Le20S52Bp гаснет экран звук есть. Причины и способы устранения отсутствия изображения при наличии звука в телевизоре Samsung LE20S52BP

Почему на телевизоре Samsung LE20S52BP есть звук, но нет изображения. Как проверить и устранить неисправность подсветки, инвертора, матрицы LCD-панели A201SN02 V.4. Какие компоненты могут выйти из строя и привести к отсутствию картинки. Пошаговая инструкция по диагностике и ремонту.

Возможные причины отсутствия изображения при наличии звука

Если на телевизоре Samsung LE20S52BP есть звук, но отсутствует изображение, это может быть вызвано следующими причинами:

• Неисправность подсветки экрана (лампы CCFL или инвертор)
• Выход из строя LCD-матрицы A201SN02 V.4
• Неисправность платы T-CON
• Проблемы с основной платой (MainBoard BN41-00641A)
• Повреждение шлейфов, соединяющих компоненты

Давайте рассмотрим каждую из этих причин подробнее и разберем способы их диагностики и устранения.

Диагностика неисправности подсветки экрана

Подсветка в этой модели телевизора Samsung реализована на основе ламп CCFL (EEFL). Если она вышла из строя, изображение может полностью отсутствовать, но звук при этом будет работать нормально.

Чтобы проверить работоспособность подсветки:

1. Включите телевизор
2. Посветите ярким фонариком на экран под небольшим углом
3. Внимательно посмотрите, видно ли слабое изображение в освещенной области

Если при подсветке фонариком вы видите слабое изображение, это подтверждает неисправность системы подсветки. Проблема может быть как в самих лампах CCFL, так и в инверторе, который обеспечивает их питание.

Проверка и замена инвертора подсветки

Инвертор преобразует постоянное напряжение в переменное высокое напряжение для питания ламп подсветки. Его неисправность — частая причина отсутствия изображения.

Для диагностики инвертора:

1. Отключите телевизор от сети и снимите заднюю крышку
2. Найдите плату инвертора (обычно узкая плата возле LCD-панели)
3. Осмотрите ее на наличие видимых повреждений или вздувшихся конденсаторов
4. Проверьте входное напряжение на инверторе мультиметром

Если инвертор неисправен, его нужно заменить на аналогичный. Важно подобрать инвертор, совместимый с моделью LE20S52BP.

Диагностика неисправности LCD-матрицы

LCD-матрица A201SN02 V.4 может выйти из строя из-за механических повреждений или естественного износа. Признаки неисправности матрицы:

• Вертикальные или горизонтальные полосы на экране
• Пятна или области с искаженными цветами
• Полное отсутствие изображения при рабочей подсветке

К сожалению, замена LCD-матрицы обычно экономически нецелесообразна из-за высокой стоимости детали. В этом случае рекомендуется приобрести новый телевизор.

Проверка платы T-CON

Плата T-CON (Timing Controller) управляет работой LCD-матрицы. Ее неисправность может привести к полному отсутствию изображения.

Для проверки платы T-CON:

1. Отключите телевизор от сети
2. Снимите заднюю крышку и найдите плату T-CON
3. Осмотрите ее на наличие повреждений
4. Проверьте надежность подключения шлейфов

Если есть подозрение на неисправность T-CON, попробуйте заменить ее на заведомо исправную плату.

Диагностика основной платы (MainBoard)

Основная плата BN41-00641A отвечает за обработку сигналов и управление всеми компонентами телевизора. Ее неисправность также может привести к отсутствию изображения при наличии звука.

Проверка MainBoard:

1. Осмотрите плату на наличие видимых повреждений
2. Проверьте все разъемы и соединения
3. Измерьте напряжения питания на ключевых компонентах

Ремонт MainBoard обычно требует специального оборудования и навыков. При подтверждении неисправности рекомендуется заменить плату целиком.

Проверка шлейфов и соединений

Иногда причиной отсутствия изображения могут быть поврежденные или плохо подключенные шлейфы. Внимательно осмотрите все соединения между компонентами телевизора:

• Шлейф между MainBoard и T-CON
• Шлейфы от T-CON к LCD-матрице
• Кабели подсветки

Отсоедините и снова подключите все шлейфы, убедившись в надежности соединений.

Пошаговая инструкция по диагностике

1. Проверьте подсветку с помощью фонарика
2. Осмотрите инвертор и проверьте его напряжения
3. Проверьте плату T-CON и ее соединения
4. Осмотрите LCD-матрицу на наличие повреждений
5. Проверьте основную плату и ее напряжения
6. Осмотрите все шлейфы и соединения

Следуя этой инструкции, вы сможете локализовать неисправность и определить, какой компонент нуждается в замене.

Когда лучше обратиться к специалисту

Если у вас нет опыта ремонта электроники, лучше обратиться к квалифицированному мастеру в следующих случаях:

• Требуется замена LCD-матрицы
• Неисправна основная плата (MainBoard)
• Нет уверенности в правильности диагностики
• Отсутствуют необходимые инструменты и запчасти

Профессиональный ремонт поможет избежать дополнительных повреждений и гарантирует качественное устранение неисправности.

Заключение

Отсутствие изображения при наличии звука в телевизоре Samsung LE20S52BP может быть вызвано различными причинами. Внимательная диагностика поможет определить конкретный неисправный компонент. В большинстве случаев проблема решается заменой вышедшей из строя детали. Однако при серьезных неисправностях, таких как выход из строя LCD-матрицы, может быть экономически целесообразнее приобрести новый телевизор.

Самсунг LE20S52BP A При включении раскрывается экран,есть звук. Через несколь…

FAQ

Вопрос №17415

Вызвать мастера

Самсунг LE20S52BP A При включении раскрывается экран,есть звук. Через несколько секунд экран гаснет(пропадает картинка),звук остается. Можно ли решить эту проблему на дому вашими мастерами и восколько мне это выльется? Спасибо.

Возможно, что неисправна одна из ламп подсветки или сам инвертор.

Обслуживание организаций Отдел Технического Контроля Новости компании Награды и достижения Отзывы Партнеры СМИ о нас Вакансии Сертификаты Гарантия Мастера Программа лояльности

Услуги

Ремонт бытовой техники Ремонт цифровой техники Ремонт электрики Ремонт сантехники Услуги мастера на час Транспортировка и установка техники Обучение ремонту бытовой техники

Энциклопедия

Типовые неисправности бытовой техники Типовые неисправности холодильников Типовые неисправности стиральных машин Типовые неисправности кухонных плит Типовые неисправности сантехники Типовые неисправности электрики Сервисный Центр «А‑Айсберг» © 1993-2023.

Вся представленная на сайте информация, касающаяся сроков, стоимости и порядка предоставления услуг, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ.

Реквизиты

Карта сайта Политика персональных данных

* Некоторые виды работ могут быть выполнены подрядными организациями

Нужен ремонт?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Нужна установка?

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка отправки
данных

Запись на курс

Мы с Вами свяжемся

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных . Заявка получена.
Специалист свяжется с вами в течение 15 минут! Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Попробуйте позже

Задать вопрос

Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники. Мы смогли помочь уже 211274 посетителям нашего сайта.

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Заявка получена.
Специалист свяжется с вами в течение 15 минут! Ошибка

Обратная связь

Отправить Нажимая на кнопку «Отправить», вы соглашаетесь с политикой обработки персональных данных. Сообщение успешно
отправлено Ошибка

SAMSUNG LE20S52BP. Service Manual

Будем рады отзывам и впечатлениям пользователей о работе этой модели телевизора! Оставить отзыв…

Информация по ремонту в стадии подготовки! Некоторые рекомендации ниже на странице.

Торговая марка: SAMSUNG, модель: LE20S52BP, код модели: LE20S52BPS/KLG (Казахстан).
Коротко от телевизоре: LCD, диагональ 20″.

В составе используется MainBoard BN41-00641A и LCD-панель (матрица) A201SN02 V.4.
Блок питания (PSU) IP-51135T(V) BN44-00115C Power Supply.

Помощь в ремонте. Доступен документ PDF.

Service Manual with Schematic Diagram 89 страниц на модели LE15S51BP, LE20S51BP, LE20S52BP.

Скачать документ Chassis: GPU15KE/ GPU20KE в архиве (8.5 Мб).

TV SAMSUNG

Model: LE20S52BP

Цвет корпуса — комбинированный.

Основные технические характеристики:
TV LCD	Год выпуска модели: 2005
Размер экрана по диагонали:	20″
Формат экрана:	4:3
Максимальное разрешение:	800×600
Матрица:	A201SN02 V.4
Яркость:	450 кд/м2
Контрастность:	500:1
Угол обзора:	160°
Время отклика пикселя:	25 мс
Прогрессивная развёртка:	есть
Стандарты TV:	PAL, SECAM, NTSC
Телетекст:	с памятью на 10 стр.
Форматы DTV:	480i, 480p, 576i, 576p
Звук стерео:	есть. NICAM STEREO
Мощность звука:	6 Вт (2×3Вт)
Акустика:	два динамика
Разъём наушников:	есть
Интерфейс:	AV, аудио x2, S-Video, SCART, RGB, VGA
Вес телевизора:	7.8 кг
Размеры с подставкой:	607x464x215 мм
Размеры без подставки:	607x436x94 мм

LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.

Техническое описание

Телевизор SAMSUNG LE20S52BP с ЖК-дисплеем A201SN02 V.4, размером по диагонали 20″ формата 4:3. Необходимая яркость свечения 450 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Контрастность, как отношение максимальной яркости к минимальной, составляет 500:1. Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p.
Мощность акустической системы звука 6 Вт (2×3Вт) обеспечивают два динамика. Используется система обработки аудио NICAM STEREO.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x2, S-Video, SCART, RGB, VGA. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640×480, 800×600.

Используется блок питания IP-51135T(V).

Габаритные размеры: с подставкой 607x464x215 мм, без подставки 607x436x94 мм.

Масса телевизора: 7.8 кг.

Внимание! Панель A201SN02 LCD-телевизора SAMSUNG LE20S52BP является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям SAMSUNG LE20S52BP

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если SAMSUNG LE20S52BP не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если SAMSUNG LE20S52BP не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион — для России «East Europe» (Восточная Европа).

Если SAMSUNG LE20S52BP завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора SAMSUNG LE20S52BP требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели A201SN02. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у SAMSUNG LE20S52BP часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) A201SN02 V.4, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания — инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели A201SN02 — процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки — экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-00641A, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов — VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard BN41-00641A, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Для модели LE20S52BPS/KLG от производителя есть файлы для скачивания:
руководство пользователя. Файл 20051021173354140_BN68-00940F-01L03_1018.pdf. Изменён 2005-10-24. Версия 1.0. Размер 6.02 Мб.
Общепринятая лицензия. Файл 20051021173354140_[OPEN_SOURCE_GUIDE]BN68-02223A.pdf. Изменён 2010-01-18. Версия 1.1. Размер 0.3 Мб.
Файлы скачать можно на сайте производителя для модели LE20S52BPS/KLG.

Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.

В телевизоре есть звук, но нет изображения

В вашем телевизоре есть множество настроек, которые вы можете настроить. Некоторые из них повлияют на соединения вашего телевизора и определят, увидите ли вы что-нибудь. Никогда не помешает начать с почти оскорбительно очевидных проверок, так что давайте углубимся.

Примечание. Это хороший знак, если ваш телевизор отображает меню и тому подобное, когда вы их вызываете. Скорее всего, у вас нет проблем с электронными компонентами вашего телевизора.

Самое простое место для начала.

• Отключите телевизор от сети на 60 секунд. Не выключайте его.
• После отключения от сети удерживайте кнопку питания в течение 30 секунд.
• Медленно считайте эти 60 секунд или используйте часы.
• Снова подключите телевизор и проверьте изображение. Если это работает, вы сделали.
• Если нет, перейдите к следующему шагу.

Проверьте настройку яркости на вашем устройстве. Иногда настройка может сбиться.

Любое изображение сейчас? если это так, вы сделали, если нет, перейдите к следующему шагу.

Полезно сбросить все подключенные устройства-источники, такие как кабельные приставки, Fire Stick и т. д. Это может решить проблему отсутствия изображения, и это довольно просто сделать.

Входы HDMI могут иметь проблемы, которые будут прерывать видеосигнал, но при этом воспроизводить звук. Есть две основные точки отказа: входные разъемы и кабели.

• Сначала отсоедините и снова подсоедините каждый кабель HDMI с обеих сторон, со стороны телевизора и другого подключенного устройства. Сделайте это для каждого устройства, которое подключено к вашему телевизору.
• Используйте заведомо исправный кабель и замените его кабелем из определенного источника. Посмотрите, поможет ли это. Сделайте это по очереди для каждого источника, который у вас есть. Если эта замена решит проблему, купите новый кабель и установите его.
• Проверьте источник, который находится в настройках на телевизоре и место, куда он подключен на телевизоре. Поскольку вы уже получаете звук, крайне маловероятно, что существует несоответствие между вводом и настройкой. Если проблем нет, перейдите к следующему пункту.
• Поменять местами порты; если у вас есть что-то, подключенное к HDMI1, и оно не работает, посмотрите, можете ли вы, например, подключить его к HDMI2 и настроить телевизор для этого. Некоторые телевизоры будут автоматически искать активный источник.
• Если это работает, посмотрите, будет ли другое устройство работать в HDMI1. Если это не так, это может означать, что ваш порт HDMI неисправен или произошел серьезный программный сбой, и может потребоваться сброс настроек к заводским. Это также может указывать на проблему с конкретным подключенным устройством, если это устройство не работает ни на одном порту, в то время как другие работают.
• Иногда несертифицированные кабели HDMI вызывают проблемы, поэтому лучше всего использовать сертифицированные кабели.
• Некоторые новые модели будут иметь тестовый режим HDMI. с помощью этой настройки можно проверить кабели на наличие неисправностей.

Если ваш телевизор не настроен на автоматическое обновление программного обеспечения, это может привести к сбоям в работе. Выполнение ручного обновления — это еще один шаг, который вы можете предпринять для устранения возможной причины. Учитывая случайную нестабильность обновлений на основе WIFI, по возможности выполняйте это с помощью жесткого проводного источника или, если возможно, с помощью флэш-накопителя, подключенного к USB-порту телевизора.

Если вы попробовали обновление, и оно не дало результата или не пошло, последним шагом будет сброс до заводских настроек. Прежде чем сделать это, сделайте запись различных конфигураций, которые вы изменили, так как этот сброс сотрет все. Ваш телевизор будет иметь все заводские настройки по умолчанию, и если это устранит проблему отсутствия изображения, вам все равно придется немного потрудиться, чтобы восстановить старые настройки. Выполните сброс согласно инструкции, прилагаемой к телевизору.

Вы проверили настройки программного обеспечения, подключения и подключенных устройств, теперь давайте проверим работу самого телевизора.

Этот быстрый тест поможет вам определить, не вышла ли из строя подсветка вашего телевизора.

• Включите телевизор.
• Убедитесь, что вы подключены к источнику, который будет давать сигнал со звуком и изображением (если бы ваш телевизор работал нормально, то было бы изображение)
• Посветите ярким фонариком на экран.
• В области, освещенной фонариком, посмотрите, видно ли изображение.
  • Может быть полезно держать свет под небольшим углом к ​​экрану, чтобы вы могли смотреть на область, где свет падает на экран.
  • Проверьте несколько областей на экране, вы можете обнаружить, что у вас есть изображение в одной области, а не в другой
• Если вы видите изображение, это признак неисправности подсветки. Генерация изображения означает, что все остальное работает правильно. Телевизор, скорее всего, не будет выдавать мигающие коды или какие-либо другие признаки неисправности. Вы можете заменить подсветку доступными запасными частями. Прочтите абзацы ниже и решите, хотите ли вы попробовать исправление.
• Если вы не видите изображения, вам нужно определить, неисправен ли ваш блок питания. Прочтите информацию ниже первых .

Теперь переходим в область, где спина отрывается, так сказать. Это не так сложно, как кажется. Если вы можете использовать отвертку и мультиметр (вот как), вы можете это сделать.

Вы можете пользоваться глазами, даже если не можете или не хотите пользоваться мультиметром. Сгоревшие, перегретые или неисправные компоненты иногда бросаются в глаза даже больше, чем прибор.

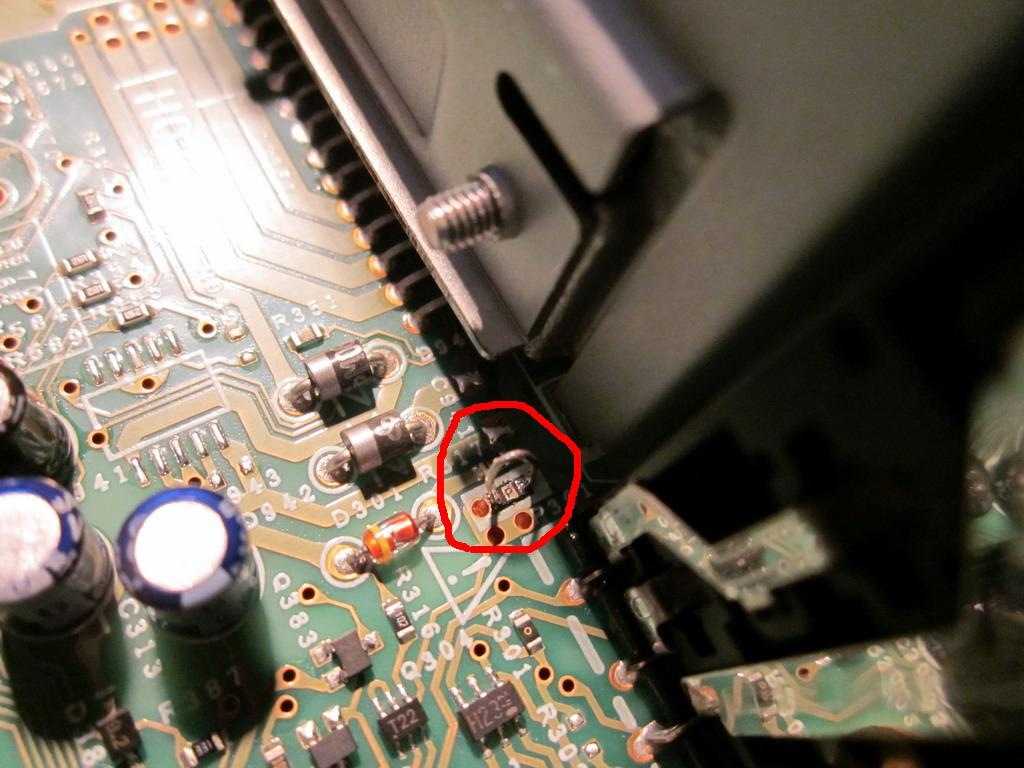

• В основном вы ищете признаки неисправности на платах и ​​заменяете плату как единое целое.
• Помните, что на плате блока питания есть участки с высоким напряжением. Если вам нужно выполнить измерения напряжения:
  • Руководствуйтесь здравым смыслом и, по возможности, используйте одну руку для измерения.
  • Сначала подключите к земле, затем одной рукой проверьте подключение высокого напряжения. или точка измерения.
  • Измерительные провода с изолированными зажимами на мультиметре очень помогут в этом.

Если вам неудобно выполнять внутренние проверки, вы можете вызвать техника для проверки. Просто попытаться отремонтировать, а не просто выбросить — отличный способ.

Даже до того, как вы проверите различные платы, просто отсоедините каждый кабель и снова подсоедините его, чтобы иногда решить проблему. Особенно важными на этом этапе являются ленточные кабели, которые проходят между небольшой платой, называемой платой T-Con, и основной платой.

• Сначала убедитесь, что телевизор отключен от сети.
• Отсоединяйте и снова подсоединяйте каждый кабель по одному.
• Возможно, вы даже захотите почистить контакты ленточных кабелей ластиком для карандашей, прежде чем вставлять их обратно.
• Не торопись и будь нежным. Большинство кабелей будет удобно проходить только в одном месте, но не помешает сделать небольшую отметку рядом с каждым из них, когда вы завершаете шаг отключения-повторного подключения.
• После этого подключите устройство и посмотрите, есть ли у вас изображение. если да, то все готово, если нет, переходите к следующему шагу.

Вы можете проверить блок питания и подсветку одним движением. (здесь измеритель не нужен) Это предполагает, что вы не видели изображения на шаге «Плохая подсветка» выше.

• Убедитесь, что телевизор отключен от сети.
• Откройте заднюю часть. Возможно, вам придется снять основание, чтобы получить доступ ко всем винтам, удерживающим заднюю часть.
• Отсоедините черный кабель между основной платой и платой блока питания.
• Снова подключите телевизор.
• Если не загорается подсветка , необходимо заменить плату блока питания или подсветку. А пока перейдите к следующему шагу.
• Если загорается подсветка или , вы знаете, что она исправна, и вы знаете, что плата блока питания исправна, особенно если у вас было изображение в тесте подсветки. Перейти к следующему шагу.

Основная плата

Теперь мы проверяем главную плату, чтобы убедиться, что она виновата. если проблема проявляется на половине экрана или только на его части, скорее всего, это основная плата, а не плата T-Con.

• Убедитесь, что телевизор отключен от сети.
  • Возможно, вам будет проще сделать это на задней панели телевизора, где подключается шнур, а не на стене.
• Вставьте кабель, идущий между платой питания и основной платой, который был отсоединен в предыдущей процедуре
• Подключите телевизор.
• Измерьте мультиметром напряжение на клемме BL_On на кабеле, идущем к плате питания от основной платы. Он должен быть нулевым или низким. Если на предыдущем шаге загорелась подсветка, это просто двойная проверка. Если он очень высокий, это указывает на проблему с материнской платой.
• Замораживающий спрей может быть полезен, когда неясно, какая доска плохая. Часто охлаждая интегральную схему с его помощью, наблюдая за экраном, вы увидите изменение, что бы вы ни распыляли, это плохая часть. Замените эту плату.
• Если все в порядке, переходите к следующему шагу.

Эта проверка платы T-Con также касается состояния основной платы. Обратите внимание, что проблемы, которые отображаются на половине экрана в виде полос и т. д., указывают на неисправность основной платы. Ошибки платы T-Con, как правило, отображаются на весь экран. Например, если ошибка, как и полосы на экране, распространяется на весь экран, скорее всего, это плата T-Con. Некоторые телевизоры Sony могут обнаруживать сбой T-Con и выдавать код ошибки.

• Отключите телевизор от сети (задняя панель экономит время)
• Отсоедините плату T-Con от основной платы
  • Будьте осторожны, чтобы полностью открыть разъемы ленточных кабелей на плате T-Con,
  • Ленточные кабели должны почти полностью выпадать. Не тяните за них, поднимите их.
  • Убедитесь, что они не смещены в сторону, возможно, с помощью липкой ленты. Вы же не хотите, чтобы они случайно подключились к плате T-Con.
• Снова подключите телевизор.
• Обратите внимание, включается ли подсветка.
  • Если да, проблема, скорее всего, в плате T-Con, замените ее.
  • Если нет подсветки, проблема в основной плате, замените ее.
• Проверка работоспособности основной платы заключается в перекидывании шлейфа от основной платы в разъемы на плате T-Con, если при этом появляется отклик на экране телевизора, то основная плата, вероятно, пытается установить связь, поэтому, скорее всего, виновата плата T-Con. Иногда может быть более одного кабеля, и этот тест становится более сложным.

Возможно, ваша ЖК-панель вышла из строя, особенно если тест Bad Backlights не показал изображения. Распространенным признаком неисправности панели являются одиночные горизонтальные или вертикальные линии на изображении на экране. Также нехорошим признаком является искаженное изображение, которое находится только в одном месте на экране. Многие поломки панели можно отнести к физическому насилию. Кроме того, конструкция панелей с микросхемами, встроенными в гибкий пластик или прикрепленными к стеклу, делает их уязвимыми для неустранимых сбоев в тех устройствах, которые окружают периферию панели.

Если у вас плохая панель, тогда экономика ремонта падает. Заменить панель — серьезная работа, и эта деталь стоит дорого. Вы можете попробовать продать другие внутренние компоненты телевизора, если замена панели экономически нецелесообразна.

В телевизоре нет звука

Телевизор не включается

В телевизоре LG есть звук, но нет изображения

В телевизоре LG есть звук, но нет изображения | Поддержка LG в США

Перейти к содержанию Перейти к справке по специальным возможностям

org/BreadcrumbList»>
• ДОМ
• ПОДДЕРЖКА
• Регистрация продукта
• Справочная библиотека

Найдите полезную информацию о вашем продукте LG

• Поиск и устранение неисправностей
• Телевизоры
• 12.10.2022

• Распечатать
• Электронная почта
• Копировать ссылку

В телевизоре LG есть звук, но нет изображения

У телевизора LG есть звук, но нет изображения

Кабель HDMI / спутниковая приставка, BDP и другие устройства

HDMI ПК или ноутбук

Компонент

Композитный аудио/видео

ДВИ-ХДМИ

Кабель HDMI/спутниковая приставка, BDP и другие устройства

Вернуться к началу

HDMI ПК или ноутбук

Шаг 1

1.	Убедитесь, что телевизор подключен к правильному входу. Если вы не уверены, нажмите кнопку SMART , выберите значок входа и циклически переключайте входы HDMI, пока не найдете нужный.

Вернуться к началу

Компонент

90 232

Вернуться к началу

A/V Composite

Вернуться к началу

DVI-HDMI

Вернуться к началу

• Распечатать
• Электронная почта
• Копировать ссылку

*Обязательный вопрос

Отзыв о содержании

Отзыв о содержании

1. Была ли эта информация полезной?*Обязательный вопрос

ДА НЕТ

Пожалуйста, заполните обязательное поле.
