Ledcalc. Как правильно подключить светодиоды: пошаговое руководство

alexxlabРазное
Как рассчитать резистор для светодиода. Как определить полярность светодиода. Какие бывают схемы подключения светодиодов. Как подобрать источник питания для светодиодов.

Содержание

Основные принципы работы светодиодов

Светодиоды (LED) — это полупроводниковые источники света, которые широко используются в современной электронике. Для правильной и безопасной работы светодиодов необходимо соблюдать несколько важных правил:

  • Нельзя подключать светодиоды напрямую к источнику питания без токоограничивающего резистора
  • Необходимо соблюдать полярность подключения светодиода
  • Ток через светодиод не должен превышать максимально допустимый
  • Напряжение питания должно быть выше прямого падения напряжения на светодиоде

При несоблюдении этих правил светодиод может выйти из строя или значительно сократится срок его службы. Поэтому важно правильно рассчитать параметры схемы подключения.

Как определить полярность светодиода?

Для правильного подключения светодиода необходимо определить его полярность. Есть несколько способов это сделать:


  1. По длине выводов — длинный вывод это анод (+), короткий — катод (-)
  2. По плоскому срезу на корпусе — со стороны катода (-)
  3. По внутренней структуре — большой электрод это катод (-)
  4. С помощью мультиметра в режиме «прозвонки диодов»

Важно правильно определить полярность, иначе светодиод не будет работать или может выйти из строя при подаче обратного напряжения.

Расчет токоограничивающего резистора

Для расчета резистора необходимо знать следующие параметры:

  • Напряжение источника питания (U пит)
  • Прямое падение напряжения на светодиоде (U св)
  • Номинальный ток светодиода (I ном)

Формула для расчета сопротивления резистора:

R = (U пит — U св) / I ном

Например, для питания 12В, падении 2В на красном светодиоде и токе 20 мА:

R = (12В — 2В) / 0.02А = 500 Ом

Рекомендуется выбирать резистор с ближайшим бóльшим номиналом из стандартного ряда, в данном случае 510 Ом.

Схемы подключения нескольких светодиодов

Существует два основных способа подключения нескольких светодиодов:

Последовательное соединение

При последовательном соединении светодиоды включаются «цепочкой» — анод одного к катоду следующего. Преимущества:


  • Одинаковый ток через все светодиоды
  • Один общий токоограничивающий резистор

Недостатки:

  • Требуется более высокое напряжение питания
  • При выходе из строя одного светодиода гаснет вся цепочка

Параллельное соединение

При параллельном соединении все аноды светодиодов подключаются к «+», а катоды к «-» источника питания. Преимущества:

  • Низкое напряжение питания
  • При выходе из строя одного светодиода остальные продолжают работать

Недостатки:

  • Необходим отдельный резистор для каждого светодиода
  • Возможен разброс яркости из-за разницы напряжений

Выбор источника питания для светодиодов

При выборе источника питания для светодиодов нужно учитывать следующие факторы:

  • Напряжение питания должно быть выше суммарного падения напряжения на светодиодах
  • Источник должен обеспечивать необходимый ток для всех светодиодов
  • Желательно использовать стабилизированные источники питания
  • Для мощных светодиодов рекомендуется применять драйверы тока

Правильно подобранный источник питания обеспечит стабильную и долговечную работу светодиодов в вашем устройстве.


Типичные ошибки при подключении светодиодов

При работе со светодиодами новички часто допускают следующие ошибки:

  • Подключение без токоограничивающего резистора
  • Неправильное определение полярности
  • Превышение максимально допустимого тока
  • Использование слишком низкого напряжения питания
  • Неправильный расчет резистора

Внимательно изучите характеристики светодиодов и следуйте рекомендациям по их подключению, чтобы избежать этих ошибок.

Советы по работе со светодиодами

Несколько полезных советов для тех, кто начинает работать со светодиодами:

  • Всегда проверяйте полярность светодиода перед подключением
  • Используйте мультиметр для измерения реальных параметров светодиодов
  • Начинайте с небольшого тока и постепенно увеличивайте до номинального
  • Применяйте радиаторы для мощных светодиодов
  • Не забывайте про защиту глаз при работе с яркими светодиодами

Соблюдение этих простых правил поможет вам успешно реализовать проекты с использованием светодиодов.

Заключение

Правильное подключение светодиодов — важный навык для любого электронщика. Зная основные принципы работы светодиодов и соблюдая правила их подключения, вы сможете создавать надежные и эффективные светодиодные устройства. Экспериментируйте, пробуйте разные схемы, но не забывайте о безопасности. Удачи в ваших светодиодных проектах!



FONAREVKA.RU — LiveJournal

?
FONAREVKA.RU

[Recent Entries][Archive][Friends][Profile]

Below are the 10 most recent journal entries recorded in the «fonarevka» journal:

[<< Previous 10 entries]

02:23 pm
[superfonarik]

[Link]

 Поступление ограниченной партии Thrunite Catapult V5

Оригинал взят у superfonarik в Поступление ограниченной партии Thrunite Catapult V5

Мы рады сообщить о том, что к нам приехала ограниченная партия фонарей Thrunite Catapult V5 в версии с холодным белым светом (светодиод Cree XM-L2 U2). Это уже Catapult V5 «V2». В первой версии фонаря был страшный косяк c водонепроницаемостью. Через год — поправили 🙂

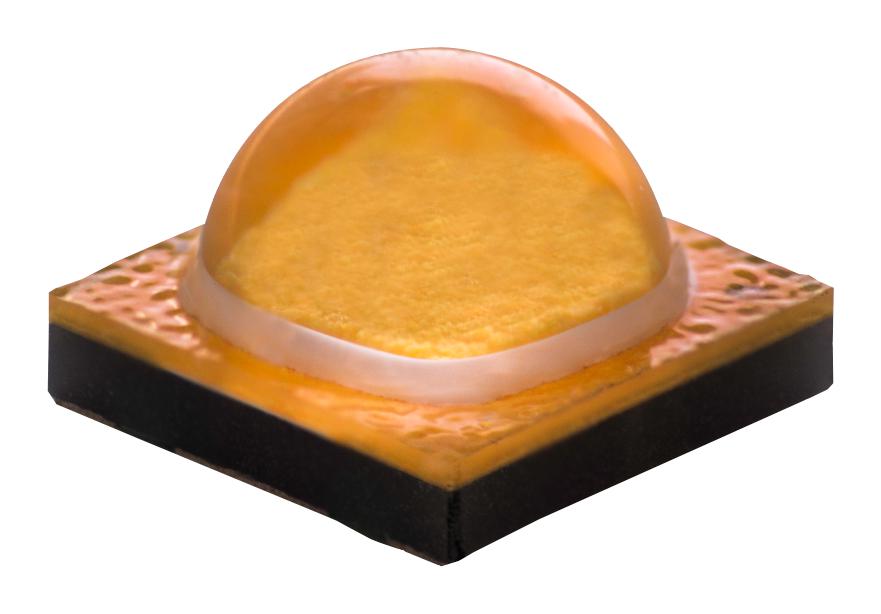

  • Светодиод: Cree XM-L2, срок службы — свыше 20 лет.
