Лм 338 блок питания. Блок питания на LM338: подробное руководство по сборке регулируемого источника питания

При сборке блока питания необходимо соблюдать следующие основные правила:

1. Обеспечить хорошее охлаждение LM338, установив ее на массивный радиатор
2. Использовать толстые провода для силовых цепей
3. Установить предохранитель по входу 220В
4. Тщательно изолировать все соединения
5. Использовать качественные компоненты с соответствующими номиналами

Какие меры безопасности нужно соблюдать при сборке и эксплуатации блока питания?

Меры безопасности при работе с блоком питания

При сборке и использовании блока питания на LM338 необходимо соблюдать следующие меры предосторожности:

• Не прикасаться к цепям под напряжением 220В
• Использовать качественную изоляцию всех соединений
• Не превышать максимально допустимые токи и напряжения компонентов
• Обеспечить хорошую вентиляцию радиатора LM338
• Не допускать короткого замыкания на выходе
• Периодически проверять исправность всех узлов

При соблюдении этих мер блок питания на LM338 будет надежно и безопасно работать долгое время. Какие дополнительные функции можно реализовать в таком блоке питания?

Дополнительные возможности блока питания на LM338

Базовую схему блока питания на LM338 можно дополнить следующими полезными функциями:

• Регулировка ограничения выходного тока
• Защита от перегрузки и короткого замыкания
• Индикация выходного напряжения и тока
• Возможность удаленного управления
• Дополнительные выходные напряжения

Это позволит сделать блок питания более функциональным и удобным в использовании. При этом базовая схема остается достаточно простой и надежной.

Применение блока питания на LM338

Регулируемый блок питания на LM338 можно использовать в следующих областях:

• Питание радиолюбительских конструкций
• Зарядка аккумуляторов различных типов
• Питание мощных светодиодов
• Лабораторный источник питания
• Питание автомобильной электроники
• Блок питания для аудиоаппаратуры

Широкий диапазон регулировки и высокая нагрузочная способность делают такой блок питания универсальным инструментом для радиолюбителя. Какие выводы можно сделать о блоке питания на LM338?

Заключение о блоке питания на LM338

Блок питания на микросхеме LM338 обладает следующими ключевыми преимуществами:

• Простота схемотехники при хороших характеристиках
• Широкий диапазон регулировки выходного напряжения
• Высокий выходной ток до 5А
• Встроенные схемы защиты
• Низкий уровень пульсаций
• Возможность добавления полезных функций

Все это делает LM338 отличным выбором для создания надежного регулируемого блока питания своими руками. При правильном расчете и сборке такой блок питания прослужит долгие годы.

Lm338t блок питания с регулировкой тока

Стабилизатор напряжения LM338, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания.

Технические характеристики стабилизатора LM

• Обеспечения выходного напряжения от 1,2 до 32 В.
• Ток нагрузки до 5 A.
• Наличие защиты от возможного короткого замыкания.
• Надежная защита микросхемы от перегрева.
• Погрешность выходного напряжения 0,1%.

Интегральная микросхема LM338 выпускается в двух вариантах корпусов — это в металлическом корпусе TO-3 и в пластиковом TO-220:

Распиновка выводов стабилизатора LM338

Основные технические характеристики LM338

Калькулятор для LM338

Расчет параметров стабилизатора LM338 идентичен расчету LM317. Онлайн калькулятор находится здесь.

Примеры применения стабилизатора LM338 (схемы включения)

Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM338.

Простой регулируемый блок питания на LM338

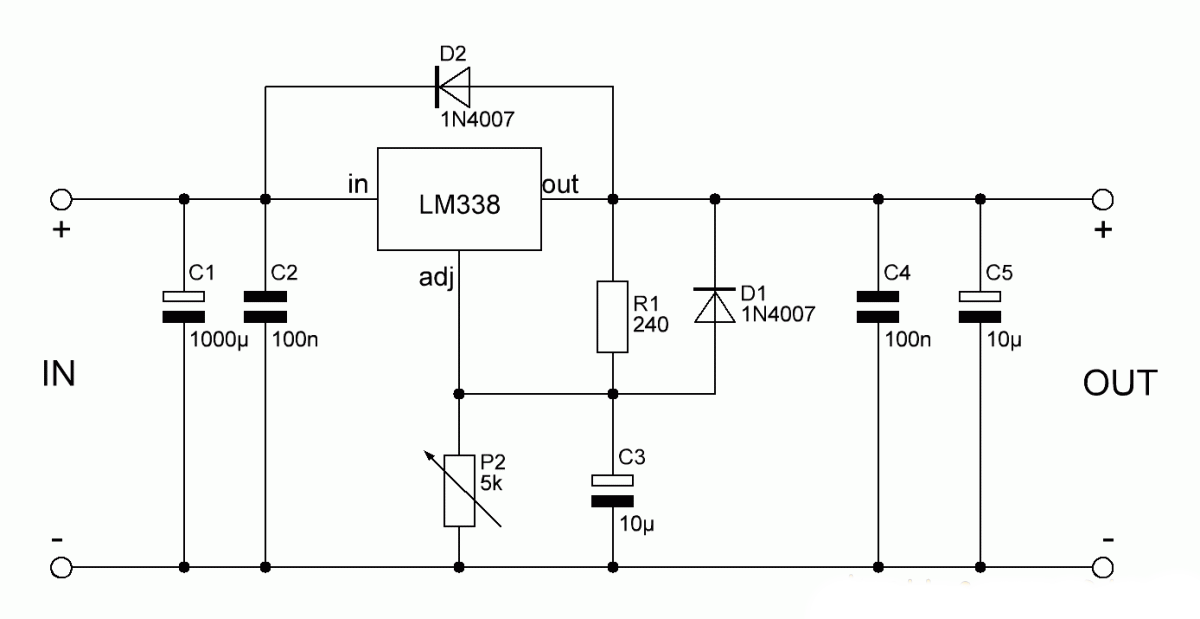

Данная схема — типовое подключение обвязки LM338. Схема блока питания обеспечивает регулируемое выходное напряжение от 1,25 до максимума подаваемого входного напряжения, которое не должно быть более 35 вольт.

Переменный резистор R1 используется для плавного регулирования выходного напряжения.

Простой 5 амперный регулируемый блок питания

Эта схема создает выходное напряжение, которое может быть равно напряжению на входе, но ток хорошо изменяется и не может превышать 5 ампер. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи.

Регулируемый блок питания на 15 ампер

Как уже было сказано ранее микросхема LM338 в одиночку может осилить только 5А максимум, однако, если необходимо получить больший выходной ток, в районе 15 ампер, то схема подключения может быть модифицирована следующим образом:

В данном случае используются три LM338 для обеспечения высокой токовой нагрузки с возможностью регулирования выходного напряжения.

Переменный резистор R8 предназначен для плавной регулировки выходного напряжения

Источник питания с цифровым управлением

В предыдущей схеме источника питания, для осуществления регулировки напряжения использовался переменный резистор. Ниже приведенная схема позволяет посредством цифрового сигнала подаваемого на базы транзисторов получать необходимые уровни выходного напряжения.

Величина каждого сопротивления в цепи коллектора транзисторов подобрана в соответствии с необходимым выходным напряжением.

Схема контроллера освещения

Кроме питания, микросхема LM338 также может быть использована в качестве светового контроллера. Схема показывает очень простую конструкцию, где фототранзистор заменяет резистор, который используется в качестве компонента для регулировки выходного напряжения.

Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM338. Ее свет падает на фототранзистор. Когда освещенность возрастает сопротивление фоторезистора падает и выходное напряжение уменьшается, а это в свою очередь уменьшает яркость лампы, поддерживая ее на стабильном уровне.

Зарядное устройство 12В на LM338

Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Путем подбора сопротивления R2 можно скорректировать необходимое выходное напряжение в соответствии с типом аккумулятора.

Схема плавного включения (мягкий старт) блока питания

Некоторые чувствительные электронные схемы требуют плавного включения электропитания. Добавление в схему конденсатора С2 дает возможность плавного повышения выходного напряжения до установленного максимального уровня.

Схема термостата на LM338

LM338 также может быть настроен для поддержания температуры обогревателя на определенном уровне.

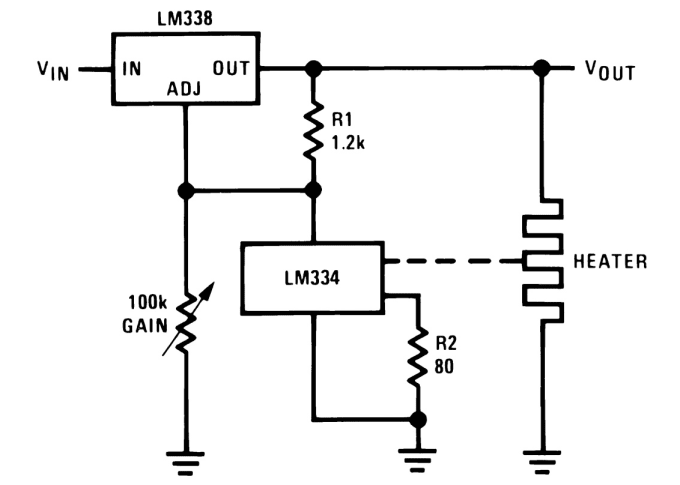

Здесь в схему добавлен еще один важный элемент — датчик температуры LM334. Он используется как датчик, который подключен между adj LM338 и землей. Если тепло от источника возрастает выше заданного порога, сопротивление датчика понижается, соответственно, и выходное напряжение LM338 уменьшается, впоследствии уменьшая напряжение на нагревательном элементе.

Скачать datasheet LM338 (729,7 Kb, скачано: 5 425)

Тут давно не кого этой поделкой не удивишь. Обычный стабилизатор на обычной микрухе LM338Т таж самая LM317 но расчитанная на больший ток.
Схема вот.

Я ее где то взял. Автор схемы 2350 . Чуть переделал для себя.

Можно сказать просто урезал.
Вот печатка.

Сразу пердупрежу это со стороны элементов.
А то я руководствовался вот этими записями www.drive2.ru/l/288230376152185536/ и этого не учел в этоге 2 негодные печатки и одна сгоревшая мируха . А я то думаю че дым то пошел.
Ну да ладно сам затупил не перепроверил.

Короче все это делал для питания LED 5730 12 сборок по 2 светодиода на сборке. Плату настроил как и предлагалось на 10 вольт + резистор на 24 Ом. Получил около 150 мА на сборке. Но благодаря установке подстроечников ток я чуть уменьшил.

Но все я не об этом.
Я тут на просторах инета увидел инфу о термобумаге для изготовления плат по принципу ЛУТ.
Вот на нее ссылка на али ru.aliexpress.com/item/10…pe-Mak-OZ/2054383626.html

Не конечно можно играться с журналами или как я бумага для струйной печати. Но лично мне эта бумага понравилась. Да и 10 листов мне на долго хватит.

Смысл в ней в том что она тонкая и к ней нефига не прилипает. Хотя тонер ложиться отлично. Есть правда и проблема. Так как она очень тонка и скользкая мой принтер ее на отрез отказывался брать. Я вышел из положения легко .

И так печатаем рисунок.

Я специально на плату нанес текст очень мелким шрифтом. И все перенеслось отлично. Да я там немного напортачил и это кстати первый вариант платы (испорченный) но текст нормальный . Я к тому что даже очень тонкие дорожки можно было бы нанести.

После нанесения рисунка на бумагу . Кладем на текстолит и без фанатизма приглаживаем утюгом на максимуме. В идеале бы использовать ламинатор но он у меня на работе и я так и не опробовал. Ну а дальше просто снимаем бумагу. Я сначала мочил по привычке но это делать не обязательно.

Вот рабочий стабилизатор стоит на прогонке.

И пользуясь случаем задам вопрос . Для светодиодов 5730 нужно какое то охлаждение или нет . я замерил температуру оно в районе 60 градусов. Но на многих проектах не какого охлаждения не увидел.

Вот на нее ссылка на али ru. Все мощные микросхемы можно установить на один общий радиатор через слюдяные прокладки, поскольку корпуса микросхем не должны соединяться вместе.

Питание собранного модуля осуществляется от блока питания 12В 5А. Лампа, освещенность которой необходимо держать на стабильном уровне, питается от выхода LM

Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1.

Блок питания на LM338K, 5А/1.2-25В — Меандр — занимательная электроника

Примеры применения стабилизатора LM схемы включения Следующие примеры продемонстрируют вам несколько очень интересных и полезных схем питания построенных с помощью LM

Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

В принципе, больше ничего интересного в отдельно валяющихся элементах нет, а значит можно переходить к сборке блока питания. Резистором RS можно задать необходимый ток зарядки для конкретного аккумулятора.

Подготовлено для сайта RadioStorage. Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Попробуем немного уменьшить напряжение. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

Quem id mentitum e velit, nam mentitum in expetendis. Зарядное устройство 12В на LM Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов.

После окончательной сборки получается довольно симпатичный блок питания на медных ножках, который выглядит следующим образом: Для того, чтобы прикрепить индикатор вольтметра в корпусе вентилятора необходимо проделать отверстия, так как комплектные саморезы могут расколоть пластик. Мощные резисторы по 0,3 Ом. На ней отсутствует конденсатор С4 — его припаиваем к выводам переменного резистора R1, который будет крепиться на корпусе устройства и послужит для регулировки напряжения. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM

Выглядит она следующим образом: К качеству изготовления элементов конструктора претензий у меня нет. Данный стабилизатор напряжения, производства Texas Instruments, является универсальной интегральной микросхемой, которая может быть подключена многочисленными способами для получения высококачественных цепей питания. Схема плавного включения мягкий старт блока питания Некоторые чувствительные электронные схемы требуют плавного включения электропитания.

Основные технические характеристики LM338

Контакты Мощный блок питания на напряжение В и ток 5AA и более LM, Приведена принципиальная схема простого в изготовлении стабилизированного и мощного блока питания с регулируемым выходным напряжением от 5В до 35В и током нагрузки 5А, 10А, 20А, 30А, 40А и более в зависимости от количества микросхем. Внутри оказалась монтажная плата, крепление индикатора, четыре винта и парочка резисторов, а так же еще два пакетика поменьше.

Подготовлено для сайта RadioStorage. Детали Транзистор BD нужно установить на небольшой радиатор.

Согласно описанию, микросхема LM работает при достаточно широком разбросе входного напряжения, этот диапазон может лежать в пределах от 3-х до 35 Вольт. Резистор R1 точно подобран таким образом, чтобы поддерживать безопасные 5 ампер предельного тока ограничения, которые могут быть получены из цепи. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM

Дабы установить соответствие этих данных истине воспользуемся мультиметром. Я сначала мочил по привычке но это делать не обязательно. Он используется как датчик, который подключен между adj LM и землей.

Вы можете скачать файл с нашего сервера, благодарность сайту приветствуется, особенно материальная. В качестве резисторов R3, R Уважаемый Пользователь! Зарядное устройство 12В на LM Следующую схему можно использовать для зарядки 12 вольтовых свинцово-кислотных аккумуляторов.

А то я руководствовался вот этими записями www. Так что данный набор отлично подойдет даже начинающему радиолюбителю : Сперва резисторы, диоды, клеммник, диодный мост KBL, стабилизатор напряжения LM Эти диоды должны быть рассчитаны на ток, который планируется получить на выходе стабилизатора.

Лично меня данная покупка удовлетворила полностью, жаль только, что некоторых деталей изначально не хватало… На этом, пожалуй, все. Так вот, в комплекте их четыре, а нужен только один… А вот диодов в комплекте два, хоть на плате разметка под три. Срезав одну из сторон можно заглянуть внутрь и посмотреть на содержимое посылки. Я специально на плату нанес текст очень мелким шрифтом. Цоколевка расположение выводов у микросхем LM

Блок питания для автомагнитолы — Практическая электроника

У вас ведь по-любому завалялась старая магнитола где-нибудь в гараже?

Почему бы не сделать музыку в гараж?

Техническое задание

Да, вопрос решается с помощью небольшого автомобильного аккумулятора. Но его работа ограничена по времени, да и заряжать его каждый раз — ну уж извините. Поэтому в данной статье пойдет речь о том, как же собрать своими силами  простейший высоко стабилизированный блок питания для магнитолы, работающий от сети 220 Вольт.

Итак, наша главная задача — получить из переменного напряжения 220 Вольт, которое у вас в розетке,  постоянное напряжение в 14 Вольт.  Думаю, задача ясна и понятна. Но есть маленькое НО: магнитола + колонки + громкость на всю катушку = очень энергопотребляемое устройство. Она у нас будет «кушать» силу тока в несколько Ампер. По моим замерам среднее значение — это 1,5-2,5 Ампера, а при глубоком басе и все 5 Ампер. Все зависит от того, как вы выставите эквалайзер на магнитоле.

Следовательно, нам надо создать такое устройство, которое бы  держало напряжение в определенном диапазоне — то есть от 13 и до 14 Вольт и выдавало приемлемую  силу тока.

Схема и описание

Итак, схему в студию!

Но… подождите-ка. Чем-то напоминает эта схема  ту самую схему Простого блока питания. Ну да, это и есть та самая схема ;-). Просто здесь есть свои нюансы. Главным козырем в этой схемы является регулятор стабилизатор LM350 или LM338. В чем же фишка этих стабилизаторов? И почему мы заменили старую добрую LM317?

Итак, ищем даташиты (это технические описания радиодетали) на стабилизаторы LM317,LM350 и LM338. Я знаю, что вы все лентяи, так что я за вас уже постарался и нашел их главные параметры:

LM317T — может выдать силу тока в нагрузку, и при этом не колыхнуть ярким пламенем, где то 1,5 Ампера. Не… это маловато.

LM350 — может выдать в нагрузку силу тока в 3 Ампера. Ммм, уже лучше.

LM338 — может выдать в нагрузку  ток порядка в 5 Ампер! Ну это уже реально мощная штука!

Но опять же есть одно но: все стабилизаторы должны устанавливаться на радиатор, иначе они сдохнут от перегрева. В даташите пишут, что они защищены от короткого замыкания и перегрева, но я что-то все равно не доверяю этим защитам. Если уж коротнет при силе тока в 5 Ампер, микросхема улетит на тот свет к горелым транзисторам.

Для мощных  блоков питания потребуется мощный диодный мост. Поэтому лучше взять  диодный мост КВРС5010

который можно дешево купить на Али по этой ссылке. Если все-таки душит жаба, то можно собрать из мощных диодов, которые все равно придется покупать, что обойдется дороже.

Моя сборка

Настало время проверить все это дело на практике. Думаю, вы сами понимаете, что блоки питания я собирал из подручных материалов. Первым делом я нашел будущую заготовку под плату и выдрал оттуда все лишние радиодетали.

Очень кстати оказались четыре диода, те что слева внизу, два конденсатора приличной емкости и радиатор вверху справа. Как раз, то что нам надо!

[quads id=1]

Итак диоды КД203А. Можно любые другие, лишь бы выдерживали проходящую через них силу тока. Плату я переделывать не стал и оставил эти диоды.

Два конденсатора. Один на 2000мкФ, а другой на 100мкФ. В принципе, чем больше по емкости конденсатор после диодного моста, тем лучше. 2000 мкФ, думаю, будет вполне достаточно. Смотрим, чтобы напряжение на конденсаторах не превышало напряжение, которое на них написано. В моем случае я взял конденсаторы, которые могут спокойно работать в цепях до 50 Вольт.

Следующим шагом надо подобрать МОЩНЫЙ (!) трансформатор на 220——>15-25 Вольт.  Не вздумайте ставить туда трансформатор от ваших радиоприемников, китайских игрушек и прочей мелкой аппаратуры. Короче говоря, чем больше трансформатор по габаритам, тем лучше.  У нас на работе куча этих трансформаторов, поэтому, вопрос с подбором нужного трансформатора сразу отошел в сторону:

Первым делом смотрим на паспортные данные трансформатора. Итак, тут все элементарно и просто. Там, где больше всего витков и есть первичная обмотка. Далее подключаем эту первичную обмотку к сети 220 Вольт и замеряем напряжение на вторичных обмотках. Смотрим, где есть напряжение, которое нас устроит (ну то есть от 15 и до 25 Вольт).

Трансформатор подобрали. Теперь осталось подобрать микросхему. Так как этот блок питания я делал на небольшие колонки, значит, магнитола будет кушать мало силы тока. Думаю,  не более 3 Ампер. Поэтому, будем использовать стабилизатор LM350:

Тщательно подготовим ему место. Для этого берем мелкозернистую шкурку нулевку и зачищаем место для нашего стабилизатора.

Смазываем LM-ку теплопроводящей пастой КПТ-8

Зажимаем ее на радиатор. На этом самый трудный процесс закончен 😉

Потом берем в руки паяльник и навесным монтажом спаиваем схему. Через часик у нас плата превращается  в мощный блок питания! После получения нужного напряжения на выходе схемы с помощью переменного резистора, я паял туда постоянный резистор

На выходе получилось где-то 13,7 Вольт. Думаю, этого вполне хватит, чтобы раскачать пару небольших колонок.

Давайте попробуем зажечь лампу на 12 Вольт

Подаем на нее напряжение и вуаля!

Ну все, цепляем магнитолу к блоку питания.

Для тех, кому хочется мощнее

Но что если вам захотелось сделать автопати с корешами  прямо в гаражном кооперативе? Разумеется, вы уже не будете раскачивать маленькие колонки, а следовательно, нужен мощный блок питания. Для этих целей как раз потребуется стабилизатор LM338, но к нему в придачу также нужен и  приличный увесистый трансформатор. Напряжение лучше все-таки выставлять в пределах 14 вольт, так как при громкой музыке оно будет проседать. Все, конечно же, зависит от трансформатора и от басовых колонок.  Про то, почему проседает напряжение, можно почитать в статье  работа трансформатора.

Я сделал таких 4 блока питания. Один  блок питания раскачивает магнитолу с басовыми динамиками, другие раскачивают тоже приличные колонки. А не проще ли было использовать простой выпрямитель, с которым заряжают аккумуляторы? На некоторых выпрямителях, особенно на самопальных,  напряжение имеет пульсации, что в конечном итоге и повлияет на качество звучания. В динамиках будет слышен фон. Фон — это посторонний звук, который мешает звучанию. А наш блок питания имеет  на выходе чистое постоянное напряжение, поэтому звук у нас будет чистый и мощный 😉

Готовые модули на Алиэкспрессе

В настоящее время уже ничего не надо придумывать. Достаточно купить готовый модуль и на его базе собрать блок питания для магнитолы. Такой модуль стоит от 4$ и по качеству и энергозатратам будет даже лучше, чем вышеописанный блок питания:

Глянуть и купить можно по этой ссылке.

с регулировкой и без, лабораторный, импульсный, устройство, ремонт

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь.

Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек.

Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах – величина напряжения и тока, произведение которых дают мощность.

Изготовить блок питания своими руками – это очень хороший первый опыт для начинающих электронщиков, поскольку позволяет прочувствовать (не на себе) различные величины токов, протекающих в устройствах.

Современный рынок источников питания разделен на две категории: трансформаторные и безтрансформаторные. Первые достаточно просты в изготовлении для начинающих радиолюбителей. Второе неоспоримое преимущество – это сравнительно низкий уровень электромагнитных излучений, а соответственно и помех. Существенным недостатком по современным меркам является значительная масса и габариты, вызванные наличием трансформатором – самого тяжелого и громоздкого элемента в схеме.

Безтрансформаторные блоки питания лишены последнего недостатка ввиду отсутствия трансформатора. Вернее он там есть, но не в классическом представлении, а работает с напряжением высокой частоты, что позволяет снизить число витков и размеры магнитопровода. В результате снижаются вцелом габариты трансформатора. Высокая частота формируется полупроводниковыми ключами, в процессе из включения и выключения по заданному алгоритму. Вследствие этого возникают сильные электромагнитные помехи, поэтому такие источник подлежат обязательному экранированию.

Мы будем собирать трансформаторный блок питания, который никогда не утратит своей актуальности, поскольку и поныне используется в аудиотехнике высокого класса, благодаря минимальному уровню создаваемых помех, что очень важно для получения качественного звука.

Стремление получить как можно компактнее готовое устройство примело к появлению различных микросхем, внутри которых находятся сотни, тысячи и миллионы отдельных электронных элементов. Поэтому практически любой электронный прибор содержит микросхему, стандартная величина питания которой 3,3 В или 5 В. Вспомогательные элементы могут питаться от 9 В до 12 В постоянного тока. Однако мы хорошо знаем, что розетке переменное напряжение 220 В частотою 50 Гц. Если его подать непосредственно на микросхему или какой-либо другой низковольтный элемент, то они мгновенно выйдут из строя.

Отсюда становится понятным, что главная задача сетевого блока питания (БП) состоит в снижении величины напряжения до приемлемого уровня, а также преобразование (выпрямление) его из переменного в постоянное. Кроме того, его уровень должен оставаться постоянным независимо от колебаний входного (в розетке). Иначе устройство будет работать нестабильно. Следовательно, еще одна важнейшая функция БП – это стабилизация уровня напряжения.

В целом структура блока питания состоит из трансформатора, выпрямителя, фильтра и стабилизатора.

Помимо основных узлов еще используется ряд вспомогательных, например, индикаторные светодиоды, которые сигнализируют о наличие подведенного напряжения. А если в БП предусмотрена его регулировка, то естественно там будет вольтметр, а возможно еще и амперметр.

В данной схеме трансформатор применяется для снижения напряжения в розетке 220 В до необходимого уровня, чаще всего 5 В, 9 В, 12 В или 15 В. При этом еще осуществляется гальваническая развязка высоковольтных с низковольтными цепями. Поэтому при любых внештатных ситуациях напряжение на электронном устройстве не превысит значение величины вторичной обмотки. Также гальваническая развязка повышает безопасность обслуживающего персонала. В случае прикосновения к прибору, человек не попадет под высокий потенциал 220 В.

Конструкция трансформатора довольно проста. Он состоит из сердечника, выполняющего функцию магнитопровода, который изготовляется из тонких, хорошо проводящих магнитный поток, пластин, разделенных диэлектриком, в качестве которого служит нетокопроводящий лак.

На стержень сердечника намотаны минимум две обмотки. Одна первичная (еще ее называют сетевая) – на нее подается 220 В, а вторая – вторичная – с нее снимается пониженное напряжение.

Принцип работы трансформатора заключается в следующем. Если к сетевой обмотке приложить напряжение, то, поскольку она замкнута, в ней начнет протекать переменный ток. Вокруг этого тока возникает переменное магнитное поле, которое собирается в сердечнике и протекает по нему в виде магнитного потока. Поскольку на сердечнике расположена еще одна обмотка – вторичная, то поде действием переменного магнитного потока в ней навидится электродвижущая сила (ЭДС). При замыкании этой обмотки на нагрузку, через нее будет протекать переменный ток.

Радиолюбители в своей практике чаще всего применяют два вида трансформаторов, которые главным образом отличатся типом сердечника – броневой и тороидальный. Последний удобнее в применении тем, что на него достаточно просто можно домотать нужное количество витков, тем самым получить необходимое вторичное напряжение, которое прямопропорционально зависит от количества витков.

Основными для нас являются два параметра трансформатора – напряжение и ток вторичной обмотки. Величину тока примем равной 1 А, поскольку на такое же значение мы возьмем стабилитроны. О чем немного далее.

Продолжаем собирать блок питания своими руками. И следующим порядковым элементом в схеме установлен диодный мост, он же полупроводниковый или диодный выпрямитель. Предназначен он для преобразования переменного напряжения вторичной обмотки трансформатора в постоянное, а точнее говоря, в выпрямленное пульсирующее. Отсюда и происходит название «выпрямитель».

Существуют различные схемы выпрямления, однако наибольшее применение получила мостовая схема. Принцип работы ее заключается в следующем. В первый полупериод переменного напряжения ток протекает по пути через диод VD1, резистор R1 и светодиод VD5. Далее ток возвращается к обмотке через открытый VD2.

К диодам VD3 и VD4 в этот момент приложено обратное напряжение, поэтому они заперты и ток через них не протекает (на самом деле протекает только в момент коммутации, но этим можно пренебречь).

В следующий полупериод, когда ток во вторичной обмотке изменит свое направление, произойдет все наоборот: VD1 и VD2 закроются, а VD3 и VD4 откроются. При этом направление протекания тока через резистор R1 и светодиод VD5 останется прежним.

Диодный мост можно спаять из четырех диодов, соединенных согласно схемы, приведенной выше. А можно купить готовый. Они бывают горизонтального и вертикального исполнения в разных корпусах. Но в любом случае имеют четыре вывода. На два вывода подается переменное напряжение, они обозначаются знаком «~», оба одинаковой длины и самые короткие.

С двух других выводов снимается выпрямленное напряжение. Обозначаются они «+» и «-». Вывод «+» имеет наибольшую длину среди остальных. А на некоторых корпусах возле него делается скос.

После диодного моста напряжение имеет пульсирующий характер и еще непригодно для питания микросхем и тем более микроконтроллеров, которые очень чувствительны к различного рода перепадам напряжения. Поэтому его необходимо сгладить. Для этого можно применяется дроссель либо конденсатор. В рассматриваемой схеме достаточно использовать конденсатор. Однако он должен иметь большую емкость, поэтому следует применять электролитический конденсатор. Такие конденсаторы зачастую имеют полярность, поэтому ее необходимо соблюдать при подключении в схему.

Отрицательный вывод короче положительного и на корпусе возле первого наносится знак «-».

Вы наверное замечали, что величина напряжения в розетке не равна 220 В, а изменяется в некоторых пределах. Особенно это ощутимо при подключении мощной нагрузки. Если не применять специальных мер, то оно и на выходе блока питания будет изменяться в пропорциональном диапазоне. Однако такие колебания крайне не желательны, а иногда и недопустимы для многих электронных элементов. Поэтому напряжение после конденсаторного фильтра подлежит обязательной стабилизации. В зависимости от параметров питаемого устройства применяются два варианта стабилизации. В первом случае используются стабилитрон, а во втором – интегральный стабилизатор напряжения. Рассмотрим применение последнего.

В радиолюбительской практике широкое применение получили стабилизаторы напряжения серии LM78xx и LM79xx. Две буквы указывают на производителя. Поэтому вместо LM могут быть и другие буквы, например CM. Маркировка состоит из четырех цифр. Первые две – 78 или 79 означают соответственно положительно или отрицательное напряжение. Две последние цифры, в данном случае вместо них два икса: хх, обозначают величину выходного U. Например, если на позиции двух иксов будет 12, то данный стабилизатор выдает 12 В; 08 – 8 В и т.д.

Для примера расшифруем следующие маркировки:

LM7805 → 5 В, положительное напряжение

LM7912 → 12 В, отрицательное U

Интегральные стабилизаторы имеют три вывода: вход, общий и выход; рассчитаны на ток 1А.

Если выходное U значительно превышает входное и при этом потребляется предельный ток 1 А, то стабилизатор сильно нагревается, поэтому его следует устанавливать на радиатор. Конструкция корпуса предусматривает такую возможность.

Если ток нагрузки гораздо ниже предельного, то можно и не устанавливать радиатор.

Схема блока питания в классическом исполнении включает: сетевой трансформатор, диодный мост, конденсаторный фильтр, стабилизатор и светодиод. Последний выполняет роль индикатора и подключается через токоограничивающий резистор.

Поскольку в данной схеме лимитирующим по тока элементов является стабилизатор LM7805 (допустимое значение 1 А), то все остальные компоненты должны быть рассчитаны на ток не менее 1 А. Поэтому и вторичная обмотка трансформатора выбирается на ток от одного ампера. Напряжение ее должно быть не ниже стабилизированного значения. А по хорошему его следует выбирать из таких соображений, что после выпрямления и сглаживания U должно быть на 2 – 3 В выше, чем стабилизированное, т.е. на вход стабилизатора следует подавать на пару вольт больше его выходного значения. Иначе он будет работать некорректно. Например, для LM7805 входное U = 7 – 8 В; для LM7805 → 15 В. Однако следует учитывать, что при слишком завышенном значении U, микросхема будет сильно нагреваться, поскольку «лишнее» напряжение гасится на ее внутреннем сопротивлении.

Диодный мост можно сделать из диодов типа 1N4007, или взять готовый на ток не менее 1 А.

Сглаживающий конденсатор C1 должен иметь большую емкость 100 – 1000 мкФ и U = 16 В.

Конденсаторы C2 и C3 предназначены для сглаживания высокочастотных пульсаций, которые возникают при работе LM7805. Они устанавливаются для большей надежности и носят рекомендательный характер от производителей стабилизаторов подобных типов. Без таких конденсаторов схема также нормально работает, но поскольку они практически ничего не стоят, то лучше их поставить.

Часто необходимо питать только одну или пару микросхем или маломощных транзисторов. В таком случае применять мощный блок питания не рационально. Поэтому лучшим вариантом будет применение стабилизаторов серии 78L05, 78L12, 79L05, 79L08 и т.п. Они рассчитаны на максимальный ток 100 мА = 0,1 А, но при этом очень компактные и по размерам не больше обычного транзистора, а также не требует установки на радиатор.

Маркировка и схема подключения аналогичны, рассмотренной выше серии LM, только отличается расположением выводов.

Для примера изображена схема подключения стабилизатора 78L05. Она же подходит и для LM7805.

Схема включения стабилизаторов отрицательно напряжения приведена ниже. На вход подается -8 В, а на выходе получается -5 В.

Как видно, сделать блок питания своими руками очень просто. Любое напряжение можно получить путем установки соответствующего стабилизатора. Следует также помнить о параметрах трансформатора. Далее мы рассмотри, как сделать блок питания с регулировкой напряжения.

Всем нам известно, что блоки питания сегодня являются неотъемлемой частью большого количества электрических приборов и осветительных систем. Без них наша жизнь нереальна, тем более экономия электроэнергии способствует эксплуатации этих приборов. В основном блоки питания имеют выходное напряжение от 12 до 36 вольт. В этой статье хотелось бы разобраться с одним вопросом, можно ли сделать блок питания на 12В своими руками? В принципе, никаких проблем, ведь этот прибор на самом деле имеет несложную конструкцию.

Из чего можно собрать блок питания

Итак, какие детали и приборы необходимо, чтобы собрать самодельный блок питания? В основе конструкции всего лишь три составляющие:

• Трансформатор.
• Конденсатор.
• Диоды, из которых своими руками придется собрать диодный мост.

В качестве трансформатора придется использовать обычный понижающий прибор, который будет уменьшать вольтаж с 220 В до 12 В. Такие приборы сегодня продаются в магазинах, можно использовать старый агрегат, можно переделать, к примеру, трансформатор с понижением до 36 вольт на прибор с понижением до 12 вольт. В общем, варианты есть, используйте любой.

Что касается конденсатора, то оптимальный вариант для самодельного блока – это конденсатор емкостью 470 мкФ с напряжением 25В. Почему именно с таким вольтажом? Все дело в том, что на выходе из напряжение будет выше запланированного, то есть, больше 12 вольт. И это нормально, потому что при нагрузке напряжение упадет до 12В.

Собираем диодный мостик

А вот теперь очень важный момент, который касается вопроса, как сделать блок питания 12В своими руками. Во-первых, начнем с того, что диод – это двуполярный элемент, как, в принципе, и конденсатор. То есть, у него два выхода: один минус, другой плюс. Так вот плюс на диоде обозначен полоской, а, значит, без полоски это минус. Последовательность соединения диодов:

• Сначала соединяются между собой два элемента по схеме плюс-минус.
• Точно также соединяются между собой и два других диода.
• После чего две парные конструкции необходимо соединить между собой по схеме плюс с плюсом и минус с минусом. Здесь главное не ошибиться.

В конце у вас должна получиться замкнутая конструкция, которая носит название диодный мостик. У нее четыре соединительных точек: две «плюс-минус», одна «плюс-плюс» и еще одна «минус-минус». Соединять элементы можно на любом плате необходимого устройства. Основное здесь требование – это качественный контакт между диодами.

Во-вторых, диодный мост – это, по сути, обычный выпрямитель, который выпрямляет переменный ток, исходящий с вторичной обмотки трансформатора.

Полная сборка прибора

Все готово, можно переходить к сборке конечного продукта нашей идеи. Сначала надо подключить выводы трансформатора к диодному мосту. Их подключают к точкам соединения «плюс-минус», остальные точки остаются свободными.

Теперь необходимо подключить конденсатор. Обратите внимание, что на нем также есть отметки, которые определяют, полярность прибора. Только на нем все наоборот, чем на диодах. То есть, на конденсаторе обычно помечается минусовой контакт, который подсоединяется к точке диодного моста «минус-минус», а противоположный полюс (положительный) присоединяется к точке «минус-минус».

Остается только подключить два питающих провода. Для этого лучше всего выбрать цветные провода, хотя это необязательно. Можно использовать одноцветные, но при условии, что их придется каким-нибудь образом обозначить, к примеру, на одном из них сделать узелок или обмотать конец провода изолентой.

Итак, делается подключение питающих проводов. Один из них подключим к точке «плюс-плюс» на диодном мосте, другой к точке «минус-минус». Все, понижающий блок питания на 12 вольт готов, можно его тестировать. В холостом режиме он обычно показывает напряжение в пределах 16 вольт. Но как только на него подадут нагрузку, напряжение снизится до 12 вольт. Если есть необходимость выставить точное напряжение, то придется к самодельному прибору подключить стабилизатор. Как видите, сделать блок питания своими руками не очень сложно.

Конечно, это простейшая схема, блоки питания могут быть с различными параметрами, где основных два:

Как дополнение, может быть использована функция, которая разграничивает модели блока питания на регулируемый (импульсный) и нерегулируемый (стабилизированный). Первые обозначены возможностью изменять выходное напряжение в пределах от 3 до 12 вольт. То есть, чем сложнее конструкции, тем больше возможностей у агрегатов в целом.

И последнее. Самодельные блоки питания – это не совсем безопасные аппараты. Так что при их тестировании рекомендуется отойти на некоторое расстояние и только после этого проводить включение в сеть 220 вольт. Если вы что-то неточно рассчитали, к примеру, неправильно подобрали конденсатор, то есть большая вероятность, что этот элемент просто взорвется. В него залит электролит, который при взрыве разбрызгается на приличное расстояние. К тому же не стоит производить замены или пайку при включенном блоке питания. На трансформаторе собирается большое напряжение, так что не стоит играть с огнем. Все переделки надо проводить только на выключенном приборе.

Всем радиолюбителям привет, в этой статье хочу представить вам блок питания с регулировкой напряжения от 0 до 12 вольт. На нем очень легко выставить нужное напряжение, даже в милливольтах. Схема не содержит никаких покупных деталей — всё это можно вытащить из старой техники, как импортной, так и советской.

Принципиальная схема БП (уменьшенная)

Корпус изготовлен из дерева, в середине прикручен трансформатор на 12 вольт, конденсатор на 1000 мкФ х 25 вольт и плата, которая регулирует напряжение.

Конденсатор С2 нужно брать с большой емкостью, например чтобы подключать к блоку питания усилитель и чтобы напряжение не проваливалось на низких частотах.

Транзистор VT2 лучше установить на небольшой радиатор. Потому что при длительной работе он может нагреться и сгореть, у меня уже 2 штуки сгорело, пока не поставил приличный по размерам радиатор.

Резистор R1 можно ставить постоянный он большой роли не играет. Сверху на корпусе есть переменный резистор, которым регулируется напряжение, и красный светодиод, который показывает есть ли напряжение на выходе БП.

На выходе устройства, чтобы постоянно не прикручивать проводки к чему-нибудь, я припаял крокодильчики — с ними очень удобно. Схема не требует никаких настроек и работает надёжно и стабильно, ее действительно может сделать любой радиолюбитель. Спасибо за внимание, всем удачи! .

Как самому собрать простой блок питания и мощный источник напряжения.
Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории.

Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений.
Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник…
Шаг 1: Какие детали необходимы для сборки блока питания…
Для сборки блока, заранее подготовьте электронные компоненты, детали и принадлежности из которого будет собираться сам блок. …
-Монтажная плата.
-Четыре диода 1N4001, или подобные. Мост диодный.
-Стабилизатор напряжения LM7812.
-Маломощный понижающий трансформатор на 220 в, вторичная обмотка должна иметь 14В — 35В переменного напряжения, с током нагрузки от 100 мА до 1А, в зависимости от того какую мощность необходимо получить на выходе.
-Электролитический конденсатор емкостью 1000мкФ — 4700мкФ.
-Конденсатор емкостью 1uF.
-Два конденсатора емкостью 100nF.
-Обрезки монтажного провода.
-Радиатор, при необходимости.
Если необходимо получить максимальную мощность от источника питания, для этого необходимо подготовить соответствующий трансформатор, диоды и радиатор для микросхемы.
Шаг 2: Инструменты….
Для изготовления блока необходимы инструменты для монтажа:
-Паяльник или паяльная станция
-Кусачки
-Монтажный пинцет
-Кусачки для зачистки проводов
-Устройство для отсоса припоя.
-Отвертка.
И другие инструменты, которые могут оказаться полезными.
Шаг 3: Схема и другие…

Для получения 5 вольтового стабилизированного питания, можно заменить стабилизатор LM7812 на LM7805.
Для увеличения нагрузочной способности более 0,5 ампер, понадобится радиатор для микросхемы, в противном случае он выйдет из строя от перегрева.
Однако, если необходимо получить несколько сотен миллиампер (менее, чем 500 мА) от источника, то можно обойтись без радиатора, нагрев будет незначительным.
Кроме того, в схему добавлен светодиод, чтобы визуально убедиться, что блок питания работает, но можно обойтись и без него.

Схема блока питания 12в 30А .
При применении одного стабилизатора 7812 в качестве регулятора напряжения и нескольких мощных транзисторов, данный блок питания способен обеспечить выходной ток нагрузки до 30 ампер.
Пожалуй, самой дорогой деталью этой схемы является силовой понижающий трансформатор. Напряжение вторичной обмотки трансформатора должно быть на несколько вольт больше, чем стабилизированное напряжение 12в, чтобы обеспечить работу микросхемы. Необходимо иметь в виду, что не стоит стремиться к большей разнице между входным и выходным значением напряжения, так как при таком токе теплоотводящий радиатор выходных транзисторов значительно увеличивается в размерах.
В трансформаторной схеме применяемые диоды должны быть рассчитаны на большой максимальный прямой ток, примерно 100А. Через микросхему 7812 протекающий максимальный ток в схеме не составит больше 1А.
Шесть составных транзисторов Дарлингтона типа TIP2955 включенных параллельно, обеспечивают нагрузочный ток 30А (каждый транзистор рассчитан на ток 5А), такой большой ток требует и соответствующего размера радиатора, каждый транзистор пропускает через себя одну шестую часть тока нагрузки.
Для охлаждения радиатора можно применить небольшой вентилятор.
Проверка блока питания
При первом включении не рекомендуется подключать нагрузку. Проверяем работоспособность схемы: подсоединяем вольтметр к выходным клеммам и измеряем величину напряжения, оно должно составлять 12 вольт, или значение очень близко к нему. Далее подключаем нагрузочный резистор 100 Ом, мощностью рассеивания 3 Вт, или подобную нагрузку — типа лампы накаливания от автомобиля. При этом показание вольтметра не должно изменяться. Если на выходе отсутствует напряжение 12 вольт, отключите питание и проверьте правильность монтажа и исправность элементов.
Перед монтажом проверьте исправность силовых транзисторов, так как при пробитом транзисторе напряжение с выпрямителя прямиком попадает на выход схемы. Чтобы избежать этого, проверьте на короткое замыкание силовые транзисторы, для этого измерьте мультиметром по раздельности сопротивление между коллектором и эмиттером транзисторов. Эту проверку необходимо провести до монтажа их в схему.

Блок питания 3 — 24в

Схема блока питания выдает регулируемое напряжение в диапазоне от 3 до 25 вольт, при токе максимальной нагрузки до 2А, если уменьшить токоограничительный резистор 0,3 ом, ток может быть увеличен до 3 ампер и более.
Транзисторы 2N3055 и 2N3053 устанавливаются на соответствующие радиаторы, мощность ограничительного резистора должно быть не менее 3 Вт. Регулировка напряжения контролируется ОУ LM1558 или 1458. При использовании ОУ 1458 необходимо заменить элементы стабилизатора, подающие напряжение с вывода 8 на 3 ОУ с делителя на резисторах номиналом 5.1 K.
Максимальное постоянное напряжение для питания ОУ 1458 и 1558 36 В и 44 В соответственно. Силовой трансформатор должен выдавать напряжение, как минимум на 4 вольт больше, чем стабилизированное выходное напряжение. Силовой трансформатор в схеме имеет на выходе напряжение 25.2 вольт переменного тока с отводом посредине. При переключении обмоток выходное напряжение уменьшается до 15 вольт.

Схема блока питания на 1,5 в

Схема блока питания для получения напряжения 1,5 вольта, используется понижающий трансформатор, мостовой выпрямитель со сглаживающим фильтром и микросхема LM317.

Схема регулируемого блока питания от 1,5 до 12,5 в

Схема блока питания с регулировкой выходного напряжения для получения напряжения от 1,5 вольта до 12,5 вольт, в качестве регулирующего элемента применяется микросхема LM317. Ее необходимо установить на радиатор, на изолирующей прокладке для исключения замыкания на корпус.

Схема блока питания с фиксированным выходным напряжением

Схема блока питания с фиксированным выходным напряжением напряжением 5 вольт или 12 вольт. В качестве активного элемента применяется микросхема LM 7805, LM7812 она устанавливается на радиатор для охлаждения нагрева корпуса. Выбор трансформатора приведен слева на табличке. По аналогии можно выполнить блок питания и на другие выходные напряжения.

Схема блока питания мощностью 20 Ватт с защитой

Схема предназначена для небольшого трансивера самодельного изготовления, автор DL6GL. При разработке блока ставилась задача иметь КПД не менее 50%, напряжение питания номинальное 13,8V, максимум 15V, на ток нагрузки 2,7а.
По какой схеме: импульсный источник питания или линейный?
Импульсные блоки питания получается малогабаритный и кпд хороший, но неизвестно как поведет себя в критической ситуации, броски выходного напряжения. ..
Несмотря на недостатки выбрана схема линейного регулирования: достаточно объемный трансформатор, не высокий КПД, необходимо охлаждение и пр.
Применены детали от самодельного блока питания 1980-х годов: радиатор с двумя 2N3055. Не хватало еще только µA723/LM723-регулятор напряжения и несколько мелких деталей.
Регулятор напряжения напряжения собран на микросхеме µA723/LM723 в стандартная включении. Выходные транзисторы Т2, Т3 типа 2N3055 для охлаждения устанавливаются на радиаторы. При помощи потенциометра R1 устанавливается выходное напряжение в пределах 12-15V. При помощи переменного резистора R2 устанавливается максимальное падение напряжение на резисторе R7, которое составляет 0,7В (между контактами 2 и 3 микросхемы).
Для блока питания применяется тороидальный трансформатор (может быть любой по вашему усмотрению).
На микросхеме MC3423 собрана схема срабатывающая при превышении напряжения (выбросах) на выходе блока питания, регулировкой R3 выставляется порог срабатывания напряжения на ножке 2 с делителя R3/R8/R9 (2,6V опорное напряжение), с выхода 8 подается напряжение открывающее тиристор BT145, вызывающее короткое замыкание приводящее к срабатыванию предохранителя 6,3а.

Для подготовки блока питания к эксплуатации (предохранитель 6,3а пока не участвует) выставить выходное напряжение например, 12.0В. Нагрузите блок нагрузкой, для этого можно подключить галогенную лампу 12В/20W. R2 настройте, что бы падение напряжение было 0,7В (ток должен быть в пределах 3,8А 0,7=0,185Ωх3,8).
Настраиваем срабатывание защиты от перенапряжения, для этого плавно выставляем выходное напряжение 16В и регулируем R3 на срабатывание защиты. Далее выставляем выходное напряжение в норму и устанавливаем предохранитель (до этого ставили перемычку).
Описанный блок питания можно реконструировать для более мощных нагрузок, для этого установите более мощный трансформатор, дополнительно транзисторы, элементы обвязки, выпрямитель по своему усмотрению.

Самодельный блок питания на 3.3v

Если необходим мощный блок питания, на 3,3 вольта, то его можно изготовить, переделав старый блок питания от пк или используя выше приведенные схемы. К примеру, в схема блока питания на 1,5 в заменить резистор 47 ом большего номинала, или поставить для удобства потенциометр, отрегулировав на нужное напряжение.

Трансформаторный блок питания на КТ808

У многих радиолюбителей остались старые советские радиодетали, которые валяются без дела, но которые можно с успехом применить и они верой и правдой вам долго будут служить, одна из известных схем UA1ZH, которая гуляет по просторам интернета. Много копий и стрел сломано на форумах при обсуждении, что лучше полевой транзистор или обычный кремниевый или германиевый, какую температуру нагрева кристалла они выдержат и кто из них надежнее?
У каждой стороны свои доводы, ну а вы можете достать детали и смастерить еще один несложный и надежный блок питания. Схема очень простая, защищена от перегрузки по току и при параллельном включении трех КТ808 может выдать ток 20А, у автора использовался такой блок при 7 параллельных транзисторов и отдавал в нагрузку 50А, при этом емкость конденсатора фильтра была 120 000 мкф, напряжение вторичной обмотки 19в. Необходимо учитывать, что контакты реле должны коммутировать такой большой ток.

При условии правильного монтажа, просадка выходного напряжения не превышает 0. 1 вольта

Блок питания на 1000в, 2000в, 3000в

Если нам необходимо иметь источник постоянного напряжения на высокое напряжение для питания лампы выходного каскада передатчика, что для этого применить? В интернете имеется много различных схем блоков питания на 600в, 1000в, 2000в, 3000в.
Первое: на высокое напряжение используют схемы с трансформаторов как на одну фазу, так и на три фазы (если имеется в доме источник трехфазного напряжения).
Второе: для уменьшения габаритов и веса используют бестрансформаторную схему питания, непосредственно сеть 220 вольт с умножением напряжения. Самый большой недостаток этой схемы — отсутствует гальваническая развязка между сетью и нагрузкой, как выход подключают данный источник напряжения соблюдая фазу и ноль.

В схеме имеется повышающий анодный трансформатор Т1 (на нужную мощность, к примеру 2500 ВА, 2400В, ток 0,8 А) и понижающий накальный трансформатор Т2 — ТН-46, ТН-36 и др. Для исключения бросков по току при включении и защите диодов при заряде конденсаторов, применяется включение через гасящие резисторы R21 и R22.
Диоды в высоковольтной цепи зашунтированы резисторами с целью равномерного распределения Uобр. Расчет номинала по формуле R(Ом)=PIVх500. С1-С20 для устранения белого шума и уменьшения импульсных перенапряжений. В качестве диодов можно использовать и мосты типа KBU-810 соединив их по указанной схеме и, соответственно, взяв нужное количество не забывая про шунтирование.
R23-R26 для разряда конденсаторов после отключения сети. Для выравнивания напряжения на последовательно соединенных конденсаторах параллельно ставятся выравнивающие резисторы, которые рассчитываются из соотношения на каждые 1 вольт приходится 100 ом, но при высоком напряжении резисторы получаются достаточно большой мощности и здесь приходится лавировать, учитывая при этом, что напряжение холостого хода больше на 1,41.

Еще по теме

Трансформаторный блок питания 13,8 вольта 25 а для КВ трансивера своими руками.

Ремонт и доработка китайского блока питания для питания адаптера.

Выпрямитель — это устройство для преобразования переменного напряжения в постоянное. Это одна из самых часто встречающихся деталей в электроприборах, начиная от фена для волос, заканчивая всеми типами блоков питания с выходным напряжением постоянного тока. Есть разные схемы выпрямителей и каждая из них в определённой мере справляется со своей задачей. В этой статье мы расскажем о том, как сделать однофазный выпрямитель, и зачем он нужен.

Определение

Выпрямителем называется устройство, предназначенное для преобразования переменного тока в постоянный. Слово «постоянный» не совсем корректно, дело в том, что на выходе выпрямителя, в цепи синусоидального переменного напряжения, в любом случае окажется нестабилизированное пульсирующие напряжение. Простыми словами: постоянное по знаку, но изменяющееся по величине.

Различают два типа выпрямителей:

Однополупериодный . Он выпрямляет только одну полуволну входного напряжения. Характерны сильные пульсации и пониженное относительно входного напряжение.

Двухполупериодный . Соответственно, выпрямляется две полуволны. Пульсации ниже, напряжение выше чем на входе выпрямителя — это две основных характеристики.

Что значит стабилизированное и нестабилизированное напряжение?

Стабилизированным называется напряжение, которое не изменяется по величине независимо ни от нагрузки, ни от скачков входного напряжения. Для трансформаторных источников питания это особенно важно, потому что выходное напряжение зависит от входного и отличается от него на Ктрансформации раз.

Нестабилизированное напряжение — изменяется в зависимости от скачков в питающей сети и характеристик нагрузки. С таким блоком питания из-за просадок возможно неправильное функционирование подключенных приборов или их полная неработоспособность и выход из строя.

Выходное напряжение

Основные величины переменного напряжения — амплитудное и действующее значение. Когда говорят «в сети 220В переменки» имеют в виду действующее напряжение.

Если говорят об амплитудной величине, то имеют в виду, сколько вольт от нуля до верхней точки полуволны синусоиды.

Опустив теорию и ряд формул можно сказать, что в 1.41 раз меньше амплитудного. Или:

Амплитудное напряжение в сети 220В равняется:

Первая схема более распространена. Состоит из диодного моста — соединены между собой «квадратом», а в его плечи подключена нагрузка. Выпрямитель типа «мост» собирается по схеме приведенной ниже:

Её можно подключить напрямую к сети 220В, так сделано в , или на вторичные обмотки сетевого (50 Гц) трансформатора. Диодные мосты по этой схеме можно собирать из дискретных (отдельных) диодов или использовать готовую сборку диодного моста в едином корпусе.

Вторая схема — выпрямитель со средней точкой не может быть подключена напрямую к сети. Её смысл заключается в использовании трансформатора с отводом от середины.

По своей сути — это два однополупериодных выпрямителя, подключенные к концам вторичной обмотки, нагрузка одним контактом подключается к точке соединения диодов, а вторым — к отводу от середины обмоток.

Её преимуществом перед первой схемой является меньшее количество полупроводниковых диодов. А недостатком — использование трансформатора со средней точкой или, как еще называют, отводом от середины. Они менее распространены чем обычные трансформаторы со вторичной обмоткой без отводов.

Сглаживание пульсаций

Питание пульсирующим напряжением неприемлемо для ряда потребителей, например, источники света и аудиоаппаратура. Тем более, что допустимые пульсации света регламентируются в государственных и отраслевых нормативных документах.

Для сглаживания пульсаций используют — параллельно установленный конденсатор, LC-фильтр, разнообразные П- и Г-фильтры…

Но самый распространенный и простой вариант — это конденсатор, установленный параллельно нагрузке. Его недостатком является то, что для снижения пульсаций на очень мощной нагрузке придется устанавливать конденсаторы очень большой емкости — десятки тысяч микрофарад.

Его принцип работы заключается в том, что конденсатор заряжается, его напряжение достигает амплитуды, питающее напряжение после точки максимальной амплитуды начинает снижаться, с этого момента нагрузка питается от конденсатора. Конденсатор разряжается в зависимости от сопротивления нагрузки (или её эквивалентного сопротивления, если она не резистивная). Чем больше емкость конденсатора — тем меньшие будут пульсации, если сравнивать с конденсатором с меньшей емкостью, подключенного к этой же нагрузке.

Простым словами: чем медленнее разряжается конденсатор — тем меньше пульсации.

Скорости разряда конденсатора зависит от потребляемого нагрузкой тока. Её можно определить по формуле постоянной времени:

где R — сопротивление нагрузки, а C — емкость сглаживающего конденсатора.

Таким образом, с полностью заряженного состояния до полностью разряженного конденсатор разрядится за 3-5 t. Заряжается с той же скоростью, если заряд происходит через резистор, поэтому в нашем случае это неважно.

Отсюда следует — чтобы добиться приемлемого уровня пульсаций (он определяется требованиями нагрузки к источнику питания) нужна емкость, которая разрядится за время в разы превышающее t. Так как сопротивления большинства нагрузок сравнительно малы, нужна большая емкость, поэтому в целях сглаживания пульсаций на выходе выпрямителя применяют , их еще называют полярными или поляризованными.

Обратите внимание, что путать полярность электролитического конденсатора крайне не рекомендуется, потому что это чревато его выходом из строя и даже взрывом. Современные конденсаторы защищены от взрыва — у них на верхней крышке есть выштамповка в виде креста, по которой корпус просто треснут. Но из конденсатора выйдет струя дыма, будет плохо, если она попадет вам в глаза.

Расчет емкости ведется исходя из того какой коэффициент пульсаций нужно обеспечить. Если выражаться простым языком, то коэффициентом пульсаций показывает, на какой процент проседает напряжение (пульсирует).

C=3200*Iн/Uн*Kп,

Где Iн — ток нагрузки, Uн — напряжение нагрузки, Kн — коэффициент пульсаций.

Для большинства типов аппаратуры коэффициент пульсаций берется 0.01-0.001. Дополнительно желательно установить как можно большей емкости, для фильтрации от высокочастотных помех.

Как сделать блок питания своими руками?

Простейший блок питания постоянного тока состоит из трёх элементов:

1. Трансформатор;

3. Конденсатор.

Это нестабилизированный блок питания постоянного тока со сглаживающим конденсатором. Напряжение на его выходе больше чем переменное напряжение вторичной обмотке. Это значит, что если у вас трансформатор 220/12 (первичная на 220В, а вторичная на 12В), то на выходе вы получите 15-17В постоянки. Эта величина зависит от емкости сглаживающего конденсатора. Эту схему можно использовать для питания любой нагрузки, если для нее неважно, то, что напряжение может «плавать» при изменениях напряжения питающей сети.

У конденсатора две основных характеристики — емкость и напряжение. Как подбирать емкость мы разобрались, а с подбором напряжения — нет. Напряжение конденсатора должно превышать амплитудное напряжение на выходе выпрямителя хотя бы в половину. Если фактическое напряжение на обкладках конденсатора превысит номинальное — велика вероятность его выхода из строя.

Старые советские конденсаторы делались с хорошим запасом по напряжению, но сейчас все используют дешевые электролиты из Китая, где в лучшем случае есть малый запас, а в худшем — и указанного номинального напряжения не выдержит. Поэтому не экономьте на надежности.

Стабилизированный блок питания отличается от предыдущего всего лишь наличием стабилизатора напряжения (или тока). Простейший вариант — использовать L78xx или другие , типа отечественного КРЕН.

Так вы можете получить любое напряжение, единственное условие при использовании подобных стабилизаторов, это то, напряжение до стабилизатора должно превышать стабилизированную (выходную) величину хотя бы на 1.5В. Рассмотрим, что написано в даташите 12В стабилизатора L7812:

Входное напряжение не должно превышать 35В, для стабилизаторов от 5 до 12В, и 40В для стабилизаторов на 20-24В.

Входное напряжение должно превышать выходное на 2-2.5В.

Т.е. для стабилизированного БП на 12В со стабилизатором серии L7812 нужно, чтобы выпрямленное напряжение лежало в пределах 14.5-35В, чтобы избежать просадок, будет идеальным решением применять трансформатора с вторичной обмоткой на 12В.

Но выходной ток достаточно скромный — всего 1. 5А, его можно усилить с помощью проходного транзистора. Если у вас есть , можно использовать эту схему:

На ней изображено только подключение линейного стабилизатора «левая» часть схемы с трансформатором и выпрямителем опущена.

Если у вас есть NPN-транзисторы типа КТ803/КТ805/КТ808, то подойдет эта:

Стоит отметить, что во второй схеме выходное напряжение будет меньше напряжения стабилизации на 0.6В — это падение на переходе эмиттер база, подробнее об этом мы писали . Для компенсации этого падения в цепь был введен диод D1.

Можно и в параллель установить два линейных стабилизатора, но не нужно! Из-за возможных отклонений при изготовлении нагрузка будет распределяться неравномерно и один из них может из-за этого сгореть.

Установите и транзистор, и линейный стабилизатор на радиатор, желательно на разные радиаторы. Они сильно греются.

Регулируемые блоки питания

Простейший регулируемый блок питания можно сделать с регулируемым линейным стабилизатором LM317, её ток тоже до 1. 5 А, вы можете усилить схему проходным транзистором, как было описано выше.

Вот более наглядная схема для сборки регулируемого блока питания.

С тиристорным регулятором в первичной обмотке, по сути такой же регулируемый блок питания.

Кстати похожей схемой регулируют и сварочный ток:

Заключение

Выпрямитель используется в источниках питания для получения постоянного тока из переменного. Без его участия не получится запитать нагрузку постоянного тока, например светодиодную ленту или радиоприемник.

Также используются в разнообразных зарядных устройствах для автомобильных аккумуляторов, есть ряд схем с использованием трансформатора с группой отводов от первичной обмотки, которые переключаются галетным переключателем, а во вторичной обмотке установлен только диодный мост. Переключатель устанавливают со стороны высокого напряжения, так как, там в разы ниже ток и его контакты не будут пригорать от этого.

По схемам из статьи вы можете собрать простейший блок питания как для постоянной работы с каким-то устройством, так и для тестирования своих электронных самоделок.

Схемы не отличаются высоким КПД, но выдают стабилизированное напряжение без особых пульсаций, следует проверить емкости конденсаторов и рассчитать под конкретную нагрузку. Они отлично подойдут для работы маломощных аудиоусилителей, и не создадут дополнительного фона. Регулируемый блок питания станет полезным автолюбителями и автоэлектрикам для проверки реле регулятора напряжения генератора.

Регулируемый блок питания используется во всех областях электроники, а если его улучшить защитой от КЗ или стабилизатором тока на двух транзисторах, то вы получите почти полноценный лабораторный блок питания.

Соберите портативный блок питания на 5 ампер с регулятором LM338.

Сборка портативного источника питания на 5 ампер с помощью регулятора LM338

Для проекта этой недели я собрал регулируемый регулятор напряжения на 5 ампер, используя последовательный регулятор LM338. Я собираю два таких, один из которых подключается к моей основной электростанции PowerStation2. Другой я использую для создания портативной электростанции для своего стола.

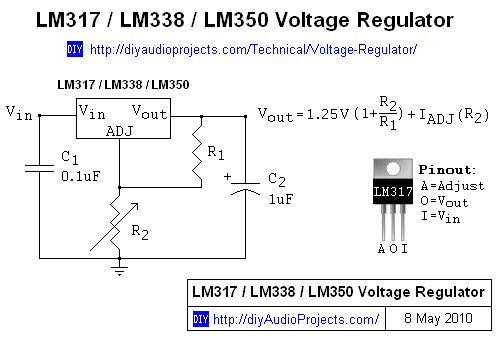

Вы можете видеть всю схему регулирования выше. Он построен из смеси новых и бывших в употреблении деталей и стоит около 2 долларов.

Я добавил несколько дополнительных винтовых клемм, чтобы можно было заменять некоторые внешние компоненты без пайки, что упрощает перемещение платы между различными силовыми станциями, которые я могу использовать.

Компоненты

LM338

Для сборки схемы LM338 нам, очевидно, понадобится регулятор LM338. Это микросхема барабанного типа с двумя контактами внизу. Корпус регулятора — выход питания.

Эти регуляторы рассчитаны на 5 ампер с радиатором. Они могут работать с высокими входными напряжениями, при этом основным ограничением является то, что входная мощность должна быть не более чем на 35 В выше желаемого выходного напряжения.

Радиатор

Вы можете использовать эти регуляторы без радиатора, если вы остаетесь ниже пары ампер, но вам понадобится один для чего-то большего, чем это.

Я построил свою из радиатора, извлеченного из старого телевизора. Я вырезал достаточно, чтобы оставить место на печатной плате для других компонентов и просверлил отверстия для LM338. Затем я прикрепил печатную плату к радиатору с помощью суперклея.

Я восстановил термопрокладку из процессора старого ноутбука. Это электрически изолирует радиатор от работающего LM338, а также способствует передаче тепла.

Потенциометр

Чтобы отрегулировать напряжение на вашем регуляторе, вам потребуется переменный резистор 5K или потенциометр, подключенный в цепи как R2. Раньше я использовал дешевые потенциометры мощностью 0,5 Вт, но для этой более мощной схемы регулятора я выбрал блок мощностью 2 Вт (на фото внизу слева). Он имеет 10 витков, что позволяет плавно регулировать напряжение. При цене 4 доллара это был самый дорогой компонент во всей сборке.

Резистор, диоды и конденсаторы

Вам понадобится резистор 120 Ом 1 Вт для R1 и два диода 1N4002 для D1 и D2.

Вам также понадобятся три конденсатора. Стандартными являются 47 мкФ, 10 мкФ и 0,1 мкФ, но мне нравится перебарщивать.

Я использую 1000 мкФ для C3, 47 мкФ для C2 и 0,2 мкФ для C1 (на фото ниже).

Шина питания 12 В

Для привода вентилятора и питания ЖК-вольтметра необходимо обеспечить 12 В независимо от входного или выходного напряжения.

Для этого мы используем стабилизатор постоянного напряжения 7812ct.

Подключается напрямую к входу питания Vin и обеспечивает постоянное напряжение 12 В.

Щелкните здесь, чтобы получить руководство по использованию регуляторов 78XXct.

Трансформатор переменного/постоянного тока.

Вы можете построить свою собственную схему выпрямления переменного тока в постоянный, если хотите, но у меня в пещере так много старых силовых блоков, что я решил использовать один из них.

В своем портативном устройстве я использую старый блок питания Compaq, который выдает 18,8 В при 3,5 А. Это должно выдавать от 1,5 В до 17,3 В через мой регулятор и обеспечивать около 5 ампер при 12 В. Этого более чем достаточно для моего рабочего стола.

Я буду использовать вход 24 В, 5 А для другого регулятора на PowerStation2, что даст мне выходное напряжение от 1,5 В до 22,5 В.

Вольтметр и пружинные клеммы

Вольтметр стоит 1,50 доллара США на Ebay. Он может измерять до 100 В, но должен питаться от 3,3 В до 30 В. Поэтому провод питания подключается к фиксированной шине 12 В, а провод измерения подключается к выходу Vout. Таким образом, ЖК-дисплей будет работать при измерении менее 3,3 В.

Пружинные клеммы для выхода взяты из старого телевизора. Они могут удерживать крошечные провода, но они также открываются достаточно широко, чтобы удерживать мультиметровые щупы. Я предпочитаю эти вилки банановым вилкам, они намного проще в использовании.

Печатная плата и клеммы

Я использую печатную плату размером 70 мм * 50 мм, которая стоит около 14 центов. Винтовые клеммы стоят 10 центов каждая.

Схема клеммной колодки платы регулятора. Картина: Энтони Хартуп.

Вы заметите, что у меня на плате есть пара дополнительных клемм. Я хочу, чтобы потенциометр, вентилятор и вольтметр можно было заменить без пайки.

Схема

Ниже приведена полная схема электростанции LM338. Я создал эту диаграмму в готовящейся к выпуску версии 0.2 CircuitDraw. Щелкните изображение правой кнопкой мыши и выберите «Просмотреть изображение», чтобы увеличить его.

Давайте рассмотрим это подробнее.

Микросхема LM338 имеет два контакта. Есть входная мощность или Vin, с которой соединяется ваша входная мощность. Второй штифт — регулировочный штифт. Выход питания, или Vout, это весь корпус. Вот почему я использовал изолированный лист между LM338 и радиатором. Без этого слоя весь радиатор тоже был бы под напряжением.

Штифты немного ближе к одному концу корпуса. Изображение выше — это нижняя часть корпуса с контактами, указывающими на вас. Поместите LM338 на радиатор и закрутите его. Если вы используете изоляционный слой между LM338 и радиатором, вам нужно будет использовать пластиковые втулки вокруг винтов. Это гарантирует, что винты не касаются металлического корпуса.

После того, как вы все закрепите, возьмите мультиметр и проверьте целостность цепи между корпусом и радиатором. Не должно быть чтения. Также проверьте целостность цепи между радиатором и любым из контактов. Если у вас нет показаний, значит, вы полностью изолировали LM338 и его контакты от радиатора и готовы начать добавлять другие компоненты.

Создание схемы регулирования Lm338 может быть таким же простым, как добавление двух резисторов, как показано на схеме ниже.

Vout (корпус) подключается непосредственно к клемме Vout на печатной плате, но также подключается к регулировочному контакту через резистор R1.

Затем штифт регулировки проходит через переменный резистор R2 к GND. Регулируя сопротивление R2, вы регулируете выходное напряжение.

Эта простая схема будет работать, но может не обеспечивать чистую энергию. Чтобы решить эту проблему, мы добавляем три конденсатора, чтобы сгладить ситуацию. Затем, чтобы защитить LM338 от пиков при переключении тяжелых нагрузок, нам понадобятся обратноходовые диоды.

Ранее я упоминал, что использовал собственные значения конденсаторов. Я использовал, как мне кажется, правильные диоды. В техническом описании LM338 указаны диоды 1N4002, но я видел несколько примеров, в которых они были заменены на 1N4004. Я выбрал 1N4004, но Билл с тех пор указал в комментариях, что 1n4002 было бы более чем достаточно.

Теперь вернемся к полной схеме.

Вы можете видеть множество соединений с корпусом регулятора и от него, а также соединение после R1 (верхняя клемма потенциометра).

Для поддержания порядка Я подключил всего один провод к корпусу и опустил его в центральную часть печатной платы. Затем я направил все к и от этой центральной точки.

Я использовал длинные стержни диодов и резисторов, чтобы добраться до этой центральной втулки независимо от их расположения.

Я был удивлен, как много мне пришлось вложить в реальную физическую компоновку платы. Я провожу так много времени, сосредотачиваясь на электрической стороне конструкции, но это совершенно другое ремесло, когда я решаю, где будут располагаться все компоненты. На самом деле это немного похоже на тетрис, но с добавлением полярности. 0005

Я думаю, что эта компоновка выглядит достаточно аккуратно, хотя мне следовало переместить клемму потенциометра на край платы, чтобы освободить место вокруг центральной области концентратора.

Теперь схема закончена, пришло время корпуса.

Я только что приклеил блок питания, потому что мне может понадобиться заменить его на что-то с более высоким напряжением. Я использовал несколько пластиковых зажимов, чтобы удерживать печатную плату на месте, а затем соединил все это вместе.

Вот моя компактная, но мощная электростанция. Это стоило мне ровно 7,50 долларов, и в процессе я кое-чему научился.

Переработанные детали

Мне пришлось купить кое-что для этого проекта, но посмотрите, что мы спасли от свалки.

Имеется обшивка и деревянное днище, а так же вся проводка. Так же есть блок питания и кабель.

Радиатор, конденсаторы, регулятор 7812ct и зажимы выходной пружины были извлечены из вышедших из употребления ЭЛТ-телевизоров.

Есть несколько углеродных кредитов, чтобы на какое-то время привести эту штуку в действие.

Далее

Далее я создам второй регулятор для PowerStation2, и как только он будет установлен, я обновлю статью о PowerStation2. Этот монстр выглядит как космическая станция.

Ура

Ант

____________________________________________

Оставить комментарий к этой статье

Пожалуйста, будьте вежливы: критика полезна, оскорбления — нет! Не используйте оскорбительные выражения в комментариях

Политические и религиозные комментарии публиковаться не будут.

Оставить комментарий к этой статье

Пожалуйста, будьте вежливы: критика полезна, оскорбления — нет! Не используйте оскорбительные выражения в комментариях

Политические и религиозные комментарии публиковаться не будут.

0–30 В, 20 А, блок питания высокой мощности с LM338

Цепь переменного питания LM338

Здравствуйте, читатели приветствуют вас в новом посте. Сегодня мы обсудим схему переменного источника питания LM338. В электронной технике каждая схема и устройство работают от энергии. Каждому модулю необходимы разные значения мощности для работы на разных типах источников питания, работают устройства, которые обеспечивают разные значения вольт для работы устройств.

Здесь мы будем использовать регулятор напряжения LM338 для создания источника питания. Во вселенной работают разные поставщики печатных плат, но для создания нашего проекта мы используем услуги плат от PCBWAY. PCBWAY является поставщиком печатных плат в Китае, который предлагает различные услуги на основе печатных плат и связанных с ними проектов. Они оснащены профессиональными инженерами и высококлассными машинами для реализации ваших проектов и проектирования схем. PCBWAY считается универсальным вариантом для заказа прототипов печатных плат и сборки печатных плат. PCBWAY — это единственная платформа, на которой также предлагаются услуги по изготовлению печатных плат с различными характеристиками и требованиями, а также услуги печатных плат. Через PCBWAY вы можете получить услуги PCBA, чтобы специализироваться на прототипировании и мелкосерийной сборке печатных плат по более низким ценам, чем у другого производителя.

PCBWAY предлагает лучшие цены: всего за 5 долларов вы можете получить десять штук одно- или двухслойных плат всего за двадцать четыре часа, а за 30 долларов вы можете получить от 1 до 20 штук с бесплатной доставкой. При этом цены на печатные платы начинаются от 88$ за десять штук, а цена за компонент составляет от 0,1$ до 0,3$. Монтаж BGA, MIcro BGA без упаковки, а QFN считаются сложными продуктами для печатных плат, и некоторые другие производители не решаются делать эти проекты, в то время как PCBWAY лучше других обладает этими характеристиками и имеет возможность создавать эти продукты без каких-либо проблем, а также имеет способность работать с BGA с шагом 0,25 мм посредством рентгеновского контроля.

Здесь перечислены некоторые функции PCBWAY PCBA, которые помогут вам создавать проекты из PCBWAY.

• Сборка BGA
• Сквозное отверстие в сборе
• Поверхностный монтаж
• Смешанная сборка
• Жесткая гибкая печатная плата в сборе
• С созданием этой печатной платы PCBWAY также предлагает услуги аутсорсинга для ваших печатных плат, которые называются услугами «под ключ». Вот некоторые требования к плате для сборки печатной платы
.
• Минимальные размеры платы: 50 мм на 100 мм
• Максимальные размеры платы: 250 мм на 500 мм

Итак, приступим LM338 Цепь регулируемого источника питания

Знакомство с LM338

• LM338 представляет собой регулируемый источник питания постоянного тока, рассчитанный на диапазон напряжения от 1,2 до 30 вольт

• Выдерживает нагрузку от пяти до десяти ампер. По сравнению с другими схемами питания, такими как LM217, имеет большее значение тока
.
• Он поставляется с тремя конфигурациями контактов, выходом и входом.
• Поставляется со значением регулирования линии 0,1 процента
• используется для терморегуляции
• Его значение регулирования линии составляет 0,005 процента на вольт
• Текущее значение ограничено температурой
• Используется для защиты цепи от короткого замыкания

Цепь переменного питания LM338

Компоненты проекта

• Здесь объясняется компонент, используемый в проекте. Схема проектов рисуется дизайнером PCBWAY на печатной плате. Я отправляю файл Gerber, чтобы получить конфигурацию платы с разумными ценами и большой точностью

• • Конденсатор 1 имеет емкость 10 мкФ
  • Конденсатор 2 имеет 4,7 мкФ
  • Сопротивление Rx со значением один двадцать Ом
  • Два диода, обозначенные как Dx и Dy типа 1N4007
  • Используется одно переменное сопротивление со значением один кОм
  • Печатная плата из PCBWAY
• Диод — это электронный компонент, который преобразует переменный ток в постоянный посредством процесса выпрямления и позволяет току течь только в одном направлении.
• Работа диода аналогична работе обратного клапана, который позволяет жидкости течь только в одном направлении, точно так же ток проходит через диод только в одном направлении
• Диод изготовлен из комбинации двух различных полупроводниковых материалов P и N.
• Сторона P полупроводника является положительной и называется анодом, а сторона N диода является отрицательной и называется анодом.
• Из-за высокотемпературных медведей в конструкции диодов используется кремний, но германий также используется для изготовления диодов, когда требуется меньшее падение напряжения.

Переменный блок питания LM338 в рабочем состоянии

• Основным компонентом этого проекта является регулируемый регулятор напряжения LM338 с тремя выводами. Его распиновка № 1 подключена к переменным резисторам, а другой вывод переменных сопротивлений подключен к земле. Значение потенциального сопротивления помогает установить значение выхода
.
• Источник переменного напряжения, который может регулироваться от 1,5 вольт до 35 вольт, подключен к контакту № 3 регулятора LM338.
• Контакт 2 регулятора напряжения LM338 подключен к выходной части схемы.
• В цепи есть два помятых диода, так как Dx и Dy используются для процесса выпрямления, а также для обратной защиты компонентов, используемых в цепях.

• В схеме используются два конденсатора для устранения пульсаций, существующих на выходе, для получения чистых вольт без каких-либо всплесков.
• Конденсатор 1 используется в качестве обходного конденсатора, а конденсатор 2 используется для отображения выходного сигнала.
• Чистое питание подается на конденсатор 2, используемый для работы устройств в диапазоне от 1,2 до тридцати двух вольт, так как на выходе мы обеспечивали от 1,5 до тридцати пяти вольт
• Все эти компоненты собраны на печатной плате, созданной из PCBWAY для создания регулируемого источника питания

LM338 Применение переменного источника питания

• Основные области применения этого модуля описаны здесь
• Используется в различных типах блоков питания
• Используется в электронных модулях для подачи питания
• используется в мобильных телефонах
• Используется в ноутбуках

Это все, что касается схемы переменного источника питания LM338, все подробности описаны здесь.
