datasheet на русском, применение, аналоги, назначение выводов

Говоря операционный усилитель, я зачастую подразумеваю LM358. Так как если нету каких-то особых требований к быстродействию, очень широкому диапазону напряжений или большой рассеиваемой мощности, то LM358 хороший выбор.

Какие же характеристики LM358 принесли ему такую популярность:

• низкая стоимость;
• никаких дополнительных цепей компенсации;
• одно или двуполярное питание;
• широкий диапазон напряжений питания от 3 до 32 В;
• Максимальная скорость нарастания выходного сигнала: 0,6 В/мкс;
• Ток потребления: 0,7 мА;
• Низкое входное напряжение смещения: 0,2 мВ.

LM358 цоколевка

Так как LM358 имеет в своем составе два операционных усилителя, у каждого по два входа и один выход (6 — выводов) и два контакта нужны для питания, то всего получается 8 контактов.

LM358 корпусируются как в корпуса для объемного монтажа (LM358N — DIP8), так и в корпуса для поверхностного монтажа (LM358D — SO8). Есть и металлокерамическое исполнение для особо тяжелых условий работы. Я применял LM358 только для поверхностного монтажа – просто и удобно паять.

Расположение выводов и их функции

Расположение выводов для корпусов D, DGK, P, PS, PW, JG, 8-Pin SOIC, VSSOP, PDIP, SO, TSSOP, CDIP (Вид сверху)

Корпус FK 20-Pin LCCC (Вид сверху)

NC — внутренне незадействованные выводы
Назначение выводов

Вывод			I/O	Описание
Обозначение	LCCC NO.	SOIC, SSOP, CDIP, PDIP SO, TSSOP, CFP NO.
1IN-	5	2	I	Инвертирующий вход
1IN+	7	3	I	Неинвертирующий вход
1OUT	2	1	O	Выход
2IN-	15	6	I	Инвертирующий вход
2IN+	12	5	I	Неинвертирующий вход
2OUT	17	7	O	Выход
GND	10	4	—	Земля
NC	1	—	—	Не подключены
	3
	4
	6
	8
	9
	11
	13
	14
	16
	18
	19
VCC	—	8	—	Напряжение питания
VCC+	20	—	—	Напряжение питания

Аналоги LM358

Полные аналоги LM358 от разных производителей NE532, OP04, OP221, OP290, OP295, OPA2237, TA75358P, UPC358C. Для LM358D — KIA358F, NE532D, TA75358CF, UPC358G.

Вместе с LM358 выпускается большое количество похожих операционных усилителей. Например LM158, LM258, LM2409 имеют аналогичные характеристики, но разный температурный диапазон работы.

Тип	Минимальная температура, °C	Максимальная температура, °C	Диапазон питающих напряжений, В
LM158	-55	125	от 3(±1,5) до 32(±16)
LM258	-25	85	от 3(±1,5) до 32(±16)
LM358	0	70	от 3(±1,5) до 32(±16)
LM358	-40	85	от 3(±1,5) до 26(±13)

Если диапазона 0..70 градусов не хватает, то стоит применить LM2409, однако следует учитывать что у неё диапазон питания уже:

Кстати если нужен только один операционный усилитель в компактном 5 выводном корпусе SOT23-5 то вполне можно применить LM321, LMV321 (аналоги AD8541, OP191, OPA337). Наоборот, если нужно большое количество рядом расположенных операционных усилителей, то можно применить счетверенные LM324 в 14 выводном корпусе. Можно вполне сэкономить пространство и конденсаторы по цепям питания.

Маркировка

Префикс LM сначала использовался при маркировке общего назначения компанией National Semiconductor. Цифры “358” это ее серийный номер. В 2011 году эта компания была приобретена другим производителем электроники Texas Instruments. С этого года префикс “LM” является кодом производителя Texas Instruments, но несмотря на это, этот код используют и другие производители при маркировке своей продукции. Микросхемы LM358, LM358-N и LM358-P имеют одинаковые технические параметры. У большинства компаний-производителей символами “-N” , “-P” обозначаются пластиковые корпуса PDIP.

В технических описания встречается такие виды: LM358A, LM358B, LM358BA. Так указывается версии следующего поколения промышленного стандарта LM358. Устройства «B» могут быть доступны в более современных микрокорпусах TSOT и WSON.

LM358 схема включения: дифференциальный усилитель

Эта схема дифференциального усилителя с высоким входным сопротивление, может применятся для измерения напряжении источников с высоким внутренним сопротивлением. При условии, что R1/R2=R4/R3, выходное напряжение можно рассчитать как: Uвых = (1+R4/R3)(Uвх1 – Uвх2). Коэффициент усиления соответственно будет равен: (1+R4/R3). Для R1 = R2 = R3 = R4 = 100 кОм, коэффициент усиления будет равен 2.

Особенности

• Широкий диапазон напряжения питания

— Однополярное питание: от 3 В до 32 В (26 В для LM2904)

— Биполярное питание : от ±1.5 В до ±16 В (±13 В для LM2904)

• Минимальный потребляемый ток, независящий от напряжения питания:
• Единый коэффициент усиления по всей ширине полосы пропускания: 0.7 МГц
• Низкий входной ток смещения и параметры смещения

— Входное напряжение компенсации смещения нуля: 3 мВ

Для версии с буквой А: 2 мВ

— Входной ток компенсации смещения нуля: 2 нА

— Входной ток смещения: 20 нА

Для версии с буквой А: 15 нА

• Диапазон дифференциального входного напряжения равен максимальному номинальному напряжению питания: 32 В (26 В для LM2904)
• Коэффициент усиления дифференциального напряжения в разомкнутой цепи: 100 dB
• Внутренняя частотная компенсация
• Все изделия соответствуют стандарту MIL-PRF-38535

LM358 схема включения: дифференциальный усилитель с регулируемым коэффициентом усиления

Стоит отметить, что предыдущая схема не позволяет подстраивать коэффициент усиления, так как требует одновременного изменения двух резисторов. Если необходимо иметь возможность регулировки коэффициента усиления в дифференциальном усилителе, то можно воспользоваться схемой на трех операционных усилителях. В данной схеме подстройка коэффициента усиления осуществляется за счет регулировки резистора R2. Для этой схемы нужно соблюсти условия равенства значений сопротивлений резисторов: R1 = R3 и R4 = R5 = R6 = R7. Тогда коэффициент усиления будет равен: (1+2*R1/R2). Uвых = (1+2*R1/R2)(Uвх1 – Uвх2).

Рабочие условия

VCC = ±15 V, TA = 25°C

Параметр		Условия	TYP	Ед. изм.
SR	Скорость нарастания при единичном усилении	RL = 1 МОм, CL = 30 пФ, VI = ±10 В (см. Рис. 3)	0.3	В/мкс
B1	Ширина полосы при единичном усилении	RL = 1 MОм, CL = 20 пФ (см. Рис. 3)	0.7	МГц
Vn	Эквивалентное напряжение шумов, приведенное ко входу	RS = 100 Ом, VI = 0 В, f = 1 кГц (см. Рис. 4)	40	нВ/vГц

Усилитель с единичным коэффициентом усиления

Схема для проверки шумов

LM358 схема включения: монитор тока

Еще одна интересная схема позволяющая измерять ток в питающем проводе и состоящая из шунта R1, операционного усилителя npn – транзистора и двух резисторов.

• DA1 – LM358;
• R1 – 0,1 Ом;
• R2 – 100 Ом;
• R3 – 1 кОм.

Напряжение питания операционного усилителя должно быть минимум на 2 В, выше напряжения нагрузки.

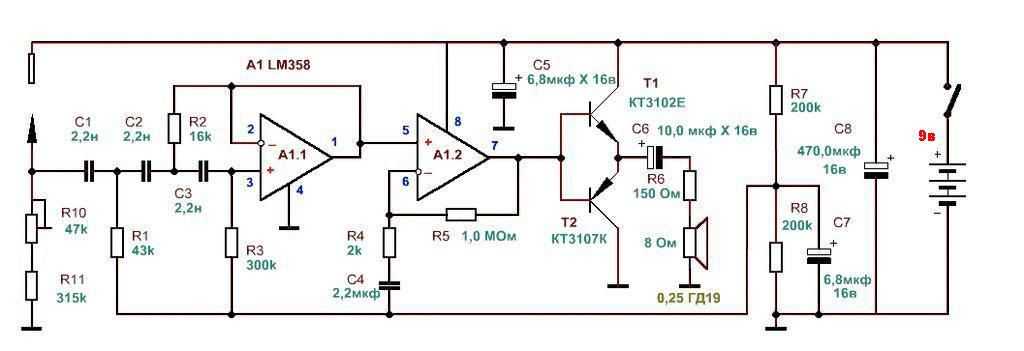

Применение

• Blu-ray проигрыватели и домашние кинотеатры
• Химические и газовые датчики
• DVD записывающие устройства и проигрыватели
• Цифровые мультиметры: Bench and Systems
• Цифровые мультиметры: Handhelds
• Полевые передатчики: датчики температуры
• Управление электродвигателями: асинхронные, коллекторные постоянного тока, бесщеточные постоянного тока, цепи высокого и низкого напряжения, постоянные магниты и шаговые двигатели
• Осциллографы
• ТВ: LCD дисплеи и цифровые платы
• Датчики температуры и контроллеры использующие Modbus
• Весы

Зарядное устройство со стабилизатором тока

В этой статье поговорим еще об одном зарядном устройстве для автомобиля. Заряжать будем аккумуляторы стабильным током. Схема зарядного изображена на рисунке 1.

В качестве сетевого трансформатора в схеме применен перемотанный трансформатор от лампового телевизора ТС-180, но подойдут и ТС-180-2 и ТС-180-2В. Для перемотки трансформатора сначала его аккуратно разбираем, не забыв при этом заметить какими сторонами был склеен сердечник, путать положение U-образных частей сердечника нельзя. Затем сматываются все вторичные обмотки. Экранирующую обмотку, если будете пользоваться зарядным только дома, можно оставить. Если же предполагается использование устройства и в других условиях, то экранирующая обмотка снимается. Снимается так же и верхняя изоляция первичной обмотки. После этого катушки пропитываются бакелитовым лаком. Конечно пропитка на производстве происходит в вакуумной камере, если таких возможностей нет, то пропитаем горячим способом – в горячий лак, разогретый на водяной бане, бросаем катушки и ждем с часик, пока они не пропитаются лаком. Потом даем лишнему лаку стечь и ставим катушки в газовую духовку с температурой порядка 100… 120˚С. В крайнем случае обмотку катушек можно пропитать парафином. После этого восстанавливаем изоляцию первичной обмотки той же бумагой, но тоже пропитанной лаком. Далее мотаем на катушки по… сейчас посчитаем. Для уменьшения тока холостого хода, а он явно возрастет, так как необходимой ферропасты для склеивания витых, разрезных сердечников у нас нет, будем использовать все витки обмоток катушек. И так. Число витков первичной обмотки (см. таблицу) равно 375+58+375+58 = 866витков. Количество витков на один вольт равно 866витков делим на 220 вольт получаем 3,936 ≈ 4витка на вольт.

Вычисляем количество витков вторичной обмотки. Зададимся напряжением вторичной обмотки в 14 вольт, что даст нам на выходе выпрямителя с конденсаторами фильтра напряжение 14•√2 = 19,74 ≈ 20вольт. Вообще, чем меньше это напряжение, тем меньшая бесполезная мощность в виде тепла будет выделяться на транзисторах схемы. И так, 14 вольт умножаем на 4витка на вольт, получаем 56 витков вторичной обмотки. Теперь зададимся током вторичной обмотки. Иногда требуется быстрехонько подзарядить аккумулятор, а значит требуется увеличить на некоторое время зарядный ток до предела. Зная габаритную мощность трансформатора – 180Вт и напряжение вторичную обмотки, найдем максимальный ток 180/14 ≈ 12,86А. Максимальный ток коллектора транзистора КТ819 – 15А. Максимальная мощность по справочнику данного транзистора в металлическом корпусе равна 100Вт. Значит при токе12А и мощности 100Вт падение напряжения на транзисторе не может превышать… 100/12 ≈ 8,3 вольта и это при условии, что температура кристалла транзистора не превышает 25˚С. Значит нужен вентилятор, так как транзистор будет работать на пределе своих возможностей. Выбираем ток равный 12А при условии, что в каждом плече выпрямителя уже будет стоять по два диода по 10А. По формуле:

0,7 умножаем на 3,46, получаем диаметр провода ?2,4мм.

Можно уменьшить ток до 10А и применить провод диаметром 2мм. Для облегчения теплового режима трансформатора вторичную обмотку можно не закрывать изоляцией, а просто покрыть дополнительно еще слоем бакелитового лака.

Диоды КД213 устанавливаются на пластинчатые радиаторы 100×100х3мм из алюминия. Их можно установить непосредственно на металлический корпус зарядного через слюдяные прокладки с использованием термопасты. Вместо 213- х можно применить Д214А, Д215А, Д242А, но лучше всего подходят диоды КД2997 с любой буквой, типовое значение прямого падения напряжения у которых равно 0,85В, значит при токе заряда 12А на них выделится в виде тепла 0,85•12 = 10Вт. Максимальный выпрямленный постоянный ток этих диодов равен 30А, да и стоят они не дорого. Микросхема LM358N может работать с напряжениями входного сигнала близкими к нулю, отечественных аналогов я не встречал. Транзисторы VT1 и VT2 можно применить с любыми буквами. В качестве шунта применена полоска из луженой жести. Размеры моей полоски вырезанной из консервной банки (смотрим здесь)– 180×10х0,2мм. При указанных на схеме номиналах резисторов R1,2,5 ток регулируется в пределах примерно от 3 до 8А. Чем меньше номинал резистора R2, тем больше ток стабилизации устройства. Как рассчитать добавочное сопротивление для вольтметра прочитайте здесь.

Об амперметре. У меня, полоска вырезанная по указанным выше размерам, совершенно случайно имеет сопротивление 0,0125Ом. Значит при прохождении через ее тока в 10А, на ней упадет U=I•R = 10•0,0125=0,125В = 125млВ. В моем случае примененная измерительная головка имеет сопротивление 1200 Ом при температуре 25˚С.

Лирическое отступление. Многие радиолюбители, основательно подгоняя шунты для своих амперметров, почему то никогда не обращают внимание на температурную зависимость всех элементов собираемых ими схем. Разговаривать на эту тему можно до бесконечности, я вам приведу лишь небольшой пример. Вот активное сопротивление рамки моей измерительной головки при разных температурах. И для каких условий рассчитывать шунт?

Читать также: Фреза паз шип по дереву

Это означает, что ток выставленный в домашних условиях, не будет соответствовать току выставленном по амперметру в холодном гараже зимой. Если вам это по барабану, то сделайте просто переключатель на 5,5А и 10… 12А и ни каких приборов. И не бойся, как бы их не разбить, это еще один большой плюс зарядного устройства со стабилизацией тока заряда.

И так, дальше. При сопротивлении рамки равном 1200Ом и токе полного отклонения стрелки прибора 100мкА нам нужно подать на головку напряжение 1200•0,0001=0,12В = 120млВ, что меньше, чем падение напряжения на сопротивлении шунта при токе 10А. Поэтому последовательно измерительной головке поставьте дополнительный резистор, лучше подстроечный, что бы не мучиться с подборкой.

Монтаж стабилизатора выполнен на печатной плате (см. фото 3). Максимальный ток заряда для себя я ограничил шестью амперами, поэтому при токе стабилизации 6А и падении напряжения на мощном транзисторе 5В, выделяемая мощность при этом равна 30Вт, и обдуве вентилятором от компьютера, данный радиатор нагревается до температуры 60 градусов. С вентилятором это много, необходим более эффективный радиатор. Примерно определить необходимую площадь радиатора можно по диаграмме. Мой вам всем совет — ставьте радиаторы рассчитанные для работы ПП приборов без куллеров, пусть лучше размеры прибора увеличатся, но при остановке этого куллера, ни чего не сгорит.

При анализе выходного напряжения осциллограмма его была сильно зашумлена, что говорит о нестабильности работы схемы т.е. схема подвозбуждалась. Пришлось дополнить схему конденсатором С5, что обеспечило стабильность работы устройства. Да, еще, для того, что бы уменьшить нагрузку на КТ819, я уменьшил напряжение на выходе выпрямителя до 18В (18/1,41 = 12,8В т.е. напряжение вторичной обмотки у моего трансформатора равно 12,8В). Скачать рисунок печатной платы. До свидания. К.В.Ю.

Чтобы собрать даже самый простой стабилизатор напряжения к зарядному устройству необходимо обладать хоть маломальскими знаниями по физике. Иначе сложно будет понять зависимость физических величин, например, то, как по мере заряда сопротивление аккумулятора увеличивается, ток заряда падает и напряжение растет.

Комплект для проектирования DIP-ИС с двумя операционными усилителями LM358 (#1410)

Это популярный комплект №1 для проектирования DIP-ИС с двумя операционными усилителями LM358 с печатной платой. Он имеет 4 штуки очень популярного двойного операционного усилителя LM358 в корпусе DIP-8 (с выводами). Эта микросхема имеет 2 независимых операционных усилителя; просто используйте те, которые вам нужны.

В этот комплект также входят резисторы мощностью 1/4 Вт, алюминиевые, керамические и танталовые конденсаторы, транзисторы NPN и PNP, сигнальные и силовые диоды, стабилитроны, электретные микрофоны, мостовые выпрямители, тримпоты, светодиоды, кристаллы, кнопочные переключатели, миниатюрный динамик и некоторое электронное оборудование для ваших соединений ввода-вывода.

Чтобы еще больше помочь вам в разработке схемы, вы также получаете печатную плату со 162 металлизированными сквозными отверстиями и несколько разъемов для ИС. Эта печатная плата имеет 4 монтажных отверстия, имеет размеры 1,1 x 2,0 дюйма и является двусторонней. С помощью этих деталей можно создавать многочисленные схемы, такие как активные фильтры, предусилители, преобразователи сигналов, генераторы функций и многое другое. В этом наборе нет компонентов SMT. Поищите в сети невероятные схемы для сборки. Мы поставляем детали, вы поставляете изобретательность. Вы получаете следующее:

Тип	Описание детали	Количество
ИС	LM358, двойной операционный усилитель, однополярное питание, DIP-8	4 шт.
Транзистор	2N3904, NPN, усилитель общего назначения, TO-92	4 шт.
Транзистор	2N3906, PNP, усилитель общего назначения, TO-92	4 шт.
Печатная плата	NightFire, 162 отверстия, двухсторонний, FR-4	1 шт.
Гнездо IC	8-контактный, низкопрофильный, вывод под пайку	2 шт.
Стабилитрон	1N753, 6,2 В, 500 мВт, осевой, DO-35	5 шт.
Диод	1N4001, 100 В, 1 А, выпрямительный, осевой	5 шт.
Диод	1N4148, Переключение, Сигнал, Осевой	5 шт.
Диодный мост	1 А, 50 В, General Instruments, DL-005	2 шт.
Резистор	10 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	36 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	47 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	56 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	100 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	150 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	200 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	270 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	390 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	510 Ом, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	1.0K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	1,5К, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	2.0K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	2.4K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	3.6K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	7,5К, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	8.2K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	10K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	15K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	18K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	30K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	47K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	62K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	100K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Резистор	330K, 1/4 Вт, 5%, углеродная пленка	5 шт.
Конденсатор	1,5 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	18 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	47 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	120 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	220 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	470 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	750 пФ, 50 В, NPO, керамический диск	2 шт.
Конденсатор	0,01 мкФ, 50 В, X5F, керамический диск	2 шт.
Конденсатор	0,022 мкФ, 50 В, X7R, керамический диск	2 шт.
Конденсатор	0,033 мкФ, 50 В, X7R, керамический диск	2 шт.
Конденсатор	0,047 мкФ, 50 В, X7R, керамический диск	2 шт.
Конденсатор	0,22 мкФ, 50 В, X7R, керамический диск	2 шт.
Конденсатор	.1 мкФ, 50 В, 85° C, алюминий, осевой	2 шт.
Конденсатор	2,2 мкФ, 25 В, 85° C, алюминий, осевой	2 шт.
Конденсатор	3,3 мкФ, 50 В, 85 ° C, алюминий, осевой	2 шт.
Конденсатор	10 мкФ, 16 В, 85° C, алюминий, осевой	2 шт.
Конденсатор	22 мкФ, 10 В, 85° C, алюминий, радиальный	2 шт.
Конденсатор	47 мкФ, 16 В, 85° C, алюминий, радиальный	2 шт.
Конденсатор	100 мкФ, 16 В, 85°C, алюминий, радиальный	2 шт.
Конденсатор	220 мкФ, 10 В, 85° C, алюминий, радиальный	2 шт.
Конденсатор	470 мкФ, 16 В, 85° C, алюминий, радиальный	2 шт.
Конденсатор	1200 мкФ, 10 В, 85°C, алюминий, радиальный	2 шт.
Конденсатор	1500 мкФ, 16 В, 85° C, алюминий, радиальный	2 шт.
Конденсатор	2200 мкФ, 6,3 В, 85°C, алюминий, радиальный	2 шт.
Конденсатор	1,0 мкФ, 50 В, тантал, радиальный	2 шт.
Потенциометр	470 Ом, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	1K, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	22K, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	100K, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	220K, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	320K, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Потенциометр	1M, однооборотный, сквозное отверстие, монтаж на печатной плате	1 шт.
Светодиод	Двухцветный красный и зеленый, рассеянный,	2 шт.
Светодиод	Красный, рассеянный, T 1 3/4, сквозное отверстие	3 шт.
Светодиод	Зеленый, рассеянный, T 1 3/4, сквозное отверстие	3 шт.
Светодиод	Желтый, рассеянный, T 1 3/4, сквозное отверстие	3 шт.
Зажим для аккумулятора	9 В, с защелкой, 2 провода	1 шт.
Коллектор	Штекер, 5-контактный, центры 0,100 дюйма, квадратная стойка, ломаемый	1 шт.
Микрофон	Электретный, двухдиапазонный, Panasonic WY-64MNT315	1 шт.
Динамик	32 Ом, круглый	1 шт.
Переключатель	Кнопочный переключатель, SPST, мгновенный, монтаж на печатной плате	2 шт.

LM741 против LM358 — Разница между LM358 и LM741 ОУ

2 сентября 2021 — 0 комментариев

Разница между LM741 и LM358

Операционные усилители LM741 и LM358 представляют собой классические и популярные конструкции операционных усилителей . LM358 является значительно более новым компонентом, чем LM741, и, несмотря на то, что оба они являются операционными усилителями общего назначения, между ними есть существенные различия, влияющие на производительность и применимость. В этой статье мы рассмотрим внутренние и поведенческие различия между ними.



Спецификации LM741 и LM358

Первый шаг к пониманию различий между этими двумя компонентами — изучение некоторых входных спецификаций.

Спецификация	LM741	LM358
Напряжение питания (макс.)	±22 В	32 В (±16 В)
Входной ток смещения (макс.)	~200 нА	100 нА
Диапазон входного напряжения (макс.)	±13 В (питание ±15 В)	0В – (В + — 1,5В) (питание 30 В)

Первое заметное отличие заключается в том, что указанное напряжение питания для LM741 составляет биполярное , что означает, что требуется как положительное, так и отрицательное питание. В техническом описании не указывается работа с одним источником питания, которую мы рассмотрим в следующем разделе. Однако LM358 утверждает, что при несимметричном источнике питания 30 В входное напряжение может опускаться до 0 В, что означает, что диапазон входного сигнала снижается до отрицательного вывода питания. С другой стороны, верхний предел на 1,5 В ниже положительного вывода питания.

Разница во входном токе смещения также связана с внутренней структурой операционного усилителя. Хотя 100 нА могут показаться не такими уж большими, 100 нА, протекающие через 10 кОм, создают напряжение ошибки 1 мВ, которое может быть или не быть большим в зависимости от приложения.



Примечание: Дополнительные технические характеристики можно найти в Техническом описании LM741 и Техническом описании LM358 , ссылки на которые приведены внизу этой страницы.



Взгляд на внутреннюю схему LM741 и LM358

На приведенном ниже рисунке показана схема внутренней схемы LM741.

РИС.1 ВНУТРЕННЯЯ СХЕМА LM741

Входной каскад является одной из особенностей этого операционного усилителя, которая объясняет все три отличия от LM358.

На LM741 входной каскад состоит из пары транзисторов NPN , которые буферизуют каскад усиления крутизны PNP, токовое зеркало для равномерного распределения тока между обеими ветвями дифференциального усилителя и источник тока для подачи тока на входной каскад.

Токовые зеркала и PNP-усилители занимают два диода от отрицательной шины питания, а входные транзисторы занимают еще одно диодное падение, что означает, что вход должен быть как минимум на три диода (~ 2 В) выше отрицательной шины питания для того, чтобы функционировать правильно. Таким образом, для работы с однополярным питанием входы должны поддерживаться выше 1,5 В, чтобы обеспечить правильную работу.

Так как только один набор транзисторов буферирует входной каскад, ток смещения довольно велик.
