Что такое LM1458. Каковы основные характеристики LM1458. Для чего используется LM1458. Как работает LM1458. Какие преимущества у LM1458. Где применяется LM1458. Какие особенности у LM1458.
Ключевые особенности и характеристики операционного усилителя LM1458
LM1458 представляет собой двухканальный операционный усилитель общего назначения, разработанный компанией Texas Instruments. Данная микросхема обладает рядом важных особенностей и характеристик:
- Два независимых операционных усилителя в одном корпусе
- Широкий диапазон напряжения питания: от ±3В до ±18В
- Низкое энергопотребление: типовой ток потребления 1,5 мА на канал
- Защита от короткого замыкания выхода
- Отсутствие защелкивания при выходе за пределы диапазона входного синфазного сигнала
- Скорость нарастания выходного сигнала: 0,5 В/мкс (типовое значение)
- Напряжение смещения: не более 6 мВ
- Коэффициент ослабления синфазного сигнала: 90 дБ (типовое значение)
Благодаря этим характеристикам LM1458 является универсальным и надежным операционным усилителем, подходящим для широкого спектра применений в аналоговой электронике.

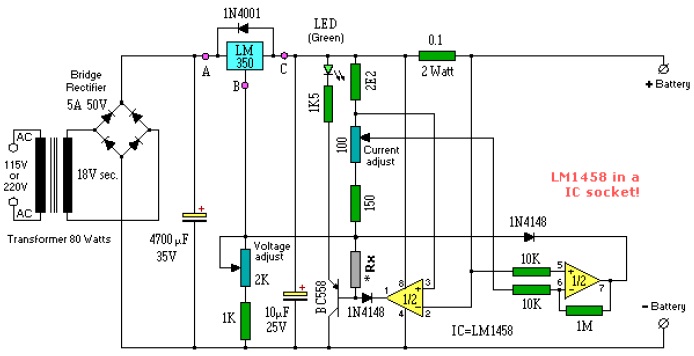

Применение операционного усилителя LM1458 в электронных схемах
LM1458 находит применение во многих областях аналоговой схемотехники. Основные варианты использования данной микросхемы включают:
- Усилители постоянного и переменного тока
- Компараторы напряжения
- Сумматоры и интеграторы сигналов
- Активные фильтры (полосовые, низкочастотные, высокочастотные)
- Генераторы сигналов (синусоидальных, прямоугольных)
- Преобразователи сигналов
- Буферные каскады
Универсальность LM1458 позволяет использовать его как в простых, так и в сложных аналоговых схемах различного назначения. Наличие двух независимых усилителей в одном корпусе дает возможность оптимизировать размер печатной платы.
Конструкция и распиновка операционного усилителя LM1458
LM1458 выпускается в двух основных типах корпусов:- 8-выводной DIP (Dual In-line Package)
- 8-выводной SOIC (Small Outline Integrated Circuit)
Распиновка LM1458 одинакова для обоих типов корпусов и имеет следующую конфигурацию:
- Выход усилителя A
- Инвертирующий вход усилителя A
- Неинвертирующий вход усилителя A
- Отрицательное напряжение питания (V-)
- Неинвертирующий вход усилителя B
- Инвертирующий вход усилителя B
- Выход усилителя B
- Положительное напряжение питания (V+)
Такая распиновка обеспечивает удобное подключение LM1458 в электрических схемах и позволяет эффективно использовать оба канала усилителя.
Принцип работы операционного усилителя LM1458
LM1458 работает как классический операционный усилитель. Каждый из двух усилителей в составе микросхемы имеет дифференциальный вход (инвертирующий и неинвертирующий) и один выход. Основной принцип работы заключается в усилении разности напряжений между входами.
Коэффициент усиления LM1458 в разомкнутой петле обратной связи очень высок (порядка 100 000), что позволяет использовать внешнюю цепь отрицательной обратной связи для точного контроля характеристик усилителя. При этом реальный коэффициент усиления определяется внешними компонентами схемы.
Важной особенностью LM1458 является возможность работы с однополярным или двухполярным питанием, что расширяет область его применения. При использовании однополярного питания необходимо обеспечить соответствующее смещение входного сигнала.
Преимущества использования LM1458 в электронных проектах
Использование LM1458 в электронных схемах дает ряд существенных преимуществ:
- Высокая надежность и стабильность работы
- Низкое энергопотребление, что важно для портативных устройств
- Широкий диапазон напряжений питания, позволяющий использовать различные источники питания
- Защита от короткого замыкания, повышающая устойчивость схемы к ошибкам
- Отсутствие необходимости во внешней частотной компенсации
- Два независимых усилителя в одном корпусе, что экономит место на печатной плате
- Доступность и невысокая стоимость компонента
Эти преимущества делают LM1458 привлекательным выбором для многих разработчиков электронных устройств, особенно в проектах, где важны надежность, низкое энергопотребление и компактность.
Рекомендации по применению LM1458 в схемах
При использовании LM1458 в электронных схемах следует учитывать несколько важных рекомендаций:
- Обеспечьте правильное подключение питания. Убедитесь, что напряжение питания не превышает максимально допустимое значение (±18В).
- Используйте развязывающие конденсаторы между выводами питания и землей для уменьшения шумов и улучшения стабильности работы.
- При работе с высокочастотными сигналами обратите внимание на компоновку печатной платы для минимизации паразитных емкостей и индуктивностей.
- Учитывайте входное смещение и входные токи при проектировании схемы, особенно в высокоточных приложениях.
- При использовании однополярного питания обеспечьте правильное смещение входного сигнала.
- Для улучшения температурной стабильности схемы используйте резисторы с низким температурным коэффициентом.
Следование этим рекомендациям поможет максимально эффективно использовать возможности LM1458 и избежать типичных проблем при проектировании схем.
Сравнение LM1458 с другими операционными усилителями
LM1458 часто сравнивают с другими популярными операционными усилителями, такими как LM358 и TL082. Вот краткое сравнение их характеристик:
- LM1458 vs LM358:
- LM358 работает от однополярного питания, в то время как LM1458 может работать как от однополярного, так и от двухполярного питания
- LM358 имеет меньший ток потребления
- LM1458 обычно имеет лучшие шумовые характеристики
- LM1458 vs TL082:
- TL082 использует входной каскад на полевых транзисторах, что обеспечивает очень высокое входное сопротивление
- LM1458 имеет более низкий входной ток смещения
- TL082 обычно имеет более высокую скорость нарастания выходного сигнала
Выбор между этими усилителями зависит от конкретных требований проекта, включая напряжение питания, требуемую точность, скорость работы и входное сопротивление.
Заключение по применению LM1458
LM1458 представляет собой надежный и универсальный двухканальный операционный усилитель, широко применяемый в аналоговой электронике. Его ключевые преимущества — низкое энергопотребление, защита от короткого замыкания и широкий диапазон напряжений питания — делают его отличным выбором для многих проектов. При правильном применении LM1458 может обеспечить высокую производительность в различных схемах усиления, фильтрации и обработки сигналов.
Серия lm1458 (Texas Instruments)
Texas Instruments
Общие характеристики
| Раздел | Операционные усилители | |
| Кол-во каналов ОУ | ||
|---|---|---|
| Максимальная скорость нарастания выходного сигнала | ||
| Диапазон рабочих температур | ||
| Тип ОУ | ||
| Rail-to-Rail выводы | ||
| Частота единичного усиления | ||
| Уровень шума |
Документация на серию lm1458
- найти lm1458.pdf
Товары серии lm1458
| Наименование | i | Упаковка | Корпус | U пит | Iпотр |
|---|---|---|---|---|---|
| LM1458 (TI)
|
| — | — | — | |
| LM1458 MWC (TI)
|
| — | — | — | |
| LM1458DP (TI)
| DIP-8 DIP8-300 | — | — | ||
| LM1458H (TI)
|
| — | |||
| LM1458H/NOPB (TI)
|
| — | |||
| LM1458J (TI)
| — | ||||
| LM1458M (TI)
LM1458M (ONS-FAIR) | 95 шт | SO-8 SOIC8 | |||
| LM1458M/NOPB (TI)
| в линейках 95 шт | SO-8 SOIC8 | |||
| LM1458MX (TI)
| 2500 шт | SO-8 SOIC8 | |||
| LM1458MX/NOPB (TI)
| в ленте 2500 шт | SO-8 SOIC8 | |||
| LM1458N (TI)
LM1458N (ONS-FAIR) | DIP-8 DIP8-300 | ||||
| LM1458N/NOPB (TI)
| 40 шт | DIP8300 |
LM1458 Операционный усилитель: техническое описание, эквивалент, распиновка [видео и часто задаваемые вопросы]
Обзор продукта LM1458 — это двойной операционный усилитель общего назначения (ОУ).
Он имеет два встроенных усилителя с общим источником питания и синфазным напряжением. Это условие должно сделать оба усилителя зависимыми друг от друга. LM 1458 имеет несколько удивительных особенностей. Например, низкое энергопотребление, работа без задержек, защита от короткого замыкания и т. д. LM-1458 показан на рисунке ниже.
Video: Adjustable DC Offset with an LM1458
Catalog
Product Overview |
LM1458 Features |
LM1458 Application |
LM1458 Альтернативы |
LM1458 Эквиваленты |
LM1458 Распиновка |
LM1458 Pin Configuration |
Working and Need of an Operational Amplifier |
LM1458 Schematic Diagrams |
LM1458 Specification |
2D Model and Dimensions |
LM1458 Принципиальная схема |
LM1458 Производитель |
LM1458 Лист данных |
с использованием предупреждений |
LM1458 FAQ |
- Защита от короткого замыкания
- Широкий диапазон синфазного и дифференциального напряжения
- Низкое энергопотребление
- Скорость нарастания (тип.) (В/мкс) 0,5
- Vos (напряжение смещения при 25 C) (макс.) (мВ) 6
- Iq на канал (тип.) (мА) 1,5
- Vn при 1 кГц (тип.) (нВ/ртГц) 30
- Рейтинговый каталог
- 8-выводная банка и 8-выводной мини-DIP
- Нет фиксации при выходе за пределы входного диапазона синфазного сигнала
55
LM1458.
LM1458 Применение
- Компаратор
- Мультивибратор
- Усилитель постоянного тока
- Суммирующий усилитель
- Интегратор или дифференциатор
- Узкополосный или полосовой фильтр
LM1458 Alternatives
TL074, LF393N, MCP6002
LM1458 Equivalents
TLV9302, LM1558
LM1458 Pinout
The following figure is the diagram распиновки LM1458.
LM1458 Распиновка
Конфигурация контактов LM1458
LM1458 имеет 8 контактов для входов/выходов и питания. На приведенную ниже таблицу можно ссылаться, чтобы понять конфигурацию выводов операционного усилителя.
| Номер контакта | Имя контакта | Описание |
| 1 | ВЫХОД А | Выход усилителя A |
| 2 | ИНВ-ВХОД A | Инвертирующий вход усилителя A |
| 3 | НЕИНВ. ВХОД A | Неинвертирующий вход усилителя A |
| 4 | В- | Отрицательный источник питания |
| 5 | НЕИНВ. ВХОД B | Неинвертирующий вход усилителя B |
| 6 | ИНВ-ВХОД B | Инвертирующий вход усилителя B |
| 7 | ВЫХОД Б | Выход усилителя B |
| 8 | В+ | Положительный источник питания |
Работа и потребность в операционном усилителе
Операционный усилитель в основном представляет собой усилитель напряжения, который используется вместе с некоторыми внешними компонентами между его контактами ввода-вывода.
Эти используемые внешние компоненты, такие как резисторы, конденсаторы и т. д., определяют функцию операционного усилителя. LM1458 — это сдвоенный операционный усилитель, который имеет множество применений, но широко используется в приложениях для усиления звука. Другое приложение, в котором используются операционные усилители, — повторители напряжения.
Работа операционного усилителя
Повторитель напряжения, изготовленный на основе операционного усилителя, очень полезен, поскольку схемы имеют очень высокое сопротивление. Повторитель напряжения также можно назвать буферной схемой, усилителем с единичным коэффициентом усиления, и он использует схему на операционном усилителе, поскольку имеет коэффициент усиления по напряжению, равный 1. Здесь схема не обеспечивает никакого усиления, но обеспечивает выходное напряжение, следующее за входным напряжением ( выходное напряжение равно входному). В приведенной выше схеме входное напряжение подается на неинвертирующую клемму микросхемы операционного усилителя, а инвертирующая клемма подключается к выходу операционного усилителя, через который подключена нагрузка, и на ней снимается выходное напряжение.
.
LM1458 Схемы
Архитектура LM1458 показана на рисунке ниже.
LM1458 Схематические диаграммы
LM1458 Спецификация| Количество ячевных | 2 |
| Суммарное напряжение питания (макс.) (+5В=5, +/-5В=10) | 36 |
| Суммарное напряжение питания (мин.) (+5В=5, +/-5В=10) | 6 |
| Рельс-рельс | № |
| ГБВт (тип.) (МГц) | 1 |
| Скорость нарастания (тип.) (В/мкс) | 0,5 |
| Vos (напряжение смещения при 25 C) (макс.) (мВ) | 6 |
| Iq на канал (тип.) (мА) | 1,5 |
| Vn при 1 кГц (тип.) (нВ/rtHz) | 30 |
| Рейтинг | Каталог |
| Диапазон рабочих температур (C) | от 0 до 70 |
Дрейф смещения (тип. ) (мкВ/Кл) | 0 |
| Входной ток смещения (макс.) (пА) | 500000 |
| КОСС (тип.) (дБ) | 90 |
| Выходной ток (тип.) (мА) | 45 |
| Архитектура | Биполярный |
2D-модель и размеры
Ниже представлена 2D-модель корпуса PDIP микросхем LM1458 вместе с его размерами в дюймах (миллиметрах). Следующая информация может быть использована для создания пользовательских посадочных мест ИС, а также для проектирования печатных плат и моделирования в САПР.
2D-модель и размеры
LM1458 Электрическая схема
Ниже приведена принципиальная схема LM1458.
LM1458. Используя лучшие умы мира, TI создает инновации, формирующие будущее технологий. Сегодня TI помогает более чем 100 000 клиентов изменить будущее.
Вы можете скачать этот таблиц данных для LM1458 -Datasheet по ссылке, приведенной ниже:
LM1458 Dataheet
. Использование Warnings. конфигурацию контактов, прежде чем заменять их в вашей схеме.
LM1458 FAQ
① Что такое LM1458?
LM1458 — это двойной операционный усилитель общего назначения (ОУ). Он имеет два встроенных усилителя с общим источником питания и синфазным напряжением. Это условие должно сделать оба усилителя зависимыми друг от друга.
② Существует ли схема простого функционального генератора на LM1458?
Здесь известна простая схема функционального генератора на LM1458. LM1458 — сдвоенный операционный усилитель общего назначения. Два операционных усилителя внутри LM1458 имеют общую цепь смещения, линию питания и не зависят друг от друга в работе.
③ Совместим ли двойной операционный усилитель LM1458 с pMOS?
LM1458 имеет широкий спектр рабочих условий и напряжений. Выход IC напрямую совместим практически со всеми устройствами CMOS, PMOS и NMOS. Микросхема также предлагает множество дополнительных функций, таких как высокая помехозащищенность, защита от короткого замыкания и низкое рассеивание мощности.
④ В чем разница между tl082 и LM358?
Тестирование было бы интересным, поскольку оно может показать различия между ними. Проверьте их таблицы данных, старые были лучше в предоставлении схем. LM358 и 1458 похожи, но имеют разные выходные каскады. TL082 имеет входной каскад на полевых транзисторах с выходом класса AB.
⑤ Как устроен генератор функций на основе операционных усилителей?
Четыре ОУ (по 2 от каждой ИС) используются в схеме функционального генератора. Первый операционный усилитель IC 1a подключен как нестабильный мультивибратор.
R1 — это резистор обратной связи, а C1 — это выходной сигнал времязадающего конденсатора IC 1a, который подается обратно на его неинвертирующий вход (вывод 3) от соединения R3 и R2.
Введение в LM1458 — Инженерные проекты
Сегодня я собираюсь подробно рассказать вам о знакомстве с LM1458. LM 1458 представляет собой сдвоенный операционный усилитель (ОУ) общего назначения, т.е. Всем привет! Я надеюсь, что у вас все будет в порядке и вы весело проведете время. Сегодня я собираюсь подробно рассказать вам о Знакомство с LM1458. Lm 1458 представляет собой сдвоенный операционный усилитель общего назначения (ОУ), т.е. он состоит из двух внутренних усилителей. Внутренние усилители имеют как общий источник питания, так и общую сеть смещения. Это сделано для того, чтобы их работа оставалась зависимой друг от друга.
Если источник питания и смещение не являются общими, они будут полностью независимыми. LM 1458 — это устройство, защищенное от короткого замыкания и не требующее внешних компонентов для частотной компенсации. LM 1458 считается идеальным усилителем для повторителей напряжения. Это связано с его работой без защелок и высоким диапазоном синфазного напряжения. LM 1458 обладает удивительными функциями, такими как защита от короткого замыкания, низкое энергопотребление и т. д. Lm-1458 имеет несколько различных применений в реальной жизни, например. Более подробная информация о LM 1458 будет представлена позже в этом руководстве.
Знакомство с LM1458
LM1458 — это двойной операционный усилитель общего назначения (ОУ). Он имеет два встроенных усилителя с общим источником питания и синфазным напряжением. Это условие должно сделать оба усилителя зависимыми друг от друга. LM 1458 имеет несколько удивительных особенностей. Например, низкое энергопотребление, работа без задержек, защита от короткого замыкания и т.
д. LM-1458 показан на рисунке ниже.
1. Штифты LM1458
- LM 1458 имеет всего восемь (8) контактов, имеющих отдельные функции.
- Все восемь контактов приведены в таблице ниже в периодическом порядке.
2. Распиновка LM1458
- Представление распиновки отображает конфигурацию всех контактов, кроме того, это помогает пользователям лучше понять их. Распиновка
- LM-1458 показана на рисунке ниже.
3. Пакеты LM1458
- LM 1458 имеет два разных типа пакетов, напр. ПДИП и СОИК.
- Оба этих пакета представлены в таблице ниже.
4. LM1458 Символическое представление
- Символ или символическое представление устройства показывает внутреннюю структуру этого устройства. Условное обозначение
- LM 1458 показано на рисунке ниже.
- Из рисунка выше видно, что LM 1458 имеет два встроенных усилителя, обозначенных как A и B на рисунке.
- Входы усилителя А подключены к пину №. 2 и 3 , а его выход подключен к контакту №. 8.
- Входы усилителя B подключены к пину №. 5 и 6 , а его выход подключен к контакту №. 8.
5. Схематическая диаграмма LM1458
- На этой диаграмме представлена внутренняя логика конкретного устройства. Принципиальная схема
- LM-1458 показана на рисунке ниже.
6. Номинальные характеристики LM1458
- Номинальные характеристики — это характеристика устройства, которая указывает количество напряжения, тока и мощности, необходимых для его нормальной работы в нормальных условиях. Характеристики
- LM 1458 подробно представлены в таблице ниже.
7. Электрические характеристики LM1458
- С каждым устройством связано несколько различных электрических характеристик, которые могут варьироваться от одного устройства к другому. Электрические характеристики
- LM-1458 приведены в таблице ниже.
8. Характеристики LM1458
- Основным и основным методом идентификации устройства специального назначения является его идентификация по его характеристикам. Функции
- играют жизненно важную роль при выборе и отказе от конкретного устройства.
9. Применение LM1458
LM 1458 имеет несколько различных применений в реальной жизни, некоторые из них приведены ниже.
- Компаратор.
- Суммин усилитель.
- Полосовой фильтр.
- Мультивибратор.
- Узкополосный фильтр.
- Усилитель постоянного тока.
- Интегратор или дифференциатор.
Подробное обсуждение Введение в LM1458 было дано в этом руководстве. В этом разделе были рассмотрены все важные моменты, касающиеся основного использования LM 1458.
Если какая-то информация упущена, сообщите нашей команде, чтобы обновить эту статью. Если у вас возникнут какие-либо проблемы, вы можете задать их нам в комментариях в любое время. Наша команда доступна 24/7 здесь. Позже я поделюсь дополнительными информативными уроками. А пока берегите себя 🙂
Теги:
Распиновка LM1458, основы LM1458, основы LM1458, начало работы с LM1458, как начать работу с LM1458, LM1458 протеус, протеус LM1458, Симуляция протеуса LM1458, как использовать LM1458,
-Автор сайта
седзаиннасир
Я Сайед Заин Насир, основатель The Engineering Projects (TEP).
