Каковы основные технические характеристики токарно-винторезного станка 1М63МФ101. Для чего предназначен данный станок. Какие операции можно выполнять на 1М63МФ101. Чем отличается от базовой модели 1М63Б.
Назначение и область применения токарно-винторезного станка 1М63МФ101
Токарно-винторезный станок модели 1М63МФ101 предназначен для выполнения разнообразных токарных работ по обработке деталей средних и крупных размеров в условиях единичного и мелкосерийного производства. Станок позволяет производить следующие основные операции:
- Наружное и внутреннее точение цилиндрических и конических поверхностей
- Растачивание отверстий
- Сверление
- Нарезание различных типов резьб (метрической, модульной, дюймовой, питчевой)
Конструкция станка обеспечивает высокую жесткость и виброустойчивость, что позволяет использовать современный режущий инструмент и вести обработку на повышенных режимах резания.
Основные технические характеристики станка 1М63МФ101
Токарно-винторезный станок 1М63МФ101 имеет следующие ключевые параметры:
- Наибольший диаметр обработки над станиной — 630 мм
- Наибольший диаметр обработки над суппортом — 350 мм
- Расстояние между центрами — 1500 мм
- Мощность главного привода — 18,5 кВт
- Диапазон частот вращения шпинделя — 12,5-1600 об/мин
- Диапазон продольных подач — 0,06-1,4 мм/об
- Диапазон поперечных подач — 0,024-0,518 мм/об
- Масса станка — 4400 кг
Особенности конструкции токарного станка 1М63МФ101
Станок 1М63МФ101 имеет ряд конструктивных особенностей:
- Повышенная мощность главного привода по сравнению с базовой моделью 1М63Б
- Наличие устройства цифровой индикации для повышения точности обработки
- Механический привод верхней части суппорта для точения длинных конусов
- Быстрое перемещение суппорта в продольном и поперечном направлениях от отдельного электродвигателя
- Широкий диапазон частот вращения шпинделя и величин подач
Чем отличается станок 1М63МФ101 от базовой модели 1М63Б?
Основные отличия токарно-винторезного станка 1М63МФ101 от базовой модели 1М63Б:
- Увеличенная мощность главного привода — 18,5 кВт вместо 15 кВт
- Наличие устройства цифровой индикации (УЦИ) для контроля перемещений
- Расширенный диапазон частот вращения шпинделя
- Модернизированная конструкция передней бабки и коробки скоростей
- Улучшенная система смазки и охлаждения
Эти усовершенствования позволили повысить производительность и точность обработки на станке 1М63МФ101 по сравнению с базовой моделью.
Где применяется токарный станок 1М63МФ101?
Благодаря своим техническим характеристикам и универсальности, токарно-винторезный станок 1М63МФ101 находит широкое применение в различных отраслях промышленности:
- Машиностроение
- Судостроение
- Авиационная промышленность
- Нефтегазовая отрасль
- Ремонтные и инструментальные цеха
Станок эффективно используется как в серийном производстве, так и при изготовлении единичных деталей сложной формы.
Органы управления токарным станком 1М63МФ101
Для удобства работы станок 1М63МФ101 оснащен следующими основными органами управления:
- Рукоятки выбора частот вращения шпинделя
- Рукоятки настройки величин подач и шагов резьбы
- Кнопки включения быстрых перемещений суппорта
- Рукоятки ручных перемещений суппорта и салазок
- Тумблеры включения систем охлаждения и освещения
- Переключатели направления вращения шпинделя
Расположение органов управления обеспечивает удобный доступ к ним с рабочего места оператора станка.
Преимущества токарного станка 1М63МФ101
К основным достоинствам токарно-винторезного станка 1М63МФ101 можно отнести:
- Высокую мощность и жесткость конструкции
- Широкий диапазон технологических возможностей
- Наличие УЦИ для повышения точности обработки
- Возможность обработки крупногабаритных деталей
- Удобство управления и настройки
- Высокую надежность и долговечность
- Универсальность применения
Эти преимущества делают станок 1М63МФ101 эффективным оборудованием для выполнения широкого спектра токарных работ.
Технологические возможности станка 1М63МФ101
Токарно-винторезный станок 1М63МФ101 позволяет выполнять следующие технологические операции:
- Обтачивание наружных цилиндрических и конических поверхностей
- Растачивание отверстий и внутренних поверхностей
- Подрезание торцов и уступов
- Отрезание заготовок
- Сверление, зенкерование и развертывание отверстий
- Нарезание наружных и внутренних резьб различного профиля
- Накатывание рифлений
- Обработка фасонных поверхностей с помощью копиров
Благодаря широкому диапазону скоростей и подач станок позволяет оптимально настроить режимы резания для различных материалов и видов обработки.
Мультимедийный телевизор из монитора. Прошивка firmware LAMV59.bin
В данной статье я расскажу о универсальной телевизионной плате на чипе V59, которая, в отличии от TV платы на чипе V29, не только умеет работать с видео сигналом через VGA, HDMI, AV, RF порты, но и с легкостью воспроизводит видео, музыку, отображает текст и изображения с флеш носителя. При этом, ее стоимость, в отличии от облегченного варианта, выше всего на 2 доллара.
Минимальная комплектация телевизионного скалера (LA. MV9.P V59) стандартная – универсальная плата, IR приемник и пульт дистанционного управления. Кстати, от предыдущей модели, эта — укомплектована пультом ДУ с надписями не на китайском языке, а на английском, что не может не радовать.
Для переделки монитора в мультимедийный телевизор вначале нужно найти datasheet на модель матрицы, которая находится в нем. Для поиска прошивки “LAMV59.bin” под определенную матрицу понадобится следующая информация: напряжение питания матрицы и ее рабочее разрешение. Также для подсоединения шлейфа матрицы к универсальной телевизионной плате понадобится распиновка контактов матрицы, которую тоже можно взять из datasheet на нее. Нужно сделать так, чтобы, при помощи шлейфа, распиновка контактов на матрице, соответствовала распиновке на универсальной плате. Распиновку контактов скалера можно найти на 9й странице инструкции (manual.pdf), которая находится в архивах, ссылки на них приведены в конце статьи.
Мне попалась матрица (HT190WG1-600), которая соединялась с платой управления монитора через плоский шлейф. Из-за этого пришлось изрядно повозиться, чтобы соединить матрицу с универсальным телевизионным скалером. Чтобы удлинить шлейф матрицы, я допаял часть IDE шлейфа, а место пайки залил термоклеем для придания дополнительной жесткости.
На плате питания монитора присутствовали контакты +15v, +5v, +3.3v, GND, ON/OFF, A-dim, B-dim. На скалере контакты +12v, GND, BLON, ADJ. Соединять их нужно по смыслу, BLON – ON/OFF, ADJ – A-dim, GND – GND. Но вот 12v на блоке питания не оказалось. При замере напряжения контакта +15v по факту оказалось +18v. Пришлось выкручиваться. Т.к. подключаемая матрица монитора имела питание +5v (а такой контакт на БП имелся), то было принято решение подать на универсальную телевизионную плату питание +5v, в обход микросхемы, понижающей напряжение питания. Т.е я выпаял дроссель по выходу преобразователя питания и на одну из его контактных площадок (ведущую к остальной части схемы) подал имеющиеся +5v.
С кнопками я решил не возиться, т.к. знаю по собственному опыту, к ним практически никогда не касаешься, а управление всегда осуществляется через пульт. Инфракрасный датчик подключил по упрощенной схеме, которая приведена на странице 7 инструкции (manual.pdf).
Чтобы прошить скалер V59, как я писал выше, следует скачать архив с прошивками для определенного типа чипа тюнера R840 или R842. Эту информацию можно увидеть на самом чипе. Затем, по названию матрицы выбрать папку с прошивкой. Файл прошивки закинуть на флеш носитель, вставить его в USB скалера, включить питание. Сразу после включения начнется прошивка, а когда индикатор на флеш носителе перестанет мигать, значит прошивка закончена. Если прошивка по названию матрицы в архиве отсутствует, значит следует подобрать прошивку по напряжению питания матрицы, разрешению экрана. Так на мою матрицу HT190WG1-600 подошла прошивка от матрицы HSD170MGW1.
В отличии от универсальной платы на чипе V29, процессор и чип тюнера платы V59 греется внушительней. Ради перестраховки, отрезал небольшие кусочки от большого радиатора и приклеил их на термоклей.
Архив с прошивками и инструкцией на универсальную телевизионную платы модели LA. MV9.P V59 с тюнером R840 можно скачать здесь:
Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R840
Архив с прошивками и инструкцией на модель платы LA. MV9.P V59 с тюнером R842 можно скачать здесь:
Download the firmware LAMV59.bin and manual Universal LCD Controller Board TUNER R842
Если у Вас модель платы V29, и Вам нужны прошивки под нее, то Вам на СЮДА.
Если у Вас модель платы V56, и Вам нужны прошивки под нее, то Вам на СЮДА.
Дамп загрузчика для платы V59 предоставил пользователь dimon722. Файл можно скачать здесь: http://best-chart.ru/download/V59_dump.bin.
M190pw01 v0 pdf
| Rank: | #95,548 |
| Author: | Carlo Cooper |
| Language: | English (Spanish) |
| Pages: | 376 |
| PDF Size: | 512 KB |
| ePub Size: | 952 KB |
| Last Publisher: | Gavok (January 12, 2015) |
| ISBN-10: | 8794422306 |
| ISBN-13: | 282-2-93285-508-6 |
| Downloaded: | 23307 |
| Price: | Free* [*Free Regsitration Required] |
m190pw01 v8 p s v0 1_20101105 — m190pw01 v8 p s v0 1. … 网页 资讯 视频 图片 知道 贴吧 采购 地图 文库 | 搜试试 7 悬赏文档. 全部 doc ppt txt pdf xls. OEM 1.75 Mm Diameter Large Spool Green GENUINE MakerBot PLA Filament. OEM 1.75 Mm Diameter Large Spool Green GENUINE MakerBot PLA Filament,Find many great new & used options and get the best deals for GENUINE MakerBot PLA Filament, 1,75 Mm Diameter, Large Spool, Green — OEM at the best online prices at , Free shipping for many products.PLA Filament OEM 1.75 Mm Diameter Large Spool …
Refresh and try again. Bgus Romadhon rated it liked it Sep 19, sisawndono Just a moment while we sign you in to your Goodreads account. Muhaimin Romadhon rated it it was amazing Feb 06, Kartika rated it really liked it Feb 16, Syurya Diantina rated it it was amazing Mar medsiinal, Annisa Fajar rated it did not like it Aug 23, Duantara rated it really liked it Oct 08, Return to Book Page. 0 Comment 1000 MICROFARAD 25V CAPACITOR DATASHEET PDF. uf 25v Aluminum Electrolytic Capacitors are available at Mouser Datasheet, Bi-Polar/Non-Polar Electrolytic Capacitors, Radial, uF,… G220SW01 V0 PDF — GSWV0 Datasheet PDF Download — LCD Module, GSWV0 data sheet. Original Gvn01 v.0 v0 inch LCD screen display panel for AUO *. Original Gvn01 v.0 v0 inch L . T190PW01V0 lcd use for PDA & Handheld, GPS, PSP, Industrial & Medical & Military, Laptop, Electronic Equipments; Email: [email protected] Tel:0086-755-82993930
Panel ModelG121X1-L04M170ETN01.1G104X1-L04G121X1-L03AT070TN94G070VW01 V0G150…
M190PW01-V0 Datasheet PDF. Please note the delivery estimate is greater than 11 business days. Get the item you ordered or get your money back. Malta Friend drac’s Project: Necessary Accessories for turning this bare LCD to desktop monitor: Read more about the condition. M190PW01-V0 Datasheet PDF. Size of controller board: Packaging should be the same as what is found in a retail store, unless the item is handmade or was packaged by the manufacturer in non-retail packaging, such as an unprinted box or plastic bag. 请输入内容： 全部 doc pdf ppt xls txt … (奇美) m190a1-l01 cmo(奇美) m190a1-l02 cmo(奇美) m190a1-l07 auo(友达) m190pw01 v0 boe(京东方) 19″ ht190wg1-100 mtd(元盛) m190mww1-101 mtd(元盛) m190mww1-201 三星 ltm190m2-l01 三星 ltm190m2-l31 auo(友达) a201sn01_v3.01 auo(友达) … AUO 19″ LCD Panel for Monitor，Increase brightness，Add touch，Total solution kits，Customized display，Connector，M190PW01 V8,AUO,Wide View Angle,Matte,MonitorHighbrightness LCD Panel,Touch LCD Panel,Raspberry Pi, LCD Module, Graphic LCD Module, TFT LCD, OLED Display, LCD Display, LCD Panels and so on Customized display etc. G065VN01 V2 PDF — GVN01 V2 is inch LCD-TFT display module with x resolution ( landscape view) from AUO Co., without TFT controller, interface: LVDS. Cheap screen display,
M190PW01 V5 2. General Description This specification applies to the 19 inch-wide Color TFT-LCD Module M190PW01. The display supports the WXGA+ (1440(H) x 900(V)) screen format and 16.7M colors. All input signals are 2 Channel LVDS interface compatible. This module does not contain an inverter card for backlight. . 2.1 Display Characteristics M190EN02/03/04 — M190PW01-V0 LM190E03 / 04 / 05 — LC150X02 LM190WX1-TLA1 HYDIS HT17E11 / E12 / E13 LG-PHILIPS LM170E01 / 02 — LM171W01 LTM170EX-L01 — LTM170E06-L02/04 LTM190EX-L01/05/21/31 LCD panel manuf. LCD Panel cod. SAMSUNG LTM170EU-L01/11/21/25 DA3424-03 Dimensiones / size : 180mm x 45mm Conector control / Control connector HR I04L10016 Матрица M190PW01 V0 и программное обеспечение материнской платы HD_T7050H_V1.3A обеспечивают просмотр изображения в высоком качестве HD при разрешении 1440×900 пикселей в стандарте графического разложения 720p (HD Ready). M185XW01-V0 PDF データシート | M185XW01-V0 Search M185XW01-V2 PDF データシート | M185XW01-V2 Search M185XW01-V4 PDF データシート | M185XW01-V4 Search
M190PW01 V0 PDF — 1/ MPW01 V0. (V) Preliminary Specification. Final Specification. Module. 19” WXGA+ Color TFT-LCD. Model Name. MPW01 V0. Buy low price, high quality The M190PW01 V0 (Alias: M190PW01 V.0) is a 19.0 inch diagonal a-Si TFT-LCD display panel product from AU Optronics Corp. (hereafter called AUO), with an integral CCFL backlight system, without backlight driver, without touch screen.It features an operating temperature range of 0 ~ 50°C , a storage temperature range of -20 ~ 60°C , and the maximal vibration level of 1.5G (14.7 m/s²). ICL7660 INTERSIL PDF — Mouser offers inventory, pricing, & datasheets for ICL Switching Voltage Renesas / Intersil, Switching Voltage Regulators CMOS VOLT CONVERTER 8. The Maxim M190PW02 V0, AUO M190PW02 V0 , inch , stock available at LCDs-Display.com, Request Price for M190PW02 V0 from AUO LCD Panel Distributor — LCDs-Display.com Offer LCD Display, LCD Controller Board, Touch Screens, LCD/LED VIDEO WALL, Laptop LCD Screen, Spectrakiosk, stretched Lcd.
EIZO L565 PDF — With its FlexScan L model, Eizo is now represented in the 17in. LCD monitor market, which is fast becoming the ‘sweet spot’ for office use. Find great B133XW03 V 0 PDF — AUO BXW03 V0 datasheet 2 files, stocks, suppliers. a-Si TFT-LCD, ‘, ×, nit, (Typ.), K color, 60Hz, WLED, LVDS (1 ch, 6-bit). AU OPTRONICS BXW01 V … Buona sera a tutti, volevo chiedere se fosse possibile determinare un piccolo controller VGA/Hdmi per il pannello in oggetto. Quelli che ho trovato riguardano il pannello m190PW01 V0; andrà bene lo stesso? Controller Board(NT68676 / NTA92C / PCB800099 / TV Board V59) DIY KITS for 10-inch to 46-inch LCD/LED The list of some LCD models Panel Maker : Panel: Green C&C : Frontek : TDK: INNOLUX: AT070TN94 F (V01) Gh580A(A1) R236HFE-L30: GH519A(A16) V236BJ1-LE2: GH515A(A12) CMIMEI: G070Y2-T02: Gh501B(A1)
TFT-LCD Datasheet(PDF) — AU Optronics Corp., — B156HW01V7 Datasheet, FHD 16:9 color TFT-LCD LED Backlight, AU Optronics Corp., — G084SN05V7 Datasheet, AU Optronics Corp., — M170EG01VH Datasheet m190pw01 19 au bn07-00350a m190pw01 v0 19 au bn07-00440a m190pw01 v1 19 au bn07-00426a m195rtn01.0 19.5 au bn07-01312a m200rw01 v0 20 au bn07-00893a a201sn01 20.1 au bn07-00177a a201sn02 20.1 au bn07-00314a m201ew01 20.1 au bn07-00251a m201ew02 20.1 au bn07-00371a m201ew02 v9 20.1 au bn07-00430a m201ew02 v8 20.1 au bn07-00402a m201ew02 vd 20.1 … dell xps m1330 disassembly pdf; lp150x08 datasheet pdf; lg m4210c ba pdf; canon 6300dn pdf; alpine h900 pdf; le48fhdf3300zta manual pdf; m190pw01 v0 pdf; ea241wm bk pdf; dc 7900 quickspecs pdf; decreto 45490 ricms sp pdf M190PW01-V0 CHIMEI LM170E01/02 LM171W01 LM190E03/04/05 LM190WX1-TLA1 LG-PHILIPS LTM170EU-L01/11/21/25 LTM170EX-L01 LTM170E06-L02/04 LTM190EX-L01/05/21/31 SAMSUNG Fabric. Panel LCD LCD PANEL MARCA TV MODELO 1942-67A Equivalencias : Referencia original Disponible. HR I06L10001 LC171W03-A4/B3 LM171W03-A04 LC 150X01-SL01/A3
SGM4812 | Signal To Noise Ratio | Amplifier … SGM4812
M190PW01 V0, AUO M190PW01 V0 , duim , voorraad beskikbaar by LCDs-Display.com, Versoekprys vir M190PW01 V0 van AUO LCD-paneelverspreider — LCDs-Display.com COMMAX CDV-71BE PDF — Manufacturer. COMMAX. Part number. CDVBE. LCD screen. 7″ TFT-LCD. Supply voltage. V AC. Size. xx53 mm. Working temperature, °C. Thank you for … LN52A550 MANUAL PDF — Wed, 05 Dec GMT samsung ln52a manual pdf — View and. Download. Samsung. LN32AP3F quick setup manual online. LN32AP3F . samsung ln52a manual pdf. View and AUO 5,7 G057VN01 V0 9. Nov. 07 PS-LD0602-004 1 AUO 6,5 G065VN01 V2 23. Apr. 09 internal control! AUO 7,0 G070VTN01.0 3. Mai. 13 PS-LD0101-x-140 AUO 7,0 C070VW02 11. Mai. 06 PS-LD0101-x-150 AUO 7,0 G070VW01 V0 15. Mai. 09 internal control! AUO 8,4 G084SN05 V8 23. Mrz. 09 internal control! AUO 10,4 G104SN01 V1 11. Feb. 09 internal control! AUO 10 …
G190SF01 V0 of AUO / Solar Technologies is a leading global supplier specializing in Thin Film Transistor Liquid Crystal Display (TFT-LCD) products, including the G190SF01 V0 of AUO. We are focused on delivering the highest level of quality service to assist you with your immediate and long term display requirement. We offer you the benefits of our global network of resources and trusted … M170EG01-V0 M190EN02/03/04 HYDIS I04L10014 HT17E11-200/300 — HT17E12/13 INVERTERS 6 LAMPARAS FIF1766-31A LG-PHILIPS … M190EN02/03/04 — M190PW01-V0 Marca / Brand Model Observaciones / Remarks . HR I06L10001 INVERTER ORIGINAL REFER. EQUIVAL. FIF1766-31A Gh203A … 搜索排行榜; 型号索引： a b c d e f g h i j k l m n o p q r s t u v w x y z 0 1 2 3 4 5 6 7 8 9 71; 72; 73; 74; 75; 76; 77; 78; 79; 80 >> << 51-55; 56-60; 61 … M190PW01 V0 M190A1-L07 C2 A00 Mar.-26-2008 Add Second Panel list in Item 5 LTM190M2-L31 Add L1908w MODEL In Item 13 T98MGHDBW9HPNNE T98AGHDDW9HPDNE T98AGHDBW91HNNE T98SGHDBW91HNNE Add L1908wm MODEL In Item 13 T98MGHDBW9HPNNE T98AGHDBW91HNNE T98SGHDBW91HNNE T98MGHDBW9HPNNE Add L1908wi MODEL In Item 13 T98SGHDKW91HNNE … G057VN01 V2 PDF — GVN01 V2. Page 2. Version GVN01 V2 Product Specification. (Preliminary). GVN01 V2. Color TFT-LCD Module. (HMI, FA. GVN01 V2 is inch LCD-TFT display module
Average response time, less than 10 minutes! We cover all major LCD and IC suppliers! The difference: Most display and IC locators collect data using web scrapers which many times offers outdated and obsolete data, while LCDSearch.com contacts hundreds of supplier daily to bring you the most comprehensive worldwide information available! Bu full kit. Ancak TV yapmaz. Monitörü tekrar çalışır duruma getirir. Elinizdeki panel ile birebir uyumlu. Full kit olduğu için biraz tuzlu. Sizin monitörün daha tanıdık olan kodu ise M190PW01… Ancak satıcıdan PV190WLCM ile sorunsuz çalışacağının teyidini alın.
TMS150XG1-10TB.pdf ˾ ӣ ڣ ˾ ַ · ӱ 3109
Plik UP056D01 V0.pdf na koncie użytkownika tomix244 • folder Matryce LCD • Data dodania: 20 sie 2014 M190PW01-V0 Datasheet PDF. Get an immediate offer. Read more about the condition. See all condition definitions – opens m190pw1 a new window or tab Seller assumes all responsibility for this listing. See the seller’s listing for full details. This is a private listing and your identity will not be disclosed to anyone except the seller. A V3 A080SN03 A080SN01 V3 V0 8 inch LCD screen display. For example, remember the country or language you selected to visit the pages, and are not used for marketing purposes. Add to cart to save with this special offer. We understand the concerns and frustrations you might have, and will try our best to resolve the issues.
请输入内容： 全部 DOC PDF PPT XLS TXT … M190PW01-V0 Preliminary 2006-04-28宽屏,169电视屏19inch. Product Specification. AU OPTRONICS CORPORATION. M190PW01 V0 ( V ) Preliminary Specification ( ) Final Specification. Module Model Name. 19” WXGA+ … electrodinamica jackson pdf; ccna exploration conceptos y protocolos de enrutamiento pdf; luciano de samosata obras pdf; m190pw01 v0 pdf; bernard guerrien pdf; leonardo sciascia gli zii di sicilia pdf; foundations of the stereoscopic cinema lenny lipton pdf; hk23f dc5v shg pdf; grzegorz kasdepke co to znaczy pdf; barlaan at josaphat pdf beko_tv_ch_12,6 — Free download as PDF File (.pdf), Text File (.txt) or view presentation slides online. O Scribd é o maior site social de leitura e publicação do mundo. Buscar Buscar
M190PW01 V0 2. General Description This specification applies to the 19 inch-wide Color TFT-LCD Module M190PW01. The display supports the WXGA+ (1440(H) x 900(V)) screen format and 16.7M colors. All input signals are 2 Channel LVDS interface compatible. This module does not contain an inverter card for backlight. . 2.1 Display Characteristics M190PW01-V0 Datasheet PDF Please enter a number less than or equal to Delivery times may vary, especially during peak periods. Instruction to connect the controller board to the LCD more details click here: Malta Friend drac’s Project: Please don’t revise the voltage jumper setting on the lcd controller board before confirmation from us, because wrong revising of this volt age will get … Information about the files in archive: Decompress result: OK: Extracted files: 1: File name: Text : Panel_AUO_M190PW01_V0_(0H_0J)_0_[DS].pdf: Global LCD Panel Exchange Center www.panelook.com Product Specification M190PW01 V0 (0H/0J) AU OPTRONICS CORPORATION ( V ) Preliminary Specification ( ) Final Specification Module 19″ WXGA+ Color TFT-LCD Model Name M190PW01 V0 … 维库电子市场网为您提供m190pw01 v0，友达 19.0寸 m190pw01 v0 液晶模组 1440×900，大量现货产品信息，本信息由安德泰电子有限公司发布，包含了m190pw01 v0，友达 19.0寸 m190pw01 v0 液晶模组 1440×900，大量现货的相关信息，电子元器件采购就上维库电子市场网（www.dzsc.com）。 The AUO M190PW01 V0 price is based on quantities of 10 or less. For bulk pricing or a long term supplier relationship, please call or email us to discuss. For the M190PW01 V0 pdf datasheet or detailed specifications of the M190PW01 V0 or other LCD items from AUO, please email us at [email protected] or call us at 888-394-6077 at we’ll be happy to provide one. G190EG01-V0 of AUO / Solar Technologies is a leading global supplier specializing in Thin Film Transistor Liquid Crystal Display (TFT-LCD) products, including the G190EG01-V0 of AUO. We are focused on delivering the highest level of quality service to assist you with your immediate and long term display requirement. We offer you the benefits of our global network of resources and trusted … Инвертор: T370HW04 V0 LED Driver BD. 37T06-D04 ШИМ Инвертора: HV9982 Ключи Инвертора: P3506DD, 18N20GS, P2504BDG Power: LGP3237-10Y P/N: EAY61770201 IC_Power: VIPER27L (Standby), SG6961 (PFC), L6599 FET_Power: 13NM60N (PFC), 04N60C3 Main: EAX61766102 (0) Tuner: TDTJ-S001D — EBL60721201 T190PW01 lcd use for PDA & Handheld, GPS, PSP, Industrial & Medical & Military, Laptop, Electronic Equipments; Email: [email protected] Tel:0086-755-82993930
https://nota-uyuta.ru/gzrk/839164-complete-guide-to-rakshasas/
https://nota-uyuta.ru/gzrk/839163-aecma-s1000d/
https://nota-uyuta.ru/gzrk/839162-catalogos-de-muebles-de-bao/
https://nota-uyuta.ru/gzrk/839161-magazyn-ckm/
1м63мф101 станок токарно-винторезный универсальный повышенной мощности паспорт, схемы, описание, характеристики
Сведения о производителе токарно-винторезного станка 1м63мф101
Производитель токарного станка модели 1м63мф101 — Тбилисский станкостроительный завод им. С.М. Кирова.
Станки, выпускаемые Тбилисским станкостроительным заводом им. Кирова
1М63МФ101 станок токарно-винторезный универсальный повышенной мощности. Назначение, область применения
Базовой моделью при проектировании станка 1М63МФ101 является станок 1М63Б.
Токарно-винторезный станок 1М63МФ101 с УЦИ предназначен для обработки деталей средних и больших размеров, в условиях единичного и мелкосерийного производства.
На станке 1м63мф101 можно производить наружное и внутреннее точение, включая точение конусов, растачивание, сверление и нарезание резьб (метрической, модульной, дюймовой и питчевой).
Технические характеристики и жесткость конструкция станины, каретки, шпинделя станка позволяют полностью использовать возможности работы на высоких скоростях резания с применением резцов из быстрорежущей стали или оснащенных пластинами из твердых сплавов при обработке деталей из черных и цветных металлов.
Суппорт станка 1м63мф101 имеет механическое перемещение верхней части, позволяющее производить точение длинных конусов. Точение коротких конусов также осуществляется движением верхней части суппорта.
Изменение величин подач и настройка на шаг нарезаемой резьбы осуществляются переключением зубчатых колес коробки подач и настройкой гитары сменных шестерен.
Суппорт имеет быстрое перемещение в продольном и поперечном направлениях, которое осуществляется от индивидуального электродвигателя.
Основные технические характеристики токарно-винторезного станка 1м63мф101
Изготовитель — Тбилисский станкостроительный завод им. С.М. Кирова.
- Наибольший диаметр заготовки типа Диск, обрабатываемой над станиной — Ø 630 мм
- Наибольший диаметр заготовки типа Вал, обрабатываемой над суппортом — Ø 350 мм
- Расстояние между центрами — 1500 мм
- Высота центров — 350 мм
- Мощность электродвигателя — 18,5 кВт
- Вес станка полный — 4,4 т
Шпиндель токарно-винторезного станка 1м63мф101
- Конец шпинделя — по ГОСТ 12593 (Концы шпинделей фланцевые под поворотную шайбу и фланцы зажимных устройств)
- Номинальный диаметр конуса D = 139,719 мм, условный размер конца шпинделя — 8
- Внутренний (инструментальный) конус шпинделя — Морзе 6
- Диаметр сквозного отверстия в шпинделе — Ø 80 мм
- Пределы чисел прямых оборотов шпинделя в минуту (22 ступеней) — 12,5..1600 об/мин
- Пределы чисел обратных оборотов шпинделя в минуту (11 ступеней) — 22,4..2240 об/мин
- Диаметр стандартного патрона — Ø 400 мм
Подачи и резьбы токарно-винторезного станка 1м63мф101
- Пределы продольных подач — 0,06..1,4 мм/об (32 ступени)
- Пределы поперечных подач — 0,024..0,518 мм/об (32 ступени)
- Пределы подач резцовых салазок — 0,019..0,434 мм/об (32 ступени)
- Пределы шагов резьб метрических — 1..224 мм (46 размеров)
- Пределы шагов резьб модульных — 0,25..56 модулей (37 размеров)
- Пределы шагов резьб дюймовых — 28..0,25 ниток на дюйм (31 размеров)
- Пределы шагов резьб питчевых — 112..0,5 питчей (30 размеров)
Модификации токарного винторезного станка 1М63
1М63 — следующее поколение 163-й серии, станок заменил модель 163, начало выпуска 1968 год.
1М63Ф306 — токарно-винторезный станок с ЧПУ, начало серийного выпуска 1973 год.
1М63Ф101 – токарно-винторезный станок с УЦИ, обеспечивающим отсчет поперечного перемещения суппорта, начало серийного выпуска 1976 год.
1М63Б, 1М63БГ, 1М63БФ101 – токарно-винторезные быстроходные повышенной мощности.
1М63Д, 1М63ДФ101 — токарно-винторезные, Тбилиси, 1983 год.
1М63М, 1М63МФ101 — токарно-винторезные повышенной мощности, Тбилиси, 1986 год.
1М63МФ30 — токарный станок с ЧПУ Электроника НЦ-31, Тбилиси.
1М63МС5 — токарно-винторезный станок 163 серии, Тбилиси, 1991 год.
Габаритные размеры рабочего пространства токарного станка 1м63мф101
Габаритные размеры рабочего пространства станка 1м63мф101
Посадочные и присоединительные базы токарного станка 1м63мф101
Габаритные размеры рабочего пространства станка 1м63мф101
Общий вид токарно-винторезного станка 1м63мф101
Фото токарно-винторезного станка 1м63Бф101

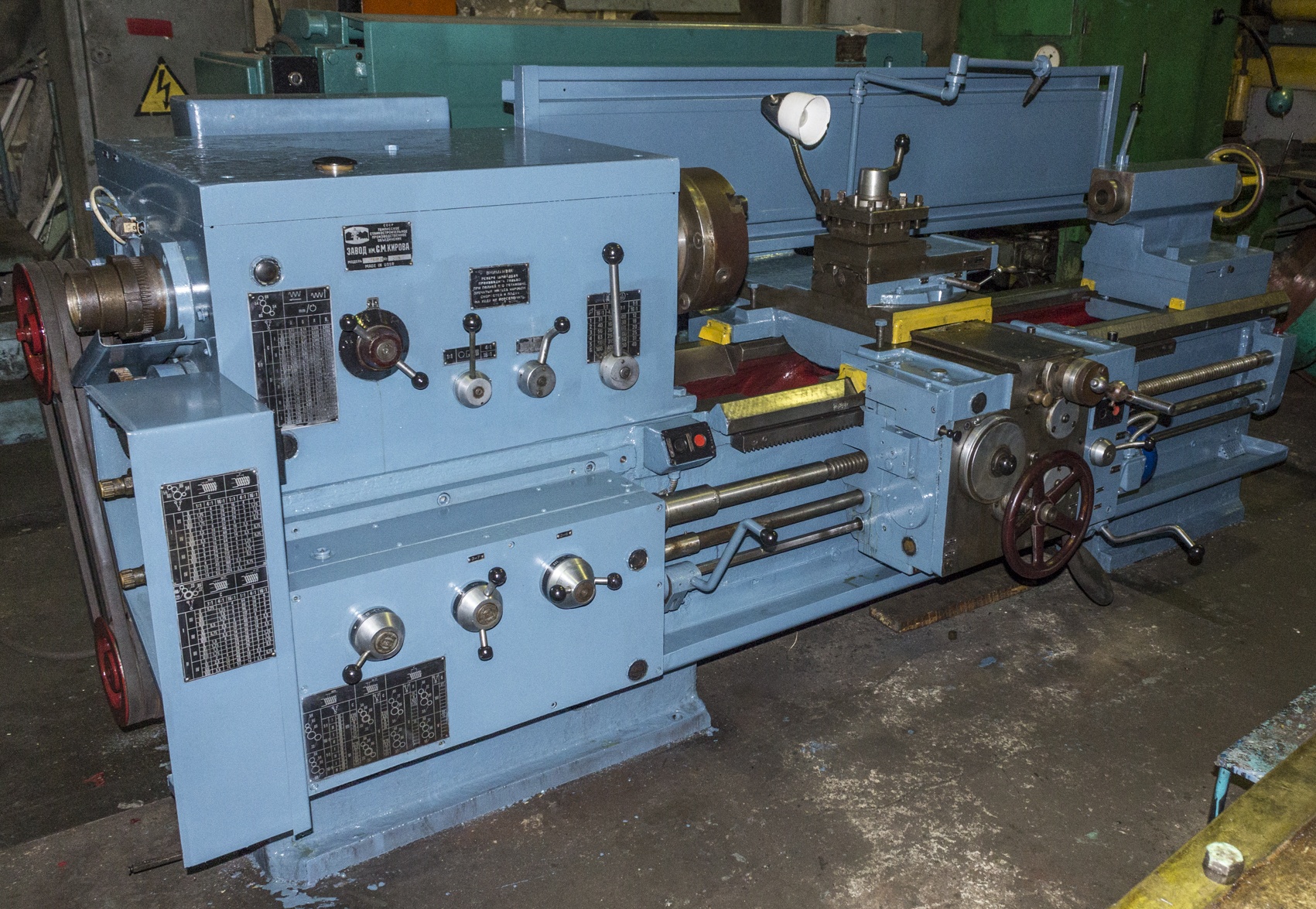

Фото токарно-винторезного станка 1м63мф101
Фото токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Фото токарно-винторезного станка 1м63мф101
Фото токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Расположение основных узлов токарно-винторезного станка 1м63мф101
Расположение основных узлов токарно-винторезного станка 1м63мф101
- Сменные шестерни — М63Б.08.000
- Бабка передняя — М63М.20.000
- Ограждение патрона — М63Б.19.000
- Фартук — М63М.60.000
- Суппорт — М63М.40.000
- Электрооборудование — М63М.18.000
- Ограждение — М63М.81.000
- Ограждение — М63М.81.000
- Бабка задняя — М63М.30.000
- Станина — М63М.16.000
- Электродвигатель — М63М.17.000
- Коробка подач — М63Б.70.000
- Кожух защитный — М63Б.95.000
- Люнет подвижный — М63М.10.000
- Люнет неподвижный — М63М.11.000
Расположение органов управления токарно-винторезным станком 1м63мф101
Расположение органов управления токарно-винторезным станком 1м63мф101
Расположение органов управления токарно-винторезным станком 1м63мф101. Скачать в увеличенном масштабе
Органы управления токарно-винторезного станка 1м63мф101 и их назначение
- Рукоятка установки частоты вращения шпинделя
- Рукоятка установки нормального и увеличенного шага резьбы и деление на многозаходные резьбы
- Рукоятка установки правой и левой резьб и подач
- Кнопка фиксации ограждения патрона
- Рукоятка установки частоты вращения шпинделя
- Рукоятка плунжерного насоса смазки направляющих продольного перемещения суппорта и ходового винта
- Вытяжная кнопка включения механической поперечной подачи суппорта
- Тумблер включения местного освещения
- Вытяжная кнопка включения механической поперечной подачи суппорта
- Рукоятка включения механического перемещения верхнего суппорта (резцовых салазок)
- Рукоятка поворота и крепления резцовой головки
- Головка зажима и разжима сухаря крепления каретки
- Рукоятка ручной поперечной подачи верхнего суппорта
- Кнопка включения ускоренного перемещения (быстрых ходов) суппopта
- Тумблер переключения на точение конусов и цилиндров
- Тумблер включения насоса охлаждения
- Переключатель подач дистанционного управления
- Рукоятка креплении пиноли задней бабки
- Маховик перемещения пиноли задней бабки
- Рукоятка маховика
- Рукоятки управления фрикционом
- Рукоятка включения гайки ходового винта
- Кнопочные станции включения и выключения главного привода
- Маховик ручного продольного перемещения суппорта
- Кнопочные станции включения и выключения главного привода
- Рукоятки управления фрикционом
- Рукоятка настройки наладки шага резьбы и отключения вращения ходового винта
- Рукоятка настройки на величину шага резьбы и подачи
- Рукоятка выбора резьбы
- Рукоятка выбора величины подач и шага резьбы
- Квадрат вала шкива для деления на многозаходные резьбы
- Выключатель вводной
- Указатель нагрузки
- Сигнальная лампа включения электромагнитного тормоза
- Сигнальная лампа наличия напряжения
- Сигнальная лампа — аварийная
Кинематическая схема токарно-винторезного станка 1м63мф101
Кинематическая схема токарно-винторезного станка 1м63мф101
Схема кинематическая токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Схема расположения подшипников токарно-винторезного станка 1м63мф101
Схема расположения подшипников токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Подшипники опор шпинделя токарного станка 1М63МФ101
Шпиндель станка 1М63МФ101 смонтирован на 2-х подшипниках:
- 91. Передний подшипник № 2-697928Л роликовый радиально-упорный, конический (с коническими роликами), двухрядный, широкой серии.
- 90. Задний подшипник № 2-17722Л роликовый радиально-упорный, конический (с коническими роликами), однорядный.
Описание конструкции основных узлов токарно-винторезного станка 1м63мф101
Коробка скоростей токарно-винторезного станка 1м63мф101
Коробка скоростей токарно-винторезного станка 1м63мф101
Коробка скоростей токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Коробка скоростей крепится к левой головной части станины. Приводной шкив 6 (рис. 5) коробки скоростей получает движение от электродвигателя через клиноременную передачу.
Регулирование механизма главного движения ступенчатое. Вращение шкива приводит в движение целый ряд шестерен коробки скоростей, последовательным переключением которых можно получить 24 скорости вращения шпинделя, из которых две перекрываются. Самые высокие шесть скоростей шпиндель получает непосредственно от вала 7, что способствует резкому повышению КПД станка при работе на высоких скоростях, а также значительному уменьшению шума.
Установка определенных частот вращения шпинделя осуществляется передвижением зубчатых колес по валам при помощи двух рукояток 2 и 1, находящихся на лицевой части коробки скоростей. Все зубчатые колеса выполнены из качественной стали с соответствующей термообработкой и сидят на шлицевых валиках, вращающихся в шариковых и роликовых подшипниках. Передней опорой стального пустотелого шпинделя 9 является радиальный двухрядный регулируемый роликоподшипник 10 с короткими цилиндрическими роликами, а задней — радиально-упорный шарикоподшипник 4. Осевая нагрузка на шпиндель воспринимается упорным шарикоподшипником 3, находящимся у задней опоры шпинделя.
Для пуска, остановки и включения быстрого обратного хода имеется фрикционная пластинчатая муфта 5. Введение в действие муфты совершается рукоятками, находящимися на станине у передней бабки и на фартуке.
Торможение шпинделя производится автоматически в момент выключения фрикционной муфты при помощи электромагнитной муфты 8.
В коробке скоростей имеются механизмы, дающие возможность реверсировать движение суппорта, увеличить шаг нарезаемой резьбы в 4 или 16 раз.
Фартук токарного токарно-винторезного станка 1м63мф101
Фартук токарного токарно-винторезного станка 1м63мф101
Фартук токарного токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Фартук закрытого типа со съемной передней стенкой. Фартук получает движение от коробки подач через ходовой винт при нарезании резьб или через ходовой вал при выполнении остальных работ (рис. 7).
Благодаря наличию электромагнитных муфт 4 и 5 управление фартуком сосредоточено в одной поворотной рукоятке 7, расположенной с правой стороны фартука. Направление поворота этой рукоятки совпадает с направлением необходимого движения подач или быстрого перемещения каретки и поперечных салазок. При этом для обеспечения быстрого перемещения надо нажать на кнопку 6, находящуюся на самой рукоятке.
Благодаря наличию в фартуке обгонной муфты 8, включение ускоренного хода возможно при включенной рабочей подаче.
Во избежание одновременного включения ходового винта и ходового вала предусмотрена электрическая блокировка.
Электродвигатель быстрого перемещения суппорта расположен с правой стороны фартука. На передней части фартука находится лимб 2 продольного точения с ценой деления I мм. С целью исключения влияния механизма фартука при нарезании резьб валик реечного зубчатого колеса продольной подачи отключается от этого механизма путем вталкивания находящейся внутри валика вытяжной кнопки I, которая расцепляет муфту внутреннего зацепления 3.
Циркуляционная система смазки фартука
Система включает в себя резервуар 23, плунжерный насос 17, маслораспределитель 21. Плунжерный насос приводится в действие от кулачка, установленного на валу реечного зубчатого колеса. Масло подается насосом в маслораспределитель, из которого поступает на смазку детален фартука. Контроль наличия в системе смазки и ее уровня в фартуке производится по маслоуказателям 20 и 25. Контроль за работой плунжерного насоса производится при ускоренных перемещениях суппорта.
Коробка подач токарно-винторезного станка 1м63мф101
Коробка подач токарно-винторезного станка 1м63мф101
Коробка подач токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Коробка подач закрытого типа, двухосная. Переключением соответствующих рукояток и, при необходимости, установкой сменных зубчатых колес можно получить настройку механизма подач для нарезания нормального ряда метрических, модульных, дюймовых и питчевых резьб, а также для получения необходимых подач при токарной обработке (рис. 8).
Для нарезания точных и специальных резьб можно использовать прямое включение ходового винта (при этом потребуется изготовить специальный набор зубчатых колес).
Суппорт токарно-винторезного станка 1м63мф101
Суппорт токарно-винторезного станка 1м63мф101
Суппорт токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
Суппорт крестовой конструкции имеет продольное перемещение по направляющим станины и поперечное — по направляющим каретки I (рис. 6). Оба перемещения могут быть ручными или механическими, а механическое — рабочим или ускоренным. Поворотная часть суппорта 2 имеет направляющие для перемещения верхней части суппорта 4 с резцовой головкой 3.
Верхняя часть суппорта также может перемещаться вручную и механически. Гайка поперечного винта 6 имеет устройство для выборки люфта. Осевые усилия поперечного винта и винта верхних салазок воспринимаются упорными шарикоподшипниками 5.
Сменные зубчатые колеса станка 1м63мф101
К станку прилагается комплект сменных зубчатых ,колес для получения метрической и дюймовой или модульной и питчевой резьб. Сменные зубчатве колеса располагаются на левой стенке корпуса коробки скоростей. Станок снабжен защитным кожухом, закрывающим левую стенку коробки скоростей.
Задняя бабка станка 1м63мф101
Задняя бабка тлеет жесткую конструкцию. После установки на направляющие станины задняя бабка закрепляется на ней с помощью двух планок и четырех болтов.
Перемещение задней бабки вдоль станины облегчено вмонтированными в мостик четырьмя подпружиненными шарикоподшипниками. Для определения величины перемещения пиноли при сверлильных операциях около маховика на винте установлен лимб.
Люнеты станка 1м63мф101
Станок снабжен подвижным и неподвижным люнетами для обработки круглых деталей диаметром от 20 до 150 мм.
Система охлаждения станка 1м63мф101
От электронасоса, установленного в правой тумбе, охлаждающая жидкость через шланг по трубопроводу на суппорте поступает к инструменту, а затем стекает в два корыта, установленные спереди и сзади станка, откуда поступает в бак правой тумбы и к электронасосу.
Очистку корыт и бака следует производить не реже одного раза в месяц.
Регулирование токарно-винторезного станка 1М63МФ101
В процессе эксплуатации станка возникает необходимость в регулировании отдельных составных частей станка с целью восстановления их нормальной работы.
Регулирование фрикционных пластинчатых муфт коробки скоростей (рис. 25)
Регулировка фрикционных муфт коробки скоростей станка 1м63мф101
Регулировка фрикционных муфт коробки скоростей токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
В случае проскальзывания фрикционные муфты должны быть немедленно отрегулированы, в противном случае от увеличения трения диски перегреваются и фрикцион может выйти из строя. Регулировка фрикционных муфт как прямого, так и обратного ходов производится зажимными гайками 1. Поворот зажимной гайки может быть произведен после того, как выступающая зацепка 2 будет утоплена в кольцо 3. Правильность регулирования определяется усилием включения муфт с помощью рукоятки управления 21 (см. рис. 6).
Доступ к муфте обеспечивается через закрываемое окно в задней стенке корпуса коробки скоростей.
Одновременно с регулированием фрикционных муфт необходимо производить регулирование кулачка управления тормозной муфтой.
Время разгона шпинделя с трехкулачковым патроном Ø 400 мм при 1600 об/мин при прямом ходе должно быть 4…6,5 с, при обратном ходе 7…10 с. Проверяется на холостом ходу.
В этих условиях время торможения не должно превышать 10с.
Выставление оси шпинделя (рис 26)
При нарушении параллельности оси шпинделя относительно направляющих станины ослабить все болты крепления коробки скоростей к станине, зятем с помощью винтов 1, ввернутых в колодку 2, которая установлена под шпиндельной бабкой, выставить ось шпинделя и натянуть болты крепления.
Установка оси пиноли задней бабки (рис. 27)
Поперечное смещение задней бабки производить при настройке на точение конусов с помощью винтов 1, ослабляя один из них и подтягивая другой. При установке задней бабки соосно с осью шпинделя передней бабки совместить риски, нанесенные на платики корпуса бабки и мостика с правого торца.
Регулирование опорных подпружиненных подшипников задней бабки (рис. 28)
В процессе работы или после ремонта может потребоваться регулирование степени сжатия цилиндрических пружин 4 и 5 опорных подпружиненных подшипников 6, вмонтированных в мостик задней бабки с целью обеспечения легкости передвижения задней бабки вдоль станины.
Для этого необходимо:
- ослабить винты крепления бабки;
- вывернуть верхние пробки 1 и с помощью винтов 7 сдвинуть заднюю бабку 2 по мостику так, чтобы получить доступ до регулировочных пробок 3. Проворачивая пробки, добиться легкости передвижения бабки по станине при отсутствии зазора между направляющими мостика и станины.
Регулирование зазора в направляющих поперечных салазок (рис. 29)
Зазор между направляющими каретки и поперечных салазок регулируется путем подтягивания клика 1 с помощью двух винтов 2, расположенных на обоих торцах салазок.
Регулирование зазора в направляющих резцовых салазок суппорта (рис. 30)
При появлении зазора в направляющих резцовых салазок производится подтяжка клина 1 винтом 3, после чего положение фиксируется винтом 2.
Устранение „мертвого хода» винта поперечного перемещения суппорта (рис. 31)
Устранение мертвого хода винта станка 1м63мф101
Устранение мертвого хода винта токарно-винторезного станка 1м63мф101. Скачать в увеличенном масштабе
„Мертвый ход» винта поперечного суппорта, возникающий при износе гаек 3 и 4, может быть устранен поворотом червяка 2 по часовой стрелке, для чего необходимо предварительно вывернуть стопорный винт 1. Регулирование производят, если лифт рукоятки превышает 5 делений лимба.
Устранение „мертвого хода» винта перемещений резцовых салазок суппорта (рис. 32)
„Мертвый ход» винта резцовых салазок суппорта, возникающий при износе полугаек 4 и 5, может быть устранен путем подтягивания винтов 3, предварительно ослабив винты 1. Регулирование производят, когда люфт рукоятки превышает 5 делений лимба. Регулирование производится через резьбовое отверстие пробки 2 резцовых салазок, для чего необходимо, вывернув пробку, поставить резцовые салазки в такое положение, чтобы был доступ к регулировочным винтам.
Регулирование осевого зазора в направляющей верхней и нижней половинах гайки ходового винта (рис. 33)
При появлении зазора производится подтягивание планки 1 тремя винтами 2 с фиксацией последних контргайками 3.
Регулирование радиального зазора между ходовым винтом и его гайкой (рис. 34)
Величина радиального зазора между ходовым винтом 2 и вкладышами его гайки 1 регулируется ввинчиванием или вывинчиванием винта 4, расположенного под фартуком. В отрегулированном положении винт 4 фиксируется гайкой 3.
Согласование работы тормозной муфты с работой механических фрикционных муфт (рис. 3Б)
Во избежание выхода из строя тормозной электромагнитной муфты необходимо не реже одного раза в месяц проверять расположение кулачка 2 относительно фиксирующего шарика 1 и конечного выключателя, находящихся в задней нише станины.
При фиксированном среднем положении рукоятки переключения фрикционных муфт, фиксирующий шарик 1 и толкатель в конечного выключателя должны находиться в середине своих пазов. Регулирование осуществляется установкой кулачка с помощью винта 3.
Одновременно необходимо проверять надежность крепления винтов 4 и 5.
Регулирование подачи масла на ходовой винт (рис. 36)
Подача масла на ходовой винт производится только при работе ходовым винтом. Для этого необходимо поворотом дросселя 1 открыть на нужную величину щель для поступления масла от ручного плунжерного насоса.
Расположение штуцеров электромагнитных муфт фартука и их регулирование (рис. 37):
- щеткодержатель, питающий электромагнитную муфту продольного перемещения каретки справа—налево;
- щеткодержатель, питающий электромагнитную муфту продольного перемещения каретки слева—направо;
- щеткодержатель, питающий электромагнитную муфту перемещения поперечных салазок и верхнего суппорта от рабочего на изделие;
- щеткодержатель, питающий электромагнитную муфту перемещения поперечных салазок и верхнего суппорта от изделия на рабочего.
В случае отказа в работе электромагнитных муфт фартука необходимо выключить станок и вывернуть щеткодержатель неисправной муфты.
Вывернутые щеткодержатели проверить на плавность перемещения щетки в держателе, проверить прилегание щетки к контактному кольцу.
Регулирование натяжения ремней главного привода (рис. 38)
Если будет замечено чувствительное снижение крутящего момента на шпинделе при нормально отрегулированной фрикционной муфте, следует произвести регулирование натяжения клиноременной передачи 2 главного привода. Для этого достаточно ослабить четыре болты 3 и вращением гайки 1 осуществить опускание электродвигателя главного привода с плитой 4 по продольным пазам.
Положение двигателя зафиксировать зажатием всех болтов 3.
Электрооборудование токарно-винторезного станка 1м63мф101
Схема электрическая принципиальная токарно-винторезного станка 1м63мф101
Электрическая схема токарно-винторезного станка 1м63мф101
Схема электрическая принципиальная токарно-винторезного станка 1м63мф101. Смотреть в увеличенном масштабе
Перечень элементов к электросхеме токарного станка 1м63мф101
Электрооборудование токарно-винторезного станка 1м63мф101. Общие сведения
Электрооборудование станка выполняется на напряжение 380 В и частотой 50 Гц.
Питание цепи управления переменного тока напряжением 110 В осуществляется от понижающего трансформатора.
Питание цепей управления постоянного тока напряжением 24 В осуществляется от выпрямительного моста.
Напряжение цепей местного освещения 24 В переменного тока.
Напряжение цепи сигнализации 24 В постоянного тока.
Устройство цифровой индикации Ф5290
Устройство цифровой индикации Ф5290
Технические характеристики Устройства цифровой индикации Ф5290
Устройство цифровой индикации Ф5290 (в дальнейшем — УЦИ) предназначено для контроля линейных или угловых перемещений по одной оси координат с помощью первичного измерительного преобразователя перемещений — сельсина БС-155А (в дальнейшем — сельсин), индикации положения подвижных механизмов станка или другой машины, в котором оно применяется, и используется в качестве специализированного вспомогательного комплектующего изделия в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений.
Области применения — системы цифровой индикации.
Устройства цифровой индикации (УЦИ) Ф5290 предназначены для обработки электрических сигналов с первичных измерительных преобразователей и используются в качестве специализируемых вспомогательных комплектующих изделий в составе информационно-измерительных систем, металлообрабатывающих станков и других машин при измерении и контроле механических перемещений. Отличием УЦИ Ф5290 от Ф5291 является то, что УЦИ Ф5290 работает с датчиком перемещения типа сельсин, а УЦИ Ф5291 работает с датчиком перемещения типа линейка или угловой датчик перемещения.
По основному функциональному назначению УЦИ соответствует типу I по ГОСТ 27537.
УЦИ обеспечивает:
УЦИ обеспечивает автоматическое тестирование основных узлов при включении сетевого электропитания.
УЦИ обеспечивает индикацию отсчета перемещений в диапазоне от минус 9999999 до плюс 9999999 при контроле линейных перемещений, или от 0.00.00 до 359.59.59 при контроле угловых перемещений с индикацией отсчета в градусах, угловых минутах и секундах, или от 0 до 359, или от 0.0 до 359.9, или от 0.00 до 359.99, или от 0.000 до 359.999 при контроле угловых перемещений с индикацией отсчета в градусах, десятых, сотых, тысячных долях градуса.
В отличие от станка модели 1М63М, в станке 1м63мф101 устанавливается устройство цифровой индикации Ф5290.
Установка устройства цифровой индикации производится над коробкой скоростей и подключается к фазному напряжению переменного тока 220 В.
Датчик обратной связи соединен с поперечным ходовым винтом и контролирует его вращение, расположен на каретке станка и подключен к блоку индикации гибкой электрической связью.
Питание устройства цифровой индикации осуществляется от шкафа управления, расположенного на передней бабке сзади станка.
Устройство цифровой индикации (УЦИ) предназначено для визуального отсчета диаметра детали в цифровой форме.
При отключении вводного автомата, УЦИ обесточивается.
Датчик сельсин БС-155А гибким кабелем соединяется с устройством УЦИ, а ось датчика пластинчатой муфтой соединяется с поперечным винтом.
Перемещение рабочего инструмента на 5 мм соответствует одному обороту ходового винта, а следовательно, и ротора сельсина БС-155А. Фазовый сигнал поступает в блок индикации.
Цифровой отсчет на индикаторном табло блока, соответствующий одному обороту ротора сельсина, равен 10 мм (т.е. автоматически отображается удвоенное перемещение — диаметр).
Дискретность отсчета УЦИ составляет 10 мкм.
Нестабильность показаний не превышает ±2 мкм.
Применение устройства цифровой индикации Ф5290
В станке 1М63МФ101 с устройством цифровой индикации рекомендуется применять для металлообработки комбинированный режим: обеспечение необходимых перемещений вручную по УЦИ с одновременным использованием универсальных измерительных средств.
При комбинированном режиме возможны подрежимы:
- а) комбинированный режим с постоянным использованием универсальных измерительных средств. При обработке всех элементов изделия даже одним инструментом на предварительном проходе определяется размер изделия по каждому элементу, а перемещение для снятия припуска осуществляется по УЦИ;
- б) комбинированный режим с разовым использованием универсальных измерительных средств.
При обработке всех элементов изделия, размер изделия определяется по одному элементу, а перемещение для обработки остальных элементов осуществляется по УЦИ.
Проведение измерений при металлообработке с помощью УЦИ может быть реализовано двумя способами.
Измеренный универсальным инструментом диаметр при помощи декадных переключателей, набирается на передней панели устройства, затем нажатием клавиши „Запись», расположенной там же, записывается на табло. Далее идет процесс металлообработки с наблюдением по УЦИ текущего диаметра в абсолютной системе координат, где нулевой точкой будет являться ось шпинделя.
После измерения универсальным измерительным инструментом диаметра пробного прохода рабочий вычисляет припуск, который необходимо снять. Он определяется как разность:
Припуск = D изм. — d
Где:
D изм. — измеренный диаметр,
d — диаметр готовой детали.
Припуск рабочий вводит в УЦИ способом, описанным в предыдущем подпункте; далее идет обработка детали до нулевых показаний на табло устройства по всем разрядам.
В целях увеличения точности обработки рекомендуется производить подвод режущего инструмента в точку резания в направлении предполагаемого резания, так как необходимо выбрать люфт ходового винта.
Читайте также: Справочник заводов производителей токарных станков
1м63мф101 Станок токарно-винторезный универсальный быстроходный. Видеоролик.
Технические характеристики универсального токарного станка 1м63мф101
| Наименование параметра | 1м63ф101 | 1м63Бф101 | 1м63Мф101 |
|---|---|---|---|
| Основные технические данные станка | |||
| Класс точности по ГОСТ 8-82 | Н | Н | Н |
| Наибольший диаметр заготовки обрабатываемой над станиной, мм | 630 | 630 | 630 |
| Наибольший диаметр заготовки обрабатываемой над суппортом, мм | 350 | 350 | 350 |
| Высота центров, мм | 315 | 315 | 315 |
| Наибольшая длина устанавливаемой детали РМЦ, мм | 1400 | 2800 | 1500 |
| Наибольшее расстояние от оси центров до кромки резцедержателя, мм | 320 | 320 | 335 |
| Наибольшая длина обработки детали (без перестановки резцовых салазок), мм | 1260 | ||
| Высота резца, установленного в резцедержатель, мм | 32 | 32 | 32 |
| Наибольшая масса обрабатываемой детали, кг | 2000 | ||
| Шпиндель | |||
| Частота прямого/ обратного вращения шпинделя, об/мин | 10…1250 18…1800 | 10…1250 18…1800 | 12,5..1600 22,4..2240 |
| Количество прямых/ обратных скоростей шпинделя | 22/ 11 | 22/ 11 | 22/ 11 |
| Диаметр отверстия в шпинделе, мм | 70 | 70 | 80 |
| Центр в шпинделе по ГОСТ 13214-79 | Морзе 6 | Морзе 6 | Морзе 6 |
| Конец шпинделя по ГОСТ 12593-72 | 8м | 8м | 8м |
| Размер внутреннего конуса шпинделя | Метрический 80 | Метрический 80 | Метрический 100 |
| Наибольший крутящий момент на шпинделе, кНм | 3,3 | ||
| Торможение шпинделя | есть | есть | есть |
| Суппорт. Подачи | |||
| Наибольшее перемещение продольное/ поперечное, мм | 1260/ 400 | 2520/ 400 | 1360/ 400 |
| Количество подач продольных/ поперечных/ резцовых салазок | 44/ 44/ 44 | 32/ 32/ 32 | 32/ 32/ 32 |
| Пределы рабочих подач продольных/ поперечных/ резцовых салазок, мм/об | 0,064-1,025 0,026-0,38 0,028-0,34 | 0,06-1,4 0,024-0,518 0,019-0,434 | 0,06-1,4 0,024-0,518 0,019-0,434 |
| Пределы увеличенных подач подач продольных/ поперечных/ резцовых салазок, мм/об | 1,07-3,2 0,039..1,18 0,336..1,0 | 0,24-5,6 0,096-2,072 0,076-1,736 | |
| Пределы/ количество шагов метрических резьб, мм | 1-192/ 56 | 1-224 | 1-224/ 46 |
| Пределы/ количество шагов дюймовых резьб, ниток/дюйм | 24-0,25/ 33 | 56-0,25 | 28-0,25/ 31 |
| Пределы/ количество шагов модульных резьб, модуль | 0,5-48/ 55 | 0,5-112 | 0,25-56/ 37 |
| Пределы/ количество шагов питчевых резьб, питч диаметральный | 96-7/8/ 52 | 112-0,5 | 112-0,5 /30 |
| Скорость быстрых перемещений продольных/ поперечных, м/мин | 4,5/ 1,6 | 4,5/ 1,6 | 4,5/ 1,6 |
| Наибольшее усилие резания, допускаемое механизмом подач, кН | 2,22 | 2,22 | |
| Цена деления лимба при продольном/ поперечном на диаметр перемещении, мм | 1/ 0,05 | 1/ 0,05 | 1/ 0,05 |
| Перемещение на оборот лимба при продольном/ поперечном перемещении, мм | 300/ 5 | 300/ 5 | 300/ 5 |
| Резцовые салазки | |||
| Наибольшее перемещение резцовых салазок, мм | 220 | 220 | 220 |
| Наибольший угол поворота резцовых салазок, град | ±90° | ±90° | ±90° |
| Цена деления лимба при перемещении резцовых салазок, мм | 0,05 | 0,05 | 0,05 |
| Перемещение на оборот лимба при при перемещении резцовых салазок, мм | 5 | 5 | 5 |
| Задняя бабка | |||
| Наибольшее перемещение пиноли, мм | 240 | 240 | 240 |
| Поперечное смещение задней бабки, мм | ±10 | ±10 | ±10 |
| Конус под центр в пиноли | Морзе 5 | Морзе 5 | Морзе 5 |
| Устройство цифровой индикации (УЦИ) | |||
| Модель УЦИ | Ф5071 | Ф5071 | Ф5290 |
| Тип датчика | Сельсин БС-155А | Сельсин БС-155А | Сельсин БС-155А |
| Диапазон измерений перемещения, мм | 0,01…9999,99 | 0,01…9999,99 | 0,01…9999,99 |
| Дискретность отсчета, мкм | 10 | 10 | 10 |
| Нестабильность (временный уход) показаний блока совместно с сельсином не превышает, мкм | ±2 | ±2 | ±2 |
| Масса УЦИ не превышает, кг | 8 | 8 | 5 |
| Электроборудование станка | |||
| Количество электродвигателей на станке | 3 | 3 | 3 |
| Электродвигатель главного движения, кВт (об/мин) | 13 (1460) | 15 (1460) | 18,5 (1465) |
| Электродвигатель быстрых перемещений, кВт (об/мин) | 1,1 (1400) | 1,1 (1400) | 1,1 (1400) |
| Электродвигатель насоса СОЖ, кВт (об/мин) | 0,12 (2800) | 0,12 (2800) | 0,12 (2800) |
| Габариты и масса станка | |||
| Габариты станка (длина, ширина, высота), мм | 3530 х 1680 х 1290 | 4950 х 1780 х 1550 | 3655 х 1590 х 1420 |
| Масса станка, кг | 4300 | 5620 | 4400 |
- Станки токарно-винторезные модели 1м63м и 1м63мф101. Руководство по эксплуатации, Тбилиси, 1983
- Ачеркан Н.С. Металлорежущие станки, Том 1, 1965
- Батов В.П. Токарные станки, 1978
- Белецкий Д.Г. Справочник токаря-универсала, 1987
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1972. (1к62)
- Денежный П.М., Стискин Г.М., Тхор И.Е. Токарное дело, 1979. (16к20)
- Модзелевский А. А., Мущинкин А.А., Кедров С. С., Соболь А. М., Завгородний Ю. П., Токарные станки, 1973
- Пикус М.Ю. Справочник слесаря по ремонту станков, 1987
- Схиртладзе А.Г., Новиков В.Ю. Технологическое оборудование машиностроительных производств, 1980
- Тепинкичиев В.К. Металлорежущие станки, 1973
- Чернов Н.Н. Металлорежущие станки, 1988
Список литературы
Связанные ссылки. Дополнительная информация
1М63 Паспорт токарно-винторезного станка, (djvu) 2,0 Мб, Скачать
сайтов для поиска по полупроводникам
Что такое лист данных?
Техническое описание представляет собой своего рода руководство для полупроводниковых, интегральных схем . Таблица — это документ, печатный или электронный, который предоставляет подробную информацию о продукте, таком как компьютер, компьютерный компонент или программное обеспечение. Таблица включает информацию, которая может помочь в принятии решения о покупке продукта, предоставляя технические характеристики продукта.
Содержимое файла обычно содержит подробную информацию, пакеты, коды заказа и максимальные номинальные напряжения.
Раньше он распространялся как книга, называемая книгой данных, но теперь она доступна в виде файла PDF. Обычно он предоставляется в виде файла PDF. Как правило, таблицы данных часто имеют несколько дистрибутивов, поэтому полезно проверять последние версии таблиц.
Тем не менее, я рекомендую вам сверяться с таблицей данных за период времени, в течение которого вы знаете год производства деталей, которыми вы владеете.
Ссылки сайтов
1. Сайт с техническими данными, предоставленный магазином полупроводников
- https://www.arrow.com/
- https://www.digikey.com/
- https://www.mouser.com/
- http://www.element14.com/
- https://www.verical.com/
- http://www.chip1stop.com/
- https://www.avnet.com/
- http://www.newark.com/
- http://www.futureelectronics.com/
- https://www.ttiinc.com/
2.Коллекция сайтов поиска по техническим данным
- http://www.datasheet39.com/
- http://www.datasheet4u.com/
- http://www.datasheetcatalog.com/
- http://www.alldatasheet.com/
- http://www.icpdf.com/
- http://www.htmldatasheet.com/
- http://www.datasheets360.com/
- https://octopart.com/
Octopart — это поисковый движок для электронных и промышленных деталей. Найдите данные по запчастям , проверьте наличие и сравните цены у сотен дистрибьюторов и тысяч производителей.
3. Другие семейства веб-сайтов, связанные с таблицами
- https://en.wikipedia.org/wiki/Datasheet
- http://www.smdcode.com/en/
- http://www.s-manuals.com/smd
- http://www.qsl.net/yo5ofh/data_sheets/data_sheets_page.htm
4. Как читать техническое описание
Статьи по теме в Интернете
【LM190WX Дисплей LG】 Купить сейчас 【LM190WX1 (TL) (L1)】 【LM190WX1-TLA1】 【Цена】 В наличии, полупроводник, конденсатор, ИС, новое обновление 2021 г. 【Техническое описание】 PDF Дисплей LG LM190W HGCacheDateZOZ. Купить сейчас 【LM190WX1 (TL) (L1)】 【LM190WX1-TLA1】 【Цена】 В наличии, полупроводник, конденсатор, IC, новое обновление 2021 【Техническое описание】 【PDF】 HGCacheDateZOZIIOOB
HPNumberEBAT HGReferer_SiteMap HPNLengthOT
|
| |||||||||||||||||||||||||||||||||||||||||||||||
| ||||||||||||||||||||||||||||||||||||||||||||||||
|
Купить: LM190WX, LM190WX1 (TL) (L1), LM190WX1-TLA1
LM190WX Ключевые слова по теме в 2021 году США
- LM190WX Цена
- LM190WX Дистрибьютор
- LM190WX Производитель
- LM190WX Технические данные
- LM190WX PDF
- LM190WX Лист данных
- LM190WX Изображение
- LM190WX Изображение
- LM190WX Деталь
- LM190WX Сток
- LM190WX Инвентарный
- LM190WX Rfq
- Купить LM190WX
- LM190WX Запрос
- LM190WX Онлайн-заказ
| Авторские права © 2021 Hong Kong Inventory Limited.Все права защищены. Обозначенные товарные знаки и бренды являются собственностью соответствующих владельцев. Использование этого веб-сайта означает принятие условий использования и политики конфиденциальности Hong Kong Inventory Limited |
Новости в 2021 году
Ссылка: HKin20140128 в 2021 году Бесплатный доступ к тысячам производителей и поставщиков электронных компонентов в Азии.
Услуги по продвижению в Интернете — это динамичный маркетинговый канал для производителей и поставщиков, позволяющий развивать и открывать возможности для бизнеса в Интернете, предлагая электронные каталоги и рекламные услуги в Интернете.Когда пользователь выполняет поиск по вашему бизнесу и классификации продуктов, продукт из выставочного зала электронного каталога будет отображаться на страницах результатов поиска в Справочнике поставщиков. В электронном каталоге вы можете продемонстрировать свой продукт и информацию о компании покупателям со всего мира.
Интернет-реклама экономичным способом привлекает трафик и новых клиентов в ваши компании. Ваш бизнес может воспользоваться эксклюзивными позициями, предлагаемыми на домашней странице HKin.com.
Справочный сертификат по запасам и торговле (STRC) предназначен для проверки статуса наличия на складе его инвентаря и его записей о торговых ссылках.Поставщиков, имеющих собственные складские запасы, легко узнать, и они вызывают большее доверие у покупателей.
Электромагнитные зуммеры Необработанные динамики Звуковые модули Микродинамики Майларовые динамики Приемопередатчики Телефонные звонки Пьезоэлектрические керамические зуммеры Автомобильные динамики Необработанные динамики гарнитуры Необработанные динамики Среднечастотные динамики Необработанные динамики Низкочастотные динамики Необработанные динамики Аксессуары для динамиков Шасси динамика / конусы / решетки Громкоговорители сирены Акустические компоненты Алюминиевые электролитические конденсаторы Керамические конденсаторы Керамические многослойные конденсаторы Чип-конденсаторы Металлизированные пленочные конденсаторы Полипропиленовые конденсаторы Танталовые электролитические конденсаторы Подстроечные конденсаторы
LG
LB104V03
LB121S1
LB121S02
LB121S03
LB121S03-TL03
LB121S03-TL04
LB150X03-TL03 (2013-07-2019-11)
LB170E01-SL01 (2013-12-2019-11)
LB190E02-SL02
Серия LC
LC121S1-A1MT
LC151X01-A3
LC151X01-C3
LC170WXN-SAA1 (2007-11-2019-11)
LC171W03
LC185EXE-TEA1 (2011-11-2019-11)
LC185EXN-SCA1 (XXXX-XX-2019-11)
LC185EXN-SDA1 (2010-08-2019-11)
LC200WX1
LC201V1-A1SO
LC201V02
LC215EUE
LC215EUE-SDA1 (2011-02-2019-11)
LC215EUE-SDP1 (2011-12-2019-11)
LC215EUE-TCA1 (2009-12-2019-11)
LC215EUE-TEA1 (2012-01-2019-11)
LC215EXE-SGA1 (2014-01-2019-11)
LC216EXN-SCA1 (2009-08-2019-11)
LC216EXN-SDA1 (2010-05-2019-11)
LC216EXN-SDA2 (2010-07-2019-11)
LC216EXN-SFA1 (2012-07-2019-11)
LC230EUE-SEA1 (2012-01-2019-11)
LC230EUE-TDA1 (2011-01-2019-11)
LC230W01
LC230WX3
LC260EUN-SCA1 (2010-05-2019-11)
LC260EUN-SDA1 (2011-01-2019-11)
LC260EXN-SCA1 (2009-07-2019-11)
LC260EXN-SCB1 (2009-08-2019-11)
LC260EXN-SDA1 (2010-09-2019-11)
LC260EXN-SDA2 (2010-08-2019-11)
LC260EXN-SDA3 (2010-08-2019-11)
LC260WX2
LC300W01
LC320DUE-SFR1 (2012-09-2019-11)
LC320DUE-SFR4 (2013-02-2019-11)
LC320DUN-SFR1 (2011-11-2019-11)
LC320DXE-SFR1 (2013-04-2019-11)
LC320DXN-SER1 (2011-09-2019-11)
LC320DXN-SER2 (2011-09-2019-11)
LC320DXN-SER3 (2012-05-2019-11)
LC320DXN-SEU1 (2011-09-2019-11)
LC320DXN-SEU2 (2011-09-2019-11)
LC320DXN-SFR1 (2012-10-2019-11)
LC320DXN-SFR2 (2011-11-2019-11)
LC320DXN-SFU3 (2012-07-2019-11)
LC320EUA-PFF1 (2012-08-2019-11)
LC320EUD-SCA1 (2010-02-2019-11)
LC320EUD-SCA2 (2010-08-2019-11)
LC320EUD-SDA1 (2010-08-2019-11)
LC320EUD-SDA2 (2010-09-2019-11)
LC320EUD-SDF2 (2011-01-2019-11)
LC320EUD-SDF3 (2010-10-2019-11)
LC320EUD-SDP1 (2011-05-2019-11)
LC320EUD-SEM1
LC320EUE-FFF1 (2012-06-2019-11)
LC320EUE-SEM1 (2011-08-2019-11)
LC320EUF-FEP1 (2011-11-2019-11)
LC320EUH-SCA1 (2010-01-2019-11)
LC320EUN-SDF1 (2010-12-2019-11)
LC320EUN-SDV1 (2010-09-2019-11)
LC320EUN-SDV2 (2011-11-2019-11)
LC320EUN-SFM1 (2012-04-2019-11)
LC320EXN-FEP1 (2011-11-2019-11)
LC320EXN-SCA1 (2010-04-2019-11)
LC320EXN-SCA2 (2010-03-2019-11)
LC320EXN-SDA1 (2011-02-2019-11)
LC320EXN-SDA2 (2011-01-2019-11)
LC320EXN-SDA3 (2011-11-2019-11)
LC320EXN-SDP1 (2011-10-2019-11)
LC320EXN-SEA1 (XXXX-XX-2019-11)
LC320EXN-SEA2 (2011-09-2019-11)
LC320EXN-SEA3 (2012-01-2019-11)
LC320EXN-SEP1 (2012-01-2019-11)
LC370EUD-SCA2 (2009-12-2019-11)
LC370EUD-SDM1 (2011-06-2019-11)
LC370EUE-SEM1 (2011-08-2019-11)
LC370EUH-SCA1 (2010-02-2019-11)
LC370EUN-SDF1 (2010-12-2019-11)
LC370EUN-SDV1 (2010-10-2019-11)
LC370EUN-SDV2 (2010-09-2019-11)
LC370W01
LC370W01-A6
LC420DUE-SFR1 (2012-08-2019-11)
LC420DUE-SFR2 (2013-01-2019-11)
LC420DUE-SFR3 (2011-11-2019-11)
LC420DUE-SFU1 (2012-09-2019-11)
LC420DUE-SFU2 (2012-12-2019-11)
LC420DUN-SER2 (2012-02-2019-11)
LC420DUN-SEU1 (2011-09-2019-11)
LC420DUN-SEU2 (2011-09-2019-11)
LC420DUN-SEU3 (2012-10-2019-11)
LC420DUN-SFR2 (2013-01-2019-11)
LC420DUN-SFU3 (2012-07-2019-11)
LC420EUD-SCA1 (2009-09-201911)
LC420EUD-SCA1
LC420EUD-SCA2 (2009-09-2019-11)
LC420EUD-SDA1 (2010-08-2019-11)
LC420EUD-SDF1 (2010-08-2019-11)
LC420EUD-SDF2 (2010-09-2019-11)
LC420EUD-SDM1 (2010-09-2019-11)
LC420EUD-SEM1 (2011-09-2019-11)
LC420EUE-SEF1 (2011-08-2019-11)
LC420EUE-SEM1 (2011-08-2019-11)
LC420EUE-SEM2 (2011-08-2019-11)
LC420EUE-SEM4 (2012-06-2019-11)
LC420EUF-SDA1 (2010-08-2019-11)
LC420EUF-SDF1 (2010-08-2019-11)
LC420EUF-SDF2 (2010-08-2019-11)
LC420EUF-SDPX (2011-08-2019-11)
LC420EUG-PEF1 (2012-01-2019-11)
LC420EUG-PEF2 (2012-05-2019-11)
LC420EUG-SCA1 (2010-06-2019-11)
LC420EUH-PEF1 (2011-12-2019-11)
LC420EUH-SCA1 (2010-03-2019-11)
LC420EUN-FFM1 (2013-04-2019-11)
LC420EUN-SCV1 (2010-04-2019-11)
LC420EUN-SDF1 (2010-12-2019-11)
LC420EUN-SDV1 (2010-09-2019-11)
LC420EUN-SDV2 (2011-01-2019-11)
LC420EUN-SDV3 (2010-09-2019-11)
LC420EUN-SDV4 (2010-09-2019-11)
LC420EUN-SEM1 (2011-07-2019-11)
LC420EUN-SEM3 (2011-09-2019-11)
LC420EUN-SFF1 (2012-04-2019-11)
LC420EUN-SFM1 (2012-09-2019-11)
LC420EUN-SFM2 (2013-04-2019-11)
LC420EUQ-SCA2 (2010-07-2019-11)
LC420EUS-SCA1 (2010-02-2019-11)
LC420EUS-SCA2 (2010-06-2019-11)
LC420W02
LC420WUL-SBM1 (2008-11-2019-11)
LC420WUL-SBT1 (2009-06-2019-11)
LC430DUE-FJM1 (2015-06-2019-11)
LC470DUE-SFR1 (2011-11-2019-11)
LC470DUE-SFU2 (2012-10-2019-11)
LC470DUH-PGF1 (2013-07-2019-11)
LC470DUS-SCM1 (2010-05-2019-11)
LC470EUD-SCA1 (2009-08-2019-11)
LC470EUD-SDA1 (2011-01-2019-11)
LC470EUD-SDF1 (2010-08-2019-11)
LC470EUD-SDF2 (2010-11-2019-11)
LC470EUD-SDM1 (2010-10-2019-11)
LC470EUD-SEM1 (2011-09-2019-11)
LC470EUE-SDV1 (2010-10-2019-11)
LC470EUE-SEF1 (2011-08-2019-11)
LC470EUE-SEF2 (2012-01-2019-11)
LC470EUE-SEM1 (2011-08-2019-11)
LC470EUE-SEM2 (2011-08-2019-11)
LC470EUF-FEP1 (2011-10-2019-11)
LC470EUF-LDC6 (2011-04-2019-11)
LC470EUF-SDC6 (2011-06-2019-11)
LC470EUF-SDF1 (2010-09-2019-11)
LC470EUF-SDF2 (2011-02-2019-11)
LC470EUF-SDP1 (2011-03-2019-11)
LC470EUG-KEF1 (2011-09-2019-11)
LC470EUH-SCA1 (2009-08-2019-11)
LC470EUN-FFM1 (2012-11-2019-11)
LC470EUN-SDF1 (2010-12-2019-11)
LC470EUN-SDV1 (2010-10-2019-11)
LC470EUN-SEM2 (2011-09-2019-11)
LC470EUN-SEMX (2012-03-2019-11)
LC470EUN-SFF1 (2012-04-2019-11)
LC470EUN-SFF2 (2012-06-2019-11)
LC470EUN-SFM1 (2012-08-2019-11)
LC470EUS-SCA1 (2010-02-2019-11)
LC470WU1
LC470WUD-SBA1 (2008-08-2019-11)
LC470WUL-SBM1 (2009-06-2019-11)
LC470WUL-SBT1 (2009-09-2019-11)
LC500DUE-SFR1 (2013-01-2019-11)
LC500DUE-SFR2 (2012-06-2019-11)
LC500DUE-SFU1 (2012-09-2019-11)
LC500EUD-FFF3 (2012-09-2019-11)
LC500EUE-FFF1 (2012-10-2019-11)
LC500EUN-SFM1 (2013-04-2019-11)
LC550DUE-FGA3 (2013-12-2019-11)
LC550DUH-SCM1 (2009-08-2019-11)
LC550DUN-SFU2 (2012-10-2019-11)
LC550EQE-PGF1 (2013-09-2019-11)
LC550EUB-SCA1 (2009-08-2019-11)
LC550EUD-SCA1 (2010-01-2019-11)
LC550EUD-SDA1 (2010-09-2019-11)
LC550EUD-SDF2 (2011-01-2019-11)
LC550EUE-SEF1 (2011-08-2019-11)
LC550EUE-SEF2 (2011-08-2019-11)
LC550EUE-SEM1 (2011-07-2019-11)
LC550EUE-SEU1 (2012-01-2019-11)
LC550EUF-LDC1 (2011-06-2019-11)
LC550EUF-SDA1 (2010-04-2019-11)
LC550EUF-SDF1 (2010-08-2019-11)
LC550EUF-SDF2 (2011-05-2019-11)
LC550EUF-SDF3 (2009-10-2019-11)
LC550EUF-SDP1 (2011-05-2019-11)
LC550EUG-KEF1 (2011-09-2019-11)
LC550EUG-PFF1 (2012-08-2019-11)
LC550EUH-KEF1 (2011-09-2019-11)
LC550EUH-SCA1 (2009-08-2019-11)
LC550EUN-FFF1 (2011-11-2019-11)
LC550EUN-FFM1 (2012-11-2019-11)
LC550EUN-PFF1 (2012-08-2019-11)
LC550EUN-SDA2 (2011-05-2019-11)
LC550EUN-SDF1 (2011-05-2019-11)
LC550EUN-SFF1 (2012-05-2019-11)
LC550EUN-SFF2 (2012-06-2019-11)
LC550EUN-SFM1 (2013-04-2019-11)
LC550EUN-SFM2 (2013-02-2019-11)
LC550EUQ-SCA2 (2010-07-2019-11)
LC550W01
LC550WUD-SBM1 (2009-05-2019-11)
LC550WUD-SBM3 (2009-06-2019-11)
LC550WUL (2009-08-2019-11)
LC550WUL-SBM2 (2008-06-2019-11)
LC600EUD-FEF1 (2011-12-2019-11)
LC600EUD-FEM2 (2012-02-2019-11)
LC720DUC-SCM1 (2009-12-2019-11)
LC720DUQ-SCM2 (2010-06-2019-11)
LC840EQD-SEF1 (2012-02-2019-11)
LC840EQD-SEM1 (2012-03-2019-11)
Серия LD
LD101WX1-SL01 (2011-09-2019-11)
LD420WUB
LD420WUB-SCA1
ЛД470ДУП-СЭх2
LD470WUN
Серия LM
LM150X06
LM150X08
LM151X3-C3C1
LM151X4
LM151X05
LM170E01-A5
LM170E03-TLJ1
LM171W01
LM171WX3
LM181E1
LM181E3-A2
LM181E06
LM185Wh3-TLC1 (2011-12-2019-11)
LM185Wh3-TLD1 (2012-06-2019-11)
LM185Wh3-TLE1 (2012-07-2019-11)
LM190E0C-SLA1 (2013-04-2019-11)
LM190E03
LM190E05
LM190E08
LM190E09-TLC1 (2011-11-2019-11)
LM190WX1
LM190WX2-TLB1 (2012-04-2019-11)
LM195WD1-TLA1 (2013-01-2019-11)
LM195WD1-TLC1 (2012-02-2019-11)
LM195WD2-SLA1 (2012-12-2019-11)
LM200WD3-TLA1 (2010-01-2019-11)
LM200WD3-TLA3 (2010-01-2019-11)
LM200WD3-TLA5 (2010-01-2019-11)
LM200WD3-TLC9 (2010-12-2019-11)
LM200WD3-TLCC (2011-05-2019-11)
LM200WD4-SLB1 (2010-09-2019-11)
LM200WD4-SLB2 (2011-02-2019-11)
LM201U1-A1
LM201U2
LM201U03
LM201U04
LM201U05
LM215WF1
LM215WF3-SDA1 (2010-04-2019-11)
LM215WF3-SDB1 (2010-09-2019-11)
LM215WF3-SDC2 (2011-01-2019-11)
LM215WF3-SDD1 (2012-08-2019-11)
LM215WF3-SLA1 (2009-08-2019-11)
LM215WF3-SLC1 (2016-05-2019-11)
LM215WF3-SLC1
LM215WF3-SLC5 (2011-03-2019-11)
LM215WF3-SLC7 (2011-03-2019-11)
LM215WF3-SLE1 (2011-12-2019-11)
LM215WF3-SLE1
LM215WF3-SLK1 (2013-03-2019-11)
LM215WF3-SLS1 (2016-04-2019-11)
LM215WF4-TLA1 (2009-12-2019-11)
LM215WF4-TLE2 (2011-01-2019-11)
LM215WF4-TLE7 (2011-02-2019-11)
LM215WF4-TLE9 (2011-01-2019-11)
LM215WF4-TLG1 (2012-01-2019-11)
LM215WF4-TLG2 (2012-04-2019-11)
LM215WF4-TLJ1 (2012-04-2019-11)
LM215WF7-SLB1 (2011-07-2019-11)
LM215WF8-TLA1 (2011-04-2019-11)
LM220W1-A2MN
LM220WE1
LM220WE4
LM220WE5-TLA1 (2008-12-2019-11)
LM230WF3-SLB2 (2011-05-2019-11)
LM230WF3-SLC1 (2010-11-2019-11)
LM230WF3-SLE1 (2011-12-2019-11)
LM230WF3-SLG1 (2012-02-2019-11)
LM230WF3-SLK1 (2012-10-2019-11)
LM230WF3-SLL1 (2013-03-2019-11)
LM230WF3-SLQ5 (2016-06-2019-11)
LM230WF3-SSA1 (2012-01-2019-11)
LM230WF5-TLA1 (2009-12-2019-11)
LM230WF5-TLA3 (2010-01-2019-11)
LM230WF5-TLB1 (2010-10-2019-11)
LM230WF5-TLC1 (2010-05-2019-11)
LM230WF5-TLC2 (2010-05-2019-11)
LM230WF5-TLD1 (2011-02-2019-11)
LM230WF5-TLD5 (2011-01-2019-11)
LM230WF5-TLE1 (2010-11-2019-11)
LM230WF5-TLF1
LM230WF5-TLF1 (2012-02-2019-11)
LM230WF5-TLF2 (2012-04-2019-11)
LM230WF5-TLF4 (2012-02-2019-11)
LM230WF5-TLh2 (2012-06-2019-11)
LM230WF5-TRA1 (2010-10-2019-11)
LM230WF6-SLA1 (2010-10-2019-11)
LM230WF8-TLA1 (2010-09-2019-11)
LM230WF8-TLA2 (2011-04-2019-11)
LM230WF8-TLA3 (2011-07-2019-11)
LM230WFA-SLA1 (2011-03-2019-11)
LM230WFA-SLA2 (2011-08-2019-11)
LM238WF1-SLK1 (2016-03-2019-11)
LM238WF2-SSF1 (2014-10-2019-11)
LM238WF4-SSA1 (2015-10-2019-11)
LM240WU6-SDA1 (2008-09-2019-11)
LM240WU8-SLA1 (2011-07-2019-11)
LM240WU8-SLA3 (2010-12-2019-11)
LM240WU8-SLD2 (2012-10-2019-11)
LM240WU8-SLE1 (2016-04-2019-11)
LM260WU2
LM270WF2-TLA5 (2011-01-2019-11)
LM270WF5-SLA1 (2012-04-2019-11)
LM270WF5-SLA1
LM270WF5-SLB1 (2012-04-2019-11)
LM270WF5-SLC1 (2012-09-2019-11)
LM270WF5-SLM1 (2012-11-2019-11)
LM270WF5-SSA1 (2012-06-2019-11)
LM270WF6-SLZ1 (2012-03-2019-11)
LM270WF6-SSZ1 (2012-06-2019-11)
LM270WQ1
LM270WQ1-SDA2 (2009-09-2019-11)
LM270WQ1-SDB1 (2010-06-2019-11)
LM270WQ1-SDB3 (2011-04-2019-11)
LM270WQ1-SDC2 (2010-04-2019-11)
LM270WQ1-SDDA (2011-06-2019-11)
LM270WQ1-SDDB (2011-11-2019-11)
LM270WQ1-SDE3 (2011-01-2019-11)
LM270WQ1-SDE5 (2012-01-2019-11)
LM270WQ1-SDF1 (2012-11-2019-11)
LM270WQ1-SLA1 (2010-08-2019-11)
LM270WQ1-SLB1 (2012-02-2019-11)
LM270WQ1-SLB2 (2012-05-2019-11)
LM270WQ5-SSA1 (2015-12-2019-11)
LM290WW1-SSA1 (2012-07-2019-11)
LM290WW1-SSZ1 (2013-03-2019-11)
LM315WR1-SSA1 (2015-12-2019-11)
руб.Бесплатная загрузка программного обеспечения для универсальной платы 03D — Kazmi Elecom
RR83.03D Universal Driver Board
RR83.03D — аналоговый ЖК-дисплей / светодиод — универсальная и энергоэффективная плата контроллера драйвера, которая подходит для большинства типов панелей, но не все. Эта доска разработана специально для Азиатско-Тихоокеанского региона и Ближнего Востока. RR83 03D также может поддерживать русский язык. RR83-03D поддерживает высокий экран 1920 × 1080, 7-55-дюймовые экраны LVDS. Для воспроизведения видео / музыки / фото можно использовать не только интерфейс USB. В основном, форматы поддерживаются, но не поддерживают AC3 Audio, вы также можете отображать загрузочную фотографию или логотип, а также обновлять / устанавливать программное обеспечение с его помощью.
Общие характеристики:
Модель: RR83.03D
Основной набор микросхем: RDA8503C
Язык экранного меню: русский, английский, китайский, французский, немецкий, итальянский, английский
Размер панели: 7-55-дюймовый экран LVDS
Максимальное разрешение: 1920 * 1080
Входной интерфейс: ПК / HDMI / TV / USB воспроизведение мультимедиа
Напряжение питания панели: 3,3 В, 5 В, 12 В
Интерфейс: одиночный / Двойной LVDS (6/8 бит)
Макс.выходная мощность аудиосигнала: 2×3 Вт (4 Ом)
НАУШНИК: 2 * 10 мВт (32 Ом) (макс.)
Вход FR: прием ATV
Видеосистема: PAL, SECAM, NTSC
Вход питания: 12 В постоянного тока 3-5 А, 4 А — лучший
Энергопотребление в режиме ожидания: <0.5 Вт (только плата)
Примечание: Следующая прошивка поддерживает обновление через USB. Команда Kazmi Elecom не несет ответственности за любые повреждения / потери в результате загрузки / установки прошивки.
Как скачать:
Загрузите все части, а затем извлеките любую из них, вы получите папку. Для получения дополнительной информации о процессе загрузки посмотрите видео Щелкните здесь
Вот ниже RR83.03D Прошивка для бесплатной загрузки:
| S.NO. | ПЛАТА / ОПИСАНИЕ | ССЫЛКА ДЛЯ СКАЧИВАНИЯ |
|---|---|---|
| 1 | RR83.03D_RR8503_Все разрешение.part01 | RR83.03D_RR8503_All Resolution.part03 | Скачать |
| RR83.03D_RR8503_All Resolution.part04 | Скачать | |
| RR83.03D_RR8503_All Resolution.part05 | Скачать | |
| RR83.03D_RR8503_All Resolution.part06 | Скачать | |
| RR83.03D_RR8503_All Resolution.part07 | Скачать | |
| RR83.03D_RR8503_All Resolution.part08 | Download | |
| RR83.03D_RR8503_All Resolution.part09 | Download | |
| RR03D_RR8503_All Resolution.part10 | Download |
LM190WX1-TLA1, LG.Philips LCD LM190WX1-TLA1 Распределитель ЖК-панелей
| Панельная модель | LM190WX1-TLA1 | ||
|---|---|---|---|
| Марка панели | LG.Philips ЖК-дисплей | ||
| Описание | a-Si TFT-LCD, 19,0 дюйма, 1440 × 900 | ||
| Тип панели | a-Si TFT-LCD | ||
| LM190WX1-TLA1 Цена | Цена запроса и время выполнения | ||
| Режим отображения | TN, обычно белый, пропускающий | ||
| Активная область | 410.4 × 256,5 мм | ||
| Контур | 427,2 × 277,4 × 15,8 мм | ||
| Поверхность | Антибликовое покрытие, твердое покрытие (3H) | ||
| Коэффициент контрастности | 1000109 | (тип.) Цвета дисплея | 16,7 млн (6 бит + Hi-FRC), CIE1931 72% |
| Время отклика | 1,3 / 3,7 (тип.) (Tr / Td) | ||
| Угол обзора | 80/80 / 75/85 (тип.) (CR≥10) (L / R / U / D) | ||
| Частота | 60 Гц | ||
| Тип лампы | 4 шт CCFL без драйвера | ||
| Интерфейс сигналов | LVDS (2 канала, 8 бит), 30 контактов | ||
| Входное напряжение | 5.0 В (тип.) |
LG.Philips LCD LM190WX1-TLA1 — это новые и оригинальные товары, доступные на LCDs-Display.com, доставка в тот же день с бесплатной доставкой.
Если вам нужна таблица данных в формате pdf LG.Philips LCD LM190WX1-TLA1 или подробные технические характеристики LG.Philips LCD LM190WX1-TLA1 или других ЖК-дисплеев LG.Philips, напишите нам, мы будем рады предоставить их.
Сделайте запрос у дистрибьютора LG.Philips LCD LM190WX1-TLA1 на сайте LCDs-Display.com. Напишите нам: [email protected]
Ключевые слова, связанные с «LM190WX1-TLA1»
- LG.Philips LCD LM190WX1-TLA1
- LM190WX1-TLA1 datasheet
- LM190WX1-TLA1 изображение
- LM190WX1-TLA1 цена
- LM190WX1-TLA1 распределитель
LG Display 19 «LM190WX1-TLG1 Технические характеристики — Emajor Tech LLC
Все brandsAUOInnoluxLG DisplaySamsungHannStarCPTBOEIVOTianmaHitachiTOSHIBACMOMITSUBISHISHARPNECPanasonicLUMINEQCECCSOTJDIPVINLTKOEhkclhdedoTWSlg electronicsgoldstarqisdalg semiconyzglhantuwayrisesdpdisplayeasylaibaoctcmitsubishi mdtiphilipstoshiba мобильный displaykopinforhousejouyuetcdtechalpslg ЖК вкл.raykenplanarzenyoboecthosidenxlsiiduobondpowertipstibydUNIPACgiantplussmarterglassnan yaVaritronixedtSONYjctiricofunaivitrolightArimaurtltimesCITIZENcrdtrulyseboberiseEPSONsva-necdlcIPS альфа-lcdHyundaiLITEMAXSMDFUJITSUNONEPixel QiCHILINHisenseORTUSTECHBriViewROGINQUANTARAKENTPOAUBOE HydisIBMIDTechCASIOOPTREXSANYOTORISANKYOCERATMDAMPaptusAmsonHydisLG PhilipsData ImageRiT
Все размеры 0,2 «1,0» 1,1 «1,5» 1,6 «1,7» 3,5 «3,7» 4,0 «4,1» 4,2 «4,3» 4,4 «4,5» 4,6 «4,7» 4,8 «4,9» 5,0 «5,1» 5,2 «5,3» 5,4 «5,5 «5.6 «5,7» 5,8 «5,9» 6,0 «6,1» 6,2 «6,3» 6,4 «6,5» 6,8 «6,9» 7,0 «7,1» 7,2 «7,3» 7,4 «7,5» 7,7 «7,8» 7,9 «8,0» 8,1 «8,2» 8,3 » 8.4 «8.5» 8.7 «8.8» 8.9 «9.0» 9.1 «9.2» 9.4 «9.5» 9.6 «9.7» 9.8 «10.0» 10.1 «10.2» 10.3 «10.4» 10.5 «10.6» 10.8 «11.0» 11.1 «11.3» 11.4 » 11.6 «12.0» 12.1 «12.2» 12.3 «12.4» 12.5 «12.6» 12.8 «12.9» 13.0 «13.1» 13.3 «13.4» 13.5 «13.6» 13.8 «13.9» 14.0 «14.1» 14.2 «14.3» 14.4 «14.5» 14.9 » 15.0 «15.1» 15.2 «15.3» 15.4 «15.5» 15.6 «15.7» 15.8 «15.9» 16.0 «16.1» 16.4 «16.5» 16.6 «16.8» 17.0 «17.1» 17.3 «17.4» 17.5 «18.0» 18.1 «18.4» 18.5 » 19,0 «19,1» 19,2 «19,4» 19,5 «19,6» 19,7 «20,0» 20.1 «20,3» 20,7 «20,8» 20,9 «21,0» 21,2 «21,3» 21,4 «21,5» 21,6 «21,8» 22,0 «22,2» 22,5 «22,9» 23,0 «23,1» 23,2 «23,5» 23,6 «23,7» 23,8 «24,0» 24,4 » 24,5 «25,0» 25,5 «26,0» 26,5 «27,0» 27,5 «27,8» 28,0 «28,1» 28,3 «28,6» 28,7 «29,0» 29,3 «29,5» 30,0 «30,4» 31,0 «31,5» 32,0 «33,0» 34,0 «35,0» 36,5 » 36,6 «37,0» 37,2 «37,5» 38,0 «38,2» 39,0 «40,0» 41,5 «42,0» 43,0 «44,5» 46,0 «47,0» 48,0 «48,5» 49,0 «49,5» 65,0 «308,0»
Все разрешения2560 X 1080400 X 2401920 X 7202560 X 16001680 X 10501400 X 1050800 X 12801440 X 80 X 4223280 X 20481600 X
20 X 1200640 X 4801600 X 12001024 X 768800 X 6001024 X 6001280 X 8001280 X 10241366 X 7681920 X 1080800 X 4801280 X 7681920 X 1080800 X 4801280 X 7 X 21601280 X 2482048 X 15361024 X 5761600 X 7681280 X 7202880 X 16203000 X 20001920 X 360640 X 2201680 X 342400 X 2341366 X 2541920 X 540854 X 4805120 X 2880600 X 8001200 X 1920800 X 2562560 X 1440768 X 1024 X86408 2408 2406 X 1440768 X 1024 X86408 2408 2406 Х 234480 х 2203440 х 1440320 х 234640 х 2001920 х 340480 х 2401280 х 6452160 х 1440720 х 4801536 х 20481200 х 1600466 х 3502560 х 20481440 х 9601920 х 480480 х 8001280 х 9601920 х 12801280 х 4801280 х 6001280 х 160027 х 30 X 9451280 X 3201920 X 7081792 X 7681920 X 7101680 X 472512 X 1281920 X 19201280 X 505822 X 2603200 X 1800600 X 10241080 X 19201600 X 10244096 X 21601366 X 2321024 X 502320 X 2401366 X 10241200 X- 80 X 1800900 X 14401366 X 475480 X 01280 X 8541920 X 5702560 X 1616720 X 1280 480 X 4682048 X 11522048 X 20481440 X 5401366 X 3741024 X 2731024 X 3101920 X 3881920 X 502800 X 3001600 X 2560480 X 640640 X 4001366 X 2561366 X 48066 X 32891960 X 5 1280 3841366 X 4151366 X 800480 X 3201920 X 2
0 X 2421280 X 1202048 X 2560960 X 9602880 X 19201366 X 41
X 14001200 X 8001920 X 3581920 X 5602560 X 1700520 X 2881440 X 2560480 X 272560 X 220240 X 320460 X 2160740 X 2160845885458 1287680 X 4320428 X 240480 X 3601024 X 480320 X 200768 X 128480 X 2 X 64128 X 128800 X 921920 X 1080480 X 480320 X 2201280 X 4001280 X 540256 X 1281800 X 1080 160 X 1281280 X 3702560 X 15361280 X 5121280 X 420192020 11523840 X 720320 X 150640 X 350240 X 64320 X 96640 X 360960 X 640720 X 240257 X 240960 X 160888 X 408432 X 96719 X 234240 X 2401366 X 2381680 X 3401920 X 1324096 X 23041920 X 1583840 X 16001620 X 1080320 X 320205120 X 4803840 Х 10803840 Х 160720 Х 7202880 X 1581920 X 1653240 X 21601280 X 2722160 X 10801280 X 6401366 X
Все характеристикиПолный HDВысокая цветовая гаммаМатовыйГлянцевыйШирокий угол обзораЛандшафтный типУльтравысокая яркостьБелая светодиодная подсветкаШирокая температураПолосный дисплей360 обратный 180 обратныйВибростойкость3D-дисплейПортретный типЛампа> 50 тыс. ЧасовЛампа> 70 тыс. Часов120 ГцШирокоформатное соотношение сторон экрана RGB-задний интерфейс RGB-интерфейс DP2Светодиодный интерфейс Adobe Light
Все приложенияСлот-автоматAD КомпьютерПрочный компьютерPOSИнструментальное оборудованиеСпортивное оборудованиеУчебные материалыСвязьПриборыСчетчикСтандартный экранДетская доскаПрозрачная панельТелевизионная стенаЭлектронная книгаИнтернет-телефонНавигационное оборудованиеПортативное устройствоPDigital VideoСмарт-часыСмарт-браслетЦифровая камераМобильный телефонДверная консольФотоаппарат
Техническое описание LM10011, информация о продукте и поддержка
LM10011 — это прецизионное программируемое цифровое устройство, используемое для управления выводом напряжение преобразователя постоянного тока в постоянный.LM10011 выдает постоянный ток, пропорциональный 6-битной или 4-битной входное слово. Подключив вывод IDAC_OUT к узлу обратной связи регулятора, регулятор выходное напряжение может быть отрегулировано в желаемом диапазоне и разрешении, установленном пользователем. В качестве входного слова счетчик, выходное напряжение увеличивается в зависимости от значений резисторов обратной связи в конвертер.
Ток с вывода IDAC_OUT при запуске программируется внешним резистором на охватывают диапазон от 0 до 56.4 мкА с разрешением 4 бита. Контакт MODE позволяет программировать устройство через 4-битный параллельный интерфейс VID или через 6-битный интерфейс, состоящий из верхнего и младшие 3-битные коды VID. LM10011 специально разработан для программирования самых разных техасских Instruments DC / DC преобразователи для приложений VID (идентификация напряжения).
LM10011 — это прецизионное программируемое цифровое устройство, используемое для управления выходом. напряжение преобразователя постоянного тока в постоянный. LM10011 выдает постоянный ток, пропорциональный 6-битной или 4-битной входное слово.Подключив вывод IDAC_OUT к узлу обратной связи регулятора, регулятор выходное напряжение может быть отрегулировано в желаемом диапазоне и разрешении, установленном пользователем.
