Lm317 цоколевка. LM317: универсальный регулируемый стабилизатор напряжения и тока

Что такое LM317 и для чего она используется. Какие основные характеристики имеет эта микросхема. Как правильно подключить LM317 в схеме. Какие есть варианты применения LM317 в электронике.

Что представляет собой микросхема LM317

LM317 — это универсальный трехвыводной регулируемый линейный стабилизатор напряжения и тока. Данная микросхема была разработана в 1976 году компанией National Semiconductor и до сих пор остается одной из самых популярных в своем классе.

Основные особенности LM317:

• Регулируемое выходное напряжение от 1.2В до 37В
• Максимальный выходной ток до 1.5А
• Встроенная защита от перегрева и короткого замыкания
• Низкий уровень шума на выходе
• Высокая точность стабилизации
• Простая схема включения

Благодаря своим характеристикам LM317 нашла широкое применение в различных источниках питания, зарядных устройствах, стабилизаторах тока для светодиодов и других схемах, где требуется надежная стабилизация напряжения или тока.

Основные характеристики LM317

Рассмотрим подробнее ключевые параметры микросхемы LM317:

• Диапазон входных напряжений: 3-40В
• Выходное напряжение: 1.2-37В
• Максимальный выходной ток: 1.5А
• Падение напряжения: минимум 3В
• Точность стабилизации: 0.1%
• Опорное напряжение: 1.25В
• Температурный диапазон: 0-125°C

Как видно, LM317 имеет широкий диапазон рабочих напряжений и токов, что обеспечивает ее универсальность. При этом микросхема обладает высокой точностью стабилизации в 0.1%, что гарантирует стабильное выходное напряжение.

Цоколевка и корпуса LM317

LM317 выпускается в нескольких вариантах корпусов:

• TO-220 — самый распространенный корпус для мощных применений
• TO-252 (D-PAK) — для поверхностного монтажа
• TO-263 (D2PAK) — мощный корпус для поверхностного монтажа
• TO-3 — для максимальных токов и мощностей

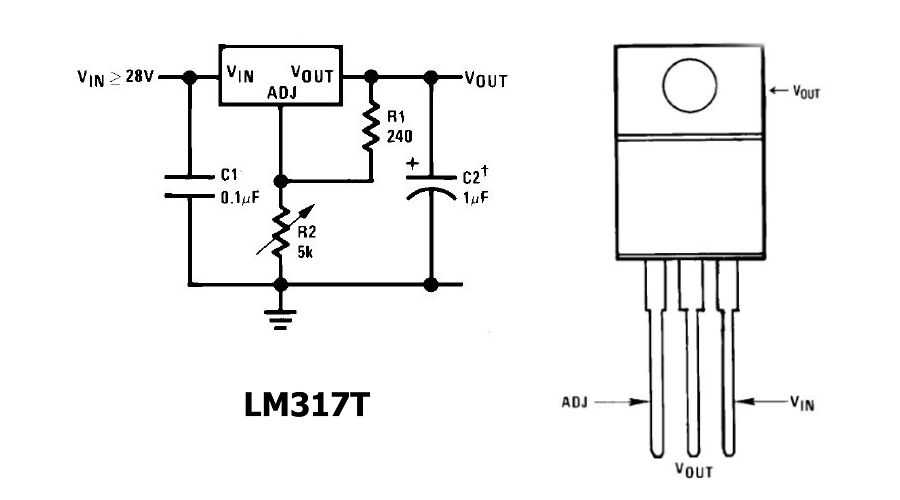

Цоколевка LM317 в корпусе TO-220:

1. ADJ (регулировка)
2. OUT (выход)
3. IN (вход)

Обратите внимание, что металлический радиатор корпуса соединен с выводом OUT. Это необходимо учитывать при монтаже на радиатор.

Схема включения LM317 как стабилизатора напряжения

Базовая схема включения LM317 для получения регулируемого стабилизированного напряжения выглядит следующим образом:

[Здесь будет схема включения LM317]

Принцип работы этой схемы:

1. Микросхема поддерживает на выводе ADJ постоянное опорное напряжение 1.25В относительно выхода OUT
2. Через резистор R1 протекает ток, создающий на нем падение напряжения 1.25В
3. Остальное напряжение падает на резисторе R2
4. Выходное напряжение равно сумме падений на R1 и R2

Выходное напряжение рассчитывается по формуле:

Vout = 1.25 * (1 + R2/R1)

Обычно R1 выбирают равным 240 Ом. Тогда R2 можно рассчитать как:

R2 = (Vout — 1.25) * 240 / 1.25

Применение LM317 как стабилизатора тока

LM317 также может использоваться для стабилизации тока, что удобно для питания светодиодов. Схема включения в этом случае выглядит так:

[Схема стабилизатора тока на LM317]

В этой схеме:

• Резистор R задает ток через нагрузку
• Микросхема поддерживает на R падение напряжения 1.25В
• Ток через нагрузку равен I = 1.25 / R

Например, для тока 20 мА сопротивление R должно быть 62 Ом.

Особенности применения LM317

При использовании LM317 необходимо учитывать следующие моменты:

• Минимальное падение напряжения на микросхеме должно быть не менее 3В
• При больших токах требуется установка радиатора
• Рекомендуется устанавливать защитные диоды на входе и выходе
• Для улучшения стабильности нужны конденсаторы на входе и выходе

Соблюдение этих правил обеспечит надежную и стабильную работу LM317 в вашей схеме.

Расчет параметров схемы на LM317

При проектировании устройств с LM317 важно правильно рассчитать номиналы компонентов и параметры схемы. Рассмотрим основные формулы:

1. Расчет выходного напряжения: Vout = 1.25 * (1 + R2/R1)
2. Расчет резистора R2 при известном Vout: R2 = (Vout — 1.25) * R1 / 1.25
3. Расчет тока стабилизации: I = 1.25 / R
4. Мощность рассеивания на LM317: P = (Vin — Vout) * I

Для удобства расчетов можно воспользоваться онлайн-калькуляторами или специальными программами. Это позволит быстро подобрать оптимальные номиналы компонентов.

Практические схемы на основе LM317

LM317 можно применять в различных практических схемах. Вот несколько полезных примеров:

Регулируемый блок питания 1.2-30В

[Схема регулируемого блока питания]

Эта схема позволяет получить регулируемое напряжение от 1.2В до 30В при токе до 1А. Регулировка осуществляется переменным резистором R2.

Зарядное устройство для Li-ion аккумуляторов

[Схема зарядного устройства]

Данная схема обеспечивает заряд Li-ion аккумулятора постоянным током, а затем постоянным напряжением. LM317 работает в режиме стабилизатора тока.

Драйвер светодиодов

[Схема драйвера светодиодов]

LM317 в этой схеме работает как источник постоянного тока для питания мощных светодиодов. Ток задается резистором R1.

Эти примеры демонстрируют универсальность LM317 и возможность ее применения в различных устройствах.

Параметры, цоколёвка и схемы включения LM317

Вы здесь:

Главная » Все записи » Параметры, цоколёвка и схемы включения LM317 (LM117)

Добавил: Анатолий,Дата: 18 Янв 2022

Рубрика: [ Все записи, Параметры радиоэлемент. ]

Всё о LM317(LM117) +  бесплатная программа расчёта стабилизатора напряжения и тока

Микросхема LM317 — регулируемый стабилизатор тока и напряжения,  с максимальным выходом по току

до 1,5А.

Диапазон выходного напряжения составляет от 3 до 40 В.

Она часто используется в радиоаппаратуре. С помощью LM317 (LM117) очень удобно сделать стабилизатор, требуется добавить только пару наружных резисторов, обеспечивающих выходное напряжение.

Ниже представлены:

1.  Основные технические параметры LM317

2. Цоколёвка LM317

3. Схемы включения LM317

• На рисунке №13 схема регулируемого стабилизатора с параллельным включением LM317  U= от4,5в до 25В; J=4А.
• На рисунке №14 схема регулируемого стабилизатора на LM317 повышенной мощности с выходным составным транзистором  LM317 (выходной ток зависит от типа применяемых транзисторов).

КОРПУСА И ЦОКОЛЕВКИ

Программа расчёта стабилизатора напряжения и тока на LM317

Пример расчета стабилизации по напряжению

Программа простая бесплатная, на русском языке. Она предназначена для быстрого расчёта стабилизатора напряжения или тока на микросхеме LM317.

Пример расчета стабилизации по току

Программа бесплатная и не требует инсталляции. Скачиваете, распаковываете в удобное для Вас место и отправьте ярлык (LM317_prg.exe) на рабочий стол.

ВНИМАНИЕ! Программа предназначена для расчётов, а за цоколёвкой смотрите, в каком корпусе у Вас микросхема. Все вышесказанное относится к корпусу ТО220.

СКАЧАТЬ ПРОГРАММУ РАСЧЕТА для LM317 БЕСПЛАТНО

Метки: [ справка ]

ПОДЕЛИТЕСЬ СО СВОИМИ ДРУЗЬЯМИ:

П О П У Л Я Р Н О Е:

• Параметры транзисторов МП9 — МП25
Параметры транзисторов
 МП9, МП10, МП11, МП13

Тип прибора	Структура	Pк max[ мВт ]	fгр, f*h316 [ МГц ]	Uкбо max [ В ]	Uэбо max [ В ]
МП9А МП10 МП10А МП10Б	n-p-n n-p-n n-p-n n-p-n	150 150 150 150	≥1* ≥1* ≥1* ≥1*	15 15 30 30	15 15 30 30
МП11 МП11А	n-p-n n-p-n	150 150	≥2* ≥2*	15 15	15 15
МП13 МП13А	p-n-p p-n-p	150 150	≥0. 5* ≥1*	15 15	15 15

Подробнее…

• Магниторезисторы

Магниторезисторы—

полупроводниковые резисторы с резко выраженной зависимостью электрического сопро­тивления от магнитного поля. Действие таких рези­сторов основано на использовании магниторезистив-ного эффекта, который заключается в изменении со­противления резистора при внесении его в магнитное поле. Подробнее…

• Цветовая маркировка конденсаторов
Цветовая маркировка конденсаторов.

Подробнее…

Популярность: 33 803 просм.

Вы можете следить за комментариями к этой записи через RSS 2.0. Вы можете оставить комментарий:.

— НАВИГАТОР —

Распиновка лм317

Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы.

Поиск данных по Вашему запросу:

Распиновка лм317

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов. Схемы включения lm317
• Параметры, цоколёвка и схемы включения LM317
• LM317T схема включения
• LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet
• Характеристики микросхемы lm317t
• LM317 стабилизатор напряжения
• Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов
• LM217, LM317 — Регулируемые стабилизаторы напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Простой БП на LM317 — Версия 2

Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов. Схемы включения lm317

Нужны еще сервисы? Архив Каталог тем Добавить статью. Как покупать? Интегральные стабилизаторы этой серии удобны в использовании во множестве иных применений. Некоторые из его нестандартных применений я вам хочу показать. В силу того, что данные стабилизаторы имеют «плавающие» относительно «земли» потенциалы выводов, ими могут быть стабилизаторами напряжения в несколько сотен вольт, при условии, что не будет превышен допустимый предел разности напряжений вход-выход.

Некоторые схемы их необычных применений показаны на рисунках. Мощный повторитель напряжения. Использование R1 позволит при малой скорости заряда обеспечить максимальный заряд батареи.

Интегральные стабилизаторы данной серии можно с успехом использовать для стабилизации тока. Это очень удобно для изготовления на их основе различных зарядных устройств. На этой схеме изображён интегральный стабилизатор напряжения с плавным запуском.

Ёмкость конденсатора С2 задает плавность включения стабилизатора. Высокая стабильность данного стабилизатора, достигается за счет использования дополнительного интегрального двухвыводного стабилитрона повышенной стабильности.

Полярность выходного напряжения при этом другая, так что все конденсаторы, диоды и стабилитрон я, кстати, применял КС — он выдает 18 вольт должны быть включены обратной полярностью. Кроме того, вместо VT1 — МП Этот блок питания БП являлся универсальным источником энергии для моих домашних экспериментов, выдавая от 0,5 до 18 вольт стабилизированного напряжения при токе 1 — 1,5А.

Однако был у него и недостаток — из-за низкого КПД подобных схем выходной мощный транзистор греется как печка. Долго я хотел сделать этот БП на интегральной базе там и КПД повыше, да и есть такие функции как защита от перегрева, от короткого замыкания или даже от превышения допустимого тока , только не попадались мне на глаза подобные микросхемы. КЕН1, КЕН2 [2] — малая мощность, придется ставить дополнительный транзистор на усиление тока, да и слишком много выводов у неё.

На КРЕН5 можно сделать регулируемый стабилизатор напряжения СН , однако в этом случае минимальное напряжение будет 5В, что тоже нежелательно. Таким образом, на отечественной элементной базе построить интегральный СН с желаемыми параметрами невозможно. Так вот, эти микросхемы представляют собой регулируемые СН с выходным напряжением 1,2 — 37В при выходном токе 1,5А. Рисунок 2 — Схема регулируемого СН 1,25 — 25 В Также эти микросхемы применяют как зарядные устройства для аккумуляторных батарей.

Типичная схема такого устройства приведена на рисунке 3. Здесь используется принцип зарядки постоянным током. Рисунок 3 — Схема зарядного усторойства. Как видно из рисунка, ток заряда определяется сопротивлением R1. Значения этого сопротивления лежат в пределах, указанных на рисунке. Это соответствует току заряда от 10 мА до 1,56 A. Схемы включения у этих микросхем такие-же, что и на рисунке 2, цоколевка — как на рисунке 1.

Далее приведены схемы зарядного устройства для автомобильного кислотно-свинцового аккумулятора рис. В заключение хочу заметить, что выходной конденсатор С2 по схеме на рис. Это нужно для того, чтобы предотвратить импульс тока, который может возникнуть при коротком замыкании в нагрузке из-за разряда выходного конденсатора.

Этот импульс тока может достигать величины 20 А и повредить микросхему. Рисунок 6 Литература: 1. Ru — Блок питания с защитой от КЗ; 2. Ru — Стабилизаторы напряжения на микросхемах серии К; 3. LMK 3. Очень многие используют аккумуляторы для питания радиоэлектронной аппаратуры, при этом заряжают их зарядными устройствами сомнительного поисхождения. Ниже приводится описание простого зарядного устройсва обеспечивающего стандартный режим заряда. Зарядное устройство использует принцип зарядки постоянным токо.

В качестве источника тока используется очень хорошая микросхема LM Схема включения изображена на рисунке:. Класическое определение источника тока: источник тока — это источник электрической энергии имеющий безконечне внутреннее сопротивление и такое же безконечное напряжение на свобоных зажимах. Принцип работы примерно такой.

LM регулируя ток по выводу 3 пытается добится падения напряжения на резисторе R1 равного 1,25V. Следовательно изменяя номинал R1 можно регулировать ток в определенных пределах. Не трудно посчитать что в соответствии этим величинам R1 можно получить ток от 0,01 Ампера 10 мА до 1,5 Ампер. Поскольку расположение выводов у LM не очевидно привожу рисунок самой микросхемы. Например, если это два пальчиковых аккумулятора, то напряжение когда они полностью заряженны приближается к 3 В, и для их зарядки рекомендуется на вход источника тока подавать напряжение не менее 6 В.

С другой стороны LM не «дубовая» и присутствие более 30 В на входе не желательно. Питать зарядное устройство наиболее рационально от сети переменного тока В через понижающий трансформатор и выпрямитель с простейшим сглаживающим фильтром. Щуп станет универсальным, если с обратной стороны его на коротком проводе припаять»крокодил» в резиновом чехле. Вход Регистрация Востановить пароль. Видео Как это работает? Умный дом Цифровая техника Добавить материал.

Участников : 2 Гостей : G o o g l e , Я ндекс , далее Рекорд человек онлайн установлен Новые объявления Продам: Генератор сигналов. Рисунок 3 — Схема зарядного усторойства Как видно из рисунка, ток заряда определяется сопротивлением R1. Предыдущая новость — Следующая новость. Плоский Нитевидный Уплотненный Более старые первыми Более новые первыми Комментарии принадлежат их авторам.

Мы не несем ответственности за их содержание. Отправитель Нити. Разное Щуп станет универсальным, если с обратной стороны его на коротком проводе припаять»крокодил» в резиновом чехле. Интересно Проводите пайку только при выключенном телевизоре. Похожие новости.

Разместил: terio Стабилизатор напряжения сетевого паяльника. Количество статей в радиолюбительских журналах, посвящённых регулированию температуры жала пальника, работающего от сети, огромно. Если даже отложить в сторону просто Коментариев 18 Просмотров Стабилизатор температуры жала паяльника. Автор данной статьи, Л. Макеевка Донецкой обл. Коментариев 16 Просмотров Импульсные стабилизаторы тока HVHV для светодиодов.

Коментариев 3 Просмотров Импульсный стабилизатор тока ZXLD для питания светодиодов. Микросхемы ZXLD производства фирмы Diodes Incorporated предназначены для питания светодиодов от одного гальванического элемента или аккумулятора в малогабаритных Коментариев 10 Просмотров Микросхемы серии LM для синтезатора частот. Обе микросхемы Ключевой стабилизатор на LMHV.

Стабилизатор выполнен на популярной микросхеме LMHV, представляющей собой интегральный стабилизатор напряжения от 1,8 до 32V. Напряжение регулируется переменным Коментариев 42 Просмотров Разместил: Draken.

Линейный светодиодный индикатор на LM почти аналог микрухи LM Эта схема использует два счетверенных усилителя, чтобы сформировать восемь уровней звуковой индикации. Операционные усилители, используемые в этой схеме — LM Коментариев 61 Просмотров Разместил: lom-master.

Импульсный стабилизатор: что «это» такое? В радиотехнике широко используются, в основном, два типа стабилизаторов: линейные и импульсные. Линейные стабилизаторы действуют по принципу резистора: ограничивают Коментариев 4 Просмотров Партнёры Новые объявления Продам: Генератор сигналов.

Параметры, цоколёвка и схемы включения LM317

Схема простого и мощного самодельного блока питания с выходным напряжением от 1,3В до 12В, построен на основе LM, КТ В различных цехах, лабораториях мастерских и даже некоторых офисах дляпитания осветительных приборов используется внутренняя вольтовая сеть. В любом случае, сеть рассчитана на достаточно большой ток потребления и может питать не только осветительные приборы, но и паяльники, рассчитанные на напряжение 12V. Я предлагаю использовать такую вольтовую местную сеть и для получения регулируемого постоянного напряжения, которое может понадобиться, например, при ремонте автомобильной или батарейной аппаратуры. Для этого необходим достаточно мощный выпрямитель и такой же мощный стабилизатор. Наиболее простое и дешевое решение показано на рисунке выше.

Статья про микросхему-стабилизатор LM, представлены схемы блока питания, зарядного устройства, драйвера для светодиодов, datasheet LM .

LM317T схема включения

Достоинством ИС ЛМ является также и то, что она выпускается в стандартном транзисторном корпусе ТО, удобном для установки и монтажа. В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизатор LML имеет все доступные только для ИС средства защиты от перегрузки, включая встроенные схемы ограничения внутреннего тока, от перегрева и коррекции области безопасной работы. Все средства защиты от перегрузки стабилизатора функционируют также и в случае, когда управляющий вывод ADJ отсоединен. При нормальных условиях работы, стабилизатор LM He требует подключения дополнительных конденсаторов, за исключением ситуации, когда ИС стабилизатора установлена далеко от конденсатора фильтра первичного питания; в такой ситуации требуется входной шунтирующий конденсатор. Альтернативный выходной конденсатор позволяет улучшить показатели переходных процессов в стабилизаторе, а шунтирование конденсатором управляющего вывода ИС повышает значение коэффициента сглаживания пульсаций напряжения, что трудно достижимо в остальных известных трехвыводных стабилизаторах. Кроме замены традиционных стабилизаторов с фиксированным значением выходного напряжения, LM удобен для работы в широком диапазоне возможных вариантов применения. Так, в частности, «плавающий» по реальному падению выходного напряжения режим работы стабилизатора, при котором на ИС влияет только разность между входным и выходным напряжением, позволяет использовать его в схемах с высоковольтным стабилизированным питанием, причем работа стабилизатора в такой схеме может продолжаться неопределенно долго, до тех пор, пока разность между входным и выходным напряжением не превысит предельно допустимого значения. Кроме того, LM удобен для создания очень простых регулируемых импульсных стабилизаторов, стабилизаторов с программируемым выходом, либо для создания прецизионного стабилизатора тока на базе ЛМ, путем подключения постоянного резистора между управляющим и выходным выводами ИС.

LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet

Данная простая схема позволяет выпрямить переменное напряжение в постоянное благодаря диодному мосту из диодов VD1-VD4, а затем точным подстрочным резистором типа СП-3 выставить нужное вам напряжение в пределах допустимых интегральной микросхемы-стабилизатора. В качестве выпрямительных диодов взял старые FR , которые когда-то давно выпаял из древнейшего компьютера го года. Для них даже пришлось расширять отверстия в плате, уж больно выводы у них толстые 1,3мм. Если немного изменить плату в лейоте можно впаять сразу готовый диодный мост.

Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. Для этого потребуется несколько внешних радиодеталей, для LM схема включения работает сразу, настройки не требуется.

Характеристики микросхемы lm317t

Для облегчения расчета необходимых выходных параметров существует специализированный LM калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Стандартная схема зарядного устройства приведена ниже. В данной схеме включения применяется способ заряда постоянным током.

LM317 стабилизатор напряжения

Изучая темы, касающиеся использования трехвыводных стабилизаторов напряжения серии LM, нигде не нашлось рекомендуемого проекта печатной платы. Поэтому будем восполнять пробел и приведем несколько правил, позволяющих добиться высоких параметров от стабилизатора. Представляем свой проект размещения элементов, прототип схемы собранной на макетной плате и результаты измерений. Уверены, что это пригодится не только новичкам, так как LM, LM, LM очень часто используются в разных блоках питания как отдельно, так и в составе приборов. На входе стабилизатора используется дешевый импульсный блок питания 9 В, 3 А.

Кроме того, ИС LM/LM/LM удобны при создании простых регулируемых импульсных стабилизаторов, стабилизаторов с.

Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов

Распиновка лм317

Эти простые и дешевые стабилизаторы очень удобны в применении им необходимо всего два внешних резистора для установки уровня выходного напряжения. Достоинством ИС LM является также и то, что она выпускается в стандартном транзисторном корпусе, удобном для установки и монтажа. В дополнение к улучшенным, по сравнению с традиционными стабилизаторами, имеющими фиксированное значение выходного напряжения, технико-эксплуатационным показателям, стабилизаторы серии LM имеют все доступные для ИС средства защиты от перегрузки, включая схемы ограничения тока, защиты от перегрева и защита от выхода из области безопасной работы. Все средства защиты стабилизатора от перегрузки функционируют также и в случае, когда управляющий вывод ИС не подключен.

LM217, LM317 — Регулируемые стабилизаторы напряжения

Качественный блок питания с регулируемым выходным напряжением — мечта каждого начинающего радиолюбителя. В быту такие устройства применяются повсеместно. К примеру, взять любое зарядное устройство для телефона или ноутбука, блок питания детской игрушки, игровой приставки, стационарного телефона, многих других бытовых приборов. Оглавление: Основные характеристики, топология микросхемы Цоколевка микросхемы Аналоги lm Особенности подключения Построение мощных регулируемых блоков питания Некоторые особенности работы с микросхемой lm Другие практические схемы на lm Но чтобы источник был надежным, долговечным, для него лучше выбирать надежную элементную базу.

Регулируемый трехвыводный линейный стабилизатор напряжения и тока LMt, характеристики которого позволяют используется его в схемах включения регулируемых блоков питания.

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LMT с характеристиками:. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора. У стабилизатора два важных параметра: опорное напряжение Vref и ток вытекающий из вывода подстройки Iadj. Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1.

Могут поддерживать ток в нагрузке более 1. Номинальное выходное напряжение выбирается с помощью резистивного делителя, что делает использование устройства очень простым. Оно используется поддержания постоянного тока через делитель напряжения см.

LM317 — Википедия

LM317 с радиатор

В LM317 популярный регулируемый позитив линейный регулятор напряжения. Он был разработан Боб Добкин в 1976 году, когда он работал на National Semiconductor.

В LM337 является негативным дополнением к LM317, который регулирует напряжение ниже ссылки. Он был разработан Боб Пиз, который также работал на National Semiconductor.

Содержание

• 1 Характеристики
• 2 Операция
  • 2.1 Регулятор напряжения
  • 2.2 Регулятор тока
• 3 По сравнению с 78xx / 79xx
• 4 Вторые источники из Восточного блока
• 5 Смотрите также
• 6 Рекомендации
• 7 внешняя ссылка

Характеристики

LM317 Цоколевки показывая свое постоянное опорное напряжение.

Символ	Параметр	Ценить	Единица измерения
Vиз	Диапазон выходного напряжения	1.25  – 37	V
Vв — Vиз	Дифференциал напряжения	3  – 40	V
ТJ	Диапазон рабочих температур перехода	0 – 125	° C [1]
яO (МАКС. )	Максимальный выходной ток	1.5	А
яL (МИН)	Минимальный ток нагрузки	3,5 мА типично, 12 мА максимум	[1]
пD	Рассеяние мощности	Внутренне ограничено	W [1]
рθJA	Термическое сопротивление, переход к окружающей среде	80	° C / Вт [1]
рθJC	Термическое сопротивление, переход к корпусу	5	° C / Вт [1]

Без радиатор при температуре окружающей среды 50 ⁰C, например, в жаркий летний день внутри ящика, максимальная рассеиваемая мощность (T_J-T_А)/Р_θJA = ((125-50) / 80) = 0,98 Вт может быть разрешено. (Кусок блестящего листового алюминия размером 6 x 6 см и толщиной 1,5 мм дает термическое сопротивление что позволяет рассеивать 4,7 Вт тепла^[2][3]).

В режиме постоянного напряжения с источником входного напряжения на V_В при 34 В и желаемом выходном напряжении 5 В максимальный выходной ток будет P_{МАКСИМУМ} / (V_я-V_О) = 0,98 / (34-5) = 32 мА.

Для режима постоянного тока с источником входного напряжения в V_В при 12 В и прямом падении напряжения V_F= 3,6 В, максимальный выходной ток будет P_{МАКСИМУМ} / (V_я — V_F) = 0,98 / (12-3,6) = 117 мА.

Операция

Основная статья: Линейный регулятор

В качестве линейных регуляторов используются LM317 и LM337. Преобразователь постоянного тока в постоянный Приложения.

Линейные регуляторы по своей природе тратят энергию; рассеиваемая мощность — это прошедший ток, умноженный на разность напряжений между входом и выходом. LM317 обычно требует радиатор для предотвращения слишком высокого повышения рабочей температуры. При больших перепадах напряжения потери мощности в виде тепла в конечном итоге могут быть больше, чем мощность, подаваемая в цепь. Это компромисс для использования линейных регуляторов, которые представляют собой простой способ обеспечить стабильное напряжение с помощью нескольких дополнительных компонентов. Альтернативой является использование импульсный регулятор напряжения, который обычно более эффективен, но занимает больше места и требует большего количества связанных компонентов.

В корпусах с теплоотводящим монтажным выступом, например К-220, язычок соединен внутри с выходным контактом, что может потребовать электрической изоляции язычка или радиатора от других частей схемы приложения. Несоблюдение этого правила может привести к короткому замыканию.

Регулятор напряжения

Схема LM317 в типовой конфигурации регулятора напряжения, включая развязывающие конденсаторы для устранения входного шума и переходных процессов на выходе.

LM317 имеет три контакта: INput, OUTput и ADJustment. Внутри устройство имеет бандгап который производит стабильное опорное напряжение V_ссылка= 1,25 В, за которым следует усилитель с обратной связью и относительно высокой выходной токовой нагрузкой. То, как подключен регулировочный штифт, определяет выходное напряжение следующим образом.

Если регулировочный штифт подключен к земле, выходной штифт выдает регулируемое напряжение 1,25 В при максимальных токах. Более высокие регулируемые напряжения получаются путем подключения регулировочного штифта к резистивный делитель напряжения между выходом и землей. потом

V_из = V_ссылка (1 + R_L/Р_ЧАС)

V_ссылка — разница в напряжении между выводами OUT и ADJ.^[4] V_ссылка при нормальной работе обычно составляет 1,25 В.

Поскольку некоторый ток покоя протекает от регулировочного штифта устройства, добавляется член ошибки:

V_из = V_ссылка (1 + R_L/Р_ЧАС) + Я_Qр_L

Чтобы сделать выход более стабильным, устройство спроектировано так, чтобы поддерживать ток покоя на уровне 100 мкА или ниже, что позволяет игнорировать член ошибки почти во всех практических случаях. ^[5]

Регулятор тока

А источник постоянного тока схема построена на LM317

Устройство можно настроить для регулирования тока нагрузки, а не напряжения, путем замены резистора нижнего плеча делителя самой нагрузкой. Выходной ток, что в результате падения опорного напряжения через резистор. В идеале это:

я_из = V_ссылка/Р_ЧАС

С учетом тока покоя это становится:

я_из = (V_ссылка/Р_ЧАС) + Я_Q

LM317 также может использоваться для проектирования различных других схем, таких как схема регулятора от 0 до 30 В, регулируемая схема регулятора с улучшенным отклонение пульсации, прецизионная цепь ограничителя тока, цепь предварительного регулятора слежения, цепь регулятора от 1,25 В до 20 В с минимальным программным током, несколько регулируемых регуляторов на карте с одним управлением, цепь зарядного устройства батареи, цепь зарядного устройства постоянного тока 50 мА, медленное включение Схема регулятора 15 В, схема регулятора переменного напряжения, схема ограниченного по току зарядного устройства 6 В, схема регулируемого регулятора 4 В, схема регулируемого регулятора высокого тока и многое другое. ^[4]

По сравнению с 78xx / 79xx

LM317 — регулируемый аналог популярного 78xx фиксированные регуляторы. Как и LM317, каждый из регуляторов 78xx предназначен для регулировки выходного напряжения до тех пор, пока оно не достигнет некоторого фиксированного напряжения над регулировочным штифтом (который в данном случае обозначен как «земля «).

Используемый механизм достаточно похож, так что делитель напряжения может использоваться так же, как и с LM317, и выход следует той же формуле, используя фиксированное напряжение регулятора для V_ссылка (например, 5 В для 7805). Однако ток покоя устройства 78xx значительно выше и менее стабилен. Из-за этого нельзя игнорировать член ошибки в формуле, и значение резистора на стороне низкого напряжения становится более критическим.^[6] Дополнительные корректировки стабильных могут быть сделаны путем создания опорного напряжения, которое менее чувствительным, чем резистивный делитель к флуктуации тока, например, диод падение или буфер напряжения. «Трехконтактные положительные регуляторы серии LM340-N / LM78XX» (PDF). Март 2013. Архивировано с оригинал (PDF) 18 апреля 2016 г.. Получено 2017-08-28.

внешняя ссылка

• Схема и выводы LM317
• Онлайн калькулятор подбора резисторов для схемы LM317

Ширина запрещенной зоны

• Конструкция эталонных схем с запрещенной зоной: испытания и невзгоды  – Роберт Пиз, National Semiconductor (показана конструкция LM317 на Рисунке 4: LM117)
• LM317 ширина запрещенной зоны опорного напряжения Пример (ЕСЕ 327) — Краткое объяснение температурно-независимой эталонной схемы ширины запрещенной зоны в LM317.

Даташиты / Даташиты

• Справочник по регуляторам напряжения (исторический, 1980 г.), National Semiconductor
• LM317 (положительный), LM350 (3 ампер), Texas Instruments (TI приобрела National Semiconductor)
• LM317 (положительный), LM350 (3 ампер), ON Semiconductor
• LM317 (положительный), STMicroelectronics
• LM337 (отрицательный), Инструменты Техаса

LM317T Регулятор напряжения: Цоколёвка, Даташит, Схема [Видео]

Про LM317 было много статей, сегодня поговорим о LM317T отдельно. Этот блог будет охватывать не только его распиновку, функции, приложения, но и его модели САПР, функциональные эквиваленты и некоторые полезные схемы, техническое описание, как всегда, находится внизу страницы.



LM317T  принадлежит к регулируемому трехполюсному стабилизатору положительного напряжения, предназначенному для подачи тока нагрузки более 1,5 А с выходным напряжением, регулируемым в диапазоне от 1,2 В до 3,7 В. Номинальное выходное напряжение выбирается с помощью резистивного делителя, что делает устройство исключительно простым в использовании и устраняет необходимость в большом количестве постоянных регуляторов. Помимо использования в качестве регулятора переменного напряжения, микросхема LM317T также может использоваться в качестве регулятора постоянного напряжения, ограничителя тока, зарядного устройства, регулятора напряжения переменного тока и даже в качестве регулируемого регулятора тока.



Ниже представлено видео о том, как LM317T работает в схеме.



Adjustable Voltage Regulator LM317T functional demo

---

Catalog

LM317T Pinout

LM317T Features

LM317T Schematic Circuit

LM317T Specifications

LM317T Модели САПР

LM317T Applications

LM317T Package

LM317T Circuit

LM317T Functional Equivalents

LM317T Popularity by Region

LM317T Анализ рыночных цен

Производитель LM317T

Лист технических данных компонентов

---

Распиновка LM317T

Номер контакта	Название контакта	Описание
Контакт 1	Настройка	Этот контакт регулирует выходное напряжение
Контакт 2	Выходное напряжение (Ввых)	Регулируемое выходное напряжение, установленное контактом регулировки, может быть получено с этого контакта .
Контакт 3	Входное напряжение (Vin)	Входное напряжение, которое должно регулироваться, подается на этот контакт

---

Особенности LM317T

Согласно техническому описанию LM317T, имеет:

• Диапазон выходного напряжения: от 1,2 до 37 В

• Выходной ток более 1,5 А

• 0,1 % регулирование сети и нагрузки

• Константа ограничения тока с температурой

• 100 % электропригар

• Устраняет необходимость хранения большого количества напряжений

• Подавление пульсаций 80 дБ

---

Схема LM317T

Принципиальная схема может помочь нам лучше понять, как компонент или микросхема используется и работает в схемах. Это ссылка, чтобы заставить их работать в реальной схеме. Следующая принципиальная схема LM317T является образцом для справки.

---

Технические характеристики LM317T

Атрибут продукта	Значение атрибута
Производитель:	STMicroelectronics
Категория продукта:	Линейные регуляторы напряжения
Тип крепления:	Сквозное отверстие
Упаковка/футляр:	ТО-220-3
Количество выходов:	1 Выход
Полярность:	Положительный
Выходное напряжение:	от 1,2 В до 37 В
Выходной ток:	1,5 А
Тип вывода:	Регулируемый
Входное напряжение МАКС. :	40 В
Входное напряжение МИН:	4,2 В
Минимальная рабочая температура:	0 С
Максимальная рабочая температура:	+ 125 С
Регулировка нагрузки:	0,5 %
Регулирование линии:	0,04 %/об
Серия:	ЛМ317
Упаковка:	Трубка
Высота:	9,15 мм
Длина:	10,4 мм
Диапазон рабочих температур:	от 0 С до + 125 С
Ширина:	4,6 мм
Марка:	STMicroelectronics
Подавление PSRR/пульсации — Тип:	80 дБ
Тип продукта:	Линейные регуляторы напряжения
Заводская упаковка:	1000
Подкатегория:	PMIC — ИС управления питанием
Вес блока:	0,081130 унций

---

Модели CAD LM317T

• Обозначение детали

• След

• 3D модель

---

Применение LM317T

Регулятор напряжения LM317T используется в различных схемах, наиболее распространенные применения:

• Используется для регулирования положительного напряжения

• Используется в цепях управления двигателем

• Обычно используется в настольных ПК, DVD и других потребительских товарах

• Переменный источник питания

• Цепи ограничения тока

• Цепи обратной полярности

---

Комплект LM317T

---

Цепь LM317T

Так будет выглядеть стабилизатор LM317T, подключенный к цепи, обеспечивающей постоянное выходное напряжение постоянного тока.

В этой схеме мы добавляем источник постоянного напряжения на вывод V IN регулятора. Это контакт, который, опять же, получает входящее напряжение, которое микросхема затем регулирует. Напряжение, поступающее на этот контакт, должно быть больше, чем напряжение, которое он выдает. Помните, регуляторы напряжения — это просто устройства, которые регулируют напряжение до определенного уровня. Они не создают и не могут создавать напряжение сами по себе. Следовательно, чтобы получить напряжение, V OUT , V IN должно быть больше, чем V OUT . В этой схеме нам нужно регулируемое напряжение 5 В постоянного тока на выходе. Поэтому V IN должно быть больше 5 вольт. Как правило, с регуляторами, если они не являются регуляторами с малым падением напряжения, вы хотите, чтобы входное напряжение было примерно на 2 вольта выше. Поэтому, поскольку нам нужно 5 вольт на выходе, мы подадим на этот регулятор 7 вольт.



Теперь, когда мы разобрались с входным выводом, мы должны заняться регулируемым выводом (Adj). Это контакт, который позволяет нам регулировать напряжение до желаемого уровня. Поскольку мы хотим, чтобы на выходе было 5 вольт, мы должны рассчитать, какое значение R2 даст на выходе 5 вольт. Используя формулу для выходного напряжения, В ВЫХ = 1,25 В (1 + R2/R1). Поскольку R1 = 240 Ом, наше уравнение теперь 5 В = 1,25 В (1 + R2/240 Ом), поэтому R2 = 720 Ом. Таким образом, при значении R2, равном 720 Ом, LM317 будет выдавать 5 В при подаче входного напряжения более 5 вольт. Если вам нужно рассчитать выходные напряжения или значение резистора R2, которое вам понадобится для схемы, см. Онлайн-калькулятор LM317. Это может помочь вам найти точное значение резистора, необходимого для схемы.



Последний контакт LM317 является выходным. Вот отсюда и выйдет регулируемое напряжение (в данном случае 5 вольт). Чтобы подать на схему регулируемые 5 вольт, мы просто подключаем их к выходному контакту.

---

Функциональные эквиваленты LM317T

Номер детали	Описание	Производитель
ЛМ317Т#ПБФ СИЛОВЫЕ ЦЕПИ	IC VREG 1,2–37 В РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР, PSFM3, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ, Регулируемый положительный стандартный регулятор с одним выходом	Линейная технология
ЛМ317Т2 СИЛОВЫЕ ЦЕПИ	РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР 1,2 В-37 В, PSFM3, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ	ООО Моторола Мобилити
ЛМ317КСС СИЛОВЫЕ ЦЕПИ	1,5 А, 40 В, регулируемый линейный регулятор напряжения 3-TO-220 от 0 до 125	Техасские инструменты
ЛМ317Т/НОПБ СИЛОВЫЕ ЦЕПИ	IC VREG 1,2–37 В РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР, PSFM3, СООТВЕТСТВУЕТ ROHS, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ, регулируемый положительный стандартный регулятор с одним выходом	Национальная корпорация полупроводников
ЛМ317КС СИЛОВЫЕ ЦЕПИ	3/4-контактный регулируемый регулятор положительного напряжения 1,5 А 3-TO-220 от 0 до 125	Техасские инструменты
ЛМ317П СИЛОВЫЕ ЦЕПИ	Регулируемые регуляторы напряжения от 1,2 В до 37 В	STMicroelectronics
ЛМ317БТ4 СИЛОВЫЕ ЦЕПИ	РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР 1,2 В-37 В, PSFM3, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ	ООО Моторола Мобилити
ЛМ317БТ СИЛОВЫЕ ЦЕПИ	РЕГУЛИРУЕМЫЙ ПОЛОЖИТЕЛЬНЫЙ РЕГУЛЯТОР 1,2 В-37 В, PSFM3, ПЛАСТИКОВЫЙ, TO-220, 3-КОНТАКТНЫЙ	ОН Полупроводник
ЛМ317БТГ СИЛОВЫЕ ЦЕПИ	Линейный регулятор напряжения, 1,5 А, высокий PSRR, регулируемый, положительный TJ = от -40° до +125°C, TO-220, ОДИНАРНЫЙ МАНОМЕТР, 3-ПРОВОДНОЙ, 50-ТРУБНЫЙ	ОН Полупроводник
ЛМ317КСЕ3 СИЛОВЫЕ ЦЕПИ	3/4-контактный регулируемый регулятор положительного напряжения 1,5 А 3-TO-220 от 0 до 125	Техасские инструменты

---

LM317T Популярность по региону

---

LM317T Анализ рыночной цены

---

LM317T Производитель

STMICROLECTRELCRONICS (SGS-TTH-THOM-TTH. 87 в результате слияния SGS Microelectronics в Италии и Thomson Semiconductor во Франции. В мае 1998 года компания SGS-THOMSON Microelectronics сменила название на STMicroelectronics Co., Ltd. STMicroelectronics — одна из крупнейших в мире компаний, производящих полупроводники. Компания стремится стать лидером рынка в области интеграции мультимедийных приложений и решений по питанию. STMicroelectronics обладает самой мощной в мире линейкой продуктов, включая специализированные продукты с высокими правами интеллектуальной собственности. Продукты, есть также инновационные продукты во многих областях, таких как дискретные устройства, высокопроизводительные микроконтроллеры, микросхемы смарт-карт безопасности и устройства микроэлектромеханических систем (MEMS).

---

Лист технических данных компонентов



LM317 Схема выводов и принципиальная схема

LM317 — это известный интегральный регулятор линейного напряжения. Он обеспечивает очень стабильный, равномерный и плавный выходной сигнал, который не колеблется при изменении нагрузки. Его также можно использовать в качестве точного устройства ограничения тока, что необходимо для тестирования электронного оборудования.

В отличие от серии 78xx, выходное напряжение LM317 можно регулировать с помощью переменного резистора или набора постоянных резисторов. Он имеет встроенную защиту от короткого замыкания, а также защиту от перегрева.

LM317 исключительно прост в использовании и требует всего два резистора для базовой регулировки напряжения, однако более точная выходная мощность может быть достигнута с помощью нескольких дополнительных компонентов. Конденсаторы не нужны, если источник входного сигнала не расположен достаточно далеко от LM317.

Форма и расположение выводов LM317

LM317 имеет 3 контакта и форму транзистора TO-220, что облегчает его установку на радиаторы. Если вы возьмете LM317 вверх дном, когда напечатанное название микросхемы будет обращено к вам, а его контакты находятся сверху, то левый контакт будет входным, центральный — выходным, а правый — регулировочным.

Примечание: Пластина теплообменника или радиатора также действует как выходная клемма благодаря внутреннему соединению с центральным контактом. Я также добавил изображение, чтобы убедиться, что вы полностью понимаете номера контактов для LM317.

Конфигурация контактов LM317

Технические характеристики LM317

LM317 имеет широкий диапазон входного напряжения от 4,25 В до 40 В, а диапазон выходного напряжения составляет от 1,25 В до 37 В. Минимально возможная разница между входным и выходным напряжением составляет 3 В, все, что ниже, может привести к непредсказуемым колебаниям выходного напряжения. Максимально возможный перепад напряжения составляет 40 В.

С радиатором приличного размера LM317 может выдавать ток до 1,5 А (1500 мА), однако вы должны убедиться, что максимальная рабочая температура LM317 не превышает 125 ° C, иначе он перегреется или даже может быть необратимо поврежден. .

Схема цепи LM317

Я добавляю принципиальную схему очень простой схемы регулятора напряжения с использованием LM317, которая чрезвычайно проста и может быть построена даже без печатной платы или макетной платы. Вы можете поместить lm317 вверх ногами на радиатор и припаять резистор прямо к его контактам. Переменный резистор можно подключить к LM317 с помощью проводов и разместить в любом месте.

Если вы устанавливаете эту схему внутри коробки, то вы должны просверлить отверстие в передней части коробки и поместить в это отверстие переменный резистор с пластиковой ручкой снаружи, чтобы отрегулировать регулируемое выходное напряжение.

Схема регулятора LM317

Формула расчета выходного напряжения LM317

Вы также можете заменить переменный резистор постоянным резистором, если вам требуется фиксированное выходное напряжение. Например, вы можете получить выходное напряжение 5,1 В постоянного тока из этой схемы, если замените переменный резистор 5 кОм постоянным резистором 680 Ом. Вы можете использовать следующую формулу, чтобы рассчитать, какие резисторы использовать и какое выходное напряжение вы получите.
Vout = 1,25 X (1 + (R2 / R1))
В случае 680 Ом ожидаемое выходное напряжение рассчитывается следующим образом:
= 1,25 X (1 + (680 / 220))
= 1,25 X (1 + 3,09 )
= 1,25 X 4,09
Vвых = 5,1 В прибл.
Примечание: значения R1 и R2 должны быть в омах.

Простая, но точная схема ограничения тока

На изображении ниже вы можете увидеть очень точную, но очень простую схему, которая ограничивает ток до значения, определяемого резистором R1. Я нашел эту схему удивительно точной и даже сравнимой с некоторыми довольно профессиональными блоками питания с ограничением тока.

Обратите внимание, что LM317 сам по себе довольно точен, однако резистор R1 должен быть достаточно большим, чтобы не нагреваться слишком сильно, иначе нагрев может привести к незначительному изменению значения сопротивления, что приведет к изменению тока на несколько миллиампер.

LM317 Цепь ограничения тока

Например, установленный резистор 3,9 Ом или R1 будет выдавать ток примерно 320 миллиампер независимо от установленного напряжения.
Вы можете использовать следующую формулу для расчета выходного тока.
Выходной ток = 1,25 / R1
Примечание. Значение R1 должно быть в омах

Можно ли использовать LM317 без пластины радиатора?

Да, но только для очень легких нагрузок и еще нужно будет следить за рабочей температурой LM317, чтобы Она не превышала 125С.

По моему опыту, если тепловыделение вашего приложения составляет менее 1 Вт, есть большая вероятность, что вы сможете использовать микросхему без пластины радиатора. Однако обратите внимание, что постоянное использование LM317 при температуре, близкой к максимальной рабочей температуре, может изменить его кристалл и сократить срок его службы.

LM7805 Vs LM317

Источник питания постоянного тока 5 В является одним из наиболее распространенных источников питания постоянного тока. Хотя LM317 также может дать вам регулируемый выход 5 В, но если вам нужно запитать цепь 5 В, тогда LM7805 будет лучшим выбором, поскольку вам не нужно использовать дополнительные резисторы для установки напряжения. Также LM317 потребуется тонкая настройка, чтобы получить точные 5 В, тогда как LM7805 специально разработан для получения точных выходных 5 В. Если вы хотите узнать больше о LM7805, перейдите по следующей ссылке.

Как использовать регулятор напряжения LM7805

Если вы планируете использовать LM317 в своей схеме и у вас есть какие-либо вопросы, не стесняйтесь задавать их в разделе комментариев ниже.

Распиновка lm317: Полное руководство

Сегодня на рынке существует множество компонентов регулятора напряжения, которые интегрируются в электронную схему. В каждом из них предусмотрены возможности регулировки напряжения, но мы рассмотрим цоколевку LM317. Как правило, это доступное устройство позволяет регулировать напряжение с помощью регулируемого штифта. Однако для выполнения этой задачи требуется два резистора. Он также содержит важные функции, которые делают его применимым для мощной электроники. Кроме того, это устройство может обеспечивать номинальный ток 1,5 А при напряжении 37 В.

Поначалу понимание этой темы может показаться довольно запутанным, поэтому мы и составили эту статью. Итак, давайте посмотрим!

1. Что такое lm317?

Компонент LM317

LM317 служит в качестве трехполюсного регулятора положительного напряжения. Компонент обеспечивает возможность регулировки напряжения и подает до 1,5 А при напряжении от 1,25 В до 37 В. Кроме того, для настройки выходного напряжения требуется всего два резистора. Более того, регулятор содержит линейную регулировку 0,01 % и 0,1 % регулировку нагрузки. Он также имеет защиту от тепловой перегрузки, защиту безопасной рабочей области и ограничение тока. Кроме того, защита от перегрузки все еще будет работать при отключении настроенной клеммы.

2. ПИН -штифт Описание LM317 & Pellics

Мы подробно описали описание PIN LM317 в таблице ниже:

PIN	Наименование контакта	Описание
1	. регулировочный штифт.
2	Выходное напряжение	Вывод обычно получает регулируемое выходное напряжение от настроенного вывода.
3	Входное напряжение	На этот контакт подается регулируемое входное напряжение.

Вы также можете взглянуть на приведенные ниже функции:

• 1,25 В до 37 В. номинальный ток 1,5 А
• Доступный
• Надежность для коммерческого применения
•  40V DC maximum input voltage

3. LM317 Specifications

4. LM317 Alternatives

Some LM317 alternatives include the following:

•  LM117
•  LM217
•  LM1086-ADJ
• LT1086-ADJ
• LT11117-ADJ
• B29150
• LM338
• LM1084-ADJ
• LM7805
• LM70185
• LM7805
• LM7797897897898978978978978978978978
• LM7805
• LM770185
• LM7905
• LM7912
• LM117V33
• XC6206P332MR

В некоторых ИС конфигурация выводов отличается от LM317. Было бы полезно, если бы вы проверили конфигурации контактов перед реализацией схемы.

5. Приложения LM317

Блок питания содержит компонент LM317.

Компонент LM317 имеет широкий спектр применений, в том числе:

•  Схемы понижения напряжения
•  Ethernet switch
•  Refrigerator
•  RFID reader
•  Washing machine
•  Energy harvesters
•  DVD player
•  Desktop PC
•  Battery charger
•  Power bank
•  DC to DC converter
•  Current limiting circuit
•  Positive voltage regulation
•  Схема обратной полярности
•  Схема управления двигателем
•  Рентгеновские лучи
•  Программируемый логический контроллер

6. Как использовать LM317

Этот компонент LM317 формирует и регулирует напряжение 1,25 В между выходным и регулировочным контактами. Вы можете изменить выход с помощью двух резисторов, подключенных между выходом и входным контактом. Кроме того, к цепи можно подключить два развязывающих конденсатора. Эта интеграция может устранить нежелательную связь при одновременном предотвращении шума. Между тем, к выходу подключается конденсатор емкостью 1 мкФ, усиливающий переходную характеристику. Затем вы можете заставить его служить переменным регулятором, нажав потенциометр на регулируемый штифт. Резистор и потенциометр работают вместе, создавая разность потенциалов, которая регулирует выходной сигнал.

7. Калькулятор резистора/напряжения LM317

Вам потребуется выполнить расчеты для значения выходного напряжения

Вы можете рассчитать выходное напряжение (V _out ) с помощью приведенного ниже уравнения. Он зависит от значений обоих внешних резисторов R ₁ и R ₂ .

Хотя для параметра R ₁ можно установить значение 240 Ом (рекомендуется), его также можно установить в диапазоне от 100 до 1000 Ом. Затем необходимо ввести R ₂ для расчета выходного напряжения. В этом случае используйте значение 1000 Ом для R ₂ . Приведенные выше значения дополняют формулу, как показано ниже:

С помощью той же формулы вы можете рассчитать значение R2. Вам понадобится значение выходного напряжения. Итак, если ваше выходное напряжение установлено на 10 В, вы можете рассчитать значение R2 следующим методом:

10 = 1,25x(1 + R2/240)

=> R2 = 1680 Ом

8. Схемы LM317 Примеры

Взгляните на три примера компонента LM317 в цепи:



Переменный источник питания постоянного тока

Принципиальная схема переменного источника питания постоянного тока

Этот переменный источник питания постоянного тока обычно позволяет пользователю регулировать напряжение от 1,25В до 30В и токи 1А. По сути, это работает как источник питания, а не батарея AA 1,5 В.

Трансформатор (T1) снижает ток с 220 В до 24 В переменного тока. Затем он распределяется на мостовой диодный выпрямитель с D1 по D4. Конденсатор фильтра C1 хранит номинальное напряжение 35 В постоянного тока. Между тем, контакт регулировки IC1 регулирует выходное напряжение для VR1. Затем VR1 регулирует напряжение постоянного тока от 1,25 В до 30 В или 37 макс при 1,5 А.

Замена батареи USB

Схема замены батареи USB

Вы также можете использовать эту схему замены батареи USB в качестве источника питания, и она обычно снижает входное напряжение 5 В (порт USB) до максимального выходного напряжения 1,5 В/1,5 А. . Весь процесс происходит через стабилизатор напряжения постоянного тока LM317, и он также хорошо работает с результатами 3V. Кроме того, в этой схеме есть два резистора, которые регулируют выходное напряжение LM317 с помощью контакта регулировки. Один резистор (R ₁ ) имеет номинал 470 Ом, а второй резистор (R ₂ ) имеет номинал 100 Ом.

В целом, эта схема служит заменой батареи для питания электроники, совместимой с USB. Например, к нему можно подключить музыкальный проигрыватель, чтобы послушать какие-нибудь мелодии, если сядет батарея.



Зарядное устройство NiCAD-батареи с использованием LM317T

Схема зарядного устройства NiCAD-батареи с помощью LM317

Эта схема позволяет заряжать 2,4 В, 4,8 В и 9.6V NiCD батарея. Вторичная обмотка трансформатора настроена на 9В/300мА. Между тем, конденсатор 220 мкФ 25 В служит фильтром для сглаживания напряжения. Регулируемая схема регулирует напряжение на каждом из уровней батареи.

Кроме того, схема оснащена светодиодом, который определяет, когда она активируется. Резистор R8 ограничивает ток LED1. Кроме того, к курсу подключается амперметр для определения состояния зарядки аккумулятора. Сначала он будет отображать сильный ветер. Но когда батарея заряжается, показывает ноль. Компонент SW1 позволяет выбрать напряжение, при котором заряжается батарея.
