Lm317 datasheet на русском. LM317 и LM317T: схемы включения, характеристики и применение регулируемых стабилизаторов напряжения

Как работает микросхема LM317. Какие основные характеристики имеет LM317T. Как правильно подключить LM317 в схеме стабилизатора напряжения. Какие типовые схемы включения существуют для LM317. Где применяется LM317 на практике.

Основные характеристики микросхемы LM317

LM317 — это популярная микросхема регулируемого стабилизатора напряжения, выпускаемая многими производителями. Основные характеристики LM317:

• Выходное напряжение: регулируется от 1,2 В до 37 В
• Максимальный выходной ток: до 1,5 А (для LM317T в корпусе TO-220)
• Минимальное падение напряжения: 3 В
• Точность стабилизации: ±1%
• Защита от короткого замыкания и перегрева
• Рабочая температура: от -55°C до +150°C

Благодаря своей универсальности и надежности, LM317 широко применяется в различных источниках питания и стабилизаторах напряжения.

Принцип работы микросхемы LM317

Как работает регулируемый стабилизатор LM317? Основной принцип его работы заключается в следующем:

1. Между выводами ADJ и OUT микросхемы поддерживается опорное напряжение 1,25 В
2. Через резистор R1 протекает ток, создающий на нем падение напряжения 1,25 В
3. Этот же ток протекает через резистор R2, создавая на нем дополнительное падение напряжения
4. Выходное напряжение равно сумме падений напряжения на R1 и R2
5. Изменяя сопротивление R2, можно регулировать выходное напряжение

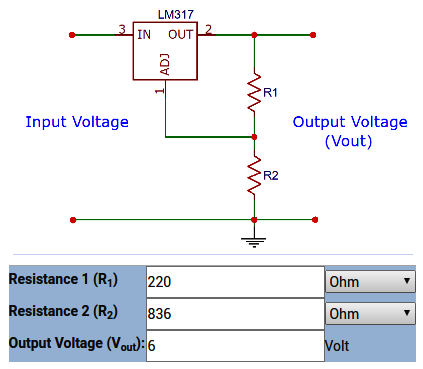

Таким образом, выходное напряжение определяется формулой:

Vout = 1,25 * (1 + R2/R1)

Это позволяет легко настраивать требуемое выходное напряжение подбором резисторов.

Схемы включения LM317

Рассмотрим основные типовые схемы включения микросхемы LM317:

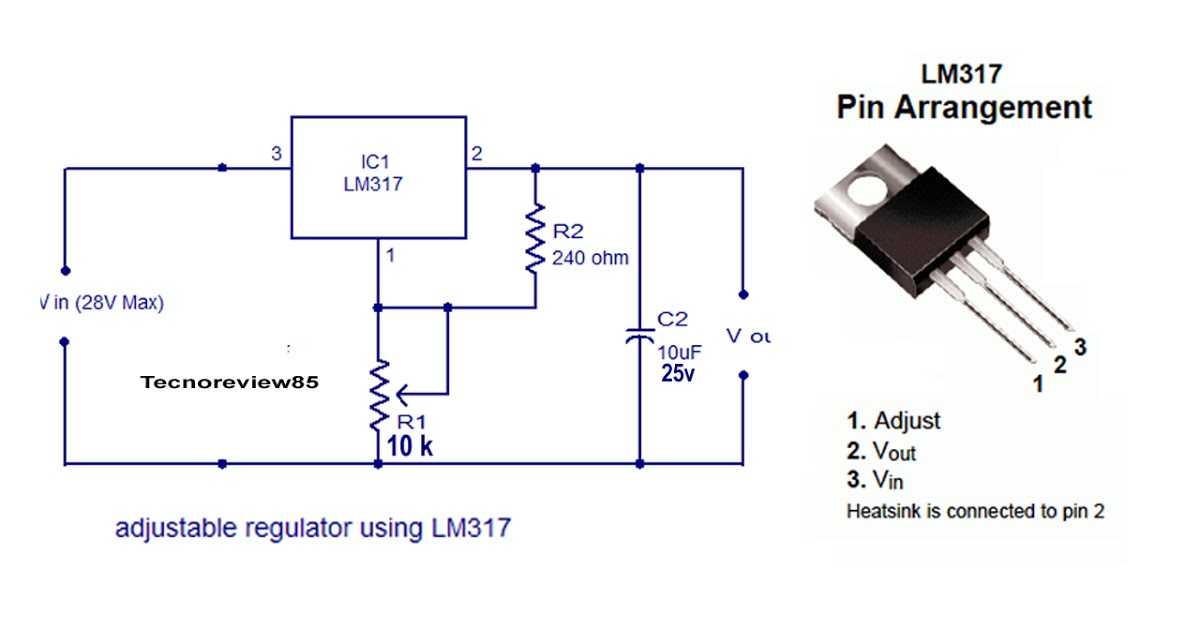

Базовая схема регулируемого стабилизатора

Простейшая схема включения LM317 выглядит следующим образом:

• Вход IN подключается к нестабилизированному источнику питания
• Выход OUT — к нагрузке
• Между выводами ADJ и OUT включается делитель из резисторов R1 и R2
• Конденсаторы C1 и C2 (0,1-1 мкФ) для фильтрации помех

Эта базовая схема позволяет получить регулируемое стабилизированное напряжение.

Схема с защитой от перенапряжения

Для защиты нагрузки от возможного перенапряжения на выходе при выходе из строя LM317 используется следующая схема:

• Параллельно выходу подключается стабилитрон VD1
• Напряжение стабилизации VD1 выбирается чуть выше номинального выходного
• При превышении напряжения стабилитрон открывается и шунтирует выход

Это защищает подключенные устройства от повреждения при отказе стабилизатора.

Применение LM317 на практике

Благодаря своей универсальности, микросхема LM317 находит широкое применение в различных устройствах:

• Лабораторные блоки питания с регулируемым выходом
• Стабилизаторы напряжения в бытовой и автомобильной технике
• Источники питания для светодиодных лент и модулей
• Зарядные устройства для аккумуляторов
• Стабилизированное питание для аудиоаппаратуры
• Прецизионные источники опорного напряжения

Возможность регулировки выходного напряжения делает LM317 удобным выбором для многих применений.

Преимущества и недостатки LM317

Рассмотрим основные достоинства и ограничения использования микросхемы LM317:

Преимущества:

• Простота применения — минимум внешних компонентов
• Широкий диапазон входных и выходных напряжений
• Встроенная защита от перегрузки и перегрева
• Высокая стабильность выходного напряжения
• Доступность и низкая стоимость

Недостатки:

• Относительно большое падение напряжения (3-4 В)
• Ограниченный выходной ток (до 1,5 А без радиатора)
• Низкий КПД при большой разнице входного и выходного напряжений
• Необходимость теплоотвода при больших токах нагрузки

Несмотря на некоторые ограничения, простота и надежность делают LM317 очень популярным решением.

Рекомендации по применению LM317

При использовании микросхемы LM317 следует учитывать несколько важных моментов:

• Входное напряжение должно быть минимум на 3 В выше выходного
• При токах более 0,5 А необходимо использовать радиатор охлаждения
• Для повышения стабильности рекомендуется использовать танталовые конденсаторы
• Для точной регулировки выходного напряжения лучше применять подстроечный резистор
• При больших токах нагрузки целесообразно использовать внешний транзистор

Соблюдение этих рекомендаций позволит реализовать надежный стабилизатор на LM317.

Аналоги и заменители LM317

Существует ряд микросхем, которые могут использоваться как аналоги или заменители LM317:

• LM350 — версия на больший ток (до 3 А)
• LM338 — версия на ток до 5 А
• LM317HV — версия на входное напряжение до 60 В
• LM1084 — низковольтная версия с малым падением напряжения
• LM2931 — низковольтный регулятор с защитой от переполюсовки

При выборе альтернативы следует учитывать конкретные требования схемы по току, напряжению и другим параметрам.

Заключение

Микросхема LM317 остается одним из самых популярных и удобных решений для построения регулируемых стабилизаторов напряжения. Ее основные преимущества:

• Простота применения
• Универсальность
• Надежность
• Доступность

Несмотря на появление более современных решений, LM317 по-прежнему широко применяется как в любительских конструкциях, так и в промышленной электронике. Знание особенностей работы и типовых схем включения этой микросхемы будет полезно любому разработчику электронной аппаратуры.

Даташит 7812 на русском

Технический портал радиолюбителей России. Фотогалерея Обзоры Правила Расширенный поиск. Уважаемые посетители! RU существует исключительно за счет показа рекламы. Мы будем благодарны, если Вы не будете блокировать рекламу на нашем Форуме. Просим внести cqham.

Поиск данных по Вашему запросу:

Даташит 7812 на русском

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Российская газета
• Возможность скачать даташит (datasheet) 7812 в формате pdf электронных компонентов
• Стабилизатор L7812
• LM317 и LM317T схемы включения, datasheet
• Российская газета
• L7812CV-DG, Стабилизатор напряжения +12В 1. 5А 4%, (0…+125C), [TO-220]

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: LM317 ошибка гуляющая по Интернету

Российская газета

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодо в, схема собрана на микросхеме L навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле.

Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт. Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля. Конечно можно подключить и без стабилизатора, но в этом случаи светодиоды прослужат не долго из-за перепадов напряжения автомобиля.

Вот микросхема крупным планом.

Отрезаем ей ногу как на фотографии. Затем немного добавляем припоя как на фотографии. Теперь припаиваем к ножкам конденсаторы и диод как на фотографии. При пайке конденсаторов учитывайте полярность, у микросхемы минус посередине. Теперь лудим провода и одеваем на плюсы термоусадку. Припаиваем провода как на фотографии. И одеваем термоусадку.

Сжать ее можно зажигалкой или феном. Сам я пользуюсь феном паяльной станции. Очень удобно. Теперь смотрим на расположение проводов относительно микросхемы. Подаем питание и хлопаем в ладошки. На входе мой блок питания выдает 12,3 вольта. На выходе получается При запущенном двигателе в бортовой сети напряжение вольт, что обеспечивает 12 вольт на выходе.

Спасибо тем, кто дочитал до конца. Первое — если светодиод, то не значит, что он мало потребляет, скажем лента из 10 светодиодов будет потреблять целый ампер тока, а это линейный стабилизатор напряжения, при токе ,5 Ампер будет перегреваться очень сильно- никому не советую питать ленту таким образом, сами светодиодные ленты прекрасно работают без всяких стабилизаторов и от 14 и от 16 Вольт — тестировал лично, они имеют встроенные резисторы в качестве ограничителя.

Резистор, есть резистор, а стабилизатор есть стабилизатор и каждый делает свою роль в этой цепи-не надо путать…. Кстати 10 светодиодов у меня работают от такого стабилизатора уже полгода, полёт нормальный….

Диод — никак не нужен в эрой схеме, ну никак он не нужен, на нем спад напряжения в районе 0,7 Вольт, скинуть напряжение на 0,7 Вольт вам ничего ни дасть, не нужны и конденсаторы если питаете светодиоды — микросхема полный стабилизатор, внутри у нее десятки транзисторов и полноценная схема, для увеличения тока стоит усилить выход транзисторным ключом.

Я тоже считаю что способ не совсем правильный. При не работающем двигателе на светодиодной ленте останется около 10 вольт. На ней хоть в двое меньше напряжение теряется 1,25В. Да не в яркости тут дело, просто сам способ не совсем понятный, больше 10 светодиодов никак не советую подключать, да и с ними микросхеме нужны будут килогдамовые радиаторы.

Судя по последнему рисунку автор подключал светодиодную ленту. Как вариант — 4,8 Ватт 60 SMD светодиодов на метр.

Линейный стаб. Понравилась статья? Поделиться с друзьями:. Всем привет! Давно хотел себе сделать ESR тестер и наконец решился. Мониторчик 16х2 ранее. Сегодня я покажу, как отремонтировал свой генератор, который, возможно, кто-то другой выбросил бы. Долго собирался с мыслями и искал время для того, чтобы правильно подключить свой видеорегистратор. Каждый водитель знает, как порой утомляет желтизна обычных ламп накаливания в фарах автомобиля.

Сегодня немного пофантазировал и сделал подсветку переключателей печки. Стиль выбирал красно-синий. Использовал светодиоды красного. Мыслей о замене ламп в салонном плафоне у меня, собственно, особо не было. Нажмудин ЯшКа Zloi Павел Владимир Алексей Добавить комментарий Отменить ответ.

Этот сайт использует cookie для хранения данных. Продолжая использовать сайт, Вы даете свое согласие на работу с этими файлами.

Возможность скачать даташит (datasheet) 7812 в формате pdf электронных компонентов

Цифры Росстата говорят о том, что точки роста формируются там, где реализуются какие-либо федеральные проекты и программы. ФАС планирует запустить «федеральный тарифный светофор» уже в этом году. Система должна автоматически исключить грубые нарушения, когда одна компания, работая в двух регионах в сопоставимых условиях, необоснованно повышает тарифы на услуги. До 1 июля будет произведен перерасчет пенсий малоимущих пенсионеров. Впредь индексация будет справедливой — выше прожиточного минимума.

KIAAF — THREE TERMINAL POSITIVE VOLTAGE REGULATORS 5V, 6V, 8V , 9V, 10V, 12V, 15V, 18V, 20V, 24V. Кб • 17 стр. • Категория.

Стабилизатор L7812

Теперь поговорим о трех выводном стабилизаторе L Микросхема выпускается в двух видах, в пластмассовом корпусе — ТО, например как транзистор КТ и металлическом корпусе — ТО-3, например как всем известный КТ Три вывода, если считать слева на право — то соответственно вход, минус и выход. Последних две цифры в маркировке указывают на стабилизированный выход микросхемы — L — 5 в, — 6 в. Ниже будет описание и схема включения стабилизатора, которая подходит для всех микросхем этой серии. На конденсаторы малой емкости не смотрим, желательно поставить побольше. Output voltage — выходное напряжение.

LM317 и LM317T схемы включения, datasheet

Добрый вечер, любители светодиодов. Хочу предложить вам ещё одну простую схему стабилизатора светодиодо в, схема собрана на микросхеме L навесным монтажом и отлично подходит для питания как светодиодных лент, так и отдельных светодиодов в автомобиле. Итак, скажу для незнающих для чего она служит… в бортовой сети автомобиля рабочее питание составляет от 13 до 15 Вольт, а бывает и больше, а вот светодиоды рассчитаны на 12 вольт. Поэтому приходится ставить стабилизатор, который на выходе всегда держит 12 вольт, не зависимо сколько у нас в борт сети автомобиля.

Выберите регион , чтобы увидеть способы получения товара.

Российская газета

По нагрузке работает почти в холостую. Без радиатора нагревался за минуту, нельзя дотронуться. Поставил на маленький радиатор, медленнее но тоже греется. Может быть, если Ваш источник 30В- это просто выпрямленное и сглаженное напрряжение, то тогда имеются пики более30 В превышающие и предельно- допустимое входное напряжение для Насчёт «почти вхолостую» — посмотрите ток. Даже при токе 50мА на стабилизаторе будет выделяться порядка ватта.

L7812CV-DG, Стабилизатор напряжения +12В 1.5А 4%, (0…+125C), [TO-220]

By Denus , October 6, in Начинающим. Друзья мои, я полагаю, тема уже заезженная, но мне срочно надо! Подскажите пожалуйста или ткните носом, где всё просто и понятно разжёвано для новичка! В салон авто в плафон установил светодиод. Светит ярко, зараза. Решил помудрить и сделать плавное затухание при отключении если закрыть дверь, например и заодно регулировку яркости, чтобы не слепило иной раз. Так вот. Ёмкость методом подбора взял мФ, диод 1n это для плавного затухания.

Хочу предложить вам ещё одну простую схему стабилизатора светодиодов, схема собрана на микросхеме L навесным монтажом.

Микросхема уже не одно десятилетие является хитом среди начинающих радиолюбителей благодаря своей простоте и надежности. Для этого потребуется несколько внешних радиодеталей, для LM схема включения работает сразу, настройки не требуется. Никаких отличий или разницы нет, совсем нет. C хорошими иллюстрациями, понятными и простыми схемами.

Серия трехвыводных положительных стабилизаторов LM78XX доступна в корпусе TO и с несколькими фиксированными выходными напряжениями, делая их полезными в широком спектре применений. Каждый тип использует внутреннее ограничение тока, тепловое отключение и защиту рабочей области. Если предусмотрено достаточное теплоотведение, они могут обеспечивать выходной ток более 1 А. Несмотря на то, что эти устройства предназначены главным образом в качестве фиксированных регуляторов напряжения, также могут использоваться с внешними компонентами для регулирования напряжений и токов. Напряжения, превышающие абсолютные максимальные значения, приводят к повреждению устройства.

Он способен стабилизировать напряжение 12 вольт, что дает возможность применять его в разных электронных приборах. Чаще всего такие стабилизаторы используются в какой-то одной части схемы в том случае, когда нет смысла для создания целого блока питания устройств.

By Тера , July 15, in Аналоговые блоки питания и стабилизаторы напряжения. Нашёл схему, но вместо стабилитрона думаю поставить , будет ли работать??? И всё никак не пойму: толи защита срабатывает только при КЗ, толи просто снижает ток при увеличении нагрузки??? Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. В данной схеме, по моему, никакая защита вообще работать не будет! Конденсаторы Panasonic.

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LMT с характеристиками:. У микросхемы LMT схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора. У стабилизатора два важных параметра: опорное напряжение Vref и ток вытекающий из вывода подстройки Iadj.

Ht46r064b схема включения в стабилизаторе — f3nk80z блок зарядное устройство

Содержание

• HT46R064 даташит Holtek Semiconductor техническое описание радиодетали, (HT46R064
  • HT46R064 — HT46R064-(HT46R064 — HT46R067) Enhanced A/D Type 8-Bit OTP MCU
• Holtek Semiconductor HT46R064B Даташит, HT46R064B PDF, даташитов
• USB Current&Voltage Tester / вещь полезная, но с ложкой дёгтя
• Sven AVR PRO LCD 10000
  • Описание стабилизатора напряжения Sven AVR PRO LCD 10000
  • Технические характеристики стабилизатор Sven AVR PRO LCD 10000
    • Защита от перепадов напряжения, перегрузки и перегрева автотрансформатора
  • Самый полезный отзыв от одного из владельцев стабилизатора SVEN VR-A10000
• HT46R063B даташит Holtek Semiconductor техническое описание радиодетали, (HT46R063B
  • HT46R063B — HT46R063B-(HT46R063B — HT46R065B) Enhanced A/D Type 8-Bit OTP MCU

HT46R064 даташит Holtek Semiconductor техническое описание радиодетали, (HT46R064

HT46R064 даташит Holtek Semiconductor техническое описание радиодетали, (HT46R064 — HT46R067) Enhanced A/D Type 8-Bit OTP MCU описание на русском аналог микросхема

Меню

Даташиты (Datasheets)

Главная Даташит (Datasheet)

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска (datasheet) по алфавиту.Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Более 1 000 000 datasheets например:LM317

HT46R064 — HT46R064-(HT46R064 — HT46R067) Enhanced A/D Type 8-Bit OTP MCU

Наименование:Производитель:

Holtek Semiconductor

Скачать даташит (datasheet):

Скачать

Описание:

(HT46R064 — HT46R067) Enhanced A/D Type 8-Bit OTP MCU

Другие, ссылающиеся на этот файл:

HT46R064 | HT46R065
HT46R066 | HT46R0662

RadioRadar.net — datasheet, service manuals, схемы, электроника, компоненты, semiconductor,САПР, CAD, electronics

Holtek Semiconductor HT46R064B Даташит, HT46R064B PDF, даташитов

USB Current&Voltage Tester / вещь полезная, но с ложкой дёгтя

Вот и ко мне мне приехал тот самый usb вольтметр/амперметр из «обзора недели».
Пишу этот обзор как предостережение к уже имеющемуся, написанному товарищем Andy52280.
Всех заинтересовавшихся прошу под кат.
Многие, наверно, помнят первый девайс такого рода на муське. Сначала его упомянули в комментариях, а позже появился целый обзор. Штука вроде бы и полезная, но вот цена кусалась, да и габаритный он к тому же.
Сабж же начал появляться в магазинах совсем недавно, да и стоит значительно меньше. Как увидел его на бике за 100 руб решил — надо брать! Жаба разрешила взять 2. (спасибо жабе)
Не успел девайс долететь до меня, на него уже успели обзор. Плюсы сильно перевешивали минусы, и жаба окончательно успокоилась.

Спустя месяц ожидания он у меня. Покрутил, повертел — стало ясно, без напильника (паяльника) не обойдётся.
Начинка в ОБОИХ девайсах просто болталась в своих корпусах. Более того, один usb-мультиметр вообще не подавал признаков жизни.
Результаты вскрытия:


Ужас? Вот и я говорю, кщмар.
Благо в какой руке держать паяльник знаю. Пропай и промывка зверька оживила.

Второй девайс тоже решил пропаять и промыть, страх ведь:

Шатание девайса в корпусе устранил очень просто, горячим клеем:

(кладём в нужное место диск из клея и нагреваем его паяльником. значительно удобнее, нежели пистолетом)

Теперь всё работает как надо. Пример каскада:


Разницу в показаниях можно объяснить дополнительной нагрузкой второго мультиметра на предыдущий. (при изменении порядка показания тоже поменялись)

Итого:
+при наличии прямых рук устройство удобств доставлять не будет, правда после некоторых доработок.
-а вот «из коробки» как повезёт =(

Такие пироги.
P.S.
«Обзор» публикую дабы снизить вау эффект на очередную китайскую недоделку, пусть и очень полезную. Ну а для тех кто уже решился заказать — готовьте паяльник. =)
Все благодарности выражайте Andy52280, он и тесты сделал, и вообще его обзор мне больше нравится.
А это так, для истории. =)

Sven AVR PRO LCD 10000

Стабилизатор Sven AVR PRO LCD 10000 создан для обеспечения качественного снабжения электрическим током без перепадов, шумов и перегрева для различных электроприёмников. Аппарат обеспечивает нормальную работу технике при ненормальных условиях электроснабжения: чересчур повышенных либо пониженных входных параметрах. Широта диапазона напряжения на входе равна ~140–275 ± 3%.

Описание стабилизатора напряжения Sven AVR PRO LCD 10000

Корпус регулятора изготовляется из стали, поэтому изделие отличается ударопрочностью и пожароустойчивостью. Окрашенный темной матовой краской, он хорошо вписывается в интерьер помещения и может быть использован в таких строениях, как гараж, мастерская, котельная.

Основную часть лицевой панели устройства занимает цифровой вольтметр, который показывает входные и выходные параметры. Для визуального контроля режимов работы (нормальный, пауза, повышение либо понижение напряжения) имеются на этой же панели индикаторы показаний, в основе которых лежат светодиодные матрицы и микросхема-драйвер TM1637.

К основным особенностям устройства относятся следующие функции:

• В стабилизатор вмонтирован вентилятор, предотвращающий перегрев автотрансформатора при повышенных нагрузках
• Работа релейного стабилизатора основана на переключении обмоток трансформатора мощными реле марки Xinyu JQX с максимальным коммутируемым током 80 A
• В качестве микроконтроллера данной модели используется Holtek HT46R064B, представляющий собой улучшенную восьмибитную блок-схему. Такое решение предназначено для широкого спектра применения
• Благодаря функции «пауза» (6 либо 180 с) можно свободно подключать электропотребителей к сети при возобновлении нормального энергопитания

Технические характеристики стабилизатор Sven AVR PRO LCD 10000

Устройство, которое надежно защищает потребителей от колебаний в сети, обладает следующими техническими характеристиками:

Параметры стабилизатора Sven AVR PRO LCD10000:

• Мощность 8 кВт
• Тип регулятора электронный (релейный)
• Ток и время срабатывания предохранителя – 63 А и 10мс соответственно
• Погрешность стабилизации, ± 8 %
• Тип установки настенный
• Выходные розетки: клеммники для подключения кабеля

Защита от перепадов напряжения, перегрузки и перегрева автотрансформатора

Стабилизатор напряжения SVEN VR-A10000 оснащён системой защиты, которая даёт о себе знать автоматическим отключением нагрузки при запредельных значениях напряжений. При наладке сети стабилизатор автоматически возобновляет работу. В регуляторе имеется также тепловая защита автотрансформатора, защищающая устройство от перегрева и перегрузки. После охлаждения устройство также включается автоматически.

На форумах и в разделах интернет-магазинов размещено довольно большое количество отзывов, и, конечно, не все они информативны. Тем не менее, можно найти, действительно, полезные отзывы. Приведём один из них.

Самый полезный отзыв от одного из владельцев стабилизатора SVEN VR-A10000

В вопросе выбора стабилизатора электротехнические знания и их применение имеют первостепенную важность. Например, должны быть правильно выбраны аппараты защиты и кабель питания. Если в квартире ток 27 А, то соответствующее ему сечение кабеля должен быть равен 2,5 мм. Для квартирной разводки его чаще всего и используют, однако нагрузка у всех разная и требуется уточнённый расчёт всей сети электроснабжения, а не отдельно взятых компонентов, в том числе регулятора.

Скачки в сети отнюдь не являются шуткой: техника на них сильно реагировала, как говорится, испокон веков. Жизнь научила многих в нашем доме, при перенапряжении сети во всех квартирах сгорела вся включенная домашняя техника. А нас спас cтабилизатор напряжения SVEN VR-A10000. Поэтому уверенно говорю, от него только польза! К производителю SVEN нареканий нет, можно сказать, теперь любимая марка электроники.

HT46R063B даташит Holtek Semiconductor техническое описание радиодетали, (HT46R063B

HT46R063B даташит Holtek Semiconductor техническое описание радиодетали, (HT46R063B — HT46R065B) Enhanced A/D Type 8-Bit OTP MCU описание на русском аналог микросхема

Меню

Даташиты (Datasheets)

Главная Даташит (Datasheet)

Даташит поиск по электронным компонентам в формате pdf на русском языке. Бесплатная база содержит более 1 000 000 файлов доступных для скачивания. Воспользуйтесь приведенной ниже формой или ссылками для быстрого поиска

(datasheet) по алфавиту. Если вы не нашли нужного Вам элемента, обратитесь к администрации проекта .

Более 1 000 000 datasheets например:LM317

HT46R063B — HT46R063B-(HT46R063B — HT46R065B) Enhanced A/D Type 8-Bit OTP MCU

Наименование:Производитель:

Holtek Semiconductor

Скачать даташит (datasheet):

Скачать

Описание:

(HT46R063B — HT46R065B) Enhanced A/D Type 8-Bit OTP MCU

Другие, ссылающиеся на этот файл:

HT46R063B | HT46R064B

Аналог kia 431a

Главная » Разное » Аналог kia 431a

TL431 datasheet, TL431 схема включения, цоколевка, аналог

Про светодиоды уже написал достаточно много, теперь читатели не знают как их правильно и питать, чтобы они не сгорели раньше положенного срока. Теперь продолжаю ускоренно пополнять раздел блоков питания, стабилизаторов  напряжения и преобразователей тока.

В десятку популярных электронных компонентов входит регулируемый стабилизатор TL431 и его брат  ШИМ контроллер TL494. В источниках питания он выступает в качестве «программируемого источника опорного напряжения, схема включения очень простая.  В импульсных блоках питания на ТЛ431 бывает реализована обратная связь и опорное напряжение.

Ознакомитесь с характеристикам и даташитами других ИМС применяемых для питания LM317, TL431, LM358, LM494.

Содержание

• 1. Технические характеристики
• 2. Схемы включения TL431
• 3. Цоколёвка TL431
• 4. Datasheet на русском
• 5. Графики электрических характеристик

Технические характеристики

Вид корпусов ТЛ431

Широкое применение  получила благодаря  крутости своих технических характеристик и стабильностью параметров при разных температурах. Частично функционал похож на известную LM317, только она работает на малой силе тока и предназначена для регулировки. Все особенности и типовые схемы включения указаны в datasheet на русском языке. Аналог TL431 будет отечественная КР142ЕН19 и импортная К1156ЕР5, их параметры очень похожи. Других аналогов особо не встречал.

Основные характеристики:

1. ток на выходе до 100мА;
2. напряжение на выходе от 2,5 до 36V;
3. мощность 0,2W;
4. температурный диапазон TL431C от 0° до 70°;
5. для TL431A от -40° до +85°;
6. цена от 28руб за 1 штуку.

Подробные характеристики и режимы работы указаны  в даташите на русском в конце этой страницы или можно скачать tl431-datasheet-russian.pdf

Пример использования на плате

Стабильность параметров зависит от температуры окружающей среды, она очень стабильная, шумов на выходе мало и напряжение плавает +/- 0,005В по даташиту. Кроме бытовой модификации TL431C от 0° до 70°  выпускается вариант с более широким температурным диапазоном TL431A от -40° до 85°. Выбранный вариант зависит от назначения устройства. Аналоги имеют совершенно другие температурные параметры.

Проверить исправность микросхемы мультиметром нельзя, так как она состоит из 10 транзисторов. Для этого необходимо собрать тестовую схему включения, по которой можно определить степень исправности, не всегда элемент полностью выходит из строя, может просто подгореть.

Схемы включения TL431

Рабочие характеристики стабилизатора задаются двумя резисторами. Варианты использования данной микросхемы могут быть различные, но максимальное распространение она получила в блоках питания с регулируемым и фиксированным напряжением. Часто применяется в  стабилизаторах тока в зарядных USB устройствах, промышленные блоки питания,  принтеров  и другой бытовой техники.

TL431 есть практически в любом блоке питания ATX от компьютера, позаимствовать можно из него. Силовые элементы с радиаторами, диодными мостами тоже там есть.

На данной микросхеме реализовано множество схем зарядных устройств для литиевых аккумуляторов. Выпускаются радиоконструкторы для самостоятельной сборки своими руками. Количество вариантов применение очень большое, хорошие схемы можно найти на зарубежных сайтах.

Цоколёвка TL431

Как показывает практика, цоколевка TL431 может быть разной, и зависит от производителя. На изображении показана распиновка  из даташита Texas Instruments. Если вы её извлекаете из какой нибудь готовой платы, то цоколевку ножек можно увидеть по самой плате.

Datasheet на русском

..

Многие радиолюбители не очень хорошо знают английский язык и технические термины. Я достаточно неплохой владею языком предполагаемого противника, но при разработке меня всё равно напрягает постоянное вспоминание перевода электрических терминов на русский.  Перевод  TL431 datasheet на русском сделал наш коллега, которого и благодарим.

Графики электрических характеристик

kia431a техническое описание (1/8 страницы) KEC | БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ

2015. 5. 13

1/8

Номер редакции: 19

СПРАВОЧНЫЕ МАТЕРИАЛЫ ПРОГРАММИРУЕМЫЙ ТОЧНОСТИ

Интегральные схемы серии KIA431 представляют собой трехконтактные программируемые диоды шунтирующего регулятора.

Эти монолитная опорное напряжение IC работать в качестве температурного коэффициента стабилитронов низких, который программируется в диапазоне от Vref

до 36 вольт с двумя внешними резисторами. Эти устройства имеют широкий диапазон рабочего тока, равный 1.От 0 до 100 мА с типичным динамическим импедансом

0,22

Ом. Характеристики этих эталонов делают их отличной заменой стабилитронам

во многих приложениях, таких как цифровые вольтметры, источники питания и схемы операционных усилителей. 2,5 вольта

ссылка делает его удобным для получения ссылки стабильный от 5,0 вольт логических материалов, а так как KIA431 серии

работает как регулятор шунта, он может быть использован в качестве положительного или отрицательного опорного напряжения.

ХАРАКТЕРИСТИКИ

・ Кодовое обозначение Divice: KIA431 + V

ref Код + Код упаковки + Код конфигурации контактов

・ Низкое динамическое выходное сопротивление: 0,22 Ом (тип.).

・ Допустимый ток потребления от 1,0 до 100 мА.

・ Эквивалентный температурный коэффициент во всем диапазоне 50 ppm / ℃ (тип.).

・ Температурная компенсация для работы в полном диапазоне номинальных рабочих температур.

・ Низкое выходное шумовое напряжение.

・ Суффикс U: Соответствует AEC-Q100 (класс 3)

: Автомобильные и стандартные изделия электрически и термически одинаковы,

, за исключением случаев, когда это указано.пример) KIA431 * M-RTK / HU.

LINE UP

SEMICONDUCTOR

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Серия KIA431

БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ

Код позиции

Код Vref

000

Код упаковки

31

000

000 Код упаковки

31

000

000

Код упаковки

31

Пустой

± 2,2

Пустой

TO-92

Z

± 1,5

F

SOT-89

A

± 1. 0

S

TSM

B

± 0,5

T

TSV

M

SOT-23

КОНФИГУРАЦИЯ ПИН (SOT-23)

3

3

3

3

3

1

1

1. Катод 2. Ссылка 3. Анод

TOP

VIEW

Типовой номер

Рабочее напряжение (В)

Упаковка

Маркировка

KIA431

2,5 ~ 36

К-92

KIA431Z

KIA431A

KIA431B

KIA431F

СОТ-89

3A

KIA431ZF

3Z

KIA431AF

3B

KIA431BF

3C

KIA431T

ТСВ

43C

KIA431AT

43A

KIA431BT

43B

KIA431S

TSM

43C

KIA431AS

43A

KIA4312BS 003

KIA431M

SOT-23

43C

KIA431ZM

43Z

KIA431AM

43A

KIA431BM

43B

.

kia431a техническое описание (2/6 страниц) KEC | Биполярная ЛИНЕЙНАЯ Интегральная схема (программируемая PRECISION ЛИТЕРАТУРА)

14 KEC25 9001 KEC25 (Корея) Электроника 90 021 LINEARTE

Part Number	Компонентов Описание	Html Просмотр	Производитель
KIA2431P	Биполярных ЛИНЕЙНОЙ КОМПЛЕКСНОЕ ЦЕПЬ PROGRAMMABLE PRECISION ЛИТЕРАТУРА	1 2 3 4 5 Подробнее	KEC (Korea Electronics)
KIA2092N	БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ КРЕМНИЙ МОНОЛИТНЫЙ ДРАЙВЕР СИЛЫ ДЛЯ CD-ПРОИГРЫВАТЕЛЯ	1 2 3 4 5	БИПОЛЯРНАЯ ЛИНЕЙНАЯ ИНТЕГРИРОВАННАЯ ЦЕПЬ 4 КОНТАКТА 3А ВЫХОД РЕГУЛЯТОР НИЗКОГО ПАДЕНИЯ НАПРЯЖЕНИЯ	1 2 3 4 5	KEC (Korea Electronics)
KIA6040P	СИСТЕМНАЯ СИСТЕМА AMR	CIRC40P	BIPCOLAR	4 5 Подробнее	KEC (Korea Electronics)
KIA6268P	БИПОЛЯРНЫЙ ЛИНЕЙНЫЙ ИНТЕГРИРОВАННАЯ ЦЕПЬ ДВОЙНОЙ УСИЛИТЕЛЬ ЗАПИСИ / ВОСПРОИЗВЕДЕНИЯ	1 2 3 4 5 Подробнее	KEC (Korea Electronics)
KIA6941S
KIA6941S	ДЛЯ ВСТРОЕННОЙ ЦЕПИ Документ не найден Elcodis. com © 2010-2019 Домой Около Злоупотребление контакт Запросы ценообразование Запросить запчасти партнерство Copyright © 2010-2020 Компания Элкодис, ООО.Все права защищены. Elcodis является товарным знаком Elcodis Company Ltd. в США и / или других странах. Все остальные товарные знаки являются собственностью соответствующих владельцев. , Смотрите также Kia sportage рестайлинг 2020 Kia sorento 2020 рестайлинг Kia soul gdi обзор Kia optima гибрид Сравнить hyundai santa fe и kia sorento Hyundai kia автосервис Kia trail ster Kia ceed замена масла Реклама новая kia P2191 kia sportage Kia soul масса

Даташиты, инструкции, описания и разная прочая документация. . Даташит инструкции.

По возможности буду выкладывать документацию в формате PDF, но иногда могу попадаться странички от производителя, если PDF найти не получается.

Часы RTC SD3078
sd3078-datasheet.pdf [ 770,71 Kb ] ( загрузок: 210 ) [ смотреть онлайн ]

Китайский аккумулятор 18650C5 2500мАч
18650c5-2500_3-date-sheet.pdf [ 275,26 Kb ] ( загрузок: 147 ) [ смотреть онлайн ]

Китайский аккумулятор 18650 3200мАч
18650-3200-cell-spec.pdf [ 310,15 Kb ] ( загрузок: 117 ) [ смотреть онлайн ]

Высоковольтный полевой транзистор с малым сопротивлением — UJ3C065030T3S
uj3c065030t3s.pdf [ 484,71 Kb ] ( загрузок: 169 ) [ смотреть онлайн ]

Неплохой мощный полевой транзистор для электронной нагрузки (режим DC) — IXTK-TX90N25L2
ixtk-tx90n25l2.pdf [ 129,3 Kb ] ( загрузок: 146 ) [ смотреть онлайн ]

Сборка из двух P-канальных полевых транзисторов — APM4953
apm4953.pdf [ 494,68 Kb ] ( загрузок: 117 ) [ смотреть онлайн ]

Сборка из двух N-канальных полевых транзисторов — 9926A
9926a.pdf [ 672,02 Kb ] ( загрузок: 111 ) [ смотреть онлайн ]
fds9926a. pdf [ 215,88 Kb ] ( загрузок: 60 ) [ смотреть онлайн ]

Микросхема синхронного повышающего преобразователя MT5033
mt5033.pdf [ 24,41 Kb ] ( загрузок: 105 ) [ смотреть онлайн ]

CM6800G, APFC и PWM контроллер
datasheet_-_cm6800g.pdf [ 281,93 Kb ] ( загрузок: 193 ) [ смотреть онлайн ]

HDMI заглушка-эмулятор, прошивка в BIN и HEX, а также схема.
hdmi_plug.zip [ 470,45 Kb ] ( загрузок: 329 )

LM317, линейный регулируемый стабилизатор напряжения
lm317.pdf [ 1,39 Mb ] ( загрузок: 404 ) [ смотреть онлайн ]

SoC системы видеонаблюдения HiSilicon_Hi3516A
hi3516a-professional-hd-ip-camera-soc-brief-data-sheet.pdf [ 228,56 Kb ] ( загрузок: 133 ) [ смотреть онлайн ]

SoC системы видеонаблюдения HiSilicon_Hi3516D
hisilicon_hi3516d_datasheet.pdf [ 216,68 Kb ] ( загрузок: 105 ) [ смотреть онлайн ]

SoC системы видеонаблюдения HiSilicon_Hi3520D
hi3520d. pdf [ 285,95 Kb ] ( загрузок: 162 ) [ смотреть онлайн ]

Высоковольтный IGBT транзистор для индукционных плит — FGh40S130P
fgh40s130p.pdf [ 258,32 Kb ] ( загрузок: 141 ) [ смотреть онлайн ]

Драйвер шагового двигателя DQ542MA русский язык
dq542ma_ru.pdf [ 490,11 Kb ] ( загрузок: 187 ) [ смотреть онлайн ]

Старая, но очень полезная аппнота от Atmel по зарядным устройствам — AVR 450
avr450.pdf [ 410,85 Kb ] ( загрузок: 313 ) [ смотреть онлайн ]

Процессор обработки сигнала AHD 1мп камер — NVP6124
nvp6124_brief.zip [ 0 b ] ( загрузок: 66 )

PoE контроллер LTC4259A-1 он же SN2385BCDE
ltc4259a-1.pdf [ 421,52 Kb ] ( загрузок: 125 ) [ смотреть онлайн ]

Полевой транзистор IRFP460
irfp460.pdf [ 163,23 Kb ] ( загрузок: 139 ) [ смотреть онлайн ]

Диодная сборка — 43ctq080
43ctq080.pdf [ 343,95 Kb ] ( загрузок: 107 ) [ смотреть онлайн ]

ШИМ контроллер — UC3844, UC3845, UC2844, UC2845
uc3844-d. pdf [ 616,76 Kb ] ( загрузок: 258 ) [ смотреть онлайн ]

Матрица 4мп камеры — OV4689
ov4689.pdf [ 7,55 Mb ] ( загрузок: 115 ) [ смотреть онлайн ]

Инструкция к программе Led Show русский язык
ledshowtw.pdf [ 9,34 Mb ] ( загрузок: 200 ) [ смотреть онлайн ]

STC15W404AS микроконтроллер, китайская версия описания
stc15w401as.pdf [ 272,09 Kb ] ( загрузок: 875 ) [ смотреть онлайн ]

Драйвер шагового двигателя — A4988
a4988-datasheet.pdf [ 628,9 Kb ] ( загрузок: 373 ) [ смотреть онлайн ]

Инструкция к лазерному граверу мощностью 10 Ватт
10w-laser-engraver-instructions.pdf [ 2,62 Mb ] ( загрузок: 1166 ) [ смотреть онлайн ]

Процессор обработки сигнала AHD камер — FH8536
fh8536e.pdf [ 562,44 Kb ] ( загрузок: 95 ) [ смотреть онлайн ]

Описание меню настроек AHD камер с процессором FH8536, русский язык
inst_osd_ahd-imx323-fh8536-2mp. pdf [ 233,24 Kb ] ( загрузок: 86 ) [ смотреть онлайн ]

Аккумуляторы Sony VTC6
sony_us18650vtc6-2.pdf [ 634,21 Kb ] ( загрузок: 3538 ) [ смотреть онлайн ]

Аккумуляторы Panasonic Sanyo — ur18650zt
ur18650zt_0.pdf [ 517,45 Kb ] ( загрузок: 109 ) [ смотреть онлайн ]

Инструкция к паяльной станции Bakon BK3200 и подобным
bakon-3200.pdf [ 399,98 Kb ] ( загрузок: 282 ) [ смотреть онлайн ]

ШИМ контроллер UCC1895, UCC2895, UCC3895
BiCMOS Advanced Phase-Shift PWM Controller
ucc3895.pdf [ 1,7 Mb ] ( загрузок: 252 ) [ смотреть онлайн ]

Драйвер полевых транзисторов TC4423 TC4424 TC4425
tc4423_tc4424_tc4425.pdf [ 338,98 Kb ] ( загрузок: 205 ) [ смотреть онлайн ]

Операционный усилитель OP07C
op07c.pdf [ 922 Kb ] ( загрузок: 151 ) [ смотреть онлайн ]

LM1881, LM1881N
lm1881.pdf [ 1,12 Mb ] ( загрузок: 366 ) [ смотреть онлайн ]

KTG207C. ШИм контроллер со встроенным высоковольтным транзистором. Мощность 12/18 Ватт
ktg206c.pdf [ 856,59 Kb ] ( загрузок: 570 ) [ смотреть онлайн ]

ШИМ контроллер FAN6862, он же 6853K09, 63D39, 63D12
fan6862.pdf [ 1,68 Mb ] ( загрузок: 533 ) [ смотреть онлайн ]

ШИМ контроллер KA5L0380R
5l0380r20ka5l0380r.pdf [ 956 Kb ] ( загрузок: 249 ) [ смотреть онлайн ]

Диодная сборка YG902C2
yg902c2_yg902c4_yg902c6.pdf [ 662,19 Kb ] ( загрузок: 184 ) [ смотреть онлайн ]

Микроконтроллер STM8S003F3
stm8s003f3.pdf [ 1,48 Mb ] ( загрузок: 526 ) [ смотреть онлайн ]

Контроллер ЖК дисплея — HT1621
ht1621.pdf [ 165,01 Kb ] ( загрузок: 474 ) [ смотреть онлайн ]

Трансформаторы серии ТПП
tpp127-220-50.pdf [ 537,52 Kb ] ( загрузок: 2210 ) [ смотреть онлайн ]

Трансформатор ТН61
tn61.pdf [ 116,35 Kb ] ( загрузок: 649 ) [ смотреть онлайн ]

Альтернативная прошивка электронной нагрузки от gandf
m8v6_firmware05082016. rar [ 9,59 Kb ] ( загрузок: 29 )

Эту страницу нашли, когда искали:
где найти «даташиты китайских «микросхем, hkth01 даташит на русском, rs308013yyjog datasheet на русском pdf, ml 0 6 datasheet на русском языке pdf для windows, 63b20p datasheet на русском, 4 a 2d datasheet на русском pdf, архиве: stc15w404as_clock.zip, 70l020p datasheet на русском pdf скачать бесплатно без регистрации, даташит брелка a64s, 719555a datasheet на русском pdf скачать бесплатно без регистрации, ior p272p datasheet на русском pdf, smec sl2500lm datasheet на русском, r3c76l datasheet на русском pdf, скачать даташит ktg206c, 1c228 datasheet на русском pdf скачать, cm6800i datasheet на русском, sip w19a datasheet на русском pdf скачать бесплатно без регистрации, 187g datasheet на русском, 96.40s03.003 datasheet на русском pdf, qir sia 64 дата шит ик управления, китайский даташит, микросхема ktg206c, даташит на русском 1g2a09, stc15l104w datasheet на русском, ds1844s 100 даташит на русском языке перевести на русский

Источник опорного напряжения TL431 — chipenable.

ru

Описание

TL431 – datasheet на русском. TL431 представляет собой регулируемый стабилизатор напряжения параллельного типа (интегральный аналог стабилитрона) и предназначен для использования в качестве ИОН и регулируемого стабилитрона с гарантированной термостабильностью по сравнению с применяемым коммерческим температурным диапазоном.

Выходное напряжение может быть установлено на любом уровне от 2,495 V (VREF) до 36 V, для этого применяются два внешних резистора, которые являются делителем напряжения.

Этот стабилизатор имеет широкий диапазон рабочих токов от 1,0 мА до 100 мА с динамическим сопротивлением 0,22 Ом. Активные выходные элементы TL431 обеспечивают резкие характеристики включения, благодаря чему эта микросхема работает лучше обычных стабилитронов во многих схемах.

Погрешность опорного напряжения ± 0,4% (TL431B) позволяет отказаться от использования переменного резистора, что экономит затраты и уменьшает проблемы дрейфа и надежности.

Графики электрических характеристик

Стабилизаторы напряжения – это электронные приборы со сложным устройством, а значит, они имеют разные накладки в функционировании и возможные неисправности. Существуют разные казусы в их работе, которые связаны с наибольшими нагрузками, а есть и настоящие поломки

. Эти понятия следует отличать, для чего существует несколько советов.

В первую очередь, рассмотрим, чем можно произвести качественную проверку работы этого устройства. Наиболее верным методом контроля качества устройства является обычный вольтметр, которым можно измерить напряжение в сети квартиры, а также напряжение на выходе прибора

. В домашней розетке напряжение способно колебаться в интервале 170-240 вольт, а на выходе стабилизирующего прибора оно должно равняться 220 вольтам.

Но простым методом проверки действия стабилизатора напряжения пользуются далеко не все, так как доверяют данным по индикатору. Но это доверие не всегда оправдывается, а иногда на китайских приборах цифровой индикатор просто подключен непосредственно к реле

. В этом случае реле имеют достаточно большой шаг, и он всегда будет показывать 220 В. По факту на выходе будет совсем другое значение.

Схемы включения TL431

Напряжение на выходе этой схемы будет равно напряжению внутреннего ИОН TL431, то есть 2.5 V.

Схема ниже заменяет обычные стабилитроны с напряжением стабилизации от 2.5 до 36 вольт. Изменяя номиналы резисторов в делителе напряжения (R1, R2) можно менять выходное напряжение.

Рекомендованный максимальный ток для TL431 — 100 мА. Если нужен более мощный стабилитрон, можно использовать следующую схему. Максимальный ток будет зависеть от применяемого транзистора.

На рисунке ниже представлена схема компенсационного стабилизатора напряжения последовательного типа. По сравнению с предыдущей схемой, такой стабилизатор отличается меньшим входным сопротивлением, большим коэффициентом стабилизации, большим выходным током.

Одной из типовых схем включения TL431 является стабилизатор тока.

С помощью TL431 можно увеличить выходное напряжение стабилизатора 7805 и ему подобных.

На следующем рисунке изображена схема индикатора напряжения. Светодиод будет светиться, когда контролируемое напряжение находится между верхним (устанавливается R3,R4) и нижним уровнем (R1,R2).

Компаратор с температурно-компенсированным порогом.

Как работает TL431

Если управляющее напряжение превышает 2.5 вольта (внутренний источник опорного напряжения), выходной транзистор TL431 открывается, в результате чего между катодом и анодом TL431 протекает ток. Если управляющее напряжение меньше 2.5 вольт, то ток между катодом и анодом не протекает (вернее он очень маленький).

Опубликовано 28.12.2018

DC-DC понижающий преобразователь — ссылка на товар.

Лабораторный блок питания на TL431

Всем привет, сегодня сделаем лабораторный блок питания в корпусе старого компьютерного блока питания формата ATX. Он не идеальный но имеет право жить!

Технические характеристики устройства следующие: Стабилизированное регулируемое выходное напряжение 2.7-17В Регулируемый выходной ток 0-3А(5А) Мощность 50(80)Вт Линейна схема

Инструменты и материалы: -Неисправный блок питания ATX -Конденсаторы 2шт 100нФ -Конденсаторы 1шт 10мкФ -Конденсаторы 2шт 2200мкФ -Транзистор мощный n-p-n 3шт MJE13007 -Транзистор КТ817(кт815) BD139 -Резисторы разного номинала и мощности -Вентилятор 12В -Стабилитрон 12В -Диоды 1N4007 -Вольтамперметр -Микросхема TL431 -Транзистор 1шт 2N5551 -Переменный резистор 1шт 1К -Переменный резистор 1шт 10К -Предохранитель 2А -Трансформатор ТН-7(ТН любой) или другой -Диодный мост минимум на 6А -Паяльник -Припой -Флюс Схема: Диоды D1 и D2 это 1N4007, C6 и C7 на 100нФ. Т1 и Т5,Т3 любой мощный n-p-n транзистор(13007). R6 это шунт на 0.22Ом, Т2 это КТ817(КТ815, BD139). А T4 это 2N5551, Br1 это диодный мост на 6А и больше! Р1 на 10К, Р2 на 1К.R2 на 240Ом 2Вт, R4 на 1КОм 1Вт и R8 10КОм 2Вт(5Вт).

D4 это стабилитрон на 12В, кулер 12В. R7 на 220Ом (Не 1КОМ), также Tr1 трансформатор ТН-7 или любой другой!

Создание Разберём АТХ блок питания и забираем корпус и радиатор, кулер возможно, также диодный мост. Ставим диодный мост и транзистор на термопасте!

Паяем на макетной плате конденсатор и радиатор с деталями. Сверлим отверстия для клеем, трансформатора и потенциометра.

Прикрутить трансформатор болтами в корпус, запаять до кабеля первичную обмотку через предохранитель. Перед этим надо соединить обмотки для 220В и 12.6В.

Паяем схему и кулер.

Прикручиваем клеммы и потенциометр, закрываем крышку! Включаем в сеть.

Формулы и Расчеты ля начала нужно определить сопротивление резистора. При максимальном входном напряжении 19В по закону Ома сопротивление рассчитывается следующим образом: R= U/I = 19В / 0,08A = 240 Ом

Нужно рассчитать мощность резистора R1: P=I^2*R = 0,08 А * 0,08 А * 240 Ом = 1,5 Вт

Я использовал резистор на 2 Вт

Рассчитывается рассеваемая мощность как разница между входным и выходным напряжением умноженная на ток коллектора: P = (U выход -U вход)*I коллектора

Например, входное напряжение у нас 19 В, мы выставили выходное напряжение 12 В, а ток коллектора у нас 3 А Р = (19В-2. 7В) *3А = 48 Вт – вполне нормально для нашего транзистора.

Расчет КПД. Р = 19В*3А=57Вт Вход Р = 17.3В*1.7А=29Вт Выход 29Вт:57Вт=0.5*100=50% КПД

Спасибо всем!!

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как проверить электрический стабилизатор

Эта проверка выполняется довольно просто. Для этого необходимо взять следующие устройства:

• Две настольные лампы.
• Стабилизатор.
• Электрическую плитку.
• Удлинитель питания с 3-мя гнездами.

Порядок проверки:

1. Вставить вилку удлинителя в домашнюю розетку.
2. Стабилизатор подключить к удлинителю.
3. К стабилизатору подключить настольную лампу на 60 Вт.
4. Подключить электрическую плитку к удлинителю.

Если стабилизатор функционирует нормально, то работа плитки не повлияет на свет лампочки, а ели лампу подключить напрямую к удлинителю, то при включении плитки свет станет слабее. Это объясняется тем, что мощный потребитель в виде плитки значительно снижает напряжение и лампа, подключенная к сети до прибора, станет выдавать меньше света

. Но лампа, питающаяся после стабилизатора напряжения, не будет реагировать на повышение нагрузки.

Случается, и такая ситуация, когда люди не понимают работу стабилизатора, и сетуют на его плохую работу, хотя дело совершенно не в этом. Это получается так, что стабилизатор обесточивает нагрузку неожиданно, при стирке белья в машине автомате

. Но в этом нет никаких неисправностей.
Стиральная машина-автомат является мощным потребителем электрической энергии, но ее мощность распределяется неравномерно
.
При нагревании воды мощность может достигать до 5 кВт, а при обычной стирке уменьшается до 2 кВт
.
Из уроков физики средней школы известно, что если на входе трансформатора уменьшить напряжение, а на выходе увеличить напряжение, то выходная мощность также значительно снизится
. Смотрите статью про стабилизатор для стиральной машины.

Поэтому может возникнуть такая ситуация, что при уменьшении напряжения на выходе стабилизатора напряжения мощности будет достаточно для вращения барабана, но недостаточно для нагревания воды. В этом случае необходимо выключить все лишние потребители и налить в машину, отдельно нагретую воду.

Проверка стабилитрона мультиметром

Такой электронный элемент, как стабилитрон, внешне похож на диод, но использование его в радиотехнике несколько другое. Чаще всего стабилитроны применяют для стабилизации питания в маломощных схемах. Они включаются по параллельной схеме к нагрузке

.
При работе с чрезмерно высоким напряжением стабилитрон через себя пропускает ток, сбрасывая напряжение
. Эти элементы не способны работать при больших токах, так как они начинают греться, что приводит к тепловому пробою.

Проверка микросхемы стабилизатора

Требуется собрать стабилизирующие цепи для питания устройства на микроконтроллере PIC 16F 628, который нормально работает от 5 В. Для этого берем микросхему PJ 7805, и на ее базе по схеме из даташита выполняем сборку

.
Подается напряжение, а на выходе получается 4,9 В
. Этого хватает, но упрямство берет верх.

Достали коробку с интегральными стабилизаторами, и будем измерять их параметры. Чтобы не сделать ошибки, кладем перед собой схему

. Но при проверке микросхемы оказалось, что на выходе всего 4,86 В. Здесь необходим какой-либо пробник, чем и займемся.

Порядок проверки

Весь процесс сводится к тому, как проверяют диоды. Это делается обычным мультиметром в режиме проверки сопротивления или диода. Исправный стабилитрон может проводить ток в одном направлении, по аналогии с диодом.

Рассмотрим пример проверки двух стабилитронов КС191У и Д814А, один из них неисправный.

Сначала проверяем диод Д814А. При этом стабилитрон по аналогии с диодом пропускает ток в одну сторону.

Теперь проверяем стабилитрон КС191У. Он заведомо неисправен, так как совсем не может пропускать ток.

Lm317t характеристики на русском — Мастер Фломастер

Содержание

• 1 Мощные аналоги LM317T — LM350 и LM338
  • 1.1 Понравилась статья? Расскажи друзьям:
  • 1.2 Похожие статьи:
  • 1.3 Следите за новостями портала:
  • 1.4 14 комментариев к “Регулируемые стабилизаторы LM317 и LM337. Особенности применения”
  • 1.5 Добавить комментарий

Большой популярностью пользуются различная китайская светотехника для автомобилей. Обычно она не комплектуется стабилизаторами тока или напряжения. Всё это усугубляется максимально низким качеством самих светодиодов. Пришлось написать статью, как отличить хороший светодиод от плохого. Прочитать можно на моём сайте led-obzor.ru

Так как 99% моих читателей в этом не разбираются, то магазины этим умело пользуются и впаривают барахло по цене качественных изделий. По мере своих сил и возможностей просвящяю Россиян по светодиодным технологиям.

Для стабилизации напряжения в авто на светодиодах рекомендую покупать простые китайские стабилизаторы на импульсных или линейных микросхемах. Импульсные это LM2596, XL6009, XL4015, линейные LM117, LM317, LM317T.

Для самой легендарной микросхемы написал самые полные характеристики, прочитать можно у меня на сайте LM317 схемы включения, datasheet

Китайцы любят завышать цену, но реально стабилизаторы стоят от 50 руб с доставкой. Оптимально покупать готовые блоки LM317 на Aliexpress, конкуренция продавцов максимально снижает цены.

В случае если в схеме нужен стабилизатор на какое-то не стандартное напряжение, то прекрасное решение использование популярного интегрального стабилизатора LM317T с характеристиками:

• способен работать в диапазоне выходных напряжений от 1,2 до 37 В;
• выходной ток может достигать 1,5 А;
• максимальная рассеиваемая мощность 20 Вт;
• встроенное ограничение тока, для защиты от короткого замыкания;
• встроенную защиту от перегрева.

У микросхемы LM317T схема включения в минимальном варианте предполагает наличие двух резисторов, значения сопротивлений которых определяют выходное напряжение, входного и выходного конденсатора.

У стабилизатора два важных параметра: опорное напряжение (Vref) и ток вытекающий из вывода подстройки (Iadj).
Величина опорного напряжения может меняться от экземпляра к экземпляру от 1,2 до 1,3 В, а в среднем составляет 1,25 В. Опорное напряжение это то напряжение которое микросхема стабилизатора стремиться поддерживать на резисторе R1. Таким образом если резистор R2 замкнуть, то на выходе схемы будет 1,25 В, а чем больше будет падение напряжения на R2 тем больше будет напряжение на выходе. Получается что 1,25 В на R1 складываться с падением на R2 и образует выходное напряжение.

Второй параметр – ток вытекающий из вывода подстройки по сути является паразитным, производители обещают что он в среднем составит 50 мкА, максимум 100 мкА, но в реальных условиях он может достигать 500 мкА. Поэтому чтобы обеспечить стабильное выходное напряжение приходиться через делитель R1-R2 гнать ток от 5 мА. А это значит что сопротивление R1 не может больше 240 Ом, кстати именно такое сопротивление рекомендуют в схемах включения из datasheet.
Первый раз, когда я посчитал делитель для микросхемы по формуле из LM317T datasheet, я задавался током 1 мА, а потом я очень долго удивлялся почему напряжение реальное напряжение отличается. И с тех пор я задаюсь R1 и считаю по формуле:
R2=R1*((Uвых/Uоп)-1).
Тестирую в реальных условиях и уточняю значения сопротивлений R1 и R2.
Посмотрим какие должны быть для широко распространенных напряжений 5 и 12 В.

R1, Ом	R2, Ом
LM317T схема включения 5v	120	360
LM317T схема включения 12v	240	2000

Но я бы посоветовал использовать LM317T в случае типовых напряжений, только когда нужно срочно что-то сделать на коленке, а более подходящей микросхемы типа 7805 или 7812 нету под рукой.

А вот расположение выводов LM317T:

Кстати у отечественного аналога LM317 — КР142ЕН12А схема включения точно такая же.

На этой микросхеме несложно сделать регулируемый блок питания: вместо постоянного R2 поставьте переменный, добавьте сетевой трансформатор и диодный мост.

На LM317 можно сделать и схему плавного пуска: добавляем конденсатор и усилитель тока на биполярном pnp-транзисторе.

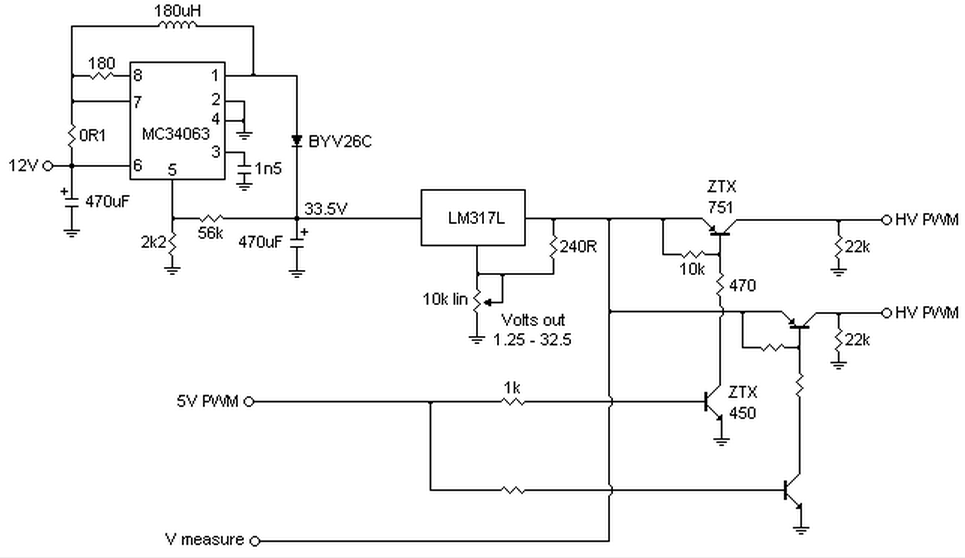

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

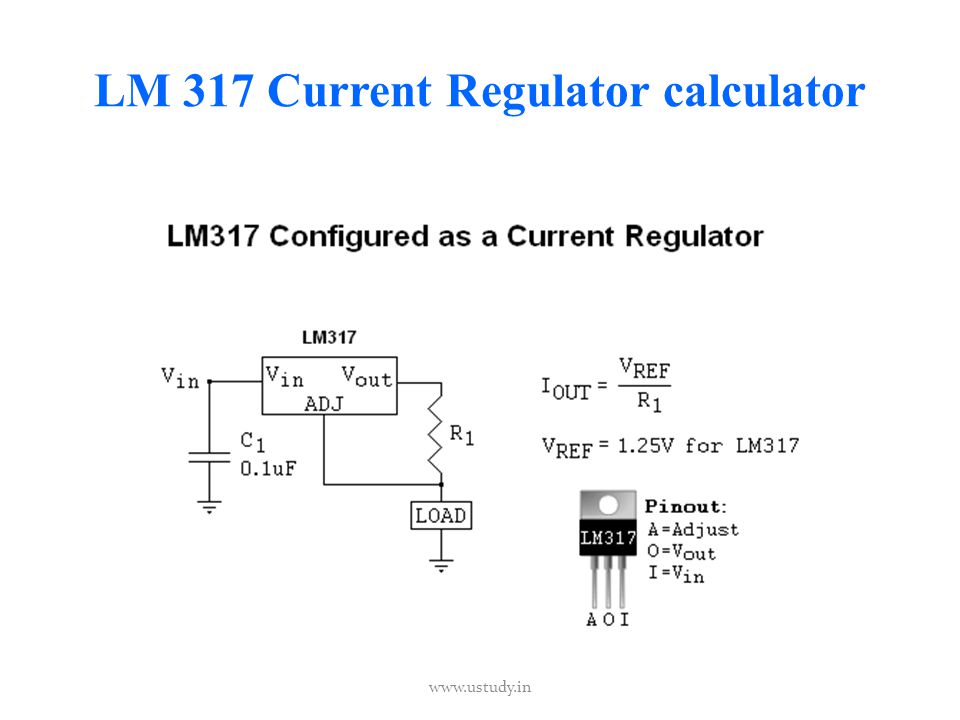

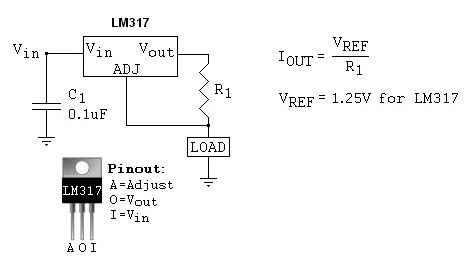

Схема стабилизатора тока ещё проще, чем напряжения, так как резистор нужен только один. Iвых = Uоп/R1.
Например, таким образом мы получаем из lm317t стабилизатор тока для светодиодов:

• для одноватных светодиодов I = 350 мА, R1 = 3,6 Ом, мощностью не менее 0,5 Вт.
• для трехватных светодиодов I = 1 А, R1 = 1,2 Ом, мощностью не менее 1,2 Вт.

На основе стабилизатора легко сделать зарядное устройство для 12 В аккумуляторов, вот что нам предлагает datasheet. С помощью Rs можно настроить ограничение тока, а R1 и R2 определяют ограничение напряжения.

Если в схеме потребуется стабилизировать напряжения при токах более 1,5 А, то все также можно использовать LM317T, но совместно с мощным биполярным транзистором pnp-структуры.
Если нужно построить двуполярный регулируемый стабилизатор напряжения, то нам поможет аналог LM317T, но работающий в отрицательном плече стабилизатора — LM337T.

Но у данной микросхемы есть и ограничения. Она не является стабилизатором с низким падением напряжения, даже наоборот начинает хорошо работать только когда разница между выходным и выходным напряжением превышает 7 В.

Если ток не превышает 100мА, то лучше использовать микросхемы с низким падением LP2950 и LP2951.

Если выходного тока в 1,5 А недостаточно, то можно использовать:

• LM350AT, LM350T — 3 А и 25 Вт (корпус TO-220)
• LM350K — 3 А и 30 Вт (корпус TO-3)
• LM338T, LM338K — 5 А

Производители этих стабилизаторов кроме увеличения выходного тока, обещают сниженный ток регулировочного входа до 50мкА и улучшенную точность опорного напряжения.
А вот схемы включения подходят от LM317.

24 thoughts on “ LM317T схема включения ”

Для lm317 datasheet от TI тут.
Кому сложно читать datasheet на английском, то можно посмотреть документацию на русском для отечественного аналога КР142ЕН12А.

Кроме мощных аналогов, есть и маломощные LM317L рассчитанные на ток не более 0,1 А, в корпусах SOIC-8 и TO-92.

• LM317LM — в поверхностном корпусе SOIC-8;
• LM317LZ — в штырьевом корпусе TO-92.

Не забудьте установить микросхему на радиатор, надо помнить, что корпус не изолирован от вывода. Чем больше падение напряжения на микросхеме — разница между входным и выходным напряжением, тем меньше максимальная мощность.

Я бы уточнил, что от падения напряжения зависит «максимальная выходная мощность».
А максимальная мощность рассеиваемая на микросхеме зависит от корпуса и эффективности охлаждения.

Макс. мощность, рассеиваемая микросхемой — паспортная величина и не может быть превышена при любом охлаждении.

Оверклокеры с таким утверждением не соглясятся 🙂
Да я и не призываю «разгонять» стабилизаторы напряжения, даже наоборот: соблюдение рекомендаций производителя компонентов, важное условие надежной работы электронного устройста.
Если невозможно или слишком дорого обеспечивать надежное охлаждение, то нужно снижать планку максимально возможной мощности. А определить эту максимальную мощность можно зная максимально допустимую температуру кристалла, максимальную температуру окружающей среды и все тепловые сопротивления от кристалла до окружающей среды.

Есть паспортная максимальная мощность, которая кстати зависит от корпуса стабилизатора. А есть реальная максимальная мощность, которая получится при реальном максимальном напряжении и реальном максимальном токе. Так вот эта мощность нисколько не паспортная величина.

Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — не менее времени Максимальная мощность рассеивания по паспорту — это та, которую в состоянии рассеивать корпус устройства в нормальных условиях на протяжении длительного времени. Под НУ подразумевается температура в 20 цельсиев и влажность 85% при давлении 760 мм и отсутствие преград естественной циркуляции воздуха (плюс/минус 5%). Под длительным временем — минимальное время наработки на отказ, указанное в паспортных данных.

Тепловая и электрическая мощности — это немного разные параметры, хотя и взаимосвязанные.

Всегда относился к данной микросхеме, как к стабилизатору для начинающих, которые и запитывать от нее будут такие-же устройства.
Главную, на мой взгляд, мысль данной статьи: «…использовать в случае типовых напряжений, только когда…» — надо выделить жирным. Ее же, в таких случаях, не использовать вообще. Применять можно в малоточных регуляторах, где ни КПД, ни прецизионность стабилизации на динамическую нагрузку не важны.
Использование токовых усилителей, как на последней схеме, рентабельно применять только для фиксированных напряжений.

Любопытно вот, насколько критично включение танталовых конденсаторов на входе и выходе LM317, как то рекомендует даташит? Никогда не шунтировал ее входы/выходы чем-то лучшим чем самые обычные электролитические конденсаторы плюс (иногда) керамика. И ни разу не получил самовозбуждения. То же самое с LM7805 и LM7812 (и с их отечественными аналогами). Как только не изгалялся, даже подключал конденсаторы длинными проводами. Прокатывало, ни один стабилизатор не «завелся». Разработчики перестраховались или рекомендация относительно танталовых конденсаторов непосредственно возле выводов микросхемы касается каких-то особых условий эксплуатации?

В некоторых схемах для некоторых задач (схемы с аудиоусилением, например) шумы стабилизатора заметны даже на слух. В некоторых других частных случаях из-за «шума» работы стабилизатора возникали нежданчики, которые не устранялись конденсаторами для «ЦП или ОЗУ по питанию». Для описания ситуации, когда такое происходит нужен «талмуд» листов пот тысячу. Производитель , который получал недоумённо-ругательные «комментарии» разработчиков — подстраховалсяотмазался коротким упоминанием о необходимости конденсаторов.

Действительно, странноватая рекомендация… Особенно, если учесть, что стоимость танталовых конденсаторов, превышает стоимость самой микросхемы, как правило. 317-ю использовал редко, а вот 7805 и 7812 — десятками, и никогда проблем, обусловленных отсутствием редкоземельных и драгсодержащих элементов, не было. Присоединяюсь к удивлению, так как никаких особых условий использования, придумать не могу. Стабильный стабилизатор, вот и весь каламбур ) ЦП или ОЗУ по питанию подстраховать, это еще могу понять, а его… не могу.

Отличая микросхема.Так и хочется поехать , купить и спаять что-нибудь. На этапе разработке часто не хватает такого , чтобы напряжением поиграть , двуполярное сделать. Да и помощнее есть устройства с таким же включением.

Как можно сделать схему, чтобы было два режима стабилизации тока. У меня к одной лампе подходит один плюс и два минуса. Нужно, чтобы по одному минусу было ярко, а по другому тускло.

Микросхема о которой ведется речь — регулируемый стабилизатор напряжения, не тока. Для вашей задачи подойдут обычные биполярные транзисторы используемые в качестве усилителей тока. Два корпуса. Их мощность должна соответствовать мощности вашей лампы, а напряжение — питающему напряжению. Ток, обеспечивающий желаемую тусклость задайте базовым резистором, можно подстроечным. И, желательно, в вопрос вкладывать побольше информации… лампа, а какая? Много их, разных.

А через диод подай отрицательный полупериод с трансформатора -! Будет тебе «ночничок», и не надо три провода тянуть через подушку…

Хочу собрать на LM317 зарядное устройство для NI-MH аккумалятора (одного). На входе — 5 вольт, на выходе — 1,5 вольт. Схему уже нашел. Но там 5 вольт берут с USB порта компьютера. А можно ли взять 5 вольт с зарядки от мобильного телефона? И, наверное, нужно выбрать такую зарядку, у которой выходной ток — не меньше, чем ток зарядки аккумулятора?

Конечно, вполне можно питать и от зарядки. Да, и ток источника должен быть не меньше тока потребителя.

Про ток зарядки от мобильника можете не беспокоиться — вряд ли вам удастся найти такую, ток которой был бы ниже, чем ток выдаваемый с порта USB. Как правило, он составляет 0,6-0,7 А. Этого вполне достаточно для зарядки не менее, чем 5-амперного аккумулятора. Если нужно больше, то зарядное просто не подойдет — это настолько стандартизированное изделие, что больше, чем на 0,75 А — вам вряд ли удастся найти.

Да есть же уже ЗУ с токами 1 и 2 А для зарядки смартфонов или планшетов, как раз многие из них уже с портом usb. Но тут уже стоит обратить внимание на качественный кабель, или спаять самому, стандартные китайские кабели такие токи редко способны передать

Вы немного путаете порт USB с его разъемом. Понимаете, USB, в первую очередь — Serial Bus, а уж во вторую — Universal. Вторая причина и послужила столь частому, но не совсем профильному использованию данного Разъема в различных блоках питания и зарядных устройствах, что не оснащает их, непосредственно Портом. А что касается кабелей USB, то они, по определению, должны соответствовать стандартам своего класса (1.1; 2.0; 3.0), а не тому, что вы подразумеваете под «китайским стандартом».

Частоту бы узнать максимальную, с которой эта микросхема работает. Если у меня идет коммутация импульсов с частотой 10 КГц, будет ли она держать ток каждого импульса в пределах значений, заданных резистором?
И как лучше её расположить на схема? Рис прилагаю.
https://sun9-1.userapi.com/c639822/v639822216/5396d/MX1daHe-rjs.jpg

Этот стабилизатор для работы на постоянном токе.
Если нужно получить пульсирующий ток, то правильнее будет «закорачивать» оптроном нагрузку.
Но применять в таком случае интегральный стабилизатор, я бы не стал. А собрал бы простенький стабилизатор на транзисторе и стабилитроне. Например такой: http://hardelectronics.ru/drajver-dlya-svetodiodov.html
Ну не предназначены интегральные стабилизаторы постоянного напряжения, для стабилизации пульсирующего тока.

Схема включения для цифрового управления выходным напряжением тоже не сложна. Рассчитываем R2 на максимальное требуемое напряжение и параллельно добавляем цепочки из резистора и транзистора. Включение транзистора будет добавлять в параллель к проводимости основного резистора, проводимость дополнительного. И напряжение на выходе будет снижаться.

Какой ток или мощность потребляет сама м-схема в режиме холостого хода без нагрузки?

Так и не понял, как регулировать выходное напряжение

Опубликовано: Август 18, 2012 • Рубрика: Блоки питания

В радиолюбительской практике широкое применение находят микросхемы регулируемых стабилизаторов LM317 и LM337. Свою популярность они заслужили благодаря низкой стоимости, доступности, удобного для монтажа исполнению, хорошим параметрам. При минимальном наборе дополнительных деталей эти микросхемы позволяют построить стабилизированный блок питания с регулируемым выходным напряжением от 1,2 до 37 В при максимальном токе нагрузки до 1,5А.

Но! Часто бывает, при неграмотном или неумелом подходе радиолюбителям не удаётся добиться качественной работы микросхем, получить заявленные производителем параметры. Некоторые умудряются вогнать микросхемы в генерацию.

Как получить от этих микросхем максимум и избежать типовых ошибок?

Об этом по-порядку:

Микросхема LM317 является регулируемым стабилизатором ПОЛОЖИТЕЛЬНОГО напряжения, а микросхема LM337 — регулируемым стабилизатором ОТРИЦАТЕЛЬНОГО напряжения.

Обращаю особое внимание, что цоколёвки у этих микросхем различные!

Даташит производителя: datasheet LM317 (pdf-формат 1041 кб), datasheet lm337 (pdf-формат 43кб).

Цоколёвка LM317 и LM337:

Типовая схема включения LM317:

Увеличение по клику

Выходное напряжение схемы зависит от номинала резистора R1 и рассчитывается по формуле:

Uвых=1,25*(1+R1/R2)+Iadj*R1

где Iadj ток управляющего вывода. По даташиту составляет 100мкА, как показывает практика реальное значение 500 мкА.

Для микросхемы LM337 нужно изменить полярность выпрямителя, конденсаторов и выходного разъёма.

Но скудное даташитовское описание не раскрывает всех тонкостей применения данных микросхем.

Итак, что нужно знать радиолюбителю, чтобы получить от этих микросхем МАКСИМУМ!
1. Чтобы получить максимальное подавление пульсаций входного напряжения необходимо:

• Увеличить (в разумных пределах, но минимум до 1000 мкФ) емкость входного конденсатора C1. Максимально подавив пульсации на входе, мы получим минимум пульсаций на выходе.
• Зашунтировать управляющий вывод микросхемы конденсатором на 10мкФ . Это увеличивает подавление пульсаций на 15-20дБ. Установка емкости больше указанного значения ощутимого эффекта не даёт.

Увеличение по клику

увеличение по клику

Важно: для микросхем LM337 полярность включения диодов следует поменять!

3. Для защиты от высокочастотных помех электролитические конденсаторы в схеме необходимо зашунтировать плёночными конденсаторами небольшой ёмкости.

Получаем итоговый вариант схемы:

Увеличение по клику

4. Если посмотреть внутреннюю структуру микросхем, можно увидеть, что внутри в некоторых узлах применены стабилитроны на 6,3В. Так что нормальная работа микросхемы возможна при входном напряжении не ниже 8В!

Хотя в даташите и написано, что разница между входным и выходным напряжениями должна составлять минимум 2,5-3 В, как происходит стабилизация при входном напряжении менее 8В, остаётся только догадываться.

5. Особое внимание следует уделить монтажу микросхемы. Ниже приведена схема с учётом разводки проводников:

Увеличение по клику

Пояснения к схеме:

1. длинна проводников (проводов) от входного конденсатора C1 до входа микросхемы (А-В) не должна превышать 5-7 см. Если по каким-то причинам конденсатор удалён от платы стабилизатора, в непосредственной близости от микросхемы рекомендуется установить конденсатор на 100 мкФ.
2. для снижения влияния выходного тока на выходное напряжение (повышение стабильности по току) резистор R2 (точка D) необходимо подсоединять непосредственно к выходному выводу микросхемы или отдельной дорожкой/проводником ( участок C-D). Подсоединение резистора R2 (точка D) к нагрузке (точка Е) снижает стабильность выходного напряжения.
3. проводники до выходного конденсатора (С-E) также не следует делать слишком длинными. Если нагрузка удалена от стабилизатора, то на стороне нагрузки необходимо подключить байпасный конденсатор (электролит на 100-200 мкФ).
4. так же с целью снижения влияния тока нагрузки на стабильность выходного напряжения «земляной» (общий) провод необходимо развести «звездой» от общего вывода входного конденсатора (точка F).

Выполнив эти нехитрые рекомендации, Вы получите стабильно работающее устройство, с теми параметрами, которые ожидались.

Понравилась статья? Расскажи друзьям:

Похожие статьи:

Следите за новостями портала:

14 комментариев к “Регулируемые стабилизаторы LM317 и LM337.

Особенности применения”

Отечественные аналоги микросхем:

Микросхема 142ЕН12 выпускалась с разными вариантами цоколёвки, так что будьте внимательны при их использовании!

В связи с широкой доступностью и низкой стоимостью оригинальных микросхем

лучше не тратить время, деньги и нервы.

Используйте LM317 и LM337.

Здравствуйте, уважаемый Главный Редактор! Я у Вас зарегистрирован и мне тоже очень хочется прочесть всю статью, изучить Ваши рекомендации по применению LM317. Но, к сожалению, что-то не могу просмотреть всю статью. Что мне необходимо сделать? Порадуйте меня, пожалуйста, полной статьей.

С уважением Сергей Храбан

Я Вам очень благодарен, спасибо большое! Всех благ!

Уважаемый главный редактор! Собрал двух полярник на lm317 и lm337. Все прекрасно работает за исключением разности напряжений в плечах. Разница не велика, но осадок имеется. Не могли бы Вы подсказать, как добиться равных напряжений, а главное причина подобного перекоса в чем. Заранее благодарен Вам за ответ. С пожеланием творческих успехов Олег.

Уважаемый Олег, разница напряжений в плечах обусловлена:

1. разницей опорных напряжений микросхем. То что в паспорте указано 1,25В — это идеальный случай (или усреднённое значение). Подробнее здесь: radiopages.ru/accurate_lm317.html

2. отклонение значений задающих резисторов. Следует помнить, что резисторы имеют допуски 1%, 5%, 10% и даже 20%. То есть, если на резисторе написано 2кОм, его реально сопротивление может быть в районе 1800—2200 Ом (при допуске 10%)

Даже если Вы поставите многооборотные резисторы в цепи управления и с их помощью точно выставите необходимые значения, то. при изменении температуры окружающей среды напряжения всё равно уплывут. Так как резисторы не факт что прогреются (остынут) одинаково или изменяться на одинаковую величину.

Решить Вашу проблему можно, используя схемы с операционными усилителями, которые отслеживают сигнал ошибки (разницу выходных напряжений) и производят необходимую корректировку.

Рассмотрение таких схем выходит за рамки данной статьи. Гугл в помощь.

Уважаемый редактор!Благодарю Вас за подробный ответ, который вызвал уточнения- насколько критично для унч, предварительных каскадов, питание с разностью в плечах в 0,5- 1 вольт? С уважением Олег

Разность напряжений в плечах чревата в первую очередь несимметричным ограничением сигнала (на больших уровнях) и появлением на выходе постоянной составляющей и др.

Если тракт не имеет разделительных конденсаторов, то даже незначительное постоянное напряжение, появившееся на выходе первых каскадов, будет многократно усилено последующими каскадами и на выходе станет существенной величиной.

Для усилителей мощности с питанием (обычно) 33-55В разница напряжений в плечах может быть 0,5-1В, для предварительных усилителей лучше уложиться в 0,2В.

Уважаемый редактор! Благодарю вас за подробные, обстоятельные ответы. И, если позволите, еще вопрос: Без нагрузки разность напряжений в плечах составляет 0,02- 0,06 вольт. При подключении нагрузки положительное плечо +12 вольт, отрицательное -10,5 вольт. С чем связан такой перекос? Можно ли подстроить равенство выходных напряжений не на холостом ходу, а под нагрузкой. С уважением Олег

Если делать всё правильно, то стабилизаторы надо настраивать под нагрузкой. МИНИМАЛЬНЫЙ ток нагрузки указан в даташите. Хотя, как показывает практика, получается и на холостом ходу.

А вот то, что отрицательное плечо проседает аж на 2В, это неправильно. Нагрузка одинаковая?

Тут либо ошибки в монтаже, либо левая (китайская) микросхема, либо что-то ещё. Ни один доктор не будет ставить диагноз по телефону или переписке. Я тоже на расстоянии лечить не умею!

А Вы обратили внимание что у LM317 и LM337 разное расположение выводов! Может в этом проблема?

Благодарю Вас за ответ и терпение. Я не прошу детального ответа. Речь идет о возможных причинах, не более. Стабилизаторы нужно настраивать под нагрузкой: то есть, условно, я подключаю к стабилизатору схему, которая будет от него запитываться и выставляю в плечах равенство напряжений. Я правильно понимаю процесс настройки стабилизатора? С уважением Олег

Олег, не очень! Так можно схему спалить. На выход стабилизатора нужно прицепить резисторы (нужной мощности и номинала), настроить выходные напряжения и лишь после этого подключать питаемую схему.

По даташиту у LM317 минимальный выходной ток 10мА. Тогда при выходном напряжении 12В на выход надо повесить резистор на 1кОм и отрегулировать напряжение. На входе стабилизатора при этом должно быть минимум 15В!

Кстати, как запитаны стабилизаторы? От одного трансформатора/обмотки или разных? При подключении нагрузки минус проседает на 2В -а как дела на входе этого плеча?

Доброго здоровья, уважаемый редактор! Транс мотал сам, одновременно две обмотки двумя проводами. На выходе на обоих обмотках по 15,2 вольта. На конденсаторах фильтра по 19,8 вольт. Сегодня, завтра проведу эксперимент и отпишусь.

Кстати у меня был казус. Собрал стабилизатор на 7812 и 7912, умощнил их транзисторами tip35 и tip36. В результате до 10 вольт регулировка напряжения в обоих плечах шла плавно, равенство напряжений было идеальным. Но выше. это было что- то. Напряжение регулировалось скачками. Причем поднимаясь в одном плече, во втором шло вниз. Причина оказалась в tip36, которые заказывал в Китае. Заменил транзистор на другой, стабилизатор стал идеально работать. Я часто покупаю детали в Китае и пришел к такому выводу: Покупать можно, но нужно выбирать поставщиков, которые продают радиодетали, изготовленные на заводах, а не в цехах какого- нибудь не понятного ИП. Выходит чуть дороже, но и качество соответствующее. С уважением Олег.

Доброго вечера, уважаемый редактор! Только сегодня появилось время. Транс со средней точкой, напряжение на обмотках 17,7 вольт. На выход стабилизатора повесил резисторы по 1 ком 2 ватта. Напряжение в обоих плечах выставил 12,54 вольта. Отключил резисторы, напряжение осталось прежним- 12,54 вольта. Подключил нагрузку (10 штук ne5532)стабилизатор работает прекрасно.

Благодарю Вас за консультации. С уважением Олег.

Добавить комментарий

Спамеры, не тратьте своё время — все комментарии модерируются.
All comments are moderated!

Вы должны авторизоваться, чтобы оставить комментарий.

Lm317t параметры на русском языке. Встроенный стабилизатор напряжения LM317. Описание и применение. LM217, LM317 — Регулируемые регуляторы напряжения

Регулируемый трехполюсный регулятор тока LM317 обеспечивает нагрузку 100 мА. Диапазон выходного напряжения от 1,2В до 37В. Устройство очень простое в использовании и требует всего пару внешних резисторов для обеспечения выходного напряжения. Плюс нестабильность в плане производительности имеет лучшие параметры, чем у аналогичных моделей с фиксированным напряжением питания на выходе.

Описание

LM317 — это регулятор тока и напряжения, который работает, даже когда контакт управления ADJ отключен. При нормальной работе устройство не нуждается в подключении дополнительных конденсаторов. Исключением является ситуация, когда устройство находится на значительном расстоянии от первичного фильтрующего источника питания. В этом случае потребуется установка входного шунтирующего конденсатора.

Выходной аналог позволяет улучшить работу стабилизатора тока LM317. В результате увеличивается интенсивность переходных процессов и значение коэффициента сглаживания пульсаций. Такого оптимального показателя сложно добиться в других трехполюсных аналогах.

Предназначение рассматриваемого устройства не только для замены стабилизаторов с фиксированным выходным индикатором, но и для широкого спектра применения. Например, стабилизатор тока LM317 можно использовать в цепях питания высокого напряжения. В этом случае на разницу между входным и выходным напряжением влияет индивидуальная система устройства. Работа устройства в этом режиме может продолжаться неограниченно долго, пока разница между двумя показателями (входное и выходное напряжение) не превысит максимально допустимую отметку.

Особенности

Стоит отметить, что стабилизатор тока LM317 удобен для создания простых регулируемых импульсных устройств. Их можно использовать в качестве прецизионного регулятора, подключив постоянный резистор между двумя выходами.

Создание вторичных источников питания, работающих с кратковременными короткими замыканиями, стало возможным благодаря оптимизации показателя напряжения на управляющем выходе системы. Программа держит его на входе в пределах 1,2 вольта, что очень мало для большинства нагрузок. Стабилизатор тока и напряжения LM317 изготавливается в стандарте ТО-9.2 транзисторных ядра, диапазон рабочих температур от -25 до +125 градусов Цельсия.

Характеристики

Рассматриваемый прибор отлично подходит для конструирования простых регулируемых блоков и блоков питания. В этом случае параметры можно скорректировать и указать в плане загрузки.

Регулируемый стабилизатор тока на LM317 имеет следующие характеристики:

• Диапазон выходного напряжения от 1,2 до 37 вольт.
• Максимальный ток нагрузки — 1,5 А.
• Имеется защита от возможного короткого замыкания.
• Предусмотрены автоматические выключатели для защиты от перегрева.
• Погрешность выходного напряжения не более 0,1%.
• Корпус интегральной схемы — типа ТО-220, ТО-3 или Д2ПАК.

Схема стабилизатора тока на LM317

Наиболее часто рассматриваемое устройство используется в блоках питания светодиодов. Ниже приведена простая схема, в которой задействованы резистор и микросхема.

На вход подается напряжение питания, а главный контакт подключается к выходному аналогу с помощью резистора. Далее происходит агрегация с анодом светодиода. Наиболее популярная схема регулятора тока LM317, описанная выше, использует следующую формулу: R = 1/25/I. Здесь I — выходной ток устройства, его диапазон варьируется в пределах 0,01-1,5 А. Сопротивление резистора допускается в размерах 0,8-120 Ом. Мощность, рассеиваемая резистором, рассчитывается по формуле: R = IxR (2).

Полученная информация округляется. Постоянные резисторы производятся с небольшим разбросом конечного сопротивления. Это влияет на получение расчетных показателей. Для решения этой проблемы в схему включен дополнительный стабилизирующий резистор необходимой мощности.

Достоинства и недостатки

Как показывает практика, при эксплуатации лучше увеличить площадь рассеивания на 30%, а в малоконвекционном отсеке — на 50%. Помимо ряда преимуществ, стабилизатор тока светодиода LM317 имеет ряд недостатков. Среди них:

• Малый КПД.
• Необходимость отвода тепла от системы.
• Стабилизация тока выше 20% предельного значения.

Использование импульсных стабилизаторов поможет избежать проблем в работе устройства.

Стоит отметить, что если вам необходимо подключить мощный светодиодный элемент мощностью 700 миллиампер, вам потребуется рассчитать значения по формуле: R = 1, 25/0, 7 = 1,78 Ом. Рассеиваемая мощность, соответственно, составит 0,88 Вт.

Подключение

Расчет стабилизатора тока LM317 основан на нескольких способах подключения. Ниже приведены основные схемы:

1. При использовании мощного транзистора типа Q1 можно получить на выходе ток 100 мА без радиатора микросборки. Этого вполне достаточно для управления транзистором. В качестве подстраховки от чрезмерного заряда используются защитные диоды D1 и D2, а функцию снижения посторонних шумов выполняет параллельный электролитический конденсатор. При использовании транзистора Q1 максимальная выходная мощность устройства составит 125 Вт.
2. В другой схеме подача тока ограничена и светодиод работает стабильно. Специальный драйвер позволяет питать элементы мощностью от 0,2 Вт до 25 вольт.
3. В следующей конструкции используется понижающий трансформатор напряжения от переменной сети с 220 Вт до 25 Вт. С помощью диодного моста переменное напряжение преобразуется в постоянное индикаторное. При этом все перебои сглаживаются конденсатором типа С1, что обеспечивает стабильную работу регулятора напряжения.
4. Следующая схема подключения считается одной из самых простых. Напряжение поступает со вторичной обмотки трансформатора на 24 вольта, при прохождении через фильтр выпрямляется, и на выходе получается постоянная цифра 80 вольт. Это позволяет избежать превышения порога максимального напряжения питания.

Стоит отметить, что простое зарядное устройство можно собрать и на базе микросхемы рассматриваемого устройства. Получите стандартный линейный стабилизатор с регулируемым индикатором выходного напряжения. Аналогичную роль может выполнять и микросборка устройства.

Аналоги

Мощный стабилизатор на LM317 имеет ряд аналогов на отечественном и зарубежном рынках. Наиболее известными из них являются следующие марки:

• Отечественные модификации КР142 ЕН12 и КР115 ЕН1.
• Модель GL317.
• Варианты SG31 и SG317.
• UC317T.
• ЭКГ1900.
• СП900.
• LM31MDT.

Блок питания (БП) упрощен во много раз. Во-первых, есть возможность внести коррективы. Во-вторых, выполняется стабилизация мощности. Более того, по отзывам многих радиолюбителей, эта микросборка в несколько раз превосходит отечественные аналоги. В частности, его ресурс очень велик, его нельзя сравнить ни с каким другим элементом.

Основой блока питания является трансформатор

Необходимо использовать как преобразователь напряжения. Его можно взять практически от любого бытового прибора — магнитофонов, телевизоров и т.д. Также можно использовать трансформаторы марки ТВК-110, которые устанавливались в блок вертикальной развертки черно-белых телевизоров. Правда, у них выходное напряжение всего 9 В, а ток совсем небольшой. А если надо запитать мощного потребителя, то явно не хватит.

Но если вы хотите сделать мощный БП, то разумнее использовать силовые трансформаторы. Их мощность должна быть не менее 40 Вт. Для того, чтобы сделать блок питания ЦАП на микросборке LM317T необходимо выходное напряжение 3,5-5 В. Именно такое значение необходимо поддерживать в цепи питания микроконтроллера. Возможно, вторичную обмотку нужно будет немного изменить. При этом первичку не перематывают, а только проводят ее изоляцию (при необходимости).

Выпрямительный каскад

Выпрямительный блок представляет собой сборку полупроводниковых диодов. В этом нет ничего сложного, нужно только определиться, какой тип выпрямления вам нужно использовать. Схема выпрямителя может быть:

• однополупериодная;
• двухполупериодный;
• тротуар;
• с удвоением, утроением, натяжением.

Последний разумно использовать, если, например, у вас на выходе трансформатора 24 В, а нужно получить 48 или 72. В этом случае неизбежно снижается выходной ток, это нужно учитывать . Для простого блока питания наиболее подходит схема мостового выпрямителя. Используемая микросборка LM317T не позволит сделать мощный блок питания. Причина этого в том, что мощность самой микросхемы всего 2 Вт. Мостовая схема же позволяет избавиться от пульсаций, а ее КПД на порядок выше (если сравнивать с полуволновой схемой). Допускается использование в выпрямительном каскаде как диодных сборок, так и отдельных элементов.

Корпус блока питания

В качестве материала корпуса целесообразнее использовать пластик. Легко обрабатывается, может деформироваться при нагревании. Иными словами, вы легко сможете придать заготовкам любую форму. А сверление отверстий не занимает много времени. Но можно немного потрудиться и сделать красивый, надежный корпус из листового алюминия. Конечно, хлопот с ним будет больше, но внешний вид будет потрясающим. После того, как корпус изготовлен из листового алюминия, его можно тщательно зачистить, загрунтовать и нанести несколько слоев краски и лака.

Кроме того, вы сразу убьете двух зайцев — получите красивый корпус и обеспечите микросборке дополнительное охлаждение. На LM317T блок питания построен по принципу, что стабилизация осуществляется с выделением большого количества тепла. Например, у вас на выходе выпрямителя 12 вольт, а стабилизация должна выдать 5 вольт. Эта разница, 7 вольт, идет на нагрев корпуса микросборки. Поэтому ему необходимо качественное охлаждение. А алюминиевый корпус этому поспособствует. Впрочем, можно сделать и более продвинутое — смонтировать на радиаторе термовыключатель, который будет управлять кулером.

Схема стабилизации напряжения

Итак, у вас есть микросборка LM317T, перед глазами схема питания, теперь нужно определить назначение ее выводов. У нее их всего три — вход (2), выход (3) и масса (1). Поверните корпус лицом к себе, считая слева направо. Вот и все, теперь осталось провести стабилизацию напряжения. И это несложно сделать, если уже готовы выпрямительный блок и трансформатор. Как вы понимаете, минус с выпрямителя подается на первый вывод сборки. С плюса выпрямителя напряжение подается на второй вывод. Стабилизированное напряжение снимается с третьего. При этом на входе и выходе необходимо установить электролитические конденсаторы емкостью 100 мкФ и 1000 мкФ соответственно. Вот и все, только на выходе желательно поставить постоянное сопротивление (около 2 кОм), что позволит быстрее разряжаться электролитам после выключения.

Схема блока питания с регулируемым напряжением

Сделать регулируемый блок питания на LM317T оказывается несложно, для этого не требуются специальные знания и навыки. Итак, блок питания со стабилизатором у вас уже есть. Теперь его можно немного модернизировать для изменения выходного напряжения в зависимости от того, что вам нужно. Для этого достаточно отключить первый вывод микросборки от минуса питания. На выходе включить последовательно два сопротивления — постоянное (номинальное 240 Ом) и переменное (5 кОм). На месте их первого выпуска микросборки. Такие нехитрые манипуляции позволяют сделать регулируемый блок питания. При этом максимальное напряжение, подаваемое на вход LM317T, может составлять 25 вольт.

Дополнительные возможности

С применением микросборки LM317T схема питания становится более функциональной. Разумеется, в процессе эксплуатации блока питания потребуется следить за основными параметрами. Например, потребляемый ток или выходное напряжение (особенно это актуально для регулируемой схемы). Поэтому индикаторы необходимо монтировать на передней панели. Кроме того, нужно знать, включен ли блок питания. Обязанность оповещать о включении в электросеть лучше всего возложить на светодиод. Эта конструкция достаточно надежна, только питание для нее надо брать с выхода выпрямителя, а не с микросборки.

Для контроля тока и напряжения можно использовать стрелочные индикаторы с градуированной шкалой. Но если вы хотите сделать блок питания, который не будет уступать лабораторным, можно использовать и ЖК-дисплеи. Правда, для измерения тока и напряжения на LM317T усложняется схема блока питания, так как необходимо использовать микроконтроллер и специальный драйвер — буферный элемент. Он позволяет подключить ЖК-дисплей к портам ввода-вывода контроллера.

Блок питания — это незаменимый атрибут в мастерской радиолюбителя. Я тоже решил собрать себе регулируемый БП, потому что надоело каждый раз покупать батарейки или использовать случайные переходники. Вот его краткое описание: Блок питания регулирует выходное напряжение от 1,2 Вольта до 28 Вольт. И обеспечивает нагрузку до 3 А (в зависимости от трансформатора), чего чаще всего достаточно для проверки работоспособности радиолюбительских конструкций. Схема простая, как раз для начинающего радиолюбителя. Собран на базе дешевых комплектующих — LM317 И КТ819Г .

LM317 Regulated Power Supply Diagram

List of circuit elements:

• Stabilizer LM317
• T1 — transistor KT819G
• Tr1 — power transformer
• F1 — fuse 0.5A 250V
• Бр1 — диодный мост
• Д1 — диод 1N5400

• LED1 — светодиод любого цвета

• C1 — electrolytic capacitor 3300 microfarad * 43V

• C2 — ceramic capacitor 0.1 microfarad

• C3 — electrolytic capacitor 1 microfarad * 43V

• R1 — сопротивление 18К

• R2 — сопротивление 220 Ом

• R3 — сопротивление 0,1 Ом * 2Вт

• P1 — сопротивление здания 4. 7K

Распиновка микросхемы и транзистора

Корпус взят от блока питания компьютера. Передняя панель выполнена из текстолита, на эту панель желательно установить вольтметр. Я не устанавливал его, потому что я еще не нашел правильный. Так же установил клипсы для выходных проводов на переднюю панель.

Входная розетка осталась для питания самого БП. Печатная плата, выполненная для поверхностного монтажа транзистора и микросхемы стабилизатора. Закрепил их на общем радиаторе через резиновую прокладку. Радиатор взял цельный (на фото видно). Его следует брать как можно большего размера — для хорошего охлаждения. Все-таки 3 ампера это много!

Ссылки на компоненты (или спецификации) необходимы
при разработке электронных схем. Однако есть у них одна, но неприятная особенность.
Дело в том, что документация на любой электронный компонент (например, микросхему)
всегда должна быть готова до выхода этой микросхемы.
В итоге мы фактически имеем ситуацию, когда микросхемы уже есть в продаже,
и еще не создано ни одного изделия на их основе.
И, следовательно, все рекомендации и особенно схемы применения, приведенные в техпаспортах,
носят теоретический и рекомендательный характер.
Эти схемы в основном демонстрируют принципы работы электронных компонентов,
но они не тестировались на практике и поэтому не должны слепо учитываться
при разработке.
Это нормальное и логичное положение вещей, если только с течением времени и по мере
накопления опыта в документацию вносятся изменения и дополнения.
Практика показывает обратное — в большинстве случаев все схемотехнические решения, приведенные в даташите
, остаются на теоретическом уровне.
И, к сожалению, часто это не просто теории, а грубые ошибки.
И еще более прискорбно несоответствие реальных (и самых важных) параметров микросхемы
, заявленных в документации.

В качестве типичного примера таких техпаспортов, вот руководство по трехвыводному регулируемому стабилизатору напряжения LM317,-
, который, кстати, доступен
уже 20 лет. А схемы и данные в его даташите все те же…

Итак, недостатки LM317, вроде микросхем и ошибок в рекомендациях по его применению.

1. Защитные диоды.
Диоды D1 и D2 служат для защиты регулятора, —
D1 для защиты входа от короткого замыкания и D2 для защиты от переразряда
Конденсатор С2 «через низкое выходное сопротивление регулятора» (цитата).
На самом деле диод D1 не нужен, так как никогда не бывает ситуации, когда
Напряжение на входе регулятора меньше напряжения на выходе.
Следовательно, диод D1 никогда не открывается и, следовательно, не защищает регулятор.
Кроме, конечно, случая короткого замыкания на входе. Но это нереальная ситуация.
Диод D2 может открыться, конечно, но конденсатор С2 разряжается просто отлично
и без него, через резисторы R2 и R1 и через сопротивление нагрузки.
И как-то специально разряжать не надо.
Также упоминание в даташите «разрядка С2 через выход регулятора»
не более чем ошибка, т. к., как и схема выходного каскада регулятора —
это эмиттерный повторитель.
А конденсатор С2 просто не может разрядиться через выход регулятора.

2. Теперь — о самом неприятном, а именно о несоответствии реальных заявленных электрических характеристик
.

В даташитах всех производителей есть параметр Adjustment Pin Current
(ток на входе настройки). Параметр очень интересный и важный, определяющий, в частности
, максимальное значение резистора во входной цепи Adj.
А также номинал конденсатора С2. Заявленный типовой ток Adj составляет 50 мкА.
Что очень впечатляет и вполне устроит меня как схемотехника.
Если на самом деле не было бы в 10 раз больше, т.е. 500 мкА.

Это реальное несоответствие, проверено на микросхемах разных производителей.
и на долгие годы.
А начиналось все с недоумения — почему он такой низкоомный делитель на выходе во всех схемах?
И на то он низкоомный, потому что иначе невозможно получить на выходе LM317
минимальный уровень напряжения.

Самое интересное, что в методике измерения тока Adj низкоомный делитель
выход тоже присутствует. Что собственно и означает, что этот делитель на
параллельно электроду Adj.
Только при таком хитром подходе можно «уложиться» в рамки типового значения 50 мкА.
А вот это довольно изящный, но трюк. «Особые условия измерения».

Я понимаю, что добиться стабильного тока заявленного значения 50 мкА очень сложно.
Так что не пишите липу в даташите. В противном случае это обман покупателя. А честность — лучшая политика.

3. Еще о самом неприятном.

В технических описаниях LM317 есть параметр Line Regulator, который определяет
диапазон рабочего напряжения. Да и диапазон указанный еще неплох — от 3 до 40 вольт.
Вот только одно маленькое НО…
Внутри LM317 находится стабилизатор тока, в котором используется
стабилитрон на напряжение 6,3 В.
Поэтому эффективное регулирование начинается с входного-выходного напряжения 7 Вольт.
Кроме того, выходной каскад LM317 представляет собой npn-транзистор, включенный по схеме
эмиттерный повторитель. И на «раскачке» у него такие же повторители.
Следовательно, эффективная работа LM317 при напряжении 3 В невозможна.

4. О схемах, обещающих получить регулируемое напряжение от нуля Вольт на выходе LM317.

Минимальное значение напряжения на выходе LM317 1,25 В.
Можно было бы получить и меньше, если бы не встроенная схема защиты
от короткого замыкания на выходе. Не самый лучший план мягко говоря…
В других микросхемах схема защиты от короткого замыкания срабатывает при превышении тока нагрузки.
А в LM317 — при падении выходного напряжения ниже 1,25 В. Просто и со вкусом —
транзистор сам закрылся при напряжении база-эмиттер ниже 1,25 В и все.
Вот почему, все прикладные схемы, которые обещают получить на выходе
LM317 регулируемое напряжение, начиная с нулевого вольта — не работают.
Все эти схемы предполагают подключение вывода Adj через резистор к источнику
отрицательного напряжения.
Но уже при напряжении между выходом и контактом Adj менее 1,25 В
сработает схема защиты от короткого замыкания.
Все эти схемы — чистая теоретическая фантазия. Их авторы не знают, как работает LM317.

5. Используемый в LM317 способ защиты от короткого замыкания на выходе также накладывает
известные ограничения на запуск регулятора — в некоторых случаях запуск будет затруднен,
так как нет возможности отличить режим короткого замыкания от нормальный режим,
, когда выходной конденсатор еще не заряжен.

6. Рекомендации по номиналам конденсаторов на выходе LM317 очень впечатляют, —
этот диапазон от 10 до 1000 мкФ. Что в сочетании с величиной выходного сопротивления
регулятора порядка одной тысячной ома — полная ерунда.
Даже школьники знают, что конденсатор на входе стабилизатора необходим,
мягко говоря, эффективнее, чем на выходе.

7. О принципе регулирования выходного напряжения LM317.

LM317 — операционный усилитель, в котором
регулировка выходного напряжения осуществляется на НЕ инвертирующем входе Adj.
Другими словами, через цепь положительной обратной связи (PIC).

Почему это плохо? А то, что все помехи с выхода регулятора через вход Adj проходят внутрь LM317,
и потом обратно в нагрузку. Хорошо, что коэффициент передачи по цепи ПОС меньше единицы…
И тогда бы получился автогенератор.
И неудивительно в связи с этим, что в цепи Adj рекомендуется ставить конденсатор С2.
Хоть как-то отфильтровать помехи и повысить устойчивость к самовозбуждению.

Еще очень интересно, что в цепи ПОС, внутри LM317,
стоит конденсатор 30пФ. Что увеличивает уровень пульсаций на нагрузке с ростом частоты.
Правда, это честно показано на графике Ripple Rejection. Но зачем этот конденсатор?
Было бы очень полезно, если бы регулирование осуществлялось по цепочке
отрицательный отзыв. А в значении POS он только ухудшает стабильность.

Кстати, с самой концепцией Ripple Rejection не все «по понятиям».
В общепринятом смысле это значение означает, насколько хорошо регулятор
фильтрует пульсации на ВХОДЕ.
А для LM317 фактически означает степень собственной неполноценности
и показывает насколько хорошо LM317 борется с рябью, которая сама
берет его с выхода и снова загоняет внутрь себя.
В других регуляторах регулирование осуществляется по цепочке
Отрицательная обратная связь, которая максимизирует все параметры.

8. О минимальном токе нагрузки для LM317.

В техническом описании указан минимальный ток нагрузки 3,5 мА.
При меньшем токе LM317 не работает.
Очень странная особенность стабилизатора напряжения.
Значит надо следить не только за максимальным током нагрузки, но и за минимальным тоже?
Это также означает, что при токе нагрузки 3,5 мА КПД регулятора не превышает 50%.
Большое спасибо разработчикам…

1. Рекомендации по применению защитных диодов для LM317 носят общетеоретический характер и учитывают ситуации, не встречающиеся на практике.
А, так как в качестве защитных диодов предлагается использовать мощные диоды Шоттки, то получается ситуация, когда стоимость (ненужной) защиты превышает цену самого LM317.

2. В даташитах LM317 неверный параметр для токового входа Adj.
Измеряется в «особых» условиях при подключении низкоомного выходного делителя.
Данный метод измерения не соответствует общепринятому понятию «входной ток» и показывает невозможность достижения заданных параметров при изготовлении LM317.
А также это обман покупателя.

3. Параметр «Регулировка линии» указан в диапазоне от 3 до 40 Вольт.
В некоторых прикладных схемах LM317 «работает» при входном-выходном напряжении до двух вольт.
На самом деле диапазон эффективного регулирования 7 — 40 Вольт.

4. Практически неработоспособны все схемы получения регулируемого напряжения на выходе LM317, начиная с нуля вольт.

5. На практике иногда используется метод защиты от короткого замыкания LM317.
Это просто, но не лучше. В некоторых случаях запуск регулятора будет вообще невозможен.

7. В LM317 реализован ущербный принцип регулирования выходного напряжения, —
через положительную обратную связь. Должно быть хуже, но некуда.

8. Ограничение минимального тока нагрузки указывает на плохую схемотехнику LM317 и явно ограничивает возможности его использования.

Суммируя все недостатки LM317, можно дать рекомендации:

а) Для стабилизации постоянных «типовых» напряжений 5, 6, 9, 12, 15, 18, 24 В целесообразно использовать трех- штифтовые стабилизаторы серии 78хх, а не LM317.

б) Для построения действительно эффективных стабилизаторов напряжения следует использовать микросхемы типа LP2950, ​​LP2951, способные работать при входном-выходном напряжении менее 400 милливольт.
В сочетании с мощными транзисторами при необходимости.
Эти же микросхемы эффективно работают в качестве стабилизаторов тока.

в) В большинстве случаев операционный усилитель, стабилитрон и мощный транзистор (особенно полевой) дадут гораздо лучшие параметры, чем LM317.
И уж точно — лучшая регулировка, а также широчайший выбор типов и номиналов резисторов и конденсаторов.

Г). И не доверяйте слепо даташитам.
Любые микросхемы производятся и, что характерно, продаются людьми…

Микросхема десятилетиями пользуется успехом у начинающих радиолюбителей благодаря своей простоте и надежности. На основе этой микросхемы можно собрать регулируемый блок питания для LM317, стабилизатор тока, драйвер светодиода и другие БП. Для этого потребуется несколько внешних радиодеталей, у LM317 схема включения работает сразу, никаких настроек не требуется.

Микросхемы LM317 и LM317T по даташиту полностью одинаковые, отличаются только корпусом. Нет никакой разницы или разницы, совсем нет.

Также написаны обзоры и описания других популярных микросхем. С хорошими иллюстрациями, понятными и простыми схемами.

• 1. Характеристики
• 2. Аналоги
• 3. Типовые схемы включения
• 4. Вычислители
• 5. Схемы включения
• 7 6. Радиоконструкторы

Характеристики

Основное назначение – стабилизация положительного напряжения. Регулировка происходит линейным способом, в отличие от импульсных преобразователей.

LM317T тоже популярен, я его не встречал, поэтому пришлось долго искать на него нужный даташит. Оказалось, что они полностью идентичны по параметрам, буквы «Т» в конце маркировки указывают на корпус ТО-220 на 1,5 Ампера.

Скачать спецификации:

1. полные ;

Характеристики

Даже при наличии встроенных систем защиты не следует эксплуатировать их на пределе. При выходе из строя неизвестно сколько Вольт будет на выходе, можно будет спалить дорогую нагрузку.

Приведу основные электрические характеристики из даташита на LM317 на русском языке. Не все знают технические термины на английском языке.

В даташите указана огромная область применения, проще написать где не используется.

Аналоги

Существует множество микросхем практически одинакового функционала, отечественных и зарубежных. Добавлю в список более мощные аналоги, чтобы не включать несколько параллельно. Самый известный аналог LM317 — отечественный КР142ЕН12.

1. LM117 LM217 — расширенный диапазон рабочих температур от -55° до +150°;
2. LM338, LM138, LM350 — аналоги на 5А, 5А и 3А соответственно;
3. LM317HV, LM117HV — выходное напряжение до 60В, если стандартных 40В вам недостаточно.

Полные аналоги:

• GL317;
• SG317;
• СКП317;
• ЭКГ1900.

Типовые схемы включения

Регулятор 1,25 — 20 вольт с регулируемым током

. на базе LM317T разработано множество программ-калькуляторов LM317 и онлайн-калькуляторов. Указав исходные параметры, можно сразу рассчитать несколько вариантов и посмотреть характеристики требуемых радиодеталей.

Программа расчета источников напряжения и тока с учетом LM317 характеристик LM317T. Расчет схем включения мощных преобразователей на транзисторах ТЛ431, М5237. Также ИМС 7805, 7809, 7812.

Схемы включения

Стабилизатор LM317 зарекомендовал себя как универсальная микросхема, способная стабилизировать напряжение и силу тока. За десятилетия были разработаны сотни коммутационных схем LM317T для различных приложений. Основное назначение — стабилизатор напряжения в блоках питания. Для увеличения силы количества ампер на выходе есть несколько вариантов:

1. параллельное соединение;
2. установка силовых транзисторов на выходе, получаем до 20А;
3. замена на мощные аналоги LM338 до 5А или LM350 до 3А.

Для построения двухполярного блока питания используются стабилизаторы отрицательного напряжения LM337.

Думаю, что параллельное подключение не лучший вариант из-за разницы характеристик стабилизаторов. Невозможно установить несколько штук точно на одинаковые параметры, чтобы распределить нагрузку равномерно. Из-за разброса одна нагрузка всегда будет больше другой. Вероятность выхода из строя нагруженного элемента выше, если он сгорит, то резко возрастет нагрузка на другие, которые могут его не выдержать.

Чтобы не подключать параллельно, лучше использовать транзисторы на выходе для силовой части преобразователя постоянного напряжения. Они рассчитаны на большой ток и лучше рассеивают тепло из-за их большого размера.

Современные импульсные микросхемы уступают по популярности, их простота трудно превзойти. Стабилизатор тока lm317 для светодиодов прост в настройке и расчете и в настоящее время до сих пор используется в мелкосерийном производстве электронных компонентов.

Биполярный блок питания LM317 и LM337, для положительного и отрицательного напряжения.

Радиоконструкторы

Для начинающих радиолюбителей могу порекомендовать радиоконструкторы от китайцев на Алиэкспресс. Такой конструктор — лучший способ собрать устройство по схеме коммутации, нет необходимости делать плату и подбирать детали. Любой конструктор можно видоизменять по своему усмотрению, главное, чтобы плата была. Стоимость конструктора от 100 рублей с доставкой, готовый модуль в сборе от 50 рублей.

Даташит

Микросхема очень популярная, выпускается многими производителями, в том числе и китайскими. Моим коллегам попадались LM317 с плохими параметрами, не вытягивающие заявленный ток. Покупали у китайцев, которые любят все подделывать и копировать, ухудшая при этом характеристики.

LT317A Лист данных и информация о продукте 93107A1 | Аналоговые устройства

1. Товары
2. Управление энергопотреблением
3. Линейные регуляторы LDO
4. Положительные линейные регуляторы (LDO)
5. LT317A

Включить JavaScript



• Особенности и преимущества
• Информация о продукте

Особенности и преимущества

• Гарантированный допуск выходного напряжения 1%
• Гарантированная макс. 0,01%/В линия Правило
• Гарантированная макс. 0,3% Положение о нагрузке
• Мин. Выходной ток 1,5 А
• 100% выгорание при тепловой перегрузке

Информация о продукте

Устройства Analog Devices H (металлическая банка), J (керамика) и K (металлическая банка) устарели. Главной особенностью LT117A является то, что гарантированный допуск выходного напряжения составляет не более ±1%, что позволяет обеспечить общий допуск источника питания выше 3% при использовании недорогих 1%-ных резисторов. Также были улучшены характеристики регулирования линии и нагрузки. Кроме того, гарантируется, что опорное напряжение LT117A не превысит 2 % при работе в условиях полной нагрузки, сети и рассеиваемой мощности. Регулируемые стабилизаторы LT117A предлагают улучшенное решение для всех требований к стабилизаторам положительного напряжения с токами нагрузки до 1,5 А. Рабочие характеристики и схемы приложений см. в техническом описании серии LT117A.

Приложения

• Блоки питания широкого диапазона
• Источники постоянного тока
• Блоки питания с программируемым напряжением

Категории продуктов

По крайней мере одна модель в этом семействе продуктов находится в производстве и доступна для покупки. Продукт подходит для новых конструкций, но могут существовать более новые альтернативы.

{{#каждый список}}

{{/каждый}}

• Просмотреть все (2)
• Спецификации (1)
• Данные о надежности (1)

Технические паспорта (1)

LT117A/LT317A/LM117/LM317: лист технических данных регулятора с принудительной регулировкой

Данные о надежности (1)

R047 Данные о надежности

LTspice

LTspice® — это мощное, быстрое и бесплатное программное обеспечение для моделирования, захвата схем и просмотра сигналов с улучшениями и моделями для улучшения моделирования аналоговых схем.

Загрузка и документация LTspice

Модели для следующих деталей доступны в LTspice:

LT317A

• Просмотреть все (3)
• Технические статьи (3)

Технические изделия (3)

Развитие трехвыводного линейного регулятора не ослабевает

Новые линейные регуляторы решают старые проблемы

Журнал LT

Регулятор с малым падением напряжения может быть подключен непосредственно параллельно для распределения тепла

LT Journal

Компания ADI всегда уделяла самое пристальное внимание поставке продукции, отвечающей максимальным уровням качества и надежности. Мы достигаем этого путем включения проверок качества и надежности во все области проектирования продуктов и процессов, а также в производственный процесс. «Ноль дефектов» для поставляемой продукции всегда является нашей целью.

Выберите модель

Запрос уведомлений об изменении продукта/процесса

Закрыть

• Сохранить в myAnalog Войти в myAnalog

{{#ifCond_pcn. length 0}} {{еще}} {{#каждый ПК}} {{/каждый}}

{{../labels.pcn}}	{{../labels.title}}	{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}} {{#ifCond pdn. length 0}} {{еще}} {{#каждое персональное имя}} {{/каждый}}

{{../labels.pdn}}	{{../labels.title}}	{{../labels.publicationDate}}
{{количество}} {{#ifCond применимо false}} PDN больше не применим для этой части. Он был удален в этой версии PDN. {{/ifCond}} {{#каждая ссылка}} {{название}} {{/каждый}}	{{название}}	{{Дата публикации}}

{{/ifCond}}

Указанные цены в США предназначены ТОЛЬКО ДЛЯ БЮДЖЕТНОГО ИСПОЛЬЗОВАНИЯ, указаны в долларах США (FOB США за единицу для указанного объема) и могут быть изменены. Международные цены могут отличаться из-за местных пошлин, налогов, сборов и обменных курсов. Для уточнения цены или стоимости поставки обратитесь в местное торговое представительство Analog Devices, Inc. или к авторизованному дистрибьютору. Цены, отображаемые для оценочных плат и комплектов, основаны на цене за 1 штуку.

Выборка:
При нажатии кнопки «Образец» выше выполняется перенаправление на сторонний образец сайта ADI. Выбранная часть будет перенесена в вашу корзину на этом сайте после входа в систему. Пожалуйста, создайте новую учетную запись там, если вы никогда раньше не использовали сайт. Обращайтесь по адресу [email protected] по любым вопросам, касающимся этого Образца сайта.

Справка по таблице цен

www.Alldatasheet.com — сайт поиска технических данных

Alldatasheet.com

Перейти на веб-сайт

Alldatasheet занимает 35 927 место в США. «ALLDATASHEET.COM — сайт поиска спецификаций, сайт поиска спецификаций для электронных компонентов и полупроводников и других полупроводников».

• Анализ
• Посетители
• Контент
• Ссылки
• Сервер

35,927Рейтинг в США

14,933Всемирный рейтинг

Monthly pages viewed	5,076,918
Monthly visits	521,504
Value per visitor	$0.32
Estimated worth	$376,080.11
Внешние ссылки	5 683
Количество страниц	11 205 000

Последнее обновление: 15.04.2018 . Расчетные данные, читайте заявление об отказе от ответственности.

Visitors

. 1

Country	Country Rank	Users %	Pageviews %
Other countries		13. 20%	10.80%
Yemen	1,224	0.80%	1,90%
Иран	3410	4,20%	6,90%
Taiwan	4,374	1.80%	1.80%
Korea	4,507	4.50%	5.20%
Egypt	5,044	1.20%	1.50%
Bulgaria	5,066	0.60%	0.50%
Ukraine	5,773	1.80%	2.20%
Romania	6,128	1.50%	1.20%
Indonesia	6,458	2.50%	3.60%
Algeria	6,586	0.90%	0.60%
Poland	6,795	2,40%	4,50%
Чехия Республика	7,316	1,00%	0,90%	1,00%	2.80%	2.00%
Portugal	7,992	0.90%	0.60%
China	8,493	16.90%	21.30%
Russia	9,028	7.10%	6.50%
Argentina	10,054	1.30%	0.80%
Turkey	12,392	1.20%	1.20%
South Africa	15,121	0.70%	0.40%
Sweden	15,348	0.70%	0.40%
Italy	17,002	2.60%	1.80%
Mexico	17,153	1.50%	1.00%
India	17,335	8.40%	5.50%
Brazil	17,504	1.70%	2. 40%
Malaysia	20,053	0.50%	0.30%
Netherlands	23,622	0.90%	0.50%
Germany	24,190	3.00%	2.20%
Spain	27,321	1.30%	0.80%
Japan	29,387	2.40%	2.40%
Australia	36,197	0.60%	0.30%
United States	35,927	6.90%	4.80%
United Kingdom	41,282	1.00%	1.70%
France	42,269	0.90%	1.20%
Canada	46,495	0.50%	0,50%

Наиболее популярен в Болгарии, Египте, Корее, Тайване, Иране и Йемене.

City	City Rank	Users	Pageviews	Pageviews per user
Chicago	12197	0.90%	0.90%	3.40
Detroit	12377	0.30 %	0,20%	2,70
Los Angeles	31368	0.90%	0.70%	2.70
San Francisco	36817	0.40%	0.20%	2.30
New York	53736	0.50%	0.30%	2.00

Traffic History 90 Day Average
Worldwide Rank	12,549	1,005
Daily Visitors	26,750	-8%
Daily Visitors Rank	12,746	796
Daily Pageviews	67,368	-14%
Daily Pageviews Rank	15,259	1,616
Просмотров страниц на пользователя	3,73	-7%

Содержание

Темы: английский, китайский, немецкий, японский, русский и корейский.

Категория: «Справочник/примечания по применению и листы данных»

Возраст: домену 14 лет и 5 месяцев.

Приблизительно 29 250 посетителей в день, каждый из которых просматривает в среднем 3,73 страницы.

Ссылки

Сервер

90789914 37,57, 127 907819914..57.57. Он имеет 3 записи DNS: ns1.gabia.co.kr , ns.gabia.co.kr и ns.gabia.net 9.0161 . Его размещает Korea Telecom Seoul с использованием веб-сервера Apache/2.

IP: 115.22.68.2

Веб-сервер: Apache/2

Кодировка: utf-8

Время загрузки веб-сайта составляет 3007 миллисекунд, медленнее, чем 86% других измеренных веб-сайтов.

Местоположение сервера

Korea Telecom Seoul Korea 37,57, 127

Настройка сервера
Дата:	—
Сервер:	Apache/2. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
