Как правильно рассчитать радиатор для стабилизатора LM317. Какие факторы влияют на нагрев микросхемы. Какие типы радиаторов лучше использовать. Как определить необходимую площадь теплоотвода. Как крепить радиатор к микросхеме.
Зачем нужен радиатор для LM317
Стабилизатор напряжения LM317 является популярной микросхемой для создания регулируемых источников питания. Однако в процессе работы LM317 выделяет значительное количество тепла, которое необходимо эффективно отводить. Без должного охлаждения микросхема может перегреться и выйти из строя.
Основные причины, почему LM317 нуждается в радиаторе:
- Большая разница между входным и выходным напряжением
- Высокий ток нагрузки (до 1.5 А)
- Длительная работа на максимальной мощности
- Высокая температура окружающей среды
Чтобы обеспечить стабильную и долговременную работу LM317, необходимо правильно рассчитать и установить подходящий радиатор. Это позволит эффективно отводить выделяемое тепло и поддерживать температуру кристалла микросхемы в допустимых пределах.
Факторы, влияющие на нагрев LM317
При расчете радиатора для LM317 необходимо учитывать следующие ключевые факторы:
- Разница между входным и выходным напряжением. Чем она больше, тем больше тепла выделяется.
- Ток нагрузки. С увеличением тока возрастает и тепловыделение.
- Мощность рассеивания микросхемы. Рассчитывается как произведение разности напряжений на ток.
- Максимально допустимая температура кристалла (обычно 125°C).
- Тепловое сопротивление корпуса микросхемы.
- Температура окружающей среды.
Типы радиаторов для LM317
Для охлаждения LM317 могут использоваться различные типы радиаторов:
- Пластинчатые — самые простые, подходят для небольших мощностей
- Ребристые — более эффективны, имеют большую площадь теплоотдачи
- Штыревые — наиболее эффективны, не требуют определенной ориентации
- Игольчатые — максимальная эффективность при минимальном объеме
При выборе типа радиатора нужно учитывать мощность рассеивания, доступное пространство и ориентацию устройства. Для большинства применений LM317 хорошо подходят ребристые радиаторы.
Расчет площади радиатора
Для определения необходимой площади поверхности радиатора можно использовать следующую формулу:
S = P / (h * ΔT)
Где:
- S — площадь поверхности радиатора (см²)
- P — мощность рассеивания (Вт)
- h — коэффициент теплоотдачи (обычно 0.05-0.1 Вт/см²°C)
- ΔT — допустимый перегрев радиатора относительно окружающей среды (°C)
Рассмотрим пример расчета для LM317 со следующими параметрами:
- Входное напряжение: 15 В
- Ток нагрузки: 1 А
- Температура окружающей среды: 25°C
Мощность рассеивания: P = (15 — 5) * 1 = 10 Вт
Примем h = 0.07 Вт/см²°C и ΔT = 50°C
Тогда необходимая площадь радиатора:
S = 10 / (0.07 * 50) ≈ 28.6 см²
Таким образом, для эффективного охлаждения LM317 в данном случае потребуется радиатор с площадью поверхности не менее 29 см².
Крепление радиатора к LM317
Для обеспечения хорошего теплового контакта между микросхемой и радиатором необходимо соблюдать следующие правила:
- Поверхности микросхемы и радиатора должны быть чистыми и ровными
- Используйте теплопроводящую пасту для заполнения микронеровностей
- Обеспечьте надежное механическое крепление (винт, пружинная клипса)
- При необходимости используйте электроизолирующую теплопроводящую прокладку
Правильное крепление радиатора позволит максимально эффективно отводить тепло от микросхемы LM317 и обеспечит ее надежную работу в течение длительного времени.
Рекомендации по выбору радиатора
При выборе радиатора для LM317 рекомендуется придерживаться следующих правил:
- Выбирайте радиатор с запасом по площади 20-30%
- Для мощностей до 5 Вт подойдут пластинчатые радиаторы
- Для мощностей 5-15 Вт используйте ребристые радиаторы
- При мощности более 15 Вт применяйте штыревые или игольчатые радиаторы
- Учитывайте возможность естественной конвекции воздуха
- При необходимости используйте принудительное охлаждение вентилятором
Следуя этим рекомендациям, вы сможете подобрать оптимальный радиатор для вашего конкретного применения LM317 и обеспечить надежную работу стабилизатора.
Заключение
Правильный расчет и выбор радиатора для LM317 — важный этап при разработке источника питания. Это позволяет:
- Обеспечить стабильную работу микросхемы
- Продлить срок службы стабилизатора
- Повысить надежность всего устройства
- Избежать перегрева и выхода из строя компонентов
Учитывая факторы нагрева, проведя необходимые расчеты и правильно установив радиатор, вы сможете создать эффективный и долговечный источник питания на базе популярного стабилизатора LM317.
Онлайн калькулятор лм317
Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- LM317/LM350/LM338 Calculator
- Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов
- LM317 регулируемый стабилизатор напряжения и тока.
Характеристики, онлайн калькулятор, datasheet
- Характеристики, включение МС lm317, схема, стабилизатор тока
- LM317/LM350/LM338 Calculator
- Расчет драйвера стабилизатора тока на LM317
- LM317 – популярный регулируемый стабилизатор напряжения и тока
- R2 = R1 * ( (Uвых/1.25) -1 )
Характеристики, онлайн калькулятор, datasheetПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Очень простой регулируемый блок питания на LM317
LM317/LM350/LM338 Calculator
Это сокращённая запись сопротивления резистора 2. Такие записи делают на резисторах так как они м. По аналогии могут быть и др.
У вас ошибочка в калькуляторе. Iadj должно указываться в Амперах, а не в мили Амперах. Из-за этого R2 занижается в калькуляторе немного. Просто измените в формуле значение Iadj с 0. Проверено на практике. Упс, пардон. Всё он правильно считает. Он у вас запятую игнорирует, оказывается. Нужно ставить точку, оказывается вместо запятой.
Стабилизатор напряжения на LM LM — это недорогая микросхема стабилизатор напряжения со встроенной защитой от короткого замыкания на выходе и от перегрева, на LM может быть изготовлен простой в сборке линейный стабилизатор постоянного напряжения которое м.
Такие микросхемы бывают в разных корпусах например в ТО или в ТО Если корпус ТО то последние две буквы названия будут LZ то есть так: LMLZ, цоколёвки этой микросхемы в разных корпусах различаются поэтому нужно быть внимательнее, также существуют такие микросхемы в smd корпусах. Рассмотрим схему стабилизатора:. Рисунок 3 — Принцип работы линейного стабилизатора. Ярлыки: источники питания.
Roman Gabdrafikov 3 сентября г.
Сергей Меркулов 3 сентября г. Иван 31 января г. Роман Ленчиков 9 декабря г. Сергей Меркулов 27 января г. Сергей 27 сентября г. Добавить комментарий. Следующее Предыдущее Главная страница. Подписаться на: Комментарии к сообщению Atom.
Стабилизаторы тока на lm317, lm338, lm350 и их применение для светодиодов
Качественный блок питания с регулируемым выходным напряжением — мечта каждого начинающего радиолюбителя. В быту такие устройства применяются повсеместно. К примеру, взять любое зарядное устройство для телефона или ноутбука, блок питания детской игрушки, игровой приставки, стационарного телефона, многих других бытовых приборов. Оглавление: Основные характеристики, топология микросхемы Цоколевка микросхемы Аналоги lm Особенности подключения Построение мощных регулируемых блоков питания Некоторые особенности работы с микросхемой lm Другие практические схемы на lm Но чтобы источник был надежным, долговечным, для него лучше выбирать надежную элементную базу. Здесь то начинают возникать трудности.
Калькулятор для расчета стабилизатора тока на LM смотрите здесь. Правда, для измерения тока и напряжения на LMT схема блока питания Ниже представлен онлайн калькулятор для расчета стабилизатора.
LM317 регулируемый стабилизатор напряжения и тока. Характеристики, онлайн калькулятор, datasheet
Для облегчения расчета необходимых выходных параметров существует специализированный LM калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Стандартная схема зарядного устройства приведена ниже. В данной схеме включения применяется способ заряда постоянным током. Как видно из схемы, ток заряда зависит от сопротивления резистора R1. Необходимая плавность включения стабилизатора задается емкостью конденсатора С Для упрощения расчета номинала резистора можно использовать несложный калькулятор, который поможет рассчитать необходимые номиналы не только для LM, но и для L , стабилитрона TL , M, 78xx.
Характеристики, включение МС lm317, схема, стабилизатор тока
Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приводится описание и примеры применения недорогого цены на LM интегрального стабилизатора напряжения LM Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем , радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля. Наиболее распространены схемы с регулировкой напряжения.
Введите электронную почту и получайте письма с новыми самоделками. Не более одного письма в день.
LM317/LM350/LM338 Calculator
Стабилизатор тока для светодиодов применяется во многих светильниках. Как и всем диодам, LED присуще нелинейная вольт-амперная зависимость. Что это значит? При повышении напряжения, сила тока медленно начинает набирать мощь. И только при достижении порогового значения, яркость светодиода становится насыщенной.
Расчет драйвера стабилизатора тока на LM317
Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г. Тестер компонентов LCR-T4.
Программа расчитывает параметры делителя напряжения стабилизаторов напряжения и тока на мк LM Программа автоматически.
LM317 – популярный регулируемый стабилизатор напряжения и тока
Главная Контакты. Пароль Регистрация Забыли пароль? Схемы на микроконтроллерах Схемы аналоговые Аrduino проекты Технологии радиолюбителя Авто электроника Схемы авто проводки Программаторы Софт для радиолюбителя Библиотека Ремонт и заправка принтеров Онлайн калькулятор для MC Рекомендуемые статьи.
R2 = R1 * ( (Uвых/1.25) -1 )
ВИДЕО ПО ТЕМЕ: LM317 Обзор и тест
Обнаружен блокировщик рекламы.
Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Он-лайн калькуляторы. Призовой фонд на октябрь г.
Officia fore sunt nam elit do id aliqua in irure.
Итак, на Х1 подаётся минус источникa напряжения, а с Х2 берётся стабилизированное и ограниченное в выходном токе напряжение. Если вкратце, то VТ3 — регулирующий, VТ4 — компаратор и усилитель сигнала ошибки стабилизатора напряжения, VТ1 — компаратор и усилитель сигнала ошибки стабилизатора выходного тока, VТ2 — датчик наличия ограничения выходного тока. За основу был взят распространённый вариант стабилизатора напряжения. Она слегка изменена, чтобы можно было менять в возможно бОльших пределах выходное напряжение, и убрать блокирование стабилизатора. Добавлен R8, чтобы сделать возможным работу схемы ограничения выходного тока на VТ1. Добавлен R7 и VD3 для установки пределов изменения выходного напряжения. Конденсаторы С1 и С2 помогут уменьшить пульсации на выходе.
В последнее время интерес к схемам стабилизаторов тока значительно вырос. И в первую очередь это связано с выходом на лидирующие позиции источников искусственного освещения на основе светодиодов, для которых жизненно важным моментом является именно стабильное питание по току. Наиболее простой, дешевый, но в то же время мощный и надежный токовый стабилизатор можно построить на базе одной из интегральных микросхем ИМ : lm, lm или lm
Стабилизатор напряжения lm317 калькулятор. Интегральный стабилизатор напряжения LM317. Описание и применение. Назначение выводов микросхемы
Довольно часто возникает необходимость в простом стабилизаторе напряжения. В данной статье приводится описание и примеры применения недорогого (цены на LM317) интегрального стабилизатора напряжения LM317 .
Список решаемых задач данного стабилизатора довольно обширен — это и питание различных электронных схем, радиотехнических устройств, вентиляторов, двигателей и прочих устройств от электросети или других источников напряжения, например аккумулятора автомобиля.
Наиболее распространены схемы с регулировкой напряжения.
Минимальный требуемый ток нагрузки, так что регулировка напряжения может работать только правильно, составляет максимум 10 мА или 5 мА. Это предложение противоречит «минимальному» и «максимальному», поэтому несколько слов. Это означает, что необходим минимальный ток, но этот минимальный ток имеет максимальное значение через рассеяние образца, и с этим следует рассчитывать из наихудших соображений. В листе данных также имеется типичное значение, которое составляет 5 мА или 5 мА. Ток, протекающий через управляющий вход, составляет не более 100 мкА для обоих регуляторов напряжения.
На практике, с участием LM317 можно построить стабилизатор напряжения на произвольное выходное напряжение, находящееся в диапазоне 3…38 вольт.
Технические характеристики:
- Напряжение на выходе стабилизатора: 1,2… 37 вольт.
- Ток выдерживающей нагрузки до 1,5 ампер.
- Точность стабилизации 0,1%.
- Имеется внутренняя защита от случайного короткого замыкания.
- Отличная защита интегрального стабилизатора от возможного перегрева.
Мощность рассеяния и входное напряжение стабилизатора LM317
Напряжение на входе стабилизатора не должно превышать 40 вольт, а так же есть еще одно условие – минимальное входное напряжение должно превышать желаемое выходное на 2 вольта.
Диаграмму «Регулировка-Ток». Возникает вопрос, потребляет ли старший брат больше своей энергии, чем? Это быстро отвечает, потому что несвязанная нагрузка не может существовать, как мы уже знаем. Для работы требуется не менее 5 мА. Этот ток течет во вход и от выхода, в цепь контроллера есть только ветвь около 5 мА, а затем снова. Только очень малая часть максимум 1 мА вытекает из цепи на регулировочном соединении.
Значить как сделать самый простой стабилизатор тока?
Из 5% -ной резистора резистор с 220 Ом также подходит для примерно 5 мА. Тогда вы должны знать, что в качестве источника тока этот минимальный ток 5 мА не должен быть недокус, если уделить особое внимание хорошей воспроизводимости.
Если вы хотите сделать это очень точно, вы можете пойти ниже этих минимальных токов, но следуйте схеме «Минимальный рабочий ток», как уже упоминалось.
Микросхема LM317 в корпусе ТО-220 способна стабильно работать при максимальном токе нагрузки до 1,5 ампер. Если не применять качественный теплоотвод, то это значение будет ниже. Мощность, выделяемая микросхемой в процессе ее работы, можно определить приблизительно путем умножения силы тока на выходе и разности входного и выходного потенциала.
Обратите внимание на примечания к применению в листах данных, которые всегда могут быть предложениями для ваших собственных разработок. Свойства, описанные в этой главе, кратко обобщены на рисунке 10. Речь идет о специальной схеме зарядки для небольшого радиоприемника с солнечными батареями для зарядки никель-кадмиевой батареи, если радио не может заряжаться солнечным светом. Один для ограничения тока, другой для ограничения напряжения. Ниже зарядного напряжения аккумуляторной батареи зарядка осуществляется с постоянным током.
В области зарядного напряжения зарядный ток уменьшается до небольшого значения, которое служит для зарядки заряда. Поскольку эта схема отличается от других, она также подходит для других применений, она является частью этой мини-схемы электроники. Часто для этой цели используется диод. Этот диодный метод часто бывает достаточно, когда зарядный ток относительно низок относительно емкости аккумулятора. Обычно рекомендуется использовать максимальный зарядный ток, значение которого соответствует одной десятой емкости аккумулятора.
Максимально допустимое рассеивание мощности без теплоотвода равно приблизительно 1,5 Вт при температуре окружающего воздуха не более 30 градусов Цельсия. При обеспечении хорошего отвода тепла от корпуса LM317 (не более 60 гр.) рассеиваемая мощность может составлять 20 ватт.
Этот простой заряд постоянного тока не подходит для быстрого заряда! Проблема заключается в нагревании батареи. Это затрудняет определение напряжения зарядки, в частности.
потому что поток диода недостаточно стабилен. Гораздо лучшая схема зарядки с чистым обратным током зарядки в диапазоне зарядного напряжения показывает следующую главу в смысле более универсального применения на практическом примере в качестве функциональной схемы, в соответствии с которой значения тока и напряжения могут регулироваться в соответствии с их собственными требованиями.
При размещении микросхемы на радиаторе необходимо изолировать корпус микросхемы от радиатора, например слюдяной прокладкой. Так же для эффективного отвода тепла желательно использовать теплопроводную пасту.
Подбор сопротивления для стабилизатора LM317
Для точной работы микросхемы суммарная величина сопротивлений R1…R3 должна создавать ток приблизительно 8 мА при требуемом выходном напряжении (Vo), то есть:
Это радио часто используется летом в открытом бассейне. Это всегда сопровождает меня в сумке для купания. Он работает не менее 30 лет. Это не то же самое, что и внутреннее напряжение батареи.
Если батарея достигла полного уровня заряда при подключении разъема, происходит зарядный ток приблизительно от 1 до 2 мА.
Краткое описание lm317
Это будет более низким пиковым значением напряжения пульсации. Конечно, зарядная схема все еще работает, когда напряжение пульсации немного больше, а управление током и напряжением не на 100% правильное. Лэддерауэр просто немного дольше. Долгое время оставалось неясным. Для радиоприемника нет принципиальной схемы.
R1 + R2 + R3 = Vo / 0,008
Данное значение следует воспринимать как идеальное. В процессе подбора сопротивлений допускается небольшое отклонение (8…10 мА).
Величина сопротивления переменного R2 напрямую связана с диапазоном напряжения на выходе. Обычно его сопротивление должно быть примерно 10…15 % от суммарного сопротивления оставшихся резисторов (R1 и R2) либо же можно подобрать его сопротивление экспериментально.
Конечно, чтобы проверить, активна ли схема зарядки. Чтобы убедиться в том, насколько хорошо заряжен аккумулятор, достаточно вытащить вилку на солнечном радио.
Однако не имеет значения, если аккумулятор заряжен дольше, чем это необходимо, поскольку зарядный ток настолько низок, что батарея не потребляет значительную мощность и, следовательно, не вызывает значительного повышения температуры. Однако его светимость не увеличивается линейно с более высоким током.
В левой колонке есть много фотографий радиостанций с древних времен. Джерард говорит и пишет по-немецки. Заряжайте аккумулятор с постоянным током, что нужно соблюдать?: В предыдущей главе читается указание на то, что простой заряд постоянного тока не подходит для быстрой зарядки. Если вы обратили внимание на то, что постоянный ток зарядки не является или только немного меньше одной десятой от значения емкости аккумулятора, и обеспечивается, что при определенном напряжении зарядки аккумулятора зарядный ток уменьшается до такой степени, что это одно и то же Сохраняя зарядное состояние батареи, ничего не может произойти.
Расположение резисторов на плате может быть произвольным, но желательно для лучше стабильности располагать подальше от радиатора микросхемы LM317.
Стабилизация и защита схемы
Емкость С2 и диод D1 не обязательны. Диод обеспечивает защиту стабилизатора LM317 от возможного обратного напряжения, появляющегося в конструкциях различных электронных устройств.
К принципиальной схеме: Если вы хотите отрегулировать ток зарядки с помощью регулятора напряжения для определения тока зарядного тока, вам необходимо переключить диод между выходом зарядного устройства и аккумулятором из-за его напряжения на входе, которое незначительно изменяется при изменении тока, проблема.
Эта схема расширяет изображение. В следующей схеме на рисунке 13 зарядный ток должен составлять 100 мА. Это тот случай, когда ток коллектора меньше 7 А с коэффициентом усиления тока 20 и менее 1 А с коэффициентом усиления тока 10. Поскольку напряжение насыщения составляет около 200-250 мВ. Мы остаемся с нашим приложением при токе 100 мА, а так как напряжение насыщения составляет около 60 мВ при усилении тока на 20, оно составляет от 80 до 85 мВ. Это относительно не зависит от текущего коэффициента усиления 10 или 20.
Емкость С2 не только слегка уменьшает отклик микросхемы LM317 на изменения напряжения, но и снижает влияние электрических наводок, при размещении платы стабилизатора вблизи мест имеющих мощное электромагнитное излучение.
Как было уже сказано выше, ограничение максимально возможного тока нагрузки для LM317 составляет 1,5 ампера. Имеются разновидности стабилизаторов схожие по работе со стабилизатором LM317, но рассчитаны на более больший ток нагрузки. К примеру, стабилизатор LM350 выдерживает ток до 3 ампер, а LM338 до 5 ампер.
Разница в этом дифференциальном напряжении выше при более высоком токе коллектора, но дифференциальные различия в сравнении двух интенсивностей тока остаются примерно одинаковыми. Однако это не применяется, если ток коллектора находится в диапазоне от 1 А и выше. Мы выбираем здесь 5 мА, и это имеет эффективное преимущество при включении и выключении схемы. И наоборот, то же самое в процессе выключения. Это не должно быть так точно. Подробнее об этой теме с изображением.
Пример измерения: этот пример в разделе 1 предназначен для облегчения понимания.
Для облегчения расчета параметров стабилизатора существует специальный калькулятор:
(скачено: 4 697)
(скачено: 1 553)
Интегральный, регулируемый LM317 как никогда подходит для проектирования несложных регулируемых источников и , для электронной аппаратуры, с различными выходными характеристиками, как с регулируемым выходным напряжением, так и с заданным напряжением и током нагрузки.
Здесь можно увидеть простой источник шума. Вторую схему в желтом поле. Второй транзистор усиливает шумовое напряжение. Это создает ток, округленный до 11 мА. Ток, равный 3 мА, остается для базового тока Т2 Т2. Показания тока и напряжения не так точны, поскольку пороговое напряжение базового излучателя слабо зависит от базового тока, а также от температуры. Режим зарядки аккумулятора отключен.
Эта процедура может быть усовершенствована с использованием компаратора. Это будет явно преувеличено.
Источником постоянного тока является электронная схема, которая с определенными ограничениями является идеальным источником тока. Источник постоянного тока подает постоянный ток в цепь независимо от приложенного напряжения, т.е. изменения нагрузки или напряжения на нагрузке не будут влиять на ток через нагрузку. Поэтому он имеет бесконечно высокое дифференциальное внутреннее сопротивление и низкое статическое внутреннее сопротивление.
Для облегчения расчета необходимых выходных параметров существует специализированный LM317 калькулятор, скачать который можно по ссылке в конце статьи вместе с datasheet LM317.
Технические характеристики стабилизатора LM317:
- Обеспечения выходного напряжения от 1,2 до 37 В.
- Ток нагрузки до 1,5 A.
- Наличие защиты от возможного короткого замыкания.
- Надежная защита микросхемы от перегрева.
- Погрешность выходного напряжения 0,1%.
Назначение выводов микросхемы:
Источник постоянного тока с биполярным транзистором
Существуют источники постоянного тока как источник постоянного тока или источник переменного тока.
Источники постоянного тока могут быть реализованы различными способами. В этой статье представлены некоторые типичные варианты схем. Основной принцип постоянного источника тока с биполярным транзистором показан на рис. Это следящий эмиттер, управляемый опорным напряжением.
Источник постоянного тока с двумя диодами
Источник опорного напряжения используется на рисе. 01 будет, конечно, быть заменен в практической конструкции схемы по полупроводниковым компонентам. На фиг. 22 используются два кремниевых диода, соединенных последовательно в прямом направлении.
Источник постоянного тока с диодом и резистором
Источник постоянного тока двух транзисторов. Источник постоянного тока с полевым транзистором. Источник постоянного тока с операционным усилителем. Простые источники постоянного тока с транзистором могут быть значительно улучшены, если базовый эмиттерный путь транзистора интегрирован в обратную связь операционного усилителя.
Источник постоянного тока с интегральной схемой
Таким образом, операционный усилитель действует как усилитель ошибки.
Принцип схемы — принцип неинвертирующего усилителя с постоянным напряжением на входе. Постоянное напряжение генерируется здесь с помощью диода Зенера. Постоянные токи требуются во многих технических приложениях. Для таких применений полупроводниковая промышленность разработала ряд более или менее специализированных интегральных схем. Схемы драйверов, показанные здесь, можно разделить на две группы на основе требуемого тока: линейные контроллеры и переключающие регуляторы.
Онлайн калькулятор LM317
Ниже представлен онлайн калькулятор для расчета стабилизатора напряжения на основе LM317. В первом случае, на основе необходимого выходного напряжения и сопротивления резистора R1, производится расчет резистора R2. Во втором случае, зная сопротивления обоих резисторов (R1 и R2), можно вычислить напряжение на выходе стабилизатора.
Если низкие токи могут использоваться линейными цепями. Преимущество такого типа управления заключается в том, что схемы просты, и никакие меры подавления помех не должны быть затронуты.
Недостатком является то, что тепловыделение вызвано неоптимальной эффективностью.
Энергия сохраняется как магнитное поле в индукторе. Магнитное поле в дросселе разрушается и индуцирует напряжение. Таким образом, цепь является источником постоянного тока.
Возможны два подхода. Цель состоит в том, чтобы контролировать до 3А в наносекундном диапазоне. Вам не нужно отключать ток, но переключайте транзистор с нагрузки на фиктивный резистор. Таким образом, контроллер всегда работает, только ток переключается нагрузкой. Поэтому регулятор выглядит как постоянный ток.
Калькулятор для расчета стабилизатора тока на LM317 смотрите .
Примеры применения стабилизатора LM317 (схемы включения)

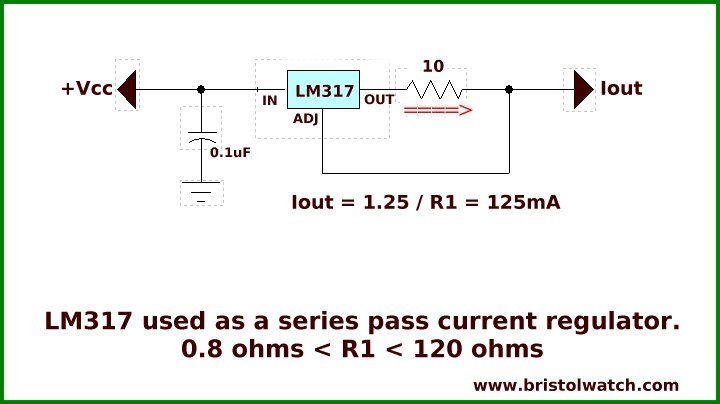

Стабилизатор тока
Данный стабилизатор тока можно применить в схемах различных зарядных устройств для аккумуляторных батарей или регулируемых источников питания. Стандартная схема зарядного устройства приведена ниже.
⚡️Как рассчитать радиатор для КРЕНки
На чтение 5 мин Опубликовано Обновлено
Во время своей работы интегральные стабилизаторы напряжения, особенно линейные, выделяют в окружающую среду определенное количество тепла. Если заранее не позаботиться об их охлаждении, то они могут выйти из строя, из-за перегрева рабочей структуры кристалла.
Для обеспечения высокой точности и стабильности напряжения питания в современных электронных устройствах широкое распространение получили интегральные стабилизаторы напряжения (ИМС) серии хх78хх (отечественный аналог КР142) которые производят многие зарубежные фирмы. Параметры некоторых ИМС стабилизаторов напряжения согласно данным из [1], приведены в табл.1.
При мощности нагрузки более 1 Вт, ИМС линейного стабилизатора напряжения необходимо эксплуатировать с теплоотводом, к которому они крепятся болтовым соединением. Промышленность выпускает различные виды радиаторов на любой вкус: пластинчатые, ребристые, штыревые, игольчатые и др.
Выбор теплоотвода сводится к определению его конструкции и размеров, которые обеспечат теплостойкость.
Охладитель в форме пластины конечно очень прост в изготовлении, имеет сравнительно небольшую стоимость. Площадь его поверхности равна сумме площадей двух сторон. Для изготовления пластинчатых охладителей следует использовать алюминиевые пластины с толщиной 1.5…3 мм. Такие радиаторы целесообразно применять при небольших мощностях рассеивания, т.к. иначе такой радиатор получается очень габаритным.
Для повышения эффективности теплоотвода и уменьшения габаритов целесообразно использовать ребристые и штыревые охладители. Ребристый радиатор обычно бывает или цельнолитой, либо фрезерованный, а также может быть с одно или двухсторонним оребрением. Двухстороннее оребрение позволяет увеличить площадь поверхности. Самым эффективным является штыревой (игольчатый) теплоотвод, который не требует строгой пространственной ориентации в электронном устройстве.
При минимальном объеме такой радиатор имеет эффективную максимальную площадь рассеивания.
Площадь поверхности у такого радиатора равна сумме площадей каждого штырька плюс площадь основания. Материалом для радиаторов обычно служит алюминий и его сплавы. Лучшей эффективностью отвода тепла обладают охладители, выполненные из меди, однако вес и стоимость у таких радиаторов больше, чем у алюминиевых теплоотводов.
Пример расчета
Расчет будем производить на примере стабилизатора напряжения LM7805 (аналог КР142ЕН5В). Для расчета нужны следующие данные:
- Максимальное напряжение питания, подаваемое на стабилизатор Umax = 15В; напряжение на выходе стабилизатора Uвыx= 5В;
- Максимальный ток нагрузки Iн = 1А;
- Допустимую температуру радиатора примем равной Т = 50°C.
Максимальное падение напряжения ΔU на стабилизаторе напряжения определяется согласно формуле (1):
ΔU = Umax — Uвых = 15 — 5 = 10В (1)
Тогда мощность, рассеиваемая на стабилизаторе, составит:
Ррас = ΔU*Iн= 10*1 = 10 Вт; (2)
Из справочных данных известно, что стабилизаторы серии КР142 могут рассеивать мощность без теплоотвода до 1 Вт.
В нашем же случае это условие не выполняется, так как Ррас = 10 Вт, это означает, что нужно проводить расчет далее. Существует такой параметр как тепловое сопротивление Q, к сожалению, в справочной литературе приводиться крайне редко.
Показывает он на сколько °С нагревается радиоэлемент, если в нем выделяется мощность в 1 Вт. Однако, его можно определить двумя способами: или по формуле, или исходя из типа корпуса интегрального стабилизатора напряжения. Т. к. ИМС серии КР142 выпускаются в корпусе ТО220, то из [2] следует, что тепловое сопротивление этого стабилизатора напряжения будет 2…5 °С / Вт.
Мы можем рассчитать тепловое сопротивление Q, помня, что Т = 50°С
Q = T / Pрас = 50 / 10 = 5°С / Вт (3)
Полученный результат совпадает с цифрами, приведенными в [2].
Площадь радиатора S определяется согласно формуле:
S = (T/Q)² = (50 /5)²= 100 см² (4)
Из приведенного расчета можно сделать небольшой вывод, что на 1 Вт рассеиваемой мощности стабилизатора напряжения необходим радиатор площадью 10 см².
Чтобы теплоотвод занял как можно меньше места на плате проектируемого устройства, целесообразно применить ребристый охладитель, эскиз которого показан на рисунке.
Определим площадь теплоотвода на примере все того же ребристого радиатора, но не на основании предельно допустимых параметров работы интегрального стабилизатора напряжения, а на основании габаритных размеров теплоотвода.
На рисунке условно показаны размеры необходимые для данного расчета. Из [2] воспользуемся формулами для расчета площади радиатора:
S = [2*(H-d) + D] * (n-1) * L+ L* [В + 2 * Н + (d* n)] (5)
S = 2 * L (B = H) + 2 * В * Н (6)
где n количество ребер радиатора.
Производить расчет ребристого радиатора можно по одной из двух формул (5) или (6). При расчете по формуле (6) задаемся условием, что в процессе охлаждения участвует в основном наружная поверхность теплоотвода так называемый теплообмен излучением, и зависит в основном от коэффициента излучения (степени черноты) материала радиатора.
При расчете по формуле (5) в процессе охлаждения участвует как наружная, так и внутренняя поверхность (межреберное пространство) это так называемый конвективный способ передачи тепла.
Однако не стоит забывать о том, что не все ребра охладителя могут одинаково отводить выделяемое тепло, так как часть их поверхности, может соприкасаться с другими деталями и узлами находящиеся на плате. Этот факт следует также учитывать, при разработке какого-либо электронного устройства с применением стабилизатора напряжения.
Хотелось бы также отметить, что при естественном воздушном теплоотводе примерно 70% тепла отводиться конвекцией, а 30% приходиться на излучение. Следует также помнить, что при монтаже стабилизатора напряжения, теплоотвод установленный на нем будет иметь электрическую связь со средним выводом микросхемы серии хх78хх (КР142).
| 1,43 В R1 = 470, R2 = 68 1,47 В R1 = 470, R2 = 82 1,48 В R1 = 370, R2 = 68 1.51V . 68 1,51 В R1 = 390, R2 = 82 1,52 В R1 = 470, R2 = 100 1,53 В R1 = 370, R2 = 82 1,56 В R1 = 330, R2 = 82 1,57 В R1 = 270, R2 = 82 1,57 В R1 = 270, R2 = 82 1,57 В R1 = 270, R2 = 82 1,57 В R1 = 270, R2 = 82 9000 R2 = 68 1,57 В R1 = 470, R2 = 120 1,57 В R1 = 390, R2 = 100 1,59 В R1 = 370, R2 = 100 1,60 В R1 = 240, R2 =.  68 1,63 В R1 = 330, R2 = 100 1,63 В R1 = 270, R2 = 82 1,64 В R1 = 390, R2 = 120 1,64 В R1 = 220, R2 = 68 1,65 В R1 = 470, R2 = 150 1,66 В R1 = 370, R2 = 120 1,68 В R1 = 240, R2 = 82 4 1,68 В R1 = 240, R2 = 82 4. 1,71 В R1 = 330, R2 = 120 1,71 В R1 = 270, R2 = 100 1,72 В R1 = 220, R2 = 82 1,72 В R1 = 180, R2 = 68 1,73V. R1 = 470, R2 = 180 1,73 В R1 = 390, R2 = 150 1,76 В R1 = 370, R2 = 150 1,77 В R1 = 240, R2 = 100 1,81 В R1 = 270, R2 = 120 1,82 В R1 = 150, R2 = 68 1,82V R1 = 330, R2 = 150 1.82V R1. = 180, R2 = 82 1,83V R1 = 390, R2 = 180 1,84V R1 = 470, R2 = 220 1,86V R1 = 370, R2 = 180 1,88V R1 = 240, R2 = 180 1,88V R1 = 240, R2 = 180 1,88V R1 = 240, R2 = 180 1,88V R1 = , R2 = 120 1,89 В R1 = 470, R2 = 240 1,93 В R1 = 330, R2 = 180 1,93 В R1 = 150, R2 = 82 1,94 В R1 = 270, R2 = 150 1,96 В R1 = 390, R2 = 220 1,97 В R1 = 470, R2 = 270 1,99 В R1 = 370, R2 = 220 1000V R1 = 370, R2 = 220 .  2,02 В R1 = 390, R2 = 240 2,03V R1 = 240, R2 = 150 2,06V R1 = 370, R2 = 240 2,08 В R1 = 330, R2 = 220 2.10V. R1 = 220, R2 = 150 2,12 В R1 = 390, R2 = 270 2,13 В R1 = 470, R2 = 330 2.16V R1 = 330, R2 = 240 2,16 В R1 = 370, R2 = 270 2,19 В R1 = 240, R2 = 180 2,23 В R1 = 470, R2 = 370 9000 2,25. V R1 = 150, R2 = 120 2,27 В R1 = 270, R2 = 220 2,27 В R1 = 330, R2 = 270 2,29 В R1 = 470, R2 = 390 2,29V . R1 = 180, R2 = 150 | 2,31 В R1 = 390, R2 = 330 2,36 В R1 = 270, R2 = 240 2.37V R1 = 370, R2 = 330 2,40 В R1 = 240, R2 = 220 2,44 В R1 = 390, R2 = 370 2.50V R1 = 470, R2 = 470 ,57 2,57. V R1 = 370, R2 = 390 2,61 В R1 = 220, R2 = 240 2,65 В R1 = 330, R2 = 370 2,66V R1 = 240, R2 = 270 2,73V V .  R1 = 330, R2 = 390 2,74 В R1 = 470, R2 = 560 2,75 В R1 = 150, R2 = 180 2,76 В R1 = 390, R2 = 470 2,78 В R1 = 270, R2 = 330 2,78 В R1 = 220, R2 = 270 2,84 В R1 = 370, R2 = 470 2,92V R1 = 370, R2 = 470 2,92 В R1, R2 = 470 2,92V . = 180, R2 = 240 2.96V R1 = 270, R2 = 370 2.97V R1 = 240, R2 = 330 3.03V R1 = 330, R2 = 470 3.05V R1 = 390 , R2 = 560 3,06 В R1 = 270, R2 = 390 3,06 В R1 = 470, R2 = 680 3,08 В R1 = 150, R2 = 220 3,13 В R1 = 220, R2 = 330 3,14 В R1 = 370, R2 = 560 3,18 В R1 = 240, R2 = 370 3,25 В R1 = 150, R2 = 240 4 3,25 В R1 = 150, R2 = 240 44,25 В . 3,28 В R1 = 240, R2 = 390 3,35 В R1 = 220, R2 = 370 3,37 В R1 = 330, R2 = 560 3,43 В R1 = 270, R2 = 470 3,43V.  R1 = 390, R2 = 680 3,43 В R1 = 470, R2 = 820 3,47 В R1 = 220, R2 = 390 3,50 В R1 = 150, R2 = 270 3,54 В R1 = 180, R2 = 330 3,55 В R1 = 370, R2 = 680 3,70 В R1 = 240, R2 = 470 9000 3,82. V R1 = 180, R2 = 370 3,83 В R1 = 330, R2 = 680 3,84 В R1 = 270, R2 = 560 3,88 В R1 = 390, R2 = 820 3,91V . R1 = 470, R2 = 1000 3,92 В R1 = 220, R2 = 470 3,96 В R1 = 180, R2 = 390 4,00 В R1 = 150, R2 = 330 4.02V R1 = 370, R2 = 820 4,17 В R1 = 240, R2 = 560 4,33 В R1 = 150, R2 = 370 4,36 В R1. = 330, R2 = 820 4.40V R1 = 270, R2 = 680 4,43 В R1 = 220, R2 = 560 4,44 В R1 = 470, R2 = 1200 4.46V R1 = 390, R2 = 1200 4.46V R1 = 390, R2 = 1200 4.46V R1 = 390, R2 = 1200 4.  46V R1 = 390, R2 = 1200 4.46V R1 = 470 , R2 = 1000 4,50 В R1 = 150, R2 = 390 4,51 В R1 = 180, R2 = 470 4,63 В R1 = 370, R2 = 100 | 4,79 В R1 = 240, R2 = 680 5,04 В R1 = 330, R2 = 1000 5,05 В R1 = 270, R2 = 820 5,10 В R1 = 390, R2 = 1200 5,10 В R1 = 390, R2 = 1200 5.11V R1 = 220, R2 = 680 |
R1 = 270, R2 = 1200
R1 = 270, R2 = 2200
Онлайн-калькулятор .:. Минисхемы MAR / ERA / GALI Bias Design
Категории
- Проекты (Антиквариат) 🦖
- ENVICO : Система мониторинга параметров окружающей среды
- Основной блок ENVICO: «мозг»
- Температурный адаптер ENVICO
- Адаптер барометра ENVICO
- Адаптер влажности ENVICO
- Адаптер яркости ENVICO
- Адаптер излучения ENVICO γ
- База облаков / Расчет точки росы
- Похититель программных данных ENVICO
- Дисплей ENVICO @ Thingspeak.com
- Волновой проигрыватель Eprom Частотомер
- • Аксессуары
- Частотомер CETH-60
- Самодельный мини-частотный дисплей УКВ
- Предусилитель
- Предварительный делитель: 1000/1,5 ГГц
- Предварительный делитель: 1000/12 ГГц
- Предварительный делитель: 1000/17 ГГц
- Предварительный делитель: счетчик 1000/24 ГГц (Arduino)
- Рубидиевый эталон частоты Efratom LPR101
- ОСХО 10 МГц
- Daramod — усилитель-распределитель 10 МГц
Генератор функций - (с XR2206)
- УКВ-синтезатор с AD9859 :: RF-2859
- Приемник радиодиапазона VHF с Si570 и AD8361
- Измеритель кривых (простой)
- Измеритель кривых (расширенный)
- Генератор сигналов DCF-77 (устаревший)
- Синтезатор DCF-77. С Ардуино. Он же «ТаймДуино»
- Логарифмический усилитель с AD8307
- Коэффициент усиления — фаза — адаптер с использованием AD 8302
- RFID
- Считыватель RFID 125 кГц (устарело)
- Считыватель RFID 125 кГц: CoffeeDuino
- Устройство считывания/записи RFID, 13,56 МГц
- ENVICO : Система мониторинга параметров окружающей среды
- Микропроекты • Инструменты 🪓
- Светодиодный панельный измеритель Atmega8 (U, I, °C, °F)
- Счетчик клиентов Corona для магазина/места
- ЖК-адаптер • Интерфейс
- Микрофонный предусилитель
- ПОВОРОТНЫЙ ЭНКОДЕР (STEC11B03)
- SDRSharp и флешка DVB-T: анализатор спектра за 20 евро?
- Датчик магнитного поля до 3 ГГц
- Мост UART-RS232 (ST232CDR)
- UART — USB-мост (MCP2200)
- Мост UART — ETHERNET (LANTRONIX XPORT)
- USB — инфракрасный трансивер
- USB-PLL/DDS-интерфейс
- проектов Arduino 🛸
- Анализатор спектра • Измерительный приемник
- Анализатор спектра DC-199 МГц VISIONARY с Si4432
- Анализатор спектра 15–2700 МГц с RF Explorer 3G+
- Levelmod — Измеритель мощности микроволн от постоянного тока до дневного света
- Интеллектуальный микродатчик мощности — с AD8319, TMP101
- Polarmod — IQ-процессор с AD9958
- Wacharamod — FM-стереоприемник с TEA5767
- Wanmod, частотно-селективный измеритель уровня, 290,999 МГц
- Частотомер • Эталон частоты
- Счетчик – счетчик частоты 1 ГГц
- Daramod — GPS-приемник 10 МГц с NEO-7N
- Daramod — усилитель-распределитель 10 МГц
- Standardmod — A 10,000000 МГц OCXO
- Генераторы низкой частоты (AF)
- Kilomod — Генератор TTL PWM 15 мГц . .. 5 кГц
- Mannmod — Генератор PRBS (скоро)
- Генератор сигналов Micro USB — с AD9833
- Kilomod — Генератор TTL PWM 15 мГц .
- Высокочастотный (РЧ) синтезатор
- Kumod — Синтезатор 1 МГц … 200 МГц с AD9958
- Micromod — Синтезатор 220 МГц с Si570
- Macromod — синтезатор 850 МГц с LMK61E2
- Ningmod — ВЧ-синтезатор с AD9953 + коллеги
- Supermod — синтезатор 23,5–6000 МГц с MAX2871
- Teramod — синтезатор от 2 до 15 ГГц
- Ультрамод — А 9.9 — Синтезатор 3200 МГц с Si564
Источники питания - • Стандарты напряжения
- Самроимод — Блок питания 32 В / 1 А
- Sungmod — источник питания 270 В / 1 мА
- Supplymod — блок питания 20 В / 2 А
- Thormod, источник питания для фотодиодов
- Измерительные устройства • U • I • P • R • T
- Multimod — дань уважения мультиметру Schuh ASM 5007
- Nuumod — микровольтметр с LTC2400
- Pingumod — монитор мощности с INA260
- Радиопереключатели • Аттенюаторы
- Switchmod (RF), двойной переключатель SPDT RF с PE4250
- Что это вообще за «. .. мод»?
- Дополнительные компоненты для всех модов
- Другие шилды для Arduino
- Экран BHUMI : Эталон напряжения, программируемый
- CALC-DUINO, простая защита для карманного калькулятора (MAX7219)
- ЧАСЫ-ДУИНО, часы, чтобы показать их учителям 🙂
- Shield FLO : Регистратор данных окружающей среды, также известный как ENVICO light
- Экран FLO : Отображение результатов измерения
- Shield LEO : SMS при отключении питания
- Shield NRVD : Двойной измеритель мощности УВЧ
- Shield MARCELLA : Управляйте лабораторными устройствами
- Экран RENÉ : Источник опорного напряжения, он же РЕФДУИНО
- Shield TANACHAI : Транзисторный анализатор характеристик
- Shield TOBI : скалярный сетевой анализатор 60 МГц, 80 дБ
- Надстройка BRUNO : Универсальный тестер аккумуляторов (зарядка/разрядка)
Финальные проекты Arduino - Анализатор спектра • Измерительный приемник
- : IPA
- Ipamod 2022: высокоточный цифровой измеритель емкости
- База знаний Arduino 🧾
- Фрагменты кода Arduino
- Обзор I 2 Адреса C
- Bluepill • Проекты Blackpill 🛸
- Millimod — синтезатор звуковой частоты с AD9102
- проектов для подростков 🛸
- Suthimod — анализатор антенн 25 МГц — 6 ГГц
- Эксперименты в лаборатории Python 🐍
- Основы, такие как, например. «Привет, Ардуино» и т. д.
- Долгосрочная регистрация данных в файл (Wanmod)
- Испытательный стенд VCO (Supplymod, Levelmod, Countermod)
- Амплитудная характеристика Полоса пропускания 10,7 МГц (Ningmod, Wanmod)
- Частотный спектр ВЧ-диапазонов (Wanmod)
- Печенье • Панировочные сухари
- Развертка частоты с Ningmod
Источники питания - Основы, такие как, например.
- • Расчеты
- Искусственный грунт
- Характеристика источника питания
- Конструктор источников питания: исправление
- Конструктор источников питания: Линейный регулятор
- Галерея источников питания (база данных опыта)
- Измерение пульсаций и шума источника питания
- Еще один калькулятор LM317
- Поиск делителя напряжения обратной связи (LM2576 и т. д.)
- Высоковольтный источник питания (MC34063, повышающий)
- Низковольтный источник питания (MC34063, понижающий)
- VB 408 Замена
- Leomod, блок питания ±15 В, 1 А
- Powermod, блок питания с LM317/LM337
- Samroimod — Блок питания 32 В / 1 А
- Sungmod — источник питания 270 В / 1 мА
- Supplymod — блок питания 20 В / 2 А
- Thormod, источник питания для фотодиодов
- Источник питания PETH-6 • ± 15 В, 100 мА
- Источник питания PETH-6 • +7,5 В, для Arduino / Genuino
- Источник питания PETH-20 • ± 15 В, 600 мА
- Источник питания PETH-30
- PETH-40 B3 Блок питания ±15 В, 1200 мА
- Источник питания PETH-40-HAM • ± 15 В, 1,5 А
- Источник питания PETH-49 • 1 . .. 19 В, 2 А
- PETH-200V — источник питания высокого напряжения
- Источник питания PETH-581 • Понижающий преобразователь. с линейным дожигателем
- Источник питания PETH-1074 • Понижающий с помощью LT1074
- Источник питания PETH-8093 • Понижающее и линейное регулирование
- PETH-9910 Источник питания • 8 … 16 В, 10 А
Усилители - • Расчеты
- MAR, ERA, GALI Калькулятор смещения усилителя
- Конструктор буферного усилителя BJT (смещение обратной связи коллектора)
- Конструктор буферных усилителей BJT (базовая сеть смещения)
- Конструктор буферного усилителя BJT (смещение обратной связи по напряжению)
- Конструктор буферного усилителя BJT (смещение обратной связи эмиттера)
- Широкополосный ОВЧ-усилитель мощности, 3 … 540 МГц, 1,5 Вт
- Широкополосный предусилитель УВЧ, > 3 ГГц, 20 дБ, NF 2,4 дБ
- Широкополосный измерительный усилитель
- Широкополосный усилитель мощности, 1 Вт, от 2 до 2500 МГц
- Sojamod, ВЧ-усилитель 20 дБ с частотой более 1,5 ГГц
- Схемы операционных усилителей • Знания
- Каскадные операционные усилители для увеличения пропускной способности
- Максимальная пропускная способность для каскадных операционных усилителей
- Вопросы скорости нарастания
- Максимальное выходное напряжение в зависимости от частоты
- Выбор подходящего операционного усилителя для управления АЦП (SAR ADC)
- Драйвер АЦП с биполярным напряжением на однополярное напряжение
- Цепь ЦАП с однополярным напряжением на биполярное напряжение
- Дифференциальный усилитель
- Инвертирующий усилитель
- Инвертирующий компаратор с гистерезисом • Триггер Шмитта
- Неинвертирующий усилитель
- Неинвертирующий компаратор с гистерезисом • Триггер Шмитта
- Суммирующий усилитель
- Вспоминая Роберта А. Писа, также известного как «RAP»
- Конструктор антенн 📡
- Руководство по выбору антенны
- Антенный конструктор Вивальди Antipodal
- Конструктор двухъядерных антенн
- Галстук-бабочка • Крыло летучей мыши • Дипольный калькулятор бабочки
- Калькулятор антенны
- Конструктор дискоконусных антенн
- Дипольный калькулятор — сложенный
- Дипольный калькулятор — прямой
- Калькулятор антенны HB9CV
- Калькулятор спиральной антенны
- Антенна Helix с калькулятором соответствия
- J-образная антенна
- Конструктор наземных самолетов Lambda/4
- Калькулятор логарифмической периодической дипольной антенны
- Калькулятор микрополосковой патч-антенны
- Дизайн Wokatenna
- Конструктор антенн Yagi Uda (техническое примечание NBS 688)
- Конструктор антенн Yagi Uda (Rothammel/DL6WU)
- Конструктор фильтров (аудио, AF)
- Фильтры нижних частот
- Фильтр нижних частот Бесселя 24 дБ/октава
- Фильтр нижних частот Баттерворта 24 дБ/октаву
- Фильтр нижних частот Linkwitz 24 дБ/октава
- Саллен-Ки Lowpass
- Полосовые фильтры
- Руководство по проектированию полосового фильтра
- Полосовой фильтр Бесселя 4-го порядка
- Полосовой фильтр Баттерворта 4-го порядка
- Полосовой фильтр Чебышева 4-го порядка
- Полосовой фильтр Deliannis
- Узкополосный фильтр
- Ленточный фильтр Sallen-Key
- Простой полосовой фильтр
- Фильтры высоких частот
- Фильтр верхних частот Бесселя 24 дБ/октава
- Фильтр высоких частот Баттерворта 24 дБ/октава
- Фильтр высоких частот Linkwitz 24 дБ/октава
- Саллен-Ки Highpass
- Полосовые режекторные фильтры • Режекторные фильтры
- Калькулятор узкополосного фильтра Bainter
- Режекторный фильтр Fliege
- Двойной Т-образный режекторный фильтр
- Фильтры нижних частот
- Конструктор фильтров (Радио, ВЧ)
- Фильтры нижних частот
- Фильтр нижних частот Баттерворта
- Фильтр нижних частот Чебышева
- Фильтр нижних частот с константой K
- Конструктор коаксиального фильтра нижних частот со ступенчатым импедансом
- Полосовые фильтры
- Полосовой фильтр Баттерворта
- Керамические полосовые фильтры
- Полосовой фильтр Чебышева
- Конструкция комбинированного полосового фильтра
- Коаксиальный бак V. H.F. (Полосовой) Конструктор фильтров
- Полосовой фильтр с константой K
- Кристаллический фильтр №0: купите много кристаллов 🙂
- Конструкция кристаллического фильтра № 1: измерение данных замены
- Схема кристаллического фильтра № 2: расчет лестничного фильтра
- Схема кристаллического фильтра №3: проверка результатов
- Конструктор полосовых фильтров резонатора с прямой связью
- Конструктор спиральных полосовых фильтров
- Межштыревой полосовой фильтр
- Фильтры верхних частот
- Фильтр верхних частот Баттерворта
- Фильтр верхних частот Чебышева
- Фильтр верхних частот с константой K
- Полосовые режекторные фильтры • Режекторные фильтры
- Режекторный фильтр Баттерворта
- Режекторный режекторный фильтр Чебышева
- Дизайнер коаксиальных узкополосных режекторных фильтров
- Фильтры нижних частот
- PLL, VCO, DDS, генераторы
- Модуль АПД 4350
- Источник опорной частоты 100 МГц, привязанный к 10 МГц
- Дополнительный модуль опорной частоты 100 МГц, форм-фактор DIL-28
- Универсальная плата VCO — MC100EL1648DG и PGA-103+
- Универсальная плата XCO/PLL — NB3N501/502/511
- Осциллятор блокировки впрыска с PLL (и NB3N502)
- МЭМС-генераторы — SiT8008/SiT8208/SiT8209
- Синтезатор DDS — с AD9851, ≈70 МГц
- Дочерняя плата DDS с низким уровнем шума — с AD9859, ≈ 160 МГц
- Эталонный ВЧ-источник — для калибровки измерителя мощности
- 4046 Калькулятор VCO
- Мини-синтезатор с 74HCT9046A
- Конструктор контурных фильтров PLL, 2-й и 3-й порядок
- Калькулятор делителя PLL
- Осциллятор NE 555
- NE 555 Монофлоп
- Генератор инвертора RC HCT
- Генератор венского моста
- Коллекция схем: Генераторы
- Микшер • Частот. Преобразователи
- Как измерить характеристики смесителя
- A Mixer Tinker Board с почтенным NE/SA 612
- Универсальный преобразователь частоты с Si564
- Широкополосный фазовращатель для приложений микширования IQ (ECL)
- Радиочастотный фазовращатель для приложений IQ Mixing (LVC)
- Шумные вещи
- Шум • Введение
- Расчет каскадного коэффициента шума
- Самодельный источник шума с BFR92
- Самодельный источник шума с 2 разъемами BGA2869 (60 дБ) и сопротивлением 50 Ом
- Что это вообще за ENR?
- Как измерить коэффициент шума с помощью метода Y-фактора
- Как измерить коэффициент шума с помощью метода усиления
- Как измерить уровень шума вашего анализатора спектра
- RF Toolbox, версия 3599
- Бустер (Усилитель) для Red Pitaya e.a.
- Связанный резонатор L-C Bandpass
- Блок постоянного тока
- Выравниватель • Наклон — компенсатор
- Первопроходец
- Фильтр нижних частот, 9-полюсный, L-C
- Предварительный делитель :2 :4 :8 :10 :20 :40 :80 MC12093 MC12095 MC12080
- Арифметический блок квантового компьютера: сумматор
- Арифметический блок квантового компьютера: вычитатель
- Арифметический блок квантового компьютера: инвертор
- Арифметическая единица квантового компьютера: множитель
- Арифметический блок квантового компьютера: Делитель
- Разделение резистивной мощности, постоянный ток — 3000 МГц, 9,5 дБ, 3 канала
- Ограничитель напряжения (скоро)
Компоненты - • Сети 🧲
- Резисторы, NTC
- Цветовой код резистора (декодер:-) :: 4 КОЛЬЦА
- Цветовой код резистора (декодер:-) :: 5 КОЛЬЦЕВ
- Цветовой код резистора (декодер:-) :: 6 КОЛЬЦЕВ
- Основы NTC
- Найти параллельную комбинацию резисторов
- Найти серийный номер Комбинация резисторов
- Калькулятор делителя напряжения 1 (фиксированный)
- Калькулятор делителя напряжения 2 (регулируемый)
- Конденсаторы
- Калькулятор дисковых воздушных конденсаторов
- Калькулятор импеданса: XL, XC
- Катушки индуктивности, трансформаторы
- Широкополосное согласование импеданса с трансформатором
- Тороидальная ферритовая катушка (Amidon)
- Калькулятор спиральных катушек
- Калькулятор импеданса: XL, XC
- Тороидальная катушка из железного порошка (амидон)
- Конструкция силового трансформатора :: EI • M Core
- Калькулятор индуктивности проводов
- Направленные ответвители
- Самодельный двунаправленный ответвитель, 5–1500 МГц, 10/20 дБ
- A Двунаправленный ответвитель «сделай сам», 5–2850 МГц, 17 ±1 дБ
- Понимание директивности
- Как измерить направленность направленных ответвителей
- Микрополосковые
- Микрополосковый калькулятор импеданса
- Калькулятор микрополоскового угла 90°
- Сети (в основном РФ)
- Коаксиальный разъем питания
- Диплексер Bandpass
- Диплексер нижних частот
- Калькулятор балуна с сосредоточенными элементами
- Соответствующая сеть
- Калькулятор согласованного аттенюатора
- Калькулятор нижних частот ШИМ в постоянный ток
- Резистивная согласующая сеть, L-Pad
- Резистивный делитель равной мощности
- Резистивный неравный делитель мощности
- Уилкинсон Power Split
- Коаксиальный кабель Калькулятор
- Диэлектрический коаксиальный резонатор
- Калькулятор радиатора
- Резисторы, NTC
- конверсий 📏
- Добавление нескольких операторов связи
- AWG • Преобразование в метрические единицы
- Коэффициент шума • Темп.
- Преобразователь коэффициента отражения в импеданс
- Преобразователь КСВ в возвратные потери (дБ)
- Конвертер обратных потерь (дБ) в КСВН
- Преобразование мощности: дБмВт — вольты — ватты
- Преобразователь фазового шума в фазовый джиттер
- Преобразователь фазового джиттера в фазовый шум Конвертер
- ppm в Гц
- разное Расчеты 🖩
- Патлосс / RSSI
- Потеря несоответствия
- Калькулятор IP3/SFDR
- IP3, IP2, 1 дБ комп. Визуализатор SFDR
- Ящик диаграммы SOA (визуализатор зоны безопасной работы)
- Оборудование • Программное обеспечение 🖫
- Самодельная подставка для SMD-жал
- Обязательное избранное (Windows)
- Инструменты CodeVisionAVR • Фрагменты
- Генератор кодов пользовательских символов с ЖК-дисплеем
- Листы данных • Руководства
- Техническое описание Коллекция наших проектов
- Руководства по обслуживанию FLUKE
- Руководства по обслуживанию HP
- Документы Чанпуака
- Коллекции инженерных формул / Полезности
- Учебники • DHE
- Выберите правильный предохранитель (не путайте 🙂
- Сделайте свою переднюю панель с помощью Gedakop®
- Клиррфактор
- Среднее время наработки на отказ • Вопросы надежности
- Семинар по ФАПЧ
- Семинар №1 по PLL — Теория
- Семинар №2 по PLL — расчеты контурных фильтров
- Семинар №3 по PLL — Моделирование с помощью LTSpice
- Коллекции инженерных формул / Полезности
- Доктор Хэт Электроникс
- Устранение неполадок • Ремонт 🔧
- DS1307 (I2C RTC) отображает 165. 165.XXX
- Вскрытие Thorlabs PDA8GS
- UT803 :: Давайте серийный номер
- UT803 :: Поговорим с Arduino/Genuino
- Проблемы с этим Foldback Ограничение тока
- DS1307 (I2C RTC) отображает 165.
С Ардуино. Он же «ТаймДуино»
.. 5 кГц
.. мод»?
«Привет, Ардуино» и т. д.
.. 19 В, 2 А
Писа, также известного как «RAP»
H.F. (Полосовой) Конструктор фильтров
Преобразователи
165.XXXСтатистика
С 08.08.2014
Учитывается только при «DNT = отключено».
Ваш IP 161.97.168.212
vmi1024469.contaboserver.net
Внимание!
Все расчеты выполняются с помощью Javascript. Вы его отключили, поэтому они не работают.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ
Информация
เรา จะ ทำ แบบ วิศวกร ผู้ ยิ่ง ใหญ่
17. Октябрь 2022 г.
Дополнительное чтение
Смещение MMIC Amp.
Определение терминов
Ваше ценное мнение :
Версия
Последнее обновление базы на 18.
Апрель 2021 . Некоторые типы были пропущены —
если Mini Circuits предлагает (для сценария) запутанные данные.
mar_era_bias.php 8758 байт 18-04-2021 17:49:33
Калькулятор смещения для монолитных усилителей MCL
MAR ERA GALI GVA LEE MAV RAM VAM VNA
91932 80003 Используйте резистор в четыре раза большей мощности, примите во внимание снижение мощности.Убедитесь, что индуктивность не насыщается при рабочем токе.
✈ Поделитесь своими мыслями
✈ Веб-мастер не читает эти комментарии регулярно.
✈ Срочные вопросы следует отправлять по электронной почте.
Дом — Scifair
Дом — ScifairРешите все проблемы проекта научной ярмарки здесь!
Получите все секреты успеха научной ярмарки БЕСПЛАТНО, а также сногсшибательные проекты научной ярмарки от доктора Шона и доктора Мишель, двух самых известных преподавателей естественных наук Америки.
Узнать больше
КОМПЛЕКСНЫЕ НАБОРЫ ДЛЯ ПРОЕКТОВ НАУЧНОЙ ЯРМАРКИ
Рекомендуемый продукт
Исследовать микробы дома — набор для экспериментов с поверхностью
Easy.
Возраст 10+
Подробнее
ПРОЕКТ ИНДИВИДУАЛЬНОЙ НАУЧНОЙ ЯРМАРКИ СКАЧИВАНИЕ
Избранное Загрузка
Секреты наблюдения за растениями
Easy. Возраст 10+
Подробнее
ЦЕНТР ПОДДЕРЖКИ ПРОЕКТОВ SUPER SCIENCE FAIR FAIR
Рекомендуемый продукт
Ученый-любитель 3.0 Science Fair Edition-ONLINE версия
Сотни идей для проектов (мгновенно)
Подробнее
Мгновенный доступ к 1000 проектам
Мы вас услышали! Вам нужен легкий доступ к сногсшибательным научным проектам. Вы хотите невероятный выбор. Вам нужна личная экспертная поддержка доктора Шона. И ты хочешь всего этого сейчас. Все это всего в нескольких секундах. Теперь вы можете получить мгновенный доступ к нашей полной библиотеке научных проектов с любого компьютера. Вот что вы получаете…
Мгновенный доступ к более чем 1000 научных проектов из всех областей науки.
Поиск по теме, стоимости и возрасту. Наша сверхбыстрая поисковая система позволяет найти идеальный научный проект за считанные секунды.
Неограниченное количество загрузок! Будьте уверены, что это идеально. Попробуйте столько научных проектов, сколько захотите.
БЕСПЛАТНЫЕ модели научных проектов. Загрузите фактические отчеты о победах чемпионов научной ярмарки. Узнайте, что нужно, чтобы стать победителем.
Также включены все загрузки пошаговых проектов, разработанных доктором Шоном. Цена 100 долларов!
Проекты научной ярмарки доктора Шона
Все проекты научной ярмарки доктора Шона являются ГАРАНТИРОВАННЫМИ победителями. Вы получите особое признание на своей научной ярмарке, или мы выкупим ваш проект! Никаких вопросов не было задано. На самом деле
Доктор Шон
Научные проекты-убийцыНаучные проекты чемпионата
Хотите научный проект, который сможет победить конкурентов? Тогда ознакомьтесь с невероятными работами доктора Шона…
Championship Science Fair Projects
Завершите указания от Гипотезы к Заключению(ТМ)!
Дешевые и простые научные проекты
Ищете легкий выход? Тогда вам понравятся наши
Недорогие и простые научные проекты
Недорогие и простые, но удивительные научные проекты!
Извлекайте и экспериментируйте с ДНК на своей кухне.
Без шуток!
Каждый последний из этих проектов научной ярмарки — ГАРАНТИРОВАННЫХ победителей !
Научные проекты отчаяния
Не осталось времени? Вам нужен один из спасительных научных проектов доктора Шона «Отчаяние» — гарантированно выполнимый за 24 часа. Нажмите, если пришло время для
Desperation Science Fair Projects
Быстрые научные проекты, которые все еще могут сбить с толку судью научной ярмарки!
Научитесь разделять сложные органические молекулы, включая ДНК, в домашних условиях. Легко, если знаешь секрет!
Каждому последнему из этих проектов научной ярмарки ГАРАНТИРОВАННЫХ победителей!
Сэкономьте время и деньги и получите сногсшибательные результаты с революционно новыми наборами для научных проектов доктора Шона.
Вы получаете настоящие лабораторные материалы и все, что вам нужно для проведения собственных экстраординарных научных экспериментов.
Все эти научные проекты являются открытыми, поэтому учащиеся могут задавать свои вопросы и отвечать на них, как настоящие ученые.
Каждый набор Dr. Shawn Super Fair Project соответствует стандартам всех крупных научных конкурсов. И все они подкреплены гарантией доктора Шона «Победа или я заплачу тебе».
WE… предоставить все необходимые лабораторные материалы, а также знаменитые указания доктора Шона «Гипотеза-заключение»(TM).
ВЫ… проводите научные эксперименты, делайте открытия и, возможно, выиграете свою научную ярмарку!
Примите магнитный импульс Солнечной системы!Поддержка
Поддержка учителей естественных наук
Получите БЕСПЛАТНУЮ поддержку подкастов. И более!
Мы чествуем трудолюбивых учителей естественных наук нашей страны. Чтобы помочь вам, мы создаем ряд вспомогательных материалов специально для учителей, которые абсолютно БЕСПЛАТНЫ.
900:30 Во-первых, воспользуйтесь нашим подкастом «Минуты учителя естественных наук» — быстрыми советами, которые вы можете использовать уже сегодня, чтобы помочь своим ученикам увлечься наукой!
Кроме того, мы работаем над обширной коллекцией БЕСПЛАТНЫХ советов по научным проектам для ваших учеников, которые вы можете загружать, распечатывать и распространять в своем классе без каких-либо ограничений.
Кроме того, вы можете ознакомиться с нашей предстоящей коллекцией супернаучных экспериментов, которые вы можете провести в своем классе. И более!
Помощь родителям и школьникам
Получите БЕСПЛАТНУЮ личную консультацию от доктора Шона, бесплатные уроки раз в две недели и многое другое!
Мы знаем, что вы хотите сделать больше, чтобы помочь своим детям изучать математику и естественные науки, и мы знаем, как бессильны вы чувствуете себя, когда дело касается помощи вашим детям в получении необходимого им естественнонаучного образования.
Поэтому мы создаем серию специальных БЕСПЛАТНЫХ ресурсов специально для родителей и детей, обучающихся на дому, чтобы помочь вам зажечь искру и раздуть в ваших детях пламя интереса к науке.
Отзыв
Спасибо, доктор Шон,
Проект моего сына был великолепен. Он занял 1 место. Мы очень хорошо поняли проект, и я нашел все, что было нужно нам с сыном. Я думаю, что scifair.org — лучший сайт в сети, и единственное, что я могу сказать, это продолжать в том же духе. Спасибо, что беспокоитесь о своих учениках. Это был первый научный проект, в котором участвовал мой сын, и он думает об участии в следующем году.
Хильда Лара
Доктор Шон,
Я занял первое место на школьной научной ярмарке. … После школьной научной ярмарки я отправился на районный уровень, проходивший в Джексоне, штат Алабама, в Академии Джексона. Там я занял третье место по физическим наукам и должен был поехать в колледж Монтгомери в Хантингтон на государственную научную ярмарку.
