Какие основные характеристики имеет микросхема LM324. Каковы особенности ее применения. В чем заключаются преимущества использования LM324 в электронных схемах. Какие существуют аналоги и замены для этой микросхемы.
Основные характеристики операционного усилителя LM324
LM324 представляет собой интегральную микросхему, содержащую четыре независимых операционных усилителя. Данная микросхема получила широкое распространение благодаря ряду важных характеристик:
- Напряжение питания: от 3В до 32В
- Коэффициент усиления: 100 дБ
- Максимальная полоса пропускания: 1 МГц
- Низкое энергопотребление: 700-800 мкА на канал
- Возможность работы от одного источника питания
- Защита входов и выходов от перегрузки
- Внутренняя защита от короткого замыкания
Благодаря этим характеристикам LM324 отлично подходит для создания маломощных устройств с батарейным питанием. Микросхема выпускается в 14-выводном DIP-корпусе, что обеспечивает удобство монтажа.
Область применения LM324
Универсальность и доступность LM324 обусловили ее широкое применение в различных электронных устройствах:
- Усилители датчиков
- Предварительные усилители звука
- Активные фильтры
- Компараторы
- Генераторы сигналов
- Преобразователи сигналов
LM324 часто используется в портативной электронике, измерительном оборудовании, бытовой технике. Возможность работы от одного источника питания упрощает проектирование устройств на ее основе.
Особенности подключения и использования LM324
При работе с LM324 следует учитывать некоторые особенности:
- Питание подается на выводы 4 (+) и 11 (-)
- Каждый из четырех ОУ имеет инвертирующий, неинвертирующий входы и выход
- Неиспользуемые ОУ рекомендуется подключать как повторители
- Желательно использовать развязывающие конденсаторы по цепям питания
- При однополярном питании необходимо задавать смещение на входах ОУ
Соблюдение этих рекомендаций позволит обеспечить стабильную работу устройств на основе LM324.
Преимущества использования LM324
LM324 обладает рядом преимуществ по сравнению с дискретными ОУ:
- Компактность — 4 ОУ в одном корпусе
- Низкое энергопотребление
- Широкий диапазон питающих напряжений
- Простота применения
- Доступность и невысокая стоимость
- Хорошая совместимость с цифровыми схемами
Эти факторы делают LM324 отличным выбором для многих любительских и коммерческих проектов.
Аналоги и замены LM324
Существует ряд микросхем, которые могут использоваться в качестве прямой замены LM324:
- LM124 — военная версия с расширенным температурным диапазоном
- LM224 — промышленная версия
- LM2902 — автомобильная версия
- LF347 — с полевыми транзисторами на входе
- LM358 — сдвоенный ОУ (два LM358 эквивалентны одному LM324)
При выборе замены следует внимательно сравнивать характеристики и особенности применения.
Типовые схемы включения LM324
Рассмотрим несколько базовых схем на основе LM324:
Неинвертирующий усилитель
В этой конфигурации коэффициент усиления задается отношением резисторов обратной связи:
- Вход сигнала подключается к неинвертирующему входу
- Между выходом и инвертирующим входом включается делитель напряжения
- Коэффициент усиления K = 1 + R2/R1
Инвертирующий усилитель
Данная схема инвертирует входной сигнал:
- Вход сигнала подключается через резистор к инвертирующему входу
- Неинвертирующий вход заземляется
- Коэффициент усиления K = -R2/R1
Компаратор
LM324 может работать в качестве компаратора напряжений:
- На один вход подается опорное напряжение
- На другой вход — измеряемый сигнал
- Выход переключается при пересечении порога
Эти базовые схемы могут быть основой для создания более сложных устройств.
Рекомендации по проектированию устройств на LM324
При разработке устройств с применением LM324 следует учитывать ряд моментов:
- Использовать развязывающие конденсаторы по цепям питания
- Учитывать ограничения по скорости нарастания выходного сигнала
- Принимать меры для уменьшения шумов и наводок
- Правильно выбирать резисторы обратной связи
- При необходимости применять температурную компенсацию
Соблюдение этих рекомендаций позволит создавать надежные и стабильно работающие устройства.
Перспективы применения LM324 в современной электронике
Несмотря на появление более современных ОУ, LM324 продолжает широко использоваться благодаря:
- Проверенной временем надежности
- Низкой стоимости
- Простоте применения
- Доступности у многих производителей
- Совместимости с большим количеством разработанных устройств
Это делает LM324 отличным выбором для многих современных проектов, особенно в области любительской электроники и мелкосерийного производства.
Серия lm324 (STMicroelectronics)
STMicroelectronics
Общие характеристики
| Раздел | Операционные усилители | |
| Кол-во каналов ОУ | ||
|---|---|---|
| Частота единичного усиления | ||
| Максимальная скорость нарастания выходного сигнала | ||
| Диапазон рабочих температур | ||
| Тип ОУ | ||
| Программируемый коэффициент усиления |
Документация на серию lm324
- найти lm324.pdf
- Документация на серию LM324
Товары серии lm324
| Наименование | i | Упаковка | Корпус | U пит | Iпотр |
|---|---|---|---|---|---|
| LM324AWDT (ST)
| 2500 шт | SO-14 SOIC14 | |||
| LM324AWPT (ST)
| 2500 шт | TSSOP-14 | |||
| LM324D (ST)
| в линейках 50 шт | SO-14 SOIC14 | |||
| LM324DT (ST)
| в ленте 2500 шт | SO-14 SOIC14 | |||
| LM324N (ST)
LM324N (ONS-FAIR) | в линейках 25 шт | DIP-14 | |||
| LM324PT (ST)
| в ленте 2500 шт | TSSOP-14 | |||
| LM324WPT (ST)
| TSSOP-14 |
lm324 публикации
16 сентября 2019
статья
Статья является частью руководства, посвященного практическим аспектам и особенностям проектирования электроники с использованием операционных усилителей (ОУ) – от выбора типа ОУ до тайных приемов опытного разработчика и хитростей отладки. … …читать
03 ноября 2009
статья
Когда на этапе разработки или редизайна подходит время выбора операционного усилителя, мы часто обращаем свой взор в сторону таких монстров аналоговой техники, как Texas Instruments или Maxim, известных своими инновационными решениями и богатством… …читать
17 сентября 2009
статья
Геннадий Каневский: Сегодня мы живем во времена экономического кризиса. Как это влияет на продажи TI в секторе стандартной линейной и логической продукции? Ян Папе: Стандартная линейная и логическая продукция (SLL) именно в такой период… …читать
27 июня 2008
статья
В понятие стандартной продукции каждый участник рынка электронных компонентов вкладывает определенное понимание, исходя из собственных соображений. Между тем существует общее мнение (безусловно, не претендующее на абсолютную истину), что… …читать
26 ноября 2007
статья
В понятие стандартной продукции каждый участник рынка электронных компонентов вкладывает определенное понимание, исходя из каких–то собственных соображений.
Между тем, существует общее мнение (безусловно, не претендующее на абсолютную… …читать
отзывы, фото и характеристики на Aredi.ru
На нашем сайте отображены товары, которые автоматически импортируются с сайта allegro.pl и переводятся на русский язык.
Так как мы не являемся продавцами товара, который отображен на нашем сайте, мы не можем обладать всей информацией о том или ином товаре. Дополнительную информацию о товарах можно узнать несколькими способами:
1. Подробно ознакомиться с описанием. Обычно вся необходимая информация находится в официальном описании на странице лота.
2. Если интересующей вас информации в описании не оказалось, можно задать вопрос напрямую продавцу. Он ответит вам в течение одного рабочего дня.
3. Если вы обладаете богатым опытом серфинга в интернете, возможно, вы сможете найти информацию о данном товаре на различных форумах и других интернет-ресурсах, воспользовавшись глобальными службами интернет-поиска.
4. Если вы не владеете языком или не желаете уточнить информацию по какой-либо другой причине, пожалуйста, обращайтесь к нам — мы с радостью вам поможем. Для того, чтобы мы задали вопрос продавцу, оформите заказ и в комментариях к товару пропишите интересующие вопросы. В течении дня мы сделаем запрос продавцу, комментарии появятся в личном кабинете.
Точный вес товара становится известным, только когда товар поступает на склад. Узнать примерный вес товара можно характеристиках товара, но не все продавцы его пишут.
Избежать некачественного товара можно путем тщательного отбора продавцов, т.е. старайтесь не гнаться за дешевыми товарами, которые продаются у продавцов с низким рейтингом. Доверяйте только проверенным интернет-магазинам. Если вы покупаете товар и сомневаетесь в надёжности продавца, то лучше заказать дополнительные фотографии.
1.Ищите по ключевым словам, уточняйте по каталогу слева
Допустим, вы хотите найти фару для AUDI, но поисковик выдает много результатов, тогда нужно будет в поисковую строку ввести точную марку автомобиля, потом в списке категорий, который находится слева, выберите новую категорию (Автозапчасти — Запчасти для легковых авто – Освещение- Фары передние фары).
После, из предъявленного списка нужно выбрать нужный лот.
2. Сократите запрос
Например, вам понадобилось найти переднее правое крыло на KIA Sportage 2015 года, не пишите в поисковой строке полное наименование, а напишите крыло KIA Sportage 15 . Поисковая система скажет «спасибо» за короткий четкий вопрос, который можно редактировать с учетом выданных поисковиком результатов.
3. Используйте аналогичные сочетания слов и синонимы
Система сможет не понять какое-либо сочетание слов и перевести его неправильно. Например, у запроса «стол для компьютера» более 700 лотов, тогда как у запроса «компьютерный стол» всего 10.
4. Не допускайте ошибок в названиях, используйтевсегдаоригинальное наименованиепродукта
Если вы, например, ищете стекло на ваш смартфон, нужно забивать «стекло на xiaomi redmi 4 pro», а не «стекло на сяоми редми 4 про».
5. Сокращения и аббревиатуры пишите по-английски
Если приводить пример, то словосочетание «ступица бмв е65» выдаст отсутствие результатов из-за того, что в e65 буква е русская.
Система этого не понимает. Чтобы автоматика распознала ваш запрос, нужно ввести то же самое, но на английском — «ступица BMW e65».
6. Мало результатов? Ищите не только в названии объявления, но и в описании!
Не все продавцы пишут в названии объявления нужные параметры для поиска, поэтому воспользуйтесь функцией поиска в описании объявления! Например, вы ищите турбину и знаете ее номер «711006-9004S», вставьте в поисковую строку номер, выберете галочкой “искать в описании” — система выдаст намного больше результатов!
7. Смело ищите на польском, если знаете название нужной вещи на этом языке
Вы также можете попробовать использовать Яндекс или Google переводчики для этих целей. Помните, что если возникли неразрешимые проблемы с поиском, вы всегда можете обратиться к нам за помощью.
LM324 Распиновка, эквивалент, применение, характеристики и техническое описание
LM324 — известная и широко используемая микросхема, сегодня мы обсудим распиновку LM324, эквивалент, приложения, функции, техническое описание и другую полезную информацию об этой интегральной схеме.
Реклама
Реклама
LM324 IC Характеристики / Технические характеристики- Четыре операционных усилителя с высоким коэффициентом усиления в одном корпусе.
- Коэффициент усиления по постоянному току каждого операционного усилителя составляет 100 дБ.
- Все четыре операционных усилителя могут работать от одного источника питания.
- Работает от широкого диапазона напряжений питания от 3В до 32В.
- Вход и выход защищены от перегрузки.
- Очень низкий потребляемый рабочий ток от 700 мкА до 800 мкА
- Максимальная полоса пропускания 1 МГц.
- ИС может быть легко использована с логическими устройствами и микроконтроллерами.
- Благодаря стандартной структуре выводов.
- Внутренняя защита от короткого замыкания.
- И многое другое…

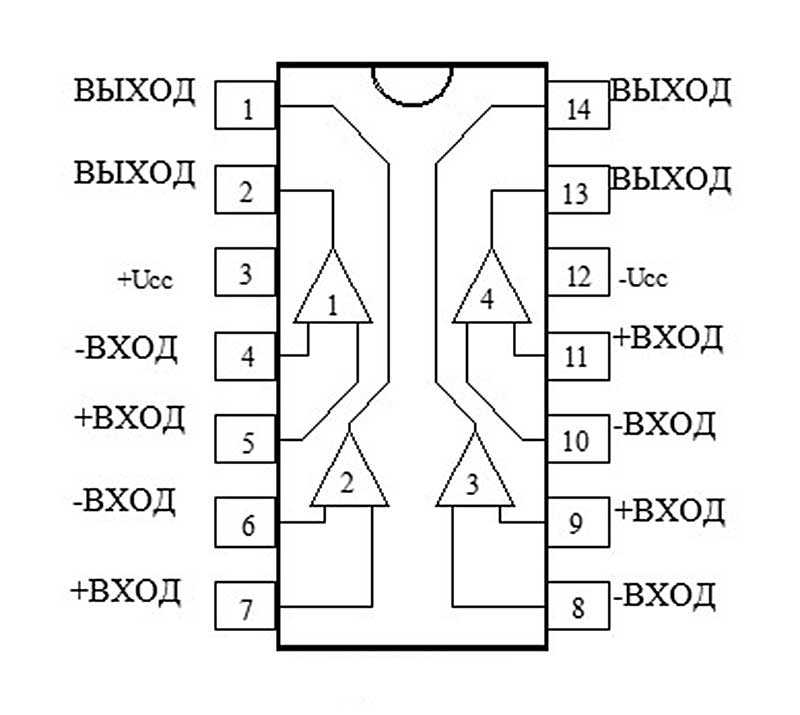

| Номер контакта | Название контакта | Описание контакта |
|---|---|---|
| 1 | Выход 1 | Выход первого операционного усилителя IC |
| 2 | Вход 1(-) / инвертирующий вход 1 | Инвертирующий вход первого операционного усилителя IC |
| 3 | Вход 1(+) / неинвертирующий вход 1 | Неинвертирующий вход первого операционного усилителя ИС |
| 4 | Vcc / Положительный источник питания | Положительный источник питания IC / Положительный источник питания Все операционные усилители.  |
| 5 | Вход 1(-) / инвертирующий вход 2 | Инвертирующий вход второго операционного усилителя микросхемы |
| 6 | Вход 1(+) / неинвертирующий вход 2 | Неинвертирующий вход второго операционного усилителя микросхемы |
| 7 | Выход 2 | Выход второго операционного усилителя IC |
| 8 | Вход 1(-) / инвертирующий вход 3 | Инвертирующий вход третьего операционного усилителя микросхемы |
| 9 | Вход 1(+) / неинвертирующий вход 3 | Неинвертирующий вход третьего операционного усилителя микросхемы |
| 10 | Выход 3 | Выход третьего операционного усилителя IC |
| 11 | Земля (земля) | Земля / Отрицательное питание микросхемы / Отрицательное питание Все операционные усилители. |
| 12 | Вход 1(-) / инвертирующий вход 4 | Инвертирующий вход четвертого операционного усилителя IC |
| 13 | Вход 1(+) / неинвертирующий вход 4 | Неинвертирующий вход операционного усилителя IC |
| 14 | Выход 4 | Выход четвёртого операционного усилителя ИС |
LM324 Описание
LM324 — это известная микросхема операционного усилителя, которая широко используется в коммерческих устройствах, а также используется любителями электроники, студентами технических специальностей, инженерами и ремонтниками по всему миру.
Выпускается в 14-контактном DIP-корпусе, 14-контактном и другом корпусе. ИС содержит четыре независимых друг от друга операционных усилителя с высоким коэффициентом усиления. Можно использовать один или два ОУ из четырех, а можно и сразу четыре. Вход питания для всех четырех операционных усилителей Pin4 (положительное питание) и Pin11 (заземление/отрицательное питание).
Минимальное рабочее напряжение составляет всего 3 В постоянного тока, а минимальное потребление тока составляет всего от 0,7 мА до 0,8 мА, поэтому эту ИС можно использовать там, где требуются схемы с высоким коэффициентом усиления и низким энергопотреблением и потреблением тока, например, в портативных устройствах и устройствах с батарейным питанием.
Применение
Цепи датчиков
Усиление слабого сигнала
Общие схемы операционных усилителей
Аудио предусилители
Фильтры
Применение компараторов
Замена и эквивалент/другие номера деталей
LM124, LM224, LM2902 являются точными эквивалентами LM324.
Другими возможными аналогами являются LF147, LF347, LM837. Кроме того, две микросхемы LM358 также могут использоваться в качестве эквивалентов, каждая из которых содержит два операционных усилителя.
Как безопасно работать в цепи в течение длительного времени
Для обеспечения долговременной работы рекомендуется не использовать микросхемы выше максимальных пределов. Не используйте микросхему при температуре более 32C постоянного тока. Всегда проверяйте полярность источника питания, подаваемого на микросхему. Обратная полярность может повредить внутреннюю схему микросхемы. Всегда используйте микросхему при температуре выше 0 градусов Цельсия и ниже +70 градусов Цельсия. И хранить при температуре выше -65 градусов по Цельсию и ниже +150 градусов по Цельсию.
Техническое описание
Чтобы загрузить техническое описание, просто скопируйте и вставьте ссылку ниже в браузере.
https://pdf1.alldatasheet.
com/datasheet-pdf/view/212589/NSC/LM324.html
