LM324A: Универсальный четверной операционный усилитель с широкими возможностями применения

alexxlabРазное
Что такое LM324A и чем он отличается от LM324. Каковы основные характеристики LM324A. Для каких целей применяется LM324A. Какие преимущества дает использование LM324A в электронных схемах. Где можно приобрести LM324A.

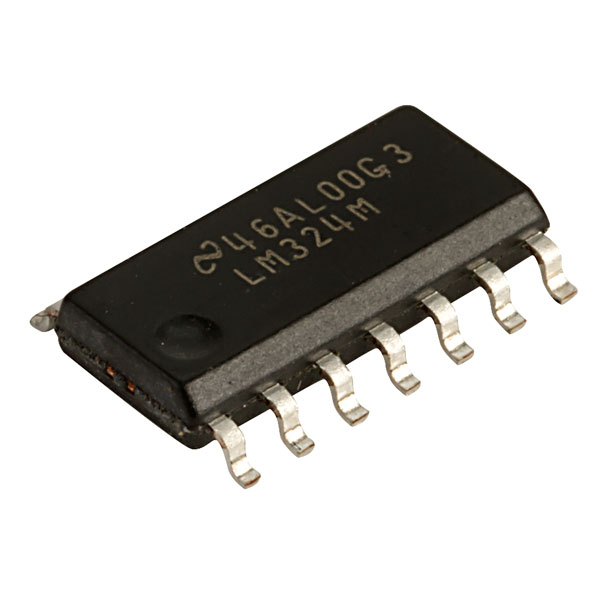

LM324A: обзор и основные характеристики

LM324A представляет собой четверной операционный усилитель общего назначения, выпускаемый компанией STMicroelectronics. Это улучшенная версия популярной микросхемы LM324 с оптимизированными характеристиками.

Ключевые особенности LM324A:

  • 4 независимых операционных усилителя в одном корпусе
  • Широкий диапазон напряжения питания: от 3 В до 32 В
  • Малое входное напряжение смещения: не более 3 мВ
  • Полоса пропускания 1,2 МГц
  • Скорость нарастания выходного напряжения 0,5 В/мкс
  • Диапазон входного синфазного напряжения включает уровень земли
  • Выходное напряжение может изменяться от 0 В до VCC — 1,5 В

LM324A оптимизирован для работы от однополярного источника питания, что делает его универсальным решением для широкого спектра применений в аналоговой электронике.


Сравнение LM324A и LM324: ключевые отличия

Хотя LM324A является улучшенной версией LM324, между этими микросхемами есть некоторые важные различия:

  • LM324A имеет меньшее входное напряжение смещения (до 3 мВ против 7 мВ у LM324)
  • Улучшенная температурная стабильность характеристик у LM324A
  • LM324A обеспечивает немного бóльшую полосу пропускания (1,2 МГц против 1 МГц у LM324)
  • Меньший входной ток смещения у LM324A

Эти улучшения делают LM324A более подходящим выбором для прецизионных схем и приложений, требующих высокой стабильности параметров.

Области применения LM324A

Благодаря своей универсальности, LM324A находит применение во множестве электронных устройств и систем:

  1. Усилители датчиков
  2. Активные фильтры
  3. Компараторы напряжения
  4. Генераторы сигналов
  5. Преобразователи сигналов
  6. Источники тока
  7. Интеграторы и дифференциаторы

LM324A особенно хорошо подходит для схем, работающих от однополярного источника питания, что упрощает разработку и снижает стоимость конечного устройства.

Преимущества использования LM324A в электронных схемах

Применение LM324A в электронных проектах дает ряд существенных преимуществ:


  • Экономия места на печатной плате благодаря 4 усилителям в одном корпусе
  • Снижение энергопотребления по сравнению с использованием отдельных ОУ
  • Упрощение схемотехники при работе от однополярного питания
  • Высокая надежность и стабильность параметров
  • Широкий выбор готовых схемотехнических решений

Эти факторы делают LM324A привлекательным выбором как для любительских проектов, так и для промышленных применений.

Особенности подключения и использования LM324A

При работе с LM324A следует учитывать некоторые особенности:

  • Необходимо обеспечить качественную развязку по питанию, используя керамические конденсаторы 0,1 мкФ рядом с выводами питания микросхемы
  • Для снижения шумов рекомендуется использовать резисторы с допуском 1% или лучше
  • При работе на высоких частотах важно минимизировать длину проводников
  • Следует учитывать, что выходное напряжение не может достигать уровней напряжения питания (rail-to-rail)

Соблюдение этих рекомендаций позволит максимально раскрыть потенциал LM324A в вашем проекте.


Альтернативы LM324A и их сравнение

Хотя LM324A является отличным выбором для многих применений, существуют и альтернативные микросхемы:

  • LM358: двойной ОУ с похожими характеристиками, подходит, когда требуется меньше усилителей
  • TL084: четверной ОУ с улучшенными шумовыми характеристиками, но требует двухполярного питания
  • MCP6004: rail-to-rail четверной ОУ, обеспечивает полный размах выходного напряжения

Выбор конкретной микросхемы зависит от требований проекта, таких как напряжение питания, требуемая точность и количество усилителей.

Где приобрести LM324A и на что обратить внимание при покупке

LM324A доступен у многих поставщиков электронных компонентов. При выборе поставщика обратите внимание на следующие аспекты:

  • Репутация продавца и подлинность компонентов
  • Доступные варианты корпусов (DIP-14, SOIC-14, TSSOP-14)
  • Цена и минимальное количество для заказа
  • Наличие технической документации и поддержки

Крупные дистрибьюторы, такие как Mouser, Digi-Key или RS Components, обычно предлагают надежные источники подлинных компонентов.


Как проверить подлинность LM324A?

Для проверки подлинности LM324A можно использовать следующие методы:

  1. Визуальная инспекция маркировки и качества корпуса
  2. Сравнение основных электрических параметров с даташитом
  3. Использование специализированных тестеров для проверки характеристик ОУ

При возникновении сомнений в подлинности компонента лучше обратиться к официальному дистрибьютору или производителю.

Типичные цены на LM324A

Стоимость LM324A может варьироваться в зависимости от производителя, корпуса и объема закупки. Типичные розничные цены находятся в диапазоне:

  • DIP-14: $0.50 — $1.00 за штуку
  • SOIC-14: $0.40 — $0.80 за штуку
  • TSSOP-14: $0.45 — $0.90 за штуку

При оптовых закупках цена может быть значительно ниже. Рекомендуется сравнить предложения нескольких поставщиков для получения наилучшей цены.

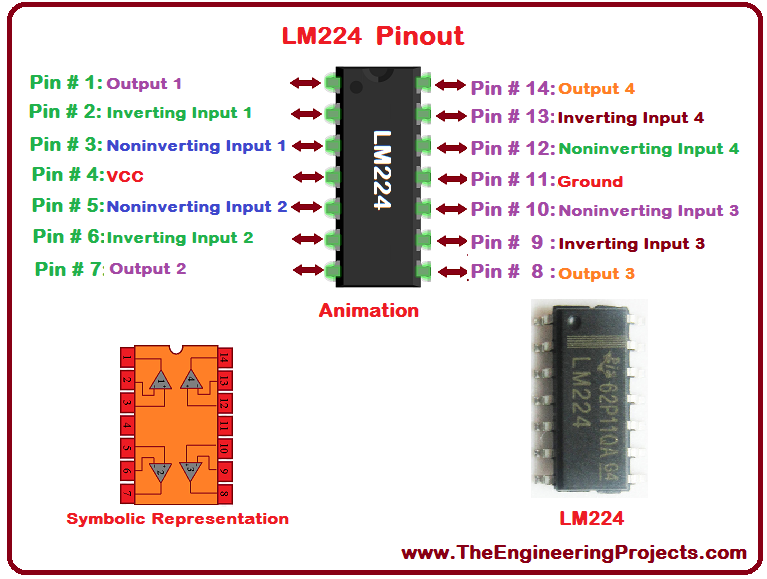

LM324 и LM324A, LM224 — Аналоги и Разница

Главная > Классификация электронных компонентов >  > LM324 > LM324 характеристики аналоги: LM324A.

Обновить время: 2021-02-03 03:29:20

LM324
TI

VS

LM324A
TI

VS

LM224
TI

LM324 Аналоги

образ
модель
Производители
Название продукта
Тип
описание
PDF
сравнить
LM358
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена. Если замена, пожалуйста, не забудьте прочитать документ с данными
IC OPAMP GP 700kHz 8SOIC
LM324 и LM358 аналог
LM224A
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена. Если замена, пожалуйста, не забудьте прочитать документ с данными
QUADRUPLE OPERATIONAL AMPLIFIERS
LM324 и LM224A аналог
LM258A
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена.
Если замена, пожалуйста, не забудьте прочитать документ с данными
DUAL OPERATIONAL AMPLIFIERS
LM324 и LM258A аналог
LM158A
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена. Если замена, пожалуйста, не забудьте прочитать документ с данными
DUAL OPERATIONAL AMPLIFIERS
LM324 и LM158A аналог
LM358A
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена. Если замена, пожалуйста, не забудьте прочитать документ с данными
DUAL OPERATIONAL AMPLIFIERS
LM324 и LM358A аналог
LM148
TI
Аналогичная функция Функциональные характеристики устройства согласованы, но основные параметры противоречивы, и структура схемы может быть изменена и заменена. Если замена, пожалуйста, не забудьте прочитать документ с данными
QUADRUPLE OPERATIONAL AMPLIFIERS
LM324 и LM148 аналог

LM324 отечественный анало LM324A, LM224: LM324 , LM324A , LM224. LM324 характеристики и его российские аналоги LM324A, LM224: LM324 IC OPAMP GP 1.2MHz 14DIP, LM324A Quadruple operationl amplifiers, LM224 QUADRUPLE OPERATIONAL AMPLIFIERS. LM324 аналоги LM324A, LM224 Корпус/Пакет: LM324 IC OPAMP GP 1.2MHz 14DIP, LM324A Quadruple operationl amplifiers, LM224 QUADRUPLE OPERATIONAL AMPLIFIERS.

индекс соответствующей страницы модели: A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0 1 2 3 4 5 6 7 8 9

Описание продукта: lm324a — Принадлежности для кремния | голый умереть | Вафли | Dice

x4 независимых усилителя, оптимизированных для однополярного питания и широкого диапазона входного напряжения. Синфазный режим включает землю и колебания выходного напряжения относительно земли. Частота кроссовера с единичным коэффициентом усиления и входной ток смещения имеют температурную компенсацию для обеспечения высокой стабильности.

Коммерческий кристалл с повышенным напряжением смещения и малыми размерами. Непосредственно заменяет устаревшие National LM324A, Motorola / ON Semi LM324A, ST Micro LM324A и Texas Instruments LM324A.

Особенности:

  • . Затянутые V OS (MAX) : 3MV
  • . 32 В или два источника питания: от ±1,5 В до ±16 В
  • Диапазон дифференциального входного напряжения равен напряжению источника питания
  • Большое выходное напряжение: от 0 В до В CC Размах -1,5 В
  • Диапазон входного синфазного напряжения включает землю
