Какие основные характеристики LM338. Как правильно подключить и настроить LM338. Чем LM338 отличается от LM317. Какие схемы можно собрать на LM338. Как рассчитать параметры для LM338.

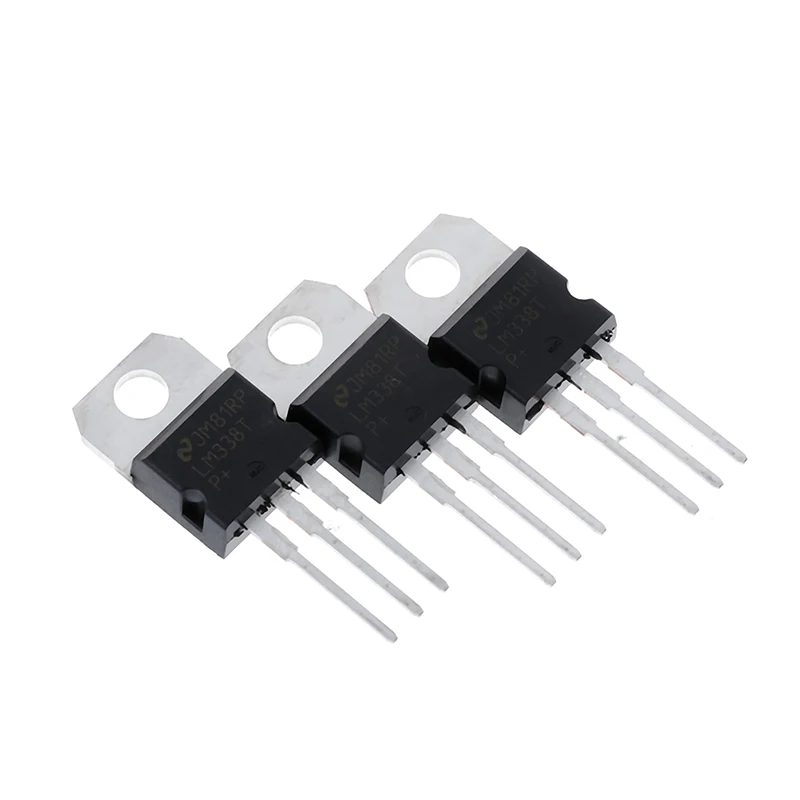

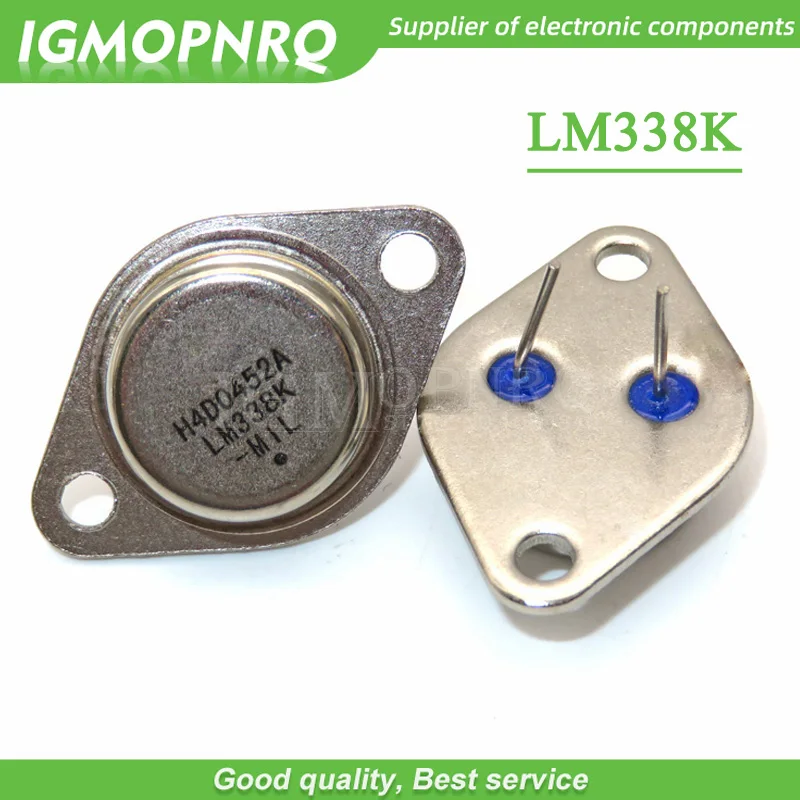

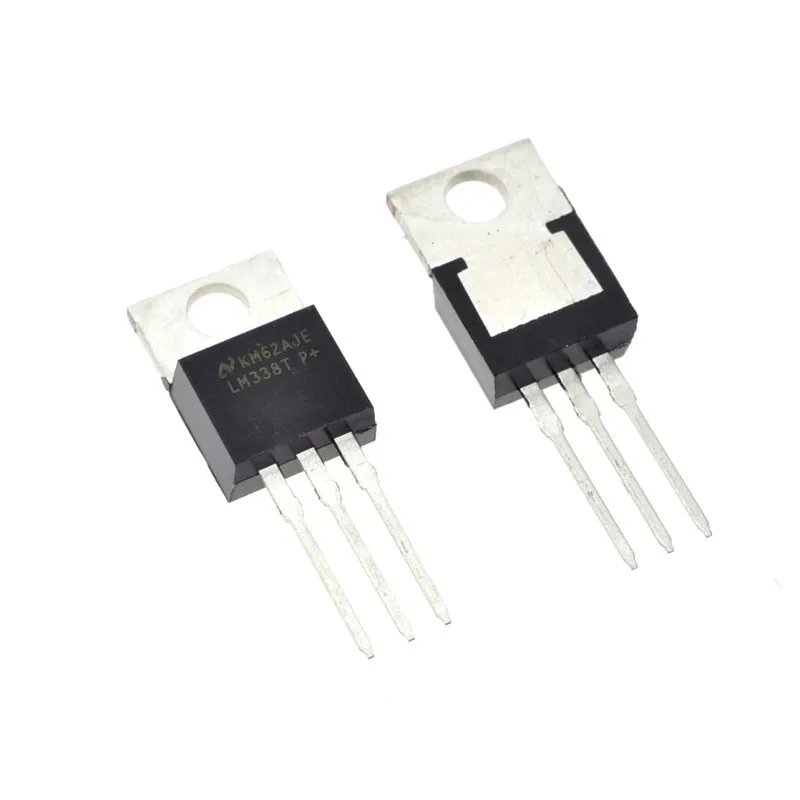

Основные характеристики и особенности LM338
LM338 — это регулируемый линейный стабилизатор напряжения и тока, который обладает следующими ключевыми характеристиками:
- Диапазон входного напряжения: до 40 В
- Диапазон выходного напряжения: 1,2 — 32 В
- Максимальный выходной ток: 5 А
- Встроенная защита от перегрева и короткого замыкания
- Точность стабилизации напряжения: 1%
- Низкий уровень шумов
Главное отличие LM338 от более распространенного LM317 заключается в значительно большем максимальном выходном токе — 5 А против 1,5 А у LM317. Это делает LM338 отличным выбором для мощных источников питания и зарядных устройств.

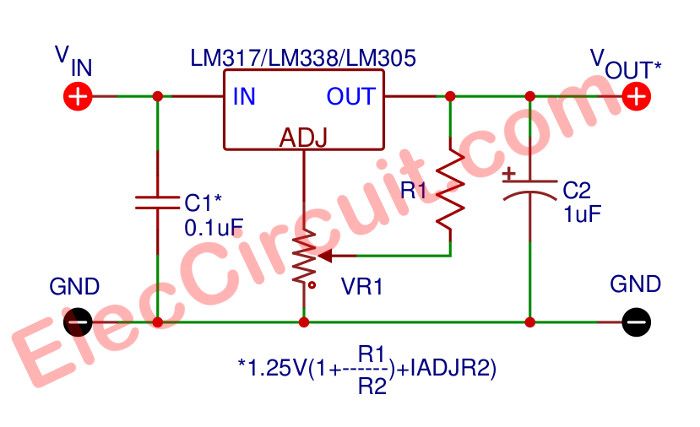

Базовая схема включения LM338
Для работы LM338 требуется минимум внешних компонентов. Базовая схема включения выглядит следующим образом:
- Входной конденсатор C1 (0,1-1 мкФ) для подавления высокочастотных помех
- Выходной конденсатор C2 (1-10 мкФ) для улучшения переходных характеристик
- Резистор R1 (240 Ом) и подстроечный резистор R2 (5 кОм) для установки выходного напряжения
- Защитные диоды D1 и D2 для предотвращения обратных токов
Выходное напряжение определяется формулой:
Vout = 1,25 * (1 + R2/R1)
Изменяя сопротивление R2, можно регулировать выходное напряжение в широких пределах.
Расчет параметров и выбор компонентов для LM338
При проектировании схемы на LM338 необходимо учитывать следующие моменты:
- Входное напряжение должно быть как минимум на 3 В выше требуемого выходного напряжения.
- Максимальный ток нагрузки не должен превышать 5 А.
- Необходимо обеспечить эффективный теплоотвод. Мощность рассеивания рассчитывается по формуле: P = (Vin — Vout) * Iout
- Для стабильной работы емкость выходного конденсатора C2 должна быть не менее 1 мкФ.
- При больших токах нагрузки рекомендуется использовать LC-фильтр на выходе для снижения пульсаций.
Тщательный расчет этих параметров обеспечит надежную и эффективную работу стабилизатора на LM338.
Сравнение LM338 и LM317: когда какой стабилизатор выбрать
LM338 и LM317 имеют схожую архитектуру, но различаются по нескольким ключевым параметрам:
| Параметр | LM338 | LM317 |
|---|---|---|
| Максимальный ток | 5 А | 1,5 А |
| Максимальное входное напряжение | 40 В | 40 В |
| Минимальное выходное напряжение | 1,2 В | 1,25 В |
| Точность стабилизации | 1% | 0,1% |
LM338 лучше подходит для мощных источников питания и зарядных устройств, где требуются токи более 1,5 А. LM317 имеет немного лучшую точность стабилизации и подойдет для маломощных устройств и прецизионных источников опорного напряжения.
Популярные схемы на основе LM338
Благодаря своей универсальности, LM338 может использоваться во множестве полезных схем:

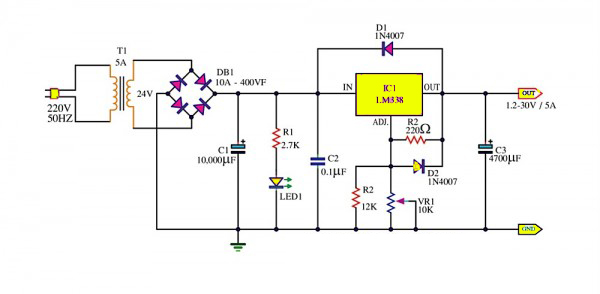

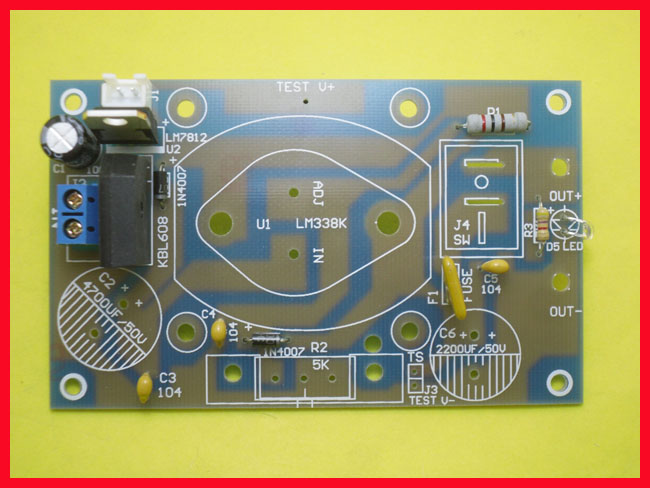

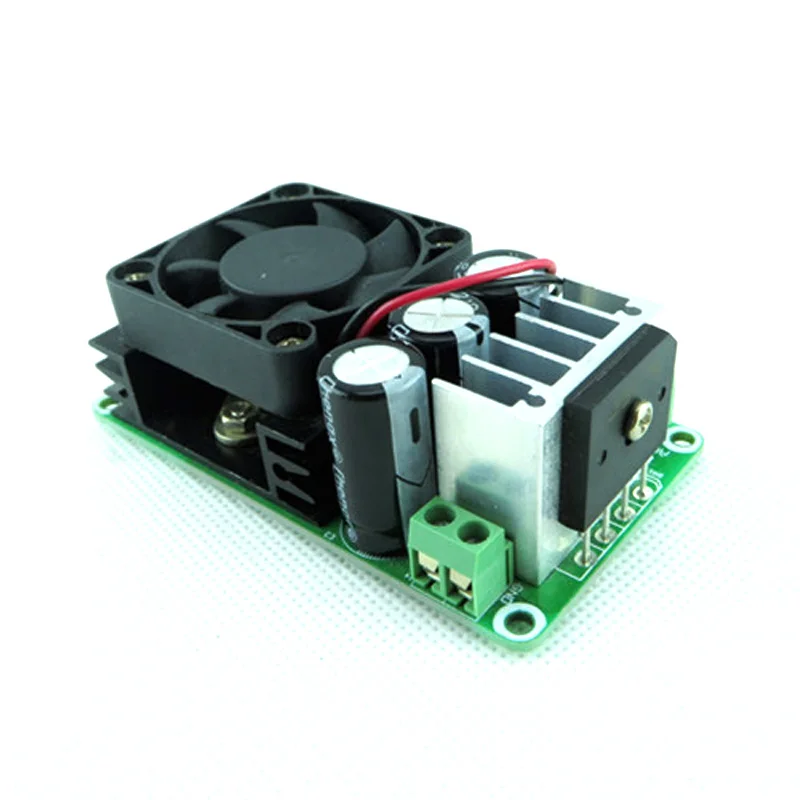

1. Регулируемый источник питания 1,2-30 В, 5 А
Классическая схема лабораторного блока питания с плавной регулировкой напряжения и ограничением тока.

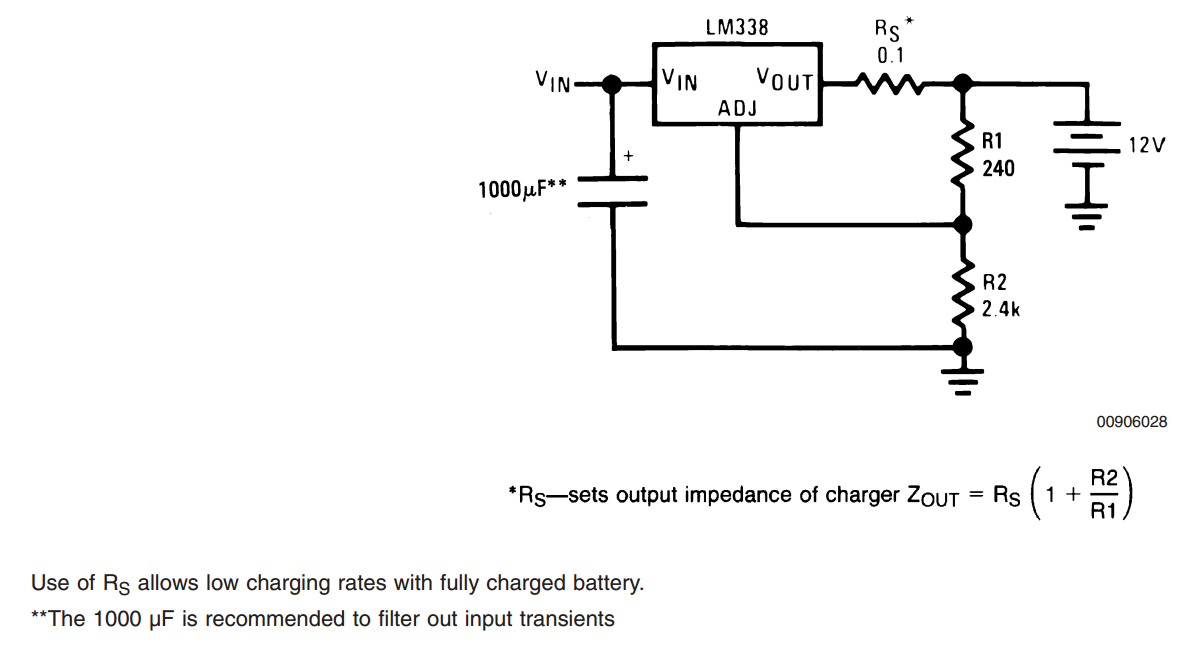

2. Зарядное устройство для свинцово-кислотных аккумуляторов
LM338 позволяет реализовать трехстадийный алгоритм заряда с ограничением тока и напряжения.
3. Стабилизатор тока для светодиодов
Простая схема драйвера для мощных светодиодов с током до 5 А.
4. Импульсный преобразователь напряжения
Хотя LM338 — линейный стабилизатор, его можно использовать в качестве ключевого элемента в импульсных преобразователях для повышения КПД.
Типичные проблемы при работе с LM338 и их решение
При использовании LM338 радиолюбители могут столкнуться с некоторыми проблемами:
1. Перегрев микросхемы
Проблема: LM338 сильно греется даже при небольших токах нагрузки.
Решение: — Убедитесь, что используется достаточный радиатор — Проверьте правильность расчета мощности рассеивания — Рассмотрите возможность использования импульсной схемы для снижения тепловыделения
2. Нестабильность выходного напряжения
Проблема: Выходное напряжение «плавает» или содержит пульсации.
Решение: — Проверьте качество входного напряжения — Увеличьте емкость выходного конденсатора — Используйте LC-фильтр на выходе для подавления пульсаций
3. Ограничение по току срабатывает раньше заданного значения
Проблема: Схема ограничения тока отключает нагрузку при токе меньше установленного.
Решение: — Проверьте точность резисторов в цепи обратной связи — Убедитесь, что падение напряжения на токоизмерительном резисторе не слишком велико — Рассмотрите возможность использования операционного усилителя для более точного измерения тока
Альтернативы LM338: современные решения для стабилизации напряжения и тока
Хотя LM338 остается популярным выбором, существуют более современные альтернативы:
1. Импульсные стабилизаторы
Микросхемы вроде LM2576 или LM2596 обеспечивают высокий КПД и меньшее тепловыделение.
2. Интегральные решения с цифровым управлением
Например, TPS54560 позволяет программно настраивать параметры стабилизации.
3. Специализированные драйверы для светодиодов
Микросхемы серии LM3406 оптимизированы для питания мощных светодиодов.
4. Многоканальные стабилизаторы
TPS65217 объединяет несколько стабилизаторов в одном корпусе для комплексного питания устройств.
Выбор конкретного решения зависит от требований к эффективности, стоимости и сложности разработки.
