Лм386 характеристики. LM386: полное руководство по аудиоусилителю с низким напряжением питания

Эта базовая схема обеспечивает усиление входного сигнала приблизительно в 20 раз. Для увеличения усиления можно добавить конденсатор между выводами 1 и 8 микросхемы.

Применения LM386

Благодаря простоте использования и низкому напряжению питания, LM386 находит применение во многих областях:

• Портативные аудиоустройства (MP3-плееры, радиоприемники)
• Усилители для наушников
• Интерком-системы
• Звуковые сигнализации
• Любительские аудиопроекты
• Усилители для гитар
• Системы оповещения

LM386 особенно популярна среди радиолюбителей и начинающих электронщиков благодаря простоте схемотехники и доступности компонента.

Преимущества использования LM386

Основные достоинства применения LM386 в аудиопроектах:

• Низкое напряжение питания — подходит для батарейных устройств
• Малое энергопотребление — экономит заряд батарей
• Минимум внешних компонентов — упрощает разработку
• Небольшие габариты — позволяет создавать компактные устройства
• Низкая стоимость — доступно для любительских проектов
• Достаточная мощность для большинства применений
• Низкий уровень шумов и искажений

Эти преимущества делают LM386 отличным выбором для создания простых и недорогих аудиоусилителей.

Ограничения и недостатки LM386

Несмотря на множество достоинств, у LM386 есть и некоторые ограничения:

• Невысокая выходная мощность — до 1 Вт
• Ограниченный частотный диапазон
• Возможны искажения при большой громкости
• Не подходит для высококачественного звука
• Чувствительность к помехам по цепям питания

Поэтому для более требовательных аудиоприложений обычно используются более совершенные усилители. Однако для базовых задач LM386 остается популярным и востребованным решением.

Советы по использованию LM386

Чтобы добиться наилучших результатов при работе с LM386, следует учитывать несколько важных моментов:

1. Используйте качественные развязывающие конденсаторы по питанию
2. Разделите аналоговую и цифровую земли
3. Применяйте экранирование для уменьшения наводок
4. Не превышайте максимально допустимое напряжение питания
5. Обеспечьте хороший теплоотвод при работе на максимальной мощности
6. Используйте регулятор громкости на входе для предотвращения перегрузки

Соблюдение этих рекомендаций поможет раскрыть потенциал LM386 и избежать проблем при разработке аудиоустройств.

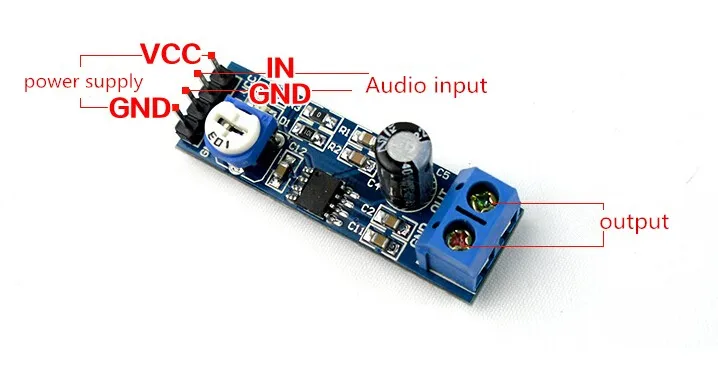

Усилитель для наушников на LM386 до 1 Вт

Маломощный усилитель от National Semiconductor LM386.
На первый взгляд усилитель на данной микросхеме — это конкурент PAM8403, и даже по мощности LM386 немного уступает, но данное сравнение будет не корректно, т.к. усилители работают в разных классах. Это класс АВ, а PAM8403 класс D, со всеми вытекающими…

Субъективно, усилитель неожиданно порадовал качеством при воспроизведении в наушниках. Легко и непринужденно раскачивает любые наушники даже с питанием micro USB 5V.
Достаточно четкие и яркие ВЧ и плотный бас.
Идеальный вариант, если вам не хватает выходной мощности для ваших наушников.

В комплекте 2 стойки с гайками и болтами М2 и штекера для подключения

Дополнительно усилитель может быть укомплектован кабелем для подключения входного сигнала со штекерами jack3. 5 и KF2510 на концах. Кабель длиной 90cм. В комплекте с данным кабелем и при питании через micro USB усилитель полностью готов к работе на наушники и не требует каких либо манипуляций с инструментом.

Ваше имя

Ваш отзыв

Примечание: HTML разметка не поддерживается! Используйте обычный текст.

Рейтинг     Плохо           Хорошо

IC LM 386: Полное руководство

Возможно, вы сознательно или бессознательно сталкивались с усилителем IC LM 386 для аудиолюбителей. Он получает питание от низковольтных источников, например, батарей, для питания аудиоустройств.

Поэтому целью этой статьи будет ознакомление с внутренними и внешними особенностями LM386. К тому времени, когда мы закончим статью, мы полностью поймем принцип работы LM386.

Как было сказано ранее, LM386 — это микросхема, которая работает как усилитель. Она использует маломощный источник питания от батарей или обычный входной источник постоянного тока. ИС LM386 поставляется с 8-контактной конфигурацией, в которой она имеет два усиления, землю, Vout, Bypass и другие.

Интересно, что усиление по напряжению по умолчанию обычно регулируется до 20, но вы также можете усилить это усиление до 200, подключив к ИС внешние резисторы и конденсаторы. Такая регулировка позволяет соответствующим образом управлять громкостью внешнего источника звука.

(фотография ИС LM386 вблизи)

ИС LM386 обладает некоторыми уникальными характеристиками, которые рассмотрены ниже.

Искажения менее 0,2%

Низкое напряжение питания от 4В до 15В

Минимальная статическая потребляемая мощность 4 мА

Максимальное аналоговое входное напряжение 0,4 В

Импеданс динамика 4Ω

Широкий диапазон усиления напряжения от 20 до 200 (от 26 дБ до 46 дБ).

Конфигурация 8 выводов

LM386 имеет 8-контактную конфигурацию, как показано ниже.

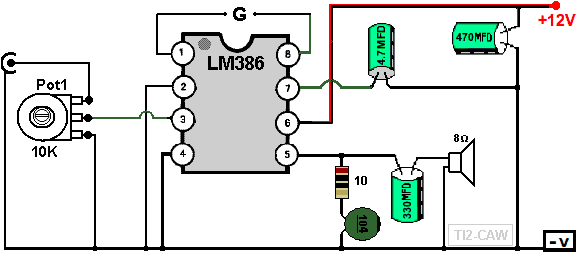

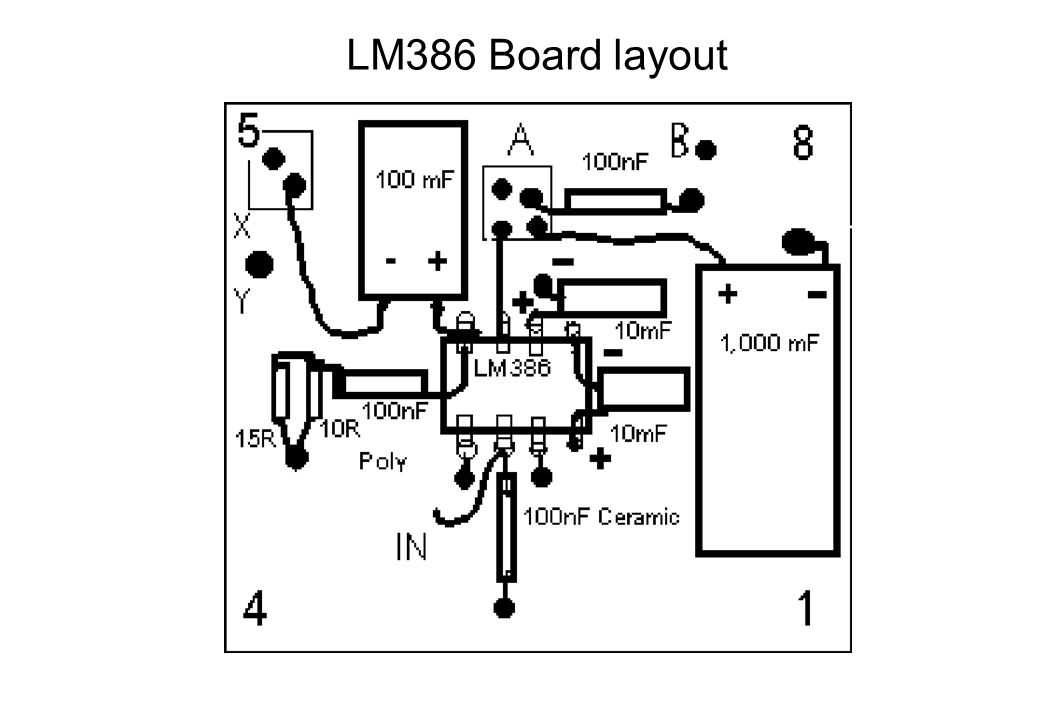

Вы можете быстро собрать усилитель звука с минимальным количеством компонентов: ИС LM386, конденсаторы, потенциометр, пара резисторов, источник питания 12 В, динамик 4Ω, макетная плата, затем подключите провода, и все готово. Вы должны знать, что усилитель состоит из трех блоков: Питание и выход, регулятор усиления и байпас.

Как только у вас есть все три, вы можете разработать схему, которая не является очень технической.

Для начала соедините контакты питания 4 с контактом заземления 6.

Затем вы можете подключить входной контакт от любого аудиоустройства, допустим, стереосистемы или мобильного телефона. Большинство из них имеют разъем 3,5 мм, на котором обычно есть земля, левый и правый аудиоразъемы.

Затем вы можете контролировать уровень входного сигнала с помощью потенциометра на входе. Кроме того, конденсатор, подключенный к сведению, удалит компоненты постоянного тока.

Коэффициент усиления автоматически регулируется до 20, но если подключить внешний конденсатор между контактами 1 и 8, плата поднимается до 200.

Когда дело дойдет до выходного соединения, подключите внешний резистор 10 Ω и конденсатор 0,05 мкФ последовательно к выводу GND и выводу Vout ИС LM386. Теперь они образуют сеть Цобеля, которая будет полностью использовать входной импеданс.

Вы можете подключить портативную колонку с импедансом от 4 Ω до 32 Ω, поскольку ИС будет оптимально работать в этих диапазонах.

(2D диаграмма ИС LM386)

ИС LM386 является наиболее распространенным типом ИС в аудиоустройствах. Поэтому она находит применение в большинстве повседневных устройств. Его приложение содержит:

Усилители FM-радио

Усилители мощности

Осцилляторы Винбриджа

Портативные аудиоплееры

Звукозаписывающие устройства

Рации

Усилители звука

(Изображение усилителя, использующего ИС LM386)

Заключение

Завершая эту статью, мы надеемся, что вы сможете эффективно использовать LM386 во всех своих аудиопроектах. Когда дело доходит до улучшения качества звука любого устройства, встроенная ИС LM386 играет жизненно важную роль. Это интегральная схема, которая находит ежедневное применение в повседневных устройствах.

Если вам нужны дополнительные разъяснения относительно LM386, пожалуйста, свяжитесь с нами, и мы будем рады помочь.

Цепь, условия смещения и ее применение

Все мы знаем, что усилители занимают важное место в электротехнической и электронной промышленности. Двигаясь по этому сценарию, сегодня наше обсуждение будет посвящено интегральной схеме LM386. Это микросхема, включающая низковольтный усилитель мощности звука. Эта IC была первоначально изобретена Эрни Лероем Лонгом в 1969 году, и первое применение этого устройства было в качестве системы впрыска топлива в автомобиле Ford. Существуют различные модели LM386, которые имеют несколько разные характеристики. Давайте двигаться вперед и четко знать об аудио усилителе LM386, схеме контактов, функциях, спецификациях и приложениях.

Это низковольтный усилитель мощности, разработанный исключительно для применения в потребительских приложениях с минимальным напряжением. Это мини-8-контактный DIP-корпус с размерами корпуса 9,60 мм × 6,35 мм. Первоначально коэффициент усиления устройства сохраняется равным 20, но добавление внешних компонентов, таких как конденсатор и резистор, между 1 и 8 контактами увеличит значения коэффициента усиления с 20 до 200.

Выход автоматически смещается на половину предоставленного напряжения, тогда как входы заземлены. Для создания аудиоусилителя на основе LM386 достаточно всего нескольких компонентов резисторов и конденсаторов. Микросхема также может быть преобразована в осциллятор, способный выдавать прямоугольные или синусоидальные волны. В основном существует три типа микросхем LM386 с разной номинальной мощностью:

• LM386N-1 обеспечивает мощность 0,325 Вт
• LM386N-3 обеспечивает мощность 0,700 Вт
• LM386N-4 обеспечивает мощность 1,00 Вт

Электрические характеристики и особенности

Особенности LM386 :

• Работает от батарей
• Требуется несколько компонентов для изготовления устройства
• Широкий диапазон источников питания (4–12 В или 5–18 В)
• Минимальный ток потребления 4 мА
• Коэффициент усиления по напряжению изменяется в диапазоне от 20 до 200
• Он имеет вход как привязанный к земле
• Минимальный уровень искажений всего 0,2%
• Он также доступен в 8-контактном корпусе MSOP вместе с корпусом DIP
.

Согласно спецификации LM386 , электрические характеристики LM386:

Конфигурация контактов

Поскольку LM386 имеет 8-контактный DIP-корпус, конфигурацию контактов этой ИС можно объяснить следующим образом. Здесь мы подробно обсудим все контакты и их функциональность.

Схема выводов LM386

Контакты 1 и 8 – Это контакты регулировки усиления, где усиление чипа внутренне установлено на 20, но добавление внешних компонентов, таких как конденсатор и резистор, между этими контактами увеличит значения усиления с От 20 до 200. Для достижения максимального усиления используется конденсатор емкостью 10 мкФ.

Контакт 2 и контакт 3 – Они считаются входными контактами для аудиосигналов. Здесь контакт 3 является положительным выводом, на который подается требуемый сигнал, который должен быть усилен, а контакт 2 является отрицательным выводом и соединен с землей. Входной сигнал подается на клемму +ve через потенциометр 100k, и это соединение работает как ручка регулировки громкости. Кроме того, добавлен конденсатор емкостью 0,1 мкФ, чтобы устранить любой коэффициент постоянного тока во входном сигнале.

Контакт 4 и контакт 6 – Эти контакты подают питание на LM386 IC , один подключен к +Vcc, а другой к земле. Диапазон питания этой микросхемы составляет от 5 до 12 В.

Контакт 5 – Выходной сигнал поступает через контакт 5 и представляет собой усиленный аудиосигнал. Поскольку выходной сигнал состоит как из компонентов постоянного, так и переменного тока, нам необходимо устранить фактор постоянного тока, и это можно сделать, вставив конденсатор емкостью 220 мкФ.

В дополнение к этому, цепь резистора 10 кОм и конденсатора 0,05 мкФ используется в качестве фильтра для устранения любых шумов или колебаний. И эта схема называется сетью Цобеля.

Контакт 7 — это клемма обхода. Его можно либо заземлить через конденсатор, либо оставить открытым.

Подробная конфигурация контактов LM386 :

Схема аудиоусилителя LM386 и работа

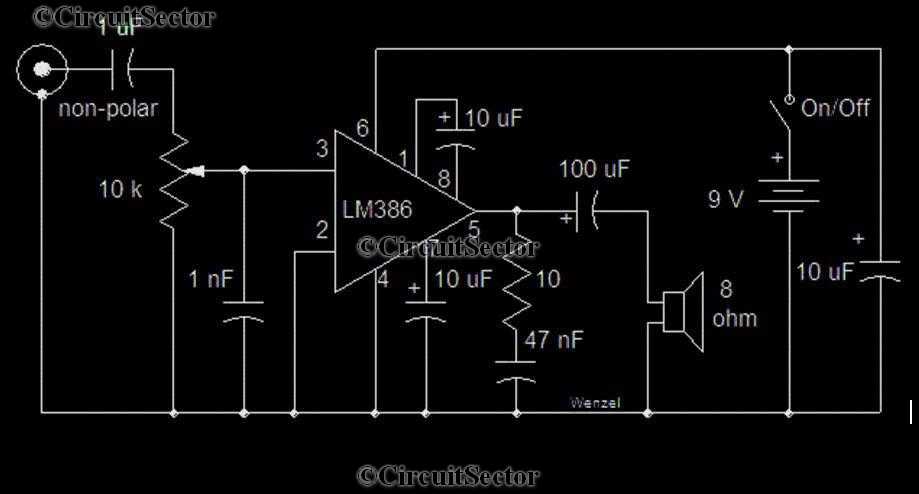

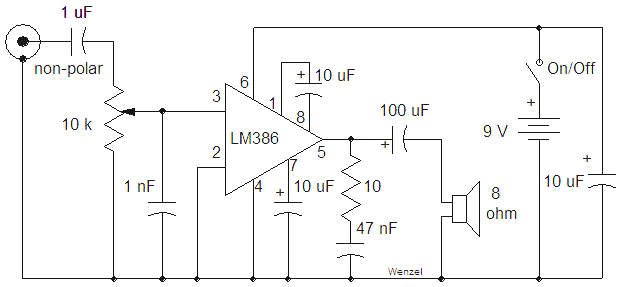

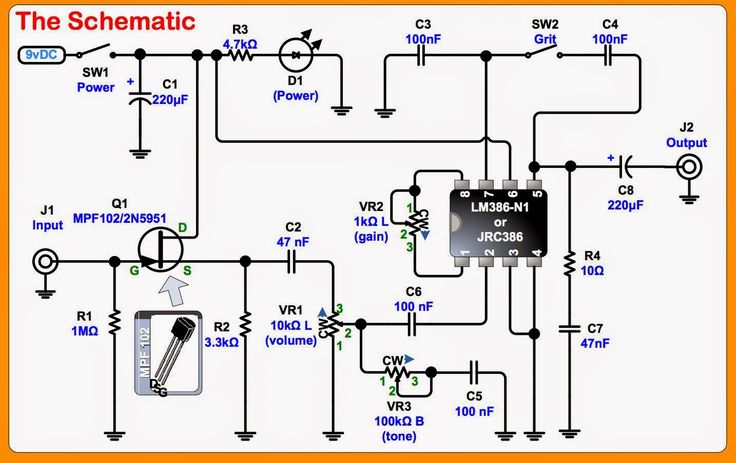

Принципиальная схема

С первой схемой, упомянутой ниже, может быть достигнуто усиление 200, а со средней схемой может быть достигнуто усиление 50. При выборе последней схемы может получиться усиление приблизительно 5 дБ. Чтобы получить усиление 5 дБ, резистор и конденсатор должны быть подключены между контактами 1 и 5. Как мы уже обсуждали, усиление можно регулировать в диапазоне от 20 до 200, вставив последовательно с конденсатором потенциометр 4K7.

Дополнительные коэффициенты смещения также можно устранить, включив холостой вход резистора от земли. Кроме того, весь коэффициент смещения устраняется, когда вход подключается с помощью конденсатора. Когда коэффициент усиления схемы установлен на 200, важно использовать контакт 7 в качестве клеммы обхода через конденсатор 0,1 мкФ, и это обеспечивает стабильность за счет снижения шума и колебаний. Как указано выше, когда усиление составляет 5 дБ, это называется сетью усиления басов. Выходная мощность составит 550 МВт при подключении громкоговорителя с импедансом 16 Ом.

LM386 — усилитель мощности звука, который также работает как операционный усилитель. Это означает, что он настроен как генератор мощности в будильнике, а также, когда добавлены переключатели, он обеспечивает многотональность.

Итак, это усилитель звука на базе LM386: схема и работа .

Перейдите по этой ссылке, чтобы узнать больше об операционных усилителях MCQ. когда контакты настройки усиления разомкнуты, коэффициент усиления будет равен 20, и он устанавливается внутренним сопротивлением 1,35 кВт, или же между контактами настройки усиления, когда размещается конденсатор, это обходит внутренние сопротивления, и усиление достигает 200.

Регулировка усиления также может быть достигнута за счет емкостной связи или создания цепи на полевых транзисторах между землей и контактом 1. Чтобы этот усилитель LM386 работал для требуемых приложений, другие компоненты также могут быть включены в параллельное соединение с резисторами обратной связи для добиться требуемых значений частотной характеристики и коэффициента усиления. Это регулятор усиления LM386.

Регулятор усиления LM386

Например, путем частотного формирования контура обратной связи можно усилить слабые сигналы в динамике. Это достигается за счет последовательного соединения контактов 1 и 5.

Смещение входа LM386

Из приведенной выше принципиальной схемы видно, что входы устройства смещены на землю с помощью резистора 50 кВт. Поскольку ток базы транзисторов на входе составляет 250 нА, они имеют 12,5 мВ, когда они находятся в открытом состоянии.

Когда сопротивление источника постоянного тока, питающего ИС, составляет >250кВт, это приводит к минимальному дополнительному смещению (которое составляет почти 2,5 мВ и 50 мВ на входе и выходе). Или же, когда сопротивление источника постоянного тока, который управляет ИС, составляет <10 кОм, тогда вход холостого хода будет поддерживать минимальное смещение.

Применение LM386

Принимая во внимание эту ИС, приложения этого устройства:

• Используются в линейных и ультразвуковых драйверах
• Системы внутренней связи
• Применяется в аудио- и радиоусилителях
• Звуковые схемы телевизора
• Используется для систем преобразования энергии
• Малые магнитофонные усилители

Список примеров проектов

С помощью этой ИС можно построить множество проектов LM386, и лишь немногие из них будут перечислены

• Радиосхема PC-FM
• Цепь внутренней связи
• Многотональная электрическая сирена
• Система ИК-детекторов

В целом исчерпывающая информация об усилителе LM386. Многие другие темы, которые необходимо знать, это что такое калькулятор LM386, компаратор LM386, альтернатива Lm386 и LM386 по сравнению с LM?

Усилитель мощности LM386: распиновка. Схема, техническое описание [FAQ]

Главная Продукт Технические статьи Усилитель мощности LM386: распиновка. Схема, техническое описание [FAQ]

Инфракрасный датчик скорости на базе LM567: простой способ проверить скорость

Цепь усилителя мощности LM386

Автор: Игги

Дата: 6 апреля 2022 г.

15148

LM386 — это аудиоусилитель IC . В этом блоге рассказывается о распиновке аудиоусилителя LM386 , техническом описании, эквиваленте, функциях и другой информации о том, как и где использовать это устройство.

Catalog

• Низкий уровень шума и схема с низким уровнем искажений
• Малый размер ( 8-штырьковый погружной комплект )
• Мощность покоя составляет всего 24 мВт при напряжении питания 6 В
• Потребляемый ток составляет всего 4мА в режиме ожидания
• Работает с широким диапазоном напряжения питания от 4В до 18В
• Для внешней схемы требуется всего несколько деталей
• Прирост напряжения от минимального до максимального от 20 до 200
• Также производится в VSSOP и SOIC 9Пакеты 0020.
• Максимальная выходная мощность LM386N-4 составляет 1000 мВт при 16 В
.

LM386 Приложения

• Сенсор
• Аудиоусилители для радиоприемников
• Усилитель для компьютеров, mp3-плееров и других музыкальных воспроизводящих устройств
• Игрушки
• Цепи датчиков
• Сигнал звуковой частоты Усиление
• Аудио предусилители

---

Цепь LM386

• Схема цепи

---

Пакет LM386

• ПДИП (П)

• СОИК (Д)

• ВССОП (ДГК)

---

LM386 Advantage

LM386 — это широко используемая микросхема усилителя звука, выпускаемая в 8-выводном корпусе, VSSOP, SOIC и других корпусах. ИС в основном предназначена для коммерческих приложений с низким напряжением, помимо коммерческих приложений, она также является известной ИС среди любителей электроники и экспериментаторов. Внутренний коэффициент усиления микросхемы установлен на 20, но его можно отрегулировать, подключив резистор и конденсатор последовательно между контактами 1 и 8. С помощью этой процедуры пользователь может регулировать коэффициент усиления в диапазоне от 20 до 200. Из-за небольшого размер, низкий ток покоя и низкое напряжение, эта ИС идеально подходит для использования в самых разных портативных приложениях и устройствах с батарейным питанием.

---

Эквивалент LM386

Некоторые альтернативные микросхемы, которые вы можете использовать: LM380 , TDA2822M , NJM2073 и

9 MC3. Упомянутые здесь микросхемы не являются точной заменой LM386 , потому что их внутренняя и внешняя схемы различны, но если вы ищете 8-контактные микросхемы, которые работают при том же напряжении и требуют низких внешних компонентов, а также обеспечивают такой же выход, то вы можете посмотреть для этих ИС.

---

Как безопасно долго запускать LM386 в цепи

Чтобы обеспечить долгосрочную и стабильную работу LM386, рекомендуется не использовать микросхему с напряжением более 18 В постоянного тока. Всегда дважды проверяйте соединение в цепи, чтобы избежать случайного короткого замыкания, белая пайка убедитесь, что ИС не получит больше тепла, чем рекомендуется при пайке. Убедитесь, что разъемы питания микросхемы подключены с соблюдением полярности, не используйте микросхему при температуре ниже 0 и выше +70 градусов по Цельсию и всегда храните микросхему при температуре выше -65 градусов по Цельсию и ниже +150 градусов по Цельсию.

---

LM386 Производитель

Texas Instruments Inc. (TI)  — американская технологическая компания, которая разрабатывает и производит полупроводники и различные интегральные схемы, которые она продает разработчикам и производителям электроники по всему миру. Штаб-квартира находится в Далласе, штат Техас, США. TI входит в десятку крупнейших полупроводниковых компаний мира по объему продаж. Основное внимание Texas Instruments уделяет разработке аналоговых микросхем и встроенных процессоров, на которые приходится более 80% их доходов. TI также производит технологию цифровой обработки света (DLP) и продукты для образовательных технологий, включая калькуляторы, микроконтроллеры и многоядерные процессоры. На сегодняшний день TI имеет более 43 000 патентов по всему миру.

---

Компонент Технический паспорт

LM386 Технический паспорт

---
