На основе интегральной микросхемы LM3914 производителя National Semiconductors можно конструировать различные светодиодные индикаторы, имеющие линейную шкалу. Основой LM3914 является 10 компараторов.
Входной сигнал через операционный усилитель подается на инверсные входы компараторов LM3914, а прямые входы их подключены к резисторному делителю напряжения. Десять выходов являются выходами компараторов, к которым подключаются светодиоды.
Выбор работы индикации: либо режим «столбик», это когда с изменением уровня входного сигнала меняется количество светящихся светодиодов, либо режим «точка», то есть с изменением уровня сигнала, перемещаясь по линейке светится только один светодиод.
Назначение выводов LM3914:
- 1, 10…18 — выходы.
- 2 — минус питания.
- 3 — плюс источника питания от 3…18 вольт.
- 4 — на данный вывод подается напряжение, величина которого определяет нижний уровень индикации. Допустимый уровень от Uн.min. = 0 до Uн.max. = (Uпит. – 1,5В.)
- 5 — на данный вывод подается входной сигнал.
- 6 — на данный вывод подается напряжение, величина которого определяет верхний уровень индикации. Допустимый уровень от Uв.min. = 0 до Uв.max. = (Uпит. – 1,5В.)
- 7, 8 — выводы для регулирования тока, протекающего через светодиоды.
- 9 — вывод отвечает за режим работы индикации («точка» или «столбик»)
Шаг переключения от одного светодиода к другому автоматически высчитывается микросхемой. Шаг будет равен (Uв. – Uн.)/10.
Алгоритм работы индикатора на микросхеме LM3914
До тех пор, пока на ножке Uвх. сигнал ниже по сравнению с напряжением на выводе Uн., светодиоды не горят. Как только входной сигнал сравняется с Uн. – загорится светодиод HL1. При последующем увеличение сигнала на величину (Uв. – Uн.)/10, в режиме «точка» выключается HL1 и одновременно загорается HL2.
Микросхема LM3914 спроектирована для создания светодиодных индикаторов с линейной шкалой, и поэтому резисторы в составе делителя обладают одинаковым сопротивлением. Микросхема имеет источник опорного напряжения в 1,25 вольт. С помощью подключения дополнительно 2-х резисторов можно добиться увеличения опорного напряжения (не более Uпит. — 2 вольта; максимум 12 вольт).
Расчет опорного напряжения можно выполнить по следующей формуле:
Uоп = (R2/R1+1)*1,25В + Iв*R2, где
- R1 — резистор, подключаемый к ножкам 7 и 8 микросхемы LM3914.
- R2 — резистор, подключаемый между ножками 8 и минусом питания схемы.
- Iв – сила тока на ножке 8 микросхемы (около 100 мкА)
Для выбора одного из двух режимов работы нужно сделать следующее:
Инвертор 12 В/ 220 В
Инвертор с чистой синусоидой, может обеспечивать питание переменно…
Подробнее
- Режим «точка» — вывод 9 подключить к минусу питания или оставить неподключенным.
- Режим «столбик» — вывод 9 подсоединить к плюсу питания микросхемы.
Технические характеристики микросхемы LM3914

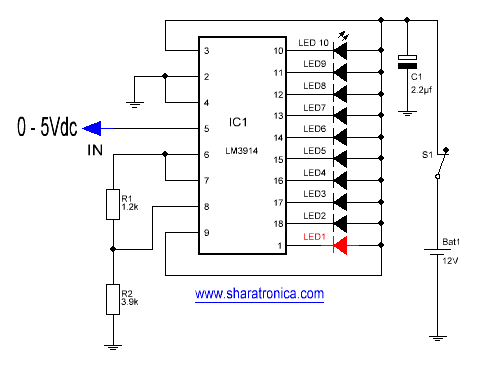

Стандартная схема подключения входного напряжения на микросхему LM3914
В зависимости от величины входного напряжения Uвх, необходимо подобрать сопротивление R1, при котором будет светиться верхний по шкале светодиод. Данное сопротивление можно вычислить по формуле: R1 = R2(Uвх/1,25 — 1).
Посредством включения резистора R3 можно добиться регулирования тока протекающего через светодиоды.
Скачать datasheet LM3914 (1,6 MiB, скачано: 6 121)
Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…
Подробнее
Categories Справочник Tags LM3914
Отправить сообщение об ошибке.
Схемы на основе LM3914 и LM3914N
Я люблю слушать музыку.
И делаю приспособления для светомузыки. Кроме того можно использовать для отображения уровеня мощности звука, это выглядит красиво.
Данные электронные изделия можно приобрести в магазине разных стилей и готовых к использованию.
Для работы светодиодов в качестве светомузыки используют IC LM3914, потому что это удобно, легко изменять.
Ниже я покажу схемы, которые используют эту IC.
Иногда вы ищете идеи по этому.
Например: мигалками группы, чтобы украсить елку, экзотические и уникальные варианты.
Индикация схемы измерителя VU 10 с использованием LM3914
Это цепь, которая применяется часто в используемых стандартов. В интегральной схеме LM3914 является преимуществом диапазон напряжения. Это разделение на четыре ноги. Напряжение на ножке 6 является низким и разделителем опорного напряжения.
При повышении мощности питания цепи звуковой сигнал через диод D1 который пропускает только положительный сигнал проходя через C1 и R1 фильтр сигнал сглаживается.
Затем мощность света направляется через R2 доступ к входному контакту 5 IC, IC для отображения сигнала начинается от выходного контакта 1 или LED1 прилежащей к ноге 10 или LED10. Вы можете выбрать две формы отображения в виде отображения полосы или точечное отображение, для этого необходимо использовать переключатель S1. VR1, который изменяет напряжение IC и R3 текущей функции ограничения вывода. Если значение в котором R3 LED1-LED10 очень светлые.
Примечание: Вот особенности LM3914
-Диски светодиоды, LCDs или вакуумные флуоресцентные лампы
-Линейный или точка режим отображения внешне выбираемые пользователем
-Расширяемая дисплеев 100 шагов
-Внутренние напряжения от 1.2V- 12V
-Работает с одной поставки менее чем 3V
-Выходной ток программируемых диодов от 2 мА до 30 мА
-Нет мультиплекс коммутации или взаимодействие между выходами
-Ввод выдерживает 35V без повреждения или отказа выходов
-Светодиодные драйвера выходы являются регулируемых, открытой токосъемников
-Выходы могут взаимодействовать с логики TTL или CMOS
Внутренний делитель 10-шаг является плавающей и может ссылаться на широкий диапазон напряжений
Светодиодный измеритель VU на IC LM3914
В цепи светодиодного измерителя VU используем IC1 LM3914 и транзистор BC109C, по цепи будет шоу уровеня звукового сигнала (мощность музыка) — «дБ» в шести уровне светодиодный дисплей, или также известен как VU-ИЗМЕРИТЕЛЕМ.
Светомузыка на основе LM3914
Это просто свет, запустив музыку на вход этой цепи не трудно, при помощи нескольких аксессуаров. Может подключаться к выходу CD или магнитофона.
Функционирование цепи. Начинает ввод через VR1. Схема будет функционировать нормально, при поступлении сигнала. D1 пропускает только положительные сигналы, для активации Q1. Сигнал распространяется через Q1 ввода 5 IC1. По C1 идет задержка IC не включает светодиод (подключенных к выходной. IC1) немедленно.
Можно измерить напряжение на контакте 5 IC1 отображения светодиод на контакты 1-19 IC, который находится в пределах диапазона.
по сравнению с несколько стандартных цепей напряжения. Цепи могут действовать эффективно. В R1, который будет определять, тока, протекающего через светодиод. Чтобы предотвратить повреждение LED.
Использование должен быть подключен к входу цепи. Разъемы динамика, измените значение R3 10 k и IC1 можно выбрать для отображения двух типов «Полоса», когда контакт 9 подключен к источнику питания. Чтобы показывалось движение точек на 9-контакте понизить напряжение.
Моргание света с помощью музыки с стерео мультисистемы.
Эта схема используется во многом оборудовании. Вы можете выбрать запуск линии или запустить с точкой.
Функционирование цепи. Основное устройство IC номер LM3914N готов показать эффекты мощности, как линия или точку. IC1 и IC2 аналогичные цепи R2, R3, VR1 подключены методом разделения напряжения на, через D1 5 ПИН. R1 и C1 являются ожидания задержки. Входной контакт 5 чтобы не скоро исчезнут. Сигнал для вывода каждого IC pin подключен к трем LED для ограничения потока.
<<< Схемы электрические
LM3914N-1/NOPB Цена — LM3914N-1/NOPB на складе 100 шагов
● Внутреннее опорное напряжение от 1,2 В до 12 В
● Работает с однополярным питанием менее 3 В.
● Входы работают на землю
● Выходной ток Программируется от 2 мА до 30 мА
● Без мультиплексного переключения или взаимодействия между выходами
● Вход выдерживает ±35 В без повреждения или ложных выходов
● Выходы драйвера светодиодов регулируются по току, открытые коллекторы
● Выходы могут взаимодействовать с TTL или CMOS-логикой
● Внутренний 10-шаговый делитель является плавающим и может быть привязан к широкому диапазону напряжений
ОПИСАНИЕ
LM3914 представляет собой монолитную интегральную схему, которая воспринимает аналоговые уровни напряжения и управляет 10 светодиодами, обеспечивая аналоговый дисплей.
Один контакт меняет отображение с движущейся точки на гистограмму. Подача тока на светодиоды регулируется и программируется, что устраняет необходимость в резисторах. Эта функция позволяет работать всей системе при напряжении менее 3 В.
Схема содержит собственное регулируемое опорное значение и точный 10-ступенчатый делитель напряжения. Входной буфер с низким током смещения принимает сигналы на землю или V-, но не требует защиты от входных сигналов 35 В выше или ниже земли. Буфер управляет 10 отдельными компараторами, связанными с делителем точности. Таким образом, нелинейность показаний обычно может поддерживаться на уровне 1/2% даже в широком диапазоне температур.
Универсальность была разработана в LM3914 таким образом, чтобы контроллер, визуальная сигнализация и расширенные функции весов легко добавлялись к системе отображения. Схема может управлять светодиодами многих цветов или слаботочными лампами накаливания. Многие LM3914s могут быть «связаны» для формирования дисплеев от 20 до более 100 сегментов.
Оба конца делителя напряжения доступны снаружи, так что 2 драйвера могут быть превращены в измеритель с нулевым центром.
LM3914 очень легко применять в качестве Схема аналогового измерителя. Полномасштабному измерителю на 1,2 В требуется только 1 резистор и один источник питания от 3 до 15 В в дополнение к 10 светодиодам дисплея. Если 1 резистор является потенциометром, он становится регулятором яркости светодиода. Упрощенная блок-схема иллюстрирует это чрезвычайно простая внешняя схема.
В точечном режиме между сегментами наблюдается небольшое перекрытие или «затухание» (около 1 мВ). Это гарантирует, что все светодиоды никогда не будут «ВЫКЛЮЧЕНЫ», и, таким образом, исключается любая неоднозначная индикация. Возможны различные новые дисплеи.
Универсальность дисплея во многом обусловлена тем, что все выходные сигналы представляют собой отдельные регулируемые токи постоянного тока. Различные эффекты могут быть достигнуты путем модуляции этих токов. Отдельные выходы могут одновременно управлять как транзистором, так и светодиодом, поэтому могут выполняться функции контроллера, включая «ступенчатое» управление.
LM3914 также может выступать в роли программиста или секвенсера.
LM3914 рассчитан на работу при температуре от 0℃ до +70℃. LM3914N-1 доступен в 18-выводном корпусе PDIP (NFK).
Нижеследующее типичное приложение иллюстрирует настройку опорного значения до желаемого значения и надлежащее заземление
для точной работы и предотвращения колебаний.
Техническое описание LM3914N-1 — LM3914 — Драйвер дисплея с точками/полосами, упаковка: Mdip, Pin Nb=18
Детали, техническое описание, цитата по номеру детали: LM3914N-1
| Часть | LM3914N-1 |
| Категория | Оптоэлектроника => Драйверы/контроллеры => Светодиоды |
| Название | Драйверы светодиодов |
| Описание | LM3914 — Драйвер дисплея с точками и полосами, упаковка: Mdip, № контакта = 18 |
| Компания | Национальная полупроводниковая корпорация |
| Спецификация | Скачать LM3914Н-1 Технический паспорт |
Крест. | Аналогичные детали: LM3914N, LM3914N-1/NOPB, LM3915N-1, LM3915N-1/NOPB |
| Цитата |
Где купить |
| Функции, применение |
| Это монолитная интегральная схема, которая измеряет аналоговые уровни напряжения и управляет 10 светодиодами, обеспечивая линейный аналоговый дисплей. Один контакт меняет отображение с движущейся точки на гистограмму. Подача тока на светодиоды регулируется и программируется, что устраняет необходимость в резисторах. Эта функция позволяет работать всей системе при напряжении менее 3 В. Схема содержит собственное регулируемое опорное напряжение и точный 10-ступенчатый делитель напряжения. Входной буфер с низким током смещения принимает сигналы на землю или V-, но не требует защиты от входных сигналов 35 В выше или ниже земли. Буфер управляет 10 отдельными компараторами, связанными с делителем точности.  Это гарантирует, что все светодиоды никогда не будут «ВЫКЛЮЧЕНЫ», и, таким образом, исключается любая неоднозначная индикация. Возможны различные новые дисплеи. Большая часть гибкости дисплея проистекает из того факта, что все выходы являются отдельными, регулируемыми постоянными токами. Различные эффекты могут быть достигнуты путем модуляции этих токов. Отдельные выходы могут одновременно управлять как транзистором, так и светодиодом, поэтому могут выполняться функции контроллера, включая «ступенчатое» управление. LM3914 также может выступать в роли программатора или секвенсора. LM3914 рассчитан на работу от до +70C. LM3914N-1 доступен в литом (N) корпусе с 18 выводами. Следующий типичный пример иллюстрирует регулировку опорного значения до желаемого значения и надлежащее заземление для точной работы и предотвращения колебаний.
Характеристики Приводы Светодиоды, ЖК-дисплеи или вакуумные люминесцентные лампы Режим отображения в виде полос или точек выбирается пользователем извне Расширяется до 100 ступеней отображения Внутреннее опорное напряжение от до 12 В Работает с однополярным питанием менее 3 В Входы работают на землю Выходной ток программируется от мА Нет мультиплексирования переключение или взаимодействие между выходами Вход выдерживает напряжение 35 В без повреждений или ложных выходов. Примечание. Метод заземления является типичным для всех применений. Танталовый алюминиевый электролитический конденсатор 2,2 Ф необходим, если провода питания светодиода имеют длину 6 дюймов или больше. Если требуются устройства, указанные в военных/аэрокосмических целях, обратитесь в офис продаж/дистрибьюторов National Semiconductor для получения информации о наличии и спецификациях. Рассеиваемая мощность (Примечание 6) Формованное DIP (N) Напряжение питания на выходе Драйверы Перенапряжение входного сигнала (Примечание 4) Напряжение делителя до V+ Эталонный ток нагрузки 10 мА Диапазон температур хранения до +150C Информация о пайке Пайка в корпусе Dual-In-Line (10 секунд) 260C Пакет с пластиковым чип-носителем Паровая фаза (60 секунд) 215C Инфракрасный (15 секунд) 220C См. AN-450 «Монтаж на поверхности» Методы и их влияние на надежность изделия» для других методов пайки устройств поверхностного монтажа. Параметр Напряжение смещения компаратора, буфер и первый компаратор Напряжение смещения, буфер и любой другой коэффициент усиления компаратора (ILED/VIN) Входной ток смещения (на контакте 5) Входной сигнал Перенапряжение ДЕЛИТЕЛЬ НАПРЯЖЕНИЯ Точность сопротивления делителя ЗАДАНИЕ НАПРЯЖЕНИЯ Выходное напряжение Регулирование линии Регулирование нагрузки Выход Изменение напряжения с регулировкой температуры. Ток на контакте. ВЫХОДНЫЕ ДРАЙВЕРЫ. Ток светодиода. (REF) = 20 В, IL(REF) V+ = VLED = 5 В, IL(REF) 1 мА ILED 2 мА VLED 5 В 2 В VLED 17 В ILED 20 мА ILED 2 мА ILED 20 мА Контакты 1018 Контакт 0,1 мА IL(REF) 4 мА , V+ = VLED 0,1 мА IL(REF) 4 мA, V+ = VLED TA +70C, IL(REF) = 1 мA, 5V V %/V % A Total, Pin to 4 (Примечание % 0V VRLO = VRHI 12V, ILED мА 0 В VRLO = VRHI 12 В, ILED 1 мА IL(REF) = 2 мА, ILED мА 0 В VIN 1,5 В Нет изменений на дисплее мВ мА/мВ нА V Co Условия (Примечание 2) Мин Тип Макс Единицы ILED(ON) = 20 мА, VLED = 5 В, ILED 2 мА ILED = 2,0 мА, IL(REF) 0,4 мА (Штриховой режим) (Примечание 5) (Точечный режим) (Примечание 5) Примечание 1. |
Выходы драйвера светодиодов регулируются по току, с открытым коллектором. Выходы могут взаимодействовать с логикой TTL или CMOS. напряжения
Абсолютные максимальные значения указывают пределы, за пределами которых может произойти повреждение устройства. Рабочие рейтинги указывают условия, при которых устройство работает, но не гарантируют конкретных пределов производительности. Электрические характеристики указывают электрические характеристики постоянного и переменного тока при определенных условиях испытаний, которые гарантируют определенные пределы производительности. Это предполагает, что устройство находится в пределах рабочих рейтингов. Спецификации не гарантируются для параметров, для которых не задан предел, однако типичное значение является хорошим показателем производительности устройства.
