Как работает модуль датчика освещенности на основе LM393 и GL5528. Какие возможности открывает использование этого модуля с Arduino. Как правильно подключить и настроить датчик освещенности LM393 для различных проектов автоматизации.
Принцип работы модуля датчика освещенности LM393
Модуль датчика освещенности LM393 представляет собой компактное устройство для измерения уровня освещенности. Основными компонентами модуля являются:
- Фоторезистор GL5528 — чувствительный элемент, меняющий свое сопротивление в зависимости от освещенности
- Компаратор LM393 — микросхема для сравнения уровня сигнала с пороговым значением
- Подстроечный резистор — для регулировки порога срабатывания
- Светодиоды — индикация питания и срабатывания цифрового выхода
При изменении освещенности меняется сопротивление фоторезистора GL5528. Это вызывает изменение напряжения на входе компаратора LM393. Когда напряжение превышает пороговое значение, компаратор переключает состояние цифрового выхода.
Технические характеристики модуля LM393
Основные параметры модуля датчика освещенности LM393:
- Напряжение питания: 3.3-5.5 В
- Потребляемый ток: 15 мА
- Цифровой выход: TTL-совместимый (0/1)
- Аналоговый выход: 0..Vcc
- Рабочая температура: 0..+70°C
- Размеры: 32×14 мм
- Вес: 3 г
Компаратор LM393 имеет следующие характеристики:
- Тип: прецизионный
- Количество компараторов: 2
- Время отклика: 1.3 мкс
- Диапазон питания: ±1.0..±18 В
Подключение модуля LM393 к Arduino
Для работы с Arduino модуль LM393 подключается следующим образом:
- VCC — к выводу 5V Arduino
- GND — к выводу GND Arduino
- DO — к любому цифровому пину Arduino
- AO — к любому аналоговому пину Arduino
Цифровой выход DO позволяет определить превышение порогового уровня освещенности. Аналоговый выход AO дает возможность измерять текущий уровень освещенности.
Применение датчика освещенности в проектах Arduino
Модуль LM393 открывает широкие возможности для создания различных проектов на базе Arduino:
- Автоматическое включение освещения при наступлении темноты
- Системы безопасности с реакцией на изменение освещенности
- Управление жалюзи в зависимости от уровня естественного света
- Контроль работы осветительных приборов
- Создание световых эффектов, реагирующих на окружающее освещение
Простота подключения и настройки делает модуль LM393 отличным выбором для обучения основам работы с датчиками в Arduino-проектах.
Программирование Arduino для работы с датчиком LM393
Базовый скетч для считывания данных с модуля LM393 выглядит следующим образом:
«`cpp const int digitalPin = 2; // Цифровой выход подключен к пину 2 const int analogPin = A0; // Аналоговый выход подключен к пину A0 void setup() { Serial.begin(9600); pinMode(digitalPin, INPUT); } void loop() { int digitalValue = digitalRead(digitalPin); int analogValue = analogRead(analogPin); Serial.print(«Digital: «); Serial.print(digitalValue); Serial.print(«, Analog: «); Serial.println(analogValue); delay(1000); } «`Калибровка и настройка чувствительности датчика LM393
Для корректной работы модуля LM393 в конкретных условиях может потребоваться калибровка. Как ее выполнить:
- Подключите модуль к Arduino и загрузите базовый скетч
- Откройте Serial Monitor и наблюдайте за показаниями при различном освещении
- Определите пороговое значение для вашей задачи
- С помощью подстроечного резистора на модуле отрегулируйте момент переключения цифрового выхода
- При необходимости скорректируйте пороговое значение в скетче для аналогового выхода
Правильная калибровка позволит датчику корректно реагировать на изменения освещенности в вашем проекте.
Расширенные возможности использования модуля LM393
Помимо базового применения для измерения освещенности, модуль LM393 может использоваться в более сложных сценариях:
- Определение цвета объектов путем анализа отраженного света

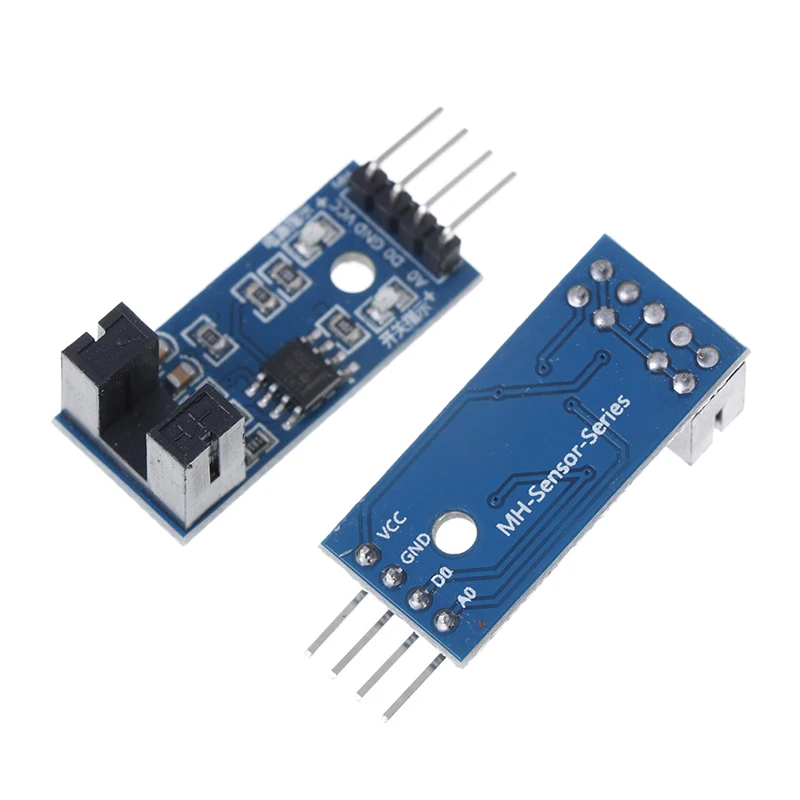

- Создание простых оптических энкодеров для измерения вращения
- Детектирование препятствий в роботехнике
- Измерение мутности жидкостей
- Контроль уровня задымленности
Для реализации этих задач может потребоваться дополнительное оборудование и более сложные алгоритмы обработки данных с датчика.
Сравнение модуля LM393 с другими датчиками освещенности
Модуль на основе LM393 имеет свои преимущества и недостатки по сравнению с другими типами датчиков освещенности:
| Параметр | LM393 + GL5528 | Фотодиод | Цифровой датчик BH1750 |
|---|---|---|---|
| Чувствительность | Средняя | Высокая | Высокая |
| Линейность | Нелинейная характеристика | Линейная характеристика | Линейная характеристика |
| Точность измерений | Средняя | Высокая | Очень высокая |
| Простота использования | Высокая | Средняя | Высокая |
| Стоимость | Низкая | Средняя | Высокая |
Выбор конкретного типа датчика зависит от требований проекта к точности, бюджета и сложности реализации.
Дополнительные рекомендации по работе с модулем LM393
Для получения наилучших результатов при работе с модулем LM393 следует учитывать несколько важных моментов:- Размещайте датчик вдали от источников электромагнитных помех
- Используйте стабилизированное питание для уменьшения шумов
- При необходимости применяйте дополнительную фильтрацию сигнала программно
- Учитывайте влияние температуры на характеристики фоторезистора
- Периодически проводите повторную калибровку для компенсации старения компонентов
Соблюдение этих рекомендаций поможет повысить стабильность и точность измерений в вашем проекте на базе Arduino и модуля LM393.

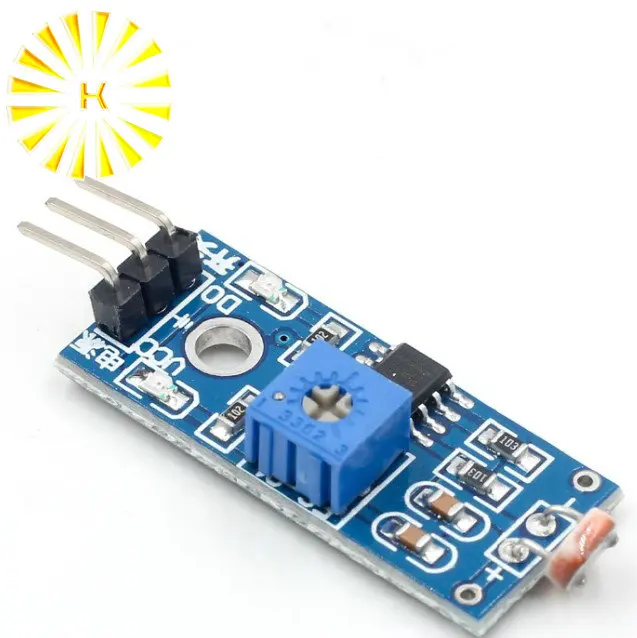

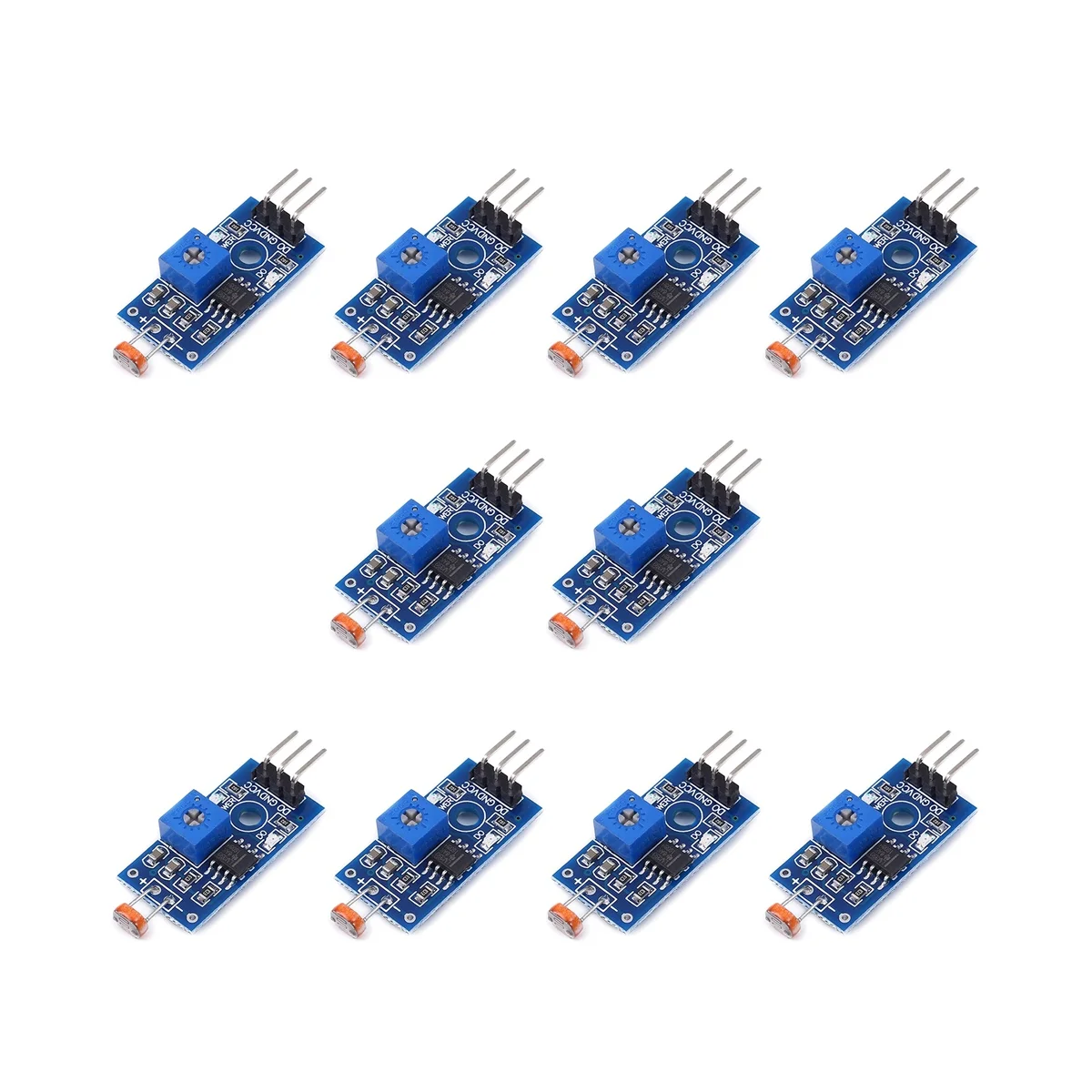

Модуль датчика освещенности LM393, GL5528
Модуль датчика освещенности SensorLight-GL5528 предназначен для совместного использования с устройствами, использующими платформу ARDUINO (Ардуино).
Рекомендуется для создания различных робототехнических проектов, обучения конструированию различных систем мехатроники и программированию, а также для конструкторских хобби.
- Модуль датчика освещенности предназначен для использования в автоматике управляющей включением освещения или в приборах контролирующих уровень освещенности.
- Датчик имеет два выхода: AO (аналоговый) и DO (цифровой).
- Аналоговый выход может подключаться непосредственно к входу АЦП Ардуино и использоваться для измерения уровня освещенности. С помощью программы в Ардуино можно задавать разные действия на разный уровень света.
- Для непосредственного измерения в схеме использован фоторезистор GL5528. При изменении освещенности от яркого света до темноты его сопротивление меняется от сотен Ом до нескольких Мегаом.
Это фиксирует электроника модуля и изменяет состояние выходов. - В качестве порогового элемента цифрового выхода использован компаратор LM393.
- В схеме установлены два светодиода: красный — индикатор наличия питания, зеленый — уровень 0 на выходе DO.
- Регулировка порога переключения цифрового выхода осуществляется подстроечным резистором на плате датчика.
Технические характеристики модуля SensorLight-GL5528
— Напряжение питания: +3.3 В ~ +5.5 В
— Потребляемый ток: 15 мА
— Формат сигнала цифрового выхода: TTL(0/1)
— Уровень сигнала аналогового выхода: 0..Vcc
— Подключается непосредственно к микроконтроллеру
— Рабочая температура: от 0 ° C ~ + 70 ° C
— Размеры: 32 x 14 мм
— Вес модуля: 3 грамма
— Диаметр монтажного отверстия: 3 мм
Спецификация на микросхему LM393:
— Тип компаратора: прецизионный (Precision)
— Количество компараторов в микросхеме LM393: 2 штуки
— Время отклика компаратора: 1.
3 мкс
— Тип выхода компаратора: CMOS, MOS, TTL, DTL, ECL
— Ток потребления компаратора: 1 мА
— Диапазон напряжения питания компаратора: от ± 1.0 В до ± 18 В
Посмотреть DataSheet микросхемы LM393 (формат PDF размер 144 КБ) =>>
Обозначение выводов модуля:
Вывод с меткой «VCC» –> плюс питания (+3.3V ~ +5.5V)
Вывод с меткой «GND» –> минус питания
Вывод с меткой «DO» –> цифровой выход (если уровень освещенности фоторезистора выше установленного порога, то формируется лог. 0)
Вывод с меткой «AO» –> аналоговый выход (напряжение на контакте A0 пропорционально освещенности фоторезистора)
Контроль освещенности:
При соединении аналогового выхода A0 с входом АЦП микроконтроллера, под управлением программы становится возможным контролировать работу различных источников света.
Например, такое применение возможно в парогенераторных котлах, газовых нагревателях воды и других приборах имеющих горелку.
