LM7805: подробный обзор популярного линейного стабилизатора напряжения на 5В

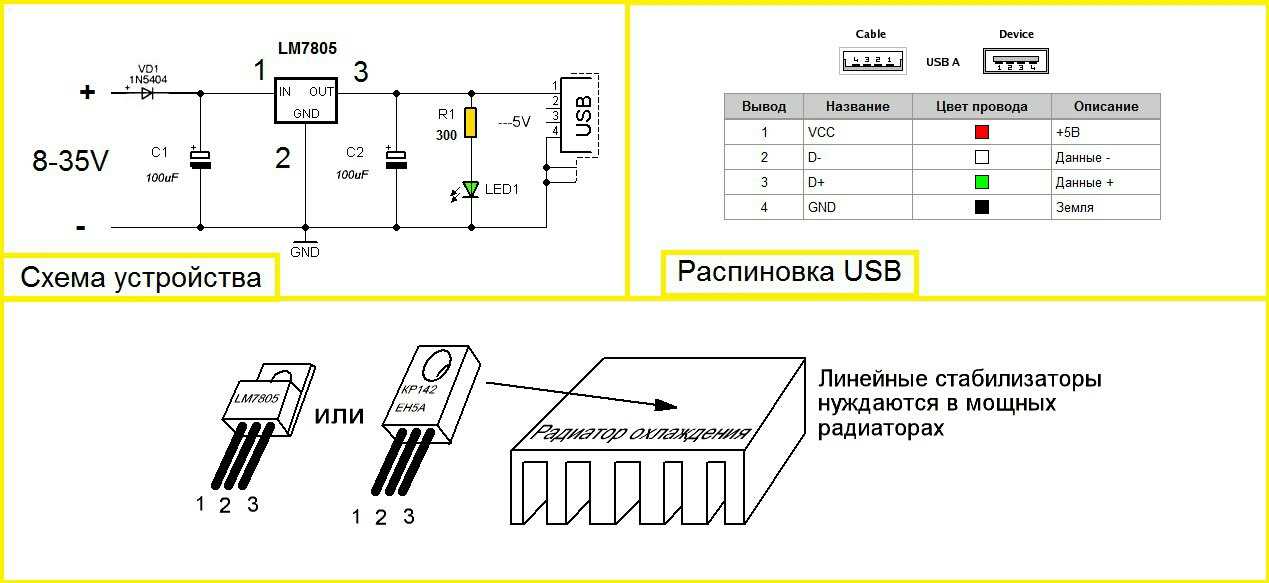

Основные элементы схемы:

• Входной конденсатор 0.33мкФ для фильтрации помех во входном напряжении.
• Собственно микросхема LM7805.
• Выходной конденсатор 0.1мкФ для улучшения переходных характеристик.

Входное напряжение подается на вывод 1, общий провод подключается к выводу 2, а стабилизированное выходное напряжение 5В снимается с вывода 3.

Особенности применения LM7805

При использовании LM7805 следует учитывать несколько важных моментов:

1. Минимальная разница между входным и выходным напряжением должна составлять 2-3В для нормальной работы.
2. При больших токах нагрузки необходимо использовать радиатор для отвода тепла.
3. Входное напряжение не должно превышать 35В.
4. Для улучшения фильтрации помех рекомендуется устанавливать керамические конденсаторы рядом с выводами микросхемы.
5. При большой разнице между входным и выходным напряжением эффективность LM7805 снижается из-за рассеивания избыточной мощности в виде тепла.

Соблюдение этих правил позволит обеспечить стабильную и надежную работу LM7805 в вашей схеме.

Области применения LM7805

Благодаря своей простоте и надежности, LM7805 нашла широкое применение в различных электронных устройствах:

• Источники питания для микроконтроллеров и цифровых схем
• Зарядные устройства для мобильных телефонов и планшетов
• Стабилизаторы напряжения в автомобильной электронике
• Лабораторные блоки питания
• Питание операционных усилителей и аудиосхем
• Стабилизация напряжения в измерительных приборах

LM7805 особенно удобна в прототипах и любительских проектах, где требуется быстро и просто организовать стабильное питание 5В.

Альтернативы и модификации LM7805

Помимо базовой версии LM7805 существуют различные модификации и альтернативы:

• LM7805A — версия с улучшенной точностью выходного напряжения (±2%)
• LM78L05 — маломощная версия на ток до 100мА
• LM2940-5.0 — версия с низким падением напряжения (около 0.5В)
• LM317 — регулируемый стабилизатор напряжения
• MC34063 — импульсный преобразователь с высоким КПД

Выбор конкретной микросхемы зависит от требований к точности, току нагрузки и эффективности в вашем устройстве.

Как проверить работоспособность LM7805

Для проверки исправности LM7805 можно выполнить следующие шаги:

1. Подключите LM7805 по типовой схеме включения.
2. Подайте на вход напряжение 9-12В от лабораторного блока питания.
3. Измерьте выходное напряжение мультиметром — оно должно составлять 5В ±4%.
4. Подключите нагрузку (например, резистор 100 Ом) к выходу.
5. Убедитесь, что выходное напряжение остается стабильным при изменении входного напряжения и тока нагрузки.

Если выходное напряжение сильно отличается от 5В или нестабильно, вероятно, микросхема неисправна и требует замены.

Часто задаваемые вопросы о LM7805

Какое максимальное входное напряжение можно подать на LM7805?

Максимальное входное напряжение для LM7805 составляет 35В. Однако на практике рекомендуется не превышать 25-30В для обеспечения надежной работы и снижения нагрева микросхемы.

Нужен ли радиатор для LM7805?

Необходимость радиатора зависит от входного напряжения и тока нагрузки. При небольшой разнице между входным и выходным напряжением и токе нагрузки до 100-200 мА радиатор обычно не требуется. При больших токах или значительной разнице напряжений использование радиатора обязательно.

Можно ли использовать LM7805 для зарядки Li-ion аккумуляторов?

Нет, LM7805 не подходит для прямой зарядки Li-ion аккумуляторов. Эти аккумуляторы требуют специальных зарядных устройств с контролем тока и напряжения. LM7805 может использоваться только как источник питания для специализированного контроллера заряда.

Какой аналог LM7805 лучше использовать для повышения КПД?

Для повышения КПД лучше использовать импульсные преобразователи напряжения, например, на основе микросхемы MC34063 или современных синхронных понижающих преобразователей. Они обеспечивают значительно меньшие потери энергии, особенно при большой разнице между входным и выходным напряжением.

Заключение

LM7805 — это надежный и простой в использовании линейный стабилизатор напряжения, который по-прежнему широко применяется в электронике. Несмотря на появление более эффективных импульсных преобразователей, LM7805 остается популярным выбором благодаря своей доступности, низкой стоимости и отсутствию высокочастотных помех.

Правильное применение LM7805 с учетом ее особенностей позволяет быстро и эффективно решить задачу стабилизации напряжения 5В в широком спектре электронных устройств.

LM7805: Обзор ИС регулятора напряжения

Электронным схемам иногда требуется стабильный источник питания для гармоничного функционирования других компонентов. Однако источник питания не всегда постоянен и требует регулирования для удовлетворения потребностей схемы. Стабилизаторы напряжения стабилизируют питание от нестабильного источника, чтобы на выходе получалась мощность с постоянным напряжением и током. В данном учебном пособии рассматривается принцип работы этих регуляторов с особым интересом к регулятору напряжения LM7805. Поэтому, если вы хотите узнать больше о микросхеме регулятора напряжения 7805, этот материал для вас.

Как следует из названия, LM7805 — это линейный регулятор напряжения промышленного стандарта. Он относится к устройствам 78xx с постоянным выходным напряжением. xx представляет собой значение выходного напряжения устройств семейства 78.

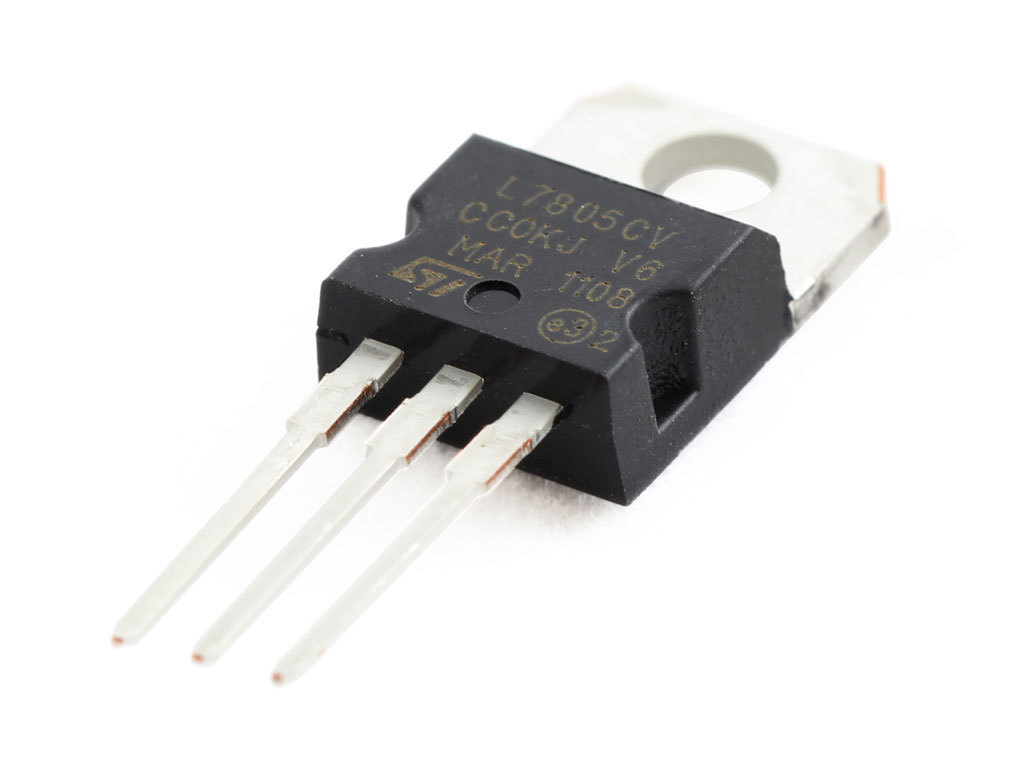

LM7805 — это трехтерминальная ИС линейного стабилизатора напряжения, работающая с переменным током. Это распространенный компонент в схемах, где требуются положительные регуляторы напряжения.

Регулятор 7805 выпускается в различных версиях. Версия TO-92 изготовлена из пластика и поэтому лучше работает в схемах с низким энергопотреблением. Версия T-O3 поставляется в цельнометаллическом корпусе для более легкого отвода тепла.

Схема микросхемы 7805

В регуляторе 7805 три вывода:

7805 IC pinout

Контакт 1

Это входной контакт для подачи нерегулируемого напряжения в схему.

Контакт 2

Контакт Ground соединяется с землей и является нейтральным, в отличие от входного и выходного контактов.

Вывод 3

Это выходной вывод, на который подается постоянное напряжение +5 В.

Во-первых, регулятор может обеспечивать выходной ток до 1,5 А. Типичное постоянное выходное напряжение составляет 5 В, но может варьироваться от 4,8 В до 5,2 В.

Во-вторых, регулятор также имеет функции ограничения тока и внутреннего охлаждения для предотвращения перегрузки схемы. Уникальная схема тепловой перегрузки внутри ИС 7805 автоматически отключает подачу напряжения, пока микросхема не остынет.

В-третьих, регулятор имеет отверстие в верхней части для подключения к радиатору для дальнейшего регулирования температуры.

Кроме того, минимальное входное напряжение должно составлять 7 В, а максимальное — 25 В для оптимального функционирования ИС.

Регулировка нагрузки ИС находится в диапазоне от 10 мВ до 50 мВ, превышение этих диапазонов приведет к сбоям в работе.

И наконец, температура спая не должна превышать 125 °C даже при достаточном теплоотводе.

Вот видео с более подробной информацией об ИС 7805.

ИС 7805 имеет множество применений, включая работу в качестве регулятора напряжения +5 В и обеспечение регулируемого выходного напряжения в схеме.

В этом разделе мы рассмотрим работу микросхемы в качестве регулятора напряжения 5 В и регулируемого выходного регулятора.

Регулятор напряжения 7805 может регулировать входящее напряжение и выдавать его на +5В. Он работает с двумя конденсаторами на концах цепи 7805-регулятора.

ИС 7805 в качестве регулятора напряжения 5 В

Входной конденсатор 0,22 мкФ необходим, если расстояние между фильтром источника питания и регулятором велико. Конденсатор на выходе отвечает за переходные характеристики, и вместе они помогают стабилизировать регулятор.

Для эффективной работы они должны находиться близко к регулятору и быть керамического типа.

Регулятор также может регулировать выходное напряжение до любого значения, которое вы пожелаете. На схеме ниже показана схема, необходимая для достижения таких результатов.

7805 как регулируемый регулятор выходного напряжения

Соответствующее входное напряжение должно находиться в диапазоне 9-25 В. Величина сопротивления двух резисторов определяет выходное напряжение схемы.

Поэтому регулировка сопротивления R1 и R2 регулирует выходное напряжение. Чтобы рассчитать значение сопротивления, используйте приведенную ниже формулу.

Схема состоит из:

ИС 7805 в цепи

230 В переменного тока поступает в трансформатор и преобразуется в колебательный постоянный ток в мостовом выпрямителе. Предохранитель ограничивает ток от трансформатора до 1А.

Конденсаторы фильтруют пульсации входящего тока на обоих концах цепи. Ветер с C1 — это 12 В постоянного тока без регулирования, и он поступает на регулятор напряжения, чтобы выйти в виде 5 В. Диод D1 защищает курс от всплеска тока и повреждения, поскольку он имеет обратное смещение.

Входное напряжение всегда должно быть больше, по крайней мере, на 2,5 В, чем выходное напряжение. Часть энергии также теряется в виде тепла, поэтому для ИС 78058 необходим теплоотвод.

Источник питания переменного тока более удобен, чем источник питания постоянного тока. Батареи постоянного тока нестабильны, так как часто разряжаются, что снижает выходное напряжение.

Помимо работы в качестве регулятора напряжения +5 В и регулируемого регулятора напряжения, LM7805 используется в схемах, где требуется:

Защита от обратного смещения

Регулируемый двойной источник питания

Постоянный выход +5В, например, микроконтроллеры, датчики и другие проекты.

Практические применения включают:

Зарядка батарей постоянного тока

Зарядные устройства для телефонов

Портативный CD-плеер

Источники бесперебойного питания (ИБП)

Батарея ИБП

 ИС 7805 является неотъемлемым компонентом в схемах, чувствительных к изменению напряжения. Используя несколько внешних устройств, вы также можете экспериментировать с регулятором в выбранном вами проекте.

Найдите нас здесь для приобретения необходимых компонентов или любых других вопросов.

LM7805: все о регуляторе напряжения

El LM7805 — регулятор напряжения., Но не путать с делителем напряжения о котором мы уже говорили в другой из наших предыдущих статей. Кроме того, это не просто стабилизатор напряжения, это один из наиболее часто используемых производителями в проектах DIY всех видов. Его функция, как следует из названия, состоит в том, чтобы регулировать сигнал напряжения цепи, в которую он встроен.

Компонент, который не всегда хорошо ценится и который иногда не используется во многих проектах. Но это вполне важно, если вам нужен стабильный сигнал напряжения. Особенно важен LM7805 при создании силовых схем для наших схем. Например, чтобы создать самодельный блок питания с определенными характеристиками, один из этих регуляторов не должен отсутствовать.

Индекс

• 1 Что такое регулятор напряжения?
• 2 Применение регуляторов напряжения
• 3 7805: распиновка и таблица данных
  • 3. 1 Другие модели
  • 3.2 Dónde Comprar
• 4 Интеграция с Arduino

Что такое регулятор напряжения?

Un напряжение или регулятор напряжения, такой как LM7805, представляет собой устройство, способное изменять сигнал напряжения он попадает на свой вход и выдает другой сигнал напряжения на своем выходе. На этом выходе напряжение обычно ниже и с определенными характеристиками, необходимыми для предотвращения рисков или для правильной работы цепи, в которую оно подается, если она чувствительна к колебаниям напряжения.

Для этого в регуляторе напряжения есть внутренняя схема с рядом резисторов и транзисторов биполярное соединение таким образом, чтобы можно было точно настроить сигнал напряжения подходящим образом Вы можете увидеть внутреннюю схему, которая интегрирована в корпус этого устройства на изображении выше.

Movilideas 10 единиц …

Нет оценок

На рынке есть много разных регуляторов напряженияда, большинство из них довольно дешево. Помимо LM7805 вы также найдете 7809, 7806, 7812 и т. Д. Из семейства 78xx. Хотя в этой статье мы остановимся на 7805, который является одним из самых популярных.

La разница между регулятором напряжения и делителем напряжение ясно. Делитель делит входное напряжение на несколько значений ниже, чем его выходное, но не корректирует сигнал для напряжения. С другой стороны, в регуляторе напряжения на выходе получается аналогичное напряжение, но с гораздо более точным сигналом, чем на его входах.

Применение регуляторов напряжения

Как вы понимаете, такую ​​микросхему, как LM7805, можно использовать для многих целей. Например, источники питания они обычно объединяют одну из серии 78xx. Фактически, блок питания, как мы объясняли в предыдущей статье, состоит из нескольких этапов:

• Трансформатор: можно преобразовать входное напряжение 220 В в подходящее из 12, 6, 5, 3, 3.3 или любое другое значение.
• Мостовой выпрямитель: тогда этот сигнал будет иметь правильное напряжение, но он останется альтернативным сигналом, после прохождения через этот мост отрицательный сигнал будет исключен.
• конденсаторы: теперь сигнал имеет форму холмика, то есть некоторых импульсов напряжения, которые при прохождении через конденсатор будут сглажены, представляя собой почти прямую линию.
• Регулятор напряжения: наконец, регулятор уточнит этот сигнал, чтобы сделать его полностью плоским и стабильным, то есть сделать его сигналом постоянного тока.

Другой пример применения регулятора напряжения должен питать определенные интегральные схемы, на которые нельзя подавать сигнал, превышающий определенную цифру. Например, представьте датчик или микросхему, мощность которых не может превышать 3.3 В. Что ж, в этом случае можно использовать регулятор, чтобы избежать рисков превышения этого барьера. Вся избыточная энергия рассеивается 78xx в виде тепла.

Теме статьи:

LM317: все о регулируемом линейном стабилизаторе напряжения

7805: распиновка и таблица данных

Там различные производители LM7805, например STMicroelectronics, TI, Sparkfun и т. д. Кроме того, вы можете найти его как в традиционном пакете, так и в модуле, чтобы упростить интеграцию в ваши проекты с Arduino. В зависимости от купленной вами модели советую зайти на официальный сайт производителя, чтобы проверить характеристики в специальные таблицы для модели. Помните, что, хотя все они похожи, могут быть некоторые изменения от одного производителя к другому.

Если вы купите его в упаковке ТО-220, вы найдете 3-контактная распиновка. Они пронумерованы, и один соответствует входу напряжения, которое вы хотите модулировать, два центральных контакта — GND или земля (общий), третий контакт — для выхода уже регулируемого напряжения, то есть стабильного сигнала, который мы будем использовать в качестве источника чувствительной цепи, которую мы хотим заставить работать. Но вам придется добавить некоторые дополнения, такие как конденсаторы, как рекомендовано производителем, чтобы выход был адекватным.

В случае с модулем он немного дороже, но может значительно упростить вам задачу. Он включает в себя устройство 7805, а также другие элементы, которые вы они упростят использование с Arduino. Вам не нужны дополнительные конденсаторы или что-то еще. Кроме того, он включает в себя радиатор для поддержания надлежащей температуры, рассеивающей тепло, выделяемое 78xx, и две соединительные платы для входа и выхода (Vcc и GND на каждом конце), что упрощает его реализацию.

Другие модели

Лас- различия между различными моделями, доступными в серии 78xx регуляторов напряжения довольно просто. Цифра, которая сопровождает это семейство, указывает максимальное напряжение, поддерживаемое каждым регулятором. Например:

• LM7805: 5 В и 1 А или 1,5 А. в некоторых случаях.
• LM7806: 6 В
• LM7809: 9 В
• LM7812: 12 В

Dónde Comprar

Movilideas 10 единиц …

Нет оценок

Если хочешь купить, у вас это доступно на Amazon, помимо других специализированных магазинов электроники. Вы можете купить два варианта:

• Товар не был найден. В пакете ТО-220 за 4 евро можно купить 10 таких устройств.
• LM7805 в модуле по цене чуть менее 6 евро за единицу.

Как видите, они довольно дешевые устройства…
