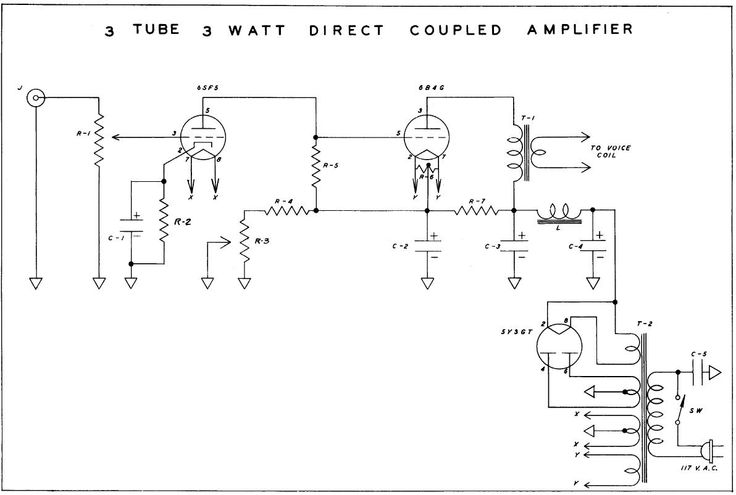

Усилитель по схеме Лофтин-Уайт на прямонакальных триодах 2АЗ (3 Вт)
Несмотря на кажущуюся простоту схемы, усилитель имеет хорошее звучание. Чувствительность усилителя — 0,7 В, выходная мощность — 2,8 Вт при коэффициенте гармоник до 1,5—2%.
Принципиальная схема
Усилитель (рис. 1) выполнен на лампе 6Г2, которая служит усилителем напряжения (драйвером) для лампы оконечного каскада — 2АЗ с непосредственным подключением сетки 2АЗ в анодную цепь 6Г2.
Нерабочие выводы лампы 6Г2 соединены на корпус. Для соблюдения рабочего режима выходной лампы 2АЗ питание лампы 6Г2 выполнено симметричным относительно катода выходной лампы с «виртуальной землей».
Резистор R7 служит для настройки тока покоя выходного каскада 60 мА, который определяется по падению напряжения 0,06 В на резисторе R6.

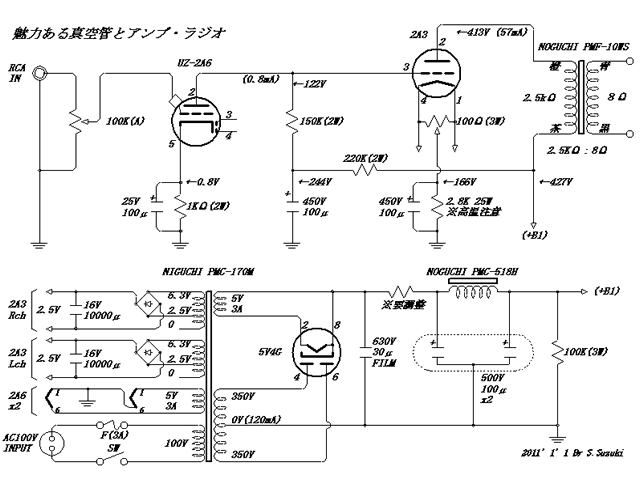

Рис. 1. Схема усилителя по схеме Лофтин-Уайт на прямонакальных лампах триодах 2АЗ.
Предварительная настройка делается так: сетка лампы выходного каскада отсоединяется от анода драйвера и через резистор 200—300 кОм подключается на корпус.
Можно вообще выходную лампу вынуть из панели.
На аноде лампы драйвера выставляется напряжение -50…-55 В относительно точки В (средней точки анодной обмотки силового трансформатора).
Затем сетка выходной лампы подключается к аноду драйвера и производится окончательная настройка по току анода выходной лампы, который должен быть порядка 60 мА при падении напряжения 0,06 В на резисторе R6 номиналом 1 Ом. Диоды Д311 в накально-катодной цепи лампы 2АЗ можно заменить на резисторы 10 Ом.
Блок питания
Схема блока питания выполнена на кенотроне 5ЦЗС или 5Ц4С, который служит для выпрямления напряжения по плюсу, и двойного диода 6Х2П, выпрямляющего напряжение по минусу для питания лампы драйвера 6Г2. Включение анодного питания тумблером в цепи накала кенотрона после пятиминутного прогрева ламп.
Рис. 2. Схема блока питания для лампового УМЗЧ.
Элементная база
Усилитель легко настраивается лишь при применении исправных ламп и деталей. Совет: применяйте детали самого высокого качества.
Силовой трансформатор выполнен на железе Ш30×50. Выходные трансформаторы выполнены на железе ШЛМ 32×50, анодная обмотка имеет 2502 витка в трех секциях по 834, провод 0,25.
Вторичная обмотка для нагрузки 4 Ом состоит из 4 секций по 100 витков провода 0,71. Первая секция вторичной обмотки разделена пополам для возможности подключения нагрузки 8 Ом.
При подключении всех четырех секций параллельно-последовательно по две возможно подключение нагрузки 16 Ом. Немагнитная прокладка в зазоре выходных трансформаторов — 0,12 мм.
Дроссели Др1, Др2 — типа Д31: индуктивность 5 Гн, номинальный ток подмагничивания 0,14 А, обмотки (их выводы 1-2 и 3-6; 2 и 3 соединены вместе, а вывод 6 — к кенотрону; сопротивление обмотки 1-2 — 200 Ом, обмотки 3-6 — 23,5 Ом) включены последовательно. Их можно выполнить на железе Ш, или ШЛ 16×24 от выходных, кадровых трансформаторов, дросселей питания черно-белых и цветных ТВ.
Первая (слева по схеме) обмотка 250 витков ПЭЛ-0,2, вторая обмотка 2500 витков, провод ПЭЛ-0,2, немагнитный зазор 0,15 мм.
Совет. Нежелающие мотать дроссели могут поставить дроссели ДР-2,3-0,2 от черно-белых телевизоров, ограничившись обмоткой 1 (выводы 1-2), илиДР-5-0,08 от цветных ламповых ТВ.
В этом случае получится не LCLC, a CLC фильтр по анодному напряжению, и для увеличения времени заряда конденсаторов анодного питания после кенотрона нужно поставить резистор 20—30 Ом 2 Вт по одному на канал.
Усилитель рассчитан на построение любителями, имеющими некоторый опыт в построении и настройке ламповых конструкций. Если вы ищете схему более простого УНЧ, например усилитель на одной лампе 6Ф3П может развить 1-2Вт, то советуем посмотреть раздел по УНЧ на лампахна нашем сайте.
Литература: Сухов Н. Е. — Лучшие конструкции УНЧ и сабвуферов своими руками
5
3195
Ламповые усилители (УНЧ)
- Marshall Power Amp — ламповый усилитель мощности на 4х EL34 (100 Вт)
- Fender Bassman model 5F6 — двухтактный ламповый усилитель на 5881
- Однотактный ламповый стерео усилитель на 300B
- Схема УНЧ на германиевых транзисторах
Лофтин уайт
Сайт управляется системой uCoz.
English version Главная. Полезные программы. Напишите мне. Книга Торопкина М.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Усилитель по схеме Лофтин-Уайт на прямонакальных триодах 2АЗ (3 Вт)
- ЛОФТИН-УАЙТ НА 6Н7С И 6С4С (2A3)
- Добро пожаловать на Classicaudio.ru > форум для почитателей отличного звука и хорошей музыки
- Усилитель ламповый 3х блочный Лофтин-Уайт
- Однотактный УМЗЧ на триодах по схеме Loftin-White (8 Вт/8 Ом)
- Усилитель по схеме Лофтин -Уайт

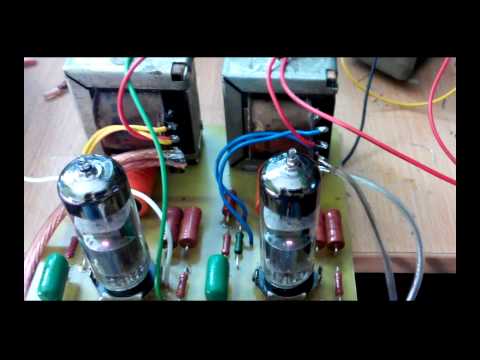

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Макет усилителя креймера.
Усилитель по схеме Лофтин-Уайт на прямонакальных триодах 2АЗ (3 Вт)

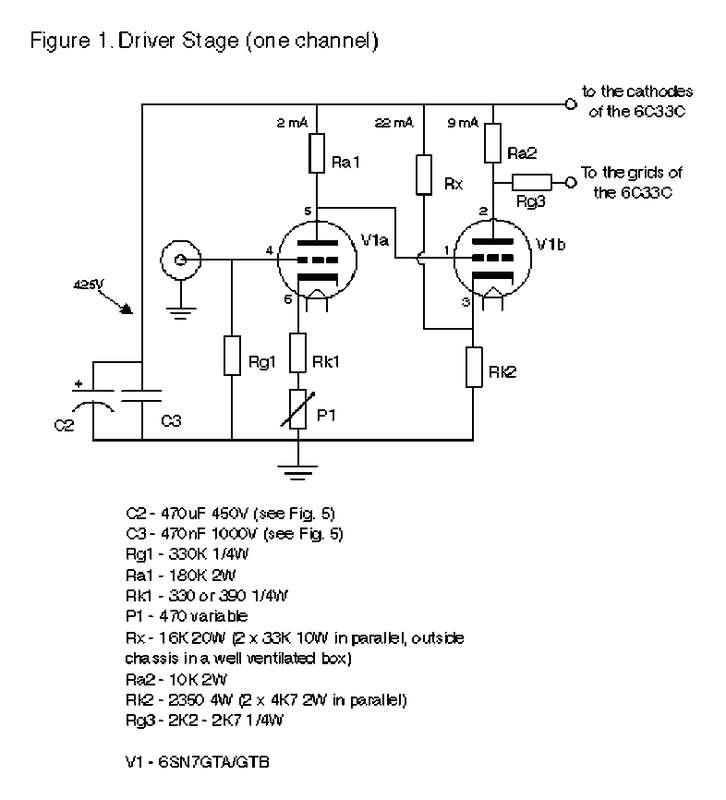

Тема в разделе » Продам «, создана пользователем credo , Волгоградский форум. Этот сайт использует файлы cookie. Продолжая пользоваться данным сайтом, Вы соглашаетесь на использование нами Ваших файлов cookie. Узнать больше. Усилитель ламповый 3х блочный Лофтин-Уайт Тема в разделе » Продам «, создана пользователем credo , Усилитель ламповый 3х блочный Лофтин-Уайт без переходного конденсатора на 6с33с по схеме Стародубцева ват на канал в сравнении с транзисторным это около 60 ват за счет высокого тока.
Данный усилитель собран по схеме лофтин -уайт те в цепи отсутвует переходной межкакскадный конденсатор дыбы уменьшить паразитное влияние каскадов и уменьшить путь прохождения сигнала используются детали военной приемки а также выполнен в виде двух моноблоков с выносным питанием что сводит к 0 какие либо наводки что в конечном счете дает качественный ламповый звук!!
С предложениями в личку за темой не слежу!!! В Волгограде? Я не один! Так же возможен вариант обмена на аудиотехнику, акустику, сабвуфер, ноут или нетбук, компютер, монитор и тд то есть расмотрю любые предложения!!! ТЛЗ детектед! Некошерно слушать компакты на ТЛЗ.
А на каких головах напольники собраны? В своей рупорной акустике я использую saba creen на сч вч 56гв от лам радилы о на нч 15″ Eminens kappa pro. Вы прям молодец, честно говоря!
С Наступающим!!! Я когдато и микрофоном мерил и всякие режеторы применял и смотрел на эту ачх и выравнивал а в итоге пришол к тому что ровная ачх это не панацея к звуку да он становится четки может даже детальнее но умирает жизнь и естесвенность в звуке и пришел к тому что лучший фильтр это его отсутсвие могу уверить что очень многие к этому приходит именно те кто слушает музыку а не смотрит грыфики и цыфры.
Я к ним не отношусь! Да и на данный момент слушаю тр усилитель и мне он нравится и не собираюсь менять ни на что ближ время правда стоит в разы дороже продаваемого здесь ламповика. Вы должны войти или зарегистрироваться, чтобы ответить. Показать игнорируемое содержимое. Ваше имя или e-mail: У Вас уже есть учётная запись? Нет, зарегистрироваться сейчас. Да, мой пароль: Забыли пароль?
Закрыть Меню Волгоградский форум Поиск сообщений Последние сообщения.
Выдающиеся пользователи Зарегистрированные пользователи Сейчас на форуме.
ЛОФТИН-УАЙТ НА 6Н7С И 6С4С (2A3)
Так получилось, что увлечение ламповыми усилителями я начал с относительно мощных ватт. Это было продиктовано низкой чувствительностью моих колонок на динамиках PEERLES , которые прекрасно звучали с транзисторным усилителем 50 ватт. В том числе на 6п36с. Потом я сделал однотактник на 6п45с. Слушаю до сих пор. Пообщавшись в форуме Аудио Портал , я решил попробовать на вкус слух 6ф5п.
В продаже Лофтин-Уайт на EL и 6Н8С, автор Юрий Малышев. Состояние очень хорошее, как визуально так и технически.
Добро пожаловать на Classicaudio.ru > форум для почитателей отличного звука и хорошей музыки
Перейти к содержимому. У вас отключен JavaScript. Некоторые возможности системы не будут работать. Пожалуйста, включите JavaScript для получения доступа ко всем функциям. Основной общий принцип построения схем усилителей с непосредственной связью драйвера и выходной лампы — напряжение на катоде выходной лампы должно превышать напряжение на аноде лампы драйвера на величину смещения лампы выходного каскада в заданном режиме ее работы.
Соответственно, отпадает и необходимость в конденсаторной или трансформаторной связи каскадов. По последней причине пентоды в пентодном включении в драйверах с непосредственной связью не применяются. Существует три основных схемотехнических решения в усилителях для реализации такой непосредственной связи:. Традиционный LW, когда в катоде выходной лампы ставится резистор большой величины и мощности, шунтированный по переменке конденсатором требуется качественный. Тем самым задается смещение этой лампы в несколько раз превосходящее ее смещение в обычном режиме например, с межкаскадным конденсатором.

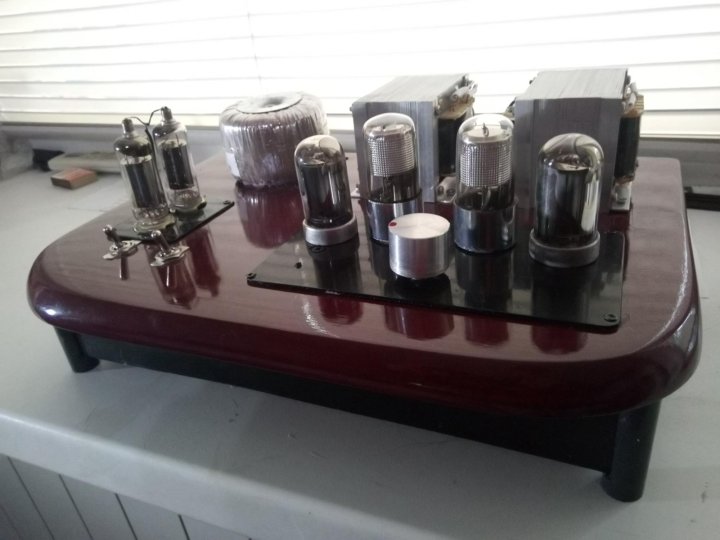

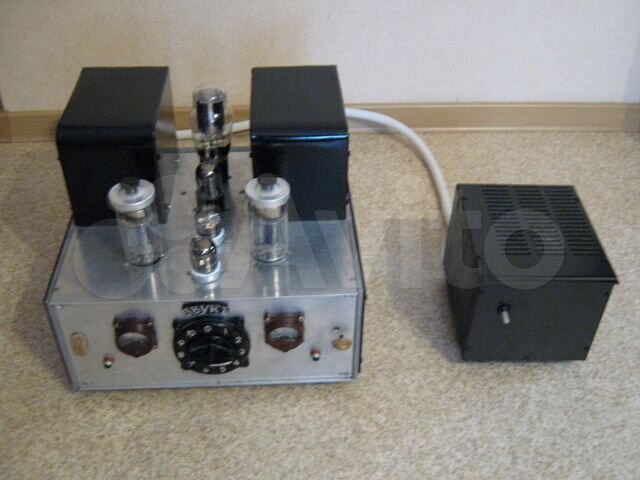

Усилитель ламповый 3х блочный Лофтин-Уайт
Усилители Music Angel. КТ Filament Voltage 6. Plate Voltage D. Grid Voltage Peak A.
Статистика поисковых.
Однотактный УМЗЧ на триодах по схеме Loftin-White (8 Вт/8 Ом)
Отчего больше всего портится звук в ламповом усилителе — от наличия некачественного конденсатора между ламповыми каскадами. А били ли варианты схемотехники усилителей без межкаскадных конденсаторов и трансформаторов? Вот эта же схема перерисованная в более менее понятном виде.
На данной ветке приведены несколько схем с разными лампами и впечатления людей, построивших такие усилители. Меня заинтересовала схема на прямокальном триоде 2А3. Усилитель выполнен на лампах, 6г2, которая служит усилителем напряжения драйвером для лампы оконечного каскада- 2А3 с непосредственным подключением сетки 2А3 в анодную цепь 6Г2.
Усилитель по схеме Лофтин -Уайт
Содержимое этой статьи может быть опасно для твоей психики. Ты уверен, что хочешь это читать? Из имеющихся старых радиодеталей можно собрать хороший ламповый усилитель. Но зачем он нужен? Ведь ламповая схемотехника осталась в прошлом, и эти вакуумные приборы заменили транзисторы и микросхемы, которые в разы меньше и эффективней. Казалось бы, зачем возвращаться к прошлому и собирать громоздкое устройство? Поверьте, собрав его, Вы будете вознаграждены неповторимым кристальным ламповым звуком и сможете заново открыть для себя много красивой музыки.
Двухтактный Лофтин-Уайт Схемотехника усилителей сводится к однотактным и двухтактным схемам.
Ничего нового здесь, казалось бы.
Что нового? Если это ваш первый визит, рекомендуем почитать справку по сайту. Для того, чтобы начать писать сообщения, Вам необходимо зарегистрироваться. Для просмотра сообщений регистрация не требуется.
Для регулировки громкости я намотал автотрансформатор аттенюатор такой же как в этом УНЧе. Данный способ регулировки громкости при сравнительном прослушивании не оставляет никаких шансов потенциометрическому регулятору. Сделано 22 отвода через 1,7дБ. Намотку начинаем с первого слоя вторичной обмотки, мотаем слева на право, от щёчки к щёчке, виток к витку. Обрезаем провод, кладём межслойную изоляцию я использую бумагу толщиной 0,06мм. Мотаем второй слой вторичной обмотки, слева на право, от щёчки к щёчке.
Так получилось, что увлечение ламповыми усилителями я начал с относительно мощных Ватт. Сначала были различные переделки прибоя читайте мою публикацию » Мой опыт переделки Прибоя » от 12 до 20 Ватт.
Искажения на ВЧ в усилителе лофтин уайт по схеме В.
В гостях у Александра Клячина. Забыли пароль? Описание: Собрал ламповый усилитель. Искажения на вч. Поиск в теме Версия для печати.
Очистить cookie Помощь. Сообщение форума. Творить добро легко! Спасение жизни детей!
Усилитель Loftin-White
25 декабря 2015 г.
(Пост обновлен 27 мая 2018 г.)
Бесплатное рождественское изображение
Хорошо, у меня нет оправдания для публикации изображения выше, кроме того, что я действительно люблю его. Ее зовут Джейн Грир (9 сентября 1924 г. — 24 августа 2001 г.), и она была прекрасной актрисой, чьей студийной эпитафией была «женщина с улыбкой Моны Лизы».
Интересно, что в подростковом возрасте она заболела параличом лицевого нерва, парализовав левую сторону лица, но позже вылечилась. Что ж, многие считают, что она так и не выздоровела полностью, что привело к ее знаменитому спокойному выражению лица.
(У меня когда-то была прекрасная подружка, у которой два передних зуба были щербинкой, как у модели и актрисы Лорен Хаттон, поэтому моя подруга редко улыбалась широкой зубастой ухмылкой Мисс Америки на публике, предпочитая постоянно держать губы вместе, даже Когда она улыбалась, это вызывало в полной противоположности ее действительному поведению надменное, сдержанное смущение: совершенно очаровательное, хотя это также делало ее неприступной.)
Новый взгляд на усилитель Loftin-White
Недавно я получил электронное письмо, которое побудило меня пересмотреть топологию усилителя Loftin-White. Прошло пятнадцать лет с момента моего последнего сообщения об этом дизайне, так что он просрочен для повторного изучения. Топология достаточно проста: входная лампа и ее пластинчатый резистор параллельны катодному резистору выходной лампы.
Преимущество заключается в том, что требуется гораздо меньше деталей, так как не используется конденсатор связи, а выходная трубка и индуктивность первичной обмотки выходного трансформатора защищают входную трубку от помех источника питания.
На сетку и катод выходной лампы поступает одинаковое постоянное напряжение, и трубка проводит дико. Формула выглядит следующим образом:
Iq = Vb / (rp + Rk + Rdc
, где Vb — напряжение B+; rp — сопротивление пластины выходной трубки; Rk — катодный резистор выходной лампы; и Rdc — первичное сопротивление выходного трансформатора по постоянному току. Предположим, что напряжение B+ равно 560 В постоянного тока и rp 700 Ом, Rdc равно 100 Ом и Rk равно 2,5 кОм. Эти значения дадут Iq 170 мА. Такой большой ток через катодный резистор приведет к падению напряжения на 425 В, что приведет к рассеиванию 72 Вт тепла от резистора и большому количеству дыма, когда он загорится.
Даже если бы использовался катодный резистор мощностью 100 Вт, мы сталкиваемся с проблемой шунтирующего конденсатора, подверженного чрезмерному напряжению.
Короче говоря, связь по постоянному току — это проблема.
Новый взгляд на безопасный усилитель Loftin-White
Во-первых, вы должны перечитать мой пост о безопасном дизайне Loftin-White. Во-вторых, подумайте, как мы могли бы легко ввести фиксированное ограничение тока, поскольку, если бы постоянный ток покоя можно было ограничить безопасным значением, наши проблемы исчезли бы. Следующее — это то, что я придумал как самое быстрое и простое решение.
Добавленный NPN-транзистор и токоизмерительный резистор Rs налагают ограничение по току. Как только ток холостого хода станет достаточным для создания достаточно большого падения напряжения на резисторе Rs, чтобы включить NPN-транзистор, коллектор транзистора понизит напряжение сетки выходной лампы.
Я бы установил ток отключения примерно на 125% от желаемого тока холостого хода. Например, если требуется ток холостого хода 80 мА, то 100 мА — это ток срабатывания. При нормальной работе NPN-транзистор выключен и фактически выведен из схемы. Этот транзистор также спас бы положение, если бы выходная трубка загазовывалась и проводила слишком большой ток. Светодиод можно включить последовательно с коллектором транзистора, так как он будет работать как индикатор состояния ошибки.
Другая мысль: почему бы не использовать источник постоянного тока вместо катодного резистора?
Выглядит хорошо, но реальность наверняка разочарует. Как так? Выходной лампе 300B требуется только около 75 В от катода к пластине, чтобы потреблять 80 мА при напряжении между сеткой и катодом 0 В, а это означает, что источник постоянного тока и шунтирующие конденсаторы должны видеть остальную часть напряжения B+.
Вот еще одна возможная версия автосмещения.
Несмотря на то, что автосмещение будет хорошо работать при установленной и правильно функционирующей входной трубке, конструкция не проходит тест без трубки. Одним из обходных путей является добавление катодного повторителя.
12DW7 содержит два разных триода, один с характеристиками 12AX7, а другой с характеристиками 12AU7. Если входная лампа отсутствует в своем гнезде, диод станет смещенным в прямом направлении и будет проводить ток, последовательно помещая резисторы 68k и 30k, поэтому сетка выходной лампы никогда не может быть такой положительной, как ее катод без входной трубки. Это решение не идеально, так как ограниченное напряжение, доступное для входного триода и катодного повторителя, ограничивает максимальный положительный размах напряжения на сетке выходной лампы. Тем не менее, это интересно. Возможно, без диода он работал бы еще лучше.
Другой возможностью является использование индуктивной нагрузки для входной трубки и двух последовательных катодных резисторов.
Катушка индуктивности/дроссель близка к источнику постоянного тока, но не вытесняет постоянное напряжение (ну, очень мало, так как ни одна катушка индуктивности не идеальна). Резистор с верхним катодом ограничивает максимальное напряжение сетки постоянного тока, которое может видеть выходная лампа, что делает эту конструкцию гораздо более безопасной. Мы даже можем заменить верхний катодный резистор твердотельным источником постоянного тока.
Остается проблема найти качественную катушку индуктивности с высокой индуктивностью и низким DCR. Удачи.
Что, если мы заменим катушку индуктивности активной цепью?
В этом варианте используется высоковольтный PNP-транзистор и два диода, чтобы установить опорное напряжение для сравнения с падением напряжения на резисторе Rk1.
Если падение напряжения на резисторе слишком велико, транзистор закрывается, и напряжение сетки выходной лампы падает. И наоборот, если падение напряжения на резисторе слишком мало, транзистор открывается, и напряжение сетки выходной лампы возрастает. Коротко об автопредвзятости.
Как в название попало слово «Айкидо»? Добавление конденсатора емкостью 30 мкФ обеспечивает значительное снижение шума источника питания, проникающего в громкоговоритель.
Подробнее см. в блоге № 308. Главное, чтобы верхний конденсатор был меньше по емкости, чем нижний конденсатор. Насколько? По 1/му столько же. Перейдем к более продуманному дизайну.
Большинство, если не все, наворотов на месте. Каскодированные PNP-транзисторы обеспечивают более высокий выходной импеданс (более близкое приближение к источнику постоянного тока) и более низкий уровень шума.
Добавленные электролитические конденсаторы также помогают шунтировать шум. Резистор 1 МОм обеспечивает ток для транзисторов, если входная трубка отсутствует в действии. Стабилитрон может быть низковольтным, скажем, 3,3 В, 1N59.13В например. Имейте в виду, что собственный ток входного триода будет проходить через токоизмерительный резистор Rk1. Таким образом, этот ток должен учитываться в уравнении. Например, если мы хотим, чтобы ток холостого хода составлял 80 мА от выходной трубки, а входная лампа потребляла 10 мА на холостом ходу, то мы должны ожидать, что 70 мА будет течь через Rk2 и 80 мА через Rk1.
Безопасный и тихий усилитель Loftin-White
Так как я уже показывал подход Айкидо к топологии Лофтина-Уайта, мы могли бы также углубиться в тему малошумящего усилителя Лофтина-Уайта. Я использовал свою статью 2000 года как отправную точку.
Мы сохранили связь по постоянному току между входной и выходной лампой оригинального усилителя Loftin-White, а также добавили безопасное автоматическое смещение и усиление PSRR в стиле айкидо.
Что, если вы хотите использовать только половину расширения PSRR в стиле айкидо, другими словами, перейти на UltraPath?
Я понимаю, почему многие были бы соблазнены таким ходом, поскольку он не требует математики, и многие из ваших друзей говорили вам, что UltraPath действительно крут, что это просто бомба. Математика? Да, я знаю, что большинству не покажется формула C2 = mu x C1 слишком сложной, но большинство не страдает от математической тревожности; некоторые однако делают. Других соблазняет название «UltraPath». В любом случае, сначала перечитайте блог 147 (это одна из моих лучших попыток). Тогда просмотрите следующую схему.
Обратите внимание, как пластинчатый резистор входного пентода подключается напрямую к соединению B+ без промежуточного RC-фильтра. Также обратите внимание, как конденсатор 10 мкФ соединяет резистор 300 кОм с катодом 300 В.
Почему?
Мы хотим, чтобы сетка и катод 300B воспринимали 100% шума источника питания, так как это сделает 300B невосприимчивым к шуму. В красной полосе мы видим все части, на которые ссылается B+; в зеленой полосе — все части, относящиеся к земле.
Обратите внимание, что этот усилитель не является разработкой Loftin-White. Однако следующий дизайн возвращается к дизайну Loftin-White.
Опасность, опасность! Это схема, которая фантастически хорошо работает в виртуальном мире симуляции SPICE, но совершенно не работает в реальном мире. Почему? Если пентод отсутствует в гнезде или медленно прогревается, выходная лампа 300В видит полное напряжение B+ на своей сетке. Нехорошо. Вот возможный обходной путь.
Идея этой схемы заключается в том, что можно безопасно использовать лампу с триодом и пентодом, такую как знаменитая 6U8.
Может быть. Если бы входная лампа отсутствовала в гнезде, сетка 300B не могла бы подключиться к напряжению B+, так как триод над пентодом также отсутствовал бы. Резистор Rg2 присоединен к катоду 300В, так что получается мягкая форма автосмещения. Нерешительное лицо присутствует, поскольку у меня есть сомнения относительно того, насколько хорошо такое автоматическое смещение будет работать со стареющей входной трубкой.
Вот обходной путь, который должен оказаться гораздо более надежным.

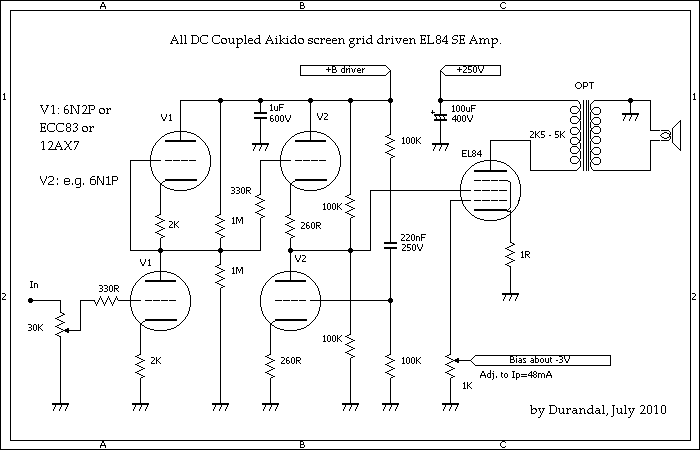

Сетка-2 (экран) пентода по-прежнему используется для установки его тока холостого хода, но транзистор PNP, скажем, MJE350, управляет напряжением сетки-2, так как этот транзистор контролирует падение напряжения на резисторе Rs и стремится поддерживать фиксированное падение напряжения равно напряжению между базой и эмиттером.
Представьте, что 300B не проводит ток, достаточный для включения транзистора, что означает, что на экране входного пентода будет 0 В, что, в свою очередь, уменьшит ток холостого хода пентода, тем самым позволяя активной нагрузке на основе триода подтягивать напряжение.
напряжение пластины пентода, заставляя 300B видеть более положительное напряжение сетки, что приводит к увеличению проводимости тока 300B.
Если 300B превысит желаемый ток холостого хода, PNP-транзистор включится и повысит экранное напряжение как раз до точки, где 300B будет достаточно, чтобы создать падение напряжения на резисторе Rs, равное напряжению между эмиттером и базой MJE530. , примерно от 0,6 В до 0,7, в зависимости от температуры транзистора.
В следующий раз
Больше отклонений от общепризнанных традиционных электронных конструкций.
Руководства пользователя для программного обеспечения GlassWare
Просто нажмите на любое из изображений выше, чтобы загрузить руководства пользователя в формате PDF.
Для тех из вас, у кого все еще есть старые компьютеры под управлением Windows XP (32-разрядная) или любой другой 32-разрядной ОС Windows, я настроил доступность для загрузки моих старых старых стандартов: Tube CAD, SE Amp CAD и Audio Gadgets. Загрузки доступны в магазине GlassWare-Yahoo по цене всего 9 долларов.0,95 для каждой программы.
http://glass-ware.stores.yahoo.net/adsofffromgla.html
Так много просили, что мне пришлось это сделать.
ПРЕДУПРЕЖДЕНИЕ: ЭТИ ТРИ ПРОГРАММЫ НЕ РАБОТАЮТ ПОД 64-разрядной ОС VISTA, WINDOWS 7 и 8 или любой другой 64-разрядной ОС.
Я планирую переделать все эти программы в 64-битные версии, но это будет тяжким испытанием, так как программирование требует больших кусков свободного от шума времени, что бывает очень редко, когда вокруг бегают дети. В идеале я хотел бы выпустить версии для iPad и планшетов с ОС Android.
//JRB
Kit Руководство пользователя в формате PDF
Щелкните изображение, чтобы загрузить
Электронное письмо от клиентов GlassWare
Привет Джон,
Я получил плату Айкидо сегодня — спасибо за первоклассную скорость доставки.
Хотел сообщить вам, что это просто лучшая печатная плата, которая была у меня в руках, без исключения. Качество потрясающее, и ваша документация превосходна. Я знаю, что вы делаете это, потому что любите звук, но я думаю, что ваша цена в 39 долларов — это что-то вроде подарка! Я уверен, что вы могли бы брать двойную плату и по-прежнему иметь довольных клиентов.
С нетерпением жду создания Айкидо, пришлю несколько комментариев, когда закончу!
Спасибо, с уважением
Гэриг-н Броски,
Несколько дней назад я купил у вас комплект стереофонического линейного каскада для айкидо и получил его только в этот понедельник. У меня есть несколько вещей, чтобы сказать об этом. Во-первых, я очень впечатлен качеством того, что мне прислали. На самом деле, это комплект высочайшего качества, который я когда-либо видел. Я понятия не имею, как тебе удалось уместить все это в то, что я заплатил за него. Во-вторых, ваша доставка была молниеносной. Просто больше удовольствия в сумке, вот. Я хочу, чтобы все занимались бизнесом, как вы.
Шон Х.
9-контактные и восьмеричные печатные платы
Высококачественные двухсторонние сверхтолстые дорожки весом 2 унции, сквозные отверстия с покрытием, два набора контактных площадок и площадки для двух разделительных конденсаторов.
Доступны стерео и моно, восьмеричные и 9-контактные печатные платы.
Разработано Джоном Броски и сделано в США
платы для айкидо всего за 24 доллара
http://glass-ware.stores.yahoo.net/
Поддержка журнала Tube CAD
и
получите чрезвычайно мощный двухтактный симулятор лампового усилителя за
всего за 19 долларов
Калькулятор двухтактного TCJ
Версия 2
Нажмите на изображение, чтобы увидеть его в увеличенном виде
TCJ PPC версии 2 Усовершенствования
Перестроенный механизм моделирования
Создание отчетов в формате PDF*
Больше графиков 2D/3D*
Добавлена справочная система
Целевая функция тока бездействия
Создание переработанного массива
Трансформатор первичный и вторичный
Включение RDC
Сохранить пользовательский преобразователь
определения
Расширенное отображение результатов
Добавлена сетка результатов массива
*Определяется пользователем
Калькулятор TCJ Push-Pull имеет единственную цель: оценить выходные каскады на основе ламп путем моделирования реальной производительности восьми топологий (пять OTL и три с трансформаторной связью) с указанной лампой, источником питания и напряжением смещения, а также импедансом нагрузки.
Точность симуляции зависит от точности используемых моделей ламп, а математическая модель лампы — это та же самая модель True Curves™, которая используется в программах SE Amp CAD и Live Curves компании GlassWare, которая намного точнее, чем обычная модель лампы SPICE.
Загрузка или компакт-диск
Windows 95/98/Me/NT/2000/XP
Для покупки посетите наш магазин Yahoo:
http://store.yahoo.com/glass-ware
При удалении входной лампы во время работы усилителя, или при выходе из строя входной лампы, или даже при покачивании входной лампы в гнезде без защиты разделительного конденсатора выходная лампа может легко потерять отрицательное напряжение смещения. . В то время как результатом может быть повреждение трубки, обычной жертвой является ее катодный резистор, который видит значительное увеличение напряжения на своих выводах.
Но почему бы не заменить индуктор источником тока?
