Что такое оцинкованные кабельные лотки. Какие бывают типы кабельных лотков. Каковы преимущества использования оцинкованных кабельных лотков. Где применяются кабельные лотки. Как выбрать подходящий кабельный лоток для проекта.
Что представляют собой оцинкованные кабельные лотки
Оцинкованные кабельные лотки — это металлические конструкции, предназначенные для прокладки и организации кабельных трасс. Они изготавливаются из стали с цинковым покрытием, которое обеспечивает надежную защиту от коррозии.
Основные характеристики оцинкованных кабельных лотков:
- Материал изготовления — оцинкованная сталь
- Толщина металла — от 0,7 до 2 мм
- Ширина лотков — от 50 до 600 мм
- Высота бортов — от 40 до 150 мм
- Длина секций — 2000-3000 мм
- Несущая способность — до 130 кг/м
Оцинкованные лотки обладают высокой прочностью, устойчивостью к механическим повреждениям и долговечностью. Цинковое покрытие защищает металл от ржавчины и продлевает срок службы конструкций.
Основные виды оцинкованных кабельных лотков
В зависимости от конструкции и назначения выделяют следующие основные типы оцинкованных кабельных лотков:

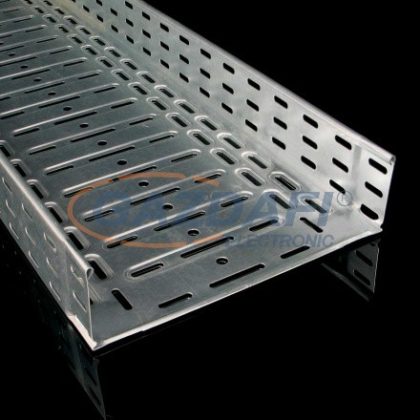

1. Перфорированные лотки
Имеют перфорацию на дне и боковых стенках. Это обеспечивает хорошую вентиляцию кабелей и позволяет легко крепить их к лотку. Перфорированные лотки применяются для прокладки слаботочных и силовых кабелей внутри помещений.
2. Неперфорированные (глухие) лотки
Сплошные лотки без отверстий. Обеспечивают лучшую защиту кабелей от пыли и влаги. Используются для прокладки кабельных трасс в запыленных помещениях и на открытом воздухе.
3. Лестничные лотки
Имеют конструкцию в виде лестницы с поперечными перекладинами. Обладают высокой несущей способностью и применяются для прокладки тяжелых силовых кабелей большого сечения.
4. Проволочные лотки
Изготавливаются из стальной проволоки методом сварки. Легкие и удобные в монтаже, обеспечивают хорошую вентиляцию. Используются для прокладки небольших кабельных трасс.
Преимущества применения оцинкованных кабельных лотков
Использование оцинкованных кабельных лотков для организации кабельных трасс имеет ряд важных преимуществ:
- Высокая прочность и несущая способность конструкций
- Надежная защита кабелей от механических повреждений
- Устойчивость к коррозии благодаря цинковому покрытию
- Удобство прокладки и обслуживания кабельных линий
- Хорошая вентиляция кабелей, предотвращающая их перегрев
- Возможность быстрого монтажа и демонтажа
- Эстетичный внешний вид кабельных трасс
- Длительный срок эксплуатации (до 25-30 лет)
Кабельные лотки позволяют создавать надежные и долговечные системы для прокладки различных типов кабелей.
Области применения оцинкованных кабельных лотков
Оцинкованные кабельные лотки широко применяются в различных сферах для организации кабельных коммуникаций:
- Промышленные предприятия и производства
- Торговые и офисные центры
- Складские комплексы
- Спортивные сооружения
- Транспортная инфраструктура (аэропорты, вокзалы)
- Жилые и общественные здания
- Серверные и центры обработки данных
- Объекты энергетики
Кабельные лотки позволяют создавать упорядоченные кабельные трассы как внутри помещений, так и на открытом воздухе.
Особенности монтажа оцинкованных кабельных лотков
При монтаже кабельных лотков необходимо соблюдать следующие основные правила:
- Правильно рассчитать нагрузку и подобрать лотки с соответствующей несущей способностью
- Использовать специальные крепежные элементы (консоли, подвесы, стойки) для надежной фиксации лотков
- Соблюдать допустимые расстояния между точками крепления лотков
- Обеспечить необходимые радиусы поворота кабельных трасс
- Использовать соединительные элементы для стыковки секций лотков
- Заземлить металлические конструкции лотков
Правильный монтаж позволяет создать надежную и долговечную систему кабельных лотков.
Выбор оптимального типа кабельных лотков
При выборе кабельных лотков для конкретного проекта следует учитывать следующие факторы:
- Тип и количество прокладываемых кабелей
- Требуемая несущая способность конструкций
- Условия эксплуатации (внутри или снаружи помещений)
- Наличие агрессивных сред
- Требования пожарной безопасности
- Необходимость вентиляции кабелей
- Эстетические требования к внешнему виду
Правильный выбор типа и параметров кабельных лотков позволяет создать оптимальную систему для прокладки кабельных трасс с учетом всех особенностей проекта.
Современные тенденции в производстве кабельных лотков
- Применение новых антикоррозионных покрытий
- Использование легких и прочных композитных материалов
- Разработка специальных огнестойких конструкций
- Создание модульных быстросборных систем
- Внедрение технологий цифрового проектирования
- Повышение экологичности производства
Эти инновации позволяют создавать более совершенные и эффективные системы кабельных лотков для различных применений.
Кабельный лоток оцинкованный перфорированный СТ в Москве
Общие характеристики
Кабельные лотки серии E-LINE CTHF-E производятся методом штампования листового материала и по этой причине при более малой толщине стенок лотка имеют достаточную несущую способность. Кабельные лотки, производимые оцинкованными методом погружения, предназначены для использования внутри и снаружи зданий.
Ввиду того, что эта серия кабельных лотков предназначена для нормальных нагрузок несущей способности, имеют более легкий вес и обеспечивают более экономичные решения по сравнению с кабельными лотками для высоких нагрузок.
Кабельные лотки серии E-LINE CT предназначены для прокладки кабеля во влажных или паросодержащих средах внутри и снаружи зданий.
Технические характеристики
Системы кабельных лотков оцинкованных методом погружения серии E-LINE CTHF-E
- ♦ Для высоких нагрузок несущей способности
- ♦ CTHF-E: высота лотка 40/50/60 мм
- ♦ Ширина лотка 100/200/300/400/500/600 мм
- ♦ При ширине лотка 100-200-300 мм производятся из листового материала толщиной 0,7 мм и при ширине 400-500-600 мм из листового материала 0,9 мм.
- ♦ Производятся оцинкованными методом погружения в соответствии со стандартом TS EN ISO 1461
- ♦ Благодаря использованию особого сырьевого материала и особых форм штамповки обладает несущей способностью почти равной несущей способности лотков из материала традиционной толщины
- ♦ Совместимы с модулями серии CTE
- ♦ Богатый выбор аксессуаров
- ♦ Сертификаты огнестойкости (E30-E60-E90)
Системы кабельных лотков оцинкованных методом погружения серии E-LINE CTN
- ♦ Для нормальных нагрузок несущей способности
- ♦ Высота лотка 40/50/60 мм
- ♦ Ширина лотка 50/100/150/200/250/300/400/500/600 мм
- ♦ Толщина листового материала 1/1,2/1,5/2 мм
- ♦ Производятся оцинкованными методом погружения в соответствии со стандартом TS EN ISO 1461
- ♦ Совместимы с модулями серии CTE
- ♦ Богатый выбор аксессуаров
- ♦ Сертификаты огнестойкости (E30-E60-E90)
Системы кабельных лотков оцинкованных методом погружения серии E-LINE CTH-CTA
- ♦ Для высоких нагрузок несущей способности
- ♦ Высота лотка 40/50/60/75/100/125/150 мм
- ♦ ширина лотка 50/100/150/200/250/300/400/500/600 мм (на заказ возможна ширина 700-800-900мм)
- ♦ толщина листового материала 1/1,2/1,5/2 мм
- ♦ Длина лотка 3000 мм (по заказу длина 6000 мм)
- ♦ Производятся оцинкованными методом погружения в соответствии со стандартом TS EN ISO 1461 и, после горячего цинкования, наносится особое защитное покрытие, запатентованное EAE
- ♦ Благодаря отверстиям в середине лотка диаметром 20,5 мм обеспечивает возможность подсоединения различных аксессуаров (быстрый монтаж осветительных щитков, датчиков противопожарной сигнализации и т. п. устройств)
- ♦ Богатый выбор аксессуаров
- ♦ Сертификаты огнестойкости (E30-E60-E90)
- ♦ На зказ возможно окрашивание оцинкованной продукции (эпоксидной, эпоксидно-полиэфирной, полиэфирной краской)
п. устройств)Применение оцинкованных кабельных лотков | Производство кабельных лотков
- Главная
- Производство
- Кабельные лотки оцинкованные — область применения
- 16. 12.2015
12.2015Кабельные лотки оцинкованные — область применения
Кабельные лотки оцинкованные представляют из себя металлические профили различных размеров и предназначены для размещения и прокладки кабельных коммуникаций в помещениях и на открытом воздухе при организации кабельных трасс.
Предприятие ООО «ПО Премиум-Электро» изготавливает кабельные лотки лестничного типа, глухие кабельные лотки, перфорированные кабельные оцинкованные лотки, а так же крышки для кабельных лотков различной номенклатуры.
Кабельные лотки лестничного типа используются. в основном, как несущие конструкции для прокладки кабелей и проводов под напряжением до 1000 В, они устанавливаются на различных технологических конструкциях.
В них допускается одновременная прокладка силовых и слаботочных линий, с экранированием с помощью специальных перемычек. После завершения монтажа коммуникации и кабели остаются в свободном доступе, за счет чего сокращается время профилактического осмотра или ремонта.
Глухие кабельные лотки используются для прокладки кабелей и создания кабельных трасс, в перечень выпускаемой продукции входят и элементы для создания поворотов и разветвлений, чтобы в конечном итоге получить кабельную трассу требуемой конфигурации.
« Предыдущая страница Следующая страница »
Рекомендуем обратить внимание на эту продукцию
Кабельный лоток НЛ прямой
Прямой кабельный лоток НЛ предназначен для выполнения прямых участков кабельной трассы.
Кабельный лоток СТ (тройниковый)
Кабельный лоток НЛТ(тройниковый) предназначен для разветвления кабельной трассы на три направления.
Кабельный лоток СЧ (иксобразный)
Кабельный лоток СЧ предназначен для разветвления кабельной трассы на четыре направления.
Секция поворотная СУГ-90 для лестничных лотков НЛ и НГ
Поворотная секция СУГ-90 для лестничных кабельных лотков НЛ и НГ предназначена для поворота кабельной трассы на 90 градусов.
Секция поворотная СУГ-45 для лестничных лотков НЛ и НГ
Поворотная секция СУГ-45 для лестничных кабельных лотков НЛ и НГ предназначена для поворота кабельной трассы на 45 градусов.
Секция вертикальная СВ для вертикального поворота кабельной трассы вверх или вниз под любым углом
Поворотная секция СВ для лестничных кабельных лотков НЛ предназначена для поворота кабельной трассы вверх или вниз под любым углом.
| Деталь № | Длина | Га. (Толщина) | Отделка | Отдельный лист | Ширина лестницы | Глубина загрузки [D] | Класс NEMA | Боковая направляющая | Толщина фланца лотка |
|---|---|---|---|---|---|---|---|---|---|
| 11D56 | 10, 12, 20, 24, 25 | 11 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 20С+ | 6 1/4 дюйма | 1 1/4″ |
| 2Д36 | 10 футов, 12 футов, 20 футов | 12 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 20В | 4 1/4 дюйма | 1 1/4″ |
| 2Д46 | 10, 12, 20, 24 | 12 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 20В | 5 1/4″ | 1 1/4″ |
| 2Д56 | 10, 12, 20, 24, 25 | 12 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 20С+ | 6 1/4 дюйма | 1 1/4″ |
| 4466 | 10 футов, 12 футов, 20 футов, 24 фута | 14 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 6 дюймов | НЭМА 20С | 7 1/4″ | 1 1/4″ |
| 4Д36 | 10 футов, 12 футов, 20 футов | 14 калибр. | Мельница оцинкованная | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 16С | 4 1/4 дюйма | 1 1/4″ |
| 4Д46 | 10 футов, 12 футов, 20 футов | 14 калибр. | Мельница оцинкованная | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 20В | 5 1/4″ | 1 1/4″ |
| 4Д56 | 10 футов, 12 футов, 20 футов, 24 фута | 14 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 20С | 6 1/4 дюйма | 1 1/4″ |
| 6256 | 10 футов, 12 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 12С | 6 1/4 дюйма | 13/16″ |
| 6446 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 16С-20А | 5 1/4″ | 1 1/4″ |
| 6456 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 16Б-20А | 6 1/4 дюйма | 1 1/4″ |
| 6466 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 6 дюймов | НЭМА 16А-20А | 7 1/4″ | 1 1/4″ |
| 6Б36 | 10 футов, 12 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 12С | 4 1/4″ | 13/16″ |
| 6Д36 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 16Б-20А | 4 1/4 дюйма | 1 1/4″ |
| 6Д56 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 20В | 6 1/4 дюйма | 1 1/4″ |
| 6D66 | 10 футов, 12 футов, 20 футов | 16 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 6 дюймов | НЭМА 20В | 7 1/4″ | 1 1/4″ |
| 8246 | 10 футов, 12 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 8А-12В | 5 1/4″ | 13/16″ |
| 8256 | 10′, 12′ | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 8А-12В | 6 1/4 дюйма | 13/16″ |
| 8456 | 10 футов, 12 футов, 20 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 5 дюймов | НЭМА 16А | 6 1/4 дюйма | 1 1/4″ |
| 8B36 | 10 футов, 12 футов | 18 калибр. | Мельница оцинкованная | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 8А-12В | 4 1/4 дюйма | 13/16″ |
| 8B46 | 10 футов, 12 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 12С | 5 1/4″ | 13/16″ |
| 8B66 | 10 футов, 12 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 6 дюймов | НЭМА 8А-12С | 7 1/4″ | 13/16″ |
| 8Д36 | 10 футов, 12 футов, 20 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 3 дюйма | НЭМА 16А | 4 1/4 дюйма | 1 1/4″ |
| 8Д46 | 10 футов, 12 футов, 20 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 4 дюйма | НЭМА 16А-16В | 5 1/4″ | 1 1/4″ |
| 8Д66 | 10 футов, 12 футов, 20 футов | 18 калибр. | Оцинкованная мельница | Скачать | 06″, 09″, 12″, 18″, 24″, 30″, 36″, 42″, 48″ | 6 дюймов | НЭМА 16С | 7 1/4″ | 1 1/4″ |
Кабельный лоток доступен в различных материалах и вариантах отделки, предназначенных для соответствия местоположению, нагрузке и эстетические требования . Используя лоток , все типы проводки можно установить эффективным, управляемым, экономичным и привлекательным способом.
