Что такое LQFP-корпус и чем он отличается от других. Каковы основные характеристики и преимущества LQFP. Какие бывают разновидности LQFP-корпусов. Как правильно выбрать и использовать LQFP в электронных устройствах.
Что представляет собой LQFP-корпус микросхем
LQFP (Low Profile Quad Flat Pack) — это низкопрофильный четырехсторонний плоский корпус для поверхностного монтажа интегральных микросхем. Он характеризуется следующими ключевыми особенностями:
- Выводы расположены по всем четырем сторонам корпуса
- Низкий профиль — типичная толщина корпуса 1,4 мм
- Количество выводов варьируется от 32 до 256
- Размеры корпуса от 7х7 мм до 28х28 мм
- Шаг выводов 0,4 мм, 0,5 мм, 0,65 мм или 0,8 мм
LQFP-корпуса широко применяются в современной электронике благодаря компактным размерам и возможности разместить большое количество выводов. Это позволяет создавать миниатюрные устройства с высокой функциональностью.
Основные преимущества LQFP-корпусов
По сравнению с другими типами корпусов, LQFP обладает рядом важных достоинств:
- Высокая плотность монтажа компонентов на плате
- Малая толщина, позволяющая создавать тонкие устройства
- Хороший теплоотвод благодаря большой площади корпуса
- Удобство автоматизированного монтажа
- Доступность корпусов с разным числом выводов
Эти преимущества делают LQFP оптимальным выбором для портативной электроники, где критичны габариты и вес устройств.
Разновидности LQFP-корпусов
LQFP-корпуса выпускаются в различных модификациях, отличающихся размерами и количеством выводов. Наиболее распространены следующие варианты:
| Тип корпуса | Число выводов | Размер корпуса | Шаг выводов |
|---|---|---|---|
| LQFP-48 | 48 | 7×7 мм | 0.5 мм |
| LQFP-64 | 64 | 10×10 мм | 0.5 мм |
| LQFP-100 | 100 | 14×14 мм | 0.5 мм |
| LQFP-144 | 144 | 20×20 мм | 0.5 мм |
| LQFP-176 | 176 | 24×24 мм | 0.5 мм |
Выбор конкретной модификации зависит от требований к микросхеме по функциональности и габаритам конечного устройства.

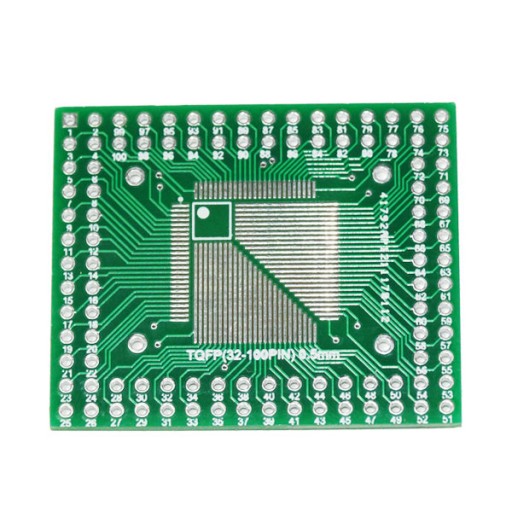

Особенности монтажа LQFP-корпусов
При работе с LQFP-корпусами следует учитывать некоторые нюансы монтажа:
- Требуется точное совмещение выводов с контактными площадками платы
- Рекомендуется использование паяльной пасты и оплавление в печи
- Необходим визуальный или рентгеновский контроль качества пайки
- Возможны проблемы с образованием перемычек между соседними выводами
- При ручном монтаже высок риск повреждения корпуса из-за перегрева
Соблюдение технологии монтажа критично для надежной работы устройства. Как правило, для LQFP рекомендуется автоматизированная пайка.
Применение LQFP-корпусов в электронике
LQFP-корпуса нашли широкое применение в различных областях электроники:
- Мобильные телефоны и планшеты
- Ноутбуки и ультрабуки
- Цифровые фотоаппараты и видеокамеры
- Портативные медицинские приборы
- Автомобильная электроника
- Промышленные контроллеры
В этих устройствах LQFP используются для микроконтроллеров, процессоров, микросхем памяти и другой логики. Их применение позволяет уменьшить габариты и вес изделий.
Сравнение LQFP с другими типами корпусов
LQFP имеет как преимущества, так и недостатки по сравнению с альтернативными вариантами корпусов:
| Тип корпуса | Преимущества | Недостатки |
|---|---|---|
| LQFP | — Низкий профиль — Высокая плотность выводов — Удобство монтажа | — Ограниченное число выводов — Сложность ручного монтажа |
| BGA | — Максимальное число выводов — Минимальные размеры | — Сложность монтажа — Проблемы с ремонтопригодностью |
| DIP | — Простота монтажа — Удобство для прототипирования | — Большие габариты — Малое число выводов |
Выбор оптимального типа корпуса зависит от конкретного применения и требований к устройству.
Рекомендации по выбору LQFP-корпуса
При выборе LQFP-корпуса для проекта следует учитывать следующие факторы:
- Допустимые габариты на печатной плате
- Возможности производства по монтажу мелкошаговых корпусов
- Требования по теплоотводу от микросхемы
- Стоимость корпуса и монтажа
Правильный выбор позволит оптимизировать характеристики устройства и упростить производственный процесс.
Будущее технологии LQFP-корпусов
Несмотря на появление новых типов корпусов, LQFP остается востребованным решением. Перспективы развития этой технологии включают:
- Дальнейшее уменьшение шага выводов до 0,3 мм
- Увеличение числа выводов до 300-400
- Применение новых материалов для улучшения теплоотвода
- Интеграция экранирования в корпус для повышения ЭМС
- Оптимизация конструкции для работы на высоких частотах
Эти усовершенствования позволят LQFP оставаться конкурентоспособным решением для современной электроники.
TERIDIAN
Микросхемы для счётчиков электроэнергии Teridian Semiconductor предлагают высочайший в промышленности уровень качества, интеграции и гибкости. Они идеальны для разработки недорогих, интеллектуальных счётчиков электроэнергии для бытовых и промышленных изделий.
20 летний опыт в разработке и производстве микросхем для счётчиков электроэнергии позволил компании занять лидирующее положение на рынке. Уникальным компонентом во всех микросхемах Teridian стала запатентованная схема с одним аналого-цифровым преобразователем. Сигналы с датчиков по этой схеме поступают через коммутатор на единственный 21-разрядный дельта-сигма аналого-цифровой преобразователь, то есть проходят всегда через один и тот же измерительный тракт и далее обрабатываются отдельным 32-х разрядным процессором по заложенным в его память отраслевым формулам. Это исключило различия в калибровке трактов разных фаз и перекрёстные искажения каналов, что позволило добиться лучшей в промышленности точности менее 0,1% в классе недорогих микросхем для бытовых счётчиков.
Все микросхемы Teridian отличатся наличием разнообразных интерфейсных схем и сервисных функций. Здесь можно увидеть аппаратные порты 2хUART, оптоволоконный интерфейс, I2C интерфейс, драйвер ЖКИ, цифровой температурный датчик, умножитель частоты тактового генератора 32768 Гц. Общее управление микросхемой обеспечивает микроконтроллер серии 80515 с производительностью 5-10 MIPS и хорошими по объёму памятью Flash и RAM. Широкий набор интерфейсных функций, единый подход к аппаратным и программным решениям для всех моделей микросхем, запас по точности до 0,1% в динамическом диапазоне 2000:1 и низкая цена на микросхемы Teridian в своей совокупности обеспечивают для производителей счётчиков новое свойство универсальной платформы.
Используя одни и те же микросхемы, либо выбирая новую модель микросхемы, можно в кратчайшие сроки разрабатывать десятки модификаций счётчиков: тарифных, однотарифных, высокого, среднего и низкого класса, активных и активно-реактивных, работающих изолированно на объекте или в составе сети сбора данных.
Важным свойством микросхем Teridian является возможность работать с любым из существующих на рынке датчиков: шунт, трансформатор тока и катушка Роговского.
Интенсивно работает Teridian и над созданием новых микросхем. В настоящее время на рынок предлагается 7 моделей микросхем для счётчиков: 71M6511, 71M6513, 71M6521, 71M6523, 71M6531, 71M6532, 71M6534. По времени выпуска в производства эти микросхемы делятся на поколения или генерации.
Микросхемы первой генерации 71M6511 и 71M6513 выпускаются с 2003 года и хорошо освоены большинством из крупных производителей счётчиков. Микросхемы второй генерации 71M6521 и 71M6523 предназначены для бюджетных моделей счётчиков и также востребованы рынком, в том числе такими объёмными как китайским и индийский. Микросхемы третьего поколения 71M6531, 71M6532, 71M6533 и 71М6534 , как отличающиеся повышенными функциональными параметрами, востребованы в странах с развитыми системами автоматизированного сбора данных со счётчиков, то есть в США и в Европе.
В настоящее время компания завершает работы над микросхемами четвёртого поколения, которые будут сочетать лучшие свойства уже выпускавшихся моделей по качеству и цене с дополнительной возможностью работы с несколькими шунтами, в том числе и в трёхфазных сетях.
Узнать более полно о технических параметрах микросхем четвёртого поколения можно обратившись индивидуально к дистрибьютору ООО “Галант Электроникс” (см. раздел Контакты).
Крупное поступление микроконтроллеров Artery
ARTERY Technology – профессиональный разработчик и производитель современных микроконтроллеров, основанный в 2016 году и имеющий филиалы в Шэньчжэне, Чунцине, Сучжоу, на Тайване. С момента своего создания ARTERY занимается инновационной разработкой 32-битных микроконтроллеров на базе ARM® Cortex®-M4/M0+.
На склад Промэлектроники поступила крупная партия микроконтроллеров от производителя Artery.
Представляем Вашему вниманию информацию о pin2pin аналогах для популярных на рынке решений.
| Наименования Artery | Описания | Аналоги |
|---|---|---|
| AT32F403ARCT7 | Микроконтроллер Artery, ядро M4.. До 256КБ Flash, до 224КБ SRAM. 2 CAN, USB device. LQFP-64 | STM32F103RCT6 |
| AT32F403AVGT7 | Микроконтроллер Artery, ядро M4. До 256КБ Flash, до 224КБ SRAM. 2 CAN, USB device. LQFP-100 | STM32F103VET6 |
AT32F407VGT7 | Микроконтроллер Artery, ядро M4. До 1MB Flash, до 224КБ SRAM. 2 CAN, 1 USB device, Ethernet MAC. LQFP-100 | STM32F407VGT6 |
| AT32F413CBT7 | Микроконтроллер Artery, ядро M4. Конфигурирыемые Flash и SRAM память. До 128КБ Flash, до 64КБ SRAM. 2 CAN, USB device. LQFP-48 | STM32F103CBT6 |
AT32F413RCT7 |
| STM32F103RCT6 |
2 CAN, USB deviceТак же в наличии микроконтроллеры, которые могут быть применены для решения широкого круга задач промышленной автоматизации:
| Наименования Artery | Описание |
|---|---|
| AT32F415RCT7 | Микроконтроллер Artery, Ядро M4. До 256КБ Flash, 32КБ SRAM. 1 CAN, USB OTG FS, корпус LQFP-64 |
| AT32F425K8U7-4 | Микроконтроллер Artery, Ядро M4. 64КБ Flash, 20КБ SRAM. CAN, USB OTG FS, корпус |
| AT32F435VGT7 | Микроконтроллер Artery, Ядро M4. Конфигурирыемые Flash и SRAM память. До 1MB Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG, корпус |
| AT32F437ZGT7 | Микроконтроллер Artery, Ядро M4. Конфигурирыемые Flash и SRAM память. До 1MB Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG, Ethernet, корпус |
| AT32F435CMT7 | Микроконтроллер Artery, Ядро M4. LQFP-48 |
| AT32F421F8P7 | Микроконтроллер Artery, Микроконтроллер Artery, ядро M4. 64КБ Flash, 16КБ SRAM. 2 UART, 1 SPI, 1 I2C, 9 каналов АЦП 12-бит, корпус |
| AT32F435ZMT7 | Микроконтроллер Artery, ядро M4. До 4МБ Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG, корпус |
| AT32F415RBT7 | Микроконтроллер Artery, ядро M4. До 128КБ Flash, 32КБ SRAM. 1 CAN, USB OTG FS |
AT32F435ZGT7 | Микроконтроллер Artery, ядро M4. До 1МБ Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG, корпус LQFP-144 |
Кроме микроконтроллеров Artery в новом поступлении представлены также и отладочные платы, значительно облегчающие разработку. Платы оснащены LED-индикаторами, USB-разъёмами (microUSB Type B), Arduino Uno R3-совместимыми коннекторами, стандартным 20-пиновым ARM JTAG и встроенной SPI Flash памятью.
| Наименование | Описание |
|---|---|
| AT-START-F403A | Отладочная плата для микроконтроллеров Artery серии AT32F403A |
AT-START-F413 | Отладочная плата для микроконтроллеров Artery серии AT32F413 |
AT-START-F415 | Отладочная плата для микроконтроллеров Artery серии AT32F415 |
AT-START-F437 | Отладочная плата для микроконтроллеров Artery серии AT32F437 |
Контакты технической поддержки по вопросам применения микроконтроллеров Artery приведены ниже.
Новинка
AT32F413CBT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 128КБ Flash, до 64КБ SRAM. 2 CAN, USB device
Производитель: Artery Корпус: LQFP48
Наличие:
21 360 шт
Под заказ:
0 шт
Цена от:
от 155,30₽
Новинка
AT32F413RCT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 256КБ Flash, до 64КБ SRAM. 2 CAN, USB device
Производитель: Artery Корпус: LQFP64
Наличие:
22 325 шт
Под заказ:
0 шт
Цена от:
от 193,38₽
Новинка
AT32F403ARCT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 256КБ Flash, до 224КБ SRAM. 2 CAN, USB device
Производитель: Artery Корпус: LQFP64
Наличие:
1 960 шт
Под заказ:
0 шт
Цена от:
от 218,11₽
Новинка
AT32F407VGT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 1MB Flash, до 224КБ SRAM. 2 CAN, 1 USB device, Ethernet MAC
Производитель: Artery Корпус: LQFP100
Наличие:
234 шт
Под заказ:
0 шт
Цена от:
от 278,87₽
Новинка
AT32F415RBT7
Микроконтроллер Artery, ядро M4.
До 128КБ Flash, 32КБ SRAM. 1 CAN, USB OTG FS
Производитель: Artery Корпус: LQFP64
Наличие:
9 944 шт
Под заказ:
0 шт
Цена от:
от 225,97₽
Новинка
AT32F403AVGT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 256КБ Flash, до 224КБ SRAM. 2 CAN, USB device
Производитель: Artery Корпус: LQFP100
Наличие:
22 025 шт
Под заказ:
0 шт
Цена от:
от 235,40₽
Новинка
AT32F435ZGT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 1МБ Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG
Производитель: Artery Корпус: LQFP144
Наличие:
7 390 шт
Под заказ:
163 шт
Цена от:
от 685,67₽
Новинка
AT32F435ZMT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 4МБ Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG
Производитель: Artery Корпус: LQFP144
Наличие:
9 938 шт
Под заказ:
0 шт
Цена от:
от 742,11₽
Новинка
AT32F415RCT7
Микроконтроллер Artery, ядро M4.
До 256КБ Flash, 32КБ SRAM. 1 CAN, USB OTG FS
Производитель: Artery Корпус: LQFP64
Наличие:
4 812 шт
Под заказ:
0 шт
Цена от:
от 155,30₽
Новинка
AT32F435CMT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 4MB Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG
Производитель: Artery Корпус: LQFP48
Наличие:
970 шт
Под заказ:
0 шт
Цена от:
от 359,77₽
Новинка
AT32F435VGT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 1MB Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG
Производитель: Artery Корпус: LQFP100
Наличие:
4 987 шт
Под заказ:
0 шт
Цена от:
от 370,58₽
Новинка
AT32F437ZGT7
Микроконтроллер Artery, ядро M4.
Конфигурирыемые Flash и SRAM память. До 1MB Flash, до 512КБ SRAM. 2 CAN, 2 USB FS OTG, Ethernet
Производитель: Artery Корпус: LQFP144
Наличие:
2 209 шт
Под заказ:
0 шт
Цена от:
от 444,16₽
AT-START-F413 Отладочная плата для микроконтроллеров Artery серии AT32F413 Производитель: Artery
Наличие:
7 шт
Под заказ:
0 шт
Цена от:
от 3 821,13₽
AT-START-F415 Отладочная плата для микроконтроллеров Artery серии AT32F415 Производитель: Artery
Наличие:
13 шт
Под заказ:
0 шт
Цена от:
от 3 821,13₽
AT-START-F437 Отладочная плата для микроконтроллеров Artery серии AT32F437 Производитель: Artery
Наличие:
0 шт
Под заказ:
5 шт
Цена от:
от 4 769,44₽
По вопросам технической поддержки обращаться:
kotelnikov.
[email protected]
Инженер по применению электронных компонентов ГК «Промэлектроника»
Григорий Котельников
тел: (343) 372-92-30, доб. 419
[email protected]
Инженер по применению электронных компонентов ГК «Промэлектроника»
Валерий Белохохлов
тел: (343) 372-92-30, доб. 430
Низкопрофильный четырехъядерный плоский пакет
LQFP — Низкий Профиль Quad Flat Pack
Низкопрофильный четырехъядерный Плоский пакет , или ЛКФП, представляет собой корпус ИС для поверхностного монтажа с выводами, выходящими со всех четырех сторон. пакета тело.
LQFP выпускается в различных размерах корпуса:
количество отведений варьируется от 48 до 216.
Значения шага отведений, используемые LQFP.
различаются: 0,4 мм, 0,5 мм, 0,65 мм и 0,80 мм. Типичная толщина корпуса LQFP
составляет 1,4 мм.
Таблица 1. Свойства некоторых LQFP
Часть # | № | Корпус | Корпус | Свинец |
ЛКФП-48 | 48 | 7 мм х 7 мм | 1,4 мм | 0,5 мм |
LQFP-64 | 64 | 7 мм x 7 мм | 1,4 мм | 0,4 мм |
LQFP-100 | 100 | 14 мм х 14 мм | 1,4 мм | 0,5 мм |
LQFP-128 | 128 | 14 мм х 14 мм | 1,4 мм | 0,4 мм |
LQFP-128 | 128 | 14 мм х 20 мм | 1,4 мм | 0,5 мм |
LQFP-144 | 144 | 20 мм x 20 мм | 1,4 мм | 0,5 мм |
LQFP-216 | 216 | 24 мм х 24 мм | 1,4 мм | 0,4 мм |
Рисунок 1. Низкопрофильный QFP (LQFP) |
См. больше Типы корпусов ИС
ДОМ
Пакет LQFP: Низкопрофильный Quad Flat Pack
Что такое LQFP?
Низкопрофильный корпус Quad Flat Pack (LQFP) представляет собой корпус ИС для поверхностного монтажа с выводами, выходящими со всех четырех сторон корпуса. Корпуса QFP обладают теми же преимуществами, что и метрические корпуса TQFP с толщиной корпуса 1,4 мм (менее 1,7 мм, но более 1,2 мм), но они тоньше и имеют стандартную площадь основания выводной рамки (0,2 мм). Пины нумеруются против часовой стрелки от индексной точки. Этот пакет позволяет инженерам по компоновке ИС, составителям спецификаций компонентов и проектировщикам систем решать такие вопросы, как увеличение плотности платы, программы усадки кристаллов и тонкий профиль конечного продукта.
Low Profile Quad Flat Pack
LQFP помогают решить такие проблемы, как увеличение плотности платы, программы усадки штампов, тонкий профиль конечного продукта и портативность. Количество отведений колеблется от 32 до 256. Размеры тела варьируются от 7×7 мм до 28×28 мм. Медные выводные рамы используются для этого фиктивного пакета компонентов. Шаг выводов, доступный для низкопрофильных четырехъядерных плоских пакетов, составляет 0,4 мм, 0,5 мм, 0,65 мм и 0,80 мм. Типичная толщина корпуса составляет 1,4 мм.
| Свойства некоторых примеров | ||||
| Номер детали | № штифтов | Размер корпуса | Толщина корпуса | Свинец Смола |
| LQFP-48 | 48 | 7 х 7 мм | 1,4 мм | 0,5 мм |
| LQFP-64 | 64 | 7 х 7 мм | 1,4 мм | 0,4 мм |
| LQFP-100 | 100 | 14 х 14 мм | 1,4 мм | 0,5 мм |
| LQFP-128 | 128 | 14 х 14 мм | 1,4 мм | 0,4 мм |
| LQFP-128 | 128 | 14 х 20 мм | 1,4 мм | 0,5 мм |
| LQFP-144 | 144 | 20 х 20 мм | 1,4 мм | 0,5 мм |
| LQFP-216 | 216 | 24 х 24 мм | 1,4 мм | 0,4 мм |
| LQFP-256 | 256 | 24 х 24 мм | 1,4 мм | 0,4 мм |
Для этого пакета требуется тщательно разработанная печатная плата с учетом электромагнитной совместимости.
В дополнение к рекомендациям по проектированию печатных плат в таблице данных, в которой содержится общая информация о правилах проектирования печатных плат. Дизайн и конструкция печатной платы являются ключевыми факторами для достижения высокой надежности паяных соединений. Корпуса с открытыми контактными площадками не должны размещаться напротив друг друга по обе стороны от печатной платы при выполнении двустороннее крепление . Это придаст жесткость сборке и вызовет усталость паяных соединений раньше, чем в конструкции, в которой компоненты смещены. Кроме того, жесткость платы сама по себе оказывает значительное влияние на надежность паяного соединения, если система используется в критических условиях циклического изменения температуры.
LQFP имеют открытую матричную площадку в нижней части упаковки, которая создается за счет соответствующей установки выводной рамы вниз. Открытые контактные площадки обычно припаиваются к печатной плате (PCB) для механического, электрического и теплового соединения.
