Лучший самодельный металлоискатель: Самодельный металлоискатель на микросхеме, схема металлоискателя

Содержание

Самодельный металлоискатель на микросхеме, схема металлоискателя

Немного почитав радиолюбительские форумы по изготовлению металлоискателей, обнаружил, что большинство людей собирающих металлоискатели, на мой взгляд, незаслуженно списывают со счетов металлоискатели на биениях — так называемые BFO металлоискатели. Якобы это технология прошлого века и «детские игрушки». — Да, это простой и непрофессиональный прибор, требующий определенных навыков и опыта в обращении. Он не имеет четкой селективности металлов и требует подстройки в процессе эксплуатации. Однако и с ним можно производить удачный поиск при определенных обстоятельствах. Как вариант — пляжный поиск — идеальный вариант для металлоискателя на биениях.



Место для поиска с металлоискателем.

С металлоискателем нужно ходить там, где люди что-то теряют. Мне повезло, у меня есть такое место. Неподалеку от моего дома расположен заброшенный речной песчаный карьер, на котором летом постоянно отдыхают люди бухая и купаясь в реке. Понятное дело, они постоянно что то теряют. На мой взгляд, лучшего места для поиска с металлоискателем BFO придумать нельзя. Потерянные вещи моментально самозакапываются на небольшую глубину в сухой песок и отыскать их вручную уже практически невозможно.  Мистика какая то. Помню, в детстве уронил там в песок ключи от квартиры. Вот стою я, вот сюда упали ключи, но, сколько я не перекапывал тот участок — все безрезультатно. Они буквально провалились «сквозь землю». Просто заколдованное место. В то же время  на этом «золотом» пляже я  постоянно находил в песке чужие ключи, зажигалки, монеты, украшения и телефоны. А при последнем походе с металлоискателем – женское тонкое золотое кольцо. Оно было почти у поверхности чуть присыпано песком. Возможно, просто везение.  Собственно именно под этот пляж я и делал свой металлоискатель.



Достоинства металлоискателя на биениях.

Почему именно BFO? — Во первых, это самый простой вариант металлоискателя. Во вторых он обладает хоть какой то динамикой сигнала в зависимости от свойств предмета. Не то что импульсный металлоискатель – «пикающий» на все одинаково. Я не в коем случае не хочу принизить достоинства импульсного металлоискателя. Это тоже замечательный прибор, но для пляжа заваленного пробками и фольгой он не подходит. Многие скажут, что и металлоискатель на биениях не различает свойств предмета, воет и гудит на все одинаково. Однако это не так. Попрактиковавшись на пляже пару дней, я научился весьма неплохо определять фольгу как резкое и глубокое изменение частоты. Крышки же от пивных бутылок вызывают строго определенное изменение частоты, которое нужно запомнить. А вот монеты издают слабый, «точечный» сигнал — еле уловимое изменение частоты. Все это приходит с опытом при наличии терпения и  неплохого слуха. Металлоискатель на биениях — это все-таки «слуховой» металлоискатель. Анализатором и обработчиком сигналов здесь является человек. По этому вести поиск нужно обязательно на наушники, а не на динамик.  Причем лучший вариант – большие наушники, а не «затычки».



Конструкция металлоискателя.

Конструктивно я решил делать металлоискатель складным и компактным. Чтобы он  влезал в обычный пакет, дабы не привлекать внимание «нормальных» людей.  Иначе, добираясь до места поиска, выглядешь как «инопланетянен», или собиратель металлолома. Для этой цели я купил в магазине самое маленькое (двухметровое пятиколенное) телескопическое удилище. Оставил три колена. Получилась довольно компактное складное основание, на котором я и собрал свой металлоискатель.

Весь электронный блок был собран в уже полюбившимся мною пластиковом коробе для проводки 60х40. Из его пластмассы так же была сделана торцевая заглушка, перегородка отсека питания и крышка отсека питания .Части склеивались суперклеем и садились на болты М3.  Крепление электронного блока металлоискателя к удилищу выполнено в виде металлической скобы, которая вставляется на место рыболовной катушки с леской и фиксируется штатной гайкой удилища. Получилась отличная легкая и прочная конструкция. Наружу блока выведена кнопка питания, гнездо подключения катушки (пятиконтактное гнездо от «дедушкиного» магнитофона), регулятор частоты и гнездо под джек для наушников.

Печатная плата металлоискателя изготавливалась по месту разводкой дорожек водостойким маркером. По этому, к сожалению, печатку предоставить не могу. Монтаж поверхностный навесной — без отверстий – «ленивый» —  мой любимый . Так же важно после сборки платы покрыть её любым лаком для защиты от влаги и мусора. При полевых условиях это очень важно. Я, к примеру, потерял один день из за того, что во внутрь под микросхему попал какой-то мусор. Металлоискатель просто перестал работать. И мне пришлось возвращаться домой, разбирать его, продувать и вскрывать плату лаком.



Схема металлоискателя на биениях.

Сама же схема (см. ниже ) была переработана и оптимизирована мной из двух схем металлоискателей. Это «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 и «Металлоискатель повышенной чувствительности» — журнал «Радио», 1994г, №10, стр 26.

В результате получилась простая и функциональная схема, обеспечивающая стабильные низкочастотные результирующие биения – то, что нужно для определения на слух малейших изменений частоты.



Стабильность и чувствительность металлоискателя обеспечивают следующие схемные решения:

1)

Генераторы эталонный и измерительный разнесены — выполнены в отдельных корпусах микросхем – DD1 и DD2. На первый взгляд это расточительство – используется всего один логический элемент корпуса микросхемы из четырех. То есть, да, эталонный генератор собран только на одном логическом элементе микросхемы. Остальные три логические элемента микросхемы  не задействованы вовсе. Точно так же построен и измерительный генератор. Казалось бы — бессмысленно не задействовать свободные логические элементы корпуса микросхем. Однако именно в этом и есть большой смысл. И состоит он в том, что если, допустим, все же собрать в одном корпусе микросхемы два генератора – они будут синхронизировать друг друга на близких частотах. Не удастся получать малейшие изменения результирующей частоты. На практике это будет выглядеть как резкое изменение частоты лишь при близком воздействии массивного металлического предмета на измерительную катушку. Иными словами резко снижается чувствительность. Металлоискатель не реагирует на мелкие предметы. Результирующая частота как бы «залипает» на нуле – до определенного момента вовсе нет биений.  Еще говорят – «тупой металлоискатель», «тупая чувствительность». Кстати «Металлоискатель на микросхеме» — журнал  «Радио», 1987г, №01, стр 4, 49 построен как раз на одной микросхеме вовсе. Там очень заметен этот эффект синхронизации частот. Ним совершенно невозможно искать монеты и мелкие предметы.

Так же оба генератора должны быть экранированы отдельными небольшими экранами из жести. Это на порядок повышает стабильность и чувствительность металлоискателя в целом. Достаточно, просто припаять на минус между микросхемами генераторов небольшие перегородки из жести, чтобы убедится в улучшении параметров металлоискателя. Чем лучше экран — тем лучше чувствительность  (ослабляется влияние генераторов друг на друга и плюс защита от внешнего воздействия на частоту).



2)

Электронная настройка.

Во всех классических схемах BFO (схемах BFO прошлого века) для настройки нулевых биений используется конденсатор переменной емкости КПЕ. Этот паршивый элемент изначально перечеркивает все возможности металлоискателя на биениях. Никогда не используйте КПЕ в BFO! Даже если он не будет иметь люфтов, все равно он будет источником паразитного изменения частоты в следствии температурных  и емкостных влияний окружающей среды. Производить поиск в реальных походных условиях с конденсаторным металлоискателем на биениях сплошное мучение.

Только электронная настройка! Она реализована на стабилитроне D1, включенном в схему как варикап. Такая схема обеспечивает хорошую перестройку частоты при отсутствии паразитных явлений. Вместо  КС147 можно использовать к примеру КС133, КС156 и многие другие. Так же многие диоды обладают свойством варикапа. Естественно, возможно придется подобрать резисторы R1, R3. Возможно R3 нужно будет вообще закоротить при другом стабилитроне или диоде.



3)

Компаратор на DD3.2 – DD3.4.

Этот элемент схемы преобразует синусоидальный сигнал с выхода смесителя DD3.1 в прямоугольные импульсы удвоенной частоты.

Во первых, прямоугольные импульсы отчетливо слышны на герцовых частотах как четкие щелчки. В то время как синусоидальный сигнал герцовых частот уже с трудом различим на слух.

Во вторых, удвоение частоты позволяет более близко подойти регулировкой к нулевым биениям. В результате, регулировкой можно добиться «цоканья» в наушниках, изменение частоты которого уже можно уловить при поднесении маленькой монеты к катушке на расстоянии 30 см.



4)

Стабилизатор питания генераторов.

Естественно, в данной схеме напряжение питания заметно влияет на частоту генераторов DD1.1 и DD2.1 металлоискателя. Причем на каждый из генераторов влияет по разному. В результате чего, с разрядом батареи немного «плывет» и частота биений металлоискателя. Для предотвращения этого в схему был введен пятивольтовый стабилизатор DA1 для питания генераторов DD1.1 и DD2.1. В результате чего частота перестала «плыть». Однако, следует сказать, что с другой стороны, из за пятивольтового питания генераторов несколько снизилась чувствительность металлоискателя в целом. По этому, эту опцию следует считать необязательной и при желании можно питать генераторы DD1.1 и DD2.1 от кроны без стабилизатора DA1. Только придется чаще подстраивать частоту вручную, регулятором.



Конструкция катушки металлоискателя.

(См. схему ниже).

Так как это не импульсный металлоискатель, а BFO, то поисковая катушка (L2) не боится металлических предметов в своей конструкции.  Нам не понадобятся пластмассовый болт. То есть  мы можем без опаски применять для её изготовления металлический (но только незамкнутый!) каркас и обычный металлический болт для шарнира. В последствии, при наладке схемы, все влияния металла в конструкции выведутся в ноль подстроечным сердечником катушки L1. Сама катушка L2 содержит 32  витка провода ПЭВ или ПЭЛ диаметром 0,2 – 0,3 мм. Диаметр катушки должен быть около 200 мм. Намотку удобно производить на небольшое пластмассовое коническое ведро. Полученные витки полностью обматываются изолентой и увязываются ниткой. Далее вся эта конструкция обматывается фольгой (кулинарная фольга для запекания). Сверху фольги наматывается луженая проволока несколькими витками по всему периметру катушки. Эта проволока будет выводом фольгяного экрана катушки. Еще раз все вместе обматывается изолентой. Сама катушка готова.

Каркас на котором будет располагаться катушка и которым она будет крепится к удилищу изготавливается из стальной пружинящей (не мягкой) проволоки 3-4 мм. Он состоит собственно из трех частей (смотри рисунок)– двух витых проволочных петель шарнира, которые будут соединены болтом между собой и проволочного кольца, продетого в трубку от капельницы (кольцо не должно быть замкнутым витком).

Вся эта конструкция вместе с готовой проволочной катушкой так же  увязывается вместе нитками и изолентой.

Сам шарнир с катушкой крепится к удилищу увязыванием капроновыми нитками и проклейкой эбоксидной смолой.

Катушку желательно не мочить в процессе поиска и тем более не использовать для подводного поиска. Она не герметична. Попавшая во внутрь влага со временем может разрушить её.

Катушка L1 (смотри схему) мотается на каркасе от малогабаритного радиоприемника с металлическим экраном и подстроечным сердечником. Катушка содержит 65 витков провода ПЭВ диаметром 0.06мм



Я и Диод. © yaidiod.ru.

простые и посложнее – на золото, черный металл, для стройки. Подготовка печатной платы


Если перед вами остро встал вопрос, как сделать металлоискатель своими руками в домашних условиях, то сейчас мы найдём на него ответ. Рассмотрим пошаговое создание трёх видов металлодетекторов со схемами, видео и пошаговыми фото.

Простой металлоискатель Малыш FM в домашних условиях — схема, монтаж

Малыш ФМ — это один из самых простых металлоискателей на сегодняшний день. Схема отлично подходит для создания пинпойнтера.

Работает Малыш ФМ по принципу частотомера (до этого его применяли в МИ Кощей ФМ). Схема металлоискателя простая, поисковую катушку также несложно сделать своими руками в домашних условиях. Именно по этой причине Малыш ФМ сыскал популярность сред радиолюбителей, несмотря на небольшие недостатки, о которых поговорим ниже.

Новая идея, которая возникла у создателей Кощея ФМ, имела и свои «подводные камни». Работа металлодетектора была нестабильна из-за постоянного дрейфа, а глубина поиска — сравнительно небольшая. Однако в Малыше ФМ эти проблемы попытались устранить программно и кое-что из этого получилось.

Схема металлоискателя Малыш ФМ


Схема металлоискателя Малыш ФМ


Все детали просты и доступны. Главное, использовать термостабильные конденсаторы, их можно взять из сгоревшего мультиметра или советские К71. А вот керамические конденсаторы не подходят.

Обратите внимание! Чем лучше будет качество конденсаторов, тем стабильнее будет работать металлоискатель!

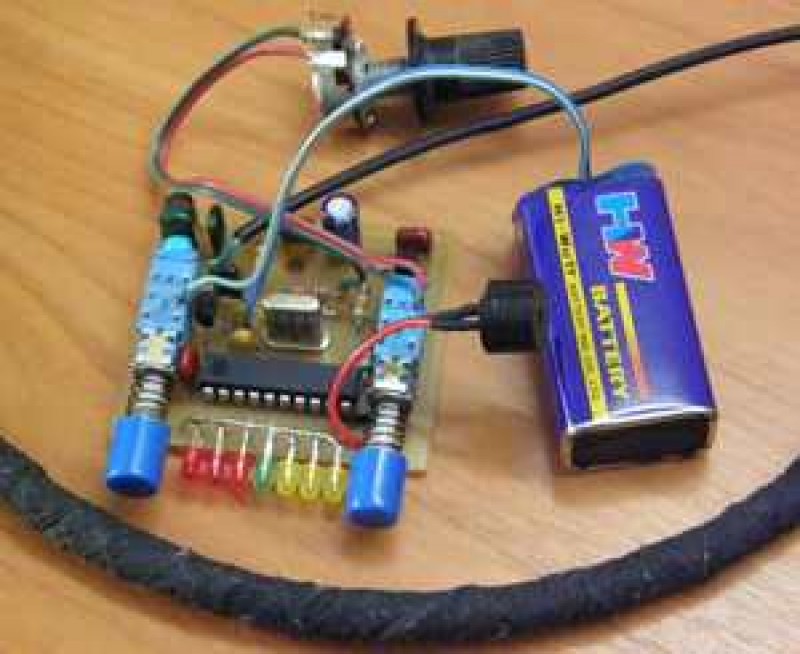

Плата металлоискателя Малыш ФМ очень проста и выглядит вот так:


Для питания металлоискателя подойдут батарейки типа «Крона» или другой источник питания от 9 до 12 В. Сама плата металлоискателя потребляет всего 10 мА, а увеличение энергопотребления может вызвать только мощный динамик. По этой причине лучше использовать пьезодинамики или наушники.

Плату и прошивку для металлоискателя Малыш ФМ можно скачать ниже.

Файлы для скачивания:

Изготовление катушки для металлоискателя МАЛЫШ ФМ

Катушка для металлоискателя Малыш ФМ также важна, как и качественные конденсаторы. Вместе с конденсаторами она образует колебательный контур с частотой 19 кГц.

Схему металлоискателя Малыш ФМ можно использовать в качестве пинпойнтера или пляжного металлодетектора.

Данные для намотки катушки: на обод диаметром 70 мм используется провод сечением 0.1–0.18 мм (95 витков).

На фото ниже пример серийно выпускаемых пинпойнтеров Малыш ФМ:


Для пляжника: на обод диаметром 180 мм используется провод ПЭТ 155 0.1–0.18 (55 витков).

Далее витки снимаются с обода и плотно сматываются между собой ниткой, затем на катушку наматывается алюминиевая фольга для экранирования катушки, в месте вывода концов катушки делается разрыв экрана (Промежуток без фольги). Затем на фольгу наматывается спиралькой луженая медная проволока, и ее кабелем соединяем с минусом на плате металлоискателя. Для подключения катушки к плате металлоискателя, хорошо подходит микрофонный провод (2 жилы в общем экране) провода подпаиваем к концам катушки, а «экран к экрану».


Видео, как работает металлоискатель Малыш ФМ:

Как сделать металлоискатель своими руками — схема МИ ШАНС, подробная инструкция


Представляем вашему вниманию схему импульсного металлоискателя с дискриминацией металлов ШАНС. По сравнению с другими подобными устройствами, он имеет огромное преимущество, связанное с относительной простотой изготовления поисковой катушки.

Собранный своими руками металлоискатель ШАНС с катушкой диаметром 25 сможет найти обручальное кольцо на расстоянии 18 см, а каску — 40–45 см. Максимальная глубина поиска — 1 метр.

Схема металлоискателя ШАНС


Схема металлоискателя ШАНС


Также приводим схему кнопок управления металлоискателем:


Схема кнопок управления металлоискателя ШАНС


Схема имеет средний уровень сложности. Для сборки металлоискателя своими руками в домашних условиях понадобится некоторый опыт.

Необходимые компоненты для сборки металлоискателя ШАНС своими руками

Схема МИ ШАНС содержит микроконтроллер, поэтому для его успешной сборки понадобится внутрисхемный программатор. Также в схеме имеется ряд достаточно дорогих компонентов: экран, процессор и АЦП.

По самой сборке прибор не сложнее, чем Tracker PI-2 и Clone PI-W, а по настройке — даже проще, поскольку в нём нет даже традиционного подстроечника для балансировки ОУ.

Особое внимание следует уделить именно АЦП MCP3201, только после его приобретения можно переходить к дальнейшей сборке прибора, поскольку найти его весьма непросто.

По схеме — МСР3201, но есть и аналоги — ADS7816, ADS7817, ADS7822, LTC1285, LTC1286, SP8528 (могут чем-то отличаться).

После этого, следующим важным пунктом идёт ЖКИ-индикатор, как самая дорогая деталь, его цена — около 10 долларов. Подходят любые индикаторы на встроенном контроллере HD44780 (почти все именно такие), их выпускают многие фирмы, поэтому давать конкретную маркировку очень сложно. Лучше всего просто выбрать ЖКИ-индикатор со встроенным контроллером на две строки по 16 символов. Будет он с поддержкой кириллицы или нет — не важно. Будет у него подсветка или нет — тоже не важно, если не планируется использование в тёмное время суток или в подвалах/катакомбах. Но в любой маркировке нужного индикатора будет иметь место «1602» — обозначающее, что это знакосинтезирующий индикатор с двумя строками по 16 символов.

Если вы такой индикатор держите в руках впервые, с ним лучше сразу «ближе познакомиться». Хорошо, если найти на него даташит, но можно обойтись и без него, если внимательно осмотреть. Подключаем от внешнего источника +5 В на вывод 2 индикатора, а землю — на выводы 1 и 5. Обычно, отверстия и экран самого индикатора сидят на массе, а печатные проводники питания шире, чем сигнальные — это тоже поможет лучше и правильнее разобраться.

Вывод 3 индикатора через подстроечный резистор 22 кОм садим на массу (как на схеме прибора). Включаем и вращением этого подстроечника добиваемся красивого отображения всей верхней строки индикатора. Желательно разобраться и с подсветкой — она выведена на противоположную сторону индикатора двумя отдельными выводами, может быть продублирована и на выводы 15 и 16 (обычно). Находим, где «плюс», где «минус», пробуем запитать от +5 В, желательно через резистор 200 Ом (как на схеме). Вот теперь с индикатором вы хорошо знакомы, настроили контрастность и можно быть уверенными, что из-за него у вас уже проблем не будет.

Теперь, что касается остальное комплектации, из ОУ (по схеме он ОР37) пока что рабочей оказалась только NE5534P, которая намного дешевле указанной ОР37 и более распространённая. Преобразователь положительного напряжения с +12 В в отрицательное -12 В можно применить без буквы S в названии. Вместо полевичка КП505 идёт КП501А.

Подробная инструкция по сборке металлоискателя ШАНС своими руками

Процесс сборки металлодетектора ШАНС нужно начать с изготовления печатной платы. Скачать рисунок печатной платы и другие материалы для сборки металлоискателя ШАНС своими руками от можно ниже.

Файлы для скачивания:

Собранная плата металлоискателя ШАНС выглядит так:


Плата металлоискателя ШАНС 2D


Плата металлоискателя ШАНС 3D


После изготовления и спайки платы, необходимо прошить микроконтроллер. Последняя версия прошивки 1.2.1.

Все версии прошивок для скачивания:

Для прошивки микроконтроллера биты конфигурации расставляем как на рисунке ниже:


После этого, к металлоискателю подключаем питание, и он должен заработать. Правда пока металл он видеть не будит. Нужно еще изготовить катушку.

А вот так выглядит уже собранный блок:

Металлоискатель ШАНС своими руками — изготовление катушки


Для намотки катушки можно использовать обмоточный провод сечением 0,67–0,85 мм.

После подключения катушки, вы уже можете полностью проверить металлоискатель. Но для полноценной работы с металлоискателем, его стоит засунуть в корпус и изготовить для него штангу.


Ложные срабатывания у металлоискателя ШАНС отсутствуют, если поблизости нет включенных электроприборов. Чувствительность хорошая, как для селективных МД. Селективность и дискриминация своё дело делают. Все нюансы, которые сопутствуют работе даже очень приличных и дорогих фирменных приборов, аналогично отрабатывают и здесь — например, плоские железные предметы «бьют в цветняк», так как в них проводимость тоже неслабая. Ждать здесь чудес особо не приходится — природу не обманешь, но с опытом по индикатору и звуку отличить железки от латуни и бронзы можно.

В работе ШАНС показал себя, как простой и надежный металлоискатель, но с дискриминацией все не очень радужно. Реально прибор отсеивает только мелкий железный мусор и небольшие гвозди, а вот пивные пробки уже вызывают трудности. Также прибор, как и другие импульсные металлоискатели, плохо видит золотые цепочки.

Видео с запуском МИ ШАНС на столе:

Металлоискатель Clone PI в домашних условиях — схема и подробная инструкция

Clone PI это импульсный металлоискатель без определения типа металлов, который может работать с катушками различных размеров. При использовании кольца диаметром 20 см, МИ Клон может находить монету на глубине до 25 см, а крупный металл — до 1 метра.

За основу Клона взята схема металлоискателя Tracker PI-2 с внесением в нее некоторых изменений.

Металлоискатель Clone PI имеет следующие отличия от оригинала (Металлоискателя Tracker PI-2):

  • Использование микроконтроллера AVR вместо PIC-контроллера.
  • Использование ЖКИ экран без светодиодов для индикации.
  • Наличие быстрой и медленной автоподстройки.
  • Все управление металлоискателем кнопочное (без переменных резисторов).

Схема металлоискателя Clone PI


Схема металлоискателя Clone PI

Внимание: последние версии прошивок для металлоискателя выпускались для микроконтроллера PIC18F252!


Клон ПИ — это импульсный металлоискатель средней сложности, для новичка он будет сложен в изготовлении. Однако человек, имеющий небольшой опыт в сборке металлоискателей или другой электроники, сможет с ним справиться.

Схема металлоискателя Клон содержит несколько дорогостоящих элементов: ЖКИ экран, АЦП MCP3201 и микроконтроллер. Перед началом изготовления металлоискателя, обязательно приобретите АЦП, так как с его покупкой могут возникнуть трудности!

Также схема металлоискателя, содержит программируемый микроконтроллер, поэтому для его изготовления вам понадобится программатор с поддержкой программирования микроконтроллеров — PIC18F252 и умение им пользоваться.

На экране, металлоискатель Клон Пи выводит следующую информацию:

  1. Уровень отклика («быстрый» и «медленный» слайдеры).
  2. Напряжение питания.
  3. Порог (величина, обратная чувствительности).
  4. Громкость.
  5. Признак активности автоподстройки (отклик превышает порог в любую сторону).
  6. Признак медленной автоподстройки (отклонение отклика в положительную сторону), совпадает со звуковой сигнализацией.
  7. Индикатор включённой подсветки дисплея.
В работе металлоискатель Клон показал себя весьма неплохо. При качественной сборке Клон практически не отличается по поисковым характеристикам от Tracker PI и других импульсных металлоискателей.

Сборка металлоискателя Clone PI своими руками

Сборку металлоискателя Clone PI, как уже сказано выше, следует начать с поиска и покупки деталей, для изготовления печатной платы. После этого можно переходить к непосредственному процессу изготовления и сборки.

Первым делом, необходимо вытравить печатную плату:


Печатная плата металлоискателя Clone PI


После изготовления печатной платы в нее необходимо впаять все радиодетали. Микросхемы лучше установить на панельки. Также к плате подключаем кнопки управления, экран, динамик и разъемы для катушки и питания металлоискателя. После окончания пайки плату необходимо промыть спиртом и хорошо просушить.

Затем внимательно осматриваем плату, чтобы выявить непропаенные места и «залипухи». Если все хорошо, можно приступать к программированию микроконтроллера.

Прошивки, рисунки печатной платы и прочие материалы, которые могут понадобиться при создании металлоискателя Клон Пи своими руками в домашних условиях, вы можете скачать ниже.

Файлы для скачивания:

После программирования, микроконтроллер устанавливаем на плату, и уже можно увидеть первые плоды своего труда.

Питание металлоискателя лучше подавать через предохранитель (2–5 А). В случае замыкания или ошибки при пайке он может спасти вашу плату!


Если металлоискатель включился, на экране все показывает, подает звук и реагирует на кнопки управления, то можно переходить к изготовлению поисковой катушки. Если что-то не работает, то возвращаемся к этапу визуального осмотра, проверке платы по схеме и выявлению дефектов сборки!

Изготовление поисковой катушки для металлоискателя Клон ПИ

Простую поисковую катушку для металлоискателя Clone PI своими руками можно изготовить из обмоточного эмаль провода диаметром 0,6–0,8 мм, намотав 25 витков на оправку диаметром 25–27 см. В качестве оправки можно использовать кастрюльку или другой подходящий круглый предмет.

Затем витки катушки туго уматываем изолентой или скотчем. К концам катушки подпаиваем свитый многожильный провод сечением 0,75 мм и длиной 1–1,3 метра. Для удобства работы, защиты катушки от ударов и придания ей эстетического вида, можно ее засунуть в такой корпус:


К концу катушки подпаиваем разъём и подсоединяем ее к металлоискателю. Включаем его и проверяем наличие реакции на металл. Если реакция есть и у вас хорошая чувствительность, то можно произвести подстройку металлоискателя и приступать к окончательной сборке металлоискателя в корпус. На фото ниже приведен пример расположения элементов металлоискателя внутри корпуса.


После сборки металлоискателя и катушки в корпус остается изготовить к нему штангу и приступать к поискам!
  • Смотрите также, как сделать своими руками

Оборудование и материалы

Чтобы собрать самодельный металлоискатель своими руками, понадобятся следующие комплектующие и инструменты:

  • Микросхема. Подойдет как отечественная, типа КР1006РВИ1, так и ее аналог зарубежного производства (NE 555)
  • Медный провод для наматывания катушки
  • Транзисторы различного формата (BC 547, IRF 740, NPN и др.)
  • Готовая печатная плата или материал для ее изготовления
  • Пластиковая или металлическая трубка достаточной длины, для использования в качестве штанги
  • Материал для всех элементов корпуса – прочный пластик
  • Расходные материалы: любые подходящие крепежные элементы, изолента
  • Оборудование: паяльник, отвертки

Это минимальный набор, которого будет достаточно, чтобы собрать простейший прибор. Такое устройство отлично подойдет для начинающих кладоискателей.

Сборка устройства

Чтобы собрать наиболее простой металлоискатель, нужно пройти несколько шагов.

Сборка печатной платы

Электроника по традиции является наиболее сложной частью любого прибора. Обойтись без микросхем в данном случае невозможно, поэтому начинать сборку будет логично с печатной платы.

Для простого металлодетектора есть два варианта печатных плат:

  • Плата под микросхему NE 555 (или аналогичную отечественную
  • Транзисторная плата.

Даже при самостоятельной сборке, печатную плату все же лучше приобретать в готовом виде. Их можно найти в любом магазине радиоэлектроники. Дело в том, что даже если мастер решит собрать печатную плату самостоятельно, для ее изготовления понадобится покупать материалы, которые сделать самому вряд ли возможно, как например, гетинакс – плиты из прессованной бумаги.

Установка электроники на плату

Далее задача мастера – установить на плату все электронные элементы. Здесь главное условие – строго соблюдать принципиальную электрическую схему металлоискателя. От точности пайки зависит дальнейшая работа всего устройства.

Для повышения стабильности работы металлодетектора рекомендуется дополнительно установить на плату пленочные конденсаторы. Они имеют повышенные показатели термостабильности. Особенно актуально это для использования в холодную погоду, например, при частых поисках осенью.

Источник питания

Схема мощного самодельного металлоискателя обеспечивается любым источником питания, с суммарным напряжением от 9 до 12В. Но считается, что чувствительность прибора лучше при использовании источника питания 12В. Это может быть, как аккумулятор, так и несколько батареек. Можно даже использовать ненужные аккумуляторные батареи от ноутбуков.

Стоит отметить, что даже при простоте схемы, в итоге прибор получается достаточно мощный и потребляет значительное количество энергии. При длительных по времени поисках следует позаботиться о наличии запасных элементов питания, а лучше всего использовать заряжаемые аккумуляторы, что позволит избежать неприятностей с разрядкой батарей в самый неподходящий момент.

Сборка катушки

Так, как собираемый прибор относится к импульсным, то точность сборки катушки здесь важна в меньшей степени. Оптимальный вариант – использование оправы с диаметром около 200 мм. Намотать необходимо 25 витков медного кабеля. После завершения намотки, катушку необходимо дополнительно обмотать любой изолентой. Это обеспечит дополнительную защиту от попадания влаги.


Чтобы сделать катушку более чувствительной, можно увеличить диаметр рамки до 250 мм, при этом одновременно снизить количество витков кабеля до 21-22. После намотки и изоляции катушки, ее необходимо установить на жесткое основание. Крайне важно, чтобы оно было из неметаллического материала. Можно использовать ударопрочный пластик. Такая катушка станет более чувствительной на цветной металл, а с небольшими дополнительными доработками теоретически сможет выдавать сигналы и от драгоценных металлов, залегающих не слишком глубоко в почве.

Заключение катушки в прочный корпус очень важно, ведь она располагается в самом низу штанги и часто соприкасается с землей, низкорастущими растениями, травой, камнями и мусором. Таким образом катушка надежно защищена от ударов.

Выводы от катушки необходимо припаять к проводу, а лучше к витой паре.

Настройка прибора

Если сборка производилось согласно подробной инструкции, то в дополнительной настройке металлоискатель не нуждается, так как по умолчанию будет иметь максимально возможную чувствительность. Но если необходима более тонкая настройка, можно покрутить резистор R 13, добившись редких одиночных щелчков в динамике устройства.

Но если добиться такого эффекта удается только при крайнем положении, то резистор лучше сменить на R 12. Щелчки в динамике при нормальной работе должны возникать при средних положениях. При наличии осцилографа, этим устройством легко померять частоту и ускорить процесс настройки.

Частота для нормальной работы должна быть равна примерно 130-150 Гц.

Работа с металлоискателем

Сразу после включения, необходимо немного подождать (примерно 15 секунд), чтобы устройство стабилизировало свою работу. Настроив резистор R 13 до нужного состояния можно приступать непосредственно к поисковым операциям.

Сделать металлоискатель в домашних условиях

Не все знают, как сделать металлоискатель своими руками в домашних условиях. Основа работы любых металлодетекторов – передача и ответный прием электромагнитных волн. Ключевые элементы устройств такого типа: две катушки (иногда соединенные в одну). Первая катушка – передающая, вторая – ответственна за прием ответного сигнала, исходящего от обнаруженных предметов.

Металлоискатель работает по следующему принципу:

Исходящие от устройства силовые магнитные лучи проходят через металлические объекты, что создает дополнительное (вторичное) магнитное поле. Приемная катушка улавливает появления такого поля, отправляет сведения об этом в управляющий блок, который приводит в действие систему оповещения.

По принципу действия подобные устройства могут разделятся на:

· Простые. Самые дешевые приборы, ведущие свою работу по банальному, но эффективному принципу «передача-прием».

· Индукционные. Это как раз такие, в которых две катушки объединяются в одну общую.

· Импульсные. Работают на основе импульса, исходящего от передатчика. После выпуска импульса, он сразу же отключается и включается при необходимости генерирования нового импульса.

Есть и иная классификация устройств, основанная на их технических особенностях:

·Динамические . Простое в конструкции и работе устройство, непрерывно сканирующее зону действия созданного поля. Ключевой принцип работы с таким металлоискателем – необходимость постоянного нахождения в движении, иначе пропадает сигнал. Минус таких искателей – довольно низкий уровень чувствительности.

·Импульсные приборы . Имеют повышенную чувствительность, однако требуют наличия опыта и навыков дополнительной настройки. Иногда такое устройство оборудуется сразу несколькими катушками, каждая из которых применяется к различным типам металлов и почвы на местности, где проводятся работы. Среди металлодетекторов такого типа наиболее популярны электронные приборы, ведущие работу на низком частотном уровне – в районе 3 кГц.

·Электронные . Такие детекторы хороши для поиска крупных металлических предметов, имея хороший уровень чувствительности. Однако, с другой стороны, они могут пропускать мелкие артефакты, так как часто имеют настройку на игнорирование мелких сигналов, чаще всего исходящих от ненужных объектов, типа металлического мусора.

·Глубинный детектор предназначен для поиска объектов, залегающих на значительной глубине под землей. Такие устройства способны уловить сигнал даже на глубине до 6 метров, при том, что остальные чаще всего работают на глубине не более 3. Работает такой аппарат на основе двух катушек, как и другие. Но здесь изменено их положение относительно земной поверхности. Одна из них располагается параллельно земле, вторая – перпендикулярно.

· Еще один вариант, интересующий поисковиков в меньшей степени – стационарные металлодетекторы. Это ни что иное, как рамки, которые часто можно увидеть на особенно важных объектах: стадионах, станциях метро. Они способы вычислять наличие любых изделий из металла в сумках и внутренних людей, которые проходят через установленную рамку.

Самые простые из металлоискателей, которые основывают свою работу на принципе «передача-прием» также имеют несложную конструкцию и принцип сборки, поэтому именно такие устройства лучше всего подходят для изготовления собственными руками. Здесь важен лишь грамотный подбор деталей в соответствии с инструкцией, и наличие минимального опыта работы с радиоэлектроникой.

Как сделать металлоискатель своими руками

Изготовление металлоискателя из отечественных деталей для начинающих лучше всего рассматривать на основе модели «Пират». Этот вариант давно входит в топ самодельных металлоискателей. Он широко востребован среди любителей самостоятельной сборки, и в готовом виде является устройством с неплохими показателями глубины и точности поиска. Он позволяет обнаружить предметы на глубине до 1,5 метра, что для приборов с такой просто конструкцией можно назвать хорошим показателем.

Среди приборов такого уровня есть другая схема, основанная на биениях частоты. Но если сравнить характеристики «Пирата» с устройствами на этой схеме, сравнение окажется в пользу «Пирата». Кроме того, схема этого металлоискателя еще и проще в сборке, состоит из меньшего количества деталей и узлов.

Один из возможных недостатков данной модели – отсутствие функции дискриминации. Простая схема металлоискателя просто не может предоставить возможность подключения дискриминатора. Но с опытом, искатели учатся самостоятельно определять, какой именно металл выдает сигнал от колебания поля.

Устройство металлоискателя «Пират»

Данный детектор относится к приборам импульсного типа. Чтобы понимать, как собрать такой аппарат самостоятельно, надо знать как устроен металлоискатель, и затем понадобится приобрести:

· Длинная пластиковая трубка для штанги. На нее будет крепиться все остальное оборудование. Хорошо в этом случае подходят водопроводные трубы из ПВХ.

· Материал для корпуса блока управления. Можно использовать любую подходящую по размерам емкость из прочного пластика.

· Динамик. Подойдет любой, например, из небольшого китайского портативного радио. Главное условие – уровень сопротивления от 8 до 50 Ом.

· Наушники с разъемом формата mini — jack (3,5 mm ). Подойдут любые наушники от телефона, mp 3-плеера или любого аналогичного устройства

· Медный кабель на катушку

· Изолента

· Транзисторы различных типов: BC 547, IRF 740 и BC 557

· Две микросхемы: К157УД2 и NE 555

· Конденсаторы. Лучше использовать керамические и пленочные.

· Электролитные конденсаторы, всего 5 штук.

· Резисторы различного уровня сопротивления


«Пират» — металлоискатель на двух микросхемах. Здесь используется чип NE 555 или его отечественный аналог.

Работа устройства начинается с компаратора. Один его выход присоединяется к генератору (создающему электромагнитное поле), другой – к принимающей катушке, а третий – к динамику для звуковой сигнализации.

При обнаружении в рамках созданного поля объектов из металла, сигнал об этом от принимающей катушки поступает на компаратор, а после – на динамик, издающий соответствующую звуковую сигнализацию.

Готовая собранная плата, с размещенными на ней элементами помещается в обычную распределительную коробку. Ее можно сделать самостоятельно из прочного пластика, а можно купить в любом магазине радиоприборов.

Если стандартного прибора оказывается недостаточно, то есть вариант изготовить более совершенную модель для золота. Мощности прибора, собранного по обычной схеме недостаточно, чтобы реагировать на золото и предметы из него, поэтому в сети легко найти усовершенствованную схему.

Можно ли использовать детали из радиоприемника?

Для создания сигнала в этой модели прекрасно подойдут транзисторы образцов КТ-361 и КТ-215. Это детали образца СССР и их можно найти в любом старом радиоприемнике, или в любой радиотехнике из тех времен.

Собрать печатную плату искателя «Пират»?

Печатную плату для такого устройства можно изготовить самостоятельно, однако сделать это из подручных материалов не получится. Для изготовления понадобится лист специального материала – гетинакса. Он представляет собой прессованные плиты из плотной бумаги, пропитанной эпоксидной смолой. Дополнительно его необходимо покрыть специальной медной фольгой, которая используется в электротехнике.

На такую плату нужно перенести все соединяющие элементы, разметить места для креплений и в них аккуратно просверлить отверстия. Все дорожки необходимо покрыть специальным защитным лаком, а как только он высохнет, плату нужно опустить в хлорный раствор. Это дает дополнительную защиту участкам, где защитный слой медной фольги наиболее тонок.

Сборка катушки

В качестве основания необходимо кольцо, из любого неметаллического материала, имеющее диаметр около 200 мм. Могут подойти даже деревянные пяльцы. На выбранное основание наматывается медная проволока, примерно в 30 витков. Для повышения чувствительности необходимо увеличить диаметр кольца до 250-260 мм, а количество витков – уменьшить до 20-22.

Наматывать удобно на заранее приготовленной доске или любой ровной поверхности. Расстояние между витками необходимо соблюдать примерно на уровне, равном диаметру основания. В нескольких местах для надежности необходимо дополнительно укрепить обмотку катушки изолентой.

Катушка готова, ее можно присоединять к детектору и тестировать работоспособность.

Также, катушку можно собрать из минимального набора подручных средств всего за несколько минут. Для этого кроме витой пары кабеля 2.5 мм понадобится минимальный набор инструментов: паяльник, мультитестер, острый нож и немного припоя.

Порядок действий в данном случае такой:

· Для начала провод нужно свернуть косичкой в два мотка, оставляя примерно по 10 см. с обеих сторон.

· Затем – зачистить обмотку, освободив жилы кабеля для соединения.

· Соединить жилы по схеме, для надежности спаять их паяльником с нанесением припоя.

· Протестировать наличие сигнала с помощью мультитестера, концы обмотки прикрепить паяльником к многожильному кабелю.

Сборка металлоискателя «Пират» из готовых деталей

Как только все элементы конструкции готовы, можно начинать полную сборку. Все детали крепятся на достаточно длинную штангу. Сверху прикрепляется удобная рукоять из резины, чуть ниже – управляющий блок, заключенный в пластиковый корпус, в самом низу – катушка. Если все сделано правильно, при сборке элементов не было допущено ошибок – прибор готов к работе, дополнительных манипуляций совершать не придется.

Глубинный металлоискатель по конструкции напоминает обычный, за исключением некоторых технических деталей. Отличием его также является повышенная чувствительность к металлическим предметам, что дает возможность обнаруживать их на большей глубине по сравнению с простым металлоискателем. Помимо этого, имеется функция избирательного поиска, то есть возможность находить предметы определенного размера, не реагируя на неподходящие по параметрам.

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

  1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
  2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
  3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
  4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
  5. Резисторы по 0,25 Вт: 10 ом – один.
  6. Резисторы по 0,5 Вт: 390 ом – один
  7. Резисторы 1 Вт: 220 ом – один.
  8. Резисторы переменные: 10 к –один, 100 к – один,
  9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
  10. Диоды: 1N4148 — два, 1N4007 – один.
  11. Микросхемы: К157 УД2, NE555.
  12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

  • Паяльник, олово, специальный припой, прочие принадлежности для пайки.
  • Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
  • Материалы для производства печатной платы.

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

  • Вырезка текстолита необходимого размера.
  • Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
  • Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
  • Травление платы и просверливание технологических отверстий.
  • Лужение платы при помощи паяльника.
  • Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
  • Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

  1. Намотать 25 витков провода.
  2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
  3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
  4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Возможные проблемы при сборке

  • Собранный прибор не дает реакцию на металлические предметы. Причиной может быть поломка диодов, либо транзистора. Требуется заменить неисправные детали.
  • Чрезмерный нагрев транзистора. Следует установить резистор меньшего сопротивления, уменьшая его до прекращения нагрева.

Сборка такого типа металлоискателей не является слишком сложной, при четком соблюдении всех правил и инструкций.

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

Почему именно Volksturm был назван лучшим металлоискателем? Главное — схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации — определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

1. Принцип работы и обнаружения целей этого металлоискателя?
2. Как проверить Работает ли плата металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как сводить катушки в ноль?
7. Какой провод для катушек лучше?
8. Какие детали и чем можно заменить?
9. От чего зависит глубина поиска целей?
10. Питание металлоискателя Volksturm?

Принцип работы металлоискателя Volksturm

Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки — передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит — значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.

Как проверить работает ли плата металлоискателя

Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет — проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ — если есть реакция, все операционники работают, если нет — проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом — заменяем кварц.

3. Проверили усилители и генератор. Если все исправно, но все равно не работает — меняем ключ (CD 4066).

Какой резонанс катушек выбрать

При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему металлоискателя

Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек металлоискателя

Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь — у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) — на черные металлы будет протяжный звук, цветные — короткий.

Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её — другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В — очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости — 0.01 мкф (0.07+0.01=0.08). Смотрим — уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ — смотрим на вольтметр, а там 20 В. Великолепно, едем дальше — ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки — нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) — катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц — можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.

Какой провод для поисковых катушек лучше

Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё — лучше. Но если намотать 1 мм — будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали — столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 — ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой — типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией — фум лента или изолента. Далее — обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично — иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.

Какие детали и чем можно заменить

Транзисторы :
BC546 — 3шт или КТ315.
BC556 — 1шт или КТ361
Операционники :

LF353 — 1шт или меняйте на более распространенную TL072.
LM358N — 2шт
Цифровые микросхемы :
CD4011 — 1шт
CD4066 — 1шт
CD4013 — 1шт
Резисторы постоянные , мощностью 0,125-0,25 Вт:
5,6К — 1шт
430К — 1шт
22К — 3шт
10К — 1шт
390К — 1шт
1К — 2шт
1,5К — 1шт
100К — 8шт
220К — 1шт
130К — 2шт
56К — 1шт
8,2К — 1шт
Резисторы переменные :
100К — 1шт
330К — 1шт
Конденсаторы неполярные :
1нФ — 1шт
22нФ — 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ — 1шт
1мкФ — 2шт
47нФ — 1шт
10нФ — 1шт
Конденсаторы электролитические :
220мкФ на 16В — 2шт

Динамик миниатюрный.
Кварцевый резонатор на 32768 Гц.
Два сверхярких светодиода разного цвета.

Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 — К561КТ3, CD4013 — 561ТМ2, CD4011 — 561ЛА7, LM358N — КР1040УД1. У микросхемы LF353 — прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно — LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм — чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации — 10 мА. И не забудь про панельки — удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 — в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы — 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для варианта и для (вариант с ручной отстройкой от земли).

От чего зависит глубина поиска целей

Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см — большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под старого монитора 15″. В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50×70 мм — 60 см, гайка М5-5 см, монетка — 30 см, ведро — около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

Питание металлоискателя

Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай — питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант — крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.

Самодельный металлоискатель

А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание — ноль эмоций. Меряю напряжение на ногах генератора — на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю — на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа — пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя — красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

Теперь настраиваем плату металлоискателя. Не работал регулятор «SENS» — чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора «THRESH» — порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще — разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать — раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит «ноль» и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

Мечта найти клад всё чаще заменяется в наше время более реалистичной программой поиска драгоценных металлов в природной или искусственной среде.

В современных условиях очень важно найти и извлечь ценные материалы , оказавшиеся среди отходов , или в другой неконтролируемой среде.

Аппаратура – важный компонент технологии такого поиска.

Поиск и извлечение золота и ценных металлов из отходов, мусора, в природной обстановке – часть стратегии рециклинга, технологии эффективной переработки использованных материалов, в том числе .

Занятие их поиском в земле или в массе промышленных и других отходов не только требует применения аппаратуры, но и стимулирует её совершенствование. Создаются приборы разного уровня и специализации . Есть интерес к такой аппаратуре у любителей и энтузиастов поиска ценных металлов.

Металлоискатель – самый главный инструмент ручного поиска металлов в хаотичной природной или искусственной среде.

С помощью такого прибора можно искать не только , но и , серебро, другие драгоценные металлы.

Принцип устройства любого металлоискателя основан на электромагнитных эффектах .

Вот как работает типичная технология поиска металла:

  1. Прибор создаёт электромагнитное поле .
  2. Металлический объект , скрытно расположенный в инородной среде, оказывает воздействие на такое поле, когда попадает в сферу его влияния .
  3. Прибор улавливает воздействие объекта на электромагнитное поле и сигнализирует об этом .

Большее количество моделей металлоискателей работают именно на таком принципе.

Технические различия такой аппаратуры позволяют получить более полную информацию о факте обнаружения металлического объекта, например:

  • оценить массу находки;
  • получить данные о форме, размерах и конфигурации объекта;
  • уточнить место расположения, в том числе – по глубине.

В Сети есть множество информации о металлоискателях разной сложности и конструкции. Там же можно освежить в памяти теорию электромагнитного поля , изучаемую в школе.

Самые простые , примитивные металлоискатели (обычно это самодельные конструкции для поиска золота, серебра и других металлов энтузиастов-любителей) собирают из готовых устройств и изделий, работающих с использованием электромагнитных эффектов.

Многие знакомы с примитивной, но вполне работоспособной схемой металлоискателя, в котором электромагнитное поле создаёт импульсный элемент обычного калькулятора.

Реакцию создаваемого поля на обнаруженные металлические объекты улавливает самый простой бытовой радиоприёмник . Сигнал о такой находке — звуковой, достаточно отчётливый и понятный.

Более сложные любительские и профессиональные устройства поиска металлов сохраняют логическую основу технологии в виде трёх компонентов :

  • генератора электромагнитного поля;
  • датчика изменений этого поля;
  • аппаратуры оценки обнаруженных аномалий, сигнализирующей об этом.

Устройства разного уровня сложности и функционального потенциала могут быть условно разделены на группы. Классификация на основе профессионализма и специализации пользователей – одна из общепризнанных:

  • любительская аппаратура, собранная собственноручно и используемая в качестве инструмента хобби или новичками в деле поиска металлов;
  • полупрофессиональная аппаратура, необходимая увлечённым любителям и фанатикам;
  • профессиональные металлоискатели для постоянно работающих в этой сфере;
  • специальные аппараты для мастеров поиска металла в сложных условиях – на глубине, под водой, с выделением драгоценных металлов.

Распространение аппаратуры поиска таково, что многие устройства этого типа можно приобрести в магазинах садового и дачного инвентаря .

Аппарат для поиска и обнаружения металла нужен не только в деле рециклинга, в поиске артефактов и кладов. Многочисленные системы безопасности, всем известные рамки – одна из версий технологии поиска металла. Настройки этих рамок ориентированы на поиск оружия и аналогичных опасных предметов.

Катушка

Очень важный узел аппаратуры поиска металлов – катушка или рамка . Это чаще всего обмотка специальной конфигурации, задача которой сформировать электромагнитное поле и уловить его реакцию на обнаружение инородного для среды поиска металлического тела.

В большинстве конструкций катушку располагают на длинной штанге – ручке для её перемещения вблизи зоны поиска.

Для любительского изготовления катушек продаются каркасы наиболее востребованных типов. Проще всего сделать такое приобретение в интернет-магазине .

Многие любители изготавливают каркасы катушек самостоятельно . Это делается из соображений экономии средств или в надежде получить более качественный инструмент авторской конструкции.

Для этого используются подручные средства – пластмассовые изделия, фанера и даже заполнение монтажной строительной пеной собранной обмотки.

Оператор поиска или кладоискатель стремится найти наиболее эффективную технику работы с металлоискателем, выбирая нужные режимы работы электроники и правильные приёмы манипуляций катушкой.

Электронная схема

Логический элемент металлоискателя – электронная схема. Она выполняет много функций :

  1. Первая задача этого компонента заключается в создании электромагнитного сигнала нужного формата , который при помощи катушки преобразуется в поле.
  2. Вторая задача электронной схемы – анализ улавливаемых рамкой изменений поля , их обработка.
  3. Третья задача – подача информирующего сигнала оператору – звуком, светом, показаниями индикаторов и приборов.

Лучше всего, если желающий собрать электронную схему самостоятельно владеет познаниями в радиолюбительском деле или в электронной технике. Такой мастер может не просто собрать нужную схему, но и изменить, улучшить конструкцию.

Многие электронные устройства достаточно просты, их сборку может выполнить даже новичок . Полученное устройство будет работоспособным без настройки, если сборщик в точности выполнил рекомендации разработчика такой схемы.

Как сделать «Пират» самостоятельно?

Одна из наиболее популярных моделей металлоискателей, рассчитанных на собственноручное любительское изготовление – «Пират».

Это название, содержащее сокращённые данные его устройства и сайта разработчиков, остроумно отражает романтику поиска драгоценных металлов.

Вот главные достоинства этой модели :

  • простота устройства и сборки;
  • невысокая стоимость деталей и материалов;
  • достаточные рабочие параметры;
  • признанное удобство для новичков.

Электронная схема этой модели не требует программирования. В «Пирате» используются доступные каждому детали , правильно собранная схема полностью работоспособна.

Конструкция и принцип работы

Конструктивная схема и компоновка металлоискателя «Пират» традиционна для аппаратуры такого рода. Она представляет собой штангу, на нижнем конце которой установлена катушка , а в верхней части – электронный блок с элементом питания .

Расположение электронного блока должно оставлять место для удобного удержания штанги рукой.

Некоторые мастера предпочитают, чтобы звуковой сигнал аппарата подавался не динамиком, а наушниками. В таком случае от электронного блока отходит кабель наушников.

Технология работы аппарата – импульсная . Это позволяет обеспечить очень хорошие для такого класса аппаратуры показатели чувствительности. Ниже представлена схема электронного блока на микросхемах.

Аналогичную схему можно собрать, использовав транзисторы вместо микросхем. Такая версия может потребовать дополнительных настроек, доступных только опытным радиомастерам. Вот почему транзисторная схема используется реже.

Материалы, детали и заготовки

Помимо подробно и точно указанных на принципиальной схеме электронного блока деталей, для сборки металлодетектора на золото и другие металлы потребуется приготовить некоторые материалы и заготовки:

  • готовая плата для сборки электронной схемы или фольгированный материал для её самостоятельного изготовления;
  • источник питания в виде любой комбинации аккумуляторов или батареек суммарным напряжением 12V;
  • эмаль-провод сечением 0,5 – 0,6 мм для изготовления катушки;
  • многожильный медный провод для соединений сечением не менее 0,75 кв.мм;
  • корпус для электронного блока — пластмассовая ёмкость подходящего размера;
  • достаточно прочная пластмассовая труба для штанги;
  • каркас для намотки катушки;
  • расходные материалы – припой, термоусадочный кембрик, изолента, винты и саморезы крепежа, клеи и герметики.

Печатную плату для сборки электронной схемы лучше всего делать по образцу разработок, представленных в интернете.

Ниже представлен один из таких образцов , пригодный для сборки электроники на микросхемах.

Изготовлением платы занимаются любители самодельной электроники, да и то не все. Большинство желающих создать металлоискатель самостоятельно предпочитают купить такую деталь.

Для сборки катушки потребуется оправа или каркас , не содержащий металлических элементов. Самодеятельный мастер может изготовить такой каркас из фанеры, пластмассы или подобрать похожий по параметрам из готовых пластмассовых изделий, например – посуды. Оправа может быть приобретена в готовом виде или сделана самостоятельно

Рекомендуемые параметры катушки – 25 витков эмаль-проводом диаметром 0,5мм по оправке диаметром 190-200мм. Увеличение диаметра на 30% приведёт к повышению чувствительности аппарата, при условии, что количество витков будет уменьшено до 20-21.

Пластмассовый каркас для катушки – одна из самых распространённых в продаже деталей металлоискателей.

Технология манипуляций катушкой такова, что этот весьма непрочный узел может пострадать от ударов о неровности земли, камни, острые предметы. Во избежание этого катушку на каркасе прикрывают снизу пластмассовой тарелкой . Такая тарелка не только защищает катушку, но и обеспечивает режим скольжения по высокой траве. Поиск становится более интенсивным.

Порядок сборки и дизайн

Для успешной сборки металлоискателя лучше всего придерживаться такого порядка действий :

  • изготовление печатной платы и сборка электронной схемы;
  • выбор подходящей по размеру пластмассовой ёмкости для неё и завершение сборки электронного блока;
  • изготовление катушки;
  • изготовление штанги удобной формы и крепление на неё электронного блока и катушки, выполнение соединений электронной схемы.

Хотя принципиального характера порядок сборки не имеет. Для тех, кто изготавливает аппарат для постоянной длительной работы в области поиска цветных металлов и последующего рециклинга (переработки ради повторного применения), важным фактором является удобство пользования .

В этом случае проработка формы штанги и компоновка основных элементов аппарата становится ключевым фактором. Таким образом, в создании аппарата появляется серьёзная дизайнерская фаза.

Лучше всего выполнять этот этап работы с помощью моделирования в натуральную величину . Такое моделирование можно произвести с использованием деревянных деталей подходящей формы, например:

  • черенка для лопаты;
  • фанерных кусков нужной формы;
  • обрезков из ;
  • временного крепежа из кусков проволоки, гвоздей и верёвок.

Убедившись, что скомпонованная модель аппарата будет достаточно функциональна и удобна, можно приступать к решающей сборке. Готовый аппарат , как правило, не требует настройки , он полностью готов к работе. Начать поиск металла можно, выбирая нужный уровень чувствительности и правильную тактику манипуляций катушкой.

Сборщики, которым нужно как можно быстрее собрать свой аппарат, могут воспользоваться готовыми наборами деталей .

Покупка такого комплекта позволяет значительно упростить изготовление «Пирата». Одно из предложений есть .

Пользователи металлоискателя «Пират», обладающие навыками в радиолюбительском деле, модифицируют конструкцию этого аппарата. Вот только несколько направлений таких усовершенствований :

  1. Изготовление катушки с необычными параметрами – по размерам, из особенных материалов, например – кабеля типа «витая пара».
  2. Устройство дополнительных функциональных систем , например – индикации степени разряда аккумулятора.
  3. Изготовление моделей для подводной работы .
  4. Дополнения электронной схемы, позволяющие различать металлы (создание функции дискриминации).

Простой, недорогой и надёжный металлоискатель «Пират» исправно работает в самых разных условиях.

Самодельный металлодетектор – плюсы и минусы

Дешевизна , базовое преимущество самостоятельного изготовления любых изделий, актуальна для металлоискателя. Вот какие ещё есть достоинства у самодельного аппарата:

  • наибольшее соответствие технологии поиска для новичков;
  • возможности создания аппарата полностью индивидуальной формы, дизайна и конфигурации;
  • удовольствие от самостоятельного изготовления эффективного, работоспособного прибора.

Как и любое устройство, изготовленное любительским образом, металлоискатель не лишён некоторых недостатков .

Вот какие особенности модели «Пират» отмечают пользователи:

  • энергичное потребление заряда аккумуляторов питания;
  • отсутствие дискриминации , то есть точной чувствительности на чёрные, цветные и драгоценные металлы;
  • ограниченная в сопоставлении с дорогостоящими моделями чувствительность .

Несмотря на недостатки, модель «Пират» очень популярна. Это объясняется простотой самодельного изготовления и высокой результативностью недорогого аппарата.

Занятые в области рециклинга специалисты считают, что возможности дискриминации металлоискателя не имеют большого значения. Все найденные металлы настолько ценны, что их переработка всегда оправдана. Ориентация на поиск золота требует не только аппаратуры, но и немалого опыта , сопутствующих знаний и, конечно же, удачи .

Видео по теме

В видео представлено подробное руководство по изготовлению и сбору металлоискателя «Пират» своими руками:

Заключение

Когда металлоискатель будет готов, можно начинать работу. Нужно отдать себе отчёт в том, что ни один самый совершенный аппарат не позволит находить только золотые скрытые объекты.

Металлоискатель поможет найти ценный металл, и весьма вероятно, что это будет золото. Лучше всего, если у будущего искателя металлов и золота будет реальное представление о технике поиска.

Многие особенности эксплуатации готовой аппаратуры очень важны для тех, кто разрабатывает и собирает собственные модели. Нужно заранее иметь представление о технологии работы с такой аппаратурой – именно это является основой её качественного дизайна.

Результативность поиска золота повышается с опытом. Вот наиболее важные элементы такого опыта :

  • правильный выбор конструкции металлоискателя и его качественное изготовление своими руками;
  • способность правильного выбора площадки поиска;
  • умение использовать потенциал металлоискателя полностью;
  • выбор правильной технологии поиска в разных условиях;
  • модернизация металлоискателя.

Правильно собранная и отлаженная аппаратура всегда поможет в поиске золота, и этот ценный металл обязательно найдется.

Вконтакте

Как сделать металлоискатель из тестера. Схемы изготовления металлоискателя своими руками. Общие характеристики приборов

Наша компания предоставляет услуги аренды персонала, прошедшего тщательный отбор и специальную подготовку. Мы имеем большой опыт работы в сфере аренды трудовых ресурсов, поэтому прекрасно понимаем потребности представителей малого и среднего бизнеса, которым требуется в кратчайшие сроки увеличить количество сотрудников. С нашей помощью можно быстро собрать сплоченную команду квалифицированных специалистов или подобрать временный персонал для работы в различных отраслях. К нам регулярно обращаются руководители строительных компаний и промышленных предприятий, торговых сетей и небольших магазинов, объектов общественного питания и других организаций, работающих в Москве и Московской области.

У нас можно заказать разные виды услуг, среди которых:

  • аутсорсинг отдела продаж, интернет-магазина, кадрового делопроизводства и пр.;
  • аутстаффинг менеджеров, юристов, разнорабочих, водителей и других специалистов;
  • аренда персонала службы безопасности или отдела маркетинга.

Каждая услуга предоставляется после подписания официального договора о сотрудничестве. В этом договоре четко прописывается количество работников и их квалификация, срок выполнения работ и другие пункты, которые проходят согласование с заказчиком. Если договор предусматривает полную передачу части бизнес-задач на внешнее обслуживание, то наши специалисты подписывают дополнительный контракт о неразглашении конфиденциальной информации, полученной в ходе выполнения своих функциональных обязанностей.

Аутстаффинг персонала на выгодных условиях

Ключевые преимущества сотрудничества с нашей компанией:

  • Высокий уровень обслуживания. Мы постоянно работаем над улучшением качества наших услуг, поэтому каждый человек, решивший заказать у нас временную аренду, аутсорсинг или аутстаффинг, может рассчитывать на внимательное отношение и индивидуальный подход.
  • Большая база соискателей. Мы тщательно проверяем каждого сотрудника. Наши специалисты проводят собеседования и отслеживают подлинность документов. В том случае, если работник по каким-то причинам не подошел компании, которая заказывает наши услуги, мы можем выполнить замену персонала с учетом личных пожеланий заказчика.
  • Строгое соблюдение обязательств перед клиентом. Мы заботимся о собственной репутации, поэтому можно быть уверенным в том, что все пункты договора о сотрудничестве будут выполнены точно в установленные сроки.

Небольшая часть людей полагает, что заводские устройства по поиску металлических предметов существенно превосходят самодельные аппараты, но это ошибочное мнение. Если грамотно сделать металлоискатель своими руками и настроить его, то он может превзойти фирменные металлодетекторы. Что, в свою очередь, сэкономит немалую денежную сумму. Но чтобы соорудить самоделку, следует знать принцип действия и конструкцию.

Принцип действия

Прибор обнаруживает металл под землей с помощью электромагнитного поля, которое создает катушка передатчика. Оно начинает взаимодействовать с объектом (практически все металлы являются токопроводящими), вследствие чего образовывается вихревый ток, колеблющий радиоволны катушки металлоискателя. Экранирование на ЭВМ будет улавливать помехи даже тех металлов, которые не проводят электричество, но в том случае, если они обладают электромагнитными свойствами.

Когда оборудование начинает улавливать помехи, то данные сразу поступают на блок управления . Эта деталь детектора производит звуковой сигнал, оповещающий о том, что находка обнаружена. Звук может быть сильным или слабым. Сильный сигнал говорит о том, что предмет находится неглубоко, а слабый, наоборот. На расстоянии 50 см может находиться монета, ее сигнал будет слабым. И с таким же уровнем звукового оповещения на глубине 100 см могут лежать крупные предметы в виде каски, оружия и так далее. Этот фактор обязательно берется во внимание.

Некоторые заводские дорогостоящие модели выводят полученные данные на монитор, их очень сложно соорудить на дому. Детектор «Пират» является самым простым в сборке. Поэтому на его примере можно разобрать процесс сборки самодельного устройства.

Если все-таки не получается сделать металлоискатель в домашних условиях, то можно пойти в магазин и купить фирменный прибор или заказать самоделку у мастеров, занимающихся сборкой на дому. Найти умельцев можно через знакомых или интернет.

Внимание ! Новички, впервые взявшиеся за сборку металлодетектора своими руками, часто путаются в электронике. В результате чего они бросают это занятие, поскольку их пугают формулы, схемы и специальные терминологии. Чтобы соорудить самодельное устройство достаточно вникнуть в суть системы, окунувшись в школьные уроки по физике.

Печатная плата

Одной из самых важных деталей прибора является плата. В дальнейшем на ней будут закрепляться все узлы детектора. Самый оптимальный метод создания платы — это ЛУТ (лазерно-утюжная технология). Изготовление предполагает соблюдение всех этапов, выполнение которых должно происходить в строгом порядке.

Подробное описание сборки схемы на самодельном металлоискателе или как с нуля сделать плату:

Луды дорожек платы являются последним шагом. Раствором ЛТИ-120 обрабатывается вся поверхность.

Припаивание элементов

Изготовленная плата обязательно осматривается. Нужно убедиться, что все линии дорожки отчетливо просматриваются, а отверстия находятся на своих местах. После чего на сделанную плату металлодетектора припаиваются все необходимые элементы:

Самое сложное — это найти усилитель К157УД2. Потому что его уже давно не производят. Поэтому предпочтительнее поискать современные аналоги, подходящие под характеристики советского варианта.

Создание катушки

Для изготовления катушки нужна оправа сечением 20 см. На нее наматываются в среднем 25 витков, однако общее число можно изменять в большую или меньшую сторону. Умельцы советуют подгонять количество проволочной обмотки путем проверки устройства на монете. Может получиться и 23, и 26 виков. Только так определяется самое дальнее расстояние обнаружения мелкого предмета. Желательно применять проволоку ПЭВ толщиной полсантиметра .

После того как мастер определится с количеством проволоки, ее следует с плотным прижимом намотать на оправу. На все самодельные катушки наносится изолированная лента. Не стоит делать толстое защитное покрытие, достаточно одного слоя, чтобы не просматривались витки. Работу с самодельной катушкой можно считать завершенной.

Дополнительная комплектация

Кроме платы и катушки, придется дополнять металлоискатель другими необходимыми принадлежностями, которые значительно улучшат его работоспособность. Опытные знатоки рекомендуют оснастить прибор следующими устройствами:

  1. Сигнальный динамик. Его можно снять с обыкновенного радио. Важное условие: он должен обладать сопротивлением 8 Ом. В целях экономии лучше приобрести портативный вариант китайского производства.
  2. 2 потенциометра, их мощность должна быть разной. Одна модель 10 кОм, а другая — 100 кОм. Устранить помехи практически невозможно, поэтому придется их максимально минимизировать. Для этих целей послужит экранированный провод, соединяющий катушку и схему. Работать металлодетектор должен от питания 12 В не меньше.
  3. Стабилизатором напряжения L7812 усиливается устойчивость электрической микросхемы. Он монтируется на входе.
  4. Каркас для детектора. Он монтируется из любых материалов, имеющихся под рукой. Однако для удобности лучше воспользоваться ПВХ трубой длиной 5 м. Они часто используются для прокладки трубопроводных линий. Еще понадобится купить несколько перемычек. На верхней части устанавливается полукруглая подставка для руки. Потом надо найти герметичную пластмассовую коробку, в которую поместится плата. После этого она монтируется выше середины штанги.
  5. Для запитки системы подойдет батарея от шуруповерта. Плюс состоит в том, что аккумулятор имеет малый вес и длительную работоспособность.

Важно! Весь скелет и остальные детали металлоискателя не должны быть металлическими. Их присутствие может исказить электромагнитное поле. Лучше отдать предпочтение пластику.

Настройка и проверка

Первым делом на детекторе потенциометрами настраивается чувствительность . Нужно добиться равномерного потрескивания. Настраивать желательно на мелком объекте. Сделанный металлоискатель своими руками в домашних условиях должен обнаружить его на расстоянии 30 см. Советский рубль он покажет на глубине 45 см. Более крупные предметы улавливаются с расстояния 100 см.

На очень большой глубине аппарат не сможет найти монеты и подобные мелки железки. Опытные кладоискатели, конечно, способны по звуку приблизительно понять параметры обнаруженного предмета , но тип различить нереально. Новичок в таком случае очень часто будет натыкаться на гвозди и другие ненужные железки.

Сделать металлоискатель своими руками не слишком сложно. Самодельные модели отлично подходят для тренировок начинающим кладоискателям. На них можно получить много опыта и даже важную находку. К тому же на покупку приспособления не придется тратить денежные средства. А после оттачивания навыков можно купить профессиональный детектор с монитором, который будет выискивать даже монеты на большой глубине.

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

Почему именно Volksturm был назван лучшим металлоискателем? Главное — схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации — определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

1. Принцип работы и обнаружения целей этого металлоискателя?
2. Как проверить Работает ли плата металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как сводить катушки в ноль?
7. Какой провод для катушек лучше?
8. Какие детали и чем можно заменить?
9. От чего зависит глубина поиска целей?
10. Питание металлоискателя Volksturm?

Принцип работы металлоискателя Volksturm

Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки — передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит — значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.

Как проверить работает ли плата металлоискателя

Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет — проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ — если есть реакция, все операционники работают, если нет — проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом — заменяем кварц.

3. Проверили усилители и генератор. Если все исправно, но все равно не работает — меняем ключ (CD 4066).

Какой резонанс катушек выбрать

При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему металлоискателя

Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек металлоискателя

Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь — у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) — на черные металлы будет протяжный звук, цветные — короткий.

Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её — другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В — очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости — 0.01 мкф (0.07+0.01=0.08). Смотрим — уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ — смотрим на вольтметр, а там 20 В. Великолепно, едем дальше — ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки — нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) — катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц — можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.

Какой провод для поисковых катушек лучше

Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё — лучше. Но если намотать 1 мм — будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали — столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 — ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой — типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией — фум лента или изолента. Далее — обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично — иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.

Какие детали и чем можно заменить

Транзисторы :
BC546 — 3шт или КТ315.
BC556 — 1шт или КТ361
Операционники :

LF353 — 1шт или меняйте на более распространенную TL072.
LM358N — 2шт
Цифровые микросхемы :
CD4011 — 1шт
CD4066 — 1шт
CD4013 — 1шт
Резисторы постоянные , мощностью 0,125-0,25 Вт:
5,6К — 1шт
430К — 1шт
22К — 3шт
10К — 1шт
390К — 1шт
1К — 2шт
1,5К — 1шт
100К — 8шт
220К — 1шт
130К — 2шт
56К — 1шт
8,2К — 1шт
Резисторы переменные :
100К — 1шт
330К — 1шт
Конденсаторы неполярные :
1нФ — 1шт
22нФ — 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ — 1шт
1мкФ — 2шт
47нФ — 1шт
10нФ — 1шт
Конденсаторы электролитические :
220мкФ на 16В — 2шт

Динамик миниатюрный.
Кварцевый резонатор на 32768 Гц.
Два сверхярких светодиода разного цвета.

Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 — К561КТ3, CD4013 — 561ТМ2, CD4011 — 561ЛА7, LM358N — КР1040УД1. У микросхемы LF353 — прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно — LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм — чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации — 10 мА. И не забудь про панельки — удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 — в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы — 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для варианта и для (вариант с ручной отстройкой от земли).

От чего зависит глубина поиска целей

Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см — большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под старого монитора 15″. В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50×70 мм — 60 см, гайка М5-5 см, монетка — 30 см, ведро — около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

Питание металлоискателя

Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай — питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант — крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.

Самодельный металлоискатель

А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание — ноль эмоций. Меряю напряжение на ногах генератора — на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю — на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа — пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя — красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

Теперь настраиваем плату металлоискателя. Не работал регулятор «SENS» — чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора «THRESH» — порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще — разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать — раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит «ноль» и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

Многие люди необоснованно считают, что самодельные металлоискатели по многим параметрам уступают фирменным образцам, произведенным на заводе.

Но по факту, правильно собранные своими руками конструкции, порой, оказываются не только лучше, но и дешевле «заводских» конкурентов.

Стоит знать: большинство кладоискателей и краеведов, чтобы сэкономить денежные средства, стараются выбрать наиболее дешевые варианты. В результате они либо сами собирают металлоискатели, либо приобретают самодельные кастомные устройства.

Новичков, а также людей, не разбирающихся в электронике, на первых порах пугает обилие не только специальной терминологии, но и различных формул и схем. Однако если немного вникнуть, то все сразу становится понятно, даже имея знания, полученные на школьных уроках по физике.

Поэтому стоит, прежде всего, разобрать принцип действия металлоискателя, что он собой представляет и как его можно самостоятельно собрать в домашних условиях.

Как работает

Принцип функционирования данного устройства заключается в использовании электромагнитного поля. Оно создается катушкой передатчика и после столкновения с предметом, который проводит ток (а это большинство металлов), создаются вихревые токи, которые вносят искажение в ЭПМ катушки.

В тех случаях, когда предмет не является электропроводящим, однако обладает своим магнитным полем, создающиеся им помехи будут также уловлены за счет экранирования.

После этого изменения электромагнитного поля поступают непосредственно на блок управления, который для оповещения о находке человека издает специальный звуковой сигнал, а в более дорогих моделях выводит данные на дисплей.

Стоит разобрать, как происходит создание подобных устройств по примеру металлоискателя типа «Пират».

Металлоискатель «Пират»

Делаем печатную плату своими руками

Сначала необходимо создать печатную плату, где в дальнейшем будут находиться все узлы металлоискателя. Лучше всего подходит метод лазерно-утюжной технологии или просто ЛУТ.

Для этого будет необходимо выполнить этапы изготовления в следующей последовательности:

  1. В начале необходимо, используя исключительно лазерный принтер, напечатать соответствующую схему, созданную через программу Sprint-Layout. Лучше всего использовать для этого фотобумагу маленькой плотности.
  2. Проводим подготовку заготовки из текстолита, сначала ошкуриваем, после чего проводим очистку раствором. Она должна иметь размеры 84х31.
  3. Теперь на заготовку сверху кладем фотобумагу со схемой лицевой стороной, на которой она была напечатана. Накрываем листом А4 и начинаем проглаживать горячим утюгом, для того, чтобы перенести на текстолит схему разметки.
  4. После закрепления схемы из тонера помещаем все это в воду, где аккуратно пальцами убираем бумагу.
  5. Далее при наличии размазанных участков исправляем их с помощью обычной иголки.
  6. Теперь плату нужно положить на несколько часов в раствор медного купороса (можно также хлорного железа).
  7. Тонер удаляется без проблемы любым растворителем, например, ацетоном.
  8. Сверлим отверстия для размещения в дальнейшем конструктивных элементов (сверло должно быть очень тонким).
  9. Последний этап заключается в луде дорожек платы. Для этого на поверхность намазывается специальный раствор «ЛТИ-120», который нужно размазать припой паяльника.

Установка элементов на плату

Данный этап создания металлоискателя заключается в монтаже всех элементов на созданную плату:

  1. Главной микросхемой является отечественная КР1006ВИ1 или её иностранный аналог NE555. Учтите, до монтажа под ней нужно запаять перемычку.
  2. Дальше устанавливается двухканальный усилитель К157УД2. Его можно купить или взять из советских магнитофонов.
  3. После этого монтируют 2 SMD-конденсатора, а также один резистор типа МЛТ С2-23.
  4. Теперь нужно произвести пайку двух транзисторов. Один должен быть NPN-структуры, а другой PNP. Желательно использовать ВС557 и ВС547. Однако подойдут и аналоги. В качестве полевого транзистора рекомендуется брать IRF-740 или иные варианты, имеющие схожие характеристики.
  5. Последними устанавливаются конденсаторы. Их стоит брать с минимальным показателем ТКЕ, что увеличит термостабильность всей конструкции.

Примите к сведению: тяжелее всего будет достать из этой схемы усилитель К157УД2. Причина в том, что это уже старая микросхема. Именно поэтому можно попробовать найти аналогичные современные варианты со схожими параметрами.

Создание самодельной катушки производится на оправе диаметром в 20 см. Общее количество витков должно составлять примерно 25 шт. Данный показатель исходит из того, что используется проволока ПЭВ, которая имеет диаметр в 0,5 мм.

Однако есть определенная особенность. Общее количество витков можно изменить в большую или меньшую сторону. Чтобы найти наиболее оптимальный вариант, нужно взяв монетку проверить, в каком случае будет самое большое расстояние её «улавливания».

Иные элементы

Сигнальный динамик можно использовать, взятый от портативного радио. Важно, чтобы он имел сопротивление 8 Ом (возможно использование китайских вариантов).

Для проведения настройки понадобятся две разные по мощности модели потенциометра: первый на 10 кОм, а второй уже на 100 кОм. Для минимизации влияния помех (исключить их полностью буде тяжело), рекомендуется использовать экранированный провод, который будет соединять схему и катушку. Источник питания металлоискателя должен составлять минимум 12 В.

Когда вся конструкция будет проверена на работоспособность, необходимо сделать каркас для будущего металлоискателя. Однако здесь можно дать лишь некоторые рекомендации, ведь каждый будет его создавать из имеющихся под руками предметов:

  • чтобы сделать штангу удобней, стоит приобрести метров 5 обычной трубы из ПВХ (которые применяются в водопроводе), а также несколько перемычек. На её верхнем конце стоит установить специальную подставку для рук, чтобы более удобно было держать. Для платы можно найти любую коробку соответствующего размера, которую нужно закрепить на штанге;
  • чтобы запитать систему, можно использовать аккумулятор от обычного шуруповерта. Его преимущества заключается в малом весе и большой емкости;
  • при создании корпуса и конструкции учтите, что в них не должно присутствовать никаких лишних металлических элементов. Причина в том, что они значительным образом искажают получаемое электромагнитное поле будущего прибора.

Проверка металлоискателя

Прежде всего, необходимо настроить чувствительность, используя потенциометры. Порогом будет равномерное, при этом не очень частое, потрескивание.

Так, пятирублёвую монету он должен будет «находить» с расстояния приблизительно 30 см, а вот если монета имеет размеры как советский рубль, то уже где-то с 40 см. Металл больших и объемных размеров он «увидит» с расстояния более метра.

Такой прибор не сможет искать на значительной глубине мелкие предметы. К тому же он не будет способен различать размеры и тип найденного металла. Именно поэтому, занимаясь поиском монет, можно будет натыкаться и на обычные гвозди.

Такая модель самодельного металлоискателя подойдет для людей, которые только начинают осваивать азы кладоискания или не имеют нужных средств для приобретения дорогостоящего прибора.

Их этого видео Вы узнаете, как сделать самодельный металлоискатель:

поиск золота с самодельным металлоискателем

2020-04-07 Предыдущий Следующий

Многие хотя бы раз в жизни не отказались бы поискать драгоценные металлы, однако не каждый живет возле мест, где раньше добывали золото, а кое-кто не имеет средств, чтобы купить металлоискатель для золота.

Как

сделать золотоискатель?

Металлоискатель для золота своими руками составить достаточно просто имея – радиоприемик, калькулятор, двух-сторонний скотч и коробку с откидной крышкой. Поэтому схема металлоискателя для золота такая:

    • Нам нужно развернуть коробку и сформировать из нее книгу.
    • Закрепить калькулятор в коробке, а приемник — в крышке.
    • Включаем приемник и ищем наверху АМ диапазона свободный участок.
    • Включаем калькулятор: приемник должен издать звук, настраиваем его на максимум громкости.
    • Составляем крышку так, чтобы магнитный вектор первичных импульсов был перпендикулярен оси стержня магнитной антенны.
    • Фиксируем крышку.
    • Таким образом, собрать прибор просто, но чтобы получить больше данных, нужно уже иметь некоторые знания и навыки в радиоэлектронике.

Схема глубинного металлоискателя не самая простая и существует несколько вариантов его выполнения. Поэтому стоит подготовить следующие детали и элементы:

  • конденсаторы различного типа
  • разного номинала резисторы
  • полупроводники — транзисторы и диоды.
  • Для составления приведенных элементов нужны паяльник, плоскогубцы, отвертка, кусачки и прочее, материал для изготовления платы. Плату обычно изготавливают из текстолита и собирают блок управления, основой которого является плата. Затем схему сборки переносят на поверхность платы. После того, как рисунок перенесен, плату необходимо протравить. Для этого применяют раствор, в который входят, соль, электролит, перекись водорода.
  • После того, как выполнено травление платы, в ней необходимо проделать отверстия для установки компонентов схемы. После этого наступает самый важный этап — установка и пайка деталей.

Хотим обратить ваше внимание, что в нашем магазине представлен широкий выбор металлоискателей для золота. Желаем вам удачных и прибыльных поисков с нашими металлодетекторами!

Как выбрать грунтовый металлоискатель?

Вопрос, как выбрать грунтовой металлоискатель, становится все более актуальным, ведь этот сектор рынка отличается широким разнообразием моделей, а желающих отправиться в поиски монет, артефактов и, конечно же, приключений, не уменьшается.



Купить металлоискатель сегодня не представит труда – на рынке огромный выбор приборов, возможности и цена которых варьируют в широчайшем диапазоне. Как же выбрать среди них тот, который станет вашим надежным помощником не на один сезон.

Секреты выбора грунтового металлоискателя

Выбор металлоискателя не стоит начинать с вопроса, сколько стоит. Более того, начинающим поисковикам следует иметь в виду, правило «чем дороже, чем лучше» в этом случае не работает. Дело в том, что дорогостоящие приборы обладают множеством функций (большинство из которых вам попросту не пригодятся) и сложны в управлении. Поэтому для начала следует выбрать более простое устройство.



В зависимости от функциональности металлоискатели условно делятся на три категории:

1. Приборы начального уровня.

При невысокой цене они обладают самыми необходимыми функциями и интуитивно просты в управлении. При этом отдельные представители этой категории проявляют незаурядные способности. Среди них:

  • Легендарная «Аська» – самая популярная модель известного американского бренда. Garrett ACE 250 может использоваться для поиска монет, ювелирных изделий, артефактов и т.д. Работает в 5-ти режимах. Оснащена надежной катушкой, ведущей поиск на глубине до 1,3 м и информативным дисплеем.
  • Garrett ACE 350 Euro. Усовершенствованная модель с высокой чувствительностью и большим количеством настроек.
  • Minelab X-Terra 305. Функциональный, надежный прибор с точной дискриминацией и отстройкой электрических помех.
  • Среди отечественных металлоискателей начального уровня заслуживает внимания АКА «Кондор» 3М, которая при бюджетной стоимости имеет вполне достойное оснащение.



2. Металлоискатели среднего (полупрофессионального) уровня.



Оптимальный вариант для поисковиков-любителей. Приборы этой категории обладают большим набором функций, умеют работать на разных частотах, позволяют пользователю изменять настройки, что способствует улучшению результата. Среди популярных моделей этой категории:

  • Quest Q30. Новинка 2020 года. Прибор в корпусе с повышенной влагозащитой, способный работать в грунте и под водой. Хорошо видит не только монеты, но и более мелкие цели.
  • Garrett ACE 400i – модель, наиболее эффективна для поиска монет.
  • Minelab X-Terra 705 – с новой технологией VFLEX, увеличивающей глубину обнаружения цели и др.



3. Профессиональные металлоискатели.



Обладают высокими техническими характеристиками и широким набором функций, а, соответственно, более сложные в управлении. Поэтому приборы этой категории используются в профессиональной деятельности и самыми опытными поисковиками. Одной из самых технологичных моделей категории является XP Deus, Minelab GPZ 7000 обеспечит эффективный поиск золота, а АКА «Сигнум» MFT 7272М характеризуется высокой глубиной обнаружения.



Кто знает, может, начав с освоения самых простых металлоискателей, вы станете профи и соберете свой поисковый прибор, как питерский инженер А. Федоров, чей самодельный прибор «Квазар» АРМ широко известен в кругу поисковиков своими превосходными характеристиками.



В магазине оптово-розничной компании «СпецТехКонсалтинг» можно купить грунтовые металлоискатели для новичков и профессионалов. Здесь собраны лучшие модели мировых и отечественных производителей. Доставка – по всей России.



схемы и пошаговая инструкция. Принцип работы металлоискателя Volksturm

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ

Почему именно Volksturm был назван лучшим металлоискателем? Главное — схема реально простая и реально рабочая. Из множества схем металлоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации — определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

1. Принцип работы и обнаружения целей этого металлоискателя?
2. Как проверить Работает ли плата металлоискателя?
3. Какой резонанс выбрать?
4. Какие конденсаторы лучше?
5. Как настроить резонанс?
6. Как сводить катушки в ноль?
7. Какой провод для катушек лучше?
8. Какие детали и чем можно заменить?
9. От чего зависит глубина поиска целей?
10. Питание металлоискателя Volksturm?

Принцип работы металлоискателя Volksturm

Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки — передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит — значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару милливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару милливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.

Как проверить работает ли плата металлоискателя

Вообще усилитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура параллельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что-нибудь большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет — проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснёмся пальцем на РХ — если есть реакция, все операционники работают, если нет — проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192 гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом — заменяем кварц.

3. Проверили усилители и генератор. Если все исправно, но все равно не работает — меняем ключ (CD 4066).

Какой резонанс катушек выбрать

При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение параллельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что последовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.

Какие конденсаторы лучше установить в схему металлоискателя

Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098 мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.

Как настроить резонанс катушек металлоискателя

Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь — у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) — на черные металлы будет протяжный звук, цветные — короткий.

Или ещё проще. Подключаем катушки по очереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её — другую. Пошагово: Подключили, параллельно катушке ткнули мультиметром на пределе переменные вольты, так-же параллельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4 В — очень слабо, не в резонансе с частотой. Ткнули параллельно первому конденсатору второй небольшой ёмкости — 0.01 мкф (0.07+0.01=0.08). Смотрим — уже показал вольтметр 7 В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ — смотрим на вольтметр, а там 20 В. Великолепно, едем дальше — ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль

Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпоксидки — нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) — катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1 см, типа как свадебные кольца. На первом выводе U1A будет писк 8 кГц — можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких милливольт). Всё, катушка сведена, фиксируем.

Какой провод для поисковых катушек лучше

Провод для намотки катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192 кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё — лучше. Но если намотать 1 мм — будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8 кГц будем выставлять в резонанс конденсатором. Сколько намотали — столько и намотали. Я мотал 80 витков и конденсатор 0.1 мкф, если намотаете допустим 50 — ёмкость соответственно где-то 0.13 мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой — типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией — фум лента или изолента. Далее — обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10 мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично — иначе попадёт влага и настройка поплывёт. Ухудшится чувствительность.

Какие детали и чем можно заменить

Транзисторы :
BC546 — 3шт или КТ315.
BC556 — 1шт или КТ361
Операционники :

LF353 — 1шт или меняйте на более распространенную TL072.
LM358N — 2шт
Цифровые микросхемы :
CD4011 — 1шт
CD4066 — 1шт
CD4013 — 1шт
Резисторы постоянные , мощностью 0,125-0,25 Вт:
5,6К — 1шт
430К — 1шт
22К — 3шт
10К — 1шт
390К — 1шт
1К — 2шт
1,5К — 1шт
100К — 8шт
220К — 1шт
130К — 2шт
56К — 1шт
8,2К — 1шт
Резисторы переменные :
100К — 1шт
330К — 1шт
Конденсаторы неполярные :
1нФ — 1шт
22нФ — 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ — 1шт
1мкФ — 2шт
47нФ — 1шт
10нФ — 1шт
Конденсаторы электролитические :
220мкФ на 16В — 2шт

Динамик миниатюрный.
Кварцевый резонатор на 32768 Гц.
Два сверхярких светодиода разного цвета.

Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 — К561КТ3, CD4013 — 561ТМ2, CD4011 — 561ЛА7, LM358N — КР1040УД1. У микросхемы LF353 — прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно — LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОм на 1 мОм — чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации — 10 мА. И не забудь про панельки — удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 — в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы — 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768 Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для варианта и для (вариант с ручной отстройкой от земли).

От чего зависит глубина поиска целей

Чем больше диаметр катушки металлоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30 см — большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16 см и обе эти катушки укладывал в круглую подставку из-под старого монитора 15″. В таком варианте глубина поиска этого металлоискателя будет такая: алюминиевая пластина 50×70 мм — 60 см, гайка М5-5 см, монетка — 30 см, ведро — около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

Питание металлоискателя

Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катушке + 30-40 мА, итого вместе до 60 мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай — питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант — крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.

Самодельный металлоискатель

А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание — ноль эмоций. Меряю напряжение на ногах генератора — на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю — на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа — пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя — красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

Теперь настраиваем плату металлоискателя. Не работал регулятор «SENS» — чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора «THRESH» — порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще — разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать — раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.

Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит «ноль» и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

Недавно была предложенна данная схема доработки, что позволит превратить Volksturm S в Volksturm SS + GEB. Теперь прибор станет обладать хорошим дискриминатором а также селективностью металлов и отстройкой от грунта, прибор паяется на отдельной плате и подключается вместо конденсаторов с5 и с4. Схема доработки и в архиве. Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

Глубинный металлоискатель по конструкции напоминает обычный, за исключением некоторых технических деталей. Отличием его также является повышенная чувствительность к металлическим предметам, что дает возможность обнаруживать их на большей глубине по сравнению с простым металлоискателем. Помимо этого, имеется функция избирательного поиска, то есть возможность находить предметы определенного размера, не реагируя на неподходящие по параметрам.

Схема глубинного металлоискателя

Она довольно проста, несмотря на кажущуюся сложность. Состоит металлодетектор из двух частей – принимающей и передающей. Основным устройством является генератор передатчика высокой частоты. Две рамочных антенны, одна из которых служит передатчиком сигнала, вторая приемником. Они должны располагаться строго под углом 90 градусов друг к другу для предотвращения улавливания сигналов генератора приемной антенной. При нахождении предмета из металла, магнитное поле, создаваемое генератором, подвергается искажению, и впоследствии улавливается принимающей антенной. В данном случае масса металлического предмета используется как источник излучения, отправляя производимую энергию на принимающую антенну.

Схема приемника металлодетектора

В передающее устройство входит тиристор мощностью от 0,25 до 1 Вт, генератор звука частотой 200 Гц. При нахождении металлического предмета оператор слышит звук частотой 200 Гц, сила которого зависит от величины найденного предмета и расстояния до него.

Детекторный приемник, контур колебаний которого реагирует на частоту 120 кГц, и состоящий из двух диодов. Усилителем может служить абсолютно любой генератор низких частот, которой можно найти в старом радиоприемнике. Достаточно усилителя на транзисторах в количестве 5-6 штук. Также используется транзистор в качестве усилителя тока для стрелочного прибора, позволяющий измерить уровень принимаемого сигнала. То есть, в составе прибора есть два вида индикаторов – визуальный и акустический. Частота работы настроена таким образом, чтобы не мешать работе приемника сигнала.

Схема передатчика

Необходимые детали и инструменты для сборки

Для сборки такого металлоискателя необходимо в первую очередь подготовить набор необходимых деталей и инструментов.

В случае с импульсным металлоискателем примерныйсписок деталей будет выглядеть так:

  1. Электролитные конденсаторы с напряжением минимум 16 В следующих емкостей: 2 конденсатора емкостью 10 мкФ, один емкостью 2200 мкФ, 2 шт – 1 мкФ.
  2. Конденсаторы из керамики: 1 шт емкостью 1 нф.
  3. Пленочные конденсаторы самого минимальное значения напряжения, к примеру, 63 В – 2 шт по 100 нф.
  4. Резисторы по 0, 125 Вт: 1 к — один, 1,6 к – один, 47 к – один, 62к – два, 100 к – один, 120 к – один, 470 к – один, 2 ом – один, 100 ом – один, 470 ом – один, 150 ом – один,
  5. Резисторы по 0,25 Вт: 10 ом – один.
  6. Резисторы по 0,5 Вт: 390 ом – один
  7. Резисторы 1 Вт: 220 ом – один.
  8. Резисторы переменные: 10 к –один, 100 к – один,
  9. Транзисторы: ВС 557 – один, ВС 547 – один, IRF 740 – один,
  10. Диоды: 1N4148 — два, 1N4007 – один.
  11. Микросхемы: К157 УД2, NE555.
  12. Панели для каждой из них.

Детали для металлоискателя

Из инструментов при выполнении работ понадобятся:

  • Паяльник, олово, специальный припой, прочие принадлежности для пайки.
  • Набор отверток, кусачки, плоскогубцы и другой слесарный инструмент.
  • Материалы для производства печатной платы.

Этапы сборки металлоискателя

Процесс сборки глубинного металлоискателя своими руками включает в себя следующие этапы:

На первом этапе необходимо собрать электронную часть, а именно блок управления.

Пошагово процесс выглядит так:

  • Вырезка текстолита необходимого размера.
  • Подготовка рисунка печатной платы и его перенесение непосредственно на плату.
  • Подготовка травильного раствора. В его состав входят соль поваренная, электролит и пероксид водорода.
  • Травление платы и просверливание технологических отверстий.
  • Лужение платы при помощи паяльника.
  • Далее наступает самый важный этап в сборке блока управления. Это подбор, поиск и припаивание деталей непосредственно на плату.
  • Наматывание пробной катушки. Существует несколько вариантов ее намотки. Наиболее простой вариант – использовать провод ПЭВ размером 0,5 и намотать его 25 витков на подходящей оправе с диаметром около 19-20 см.

Лучшим вариантом будет спаять все напрямую, а уже после окончания наладки подобрать необходимые разъемы и переходники. Скрутки лучше не делать, это оказывает отрицательное влияние на чувствительность прибора.

Вторым неплохим вариантом будет сделать такое кольцо из провода витой пары. Понадобится около 2,5 – 2,7 м провода.

Для достижения максимальной чувствительности необходимо выполнить следующие действия:

  1. Намотать 25 витков провода.
  2. Провести тест, отрезая небольшие куски провода и наблюдая за повышением чувствительности.
  3. Необходимо проделывать это до тех пор, пока чувствительность не начнет снижаться.
  4. Подсчитать число витков, намотать окончательный вариант катушки, добавив 1-2 витка. Таким образом, достигается максимальное значение чувствительности.

По окончании основных работ, блок управления, катушка и остальные детали закрепляются на своих местах на штанге. Металлоискатель можно включать и проверять.

Возможные проблемы при сборке

  • Собранный прибор не дает реакцию на металлические предметы. Причиной может быть поломка диодов, либо транзистора. Требуется заменить неисправные детали.
  • Чрезмерный нагрев транзистора. Следует установить резистор меньшего сопротивления, уменьшая его до прекращения нагрева.

Сборка такого типа металлоискателей не является слишком сложной, при четком соблюдении всех правил и инструкций.

Схема металлоискателя

Сегодня вашему вниманию хочу представить схему металлоискателя,и все что касается него, того что вы видите на фотографии.Ведь так трудно иногда найти ответ по вопросу в поисковике-Схема хорошего металлоискателя

Иначе сказать металлоискатель имеет название Tesoro Eldorado

Металлоискатель может работать в режиме как поиск всех металлов так и в дискриминации фона.

Технические характеристики металлоискателя.

Принцип действия индукционно балансный
-Рабочая частота, кГц 8-10кгц
-Режим работы динамический
-Режим точного обнаружения (Pin-Point) есть в статике
-Питание, В 12
-Регулятор уровня чувствительности есть
-Регулятор порогового тона есть
-Отстройка от грунта есть(ручная)

Глубина обнаружения по воздуху с датчиком DD-250мм В грунте прибор видит цели почти также как и на воздухе.
-монеты 25мм — около 30см
-кольцо золотое — 25см
-каска 100-120см
-максимальная глубина 150см
-Ток потребления:
-Без звука примерно 30 ма

И самое главное и интригующее это схема самого девайса


Картинка легко увеличивается при нажатии на нее

Для сборки металлоискателя нужны детали:

Что бы вам не приходилось долго проводить настройку устройства, делайте сборку и пайку аккуратно, плата не должна содержать всяких хомутов.

Для лужения плат лучше всего использовать канифоль в спирте,после лужения дорожек не забудте протереть спиртом дорожки

Плата со стороны деталей



Сборку начинаем с впайки перемычек,потом резисторы,далее панельки под микросхемы и все остальное. Ещё одна небольшая рекомендация , теперь уже касательно изготовления платы прибора. Очень желательно иметь тестер который может мерить ёмкость конденсаторов. Дело в том что в прибор е два одинаковых канала усиления, по этому и усиление по ним должно идти максимально одинаковое, а для этого желательно подобрать те детали которые повторяются на каждом каскаде усиления так чтобы у них были максимально одинаковые параметры по замеру тестером(то есть какие показания в конкретном каскаде на одном канале — такие же показания на этом же каскаде и в другом канале)

Изготовление катушки для металлоискателя

Сегодня хотел бы рассказать о изготовлении датчика в готовом корпусе,поэтому фото больше чем слов.
Берем корпус крепим в нужном месте герм.проввод и устанавливаем кабель,кабель прозваниваем и концы маркируем.
Далее мотаем катушки. Датчик DD- изготавливается по тому же принципу что и для всех балансников,поэтому остановлюсь только на требуемых параметрах.
ТХ – передающая катушка 100 витков 0,27 RX – приёмная катушка106 витков 0,27 эмалированый намоточный провод.

Катушки после намотки плотно уматываются нитками,пропитывается лаком.

После высыхания плотно уматываются изолентой по всей окружности. Сверху экранируется фольгой, между концом и началом фольги должен быть непокрытый ей зазор 1см, во избежание короткозамкнутого витка .

Катушку и возможно экранировать графитом,для этого 1:1 мешаем графит с нитро лаком и покрываем равномерным слоем по верх луженного медного 0,4 провода намотанного на катушке(без зазоров),провод подключаем к экрану кабеля.

Влаживаем в корпус,подключаем и примерно сводим катушки в баланс,на феррит должен быть двойной гудок,на монету одинарный,если наоборот то меняем местами выводы приемной обмотки. Каждая из катушек настраивается по частоте отдельно, рядом не должно быть никаких металлических предметов!!! Катушки настраиваются приставкой для измерения резонанса.Подключаем приставку к плате эльдорадо параллельно передающей катушке и замеряем частоту,далее с катушкой RX и подбираемым конденсатором добиваемся частоты на 600гц выше чем вышло в TX.

После подбора резонанса собираем катушку воедино и проверяем видит ли прибор всю шкалу ВДИ от алюминиевой фольги до меди,если прибор видит не всю шкалу то подбираем емкость резонансного конденсатора в цепи RX с шагом по 0,5-1нф в ту или иную сторону,д того момента когда прибор будет видеть на минимуме дискрима фольгу и медь,а при накручивании дискриминации будет вырезаться вся шкала по очереди.

Окончательно сводим катушки в ноль,фиксируя все термоклеем.Далее для облегчения катушки проклеивываем пустоты кусочками пенопласта,пенопласт садится на термоклей,иначе после заливки катушки он всплывет.

Заливаем первый слой эпоксидки,не доливая до верху 2-3мм

Заливаем второй слой смолы с колером.В качестве колера хорошо подходит анилиновый краситель для покраски ткани,порошок бывает разных цветов и стоит копейки.Краситель нужно сначала размешать с отвердителем,затем отвердитель добавить в смолу,сразу в смоле краситель не растворится.

Правильность сборки платы начинайте с проверки правильной подачи питания на все узлы.

Возьмите схему и тестер, включите питание на плате, и сверяясь со схемой пройдитесь тестером по всем точкам узлов куда должно подаваться питание.
При положении ручки дискрима на минимуме,прибор должен видеть все цветные металлы

,при накручивании дискрима должны вырезаться

все металлы по порядку до меди вырезаться не должна,если прибор так работает, значит он настроен верно.Шкалу дискрима нужно подобрать таким образом чтобы она полностью влезла в полный поворот ручки дискриминации,делается это подбором с10.При уменьшении емкости шкала растягивается и наоборот.

Не так часто, но все же случаются в нашей жизни потери. Например, пошли в лес по грибы по ягоды и обронили ключи. В траве под листьями их будет найти не так просто. Не стоит отчаиваться: нам поможет самодельный металлоискатель, который мы будем делать своими руками. Вот и я решил собрать свой первый металлоискатель . В наше время мало кто решится на изготовление металлодетектора. Самодельные устройства были популярны лет двадцать-двадцать пять тому назад, когда купить их было просто негде.
Современные металлоискатели таких производителей, как Garrett, Fisher и многие другие имеют высокую чувствительность, дискриминацию по металлам, а некоторые и годограф. Они способны настраивать баланс грунта, отстраиваться от электрических помех. Благодаря этому глубина обнаружения современного металлодетектора на монету достигает 40 см.

Схему выбрал не очень сложную, чтобы можно было повторить в домашних условиях. Принцип работы основан на разности биения двух частот, которые мы будем улавливать на слух. Устройство собрано на двух микросхемах, содержит минимум деталей, в то же время имеет кварцевую стабилизацию частоты, благодаря которой прибор устойчиво работает.

Схема металлоискателя на микросхемах

Схема очень проста. Её с лёгкостью можно повторить в домашних условиях. Она построена на двух микросхемах 176 серии. Опорный генератор выполнен на ла9 и стабилизирован кварцем на 1 МГц.У меня этого, к сожалению, не оказалось, пришлось поставить на 1,6 МГц.

Перестраиваемый генератор собран на микросхеме к176ла7. Достичь нулевых биений поможет варикап D1, ёмкость которого меняется в зависимости от положении движка переменного резистора R2. Основой колебательного контура служит поисковая катушка L1, при приближении которой к металлическому предмету изменяется индуктивност, вследствие чего изменяется частота перестраиваемого генератора, что мы и слышим в наушниках.

Наушники я использую обычные от плеера, излучатели которых соединены последовательно, чтобы меньше нагружать выходной каскад микросхемы:

Если громкости окажется слишком много, можно ввести в схему регулятор громкости:

Детали самодельного металлоискателя:

  • Микросхемы; К176ЛА7, К176ЛА9
  • Кварцевый резонатор; 1 МГц
  • Варикап; Д901Е
  • Резисторы; 150к-3шт., 30к-1шт.
  • Резистор переменного сопротивления; 10к-1шт.
  • Конденсатор электролитический;50Мкф/15 вольт
  • Конденсаторы; 0.047-2шт., 100-4шт., 0,022, 4700, 390

Большинство деталей расположены на печатной плате:

Всё устройство я разместил в обычной мыльнице, экранировав от помех алюминиевой фольгой, которую соединил с общим проводом:

Так как для кварца не предусмотрено место на печатной плате, то он располагается отдельно. Гнездо под наушники и регулятор частоты для удобства я вывел с торца мыльницы:

Весь блок металлодетектора при помощи двух хомутиков разместил на отрезке лыжной палки:

Осталась самая ответственная часть: изготовить поисковую катушку.

Катушка для металлоискателя

От качества изготовления катушки будет зависеть чувствительность устройства, стойкость к ложным срабатываниям, так называемым фонтонам. Хотелось бы сразу заметить, что от размера катушки напрямую зависит глубина обнаружения предмета. Так, чем больше диаметр, тем глубже прибор сможет обнаружить цель, но размер этой цели также должен быть больше, например, канализационный люк (маленький предмет с большой катушкой металлоискатель просто не увидит). И наоборот, катушка маленького диаметра способна обнаружить маленький предмет, но находящийся не очень глубоко (например, маленькая монета или кольцо).

Поэтому я сначала намотал катушку среднего размера, так сказать, универсальную. Забегая вперёд, хочу сказать, что металлоискатель задумывался на все случаи жизни, то есть катушки должны быть разного диаметра и их можно менять. Чтобы быстро сменить катушку, я поставил на штангу разъём, который выдернул из старого лампового телевизора:

Ответную часть разъёма я закрепил на катушке:

В качестве каркаса для будущей катушки я использовал пластмассовый ковш, который был куплен в хозяйственном магазине. Диаметр ковша следует подобрать приблизительно равным 200 мм. От ковша следует отрезать часть ручки и днища так, чтобы остался пластмассовый ободок, на который следует намотать 50 витков провода ПЭЛШО диаметром 0,27 миллиметров. На часть оставшейся ручки следует закрепить разъем. Получившуюся катушку изолируем при помощи изоленты в один слой. Затем нам нужно эту катушку заэкранировать от помех. Для этого нам понадобится алюминиевая фольга в виде полосы, которой мы обмотаем сверху так, чтобы концы получившегося экрана не замкнулись и расстояние между ними было приблизительно 20 миллиметров. Получившийся экран следует соединить с общим проводом. Сверху я также обмотал изолентой. Конечно, можно все это пропитать эпоксидным клеем, но я оставил так.

После испытаний большой катушки я понял, что нужно изготовить маленькую, так называемую снайперку, чтобы было легче обнаруживать предметы небольших размеров.

Готовые катушки выглядят вот так:

Настройка готового металлоискателя

Прежде чем начать настраивать металлоискатель, нужно убедиться в отсутствии металлических предметов вблизи поисковой катушки. Настройка заключается в подборе емкости конденсатора C2, для того чтобы получить максимальный уровень биений, который мы слышим в наушниках, так как в сигнале присутствуют множество гармоник(нужно выделить самую сильную). При этом движок переменного резистора R2 должен находиться как можно ближе к середине:

Штанга у меня получилась из двух частей, трубки были подобраны таким образом, что они входят друг в друга очень плотно, благодаря чему не пришлось придумывать специального крепления для этих трубок. Также были изготовлены подлокотник и рукоятка, чтобы было удобно выполнять проводку над землей. Как показала практика, это очень удобно: рука совершенно не устает. В разобранном виде металлоискатель получился очень компактный и умещается буквально в пакет:

Внешний вид готового прибора выглядит вот так:

В заключение хотелось бы сказать, что данный металлоискатель не подходит лицам, которые собираются работать по старине. Так как в нем нет дискриминации по металлам, вам придется копать все подряд. Скорее всего, вы очень сильно разочаруетесь. А вот любителям собирать металлолом данное устройство будет в помощь. Да и просто как развлечение детям.

В статье представлена схема простого, но мощного металлоискателя на 1,5 вольт, очень прост в повторении. Генераторы собраны по схеме, которая обладает рядом полезных свойств, одно из которых — стабильность выходного напряжения (как постоянного, так и переменного) при изменении питающего напряжения. В колебательный контур поискового генератора на транзисторе VT1 входит катушка L1. Он работает на частоте около 100 кГц, что является оптимальным для данного типа металлоискателей. Его частоту в небольших пределах можно изменять переменным конденсатором C2. Второй генератор (на транзисторе VT2) является образцовым и работает на частоте около 300 кГц.
Сигналы генераторов через резисторы R2, R4 подаются на балансный смеситель, где происходит выделение разности частот (биений) третьей гармоники сигнала поискового генератора и первой гармоники образцового. Это сделано для повышения чувствительности — при изменении частоты поискового генератора на частоте 10 Герц частота биений изменяется на 30 Герц, что более заметно на слух.
Сигнал с выхода смесителя через конденсатор С8 поступает на вход УЗЧ и после усиления — на головные телефоны BF1, BF2. Конденсатор С7 подавляет сигналы с частотами генераторов.
При приближении катушки поискового генератора к металлическому предмету частота генерации изменяется, поэтому изменится и тон сигнала в головных телефонах. По характеру изменения тона можно судить о материале, из которого изготовлен этот предмет.
Большинство деталей монтируют на печатной плате из односторонне фольгированного стеклотекстолита.

Можно применить транзисторы серий КТ312, КТ315, КТ3102 с любыми буквенными индексами. В балансном смесителе можно использовать только германиевые транзисторы серий ГТ309, ГТ313, ГТ322, ГТ346 или более ранние — П416, П422, П423 с любыми буквенными индексами. В УЗМЧ транзистор должен быть с возможно большим коэффициентом передачи по току, например, КТ3102БМ — КТ3102ЕМ, КТ342БМ, КТ342ВМ — от этого зависит громкость звукового сигнала. Выключатель питания — любой малогабаритный. Наушники подойдут с сопротивлением от 8 до 32 Ом, их соединяют последовательно. Для их подключения на корпусе металлоискателя можно установить гнездо. Питают устройство от гальванического элемента или аккумулятора типоразмера АА или AAA, максимальный потребляемый ток составляет около 12 мА.
Для намотки катушки L2 применен каркас от контура ПЧ (455 кГц) приемника зарубежного производства. Он состоит из ферритовой «гантели» (на которую наматывают 66 витков провода ПЭВ-2 диаметром 0,06…0,1 мм) и накрывающей ее ферритовой чашки, перемещением которой регулируется индуктивность катушки. Каркас заключен в металлический экран.

Чувствительность устройства к металлическим предметам разного размера зависит от размера самой поисковой катушки. Для поиска крупногабаритных предметов (лист металла размерами 80×80 см, крышка люка колодца канализации) более подходит катушка диаметром около 30 см. С ней достигается максимальная глубина обнаружения таких предметов до 60 см.
Для поиска мелких предметов лучше подходит катушка диаметром около 120 мм. Такая катушка содержит 56 витков провода ПЭЛ диаметром 0,2…0,5 мм.
Катушку ещё большего диаметра (например, 300 мм) более технологично изготовить из многожильного экранированного кабеля «витая пара», который используют для прокладки компьютерных локальных сетей. Кабель должен содержать четыре таких «пары», а катушка — четыре витка такого кабеля. Сначала наматывают два наружных витка и скрепляют их в четырех местах изоляционной лентой. Затем наматывают два внутренних и все также обматывают изоляционной лентой, желательно на матерчатой основе. Концы кабеля обрезают с таким расчетом, чтобы был «нахлест» 5 мм…10 мм, и с них на 15 мм снимают внешнюю изоляцию, а концы проводов зачищают на 5 мм и залуживают.
Все радиокомпоненты устройства отечественные и имеют зарубежные аналоги:
L1 — катушка
R1 — 1 кОм
R2 — 10 кОм
R3 — 1 кОм
R4 — 10 кОм
R5 — 1 кОм
R6 — 1 кОм
R7 — 100 кОм
C1 — 2200
C2 — 10…240
C3 — 4700
C4 — 0,047 мкФ
C5 — 2200
C6 — 4700
C7 — 0,047 мкФ
C8 — 2,2 мкФ х 16 вольт
VT1 — КТ315Б
VT2 — КТ315Б
VT3 — ГТ322Б
VT4 — ГТ322Б

ЛУЧШИЙ МЕТАЛЛОИСКАТЕЛЬ — 6 Мая 2011

Почему именно Volksturm был назван лучшим металлоискателем? Главное — схема реально простая и реально рабочая. Из множества схем металоискателей, которые я лично делал, именно здесь всё просто, глубинобойно и надёжно! Тем более при своей простоте, в металлодетекторе есть хорошая схема дискриминации — определение железо или цветной металл находится в земле. Сборка металлоискателя заключается в безошибочной пайке платы и настройке катушек в резонанс и в ноль на выходе входного каскада на LF353. Ничего тут суперсложного нет, было бы желание и мозги. Смотрим конструктивное исполнение металлоискателя и новую усовершенствованную схему Volksturm с описанием.

   Так как по ходу сборки возникают вопросы, чтоб сэкономить ваше время и не заставлять перелистывать сотни страниц форума, здесь приведены ответы на 10 самых популярных вопросов. Статья в процессе написания, так что некоторые пункты будут дополнены позже.

 1. Принцип работы и обнаружения целей этого металлоискателя?
 2. Как проверить Работает ли плата металлоискателя?
 3. Какой резонанс выбрать?
 4. Какие конденсаторы лучше?
 5. Как настроить резонанс?
 6. Как сводить катушки в ноль?
 7. Какой провод для катушек лучше?
 8. Какие детали и чем можно заменить?
 9. От чего зависит глубина поиска целей?
 10. Питание металлоискателя Volksturm?


Принцип работы металлоискателя Volksturm


   Постараюсь в двух словах о принципе работы: передача,прием и баланс индукции. В поисковом датчике металлоискателя устанавливают 2 катушки — передающую и приемную. Присутствие металла изменяет индуктивную связь между ними (в том числе и фазу), что влияет на принимаемый сигнал, который затем обрабатывается блоком индикации. Между первой и второй микросхемой стоит коммутатор управляемый импульсами генератора сдвинутого по фазе относительно передающего канала (т.е. когда передатчик работает, приемник отключен и наоборот если приемник включен передатчик отдыхает, а приемник спокойно ловит отраженный сигнал в этой паузе). Итак, вы включили металлоискатель и он пищит. Отлично, если пищит — значит многие узлы работают. Давай разберёмся почему именно он пищит. Генератор на у6Б постоянно генерирует тональный сигнал. Далее он поступает на усилитель на двух транзисторах, но унч не откроется (не пропустит тон) пока напряжение на выходе у2Б (7-й вывод) не разрешит ему этого. Данное напряжение выставляется изменением режима с помощью этого самого резистора трэш. Им надо выставить такое напряжение, чтоб унч почти открылся и пропустил сигнал с генератора. И входные пару миливольт с катушки металлоискателя пройдя усилительные каскады, превысят этот порог и он откроется окончательно и динамик запищит. Теперь проследим прохождение сигнала, точнее сигнала отклика. На первом каскаде (1-у1а) будет пару миливольт, можно до 50. На втором каскаде (7-у1Б) это отклонение увеличится, на третьем(1-у2А) будет уже пару вольт. Но без отклика везде на выходах по нулям.


Как проверить работает ли плата металлоискателя



   Вообще уселитель и ключ (CD 4066) проверяется пальцем на входной контакт RX при максимальном сопротивлении сенс и максимальным фоном на динамике. Если изменение фона есть при нажатии пальцем на секунду, то ключ и операционники работают, далее подключаем катушки RX с конденсатором контура паралельно, конденсатор на катушке TX последовательно, ложим одну катушку на другую и начинаем сводить в 0 по минимальному показанию переменного тока на первой ноге усилителя U1A. Далее берем что нибуть большое и железное и проверяем есть в динамике реакция на металл или нет. Проверим напряжение на у2Б (7-й вывод) оно должно регулятором трэш, меняться +-пару вольт. Если нет — проблема в данном каскаде ОУ. Для начала проверки платы отключаем катушки и включаем питание.

   1. Должен идти звук при положении регулятора сенс на максимальное сопротивление, коснямся пальцем на РХ — если есть реакция, все операционники работают, если нет — проверяем пальцем начиная с u2 и меняем (обследуем обвязку) нерабочего ОУ.

   2. Работа генератора проверяется программой частотомер. Штекер от наушников припаять к 12 выводу CD4013 (561ТМ2) предусмотрительно выпаяв р23 (чтоб звуковую карту не спалить). В звуковой плате использовать In-lane. Смотрим частоту генерации, ее стабильность на 8192гц. Если она сильно смещена, то надо выпаивать конденсатор с9, если и после она не четко выделена и/или много частотных всплесков рядом — заменяем кварц.

   3. Проверили усилители и генератор. Если все исправно, но все равно не работает — меняем ключ (CD 4066).


Какой резонанс катушек выбрать



   При подключении катушки в последовательный резонанс,увеличивается ток в катушке и общее потребление схемы. Увеличивается расстояние обнаружения цели, но это только на столе. На реальном грунте, земля будет чувствоваться тем сильнее, чем больше ток накачки в катушке. Лучше включение паралельного резонанса, а поднимать чутье входными каскадами. Да и батареек хватит намного дольше. Не смотря на то, что оследовательный резонанс применяется во всех фирменных дорогих металодетекторах, в Штурме нужен именно параллельный. В импортных, дорогих приборах, хорошая схематика отстройки от земли, поэтому в этих приборах можно позволить последовательный.


Какие конденсаторы лучше установить в схему  металлоискателя



   Тип подключаемого к катушке конденсатора не при чём, а если экспериментально поменяли два и увидели что с одним из них резонанс лучше, то просто один из якобы 0,1 мкФ реально имеет 0,098мкФ, а другой 0,11. Вот и разница между ними по резонансу получается. Я использовал советские К73-17 и зелёные импортные подушки.


Как настроить резонанс катушек  металлоискателя


   Катушка, как самый лучший вариант, получается из штукатурных терок, склеенных эпоксидной смолой с торцов до нужного вам размера. Причем, центральная ее часть с куском ручки этой самой терки, которая обрабатывается до одного широкого ушка. На штанге же, наоборот, вилка из двух ушек крепления. Такое решение позволяет решить проблему деформирования катушки, при затягивании пластикового болта. Пазы для обмоток делают обычным выжигателем, затем установка ноля и заливка. От холодного конца ТХ, оставим 50 см. провода, который изначально не заливать, а свить из него маленькую катушечку (диаметром 3 см.) и разместить ее внутри RX, перемещая и деформируя ее в небольших пределах, можно добиться точного ноля, но делать это лучше на улице, размещая катушку у земли (как при поиске) при отключенном GEBе, если он есть, затем окончательно залить смолой. Тогда отстройка от земли, работает более- менее сносно (исключение сильно минерализованный грунт). Такая катушка получается легкой, прочной, мало подверженной термодеформации, а обработанная и окрашенная очень симпатичная. И еще одно наблюдение: если металлоискатель собран с отстройкой от грунта (GEB) и при центральном расположении движка резистора выставить ноль очень маленькой шайбой, диапазон регулировки GEBа +- 80-100 мВ. Если установить ноль большим предметом- монета 10-50 коп. диапазон регулировки увеличивается до +- 500-600 мВ. За напряжением в процессе настройки резонанса не гонитесь — у меня при 12в питания около 40В при последовательном резонансе. Чтоб появилась дискриминация конденсаторы в катушках включаем параллельно (последовательное включение нужно только на этапе подбора кондеров для резонанса) — на черные металлы будет протяжный звук, цветные — короткий.

   Или ещё проще. Подключаем катушки поочереди к передающему ТХ выходу. Настраиваем в резонанс одну, а настроив её — другую. Пошагово: Подключили, паралельно катушке ткнули мультиметром на пределе переменные вольты, так-же паралельно катушке припаяли конденсатор 0.07-0.08 мкф, смотрим показания. Допустим 4В — очень слабо, не в резонансе с частотой. Ткнули паралельно первому конденсатору второй небольшой ёмкости — 0.01мкф (0.07+0.01=0.08). Смотрим — уже показал вольтметр 7В. Отлично, увеличим ещё ёмкость, подключим на 0.02 мкФ — смотрим на вольтметр, а там 20В. Великолепно, едем дальше — ещё докинем пару тысяч пик ёмкости. Ага. Уже начало падать, откатим назад. И так добиться максимальных показаний вольтметра на катушке металлоискателя. Затем аналогично с другой (приёмной) катушкой. Настроить на максимум и подключить обратно к приёмному гнезду.

Как сводить катушки металлоискателя в ноль



   Для настройки нуля подключаем тестер на первую ногу LF353 и понемногу начинаем сжимать, растягивать катушку. После залива из эпокситки — нолик точно убежит. Поэтому надо заливать не всю катушку, а оставить места для регулировки, и после высыхания доводить до нуля и заливать окончательно. Взять кусок шпагата и половину катушки обвязать одним витком к середине (к центральной части ,месту соединения двух катушек) вставить в петлю шпагата кусочек палочки после чего ее крутить (натягивать шпагат) — катушка будет сжиматься, поймав нолик шпагат пропитать клеем, после почти полного высыхания опять подправить нолик повернув палочку еще чуть-чуть и залить шпагат окончательно. Или проще: Передающая закреплена в пластмассе неподвижно, а приёмную накладываем на первую на 1см, типа как свадебные кольца. На первом выводе U1A будет писк 8кгц — можно контролировать вольтметром переменного тока, но лучше просто высокоомными наушниками. Так вот приёмную катушку металоискателя надо то надвигать, то сдвигать с передающей до тех пор, пока на выходе ОУ писк не стихнет до минимума (или показания вольтметра не упадут до нескольких миливольт). Всё, катушка сведена, фиксируем.

Какой провод для поисковых катушек лучше

   Провод для намоток катушек не имеет значения. От 0.3 до 0.8 пойдёт любой, всё равно придётся немного подбирать ёмкость для настройки контуров в резонанс и на частоту 8.192кГц. Конечно и более тонкий провод вполне подходит, просто чем он толще, тем добротность и, как следствие чутьё — лучше. Но если намотать 1 мм — будет довольно тяжеловато таскать. На листе бумаги рисуем прямоугольник 15 на 23 см. От левого верхнего и нижнего угла откладываем по 2,5 см, и соединяем их линией. С правым верхним и нижними углами проделываем тоже самое, но откладываем по 3 см. По средине нижней части ставим точку и по точке слева и справа на расстоянии 1 см. Берем фанеру, накладываем этот эскиз и вбиваем гвоздики во все точки указанные. Берем провод ПЭВ 0,3 и мотаем 80 витков провода. Но честно говоря без разницы сколько витков. Всё равно частоту 8кГц будем выставлять в резонанс конденсатором. Сколько намотали — столько и намотали. Я мотал 80 витков и конденсатор 0.1мкф, если намотаете допустим 50 — ёмкость соответственно где-то 0.13мкф поставить придётся. Далее, не снимая с шаблона обматываем катушку толстой ниткой — типа как обматывают жгуты проводов. После покрываем катушку лаком. Когда высохнет, снимаем катушку с шаблона. Затем идёт обмотка катушки изоляцией — фум лента или изолента. Далее — обмотка приёмной катушки фольгой, можно взять ленту из электролитических конденсаторов. TX катушку можно не экранировать. Не забудьте оставить РАЗРЫВ в экране 10мм, по середине катушки. Дальше идёт обмотка фольги луженым проводом. Этот провод вместе с начальным контактом катушки у нас будет массой. И наконец обмотка катушки изолентой. Индуктивность катушек около 3,5мГ. Емкость получается около 0,1мкф. Что касается заливки катушки эпоксидкой, то я не заливал её вообще. Просто туго замотал изолентой. И ничего, два сезона отходил с этим металлоискателем без ухода настроек. Обратите внимание на влагоизоляцию схемы и поисковых катушек, ведь придётся по мокрой траве косить. Всё должно быть герметично — иначе попадёт влага и настройка поплывёт. Ухудшится чуствительность.


Какие детали и чем можно заменить



      Транзисторы:
 BC546 — 3шт или КТ315.
 BC556 — 1шт или КТ361
      Операционники:LF353 — 1шт или меняйте на более распространенную TL072.
LM358N — 2шт
      Цифровые микросхемы:
CD4011 — 1шт
CD4066 — 1шт
CD4013 — 1шт
      Резисторы постоянные, мощностью 0,125-0,25 Вт:
5,6К — 1шт
430К — 1шт
22К — 3шт
10К — 1шт
390К — 1шт
1К — 2шт
1,5К — 1шт
100К — 8шт
220К — 1шт
130К — 2шт
56К — 1шт
8,2К — 1шт
      Резисторы переменные:
100К — 1шт
330К — 1шт
      Конденсаторы неполярные:
1нФ — 1шт
22нФ — 3шт (22000пФ = 22нФ = 0.022мкФ)
220нФ — 1шт
1мкФ — 2шт
47нФ — 1шт
10нФ — 1шт
      Конденсаторы электролитические:
220мкФ на 16В — 2шт
  Динамик миниатюрный.
  Кварцевый резонатор на 32768Гц.
  Два сверхярких светодиода разного цвета.

   Если вы не можете достать импортные микросхемы, вот отечественные аналоги: CD 4066 — К561КТ3, CD4013 — 561ТМ2, CD4011 — 561ЛА7, LM358N — КР1040УД1. У микросхемы LF353 — прямого аналога нет, но смело ставим LM358N или лучше TL072, TL062. Совсем не обязательно ставить операционный усилитель именно — LF353, я просто поднял усиление на U1A заменив резистор в цепи отрицательной обратной связи 390 кОМ на 1 мОМ — чувствительность значительно возросла на процентов 50, правда после этой замены ушёл ноль, пришлось на катушку в определённом месте приклеить скотчем кусочек алюминиевой пластинки. Советские три копейки чувствует по воздуху на расстоянии 25 сантиметров и это при питании 6 вольт, потребляемый ток без индикации — 10 мА. И не забудь про панельки — удобство и простота настройки значительно повысятся. Транзисторы КТ814, Кт815 — в передающую часть металлоискателя, КТ315 в УНЧ. Транзисторы — 816 и 817 желательно подобрать с одинаковым коэффициентом усиления. Заменимы на любые соответствующей структуры и мощности. В генераторе металлоискателя установлен специальный часовой кварц на частоту 32768Гц. Это стандарт абсолютно для всех кварцевых резонаторов, которые стоят в любых электронных и электромеханических часах. В том числе и наручных и дешёвых китайских настенных/настольных. Архивы с печатной платой для Volksturm SMD варианта и для Volksturm+GEB (вариант с ручной отстройкой от земли).

От чего зависит глубина поиска целей

    Чем больше диаметр катушки металоискателя, тем глубже чутьё. А вообще, глубина обнаружения цели данной катушкой, зависит прежде всего от размера самой цели. Но при увеличении диаметра катушки наблюдается уменьшение точности обнаружения объекта и даже иногда потеря мелких целей. Для объектов с монету, этот эффект наблюдается при увеличении размера катушки свыше 40 см. Итого: большая поисковая катушка, имеет большую глубину обнаружения и больший захват, но менее точно обнаруживает цель, чем маленькая. Большая катушка идеальна для поиска глубоких и больших целей, таких как клады и крупные объекты.

    По форме катушки делятся на круглые и эллиптичные (прямоугольные). Эллиптичная катушка металлоискателя обладает лучшей избирательностью по сравнению с круглой, потому что ширина магнитного поля у нее меньше и в поле ее действия попадает меньше посторонних объектов. Но круглая имеет большую глубину обнаружения и лучшую чувствительность к цели. Особенно на слабо минерализованных грунтах. Круглая катушка наиболее часто используется при поиске с металлоискателем.

    Катушки диаметром меньше 15 см называют маленькими, катушки диаметром 15-30 см называют средними и катушки свыше 30см — большие. Большая катушка генерирует большее электромагнитное поле, поэтому она имеет большую глубину обнаружения, чем маленькая. Большие катушки генерируют большое электромагнитное поле и соответственно, имеют большую глубину обнаружения и покрытие при поиске. Такие катушки используются для просмотра больших площадей, но при их использовании, может возникнуть проблема на сильно замусоренных площадках потому, что в поле действия больших катушек может попасться сразу несколько целей и металлоискатель среагирует на более крупную цель.

    Электромагнитное поле маленькой поисковой катушки тоже маленькое, поэтому с такой катушкой лучше всего искать на территориях сильно замусоренных всякими мелкими металлическими предметами. Маленькая катушка идеальна для обнаружения маленьких объектов, но имеет небольшую площадь покрытия и сравнительно небольшую глубину обнаружения.

    Для универсального поиска хорошо подойдут средние катушки. Такой размер поисковой катушки сочетает в себе достаточную глубину поиска и чувствительность к целям с разными размерами. Я делал каждую катушку диаметром примерно 16см и обе эти катушки укладывал в круглую подставку из-под  старого  монитора 15″. В таком варианте глубина поиска этого металлоискателя будет такая: алюминивая пластина 50×70мм — 60см, гайка М5-5см, монетка — 30см, ведро — около метра. Данные значения получены на воздухе, в земле будет на 30% меньше.

Питание металлоискателя


     Отдельно схема металлоискателя тянет 15-20 мА, при подключенной катущке + 30-40 мА, итого вместе до 60мА. Конечно в зависимости от типа применяемого динамика и светодиодов это значение может изменяться. Простейший случай — питание взял 3 (или даже две) последовательно подключенные литий ионные батарейки от мобил на 3,7В и при заряде разряженных аккумуляторов, когда подключаем любой блок питания на 12-13в, ток заряда начинается от 0,8А и падает до 50ма за час и тогда вообще не надо что-то добавлять, хотя ограничительный резистор конечно же не помешает. Как вообще самый простейший вариант — крона на 9В. Но учтите, что металлоискатель съест её за 2 часа. Но для настройки этот вариант питания самое оно. Крона при любых обстоятельствах не выдаст большой ток, который может спалить что-то в плате.

Самодельный металлоискатель



   А теперь описание процесса сборки металлодетектора от одного из посетителей. Так как из приборов имею только мультиметр, скачал с инета виртуальную лабораторию Записных О.Л. Собрал адаптер, простенький генератор и прогнал в холостую осциллограф. Вроде показывает какую-то картинку. Далее занялся поиском радиодеталей. Так как печатки в основном выкладывают в формате «lay», скачал «Sprint-Layout50». Выяснил, что такое лазерно-утюжная технология изготовления печатных плат и как их травить. Вытравил плату. К этому времени все микросхемы были найдены. Что не нашел у себя в сарайчике, пришлось покупать. Приступил к пайке перемычек, резисторов, сокетов микросхем, и кварца из китайского будильника на плату. Периодически проверяя сопротивление на шинах питания чтобы не было соплей. Решил для начала собрать цифровую часть прибора, как наиболее легкую. То-есть генератор, делитель и коммутатор. Собрал. Поставил микросхему генератора (К561ЛА7) и делитель (К561ТМ2). Микросхемы б/ушные, выдрал из каких-то плат, обнаруженных в сарайчике. Подал питание 12В контролируя ток потребления по амерметру, 561ТМ2 стала теплой. Заменил 561ТМ2, подал питание – ноль эмоций. Меряю напряжение на ногах генератора – на 1 и 2 ногах 12В. Меняю 561ЛА7. Включаю – на выходе делителя, на 13 ноге есть генерация (наблюдаю на виртуальном осциллографе)! Картинка правда не ахти какая, но за неимением нормального осциллографа – пойдет. Но на 1, 2 и 12 ногах ничего нет. Значит генератор работает, нужно менять ТМ2. Установил третью микросхему делителя – красота на всех выходах есть генерация! Для себя сделал вывод, что выпаивать микросхемы нужно как можно аккуратнее! На этом первый шаг постройки сделан.

   Теперь настраиваем плату металлоискателя. Не работал регулятор «SENS» — чувствительность, пришлось выкинуть конденсатор C3 после этого регулировка чувствительности заработала как надо. Не нравился звук возникающий в крайнем левом положении регулятора «THRESH» — порог, избавился от этого заменив резистор R9 цепочкой из последовательно соединённых резистор на 5,6 кОм + конденсатор на 47,0 мкФ (отрицательный вывод конденсатора со стороны транзистора). Пока нет микросхемы LF353 вместо неё поставил LM358, с ней советские три копейки чувствует по воздуху на расстоянии 15 сантиметров.

   Поисковую катушку на передачу я включил как последовательный колебательный контур, а на приём как параллельный колебательный контур. Настраивал первой передающую катушку, подключил собранную конструкцию датчика к металлоискателю, осциллограф параллельно катушке и по максимальной амплитуде подобрал конденсаторы. После этого осциллограф подключил на приёмную катушку и по максимальной амплитуде подобрал конденсаторы на RX. Настройка контуров в резонанс занимает, при наличии осциллографа, несколько минут. Обмотки TX и RX у меня содержат по 100 витков провода диаметром 0,4. Начинаем сведение на столе, без корпуса. Просто чтоб было два обруча с проводами. А чтоб убедиться в работоспособности и возможности сведения вообще — разведём катушки друг от дрга на полметра. Тогда ноль будет точно. Затем наложив катушки внахлёст примерно 1см (как свадебные кольца) сдвигать — раздвигать. Точка нуля может быть довольно точная и поймать её сразу нелегко. Но она есть.


   Когда, я поднял усиление в RX тракте МД, он начал работать неустойчиво на максимальной чувствительности, это проявлялось в том что после прохождения над целью и её обнаружении выдавался сигнал, но он продолжался и после того когда цели перед поисковой катушкой ни какой уже небыло, это проявлялось в виде прерывистых и колеблющихся звуковых сигналов. При помощи осциллографа была обнаружена и причина этого: при работе динамика и незначительной просадке питающего напряжения уходит «ноль» и схема МД переходит в автоколебательный режим, выйти из которого можно только загрубив порог срабатывания звукового сигнала. Это меня не устраивало поэтому я поставил по питанию КР142ЕН5А + сверх яркий белый светодиод чтобы поднять напряжение на выходе интегрального стабилизатора, стабилизатора на более высокое напряжение у меня небыло. Такой светодиод можно использовать даже для подсветки поисковой катушки. Динамик подключил до стабилизатора, МД после этого стал сразу очень послушный всё начало работать как надо. Думаю Volksturm действительно лучший самодельный металлоискатель!

   Отдельная благодарность за информацию по сборке и настройке металлоискателя всем, кто принимал участие в обсуждении и модернизации схемы, особенно помогли в подготовке материала Электродыч, феска, xxx, slavake, ew2bw, redkii и другие коллеги радиолюбители.

Можно ли сделать самодельный металлоискатель? — Easierwithpractice.com

Можно ли сделать самодельный металлоискатель?

Профессиональные металлоискатели просты, но требуют некоторой работы. Но вы можете создать упрощенный портативный детектор, используя калькулятор, AM / FM-радио и немного малярной ленты.

Можно ли использовать телефон как металлоискатель?

Ваш iPhone действительно может работать как металлоискатель и помогать вам. Приложение с удачным названием Metal Detector использует компас, считывая его столкновение с металлическими объектами, чтобы определить, где они находятся.Если вы потеряли металлический предмет и все, что у вас есть, это телефон, Metal Detector — это бесплатный способ помочь вам быстрее найти его.

Могу ли я использовать свой iPhone в качестве металлоискателя?

Знаете ли вы, что iPhone можно использовать даже в качестве металлоискателя? Благодаря тому, что Apple включила аппаратный магнитометр в iPad и iPhone 3GS или новее, эти устройства даже способны обнаруживать и измерять силу магнитных полей, позволяя им сканировать и обнаруживать присутствие легких и тяжелых металлов.

Как превратить радио в металлоискатель?

Настройте AM-радио с максимальной громкостью на верхнюю часть частоты, но не непосредственно на радиостанцию. Как только вы услышите статические помехи из AM-радио, расположите радио и калькулятор (включенный) близко друг к другу, пока не услышите громкий сигнал. Затем надежно скрепите блоки вместе.

Какие металлы не могут быть обнаружены металлоискателем?

Один из самых сложных металлов для обнаружения металлоискателем — нержавеющая сталь, потому что сталь имеет плохую электропроводность, а также низкую магнитную проницаемость….Другие предметы, которые не могут быть обнаружены с помощью металлоискателя, включают:

  • Жемчуг.
  • Бриллианты.
  • Бумага.
  • Каменные статуэтки.
  • Кости.
  • Жидкость.
  • Стекло.
  • Пластик.

Стоит ли покупать металлоискатели?

Если вы собираетесь купить металлоискатель, чтобы выйти из дома, подышать свежим воздухом и потренироваться, возможно, найдя по пути интересные и потенциально ценные предметы, то да, это того стоит и отличный выбор хобби, который разделяют многие люди во всем мире.

Обнаруживают ли металлодетекторы алмазы?

Может ли металлоискатель быть полезным для поиска алмазов и драгоценных камней? Это приводит к важному моменту: металлоискатели не обнаруживают неметаллические предметы, такие как драгоценные камни, бриллианты и жемчуг.

Может ли сканер аэропорта обнаружить алмаз?

Вообще говоря, сканеры не могут идентифицировать алмазы. Однако они могут идентифицировать металл, в который вмонтированы алмазы, или, если их несут незакрепленными, бумажную коробку, в которой находится алмаз.Тем не менее, 99% всех сотрудников аэропорта будут махать вам рукой, если вы покажете им записку.

Как отличить алмаз от камня?

Единственный тест на твердость, позволяющий идентифицировать алмаз, — это царапание корунда. Корунд, который включает все рубины и сапфиры, имеет 9 баллов по шкале выносливости. Если подозреваемый кристалл алмаза может поцарапать корунд, велика вероятность, что вы нашли алмаз. Но НИКАКОЙ ДРУГОЙ ТЕСТ НА ЖЕСТКОСТЬ не идентифицирует алмаз.

Есть ли машина для обнаружения алмазов?

GER DETECT Titan 500 Профессиональный алмазный металлоискатель — обнаруживайте драгоценные камни и алмазы — подземный сканер глубины дальнего действия.

Где лучше всего копать алмазы?

Одно из немногих мест в мире, где люди могут искать настоящие алмазы в их первоначальном вулканическом источнике, Crater of Diamonds — это единственный в своем роде опыт, который объединяет людей со всего мира в Мерфрисборо, штат Арканзас.

Действительно ли работают приложения для металлоискателей?

Если вы имеете в виду приложения, которые должны превратить ваш смартфон в металлоискатель, ответ прост. Они просто не работают.Таких приложений очень много, и наивные люди думают, что просто загрузив приложение на телефон, он превратится в металлоискатель, но это не так просто.

Сколько стоит настоящий тестер алмазов?

Тестер алмазов (около 15 долларов онлайн).

Можно ли подделать тестер алмазов?

АБСОЛЮТНО! У вас может быть камень, который не является бриллиантом, точно так же, как алмаз. Фактически, множество ювелирных магазинов и клиентов за последние десять лет, вероятно, покупали бриллианты, которые не были настоящими, и никогда не знали об этом! Точно так же вы можете проверить настоящий бриллиант в кольце и заставить его гудеть, как будто это не настоящий камень.

Работают ли дешевые тестеры алмазов?

Приборы для измерения тепла

намного дешевле, но их точность не так высока, поэтому результаты могут быть не такими хорошими. Если вы будете обнаруживать до нескольких алмазов в день или вы профессиональный ювелир, обязательно купите тестер для алмазов, который использует электропроводность для обеспечения высокой точности.

Проходят ли SI бриллианты тестер бриллиантов?

Проходят ли алмазы из углеродной лаборатории алмазный тест, чтобы считаться настоящими? Ответ — и да, и нет. Есть разные способы проверки алмазов.Важно знать, какие тесты пройдут синтетические бриллианты, а какие нет.

Что такое алмазы Si VVS?

Алмазы категории

с малым включением (SI) имеют заметные включения, которые легко или очень легко заметить опытному классеру при просмотре под 10-кратным увеличением. Категория SI делится на две степени; SI1 обозначает более высокую степень чистоты, чем SI2. Они могут быть, а могут и не быть заметны невооруженным глазом.

Настоящие ли бриллианты vs SI?

бриллиантов VS можно классифицировать как VS1 или VS2.Бриллианты SI могут быть классифицированы как SI1 или SI2. Они занимают четвертое место по шкале чистоты алмазов и незначительно включены. Эти включения можно легко увидеть при 10-кратном увеличении, но чаще всего их нельзя заметить невооруженным глазом через корону алмаза.

Можете ли вы отличить муассанит от алмаза?

Основное различие между ними заключается в том, что круглый бриллиант имеет меньше блеска, чем муассанит. Муассанит бок о бок дает более яркий вид.Главный круглый центр и два круглых боковых камня сделаны из муассанита, а маленькие камни вдоль полосы — из настоящих бриллиантов.

Почему мой муассанит выглядит подделкой?

Муассанит может выглядеть подделкой, если он слишком большой. Не покупайте муассанит весом 6 карат, если вы можете позволить себе только. Бриллиант 5 карат. Более крупные камни также могут иметь темный оттенок при определенном освещении и под определенными углами.

Имеет ли муассанит стоимость при перепродаже?

Муассанит вряд ли вырастет в цене, но и не обычный алмаз.Оба обычно перепродаются с существенными убытками, особенно если они перепродаются вскоре после покупки. Поскольку муассанит намного дешевле, общий риск потери часто ниже, чем с более дорогим алмазом.

Что лучше: бриллиант или муассанит?

Стоимость. Муассанит значительно дешевле алмаза, а это значит, что вы можете купить более крупный камень за меньшие деньги. Кроме того, он гораздо менее ценный, а это означает, что вы в конечном итоге покупаете камень, который в долгосрочной перспективе будет очень мало ценить, выбирая муассанит.

Как сделать металлоискатель на калькуляторе?

Совместите батарейные отсеки в каждом устройстве задними сторонами друг к другу. Включите калькулятор. Затем, удерживая калькулятор и радио вместе, найдите металлический предмет. Если калькулятор и радио выровнены правильно, вы услышите изменение статического электричества, которое звучит как звуковой сигнал.

Как сделать схему металлоискателя?

Необходимые компоненты

  1. 1 x ИС датчика приближения TDA0161.
  2. Конденсаторы 2 x 47 нФ (код керамического конденсатора 473)
  3. Резистор 1 x 1 кОм (1/4 Вт)
  4. Резистор 1 x 330 Ом (1/4 Вт)
  5. Резистор 1 x 100 Ом (1/4 Вт)
  6. Потенциометр 1 x 5 кОм.
  7. 1 x 2N2222A (транзистор NPN)
  8. Зуммер 1 x 5 В.

Какая схема используется в металлоискателе?

Схема металлоискателя с использованием микросхемы IC 555 В этой схеме используется микросхема IC 555, которая используется для обнаружения магнитов и металлов. Когда магнит находится рядом с дросселем 10 мГн, выходная частота меняется.Эта схема может питаться от источника питания, который может обеспечивать постоянное напряжение постоянного тока от 6 до 12 вольт.

Какой металлоискатель лучше всего подходит для поиска золота?

Лучшие детекторы золота начального уровня

  • Fisher Gold Ошибка Pro. Один из лучших металлоискателей начального уровня — Fisher Gold Bug Pro.
  • Garrett AT Gold. Еще один отличный детектор золота начального уровня — Garrett AT Gold.
  • Жук-золото Fisher 2.
  • White’s Goldmaster GMT.
  • Tesoro Lobo SuperTRAQ.
  • Минелаб ГПЗ 7000.
  • Minelab GPX 5000.
  • XP DEUS.

Насколько глубоко проникает большинство металлоискателей?

10-20 см

Обнаруживают ли металлодетекторы алюминиевую фольгу?

Итак, обнаруживают ли металлоискатели алюминий? Да, любой приличный металлоискатель с правильными настройками легко обнаруживает алюминиевые предметы. На самом деле алюминий обладает значительной электропроводностью. Таким образом, он реагирует на электромагнитное поле, создаваемое катушкой, что позволяет вашему детектору легко его видеть.

Можно ли обмануть металлоискатель?

Можно ли «обмануть» металлоискатель? Некоторые спрашивают, можно ли «обмануть» металлоискатель. Ответ — нет. Если не пытаться провести металлический предмет вокруг проходного детектора или какое-либо другое действие subrosa, металлоискатель выполнит свою работу.

Стоит ли металлоискатель?

Насколько хороши дешевые металлоискатели?

Многие новички решают, что они хотят начать с малобюджетного дешевого металлоискателя, и продолжают работать с этого момента.Хотя их называют дешевыми металлоискателями, эти детекторы могут предложить отличное качество и производительность.

Все ли металлоискатели обнаруживают золото?

Например, все металлоискатели обнаруживают золото, но есть и другие типы, которые более чувствительны к золоту и особенно к нему. Итак, если вас интересует исключительно поиск золотых украшений, вам следует выбрать детектор, сделанный специально для этой цели. Некоторые металлоискатели водонепроницаемы.

Можете ли вы обнаружить металл в лесу?

Леса и пешеходные дорожки Тем не менее, пешеходные дорожки — отличное место для обнаружения металлов, так как в течение многих лет люди ходили по ним вверх и вниз и, возможно, гуляли по ним со своими собаками.Опять же, ключ к успеху.

Где я могу обнаружить металл в лесу?

Стоит поискать любое большое дерево, которое особенно выделяется в лесу. Если вы найдете старый колодец, сначала будьте очень осторожны при поиске, а затем поймите, что это указывает на то, что старый фундамент может быть поблизости.

Могу ли я обнаружить металл в Нью-Форест?

Обнаружение металлов строго запрещено на охраняемых объектах культурного наследия, таких как памятники, включенные в список памятников. На территории муниципалитета Нью-Форестского округа обнаружение металлов запрещено.Посетите их веб-сайт, позвоните в службу поддержки клиентов 0230 285000 или по электронной почте [адрес электронной почты защищен] для получения дополнительной информации.

Где можно легально обнаружить металл?

Куда пойти Металлоискатель

  • Сад.
  • Пляжи.
  • Лесные и общественные тропы.
  • Фермерские поля.
  • Роли и клубы.
  • Парки, общины и муниципальные земли.
  • Резюме.

Нужна ли мне лицензия для поиска металлов?

Вам нужна лицензия на использование металлоискателя? Нет, Министерство внутренних дел отменило лицензии в 1980 году.Однако теперь на некоторых пляжах требуется получение разрешения. Дополнительную информацию можно получить на веб-сайте Crown Estates и запросить разрешение онлайн, перейдя по ссылке на странице поиска.

Где запрещены металлоискатели?

Металлоискатели запрещены во всех федеральных и национальных парках США. Кроме того, никакие памятники или исторические объекты не позволяют использовать металлоискатель на их территории.

Какая лучшая марка для металлоискателей?

Лучшие металлоискатели

  1. Выбор редакции: металлоискатель Garrett AT Pro.Предоставлено Amazon.
  2. Лучшее по низким ценам: металлоискатель Garrett ACE 400. Предоставлено Amazon.
  3. Лучший вездеходный детектор: Minelab CTX 3030.
  4. Лучшее для подводного плавания: Minelab Excalibur II.
  5. Лучшее для поиска золота: водонепроницаемый металлоискатель Nokta Gold Kruzer.

Сколько стоит лучший металлоискатель?

Разведывательные машины могут стоить от 500 до 10 000 долларов. Большинство из этих машин будут PI и должны использоваться в областях, где, как известно, можно найти золото.Если вам нужен лучший детектор для поиска золота, выбирайте Minelab.

Minelab лучше Garrett?

Чем выше, тем лучше! Наиболее заметное различие между детекторами Minelab и детекторами Garrett — это многочастотность, доступная на моделях Minelab. Если вы опытный или профессиональный металлоискатель, Garrett ATX или Minelab CTX 3030 — лучший выбор.

Сколько стоит хороший металлоискатель?

Поиск хорошего металлоискателя при небольшом бюджете. Стоимость детекторов может варьироваться от 100 до более чем 1000 долларов.

Какая частота лучшая для металлоискателей?

от 5 кГц до 15 кГц

Какой недорогой металлоискатель самый лучший?

Лучшие дешевые металлоискатели для начинающих детекторов

  • Фишер F22. Fisher F22 — моя главная рекомендация в качестве дешевого металлоискателя.
  • Minelab X-TERRA 305. Компания Minelab обычно известна своими металлоискателями премиум-класса, стоимость которых составляет тысячи долларов.
  • Garrett ACE 300.
  • Отслеживание охотников за головами IV.
  • Garrett ACE 400.

Какой металлоискатель подойдет новичку?

5 лучших металлоискателей для начинающих

  • Для новичков. Фишер F22. amazon.com. 219 долларов США. Купить сейчас.
  • Детям. Охотник за головами Младший T.I.D. amazon.com. 69,99 долларов США. Купить сейчас.
  • МНОГОФУНКЦИОНАЛЬНЫЙ. Fisher F75. amazon.com. 549 долларов США. Купить сейчас.
  • БОЛЬШАЯ ЦЕННОСТЬ. Garrett ACE 300. amazon.com. 299,95 долларов США.
  • Под водой. Garrett 1140900 Pro-Pointer AT.amazon.com. 149,95 долларов США.

Как использовать металлоискатель для начинающих?

Советы по использованию металлоискателя | Руководство для начинающих по обнаружению металлов

  1. Правильное понимание металлоискателя.
  2. Начните поиск, когда окажетесь в идеальном месте.
  3. Двигайся медленно.
  4. Когда вы получаете хороший сигнал, начинайте рыть пробку.
  5. Положите находки в сумку или сумку.
  6. Продолжить охоту.

Продает ли Amazon металлоискатели?

Бестселлеры по металлоискателям.Детектор металла NATIONAL GEOGRAPHIC Junior — регулируемый детектор металла с 7,5 ″… детектор металла для взрослых и детей, высокоточный регулируемый детектор металла с ЖК-дисплеем, 10… RM Детектор металла RICOMAX — детектор металла с водонепроницаемой катушкой IP68 от 24 до 35 дюймов …

Какой металлоискатель рекомендует Гэри Дрейтон?

Детекторы Minelab

металлоискателей: действительно ли самодельные металлоискатели работают?

Введение

Самодельные металлоискатели бывают разных типов и изготавливаются с использованием различных аксессуаров для металлоискателей .Однако наиболее распространенными из них являются:

  1. Металлоискатель с радио и калькулятором
  2. Детектор с катушкой

Большинство людей задается вопросом, можно ли определить их функциональность. Металлоискатели своими руками изготавливаются из деталей, которые дешевы и их легко приобрести, если они уже не находятся в нашем распоряжении. Функциональность детектора полностью зависит от компонентов, из которых он состоит. Когда мы подвергаем сомнению механику аксессуаров для металлоискателя , мы действительно ставим под сомнение механику деталей, из которых он изготовлен.

В этой статье я рассмотрю ключевые части простого самодельного металлоискателя и объясню, что в этой части может привести к срабатыванию или отказу металлоискателя.

Эпоха радио и калькулятора

Согласно сайту sciencebuddies.org, металлоискатель с радио и калькулятором может не работать, потому что радио и калькулятор, использованные при создании детектора, слишком новые. Новые радиоприемники — это более оцифрованная версия своих предшественников. Цифровое радио получает свою промежуточную частоту из схемы делителя, в то время как аналоговое радио получает свою частоту из схемы генератора.Схема генератора более вероятно из двух взаимодействует с микросхемой часов калькулятора, которая регистрирует помехи в радиочастоте, когда поблизости есть металл.

Калькулятор может быть слишком новым для работы в том смысле, что это калькулятор, работающий от солнечной энергии. При изготовлении самодельного металлоискателя вы хотите использовать калькулятор с батарейным питанием. Это связано с тем, что калькуляторы на солнечных батареях потребляют меньше энергии при использовании по сравнению с калькуляторами с батарейным питанием.Хотя это качество может быть эффективным при вычислении чисел, оно гораздо менее эффективно при поиске сокровищ. Калькулятор с батарейным питанием послужит лучшим металлическим щупом, и его настоятельно рекомендуется использовать в этом проекте. Однако это не означает, что оборудование должно быть старым физически, это просто технологически.

В металлоискателе с радио и калькулятором калькулятор работает как металлоискатель, а радио работает как устройство вывода, которое позволяет нам узнать, когда было обнаружено обнаружение.Калькулятор может обнаружить металл; но в некоторых случаях радио не дает дополнительных результатов, потому что, вероятно, оно слишком старое и перестало работать должным образом. При изготовлении этого гаджета рекомендуется использовать оборудование, которое все еще находится в хорошем состоянии. Само собой разумеется; хорошо функционирующие части делают гаджет хорошо работающим.

Процесс изготовления рулонов: не торопитесь и делайте это правильно

Тот факт, что он самодельный, не означает, что его невозможно изготовить тщательно. Наши металлоискатели иногда не работают из-за способа изготовления катушки.Катушка — самая важная часть детектора (в детекторах, где катушка используется). Проволока, которую мы используем для изготовления катушки, — это медная проволока меньшего диаметра.

Настоятельно рекомендуется использовать медный провод, поскольку он имеет низкое сопротивление. Поэтому при использовании гаджета теряется не так много тока. Медь также является очень хорошим проводником электричества.

Диаметр небольшой для эффективности. Меньший диаметр проводит ток быстрее, чем большой диаметр.

Медь аксессуаров металлоискателя должна быть повернута в повторяющиеся концентрические окружности.Делая катушку, старайтесь укладывать каждый виток как можно ближе к предыдущему. Чем плотнее упакована катушка, тем лучше она проводит заряд. Кроме того, постарайтесь разложить их как можно аккуратнее и не перекрывать их.

Кроме того, витки медной проволоки должны быть как можно выше

ле. В источниках есть ссылка на обучающее видео, в котором графически объясняется, как сделать катушку. Если вы не знаете, как начать работу с металлоискателем, нажмите здесь.

ОПТИМИЗАЦИЯ БОЛЬШИХ БАТАРЕЙ С ДЛИННЫМ СРОКОМ СЛУЖБЫ

Использование аккумуляторов с более высоким током гарантирует, что гаджет получит более мощный источник питания. Чем выше блок питания, тем шире радиус действия металлоискателя. Наиболее эффективные батареи, которые мы можем использовать, — это батареи типа D. Они выдают большой ток при низком сопротивлении, что делает их идеальными для такого проекта.

Кроме того, они плохо разряжаются, что является недостатком некоторых других типов батарей, которые мы используем. Убедитесь, что поблизости действительно есть металлические элементы.Иногда металлоискатели, которые мы производим, могут быть чрезвычайно полезными;

Вблизи обнаруживается очень мало металла. Это отправляет лучших из нас обратно в мастерскую; разбирая наш проект, пытаясь понять, что это проблема. Если вы успешно опробовали гаджет на металлических материалах, поводов для беспокойства быть не должно.

Также неплохо испытать его на различных типах металлов. Разные металлы определенно будут давать разные частоты на металлоискателе радио и калькулятора.Некоторые частоты могут быть настолько похожими, что их становится трудно различить; другие частоты могут иметь низкий тон, из-за чего их трудно даже распознать как частоту. В области, где частота не может быть обнаружена, вероятно, следует задавать вопросы именно месту, а не детектору.

В том же духе с металлическими аспектами; детектор может не работать, потому что радиоприемник и калькулятор сделаны из металлических корпусов, которые блокируют их от внешних воздействий, что приводит к сбою работы детектора.При создании металлоискателя своими руками изучите материалы, из которых изготовлены детали, которые вы хотите использовать. Вероятно, единственное, что не так с вашим детектором, это то, что он ограничен в получении выбросов металлических веществ, потому что он сам себя экранирует.

Заключение

Чтобы ответить на вопрос: действительно ли работают самодельные металлоискатели? Ответ положительный. Более важный вопрос должен заключаться в том, есть ли у вас части, которые эффективны и действенны не только по своей функциональности, но и по функциональности металлоискателя.То, что хорошо для гусака, в данном случае может оказаться не лучшим для гуся.

Разница между самодельным и купленным в магазине заключается в разнице в ассортименте и четкости. Многие из нас сравнивают свои самодельные гаджеты с промышленными; забывая о сложности второго и простоте первого.

Прилагается ссылка на видео, которое показывает нам силу металлоискателя DIY.

Как создать металлоискатель

Металлоискатель — это устройство, которое используется для обнаружения металлических предметов.Инструмент полезен для поиска металлических предметов, спрятанных под землей. Устройство обычно поставляется в портативном исполнении с сенсорной катушкой внизу. Инструмент перемещается по объектам и по земле для обнаружения объектов. Присутствие металла приводит к изменению тона в наушниках или перемещению стрелки на индикаторе.

Большинство металлоискателей довольно дороги, а самодельные металлоискатели немного сложно построить. Помимо сборки деталей, вам также необходимо знать, как соединять электрические цепи.Этот процесс опасен, особенно с искрами, которые могут возникнуть из-за неправильного подключения. Если они построены неправильно, вы можете не получить желаемых результатов.

Но знаете ли вы, что можно сделать элементарный металлоискатель, используя предметы домашнего обихода? Вы можете построить свой собственный металлоискатель, который будет небольшим, простым в использовании, а также сэкономит деньги в процессе. Лучше всего то, что изготовление металлоискателя — это познавательная задача для вас и ваших детей.

Простой способ — использовать инструмент с магнитом для изготовления металлоискателя.Вы можете использовать FM-радио и калькулятор, чтобы создать грубый металлоискатель.

Радио и калькулятор Металлоискатели

Это два простых инструмента для поиска и использования. Вы не поверите, но это действительно работает. Посмотрим, как вы проделаете этот процесс.

Какие предметы вам понадобятся для этого упражнения?

  • Портативный радиоприемник с батарейным питанием, работающий в диапазонах FM и AM
  • Полностью рабочий калькулятор с батарейным питанием.Калькулятор на солнечной энергии не подойдет для этого упражнения.
  • Клейкая лента или клейкая лента.

Сделать радио и калькулятор Металлоискатель

Шаг 1

Настройте радио и осторожно установите его на максимально возможную AM-станцию. Убедитесь, что вы не останавливаетесь на станции, так как это может помешать достижению желаемых результатов. Не должно быть звука от радиостанций. Если вы установили его правильно, вы должны слышать только статические помехи.

Шаг 2

После этого вы установите сенсорную часть детектора.Включите калькулятор и расположите его напротив задней панели радио. Вы можете использовать клей, скотч или липкую ленту, чтобы прикрепить их. Убедитесь, что две части надежно прикреплены друг к другу. Не должно быть никаких шансов, что они разойдутся.

Шаг 3

Закрепив калькулятор и радио, проверьте, издают ли они постоянный тональный сигнал. Если нет четкого звука, его будет сложно использовать. Если инструмент издает четкий, чистый звук, вы можете закрепить его на стержне, а затем закрепить лентой.

Шаг 4

Можно установить на все, что вам удобно, на метлу, линейку, шест или на что-нибудь, что можно держать над землей. Вы можете нанести клей или скотч, чтобы прикрепить устройство к валу. Застежки-молнии также могут быть отличным вариантом, если вы не хотите использовать клей или ленты.

Шаг 5

Проверить металлоискатель на различных металлических предметах домашнего обихода. Это простой способ проверить, работает ли прибор. Вы можете протестировать, используя монеты, золотые кольца, серебряные ложки, украшения, часы, чашки и т. Д.

Если инструмент быстро обнаруживает объекты, он будет лучше работать на улице. Когда металлоискатель обнаруживает металл, он издает постоянный чистый звук.

Как работает металлоискатель радио и калькулятор?

Печатная плата вычислителя с батарейным питанием излучает обнаруживаемую радиочастоту. Радиоволны отражаются от металлических предметов, позволяя приемнику AM радио улавливать волны, а затем усиливать их. Это звук, который слышен, когда инструмент приближается к металлическому объекту.Если бы по радио звучала музыка, было бы сложно услышать генерируемый слабый радиосигнал.

Использование приложений смартфонов в качестве металлоискателей

Если вы не слишком увлечены проектами своими руками, вы все равно можете сделать быстрый и простой металлоискатель с помощью своего смартфона. Как это круто? Что вам нужно для этого?

  • Смартфон (iPhone или Android)
  • Возможность скачивать приложения из магазина приложений и устанавливать их.

Давайте посмотрим, как это сделать.

Шаг 1

В магазинах приложений Apple и Google есть различные приложения для обнаружения металлов. Загрузите одно из приложений, и оно будет использовать ваш смартфон для обнаружения металлических предметов.

Шаг 2

Наведите смартфон на различные металлические предметы, чтобы проверить, работает ли он. Соблюдайте инструкции, прилагаемые к приложению. Следуя инструкциям, одну за другой, проверьте, работает ли он.

Если один из шагов не будет реализован, вы не получите желаемых результатов. Если загруженное вами приложение неправильно собирает металлические предметы, вам необходимо переключиться на более качественное приложение. Вы можете продолжить исследование, чтобы понять, какое приложение лучше подходит для вашей марки и модели смартфона.

Шаг 3

Внимательно следите за изменениями при перемещении смартфона над металлическим предметом. Когда смартфон проходит над металлическим предметом, электромагнитное поле на смартфоне мгновенно изменяется.

После измерения электромагнитного магнитного поля в том месте, где находится ваш телефон, цвет на экране меняется с зеленого на красный, когда рядом находится металл. В программах есть базовая линия, на которой отображаются измерения после обнаружения металлического объекта. Измерение увеличивается, вызывая изменение цвета.

Приложения для обнаружения металлов на смартфоне неэффективны, если вы решите отправиться на поиски сокровищ. Кроме того, они могут не обнаружить некоторые металлы, такие как платина и другие украшения. Но процесс создания детектора смартфона не сложен, и с ним весело играть.

Плюсы самодельного металлоискателя

  • Вы можете использовать самодельный металлоискатель для поиска таких предметов, как канцелярские скрепки, металлические винты и другие мелкие металлические предметы, которые часто теряются в доме.
  • Процесс изготовления самодельного металлоискателя может быть увлекательным занятием для ваших детей (т. Е. Пониманием радиосигналов).

Соображения

При изготовлении металлоискателя с использованием предметов домашнего обихода или загрузке приложения для обнаружения металла из магазина приложений помните, что с этими приборами возникают проблемы.Два самодельных датчика недостаточно чувствительны для «реального» обнаружения металла или должным образом спроектированы для эффективной работы в суровых условиях, особенно при воздействии дождя, снега, грязи или других экстремальных погодных условий.

Детали металлоискателя не такие мощные. Они предназначены только для того, чтобы дать приблизительное представление о том, где находится металлический объект. Они не указывают точное местоположение. Кроме того, они не очень надежны по сравнению с имеющимися на рынке.

Заключение

Придумать, как сделать металлоискатель, — это отличный учебный опыт.Металлоискатели — это весело и просто в разработке и использовании. Изготовление такого инструмента — это познавательное и веселое занятие для всей семьи.

В то же время важно понимать, что есть компании, которые десятилетиями производят металлоискатели и совершенствуют свои технологии. Если вам нужно серьезно заняться поиском металлов, поиском или поиском сокровищ, вам гораздо лучше приобрести металлоискатель
از البحث عن المعادن

Какие два бокс-детектора и глубинный металлоискатель самые лучшие?

Майкл Бернцвейг

Вы только что получили подсказку от друга или члена семьи о захоронении золота, серебра или драгоценных камней.Вы знаете, с чего начать поиск, и теперь вам нужен лучший детектор глубинного металла, чтобы его найти.

Шаг 1. Отделите факты от вымысла

Ваш первый шаг в любой охоте за сокровищами — попытаться отделить правду от фольклора. Многие слухи и легенды о подземных сокровищницах или кладах основаны на некоторых фактических данных. На протяжении всей истории люди хоронили свои ценности из жадности или из страха перед наступающими армиями и другими мародерами, надеясь когда-нибудь вернуться и вернуть свои сокровища.Даже сегодня такая практика не редкость.

Итак, прежде чем вкладывать деньги в оборудование или путешествовать на большие расстояния, заранее изучите как можно больше. Ищите любые подсказки, которые могли быть записаны или переданы устно из поколения в поколение. Записывайте даже мелкие детали; они могут пригодиться позже.

Шаг 2: Определите, насколько глубоко зарыто сокровище

Ваш второй шаг — определить на основе вашего исследования, как далеко находится сокровище.Часто люди закапывают сокровища глубоко под землей в больших контейнерах. Некоторые из крупнейших сокровищ, обнаруженных на сегодняшний день, были обнаружены с помощью металлоискателей с глубоким проникновением.

Если вы ищете золото или другие драгоценные металлы, находящиеся на глубине более одного метра, вам понадобится металлоискатель с двумя ящиками. В отличие от традиционных детекторов монет, которые предназначены для поиска мелких предметов, наземный металлоискатель с двумя ящиками может проникать в землю, используя специальные поисковые катушки, которые передают сигналы.Как только сигнал достигает сокровища, он возвращается к металлоискателю, который определяет его местоположение.

До недавнего времени металлоискатели с глубоким обнаружением не могли определить тип закопанного металла. Однако с появлением новых технологий, таких как детекторы марки Makro, теперь можно определять тип металла в земле.

Шаг 3. Выберите лучший металлоискатель для глубокого поиска Tecnhology

Импульсная индукция
Технология

Pulse позволяет находить сокровища в самых сложных ландшафтах.Конструкция Detech Pulse непрерывно передает и принимает серию коротких электрических импульсов в быстрой последовательности, которые насыщают землю. Ответные ответы анализируются и отображаются в 2D на цифровом дисплее. В отличие от обычных цельнометаллических детекторов импульсов, технология распознавания импульсов Detech позволяет различать черные и цветные металлы. Он будет определять местонахождение и отображать широкий спектр драгоценных металлов. Импульсная технология может работать в более широком диапазоне условий грунта, чем другие технологии.

Импульсные индукционные металлоискатели с глубоким поиском:

Системы трехмерной визуализации:

Впервые идея увидеть сканированные изображения цели под землей стала реальностью! Команда инженеров Nokta Makro Metal Detectors воплотила в жизнь интеллектуальный металлоискатель и систему 3D-изображения Nokta Makro Invenio Pro Pack. Это устройство будет показывать сканированные изображения в реальном времени прямо у вас на глазах. Золото, серебро и другие ценные металлы отображаются в полноцветном виде на цветном дисплее.Также четко отображаются нежелательные металлы, такие как железо. Эти модели позволяют сохранять целевые сигналы для последующего просмотра и предлагают меню на нескольких языках.

Металлоискатели с 3D-изображением:

Градиентометр

Технология градиентометра

позволяет определить, является ли объект в земле металлическим, минеральным, пещерой или полостью. Два магнитных датчика в зонде Gradiometer анализируют сигналы на Земле в режиме реального времени. Первый датчик просто измеряет положительные (+) сигналы, а другой — отрицательные (-) сигналы.При обнаружении металла положительное значение увеличивается, а отрицательное — уменьшается. При обнаружении пещер или впадин положительное значение уменьшается, а отрицательное — увеличивается. При обнаружении минералов отрицательное значение не меняется, когда положительное значение увеличивается. Результаты отображаются визуально в виде удобного для понимания анализа трехмерного изображения на дисплее.

Магнитные локаторы большого радиуса действия

Эта технология покажет вам источник электромагнитного поля на расстоянии до 1000 метров вокруг вас.Точные координаты магнитного поля отображаются на дисплее в зависимости от вашего местоположения. Вы также можете использовать этот зонд с большим радиусом действия, чтобы «вертикально» проверить землю на предмет помех магнитного поля, которые указывают на металл или полости под землей.

Очень низкая частота (VLF)

Очень низкая частота (VLF) используется для обнаружения глубоких сокровищ. Эта технология отправляет сигнал через катушку передатчика, а затем получает сигнал через катушку приемника.Это одна из самых распространенных и популярных технологий, используемых сегодня в современных металлоискателях.

УНЧ-металлоискатели с глубоким поиском:

Шаг 4. Выберите подходящий металлоискатель с двумя коробками для глубокого поиска

Когда дело доходит до выбора металлоискателя с двумя ящиками для глубокого поиска, найдите время, чтобы выбрать лучшее устройство, которое вы можете себе позволить. Ваши инвестиции могут принести большую прибыль. Вы можете получить базовую единицу менее чем за 1000 долларов.

Есть несколько типов глубинных металлоискателей, которые могут помочь вам найти ваше сокровище.Ниже представлен список самых популярных моделей, составленный по цене и возможностям. Имейте в виду, что два коробчатых детектора предназначены для поиска более крупных сокровищ, а также жилы из природного золота, закопанной глубоко в земле. Они не предназначены для обнаружения отдельных монет или небольших самородков природного золота.

Металлоискатели для глубокого поиска начального уровня:

Gemini 3 — это модель начального уровня, выпущенная подразделением Fisher Labs Hobby и предназначенная для поиска глубоко захороненных сокровищ.Это довольно простое в эксплуатации устройство, которое хорошо справляется со своей задачей. Этот детектор является цельнометаллическим и не может определить тип цели до того, как вы ее выкопаете. Хотя это устройство не будет обнаруживать цели так глубоко, как первоклассные устройства, оно является хорошей отправной точкой для тех, кто ограничен в средствах.

Металлоискатели среднего уровня для глубокого поиска:

Garrett GTI 2500 — это устройство для глубокого поиска, которое имеет дополнительное преимущество — он является детектором двойного назначения. Это устройство способно определять цели на глубине чуть более 30 см с помощью стандартной поисковой катушки.После присоединения катушки TreasureHound EagleEye Depth Multiplier детектор переключается в цельнометаллический режим глубокого поиска.

Makro JeoTech уникален для металлоискателя средней ценовой категории, поскольку он способен различать черные и цветные металлы. Он также может обнаруживать пустоты под землей, что важно, если вы хотите найти туннели или контейнеры с драгоценными камнями, где нет металла. Хотя металлоискатели с двумя ящиками не могут обнаружить алмазы, рубины или другие драгоценные камни, это устройство может определить местонахождение контейнера, в котором они находятся.

Профессиональные металлоискатели для глубокого поиска:
Лучшие металлоискатели для глубокого поиска:

Самые современные двухкорпусные металлоискатели, доступные на сегодняшний день, производятся компаниями Detech Metal Detectors и Makro Detectors. И металлоискатель Nokta Makro Invenio Standard Smart Pack, и двойная система Makro New JeoHunter Deep-Seeking 3D могут определять драгоценные металлы на большой глубине. Эта технология избавит вас от лишних копаний. JeoHunter предоставляет полноцветный дисплей с трехмерным анализом целевого изображения и предлагает меню и анализ на английском или испанском языках.

Если вам нужны индивидуальные рекомендации по выбору лучшей модели для ваших нужд, обратитесь к одному из наших специалистов по продукции. Мы будем рады обсудить ваши конкретные потребности и предложить вам лучшее оборудование. Куда бы вас ни привело ваше путешествие, мы желаем вам успехов в поисках кладов. Поднимите трубку и поговорите с одним из наших специалистов по продукту. Мы здесь, чтобы помочь вам выбрать лучший металлоискатель и аксессуары для ваших нужд.

Ознакомьтесь со всеми нашими металлоискателями с глубоким поиском.

Авторские права 2011 Detector Electronics Corp. — Пересмотрено 2019, 2020, 2021

Металлоискатель для начинающих — Base Outdoor

Выбор оборудования для обнаружения металла может быть непростой задачей, и это самое важное для успешного начала нового хобби.

Если вы думаете, что броситесь в поиски и сразу начнете делать интересные находки и уникальные сокровища, то вы ошибаетесь.

Не обманывайтесь, думая, что успех приходит от самых дорогих и сложных металлоискателей.Успех приходит с умением и практикой. Как правило, такие металлоискатели имеют множество настроек и функций, которые могут сбить с толку неопытного пользователя. Фирменные металлоискатели начального уровня для начинающих обладают всеми основными функциями, необходимыми для комфортного поиска.

В следующих обзорах мы поделимся практическими советами из руководства для начинающих «Глубины», которые помогут вам выбрать свой первый металлоискатель.

Фишер F22

Всепогодный металлоискатель Fisher F22 с погружной поисковой катушкой

219 долларов США.00 297,70 долл. США

Оценка: 4,5 из 5 315 рецензентами на Amazon.com

Купить сейчас

Это удивительный металлоискатель из легендарного Fisher Labs .

По всей видимости, это самый дешевый металлоискатель на планете, , и он обладает следующими характеристиками:

  • I n Независимый рабочий режим для поиска реликвий , драгоценных камней или монет
  • Улучшенное восприятие с девятисекционным фокусом , улучшающим проницаемость
  • Четыре встроенных режима, включая индивидуальную настройку режима
  • Маркер появляется на экране, когда поисковая катушка находит цель
  • Числовое присвоение, включенное в катушку, инициирующую процедуру сигнализации, которая будет срабатывать из-за цели
  • Процедура блинга уже запрограммирована, включая многоканальную модель
  • Низкий тон действует при обнаружении черных металлов и более высокий тон при обнаружении цветных металлов
  • Экран отображает текущие данные настроек и информацию о требуемой цели.
  • Выбранные настройки сохраняются при каждом использовании

Прочие особенности :

  • Аудио модернизировано с использованием гибкого звукового металла ID
  • Различительная шкала металла варьируется от 1 до 99
  • Использует две батареи AA
  • Водонепроницаемая конструкция
  • Сгруппированы с возможностью распознавания железа или металла
  • Включает десять уровней чувствительности и дополнительные двадцать уровней для модификации громкости.
  • Детектор включает расширенную память для помощи в сборе индивидуальных настроек
  • Включает 9-дюймовую водонепроницаемую петлю
  • Невероятно легкий, вес всего 1 кг
  • Работает с повторением 7.969 кГц

Металлоискатель Teknetics Delta 4000

Металлоискатель Teknetics Delta 4000

199,00 долл. США 295,83 долл. США

Оценка 4,7 из 5 от 103 рецензентов на Amazon.com

Купить сейчас

Выдающийся среди других металлоискателей Teknetics 4000 специально разработан для начинающих. Он включает в себя способность улавливать невероятно глубокие глубины.

Каким бы ни был металл — кухонный нож, потерянные украшения или верные зэки — эта машина идентифицирует практически каждый подземный металл.

Среди своих универсальных функций Teknetics 4000 включает мощный режим поиска практически любого металла, а также указатель объектива и двузначный идентификатор, называемый PinPointer.

Характеристики :

  • Планируется с расширенной витриной с двумя объективными числами от 0 до 99
  • Три безошибочных тона. Низкий тон сигнал явно предназначен для черных металлов, средний тон для идентификации цветных металлов и умеренно более резкий тон для сигнализации при обнаружении проводимости найденного металла.
  • Восемь степеней разделения
  • Исключительная фокусировка в режиме, предназначенном для точного определения области идеального объектива
  • Три режима изменения, включая чувствительность, громкость и дискриминацию
  • Режим активности устанавливается либо по элементам, либо по динамическому разделению
  • Планируется с несколькими указателями, чтобы показать батарею и вид найденной цели
  • Сигнал перегрузки
  • Инстинктивная настройка меню
  • Два разъема для наушников — 1/4 ″ и 1/8 ″
  • Предустановленный фиксатор для количественной оценки баланса грунта
  • Моно петля вокруг 8 дюймов

Металлоискатель Garrett Ace 300

Металлоискатель Garrett ACE 300 с водонепроницаемой катушкой и наушниками плюс аксессуары

254 долл. США.95 $ 299.95

Оценка: 4,7 из 5 от 339 рецензентов на Amazon.com

Купить сейчас

Репутация Garrett 300 как одного из самых выдающихся устройств, разработанных для любителей, берет свое начало с его повторяемости 8 кГц . Он оборудован и предназначен для идентификации мелких металлических предметов, особенно из категории цветных металлов.

Кроме того, он оборудован для точного определения местоположения, сохраняя при этом свою чувствительность к объектам среднего и крупного размера.

Модель Garrett 300 универсальна, работает стабильно и успешно. В случае, если вам нужно ускорить сборку гаджета, вы просто выбираете одну из пяти доступных предустановок и настраиваете детектор на желаемый угол наклона.

Вы откроете для себя наклонности, такие как монеты или реликвии. Существуют и другие дополнительные настройки для сообщения о повторении, а также расширенный номер VDI , показанный в области 0-99 .

В отличие от большинства металлоискателей, Garrett 300 поддерживает значительно более высокую скорость фильтрации, приспособленную для улавливания большого объема почвы, что экономит время при фильтрации широких зон.

Режим PinPoint позволяет легко идентифицировать металлические предметы в замусоренных местах.

Использование стрелковой катушки не требуется, и вы можете увеличить максимальную мощность дополнительных катушек, увеличив настройку.

Металлоискатели доступны в двух вариантах исполнения. Вы можете использовать форму США или другие версии из остального мира.

Те, что для остального мира, отделены буквой «I» ближе к концу.Они разработаны с акцентом на четкие цели и различные типы почв, особенно те, что находятся на суше в Европе.

Характеристики:

  • Компьютеризированный идентификатор цели, который оценивается в презентациях от 0 до 99
  • Улучшенная передача имеет сохранность влажности 7 ″ x10 ″
  • Высокая рабочая повторяемость 8 кГц , для улучшенной чувствительности для фокусировки как на низких, так и на средних формах проводимости, таких как золото и свинец
  • Настраиваемая катушка повторения позволяет избежать уменьшения импеданса от различных устройств, близких к
  • Модернизированная конструкция включает сборку на опоре
  • Сигнал материала создает слабостабильные знаки, особенно от отсеченных целей (разделенных), и изменяет изменяющееся назначение знака на идеальный тон
  • 6 порций обеспечивают повышенную точность разделения частиц.
  • PinPoint обеспечивает точное распознавание предметов, прежде чем легко закапывать землю
  • Конфигурация определенных видов объективов на гаджете сделана мыслимой благодарностью за его дискреционное выделение выделения
  • 5 режимов преследования, включая объективный режим для простой деятельности
  • 8 ступеней модификации чувствительности
  • Указатель глубины монеты, позволяющий оценить глубину цели

Металлоискатель Bounty Hunter TK4 Tracker IV

Металлоискатель Bounty Hunter TK4 Tracker IV

76 долларов США.35 129,95 долл. США

Оценка 4,4 из 5 от 3041 рецензента на Amazon.com

Купить сейчас

Bounty Hunter TK4 рекламирует особенности, которые объединяют его с другими топовыми моделями металлоискателей для начинающих. Игольчатый анализатор мишеней предоставляет данные о проводимости обнаруженных материалов, включая золото, серебро и частицы.

Модель Bounty Hunter TK4 оснащена водонепроницаемым элементом, который помогает находить металлы во влажных зонах, таких как болота и прибрежные районы.Включенные предустановки программы охоты позволяют быстро настраивать параметры, чтобы с легкостью улучшить идентификацию цели.

Этот элемент, несомненно, является одним из ключевых факторов, которые делают Bounty Hunter TK4 лучшей альтернативой для любителей. Удивительный 6,6 кГц повышает чувствительность, так что частоты, линии соответствия и электрические системы не перекрываются.

С помощью Bounty Hunter TK4, можно обнаруживать металлические предметы рядом с радиопередатчиком и электрическими кабелями.

Дискриминатор ограничен трехпозиционным переключателем, который позволяет оператору настраивать его на определенные типы металлов. Точно так же вместимость гарантирует, что вы найдете идеальную комбинацию или металл в зонах, где много мусора.

Функция запрограммированной настройки позволяет пользователю переключать режимы взгляда для измененной консистенции почвы. Точно так же вы получите точные результаты при поиске почв с относительно более высоким содержанием металлов или почв с более высоким уровнем минерализации.

Звуковой знак, встроенный в извещатель, позволяет легко собирать металл. Кроме того, он координирует различные степени тонов от альт до самых высоких басов.

Можно распознать самые разные предметы, от монет и гвоздей до языков и сосудов. Его подлокотник можно регулировать в трех положениях, что обеспечивает комфортное длительное использование устройства. Штанга подстраивается под человека любого роста, чтобы ею пользоваться.

Характеристики:

  • Подходит для идентификации мелких металлов, таких как монеты, глубиной 20 см и более предметов длиной от до 90 см
  • Двойные ручки для последовательного изменения уровней сепарации
  • Домкрат 1/4 ″ улучшает возможности консультации
  • Облегченная конструкция — 1.18 кг
  • Измерительные щупы для длинных железных столбов От 1,15 до 1,40 м для регулируемой длины
  • Две 9-вольтовые батареи Krona питают детектор, их легко заменить

Металлоискатель серии NATIONAL GEOGRAPHIC PRO

Металлоискатель серии NATIONAL GEOGRAPHIC PRO — настоящий охотник за сокровищами с пинпоинтером, большая водонепроницаемая катушка 10 ″ — легкий и складной для удобства перемещения

159 долларов США.99

Оценка: 4,2 из 5 981 рецензентами на Amazon.com

Купить сейчас

Металлоискатель Pro Series , пожалуй, наименее требовательный к использованию металлоискатель. Он включает в себя минимальные уловы и простые элементы управления. С помощью легко регулируемых регуляторов громкости и чувствительности можно легко идентифицировать и различать различные металлы. Настраиваемая штанга подходит для пользователей любого роста. Батарейки AA рассчитаны на несколько часов, а водонепроницаемая конструкция делает его идеальным для использования на пляже.

Характеристики:

  • Обнаруживает многочисленные материалы, включая ювелирные изделия, монеты, золото, инструменты и другие драгоценные артефакты
  • Простота использования
  • Водонепроницаемый
  • Возможности
  • Pro включают три режима обнаружения, определение местоположения PinPoint, 4 уровня чувствительности и многое другое.

Как выбрать свой первый металлоискатель

Наиболее распространенные металлоискатели предназначены для поиска грунта. Почвенные металлоискатели обладают максимумом функций.Наиболее важные функции включают в себя дискриминатор, точечное определение и определение глубины цели.

Мы настоятельно рекомендуем избегать самодельных металлоискателей и приобретать качественное оборудование производства брендов.

Вы знаете поговорку «Жадный платит дважды». Как бы продавец ни продавал свой самодельный металлоискатель, он никогда не достигнет качества и прочности даже самого простого металлоискателя.

Они могут быть полезны для поиска металлолома, но не для поиска сокровищ.С ростом популярности охоты за сокровищами в качестве хобби на рынке стали появляться имитационные версии популярных брендов.

Такие подделки очень сильно уступают оригиналам по качеству сборки и производительности. С осторожностью относитесь к дешевым товарам и товарам со скидками, особенно иностранным.

Чтобы не быть обманутым имитацией товаров, покупайте металлоискатели в магазинах с хорошей репутацией и известным источником.

Начальный уровень металлоискателей не предполагает глубины обнаружения (как часто они ошибаются) или количества находок.Металлоискатели начального уровня — это металлоискатели стандартного типа: дискриминатор с готовыми и нестандартными масками, пинпоинт, средняя поисковая катушка.

Новые машины обычно идут с автоматическими настройками по умолчанию. Хотя это значительно упрощает обучение работе с вашим компьютером, это не позволяет пользователю, выполняющему поиск, устанавливать свои собственные значения.

S пирог с металлоискателем начального уровня с автоматическими настройками и регулировкой по мере того, как вы становитесь более уверенными в своем ремесле.

Вы сможете сразу начать поиск и учиться на ходу.Металлоискатели начального уровня позволяют начать поиск без обширных модификаций и программирования. Щелкните выключателем и начните поиск.

Начало работы в области обнаружения металлов

Прежде чем приступить к серьезным поискам, следует попрактиковаться в работе с металлоискателем на открытой местности с мягким грунтом. Не забывайте внимательно слушать и избегать лишней суеты.

Попробуйте самостоятельно настроить металлоискатель в зависимости от типа почвы и степени насыщенности ее минералами.Старайтесь держать катушку как можно ближе к поверхности земли, перемещая машину из стороны в сторону.

Если по характеру звука вы не можете определить, где находится цель вашего поиска, отрегулируйте поиск для более близкого поиска. Поиск скорее всего будет не большим внутри, а скорее расположен близко.

Где искать

Прежде чем копать, определите, что местность является общедоступной и ваш поиск допустим. Соблюдайте местные постановления и помните, что поиск на общественной территории иногда запрещен.Помните об областях культурного наследия и о том, какие объекты культурного наследия запрещены законом, и убедитесь, что вы найдете допустимые места для поиска.

Для начинающего кладоискателя поиски лучше всего проводить на территории заброшенных жилых домов.

Это может быть двор старого дома или территория другого объекта, возраст которого составляет сто лет и более. В таких местах есть отложения различных предметов в почве, а значит, опция дискриминации полезна.

На что обращать внимание при поиске

Редкие монеты — обычная находка и часто становятся целью многих копателей. Где собираются люди, там и монеты. Поскольку люди живут, собираются и путешествуют по обширным просторам земли, найти лучшие охотничьи угодья легко. Ищите пляжи, лесные полосы и другие густонаселенные или часто посещаемые районы — карта не требуется.

Если вас интересует королевская монета , то без карт и общения с местными старожилами их будет сложно найти. Часто в Интернете можно найти бесплатный доступ к старым картам.

Посмотрите на опытных копателей, их веб-сайты и блоги, чтобы узнать больше о лучших местах для поиска кладоискателей — новичков или опытных. Вы найдете доступ к бесплатным картам и полезные советы.

Нужна дополнительная информация? Мы здесь, чтобы помочь вам сориентироваться в самом начале вашего лучшего хобби! Свяжитесь с нами, если у вас возникнут вопросы о начале поиска.

Размещенно от Мэтью

Меня зовут Мэтью, я ботаник-металлоискатель.Я охотился за металлом более 10 лет и теперь хочу поделиться своим опытом, а также мнением об устройствах, доступных сегодня на рынке. Удачной охоты за сокровищами!

Сообщение навигации

Зачем строить самодельный металлоискатель PI?

На самом деле существует много разных причин, по которым вам следует построить свой собственный самодельный PI (импульсный индуктивный) металлоискатель . Но, прежде всего, это может сэкономить ваши деньги и снизить риск потратить деньги на покупку коммерческого детектора, который в конечном итоге может ничего не найти взамен.

На самом деле, существует несколько самодельных детекторов, которые имеют лучшую чувствительность или точность, чем те металлоискатели, которые продаются на рынке по цене от 1000 долларов и выше.

Хотя, прежде чем вы решите создать свой собственный детектор, настоятельно рекомендуется иметь хорошие «знания» и «навыки» в электронике. Многие люди на самом деле разочаровываются из-за того, что не могут устранить неполадки в своем проекте, чтобы он работал правильно. Так что, если вы ничего не знаете о конденсаторах, резисторах и транзисторах, то у вас действительно большая проблема.В любом случае, если у вас есть друг или члены семьи, у которых есть навыки, вы всегда можете попросить их о помощи.

PI (Импульсно-индуктивный) Металлоискатель

В отличие от металлодетекторов VLF, которые состоят из двух наборов катушек, которые являются передатчиком и приемником, импульсный индуктивный MD имеет только одну катушку, которая выполняет обе функции. В процессе работы оборудования катушка посылает импульсы магнитного поля глубоко в землю.Как только оно попадает в определенный металлический объект, магнитное поле меняет свою полярность, что приводит к так называемому «отраженному импульсу» .

Цепь выборки PI MD будет обрабатывать отраженные импульсы на нескольких этапах, пока они не преобразуются в звуковой сигнал, предупреждающий оператора об обнаружении металлического объекта.

Может ли металлоискатель обнаруживать золото?

Многие люди ошибочно полагают, что металлоискатели могут обнаруживать только чистые металлические предметы.Большинство современных MD действительно способны обнаруживать золото, размер которого может составлять всего полгрейна.

Gold Nugget

MD, которые неплохо обнаруживают золото, — это MD с высокими рабочими частотами, такие как MD типа Pulse Inductive. Таким образом, чем выше частота, тем более чувствительным будет оборудование, способное улавливать крошечные кусочки золота. Однако наказание в том, что он также становится более чувствительным к минералам железа, что плохо.

Требования к созданию вашего первого металлоискателя

Предполагая, что у вас есть знания и навыки в создании любых электронных проектов, на самом деле есть несколько важных требований, которые вам необходимо знать, особенно когда вы впервые создаете свой собственный металлоискатель.

Вот следующие требования, которые вам необходимо знать:

1. Основные сведения о 3 типах металлоискателей

На самом деле существует три основных типа MD, которые вам нужно понять, чтобы знать, над каким дизайном вы хотели бы работать.

а. VLF (очень низкая частота)

— Как уже было сказано выше, MD типа VLF работают с использованием двух наборов катушек. Одна из катушек функционирует как передатчик, а другая — как приемник. Передатчик — это тот, который излучает низкочастотное магнитное поле глубоко под землей. Как только он попадает в определенный металлический объект, он заставляет поле отражаться обратно вверх.

Назначение приемной катушки — принимать любое отраженное поле и преобразовывать его в звуковой сигнал.

г. PI (импульсная индукция)

— Этот тип МД уже обсуждался выше.

г. BFO (колебание частоты биений)

— Самая простая и недорогая конструкция — это генератор с частотой биений или BFO. Именно по этой причине эти дизайны популярны среди новичков.

Что касается того, как он работает, он на самом деле очень похож на детектор VLF, потому что он также использует две отдельные катушки для обнаружения. Но это различие в том, что его генератор непрерывно посылает частотный сигнал, излучаемый одной из катушек.Если случится так, что какой-то металлический предмет вызвал помехи в частоте, вторая катушка немедленно изменит звуковой тон.

2. Схема работы

Интернет — хороший источник для поиска различных бесплатных схематических диаграмм металлоискателей. Однако в некоторых из них могут быть ошибки или они просто не работают. Поэтому, если вы нашли определенную схематическую диаграмму MD, настоятельно рекомендуется провести дальнейшее исследование по этому поводу, например спросить тех, кто уже успешно ее построил.

3. Убедитесь, что электронные компоненты доступны

Некоторые электронные компоненты, особенно транзисторы и микросхемы, имеют тенденцию к устареванию, когда электронные магазины больше не продают их. Избегайте таких конструкций, если вы не знаете, как найти идеальные «заменители» или «замены» на эти недоступные детали.

У

Goetech есть несколько списков проектов металлоискателей, которые вы, возможно, захотите проверить. У них есть детекторы сдвига частоты, детекторы индукционного баланса и индукционные детекторы импульсов.Я на самом деле построил один, который является металлоискателем Гэри PI, и он отлично работает.

Более того, возможность построить свой собственный самодельный металлоискатель имеет то преимущество, что вы можете продолжать его импровизировать. По мере того, как вы продолжаете возиться с ним, вы увидите улучшение его производительности. Но как предупреждение, создание MD может вызвать очень сильное привыкание.

Как сделать металлоискатель из набора для металлоискателя своими руками

Ваш маленький мальчик может быть капризным, папа, сделай мне металлоискатель своими руками! Вы ему сказали, давай купим игрушечный металлоискатель или металлоискатель для детей.Как, может быть, вы не умеете делать металлоискатель из предметов домашнего обихода! Но он отказывается слушать!

Да! Это ваша ситуация или нет, если вы хотите сделать свой металлоискатель, то эта статья написана специально для вас.

Изготовить металлоискатель своими руками — занятие довольно приятное и в то же время увлекательное. Однако, чтобы сделать простой металлоискатель, вы должны иметь гораздо больший контроль над различными типами цепей. Но сегодня мы узнаем, как сделать катушку металлоискателя даже с некоторыми обычными предметами домашнего обихода.

Если вы сможете взять это дело под свой контроль, это станет забавным занятием, чтобы проводить время со своими детьми. Даже если вы не умеете построить металлоискатель, эта статья вам пригодится.

Знаете ли вы, что вы можете легко сделать металлоискатель у себя дома из очень простых вещей, таких как радио и калькулятор?

Опять же, вы можете за считанные секунды превратить свой постоянно используемый смартфон в металлоискатель. В любом случае, это может не рассказать вам, как сделать металлоискатель для поиска золота, но у вас будет какой-нибудь приличный металлоискатель, чтобы поиграть со своими детьми.

И, наконец, легко собрать металлоискатель, собрав несколько частей обычного металлоискателя. Но прежде чем вы это сделаете, вы должны знать, как работает металлоискатель.

Как сделать металлоискатель

Мы обсудим несколько простых способов сделать самодельный металлоискатель. Итак, если вам интересно, как сделать самодельный металлоискатель, то будьте с нами. В течение нескольких чтений и практики вы сможете узнать, как сделать мощный металлоискатель.Даже вы станете счастливым обладателем самодельного металлоискателя.

Изготовление металлоискателя — не такая уж сложная задача, эта статья расскажет вам обо всем, что вам нужно знать о том, как построить металлоискатель.

Первый метод: обнаружение металла с помощью радио и калькулятора

Первое, что вам нужно сделать, это переместить радио на место AM. Также имейте в виду, что это должен быть статический звук, чтобы не было настройки ни на одной станции.

Этот статический звук позволяет узнать, есть ли спереди металлический предмет. Вот почему статический звук так важен.

На втором этапе вы преобразуете эту радиоантенну в поисковую головку. Для этого сначала нужно включить калькулятор. Затем два устройства следует положить друг на друга.

Однако в этом случае следует позаботиться о том, чтобы из радиоприемника доносился импульсный тональный сигнал. Для этого вам может потребоваться разместить оба устройства под определенным углом или в определенном положении.Тогда вы сможете получить этот тон.

В-третьих, вы должны прикрепить эти два устройства к месту, где вы получите этот импульсный сигнал. Всякий раз, когда радио и калькулятор издают правильный тон, он находится в одном и том же положении, но вы должны нажимать, иначе ваш металлоискатель не будет работать.

Если окажется, что нужно постучать под углом, который затрудняет удержание устройства, то волноваться не о чем. Вы можете воткнуть это устройство в лонгборд. Тогда вы сможете работать, только придерживая доску, а потом не удерживать устройство.

Как и полноценный металлоискатель, это устройство будет работать как ваша поисковая катушка, и вы получите отчетливый звук, когда положите его на любой металл.

Если вы вставите эту поисковую катушку в шахту, вы получите ощущение настоящего металлоискателя. В этом случае может пригодиться любая старая длинная палка домика, или метла.

Тогда вы можете протестировать это устройство на любом металле в доме, если хотите. Сначала положите на стол металлическую ложку, а затем удерживайте на ней поисковую катушку.

Вы услышите какой-то писк из звуковой коробки радио. Тогда нужно понимать, что ваш металлоискатель может обнаружить ложку.

Это тоже ответ на вопрос, как сделать самодельный металлоискатель с магнитом. Потому что магнит из звуковой коробки радио очень пригодится в этом процессе.

Знайте, теперь ваш металлоискатель работает нормально. После этого вы можете вывести ребенка во двор или куда-нибудь еще. Удивите всех, обнаружив металл с помощью этого металлоискателя.Теперь вы знаете, как сделать металлоискатель из предметов домашнего обихода. Пришло время изучить несколько профессиональных металлоискателей для начинающих.

Способ 2. Превратите свой смартфон в металлоискатель

Итак, вы хотите узнать, как сделать из телефона металлоискатель? Оставайтесь с нами…

Для этого необходимо скачать приложение металлоискателя. Теперь может возникнуть вопрос, почему любое приложение, установленное на мобильном телефоне, будет работать как самодельный металлоискатель?

Ответ заключается в том, что ваш мобильный телефон также является электронным устройством.И именно поэтому из него создается магнитное поле. Возможно, это самый простой ответ на вопрос, как сделать самодельный металлоискатель.

И если вы можете контролировать или обнаруживать приход и уход этого магнитного поля, то его можно превратить в металлоискатель.

Итак, вы идете в магазин мобильных приложений и скачиваете приложение-металлоискатель с хорошим рейтингом. Если вы выполните поиск в App Store, набрав «Металлоискатель», вы увидите некоторые приложения в результатах поиска.

Затем держите мобильный телефон с открытым приложением на любом металле. Вы заметите, что в вашем телефоне будут некоторые изменения в параметре магнитного поля.

Если данные в приложении изменятся, когда вы поместите их в металлический предмет в ячейке, то вы поймете, что ваше приложение металлоискателя работает правильно.

Теперь у вас может возникнуть вопрос, как обнаружить металл в приложении. Ответ заключается в том, что когда вы кладете смартфон на металл, магнитное поле вашего телефона также изменяется.

С помощью приложения вы можете правильно диагностировать изменение, если хотите. А так смартфон легко превратить в металлоискатель.

Вот почему, когда вы кладете смартфон на металл, вы можете увидеть металлический предмет перед телефоном, заметив изменения в его магнитном поле.

Способ 3: Вы можете собрать фурнитуру металлоискателя

Вы можете легко сделать свой металлоискатель, купив этот тип отдельного оборудования.Однако это будут очень ранние металлоискатели.

От них лучше не ожидать услуги пляжной охоты, охоты за золотом или подводного металлоискателя.

На рынке можно купить различные типы комплектов металлоискателей. К каким из них относятся катушки и валы. В других наборах был обнаружен только блок управления. Таким образом вы сможете правильно проверить комплекты, необходимые для сборки металлоискателя.

Для блока управления нужно спаять все цепи.Так вот, покупая комплект, надо покупать паяльник.

Если вы никогда раньше не паяли, вам понадобится помощь профессионала. Кроме того, сначала вы должны научиться пайке.

Когда вы соберете все компоненты, пора протестировать металлоискатель. Итак, положите на пол разные виды металла и поместите туда свой металлоискатель. Посмотрите, насколько хорошо ваш новый металлоискатель обнаруживает все металлы.

Некоторые наборы для пайки металлоискателей

1.Комплект для пайки металлоискателя Elenco K-26

С этим старым школьным комплектом металлоискателя вы можете с легкостью паять. Самое забавное, что по цене этого комплекта видно, что он не очень дорогой.

Однако немного раньше мы показали, что сочетание радио и калькулятора для создания металлоискателей происходит по той же процедуре. Но разница в том, что он содержит только схемы.

Если вы спаяете эти схемы, вы увидите, что с их помощью можно легко обнаружить обычный металл.Да! Действительно, это могут быть не самые лучшие металлоискатели на рынке, но эти металлоискатели могут быть хорошей альтернативой детекторам металла, сделанным для детей.

Вы также можете использовать этот металлоискатель в качестве научного проекта, если ваш ребенок интересуется различными научными проектами. Этот металлоискатель, сделанный своими руками, поражает своей ценой и производительностью.

2. Набор для пайки DGZZI 1Set

В этом комплекте металлоискателя вы найдете всего около 16 наименований.Но вы должны знать одну вещь. Иными словами, если вы хотите собрать этот комплект, вы должны иметь предварительные знания об этих различных схемах. Нужно знать, как сделать металлоискатель с наборами и схемами.

Вы не получите никаких инструкций к этому набору, поэтому вам придется собрать их самостоятельно. Также приятно то, что цена на этот комплект намного ниже.

Вам не нужно беспокоиться о бюджете, чтобы купить этот комплект. Собрав этот комплект, вы увидите, что всякий раз, когда какой-либо металл падает перед этим детектором, вам будет показан световой сигнал в этом детекторе.

Другое дело, что можно запустить этот детектор через батарею. И именно поэтому с этим комплектом вы получите отличный держатель для батареек.

3. Ximimark 2Pcs Металлоискатель Комплект Электронный комплект для пайки

С этим набором для практики пайки вы и ваш ребенок сможете прекрасно провести время. С помощью этого набора, состоящего из множества предметов, вы можете приобрести отличный металлоискатель.

Этот детектор немного мощнее, чем другие элементы в нашем списке.Таким образом, с помощью этого детектора вы можете выполнять обнаружение металла у любых ворот в целях безопасности.

И вы легко можете собрать эти схемы. Даже это оживит ваши старые сварочные навыки.

Этот металлоискатель оснащен индикатором красного света, который позволяет легко увидеть, есть ли перед металлоискателем какой-либо металл.

Если у вас есть базовые знания по сборке различных типов схем и электронных устройств, вы можете собрать этот комплект. Для этого не нужно иметь никаких профессиональных знаний.

Да! Наверное, нет лучшего металлоискателя, чем Фишер или Гаррет. Однако, если учесть ценовой аспект, вы останетесь довольны работой этого металлоискателя, сделанного своими руками.

Добавить комментарий

Ваш адрес email не будет опубликован.
