виды, технические характеристики и маркировка

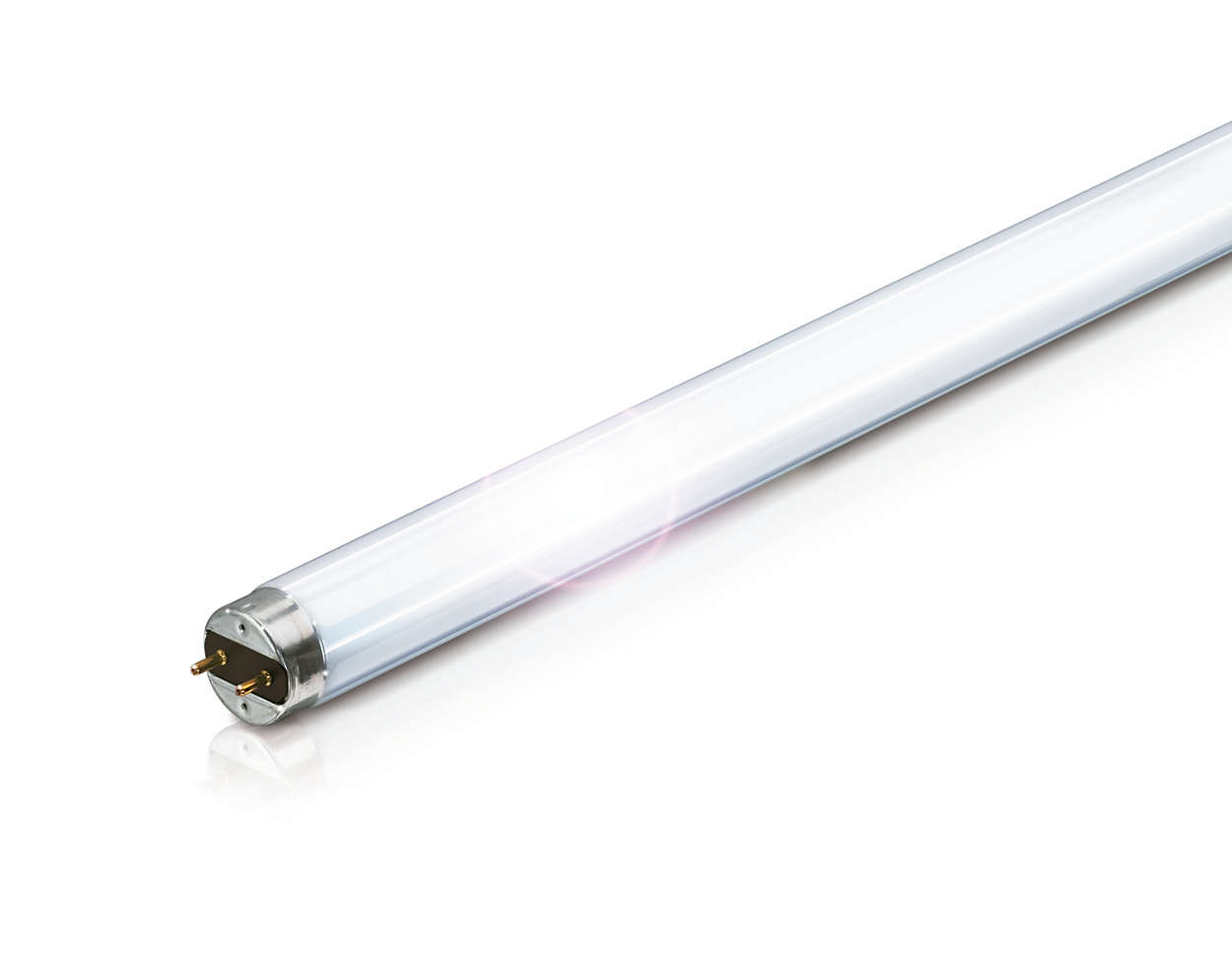

Со дня начала массового производства люминесцентных ламп и по сей день они остаются в лидерах по распространенности среди осветительных приборов. Возможно, когда-нибудь по этому параметру их обгонят светодиодные, но пока факт остается фактом. И дело не только в их экономичности по сравнению с галогенными или лампами накаливания. На сегодняшний день это самый доступный вариант освещения для школ, детских садов, офисов, производственных и складских помещений.

Люминесцентные, газоразрядные, лампы дневного света – как только не называют подобные осветительные приборы, порой даже не задумываясь, откуда взялось название. Все просто. Светильники с ЛДС работают с помощью дросселя и стартера. Стартер, создавая кратковременное короткое замыкание, способствует появлению искры, а дроссель посредством выработки высоковольтного разряда пробивает содержащиеся в колбе пары ртути, в результате чего возникает ультрафиолетовое свечение.

Далее в работу вступает люминофор, находящийся на внутренних стенках колбы.

С его помощью не видимое глазу ультрафиолетовое свечение преобразовывается в видимый глазу свет.

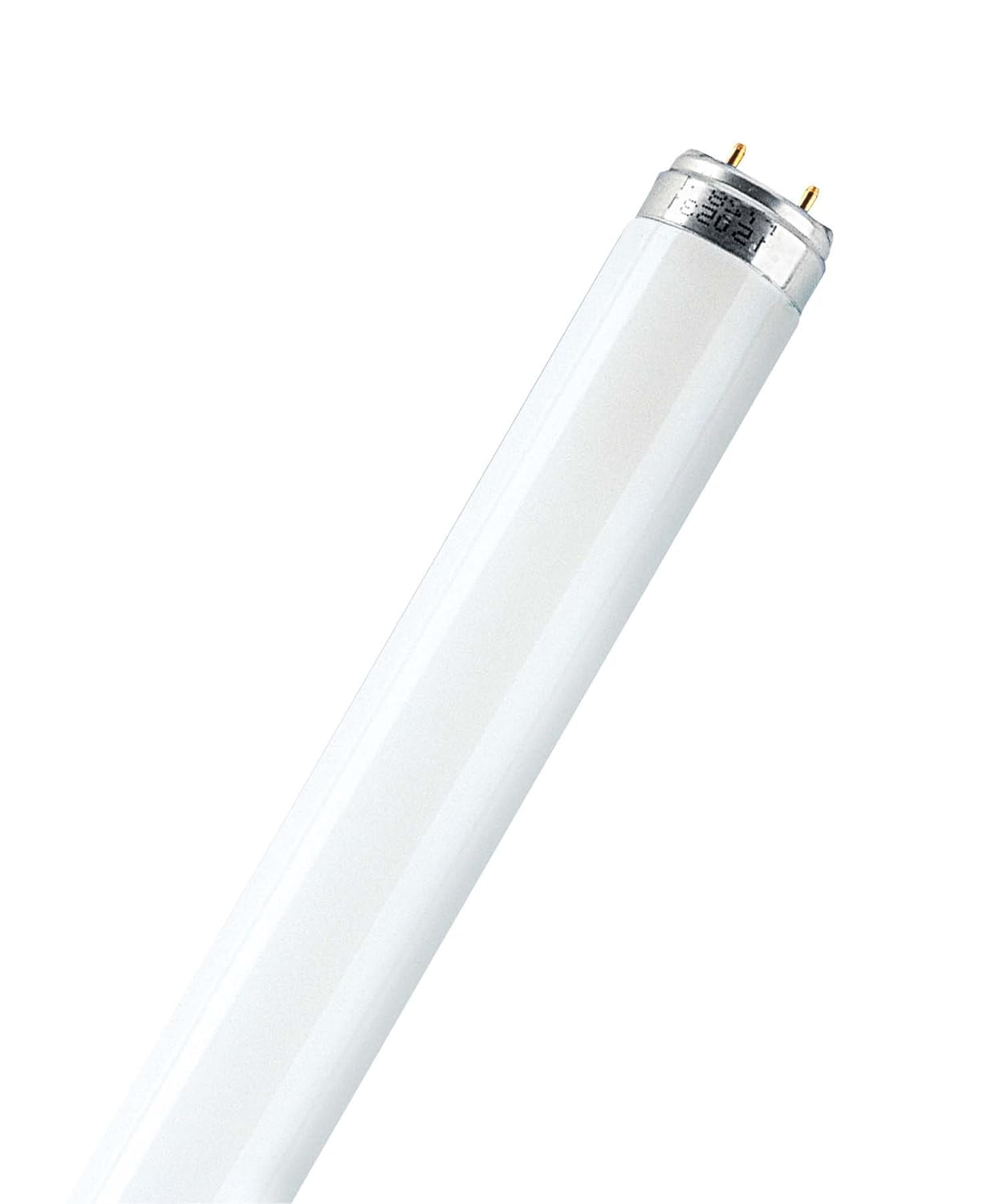

Классификация люминесцентных ламп

Для классификации и выделения технических характеристик ЛЛ необходимо определить их работоспособность, а так же понять, какова их конструкция. Для этого целесообразно:

  • Определить свет, который излучается лампой. Он может быть обычным белым или дневным. Усовершенствованные модели возможны в универсальном исполнении.
  • Узнать поперечную ширину трубки. Чем больше этот показатель, тем мощнее будет ЛДС, а также будут выше данные по температуре цвета, спектру и сроку службы. Наиболее распространены и эффективны колбы на 18, 26 и 38 мм. Данные диаметра и длины трубки обычно маркируют рядом, к примеру, 26/406.
  • Посмотреть на такие показатели, как мощность ламп. На основе этих показателей возможно определение площади, освещаемой прибором. Также от этого параметра зависит и КПД.
  • Узнать, сколько контактов имеет ЛЛ. Их может быть четыре, может два при скрученной в кольцо лампе.
  • Определить, требуется ли для розжига люминесцентной лампы стартер и дроссель, или ЛЛ является бесстартерной. Некоторые думают, что если стартер не требуется, прибор будет более экономичным. Но это заблуждение, никакой связи между наличием либо отсутствием прерывателя и энергосберегаемостью нет.
  • Учесть номинал необходимого питания. Есть лампы, работающие не от 220 В, а от 127 В.

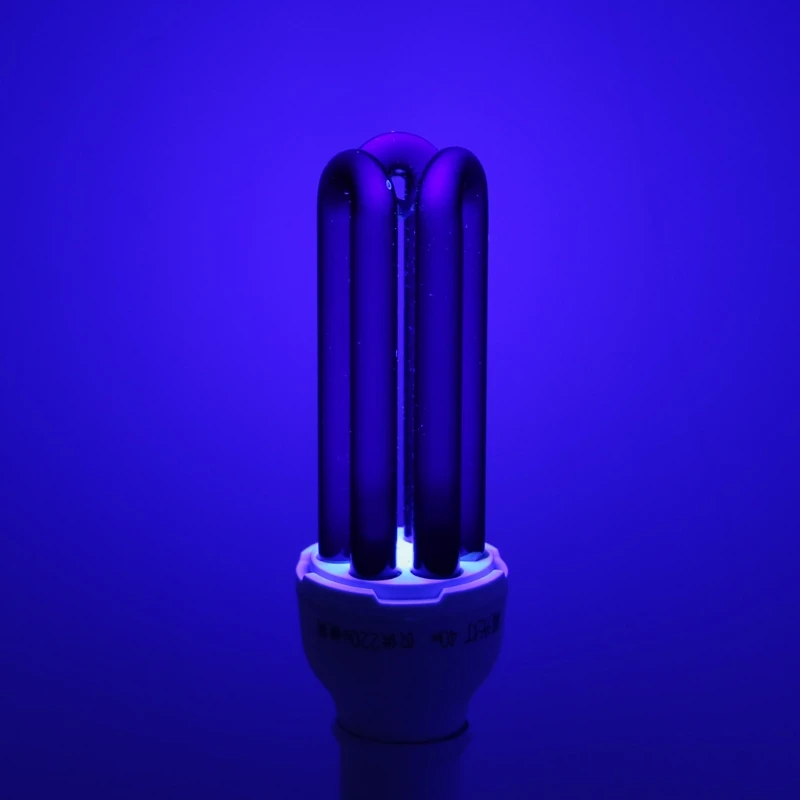

  • Посмотреть на форму лампы. Она может быть в форме кольца, U-образной, прямой, спиралевидной, шарообразной или дуговой.
  • Обратить внимание на долговечность работы. Она зависит от того, где должна быть применена данная лампа. Наиболее долговечны ЛЛ, предназначенные для дома.
  • Визуально понять цвет лампы. Является она ЛДЦ или ЛБ.
Принцип работы люминесцентной лампы

Маркировка

Лампы дневного света можно разделить на две группы – имеющие общее и специальное назначение. Общее назначение – приборы 15–80 ватт. Они могут быть как белыми, так и цветными (красный, желтый, зеленый, голубой и синий).

По параметру мощности бывают маломощными (менее 15 ватт) и мощными (более 80 ватт).

Имеет значение и тип разряда, они тоже бывают разными – дуговой, тлеющий и тлеющего сечения.

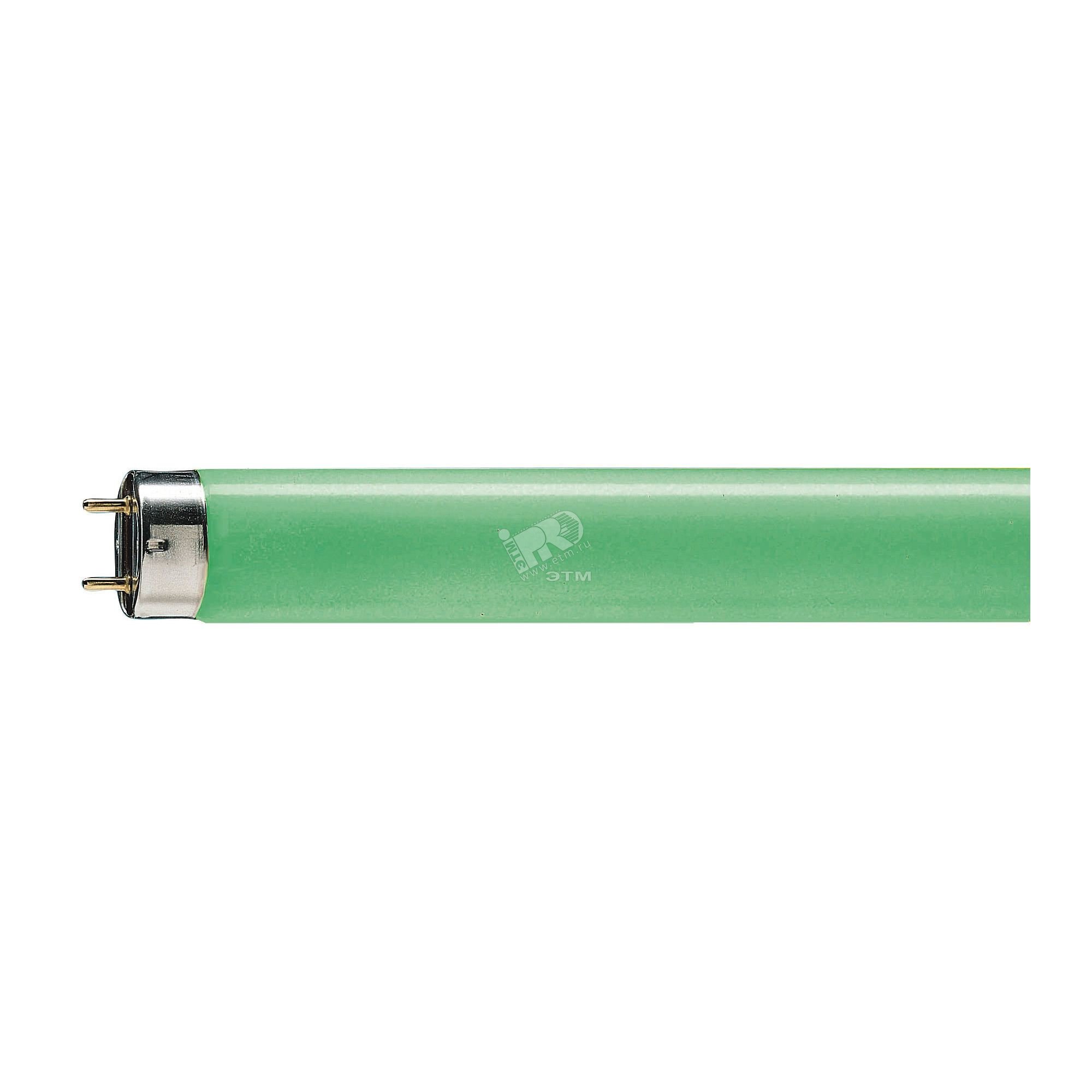

Излучение – естественный свет, цветная лампа, со специализированным спектром и ультрафиолетовая.

Форма трубки – трубчатая или фигурная. Светораспределение – направленное излучение (рефлекторная, щелевая, панельная и пр.) и ненаправленное.

Указание особенностей обязательно в названии, поэтому, посмотрев на обозначение люминесцентных ламп, можно определить все показатели этих осветительных приборов. У ЛЛ, имеющих улучшенное качество по цветопередаче, в маркировке за литерой цвета будет проставлена буква Ц, а при условии особого качества – ЦЦ.

К примеру, маркировка лампы выглядит следующим образом – ЛКЦУ-80. Значит, это люминесцентная красная U-образная лампа мощностью 80 ватт. Маркировка люминесцентных ламп OSRAM немного отличается, но все же основные данные в ней те же.

Маркировка люминесцентных ламп

Преимущества и недостатки

При уменьшении размеров (длины) лампы увеличивается световая отдача. Получается, что уменьшаются потери, что способствует улучшению качества светового потока. Тогда напрашивается логичный вывод – лучшее освещение даст одна лампа мощностью 30 ватт, чем две по 15 ватт.

Какие же преимущества у подобных световых приборов? Конечно, первое, что следует назвать – это приличный уровень КПД, он составляет приблизительно 25%. Что касается светоотдачи, то она почти в десять раз выше, чем у обычной лампы с нитью накаливания.

Следующий плюс — это большая долговечность. Она составляет 20 000 ч. К тому же такие лампы обладают огромным цветовым спектром. Конечно, с многоцветной светодиодной лентой его не сравнить, но все же возможно подобрать осветительный прибор со световым потоком такого цвета, который нужен.

Распределение свечения по всей люминесцентной лампе. Хотя, конечно, это преимущество сомнительно, скорее его можно отнести к недостаткам. А их и без того хватает.

Правильный и безопасный сбор ртутных ламп

К примеру, такие лампы дневного света требуют установки пускорегулирующего аппарата, т. к. необходима стабилизация и поддержка нормального функционирования прибора освещения. Также эти лампы находятся в зависимости от погодных условий (при установке на улице).

Оптимальный температурный режим подобных люминесцентных трубок – это 20 градусов по Цельсию.

Еще одна очень важная проблема – возможность отравиться при дефекте колбы и выделении паров ртути. По той же причине (испарения тяжелых металлов) возникают и проблемы с утилизацией. Производят ее только специализированные центры, и стоит это немалых средств.

Также при нестабильном напряжении возможно возникновение ощутимого мерцания, что, естественно, не добавит здоровья зрению и может вызвать головные боли и раздражительность. О последнем недостатке уже упоминалось – диммировать устройство очень сложно и трудоемко.

Как выбрать люминесцентную лампу?

При выборе нужно следовать некоторым правилам, которые могут повлиять в будущем на качество люминесцентной лампы, а также на продолжительность ее срока службы. Обращать внимание следует на следующие показатели технических характеристик:

  1. погодные условия (если светильник на улице) и внутренняя среда в помещении, где предполагается использование;
  2. температурный режим, при котором будет происходить функционирование осветительного прибора;
  3. напряжение в сети, что важно для предотвращения мерцания;
  4. размеры прибора. Необходимо предусмотреть, вместится ли люминесцентная лампа в светильник;
  5. приемлемая и необходимая мощность прибора, его цвет и сила светопотока.

Выбрав люминесцентную лампу с подходящими характеристиками, возможно надолго получить качественное изделие. Его не придется менять каждый месяц.

Многообразие люминесцентных ламп

Определить качество подобных приборов, опираясь на марку фирмы-изготовителя, не получится, т.

к. определенная часть люминесцентных ламп у любого поставщика будет браком. И размер такого неликвида не зависит от цены изделия или раскрученности бренда.

При приобретении цветной люминесцентной лампы (ЛДЦ) или же специализированной придется переплатить около 10–15% от стоимости обычной ЛЛ. Это может быть бактерицидная лампа, какие устанавливаются в больницах для кварцевания, т. е. обеззараживания, либо лампы для растениеводства.

Некоторые данные для облегчения выбора

Естественно, что от мощности лампы зависит ее долговечность, а также сила светового потока, в том числе и через некоторое время работы. Зная подобные параметры люминесцентных ламп, можно подобрать оптимальный световой прибор, который не испортит настроения при установке.

К примеру, при потребляемой мощности подобного светового прибора в 30 ватт средний срок службы составит 15 000 часов. Средняя сила светового потока после 100 часов горения у белой (ЛБ) будет равна 140 лм, теплой и холодной белой – 100 лм.

У дневной – 180 лм, а у дневной цветной этот показатель будет равен 80 лм. А вот у ЛДЦ параметры уже будут другими.

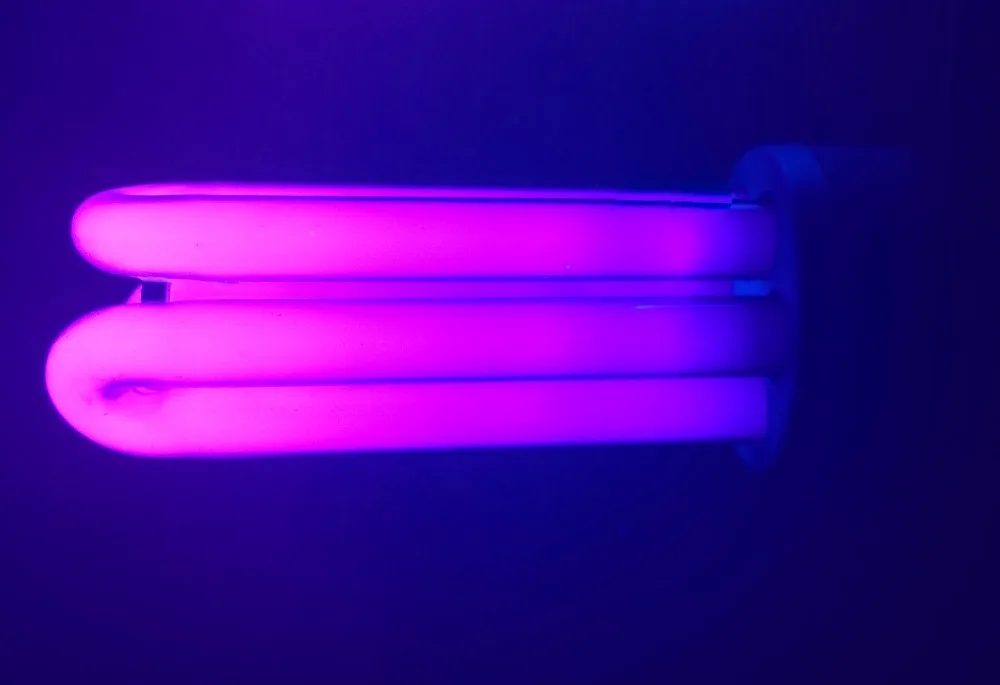

Необычная люминесцентная лампа

Не стоит забывать о том, что бесстартерные лампы хотя и расходуют не меньше электроэнергии, чем светильники со стартером, но все же долговечность их работы немного больше. А потому наилучшим вариантом будет приобретение именно таких люминесцентных ламп с последующим исключением из схемы их включения стартеров. Сделать это нетрудно, и времени много такая работа не займет.

Экзотика

Вообще нестандартная форма люминесцентных ламп берет свое начало со времен неоновых реклам. Сейчас, когда у производителя появилась масса возможностей изготовить трубку любой конфигурации, фигурные лампы в основном стали использоваться для смелых дизайнерских решений. Такие изделия не маркируются привычными символами. Для того чтобы узнать их технические характеристики, необходимо посмотреть в паспорт изделия.

Такие люминесцентные лампы очень неплохо вписываются в футуристические интерьеры. Интересно, что подобного вида светильника и распространяемого им света невозможно добиться при помощи любого другого вида источника освещения.

Принцип работы стартера люминесцентной лампы — советы электрика

Принцип работы стартеров люминесцентных ламп

Стартер

Стартер представляет собой маленькую газоразряд­ную лампу тлеющего разряда. Стеклянная кол­ба заполняется инертным газом (неон либо смесь гелий-водород) и помещается в железный либо пластмас­совый корпус, на верхней крышке которого имеется смо­тровое окно.

В неких конструкциях стартеров смотровое окно отсутствует. Стартер имеет два электро­да. Различают несимметричную и симметричную кон­струкции стартеров. В несимметричных стартерах один электрод недвижный, а 2-ой подвижный, сделан
из биметалла.

В истинное время наибольшее распро­странение получила симметричная конструкция старте­ров, у каких оба электрода изготовляются из биметалла. Эта конструкция имеет ряд преимуществ по сопоставлению с несимметричной.

Обратите внимание

Напряжение зажигания в стартере тлеющего разряда выбирается таким макаром, чтоб оно было меньше номинального напряжения сети, но больше рабочего на­пряжения, устанавливающегося на люми­несцентной лампе при ее горении.

При включении схемы на на­пряжение сети оно стопроцентно окажется приложенным к стартеру. Электроды стар­тера разомкнуты, и в нем появляется тлеющий разряд. В цепи будет проходить маленький ток (20-50 ма). Этот ток на­гревает биметаллические электроды, и они, изгибаясь, замкнут цепь, и тлеющий разряд в стартере закончится.

Через дроссель и поочередно соединенные катоды начнет проходить ток, который будет подогревать катоды лампы. Величина этого тока определяется индуктивным сопротивлением дросселя, избираемым таким макаром, что­бы ток подготовительного обогрева като­дов в 1,5 2,1 раза превосходил номинальный ток лампы.

Продолжительность предваритель­ного обогрева катодов определяется вре­менем, в течение которого электроды стар­тера остаются замкнутыми. Когда элек­троды стартера замкнуты, они остывают, и по прошествии определенного промежутка времени, именуемого временем контактирования, электроды раз­мыкаются.

Потому что дроссель обладает большой индуктивностью, то в момент размыкания электродов стар­тера в дросселе появляется большой импульс напряже­ния, зажигающий лампу.

После зажигания лампы в цепи установится ток, рав­ный номинальному рабочему току лампы. Этот ток обу­словит такое падение напряжения на дросселе, что на­пряжение на лампе станет приблизительно равным половине номинального напряжения сети.

Потому что стартер вклю­чен параллельно лампе, то напряжение на нем будет равно напряжению на лампе и в связи с тем, что оно недостаточно для зажигания тлеющего разряда в стар­тере, его электроды останутся разомкнутыми при горе­нии лампы.

Возможность зажигания лампы находится в зависимости от длитель­ности подготовительного обогрева катодов и величины тока, проходящего через лампу в момент размыкания электродов стартера. Если разрыв цепи произойдет при малом значении тока, то величина индуктированной в дросселе э. д. с.

Важно

и, как следует, приложенного к лампе напряжения возможно окажется недостаточной для ее зажигания, и лампа не зажжется. Потому, если при первой попытке стартер не зажжет лампу, он сразу автоматом будет повторять описанный процесс до того времени, пока не произойдет зажигание лампы.

Со­гласно ГОСТ на стартеры зажигание лампы должно быть обеспечено за время до10 сек. Параллельно электродам стартера включен конден­сатор емкостью 0,003-0,1 мкф. Этот конденсатор обыч­но располагается в корпусе стартера.

Конденсатор выпол­няет две функции: понижает уровень радиопомех, возни­кающих при контактировании электродов стартера и создаваемых лампой; с другой стороны, этот конденса­тор влияет па процессы зажигания лампы. Конденсатор уменьшает величину импульса напряже­ния, образуемого в момент размыкания электродов стар­тера, и наращивает его продолжительность.

При отсутствии конденсатора напряжение на лампе очень стремительно воз­растает, достигая нескольких тыщ вольт, но продолжи­тельность его деяния очень маленькая. В этих усло­виях резко понижается надежность зажигания ламп. Кро­ме того, включение конденсатора параллельно электро­дам стартера уменьшает возможность сваривания либо, как молвят, залипания электродов, получающегося в ре­зультате образования электронной дуги в момент размыкания электродов. Конденсатор содействует резвому гашению дуги.

Применение конденсаторов в стартёре не обеспечи­вает полного угнетения радиопомех, создаваемых лю­минесцентной лампой. Потому нужно дополни­тельно на входе схемы установить два конденсатора емкостью более 0,008 мкф каждый, соединен­ных поочередно, и среднюю точку заземлить.

Одним из рекомендуемых методов понижения уровня радиопомех является применение дросселей с симметри­рованной обмоткой где обмотка дросселя разделе­на на две совсем однообразные части, имеющие рав­ное число витков, намотанных на один общий сердеч­ник. Любая часть дросселя соединена поочередно с одним из катодов лампы.

При включении такового дрос­селя с лампой оба ее катода работают в схожих критериях, что понижает уровень радиопомех. В текущее время, обычно, выпускаемые индустрией дроссели изготовляются с симметрированными обмот­ками. В схеме из-за наличия дросселя ток через лампу и напряжение сети не будут совпадать по фазе, т. е. они не будут сразу достигать собственных нулевых и наибольших значений.

Как понятно из теории переменного тока, в данном случае ток будет отставать по фазе от напряжения сети на некий угол, величина которого определяется соотношением индуктивного со­противления дросселя и активного сопротивления всей сети. Такие схемы именуются отстающими.

Совет

В ряде всевозможных случаев использования люминесцетных ламп требуется создавать такие условия, когда ток через лам­пу опережал бы по фазе напряжение сети. Такие схемы именуются опережающими.

Для выполнения этого условия поочередно с дросселем врубается кон­денсатор, емкость которого рассчитывается таким обра­зом, чтоб его емкостное сопротивление было больше индуктивного сопро

люминесцентный — Викисловарь

падеж ед. ч. мн. ч.
муж. р. ср. р. жен. р.
Им.люминесце́нтныйлюминесце́нтноелюминесце́нтнаялюминесце́нтные
Рд.люминесце́нтноголюминесце́нтноголюминесце́нтнойлюминесце́нтных
Дт.люминесце́нтномулюминесце́нтномулюминесце́нтнойлюминесце́нтным
Вн.    одуш.люминесце́нтноголюминесце́нтноелюминесце́нтнуюлюминесце́нтных
неод. люминесце́нтный люминесце́нтные
Тв.люминесце́нтнымлюминесце́нтнымлюминесце́нтной люминесце́нтноюлюминесце́нтными
Пр.люминесце́нтномлюминесце́нтномлюминесце́нтнойлюминесце́нтных
Кратк. формалюминесце́нтенлюминесце́нтнолюминесце́нтналюминесце́нтны

с дросселем, стартером, без них

С повышением цен на электроэнергию, приходится задумываться о более экономных светильниках. Одни из таких используют осветительные приборы дневного света.  Схема подключения люминесцентных ламп не слишком сложна, так что даже без особых знаний электротехники можно разобраться.

Хорошая освещенность и линейные размеры — преимущества дневного света

Содержание статьи

Принцип работы люминесцентного светильника

В светильниках дневного света использована способность паров ртути излучать инфракрасные волны под воздействием электричества. В видимый для нашего глаза диапазон, это излучение переводят вещества-люминофоры.

Потому обычная люминесцентная лампа представляет собой стеклянную колбу, стенки которой покрыты люминофором. Внутри также находится некоторое количество ртути. Имеются два вольфрамовых электрода, обеспечивающих эмиссию электронов и разогрев (испарение) ртути. Колба заполнена инертным газом, чаще всего — аргоном.  Свечение начинается при наличии паров ртути, разогретых до определенной температуры.

Принципиальное устройство люминесцентной лампы дневного света

Но для испарения ртути обычного напряжения сети недостаточно. Для начала работы параллельно с электродами включают пуско-регулирующие устройства (сокращенно ПРА). Их задача — создать кратковременный скачок напряжения, необходимый для начала свечения, а затем ограничивать рабочий ток, не допуская его неконтролируемого возрастания. Эти устройства — ПРА — бывают двух видов — электромагнитные и электронные. Соответственно, схемы отличаются.

Схемы со стартером

Самыми первыми появились схемы со стартерами и дросселями. Это были (в некоторых вариантах и есть) два отдельных устройства, под каждое из которых имелось свое гнездо. Также в схеме есть два конденсатора: один включен параллельно (для стабилизации напряжения), второй находится в корпусе стартера (увеличивает длительность стартового импульса). Называется все это «хозяйство» — электромагнитным балластом. Схема люминесцентного светильника со стартером и дросселем — на фото ниже.

Схема подключения люминесцентных ламп со стартером

Вот как она работает:

  • При включении питания, ток протекает через дроссель, попадает на первую вольфрамовую спираль. Далее, через стартер попадает на вторую спираль и уходит через нулевой проводник. При этом вольфрамовые нити понемногу раскаляются, как и контакты стартера.
  • Стартер состоит из двух контактов. Один неподвижный, второй подвижный биметаллический. В нормальном состоянии они разомкнуты. При прохождении тока биметаллический контакт разогревается, что приводит к тому, что он изгибается. Согнувшись, он соединяется с неподвижным контактом.
  • Как только контакты соединились, ток в цепи мгновенно вырастает (в 2-3 раза). Его ограничивает только дроссель.
  • За счет резкого скачка очень быстро разогреваются электроды.
  • Биметаллическая пластина стартера остывает и разрывает контакт.
  • В момент разрыва контакта возникает резкий скачок напряжения на дросселе (самоиндукция). Этого напряжения достаточно для того, чтобы электроны пробили аргоновую среду. Происходит розжиг и постепенно лампа выходит на рабочий режим. Он наступает после того, как испарилась вся ртуть.

Рабочее напряжение в лампе ниже сетевого, на которое рассчитан стартер. Потому после розжига он не срабатывает. В работающем светильнике его контакты разомкнуты и он никак в ее работе не участвует.

Эта схема называется еще электромагнитный балласт (ЭМБ), а схема работы электромагнитное пускорегулирующее устройство — ЭмПРА . Часто это устройство называют просто дросселем.

Один из ЭмПРА

Недостатков у этой схемы подключения люминесцентной лампы достаточно:

  • пульсирующий свет, который негативно сказывается на глазах и они быстро устают;
  • шумы при пуске и работе;
  • невозможность запуска при пониженной температуре;
  • длительный старт — от момента включения проходит порядка 1

Схема Подключения Светодиодной Лампы Вместо Люминесцентных

На корпусе обычно имеется клемма заземления, которую нужно оставить. Не допускается последовательное подключение, так как это приводит к перепадам напряжения и повреждению драйвера лампы.


Конденсатор, установленный в сетевой колодке, убирается.

В старых версиях они удерживаются в патроне винтами, которые нужно открутить. Вне зависимости от выбранного способа с простой заменой или с изменением схемы подключения установка самих лампочек не вызывает сложностей: 1.
Как установить светодиодные лампы в люминесцентные светильники

По сравнению с лампами накаливания люминесцентные лампы в пять раз экономичнее, срок службы у них в несколько раз больше, но, тем не менее, периодически их приходится заменять и нести расходы на покупку новых ламп и стартеров, оплату услуг электрика и утилизацию. Этот провод можно укоротить и заизолировать.

Нужно разобраться, возможно ли переделать люминесцентный светильник в светодиодный. Так как для работы светодиодной трубки достаточно к каждому патрону подвести только один провод, то можно обойтись без демонтажа патрона, только присоединив по одному, идущему от патрона проводу к клеммной колодке.

Перед началом переделки выполнил прикидочный расчет. После проверки крепите прибор на нужное место.

Возможность размещения внутри колбы разного количества светодиодов позволяет добиться оптимального уровня освещённости.

Чтобы убедиться в правильной подаче напряжения, вооружитесь мультиметром.

Замена люминесцентных ламп на светодиодные в светильниках ЛПО

Преимущества переделки

Это связано с тем, что для поджога паров ртути при небольшом напряжении в люминесцентной лампе необходимо создать на двух ее концах облака из электронов с помощью раскаленных нитей накала. Если всё сделано правильно, то он должен сразу загореться ярким и равномерным светом без миганий. Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Лампы светодиодные вместо люминесцентных Зайдя практически в любое офисное помещение, школу, детский сад или контору любого предприятия, можно обратить внимание на то, что освещение практически везде состоит из так называемых ламп дневного света, т.

Светодиодные трубки распространяют свет вокруг себя во всех направлениях, поэтому не так важно сохранять правильное положение.

Различают выносной и встраиваемый драйвер. Хотя в расчете освещенности светодиодных ламп и используются те же параметры освещения и предметов, при тех же световых потоках в люменах что и люминесцентные, светодиодный светильник освещает место или помещение значительно лучше люминесцентного освещения.

Маркировка патрона или цоколя лампы обозначает: G — штыревая система подключения лампы, 13 — расстояние между штырями, выраженное в миллиметрах. При таком решении не придется заниматься демонтажем патронов.

Это обеспечивает прижим лампы между патронами и позволяет исключить влияние отклонения геометрических размеров арматуры светильника. В результате затрачивается меньше средств и усилий на монтаж ламп.

Достаточно только поменять саму люстру или просто подобрать светодиод, идентичный по габаритам и способам подключения обычному люминесцентному источнику света. К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода.

Он может иметь жесткую фиксацию с корпусной частью либо быть подвижным поворотным.
Как заменить люминесцентную лампу в светильнике на светодиодную без переделки

Схема подключения светодиодных ламп вместо люминесцентных

И с каждым переделанным прибором, с пришедшим опытом это будет делаться все быстрее.

Эффективность такого охлаждения крайне низкая, так как пластина имеет малую площадь, да и наносить термопасту китайские производители, как правило, забывают.

Радиатора, который отводит тепло от печатной платы с утопленными в ней светодиодами. Составляющие светильника до замены: провода; колодки-патроны, расположенные по обоим бокам корпуса.

Потребляемая мощность светильника будет складываться из суммарной мощности светодиодных ламп. Каждая светодиодная лампа состоит из следующих частей: Рассеиватель — специальный полусферы, увеличивающей угол и равномерно разбрасывающей направленный пучок светодиодного излучения. В одной из последних статей я считал экономический эффект замены люминесцентных ламп на светодиодные трубки Т8. Обратите внимание на то, что этот провод крепится не к клеммной колодке, как другие два, а к корпусу светильника в месте, зачищенном от краски обычно прижимается винтом.

Чтобы не попасть под опасное напряжение фазы , нужно выключить выключателем подачу напряжения и проверить с помощью индикатора, что на клеммной колодке, с помощью которой обычно подобные светильники подключаются к электросети, отсутствует фаза. Из электрической цепи исключить конденсатор, дроссель, стартер.

А нужно ли менять люминесцентные лампочки на LED-лампы?


К ней можно подсоединить оба идущих от патрона провода, что, во-первых, повышает надежность подключения, а во-вторых, избавляет от необходимости изолировать провода. При установке нескольких ламп в один светильник используйте параллельное подключение.

До крепления светильника к потолку проверьте работу ламп. Причем целесообразнее будет снятие напряжения в сети путем отключения вводного автомата, т. Светодиодные лампы — плюсы и минусы таких приборов описаны в статье.

Обычно кроме нулевого N и фазного провода L к корпусу светильника подключен еще и заземляющий провод PL желто — зеленого цвета. Этот провод, тоже нужно отпустив винт, освободить.
Светодиоды вместо ламп дневного света

Я сам дома электрик – популярно об электротехнике

Когда делается ремонт светильника с перегоревшим светодиодом, его меняют целиком. Вставьте лампочку в колодку прибора.

Ведь требуется только изменение схемы, а светодиодные трубки по форме полностью повторяют лампы дневного света. Что нужно переделать? Теперь можно включить свет и оценить степень освещения мастерской.

Этот провод, тоже нужно отпустив винт, освободить.

Чтобы установить светодиодную лампу длиной мм, мм, мм или мм, нужно будет выкрутить стартер, а на его место вкрутить заглушку, которая поставляется в комплекте. Так что есть возможность подобрать LED трубку для замены при переделке любого светильника.

Схема подключения светодиодных ламп вместо люминесцентных

Далее патроны, расположенные с одной стороны, нужно соединить между собой перемычками и вернуть на место, подключив отходящий от них провод к клеммной колодке. Следующий шаг — проверка наличия цепи между изолированными разъемами после установки перемычки.

Замена люминесцентных ламп на светодиодные Расчет эффективности замены люминесцентных ламп на светодиодные Неверно проводить сравнение характеристик светового потока люминесцентных и светодиодных ламп. Место соединения заизолировать, вставить LED-лампу и подать напряжение питания.

Обратите внимание! Замена люминесцентной лампы на светодиодную Т8 должна проводиться с учетом модели. Как правило, он прижат винтом к оголенному от краски месту корпуса светильника с помощью винта, как на фотографии. Вставьте светодиодные лампы. Делать это нужно обязательно: выключатель могли по ошибке установить в разрыв нулевого провода, а не фазового, и в этом случае прибор все время будет под напряжением как во включенном, так и в выключенном состоянии.

Они не содержат вредных отравляющих веществ, следовательно, не требуют особой утилизации после выхода из строя. Что нужно переделать?
Подключение двух люминесцентных ламп через один дроссель.

Как проверить люминесцентную лампу – исправна она или нет?

Самым популярным источником искусственного света является люминесцентная лампа, которая потребляет в 5–7 раз меньше электроэнергии, чем лампа накаливания, а светит так же ярко. Более экономичные светодиоды с драйверами не смогли вытеснить лампы дневного света с рынка в силу своей высокой цены.

В течение срока использования ЛДС могут потерять работоспособность. Для устранения неполадок необходимо знать, как проверить люминесцентную лампу, в том числе – мультиметром. Об этом и пойдет речь.

Люминесцентная лампа

Принцип работы

Люминесцентная лампа по принципу действия приравнивается к газоразрядным источникам света, является энергосберегающей. Из стеклянной колбы откачивается воздух и помещается инертный газ с капелькой ртути 30 мг.

В противоположные стороны встроены спиральные электроды, напоминающие нить накаливания. Эти электроды припаяны с обеих сторон к двум контактным ножкам, помещенным в диэлектрические пластины. Трубка изнутри покрыта слоем люминофора.

Длина, диаметр и форма колбы могут быть разными, внутреннее строение от этого не меняется.

Строение люминесцентной лампы

Включение ЛЛ происходит с помощью пускорегулирующей аппаратуры – электромагнитной или электронной. Электромагнитная пускорегулирующая аппаратура (ЭмПРА) включает в себя главный элемент – дроссель.

Электромеханический дроссель

Это балластное сопротивление в виде катушки индуктивности с металлическим сердечником, последовательно соединенное с ЛДС. Дроссель поддерживает равномерность разряда и корректирует ток при необходимости. В миг включения светильника дроссель сдерживает пусковой ток, пока спиральные нити не разогреются, далее выдает пиковое напряжение от самоиндукции, зажигающее лампу.

Схема люминесцентного светильника с ЭмПРА

Обратите внимание! Дроссель сдерживает ток в системе при включении, предотвращая перегрев спиральных нитей в трубке и их перегорание.

Предъявляемые к балластному сопротивлению требования:

  • минимальные потери мощности;
  • малые вес и размер;
  • отсутствие гула;
  • температура накала не выше 600 градусов по Цельсию.

Другой значимый элемент ЭмПРА – стартер тлеющего разряда.

Стартер тлеющего разряда

Во время включения светильника в стартере возникает разряд тока, накаляющий биметаллические контакты. Они замыкаются, увеличивая ток в цепи светильника, что ведет к разогреву электродов.

Далее биметаллический контакт стартера остывает и размыкает цепь. В этот миг балласт (дроссель) выдает высоковольтный импульс на электроды. Между ними возникает дуговой разряд, вызывающий ультрафиолетовое излучение.

От этого люминофор на поверхности колбы светится в видимом для человека спектре.

Люминесцентная лампа с электромагнитным дросселем функционирует в двух режимах: зажигания и свечения.

Электронная пускорегулирующая аппаратура (ЭПРА) используется в светильниках нового поколения, увеличивает срок службы лампы и повышает КПД. В режиме свечения уровень напряжения на электродах допускает работу ЛЛ с перегоревшими спиралями, что невозможно при ЭмПРА. В схеме ЭПРА исключается использование стартеров.

Схема подключения электронного балласта

Электронные балласты достаточно дорогие и сложны для ремонта своими силами, поэтому имеет место широкое применение электромеханических дросселей.

Электронный балласт

Важно! Лампа с электронным балластом функционирует в четырех режимах: включения, предварительного разогревания, зажигания и горения.

Почему перегорают люминесцентные лампы

Часто лампы дневного света перегорают, что делает их похожими на обычные лампы накаливания. Во время включения светильника в колбе возникает электрическая дуга и происходит сильный нагрев спиральных электродов из вольфрама. Высокая температура приводит к разрушению нитей и перегоранию.

Для продления срока эксплуатации вольфрамовую нить покрывают слоем активного щелочного металла. Это стабилизирует тлеющий разряд между электродами и понижает температуру, сохраняя целостность нити на долгое время.

Частое включение-выключение светильника разрушает защитное покрытие, оно осыпается. Разряд, проходя через оголенные части нити, точечно нагревает спираль, что приводит к перегоранию.

Это видно на старых трубках как потемнение люминофора.

Перегоревшая лампа дневного света

Перегоревшая лампа дневного светаКолба не должна иметь повреждений, иначе лампа сгорит. Если на концах трубки обнаруживается оранжевое свечение, а лампа не загорается, – внутрь ЛДС попадает воздух. ЛЛ нужно менять.

Выявление неполадок и их устранение

Неисправность лампы дневного света выражается в:

  1. Полном отсутствии включения.
  2. Кратковременных мерцаниях лампы с дальнейшим включением.
  3. Продолжительном мерцании без дальнейшего включения.
  4. Гудении.
  5. Мерцании в режиме горения.

Это может неблаготворно сказаться на зрении человека, поэтому следует незамедлительно диагностировать поломку и приступить к ремонту светильника. Для этой цели понадобится мультиметр или тестер сопротивления.

Следует помнить! Чтобы понять, где неисправность, в лампе или в светильнике, нужно заменить ЛЛ на заведомо исправную. Если она загорится, это означает, что дело в лампе. Если нет – следует искать неисправность в светильнике.

Часто ЛЛ не горит из-за плохого контакта между штырьками лампы и контактами патрона. Держатели со временем изнашиваются и окисляются.

Следует почистить их спиртосодержащей жидкостью, ластиком, мелкой шкуркой, а при необходимости подогнуть или заменить пластинки контактов для лучшего соприкосновения со штырьками.

Следует помнить, что ЛДС не работает при температуре ниже –50 ˚С и при скачках напряжения более 7 %.

Целостность спиралей-электродов

Лампа не загорается. Проверяется при помощи мультиметра или индикатора на наличие сопротивления с мини-лампочкой.

Переключатель устанавливают на измерение сопротивления – минимальный диапазон, щупами прикасаются к штырькам сначала с одной, потом с другой стороны. Неисправная спираль покажет нулевое сопротивление (нить порвалась).

Целая нить покажет незначительное сопротивление – от 3 до 16 Ом. Если даже одна из спиралей покажет обрыв, лампа подлежит замене. Восстановить работоспособность с такой поломкой не получится.

Проверка целостности спиралей-электродов

Неисправности в электронном балласте

В лампах нового поколения используется электронная пускорегулирующая аппаратура (ЭПРА). Чтобы понять, исправен ли балласт, заменяют его на заведомо рабочий. Если светильник включился, это означает, что поломка была в нем. Старый балласт можно починить в домашних условиях.

Сначала можно попробовать заменить предохранитель на аналогичный с таким же диаметром и плавкой вставкой. Если спиральные нити слабо светятся – пробит конденсатор между ними. Его нужно заменить на аналогичный, но с рабочим напряжением 2 кВ.

В дешевых балластах ставят конденсаторы на 250–400 В, которые часто сгорают.

Устройство электронного балласта

Транзисторы могут перегореть из-за скачков напряжения. При работе сварочного агрегата или любой мощной техники ЛДС желательно выключать. Транзисторы можно взять из списанных балластов или подобрать по таблице. После замены любого элемента нужно проверить исправность светильника, вставив в него лампу мощностью 40 Вт.

Помните! Электронный балласт нельзя включать без нагрузки, он может быстро сломаться. Стоит уделить внимание контактам. При подключении ЭПРА нужно строго соблюдать полярность.

Как проверить дроссель люминесцентного светильника

Признаки неисправности дросселя:

  • гудение светильника из-за дребезжания пластин;
  • лампа зажигается нормально, потом темнеет по краям и гаснет;
  • перегрев ЛДС;
  • после включения внутри колбы бегают змейки;
  • сильное мерцание.

Проверка дросселя

Для проверки дросселя на исправность из светильника вынимают стартер и замыкают накоротко контакты в его патроне. Вынимают лампу и закорачивают контакты в патронах с обеих сторон.

Мультиметр устанавливается в режим измерения сопротивления, щупы присоединяются к контактам в патроне лампы.

Обрыв обмотки покажет бесконечное сопротивление, а межвитковое замыкание – значение (стрелка) около нуля.

Сгоревший дроссель выдаст себя паленым запахом и пятнами коричневого цвета. Неисправный элемент не подлежит ремонту и требует замены. Новый дроссель подбирают в соответствии с мощностью лампы.

Как проверить стартер

Если при включении ЛДС мерцает, но не загорается, – неисправен стартер. Отдельно от светильника прозвонить стартер мультиметром не удастся, так как без напряжения его контакты разомкнуты. Схема проверки данного элемента включает в себя лампочку 60 Вт и стартер, подключенные последовательно к сети 220 В.

Схема проверки стартера

Как проверить емкость конденсатора тестером

Неисправный конденсатор, находящийся между проводами сети питания, снижает КПД светильника до 40%. В рабочем состоянии КПД составляет 90%, что более экономично. Для ЛЛ до 40 Вт подойдет конденсатор емкостью 4,5 мкФ. Слишком низкая емкость снижает КПД, высокая – вызовет мерцание. Исправность конденсатора проверяют мультиметром с соответствующей функцией.

Включение люминесцентной лампы без дросселя

Перегоревшим лампам можно дать вторую жизнь, если подключить их в схему без дросселя и стартера, применив постоянное напряжение. Для такой цели применяется двухполупериодный выпрямитель с удвоением напряжения.

Когда яркость уменьшится со временем, нужно перевернуть лампу в светильнике, чтобы поменять полюса подключения. Следует подбирать радиоэлементы для схемы с напряжением до 900 В, такое значение достигается при пуске.

Схема подключения сгоревшей лампы

Утилизация прибора

Люминесцентные лампы содержат пары ртути, вредные для живых организмов и окружающей среды. Утилизация осуществляется лицензированными организациями, с которыми юридические лица заключают договоры. Выбрасывать ЛДС с обычным мусором запрещено.

Ремонт люминесцентных ламп несложен, если следовать схемам и инструкциям, и позволяет продлить срок службы осветительного оборудования.

люминесцентные светильники

Источник: https://220.guru/osveshhenie/istochniki-sveta/kak-proverit-lyuminescentnuyu-lampu.html

Как проверить люминесцентную лампу мультиметром

Содержание:

Люминесцентные лампы на разных этапах срока эксплуатации могут в разной степени снизить свою работоспособность.

Освещенность становится недостаточной, лампа гудит и мерцает, оказывая неблагоприятное воздействие на организм человека.

В связи с этим приходится решать задачу, как проверить люминесцентную лампу мультиметром, чтобы устранить выявленные недостатки и причины, вызвавшие их появление.

Как работают люминесцентные лампы

Люминесцентные лампы относятся к энергосберегающим, а их работу можно сравнить с различными типами газоразрядных источников света. Все элементы размещаются в стеклянной колбе, из которой предварительно откачан воздух. Взамен закачивается инертный газ с небольшим количеством ртути.

С противоположных сторон установлены спиральные электроды, выполняющие функцию нитей накаливания. Каждый из них соединяется с двумя контактными штырьками, расположенными на пластинах из диэлектрического материала. Внутренняя сторона стеклянной трубки покрыта люминофором. Конструкция всех ламп одинаковая, независимо от размеров колбы. Сами лампы вставляются в специальные светильники.

Для включения осветительного прибора применяется электромагнитная (ЭмПРА) или электронная (ЭПРА) пускорегулирующая аппаратура. Основным элементом ЭмПРА является дроссель, выполняющий функцию балластного сопротивления. Конструктивно он представляет собой катушку индуктивности, включенную последовательно в цепь с лампой дневного света.

Дроссель следит за равномерностью разряда и поддерживает его на одном уровне. В случае необходимости осуществляется корректировка тока. В момент включения происходит сдерживание пускового тока до полного разогрева спиральных нитей. За счет этого они не перегреваются и не перегорают. Далее за счет самоиндукции в дросселе возникает напряжение, от которого и загорается лампа.

Балластное сопротивление должно работать с минимальными потерями мощности, обладать небольшими размерами и весом. Важным требованием является бесшумная работа и величина температуры накаливания, не превышающая 6000С.

Еще одной деталью системы ЭмПРА, играющей важную роль, служит стартер тлеющего разряда. При включении лампы в нем появляется разряд тока, обеспечивающего накал биметаллических контактов. После их замыкания ток в цепи возрастает, и электроды начинают разогреваться.

Через определенное время контакты стартера остывают и цепь размыкается. В этот момент из дросселя на электроды подается высоковольтный импульс, что приводит к появлению между ними дугового разряда. Под его воздействием появляется ультрафиолетовое излучение, а люминофор, нанесенный на стекло, начинает светиться в видимом спектре, то есть лампа загорится.

Люминесцентные светильники нового поколения оборудуются ЭПРА – электронной пускорегулирующей аппаратурой (рис. 3). Срок службы и коэффициент полезного действия таких ламп существенно увеличился. В режиме свечения они могут работать даже с перегоревшей спиралью, в отличие от традиционных ЭмПРА. Кроме того, в современных схемах отсутствуют стартеры.

Балласты электронного типа считаются дорогими и достаточно сложными в ремонте, поэтому в большинстве случаев они полностью заменяются новыми изделиями.

Основные причины выхода из строя

Все люминесцентные светильники изготавливаются в виде стеклянной колбы различной конфигурации. С внутренней стороны она покрыта люминофором, преобразующим волны ультрафиолетового спектра в видимый дневной свет. В процессе эксплуатации хрупкое кварцевое стекло становится менее прозрачным и теряет свои качества.

Из-за внешних механических воздействий на поверхности колбы и в ее внутренней структуре образуются микротрещины, через которые внутрь герметичной полости может попасть воздух. На концах трубки возникает оранжевое свечение, а сам прибор перестает работать. Это одна из основных причин появления перегоревших ламп дневного света.

Процесс свечения обеспечивается за счет тлеющего разряда внутри колбы. Эти разряды создаются на катодах лампы, изготовленных в виде спиральных вольфрамовых нитей накаливания, разогреваемых действием электрического тока.

Для увеличения срока службы и стабилизации тлеющего разряда они покрываются активным щелочным металлом, который со временем осыпается при постоянных включениях и выключениях.

В результате, катод перегревается и быстро выходит из строя. Его эмиссия заметно снижается, то есть уменьшается количество электронов, испускаемых с поверхности.

Они уже не могут поддерживать рабочий уровень тлеющего разряда.

Иногда сбои в работе приводят к появлению электрической дуги и сильному нагреву вольфрамовых электродов. Под действием высокой температуры наступает перегорание и разрушение нитей. Как следствие, на стекле становится заметен потемневший люминофор. Это означает, что перегорела люминесцентная лампа.

Неполадки ламп дневного света внешне представляют собой невозможность включения, кратковременные мерцания перед включением, длительное мерцание без последующего включения. Неисправный светильник начинает гудеть и мерцать при нормальном рабочем режиме или просто не загорается.

Нередко работоспособность нарушается при некачественном взаимодействии между штырьками лампы и контактами патрона. Это происходит из-за постепенного износа и окисления держателей. Для очистки рекомендуется использовать мелкую наждачную шкурку, ластик или спиртосодержащую жидкость. При необходимости контактные пластинки подгибаются или полностью меняются.

Необходимо учесть, что лампа дневного света перестает нормально работать и не включается при температуре воздуха минус 500С и ниже, а также при перепадах напряжения свыше 7%.

Подобные сбои в работе оказывают негативное влияние на здоровье человека, в первую очередь, на его зрение. Поэтому рекомендуется провести диагностику, выявить неисправность и по возможности отремонтировать светильник. Этот процесс можно ускорить за счет использования заведомо исправной лампы. Если она загорится, значит светильник исправен.

Проверка нитей накаливания (спиралей-электродов)

Одной из причин неисправности становятся электроды, выполняющие функцию нитей накаливания. Они помещаются внутрь трубки, наполненной газом, а их концы припаяны к контактным ножкам цоколя, выходящим наружу. Проверка целостности спиралей проводится с помощью мультиметра или тестера, подключаемого к выводам, расположенным на одном из концов стеклянной колбы.

Для проведения замеров на мультиметре устанавливается режим измерения сопротивления с минимальным пределом или режим прозвонки. Проверка спиралей осуществляется поочередно, на обоих концах. Если спирали находятся в исправном состоянии, загорится контрольная лампа, а зуммер будет производить звуковые сигналы. На дисплее мультиметра высветится сопротивление в пределах 5-10 Ом.

В случае отсутствия звуковых и световых сигналов и наличия сопротивления со знаком бесконечности, можно предположить обрыв одной из спиралей, при котором лампа уже не будет работать и должна быть заменена.

Тестирование дросселя

В том случае, когда предыдущая проверка не дала результата, проверяется дроссель, относящийся к наиболее устойчивым элементам лампы. Он ломается намного реже остальных деталей, однако нельзя полностью исключить его возможную неисправность.

Дроссель люминесцентной лампы по своей сути является обычной катушкой индуктивности, внутри которой находится ферромагнитный сердечник с высокой магнитной проницаемостью. Он входит в состав ЭмПРА и при включении лампы так же как и стартер участвует в разогреве катодов и создании высоковольтного импульса. За счет ЭДС самоиндукции внутри колбы создается тлеющий разряд.

После отключения стартера, дроссель за счет своего индуктивного сопротивления поддерживает ток разряда на нужном уровне, обеспечивающем стабильную ионизацию смеси газа и ртути. За счет индуктивности и сопротивления дроссель защищает электроды от перегрева и перегорания под действием переменного тока.

Основными неисправностями данного элемента может стать обрыв или перегорание обмотки, а также нарушения межвитковой изоляции.

Обе поломки выявляются с помощью мультиметра, подключенного к выводам дросселя и настроенного на замер сопротивления. Если на табло высвечивается знак бесконечности, следовательно обмотка оборвана или сгорела.

Предвестником перегорания чаще всего становится неприятный запах, появляющийся во время работы дросселя.

Если же сопротивление имеет малую величину, то в большинстве случаев оказывается нарушенной изоляция проводников, что в свою очередь приводит к межвитковому замыканию или замыканию обмотки с сердечником.

Проверка работоспособности стартера

Наряду с другими элементами люминесцентной лампы, проверяется исправность стартера. В любом случае корпус светильника следует вскрыть и провести визуальный осмотр внутреннего пространства. Если обнаружены почернения, то это прямо указывает на имеющуюся неисправность. Поэтому придется проверить люминесцентную лампу, в том числе и сам стартер.

Дело в том, что этот компонент наиболее часто подвержен поломкам. Его элементы испытывают постоянные механические нагрузки в условиях многократных перепадов температур.

После того как корпус стартера оказывается разобран следует провести осмотр внутренней схемы. Неисправный конденсатор имеет вздутия или бывает полностью разрушен из-за скачков сетевого напряжения.

При отсутствии внешних повреждений конденсатор следует проверить мультиметром.

Тестирование конденсатора выполняется на его выводах в режиме омметра, с выставлением на шкале максимального предела замеров сопротивления. При нормальном состоянии данного элемента на табло мультиметра будет показан знак бесконечности.

Если же сопротивление составляет 2 Мом и ниже, то возможно недопустимое значение тока утечки в конденсаторе. В домашних условиях не всегда удается точно прозвонить и проверить состояние стартера, для этого рекомендуется воспользоваться исправным светильником.

Стартер, оказавшийся неисправным, подлежит замене.

Проверить исправность стартера возможно не только тестером. Для этого стартер аккуратно извлекается из гнезда, без нарушений других элементов схемы. После этого включается питание и контакты в гнезде стартера коротко замыкаются исправным, хорошо изолированным инструментом. Если все остальные детали схемы исправны, то лампа должна загореться.

Источник: https://electric-220.ru/news/kak_proverit_ljuminescentnuju_lampu_multimetrom/2018-11-25-1608

Как тестером проверить лампу дневного света (люминесцентную) в домашних условиях

Однако, как и у большинства механизмов, рано или поздно в работе прибора возникают сбои.

Существует несколько способов того, как проверить люминесцентную лампу и выявить причину поломки, а также специальные методы для диагностики ее отдельных конструкционных элементов.

Что и как можно проверить

Люминесцентная лампа отличается не самой сложной конструкцией и довольно простым принципом работы. Это энергосберегающий вид источника света, который может выдавать одинаковую степень яркости с лампами накаливания, но при этом потреблять в 6-7 раз меньше энергии.

Колба прибора подвергается вакуумированию и закачиванию в освободившееся пространство инертного газа с небольшой каплей ртути (30 мг). Рядом с основанием располагаются электроды. Каждое газоразрядное устройство оснащено стартером, пускорегулирующей аппаратурой и дросселем.

Первоначально электрический ток, возникающий в пусковом устройстве люминесцентной лампы, накаляет биметаллические контакты, затем разогревает электроды, после чего размыкает цепь. В тот же момент дроссель подает дуговой разряд на электроды, в результате чего возникает ультрафиолетовое излучение. Проходя через люминофорное покрытие, УФ-лучи становятся видимыми для человеческого глаза.

Таким образом, основной причиной поломки люминесцентной лампы может считаться выход из строя:

  • ПРА или ЭПРА;
  • конденсатора;
  • дросселя;
  • стартера.

Проблема также может заключаться в малой емкости конденсатора или перегоревших вольфрамовых нитях.

Важно: при наличии в конструкции ЭПРА стартер в ней не предусмотрен.

Для выявления поломки используется ряд приборов. Однако чаще всего это простой мультиметр или индикаторная отвертка.

Электромагнитная пускорегулирующая аппаратура

Электронная пуско-регулирующая аппаратура представляет собой плату с напаенными на нее различными элементами. Самый простой способ проверки – это замена данного элемента на рабочий и включение прибора в сеть. Если лампа работает, значит, проблема была именно в балласте.

Прозвонить мультиметром всю плату с 2-ух концов не получится. Потребуется проверять каждый элемент по отдельности. Алгоритм работ будет следующим:

  1. Предохранитель. Для того чтобы убедиться в его работоспособности понадобится проверить его целостность.
  2. Конденсаторы. Повреждение данных элементов люминесцентной лампы можно определить визуально, по вздутию нижней секции «бочонков». Также следует уделить внимание местам пайки, которые могут быть нарушены и как следствие, контакт будет потерян.
  3. Транзистор. Эта деталь ЭПРА чаще всего перегорает из-за внезапных скачков напряжения в электросети. Проверить работоспособность транзистора можно с помощью мультиметра. Для его замены достаточно снять такой же с другой платы или приобрести его в отделе радиодеталей.
  4. Диоды. Один из самых простых элементов устройства, который также можно прозвонить любым мультиметром с соответствующим режимом проверки.

Сравнить полученные прибором данные можно с таблицей сопротивлений взятой из интернета.

Как проверить дроссель

Основное предназначение дросселя – это регулировка электротока и предотвращение перегорания спирали из-за высокого перегрева. Внешне он выглядит как обмотка из тонкой проволоки, дополненная сердечником из металла. Включение в работу происходит последовательно. Установка проводится параллельно пусковому устройству.

  Как организовать освещение и выбрать светильник для террасы

О неисправности детали свидетельствует:

  • сильное гудение светильника;
  • быстрое загорание люминесцентной лампы с последующим угасанием и проявлением темных пятен на ее колбе;
  • сильный нагрев колбы с момент работы;
  • наличие мерцания.

Провести проверку дросселя можно и дома, используя мультиметр. Чаще всего причиной повреждения выступает:

  1. Обрыв. Это означает, что в обмотке один из проводов был оборван. Выявляется данная проблема с помощью тестера. Для этого достаточно выставить режим «сопротивление» и присоединить его щупы к выводам ограничителя. Значение «бесконечность» будет означать обрыв провода.
  2. Замыкание 2-ух обмоток. Некоторые модели оборудованы 2-мя обмотками, которые изолируются друг от друга, но при нарушении этого условия могут замыкаться. О замыкании свидетельствуют малые значения сопротивления на экране мультиметра.
  3. Замыкание витков на 1-ой обмотке. Обнаружить эту неисправность можно только при оплавлении нескольких проводов в обмотке. Чтобы определить дефект необходимо знать основные значения мощности и соответствующего ему сопротивления. Так при показателях в 20 ВТ – сопротивление должно варьироваться от 55 до 60 Ом, при 40 Вт – 24-30 Ом, а при 80 Вт – не более 20 Ом.
  4. Дефект магнитопровода. Металлический сердечник дросселя изготовлен из ферромагнитов. При активной или неправильной эксплуатации на их поверхности могут возникнуть сколы или трещинки, что негативно скажется на индуктивности.
  5. Металлические части корпуса. Свидетельство этой поломки – нулевое сопротивление катушки относительно корпуса. Испытание проводится мультиметром с помощью щупов, подносимых к металлическим элементам корпуса. Проверка производится в выставленном режиме «прозвон цепи».

Важно! Если же дроссель исправен, то причину неработоспособности люминесцентной лампы нужно искать в другом.

Как проверить стартер

Стартер осуществляет выполнение 2-ух основных функций: замыкание и разрыв цепи. В первом случае происходит нагрев электродов, во втором – образование импульса повышенного напряжения (после размыкания цепи).

Поломка стартера является наиболее частой причиной выхода из строя люминесцентной лампы. О дефекте в работе этой детали свидетельствует мигание лампы во время эксплуатации или полое отсутствие ее включения.

Самый простой способ проверки на исправность – это замена на аналогичный работающий прибор. Однако далеко не всегда можно найти запчасть той же мощности под рук

Люминесценция | физика | Британника

Люминесценция , излучение света некоторыми материалами, когда они относительно холодные. Это контрастирует со светом, излучаемым раскаленными телами, такими как горящие дрова или уголь, расплавленное железо и проволока, нагретая электрическим током. Люминесценцию можно увидеть в неоновых и люминесцентных лампах; экраны телевизионных, радарных и рентгеновских флюороскопов; органические вещества, такие как люминол или люциферины светлячков и светлячков; определенные пигменты, используемые в наружной рекламе; а также природные электрические явления, такие как молния и северное сияние.Во всех этих явлениях излучение света не происходит из-за того, что температура материала превышает комнатную, поэтому люминесценцию часто называют холодным светом. Практическая ценность люминесцентных материалов заключается в их способности преобразовывать невидимые формы энергии в видимый свет.

Источники и процесс

Люминесцентное излучение происходит после того, как соответствующий материал поглощает энергию от источника, такого как ультрафиолетовое или рентгеновское излучение, электронные лучи, химические реакции и т. Д.Энергия переводит атомы материала в возбужденное состояние, а затем, поскольку возбужденные состояния нестабильны, материал претерпевает еще один переход, обратно в свое невозбужденное основное состояние, и поглощенная энергия высвобождается в виде света, тепла или оба (все дискретные энергетические состояния атома, включая основное состояние, определяются как квантовые состояния). В возбуждении участвуют только самые удаленные электроны, вращающиеся вокруг ядер атомов. Эффективность люминесценции зависит от степени преобразования энергии возбуждения в свет, и существует относительно немного материалов, которые обладают достаточной эффективностью люминесценции, чтобы иметь практическую ценность.

Как упоминалось выше, люминесценция характеризуется переходами электронов из возбужденных квантовых состояний. Возбуждение люминесцентных электронов не связано с заметным возбуждением атомов, которым они принадлежат. Когда горячие материалы становятся светящимися и излучают свет (процесс, называемый накаливанием), атомы материала находятся в очень возбужденном состоянии. Конечно, атомы любого материала уже колеблются при комнатной температуре, но этой вибрации достаточно, чтобы произвести температурное излучение в дальней инфракрасной области спектра.С повышением температуры это излучение переходит в видимую область. С другой стороны, при очень высоких температурах, таких как возникающие в ударных трубах, столкновения атомов могут быть настолько сильными, что электроны диссоциируют от атомов и рекомбинируют с ними, испуская свет: в этом случае люминесценция и накаливание становятся неразличимыми.

Нелюминесцентные пигменты и красители обладают цветом, потому что они поглощают белый свет и отражают ту часть спектра, которая дополняет поглощенный свет.Небольшая часть поглощенного света преобразуется в тепло, но заметного излучения не происходит. Если, однако, соответствующий люминесцентный пигмент поглощает дневной свет в определенной области своего спектра, он может излучать свет, отличающийся от цвета отраженного света. Это результат электронных процессов внутри молекулы красителя или пигмента, с помощью которых даже ультрафиолетовый свет может быть преобразован в видимый, например синий, свет. Эти пигменты используются самыми разными способами, например, в наружной рекламе, дисплеях с черным светом и стирке: в последнем случае на ткани остается остаток «отбеливателя» не только для отражения белого света, но и для преобразования ультрафиолетового света в синий свет, компенсирующий желтизну и усиливающий белый цвет.

Оформите подписку Britannica Premium и получите доступ к эксклюзивному контенту. Подпишитесь сейчас

Ранние исследования

Хотя молния, северное сияние и тусклый свет светлячков и грибов всегда были известны человечеству, первые исследования люминесценции (1603 г.) начались с синтетического материала, когда Винченцо Каскариоло, алхимик и сапожник из Болоньи, Италия. нагретая смесь сульфата бария (в виде барита, тяжелого шпата) и угля; порошок, полученный после охлаждения, ночью проявлял голубоватое свечение, и Каскариоло обнаружил, что это свечение можно восстановить, подвергнув порошок воздействию солнечного света.Название lapis solaris , или «солнечный камень», было дано материалу, потому что алхимики сначала надеялись, что он превратит низшие металлы в золото, символом золота было Солнце. Ярко выраженное послесвечение вызвало интерес у многих ученых людей того периода, которые дали этому материалу другие названия, в том числе фосфор, что означает «светоносец», которые впоследствии применялись к любому материалу, светящемуся в темноте.

Сегодня название фосфор используется только для обозначения химического элемента, тогда как некоторые микрокристаллические люминесцентные материалы называются люминофорами.Люминофор Каскариоло, очевидно, был сульфидом бария; Первым коммерчески доступным люминофором (1870 г.) была краска Balmain’s, препарат сульфида кальция. В 1866 году был описан первый стабильный люминофор на основе сульфида цинка. Это один из важнейших люминофоров в современной технике.

Одно из первых научных исследований люминесценции гниющего дерева или плоти и светлячков, известных с древности, было проведено в 1672 году Робертом Бойлем, английским ученым, который, хотя и не знал о биохимическом происхождении этого света, тем не менее установлены некоторые из основных свойств биолюминесцентных систем: свет холодный; что его можно ингибировать химическими веществами, такими как спирт, соляная кислота и аммиак; и что световое излучение зависит от воздуха (как было установлено позже, от кислорода).

В 1885–1887 годах было замечено, что неочищенные экстракты, приготовленные из вест-индийских светлячков ( Pyrophorus ) и моллюска-бурляска, Pholas , при смешивании давали светоизлучающую реакцию. Одним из препаратов был экстракт из холодной воды, содержащий соединение, относительно нестабильное к нагреванию, люциферазу; другой — экстракт горячей воды, содержащий относительно термостабильное соединение люциферин. Люминесцентная реакция, которая произошла при смешивании растворов люциферазы и люциферина при комнатной температуре, предполагает, что все биолюминесцентные реакции являются «реакциями люциферина-люциферазы».«Принимая во внимание сложный характер биолюминесцентных реакций, неудивительно, что эту простую концепцию биолюминесценции пришлось изменить. Лишь небольшое количество биолюминесцентных систем было исследовано на предмет соответствующего люциферина и соответствующей люциферазы, наиболее известной из которых является биолюминесценция светлячков из Соединенных Штатов, небольшого ракообразного, обитающего в Японском море ( Cypridina hilgendorfii, ), и разлагающейся рыбы. и мякоть (бактериальная биолюминесценция).Хотя биолюминесцентные системы еще не нашли практического применения, они интересны своей высокой эффективностью люминесценции.

Первыми эффективными хемилюминесцентными материалами были небиологические синтетические соединения, такие как люминол (с формулой 5-амино-2,3-дигидро-1,4-фталазиндион). Сильная синяя хемилюминесценция, возникающая в результате окисления этого соединения, была впервые обнаружена в 1928 году.

Название люминесценция было принято для всех световых явлений, вызванных не только повышением температуры, но различие между терминами фосфоресценция и флуоресценция все еще открыто для обсуждения.Что касается органических молекул, термин фосфоресценция означает излучение света, вызванное электронными переходами между уровнями разной множественности (более подробно объяснено ниже), тогда как термин флуоресценция используется для излучения света, связанного с электронными переходами между уровнями такой же множественности. В случае неорганических люминофоров ситуация намного сложнее.

Термин «фосфоресценция» впервые был использован для описания стойкого свечения (послесвечения) люминофоров.Описанный выше механизм фосфоресценции возбужденных органических молекул соответствует этой картине, так как он также отвечает за сохранение света до нескольких секунд. С другой стороны, флуоресценция — это почти мгновенный эффект, который заканчивается в пределах 10 -8 секунд после возбуждения. Термин флуоресценция был введен в обращение в 1852 году, когда было экспериментально продемонстрировано, что определенные вещества поглощают свет узкой спектральной области (например, синий свет) и мгновенно излучают свет в другой спектральной области, отсутствующей в падающем свете (например.ж., желтый свет) и что это излучение прекращается сразу же, когда заканчивается облучение материала. Название «флуоресценция» произошло от минерального плавикового шпата, который при облучении ультрафиолетовым светом демонстрирует кратковременную фиолетовую люминесценцию.

Люминесцентный телефон по выгодной цене — Выгодные предложения на люминесцентный телефон от мировых продавцов люминесцентных телефонов

Отличные новости !!! Вы попали в нужное место для люминесцентного телефона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот люминесцентный телефон в кратчайшие сроки станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой люминесцентный телефон на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в люминесцентном телефоне и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести luminescent phone по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Ученые раскрывают механизм люминесценции грибов и создают люминесцентные дрожжи

Люминесцентные дрожжи. Предоставлено: Сергей Шахов.

Российские ученые с коллегами из Великобритании, Испании, Бразилии, Японии и Австрии полностью описали механизм люминесценции грибов.Они сообщают, что грибы используют только четыре ключевых фермента для производства света и что передача этих ферментов другим организмам делает их биолюминесцентными.

Некоторые живые организмы могут светиться из-за особых химических реакций в их телах. Такие организмы называют биолюминесцентными; среди них есть светлячки, медузы и черви. Они используют эту способность, чтобы привлекать добычу, отпугивать хищников, общаться и маскироваться.Ученые определили тысячи видов люминесцентных организмов и около 40 химических механизмов излучения света. Большинство из этих механизмов изучены лишь частично или вообще не изучены.

Расшифровка механизма люминесценции грибов стала возможной благодаря многолетним предшествующим исследованиям в этой области. В начале 19 века ученые обнаружили, что мицелий заставляет гниющие деревья светиться. В 2009 году Андерсон Г. Оливейра и Кассиус В. Стевани, соавторы настоящей статьи, определили, что один биохимический механизм характерен для всех грибов, излучающих свет.В 2015-2017 годах коллектив российских ученых под руководством Ильи Ямпольского сделал ряд ключевых открытий. В частности, команда определила структуру люциферина, молекулы, которая излучает свет при окислении.

При проведении нового исследования ученые обнаружили набор ферментов, которые производят эту молекулу, а также люциферазу, светоизлучающий фермент. Исследователи использовали различные типы клеток для проверки активности люциферазы, включая раковые клетки человека и эмбрионы когтистой лягушки.Во всех случаях они получили положительные результаты: введенный ген был активен в клетках, заставляя их люминесцировать при добавлении люциферина

.

«Если вы понимаете, как работает биолюминесцентная система, вы можете поместить необходимые компоненты в пробирку и увидеть люминесценцию. Важным этапом в нашей работе было определение основных ферментов люминесценции грибов: тех, которые катализируют биосинтез люциферина и люциферазы «Нам удалось использовать комбинацию аналитических методов, которая позволила нам« разобрать »всю систему на ее компоненты», — говорит Константин Пуртов, научный сотрудник Института биофизики в Красноярске и один из исследователей проекта.

Грибы Neonothopanus gardneri , растущие на основе пальмы бабассу в биоме кокосового пальмового леса на ферме Кана-Брава, муниципалитет Альтос, штат Пенсильвания, Бразилия Фото: Ханс Э. Вальденмайер и Кассиус В. Стевани / IQ-USP, Бразилия

Система люминесценции грибов оказалась на удивление простой. Ученые открыли ферменты, которые выполняют цикл кофейной кислоты в грибковых клетках — путь биосинтеза люциферина и излучения света.Активность этих ферментов необходима и достаточна для того, чтобы любой организм, вырабатывающий кофейную кислоту, стал люминесцентным. И если организм не содержит кофеиновой кислоты, люминесценцию можно вызвать добавлением еще двух ферментов, что авторы продемонстрировали, создав штамм дрожжей, светящийся в темноте.

«Мы обнаружили в грибах компоненты, необходимые для создания генетического модуля биолюминесценции. Перенося его из генома в геном, мы можем сделать практически любой организм люминесцентным, что ранее было недостижимой целью для исследователей», — объясняет Алексей Котлобай, Первый автор статьи, младший научный сотрудник лаборатории химии метаболических путей Института биоорганической химии в Москве.

По словам ученых, несмотря на то, что в генетике биолюминесценции грибов многое было изучено, самое интересное еще впереди.

«Результаты нашего исследования открывают возможности для новых фундаментальных исследований, например, в области экологии грибов или фотофизики ферментов, а также для разработки новых молекулярных технологий», — добавляет Юлиана Мокрушина, младший научный сотрудник Лаборатории биокатализа. в Институте биоорганической химии, который разделяет первое авторство в опубликованной статье.

Новую систему можно использовать для визуализации различных биологических процессов, например, для отслеживания роста опухоли и миграции раковых клеток, а также для разработки новых лекарственных препаратов. Результаты исследования опубликованы в журнале Proceedings of the National Academy of Sciences .


Грибы получили зеленый свет: открыта химическая основа биолюминесценции светящихся грибов
Дополнительная информация: Алексей А.Котлобай и др., «Генетически кодируемая биолюминесцентная система из грибов», PNAS (2018). www.pnas.org/cgi/doi/10.1073/pnas.1803615115

Предоставлено АКСОН

Ссылка : Ученые раскрывают механизм люминесценции грибов и создают люминесцентные дрожжи (2018, 27 ноября) получено 24 января 2021 г. с https: // физ.org / новости / 2018-11-ученые-раскрыть-механизм-гриб-люминесценция.html

Этот документ защищен авторским правом. За исключением честных сделок с целью частного изучения или исследования, нет часть может быть воспроизведена без письменного разрешения. Контент предоставляется только в информационных целях.

Считыватель люминесцентных пластин

| Микропланшеты для люминесцентного анализа

  • Связаться с нами
  • Войти / Зарегистрироваться
  • Сделать запрос
Переключить навигацию
  • Продукты
    • Аксессуары>
        Системы анестезии Щиты для животных Автоматизация и транспортировка жидкостей — Исследования Автосэмплеры Скамейки и тележки для принадлежностей Доски Кассеты Ячейки и окна Компрессоры Муфты Диспенсеры Управление газом Генераторы Системы отопления и охлаждения Увлажнители Камеры изображений Аксессуары для визуализации in vivo Системы впрыска Объективы и объективы Коллекторы Смесители Модульные OEM-спектрометры Системы небулайзера Шумозащитные кожухи и пылезащитные кожухи Оптические фильтры Кондиционеры и ИБП Прессы и обжимные машины Зонды Насосы Системы ввода образцов Системы подготовки проб Укладчики
    • Расходные материалы>
        Обзор расходных материалов по технологиям Расходные материалы для атомной спектроскопии Расходные материалы для хроматографии Расходные материалы для определения характеристик материалов Все расходные материалы: Пакеты приложений и стартовые наборы Расходные материалы для автосэмплера Лампочки и лампы Горелочные системы Клетки Держатели колонок Колонки — газовая хроматография Колонки — жидкостная хроматография Трубы сгорания и редукционные трубы Шишки Комплекты осушителя Детекторы Нити Фильтры и продукты для фильтрации Фитинги, наконечники и соединители Проточные кюветы Расходные материалы для впрыска Гильзы форсунок ГХ Графитовые трубки Провода для подвешивания Септа порта впрыска Форсунки Расходные материалы для анализаторов ртути Микрожидкостные чипы Микропланшеты Небулайзеры Сковороды и крышки Пипетки и одноразовые наконечники Расходные материалы для насосов Очистители радиоактивных разливов
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
