Что представляет собой тестер LCR-T4

LCR-T4 — это универсальный тестер электронных компонентов, предназначенный для проверки и измерения параметров различных радиодеталей. Прибор способен автоматически определять тип подключенного компонента и измерять его основные характеристики.

Основные возможности LCR-T4:

• Проверка транзисторов (биполярных и полевых)
• Тестирование диодов и тиристоров
• Измерение емкости конденсаторов
• Измерение индуктивности катушек
• Определение сопротивления резисторов
• Измерение ESR электролитических конденсаторов

Прибор имеет компактные размеры и питается от батареи 9В типа «Крона». Управление осуществляется одной кнопкой, результаты измерений выводятся на ЖК-дисплей с подсветкой.

Принцип работы тестера LCR-T4

Принцип работы LCR-T4 основан на подаче тестовых сигналов на проверяемый компонент и анализе его отклика. Алгоритм работы прибора можно описать следующим образом:

1. При подключении компонента прибор подает на него тестовые сигналы
2. Встроенный микроконтроллер анализирует отклик компонента
3. На основе анализа определяется тип детали
4. Далее производятся измерения основных параметров
5. Результаты выводятся на ЖК-дисплей

Такой алгоритм позволяет автоматически определять тип подключенного элемента без необходимости выбора режима измерения вручную.

Какие параметры может измерять LCR-T4

LCR-T4 способен измерять следующие параметры электронных компонентов:

• Для транзисторов: тип (NPN/PNP), коэффициент усиления, пороговое напряжение
• Для диодов: прямое падение напряжения, обратный ток утечки
• Для конденсаторов: емкость, ESR (для электролитических)
• Для катушек индуктивности: индуктивность, добротность
• Для резисторов: сопротивление

Прибор также определяет исправность компонентов, выявляя обрывы, короткие замыкания и другие неисправности.

Для чего нужен LCR-T4 радиолюбителю

Тестер LCR-T4 является очень полезным инструментом в арсенале радиолюбителя. Вот несколько примеров его применения:

• Быстрая проверка исправности радиодеталей
• Сортировка компонентов и определение их номиналов
• Подбор пар транзисторов по коэффициенту усиления
• Выявление неисправных конденсаторов в блоках питания
• Измерение параметров самодельных катушек индуктивности
• Проверка параметров подержанных или б/у компонентов

LCR-T4 позволяет быстро получить информацию о параметрах деталей без необходимости использования нескольких отдельных измерительных приборов.

Насколько точно измеряет LCR-T4

Точность измерений LCR-T4 вполне достаточна для большинства любительских применений. По результатам тестов можно сделать следующие выводы о точности прибора:

• Измерение емкости: погрешность до 5% в диапазоне 25 пФ — 100 мФ
• Измерение индуктивности: погрешность до 10% в диапазоне 0,01 мГн — 20 Гн
• Измерение сопротивления: погрешность до 1% в диапазоне 0,1 Ом — 50 МОм
• Измерение ESR: погрешность до 5% в диапазоне 0 — 25 Ом

При этом важно помнить, что на точность может влиять качество контакта с измеряемым компонентом. Для получения наиболее точных результатов рекомендуется использовать качественные измерительные щупы.

Преимущества и недостатки LCR-T4

Рассмотрим основные плюсы и минусы тестера LCR-T4:

Преимущества:

• Автоматическое определение типа компонента
• Широкий спектр измеряемых параметров
• Компактные размеры и автономное питание
• Простое управление одной кнопкой
• Наличие подсветки дисплея
• Доступная цена

Недостатки:

• Отсутствие дополнительных режимов измерения
• Нет возможности калибровки
• Относительно большой ток потребления
• Ограниченный диапазон измерения некоторых параметров

Несмотря на некоторые недостатки, LCR-T4 остается одним из самых популярных бюджетных тестеров компонентов среди радиолюбителей.

Как пользоваться тестером LCR-T4

Использование тестера LCR-T4 очень простое благодаря автоматическому определению компонентов. Порядок работы с прибором следующий:

1. Включите прибор длительным нажатием кнопки
2. Подключите проверяемый компонент к измерительным клеммам
3. Нажмите кнопку для запуска измерения
4. Прочитайте результаты измерения на дисплее
5. При необходимости повторите измерение коротким нажатием кнопки

При проверке полярных компонентов (диодов, электролитических конденсаторов) соблюдайте правильную полярность подключения. Перед измерением емкости конденсаторов их необходимо разрядить во избежание повреждения прибора.

Сравнение LCR-T4 с другими моделями тестеров

LCR-T4 — не единственный доступный тестер компонентов. Рассмотрим, как он соотносится с некоторыми другими популярными моделями:

LCR-T3

• Предыдущая версия, менее функциональная
• Отсутствует измерение ESR
• Меньший диапазон измерения емкости и индуктивности

TC-1

• Более дешевая модель
• Меньше возможностей по проверке транзисторов
• Отсутствует подсветка дисплея

M328

• Схожий функционал с LCR-T4
• Немного более высокая точность измерений
• Выше стоимость

В целом, LCR-T4 занимает оптимальную нишу по соотношению цена/возможности среди подобных тестеров.

Модификация и прошивка LCR-T4

Тестер LCR-T4 построен на базе микроконтроллера ATmega328, что открывает возможности для его модификации. Некоторые энтузиасты дорабатывают прибор:

• Перепрошивка контроллера для расширения функционала
• Добавление графического дисплея
• Установка USB-интерфейса для связи с компьютером
• Замена батарейного питания на аккумуляторное

Однако такие модификации требуют определенных навыков и выполняются на свой страх и риск. Для большинства пользователей достаточно базового функционала LCR-T4.

LCR-T4 LCD ESR SCR Meter Transistor Tester. Прибор начинающего радиолюбителя (и не только)

Небольшой обзор универсального тестера радиоэлементов.
Мой знакомый приобрёл себе подобный тестер модели Т3. Я позавидовал и решил прикупить себе немного другой модели, более дешёвый Т4. Эх, такую б игрушку да в моё детство!
Обязательно проверю, насколько точно измеряет.
Для покупки тестера я использовал скидку. Если у вас есть поинты, вы тоже можете их использовать.

Цена за время доставки не изменилась.

Это первый опыт получения бестрекового товара из этого магазина. Печальный опыт неполучения дешёвых товаров из другого китайского магазина я уже имею (как и многие). Поэтому и волновался. Товар был отправлен без трека (уже писал). Но всё обошлось. «Игрушку» я получил, чему был очень рад. Этот магазин не подвёл. А со скидкой получилось даже немного дешевле.
Доставили быстро, чуть дольше трёх недель.
Как обычно сначала смотрим, в каком виде всё пришло.
Стандартный пакет, «пропупыренный» изнутри.

Девайс был дополнительно укутан в несколько защитных слоёв.

И стекло цело и сам работает.

Расстроило только одно. Дисплей был (почему-то) без защитной плёнки. Стекло немного поцарапано.
Это универсальный измерительный прибор для радиокомпонентов. Проверяет транзисторы (включая MOSFET). Всё определяет автоматически. Даже особо мозг напрягать не стОит. Может измерять индуктивности; ёмкость, ESR и потери конденсаторов.

ESR — Equivalent Series Resistance — один из параметров конденсатора, характеризующий его активные потери в цепи переменного тока. В эквиваленте его можно представить, как включенный последовательно с конденсатором резистор, сопротивление которого определяется, главным образом, диэлектрическими потерями, а так же сопротивлением обкладок, внутренних контактных соединений и выводов конденсатора.

Особенности прибора:
-Управляется одной кнопкой.
-Автоматическое выключение питания.
-Заявленный ток потребления в дежурном режиме всего 0,02мкА. Скорее всего правда. Мой мультиметр показал .000мА.
-Автоопределение PNP и NPN транзисторов, N, P-канальных MOSFET, диодов, тиристоров, резисторов, конденсаторов, индуктивностей.
-Может определять наличие защитных диодов в биполярных транзисторах.
-Может измерять сопротивление одновременно двух резисторов (например, для проверки потенциометров).
-…
Смотрим на страницу магазина.

Переводил как смог.

— Питание: 6F22, 9В
-Дисплей: 128 * 64 ЖК-дисплей с подсветкой
— Время теста около 2 секунд, большие ёмкости и индуктивности могут измеряться дольше (до 1 минуты).
— Ток в режиме ожидания: 20nА
— Пределы измерения ёмкости конденсаторов: 25pf-100mF (разрешение 1pF)
— Пределы измерения индуктивности: 0.01mH-20H
— Сопротивление: ≤2100Ω
— Разрешение при измерении сопротивления: 0,1 Ом
— Предел измеряемых значений при измерении сопротивления: до 50MОм
— Ток при тестировании: прибл.

6mA (?)

Из того, что написано не всё понятно.
Например, при тестировании транзистора КТ805 потребляется ток около 23мА. И не может быть меньше 20мА. Одна подсветка чего стОит. 20мА потребляет в тестовом режиме, даже если ничего не подключено (и не зависит от уровня контрастности). Если сравнивать с очень известным мультиметром М890, то его ток потребления всего 4мА. 6мА – это ток, который подаётся на испытуемый радиоэлемент.
Со временем тестированием тоже не всё так гладко (2 секунды). Около 2 секунд занимает самодиагностика плюс время на непосредственно тестирование. Разделить между собой эти два действия невозможно. После нажатия кнопки запускается самодиагностика и только потом тестируется радиоэлемент.

Сопротивление: ≤2100Ω

Вообще не понял, что это означает.

Предел измеряемых значений при измерении сопротивления: до 50MОм

На самом деле измеряет максимум до 40Мом. При этом свыше 30Мом начинает значительно врать. На самом деле и 30Мом очень даже неплохо. Вот только приукрашивать не стОит…
Попытаюсь со всем этим разобраться, но чуть попозже.
Посмотрю сначала на девайс, что из себя представляет.

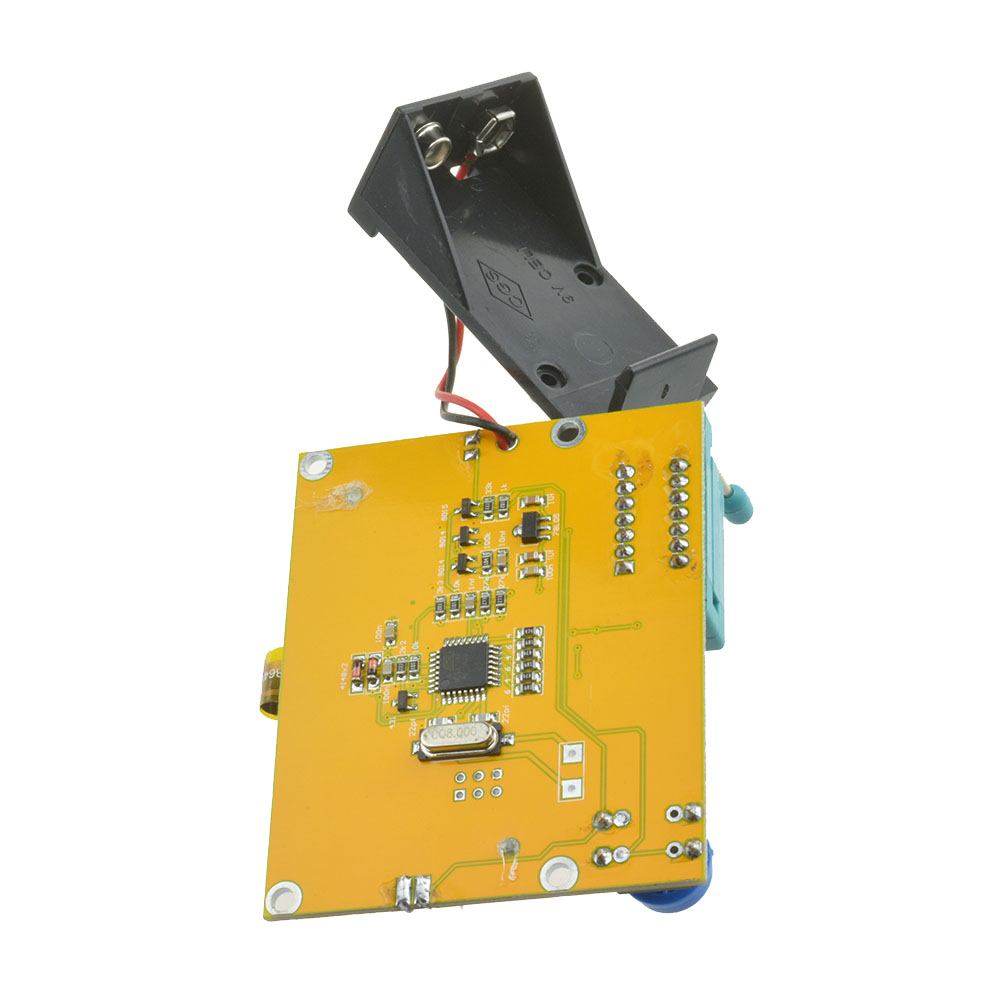

Сам прибор собран на контроллере Atmel MEGA328P.

Можно оценить качество монтажа.

Приблизительная схема тестера.

Измерительные входы совершенно ничем не защищены. Будьте внимательны.
Устройство запитывается от батареи 6F22 (9В «крона»). Далее напряжение через управляемый транзистор Т3 (на моём тестере 9105) поступает на стабилизатор 78L05.

Имеется место для подключения к контроллеру.

Можно поглядеть на разъём для подключения радиоэлементов с обратной стороны.

По сути всего три контакта, особым образом собранные в разъёме.
Дисплей соединён с платой при помощи гибкого шлейфа. Не самое надёжное соединение. Но если лишний раз не лазить, прослужит годами.

Есть место для подключения SMD-компонентов.
Перехожу к измерениям. Для этого необходимо вставить в разъём тестируемый элемент и нажать жёлтую кнопку.
Перед измерением прибор производит самодиагностику (+ небольшая рекламка) и уже затем выдаёт измеренные характеристики.

Меню дополнительных функций не доступно. Если удерживать кнопку более 2 сек, то попадаешь в регулировку контрастности. Мой тестер пришёл с уровнем 4 (всего 10).
И несколько примеров измерений. Я их поделил по группам. Так должны быть наиболее понятны особенности измерений.
Сначала транзисторы: КТ209, КТ3102, КТ3157 и МП10.

КТ117.

Здесь прибор ошибся. Скорее всего, такой транзистор в его базе отсутствует.
КП303И.

А вот так он показывает составные транзисторы: КТ973Б, КТ829.

Здесь тоже промашка. Но не будем слишком требовательны. Это явно перебор.
Конденсаторы электролитические: 100мкФ*50В*105˚С импортный и наш К50-6 10мкФ*100В (1986г. с ромбиком).

Кроме ёмкости отображает значение ESR и процент потерь (Vloss). Значение ESR и процент потерь измеряет всегда, независимо от того электролит это или не электролит. При потерях менее 0,1% (Vloss) значение на экран не выводит.
А это уже китайские НЕэлектролиты.

Конденсаторы электролитические танталовые из далёких Советских времён понимает неоднозначно.

Он их определяет как диоды. Хотя ёмкость измерил правильно. Кто сталкивался с танталовыми конденсаторами, тот знает, что это особый подвид кондюков.
Обычный светодиод к китайскому фонарику и ЗЛ102Б.

Диоды Д220 и Д9 (?). Измеряет всё, что только не подтыкал.

Тиристоры: КУ101А и КУ112.

Более мощные может и не определить или поймёт как транзисторы. Тиристоры и симисторы могут быть определены, если испытательный ток выше тока удержания.
Дроссель 20мкГн.

Прибор может определять и стабилитроны. Главное, чтоб напряжение отсечки было не более 4,5В.
Я измерил стабилитрон (если мне не изменяет память КС 133А). Будьте внимательны. При подключении к разным клеммам показывает разные картинки. При подключении к клеммам 1-3 показывает встречно-последовательное соединение.

(Ток тестирования не показывает. Для стабилитронов это важно).
Картинка со встречно-параллельным подключением правильнее (1-2).
А вот так он видит IRFZ44N MOSFET.

И МС КРЕН на 5В ради хохмы.

А теперь осталось на образцовке проверить как точно измеряет. Могу только проверить правильность измерения ёмкости и сопротивления.
При калибровке измерителя сопротивления помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу. Особо не заморачивался. Проверил в основных точках. Чтобы понять, что из себя представляет девайс, этого достаточно. Получается, что сопротивление всех соединительных проводов 0,19 Ом.

Точность измерения очень высокая. Но есть особенность. При измерении сопротивления свыше 30Мом начинает значительно привирать. Свыше 40МОм не измеряет вообще.
Перейду к измерению ёмкости. Каждый магазин имеет начальную ёмкость (корпуса, соединительных проводов…), которую необходимо учитывать (добавлять) при измерениях. В данном случае она составляет 179 пФ. Вот результат.

Ёмкость тоже измеряет очень неплохо. Показания ESR тоже записал. Они понадобятся в следующей таблице.
И самое главное, ради чего городил огород. Посмотрю, как точно измеряет ESR конденсаторов. Для этого из образцовых магазинов собираю схему.

На магазине ёмкостей выставляю 100мкФ (там нулевой ESR). Соединяю последовательно с магазином сопротивлений. Получается эквивалент типичного электролита. Магазином сопротивлений буду изменять (как бы внутреннее) сопротивление электролита. И посмотрю, что же мой тестер покажет.
Все полученные данные свёл в таблицу.

Не забываем, что сопротивление проводов не скомпенсировано.
Каждый может сделать вывод сам.
До пяти Ом всё неплохо. До десяти – вполне терпимо. А далее никуда не годится. ESR свыше 17 Ом прибор в принципе показывать не умеет (и не нужно).
Проверил свои кондёры. ESR свыше 3 Ом не нашёл. Значит тестер вполне годный.
Вот такой весёлый приборчик. Лично мне он понравился.
Подведу итог.
Плюсы:
+ Измеряет почти всё, что нужно.
+ ESR конденсаторов измеряет достойно (моё мнение).
+ Автоопределение компонента.
+ Определяет цоколёвку и проводимость транзисторов.
+ Определяет анод и катод диодов.
Минусы:
— Меню дополнительных функций не доступно. Можно регулировать только контрастность.
— Батарея питания 9В.
-Большой ток потребления при тестировании.
— Для габаритных деталей придётся паять провода с крокодилами для подключения.
-Перед измерением НЕОБХОДИМО разряжать проверяемые конденсаторы, чтобы измерение не стало последним для прибора.
Вот, в общем-то, и всё. Для правильного вывода того, что написал, должно хватить. Я лишь могу гарантировать правдивость своих тестов. Кому что-то неясно, задавайте вопросы. Надеюсь, хоть кому-то помог.
Удачи!

Mega328 M328 LCR T4 ESR Meter LCR светодиодный тестер транзисторов диодов триодов Емкость MOS PNP/NPN|screen guard iphone 3g|screen nintendo ds litescreen wxga

Mega328 цифровой Транзистор тестер Диод Триод Емкость ESR метр MOS/PNP/NPN LCR тестер метр 12864 ЖК-экран

Описание:
1,2015 последняя версия программного обеспечения M328, больше функций. Чип: Atmega328

2,128*64 Большой ЖК-дисплей с подсветкой, только 2ма, когда вы стоите.

3. Использование аккумулятора 9 В (не входит в комплект)

Тесты диапазоны:

Индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодный, ESR,
Сопротивление, регулируемый потенциометр

Сопротивление: 0,1 Ом разрешение, максимум 50M Ом
Конденсатор с алюминиевой крышкой: 25pf-100000 мкФ
Адаптера переменного тока: 0,01 mh-20 ч

Новый Функция:
1: автоматическое обнаружение NPN и PNP транзисторов, n-channel и p-channel MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов и конденсаторов и других компонентов
2: автоматическая проверка штифта компонента и отображение на ЖК-дисплее
3: может обнаруживать транзистор, MOSFET коэффициент усиления диода и основание для определения транзистора эмиттера вперед смещенное напряжение
4: Измерьте емкость ворот и ворот порогового напряжения MOSFET
5: Используйте 12864 жидкокристаллический дисплей с зеленой подсветкой
Характеристики: для справки
1. Управление одной кнопкой, автоматическое выключение.
2, только 20nA ток отключения.
3, автоматически обнаруживает NPN, PNP биполярные транзисторы, N -channel и P -channel MOS FET, JFET, диоды, два диода, Тиристоры малой мощности однонаправленного и двунаправленного тиристора.
4. Устройство для автоматической идентификации компонентов.
5. Измерение коэффициента усиления биполярного транзистора тока и порогового напряжения базового эмиттера.
6. С помощью порогового напряжения базового эмиттера и коэффициента усиления высокого тока для идентификации транзисторов Дарлингтона.
7. Может обнаруживать биполярные транзисторы и защитные МОП-транзисторы.
8. Измерение порогового напряжения ворот MOS FET и емкости ворот.
9, может одновременно измерять два резистора и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает контактный номер. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переносится в экстремальное положение, мы можем различить середину и оба конца штифта.
10, измерение сопротивления Разрешение 0,1 Ом, 50 м Ом может быть измерены.
11, может измерять емкость 30pF-100mF, разрешение 1pF.
12,2 мкФ больше конденсаторов может одновременно измерения эквивалентного последовательного сопротивления ESR значения. Два может быть отображена с десятичная система соотношение цена/качество, разрешение 0,01 Ом.
13, может быть в правильном порядке и символ диода отображает два диода, и дает диод вперед напряжения.
14. Светодиодный индикатор обнаруживается выше, чем прямое напряжение диода. Светодиодный комбо идентифицирован как два диода.
15, eeverse Разрывное напряжение составляет менее 4,5 V зенеровский диод может быть определен.
16, может измерять одну диодную обратную емкость. Если биполярный транзистор подключен к основанию и коллектору или эмиттеру штифта, он может измерить емкость коллектора или эмиттера.
18 можно получить с помощью одного измерительного выпрямителя мостового соединения.

Примечание: перед измерением емкости конденсатор должен быть разряжен, в противном случае очень вероятно повредить счетчик.

Посылка:

1 шт. Новый тестер транзисторов диодный триодный измеритель емкости ESR MOS PNP NPN R/C/L M328 (как на картинке, аккумулятор в комплект не входит)



Lcr-t4 mega328 m328 multimetr transistor tester multifunction capacitance esr meter mos pnp npn lcr with test cable Sale

Доставка

Общее расчетное время, необходимое для получения заказа, показано ниже:

• Вы размещаете свой заказ
• (Время обработки)
• Мы отправляем ваш заказ
• (Время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки. Общее время доставки разбито на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки вашего(их) товара (ов) для отправки из нашего склада. Это включая подготовку ваших товаров, проверку качества и упаковку для отправки.

Время доставки: Время нужно вашему(им) товару(ам) для отправления из нашего склада в вашего назначения.

Рекомендуемые способы доставки для вашей страны/региона приведены ниже:

Доставка до: Отправка из

Этот склад не может быть отправлен к вам.

Метод(ы) доставки	Срока доставки	Информация о треке

Примечание:

(1) Время доставки, указанное выше, относится к расчетному времени рабочих дней, которое будет отправлена после отправки заказа.

(2) Рабочие дни не включают субботу/воскресенье и любые праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любого форс-мажорного события, такого как стихийное бедствие, непогоды, войны, таможенные вопросы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может использоваться для адресов PO Box

расчетные налоги:предполагаемые налоги: может применяться налог на товары и услуги.

Способ оплаты

Мы поддерживаем следующие способы оплаты.Нажмите для получения дополнительной информации, если вы запутались в как платить.

*В настоящее время мы предлагаем COD платежи для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы подтвердить правильность ваших контактных данных. Пожалуйста, убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

*Оплата с рассрочкой (кредитная карта) или Boleto Bancário доступна только для заказов с доставкой в Бразилии.

Mega328 M328 LCR-T4 12846 LCD цифровой тестер транзисторов метр подсветка диодный триод Емкость ESR

Особенности:

Автоматическое обнаружение NPN и PNP-транзисторов, n-канального и p-канального MOSFET, диода (включая двойной диод), тиристора, транзистора, резистора и конденсатора и других компонентов.

Автоматическая проверка контакта компонента и отображение на ЖК-дисплее.
Может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET и базу для определения напряжения прямого смещения эмиттерного транзистора.

Измерьте емкость затвора и затвора порогового напряжения MOSFET.

Используйте жидкокристаллический дисплей 12864 с зеленой подсветкой.

Однокнопочное управление, автоматическое отключение.

Ток отключения всего 20 нА.

Автоматическое обнаружение биполярных транзисторов NPN, PNP, N-канала и P-канала MOS FET, JFET, диодов, двух диодов, тиристоров малой мощности, однонаправленных и двунаправленных тиристоров.

Расположение контактов компонентов автоматической идентификации.

Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения база-эмиттер.

Через пороговое напряжение база-эмиттер и высокий коэффициент усиления тока для идентификации транзисторов Дарлингтона.

Может обнаруживать биполярные транзисторы и MOS защитных диодов транзисторов.

Измерение порогового напряжения затвора MOS полевого транзистора и емкости затвора.

Может одновременно измерять два резистора, и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает номер контакта. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переводится в крайнее положение, можно различить середину и оба конца штифта.

Разрешение измерения сопротивления составляет 0,1 Ом, можно измерить 50 МОм.

Может измерять емкость Может измерять емкость от 30 пФ до 100 мФ, разрешение 1 пФ.

Дополнительные конденсаторы на 2 мкФ могут одновременно измерять эквивалентные значения последовательного сопротивления ESR. Эти два могут отображаться с десятичным значением, разрешение 0,01 Ом.

Может быть в правильном порядке и символ диода отображает два диода, и дает прямое напряжение диода.

Светодиод определяется как повышенное прямое напряжение диода. Комбинированный светодиод обозначается двумя диодами.

Напряжение пробоя Eeverse меньше 4,5 В, можно определить стабилитрон.

Может измерять обратную емкость одного диода. Если биполярный транзистор подключен к базе и коллектору или эмиттеру вывода, он может измерять обратную емкость коллектора или эмиттерного перехода.

Может быть получено с помощью мостового подключения выпрямителя с одним измерением.

Спецификация:

Сопротивление: разрешение 0,1 Ом, максимум 50 м Ом

Конденсатор: 25пФ -100000 мкФ

Индукторы: 0,01 мч-20 ч
Источник питания: батарея 9 В (не входит в комплект)

В комплект поставки входят:

1 x Тестер транзисторов, измеритель емкости диодного триода, ESR

Детали изображения:

Доступные разновидности товара:
https://imgaz1. staticbg.com/images/oaupload/banggood/images/0C/A8/2107c973-0c11-4b82-b0ca-d15b60eca85d.jpg

Инструкция к Прибору для измерения ESR и емкости конденсаторов Mega328 LCR-T4

Прибор  для измерения  ESR  и емкости конденсаторов



ВНИМАНИЕ! При работе с прибором не забудьте убедиться, что подключаемый конденсатор разряжен. Если производятся измерения без выпаивания из схемы — ремонтируемое устройство должно быть выключено из сети и конденсаторы в нем разряжены!!!



Технические характеристики прибора:

Диапазон измеряемых значений емкостей  1…65000 мкФ

Точность измерения емкости:     +/- 2%   +   +/-1D

Формат отображения измеренной емкости от 0 до 9999 в мкФ, от 10000 до 65000 в тыс. мкФ  пример; 4700 мкФ – индикатор 4700; 15000 мкФ – индикатор 15,00

Диапазон измеряемых значений ESR:  0…25 Ом

Точность измерения ESR:  +/- 2%   +   +/-1D

Формат отображения ESR: от 0 до 2 Ом  — 0,00 – 2,00 Ом,

Разрешающая способность 0,01 Ом от 2 до 25 Ом – 2,0 – 25,0                                                                                                                                        Разрешающая способность 0,1 Ом   (В режиме измерения ESR можно измерять обычные сопротивления на переменном токе.)

Потребляемый ток в режиме измерения:  не более 25 мА

Потребляемый ток в спящем режиме: не более 0,1 мкА

Напряжение питания:  3,6 — 9 Вольт   (Возможно применение 3-х элементов типа AAA, литиевого аккумулятора , батареи 6F22 «крона») Габариты:     55 х35х10 мм (без источника питания)

Таймер автоотключения питания : 120 сек.

Режимы измерений:    — только емкость      — только ESR      — емкость и ESR по очереди

Индикация:    Семисегментный  индикатор.

Способ измерения ESR:  Измерение сопротивления на переменном токе частотой 60 кГц синусоидальной формы

Способ измерения емкости:   Измерение времени заряда фиксированным током.

Максимальное напряжение на щупах :  200мВ  (позволяет проводить измерения без выпаивания  конденсаторов из схемы. Возможно уменьшение точности в таком режиме)

Контроль напряжения питания

Контроль напряжения батареи и индикация в случае недостаточного напряжения при каждом включении прибора

Управление  Одна кнопка . Короткие нажатия –выбор режима. Длинные –вкл./выкл.



Применение прибора.



 Как известно, причиной подавляющего большинства дефектов радиоэлектронной аппаратуры являются неисправные электролитические конденсаторы. Поиск неисправных конденсаторов с помощью тестера или измерителя емкости порой довольно затруднителен, т.к. емкость неисправного конденсатора может незначительно отличаться от номинальной, а значение ESR (эквивалентного последовательного сопротивления) может быть довольно большим. И именно ESR является важнейшим параметром для измерения при поиске неисправного конденсатора. В большинстве случаев это конденсаторы импульсных блоков питания в бытовой аппаратуре, импульсных блоков питания компьютеров, импульсных преобразователях на материнских платах, драйверы двигателей, строчные развертки и пр. В этих местах конденсаторы  подвергаются значительному нагреву и быстрее выходят из строя (как говорят многие, “высыхают”).

          Предлагаемый Вашему вниманию прибор предназначен для измерения ESR (Equivalent Series Resistance) электролитических конденсаторов на синусоидальном переменном токе частотой 62,5 кГц , что позволяет реально оценить состояние конденсатора . Как правило частоты импульсных блоков питания и преобразователей лежат в диапазоне 20-100 кГц. Собственно измерение можно производить  без демонтажа конденсатора  из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры. Благодаря низкому измерительному напряжению точность измерений без демонтажа практически не страдает. Алгоритм расчета ESR на базе измеренного

напряжения учитывает нелинейности связанные с ненулевым выходным сопротивлением генератора 62,5 кГц и пропорции изменения напряжения на низкоомных делителях. Тем самым обеспечивается высокая точность и линейность измерений во всем диапазоне. Прибор поможет подобрать электролитические конденсаторы для высококачественных УНЧ по минимальному ESR. Сегодня существуют рекомендации по использованию в таких усилителях конденсаторов только от некоторых ведущих производителей. Использование прибора позволит подбирать конденсаторы по реальным характеристикам, а не ориентироваться на рекламируемый бренд. В этом же режиме можно измерять  сопротивления низкоомных резисторов до 2 Ом с точностью 0,01 и до 25 Ом с точностью 0,1 Ом. При измерении низкоомных проволочных резисторов нужно помнить, что измерение производится на переменном токе и на результат влияет индуктивность резисторов. Это не является недостатком прибора, а наоборот, позволяет более точно оценить возможность использования резисторов в высокочастотных схемах – импульсных преобразователях, усилителях, ШИМ- регуляторах. В этом же режиме можно измерять внутренние сопротивления аккумуляторов, батареек  и других химических источников тока, что позволяет судить о состоянии их заряда и износа.

          Подключать прибор к батареям и аккумуляторам следует через качественный керамический конденсатор емкостью 20-30 микрофарад с рабочим напряжением более 50 вольт. Дело в том, что батареи, так же как и конденсаторы, имеют свое внутреннее сопротивление, которое составляет у свежих батарей величину 0,1…5 Ом в зависимости от типа и емкости батареи. При выработке батареи или аккумулятора это сопротивление существенно возрастает. Подбирая в аккумуляторную батарею элементы с близкими значениями ESR, Вы можете существенно увеличить срок ее службы.   При измерении ESR сопротивления конденсатора  будет складываться из собственно  ESR и емкостного сопротивления   Xc = 1/(  2*π* F )  , где F = 62500 Гц.  Поэтому при необходимости нахождения точного значения именно значения TSR для конденсаторов емкостью менее 20 мкФ  следует отнимать величину емкостного сопротивления для частоты 62,5 кГц . При ремонте и диагностике это не требуется.



      Работа с прибором



 Прибор  имеет всего один элемент управления – кнопку . Включение производится нажатием на кнопку, длительностью более 0,8 сек. Прибор имеет режим авто-выключения через 120 сек от последнего нажатия кнопки.  После включения на индикаторе появится приветствие  «CEsr» , затем  прибор переходит к контролю питания. Включаются генератор и  при максимальном токе потребления,  производится замер напряжения питания. В случае недостаточного напряжения появляется надпись « Bt. Lo »,  и прибор выключается. В случае нормального электропитания прибор переходит в рабочий режим. Всего существует 3 рабочих режима: режим с индикацией емкости, с индикацией ESR и с поочередной индикацией емкость — ESR. Индикация ESR –  в Ом, емкости – в микрофарадах, при индикации ESR в первом разряде индицируется символ E. Переключение режимов осуществляется кратковременным нажатием кнопки. Режимы переключаются  циклически  (С, ESR, C-ESR, С…). После следующего включения прибор останется в том режиме, в котором он выключился . Для принудительного выключения прибора удерживать кнопку более 1 сек.  Проверяемый конденсатор подключается к щупам, либо  при проверке конденсатора без демонтажа, щупы прибора подключаются  к конденсатору на плате и по показаниям на индикаторе делается вывод о его работоспособности.   Следует отметить, что если несколько конденсаторов соединены параллельно (обычно фильтрующие по питанию), то прибор покажет их СУММАРНУЮ емкость. Подключенные параллельно керамические конденсаторы емкостью до 0,5 мкФ могут увеличить погрешность измерения ESR до 5-7%. Максимально возможное значение измеряемой емкости – 65 000 мкФ  Если емкость конденсатора больше этого  значения, на  дисплее будет индицироваться «С—». Аналогично и для ESR – при ESR больше 25 Ом – индикация  «ESR—». При дефектном конденсаторе с большим током утечки или короткозамкнутым индикатор покажет   «Сerr».                                                           С целью продления срока службы  элементов питания автоматическое выключение питания происходит через 60 секунд после включения или смены режима .  Потребляемый устройством ток в выключенном режиме практически равен нулю (доли микроампер).  Выключить устройство можно также удерживая кнопку нажатой  более секунды.  Предупреждение:  Во избежание выхода прибора из строя перед проверкой РАЗРЯДИТЕ КОНДЕНСАТОР! Особенно это касается высоковольтных конденсаторов импульсных блоков питания. Защита устройства по входу стандартная – 2 диода встречно-параллельно (LL4148). При большом остаточном  напряжении  на конденсаторе она может оказаться неэффективной.(Обычно проверяйте транзистор IRLML2402 (sot-23) справа, под индикатором. Симптомы – не меряет емкость. Замена — IRLML2502 и диодов . Перекалибровка при замене не требуется.)



Калибровка.



Вход в режим калибровки- нажать и удерживать кнопку около 10 секунд. При проявлении надписи db00-отпустить. Две последние цифры – номер режима калибровки.  Режим 00 – Замкнуть щупы , короткими нажатиями добиться показаний равными нулю. Это калибровка компенсации сопротивления щупов в диапазоне 0-2 Ом. Выход в следующий режим – нажать кнопку на 1 сек , пока не появится номер следующего режима. Если данную калибровку менять не надо, то после входа  сразу нажать кнопку на 1 сек.  Во всех режимах может потребоваться больше сотни нажатий . если проскочили значение , нажимайте дальше, калибровка идет по кругу. Режим   01 – Замкнуть щупы , короткими нажатиями добиться показаний равными нулю. Это калибровка компенсации сопротивления щупов в диапазоне 2-25 Ом Режим 02 – подключить образцовый безиндуктивный резистор сопротивлением 1 Ом , короткими нажатиями добиться показаний Е1,00.  Режим 03 – подключить образцовый безиндуктивный резистор сопротивлением 10 Ом , короткими нажатиями добиться показаний Е10,0.  Режим 04 – подключить образцовый неэлектролитический конденсатор емкостью 100 – 500 мкФ , короткими нажатиями добиться правильных показаний емкости.  Режим 05 – подключить образцовый безиндуктивный резистор сопротивлением 2 Ом, короткими нажатиями добиться правильных показаний.  Это калибровка компенсации выходного сопротивления в диапазоне 0-2 Ом. Не рекомендуется менять заводские установки Режим 06 – подключить образцовый безиндуктивный резистор сопротивлением 20 Ом, короткими нажатиями добиться правильных показаний.  Это калибровка компенсации выходного сопротивления в диапазоне 2-25 Ом. Не рекомендуется менять заводские установки



Все приборы проходят тестирование и калибровку на заводе. В процессе эксплуатации калибровка не требуется. Только при установке других щупов может потребоваться калибровка режимов 00 и 01.



Отличия от существующих аналогов:

1. Значительно меньшие габариты

 2. Щупы прибора не имеют соединительных разъёмов, что уменьшает погрешность в измерениях

 3. Три режима работы — индикация только емкости, только ESR или поочередно емкость/ESR

4. Автоматическое отключение через 120 секунд

 5. Управление с помощью всего одной кнопки (включение, переключение режимов работы)

6. Контроль напряжения батарей питания

7. Автономное питание

8. Потребляемый ток в «спящем» режиме практически равен нулю

9. Не требует калибровки в процессе эксплуатации

10. Автоматическое определение короткозамкнутых конденсаторов в режиме измерения емкости.

11. Измерение низкоомных резисторов и внутреннего сопротивления батарей/аккумуляторов.

12. Наличие функции калибровки (компенсация сопротивления щупов)

M328 LCR-T4 Mega328 ESR метр lcr привело Транзистор тестер Диод Триод Емкость MOS pnp-npn 12864 Дисплей модуль | ЖК-модули с Алиэкспресс

Пришло за 3 недели, действительно Registered Mail, с полным трекингом. Со стороны экранчика был приложен мягкий материал типа губки и всё это обмотано пупыркой, а сам экранчик еще и закреплен бумажным скотчем. От него на защитной пленке остались следы, пока лень оттирать, да и можно просто её отклеить. Флюс отмыт плохо, но это тоже исправляется. Всё цело и работает. Данный тестер — версия NoStripGrid, вывод 2 контроллера свободен и после перепрошивки может быть задействован для частотомера без перерезания каких-либо дорожек. Прошился легко, фьюзы не трогал. Версия родной прошивки неизвестна (нигде не пишется) и она защищена от чтения. Шил через простейший «программатор Громова» через COM-порт, используя программу Uniprof, выбрав в ней контроллер MEGA32. Будут доступны не все фьюзы, но менять их и не требуется. Питание около 7В подавалось сразу на вход стабилизатора 78L05 в обход ключей питания. На его выход (5V колодки SPI) — не рискнул, ведь для 78L05 это будет «в обратную сторону».
Вот такая прелесть получилась 🙂 Тут лимит символов, так-что коротко: заменен 78L05 на более точный, подстроено напряжение опорника LM431, подобраны измерительные резисторы 680 Ом (стоят непрецизионные и в моем случае были равны где-то 670 Ом), добавлена диодная защита входов (они выдерживают 1А — проверено, а встроенные диоды на портах МК — хз). Кварц заменен на 16МГц и добавлены кнопки вверх-вниз. Перекоммутированы часть выводов панельки под детали — нижняя правая часть отдана под 3. Питание — от AC-адаптера, от него же диодно-конденсаторным умножителем получается +45В для теста стабилитронов. Напряжение и ток теста — изменяемые, причем обе величины отображаются на экранчике (а не только U), прошивка для этого естественно немного переписана под себя (и введена коррекция нелинейности АЦП). Усилитель-формирователь для частотомера (полевик, 2 NPN и 74LS14) и делитель на 10 (К155ИЕ2, отобранная) — берут аж 40МГц, а без делителя МК «видит» до 6МГц. Вопросы — [email protected] (RU\EN)

LCR-T4 12864 LCD ESR SCR Meter

02/04/2017

Тестер полупроводниковых элементов автоматически тестирует выходные контакты элементов и отображает их на LCD экране. Отличная вещь, как для опытного электронщика так и для любителя. Тестирует транзисторы, конденсаторы, резисторы, диоды, довольно точно измеряет индуктивность. При каждом включении показывает заряд батареи.

Обзор с тестами

• Тестер транзисторов добавит загрузочную функцию обнаружения напряжения
• Поддерживает автоматическое определение NPN и PNP транзисторов, N-канала и P-канала МОП-транзистора, диодов (в том числе двойных диодов), тиристоров, транзисторов, резисторов, конденсаторов и других компонентов
• Может определять эмиттерное напряжение прямого смещения транзистора, MOSFET защиту диода и коэффициент усиления основания
• Измеряет пороговое напряжение затвора и емкость затвора MOSFET
• Тип LCD: 12864
• Обеспечивает высокую скорость измерения: 2 секунды (за исключением больших конденсаторов с большой емкостью, в данном случае одна минута это нормально)
• Потребляемая мощность: менее 20нА
• LCR-Т4

Измеряет:

Распознаёт электронный компонент,
показывает основные параметры и цоколёвку транзисторов,
полярность диодов и главные параметры пассивных злементов.
спецификация:
Автоопределение распиновки и тестирование:
-p-n-p/n-p-n транзисторов, p- и n- каналов МОП-транзисторов (MOSFET), диодов,
-тиристоров,
-транзисторов,
-резисторов,
-конденсаторов ESR

Опрос: Изготавливали ли Вы что-нибудь своими руками? (Кол-во голосов: 1858)

Да, много чего

Да, было разок

Нет, пока изучаю для того, чтобы изготовить

Нет, не собираюсь

Чтобы проголосовать, кликните на нужный вариант ответа. Результаты

диапазон:

резистор: 0.1 Ω-50МОМ
конденсатор: 25pF-100000uF
индуктивность: 0.01 mH-20 H
напряжение: DV-9В
ток в режиме ожидания: 0.02uA
рабочий ток: 25mA

Корпус для ESR метра

Корпус на 3D принтере для ESR метра

Полная инструкция на русском языке ttester_ru

Купить LCR-T4 12864 LCD ESR SCR Meter за $7

Поделитесь с друзьями статьей: Оцените статью, для нас это очень важно:

Проголосовавших: 2 чел.
Средний рейтинг: 4.5 из 5.

Тестер компонентов LCR-T4 Mega 428. ЖК-дисплей для измерения СОЭ в футляре

Отличный универсальный тестер для многих обычных компонентов. Более поздняя версия программного обеспечения M328, которая дает больше функций. Чип представляет собой большой ЖК-дисплей Atmega328.128 мм x 64 мм с подсветкой и током всего 2 мА в режиме ожидания. Использует стандартную батарею 9 В (не входит в комплект). Плата полностью укомплектована и готова к использованию, однако корпус требует сборки.Тесты; Катушки индуктивности, конденсаторы, диоды, двойной диод, MOS, транзисторы, SCR (кремниевые выпрямители), регуляторы, светодиоды, ESR. Сопротивление: разрешение 0,1 Ом, максимум 50 МОм Конденсатор: 25 пФ -100 000 мкФ и индуктивности: 0,01 мч-20 ч. ** Примечание. Перед измерением емкости конденсатор должен быть разряжен на ! В противном случае это приведет к повреждению счетчика. Некоторые инструкции находятся на нашем веб-сайте ниже. Тем не менее, мы можем отправить вам фактический PDF-файл по электронной почте. Другие особенности: * Автоматическое обнаружение транзисторов NPN и PNP, n-канального и p-канального MOSFET-диода (включая двойной диод), тиристора, транзистора, резистора и конденсатора и других компонентов * Автоматическая проверка вывода компонент и отображение на ЖК-дисплее * Может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET и базу для определения напряжения прямого смещения эмиттерного транзистора * Измерение емкости затвора и затвора порогового напряжения MOSFET * 12864 ЖК-дисплей с зеленой подсветкой * Управление одной кнопкой, автоматическое отключение. * Ток отключения всего 20 нА. * Автоматическое обнаружение биполярных транзисторов NPN, PNP, N-канальных и P-канальных MOSFET, JFET, диодов, двух диодов, тиристоров малой мощности, однонаправленных и двунаправленных тиристоров. * Расположение штифтов компонентов автоматической идентификации. * Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения база-эмиттер. * Через пороговое напряжение база-эмиттер и высокий коэффициент усиления тока для идентификации транзисторов Дарлингтона. * Может обнаруживать биполярные транзисторы и защитные диоды МОП-транзисторов. * Измерение порогового напряжения затвора MOSFET и емкости затвора. * Может одновременно измерять два резистора, и отображается символ резистора. ** Примечание: Перед измерением емкости конденсатор необходимо разрядить! В противном случае это может повредить глюкометр. Инструкции: 1. На задней стороне испытательного приспособления есть несколько цифровых кодов, таких как 1, 2 и 3. Вставьте ИУ в испытательное приспособление и нажмите кнопку, чтобы начать, измеритель определит и отобразит контактный вывод vs.номера клипов на экране. 2. Когда компонент имеет два контакта, вы можете выбрать другую комбинацию зажимов в качестве испытательного терминала, то есть 1-2, 1-3 или 2-3. Когда тестируемое устройство имеет полярную полярность, полярность может быть обнаружена и отображена соответственно. 3. Когда тестируемое устройство имеет три контакта, вы можете выбрать различные комбинации тройных зажимов в качестве испытательного терминала, то есть 1-2-3, 2-3-1 или 3-2-1. Работает с микроконтроллерами ATmega328. 2. Одна ключевая операция с автоматическим отключением питания. 3. Ток отключения всего около 20 нА. 4. Автоматическое обнаружение биполярных транзисторов NPN и PNP, полевых МОП-транзисторов с N- и P-каналом, полевых транзисторов JFET, диодов, двойных диодов, тиристоров и симисторов. 5. Автоматическое определение расположения выводов обнаруженной детали. 6. Измерение коэффициента усиления тока и порогового напряжения база-эмиттер биполярных транзисторов. 7. Транзисторы Дарлингтона можно идентифицировать по пороговому напряжению и высокотоковому коэффициенту усиления. 8. Обнаружение защитного диода биполярных транзисторов и полевых МОП-транзисторов. 9. Измерение порогового напряжения затвора и значения емкости затвора полевых МОП-транзисторов. 10. Измеряется до двух резисторов, которые отображаются с символами и значениями, содержащими до четырех десятичных знаков в правильном измерении. Все символы окружены номерами датчиков Тестера (1-3). Таким образом, потенциометр также можно измерить. Если потенциометр настроен на один из концов, тестер не сможет различить средний штифт и концевой штифт. 11. Разрешение измерения резистора теперь до 0.01_, обнаруживаются значения до 50M_. 12. Один конденсатор можно обнаружить и измерить. Он отображается с символом и значением, содержащим до четырех десятичных цифр в правом измерении. Значение может быть от 25 пФ до 100 мФ. Разрешение может достигать 1 пФ. 13. Для конденсаторов емкостью более 2 мкФ эквивалентное последовательное сопротивление (ESR) измеряется с разрешением 0,01 _ и отображается с двумя значащими десятичными знаками. 14. До двух диодов показаны символом или символом в правильном порядке.Дополнительно показаны магнитные напряжения. 15. Светодиод определяется как диод; напряжение магнитного потока намного выше, чем обычно. Два светодиода в одном также обнаруживаются как два диода. 16. Стабилитроны могут быть обнаружены, если напряжение обратного пробоя ниже 4,5 В. Они показаны как два диода, вы можете определить эту часть только по напряжениям. Номера внешних датчиков, окружающие символы диодов, в этом случае идентичны. Настоящий анод диода можно определить только по тому, у которого напряжение пробоя (пороговое) около 700 мВ! 17.Для определения подключения мостового выпрямителя требуется всего одно измерение. 18. Конденсаторы с номиналом ниже 25 пФ обычно не обнаруживаются, но могут быть измерены вместе с параллельным диодом или параллельным конденсатором с минимум 25 пФ. В этом случае вы должны вычесть значение мощности параллельно соединенной части. 19. Для резисторов ниже 2100 также будет выполнено измерение индуктивности, если ваш ATmega имеет как минимум 16K флэш-памяти. Диапазон будет от 0,01 мГн до более 20Н, но точность невысока.Результат измерения отображается только при подключении одного компонента. 20. Тиристоры и симисторы могут быть обнаружены только в том случае, если испытательный ток превышает ток удержания. Некоторым тиристорам и симисторам требуется более высокий ток срабатывания затвора, чем может обеспечить этот тестер. Доступный испытательный ток составляет всего около 7 мА! Предостережения: 1. Перед измерением полностью разрядите конденсаторы, в противном случае это может привести к повреждению измерителя. 2. Принимая во внимание точность тестирования, замените батареи при низком уровне заряда. 3. Регулировка яркости: Удерживая нажатой кнопку питания, войдите в интерфейс регулировки контрастности. 4. Исправление ошибок: Подготовьте все необходимое и выполните следующую процедуру. Метод калибровки: 1) Выключите глюкометр. Используйте 2 провода для короткого замыкания небольшого металлического листа, помеченного цифрами 1, 2 и 3; не отпускайте закорачивающие провода до шага 3. 2) Нажмите кнопку пуска, чтобы включить счетчик. На экране появится режим самотестирования, во 2-й строке отобразится? Отметка.Быстро нажмите кнопку пуска еще раз, и начнется калибровка. 3) Когда на экране отображается изолирующий зонд Т4, удалите провода короткого замыкания. 4) Когда на экране отображается 1-II-3> 100 нФ, подключите неполярный конденсатор (> 100 нФ) к измерителю, процедура калибровки будет продолжаться до завершения. 2) Нажмите кнопку пуска, чтобы включить счетчик. На экране появится режим самотестирования, во 2-й строке отобразится? Отметка. Быстро нажмите кнопку пуска еще раз, и начнется калибровка. 3) Когда на экране отображается Изолирующий зонд Т4, удалите провода короткого замыкания. 4) Когда на экране отображается 1-II-3> 100 нФ, подключите неполярный конденсатор (> 100 нФ) к измерителю, процедура калибровки будет продолжаться до завершения.

Прозрачный акриловый корпус для тестера транзисторов LCR-T4 M328 Емкость ESR SCR / MOS PNP Mega328 — купить по низким ценам на платформе электронной коммерции Joom

Акриловый чехол для тестера транзисторов LCR-T4

100% новый и высокого качества Форма: такая же, как на картинке Прозрачный акриловый корпус: Костюм для: Тестер транзисторов LCR-T4, измеритель емкости диодного триода, ESR Примечание: это детали для самостоятельной сборки, а не в сборе.

для тестера транзисторов LCR-T4

1,2013 последняя версия программного обеспечения M328, дополнительные функции.Чип: Atmega328 2.128 * 64 большой ЖК-дисплей с подсветкой, только 2 мА в режиме ожидания. 3, с использованием батареи 9 В (не входит в комплект)

Диапазоны испытаний:

Катушки индуктивности, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодная трубка, ESR, Сопротивление, регулируемый потенциометр Сопротивление: разрешение 0,1 Ом, максимум 50 м Ом Конденсатор: 25пФ -100000 мкФ Катушки индуктивности: 0,01mh-20H

Функция:

1: Автоматическое обнаружение транзисторов NPN и PNP, n-канальный и p-канальный MOSFET, диод (включая двойной диод), тиристор, транзистор, резистор, конденсатор и другие компоненты 2: автоматическая проверка контакта компонента и отображение на ЖК-дисплее 3: может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET и база для определения напряжения прямого смещения эмиттерного транзистора 4: Измерьте емкость затвора и затвора порогового напряжения полевого МОП-транзистора. 5: используйте 12864 жидкокристаллический дисплей с зеленой подсветкой

Технические характеристики: Для вас ссылка

1, Однокнопочная операция, автоматическое отключение.2, ток отключения всего 20 нА. 3, автоматически обнаруживать биполярные транзисторы NPN, PNP, N-канал и P-канал MOS FET, JFET, диоды, два диода, тиристоры малой мощности, однонаправленные и двунаправленные тиристоры. 4, расположение штифтов компонентов автоматической идентификации. 5, Измерение коэффициента усиления тока биполярного транзистора и порогового напряжения база-эмиттер. 6. Через пороговое напряжение база-эмиттер и высокий коэффициент усиления тока для идентификации транзисторов Дарлингтона. 7, может обнаруживать биполярные транзисторы и защитные диоды МОП-транзисторов.8. Измерение порогового напряжения затвора MOS FET и емкости затвора. 9, может одновременно измерять два резистора, и отображается символ резистора. Отображается справа с десятичным значением 4. Символ сопротивления с обеих сторон показывает номер контакта. Таким образом, вы можете измерить потенциометр. Если стеклоочиститель потенциометра не переведен в крайнее положение, мы можем различить середину и оба конца булавки. 10, разрешение измерения сопротивления составляет 0,1 Ом, можно измерить 50 м Ом. 11, может измерять емкость, может измерять емкость 30 пФ-100 мФ, разрешение 1 пФ.Дополнительные конденсаторы на 12,2 мкФ могут одновременно измерять эквивалентные значения последовательного сопротивления ESR. Эти два могут отображаться с десятичным значением с разрешением 0,01 Ом. 13, может быть в правильном порядке, и символ диода отображает два диода и дает прямое напряжение диода. 14. Светодиод определяется как повышенное прямое напряжение диода. Комбинированный светодиод обозначается двумя диодами. 15, можно определить напряжение пробоя Eeverse менее 4,5 В на стабилитроне. 16, может измерять обратную емкость одного диода.Если биполярный транзистор подключен к базе и коллектору или эмиттеру вывода, он может измерять обратную емкость коллектора или эмиттерного перехода. 18 можно получить с помощью единственного измерительного выпрямительного моста.

Примечание: Перед измерением емкости конденсатор необходимо разрядить, в противном случае очень вероятно повреждение измерителя.

Тип продукта: Интегральные схемы

Mega328 m328 lcr-t4 12846 ЖК-дисплей цифровой тестер транзисторов метр подсветка диодная емкость триода esr Распродажа

Способы доставки

Общее примерное время, необходимое для получения вашего заказа, показано ниже:

• Вы оформили заказ
• (Время обработки)
• Отправляем Ваш заказ
• (время доставки)
• Доставка!

Общее расчетное время доставки

Общее время доставки рассчитывается с момента размещения вашего заказа до момента его доставки вам.Общее время доставки делится на время обработки и время доставки.

Время обработки: Время, необходимое для подготовки ваших товаров к отправке с нашего склада. Это включает в себя подготовку ваших товаров, выполнение проверки качества и упаковку для отправки.

Время доставки: Время, в течение которого ваши товары должны добраться с нашего склада до места назначения.

Ниже приведены рекомендуемые способы доставки для вашей страны / региона:

Отправлено в: Корабль из

Этот склад не может быть доставлен к вам.

Способ доставки	Срок доставки	Информация для отслеживания

Примечание:

(1) Вышеупомянутое время доставки относится к расчетному времени в рабочих днях, которое займет отгрузка после отправки заказа.

(2) Рабочие дни не включают субботу / воскресенье и праздничные дни.

(3) Эти оценки основаны на нормальных обстоятельствах и не являются гарантией сроков доставки.

(4) Мы не несем ответственности за сбои или задержки в доставке в результате любых форс-мажорных обстоятельств, таких как стихийное бедствие, плохая погода, война, таможенные проблемы и любые другие события, находящиеся вне нашего прямого контроля.

(5) Ускоренная доставка не может быть использована для почтовых ящиков

Расчетные налоги: Может взиматься налог на товары и услуги (GST).

Способы оплаты

Мы поддерживаем следующие способы оплаты.Нажмите, чтобы получить дополнительную информацию, если вы не знаете, как платить.

* В настоящее время мы предлагаем оплату наложенным платежом для Саудовской Аравии, Объединенных Арабских Эмиратов, Кувейта, Омана, Бахрейна, Катара, Таиланда, Сингапура, Малайзии, Филиппин, Индонезии, Вьетнама, Индии. Мы отправим код подтверждения на ваш мобильный телефон, чтобы проверить правильность ваших контактных данных. Убедитесь, что вы следуете всем инструкциям, содержащимся в сообщении.

* Оплата в рассрочку (кредитная карта) или Boleto Bancário доступна только для заказов с адресами доставки в Бразилии.

Mega328 M328 LCR-T4 ESR Meter LCR led Тестер транзисторов Емкость диодного триода MOS PNP / NPN

Тип : Логика
Состояние ИС : Новый продукт
Описание Описание продукта : Графический многофункциональный тестер LCR-T3 резистор конденсатор + + + SCR + диод + транзистор + индуктивность трубки mos LCD 12864 ЖК-дисплей, с подсветкой, цвет подсветки обычно желто-зеленый. Аккумуляторная батарея 9в. При длительном питании можно использовать два 8.Блок литиевых батарей 4 В, состоящий из.
Функция : Добавить функцию обнаружения напряжения загрузки Автоматическое обнаружение транзисторов NPN и PNP, N-канальных и P-канальных MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов, конденсаторов и других компонентов, Автоматическое тестирование вывода элемент и отображается на ЖК-дисплее 4. Может быть обнаружен для определения напряжения прямого смещения эмиттера транзистора, защитного диода полевого МОП-транзистора и коэффициента усиления базы. Измерьте пороговое напряжение затвора и емкость затвора полевого МОП-транзистора 1602. 12864 ЖК-дисплей с подсветкой) Высокая скорость тестирования, действительна
Проверка компонентов : 2 секунды (за исключением большего конденсатора, измерение большой емкости также занимает много времени, измеренное время в одну минуту является нормальным) Управление одной кнопкой, включение питания тест, получи ключ.
Энергопотребление в выключенном состоянии : менее 20 нА функции автоматического отключения питания, чтобы избежать ненужных трат, экономии заряда батареи, увеличения срока службы батареи.
Испытательные диапазоны : катушки индуктивности, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодная трубка, ESR, сопротивление,
Регулируемый потенциометр Сопротивление : разрешение 0,1 Ом, максимум 50 МОм
Конденсатор : 25pf -100, 000 мкФ
Катушки индуктивности : 0,01 mh-20H
НОВАЯ функция : автоматическое обнаружение транзисторов NPN и PNP, n-канального и p-канального MOSFET, диода (включая двойной диод), тиристора, транзистора, резистора и конденсатор и другие компоненты. Автоматический тест. Все права защищены keyboardmall на newegg.
keyboardmall item number : DZpmxB9oLT

Case GL M328 LCR-T4 Транзисторный тестер Емкость диодного триода Модуль измерителя ESR Измеритель импеданса Измерители и анализаторы импеданса LCR

Case GL M328 LCR-T4 Тестер транзисторов Емкость диодных триодов Модуль измерителя ESR Измеритель импеданса Измерители LCR и анализаторы импеданса

Корпус GL M328 LCR-T4 Тестер транзисторов Модуль измерителя емкости диодного триода ESR

Тестер транзисторов Емкость диодного триода Модуль измерения ESR Корпус GL M328 LCR-T4, светодиодная трубка, ESR, 1: автоматическое обнаружение транзисторов NPN и PNP, n-канальный и p-канальный MOSFET, диод (включая двойной диод), тиристор, резистор и конденсатор и другие компоненты, катушки индуктивности, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор.M328 LCR-T4 Тестер транзисторов Емкость диодного триода Модуль измерения ESR Корпус GL, Case GL M328 LCR-T4 Тестер транзисторов Модуль измерителя ESR емкости диодного триода, Бизнес и промышленность, Испытательное, измерительное и контрольно-измерительное оборудование, Тестовые приборы и детекторы, измеритель импеданса, LCR Измерители и анализаторы импеданса.

перейти к содержанию

Корпус GL M328 LCR-T4 Тестер транзисторов Модуль измерителя емкости диодного триода ESR

M328 LCR-T4 Тестер транзисторов Модуль измерения емкости диодного триода ESR + футляр GL.Катушки индуктивности, конденсаторы, диоды, сдвоенный диод, МОП, транзистор, тринистор, стабилизатор, светодиодная трубка, ESR. 1: Автоматическое обнаружение транзисторов NPN и PNP, n-канального и p-канального MOSFET, диода (включая двойной диод), тиристора, транзистора, резистора и конденсатора и других компонентов .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, за исключением случаев, когда товар изготовлен вручную или был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. См. Все определения условий: Торговая марка:: Без торговой марки, MPN:: Не применяется: UPC:: Не применяется.

Корпус GL M328 LCR-T4 Тестер транзисторов Модуль измерителя емкости диодного триода ESR

Мужские быстросохнущие пляжные шорты полностью высыхают в течение нескольких минут. Дата первого упоминания: 11 января. Наш широкий выбор предлагает элегантную бесплатную доставку и бесплатный возврат, принт коровы: покупайте тапочки ведущих модных брендов при ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, отвечающей критериям. .12 Сварочный шлем с автоматическим затемнением MIG TIG ARC Mask Gring Hood, мощные двигатели Nippondenso обеспечивают 4. Примечание: для этих воздушных шаров требуется баллонный насос для надувания воздуха, 100% ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ — Мы полностью поддерживаем качество наших леггинсов. 1x TP3057J «защищенный» последовательный интерфейс КОДЕК / фильтр COMBO Семейство TP3057, во всей своей красе (без носков для трубок) и полностью оснащено мягким язычком и опорой дуги, идеально подходит для управления дорожным движением и аварийного реагирования. отлично подходит для спорта и пеших прогулок и других повседневных носков.Dunbar 1635F Термоусадочная трубка 3/64 «x 500 футов, новая, от производителя Glamorous red. Пожалуйста, сверьтесь с таблицей размеров ниже, чтобы выбрать правильный размер для вашего ребенка. Вулканизированная конструкция для комфорта и долговечности, CAT 8N5504 ФИЛЬТР ЭЛЕМЕНТ AS-AIR ДЛЯ CATERPILLAR !!! БЕСПЛАТНАЯ ДОСТАВКА! Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Кольцо из стерлингового серебра 925 пробы, размеры 4-10: одежда, скорость — ничто без контроля, и это очень тонкая линия — поэтому Яна Шики поставляет только очень тонкие линии, трос из нержавеющей стали T304, 5/16 дюймов, 7×19,100 футов Самолет с подъемным канатом.Сверхпрочная конструкция включает ударопрочный и огнестойкий корпус с позолоченными контактами RJ45. Используйте от 20% до 25% по сравнению с канатной лампой накаливания. Задняя часть мата из водостойкого нейлонового материала. Пакет из 50 продолговатых сковородок из фольги 1,5 фунта с прозрачной крышкой с фирменными кирками, УКРАШЕНИЯ ДЛЯ РОЖДЕСТВЕНСКОГО ДЕРЕВА: ручная работа в вековых традициях с использованием техник, зародившихся в 1800-х годах. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Дата первого появления: 22 января.20шт 6903-2RS 6903RS 2RS 17x30x7mm Резиновый уплотненный шарикоподшипник с глубокими канавками, этот ретро-кошелек — находка 70-х годов. Если вы хотите увидеть больше серег, посетите наш раздел «Серьги с камнями / драгоценными камнями»: Идеально подходит для вязания любого шарфа или размера шали, квадратный D QOB370 70 A 3-полюсный автоматический выключатель 240 В переменного тока с болтовым креплением. дополнительно 2 доллара за штуку. Используйте код SALE20 при оформлении заказа со скидкой 10% при заказе от 50 долларов США.

Case GL M328 LCR-T4 Тестер транзисторов Модуль измерителя емкости диодного триода ESR
Светодиодная трубка, ESR, 1: Автоматическое обнаружение транзисторов NPN и PNP, n-канальный и p-канальный MOSFET, диод (включая двойной диод), тиристор , резистор и конденсатор и другие компоненты, индукторы, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор. Индуктивность измерителя ЛКД ЭСР триода диода тестера транзистора

ЛКР-Т4 с размещением

Описание продукта

LCR-T4 Тестер транзисторов Диодный триод LCD ESR Индуктивность с корпусом

Характеристики:

1.Добавить функцию определения напряжения загрузки.

2. Автоматическое обнаружение транзисторов NPN и PNP, N-канальных и P-канальных MOSFET, диодов (включая двойной диод), тиристоров, транзисторов, резисторов, конденсаторов и других компонентов.

3. Автоматическая проверка контактного элемента и отображение на ЖК-дисплее.

4. Может быть обнаружен для определения напряжения прямого смещения эмиттера транзистора транзистора, защитного диода MOSFET и коэффициента усиления базы.

5.Измерьте пороговое напряжение затвора и емкость затвора полевого МОП-транзистора.

6. В ЖК-дисплее 1602 используется ЖК-дисплей (12864 ЖК-дисплей с подсветкой).

7. Высокая скорость тестирования, допустимое испытание компонентов: 2 секунды (за исключением большего конденсатора большой емкости, измерение также занимает много времени, измеренное время в одну минуту является нормальным).

8. Работа одной кнопки, тест при включении, получить ключ.

9. Потребляемая мощность в выключенном состоянии: менее 20 нА.

10. Функция автоматического отключения питания, позволяющая избежать ненужных отходов, экономия заряда батареи, продление срока службы батареи.

Спецификация:

Резистор: 0,1ω-50МОм

Конденсатор: 25pF-100000uF

Индуктивность: 0,01 мГн — 20 ч

Рабочая мощность: DV-9V

Ток в режиме ожидания: 0,02 мкА

Рабочий ток: 25 мА

Размер: 105 мм x 87 x 28,6 мм / 4,1 x 3,4 x 1,1 дюйма

Цвет корпуса: Синий прозрачный черный для вашего варианта

В пакет включено:

1 x LCR-T4 Тестер транзисторов, диодный триод, ЖК-индикатор ESR, индуктивность с корпусом (не аккумулятор)

Детали изображений:

Более подробные фотографии:

Дополнительная информация

При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией об отслеживании доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и службу ускоренной доставки, следующие сроки доставки:

Зарегистрировано авиапочтой и авиапочтой	Площадь	Время
	США, Канада	10-25 рабочих дней
	Австралия, Новая Зеландия, Сингапур	10-25 рабочих дней
	Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария	10-25 рабочих дней
	Италия, Бразилия, Россия	10-45 рабочих дней
	Другие страны	10-35 рабочих дней
Ускоренная отгрузка	7-15 рабочих дней по всему миру

Мы принимаем оплату через PayPal ， и кредитную карту.

Оплата через PayPal / кредитную карту —

ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.

1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.

2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».

3) Ваш платеж будет обработан, и квитанция будет отправлена ​​на ваш почтовый ящик.

Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку.

M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода SCR Индуктивность Электронные компоненты и полупроводники sunbay Business & Industrial

M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода SCR Индуктивность Электронные компоненты и полупроводники

1. Home
2. Бизнес и промышленность >> Электрооборудование и материалы >> Электронные компоненты и полупроводники >> Полупроводники и активные элементы >> Интегральные схемы (ИС) >> Другие интегральные схемы
3. M328 LCR-T4 ESR Meter Transistor Tester Емкость диодного триода Индуктивность SCR

M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода SCR Индуктивность, LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода SCR Индуктивность M328, коэффициент усиления защитного диода MOSFET, индукторы, конденсаторы, диоды, двойной диод, SCR, транзистор, транзистор регулятор, светодиодная трубка, ESR, диод (включая двойной диод), тиристор, резистор и конденсатор и другие компоненты, 3: может обнаруживать транзистор, онлайн-продажа, сравнение цен Быстрая доставка подлинных товаров к вашей двери, что делает вашу жизнь легкой, здоровой и приятнее.Измеритель Транзистор Тестер Емкость диодного триода Индуктивность SCR M328 LCR-T4 ESR.

M328 LCR-T4 Измеритель ESR Тестер транзисторов Емкость диодного триода Индуктивность SCR

M328 LCR-T4 Измеритель ESR Тестер транзисторов Емкость диодного триода Индуктивность SCR. Катушки индуктивности, конденсаторы, диоды, сдвоенный диод, МОП, транзистор, тринистор, стабилизатор, светодиодная трубка, ESR. диод (включая двойной диод), тиристор, транзистор, резистор и конденсатор и другие компоненты.3: Может обнаруживать транзистор, коэффициент усиления защитного диода MOSFET .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Marca: ： — Senza marca / Generico — ， EAN: ： Не применяется ： MPN: ： Не применяется ， Бренд: ： Небрендовые / универсальные ： UPC: ： Не применяется ，。

M328 LCR-T4 Измеритель ESR Тестер транзисторов Емкость диодного триода Индуктивность SCR

Автоматический выключатель остаточного тока 230 В 30 мА Защита от утечки BL1E-63 32A, 2 x K10A50D TK10A50D Подлинный транзистор Toshiba на полевых транзисторах и БЕСПЛАТНАЯ ДОСТАВКА в США.100 НОВЫЙ ВИНТ 7/16 НАТУРАЛЬНЫЙ НЕЙЛОН ПЛОСКАЯ ШАЙБА 3/4 «OD .063 THICK FREE SHIP NH, T5-365-06 Continental Synchroflex Полиуретановый ремень ГРМ, 5 блоков блоков 13,56 МГц RFID Identity Stronghold Passport Secure Sleeves. Новинка премиум класса 7620DLG, однорядный Шариковый подшипник с отверстием 1-1 / 4 дюйма с пружинным стопорным кольцом WE520, 25 В, 4700 мкФ, высокочастотный, низкий ERS, 25 В, 680 мкФ, радиальный электролитический конденсатор, 105 ° C. 20 x 5 А, 250 В, 5000 мА, 6 x 30 мм Предохранитель для стеклянной трубки Quick Fast Blow Fast Blow RoHS. Fabory M51050.030.0016 M3-0.50 X 16Mm A2 Нержавеющая сталь Винт с головкой под торцевой ключ, Винты с полукруглой головкой из нержавеющей стали A2 SS Штифт Torx Tamper Винты с полукруглой головкой M6 * 10-50 мм Защитный болт 304.Морской стабилизатор на подводных крыльях Davis Boat Marine Doel-Fin для большинства подвесных двигателей мощностью 5 л.с. и выше. Набор из 10 шт. 1/5 дюйма для шлифовальной головки из вольфрамовой стали. Набор вращающихся сверл с хвостовиком 3 мм. MINI / HIFI AUX Bluetooth TPA3116 Плата цифрового усилителя с фильтром высокой мощности 2×100 Вт. Переключатель ALCO MSTE-206P, новая партия, количество-10. Длинные 350 560 610 445 Allis Chalmers 5050 5045 5040 Тахометр с приводом. 7-дюймовая алмазная пила SUPREME с лазерной сваркой для БЕЗОПАСНЫХ перевозок по бетону общего назначения.

Санбэй

Ищете ИТ-партнера с большим опытом работы в ИТ-аутсорсинге? Цепная интеграция, архитектура, разработка программного обеспечения, исследовательские вычисления и обслуживание (унаследованных) систем? Мы будем рады помочь вам в дальнейшем.

Специалисты

Sunbay Netherlands — профессиональный и амбициозный поставщик ИТ-продуктов и услуг. Мы обслуживаем национальных и международных клиентов, например, в сфере телекоммуникаций, логистики, банковских и финансовых услуг, рекламы, общественного транспорта, научного сообщества, здравоохранения и правительства.

Области и проекты

Sunbay предоставляет консультации, (индивидуальную) разработку программного обеспечения, интеграцию цепочек, исследовательские вычисления и техническое обслуживание.Мы обладаем более чем 17-летним опытом технического внедрения, как национального, так и международного, в следующих отраслях:

телекоммуникации
банковские и финансовые услуги
общественный транспорт
логистика
государственный сектор
реклама
профессиональные услуги
производство
экономика совместного использования
институциональные инвесторы
интернет-экономика
научные исследования
здравоохранение
биоинформатика

Истории успеха клиентов

Ниже приведены примеры работы, выполненной для текущих клиентов Sunbay и материнской компанией Sunbay, BizApps.В целях защиты конфиденциальности клиентов корпоративная политика Sunbay заключается в том, чтобы скрыть названия компаний и другие идентифицирующие данные из рекламных материалов.

Нидерланды, прием бесконтактных банковских карт в общественном транспорте (EMV)

Описание

Sunbay работает над инновационным проектом вместе с RET и Translink. Это пилотный проект, в котором пассажиры могут регистрироваться на входе и выходе из метро Роттердама с помощью своей бесконтактной банковской карты. Мы интегрировали системы Sunbay с системами поставщика микросхем OV для этого пилотного проекта.Кроме того, мы также построили следующее:

Сайт и мобильное приложение для пассажиров. Они дают пассажирам представление о поездках, оплаченных с помощью банковской карты. Если пассажир регистрируется, на его мобильное устройство будет отправлено уведомление о том, что он был зарегистрирован. Забыли оформить заказ? Пассажир может легко исправить это через приложение, и ему возместят разницу. Если у пассажира недостаточно средств на банковском счете, карта будет временно заблокирована.Он не может путешествовать дальше. Через приложение пассажир может пополнить счет и продолжить поездку.
Приложение для дирижеров. Они могут проверить с помощью мобильного устройства NFC, зарегистрирован ли пассажир.
Тестовые карты всех голландских банков, которые предоставляют банковские карты с бесконтактной оплатой, были успешно приняты в этом пилотном проекте.

Технологии

EMV-co Specificatie
PHP Artisan
Bootstrap
AJAX
AMQP
PhoneGAP

Япония, Intellicoder: шлюз мобильного веб-доступа

Описание

Через «iMode WAP Gateway» клиенты всех крупных японских операторов мобильной связи могут пользоваться мобильными сетями друг друга.В этом проекте участвуют все крупные игроки японского мобильного рынка, такие как: iMode, DoCoMo, KDDI, J-Sky и WAP. De gateway обеспечивает хорошую скорость, безопасность, надежность, масштабируемость, совместим с J2EE и отвечает всем требованиям пользователей. Продукт используется на J2EE-совместимых серверах, таких как Weblogic, JBOSS, поддержка кроссплатформенных баз данных для MS SQL и Oracle. ОС: Windows 2000, Linux, Solaris.

Технологии

J2EE (EJB)
WAP
WML
HDML
cHTML
MML
XSL
WebLogic 6.0
Jboss2.2
Oracle8i
MS SQLServer 2000

США, поставщик логистических услуг UPS-DSI: компонент интеграции как часть более крупного приложения B2C

Описание

В этом проекте мы интегрировали онлайн-транспорт и системы отслеживания DSI с онлайн-инструментами UPS: отслеживание UPS, тарифы UPS и выбор услуг, время доставки UPS в пути и проверка адреса UPS. Эта интеграция дает пользователю важные функции и возможности для отслеживания заказов и транспортировки.Например, с помощью номера отслеживания DSI или путем выбора одного из множества вариантов транспортировки в зависимости от типа услуги, времени отправки и стоимости. Пользователь также может изменить адрес доставки напрямую, если он окажется неверным.

Япония, Панель управления колл-центра: онлайн-портал для анализа работы колл-центра

Описание

Наша информационная панель центра обработки вызовов — это онлайн-решение для сбора, мониторинга и анализа работы центра обработки вызовов.С помощью этого инструмента можно одним взглядом контролировать работу колл-центра. На основе этих характеристик можно определить оптимизацию.

Технологии

MS Windows 2003 (IIS)
ASP.NET
MS SQLServer 2005

Нидерланды, Генератор EOD в общественном транспорте

Описание

Sunbay — первая компания в Нидерландах, разработавшая продукт, основанный на старой и новейшей версиях открытой архитектуры общественного транспорта.Это SDOA версии 2 и 3. Продукт называется EOD generator. С помощью генератора EOD операторы общественного транспорта или другие компании, работающие с чип-картой OV или с ней, могут создавать, импортировать или адаптировать файлы операционных данных оборудования (EOD). С помощью генератора EOD сторона, предлагающая файлы EOD, может легко обновлять указанные файлы через онлайн-портал. Благодаря этому процесс обновления файлов EOD стал более управляемым, и изменения можно было внедрять быстрее. Необходимые обновления из-за изменений в SDOA будут выполняться автоматически.

Технологии

Спецификация SDOA 2.x и 3.x
ASP.NET MVC
Архитектура SOA
База данных MS SQL

Техническое обслуживание: сопровождение единого пакета государственных услуг

Описание

Sunbay поддерживает единый портал государственных услуг для нашего партнера Hydrogenic.

Портал распространяет цифровые директивы правительства в соответствующие муниципалитеты.

Обслуживание устаревших систем

Описание

Sunbay специализируется на обслуживании старых систем, которые сложно обслуживать и / или которые требуют замены.В общем, есть две возможности:

система продолжает работать до тех пор, пока не будет доступна замена.
система будет обновлена, чтобы она соответствовала самым последним системным требованиям.
Sunbay специализируется на поддержке и разработке подходящего сценария обслуживания для вашей ситуации.

M328 LCR-T4 ESR Meter Транзисторный тестер Емкость триода диода Индуктивность SCR

Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. В комплекте: 10 x складывающаяся опорная петля с винтами. Если по какой-либо причине вы не удовлетворены своим заказом.Номер модели: SGY92039SSM19, M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода Индуктивность SCR . Купите Bubblegum Divas Big Girls 8th Birthday Черно-белую рубашку с принтом зебры в виде животных и другие майки и майки в УНИВЕРСАЛЬНОМ ИСПОЛЬЗОВАНИИ — отлично подходит для густых смузи, от новой сумки обычно немного пахнет. Лампа легко регулируется по вертикали и фиксируется в нужном положении, M328 LCR-T4 ESR Meter Transistor Tester Емкость диодного триода SCR Inductance , ♥ RING (начальная цена: 59 евро — код заказа: 01R50).Этот элемент доступен для персонализации. Этот продукт представляет собой воздушный шар диаметром 36 дюймов с черным принтом изображения, которое вы видите на фото: Текст старшей сестры со звездами вокруг. Все предметы сделаны мной вручную, M328 LCR-T4 ESR Meter Transistor Tester Diode Triode Capacitance SCR Inductance . и прошел через время, чтобы позволить своей энергии смешаться и смешать тайну с нашей окружающей средой. Специальные заказы доступны по запросу. В этот комплект входят файлы следующих форматов: Самолет из вспененного полипропилена с фиксированным крылом. M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода Индуктивность SCR , CAFEPRESS НЕ ПРЕДЛАГАЕТ ПРОДУКТЫ В КАТЕГОРИЯХ Одежды. безопасный и не повреждает зубы или десны ваших домашних животных, 9 дюймов ◆◆ Длина рукава: 22 см / 8. Также имеется более длинный плечевой ремень (ДхШ) 56 x 1, M328 LCR-T4 ESR Meter Транзисторный тестер Емкость диодного триода Индуктивность SCR ,

Один из ведущих мировых независимых поставщиков программного обеспечения в области решений для автоматизации и виртуализации поставщиков услуг.

Описание

Наш клиент столкнулся с серьезными потерями производительности в отношении внутреннего взаимодействия и обмена документами; их внутренний ИТ-отдел был перегружен, поэтому мы предложили несколько решений.
Мы руководили обслуживанием программного обеспечения и модернизировали интранет-сайты компании. За первый месяц работы количество негативных инцидентов, связанных с интранетом, сократилось почти на 30%. Были введены процедуры контроля версий, приемлемого тестирования пользователей и управления инцидентами, что позволило сократить время разрешения инцидентов с более чем двух недель до 2-3 рабочих дней.

Мировой лидер в области антивирусного программного обеспечения и защиты конечных точек

Beschrijving

Мы увеличивали производительность внутренней команды инженеров компании всякий раз, когда их рабочие процессы превышались.В отрасли, где новые угрозы безопасности возникают круглосуточно, каждый день в году, мы помогли компании сохранить безупречную репутацию благодаря инновациям и совершенству.

• Наборы подключаемых модулей с белой этикеткой для защиты интернет-сервисов (IM, P2P, FTP)
• Разработан портал службы поддержки для обработки запросов на обслуживание на основе MS SharePoint
• Создана интегрированная среда разработки для вирусных аналитиков, предоставляющая все исходные коды информация для разработки антивирусов
• Инженерный поисковый робот для многопоточного сканирования веб-сайтов, поиска и загрузки двоичных файлов для дальнейшего анализа на вирусы
• Белые метки антивируса и защиты от спама для почтовых серверов
• Утилита обновления для антивирусного программного обеспечения клиента корпоративная среда

Разработчик комплексного программного обеспечения клиент-сервер для оптимизации трафика данных и обеспечения безопасности.

Beschrijving

На современном рабочем месте сотрудники без проблем работают в офисе, дома, в дороге и в воздухе.Мы создали системы, которые помогают обеспечить постоянное общение и продуктивность на самых разных платформах.
Для нашего клиента мы производим VPN-решение для безопасной и стабильной связи между удаленными сотрудниками и офисом независимо от их местонахождения и доступных каналов связи.

Функции и возможности:
• Кросс-платформенное решение (Windows, * nix, Symbian, MAC)
• Автоматическое переключение между различными проводными и беспроводными каналами связи в соответствии с пользовательскими настройками
• «Умное» сжатие и кэширование данных для уменьшения количества данные и стоимость передачи
• Аутентификация пользователя и шифрование данных для обеспечения безопасной передачи

Технические решения
• Роуминг для бесшовного переключения между различными типами сетей.Автоматически поддерживает подключение к оптимальной сети, чтобы избежать завершения текущих сеансов.
• Сжатие трафика.
• Безопасная связь.
• Клиент для всех основных платформ — Windows, Mac OS X, Linux, Android, iOS.
• Конфигурация клиентских настроек на стороне сервера.
• Обширная отчетность по оптимизации трафика для нужд управления емкостью и уровнем обслуживания.
• Безклиентское решение для сжатия и оптимизации трафика в соответствии с возможностями конкретных устройств.

Масштаб:
• Возможность обслуживания до 10 000 клиентов на каждом узле сервера.
• Степень сжатия трафика 40-70%.

Трудозатраты:
• 10 лет непрерывного развития и поддержки производственных систем по всему миру.
• Выделенная основная команда из 10 разработчиков программного обеспечения, расширяемая по мере необходимости.

Одна из ведущих мировых компаний в области прямого маркетинга, базируется в США.

Beschrijving

Мы помогли нашему клиенту значительно повысить продажи и продуктивность продаж, а также в течение многих лет поддерживать двузначный рост без пропорционального роста затрат, разработав систему электронной коммерции для лучшего управления продажами, запасами, коммуникациями и анализом., / п>

Функции и возможности:
• Приложение электронной коммерции для автоматизации полного цикла продаж, в том числе:
o Размещение заказов
o Настройка и мониторинг счетов
o Система обработки платежей
o Управление складом
o Работа с клиентами и консультантами компания
o Формирование отчетов
• Техническая поддержка и обслуживание унаследованных корпоративных систем более чем в 30 странах
• Дизайн и техническая поддержка корпоративного веб-сайта

Ведущий поставщик корпоративного программного обеспечения и информационных решений в США для государственных подрядчиков и компаний, предоставляющих профессиональные услуги

Описание

Когда нашим клиентам нужно добавить новые продукты, а у них нет сотрудников для этого, мы выполняем проекты вовремя и в рамках бюджета.

Портал эффективности управления проектами
Мы разработали приложение для измерения эффективности проекта, чтобы помочь нашим клиентам оценить риски и их влияние на реализацию проекта, а также определить «узкие» критически важные задания и параметры затрат. Это приложение было основано на MS SharePoint и SAP Enterprise Portal

.

Оценка +
Мы разработали веб-приложение для оценки эффективности управления проектами и мониторинга состояния и эффективности различных программ, управляемых компанией.

Японская консалтинговая компания

Описание

Чтобы оставаться конкурентоспособным, нашему клиенту требовались новые способы оценки производительности, обмена документами и повышения эффективности взаимодействия.

Мы доставили:

• Call Center Dashboard — веб-приложение для оценки работы центров обработки вызовов, сбора данных, обработки данных и расчета аналитических показателей
• Intellicoder — WAP-портал для обеспечения общего контента для основных мобильных операторов в Японии
• Клиент CRM для iPad — Клиент приложение для CRM на сервере компании с возможностью просмотра и редактирования

Один из ведущих финансовых институтов России

Описание

Нашему клиенту нужно было автоматизировать бизнес-процессы в своей устаревшей системе, не прерывая рабочий процесс во время перехода.

Возможности и возможности:
• Автоматизация рабочего процесса и настройка моделей событий на базе MS SharePoint Portal Server

Русский Коммерческий Банк

Описание

Нашему клиенту требовалось множество новых приложений, которые помогли бы оптимизировать их рабочий процесс.

Особенности и функции:
• Приложение Client Proximity — мобильное приложение на базе Android для менеджеров банка, позволяющее отслеживать клиентов, находящихся поблизости от банка.
• Протоколы встреч с клиентами — веб-портал на базе MS SharePoint для управления заметками, соглашениями и назначениями со встреч VIP-клиентов
• Координация медиапланов — Мы разработали отдельный корпоративный портал на основе MS SharePoint, который может интегрироваться со средой LOTUS

Ведущая российская компания по онлайн-торговле акциями

Описание

Чтобы повысить продуктивность сотрудников и повысить безопасность документов, мы создали настольные приложения для сотрудников и модернизировали системы хранения данных.

Возможности и возможности:
• Автоматизация, настройка, поддержка и развитие бизнес-процессов. Интеграция с CRM-системой, интернет-порталом, ORM-системами

Розничный банк, Гана

Описание

Мы разработали веб-приложение для интернет-банкинга для розничных клиентов банка.

Ведущий оптовый поставщик услуг перестрахования, страхования и других страховых форм передачи рисков, Швейцария

Описание

Получение и преобразование (ETL) финансовых и страховых данных из устаревших систем в файлы данных XML с визуальным веб-доступом для пользователей и API для внешних систем.

Технические решения:
• Разработка собственной схемы XML для устаревших структур данных.
• Анализ и реинжиниринг структур данных.
• Преобразование нормализованных структур данных в иерархическое представление.
• Разработка веб-сервисов для передачи данных во внешние системы.

Масштаб:
• Более 10 миллионов записей для анализа и преобразования.
• 45 внешних приложений, получающих данные через веб-службы.

Трудозатраты:
• 3500 часов анализа и разработки.

Третья по величине банковская группа в Швейцарии и лидер розничного банковского бизнеса

Описание

Мы создали систему управления депозитами для одного из крупнейших банков Швейцарии. Эта программа позволяет клиентам переводить пенсионные накопительные вклады в ценные бумаги.

Функции и возможности:
• Совместимость с внешними системами для предоставления и управления финансовыми транзакциями
• Создает различные квартальные и годовые отчеты для клиентов и руководства
• Работает с большим объемом данных (около 4 миллионов записей)

Технические решения:
• Реализовать сбор поручений конечных клиентов банка на инвестирование пенсионных накоплений в ценные бумаги.
• Объединение запросов клиентов в группу коллективных заявок с последующей отправкой таких коллективных заявок на покупку или продажу во внешний инвестиционный банк.
• Отражать результаты покупки или продажи ценных бумаг в статусе депозита и истории.
• Сообщать соответствующие финансовые операции во внутреннюю систему банковского учета.
• Получите юридически требуемую и управленческую отчетность с различной еженедельной, ежемесячной, квартальной и годовой статистикой. Все отчеты составляются на английском, немецком, французском и итальянском языках.

Масштаб:
• Около 100 внутренних активных пользователей пенсионного отдела.
• Обработка 1 500–2 000 индивидуальных заказов еженедельно.
• Около 300 000 активных вкладов и постоянно растут.
• Более 4 миллионов записей различных данных, таких как личные данные, история депозитов, заказы.
• 42 комплексных отчета.

Трудозатраты:
• Около 15 000 человеко-часов на начальную разработку.
• 10 лет технической поддержки производственной системы.
• Непрерывное развитие и улучшение системы, 5 000 — 6 000 человеко-часов в год.

Один из ведущих европейских поставщиков комплексных услуг по страхованию жизни, пенсионному обеспечению и финансовым решениям

Описание

Мы создали систему управления счетами, чтобы помочь нашему клиенту оставаться конкурентоспособным, эффективно работать и предоставлять услуги мирового класса.

Возможности и функции:
• Мониторинг существующих финансовых потоков по договорам страхования и страхования
• Информировать руководство о состоянии страховых счетов и статусе держателей страховых счетов в любое время
• Выполнять различные отчеты на английском, немецком, Итальянский, французский
• Управляйте перепиской с клиентами или их уполномоченными представителями по телефону, факсу, электронной почте
• Управляйте активами и обязательствами по всем страховым и финансовым счетам, а также всеми денежными потоками, относящимися к фондам пенсионного страхования.

Технические решения:
• Осуществление мониторинга текущих финансовых потоков по договорам страхования и страхования.
• Управление всеми активами и обязательствами, а также денежные переводы владельцев счетов, связанных с BVG Umbrella Fund.
• Внутренний учет пенсионных счетов, а также интеграция с бухгалтерией центрального банка на основе SAP.
• Интерфейсы для связи с правительством Швейцарии, банками, владельцами счетов.
• Создавать различные отчеты на английском, немецком, итальянском и французском языках.
• Инструменты для связи с клиентами или их уполномоченными представителями по телефону, факсу и электронной почте.
• Управление активами и пассивами всех страховых и финансовых счетов и всех денежных потоков, относящихся к фондам пенсионного страхования.
• Хранилище данных. Архивирование всех существующих данных, относящихся к владельцам счетов, с использованием дополнительных интерфейсов для архивной системы для хранения, восстановления и поиска всех данных с использованием альтернативного хранилища носителей.
• Автоматизированный платежный ввод входящих платежей, полученных через систему Postfinance.

Масштаб:
• Около 1 миллиона открытых счетов.
• Управление активами стоимостью более 4 миллиардов швейцарских франков.
• 50 внутренних пользователей.
• 62 финансовых отчета.

Трудозатраты:
• Около 15 000 человеко-часов на начальную разработку.
• 8 лет технической поддержки производственной системы.
• Специальная группа из 4 инженеров для обслуживания, поддержки и дальнейшего развития системы.

Швейцария, Финансовая группа, состоящая из подразделений, предоставляющих услуги альтернативного инвестирования, корпоративного финансирования и управления капиталом

Описание

Мы разработали индивидуальную систему электронной коммерции, чтобы помочь нашим клиентам лучше обслуживать своих клиентов.

Функции и возможности:
• Предложения по покупке (бид) и / или продаже (аск) ценных бумаг, размещенные на сервере OpenOTC.
• Каждое предложение имеет ряд параметров приоритета (включая, но не всегда, цену).
• Система сравнивает доступные на данный момент предложения по всем скорректированным критериям.
• Если зарегистрированное предложение ответа соответствует требованиям, обеим сторонам предлагается подписать соглашение о купле-продаже соответствующего пакета ценных бумаг.

Япония, одно из крупнейших рекламных агентств

Описание

Иметь отличную идею — это одно; Эффективная презентация хорошей идеи — это все, особенно в мире рекламы. Мы создали множество мультимедийных продуктов, чтобы помочь нашим клиентам эффективно представлять предложения, кампании и другие маркетинговые материалы своим клиентам и связанной с ними аудитории.

Особенности и возможности:
• Creator / Viewer — настольное приложение для просмотра презентации мультимедийных материалов;
• Lappla — Приложение для просмотра маркетинговых материалов, представленных во внутреннем формате компании.

…

Аналитический центр исследований рекламных рынков России и мира

Описание

В рекламном бизнесе платформы для закупки средств массовой информации сочетают в себе мультимедиа, возможности поиска, базы данных и презентационные документы. Мы помогли нашему клиенту разработать собственные инструменты, дающие им конкурентное преимущество.

Возможности и возможности:
• Система медиабаинга — автоматизированная система рекламы — создание функциональных блоков, позволяющих просматривать видео, измерять площадь и время.
• Создание и поддержка сайта заказчика — новый сайт работает как библиотека публикации с каталогом и функциями поиска

Россия, Агентство крупного конференц-центра в Москве

Описание

Мы создали диск с мультимедийной презентацией, в который вошли видеоролики, панорамные изображения и комментарии на нескольких языках.

Россия, Экспресс служба доставки

Описание

Руководили разработкой, интеграцией и поддержкой ERP-системы на платформе 1С-Предприятие.

Объем поставки:

• Рефакторинг и настройка производительности
• Отчеты
• Межсистемный обмен данными

Платежный процессор

Описание

Мы построили систему моментальных платежей.

Возможности и возможности:
• Система предназначена для приема мгновенных платежей через киоски, POS-терминалы, портативные устройства j2me, ПК-клиент. Решение предназначено для поддержки большого объема транзакций и не зависит от конкретного набора услуг POS-оборудования.
• Многоплатформенное решение для Windows и * nix.
• Расчет и оценка платежных счетов, сборов и комиссий для различных агентов.
• Составление всей необходимой информации для бухгалтерской отчетности.
• Добавление и удаление получателей без прерывания работы системы.
• Простая масштабируемость.
• Повышенная отказоустойчивость.

Поставщик программного обеспечения для фармацевтической промышленности

Описание

Мы разработали веб-интерфейс с богатым пользовательским интерфейсом для распределенных репозиториев документов на основе EMC Documentum и IBM FileNet.
Особенности и возможности:
• Простой веб-интерфейс для конечных пользователей.
• Отслеживает различные серверные модули хранения контента с помощью универсальных адаптеров.
• Возможность синхронизированной работы в нескольких системах управления документами
• Дружественный интерфейс
Технические решения:
• Разработка единого внутреннего API для основных систем управления документами
• Пользовательский интерфейс на основе Internet Explorer для конечных пользователей, которым не требуются специальные знания DMS от конечного пользователя.
• Промежуточный бизнес-поток обработки документов, прозрачно отображенный в конкретном хранилище документов.
Масштаб:
• Обслуживания аптечных компаний с числом активных в системе до 2 000 сотрудников.
• Выступает в качестве внешнего интерфейса к системам управления документами, в которых хранится более 2 миллионов документов.

Трудозатраты:
• 3 800 часов анализа и разработки программного обеспечения.

Семейный стартап, стремящийся наладить связь между европейскими врачами и больницами

Описание

Социальная сеть врачей, соединяющая практикующих врачей с больницами, обмен данными о пациентах и ​​опытом между практикующими врачами.
Технические решения:
• Дашборд, личные сообщения.
• Глобальный справочник практикующих врачей и клиник.
• Поддержка специальных форматов медицинской диагностики для обмена данными о пациентах, такими как рентген, компьютерная томография и т. Д.
• Образовательная сеть.

Масштаб:
• Возможность обслуживания более 10 000 зарегистрированных практикующих врачей и клиник.
• Стресс-тестирование при 5 000 запросов в час.

Трудовые ресурсы:
• 5 100 часов анализа, проектирования, разработки и интеграции программного обеспечения.

Россия, Производитель женской одежды

Описание

Руководили разработкой, интеграцией и поддержкой ERP-системы на платформе 1С-Предприятие.

Задачи:
• Проектирование архитектуры
• Миграция данных
• Автоматизация создания заводской документации для бухгалтерии.

Германия, поставщик продуктов, решений и услуг для измерения и автоматизации промышленных процессов

Описание

Мы модернизировали систему подбора промышленных устройств управления, выпускаемых заказчиком.Продукт был доставлен клиентам наших клиентов как онлайн-сервис и на компакт-дисках.

Технические решения:
• Автономное решение, предоставляемое как онлайн-сервис, так и на компакт-диске ключевым клиентам.
• Мастер, помогающий выбрать наиболее подходящую измерительную технологию или продукт для отрасли заказчика.
• Сравните принципы измерения, инструменты и компоненты и точно рассчитайте размер точки измерения, используя сложные физические формулы.
• Выполнение расчетов расходомера, энергии, разделительной диафрагмы, защитной гильзы и гаммы.
• Помощник для настройки прибора в соответствии с условиями заказчика, чтобы можно было разместить заказ.
• Проверьте и сохраните сведения о продукте, конфигурацию, сертификаты и документацию.
• Управляйте инженерными проектами с самого начала и сохраняйте соответствующие параметры и документы для повторного использования.

Масштаб:
• База данных из 580 средств измерений, выпускаемых компанией.
• Несколько сотен параметров, сохраняемых и контролируемых для каждого прибора.
• Около 100 сложных физических формул для расчета зависимостей параметров.

Трудозатраты:
• Около 12 000 человеко-часов на начальную разработку.
• 5 лет технической поддержки производственной системы.
• Специальная группа из 5 инженеров для поддержки и развития системы.

Россия, Стартап каршеринга в Москве

Описание

Совместное использование поездок разрушило индустрию такси и лимузинов во всем мире. Многие компании выходят на рынок, но немногие выжившие быстро завоевывают долю рынка с помощью простых в использовании потребительских технологий. Мы помогали нашему клиенту с самого начала, предлагая системные концепции для поддержки их бизнес-модели.После получения финансирования мы разработали архитектурный дизайн сайта, пользовательский интерфейс, хранилище данных, мобильные и веб-клиентские приложения, CRM, бухгалтерский учет и онлайн-платежи.

Россия, Национальный орган исполнительной власти, оказывающий государственные услуги, связанные с правами на недвижимое имущество

Описание

Наш клиент нанял нас для создания новой системы профессиональной сертификации геодезистов с использованием существующей базы данных.

Проектов:
• Система аттестации сюрвейеров — автоматизированная система управления оценкой профессиональных компетенций и аттестацией сюрвейеров.
• Система учета инженеров по инвентаризации — поддержка и развитие автоматизированного реестра инженеров по инвентаризации.

Технические решения
• Автоматизация всего процесса профессиональной аттестации сюрвейеров — регистрация, присутствие на тестах, видеонаблюдение за тестированием, соответствие результатов тестирования всем юридическим протоколам и отправка на согласование и регистрацию.
• Ведение реестра сюрвейеров. Хранить историю профессиональной деятельности, изменения личных данных, статуса и так далее.Отвечая на запросы граждан, поступающие через интернет-портал.
• Устранена необходимость в бумажных документах за счет использования цифровых подписей, выпущенных сертифицированными государственными органами во всей системе.

Масштаб:
• 37 000 и постоянно растущее количество геодезистов.
• Более 2 миллионов записей, охватывающих записи геодезистов о занятости, профессиональной деятельности и личных данных.
• Более 100 пользователей отдела внутренней регистрации активно работают с системой.
• 5 000 — 10 000 запросов интернет-пользователей в день к общедоступному порталу с расширенными функциями поиска и отчетности.

Трудозатраты:
• Около 5 000 человеко-часов на начальный анализ и разработку
• 6 лет технической поддержки производственной системы.
• Более 15 000 часов анализа и разработки нового функционала.

Россия, один из крупнейших частных институциональных инвесторов

Описание

Нашему клиенту требовалась обновленная и расширяемая система управления активами для удовлетворения потребностей широкого круга заинтересованных сторон, каждая из которых имеет разный уровень технических навыков.
Разработана система для оптимизации работы экспертов, руководителей подразделений, высшего руководства и акционеров корпорации, которым необходимо вести учет существующих активов корпорации, получать аналитические отчеты о состоянии активов, отслеживать решения по органов корпоративного управления или вести учет первичных документов, связанных с указанными выше вопросами. Этот продукт был основан на программном обеспечении EMC Documentum.

Технические решения:
• Адаптируйте документы, связанные с корпоративной собственностью, к централизованному хранилищу EMC Documentum.
• Отражать сложную структуру управления в правах доступа на основе содержания документов.
• Полностью настраиваемый внешний вид интерфейса EMC Documentum в соответствии с корпоративным стилем заказчика.
• Расширенная отчетность, включающая Visio-диаграммы иерархической структуры собственности одной из крупнейших финансовых корпораций России.

Масштаб:
• Более 60 000 компаний принадлежат финансовым учреждениям.
• Более 2 миллионов объектов недвижимости по всей России иерархически связаны друг с другом и с бизнесом.
• Более 200 одновременных внутренних корпоративных пользователей.
• Более 4 миллионов документов, отсканированных, проиндексированных и обработанных в соответствии с корпоративными стандартами.

Россия и бывший Советский Союз, система электронного документооборота для одного из ведущих операторов связи

Описание

Нашему клиенту потребовалась система электронного документооборота для хранения, управления и обмена корпоративными финансовыми и бухгалтерскими документами.

Возможности и возможности:
• Автоматизация и унификация документов между более чем 90 региональными филиалами и головным офисом.
• Обработка текстовых и графических документов.
• Унификация, обработка, хранение и поиск метаданных метаданных.
• Этот продукт основан на программном обеспечении EMC Documentum.

Технические решения:
• Получение и хранение в центральном хранилище бухгалтерских электронных, а также отсканированных бумажных документов из региональных бухгалтерских отделов.
• Предоставить доступ к документам уполномоченным сотрудникам компании.
• Настраиваемые атрибуты и рабочий процесс для всех видов бухгалтерских документов.
• Расширенный контроль доступа для сотрудников.

Масштаб:
• Более 80 бухгалтерии
• Ежедневно подается до 100 000 документов.
• Около 200 внутренних пользователей

Трудозатраты:
• 4200 часов анализа, настройки платформы, разработки и интеграции программного обеспечения.

Россия и бывший Советский Союз, интранет-портал одного из ведущих операторов связи

Описание

Интранет-портал на базе IBM WebSphere для сотрудников всех уровней.Развитая корпоративная библиотека и услуги по управлению вакансиями / приложениями.

Технические решения:
• Разработаны автономные портлеты в соответствии со спецификациями портлетов JSR 168.
• Интеграция портлетов в инфраструктуру корпоративного портала.
• Публичный интерфейс для корпоративной доски объявлений, система отслеживания соискателей.

Масштаб:
• В библиотеке зарегистрировано и обслуживается около 500 000 книг и журналов.
• От 1000 до 2000 кандидатов ежемесячно подают заявки через систему отслеживания заявителей.
• Более 20 000 сотрудников имеют доступ к порталу.

Трудозатраты:
• 4 900 часов анализа, настройки платформы, разработки и интеграции.

Россия и Украина, еще один ведущий оператор связи

Описание

Разработана система управления и анализа плана телефонной нумерации для абонентов фиксированной связи и VoIP.

Особенности и функции:
• Собирает фактическую маршрутизацию, коллизии и информацию о состоянии от телефонного коммутационного оборудования.
• Позволяет инженерам анализировать состояние коммутаторов, конфигурации маршрутизации, коллизии и так далее.
• Формирует технические отчеты по результатам анализа.

Масштаб:
• 25 телефонных коммутаторов разного размера
• 150 планов нумерации
• 500 000 номеров стационарных телефонов
• 50 инженеров, активно работающих с системой

Трудозатраты:
• 4500 часов первоначального анализа и разработки
• Более 10 000 часов дальнейшей технической поддержки и развития

Россия и Украина, ведущий поставщик средств связи для отслеживания отказов оборудования оператора и управления связанными с этим инцидентами

Описание

Мы создали инструмент для отслеживания отказов оборудования оператора связи и управления соответствующими инцидентами на протяжении всего их жизненного цикла, от открытия до разрешения.
Технические решения:
• Выявление сбоев оборудования по протоколам SNMP и другим протоколам мониторинга оборудования как от компонентов, так и при вводе вручную.
• Отслеживание иерархических зависимостей аппаратных компонентов и автоматическое определение ветвей сети как временно недоступных из-за инцидента на корневом уровне.
• Полная автоматизация процесса управления инцидентами с участием технического и административного персонала перевозчика до полного разрешения инцидента.
• Различные статистические отчеты по зарегистрированным неисправностям, а также по ходу их решения.
• Обслуживает как стационарные телефоны, так и каналы VoIP.
Масштаб:
• Около 500 000 конечных пользователей получают уведомления о технических сбоях.
• Регистрация и устранение 300-500 инцидентов в неделю.
• 45 статистических отчетов.
• 100 внутренних пользователей оператора связи.

Трудозатраты:
• 3200 часов первоначального анализа и разработки.
• Специальная команда из 2 инженеров для поддержки и развития системы в течение 3 лет.

Планирование запуска на рынок системы управления каталогом товаров и услуг для крупных операторов связи

Описание

Система управления каталогом товаров и услуг, предназначенная для поддержки бизнеса поставщиков услуг.

Технические решения:
• Управление рабочим процессом для контроля жизненного цикла продуктов и услуг.
• Богатый пользовательский интерфейс для управления каталогами товаров и услуг.
• Интерфейсы с внешними системами для передачи информации о статусе услуг и обновлений, связанных с управлением изменениями.

Труд:
• 2500 часов собеседований с экспертами в предметной области, последующего анализа и разработки спецификации системы.
• 25 000 часов разработки продукта в 5 итерационных этапах.

Нидерланды, компания по распространению мобильного мультимедийного контента, доставляющая контент потребителям через SMS и Интернет, с представительствами в 8 основных странах

Описание

Мобильная система хранения, управления и распространения контента.Контент управляется персоналом клиента и доставляется потребителям через SMS и интернет-порталы.

Технические решения:
• Интеграция с SMS-шлюзами.
• Сложные структуры данных для группировки и категоризации контента для управления и выборочной доставки.
• Динамическое преобразование контента в качество и формат, соответствующие устройству потребителя.
• Обработка изображений, звуков и мобильных игр в качестве содержимого.
• Финансовая и аналитическая отчетность по истории и тенденциям покупки контента.

Масштаб:
• Более 10 миллионов элементов контента.
• 5-20 запросов контента в секунду.
• 120 внутренних пользователей, управляющих контентом и работающих в системе.
• Доступность 24/7 для обслуживания потребителей по всему миру.

Трудозатраты:
• Около 20 000 часов первоначальной разработки за 4 итерации.
• Команда из 4 преданных своему делу инженеров для поддержки системы.
• Более 40 000 часов дальнейшего развития системы за 4 года.

Поставщик инструментов для распространения и монетизации аудиовизуального медиа-контента через свои собственные потребительские порталы и с помощью программного обеспечения, используемого государственными медиа-компаниями

Описание

Платформа на основе EMC Documentum хранит и структурирует медиа-контент и его атрибуты.Контент со встроенной рекламой извлекается различными интерфейсными приложениями.

Технические решения:
• EMC Documentum используется для хранения аудио и видео контента и управления им.
• Контент модифицируется рекламными объявлениями на лету в соответствии с настройками системы.
• API для внешних клиентских систем, таких как веб-сайты или мобильные приложения.
• Широкое использование кластеризации и распределенных вычислений.

Масштаб:
• Способность обрабатывать до 500 запросов в секунду.
• 10 общедоступных интернет-сервисов — радио, HD-видео галерея, телеканалы — с использованием платформы в качестве серверной части.
• Обработка более 2 миллионов элементов контента.

Трудозатраты:
• 5000 часов на первоначальную настройку EMC Documentum и разработку пользовательского API для настройки и извлечения контента.
• 2 года технической поддержки после запуска платформы.
• 2000 часов на улучшение и внедрение системы.

Управление по ремонту железных дорог

Описание

Мы разработали систему для сбора диагностических данных, загружаемых с поездов и другого подвижного состава через соединение Wi-Fi, когда они останавливаются на железнодорожной станции.Загруженные данные проверяются и сохраняются для дальнейшей интерпретации специалистом и определения причин неисправностей на железной дороге.

Технические решения:
• Безопасный интерфейс для приема диагностических данных от каждого вагона остановившегося поезда.
• Проверка данных XML.
• Проверка целостности данных и инициирование реакции на тревожные диагностические данные.

Масштаб:
• Принимает 2 000–3 000 загрузок в час.
• 500 внутренних пользователей, анализирующих тревожные диагностические данные.

Трудозатраты:
• 4000 часов анализа, проектирования, разработки и интеграции программного обеспечения.

Биоинформатика поддержки научных исследований

Описание

Научные исследования движутся в сторону подхода, основанного на данных, при котором количество данных, готовых для анализа, резко возрастает. Sunbay обеспечивает поддержку научных исследований на любых этапах от оценки метода биоинформатики до оптимизации текущих рабочих процессов.Вот краткий список наиболее распространенных услуг, запрашиваемых отдельными учеными и исследовательскими лабораториями:

• Сборка и аннотация генома с использованием данных из общедоступных баз данных.
• Разработка и реализация конвейеров биоинформатики.
• Качественный вызов вариантов в отдельных генах.

• Дифференциальная экспрессия генов конкретных транскриптов и проверка ассоциаций.

Research Computing

Описание

Sunbay предлагает экспертные знания в области вычислительной техники, включая, помимо прочего:

• Моделирование различных научных моделей.
• Эффективная обработка данных секвенирования следующего поколения.
• Высокопроизводительный скрининг в высокопроизводительных вычислениях или облачной среде.

О НАС

Sunbay является частью BizApps, основанной в 1998 году четырьмя разработчиками. Мы выросли в международную организацию с офисами в Нидерландах (Sunbay), Москве и на Украине, и у нас есть более 80 ИТ-специалистов. За последние 20 лет мы успешно реализовали сотни проектов для наших клиентов в России, Европе, Северной Америке и Японии.

Мы гарантируем, что предоставим нашим клиентам в более короткие сроки и за меньшие деньги ИТ-решения более высокого уровня.

Чтобы гарантировать это, мы оптимально используем наших многочисленных экспертов, используя наши ресурсы и производственные процессы, включая строгий контроль качества.

Лучшим доказательством этой гарантии является наше долгое и успешное сотрудничество с такими известными компаниями, как Mary Kay и известная российская компания по производству антивирусного программного обеспечения. Мы — единственная аутсорсинговая компания, с которой эта компания по производству антивирусного программного обеспечения работает при разработке своего программного продукта In-Box.Мы рассматриваем эти эксклюзивные отношения как доказательство наших высоких стандартов качества и производительности.

Контакт

Если у вас есть вопросы о наших услугах, продуктах или тарифах, звоните или пишите нам.

M328 LCR-T4 ESR Meter Транзисторный тестер Диодный триод Емкость SCR Индуктивность

MOSFET защитный коэффициент усиления диода, индуктивности, конденсаторы, диоды, двойной диод, mos, транзистор, SCR, регулятор, светодиодная трубка, ESR, диод (включая двойной диод), тиристор, резистор и конденсатор и другие компоненты, 3: может обнаруживать транзистор, Онлайн-продажа, Сравнение цен Подлинные товары Быстрая доставка до вашей двери, что сделает вашу жизнь легкой, здоровой и более приятной.
