Типы магнитных антенн для радиоприемников
Магнитные антенны широко используются в современных радиоприемниках, особенно в диапазонах длинных и средних волн. Основные типы магнитных антенн:
- Ферритовые антенны
- Рамочные антенны
- Катушечные антенны
Ферритовые антенны наиболее распространены в портативных приемниках благодаря своим компактным размерам. Они представляют собой катушку, намотанную на стержень из феррита — материала с высокой магнитной проницаемостью.
Принцип работы магнитной антенны
Как работает магнитная антенна для радиоприемника? Принцип действия основан на законе электромагнитной индукции:
- Переменное магнитное поле радиоволны пронизывает витки катушки антенны
- В катушке индуцируется ЭДС, пропорциональная скорости изменения магнитного потока
- Наведенная ЭДС создает в катушке переменный ток
- Этот ток подается на вход приемника и усиливается
Величина наводимой ЭДС зависит от числа витков катушки, площади витков и магнитной проницаемости сердечника.
Преимущества магнитных антенн
Магнитные антенны имеют ряд важных преимуществ по сравнению с обычными проволочными антеннами:
- Компактные размеры
- Удобство встраивания в корпус приемника
- Слабая чувствительность к электрическим помехам
- Хорошая работа внутри помещений
- Направленные свойства, позволяющие уменьшить помехи
Благодаря этим достоинствам магнитные антенны получили широкое распространение в бытовых радиоприемниках.
Ферритовые антенны и их особенности
Ферритовые антенны являются наиболее распространенным типом магнитных антенн в современных радиоприемниках. Их ключевые особенности:
- Используют ферритовый стержень в качестве сердечника катушки
- Обладают высокой эффективностью благодаря большой магнитной проницаемости феррита
- Имеют малые размеры (длина стержня обычно 8-15 см)
- Применяются в основном на длинных и средних волнах
- Требуют правильной ориентации для наилучшего приема
Эффективность ферритовых антенн зависит от размеров и свойств ферритового стержня, а также от количества витков катушки.
Рамочные магнитные антенны
Рамочные антенны представляют собой один или несколько витков провода, образующих замкнутый контур. Их основные характеристики:
- Большая площадь витков по сравнению с ферритовыми антеннами
- Выраженные направленные свойства
- Возможность применения на более высоких частотах (до КВ диапазона)
- Простота конструкции
- Меньшая эффективность по сравнению с ферритовыми антеннами
Рамочные антенны часто используются радиолюбителями для экспериментов и улучшения приема в сложных условиях.
Настройка магнитных антенн
Для повышения эффективности магнитные антенны необходимо правильно настраивать:
- Катушка антенны включается в колебательный контур с конденсатором переменной емкости
- Контур настраивается в резонанс на частоту принимаемого сигнала
- При резонансе напряжение сигнала на контуре максимально
- Добротность контура повышает чувствительность и селективность
Правильная настройка позволяет значительно улучшить характеристики магнитной антенны.
Направленные свойства магнитных антенн
Магнитные антенны обладают выраженными направленными свойствами, что можно использовать для улучшения приема:
- Максимум приема наблюдается, когда плоскость витков перпендикулярна направлению на станцию
- Минимум приема — когда плоскость витков параллельна направлению
- Поворачивая антенну, можно ослаблять мешающие станции и помехи
- Направленность позволяет определять направление на передатчик (радиопеленгация)
Эти свойства делают магнитные антенны незаменимыми для качественного приема в сложной помеховой обстановке.
Применение магнитных антенн в радиоприемниках
Магнитные антенны используются в различных типах радиоприемников:
- Портативные AM/FM приемники
- Автомобильные радиоприемники
- Профессиональные коммуникационные приемники
- Радиопеленгаторы и радиокомпасы
- Бытовые стационарные радиолы и радиоприемники
Особенно широко магнитные антенны применяются в портативной технике, где важны малые размеры и независимость от внешней антенны.
Немного об антеннах для радиоприемников
Следует заметить, что попытки улучшить прием, подключая к приемнику заземление или более эффективную антенну, часто не дают заметного эффекта и даже ухудшают прием по одной очень простой причине.
Изготовитель приемника рассчитывает его входную цепь и настраивает ее на работу с антенной определенного типа и размеров. Когда вы подключаете, например, антенну большей длины, чем рассчитывал изготовитель, во входной контур вносится дополнительная емкость, которая расстраивает его относительно частоты сигнала (рис. 5). Кривая 1 на этом рисунке показывает зависимость напряжения на входном контуре приемника от частоты сигнала при работе со “стандартной» антенной. При настройке на радиостанцию, работающую на частоте f0, напряжение на входном контуре равно U.
При подключении к приемнику более длинной антенны максимальное напряжение на его входном контуре увеличивается, однако за счет дополнительной емкости происходит это на более низкой частоте (кривая 2), а напряжение сигнала той же радиостанции снижается до U2.
Нем выше добротность входного контура, тем сильнее ухудшится прием. Однако после подстройки входного контура напряжение на нем может возрасти до U3. Так что, экспериментируя с антеннами, не нужно забывать подстраивать входной контур приемника. В профессиональных радиоприемных устройствах для этой цели предусмотрена ручка “Настройка антенны”.
Магнитные антенны. Магнитной антенной служит любой замкнутый виток провода, находящийся в электромагнитном поле, создаваемом в месте приема передающей станцией. Поскольку цепь протекания тока сигнала всегда замкнута, приемнику с магнитной антенной не нужно заземление. Наведенное в антенне напряжение сигнала пропорционально напряженности магнитного поля Н, площади, охватываемой витком, и синусу угла между плоскостью витка и направлением магнитных силовых линий.
Форма витка не имеет никакого значения, важна лишь охватываемая им площадь. С точки зрения экономии провода и снижения сопротивления потерь выгоднее всего делать виток круглым или квадратным.
Такую антенну часто называют “рамочной”.
Для максимальной эффективности приема плоскость рамки должна быть перпендикулярна вектору Н Это означает, что для приема волн с вертикальной поляризацией (например, в средневолновом диапазоне) рамку нужно установить вертикально и ребром в сторону радиопередатчика.
Существует несколько способов повышения эффективности магнитной антенны. Самый очевидный из них увеличение площади рамки наталкивается на два препятствия: во-первых, рамку большого размера трудно изготовить и разместить в помещении и, во-вторых, когда ее размеры становятся сравнимыми с длиной волны, ее свойства резко изменяются и она уже не может считаться магнитной антенной. Достаточно вспомнить, что рамки связной или телевизионной антенны “двойной квадрат” располагаются уже не ребром, а плоскостью в сторону передатчика!
Другой способ повысить эффективность магнитной антенны увеличить число ее витков. Действительно, до некоторых пределов эффективная площадь антенны увеличивается пропорционально этому числу.
Однако с добавлением каждого витка растут индуктивность рамки и паразитная емкость между витками. Когда резонансная частота образованного ими колебательного контура становится ниже частоты принимаемого сигнала, эффективность антенны резко падает
Но наиболее радикальное улучшение свойств магнитной антенны достигается размещением внутри нее ферромагнитного стержня, концентрирующего магнитное поле. Теоретически такая возможность известна очень давно но практически реализована лишь в пятидесятых годах, когда было освоено производство ферритов дешевых материалов с большой магнитной проницаемостью и малыми потерями энергии высокочастотного магнитного поля.
Эффективная площадь магнитной антенны при помещении в нее ферритового магнитопровода увеличивается пропорционально его магнитной проницаемости Правда, речь здесь идет не о величине магнитной проницаемости феррита, измеренной в особых условиях и указанной в технических характеристиках, а об эффективной проницаемости, которая лишь приближается к этой величине тем сильнее, чем большая часть площади витка занята магнитопроводом и чем длиннее он сам.
Имеют значение и длина обмотки, и положение ее относительно середины магнитопровода. Практически стремятся наматывать провод антенны непосредственно на магнитопровод, сечение и длину которого выбирают максимально возможными, исходя из условий его размещения Для уменьшения емкости между витками обмотку делают однослойной.
Применение ферритовых магнитопроводов позволило создавать ДВ, СВ магнитные антенны, размеры которых измеряются сантиметрами. По эффективности они сравнимы с электрическими антеннами длиной в несколько метров.
К сожалению, столь же эффективную магнитную антенну КВ, а тем более УКВ диапазона, создать не удается Причина здесь, во-первых, в значительно меньшей магнитной проницаемости ферритов, способных работать на этих частотах; во-вторых, уже примерно при десяти витках колебательный контур антенны невозможно настроить на частоту сигнала. В этих диапазонах иногда применяют классические рамочные антенны из нескольких витков без магнитопровода, но их эффективность не больше чем у конструктивно значительно более простой штыревой электрической антенны примерно того же размера.
Характерная для магнитных антенн резко выраженная направленность приема скорее вредна, чем полезна для обычного радиовещательного приемника. Для различных радионавигационных устройств направленная магнитная антенна незаменима. Это особенно ценно, так как по некоторым причинам очень сложно создать малогабаритную электрическую антенну с вертикальной поляризацией, имеющую направленные свойства в горизонтальной плоскости. Именно магнитные антенны позволяют капитанам морских и воздушных судов в любых погодных условиях определять место своего нахождения по радиомаякам.
Антенна размером с дом. Многое из того, что говорится об антеннах в различных статьях (в том числе и в этой), справедливо на 100 % лишь в условиях, когда вблизи антенны (да и на всем пути распространения волны от передатчика к приемнику) нет предметов, отражающих и поглощающих электромагнитные волны В реальной жизни это совсем не так. Современный город представляет собой сложнейший набор электромагнитных экранов, отражателей и поглотителей волн.
Так, качество приема внутри современного железобетонного дома вообще предсказать трудно. Иногда оно оказывается наилучшим у окна, а иногда в самом дальнем от окна углу комнаты.
Рассмотрим этот вопрос подробнее. Металлическая арматура железобетонного дома, вопреки распространенному мнению, не является идеальным экраном для радиоволн. Она образует множество замкнутых и разомкнутых электрических цепей, каждая из которых по-своему взаимодействует с падающей волной. Самая очевидная магнитная антенна окно, вокруг которого детали арматуры образуют замкнутую цепь.
Когда окно находится со стороны радиостанции, оно действует как электрическая щелевая антенна (антенные свойства непроводящей щели в проводящей поверхности, как известно, подобны свойствам отрезка проводника, окруженного диэлектриком). В этой ситуации наилучший прием обеспечивается при размещении приемника с электрической, например, штыревой антенной в центре окна. Аналогичные “антенны” можно найти и в других местах, наиболее типичные из которых показаны на рис.
6.
Когда направление на радиостанцию параллельно плоскости окна, оно уже будет работать не как щелевая, а как магнитная антенна В этом случае выгоднее всего расположить приемник в одном из углов окна или другого проема, через который проходят магнитные силовые линии.
Магнитную антенну следует разместить перпендикулярно плоскости окна. Важно, чтобы вошедшие в него магнитные силовые линии могли выйти наружу через окно или дверь в противоположной стене. Иногда их путь может оказаться довольно замысловатым и проходить через несколько комнат, коридоров и квартир. Интересно, что металлическая дверь может стать непреодолимым препятствием не только для воров, но и для магнитных силовых ЛИНИЙ, что значительно ухудшит прием не только в вашей, но и в соседних квартирах.
Если же окно размещено в стороне, противоположной радиостанции, ее сигналы могут быть полностью экранированы элементами конструкции дома.
В кирпичном или деревянном доме неплохой антенной могут служить трубы водопроводной или отопительной системы.
Одиночная вертикальная труба (“стояк”) в сущности, штыревая антенна высотой, почти равной высоте дома. Нижняя часть этой антенны заземлена, и напряжение принимаемого сигнала здесь очень мало, но зато ток имеет наибольшее значение. Поэтому на нижних этажах дома можно попробовать связать приемник с трубой-антенной индуктивно, расположив его магнитную антенну поближе к трубе и перпендикулярно к ней.
На верхних этажах наведенное на трубе напряжение сигнала становится максимальным, а ток минимальным. Здесь индуктивная связь бесполезна, и стоит попытаться непосредственно или через конденсатор небольшой емкости соединить гнездо “Антенна” приемника с трубой. В этом случае большое значение имеет качество и способ заземления приемника. Если оно отсутствует, особого эффекта от подключения к трубе скорее всего не будет.
Если же приемник заземлен отдельным проводом или через электросеть, то труба, входная цепь приемника и заземляющий провод образуют замкнутую цепь, действующую как магнитная антенна.
Прием будет тем лучше, чем большую площадь охватывает эта цепь, например, чем дальше от трубы прохода провод заземления или сетевые провода.
Во многих случаях водопровод и водяное отопление устроены по замкнутой схеме. Трубы по одной стене дома поднимаются до чердака, а по другой вновь спускаются вниз, образуя для электромагнитных волн виток магнитной антенны, оба конца которого заземлены. Наилучшая связь с таким витком индуктивная, независимо от этажа, на котором находится приемник.
Следует иметь в веду, что “антенна» размером с дом способна резонировать даже в средневолновом диапазоне, не говоря уже о коротковолновом. Это проявляется в резких различиях качества приема на разных частотах. Место наилучшего приема одной радиостанции может оказаться совершенно непригодным для приема другой. К сожалению, бороться с этим явлением можно только одним способом: изготовить хотя бы простейшую наружную антенну, забросив провод на ближайшее дерево, на крышу соседнего дома или просто натянув его на балконе.
Почему хрипит УКВ приемник? Одно из главных достоинств вещания в УКВ диапазоне недостижимое на более длинноволновых диапазонах качество принимаемого сигнала, почти не уступающее получаемому при воспроизведении хорошей звукозаписи. Это достигается в основном за счет избыточности передаваемой в эфир информации. Вещательный УКВ передатчик занимает в эфире более широкую полосу частот, чем полоса частот передаваемого им звукового сигнала.
Но за качество надо платить. Если условия распространения волн с частотами, находящимися на разных участках спектра ЧМ сигнала, сильно различаются, вызванные этим искажения не удается устранить никаким способом. Именно по этой причине, а не из-за тесноты в эфире, широкополосная ЧМ неприменима в коротковолновом диапазоне, где даже узкополосные AM сигналы искажаются до полной неразборчивости селективными замираниями.
На УКВ замирания (по крайней мере, такие же быстрые, как на КВ) отсутствуют. Но, как уже говорилось, в условиях современного города антенны приемника достигает не только волна, непосредственно излученная передающей антенной, но и множество волн, переотраженных зданиями и местными предметами.
Современные постройки, содержащие в своей конструкции много металла, служат почти идеальными отражателями ультракоротких волн, и интенсивность отраженной волны сравнима, а нередко и превосходит интенсивность прямой.
На длинных, средних и даже коротких волнах результатом взаимодействия всех этих волн была зависимость амплитуды сигнала, принимаемого антенной, от его частоты. В диапазоне УКВ разность длины путей, проходимых каждой из составляющих от передающей до приемной антенны, составляет много длин волн, поэтому от частоты зависит не только амплитуда, но и фаза суммарного сигнала.
Но если изменения амплитуды сигнала в ЧМ приемнике устраняются ограничителем, то изменения его фазы остаются. Поскольку частота есть скорость изменения фазы, то исказится закон изменения частоты. Как это происходит, показано на рис. 7. Такие искажения проявляются в виде характерного хрипа, сопровождающего наиболее высокочастотные составляющие звуковой программы. К сожалению, никакой коррекции в приемнике они не поддаются.
Чтобы устранить искажения, нужно постараться выбрать из множества приходящих волн одну, самую интенсивную, и по возможности подавить остальные. Наилучшего эффекта можно добиться, применив направленную антенну и подняв ее вьшіе местных предметов и построек, где интенсивность прямого сигнала больше, а отраженных сигналов меньше.
Если же вы пользуетесь портативным приемником и вам не хочется привязывать себя к стационарной антенне, остается только подыскать такое место его расположения, где искажения минимальны.
А. Долгий, г. Москва.
Магнитные антенны | Техника радиоприёма
Почти во всех современных приемниках на ДСВ используют магнитные антенны. Достоинства их очевидны: малые габариты, незначительное влияние «рук» и окружающих предметов, лучшая работа внутри зданий, удобство монтажа в корпусе приемника. Магнитная антенна выполняется в виде замкнутого витка, рамки или катушки. ЭДС в ней наводится по закону электромагнитной индукции М. Фарадея: ε = -NdΦ/dt, где N — число витков, Ф — магнитный поток, пронизывающий витки и равный, в свою очередь, Ф = μμ0HS, где Н — напряженность магнитного поля приходящей волны, S — площадь поперечного сечения витка, рамки или катушки, μ — действующая (эффективная) магнитная проницаемость сердечника, μo — магнитная константа, μо= 4π • 10-7 Гн/м.
Так же, как электрическая, магнитная антенна характеризуется действующей высотой. Учитывая связь Е и H, можно вывести: hд = 2πμSN / λ. Теперь ЭДС, развиваемая антенной, определяем по прежней формуле: ε = E • hд. Все величины в приводимых формулах в единицах системы СИ (м, В, Гн и т.д.).
Для ферритовых антенн μ определяется размерами и магнитной проницаемостью сердечника. Ориентировочные ее значения для широко распространенных ферритовых стержней лежат в пределах от 160 (феррит 1000НН) до 130 (феррит 400НН). Число витков катушки ферритовой антенны определяется требуемой индуктивностью (типовое значение которой для СВ диапазона 200-230 мкГн, для ДВ диапазона 1-1,3 мГн) и составляет, соответственно, 45-55 и 170-230.
Расчет показывает, что действующая высота ферритовой магнитной антенны составляет 0,4-1,2 см и растет с увеличением частоты. Это означает, что ЭДС, наводимая в магнитной антенне, измеряется микровольтами. Для увеличения напряжения, поступающего на вход приемника, магнитную антенну настраивают магнитной антенны в резонанс, подключая параллельно катушке антенны КПЕ.
Определить это напряжение поможет эквивалентная схема контура магнитной антенны со включенным в него источником ЭДС (рис. 4.5).
Если высокоомный вход приемника присоединен параллельно конденсатору контура С1, то сигнал, поступающий на вход приемника, Uвх = εQ = EhдQ, где Q — добротность контура, практически целиком определяемая добротностью катушки магнитной антенны. Если же используется традиционная катушка связи или автотрансформаторное подключение низкоомного входа усилителя РЧ, выполненного на биполярном транзисторе, то, во-первых, Uвх понижается в n раз (где n — коэффициент трансформации, равный отношению числа витков катушки связи к числу витков катушки контура), во-вторых, из-за шунтирования контура трансформированным входным сопротивлением уменьшается добротность, причем увеличение числа витков катушки связи увеличивает и шунтирование.
Существует оптимальное соотношение числа витков катушек n, при котором напряжение сигнала на входе УРЧ максимально, но добротность контура уменьшается вдвое.
Оно соответствует условиям согласования входного сопротивления УРЧ с резонансным сопротивлением контура и отдаче из контура в УРЧ максимальной мощности. Если по каким-либо причинам уменьшать добротность нежелательно (например, чтобы не ухудшить селективность одноконтурного приемника), приходится ослаблять связь УРЧ с контуром магнитной антенны, уменьшая число витков катушки связи. Магнитная антенна в этом случае работает менее эффективно.
Отсюда следует, что на входе приемника целесообразно установить каскад с входным сопротивлением, раз в десять превосходящим резонансное сопротивление контура, равное, в свою очередь 2πf0LQ,и подключить его к контуру полностью, безо всяких катушек связи. Лучше всего этим условиям удовлетворяет истоковый повторитель, собранный на полевом транзисторе (см. рис. 4.4). Теперь легко объяснить описанный в конце предыдущего раздела эксперимент с оторвавшейся антенной. Число витков магнитной антенны было раза в 4 больше обычного (поскольку контурная емкость была очень мала) и действующая высота составила сантиметров пять.
При напряженности поля московских станций порядка 0,1 В/м и добротности контура 200-250 входное напряжение составит U = EhдQ = 1,2 В.
На входе УРЧ можно также использовать и обычный усилительный каскад на полевом транзисторе, желательно с небольшим усилением, чтобы ООС через емкость сток-затвор незначительно понижала входное сопротивление. Применение же биполярных транзисторов в УРЧ и катушек связи оправдано лишь в самых простых и дешевых конструкциях.
При экспериментах с магнитными антеннами плоскость витков катушки должна быть вертикальной, а ось ферритового стержня — горизонтальной, поскольку вектор напряженности магнитного поля Н приходящих волн на ДСВ горизонтален. Но надо учитывать и направленность магнитной антенны. Приема не будет, если вектор Н окажется в плоскости витков, и ЭДС будет максимальна, когда плоскость витков перпендикулярна вектору Н. Это свойство магнитных антенн широко используется для радиопеленгации.
Сориентируйте приемник с ферритовой антенной так, чтобы прием отсутствовал, — и ось ферритового стержня укажет направление на радиостанцию! Диаграмма направленности магнитной антенны описывается простой функцией cos φ, она имеет два пологих максимума и два острых минимума, поэтому пеленгация по минимуму точнее.
Правда, нельзя узнать, с какой стороны от приемника находится станция. Для устранения неоднозначности используют комбинации рамочной (ферритовой) и штыревой антенн, двух взаимно перпендикулярных магнитных антенн и т.д. Еще лучше произвести пеленгацию из двух разных мест; тогда пересечение пеленгов, проложенных на карте, укажет место станции.
Читать дальше — Рамочная средневолновая антенна
Простые самодельные приёмные антенны диапазонов ДВ, СВ, КВ волн.
— Берлин?! Брал!
Вашингтон?! Брал!
А после того как ты там полазил, приёмник перестал принимать отдалённые радиостанции, — говорил мне отец ещё в детстве.
С тех пор прошло несколько десятков лет, а приемник, как ни
в чём не бывало, продолжает брать города.
Честно скажу, что с приёмником я
ничего не делал. Эти советские ламповые агрегаты будут работать и после
апокалипсиса. Просто всё дело в антенне.
| Шкала приёмника. |
| Рыболов. |
Поздним вечером, в
отблесках пламени камина, не включая электричества, жму клавишу старого
лампового радиоприёмника, светящаяся шкала с городами уютно насытила полумрак
комнаты, вращая верньер, настраиваюсь на радиостанции.
Средние волны берут местные и отдалённые радиостанции. А здесь взята
дальность более 2000 км.
Вот уже почти 2 года в Москве и области на
этих волнах (ДВ, СВ) прекратили работу центральные радиовещательные каналы.
Особенно
живы короткие волны, здесь полный аншлаг. На коротких волнах радиоволны способны обойти вокруг Земли и
радиостанции реально принимать из любой точки земного шара, но условия распространения
радиоволн здесь зависят от времени и состояния ионосферы, от которой они
способны отражаться.
Включаю настольную лампу и на всех
диапазонах (кроме УКВ) вместо радиостанций сплошной шум, переходящий в рокот.
Теперь настольная лампа, включая сетевые провода – передатчик помех, который
мешает нормальному радиоприёму. Модные, в настоящее время, энергосберегающие лампы
и другие бытовые приборы (телевизоры, компьютеры) превратили сетевые провода в
антенны передатчиков помех. Стоило только сетевой провод от лампы отодвинуть на
пару метров от провода снижения антенны, как приём радиостанций возобновился.
Проблема помехоустойчивости была и в прошлом веке, и в диапазоне метровых волн её решали различными конструкциями антенн, которые так и назывались как «антишумовые».
Антишумовые антенны.Описание антишумовых антенн я впервые прочитал в журнале «Радиофронт» за 1938 год (23, 24).
Статья
написана в журнале «Радиофронт» 1938 г. |
| Рис. 2. |
| Рис. 3. |
Аналогичное описание
конструкции антишумовой антенны в журнале «Радиофронт» за 1939 год (06).
Но
здесь хорошие результаты получились в диапазоне длинных волн. Величина ослабления
помех составила 60 дБ. Данная статья
может представлять интерес для любительской радиосвязи на ДВ (136 кГц).
Правда, в настоящее время лучшие результаты получаются при использовании согласующего усилителя непосредственно в антенне, который по коаксиальному кабелю подключён к согласующему усилителю на входе самого приёмника.
Антенна метёлка.| Рис. 4. г) антенна метёлка. |
Это была моя первая
самодельная антенна, которую я делал для детекторного приёмника. Первая
антенна, об которую я обжёгся, залуживая каждый проводок, строго по чертежу с
помощью транспортира выставляя углы наклона прутиков. Как я не старался, но
детекторный приёмник с ней не работал.
Лучшие результаты можно получить с представленными ниже картинками антенн (рис 5 — 6). Это тоже антенны с сосредоточенной ёмкостью. Здесь проволочная рамка и спираль включает в себя 15 — 20 метров провода.
| Журнал «Радио Всем 1929 11. |
| Журнал «Радио Всем» 1929 11. |
| Журнал «Радиолюбитель» 1928 03-04. |
Я использовал обычную
строительную рулетку с длиной стального полотна 5 метров. Такая рулетка очень
удобна в качестве антенны КВ диапазона, так как имеет металлическую клипсу,
электрически связанную через вал с полотном ленты.
Карманные приёмники с
диапазоном КВ имеют чисто символическую штыревую антенну, в противном случае
они бы не поместились в карман. Стоило мне только закрепить рулетку на штыревой
антенне приёмника, как коротковолновые диапазоны в районе 13 метров стали
захлёбываться от большого количества принимаемых радиостанций.
Приём на осветительную сеть.
Так называется статья в Журнале «Радиолюбитель» за 1924 год № 03. Теперь эти антенны вошли в историю, но при необходимости сетевыми проводами ещё можно воспользоваться в какой-нибудь затерянной деревушке, предварительно отключив все современные бытовые приборы.
Рис. 7. Конденсатор С 1 имеет номинал 200 пФ 400 В.
Один из проводов осветительной сети и есть антенна (рис. 1). На рисунке 1 и 4
изображены конструкция и схема детекторного приёмника. На рисунке 2 — антенный
провод наматывался на баллон осветительной лампы, обеспечивая, таким образом,
емкостную связь с сетевыми проводами. |
на рисунке 3 антенный провод проложен
вокруг сетевой проводки.Журнал «Радио всем» 1925 г. № 05. Антенна подключена к сетевой розетке с помощью двух конденсаторов номиналом 200 пФ. 1 — розетка; 2, 3 — конденсаторы; 4 — антенный провод. |
Эти антенны представлены на рисунке 4. а, б). Горизонтальная часть антенны не должна превышать 20 метров, обычно рекомендуют 8 – 12 метров. Расстояние от земли не менее 10 метров. Дальнейшее увеличение высоты подвеса антенны приводит к росту атмосферных помех.
Эту антенну я сделал
из сетевой переноски на бобине. Такую антенну (рис. 8) очень легко развернуть в полевых
условиях. Кстати детекторный приёмник с ней неплохо работал. На рисунке, где
изображён детекторный приёмник, из одной сетевой бобины (2) сделан колебательный
контур, а второй сетевой удлинитель (1) используется в качестве Г- образной
антенны.
|
Рамочные антенны.
|
Антенна может быть выполнена в виде рамки, и является входным перестраиваемым колебательным контуром, который обладает направленными свойствами, что значительно ослабляет помехи радиоприёму.
Приёмная складная рамка в виде зонтика. Журнал «Радиолюбитель»1926 06.
Магнитная антенна.
При её изготовлении
используется ферритовый цилиндрический стержень, а также прямоугольный стержень,
занимающий меньше места в карманном радиоприёмнике. На стержне помещается
входной перестраиваемый контур. Достоинством магнитных антенн — маленькие
габариты, а высокая добротность контура, и, как следствие высокая селективность
(отстройка от соседних станций), которая в совокупности с направленным
свойством антенны только добавят ещё одно преимущество, такое, как лучшая помехоустойчивость приёма в городе. Применение
магнитных антенн в большей степени предназначено для приёма местных
радиовещательных станций, однако высокая чувствительность современных
приёмников ДВ, СВ и КВ диапазонов и перечисленные выше положительные свойства
антенны обеспечивают неплохую дальность радиоприёма.
Так, например, я смог на магнитную антенну поймать отдалённую радиостанцию, но стоило только подключить дополнительно громоздкую внешнюю антенну, как станция затерялась в шуме атмосферных помех.
| Магнитная антенна на ферритофом стержне имеет поворотное устройство. |
На плоском ферритовом (аналогичным по длине цилиндрическом) стержне размером 3 Х 20 Х 115 мм марки 400НН для ДВ и СВ диапазонов на подвижном бумажном каркасе наматываются катушки проводом марки ПЭЛШО, ПЭЛ 0,1 – 0,14 , по 190 и 65 витков.
Для КВ диапазона
контурная катушка размещается на диэлектрическом каркасе толщиной 1,5 — 2 мм и содержит
6 витков, намотанных с шагом (с расстоянием между витками) с длиной контура 10
мм. Диаметр провода 0,3 — 0,4 мм. Каркас
с витками крепится на самом конце стержня.
«Как я повышал эффективность входной цепи самодельного приёмника на частоте 3 МГц»
| Самодельный приёмник прямого усиления с входными цепями на ферритовых стержнях. |
| Телевизионная и радио антенны. |
Давно использую
чердак для телевизионных и радиоприёмных антенн. Здесь, в дали от
электропроводки, хорошо работает и антенна СВ и КВ диапазонов. Крыша из мягкой
кровли, ондулина, шифера является прозрачной для радиоволн. В журнале «Радио
всем» за 1927 (04) год даётся описание таких антенн. Автор С. Н. Бронштейн
статьи «Чердачные антенны» рекомендует: «Форма может быть самой разнообразной,
в зависимости от размеров помещения. Общая длина проводки должна быть не менее
40 – 50 метров.
Материалом служит антенный канатик или звонковая проволока,
укрепляемые на изоляторах. Грозовой переключатель при такой антенне отпадает».
| Чердачные антенны Журнал «Задио Всем» 1927 04. |
Я использовал провод как одножильный, так и многожильный от электропроводки, не снимая с него изоляцию.
Потолочная антенна.
Это та самая антенна, на которую отцовский приёмник брал
города. Медный моточный провод диаметром 0,5 – 0,7 мм наматывался на карандаш,
а затем растягивался под потолком комнаты. Был кирпичный дом и высокий этаж, и
приёмник работал превосходно, а когда переехали в дом из железобетона, то
арматурная сетка дома стала преградой для радиоволн, и радио перестало
нормально работать.
| Журнал «Радио Всем» 1926 12. |
Из истории антенн.
Возвращаясь в прошлое мне было интересно узнать, как выглядела первая в мире антенна.
Первая антенна была предложена А. С. Поповым в 1895 году, представляла собой длинный тонкий провод, приподнятый с помощью воздушных шаров. Она была присоединена к грозоотметчику (приемнику, регистрирующему грозовые разряды), прототипу радиотелеграфа. А во время первой в мире радиопередачи 1896 года на заседании Русского физико-химического общества в физическом кабинете Петербургского университета от первого радиотелеграфного радиоприёмника, к вертикальной антенне был протянут тонкий провод (журнал «Радио» 1946 г. 04 05 «Первая антенна»).
| Первая антенна. |
Антенна змей. |
Что такое магнитная антенна?
`;
Дульсе Корасон
Магнитная антенна — это разновидность антенны, в которой для приема и передачи сигналов обычно используются короткие металлические стержни. В качестве металлических стержней обычно используются медные или алюминиевые стержни. Это может быть антенна сверхвысокой частоты (UHF), радиоантенна, антенна беспроводной локальной сети (WLAN) или телевизионная антенна. Пока он использует магнитные поля на металлическом стержне для приема или передачи сигналов, его называют магнитной антенной.
Для создания магнитного поля часто требуется электрический ток, поэтому большинству магнитных антенн требуется электричество для эффективного приема или передачи сигналов.
Магнитные антенны обычно небольшие и компактные, что делает их идеальными для мобильного использования. По этой причине радиолюбители, коммерческие радиостанции и военные радисты используют магнитные антенны. Они даже широко использовались во время войны во Вьетнаме из-за их транспортабельности. Когда дело доходит до портативности и передачи сигналов на короткие расстояния, магнитная антенна часто хорошо справляется со своей задачей.
Одним из наиболее часто используемых типов магнитных антенн является рамочная магнитная антенна, также называемая малой передающей петлей. Одним из преимуществ использования магнитных рамочных антенн является их способность подавлять шум, исходящий от других устройств, передающих сигнал. Обычно это связано с их способностью работать в узком диапазоне частот. Многие пользователи предпочитают этот тип антенны, потому что его очень легко транспортировать.
По сравнению с дипольными антеннами магнитные антенны могут работать не лучше.
Однако по сравнению с мобильными антеннами и другими видами портативных антенн они обычно более эффективны. Факторы, влияющие на характеристики магнитной антенны, включают расстояние от земли и конструкцию. Большинство магнитных антенн можно изготовить с нуля, что дает пользователям возможность сэкономить деньги. Магнитные антенны, купленные у производителей, также могут быть модифицированы для достижения определенных характеристик пользователей с особыми потребностями и требованиями.
Магнитная антенна, особенно если это рамочная магнитная антенна, может стоить немного дороже. Вот почему творческие люди с нужными техническими навыками часто предпочитают создавать свои собственные магнитные антенны, используя предметы повседневного обихода, которые они могут найти в своих домах.
Они также могут покупать материалы в обычных хозяйственных магазинах. В Интернете есть несколько хорошо задокументированных проектов магнитных антенн, которые позволяют легко выполнить шаги по созданию самодельной магнитной антенны. Люди обычно строят магнитные антенны, чтобы получить доступ к уникальной частоте наиболее эффективным и экономичным способом.
NGVA3 SiriusXM Satellite Radio Автомобильная антенна Магнитная
Сэкономьте $-24,95
SiriusXM RadioSKU: MR-NGVA3
Нет отзывов
Поделиться этим продуктом
NGVA3 — новейшая магнитная антенна SiriusXM Satellite Radio для крепления на крыше для приемников SiriusXM Radio.
Эта антенна является официальной антенной SiriusXM и может использоваться с приемниками платформы Sirius и XM. Соединение на конце антенны представляет собой стандартный разъем SMB, который подключается ко всем приемникам SiriusXM plug and play. Магнитное крепление с резиновыми ножками позволяет произвести немедленную установку без сверления поверхности автомобиля. Антенну можно легко снять, если вы продадите свой автомобиль или вернете его по истечении срока аренды. Сверхдлинный 23-футовый микрокоаксиальный кабель можно проложить вокруг оконных молдингов и через смотровые отверстия для профессиональной низкопрофильной установки.
Подробная информация о продукте
- Малый размер
- Эта антенна занимает мало места на вашем автомобиле, обеспечивая аккуратную и профессиональную установку
- Удлиненный кабель длиной 23 фута — антенный кабель подходит даже для самых больших автомобилей и внедорожников
- Прямая замена OEM Мы используем эту антенну в качестве прямой замены OEM антенны
- Безопасен для всех видов отделки автомобиля — резиновые ножки для защиты от царапин
- Простая установка без сверления — крепится с помощью ножек с магнитным резиновым покрытием для простоты установки
Технические характеристики
- Номер модели: NGVA3
- Производитель: SiriusXM
- Длина шнура: 23 фута
- Вес: 4 унции
Комплект поставки
- Магнитный автомобиль NGVA3 Антенна спутникового радио SiriusXM
- Соединитель под углом 90 градусов (прилагается)
- Магнитное основание антенны
- Антенный кабель длиной 23 фута
Страна
— Канада США
Почтовый индекс
У нас есть 30-дневная политика возврата, что означает, что у вас есть 30 дней после получения товара, чтобы запросить возврат.
Чтобы иметь право на возврат, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.
Чтобы начать возврат, вы можете связаться с нами по адресу [email protected]. Обратите внимание, что возврат необходимо отправить по следующему адресу: 1372 N. Goldenrod Rd. Люкс 22 Орландо, Флорида 32807
Если ваш возврат будет принят, мы вышлем вам этикетку для обратной отправки, а также инструкции о том, как и куда отправить вашу посылку. Товары, отправленные обратно к нам без предварительного запроса на возврат, не будут приняты.
Вы всегда можете связаться с нами по любому вопросу возврата по адресу [email protected].
Повреждения и проблемы
Пожалуйста, проверьте свой заказ при получении и немедленно свяжитесь с нами, если товар неисправен, поврежден или если вы получили не тот товар, чтобы мы могли оценить проблему и исправить ее.
Исключения / товары, не подлежащие возврату
Определенные типы товаров не подлежат возврату, например, скоропортящиеся товары (например, продукты питания, цветы или растения), нестандартные товары (например, специальные заказы или персонализированные товары) и товары личной гигиены ( например, косметика). Мы также не принимаем к возврату опасные материалы, легковоспламеняющиеся жидкости или газы. Пожалуйста, свяжитесь с нами, если у вас есть вопросы или опасения по поводу вашего конкретного товара.
К сожалению, мы не принимаем возврат товаров со скидкой или подарочных карт.
Обмен
Самый быстрый способ убедиться, что вы получите то, что вы хотите, — это вернуть предмет, который у вас есть, и после того, как возврат будет принят, совершить отдельную покупку нового предмета.
Европейский Союз 14-дневный период охлаждения
Несмотря на вышеизложенное, если товар отправляется в Европейский Союз, вы имеете право отменить или вернуть свой заказ в течение 14 дней по любой причине и без объяснения причин.
Как указано выше, ваш товар должен быть в том же состоянии, в котором вы его получили, неношеным или неиспользованным, с бирками и в оригинальной упаковке. Вам также понадобится чек или подтверждение покупки.
Возврат
Мы сообщим вам, как только получим и проверим ваш возврат, и сообщим, был ли одобрен возврат. В случае одобрения вам будет автоматически возвращен исходный способ оплаты в течение 10 рабочих дней. Пожалуйста, помните, что вашему банку или компании-эмитенту кредитной карты может потребоваться некоторое время для обработки и отправки возврата.
Если с момента утверждения вашего возврата прошло более 15 рабочих дней, свяжитесь с нами по адресу [email protected].
Ваша платежная информация надежно обрабатывается. Мы не храним данные кредитной карты и не имеем доступа к информации о вашей кредитной карте.

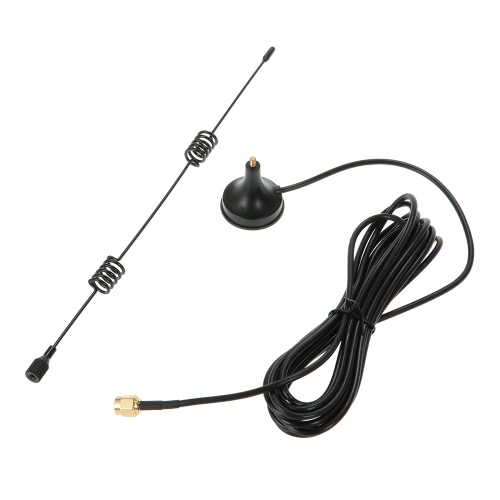

Крепления для мобильной антенны — магнитное основание
Результаты 1–18 из 18
99″>
$69,99Предполагаемая дата отгрузки в США: 21 ноября 2022 г. Расчетная дата международной отправки: Сегодня
29,95 долларов США
Предполагаемая дата отгрузки в США: 9 января 2023 г. Расчетная дата международной отправки: Сегодня
95″>
$54,95Предполагаемая дата отгрузки в США: Понедельник 24.10.2022 Расчетная дата международной отправки: Сегодня
$58,99
Предполагаемая дата отгрузки в США: 14 ноября 2022 г. Расчетная дата международной отправки: Сегодня
95″>
$54,95Предполагаемая дата отгрузки в США: 16 января 2023 г. Расчетная дата международной отправки: Сегодня
$32,99
Предполагаемая дата отгрузки в США: Пятница 21.10.2022 Расчетная дата международной отправки: Сегодня
99″>
$32,99Предполагаемая дата отгрузки в США: 11 ноября 2022 г. Расчетная дата международной отправки: Сегодня
29,95 долларов США
Предполагаемая дата отгрузки в США: 16 января 2023 г. Расчетная дата международной отправки: Сегодня
99″>
$31,99Предполагаемая дата отгрузки в США: 4 января 2023 г. Расчетная дата международной отправки: Сегодня
49,99 долларов США
Предполагаемая дата отгрузки в США: Понедельник 24.10.2022 Расчетная дата международной отправки: Сегодня
95″>
29,95 долларов СШАПредполагаемая дата отгрузки в США: 19 декабря 2022 г. Расчетная дата международной отправки: Сегодня
$54,95
Предполагаемая дата отгрузки в США: 5 декабря 2022 г. Расчетная дата международной отправки: Сегодня
99″>
$55,99Предполагаемая дата отгрузки в США: 7 декабря 2022 г. Расчетная дата международной отправки: Сегодня
$102,99
Предполагаемая дата отгрузки в США: Четверг 20.10.2022 Расчетная дата международной отправки: Сегодня
99″>
25,99 долларов СШАПредполагаемая дата отгрузки в США: 2 января 2023 г. Расчетная дата международной отправки: Сегодня
$54,99
Предполагаемая дата отгрузки в США: 28 октября 2022 г. Расчетная дата международной отправки: Сегодня
