Введение

Каждый из вас держал в руках магнит и знает его удивительное свойство: он на расстоянии взаимодействует с другим магнитом или с куском железа. Что есть такого в магните, что придает ему эти удивительные свойства? Можно ли самому сделать магнит? Можно, и что для этого нужно – вы узнаете из нашего урока. Забежим наперед: если взять простой железный гвоздь, он не будет обладать магнитными свойствами, но, если обмотать его проволокой и подключить ее к батарейке, мы получим магнит (см. рис. 1).

Рис. 1. Гвоздь, обмотанный проволокой и подключенный к батарейке

Оказывается, чтобы получить магнит, нужен электрический ток – движение электрического заряда. С движением электрического заряда связаны и свойства постоянных магнитов, таких как магнитики на холодильнике. Некого магнитного заряда, подобно электрическому, в природе не существует. Он и не нужен, достаточно движущихся электрических зарядов.

Магнитное поле, вектор магнитной индукции, правило буравчика

Прежде чем исследовать магнитное поле постоянного электрического тока, нужно договориться, как количественно описывать магнитное поле. Для количественного описания магнитных явлений необходимо ввести силовую характеристику магнитного поля. Векторная величина, количественно характеризующая магнитное поле, называется магнитной индукцией. Обозначается она обычно большой латинской буквой B, измеряется в тесла.

Магнитная индукции – векторная величина, являющаяся силовой характеристикой магнитного поля в данной точке пространства. Направление магнитного поля определяется по аналогии с моделью электростатики, в которой поле характеризуется действием на пробный покоящийся заряд. Только здесь в качестве «пробного элемента» используется магнитная стрелка (продолговатый постоянный магнит). Такую стрелку вы видели в компасе. За направление магнитного поля в какой-либо точке принято направление, которое укажет северный полюс N магнитной стрелки после переориентации (см. рис. 2).

Рис. 2. Направление магнитного поля

Полную и наглядную картину магнитного поля можно получить, если построить так называемые силовые линии магнитного поля (см. рис. 3).

Рис. 3. Силовые линии магнитного поля постоянного магнита

Это линии, показывающие направление вектора магнитной индукции (то есть направления полюса N магнитной стрелки) в каждой точке пространства. С помощью магнитной стрелки, таким образом, можно получить картину силовых линии различных магнитных полей. Вот, например, картина силовых линий магнитного поля постоянного магнита (см. рис. 4).

Рис. 4. Силовые линии магнитного поля постоянного магнита

Магнитное поле существует в каждой точке, но линии мы изображаем на некотором расстоянии друг от друга. Это просто способ изображения магнитного поля, аналогично мы поступали с напряженностью электрического поля (см. рис. 5).

Рис. 5. Линии напряженности электрического поля

Чем более плотно нарисованы линии – тем больше модуль магнитной индукции в данной области пространства. Как видите (см. рис. 4), силовые линии выходят из северного полюса магнита и входят в южный полюс. Внутри магнита силовые линии поля также продолжаются. В отличие от силовых линий электрического поля, которые начинаются на положительных зарядах и заканчиваются на отрицательных, силовые линии магнитного поля замкнутые (см. рис. 6).

Рис. 6. Силовые линии магнитного поля замкнуты

Поле, силовые линии которого замкнуты, называется вихревым векторным полем. Электростатическое поле не является вихревым, оно потенциальное. Принципиальное различие вихревых и потенциальных полей в том, что работа потенциального поля на любом замкнутом пути равна нулю, для вихревого поля это не так. Земля тоже является огромным магнитом, она обладает магнитным полем, которое мы обнаруживаем с помощью стрелки компаса. Подробнее о магнитном поле Земли рассказано в ответвлении.

Компас. Магнитное поле земли

Наша планета Земля является большим магнитом, полюса которого находятся неподалеку от пересечения поверхности с осью вращения. Географически это Южный и Северный полюса. Именно поэтому стрелка в компасе, которая тоже является магнитом, взаимодействует с Землей. Она ориентируется таким образом, что один конец указывает на Северный полюс, а другой – на Южный (см. рис. 7).

Рис. 7. Стрелка в компасе взаимодействует с Землей

Тот, который указывает на Северный полюс Земли, обозначили N, что означает North – в переводе с английского «Север». А тот, который указывает на Южный полюс Земли – S, что означает South – в переводе с английского «Юг». Так как притягиваются разноименные полюса магнитов, то северный полюс стрелки указывает на Южный магнитный полюс Земли (см. рис. 8).

Рис. 8. Взаимодействие компаса и магнитных полюсов Земли

Получается, что Южный магнитный полюс находится у Северного географического. И наоборот, Северный магнитный находится у Южного географического полюса Земли.

Теперь, познакомившись с моделью магнитного поля, исследуем поле проводника с постоянным током. Еще в XIX веке датский ученый Эрстед обнаружил, что магнитная стрелка взаимодействует с проводником, по которому течет электрический ток (см. рис. 9).

Рис. 9. Взаимодействие магнитной стрелки с проводником

Практика показывает, что в магнитном поле прямолинейного проводника с током магнитная стрелка в каждой точке будет устанавливаться по касательной к некоторой окружности. Плоскость этой окружности перпендикулярна проводнику с током, а ее центр лежит на оси проводника (см. рис. 10).

Рис. 10. Расположение магнитной стрелки в магнитном поле прямого проводника

Если изменить направление протекания тока по проводнику, то магнитная стрелка в каждой точке развернется в противоположную сторону (см. рис. 11).

Рис. 11. При изменении направления протекания электрического тока

То есть направление магнитного поля зависит от направления протекания тока по проводнику. Описать эту зависимость можно при помощи простого экспериментально установленного метода – правила буравчика:

если направление поступательного движения буравчика совпадает с направлением тока в проводнике, то направление вращения его ручки совпадает с направлением магнитного поля, создаваемого этим проводником (см.
рис. 12).

Рис. 12. Направление магнитного поля

Итак, магнитное поле проводника с током направлено в каждой точке по касательной к окружности, лежащей в плоскости, перпендикулярной проводнику. Центр окружности совпадает с осью проводника. Направление вектора магнитного поля в каждой точке связано с направлением тока в проводнике правилом буравчика. Опытным путем, при изменении силы тока и расстояния от проводника, установлено, что модуль вектора магнитной индукции пропорционален току и обратно пропорционален расстоянию от проводника . Модуль вектора магнитной индукции поля, создаваемого бесконечным проводником с током, равен:

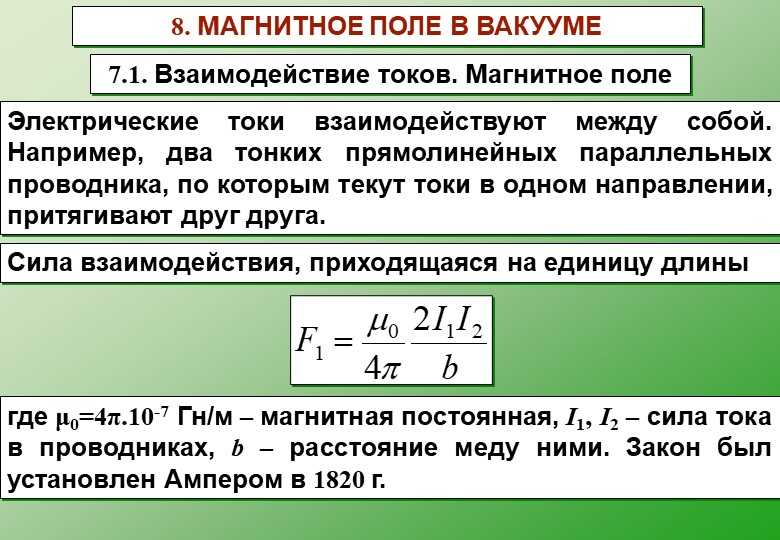

где – коэффициент пропорциональности, который нередко встречается в магнетизме. Называется магнитной проницаемостью вакуума. Численно равен:

Для магнитных полей, как и для электрических, справедлив принцип суперпозиции. Магнитные поля, создаваемые разными источниками в одной точке пространства, складываются (см.

рис. 13).

Рис. 13. Магнитные поля разных источников складываются

Суммарная силовая характеристика такого поля будет векторной суммой силовых характеристик полей каждого из источников. Величину магнитной индукции поля, создаваемого током в определенной точке, можно увеличить, если согнуть проводник в окружность. Это будет понятно, если рассмотреть магнитные поля небольших сегментов такого витка провода в точке, находящейся внутри этого витка. Например, в центре.

Сегмент, обозначенный , по правилу буравчика создает в ней поле, направленное вверх (см. рис. 14).

Рис. 14. Магнитное поле сегментов

Сегмент аналогично создает в этой точке магнитное поле, направленное туда же. Аналогично и для других сегментов. Тогда суммарная силовая характеристика (то есть вектор магнитной индукции B) в этой точке будет суперпозицией силовых характеристик магнитных полей всех малых сегментов в этой и будет направлено вверх (см. рис. 15).

Рис. 15. Суммарная силовая характеристика в центре витка

Для произвольного витка, не обязательно в форме окружности, например для квадратной рамки (см. рис. 16), величина вектора внутри витка будет, естественно, зависеть от формы, размеров витка и силы тока в нем, но направление вектора магнитной индукции всегда будет определяться таким же способом (как суперпозиция полей, создаваемых малыми сегментами).

Рис. 16. Магнитное поле сегментов квадратной рамки

Мы подробно описали определение направления поля внутри витка, но в общем случае его можно находить гораздо проще, по немного измененному правилу буравчика:

если вращать рукоятку буравчика в том направлении, куда течет ток в витке, то острие буравчика укажет направление вектора магнитной индукции внутри витка

(см. рис. 17).

Рис. 17. Направление вектора магнитной индукции в витке

То есть теперь вращение рукоятки соответствует направлению тока, а перемещение буравчика – направлению поля. А не наоборот, как было в случае с прямым проводником. Если длинный проводник, по которому течет ток, свернуть в пружину, то это устройство будет представлять из себя множество витков. Магнитные поля каждого витка катушки по принципу суперпозиции будут складываться. Таким образом, поле, создаваемое катушкой в некоторой точке, будет суммой полей, создаваемых каждым из витков в этой точке. Картину силовых линий поля такой катушки вы видите на рис. 18.

Рис. 18. Силовые линии катушки

Такое устройство называется катушкой, соленоидом или электромагнитом. Нетрудно заметить, что магнитные свойства катушки будут такими же, как у постоянного магнита (см. рис. 19).

Рис. 19. Магнитные свойства катушки и постоянного магнита

Одна сторона катушки (которая на рисунке сверху) играет роль северного полюса магнита, а другая сторона – южного полюса. Такое устройство широко применяется в технике, потому что им можно управлять: оно становится магнитом только при включении тока в катушке. Обратите внимание, что линии магнитного поля внутри катушки почти параллельны, их плотность велика. Поле внутри соленоида очень сильное и однородное. Поле снаружи катушки неоднородно, оно намного слабее поля внутри и направлено в противоположную сторону. Направление магнитного поля внутри катушки определяется по правилу буравчика как для поля внутри одного витка. За направление вращения рукоятки мы принимаем направление тока, который течет по катушке, а перемещение буравчика указывает направление магнитного поля внутри нее (см. рис. 20).

Рис. 20. Правило буравчика для катушки

Если поместить виток с током в магнитное поле, он будет переориентироваться, подобно магнитной стрелке. Момент силы, вызывающий поворот, связан c модулем вектора магнитной индукции в данной точке, площадью витка и силой тока в нем следующим соотношением:

Теперь нам становится понятно, откуда берутся магнитные свойства постоянного магнита: электрон, движущийся в атоме по замкнутой траектории, подобен витку с током, и, как и виток, он обладает магнитным полем. А, как мы увидели на примере катушки, множество витков с током, упорядоченных определенным образом, обладают сильным магнитным полем.

Постоянные магниты

Поле, создаваемое постоянными магнитами, – результат движения зарядов внутри них. И эти заряды – электроны в атомах (см. рис. 21).

Рис. 21. Движение электронов в атомах

Объясним механизм его возникновения на качественном уровне. Как известно, электроны в атоме находятся в движении. Так вот, каждый электрон, в каждом атоме создает свое магнитное поле, таким образом, получается огромное количество магнитов размером с атом. У большинства веществ эти магниты и их магнитные поля ориентированы хаотично. Поэтому суммарное магнитное поле, создаваемое телом, равно нулю. Но есть вещества, у которых магнитные поля, создаваемые отдельными электронами, ориентированы одинаково (см. рис. 22).

Рис. 22. Магнитные поля ориентированы одинаково

Поэтому магнитные поля, создаваемые каждым электроном, складываются. В итоге тело из такого вещества обладает магнитным полем и является постоянным магнитом. Во внешнем магнитном поле отдельные атомы или группы атомов, обладающие, как мы выяснили, собственным магнитным полем, поворачиваются как стрелка компаса (см. рис. 23).

Рис. 23. Поворачивание атомов во внешнем магнитном поле

Если они до этого не были ориентированы в одну сторону и не образовывали сильное суммарное магнитное поле, то после упорядочивания элементарных магнитов их магнитные поля сложатся. И если после действия внешнего поля упорядоченность сохранится, вещество останется магнитом. Описанный процесс называется намагничиванием.

Задания

Обозначьте полюса источника тока, питающего соленоид при указанном на рис.

24 взаимодействии. Порассуждаем: соленоид, в котором течет постоянный ток, ведет себя подобно магниту.

Рис. 24. Источник тока

По рис. 24 видно, что магнитная стрелка ориентирована южным полюсом в сторону соленоида. Одноименные полюса магнитов отталкиваются друг от друга, а разноименные притягиваются. Отсюда следует, что левый полюс самого соленоида – северный (см. рис. 25).

Рис. 25. Левый полюс соленоида северный

Линии магнитной индукции выходят из северного полюса и входят в южный. Значит, поле внутри соленоида направлено влево (см. рис. 26).

Рис. 26. Поле внутри соленоида направлено влево

Ну а направление поля внутри соленоида определяется по правилу буравчика. Мы знаем, что поле направлено влево – значит, представим, что буравчик вкручивается в этом направлении. Тогда его рукоятка будет указывать направление тока в соленоиде – справа налево (см. рис. 27).

Рис. 27. Направление тока в соленоиде

Направление тока определяется направлением перемещения положительного заряда. А положительный заряд перемещается от точки с большим потенциалом (положительный полюс источника) в точку с меньшим (отрицательный полюс источника). Следовательно, полюс источника, расположенный справа, – положительный, а слева – отрицательный (см. рис. 28).

Рис. 28. Определение полюсов источника

Задача 2

Рамка площадью 400 помещена в однородное магнитное поле индукцией 0,1 Тл так, что нормаль рамки перпендикулярна линиям индукции. При какой силе тока на рамку будет действовать вращающий момент 20 (см. рис. 29)?

Рис. 29. Рисунок к задаче 2

Порассуждаем: момент силы, вызывающий поворот, связан c модулем вектора магнитной индукции в данной точке, площадью витка и силой тока в нем следующим соотношением:

В нашем случае все необходимые данные имеются. Остается выразить искомую силу тока и рассчитать ответ:

Задача решена.

Список литературы

Соколович Ю. А., Богданова Г. С. Физика: Справочник с примерами решения задач. – 2-е издание передел. – X.: Веста: Издательство «Ранок», 2005. – 464 с.
Мякишев Г. Я. Физика: Учеб. для 11 кл. общеобразоват. учреждений. – М.: Просвещение, 2010.

Дополнительные рекомендованные ссылки на ресурсы сети Интернет

Интернет портал «Гипермаркет знаний» (Источник)
Интернет портал «Единая коллекция ЦОР» (Источник)

Домашнее задание

Дайте определение вектора магнитной индукции.
Каковы источники магнитного поля?
Какую величину обозначают и чему численно она равна?
Каким правилом можно описать зависимость направления магнитного поля от направления протекания тока по проводнику?

Физика Магнитное поле. Магнитное поле прямого тока. Магнитные линии

Материалы к уроку

Конспект урока

Ранее мы установили, что электростатическое поле создается неподвижными зарядами, и влияние одних заряженных тел на другие осуществляется при помощи электрического поля. При изучении действий электрического тока мы отметили магнитное действие тока. Долгое время считалось, что между электрическими и магнитными действиями не существует никакой связи. Однако оказалось, что такая связь существует. Обнаружить магнитное действие тока удалось датскому физику Гансу Христиану Э’рстеду в 1820 году. Он заметил во время лекции, что свободная магнитная стрелка заколебалась, когда неподалеку от нее был включен электрический ток.
Опыт 1.
Повторим опыт Эрстеда. Соберем электрическую цепь: источник постоянного тока, нихромовый провод, длиной 30-50см, реостат (10 Ом), включенный в начале на максимальное сопротивление и выключатель. Недалеко (5-10см) от провода расположим свободную магнитную стрелку. Систему расположим так, чтобы провод был параллелен направлению Север –Юг, чтобы при выключенном состоянии стрелка была параллельна проводу. Включим цепь и, уменьшая на реостате сопротивление, добьемся того, что магнитная стрелка повернется, устанавливаясь перпендикулярно проводу. Выключим ток, стрелка снова расположится параллельно проводу, показывая направление на Север. Сделаем вывод: магнитное поле около проводника возникает при движении зарядов по проводнику при включении электрического тока.
Опыт 2.
Магнитную стрелку расположим под проводом. При включении магнитная стрелка вновь отклонится и расположится перпендикулярно проводнику. Сделаем вывод: движущиеся заряды (электрический ток) являются причиной возникновения магнитного поля. Причем магнитное поле существует в пространстве вокруг проводника до тех пор, пока существует ток в проводнике.
Опыт 3.
Поменяем в цепи + и минус (изменив тем самым направление тока). Заметим, что магнитная стрелка вновь отклоняется при включении тока, устанавливаясь перпендикулярно проводнику, но теперь она ориентирована противоположными направлениями «север-юг». Делаем вывод: направление магнитных силовых линий изменилось на противоположное, потому что изменилось направление движущихся зарядов.
Так что же такое магнитное поле? Еще в древности люди обнаружили, что существуют «черные камни», способные притягивать железные предметы. Их стали называть магнитами. Если на магнит положить картонку и посыпать мелкими железными опилками, то они расположатся в виде некоторых линий. Такие линии (по предложению М.Фарадея) стали называться магнитными линиями, а материальную среду, которая существует около магнита и передает влияние одних магнитных масс на другие, называют магнитным полем.
Значит, магнитные линии – это линии вдоль которых в магнитном поле располагаются оси маленьких магнитных стрелок, называют магнитными линиями магнитного поля.
Магнитное поле, как и электрическое, является материальным. Оно обладает способностью действовать на свободные магнитные стрелки, без непосредственного соприкосновения (это называется «дальнодействием»).
Влияние взаимодействия намагниченных тел передается и в вакууме.
Опыт 4.
Пропустим через отверстие в листе картона, перпендикулярно его плоскости, прямой провод, включенный в электрическую цепь (такую же, как в опыте Эрстеда). Поставим на разных расстояниях от провода несколько свободных магнитных стрелок. Когда включим электрический ток, стрелки поворачиваются и устанавливаются так, что направления стрелок являются касательными к окружностям, центром которых является провод. Кроме того, отметим, что магнитное поле сильнее действует на те стрелки, которые расположены ближе к проводу.
Опыт 5.
Включим цепь, но вместо стрелок насыплем железные опилки на картон. Видим, что они расположились концентрическими окружностями, центром которых является проводник с током. Эти линии – силовые линии магнитного поля прямого тока. Магнитные стрелки в любом месте поля устанавливаются по касательной к силовым линиям в определенном направлении Делаем вывод: магнитные силовые линии прямого тока представляют собой концентрические окружности, центром которых является проводник.
Опыт 6.
Повторим опыт, который был выполнен в опыте 4. Только теперь самодельными стрелками покажем направление тока (от + к — ). Другой стрелкой (или несколькими) покажем направление, которое показывает северный конец магнитной стрелки ( у нас – «по часовой стрелке») Теперь изменим направление тока через проводник. Видим, что все магнитные стрелочки теперь повернулись на 180 градусов и указывают направление- «против часовой стрелки». Делаем вывод: направление магнитных силовых линий зависит от направления тока в проводнике. А можно ли определить направление магнитных силовых линий без магнитных стрелок? Можно! Для этого придумано «правило буравчика»: Если буравчик вращать так, что поступательное движение буравчика будет совпадать с направлением тока в проводнике, то направление вращения рукоятки покажет направление магнитных силовых линий.
Отметим следующее:
1)   Силовые линии магнитного поля замкнутые, у них нет ни начала, ни конца.
2)   Магнитное поле принципиально отличается от электростатического, в котором силовые линии не замкнуты: выходят из положительных зарядов и входят в отрицательные.
3)   Вместе с отличием магнитное и электрическое поля имеют и общее: оба поля – материальны и обладают энергией.
Сегодня на уроке мы рассмотрели и отметили, что магнитное поле –это материальная среда, через которую передается взаимодействие одних магнитных масс с другими. Что магнитные силовые линии – это воображаемые линии, используемые для изображения магнитных полей, касательные к этим линиям показывают направление магнитных сил, действующих на северный полюс магнитной стрелки. Без магнитной стрелки направление магнитных силовых линий можно определить по «правилу буравчика».
