Электромагнитное реле, что это такое, какой принцип действия?

Благодаря открытию электромагнетизма в 18 веке, совсем скоро появилось электромагнитное реле, без которого сегодня не обходится практически не один автоматический электроприбор.

Устройство прочно закрепилось в нашей жизни и нашло применение во многих сферах электротехники, свое широкое примените оно нашло в системах автоматики, различных электроприборах, в защитных системах и во многих других полезных вещах.

Содержание:

• 1 Что такое электромагнитное реле
  • 1.1 Конструкция и устройство
  • 1.2 Принцип работы
  • 1.3 Виды реле
• 2 Плюсы и минусы
  • 2.1 Плюсы
  • 2.2 Минусы
• 3 Реле постоянного и переменного тока, чем они отличаются
  • 3.1 Реле постоянного тока
  • 3.2 Реле переменного тока
• 4 Где используется и как выбрать электромагнитное реле
• 5 Как расшифровывается vdc, vac и что означают значения на корпусе реле
  • 5.1 Схемы подключения
• 6 Как обозначается реле на принципиальной схеме
• 7 Что такое реле времени, для чего нужно и где используется
• 8 Как проверить реле на работоспособность
• 9 Ведущие производители
• 10 Где можно купить реле
• 11 Как это работает. Видео
• 12 Видео: как проверить на работоспособность?
• 13 Как восстановить?
• 14 Заключение

Что такое электромагнитное реле

Это электромеханическое коммутационное устройство, основанное на принципе электромагнитной силы. При подаче электричества, внутри него образуется магнитное поле, благодаря которому, с помощью специального механизма происходит замыкание или размыкание коммутируемой электрической цепи.

Проще говоря, это устройство для управления другой электрической цепью, выполняющее управление через замыкание и размыкание контактов. Бывают реле постоянного и переменного тока, постоянного тока подразделяются на поляризованные и нейтральные, каждое из них предназначено для своих целей. Более подробно обо всем далее.

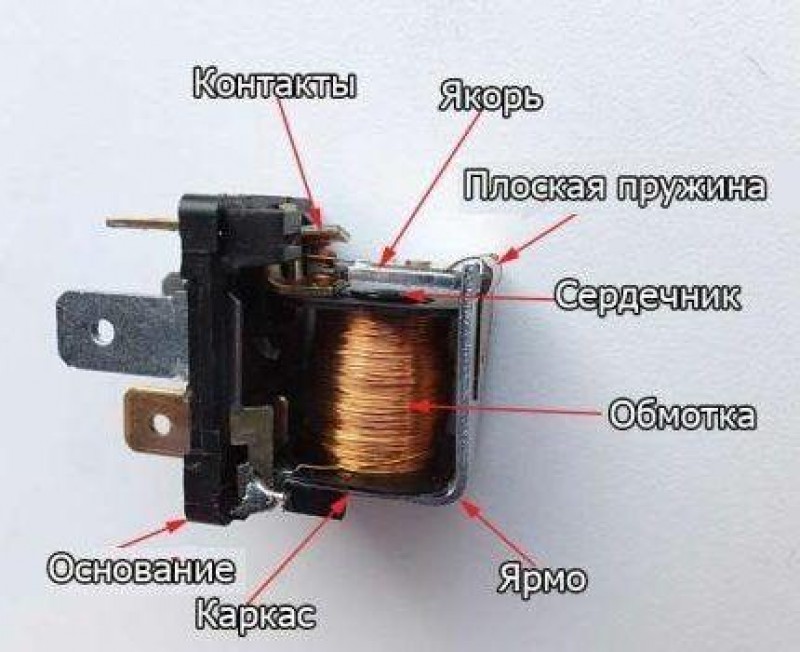

Конструкция и устройство

Конструкция состоит из трех главных частей, основным элементом которой является электромагнитная медная катушка с закрепленным внутри ферритовым сердечником (соленоидом), выполняющая роль электромагнита, закрепленная на неподвижной площадке – ярмо.

Вторая часть называется якорь, являющая металлической пластиной с контактной площадкой на конце, в разомкнутом положении удерживающейся пружиной. Контактная часть реле является исполнительным изолированным органом, при перемещении которого контакты замыкаются или размыкаются.

Бывают однопарные, двуполярные, многопарные, исходно замкнутые (NC) или разомкнутые (NO).

Три основные элемента:

1. Первичный или воспринимающий элемент (катушка с сердечником) – воспринимает электричество и преобразует его в магнитное поле.
2. Промежуточный, подвижный элемент (якорь) – в результате появления магнитного поля возникает ЭДС, изменяющая положение якоря или механического привода механизма, который служит для замыкания контактов.
3. Исполнительный орган (нормально замкнутый контакт или разомкнутый) – воздействует на другую электрическую схему включая или отключая ее.

Принцип работы

При подаче напряжения на обмотку катушки создается ЭДС, сила магнитного поля притягивает якорь с исходного положения, преодолевая усилие пружины, удерживающей якорь, тем самым замыкая контакт управляющей цепи.

В зависимости от конструкции реле, якорь замыкает или размыкает эклектическую цепь. После прекращения подачи электричества магнитное поле исчезает и якорь возвращается в свое обратное положение обратным сжатием пружины.

Сама катушка соленоид, в зависимости от количества витков проволоки, может срабатывать на разную силу тока, маркировка обычно указана на корпусе.

Примечание. УЗО представляет из себя обычное размыкающееся реле.

Виды реле

Помимо электромагнитных устройств, сегодня существует большое количество видов реле различного назначения и отличного принципа действия, использующихся для управления системами защиты от перепадов напряжения в бесперебойных системах защиты, автоматических приборах, интегральных электросхемах. К таким типам относятся:

1. Электронные, в качестве ключа используется резистор, не щелкает при переключении
2. Электротепловые
3. Герконовые
4. Времени
5. Приорита
6. Твердотельные – отсутствует соленоид, роль якоря выполняет мощный симистор или тиристор
7. Индукционные
8. Световые (совместно с датчиком света)

Также их следует различать по виду входящего сигнала, в зависимости от конструкции включение и выключение может происходить под воздействием:

1. Напряжения
2. Частоты электрической цепи
3. Изменения мощности
4. Света
5. Температуры
6. Давления
7. Звука
8. Давления газа

Плюсы и минусы

Как и у любого элемента, у реле есть свои преимущества и недостатки, тем не менее несмотря на минусы, в некоторых случаях без применения эти устройств просто не обойтись.

1. Простая конструкция
2. Легко ремонтируется, всегда можно разобрать чтобы подчистить контакты, заменить отдельные элементы
3. Низкое сопротивление на контактах

1. Ограниченный ресурс, так как используются механические элементы
2. Контакты иногда обгорают
3. Низкая скорость при срабатывании в отличие от полупроводниковых элементов, механическое устройство в сто раз медленнее электронного, но при этом скорость срабатывания все равно достаточно велика
4. Возможно дребезжание контактов при недостаточном напряжении на катушке
5. Щелчки при переключении

Реле постоянного и переменного тока, чем они отличаются

Существуют реле, способные получать входящий сигнал не только от постоянного тока, но и от переменного. Такое решение позволяет применить его практически во всех видах электросети, не только 5 — 12 вольт, например, в автомобиле, но и в энергетических установках от 220В, 380В, рассчитанных на сотни ампер переменного тока и даже выше.

Реле работает стандартным способом. Подаваемый ток создает электромагнитное поле внутри соленоида, смещает якорь, тем самым размыкает или замыкает цепь.

Подразделяются на поляризованные и нейтральные. Отличаются они тем, что поляризованные срабатывают в однополярной сети. Нейтральные срабатывают независимо от направления полярности.

Реле данного вида используются в сети переменного тока от 220в и работают немного иначе от постоянного. В сердечнике соленоида есть небольшая прорезь, разделяющая его на две части, одна из которых экранирована. При возникновении магнитного потока, одна его часть проходит через экранированную часть якоря, другая часть проходит на прямую.

Благодаря такому решению один из разделенных магнитных потоков в сердечнике немного отстаёт по фазе от другого, в результате чего не возникает перехода через ноль и дребезжание контакта, соответственно, притягивающее усилие сердечника постоянно и достаточное, чтобы удержать притянутый якорь, в этом и есть основное отличие.

Важно! Независимо от вида элемента, на управляемой цепи может коммутироваться постоянный и переменный ток. Все характеристики обычно указываются на корпусе.

Где используется и как выбрать электромагнитное реле

Сложно в это поверить, но самое простое реле стало причиной быстрого развития компьютеров и компьютерной техники и вот почему: в нем бывает два состояния вкл/выкл, а именно эти два состояния схожи с двоичным кодом транзисторов процессора.

Также это простое устройство нашло широкое применение в промышленности, в транспорте, в бытовом оборудовании, энергетики, космонавтике, медицине и.т.д. С ним мы сталкиваемся ежедневно, но не замечаем этого. Например, в ИБП или стабилизаторе напряжения, мгновенно реагирующим на перепады напряжения.

Справочник по слаботочным электрическим реле 3-е издание — скачать

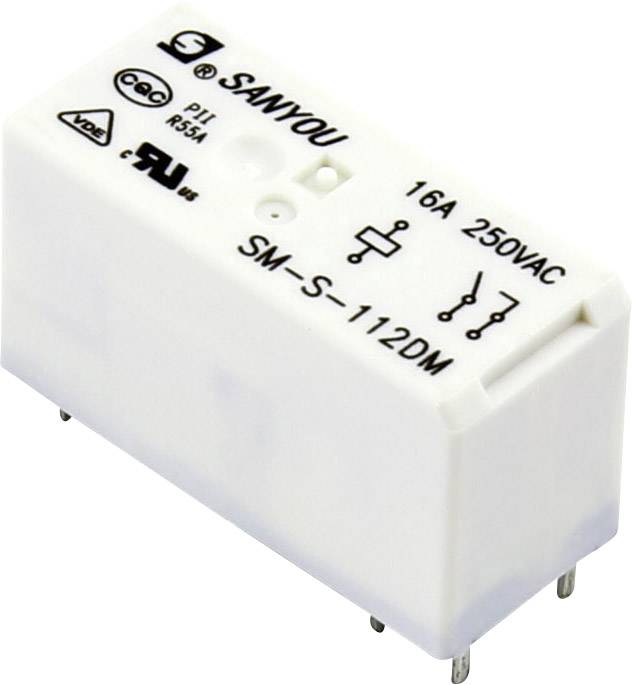

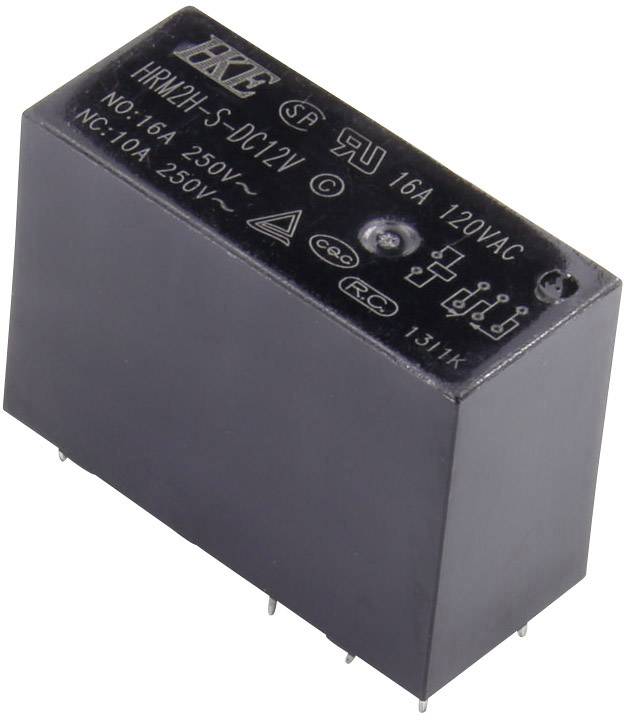

Как расшифровывается vdc, vac и что означают значения на корпусе реле

Как мы выяснили ранее, реле — это специальное исполнительное устройство коммутирующее различные направления электрической цепи. Обозначение VDC на корпусе означает максимальную нагрузку: DC –постоянный ток, V— вольтаж (12V). VAC на корпусе означает V-вольты, AC – переменный ток. Например 12А/35VAC.

Основными параметрами реле являются: напряжение питания соленоида, максимально допустимый ток и напряжение через контакты, эти параметры указаны на корпусе.

Более подробнее об электромеханических реле, высокочастотных, для авто и других можете ознакомиться в нашем каталоге – ссылка на каталог

Схемы подключения

Схем подключения реле, как и самих его видов, большое количество. Для общего понимания представляем самые популярные схемы использования в различных устройствах. Задавайте ваши вопросы в комментариях, благодаря вам мы постараемся расширить этот список более подробно.

Рисунок 1 – общая схема подключения

Рисунок 2 – схема подключения реле поворотника в авто

На рисунке 3 показана схема подключения реле ардуино

Как обозначается реле на принципиальной схеме

Электромагнитное реле по сути является электромагнитом с замком и несколькими группами контактов. Соленоид изображается в форме прямоугольника с линиями выводов. Якорь показывается перпендикулярной прерывистой прямой к выводам от узкой стороны прямоугольника.

Контактная группа изображается в форме ключей из прямых линий. Внутри прямоугольника могут быть изображены буквенные или численные значения.

Что такое реле времени, для чего нужно и где используется

Это устройство, предназначенное для включения и выключения электрической цепи в автоматическом режиме, через определенный интервал времени, используется в электротехнике и чаще в быту. По принципу работы разделяются на следующие виды:

1. Электромагнитные
2. Пневматические
3. С часовым механизмом
4. Моторные
5. Электронные

В электротехнике также существуют интервальные реле, они используются для создания интервального включения цепи с определенной выдержкой по времени после заданного сигнала, когда необходимо выполнить включение с интервалом после включения или выключения.

Бытовые приборы бывают механические и электронные. Сегодня на рынке чаще можно встретить электронные устройства с большим набором функций. Конструкция представляет из себя простую схему с магнитной катушкой и контактной группой, основным отличием от других устройств, является встроенная интегральная схема, управляющая питанием катушки.

В механических приборах интегральную схему заменяет специальный механизм, напоминающий вращающийся диск. За счет вращения диска и перемещения на нем специальных рисок происходит включение или отключение цепи в определенное время.

Реле времени невероятно полезное устройство, нашедшее свое применение во многих сферах жизни, активно применяется для управления питанием электрических приборов от 220В, управлением духовых шкафов, теплых полов, стиральных машин, отопления и систем кондиционирования.

Например, когда необходимо включить электропитание водяного насоса на даче для набора воды без вашего участия и вовремя отключить, чтобы уберечь его от сухого хода. Или полностью обесточить электросеть в определённые часы с целью сбережения электроэнергии.

Как проверить реле на работоспособность

Проверить на работоспособность достаточно просто, для этого нужно посмотреть на корпусе какое номинальное напряжение для этой модели. Если это 12В, достаточно подключить блок питания к контактам, если при срабатывании появляются характерные щелчки, это свидетельствует об исправном состоянии.

Если щелчков нет, возможно неверно соблюдена полярность или недостаточное напряжение. В замкнутом – неисправном реле щелчков не происходит, в таком случае его можно попробовать восстановить, см. видео ниже.

Ведущие производители

Из самых знаменитых стоит выделить несколько компаний производителей, лидеров отрасли. Российская компания АО НПК «Северная заря». Из зарубежных American Zettler (США), Cosmo (Китай), Finder (Германия).

Где можно купить реле

Еще 20 лет назад найти реле было довольно сложно, ее можно было купить как правило на радио рынках или снять с вышедших из строя приборов. Сегодня его можно приобрести практически в любом магазине радио деталей у дома или заказать в интернете по очень доступной цене даже с доставкой на дом.

Как это работает. Видео

Видео: как проверить на работоспособность?

Как восстановить?

Заключение

Как видите, реле это уникальное и очень простое электромеханическое устройство, применяемое практически во всех сферах жизни, полезность которого трудно переоценить, способное работать даже в космосе. Легко ремонтируется в случае поломки, способно защитить электросеть от опасной ситуации и сберечь время. Спасибо, что прочитали нашу статью, подписывайтесь на нашу группу в контакте, оставляйте комментарии или задавайте вопросы в форме вопрос – ответ, смотрите интересные статьи ниже.
