Что такое магнитный пускатель. Какие бывают типы магнитных пускателей. Как устроен магнитный пускатель. Как работает магнитный пускатель. Где применяются магнитные пускатели.
Что такое магнитный пускатель и для чего он нужен
Магнитный пускатель — это электромагнитный аппарат, предназначенный для дистанционного управления электродвигателями. Основные функции магнитного пускателя:
- Пуск и остановка электродвигателя
- Защита электродвигателя от перегрузок
- Реверс вращения электродвигателя (для реверсивных пускателей)
Магнитные пускатели широко применяются в промышленности для управления асинхронными электродвигателями с короткозамкнутым ротором. Они позволяют осуществлять дистанционное включение/выключение и защиту электродвигателей мощностью от долей до сотен киловатт.
Основные типы магнитных пускателей
По конструкции и функционалу магнитные пускатели делятся на следующие основные типы:

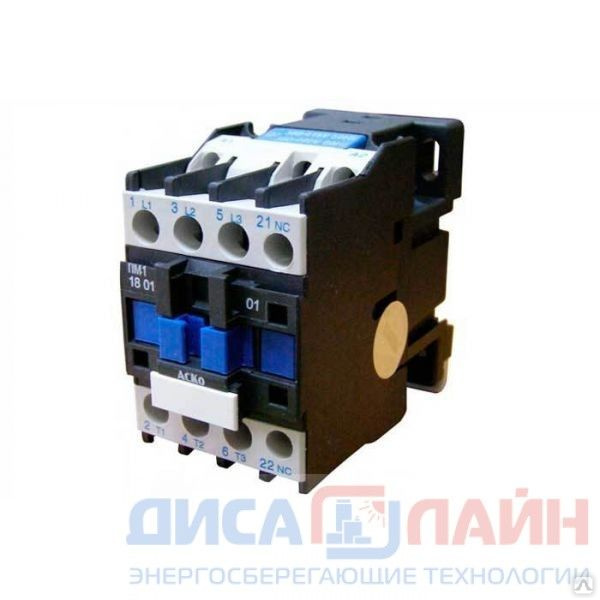

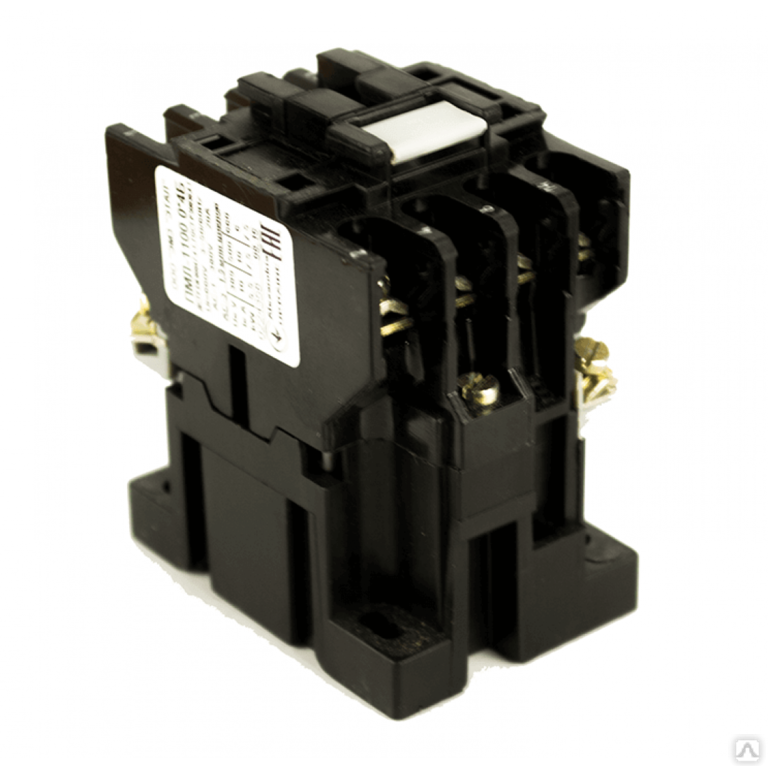

1. Нереверсивные пускатели
Предназначены только для пуска и остановки электродвигателя. Не могут изменять направление вращения двигателя.

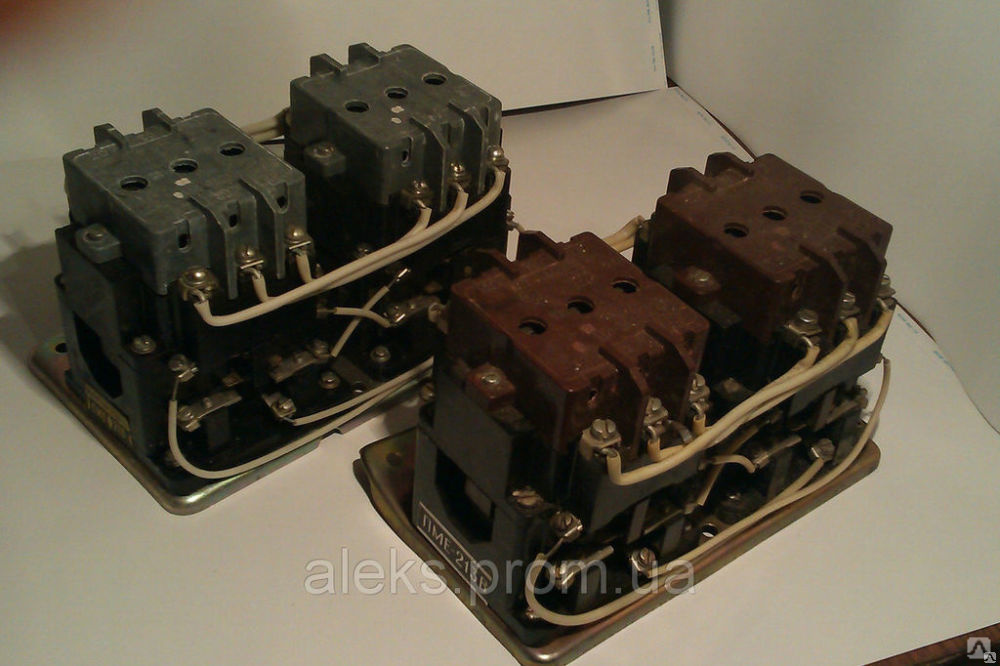

2. Реверсивные пускатели
Позволяют осуществлять не только пуск/остановку, но и реверс вращения электродвигателя. Содержат два контактора для переключения направления вращения.

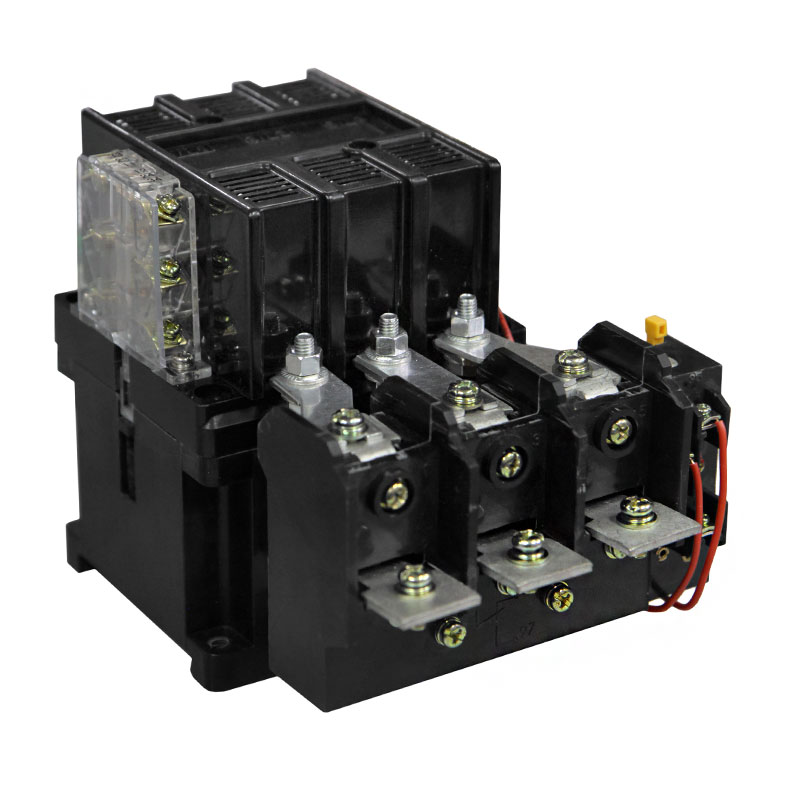

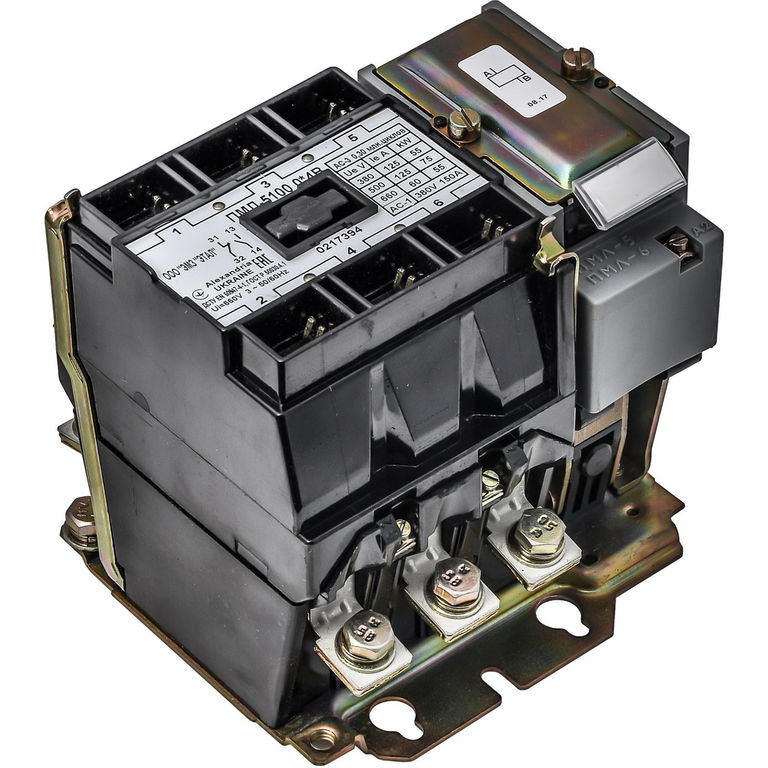

3. Пускатели с тепловым реле
Оснащены тепловым реле для защиты двигателя от перегрузок. При превышении допустимого тока тепловое реле размыкает цепь управления и отключает двигатель.

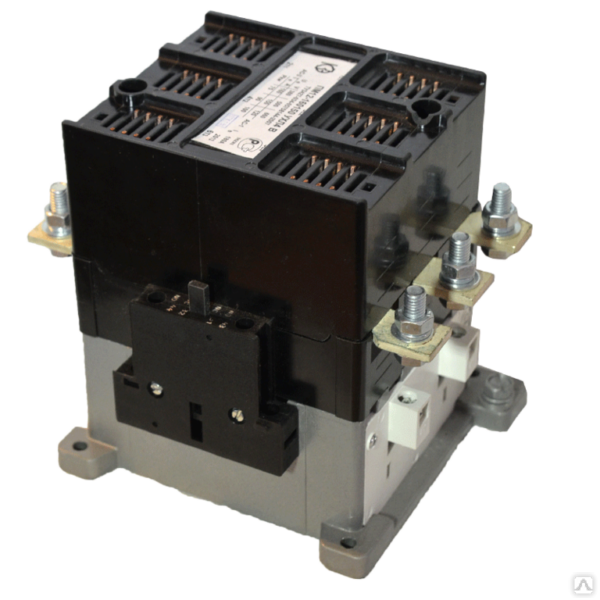

4. Пускатели без теплового реле
Не имеют встроенной тепловой защиты двигателя. Защита от перегрузок должна обеспечиваться отдельными устройствами.
Устройство магнитного пускателя
Основные элементы конструкции магнитного пускателя:
- Электромагнитный контактор — главный коммутационный аппарат
- Катушка контактора — создает магнитное поле для срабатывания
- Главные силовые контакты — для подключения двигателя
- Дугогасительная камера — для гашения электрической дуги
- Тепловое реле — для защиты от перегрузок (в пускателях с тепловой защитой)
- Вспомогательные контакты — для цепей управления и сигнализации
- Корпус — для защиты от внешних воздействий
Контактор является основным элементом магнитного пускателя. Он осуществляет коммутацию силовой цепи двигателя под действием электромагнитного поля катушки.
Принцип работы магнитного пускателя
Принцип действия магнитного пускателя основан на электромагнитном эффекте. При подаче напряжения на катушку контактора создается магнитное поле, которое притягивает подвижный якорь. Якорь механически связан с подвижными контактами. При его движении происходит замыкание главных и вспомогательных контактов пускателя.
Основные этапы работы магнитного пускателя:
- Подача напряжения на катушку контактора
- Создание электромагнитного поля катушкой
- Притяжение якоря магнитным полем
- Замыкание главных силовых контактов
- Подача напряжения на электродвигатель
- Замыкание вспомогательных контактов в цепи управления
При снятии напряжения с катушки магнитное поле исчезает, и под действием возвратной пружины якорь возвращается в исходное положение, размыкая контакты. Происходит отключение двигателя от сети.
Где применяются магнитные пускатели
Основные области применения магнитных пускателей:
- Управление асинхронными электродвигателями в промышленности
- Системы вентиляции и кондиционирования
- Насосные и компрессорные станции
- Конвейерные линии
- Подъемно-транспортные механизмы
- Станочное оборудование
- Системы водоснабжения
- Сельскохозяйственная техника
Магнитные пускатели позволяют осуществлять дистанционное управление электродвигателями, обеспечивая их пуск, остановку, реверс и защиту. Это делает их незаменимыми элементами систем автоматизации в самых разных отраслях.
Преимущества и недостатки магнитных пускателей
Магнитные пускатели имеют ряд достоинств и недостатков по сравнению с другими устройствами управления электродвигателями.
Преимущества:
- Простота конструкции и надежность
- Возможность дистанционного управления
- Высокая коммутационная способность
- Защита двигателя от перегрузок (при наличии теплового реле)
- Возможность автоматизации процессов пуска/остановки
- Невысокая стоимость
Недостатки:
- Относительно большие габариты и вес
- Ограниченный ресурс механических частей
- Сложность плавного регулирования скорости двигателя
- Наличие электромагнитных помех при коммутации
- Чувствительность к качеству питающего напряжения
Несмотря на некоторые недостатки, магнитные пускатели остаются одним из самых распространенных устройств управления электродвигателями благодаря простоте, надежности и невысокой стоимости.
Как выбрать магнитный пускатель
При выборе магнитного пускателя необходимо учитывать следующие основные параметры:
- Номинальный ток пускателя — должен соответствовать току управляемого двигателя
- Номинальное напряжение — должно соответствовать напряжению сети
- Мощность управляемого двигателя
- Категория применения (AC-3, AC-4 и т.д.)
- Наличие или отсутствие теплового реле
- Тип пускателя (реверсивный или нереверсивный)
- Степень защиты корпуса (IP)
- Климатическое исполнение
- Напряжение катушки управления
Правильный выбор магнитного пускателя обеспечит надежную и безопасную работу электропривода. При подборе рекомендуется консультироваться с техническими специалистами.
принцип работы и устройство, установка
- Главная
- Статьи
- Магнитные пускатели: что это такое и как работает
| 3460 Время чтения:
С помощью магнитного пускателя осуществляется управление асинхронным электромотором с напряжением питания до 600 В.
Пускатель выполняет две задачи:
- Отключение и включение 3-фазных электродвигателей от сети питания.
- Реверсирование 3-фазных двигателей.
Дополнительно в пускатель встраивают тепловое реле, которое защищает электрооборудование от перегрузки в течение длительного времени.
В зависимости от принципа работы магнитные пускатели бывают следующих видов:
- Реверсивные и не реверсивные.
- Защищенные — предназначены для помещений, в среде которых содержится малое количество пыли.
- Пыленепроницаемые — используются в местах, которые хорошо защищены от атмосферных осадков и прямых солнечных лучей.
- Открытые — устанавливаются в местах с защитой от пыли, грязи, механического воздействия. Такие приборы ставят в электрощитовых.
Из чего состоит прибор
Магнитный пускатель имеет простое устройство. В его конструкцию входят:
- Сердечник с втягивающей катушкой.
- Якорь.
- Механический индикатор работы.
- Вспомогательные контакты.
- Корпус, изготовленный из ударопрочного пластика.
Как работает магнитный пускатель
Принцип действия магнитного пускателя можно рассмотреть на примере:
- На катушку подается напряжение и возникает ток.
- Во время работы катушки, через которую протекает ток, происходит притяжение якоря к сердечнику. В результате замыкаются силовые контакты.
- Вспомогательные контакты также начинают замыкаться или размыкаться (действие зависит от исполнения). Блок вспомогательных контактов подает сигнал в систему управления о запуске или остановке работы прибора.
- Когда с катушки снимается напряжение, контакты размыкаются и возвращаются в исходное положение.
Работа реверсивного магнитного пускателя практически не отличается от действия не реверсивного. Различие только в очередности фаз, подключаемых к приборам:
- Для реверсивного: А, В, С.
- Для не реверсивного: С, В, А.
Очередность фаз должна строго соблюдаться. В ином случае будет невозможен реверс электродвигателя переменного тока.
В реверсировании также учитывают блокировку одновременного включения пускателей. Это необходимо для исключения риска замыкания тока.
Установка магнитного пускателя
Чтобы прибор стабильно функционировал, необходимо соблюдать правила монтажа:
- Если устанавливается пускатель с тепловым реле, следует учитывать температуру окружающей среды, двигателя и пускового устройства. Разница между температурами должна быть минимальной.
- Магнитные приборы запрещено устанавливать в местах, для которых характерны высокие вибрации. Также нельзя ставить пускатели рядом с мощным электромагнитным оборудованием. Ток таких агрегатов может превышать 150 Ампер.
- Чтобы реле работало нормально, температура окружающей среды не должна быть выше +40 градусов.
Рассказать друзьям
Есть вопросы — спрашивайте!
Наши специалисты помогут Вам, окажут бесплатную консультацию или запишут на приём
Задать вопрос
Статьи
Подключение реле напряжения в электросети
Схемы подключения магнитного пускателя
Как подключить УЗО
УЗО и дифавтомат: в чем разница
Включатель с датчиком движения: особенности установки
Клеммная колодка: принцип работы и разновидности
Принцип работы концевых выключателей и их разновидности
Что такое реле напряжения и для чего оно нужно
Кнопки и переключатели
Что такое автоматический выключатель и для чего он нужен?
Боты диэлектрические: где их применяют и как проверяют
Контакторы: для чего они нужны и какие есть разновидности
Что такое заземление и для чего оно предназначено
Диэлектрические коврики: для чего нужны и как выбрать
Тепловое реле: устройство и принцип работы
Все о светодиодной продукции
Последние новости
Видео-экскурсия по заводам CHINT 2020 Элос — официальный дистрибьютор «CHINT electric»! С 23 февраля! Нам исполнилось 30 лет! УП «Элос» официальный дилер ЭРА — каталог УП «Элос» приглашает Вас посетить выставку «Energy Expo-2018» Новая модель диф.автоматов ДА8 1P+N Поздравляем с Днём победы! Новые банковские реквизиты (с 4 июля 2017 года) УП Элос — партнёр года 2016 АО КонтакторМагнитные пускатели. Виды и устройство. Работа и применение
Во время зарождения электротехники включение 3-фазных электродвигателей производилось с помощью обычных рубильников вручную. Рубильники не создавали безопасных условий, требовалось пульт управления соединять силовыми линиями. В течение дальнейшего прогресса развития процессов коммутации ученые изобрели такие устройства, как магнитные пускатели, которые не имели тех недостатков рубильника.
Это коммутационное устройство обеспечивает подключение потребителя нагрузки дистанционно, дает возможность управления эксплуатацией оборудования.
Конструкция пускателя простая, так же, как и его принцип работы. Пускатель состоит из контактов двух видов: неподвижных и подвижных. При замыкании этих контактов электродвигатель запускается, а при разъединении контактов происходит остановка и выключение питания.
Магнитные пускатели предназначены в основном для управления работой 3-фазных электромоторов на дистанционном уровне. Основные операции, проводимые с помощью магнитных пускателей – это запуск, отключение или реверс.
Вспомогательной функцией пускателя вместе с тепловым реле является защита электродвигателя от излишних нагрузок. Имеются схемы пускателей с ограничителями напряжения на основе полупроводниковых элементов. По схемам подключения нагрузки бывают реверсивными и нереверсивными.
По типу расположения магнитные пускатели классифицируются:
- Открытого типа. Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.
- Защищенного исполнения. Монтируются в помещениях с пониженным содержанием пыли в воздухе, исключающих доступ воды к устройству.
- Влагонепроницаемого исполнения. Монтируются внутри зданий, снаружи под оборудованными навесами от воды и солнца.
Располагают в защищенных шкафах, панелях, и других местах, не доступных для влаги, пыли и других вредных факторов.Вспомогательная классификация:
- Блок с кнопками на корпусе пускателя. Пускатели без реверса имеют две кнопки: Пуск и Стоп, устройства с реверсом оснащены тремя кнопками, две из них те же, что и в прошлом виде, добавлена кнопка Пуска назад. Некоторые исполнения устройств предусматривают лампу, сигнализирующую включение.
- Устройства со вспомогательными контактами сигналов и блокировок. Применяются в различных сочетаниях, как замыкающие или разъединяющие. Контакты бывают встроенными, либо выполнены на отдельной подставке. Иногда вспомогательные контакты применяются в общем составе схемы пускателя. В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.
- Значение напряжения и тока силовой обмотки.
- Тепловое реле. Его свойство – это ток номинала, при котором реле не срабатывает на средних настройках. Это значение тока может регулироваться в некоторых пределах от номинального значения тока.
В устройствах с реверсом с помощью дополнительных контактов выполняется электрическая блокировка.Некоторые магнитные пускатели комплектуются ограничителями напряжения и другими блокировками.
Конструктивные особенностиВсе устройство пускателя делится на две половины: верхнюю и нижнюю. В верхней половине расположены двигающиеся контакты вместе с камерой гашения дуги. Там же расположена и подвижная часть магнита. Она действует на силовые контакты.
Катушка находится в нижней части вместе с возвратной пружиной. Свойством пружины возврата является возвращение верхней половины в исходное состояние после отключения питания на обмотке. Так осуществляется разъединение силовых контактов.
В устройство двух половин электромагнита включены пластины Ш-образной формы.
Они изготовлены из электромагнитной стали. Для катушки используется медный провод с расчетным количеством витков, которые рассчитаны на эксплуатацию с напряжением питания определенных значений, начиная от 24 вольт и до 380 вольт. При поступлении напряжения в обмотке образуется магнитное поле. Две половины пытаются соединиться, образуется замкнутый контур. При отключении напряжения магнитное поле также исчезает, верхняя половина отходит на свое первоначальное место под действием пружины.
Название устройства говорит о его способе работы. Он действует по принципу электромагнита, во время прохождения тока по катушке. После притягивания контактов электродвигатель запускается.
1 — Подвижные контакты
2 — Подвижный якорь
3 — Пружины
4 — Катушка
5 — Стационарный сердечник
6 — Подвижный сердечник
7 — Стационарные контакты
Общее устройство состоит из основной части и якоря, который двигается по направляющим.
Проще сказать, что все магнитные пускатели выполнены в виде большой кнопки с клеммами силовых контактов, и неподвижных контактов.
Двигающаяся часть имеет мостик с контактами, который обеспечивает разрыв цепи в двух местах, для выключения напряжения. Также мостик служит для качественного соединения проводов во время подключения схемы в действие. Система проверяется вручную. Надавливают на якорь и чувствуют усилие пружин, которое при работе преодолевается электромагнитом. При отпускании якоря контакты возвращаются назад.
В работе подобное управление не требуется, оно нужно для контроля. Реально применяется дистанционная форма подключения электромагнитным полем, которое возникает в обмотке от электрического тока. Шихтованный магнитопровод обеспечивает хорошую проводимость тока.
Когда в цепи отсутствует электрический ток, то вокруг обмотки магнитное поле исчезает, что приводит к отходу якоря в первоначальное положение. При подаче напряжения происходит обратный процесс. Рабочее включенное положение якоря влияет на функционирование устройства.
В таком положении должно быть качественное соединение контактов. При малейшем ослаблении пружин контакты начинают подгорать, нагреваться, происходит отгорание концов проводов.
Для возможности качественной эксплуатации пускателей, их установку проводят на ровной неподвижной поверхности, вертикально. Устройства с тепловым реле нужно ставить так, чтобы не было разницы температуры с внешней средой.
Монтаж с нарушением приводит к ложным срабатываниям. Поэтому нельзя устанавливать магнитные пускатели в местах с вибрацией, ударами. Устройства с током номинала более 150 ампер при запуске сильно вибрируют и сотрясаются.
Корпус теплового реле может нагреться от других устройств. Это отрицательно действует на правильность работы пускателя. Поэтому не рекомендуется размещать пускатели рядом с горячим оборудованием.
При соединении провода с контактом пускателя, его конец загибают в виде кольца. Это не дает возникнуть перекосу пружинных шайб в зажиме.
При подключении двух проводов с одним сечением, их располагают по двум противоположным сторонам от винта.
Перед монтажом концы проводов лудят. В многожильных проводах перед тем, как проводить лужение, концы скручивают. Концы алюминиевых проводов чистят надфилем, покрываются специальной пастой. Подвижные контакты и части пускателя смазывать запрещается. Перед запуском магнитные пускатели осматривают снаружи и контролируют исправность частей. От руки двигающиеся части должны легко перемещаться. Схема соединения сверяется.
Техническое обслуживаниеДля качественного ухода за пускателем нужно знать возможные признаки поломок устройства. Обычно это высокая температура корпуса, сильное гудение.
Высокая температура устройства чаще всего связана с замыканием обмотки между витками. При осмотре катушки не должно быть трещин, нагара, повреждений, оплавления. В таких случаях необходима замена катушки. Чрезмерный нагрев происходит из-за увеличения напряжения питания выше номинала, при перегрузке, плохое качество контактов, их сильном износе.
Сильное гудение пускателя может возникнуть по нескольким причинам. Чаще всего нужно проверить плотность прилегания якоря. Неплотность может возникнуть из-за загрязнения поверхности. Еще одной причиной может стать недостаточное напряжение сети, снижение его более 15 процентов, а также заедание подвижных элементов.
Для предотвращения таких поломок нужен постоянный уход. В общем, магнитные пускатели не нуждаются в дорогостоящих работах. Нельзя допускать внутрь грязи, влаги и пыли. Необходимо регулярно контролировать плотность прилегания и качество контактов. Составляют перечень работ по техническому уходу и ремонту электромонтерами-ремонтниками.
Программа обслуживания- Внешний осмотр на повреждения, сколы корпуса, удаление грязи. Сколы и повреждения появляются от длительной вибрации, неправильного монтажа, дефектами. Если корпус поврежден настолько, что это препятствует его закреплению на поверхности, то корпус подлежит замене. Особое внимание уделяется контролю наличия всех пружинок и контактов.
- Ревизия механических деталей. Контролю подвергается пружина для разрыва контактов. Она не должна быть мягкой и слишком сжатой. При проверке хода якоря не допускаются заклинивания. Контроль хода проводится от руки.
- Чистка контактов – это мероприятие не должно проводиться, если магнитный пускатель исправен. Слой с хорошей проводимостью на контактах очень малой толщины. При каждой чистке надфилем контакты скоро сточатся. Чистка допускается лишь при возникновении нагара. При замыкании контактов должно быть плотное прилегание, без наклонов, смещений. Иначе нужна регулировка.
- Если в корпусе пускателя есть детали из металла, то нужно проверить отсутствие соединения их с силовыми контактами. Необходимо также прозвонить все силовые контакты между собой на отсутствие замыканий. Для этого пользуются тестером. Сопротивление изоляции не должно быть менее 0,5 Мом.
Похожие темы:
- Магнитное поле. Источники и свойства. Правила и применение
- Электромагнитные реле. Виды и работа. Устройство и применение
- Устройства плавного пуска (Софтстартеры). Виды и работа
- Виды реле и применение. Работа и назначение. Особенности
Виды и работа. Устройство и применениеМагнитный пускатель — Блог — EKF
Мы собрали в одном месте главную информацию о магнитных пускателях. Статья поможет разобраться в их устройстве и принципе работы. Область применения и электрические схемы прилагаются.
Структура магнитного пускателя
Прежде чем рассматривать элементы магнитного пускателя необходимо дать ему определение. Согласно МЭС 441-14-38 пускатель — это комбинация всех коммутационных устройств, необходимых для пуска и остановки двигателя с защитой от перегрузок.
Рассмотрим структуру на примере магнитных пускателей КМЭ в корпусе IP65 9-95А EKF PROxima. Они состоят из:
- Корпуса,
- Кнопочного поста,
- Контактора КМЭ (электромагнитного реле),
- Теплового реле.
Корпус магнитного пускателя обеспечивает защиту IP65.
Для этого используются сальники, которые поставляются в комплекте. На разъёме оболочки и в кнопках есть специальный уплотнитель, не позволяющий влаге и пыли проникать внутрь прибора.
Корпуса пускателей КМЭ IP65 на токи до 32 А выполнены из пластика, на токи от 40 до 95 А — из железа.
Тепловое реле установлено непосредственно на контактор.
Как работает пускатель
Нажатие зелёной кнопки «Пуск» замыкает контактную группу и включает электромагнитный контактор. Это происходит почти мгновенно. После кнопку можно отпустить. Дальше работу электромагнитного контактора обеспечивает встроенный нормально открытый контакт. Через него происходит «самоподхват» цепи питания катушки управления контактором. Также в его цепи питания задействовано тепловое реле своими дополнительными клеммами. В рабочем состоянии ток проходит через силовой контакт магнитного контактора, далее — через тепловое реле перегрузки и поступает на нагрузку через кабель. При нажатии кнопки «Стоп» толкатель нажимает на кнопку «остановка» теплового реле, которая прерывает питание.
Таким образом, исполнительным механизмом пускателей для включения и отключения нагрузки служит контактор. Тепловое реле предназначено для защиты двигателя от перегрузок и неполнофазных режимов работ.
За защиту от перегрузок отвечает биметалическая пластина. Как видно из названия, она состоит из двух металлов с разным тепловым расширением. При нагревании этот элемент изгибается в сторону металла с меньшим тепловым расширением. На этом эффекте и основана защита. При определённом изгибе пластина размыкает контакты теплового реле. Поскольку катушка магнитного пускателя запитана через эти контакты, при их размыкании происходит отключение контактора. Тепловое реле имеет два контакта: нормально закрытый и нормально открытый. Первый используется при подключении катушки, второй подаёт сигнал о срабатывании теплового реле.
В тепловом реле есть два режима работы:
- Автоматический. После остывания тепловое реле включает контактор без участия человека.
- Ручной. Оператор должен устранить причину срабатывания и вручную включить реле.
Оператор должен устранить причину срабатывания и вручную включить реле.Тепловое реле срабатывает при повышении тока на любой из фаз свыше нормы. Когда пропадает одна из фаз, для работы двигателя необходимо пропорционально увеличить ток на оставшихся. Увеличение приводит к срабатыванию теплового реле по перегрузке.
В ассортименте EKF представлены модели контакторов с опцией индикации включения. Индикатор зажигается при подаче напряжения на катушку управления и гаснет при его снятии. Это удобно, когда исполнительный механизм находится не в прямой видимости и слышимости от самого пускателя.
Область применения
Магнитные пускатели используют там, где нужно включить/отключить двигатель и защитить его от перегрузки. Самые распространённые сферы применения — сельское хозяйство, промышленность, вспомогательное обеспечение инфраструктурных объектов, частные дома. Чаще всего пускатели используют, чтобы включить/отключить вентиляцию, запустить насос, открыть/закрыть двери и ворота, управлять малыми конвейерами.
Электрические схемы
Магнитные пускатели КМЭ в корпусе IP65 9-95А EKF PROxima производятся с управляющим напряжением 400 В и 230 В переменного тока 50 Гц. Электрические схемы этих магнитных пускателей разные.
Если пускатель с управляющим напряжением 400 В можно интегрировать в трёхпроводную систему питания двигателя, то для инсталляции устройства с управляющим напряжением 230 В необходима четырёхпроводная система с нейтралью. При этом нейтральный провод при выключении контактора не разрывается.
Как видно из электрической схемы, на тепловом реле остаётся не задействован один нормально открытый дополнительный контакт. Он обозначен 97-98. Этот контакт может быть использован для дистанционной подачи сигнала об аварийном отключении устройства, которым управляет пускатель.
Схемы передачи электричества магнитными пускателями собраны для ручного управления, но это не отменяет возможности и дистанционного управления. Для организации универсального — дистанционного и ручного управления подключением двух кнопок импульсного действия необходимо:
- К клеммам теплового реле 96 и катушки управления контактором А2 с помощью проводников подключить дистанционную кнопку управления на замыкание с контактом 1NO. Она будет дублировать кнопку «Пуск».
- В разрез линии питания контактора у клеммы 95 теплового реле необходимо установить кнопку на размыкание 1NC. Она будет дублировать кнопку «Стоп».
Она будет дублировать кнопку «Пуск».Таким образом, магнитные пускатели EKF могут применяться как для ручного, так и для дистанционного пуска устройств, имеют функцию защиты двигателя по перегрузке, обратную связь по аварийной остановке магнитного пускателя. Складская номенклатура устройств начинается с номинальных токов 9 А и заканчивается токами на 95 А.
В 2017 году в EKF появился собственный сборочный участок, и для заказа стали доступны пускатели на номинальные токи от 0,4 до 8 А. В их составе тепловые реле на малые токи и контакторы на 9 А.
Пускатели электродвигателей NEMA типа S (8536 8736 8606)
Доступны размеры NEMA 00-7 для нереверсивных электродвигателей и размеры NEMA 00-5 для реверсивных электродвигателей
Магнитные пускатели класса 8536 и класса 8736 типа S используются для коммутации асинхронных двигателей переменного тока с различными вариантами реле перегрузки.
Пускатели двигателей NEMA типа S предназначены для работы при максимальном напряжении 600 В переменного тока, мощностью до 600 л.с. и максимальным током 810 А
Назад Стартеры NEMA
Характеристики
Ознакомьтесь с нашим полным предложением NEMA Control.
Магнитные пускатели класса 8536 и класса 8736 типа S используются для коммутации электродвигателей с различными реле перегрузки. Пускатели типа S доступны в размерах NEMA 00-7 и рассчитаны на работу при максимальном напряжении 600 В
- Нормально разомкнутый контакт удерживающей цепи для трехпроводного управления входит в стандартную комплектацию.
- В пускателях типоразмеров 00-2 в качестве контакта удерживающей цепи используется вспомогательный контакт класса 9999 SX11.
- В пускателях типоразмеров 3–7 в качестве контакта удерживающей цепи используется вспомогательный контакт класса 9999 SX6.
- Класс 8536 Тип S Пускатели типоразмеров 00-6 стандартно поставляются с тепловым реле перегрузки из плавящегося сплава.
- Взаимозаменяемые тепловые блоки доступны для стандартных срабатываний (класс 20) размеров 00-6, быстрого срабатывания (класс 10) размеров 00-4 и медленного срабатывания (класс 30) размеров 00-3.
- В однофазных пускателях используется один тепловой блок; Трехфазные пускатели используют три тепловых блока.
- Класс 8536 Пускатели типоразмера 7 снабжены полупроводниковой системой MOTOR LOGICTM, которая включает:
- Выбираемое отключение класса 10/20
- Обнаружение замыкания на землю и возможности связи для дальнейшего расширения • Нечувствительность к окружающей среде и функции обрыва фазы, асимметрии фаз и защиты от перегрузки по току .
- Полупроводниковые реле перегрузки Motor Logic™ доступны для пускателей типоразмеров 00–7. Эти нечувствительные к окружающей среде реле перегрузки обеспечивают защиту от обрыва фазы и защиту от асимметрии фаз.
- Биметаллические реле перегрузки также доступны для типоразмеров 00-1. Версии с компенсацией окружающей среды и без компенсации окружающей среды поставляются с ручным и автоматическим сбросом, регулировкой тока срабатывания и аварийным контактом. • Магнитные пускатели класса 8536 доступны в большом количестве следующих корпусов.
- Корпус общего назначения по NEMA, тип 1
- NEMA, тип 3R, водонепроницаемый, устойчивый к мокрому снегу, для использования вне помещений
- NEMA, тип 4 и 4X, водонепроницаемый и пыленепроницаемый
- NEMA, тип 4X, водонепроницаемое, пыленепроницаемое и коррозионностойкое стекло — полиэстер
- NEMA, тип 7 и 9, с болтовым креплением и завинчивающимся верхом для опасных зон
- NEMA, тип 9, с болтовым креплением, для опасных зон
- NEMA, тип 12, пыленепроницаемое и водонепроницаемое, для промышленных Использование Катушки переменного тока
- доступны для применения на частоте 50-60 Гц.
- Максимальный номинальный постоянный ток 600 В переменного тока и 810 А
- NEMA Размеры 00-4 поставляются с катушками, которые предназначены для удовлетворительной работы при линейном напряжении 85–110 % от номинального напряжения
- Контакторы NEMA размеров 5, 6 и 7 поставляются с катушкой постоянного тока, работающей от схемы полупроводникового выпрямителя, которая питается от источника переменного тока.
For flexibility field-installable or factory modified accessories include auxiliary contacts, power poles, pneumatic timer attachments, and cover mounted control stations
Base Numbers: 8536S 8536SA 8536SAG 8536SAG1 8536SAG3 8536SAO 8536SAO1 8536SAO3 8536SAOV 8536SA0 8536SA01 8536SA03 8536SA0V 8536SB 8536SBA 8536SBA1 8536SBA2 8536SBAV 8536SBG 8536SBG1 8536SBG2 8536SBG3 8536SBG4 8536SBGV 8536SBO 8536SBO1 8536SBO2 8536SBO3 8536SBOV 8536SB0 8536SB01 8536SB02 8536SB03 8536SB0V 8536SBW 8536SBW1 8536SBW2 8536SC 8536SCA 8536SCA1 8536SCA2 8536SCG 8536SCG1 8536SCG2 8536SCG3 8536SCG4 8536SCGV 8536SCO 8536SCO1 8536SCO3 8536SCOV 8536SC01 8536SC03 8536SC0V 8536SCW 8536SCW1 8536SCW2 8536SD 8536SDO 8536SDO1 8536SDO3 8536SD0 8536SD01 8536SD03 8536SDA 8536SDA1 8536SDA2 8536SDG 8536SDG1 8536SDG3 8536SDG4 8536SDGV 8536SDO 8536SDO1 8536SDO3 8536SDOV 8536SD0 8536SD01 8536SD03 8536SD0V 8536SDW 8536SDW1 8536SDW2 8536SE 8536SEA 8536SEA1 8536SEG 8536SEO 8536SE0 8536SEO1 8536SE01 8536SEO2 8536SE02 8536SEO3 8536SE03 8536SF 8536SFO 8536SF0 8536SFO1 8536SF01 8536SG 8536SGO 8536SG0 8536SGO1 8536SG01 8736 8736S 8736SA 8736SAO 8736SA0 8736SAO1 8736SA01 8736SB 8736SBO 8736SB0 8736SBO1 8736SB01 8736SBO4 8736SB04 8736C 8736CO 8736C0 8736CO7 8736C07 8736CO8 8736C08 8736SD 8736SDO 8736SD0 8736SDO1 8736SD01 8736SDO2 8736SD02 8736SE 8736SEO 8736SE0 8736SEO1 8736SE01 8736SEO2 8736SE02 8736SF 8736SFO 8736SF0
Преимущества
- Гибкое реле с четырьмя реле перегрузки: полупроводниковое Motor Logic™, полупроводниковое коммуникационное TeSys™ T, адаптированное биметаллическое и сплавное типы панели насосов, двухскоростные пускатели, пускатели пониженного напряжения, варианты корпусов и аксессуары
- Прочная конструкция и надежная конструкция для длительного механического срока службы и электрической стойкости
- Обслуживаемый заменой контактов и катушек, а не заменой всего изделия; просто обслуживайте изношенную часть.
- Простой каталожный номер для простого и быстрого заказа
Применение
- Строительство
- Инфраструктура
- Промышленные рынки
- Коммерческие офисные здания
- Автоматизация зданий
- Орошение
Дополнительные ссылки
Галерея
Центр поддержки
Откройте для себя инструменты, калькуляторы, обучение и доступ к службе поддержки клиентов.
- Центр поддержки
Где купить
Поиск партнеров, дистрибьюторов и интеграторов в вашем регионе.
- Найти дистрибьютора
Продукты от А до Я
Просмотрите список всех продуктов Schneider Electric, включая устаревшие продукты.
- Посмотреть все продукты
Сравнить продукты: /
Пускатели двигателей | Опасное место | Распределение | Электрические и электронные | Товары
170 Товары
Сортировать по
* Репрезентативное изображение
Килларк
Код по каталогу: B7010HB
Размер 0, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010HG
Размер 0, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010HK
Размер 0, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010HM
Размер 0, Cutler-Hammer, 3-полюсный, 3-проводной, магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010SB
Размер 0, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010SG
Размер 0, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010SK
Размер 0, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7010SM
Размер 0, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011
Серия B7 — Пускатель двигателя — Размер NEMA 0/1
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011HB
Размер 1, Cutler-Hammer, 3-полюсный, 3-проводной, магнитный пускатель двигателя, 120 В, катушка
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011HG
Размер 1, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011HK
Размер 1, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011HM
Размер 1, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011SB
Размер 1, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011SG
Размер 1, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011SK
Размер 1, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7011SM
Размер 1, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012
Серия B7 — Пускатель двигателя — NEMA Размер 2
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012HB
Размер 2, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012HG
Размер 2, Cutler-Hammer, 3-полюсный, 3-проводной, магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012HK
Размер 2, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012HM
Размер 2, Cutler-Hammer, 3-полюсный, 3-проводный, магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012SB
Размер 2, квадрат D, 3 полюса, 3 провода, магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012SG
Размер 2, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012SK
Размер 2, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7012SM
Размер 2, квадрат D, 3 полюса, 3-проводной магнитный пускатель двигателя, катушка 600 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7013
Серия B7 — Алюминиевый корпус магнитного пускателя двигателя — NEMA, размер 3
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7013HB
Размер 3, Cutler-Hammer, 3-полюсный, 3-проводный, магнитный пускатель двигателя, катушка 120 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7013HG
Размер 3, Cutler-Hammer, 3-полюсный, 3-проводный, магнитный пускатель двигателя, катушка 230 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
* Репрезентативное изображение
Килларк
Код по каталогу: B7013HK
Размер 3, Cutler-Hammer, 3-полюсный, 3-проводной магнитный пускатель двигателя, катушка 480 В
Сравнивать
Посмотреть детали
Быстрый просмотр ресурсов
Добавить в список проектов
Что такое комбинированный пускатель двигателя?
Комбинированные пускатели двигателей можно эффективно использовать для размещения пускателя двигателя и устройств электрической защиты в одном корпусе.
Пускатели двигателей предназначены для обеспечения безопасности пользователей при запуске или остановке двигателя с помощью электромеханического переключателя. Это похоже на работу реле, но также обеспечивает защиту двигателя от перегрузки. Комбинированные пускатели двигателей могут быть полезны для обеспечения пользователей еще одним уровнем защиты. Они объединяют:
- Устройство управления, также известное как подрядчик
- Обеспечение защиты двигателя от перегрузки, что помогает предотвратить его перегрев
- Защита от короткого замыкания
Добавлена защита от короткого замыкания, которая позволяет пуску реагировать на определенные неисправности для защиты двигателя. Неисправность может быть фатальной для вашего двигателя или может привести к его необратимому повреждению. Таким образом, эта защита помогает предотвратить необратимое повреждение двигателя и избежать дорогостоящего ремонта. Защита от короткого замыкания может быть обеспечена с помощью:
- Автоматический выключатель
- Или разъединитель с предохранителем
Все эти элементы объединены в одном корпусе, что обеспечивает простоту установки и доступ для соответствующих работников при выполнении операций в аварийных или нормальных условиях.
Как работает комбинированный пускатель двигателя?
Комбинированный пускатель двигателя обычно работает аналогично стандартным пускателям двигателя. Тем не менее, они могут безопасно переключать требуемую величину тока на двигатель и помогают предотвратить потребление двигателем тока, превышающего параметры безопасности.
С помощью защиты от короткого замыкания, доступной в комбинированном пускателе двигателя, цепь получает все необходимое для работы с адекватными мерами безопасности. При использовании комбинации пускателя двигателя и разъединителя или автоматического выключателя можно разомкнуть все линии в случае неисправности любой фазы. Это может быть полезно для предотвращения однофазности, которая может привести к дисбалансу напряжения и перегоранию двигателя.
Стартер может управляться вручную или электронным способом с помощью магнитных компонентов, и это полностью зависит от ваших эксплуатационных потребностей.
Ручные комбинированные пускатели двигателей
Ручные комбинированные пускатели двигателей просты в эксплуатации.
Пользователю просто нужно нажать кнопку или повернуть поворотную ручку питания, чтобы включить или выключить подключенный двигатель. Затем он управляет механическими связями, открывая или закрывая их, чтобы запустить или остановить двигатель.
Ручные пускатели могут быть идеальным выбором, поскольку они обеспечивают:
- Безопасную и эффективную работу
- Меньший размер делает их пригодными для различных применений
- Первоначальная стоимость ручного стартера сравнительно низкая
- Автоматический выключатель/переключатель с предохранителем для обеспечения дополнительной отказоустойчивости
Комбинированные магнитные пускатели двигателей
Комбинированные магнитные пускатели двигателей обеспечивают электромагнитное управление, которое удобно для дистанционного управления. Поэтому он идеально подходит для крупномасштабных операций. Однако нагрузка двигателя, подключенная к пуску двигателя, может быть включена/выключена с использованием более безопасного напряжения, обычно 120 В для ваших устройств управления.
Существуют различные типы комбинированных магнитных пускателей двигателей, имеющие определенные конфигурации в цепи. Различные типы комбинированных магнитных пускателей двигателей:
- Пускатели прямого пуска (DOL) или пускатели прямого включения без реверса полного напряжения (FVNR)
- Это универсальный пускатель, который поставляется с магнитным контактором для подключения полного напряжения источника питания к двигателю. Их можно использовать для двигателей, которые просто должны работать с фиксированной скоростью в одном направлении.
- Реверсивные пускатели прямого пуска (DOL) или пускатели прямого пуска через сеть Реверсивное полное напряжение (FVR)
- Он также поставляется с той же утилитой, что и стандартные пускатели DOL, но также имеет возможность запуска вперед и назад. Таким образом, это особенно полезно для конвейерного оборудования, где требуется управление направлением.
- Пускатели звезда-треугольник
- Это двигатель с пониженным напряжением, который подходит для более длительных циклов разгона и работы в больших масштабах. Он предназначен для работы с трехфазными асинхронными двигателями и может переключать обмотки между соединениями треугольника и пуска для запуска двигателя.
- Это двигатель с пониженным напряжением, который подходит для более длительных циклов разгона и работы в больших масштабах.
- Устройства плавного пуска
- Обычно используются для управления электродвигателями переменного тока. Они помогают уменьшить крутящий момент и нагрузку во время фазы запуска и скачков электрического тока.
Он предназначен для работы с трехфазными асинхронными двигателями и может переключать обмотки между соединениями треугольника и пуска для запуска двигателя.Зачем нужен комбинированный пускатель двигателя?
Использование комбинированного пускателя двигателя может обеспечить вам дополнительную уверенность в безопасности цепи двигателя. Однако стандартные пускатели двигателей способны выполнять тот же процесс. Тем не менее, преимущества комбинированного пускателя двигателя могут быть полезными для создания усовершенствованных устройств защиты цепей, объединенных в одном корпусе.
Комбинированный пускатель двигателя поставляется либо с автоматическим выключателем, либо с разъединителем с предохранителем и имеет встроенную функцию защиты двигателя от короткого замыкания.
Таким образом, он не только защищает ваш двигатель от перегорания из-за любого сбоя в токе, но также обеспечивает все, что требуется для цепи в соответствии со статьей 430 Национального электрического кодекса.
С помощью сбрасываемой защиты цепи вы сможете быстро сбросить двигатель и запустить его после устранения неисправности. Это означает, что вы сможете свести к минимуму время простоя двигателя и быстрее восстановить его работу.
Существуют различные варианты использования комбинированного пускателя двигателя:
- Вентиляторы
- Тепловые насосы
- Водяные насосы
- Компрессоры
- Вентиляторы
- Конвейерные ленты
- Воздуходувки
Зачем покупать комбинированные пускатели электродвигателей от Spike Electric?
Мы являемся одним из крупнейших производителей чулков в Северной Америке, когда речь идет о компонентах комбинированных пускателей двигателей. Мы предлагаем безопасные, надежные и эффективные энергетические решения.
