Магнитные пускатели и контакторы: ключевые отличия и особенности применения

Чем отличаются магнитные пускатели от контакторов. Каковы основные характеристики этих коммутационных аппаратов. Где применяются контакторы и магнитные пускатели. Какие преимущества и недостатки имеют эти устройства.

Основные отличия магнитных пускателей от контакторов

Магнитные пускатели и контакторы — это коммутационные аппараты, широко используемые в системах управления электродвигателями и другими мощными электроприемниками. Хотя у них есть много общего, между ними существуют важные отличия:

• Габариты и вес — контакторы обычно крупнее и тяжелее пускателей при одинаковых номинальных токах
• Область применения — контакторы универсальны, пускатели в основном используются для управления электродвигателями
• Конструкция — у контакторов есть дугогасительные камеры, у пускателей их нет
• Частота коммутаций — контакторы допускают более частые переключения
• Защищенность — пускатели имеют защитный корпус, контакторы часто выпускаются без корпуса

Эти различия определяют особенности применения данных коммутационных аппаратов в различных электрических схемах.

Конструкция и принцип действия магнитных пускателей

Магнитный пускатель состоит из следующих основных частей:

• Электромагнитная система (магнитопровод и катушка)
• Главные силовые контакты
• Дополнительные блок-контакты
• Тепловое реле для защиты от перегрузок
• Защитный корпус

Как работает магнитный пускатель? При подаче напряжения на катушку создается магнитное поле, которое притягивает якорь. Якорь замыкает главные контакты, через которые подается питание на электродвигатель. Одновременно замыкается блок-контакт, шунтирующий пусковую кнопку. При обесточивании катушки пружина возвращает контакты в исходное разомкнутое положение.

Особенности конструкции и работы контакторов

Контактор имеет схожую с магнитным пускателем конструкцию, но есть и отличия:

• Наличие дугогасительных камер для каждого силового контакта
• Более мощная магнитная система
• Усиленные силовые контакты
• Отсутствие встроенной тепловой защиты
• Возможность изготовления в открытом исполнении без корпуса

Принцип действия контактора аналогичен магнитному пускателю. Главное отличие — наличие дугогасительных камер, которые позволяют коммутировать более высокие токи и обеспечивают большее количество включений-отключений.

Область применения магнитных пускателей

Магнитные пускатели наиболее часто используются в следующих случаях:

• Управление асинхронными электродвигателями мощностью до 75 кВт
• Пуск, остановка и реверс трехфазных электродвигателей
• Защита электродвигателей от перегрузок
• Местное, дистанционное и автоматическое управление электроприводами
• Коммутация цепей освещения и других нагрузок переменного тока до 660 В

Магнитные пускатели широко применяются в станках, конвейерах, подъемно-транспортных механизмах, насосах, вентиляторах и другом промышленном оборудовании.

Где используются контакторы

Контакторы имеют более широкую область применения:

• Коммутация силовых цепей постоянного и переменного тока
• Управление мощными электродвигателями (свыше 75 кВт)
• Коммутация цепей с высокой частотой включений-отключений
• Управление осветительными установками большой мощности
• Коммутация конденсаторных батарей, трансформаторов, электропечей
• Использование в сложных схемах автоматики

Контакторы применяются в распределительных устройствах, системах электроснабжения, электроприводах прокатных станов, кранов, экскаваторов и другого мощного промышленного оборудования.

Преимущества и недостатки магнитных пускателей

Основные достоинства магнитных пускателей:

• Компактные размеры и небольшой вес
• Наличие встроенной тепловой защиты двигателя
• Простота монтажа и обслуживания
• Невысокая стоимость
• Возможность дистанционного управления

К недостаткам можно отнести:

• Ограниченную коммутационную способность
• Небольшое количество дополнительных контактов
• Невозможность использования на постоянном токе
• Ограниченную мощность коммутируемых электродвигателей

Плюсы и минусы применения контакторов

Преимущества контакторов:

• Высокая коммутационная способность
• Возможность частых коммутаций
• Универсальность применения (постоянный и переменный ток)
• Широкий диапазон коммутируемых мощностей
• Большое количество дополнительных контактов

Недостатки контакторов:

• Большие габариты и вес
• Отсутствие встроенной защиты от перегрузок
• Более высокая стоимость
• Необходимость установки в специальные шкафы

Выбор между магнитным пускателем и контактором

При выборе между магнитным пускателем и контактором следует учитывать следующие факторы:

• Мощность коммутируемой нагрузки
• Род тока (постоянный или переменный)
• Частота коммутаций
• Наличие агрессивной среды
• Требования к дополнительным контактам
• Необходимость встроенной защиты

Для управления асинхронными двигателями небольшой и средней мощности в большинстве случаев достаточно магнитного пускателя. Контакторы применяются для более мощных нагрузок и в сложных схемах управления.

4.7. Контакторы. Магнитные пускатели | Электронная библиотека

Электротехника и промышленная электроника / Магнитные элементы электронных устройств / 4.7. Контакторы. Магнитные пускатели

Контактором называют аппарат, предназначенный для дистанционного или автоматического управления силовыми электрическими цепями. Различают контакторы постоянного и переменного тока. Принципиально они ничем не отличаются. Контакторы постоянного тока предназначены для коммутации цепей постоянного тока и имеют обмотку, питающуюся постоянным током. Контакторы переменного тока предназначены для коммутации цепей переменного тока. Обмотка их, как правило, питается переменным током, но при частоте включения более 500 в час могут иметь обмотку постоянного тока, питающуюся от отдельной сети или через выпрямитель.

Количество силовых, так называемых главных, контакторов может быть от одного до пяти, при этом часть из них может быть замыкающих, часть – размыкающих. Кроме главных, контакторы имеют дополнительные маломощные блокировочные контакты, для самоблокировки и коммутации дополнительных цепей. Как правило, контакторы снабжены дугогасительными устройствами и имеют тепловую и максимальную токовую защиту от перегрузок. Используются главным образом в качестве составных элементов

магнитных станций управления. Блок-контакты мощных контакторов часто выполняются в виде самостоятельного узла и крепятся на контакторе.

Контакторы постоянного тока типа КП-500 изготавливаются на токи от 100 до 500 А, до 1200 срабатываний в час. Механическая устойчивость до 10 млн. срабатываний. Аналогичные контакторы переменного тока КТ-500 выпускаются на токи 100, 150, 250, 400 и 600 А при частоте срабатывания до 600 в час.

Магнитные пускатели – это те же контакторы, но выполненные в виде отдельного аппарата в защитном корпусе с выведенными на его лицевую панель кнопками и другими органами управления. Используются магнитные пускатели обычно для пуска и остановки двигателей, а также включения и отключения других силовых потребителей.

В одном корпусе могут быть смонтированы два контактора для управления реверсивными приводными механизмами.

Принципиальная схема магнитного пускателя для управления нереверсивным двигателем приведена на рис.

4.9, а.

Рис. 4.9. Схема магнитных пускателей

При нажатии кнопки «Пуск» SВ2 замыкается цепь питания обмотки контактора КМ, срабатывая, он замыкает главные контакты КМ1-КМ3 и двигатель запускается. Одновременно замыкается блокировочный контакт КМ4, шунтирующий кнопку пуск при ее размыкании. Для остановки двигателя нажимают кнопку «Стоп» КВ1.

Для защиты от коротких замыканий служат плавкие предохранители FU. Главные контакты снабжены дугогасительными катушками. При незначительных перегрузках  защита от коротких замыканий не срабатывает и двигатель перегревается. Для тепловой защиты от перегрева служат тепловые реле КК1, КК2, представляющие собой биметаллические пластинки. При нагреве они деформируются и размыкают свои контакты КК1.

2 и КК2.2. Кроме того, автоматически обеспечивается минимальная защита по напряжению. При значительном снижении или отключении напряжения питания катушка не может удержать контактор притянутым и он отпадает. При этом размыкаются и главные, и блокировочный контакты, исключая возможность включения контактора при возобновлении питания.

Аналогично работает реверсивный пускатель (рис. 4.9, б). Чтобы исключить одно временное срабатывание контакторов КМ1 «Верх» и КМ2 «Низ», они взаимно блокируются: при нажатии кнопки «Верх» SВ1(В) включается контактор КМ1 и разрывается цепь питания контактора «Низ» SВ2(Н). Аналогично блокируется цепь питания контактора КМ1 при нажатии кнопки SВ2(Н). Кроме того, для надежности имеется дублирующая механическая блокировка, исключающая одновременное нажатие кнопок «Верх» и «Низ». Для остановки двигателя служит кнопка SВ3 «Стоп».

Магнитные пускатели обеспечивают пуск двигателей до 75 кВт при напряжении 380 В, выдерживают до 2 млн. срабатываний при частоте включения 2000-3000 в час. При больших мощностях и сложных программах управления двигателями или технологическими процессами используются магнитные станции.

Контакторы и магнитные пускатели: Чем отличаются?

Важным элементом электрических цепей считаются различные виды коммутирующих устройств. Среди них наиболее широкое распространение получили контакторы и магнитные пускатели, подключаемые не только к силовым линиям, но и к цепям управления. Эти приборы очень похожи, поэтому нередко возникает вопрос, как отличить их один от другого, то есть, пускатель от контактора. Большинство выполняемых функций совершенно одинаковые, тем не менее, определенная разница между обоими устройствами все же существует.

Содержание

Чем отличается контактор от пускателя

Сходство между этими приборами заключается в их предназначении. Они выполняют коммутацию в самых различных местах, преимущественно в силовых цепях. Большинство конструктивных элементов также совпадают. В тех и других аппаратах основными деталями являются электромагнитный привод, главные и вспомогательные контакты. У каждого устройства имеется как минимум одна пара контактов, используемых в цепях управления. Они могут быть замкнутыми или разомкнутыми.

Однако, магнитный пускатель и контактор имеют и отличия. Прежде всего, они отличаются своими габаритными размерами. Если взять два устройства с одинаковой токовой нагрузкой, то размеры и вес контактора будут заметно выше, чем у магнитного пускателя. По этой причине пускатели нередко именуются малогабаритными контакторами.

Существует разница и в области применения. Контакторы подходят для любых электрических сетей, а пускатель имеет ограничения в использовании. Этот фактор определяет и различия в конструкциях. Например, высокая частота включений-выключений контакторов возможна благодаря дугогасительным камерам, предусмотренным для каждого силового контакта. За счет этого увеличивается коммутационная способность и устойчивость к износу. Многие контакторы выпускаются в открытом исполнении, без корпуса, и устанавливаются в места, недоступные для попадания влаги и посторонних лиц. Для них предусмотрены специальные щиты управления.

В отличие от контактора, магнитный пускатель надежно защищен пластиковым корпусом, особенно его силовые контакты. В этих устройствах отсутствуют дугогасительные камеры, поэтому их нельзя использовать в мощных силовых цепях при большом количестве коммутаций. Частые дуговые разряды вызовут преждевременный износ контактов. Однако, пускатель считается более надежным прибором за счет усиленного корпуса, позволяющего устанавливать его практически в любых местах.

Магнитные коммутационные устройства больше подходят для работы с асинхронными трехфазными электродвигателями переменного тока. Для этого в конструкции предусмотрено три пары силовых проводов. Кроме того, управляющие контакты выполняют поддержку установки во включенном состоянии, в том числе и в сложных цепях с реверсивными пусками. Контактор же используется со всеми цепями переменного тока и выполняет более простые действия по переключениям. В связи с этим приборы оборудованы дополнительными полюсами и контактными группами.

Устройство и принцип работы

Каждый пускатель и контактор являются важными элементами электрических сетей. Именно они выступают в качестве связующего звена между цепями и электроустановками. Несмотря на некоторое различие, оба прибора действуют по одному и тому же электромагнитному принципу.

Общими деталями обоих устройств являются проводные катушки с сердечниками, соединенными с контактами. Именно эти контакты участвуют в замыкании и размыкании цепи, по которой проходит электрический ток. Благодаря стальному или медному каркасу, катушка становится более прочной и быстрее охлаждается в процессе работы.

Работа устройства осуществляется следующим образом:

• Напряжение поступает на катушку и дает толчок к созданию магнитного импульса.
• Под его воздействием начинается движение подвижной части сердечника в направлении неподвижной части.
• В результате, происходит замыкание контактов и всей цепи, в которой появляется электрический ток, включающий в работу коммутируемое электрооборудование.
• После прекращения подачи электроэнергии магнитное поле пропадает и перестает удерживать сердечник.
• Специальная пружинная система возвращает его в исходное положение, после чего контакты и цепь размыкаются, а оборудование отключается.

Включение и отключение устройств выполняется при помощи кнопок ПУСК и СТОП, расположенных на отдельной панели. Кнопка ПУСК приводит в действие описанные процессы, силовые контакты замыкаются и остаются в этом положении, удерживаемые вспомогательными блок-контактами.

Существуют отличия между управляющими и силовыми цепями. В первом случае питание поступает на катушку из управляющей цепи и не превышает 230 вольт. Цепь участвующая в замыкании контактов, считается силовой, поскольку ее ток существенно превышает значение силы тока в цепи управления.

Назначение и различие средств коммутации

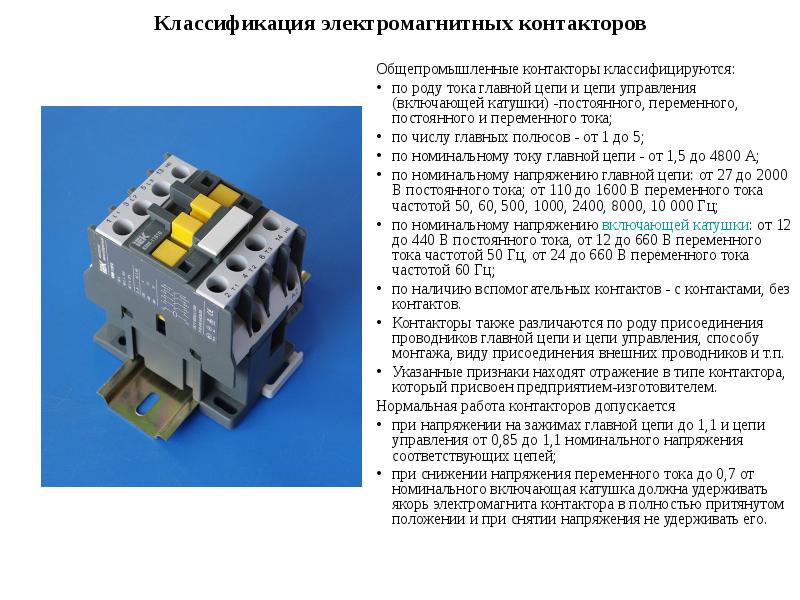

Назначение коммутирующих устройств может быть разным, этим они и отличаются. Например, контакторы (рис.1) применяются во всех силовых цепях с постоянным или переменным током. Минимальный ток, подлежащий переключению, составляет 100 А, а максимальный показатель достигает 4800 А. Напряжение в главной силовой цепи может достигать 2000 В, поэтому в большинстве случаев контакторы соединяются не с отдельными устройствами, а с целыми группами потребителей.

Магнитный пускатель (рис. 2) в первую очередь предназначен для работы с переменным током, но может работать и с сетями постоянного тока. Их основная функция заключается в дистанционном пуске, остановке или реверсе асинхронных электродвигателей с короткозамкнутым ротором, а также предотвращение их непроизвольного пуска. Кроме того, они используются для реостатного пуска или регулировки оборотов электроустановок с фазным ротором. Магнитные пускатели используются достаточно ограниченно, в сетях с максимальным напряжением до 380 В.

При ответе на вопрос, чем отличается контактор от магнитного пускателя, следует учесть, что коммутация при помощи контактора охватывает практически все электрические цепи, в том числе и сложные схемы. Этим обусловлено широкое применение контакторов и их универсальность. Они идеально подходят для управления мощными двигателями, участками с большими нагрузками и частыми запусками, с напряжением в пределах 660 вольт.

В сложных схемах предпочтительнее использовать пускатель, особенно при наличии множества контрольных, защитных, управляющих и сигнальных цепей. В таких случаях невозможно обойтись лишь вспомогательными контактами, и решить проблему может только магнитный коммутационный прибор. С помощью защелок к пускателю можно подключить дополнительные группы контактов – до 8 единиц. В случае необходимости вместо контактов устанавливается реле времени механического типа. Подобные мероприятия позволяют избавиться от дополнительных реле и обойтись только контактными группами.

Нередко электромагнитные пускатели используются совместно с тепловыми реле, защищающими электродвигатели от перегрузок. Они закрепляются на коммутационной аппаратуре, повышая тем самым надежность всей схемы, за счет уменьшения кабельно-проводниковых соединений. Монтаж готовой системы существенно облегчается, а все элементы располагаются более компактно.

В отличие от пускателей, не во всех моделях контакторов предусмотрена установка дополнительных устройств. Поэтому такие приборы рекомендуется использовать в наиболее упрощенных схемах.

Особенности эксплуатации

Надежная работа коммутирующих устройств во многом зависит от соблюдения правил эксплуатации. Поэтому, используя контакторы и магнитные пускатели, следует их внимательно изучить и соблюдать во время работы.

Наиболее важными требованиями являются следующие:

• Перед тем как устанавливать контактор, необходимо очистить рабочие поверхности от смазки. Проверить правильность регулировок, состояние электрических соединений.
• В процессе работы необходимо проводить регулярные проверки технического состояния контактных групп. Эта процедура должна выполняться через каждые 50 тысяч срабатываний или одного аварийного отключения тока.
• При зачистке поверхностей контактов обязательно должна сохраняться их первоначальная форма.
• Разрывные контакты располагаются правильно относительно друг друга. Проверка расположения осуществляется с помощью копировальной бумаги.
• При наличии у контакторов нескольких полюсов, проверяется состояние контактов при их одновременном замыкании.
• Обязательно проверяется механическая блокировка, которая должна всегда быть в исправном состоянии.
• Во время работы следует постоянно следить за размерами зазора между контактами. Они подлежат обязательной замене при уменьшении начальной толщины на 50%, а при наличии накладок – на 80%.

Основные причины неисправностей

В течение срока эксплуатации отдельные контакторы и пускатели периодически выходят из строя по причине различных неисправностей.

Чаще всего этому подвержены управляющие катушки по следующим причинам:

• Напряжение, подаваемое из сети, не соответствует техническим условиям эксплуатации. Например, номинал катушки составляет 220 В, а подаваемое напряжение было в 380 В.
• Ток был подан на катушку с замкнутыми контактами.
• Изношенная изоляция медного провода обмотки, которая стала причиной межвиткового замыкания.
• Превышение рабочей температуры.

Другая неисправность сгорание главных контактов. Причины могут быть следующие:

• Неправильно рассчитанная нагрузка на магнитный пускатель.
• Подключение к трехфазной нагрузке через два силовых и один дополнительный контакт, не рассчитанный на высокую силу тока.
• Недостаточная мощность для нормального сцепления контактов из-за разной жесткости возвратных пружин.

Пускатели и контакторы двигателей

— Caldwell Electric

---

Siemens 14DUE32B* Стартер NEMA размера 1 в корпусе NEMA 1

Обычная цена $325 ⁰⁰ $325. 00

Пускатель Siemens 14FUF32A* NEMA размера 2 с перегрузкой 13–52 А

Обычная цена 654 $ ⁷² $654,72

Siemens 14GUG32A* Пускатель NEMA размера 2 1/2 с перегрузкой 25–100 А

Обычная цена 625 долларов ⁰⁰ $625.00

Пускатель Siemens 14HUG32A* NEMA размера 3 с перегрузкой 25–100 А

Обычная цена 695 долларов ⁰⁰ $695.00

Siemens 14IUh42A* Стартер NEMA размера 3 1/2 с перегрузкой 50–200 А

Обычная цена 1250 долларов США ⁰⁰ 1 250,00 долларов США

Cerus MRC-18B-120VAC IEC 3-полюсный контактор размера 0 18 А, катушка 120 В переменного тока

Обычная цена 49 долларов ⁴⁸ $49,48

Cerus MRC-9B-208VAC IEC 3-полюсный контактор размера 00 9 А, катушка 208 В переменного тока

Обычная цена 28 долларов ⁰⁴ 28,04 $

Cerus MRC-9B-277VAC IEC 3-полюсный контактор размера 00 9 А, катушка 277 В переменного тока

Обычная цена $28 ⁰⁴ 28,04 $

Cerus MRC-9B-480VAC IEC 3-полюсный контактор размера 00 9 А, катушка 480 В переменного тока

Обычная цена 28 долларов ⁰⁴ 28,04 $

Cerus MTK-32/3-1. 6 Реле перегрузки 1,0–1,6 А

Обычная цена 43 долл. США ²⁵ $43,25

Cerus MTK-32/3-2.5 Реле перегрузки 1,6 – 2,5 А

Обычная цена 43 долл. США ²⁵ $43,25

Cerus MTK-32/3-8 Реле перегрузки 5–8 А

Обычная цена 43 долл. США ²⁵ $43,25

Cerus UZ-63L Крепление для теплового реле перегрузки

Обычная цена 17 долларов ⁹⁰ $17,90

Cerus UZ-95L Крепление для теплового реле перегрузки

Обычная цена 24 доллара ⁹⁵ 24,95 $

Механическая блокировка Cerus MR-02

Обычная цена 19 долларов ⁰⁰ $19. 00

Cerus MA-01 Вспомогательный контакт

Обычная цена $9 ⁹⁵ 9,95 $

Cerus CB2-BA3 Зеленая кнопка мгновенного действия

Обычная цена 4 доллара ⁹⁸ $4,98

Cerus CB2-BA4 Красная кнопка мгновенного действия

Обычная цена 4 доллара ⁹⁸ $4,98

Siemens / Furnas 75D70131A Сменная катушка 120/240 В переменного тока

Обычная цена 210 долларов ⁰⁰ $210.00

Siemens / Furnas 75D70131C Сменная катушка 240/480 В переменного тока

Обычная цена 210 долларов ⁰⁰ $210. 00

Siemens / Furnas 75D73070A Сменная катушка 120/240 В переменного тока

Обычная цена $79 ⁹⁵ $79,95

Siemens / Furnas 75D73251A Запасная катушка 120/240 В переменного тока

Обычная цена 158 долларов ⁹⁰ $158,90

Siemens / Furnas 75D70131D Сменная катушка 208 В переменного тока

Обычная цена 210 долларов ⁰⁰ $210.00

Контакторы и пускатели двигателей | MITSUBISHI ELECTRIC FA

Широкий выбор продуктов для любых условий эксплуатации.

Пускатели двигателей серии MS-T/N отличаются экологичностью, применимостью во всем мире, компактностью, простотой в использовании и безопасностью. Они соответствуют многим международным стандартам и охватывают широкий диапазон применения от распределительных щитов до машин благодаря высокой надежности.

Подробнее

Некоторые продукты зависят от региона; для получения актуальной информации о наличии в продаже, пожалуйста, проверьте вашу местную веб-страницу.

• Пускатели двигателей

  Управляет двигателем и защищает его от перегорания.

  ---

  • Нереверсивные пускатели двигателей без корпуса
  • Пускатели реверсивных двигателей без корпуса
  • Пускатели двигателей с механической блокировкой
  • Пускатели двигателей открытого типа с задержкой
  • Закрытые пускатели двигателей
  • Пускатель электродвигателя со специальными тепловыми реле перегрузки
  • Дополнительные детали и аксессуары

• Контакторы

  Переключает ток нагрузки с помощью электромагнита.

  ---

  • Нереверсивные контакторы
  • Реверсивные контакторы
  • Контакторы с механической фиксацией
  • Контакторы открытого типа с задержкой
  • Компактные 3-полюсные контакторы
  • Дополнительные детали и аксессуары

• Реле

  Командует или передает сигналы цепи управления.

  ---

  • Контакторные реле
  • Контакторные реле с механической блокировкой
  • Контакторное реле с высоким током
  • Контакторное реле с перекрывающимся контактом
  • Реле контактора открытого типа с задержкой
  • Дополнительные детали и аксессуары

• Реле защиты двигателя

  Защищает двигатель от перегорания.

  ---

  • Реле защиты двигателя без защиты от обрыва фазы
  • Реле защиты двигателя с защитой от обрыва фазы
  • Реле защиты двигателей с дросселями насыщения
  • Быстродействующие реле защиты двигателя
  • Дополнительные детали и аксессуары

• Контакторы определенного назначения

  Для использования с редкими токами нагрузки и другими условиями использования.

  ---

  • Интерфейсные контакторы постоянного тока
  • NC Главный контактор Контакторы
  • Контакторы постоянного тока
  • Высокоскоростные контакторы
  • Вакуумные контакторы среднего напряжения
  • Контакторы хлопкового типа для тяжелых условий эксплуатации

• Твердотельные контакторы

  Управляет приборами с полупроводниковыми приборами.
