Максимальная скорость adsl. ADSL: принцип работы, максимальная скорость и особенности технологии

Что такое технология ADSL и как она работает. Какова максимальная скорость ADSL-интернета. Каковы преимущества и недостатки ADSL по сравнению с другими технологиями. Почему реальная скорость ADSL ниже заявленной.

Что такое ADSL и как работает эта технология

ADSL (Asymmetric Digital Subscriber Line) — это технология высокоскоростной передачи данных по обычным телефонным линиям. Основные особенности ADSL:

• Асимметричная передача данных — скорость входящего потока выше исходящего
• Использует частотный диапазон выше голосового (от 26 кГц до 1,1 МГц)
• Позволяет одновременно использовать телефон и интернет
• Требует установки ADSL-модема у абонента и DSLAM на АТС

Принцип работы ADSL заключается в следующем:

1. ADSL-модем у абонента кодирует цифровые данные в аналоговый сигнал высокой частоты
2. Сигнал передается по телефонной линии на АТС
3. На АТС DSLAM принимает сигнал и преобразует его обратно в цифровой вид
4. Далее данные передаются в интернет по оптоволоконным каналам

Такая схема позволяет достичь высоких скоростей передачи данных по обычным телефонным проводам.

Максимальная скорость ADSL-интернета

Теоретическая максимальная скорость ADSL зависит от используемого стандарта:

• ADSL — до 8 Мбит/с к абоненту, до 1 Мбит/с от абонента
• ADSL2 — до 12 Мбит/с к абоненту, до 1 Мбит/с от абонента
• ADSL2+ — до 24 Мбит/с к абоненту, до 3,5 Мбит/с от абонента

Однако на практике реальная скорость ADSL обычно составляет 50-80% от теоретической. Это связано с рядом факторов:

• Качество и длина телефонной линии
• Помехи и наводки на линии
• Загруженность оборудования провайдера
• Накладные расходы на передачу служебной информации

Поэтому типичная максимальная скорость ADSL-подключения составляет:

• Для ADSL — 4-6 Мбит/с
• Для ADSL2 — 8-10 Мбит/с
• Для ADSL2+ — 15-20 Мбит/с

Преимущества и недостатки ADSL

Основные преимущества технологии ADSL:

• Использует существующие телефонные линии
• Не требует прокладки новых кабелей
• Относительно недорогое подключение
• Постоянное подключение к интернету
• Возможность одновременно пользоваться телефоном и интернетом

Недостатки ADSL:

• Ограниченная максимальная скорость (до 24 Мбит/с)
• Низкая скорость исходящего канала
• Зависимость скорости от расстояния до АТС
• Подверженность помехам на линии
• Невозможность работы без телефонной линии

Почему реальная скорость ADSL ниже заявленной

Существует несколько причин, по которым реальная скорость ADSL-подключения обычно ниже максимально возможной:

1. Затухание сигнала в телефонной линии. Чем длиннее линия, тем сильнее затухание.
2. Наличие помех и шумов на линии, снижающих качество сигнала.
3. Ограничения пропускной способности оборудования провайдера.
4. Накладные расходы на передачу служебной информации (до 20% от скорости канала).
5. Асимметричность технологии — низкая скорость исходящего канала ограничивает общую скорость.

В результате действия этих факторов реальная скорость ADSL обычно составляет 50-80% от теоретической максимальной скорости для данного стандарта.

Сравнение ADSL с другими технологиями доступа

По сравнению с другими технологиями широкополосного доступа ADSL имеет следующие особенности:

• Выше скорость, чем у dial-up подключения
• Ниже скорость, чем у оптоволоконных технологий (FTTB, GPON)
• Проще подключение, чем у выделенных линий
• Шире зона покрытия, чем у кабельного интернета
• Ниже стоимость подключения, чем у спутникового интернета

ADSL занимает промежуточное положение между низкоскоростными и высокоскоростными технологиями доступа, обеспечивая оптимальное сочетание скорости, стоимости и доступности.

Перспективы развития технологии ADSL

Несмотря на развитие более скоростных технологий, ADSL остается востребованной и продолжает совершенствоваться:

• Разрабатываются новые стандарты (ADSL2++, VDSL) для повышения скорости
• Улучшаются алгоритмы кодирования для снижения влияния помех
• Расширяется зона покрытия ADSL в сельской местности
• ADSL используется как резервный канал для оптоволоконных сетей

В ближайшие годы ADSL будет оставаться одной из основных технологий широкополосного доступа, особенно в небольших городах и сельской местности.

Настройка и оптимизация ADSL-подключения

Для достижения максимальной скорости ADSL-подключения рекомендуется выполнить следующие действия:

1. Установить современный ADSL-модем с поддержкой актуальных стандартов
2. Проверить качество телефонной линии и устранить возможные повреждения
3. Установить ADSL-фильтр для отделения интернет-сигнала от телефонного
4. Настроить оптимальные параметры модема (режим соединения, профиль и т.д.)
5. Использовать кабельное подключение вместо Wi-Fi для максимальной скорости

Эти меры позволят получить максимально возможную скорость ADSL-подключения в конкретных условиях.

все секреты технологии для «чайников»

Всем привет! Сегодня я коротко, но ясно расскажу вам про технологию aDSL – что это такое, как она подключается, для чего нужна в современном мире и её плюсы и минусы. По сути aDSL – это передача интернета через телефонные медные провода. А теперь поподробнее.

Определение

Идея достаточно простая, во времена, когда интернет резко пришел в Россию и другие страны СНГ, не было подходящих проводов, которые могли передавать информацию отдаленному абоненту. В мое время у меня дома были вот такие вот телефонные провода, состоящие из двух жил.

Телефонный кабель (DSL)

Но вот телефонный кабель был прокинут почти в каждый дом и квартиру. Именно поэтому начали использовать его в качестве подключения к интернету. При этом если использовать сплиттер, то можно одновременно разговаривать по телефону и иметь доступ к интернету. Сплиттер – по сути разделяет сигнал на голосовой и интернет.

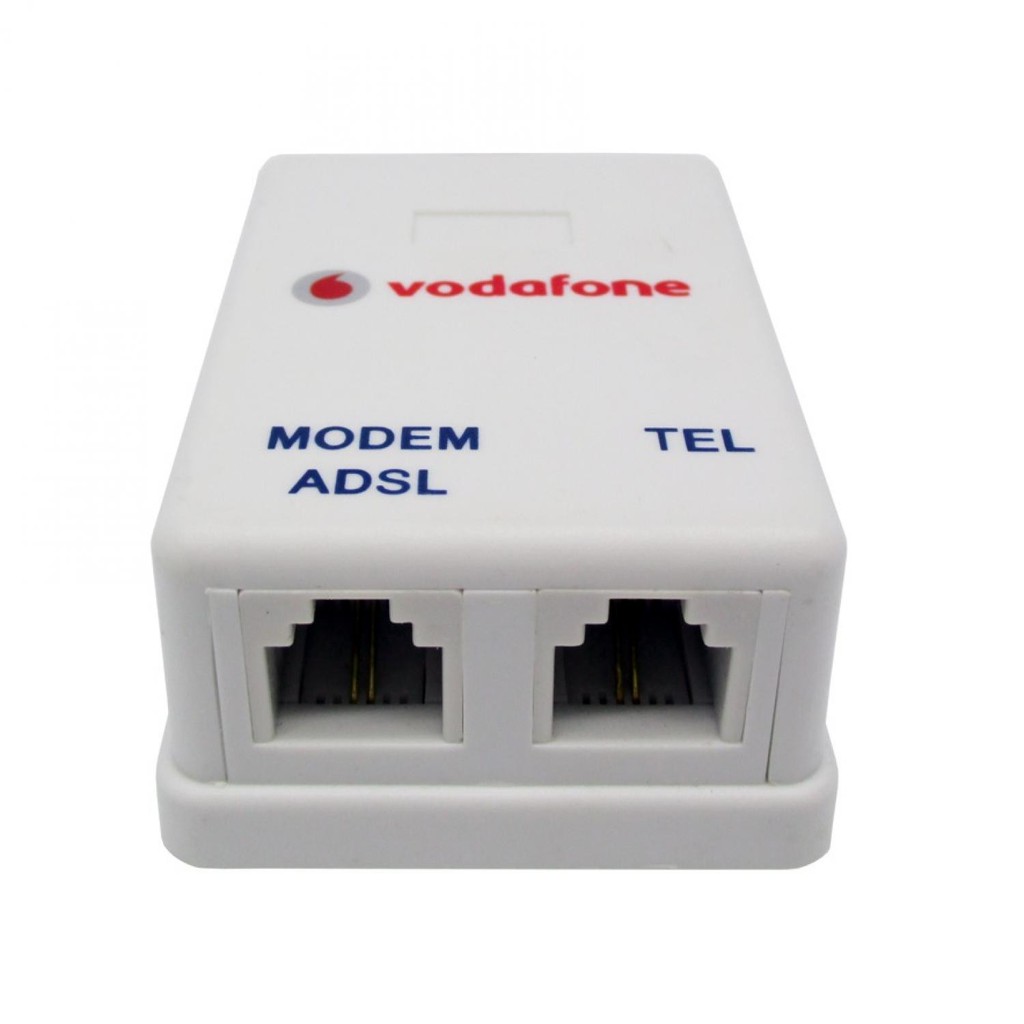

Сплиттер

ПРИМЕЧАНИЕ! Голос передается на частоте от 0 до 4 кГц, а интернет от 20 кГц до 2,2мГц.

Но тут появляются сразу две проблемы:

Первая – если вы видели, то у компьютера вход имеет совсем другое подключение, и телефонный кабель туда не воткнуть. Выглядит он как на картинке ниже и может иметь от 4 до 8 жил.

Компьютерный порт

Телефонный DSL порт может иметь от 2 до 4 жил, но сама конструкция уже.

Телефонный порт

Вторая проблема в том, что компьютер не понимает сигнал, который передается по телефонной линии, а, насколько мы помним, этот сигнал передается аналоговым путем с помощью тока. Компьютер или ноутбук может понимать только информацию в виде нулей (0) и единиц (1).

Вот для таких целей и используется DSL модем. Он выступает «переводчиком», который переводит непонятный волнообразный аналоговый сигнал в понятный для компьютера цифровой сигнал из нулей и единиц. Останавливаться на модемах не буду, если вам интересна эта тема, то про них можно более подробно почитать тут.

В итоге у нас появляется вот такая схема подключения:

1. Основное подключение идет от телефонной линии, которую проводит провайдер.
2. Далее кабель идет в сплиттер, который разделяет сигнал на телефон и интернет.
3. От сплиттера идет подключение к aDSL модему в специальный порт.
4. И уже от модема подключается компьютер.

Если в квартире или доме живет большая семья, то можно подключить модем не к компу, а к роутеру, который сможет раздавать интернет сразу на несколько устройств. При этом подключить устройства можно как по кабелю, так и по Wi-Fi.

Более подробно советую почитать про роутер и про Wi-Fi.

Почему DSL можем в скором времени исчезнуть

Ранее DSL технология была очень популярна, но с течением времени её заменило оптоволокно. Оптоволокно – это специальный оптический кабель, чаще делается из стекла, по нему информация передается с помощью света. В домах редко когда оптику тянут сразу до квартиры, обычно она доходит только до дома.

Далее «световой провод» подключается к специальному оборудованию провайдера и потом до каждой квартиры подключение идет с помощью стандартного сетевого кабеля (витая пара). Этим кабелем как раз и идет подключение от модема до компьютера. Оптические линии позволяют передавать куда больше информации на большее расстояние.

В итоге сейчас провайдеры работают в основном с оптикой. Но и про DSL не забывают, так как в некоторых отдаленных местах или загородных домах, деревнях, селах пока ещё есть только одна возможность подключения к интернету – это телефонный кабель. Хотя развитие 3G/4G/5G интернета может привести к исчезновению данной технологии.

Более подробно советую почитать про оптику и про витую пару.

Минус DSL в том, что телефонные линии передают информацию с помощью тока. А ток с течением по проводам может затухать. То есть чем длиннее провод, тем ниже скорость интернета, а также больше шанс потери пакетов информации. Информация в сети передается, как и на почте, специальными пакетами. Когда пакет доходит до адресата – он его проверяет на целостность и в случае каких-то проблем отправляет запрос отправителю назад, чтобы он его переотправил заново.

Ток, который течет в проводах, подвержен многим воздействиям, но чаще всего проблема возникает из-за электромагнитных волн, коих много в окружающем современном мире. В результате мы получаем технологию, которая имеет проблемы передачи.

Виды DSL

Как вы заметили, ранее в статье я писал разные наименования: то просто «DSL», то с приставкой aDSL. На самом деле есть общее название, которое имеет всего три буквы: DSL, что обозначает Digital Subscriber Line (Цифровая Абонентская Линия). Приставка «a», обозначает сокращение от слова Asymmetric (Ассиметричная). Асимметричные цифровые абонентские линии или aDSL – это технология передачи данных по телефонным линиям, при которой входящий прием данных имеет скорость выше чем передачу.

Чаще всего прием имеет скорость 8 Мбит/с, а передача 1,5 Мбит/c. Максимальная расстояние передачи – 6 километров. Но как я и говорил ранее, чем дальше будет находиться абонент, тем ниже будет скорость.

Более новая технология – это aDSL2. Её принцип в том, чтобы использовать канал передачи, если он не используется для приема. Таким образом можно добиться большей скорости – до 12 Мбит в секунду.

Есть ещё aDSL2+, которая позволяет использовать более высокую частоту сигнала и в результате скорость вырастает до 24 Мбит в секунду. Но как мы помним из школьного курса физики – чем больше частота волны, тем быстрее она затухает – поэтому расстояние, на которое можно передать сигнал, падает до 3 км.

Есть также SHDSL – это симметричный стандарт, когда скорость приема и передачи имеет одно и то же значение – 2,3 Мбит в секунду. Используется он достаточно редко. Максимальную скорость передачи в 52 Мбит в секунду, но при этом самое маленькое расстояние подключения (1,2 км) – имеет технология VDSL.

Преимущества и недостатки aDSL

Единственный плюс данной технологии перед современным оптоволокном в том, что телефонные линии есть почти в каждом доме и квартире. Также их проще прокидывать в труднодоступных местах: загородных домах, частных предприятиях, в деревнях и селах.

В остальном, технология проигрывает перед оптикой за счет сильного воздействия окружающей среды. Если кто когда-нибудь играл через подобный интернет, то знает, насколько высокий пинг в играх, и как все может сильно лагать. Интернет может то отваливаться, то снова подключаться.

Скорость по современным меркам уже отстаёт от того же мобильного интернета. Поэтому если другого доступа в интернет нет, то можно подключать DSL. В остальных случаях обычно используют 4G/5G, спутниковый или оптоволоконный интернет.

Как выбрать ADSL модем | Роутеры (маршрутизаторы) | Блог

В наши дни доступ в интернет нужен практически всем. Будь то работа, развлечения, общение – глобальная сеть повсеместно вошла в нашу жизнь. Для обеспечения доступа в интернет дома или в офисе необходим модем, который позволит подключить к сети все необходимые устройства. В крупных городах провайдеры предлагают оптико-волоконные и волоконно-коаксиальные системы, которые позволяют получить быстрое и стабильное соединение. Однако для проведения таких кабелей необходимо, чтобы количество пользователей позволяло заполнить всю полосу пропускания кабеля – иначе это просто не выгодно. Поэтому возможность подобного соединения предоставляется бизнесом далеко не везде. Особенно это касается небольших городов, посёлков и деревень. А что делать, если такие услуги не предоставляются, а интернет всё равно нужен?

Существуют разные варианты, и один из лучших – использование витой пары абонентских телефонных проводов. Многие с ужасом вспомнят неработающий телефон во время использования интернета. Однако технологии уже давно ушли далеко вперёд. Сегодня наиболее распространены и эффективны технологии xDSL. DSL переводится как цифровая абонентская линия (digital subscriber line). Эта технология позволяет добиться довольно высокой скорости передачи данных по медным парам телефонных проводов, при этом не занимая телефон. Дело в том, что для передачи голоса используется диапазон частот от 0 до 4 кГц, в то время как по медному телефонному кабелю можно передать сигналы с частотой до 2,2 МГц, и именно участок от 20 кГц до 2,2 МГц использует технология xDSL. На скорость и стабильность такого соединения влияет длина кабеля, то есть чем дальше от вашего модема находится телефонный узел (или другой модем в случае создания сети), тем ниже будет скорость передачи данных. Стабильность сети обусловлена тем, что поток данных идёт от пользователя напрямую к узлу, на его скорость не влияют другие пользователи. Важный фактор: для предоставления xDSL соединения не нужно проводить замену кабелей, что делает теоретически возможным подключение интернета везде, где есть телефон (зависит от наличия такой услуги у провайдера).

Модем xDSL станет связующим звеном между телефонным кабелем и вашими устройствами (или маршрутизатором), однако при выборе конкретной модели нужно учитывать целый ряд характеристик, которые подойдут именно вам.

Чем различаются модемы xDSL

Технологии xDSL

В аббревиатуре xDSL буква «x» подразумевает первую букву технологии DSL. Технологии xDSL различаются по расстоянию передачи сигнала, скорости передачи данных, а также по разнице в скоростях передачи входящего и исходящего трафиков.

Технология ADSL переводится как асимметричная цифровая абонентская линия. Это значит, что скорость передачи входящих и исходящих данных различается. В данном случае скорость приёма данных равна 8 Мбит/с, а передачи – 1,5 Мбит/с. При этом максимальное расстояние от телефонного узла (или другого модема в случае создания сети) равно 6 км. Но максимальная скорость возможная лишь на минимальном расстоянии от узла: чем дальше, тем она ниже.

Технология ADSL2 гораздо лучше использует пропускную способность провода. Главное его отличие – возможность распределять информацию по нескольким каналам. То есть он использует, к примеру, пустующий исходящий канал, когда входящий перегружен, и наоборот. Благодаря этому его скорость приёма данных равна 12 Мбит/с. Скорость передачи осталась такой же, как в ADSL. При этом максимальное расстояние от телефонного узла (или другого модема) – уже 7 км.

Технология ADSL2+ удваивает скорость входящего потока данных благодаря увеличению используемого диапазона частот до 2,2 МГц. Таким образом, скорость приёма данных уже равна 24 Мбит/с, а передачи – 2 Мбит/с. Но такая скорость возможна лишь на расстоянии менее 3 км от узла – дальше она становится аналогичной технологии ADSL2. Преимущество оборудования, работающего с технологией ADSL2+, заключается в том, что оно совместимо с предыдущими стандартами ADSL.

Технология SHDSL – стандарт высокоскоростной симметричной передачи данных. Это значит, что скорости приёма и отдачи одинаковы – 2,3 Мбит/с. При этом эта технология может работать с двумя медными парами – тогда скорость удваивается. Максимальное расстояние от телефонного узла (или другого модема) равно 7,5 км.

Технология VDSL обладает максимальной скоростью передачи данных, но существенно ограничена расстоянием от узла. Она работает как в ассиметричном, так и в симметричном режимах. В первом варианте скорость приёма данных доходит до 52 Мбит/с, а передачи – 2,3 Мбит/с. В симметричном режиме поддерживаются скорости до 26 Мбит/с. Однако высокие скорости доступны на расстоянии не более 1,3 км от узла.

При выборе xDSL модема необходимо ориентироваться на расстояние до телефонного узла (или другого модема). Если оно небольшое, можно смело ориентироваться на VDSL, если же узел далеко – стоит выбрать ADSL2+. При наличии двух медных пар проводов можно обратить внимание и на SHDSL.

Стандарты Annex

Annex — разновидность стандартов ADSL для передачи высокоскоростных данных совместно с аналоговой телефонией (обычным телефоном).

Стандарт Annex A — использует для передачи данных частоты с 25кГц до 138кГц, и для получения данных — с 200кГц до 1,1МГц. Это обычный стандарт для технологии ADSL.

Стандарт Annex L позволяет увеличить максимальное расстояние связи до 7 км благодаря увеличению мощности на низких частотах. Но этот стандарт используют не все провайдеры из-за создания помех.

Стандарт Annex M позволяет увеличить скорость исходящего потока до 3,5 Мбит/с. Но на практике скорость соединения колеблется от 1,3 до 2,5 Мбит/с. Для бесперебойного соединения этот стандарт требует телефонную линию без повреждений.

DHCP-сервер

Аббревиатура DHCP переводится как протокол динамической настройки узла. DHCP-сервер — это программа, позволяющая провести автоматическую настройку локальных компьютеров для работы в сети. Она выдаёт клиентам IP-адреса (уникальные идентификаторы устройства, подключённого к локальной сети или интернету), а также дополнительные параметры, необходимые для работы в сети. Это позволит вам не прописывать IP вручную, что облегчит работу в сети. Однако нужно учесть, что для таких устройств, как сетевые принтеры, и для постоянного удалённого доступа к компьютеру с помощью специальных программ будет желателен статистический, а не динамический IP, так как постоянная смена IP вызовет сложности.

Порты USB

На сегодняшний день существует два варианта организации подключения к сети интернет по ADSL-технологии: через USB-порт и через Ethernet-порт.

Внешний USB ADSL-модем подключается к компьютеру посредством USB-порта. Питание он получает от компьютера. Преимущества таких модемов: низкая стоимость и простота использования. Минусами можно назвать совместимость не со всеми компьютерами, необходимость регулярной переустановки драйверов, работа только с одним устройством.

ADSL-модем, подключаемый к устройству через Ethernet-порт, будет работать стабильнее. Но для использования с несколькими устройствами он должен обладать функцией маршрутизатора или технологией Wi-Fi.

Настройка и управление

Настройка и управление модемами чаще всего осуществляется посредством трёх технологий: Web-интерфейс, Telnet и SNMP.

Web-интерфейс – это функция, позволяющая осуществлять настройку и управление через браузер компьютера. Этого варианта будет достаточно для домашнего использования модема.

Telnet – это сетевой протокол для удалённого доступа к компьютеру с помощью командного интерпретатора. С его помощью настраивать модем можно с не подключенных к нему устройств. Это удобно для небольших цепей из модемов дома и в офисе.

SNMP – стандартный интернет-протокол для управления устройствами в IP-сетях, функционирующих на базе архитектуры TCP/IP (средство для обмена информацией между устройствами, объединенными в сеть). С помощью протокола SNMP программное обеспечение для управления сетевыми устройствами может получать доступ к информации, которая хранится на управляемых устройствах. Благодаря этому он наиболее часто применяется при построении офисных сетей.

Критерии выбора

Модемы xDSL различаются по целому ряду характеристик, наиболее важные среди которых – максимальное расстояние от телефонного узла, скорость приёма и передачи данных, наличие симметричной или асимметричной передачи. Понимая, в каких условиях и как именно будет использоваться модем, можно подобрать подходящее именно вам устройство.

Напомним, что при выборе xDSL-модема важно знать характеристики телефонной сети: длину кабеля до телефонного узла, количество медных пар кабеля и его качество, предложения и возможности провайдера. Важно отсутствие помех на линии, которые обусловлены пересечением пар кабеля или его низким качеством.

Мы распределили модемы xDSL, исходя из потребностей пользователя.

Для подключения к интернету с помощью технологии xDSL одного устройства достаточно будет приобрести недорогой USB-модем, поддерживающий подходящую технологию (к примеру, ADSL2+ или VDSL).

Для создания интернет-сети дома или в небольшом офисе лучше обратить внимание на xDSL-модемы, подключаемые через Ethernet-порт. Выбор технологии опять же зависит от возможностей телефонной сети.

Для создания большой офисной сети с цепью модемов на расстояниях до 3 км стоит выбирать среди xDSL-модемов с новейшими стандартами xDSL, симметричной передачей данных и поддержкой протокола SNMP.

Скорость ADSL – Keenetic

Почему при использовании технологии ADSL реальная скорость передачи данных всегда меньше канальной скорости соединения? Почему ADSL-модем соединяется на скорости 12 Мбит/с, а скорость, измеряемая на speedtest.net, не превышает 8 Мбит/с?

---


При использовании технологии ADSL реальная скорость передачи данных всегда меньше канальной скорости соединения как минимум на 13-15%. Это технологическое ограничение, о котором мы далее расскажем подробнее. Оно не зависит ни от провайдера, ни от используемого модема.

В идеальных условиях при скорости соединения 12 Мбит/с можно рассчитывать на максимальную реальную скорость передачи данных до 10 Мбит/с.

В действительности, помимо технологического ограничения, есть еще целый ряд факторов, снижающих скорость передачи. Об этих факторах мы расскажем далее.

Технология ADSL (Asymmetric Digital Subscriber Line) — асимметричная технология передачи данных, в которой доступная полоса пропускания канала распределена между входящим (download) и исходящим (upload) трафиком асимметрично. Таким образом, при подключении ADSL-модема используется скорость к абоненту (download) и скорость от абонента (upload).
В ADSL-сетях скорость подключения измеряется в Мегабитах в секунду (Мбит/с) или килобитах в секунду (кбит/с).

Например: цифры 10240/768 говорят о том, что максимальная входящая скорость подключения к абоненту составит 10240 кбит/с (скорость, с которой данные будут поступать на ваш ADSL-модем), а максимальная исходящая скорость подключения от абонента составит 768 кбит/с (скорость, с которой данные будут передаваться с вашего ADSL-модема на удаленный сервер провайдера).
При этом максимальная скорость при скачивании файлов (скорость закачки) составит примерно 1000 Килобайт в секунду (КБ/сек). Эта цифра получена по следующей формуле:
Скорость подключения (10240) — 15% (1500) = 8700 кбит/с, затем разделим это число на 8 (для перевода килобит в килобайты) и получим 1000 КБ/с.

Подробно рассмотрим факторы, которые влияют на реальную скорость соединения:

В качестве транспортного протокола коммуникационное оборудование (IP ADSL-коммутаторы) использует технологию АТМ (Asynchronous Transfer Mode — асинхронный способ передачи данных). АТМ — сетевая высокопроизводительная технология коммутации и мультиплексирования, основанная на передаче данных в виде кадров (ячейки) фиксированного размера (53 байта).

Как известно, Интернет использует протокол IP в качестве протокола связи, и в частности протокол TCP/IP. Технология ADSL в качестве транспортного протокола используют ATM, и поэтому данные передаются по вашей ADSL-линии с помощью TCP/IP через ATM. Т.е. IP-кадры упаковываются (инкапсулируются) в АТМ-ячейки и передаются по DSL-линии, а затем принимающим оборудованием снова распаковываются, и получаются обычные IP-кадры.
Крупные пакеты при этом будут поделены на 48-байтные части. Если пакет не делится без остатка на 48, то к нему добавляется заполнение, чтобы получилось целое число ячеек по 48 байт. После деления пакета на ячейки по 48 байт к каждой из получившихся ячеек добавляется заголовок (5 байт).
В результате происходит снижение скорости на уровне 10% от скорости передачи данных.

Использование протокола TCP/IP при передаче данных снижает скорость на уровне 3% от скорости передачи данных, т.к. передаваемую полезную информацию (данные) дополняет служебная (протокольная) информация.

Указанные выше факторы — это и есть, те самые технол

Adsl максимальная скорость интернета — Вэб-шпаргалка для интернет предпринимателей!

ADSL (англ. Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия) — модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Так как у большинства пользователей объём входящего трафика значительно превышает объём исходящего, то скорость исходящего трафика значительно ниже. Это ограничение стало проявляться шире в связи с распространением пиринговых сетей и видеосвязи. [1]

Содержание

История развития [ править | править код ]

История развития технологии ADSL начинается со второй половины восьмидесятых, когда велись поиски технологии, обеспечивающей интерактивное телевидение. Пионером в области семейства технологий xDSL является компания Bellcore. В 1987 году она представила спецификацию первой технологии из семейства xDSL и запустила её в телефонных сетях США. Вскоре компания распалась, а технология залегла на дно.

В середине 1990-х годов семейство xDSL пополнилось асимметричной модификацией цифровой абонентской линии — ADSL. Последующие годы создавались и совершенствовались наборы микросхем для осуществления передачи данных посредством ADSL. Темпы развития были замедленными, поскольку DSL изначально разрабатывалась для систем передачи «видео по требованию». Сами системы не получили распространения, а технология ADSL получила второе дыхание благодаря развитию сетей Интернет.

С появлением первых ADSL-модемов провайдеры увидели перспективность данной технологии и начали использовать её для предоставления доступа к сети. Из-за необходимости установки оборудования на каждой АТС затраты на постройку и поддержание сети были заметно выше, чем в случае классического коммутируемого доступа, когда все модемы провайдера устанавливались на одной АТС, однако по сравнению со стоимостью других способов предоставления высокоскоростного доступа к сети Интернет технология DSL оказалась очень дешёвой.

В крупных городах ADSL вытесняется более быстрыми технологиями доступа Ethernet (ETTH), GPON (FTTH) и DOCSIS (стандарт передачи данных по телевизионному кабелю). Причина этого — ограниченная пропускная способность в сетях ADSL (до 24 Мбит/с в ADSL2+), особенно «восходящего потока» от абонента (до 1,4 Мбит/с), в то время как EuroDOCSIS 2.0 обеспечивает скорость передачи данных 50↓/27↑ Мбит/с, Fast Ethernet — до 100 Мбит/с, Gigabit Ethernet — до 1 Гбит/с, 10 Gbit/s EPON — до 10 Гбит/с.

Несмотря на появление более быстрых способов передачи данных, технология ADSL по-прежнему остается лидером на рынке широкополосной передачи данных [2] . В ряде европейских стран ADSL является стандартом де факто при обеспечении населения достаточно быстрым и недорогим Интернетом. Так, в Финляндии, где каждому жителю страны законодательством с июня 2010 г. гарантирован доступ в Интернет, подключение большинства домов производится именно по технологии ADSL [3] , а British Telecom обеспечил возможность подключения услуг по технологии ADSL 99 % зданий Великобритании [4] .

Организация [ править | править код ]

Передача данных по технологии ADSL реализуется через обычную аналоговую телефонную линию при помощи абонентского устройства — модема ADSL и мультиплексора доступа (англ. DSL Access Multiplexer , DSLAM), находящегося на той АТС, к которой подключается телефонная линия пользователя, причём включается DSLAM до оборудования самой АТС. В результате между ними оказывается канал без каких-либо присущих телефонной сети ограничений. DSLAM мультиплексирует множество абонентских линий DSL в одну высокоскоростную магистральную сеть.

Также они могут подключаться к сети ATM по каналам PVC (постоянный виртуальный канал, англ. Permanent Virtual Circuit (англ.) русск. ) с провайдерами услуг Internet и другими сетями.

Стоит заметить, что два ADSL-модема не смогут соединиться друг с другом, в отличие от обычных dial-up-модемов.

Принцип действия [ править | править код ]

Технология ADSL представляет собой вариант DSL, в котором доступная полоса пропускания канала распределена между исходящим и входящим трафиком несимметрично — для большинства пользователей входящий трафик значительно более существенен, чем исходящий, поэтому предоставление для него большей части полосы пропускания вполне оправдано (исключениями из правила являются пиринговые сети, видеозвонки и электронная почта, где объём и скорость исходящего трафика бывают важны). Обычная телефонная линия использует для передачи голоса полосу частот 0,3…3,4 кГц. Чтобы не мешать использованию телефонной сети по её прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 26 кГц. Верхняя же граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части — частоты от 26 кГц до 138 кГц отведены исходящему потоку данных, а частоты от 138 кГц до 1,1 МГц — входящему. Полоса частот от 26 кГц до 1,1 МГц была выбрана не случайно. В этом диапазоне коэффициент затухания почти не зависит от частоты.

Такое частотное разделение позволяет разговаривать по телефону, не прерывая обмен данными по той же линии. Разумеется, возможны ситуации, когда либо высокочастотный сигнал ADSL-модема негативно влияет на электронику современного телефона, либо телефон из-за каких-либо особенностей своей схемотехники вносит в линию посторонний высокочастотный шум или же сильно изменяет её АЧХ в области высоких частот; для борьбы с этим в телефонную сеть непосредственно в квартире абонента устанавливается фильтр низких частот (частотный разделитель, англ. Splitter ), пропускающий к обычным телефонам только низкочастотную составляющую сигнала и устраняющий возможное влияние телефонов на линию. Такие фильтры не требуют дополнительного питания, поэтому речевой канал остаётся в строю при отключённой электрической сети и в случае неисправности оборудования ADSL.

Передача к абоненту ведётся на скоростях до 10 Мбит/с, хотя сегодня существуют устройства, передающие данные со скоростью до 25 Мбит/с (VDSL), однако в стандарте такая скорость не определена. В системах ADSL под служебную информацию отведено 25 % общей скорости, в отличие от ADSL2, где количество служебных битов в кадре может меняться от 5,12 % до 25 %. Максимальная скорость линии зависит от ряда факторов, таких как длина линии, сечение и удельное сопротивление кабеля. Также существенный вклад в повышение скорости вносит тот факт, что для ADSL линии рекомендуется витая пара (а не ТРП) причём экранированная, а если это многопарный кабель, то и с соблюдением направления и шага повива.

Разделение передаваемых и принимаемых данных [ править | править код ]

При использовании ADSL данные передаются по общей паре в дуплексной форме. Для того, чтобы разделить передаваемый и принимаемый поток данных, существуют два метода: частотное разделение каналов (англ. Frequency Division Multiplexing , FDM) и эхокомпенсация (англ. Echo Cancellation , EC)

Частотное разделение каналов [ править | править код ]

При использовании данного механизма низкоскоростной канал передаваемых данных располагается сразу после полосы частот, используемой для передачи аналоговой телефонии. Высокоскоростной канал принимаемых данных располагается на более высоких частотах. Полоса частот зависит от числа бит, передаваемых одним сигналом.

Сравнение [ править | править код ]

• Эхокомпенсация (EC) позволяет улучшить производительность на 2 дБ, однако более сложна в реализации.
• Преимущества EC растут при использовании более высокоскоростных технологий, таких как ISDN или видеотелефония на скорости 384 кБит/с. В этих случаях FDM требует выделения под высокоскоростной канал принимаемых данных более высоких частот, что приводит к увеличению затухания и сокращению максимального расстояния передачи.
• Совмещение двух каналов в одном частотном диапазоне, при использовании ЕС приводит к появлению эффекта собственного NEXT, который отсутствует при использовании FDM.
• Стандарт ADSL предусматривает взаимодействие между различным оборудованием, использующим как механизм FDM, так и EC, выбор конкретного механизма определяется при установлении соединения.

Параметры линии связи [ править | править код ]

Абонентская телефонная линия, при использовании её для технологии ADSL, должна обладать следующими параметрами:

Первичные параметры [ править | править код ]

• Сопротивление шлейфа — не более 900 Ом
• Сопротивление изоляции между жилой и землёй — более 100 МОм, между жилами — не менее 100 МОм [5]
• Ёмкость шлейфа — не более 300 нФ
• Ёмкостная асимметрия — не более 10 нФ, или не более 5 %
• Работа при увеличении шлейфа и заниженной изоляции возможна при условии качественного станционного оборудования, при пониженной скорости передачи данных.

Вторичные параметры [ править | править код ]

Затухание сигнала (Line Attenuation):

• до 20 dB — отличная линия;
• от 20 dB до 40 dB — рабочая линия;
• от 40 dB до 50 dB — возможны сбои;
• от 50 dB до 60 dB — периодически пропадает синхронизация;
• от 60 dB и выше — оборудование работать не будет.

Далее приведены нормы на рабочее затухание на длину цепи в 1 км:

• Системы ADSL и ADSL2 (максимальная частота 1,024 МГц)

• Кабель ТПП(d0=0,4 мм) ≤27 дБ
• Кабель ТПП(d0=0,5 мм) ≤21 дБ

• Система ADSL2+ (максимальная частота 2,048 МГц)

• Кабель ТПП(d0=0,4 мм) ≤35,5 дБ
• Кабель ТПП(d0=0,5 мм) ≤28,5 дБ

• Система VDSL (максимальная частота 4,096 МГц)

• Кабель на основе витой пары (d0=0,5 мм) ≤42,5 дБ

• Система VDSL2 (максимальная частота 12 МГц)

• Кабель на основе витой пары (d0=0,5 мм) ≤60,3 дБ [6]

Уровень шума (RMS Noise Energy (дБ относительно 1 мВт при сопротивлении нагрузки 600 Ом)):

• от −65 dBm до −51 dBm — отличная линия;
• от −50 dBm до −36 dBm — хорошая линия;
• от −35 dBm до −20 dBm — плохая линия;
• от −20 dBm и выше — работа оборудования невозможна.

Отношение сигнал/шум (Signal-to-Noise Ratio (SNR), предел помехоустойчивости (Noise Margin)):

• 6 dB и ниже — плохая линия, присутствуют проблемы синхронизации;
• 7—10 dB — возможны сбои;
• 11—20 dB — хорошая линия, без проблем с синхронизацией;
• 20—28 dB — очень хорошая линия;
• 29 dB и выше — отличная линия.

Для ADSL линии рекомендуется к использованию витая пара (а не «лапша»), в противном случае снижается пропускная способность канала передачи данных.

ADSL (англ. Asymmetric Digital Subscriber Line — асимметричная цифровая абонентская линия) — модемная технология, в которой доступная полоса пропускания канала распределена между исходящим и входящим трафиком асимметрично. Так как у большинства пользователей объём входящего трафика значительно превышает объём исходящего, то скорость исходящего трафика значительно ниже. Это ограничение стало проявляться шире в связи с распространением пиринговых сетей и видеосвязи. [1]

Содержание

История развития [ править | править код ]

История развития технологии ADSL начинается со второй половины восьмидесятых, когда велись поиски технологии, обеспечивающей интерактивное телевидение. Пионером в области семейства технологий xDSL является компания Bellcore. В 1987 году она представила спецификацию первой технологии из семейства xDSL и запустила её в телефонных сетях США. Вскоре компания распалась, а технология залегла на дно.

В середине 1990-х годов семейство xDSL пополнилось асимметричной модификацией цифровой абонентской линии — ADSL. Последующие годы создавались и совершенствовались наборы микросхем для осуществления передачи данных посредством ADSL. Темпы развития были замедленными, поскольку DSL изначально разрабатывалась для систем передачи «видео по требованию». Сами системы не получили распространения, а технология ADSL получила второе дыхание благодаря развитию сетей Интернет.

С появлением первых ADSL-модемов провайдеры увидели перспективность данной технологии и начали использовать её для предоставления доступа к сети. Из-за необходимости установки оборудования на каждой АТС затраты на постройку и поддержание сети были заметно выше, чем в случае классического коммутируемого доступа, когда все модемы провайдера устанавливались на одной АТС, однако по сравнению со стоимостью других способов предоставления высокоскоростного доступа к сети Интернет технология DSL оказалась очень дешёвой.

В крупных городах ADSL вытесняется более быстрыми технологиями доступа Ethernet (ETTH), GPON (FTTH) и DOCSIS (стандарт передачи данных по телевизионному кабелю). Причина этого — ограниченная пропускная способность в сетях ADSL (до 24 Мбит/с в ADSL2+), особенно «восходящего потока» от абонента (до 1,4 Мбит/с), в то время как EuroDOCSIS 2.0 обеспечивает скорость передачи данных 50↓/27↑ Мбит/с, Fast Ethernet — до 100 Мбит/с, Gigabit Ethernet — до 1 Гбит/с, 10 Gbit/s EPON — до 10 Гбит/с.

Несмотря на появление более быстрых способов передачи данных, технология ADSL по-прежнему остается лидером на рынке широкополосной передачи данных [2] . В ряде европейских стран ADSL является стандартом де факто при обеспечении населения достаточно быстрым и недорогим Интернетом. Так, в Финляндии, где каждому жителю страны законодательством с июня 2010 г. гарантирован доступ в Интернет, подключение большинства домов производится именно по технологии ADSL [3] , а British Telecom обеспечил возможность подключения услуг по технологии ADSL 99 % зданий Великобритании [4] .

Организация [ править | править код ]

Передача данных по технологии ADSL реализуется через обычную аналоговую телефонную линию при помощи абонентского устройства — модема ADSL и мультиплексора доступа (англ. DSL Access Multiplexer , DSLAM), находящегося на той АТС, к которой подключается телефонная линия пользователя, причём включается DSLAM до оборудования самой АТС. В результате между ними оказывается канал без каких-либо присущих телефонной сети ограничений. DSLAM мультиплексирует множество абонентских линий DSL в одну высокоскоростную магистральную сеть.

Также они могут подключаться к сети ATM по каналам PVC (постоянный виртуальный канал, англ. Permanent Virtual Circuit (англ.) русск. ) с провайдерами услуг Internet и другими сетями.

Стоит заметить, что два ADSL-модема не смогут соединиться друг с другом, в отличие от обычных dial-up-модемов.

Принцип действия [ править | править код ]

Технология ADSL представляет собой вариант DSL, в котором доступная полоса пропускания канала распределена между исходящим и входящим трафиком несимметрично — для большинства пользователей входящий трафик значительно более существенен, чем исходящий, поэтому предоставление для него большей части полосы пропускания вполне оправдано (исключениями из правила являются пиринговые сети, видеозвонки и электронная почта, где объём и скорость исходящего трафика бывают важны). Обычная телефонная линия использует для передачи голоса полосу частот 0,3…3,4 кГц. Чтобы не мешать использованию телефонной сети по её прямому назначению, в ADSL нижняя граница диапазона частот находится на уровне 26 кГц. Верхняя же граница, исходя из требований к скорости передачи данных и возможностей телефонного кабеля, составляет 1,1 МГц. Эта полоса пропускания делится на две части — частоты от 26 кГц до 138 кГц отведены исходящему потоку данных, а частоты от 138 кГц до 1,1 МГц — входящему. Полоса частот от 26 кГц до 1,1 МГц была выбрана не случайно. В этом диапазоне коэффициент затухания почти не зависит от частоты.

Такое частотное разделение позволяет разговаривать по телефону, не прерывая обмен данными по той же линии. Разумеется, возможны ситуации, когда либо высокочастотный сигнал ADSL-модема негативно влияет на электронику современного телефона, либо телефон из-за каких-либо особенностей своей схемотехники вносит в линию посторонний высокочастотный шум или же сильно изменяет её АЧХ в области высоких частот; для борьбы с этим в телефонную сеть непосредственно в квартире абонента устанавливается фильтр низких частот (частотный разделитель, англ. Splitter ), пропускающий к обычным телефонам только низкочастотную составляющую сигнала и устраняющий возможное влияние телефонов на линию. Такие фильтры не требуют дополнительного питания, поэтому речевой канал остаётся в строю при отключённой электрической сети и в случае неисправности оборудования ADSL.

Передача к абоненту ведётся на скоростях до 10 Мбит/с, хотя сегодня существуют устройства, передающие данные со скоростью до 25 Мбит/с (VDSL), однако в стандарте такая скорость не определена. В системах ADSL под служебную информацию отведено 25 % общей скорости, в отличие от ADSL2, где количество служебных битов в кадре может меняться от 5,12 % до 25 %. Максимальная скорость линии зависит от ряда факторов, таких как длина линии, сечение и удельное сопротивление кабеля. Также существенный вклад в повышение скорости вносит тот факт, что для ADSL линии рекомендуется витая пара (а не ТРП) причём экранированная, а если это многопарный кабель, то и с соблюдением направления и шага повива.

Разделение передаваемых и принимаемых данных [ править | править код ]

При использовании ADSL данные передаются по общей паре в дуплексной форме. Для того, чтобы разделить передаваемый и принимаемый поток данных, существуют два метода: частотное разделение каналов (англ. Frequency Division Multiplexing , FDM) и эхокомпенсация (англ. Echo Cancellation , EC)

Частотное разделение каналов [ править | править код ]

При использовании данного механизма низкоскоростной канал передаваемых данных располагается сразу после полосы частот, используемой для передачи аналоговой телефонии. Высокоскоростной канал принимаемых данных располагается на более высоких частотах. Полоса частот зависит от числа бит, передаваемых одним сигналом.

Сравнение [ править | править код ]

• Эхокомпенсация (EC) позволяет улучшить производительность на 2 дБ, однако более сложна в реализации.
• Преимущества EC растут при использовании более высокоскоростных технологий, таких как ISDN или видеотелефония на скорости 384 кБит/с. В этих случаях FDM требует выделения под высокоскоростной канал принимаемых данных более высоких частот, что приводит к увеличению затухания и сокращению максимального расстояния передачи.
• Совмещение двух каналов в одном частотном диапазоне, при использовании ЕС приводит к появлению эффекта собственного NEXT, который отсутствует при использовании FDM.
• Стандарт ADSL предусматривает взаимодействие между различным оборудованием, использующим как механизм FDM, так и EC, выбор конкретного механизма определяется при установлении соединения.

Параметры линии связи [ править | править код ]

Абонентская телефонная линия, при использовании её для технологии ADSL, должна обладать следующими параметрами:

Первичные параметры [ править | править код ]

• Сопротивление шлейфа — не более 900 Ом
• Сопротивление изоляции между жилой и землёй — более 100 МОм, между жилами — не менее 100 МОм [5]
• Ёмкость шлейфа — не более 300 нФ
• Ёмкостная асимметрия — не более 10 нФ, или не более 5 %
• Работа при увеличении шлейфа и заниженной изоляции возможна при условии качественного станционного оборудования, при пониженной скорости передачи данных.

Вторичные параметры [ править | править код ]

Затухание сигнала (Line Attenuation):

• до 20 dB — отличная линия;
• от 20 dB до 40 dB — рабочая линия;
• от 40 dB до 50 dB — возможны сбои;
• от 50 dB до 60 dB — периодически пропадает синхронизация;
• от 60 dB и выше — оборудование работать не будет.

Далее приведены нормы на рабочее затухание на длину цепи в 1 км:

• Системы ADSL и ADSL2 (максимальная частота 1,024 МГц)

• Кабель ТПП(d0=0,4 мм) ≤27 дБ
• Кабель ТПП(d0=0,5 мм) ≤21 дБ

• Система ADSL2+ (максимальная частота 2,048 МГц)

• Кабель ТПП(d0=0,4 мм) ≤35,5 дБ
• Кабель ТПП(d0=0,5 мм) ≤28,5 дБ

• Система VDSL (максимальная частота 4,096 МГц)

• Кабель на основе витой пары (d0=0,5 мм) ≤42,5 дБ

• Система VDSL2 (максимальная частота 12 МГц)

• Кабель на основе витой пары (d0=0,5 мм) ≤60,3 дБ [6]

Уровень шума (RMS Noise Energy (дБ относительно 1 мВт при сопротивлении нагрузки 600 Ом)):

• от −65 dBm до −51 dBm — отличная линия;
• от −50 dBm до −36 dBm — хорошая линия;
• от −35 dBm до −20 dBm — плохая линия;
• от −20 dBm и выше — работа оборудования невозможна.

Отношение сигнал/шум (Signal-to-Noise Ratio (SNR), предел помехоустойчивости (Noise Margin)):

• 6 dB и ниже — плохая линия, присутствуют проблемы синхронизации;
• 7—10 dB — возможны сбои;
• 11—20 dB — хорошая линия, без проблем с синхронизацией;
• 20—28 dB — очень хорошая линия;
• 29 dB и выше — отличная линия.

Для ADSL линии рекомендуется к использованию витая пара (а не «лапша»), в противном случае снижается пропускная способность канала передачи данных.

Acorp Sprinter@ADSL LAN120 позволяет организовать широкополосный доступ в интернет с максимальной скоростью нисходящего потока до 24 Мбит/с (ADSL2+) или 8 Мбит/с (ADSL). Благодаря интерфейсу Fast Ethernet 10/100 Мбит/c и функциям маршрутизатора устройство можно подключить к локальной сети и обеспечить использование канала ADSL для нескольких пользователей одновременно.

Acorp Sprinter@ADSL LAN420 также обеспечивает скорость нисходящего трафика до 24 Мбит/с. Благодаря встроенному 4-портовому коммутатору Fast Ethernet 10/100 Мбит/с и функцией маршрутизатора это устройство избавляет пользователя от необходимости приобретения отдельного коммутатора Ethernet.

Рекомендуем к прочтению

Какая максимальная скорость по ADSL-модему

Преимущества ADSL2+

При переходе на ADSL2+ в качестве основного аргумента часто называют скорость. И это неспроста, ведь речь идёт о 24 Мбит/с!

Но скорость — это только одно из преимуществ ADSL2+. Полный же список гораздо обширнее:
Увеличение скорости входящего потока

24 Мбит/с! Это очень быстро. Это в 3 раза быстрее, чем ADSL! Это:
от 5 секунд на загрузку музыкальной композиции в формате MP3 в высоком качестве;
от 4 минут на загрузку стандартного CD-диска;
от 25 минут на загрузку стандартного DVD-диска;
возможность смотреть телевидение высокой четкости (HDTV), что невозможно при использовании ADSL и тем более эфирного телевидения.

Только вдумайтесь!
Возможность увеличения скорости исходящего потока

Задействовав для передачи данных диапазон частот, обычно используемый для аналоговой телефонии, можно получить прирост скорости исходящего потока на 256 Кбит/с;

Предусмотрен и более радикальный способ увеличения скорости исходящего потока — симметричный режим передачи данных ADSL2+ Annex M — до 3,5 Мбит/с.
Улучшение качества связи

Специальные меры по уменьшению перекрестных наводок в телефонной линии в конечном итоге способствуют улучшению качества связи.
Увеличение дальности связи

Некоторые абоненты, в силу большой протяженности телефонной линии, не могли использовать ADSL-подключение, или качество подключения при этом было крайне низким. Теперь они смогут получить доступ в Интернет относительно высокого качества!
Снижение расходов

Итоговая стоимость передачи данных по технологии ADSL2+ ниже по сравнению с «обычной» технологией ADSL. Это позволит операторам предложить более доступные тарифные планы, что в конечном итоге сократит расходы пользователей на доступ в Интернет.
Расширение возможностей по диагностике канала

Диагностика предусмотрена как на стороне оператора, так и на стороне абонента. Кроме того, предусмотрен специальный диагностический режим, когда параметры линии могут быть получены при отсутствующем DSL-соединении.
Улучшение совместимости оборудования

Теперь проблемы, возникавшие ранее из-за несовместимости оборудования разных производителей будут возникать заметно реже.
Возможность автоматической смены режима работы линии

Позволяет установить оптимальный режим работы линии в автоматическом режиме и без вмешательства оператора.

Как увеличить скорость передачи данных через ADSL. Плюсы и минусы XDSL подключения. Настройка оборудования ADSL на максимальное быстродействие

Ростелеком – один из самых крупных провайдеров России, предоставляющий разнообразные услуги: интернет, интерактивное телевидение , телефонную связь и другие.

Работать в его сети может большинство представленных на рынке устройств. Некоторые из них предлагаются компанией абонентам при подключении.

Одно из них – D-Link DSL-2640U. Рассмотрим, что это за устройство и как настроить его для правильной работы всех сервисов.

Краткое описание

Роутер DSL-2640U производства компании D-link – это универсальное устройство для доступа к интернету по технологии ADSL, то есть через телефонную линию. Дополнительно устройство снабжено 4 портами для подключения компьютеров, приставки или другого оборудования и встроенным Wi-Fi интерфейсом для беспроводного выхода в интернет.

Версии прошивки

Пользователи могут столкнуться с двумя видами интерфейса роутера DSL-2640U от Ростелеком, несколько отличающимися друг от друга. Они зависят от версии прошивки. Различить старую и новую прошивку очень легко:

• Старая версия ПО. Интерфейс выполнен в бело-синем цвете.
• Новая версия прошивки. Цвета интерфейса: темно-серый и черный.

Вход в интерфейс управления настройками роутера

Перед тем, как приступить к настройке роутера DSL-2640U от Ростелеком необходимо его достать из коробки, подключить к телефонной линии, компьютеру и розетке.

Когда физическая установка выполнена, можно приступить к настройке устройства. Все конфигурации выполняются через веб-интерфейс управления роутером. Для доступа к настройкам необходимо выполнить последовательно следующие действия:

1. Запустить любой браузер (Google Chrom, Opera, IE и т.д.).
2. Набрать в адресной строке 192.168.1.1.
3. Нажать Enter.
4. После появления приглашения для ввода имени пользователя и пароля в оба поля ввести «admin» без кавычек. Именно такие данные используются для авторизации.

Настройка интернета

Ростелеком использует PPPoE в большинстве мест для подключения к интернету, поэтому будем рассматривать настройку именно на его основе. В старой и новой версиях прошивки пункты настроек расположены несколько по-разному, поэтому приведем описание для каждого варианта отдельно.

Старая прошивка

В главном меню последовательно выбираем пункты «Сеть», «Соединения» и нажимаем на кнопку добавить. На появившемся экране устанавливаем следующие параметры:

• «Тип соединение». Здесь необходимо выбрать режим PPPoE. Это позволит D-link DSL-2640U работать в режиме роутера.
• VPI и VCI. Эти параметры различаются в каждом регионе. Их уточнить можно в технической поддержке по бесплатному номеру или найдя соответствующую таблицу в сети.
• Прописываем имя пользователя и пароль для доступа. Узнать эти данные можно из документов, которые были получены при подключении. Важно! Пароль необходимо подтвердить в следующем поле.
• Имя сервиса. В этом пункте укажите название для подключения, которое позволит вам его определить, например, «Internet».
• Дополнительные параметры. Обязательно для нормальной работы необходимо включить галочки рядом с пунктами «Keep Alive» и «IGMP».

Если линия оставляет желать лучшего и возможны частые обрывы соединения, то лучше указать действия при неудачной попытке авторизации. В поле «LCP провалы» указываем значение 2, а в «LCP интервал» — 15. Это позволит устройству сначала два раза попытаться установить подключение, а затем сделать паузу в 15 секунд.

Новая прошивка

Последовательность действий в новой прошивке несколько другая. Выполнив вход в интерфейс управления, пользователь на главной странице видит несколько кнопок и информацию об устройстве и статусе работы ADSL.

Первое, что необходимо сделать для настройки интернета это перейти в расширенный режим управления. Кнопка для этого расположена в самом низу экрана.

В разделе «Сеть» выбираем пункт «WAN». Откроется окно с имеющимися соединениями. Если оно не пустое, то перед настройкой надо удалить все подключения, для этого нажимаем последовательно на них мышкой и выбираем «Удалить» в нижнем правом углу экрана.

Нажимаем кнопку «Создать» в интерфейсах WAN и приступаем к настройке.

В появившемся окне необходимо указать стандартные параметры, а именно:

1. Тип соединения — PPPoE. Именно его использует Ростелеком для всех абонентов, подключенных по технологии ADSL.
2. «Интерфейс» — DSL (новый). Иначе не будет возможности указать настройки VPI и VCI.
3. VPI и VCI. Два этих параметра можно узнать в техническ

Передача данных на расстояние до 20 км по обычным проводам? Легко, если это SHDSL…

Несмотря на повсеместное распространение сетей Ethernet, технологии связи на основе DSL не теряют своей актуальности и по сей день. До сих пор DSL можно встретить в сетях последней мили для подключения абонентского оборудования к сетям Интернет-провайдера, а в последнее время технология все чаще используется при построении локальных сетей, например, в промышленных приложениях, где DSL выступает в качестве дополнения к Ethernet или к полевым сетям на основе RS-232/422/485. Подобные промышленные решения активно применяются в развитых европейских и азиатских странах.

DSL представляет из себя семейство стандартов, которые изначально задумывались для передачи цифровых данных по телефонным линиям связи. Исторически это стало первой технологией широкополосного доступа в Интернет, придя на смену DIAL UP и ISDN. Большое разнообразие существующих в настоящий момент стандартов DSL связано с тем, что многие компании, начиная с 80-х годов, старались разработать и продвинуть на рынок собственную технологию.

Все эти разработки можно разделить на две большие категории – асимметричные (ADSL) и симметричные (SDSL) технологии. Под асимметричными понимаются те, в которых скорость входящего соединения отличается от скорости исходящего трафика. Под симметричными понимается, что скорости на прием и передачу равны.

Наиболее известными и распространенными асимметричными стандартами являются, собственно, ADSL (в последней редакции – ADSL2+) и VDSL (VDSL2), симметричными – HDSL (устаревший профиль) и SHDSL. Друг от друга все они отличаются тем, что работают на разных частотах, используют разные способы кодирования и модуляции на физической линии связи. Также отличаются способы коррекции ошибок, благодаря чему обеспечивается разный уровень помехоустойчивости. Как итог, каждая технология имеет свои пределы в скорости и дистанции передачи данных, в том числе в зависимости от типа и качества проводника.

Предельные параметры различных стандартов DSL

В любой DSL-технологии скорость передачи данных падает с увеличением длины проводника. На предельных дистанциях возможно получить скорость в несколько сот килобит, но при передаче данных на 200-300 м доступна максимально возможная скорость.

Среди всех технологий у SHDSL есть серьезное преимущество, которое делает возможным ее применение в промышленных приложениях, — высокая помехоустойчивость и возможность использования для передачи данных любого типа проводника. В асимметричных стандартах такого нет, и качество связи сильно зависит от качества линии, используемой для передачи данных. В частности, рекомендуется использовать витой телефонный кабель. В этом случае более надежным решением вместо ADSL и VDSL оказывается использовать оптический кабель.

Для SHDSL подходит любая пара изолированных друг от друга проводников – медных, алюминиевых, стальных и пр. В качестве среды передачи может выступать старая электропроводка, старые телефонные линии, колючая проволока заборов и пр.

Зависимость скорости передачи данных SHDSL от дистанции и типа проводника

Из графика зависимости скорости передачи данных от дистанции и типа проводника, приведенного для SHDSL, можно увидеть, что проводники с большим сечением позволяют передавать информацию на большую дистанцию. Благодаря технологии возможно организовать связь на дистанцию до 20 км при максимально возможной скорости 15.3 Мб/с для 2-проводного кабеля или 30 Мб для 4-проводного. В реальных приложениях скорость передачи может быть выставлена вручную, что необходимо в условиях сильных электромагнитных помех или плохого качества линии. В этом случае для увеличения дистанции передачи необходимо снизить скорость работы SHDSL-устройств. Для точного расчета скорости в зависимости от дистанции и типа проводника можно использовать бесплатные программные средства, такие как SHDSL-калькулятор от Phoenix Contact.

За счет чего SHDSL обладает высокой помехоустойчивостью?

Принцип работы приемопередатчика SHDSL можно представить в виде блок-диаграммы, в которой выделяют специфическую и независимую (инвариантную) с точки зрения приложения часть. Независимая часть состоит из функциональных блоков PMD (Physical Medium Dependent) и PMS-TC (Physical Medium-Specific TC Layer), в то время как специфическая часть включает уровень TPS-TC (Transmission Protocol-Specific TC Layer) и интерфейсы пользовательских данных.

Физическая линия связи между приемопередатчиками (STU) может существовать в виде однопарного или нескольких однопарных кабелей. В случае нескольких пар кабелей STU содержит несколько независимых блоков PMD, связанных с единственным PMS-TC.

Функциональная модель SHDSL-приемопередатчика (STU)

Модуль TPS-TC зависит от приложения, в котором используется устройство (Ethernet, RS-232/422/485 и пр.). В его задачу входит преобразование пользовательских данных в формат SHDSL, выполняется мультиплексирование/демультиплексирование и корректировка по времени нескольких каналов пользовательских данных.

На уровне PMS-TC производится формирование кадров SHDSL и их синхронизация, а также скремблирование и дескремблирование.

Модуль PMD выполняет функции кодирования/декодирования информации, модуляции/демодуляции, эхоподавления, согласования параметров на линии связи и установления соединения между приемопередатчиками. Именно на уровне PMD выполняются основные операции, обеспечивающая высокую помехоустойчивость SHDSL, включая TCPAM кодирование (Треллис кодирование с аналого-импульсной модуляцией), механизм совместного кодирования и модуляции, при котором улучшается спектральная эффективность сигнала по сравнению с раздельным способом. Принцип работы модуля PMD также можно представить в виде функциональной диаграммы.

Блок-диаграмма модуля PMD

В основе TC-PAM лежит использование сверточного кодера, формирующего избыточную последовательность битов на стороне SHDSL-передатчика. На каждом такте работы каждому биту, поступающему на вход кодера, ставится в соответствие двойной бит (дибит) на выходе. Таким образом, ценой сравнительно небольшой избыточности повышается помехоустойчивость передачи. Использование Треллис-модуляции позволяет уменьшить используемую полосу частоту передачи данных и упростить аппаратную часть при неизменном отношении сигнал/шум.

Принцип работы Треллис-кодера (TC-PAM 16)

Двойной бит формируется в результате логической операции сложения по модулю 2 (исключающее «или») на основе входного бита x₁(t_n) и битов x₁(t_n-1), x₁(t_n-2) и т.д. (всего их может быть до 20), которые поступали на вход кодера до этого и остались храниться в регистрах памяти. На следующем такте работы кодера t_n+1 произойдет смещение битов в ячейках памяти для выполнения логической операции: бит x₁(t_n) переместится в память, сдвинув всю хранящуюся там последовательность битов.

Алгоритм сверточного кодера

Таблицы истинности операции сложения по модулю 2

Для наглядности удобно использовать диаграмму состояния сверточного кодера, по которой можно увидеть, в каком состоянии находится кодер в моменты времени t_n, t_n+1 и т.д. в зависимости от входных данных. Под состоянием кодера в этом случае подразумевают пару значений входного бита x₁(t_n) и бита в первой ячейки памяти x₁(t_n-1). Для построения диаграммы можно использовать граф, в вершинах которого находятся возможные состояния кодера, а переходы из одного состояния в другое обозначены соответствующими входными битами x₁(t_n) и выходными дибитами $inline$y ₀y ₁(t ₀)$inline$.

Диаграмма состояний и граф переходов сверточного кодера передатчика

В передатчике на основе полученных четырех битов (двух выходных битов кодера и двух битов данных) формируется символ, каждому из которых соответствует своя амплитуда модулирующего сигнала аналого-импульсного модулятора.

Состояние 16-разрядного АИМ в зависимости от значения четырехбитового символа

На стороне приемника сигнала происходит обратный процесс – демодуляция и выделение из избыточного кода (двойных битов y₀y₁(t_n)) нужной последовательности входных битов кодера x₁(t_n). Эту операцию выполняет декодер Витерби.

Алгоритм декодера основан на расчете метрики ошибок для всех возможных предполагаемых состояний кодера. Под метрикой ошибок понимают разницу между принимаемыми битами и предполагаемыми битами для каждого возможного пути. Если ошибок на приеме нет, то метрика ошибок истинного пути будет 0, потому что нет расхождения по битам. Для ложных путей метрика будет отличаться от нуля, постоянно нарастать и через какое-то время декодер перестанет рассчитывать ошибочный путь, оставив только истинный.

Диаграмма состояний кодера, вычисляемая декодером Витерби приемника

Но как этот алгоритм обеспечивает помехоустойчивость? Если предположить, что приемник принял данные с ошибкой, декодер продолжит рассчитывать два пути с метрикой ошибок 1. Пути с метрикой 0 уже не будет существовать. Но вывод о том, какой путь истинный, алгоритм сделает позже на основе следующих принимаемых двойных битов.

При появлении второй ошибки, будет несколько путей с метрикой 2, но правильный путь выявится позже на основе метода наибольшего правдоподобия (то есть минимальной метрики).

Диаграмма состояний кодера, вычисляемая декодером Витерби, при приеме данных с ошибками

В описанном выше случае для примера был рассмотрен алгоритм 16-разрядной системы (TC-PAM16), обеспечивающей передачу в одном символе трех бит полезной информации и дополнительного бита для защиты от ошибок. В TC-PAM16 достижима скорость передачи данных от 192 до 3840 кбит/с. При увеличении разрядности до 128 (современные системы работают с TC-PAM128) в каждом символе передается шесть бит полезной информации, а максимально достижимая скорость составляет от 5696 кбит/с до 15,3 Мб/с.

Использование аналого-импульсной модуляции (PAM) роднит SHDSL с рядом популярных стандартов Ethernet, таких как гигабитный 1000BASE-T (PAM-5), 10-гигабитный 10GBASE-T (PAM-16) или перспективный на 2020 год промышленный однопарный Ethernet 10BASE-T1L (PAM-3).

SHDSL в сетях Ethernet

Различают управляемые и неуправляемые SHDSL-модемы, но в подобной классификации мало общего с привычным разделением на управляемые и неуправляемые устройства, которое существует, например, для Ethernet-коммутаторов. Разница заключается в средствах конфигурирования и мониторинга. Управляемые модемы настраиваются через веб-интерфейс и могут диагностироваться по SNMP, а неуправляемые – при помощи дополнительного ПО через консольный порт (для Phoenix Contact это бесплатная программа PSI-CONF и mini-USB интерфейс). В отличии от коммутаторов неуправляемые модемы могут работать в сети с кольцевой топологией.

В остальном управляемые и неуправляемые модемы являются абсолютно идентичными, включая функционал и возможность работать по принципу Plug&Play, то есть без всякого предварительного конфигурирования.

Дополнительно на модемы могут возлагаться функции защиты от импульсных перенапряжений c возможностью ее диагностики. Сети SHDSL могут образовывать очень протяженные сегменты, и проводники могут проходить в местах, где возможно образование импульсных перенапряжений (наведенной разности потенциалов, вызванной грозовыми разрядами либо короткими замыканиями в близлежащих кабельных линиях). Наведенное напряжение может вызвать протекание разрядных токов величиной в килоамперы. Поэтому для защиты оборудования от подобных явлений в модемы встраиваются УЗИП в виде съемной платы, которая в случае необходимости может быть заменена. Именно к клеммнику этой платы подключается линия SHDSL.

Топологии

С помощью SHDSL в Ethernet возможно строить сети с любой топологией: точка-точка, линия, звезда и кольцо. При этом, в зависимости от типа модема для подключения можно использовать как 2-проводные, так и 4-проводные линии связи.

Топологии сети Ethernet на основе SHDSL

Также можно строить распределенные системы с комбинированной топологией. Каждый сегмент SHDSL-сети может насчитывать до 50 модемов и, учитывая физические возможности технологии (расстояние между модемами в 20 км), длина сегмента может достигать 1000 км.

Если в голове каждого такого сегмента установить управляемый модем, то целостность сегмента можно диагностировать по SNMP. Помимо этого, управляемые и неуправляемые модемы поддерживают технологию VLAN, то есть позволяют разбивать сеть на логические подсети. Также устройства способны работать с протоколами передачи данных, применяемыми в современных системах автоматизации (Profinet, Ethernet/IP, Modbus TCP и пр.).

Резервирование каналов связи с помощью SHDSL

SHDSL используют для создания резервных каналов связи в сети Ethernet, чаще всего оптического.

SHDSL и последовательный интерфейс

SHDSL-модемы с последовательным интерфейсом позволяют преодолеть ограничения по дистанции, топологии и качеству проводника, которые существуют для традиционных проводных систем на основе асинхронных приемопередатчиков (UART): RS-232 — 15 м, RS-422 и RS-485 — 1200 м.

Существуют модемы с последовательными интерфейсами (RS-232/422/485) как для универсальных приложений, так и для специализированных (например, для Profibus). Все подобные устройства относятся к категории «неуправляемых», поэтому настраиваются и диагностируются при помощи специального ПО.

Топологии

В сетях с последовательным интерфейсом при помощи SHDSL возможно строить сети с топологией точка-точка, линия и звезда. В рамках линейной топологии возможно объединить в одну сеть до 255 узлов (для Profibus — 30).

В системах, построенных с использованием только устройств на интерфейсе RS-485, отсутствуют какие-либо ограничения по применяемому протоколу передачи данных, но топологии типа линия и звезда являются нетипичными для RS-232 и RS-422, поэтому работа конечных устройств в SHDSL-сети с подобными топологиями возможна только в полудуплексном режиме. Одновременно в системах с RS-232 и RS-422 на уровне протокола должна обеспечиваться адресация приборов, что нехарактерно для интерфейсов, чаще всего применяемых в сетях точка-точка.

При объединении через SHDSL устройств с разными типами интерфейсов необходимо учитывать факт отсутствия единого механизма для установления соединения (рукопожатия) между устройствами. Однако организовать обмен в этом случае все равно возможно — для этого необходимо выполнение следующих условий:

• согласование связи и управление передачей данных должно выполняться на уровне единого информационного протокола передачи данных;
• все конечные устройства должны функционировать в полудуплексном режиме, что также должно поддерживаться информационным протоколом.

Наиболее часто встречающийся для асинхронных интерфейсов протокол Modbus RTU позволяет избежать всех описанных ограничений и строить единую систему с различными типами интерфейсов.

Топологии сети с последовательным интерфейсом на основе SHDSL

При использовании двухпроводного RS-485 на оборудовании Phoenix Contact можно строить более сложные структуры, объединяя модемы через одну шину на DIN-рейке. На этой же шине может быть установлен источник питания (в таком случае питание всех устройств осуществляется через шину) и оптические преобразователи серии PSI-MOS для создания комбинированной сети. Важным условием работы такой системы является одинаковая скорость всех приемопередатчиков.

Дополнительные возможности SHDSL в сети RS-485

Примеры применения

SHDSL-технология активно применяется в городском коммунальном хозяйстве в Германии. Более 50 компаний, обслуживающих городские коммунальные системы, используют старые медные провода, чтоб связать одной сетью распределенные по городу объекты. На SHDSL строятся в первую очередь системы управления и учета в водо-, газо- и энергоснабжении. Среди таких городов – Ульм, Магдебург, Ингольштадт, Билефельд, Франкфурт-на-Одере и многие другие.

Самая масштабная система на основе SHDSL была создана в городе Любеке. Система имеет комбинированную структуру на основе оптического Ethernet и SHDSL, объединяет 120 удаленных друг от друга объектов и использует более 50 модемов Phoenix Contact. Вся сеть диагностируется по SNMP. Самый протяженный сегмент от коммуны Калькхорст до аэропорта Любека имеет длину 39 км. Причина, по которой компания-заказчик выбрала SHDSL, заключалась в том, что реализация проекта целиком на оптике была экономический невыгодна с учетом наличия старых медных кабелей.

Передача данных через контактное кольцо

Интересным примером является передача данных между движущимися объектами, как например, это сделано в ветрогенераторах или в крупных промышленных крутильных машинах. Подобная система используется для информационного обмена между контроллерами, расположенными на роторе и статоре установок. В этом случае для передачи данных используется скользящий контакт через контактное кольцо. Подобные примеры показывают, что необязательно иметь статический контакт для передачи данных по SHDSL.

Сравнение с другими технологиями

SHDSL vs GSM

Если сравнивать SHDSL с системами передачи данных на основе GSM (3G/4G), то в пользу DSL говорит отсутствие эксплуатационных расходов, связанных с регулярной платой оператору за доступ к мобильной сети. При SHDSL мы не зависим от зоны покрытия, качества и надежности мобильной связи на промышленном объекте, включая устойчивость к электромагнитным помехам. В SHDSL отсутствует необходимость в конфигурировании оборудования, что ускоряет ввод объекта в эксплуатацию. Для беспроводных сетей характерны большие задержки в передаче данных и сложность с передачей данных, использующих мультикастовый трафик (Profinet, Ethernet IP).

В пользу SHDSL говорит информационная безопасность в силу отсутствия необходимости передачи данных через Интернет и необходимости конфигурирования для этого VPN-соединений.

SHDSL vs Wi-Fi

Многое из сказанного для GSM можно отнести и к промышленному Wi-Fi. Против Wi-Fi говорит низкая помехоустойчивость, ограниченная дистанция передачи данных, зависимость от топологии местности, задержки при передаче данных. Самый главный недостаток – информационная безопасность сетей Wi-Fi, потому как любой человек имеет доступ к среде передачи данных. При помощи Wi-Fi уже возможно передавать данные Profinet или Ethernet IP, что было бы затруднительно для GSM.

SHDSL vs оптика

Оптика в подавляющем большинстве обладает большим преимуществом перед SHDSL, но в ряде приложений SHDSL позволяет экономить время и средства на прокладку и сварку оптического кабеля, сокращая время на ввод объекта в эксплуатацию. Для SHDSL не требуется специальных разъемов, потому как кабель связи просто подключается на клемму модема. Из-за механических свойств оптических кабелей их применение ограничено в приложениях, связанных с передачей информации между движущимися объектами, где большее распространение получили медные проводники.

SpeedGuide.net :: Калькулятор скорости DSL

Калькулятор скорости SG DSL

О калькуляторе скорости SG DSL
Калькулятор скорости SG DSL — это инструмент для быстрой оценки максимально достижимой скорости синхронизации ADSL / ADSL2 + / VDSL на основе затухания сигнала. Чтобы использовать калькулятор, просто введите число ослабления в нисходящем направлении (дБ) от вашего модема DSL, и все остальные значения будут рассчитаны автоматически.Для получения дополнительной информации об уровнях сигнала, затухании и SNR, пожалуйста, прочтите наш FAQ по DSL.

Для использования просто подключите фактическое затухание в нисходящем направлении, как указано на странице статистики модема / маршрутизатора DSL. Чтобы получить статистику вашей линии маршрутизатора, вам нужно будет войти в систему с помощью браузера. У нас есть обширная база данных модемов / маршрутизаторов с их соответствующими IP-адресами и паролями по умолчанию, доступными -здесь-.

Примечания:
Затухание — это снижение мощности сигнала в вашей линии, иногда также называемое «потерей шлейфа».Хотя это связано с длиной линии от станции, она варьируется в зависимости от фактического калибра провода, материала, а также частоты. Затухание рассчитывается по-разному для ADSL и ADSL2, обычно наблюдается увеличение на 3-4 дБ при переходе от ADSL1 к ADSL2 +. Адаптивный DSL
использует любой запас SNR — чем выше SNR, тем лучше будут ваши скорости.
Reach Extended ADSL (RE-ADSL2 +) обеспечивает дополнительный радиус действия петли примерно на 500 метров (~ 1640 футов).
Некоторые модемы VDSL2 могут сообщать 3 очень разных значения затухания для полос частот D1, D2 и D3 вместо одного значения. Если возможно, с указанным выше расчетом следует использовать профиль 8c.

По умолчанию этот калькулятор предполагает средние потери 13,81 дБ / км (принятая константа для провода 26AWG). Информацию о проводах разного калибра см. В этом FAQ.

Фактические ставки могут значительно отличаться от этих теоретических цифр (около 10%). Приведенные выше цифры представляют собой средние значения скорости синхронизации, основанные на отзывах пользователей, а также на расчетах Ричарда Мулинокса с форумов Whirpool, спасибо! Учитывая накладные расходы протоколов, в лучшем случае при тестировании реальной пропускной способности можно достичь ~ 90% максимальной теоретической скорости.Напишите нам на нашем форуме с любыми отзывами или, если вы считаете, что мы можем улучшить этот инструмент.

.

::. Kitz — Калькулятор максимальной скорости. ::

Ниже приводится приблизительное руководство, показывающее, каких максимальных скоростей вы, вероятно, достигнете с продуктами с более высокой скоростью с адаптивной скоростью.

Ваш модем / маршрутизатор должен сообщить о существующем затухании в нисходящем направлении. Подробно о том, как получить статистику вашей линии.

Обратите внимание, что цифры являются лишь ориентировочными, и никто не может точно сказать, как ваша линия будет работать при использовании dslmax или adsl2 +, пока она не будет подключена к этой службе.

Примечание

Затухание — это снижение мощности сигнала на вашей телефонной линии. В ADSL это может быть зарегистрировано как «потеря петли» и является естественным ухудшением сигнала ADSL по мере удаления от станции. Хотя затухание обычно напрямую связано с длиной вашей линии, есть несколько других важных факторов, о которых следует помнить, чтобы понять, почему приведенный выше калькулятор может использоваться только в качестве руководства. Медь традиционно используется в локальном шлейфе, и медь более высокого калибра даст лучший сигнал, однако некоторые линии могут иметь алюминиевые или алюминиевые соединения на линии, которые увеличивают сопротивление… как и окисление суставов.

Также стоит отметить, что затухание рассчитывается по-разному для adsl и adsl2 +, и нет ничего необычного в том, что при переходе от adsl1 к adsl2 + наблюдается увеличение на 3-4 дБ.
Используемые значения основаны на затухании, измеренном на частоте 300 кГц для adsl1. Если вы уже используете adsl2 +, то, вероятно, вы будете использовать дополнительные более высокие частоты с увеличением затухания, о чем следует помнить.

Калькулятор основан на целевом SNR по умолчанию, равном 6 дБ.Каждый 3 дБ SNR стоит от 400 до 1200 кбит / с в зависимости от вашей битовой загрузки. Поэтому, если на DSLAM установлено более высокое / низкое целевое значение SNR, это повлияет на вашу максимальную скорость.

Пояснения и кредиты.

Спасибо Internode, из графика которого были получены эти рекомендации.
Большое спасибо Ричарду Мулиноксу на форумах Whirlpool за его линейные вычисления, которые я использовал и адаптировал для этого вычисления с его разрешения.
Наконец, спасибо многим пользователям на британских форумах, которые разместили свои linestats, где я произвольно проверял статистику, чтобы убедиться, что это справедливое и репрезентативное среднее значение.

.

Диаграмма зависимости скорости ADSL и ADSL2 + от расстояния

Хотя интернет-провайдеры часто рекламируют услуги ADSL2 + и ADSL как имеющие максимальную скорость нисходящего соединения 24 Мбит / с и 8 Мбит / с соответственно, очень немногие пользователи широкополосного доступа могут рассчитывать на достижение таких скоростей. Как показано на рисунке ниже, широкополосный сигнал обычно должен проходить значительные расстояния по медному кабелю от коммутатора до уличного шкафа (так называемая «сторона E»), а затем по другому кабелю от уличного шкафа к уличному шкафу. рядом жилые и хозяйственные помещения (так называемая «сторона Д»).

Широкополосный сигнал от коммутатора претерпевает затухание (потери) при прохождении по кабелю от коммутатора к широкополосному модему, что снижает скорость доставки.

В общем, чем больше общее расстояние между вашим модемом и коммутатором, тем сильнее ослабляются сигналы, как показано в таблице ниже.

График зависимости скорости соединения ADSL2 / 2 + и ADSL от расстояния от АТС

ADSL2 + обеспечивает наибольшую выгоду для помещений, близких к АТС.На расстояниях от 3 км до 3,5 км, где скорость ADSL упала значительно ниже 10 Мбит / с, ADSL2 + и ADSL2 по-прежнему обеспечивают значительное увеличение скорости соединения. На расстояниях более 4 км разница в производительности очень небольшая.

Чтобы просмотреть эквивалентную диаграмму скорости нисходящего соединения в зависимости от потери линии, посетите нашу статью Таблица зависимости скорости ADSL и ADSL2 + от потери линии.

В таблице ниже представлены данные диаграммы в более детальной форме. Обратите внимание, что длина кабелей между вашим местоположением и станцией BT может быть значительно больше, чем прямое расстояние между вашим местоположением и станцией «по прямой».Это потому, что кабель сначала идет к уличному шкафу, и может быть несколько возможных маршрутов.

Потери в линии (дБ)	Длина линии (между помещениями и станцией) (км)	ADSL2 / 2 + скорость (Мбит / с)	Скорость ADSL (Мбит / с)
1	0,07	24,0	8,0
2	0,15	24,0	8,0
3	0.22	24,0	8,0
4	0,29	24,0	8,0
5	0,36	24,0	8,0
6	0,43	24,0	8,0
7	0,51	24,0	8,0
8	0,58	23,9	8,0
9	0,65	23.8	8,0
10	0,72	23,7	8,0
11	0,80	23,5	8,0
12	0,87	23,3	8,0
13	0,94	23,0	8,0
14	1,01	22,7	8,0
15	1,09	22,4	8.0
16	1,16	22,1	8,0
17	1,23	21,7	8,0
18	1,30	21,4	8,0
19	1,38	21,0	8,0
20	1,45	20,6	8,0
21	1,52	20,2	8,0
22	1.59	19,7	8,0
23	1,67	19,3	8,0
24	1,74	18,8	8,0
25	1,81	18,2	8,0
26	1,88	17,6	8,0
27	1,96	16,8	8,0
28	2,03	16.2	8,0
29	2,10	15,7	8,0
30	2,17	15,0	8,0
31	2,25	14,4	8,0
32	2,32	13,9	7,9
33	2,39	13,4	7,9
34	2,46	12,9	7.9
35	2,53	12,3	7,8
36	2,61	11,8	7,8
37	2,68	11,2	7,7
38	2,75	10,5	7,5
39	2,82	10,0	7,3
40	2,90	9,5	7,1
41	2.97	9,0	6,9
42	3,04	8,5	6,7
43	3,11	8,0	6,5
44	3,19	7,5	6,2
45	3,26	7,1	5,8
46	3,33	6,7	5,6
47	3,40	6.3	5,4
48	3,48	6,0	5,2
49	3,55	5,6	5,0
50	3,62	5,3	4,8
51	3,69	5,0	4,6
52	3,77	4,7	4,4
53	3,84	4,4	4.2
54	3,91	4,2	4,0
55	3,98	3,9	3,8
56	4,06	3,7	3,6
57	4,13	3,4	3,4
58	4,20	3,2	3,2
59	4,27	2,9	2,9
60	4.35	2,7	2,7
61	4,42	2,5	2,5
62	4,49	2,3	2,3
63	4,56	2,1	2,1
64	4,63	2,0	2,0
65	4,71	1,8	1,8
66	4,78	1.7	1,6
67	4,85	1,6	1,4
68	4,92	1,5	1,2
69	5,00	1,4	1,0
70	5,07	1,3	0,8

Взаимосвязь между потерями в линии, длиной линии и скоростью нисходящего соединения для ADSL2 + и ADSL

Чтобы получить максимальную отдачу от широкополосного подключения, прочтите наши самые популярные руководства и страниц:

В нашем Руководстве по увеличению скорости широкополосного доступа представлены основные советы о том, как увеличить скорость широкополосного доступа на несколько мегабит в секунду.

В настоящее время ваш Wi-Fi может быть узким местом вашего широкополосного подключения. В нашем руководстве по оптимизации Wi-Fi показано, как настроить подключение Wi-Fi, чтобы обеспечить максимально возможную скорость.

Лицевая панель с фильтром часто является самым дешевым способом значительного увеличения скорости по цене менее 10 фунтов стерлингов. Прочтите нашу страницу с фильтруемой лицевой панелью для получения дополнительной информации.

.

ADSL макс.

ADSL Max — это термин для обозначения ряда коммерческих услуг ADSL, предлагаемых британской телекоммуникационной компанией BT, которые адаптируются к скорости и развертываются по телефонным линиям BT. Услуги BT ADSL Max были запущены в марте 2006 года.

Услуга с адаптацией к тарифу

Услуги с адаптацией к скорости предназначены для обеспечения максимально возможной скорости, которая может изменяться со временем. Максимально допустимая скорость определяется как текущими условиями линии и уровнем шума, так и недавней историей, основанной на таких факторах, как частота ошибок связи, а также лучшие и худшие скорости синхронизации модема DSL, достигнутые в течение некоторого недавнего периода времени.Услуги ADSL Max наивысшей скорости позволяют клиентам получать до 7,15 Мбит / с (так называемый «нисходящий поток») по стандартной телефонной линии BT по линиям достаточного качества. Различные виды адаптивных услуг с ограничением скорости на более низкой скорости также доступны по сниженной стоимости. Клиенты с длинными линиями или линиями низкого качества или с высоким уровнем шума или помех будут ограничены гораздо более медленной скоростью передачи, а некоторые клиенты с очень плохими линиями или подверженными высоким уровням шума могут быть не в состоянии получить обслуживание в все. ^[1]

Макс Премиум

Услуги

ADSL Max доступны как для частных лиц, так и для бизнес-клиентов. Услуга IPStream Max Premium, предназначенная для бизнес-пользователей, предлагает приоритетную доставку трафика по сети BT по сравнению с трафиком от клиентов, не относящихся к категории «Премиум», и обеспечивает максимальную скорость передачи 832 кбит / с (условная скорость синхронизации DSL в восходящем направлении). . Услуги, не относящиеся к категории «Премиум», нацеленные на домашних пользователей, предлагают более низкую максимальную скорость передачи, составляющую условные 448 кбит / с (условная скорость синхронизации DSL «восходящего потока»).

Адаптация скорости и «Динамическое управление линиями» (DLM) BT Wholesale

В течение первых десяти дней после предоставления услуги отслеживается производительность линии и фиксируется самая низкая скорость соединения. С этого момента эта цифра используется для определения минимальных стандартов обслуживания, ниже которых можно считать, что услуга неисправна. Как в течение этого периода, так и впоследствии система, известная как динамическое управление линией (DLM) , постоянно оценивает производительность линии, чтобы предоставить информацию DSL-модему конечного пользователя, чтобы он мог выбрать подходящую скорость синхронизации для подключения к DSLAM, уравновешивая скорость с риском ошибок из-за изменения шумовых условий.DLM может регулировать выходную мощность DSLAM, предлагаемый запас целевого отношения сигнал / шум (SNR) и скорость синхронизации , а также может применять метод, известный как чередование, который помогает исправлять ошибки. Несколько факторов определяют скорость синхронизации, которая ограничивает максимально достижимую скорость, например наличие шума в частотном спектре, используемом ADSL, но в основном это расстояние от центрального офиса (телефонной станции), которое имеет наибольшее влияние на скорость линии. производительность.

Программное обеспечение

в сети BT Wholesale ограничивает скорость, с которой входящие IP-пакеты доставляются пользователю. Эта скорость основана на параметре, называемом профилем IP. Механизм IP-профиля устанавливает верхний предел скорости передачи данных, предназначенных для пользователя. Это ограничение скорости накладывается в точке, где входящие данные попадают в IP-сеть BT Wholesale из Интернета. Скорость выбирается так, чтобы пропускная способность не превышала пропускную способность канала ADSL.Профиль IP, установленный DLM, к сожалению, может быть установлен на цифру, которая несколько ниже той, которую может поддерживать модем DSL, что ограничит максимальную скорость доставки входящих данных по каналу ADSL ниже максимально достижимой скорости.

Профиль IP меняется со временем и выводится из рассмотрения наихудшей скорости синхронизации нисходящего потока, используемой модемом DSL в течение некоторого недавнего периода времени. Если обстоятельства вызывают падение скорости синхронизации, профиль IP немедленно уменьшается. Если позже условия улучшатся, профиль IP будет увеличиваться только после определенного времени задержки.Время, необходимое для этого увеличения, зависит от ряда факторов и может составлять от 75 минут до нескольких дней.

Значения профиля IP выбираются из определенного фиксированного списка значений скорости, взятых из таблицы, и определяются скоростью синхронизации в нисходящем направлении ADSL-соединения. Многие значения скорости синхронизации будут соответствовать одному и тому же значению профиля IP. Часто бывает, что скорость нисходящей синхронизации пользователя с учетом накладных расходов приравнивается к истинному значению максимальной входящей пропускной способности, которое находится между двумя разрешенными уровнями профиля IP, и в таком случае используется более низкий уровень.Например, если скорость нисходящей синхронизации модема DSL установлена ​​на 1984 кбит / с, соответствующий профиль IP составляет 1500 кбит / с, поэтому максимальная разрешенная скорость входящих данных составляет 1500 кбит / с, но если бы скорость синхронизации была при увеличении до 2016 кбит / с профиль IP будет 1750 кбит / с.

Рекомендации по перегрузке и производительности

В периоды наибольшей нагрузки перегрузка в сети может еще больше ограничить реальную пропускную способность. BT Wholesale предлагает в качестве ориентира, что входящая пропускная способность в очень загруженное время может быть не намного больше, чем 2 Мбит / с, даже если скорость нисходящей синхронизации модема DSL в настоящее время намного выше.Предположительно, пользователи, пользующиеся услугами ADSL Max «Премиум», будут в меньшей степени затронуты в часы пик, поскольку их трафик является приоритетным.

Примечания и ссылки

.
