Маленькие светодиоды: характеристики, типы и применение

Какие бывают типы маленьких светодиодов. Каковы их основные характеристики и размеры. Где применяются компактные светодиоды. Как выбрать подходящий тип для своего проекта.

Что такое маленькие светодиоды и в чем их преимущества

Маленькие светодиоды — это компактные источники света, размер которых обычно не превышает 5 мм. Они обладают рядом важных преимуществ:

• Миниатюрные размеры позволяют встраивать их в самые компактные устройства
• Низкое энергопотребление — потребляют в 10-20 раз меньше энергии, чем лампы накаливания
• Долгий срок службы — до 100 000 часов непрерывной работы
• Механическая прочность и надежность
• Отсутствие нагрева при работе
• Мгновенное включение без задержки
• Широкий выбор цветов излучения

Благодаря этим качествам маленькие светодиоды нашли широкое применение в самых разных сферах — от индикации в электронных устройствах до декоративной подсветки и освещения.

Основные типы маленьких светодиодов

Существует несколько основных типов миниатюрных светодиодов, различающихся по конструкции и размерам:

SMD светодиоды

SMD (Surface Mounted Device) — самый распространенный тип. Это плоские светодиоды для поверхностного монтажа размером от 0,6×0,3 мм до 5×5 мм. Они не имеют выводов и монтируются прямо на печатную плату. Основные типы SMD светодиодов:

• 0603 — 1,6×0,8 мм
• 0805 — 2,0×1,2 мм
• 1206 — 3,2×1,6 мм
• 3528 — 3,5×2,8 мм
• 5050 — 5,0×5,0 мм

Светодиоды в корпусе

Это классические светодиоды в пластиковом корпусе с выводами. Основные размеры:

• 1,8 мм
• 3 мм
• 5 мм

Чип-светодиоды

Самые миниатюрные светодиоды размером менее 1 мм. Используются в микроэлектронике. Популярные типы:

• Пико-чип — 0,65×0,35 мм
• Нано-чип — 1,0×0,5 мм

Основные характеристики маленьких светодиодов

При выборе светодиодов важно учитывать следующие ключевые параметры:

Световой поток

Измеряется в люменах (лм) и показывает яркость светодиода. Диапазон светового потока маленьких светодиодов:

• Чип-светодиоды: 0,1-1 лм
• SMD 0603-1206: 0,5-5 лм
• SMD 3528-5050: 5-60 лм
• 3-5 мм светодиоды: 1-20 лм

Угол свечения

Определяет ширину светового пучка. У маленьких светодиодов обычно составляет:

• SMD светодиоды: 120-140°
• Светодиоды в корпусе: 15-120°

Цветовая температура

Для белых светодиодов измеряется в Кельвинах (К). Основные варианты:

• Теплый белый: 2700-3500K
• Нейтральный белый: 4000-4500K
• Холодный белый: 5000-6500K

Напряжение питания

Типичные значения для маленьких светодиодов:

• Красные, желтые, оранжевые: 1,8-2,4В
• Зеленые, синие, белые: 3,0-3,6В

Области применения миниатюрных светодиодов

Маленькие светодиоды используются в самых разных сферах благодаря своим компактным размерам:

Электроника

• Индикация в бытовой технике, гаджетах, приборах
• Подсветка кнопок, дисплеев, клавиатур
• Светодиодные матрицы и экраны

Освещение

• Светодиодные ленты и модули
• Точечные светильники
• Декоративная подсветка
• Автомобильная оптика

Рекламная индустрия

• Световые вывески и табло
• Бегущие строки
• Светодиодные экраны

Моделизм и DIY

• Подсветка макетов и диорам
• Миниатюрные фонари и светильники
• Светящиеся элементы костюмов

Как выбрать подходящий тип маленького светодиода

При выборе миниатюрного светодиода для своего проекта следует учитывать несколько ключевых факторов:

Размер и способ монтажа

Для поверхностного монтажа на плату лучше подойдут SMD светодиоды. Если нужна простая установка в отверстия — выбирайте светодиоды в корпусе 3-5 мм. Для самых миниатюрных устройств используйте чип-светодиоды.

Требуемая яркость

Для яркой подсветки подойдут SMD 5050 или 5 мм светодиоды. Для индикации достаточно SMD 0603-1206 или 3 мм светодиодов. Средняя яркость — у SMD 3528 и 3 мм светодиодов.

Цвет свечения

Выбирайте нужный цвет в зависимости от задачи — белый для освещения, красный/зеленый для индикации, RGB для декоративной подсветки и т.д.

Угол рассеивания

Для направленного света выбирайте светодиоды с узким углом 15-30°. Для равномерной засветки — с широким углом 120-140°.

Условия эксплуатации

Для использования на улице нужны влагозащищенные светодиоды в герметичном корпусе. Для промышленного применения — светодиоды в прочном металлическом корпусе.

Особенности монтажа и подключения маленьких светодиодов

При работе с миниатюрными светодиодами важно соблюдать некоторые правила:

Монтаж SMD светодиодов

• Используйте паяльную пасту и термофен или инфракрасную паяльную станцию
• Соблюдайте полярность при установке
• Не допускайте перегрева светодиода при пайке

Подключение светодиодов

• Обязательно используйте токоограничивающий резистор
• Рассчитывайте номинал резистора исходя из напряжения питания и параметров светодиода
• При последовательном подключении учитывайте падение напряжения на каждом светодиоде

Защита от статического электричества

• Используйте антистатический браслет при работе
• Храните светодиоды в антистатической упаковке
• Не касайтесь выводов светодиодов руками

Тенденции развития технологий маленьких светодиодов

Технологии производства миниатюрных светодиодов постоянно совершенствуются. Основные направления развития:

Повышение эффективности

Современные маленькие светодиоды достигают светоотдачи 200 лм/Вт и более. Это позволяет получать яркий свет при минимальном энергопотреблении.

Уменьшение размеров

Появляются все более миниатюрные светодиоды размером менее 0,1 мм. Это открывает новые возможности для их применения в микроэлектронике.

Улучшение цветопередачи

Разрабатываются технологии, позволяющие получить более чистые и насыщенные цвета, а также белый свет с высоким индексом цветопередачи.

Повышение надежности

Новые технологии позволяют создавать светодиоды со сроком службы до 100 000 часов и устойчивостью к экстремальным условиям эксплуатации.

Маленькие светодиоды продолжают совершенствоваться, открывая все новые возможности для их применения в различных областях техники.

Маленькие светодиоды в категории «Электрооборудование»

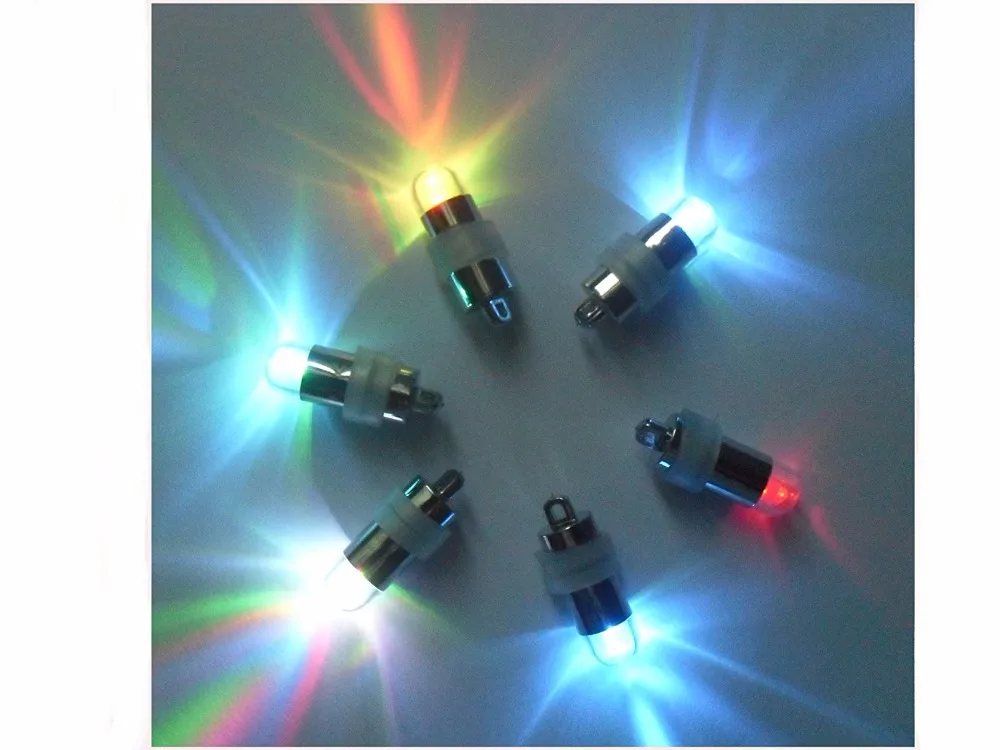

20 популярных погружных светодиодных водонепроницаемых маленьких светодиодных мини-светодиодов с батарейным пи

Заканчивается

Доставка по Украине

510 грн

600 грн

Купить

Гирлянда новогодняя | светодиодная Шарик маленький 50 светодиодов | черный провод

Доставка по Украине

по 221 грн

от 2 продавцов

221 грн

Купить

Картина со светодиодами Маленький Кришна №3

На складе

Доставка по Украине

по 536 грн

от 3 продавцов

536 грн

Купить

20 популярных погружных светодиодных водонепроницаемых маленьких светодиодных мини-светодиодов с батарейным пи

Доставка по Украине

510 грн

600 грн

Купить

Картина со светодиодами Маленький Кришна №3

Доставка по Украине

536 грн

Купить

Картина со светодиодами Маленький Кришна

Доставка по Украине

509 — 529 грн

от 2 продавцов

529 грн

Купить

Картина со светодиодами Маленький Кришна №3

Доставка по Украине

350 грн

Купить

Картина со светодиодами Маленький Кришна №3

Доставка по Украине

536 грн

Купить

Современная стильная люстра MX2315/3WH LED 3color dimmer

На складе в г. Одесса

Доставка по Украине

по 2 160 грн

от 2 продавцов

2 160 грн

Купить

Одесса

Светодиодная люстра на маленькую площадь до 15 кв.м цвет Хром 48 Ват Diasha 66067-400-1D HR

Доставка из г. Одесса

1 007 грн

Купить

Одесса

Предохранители набор на маленькие (7,5А-30А) со светодиодом

Доставка из г. Киев

55 грн

Купить

Люстра светодиодная 60W RGB Feron AL5000-S (мал.) (с пультом)

Доставка из г. Винница

1 852.44 грн

2 315.55 грн

Купить

Винница

Маленькая яркая светодиодная люстра S8060/4WH LED 3color dimmer

Доставка из г. Одесса

по 1 500 грн

от 2 продавцов

1 500 грн

Купить

Одесса

Маленькая лампа G9 для настенных и потолочных светильников светодиодная Feron LB-432 4W G9 2700K

Доставка по Украине

79 грн

Купить

Модуль светодиодный 0. 36Вт один светодиод 2835 IP65 для маленьких букв Премиум

Доставка из г. Ровно

16.78 грн

Купить

Смотрите также

Светодиод белый яркий 5 мм 3В 10 штук диод белый прозрачный

На складе в г. Ровно

Доставка по Украине

90 грн/10 шт.

100 грн/10 шт.

Купить

Светодиод белый яркий 5 мм 3В 10 штук диод белый прозрачный 2 ножки

На складе в г. Ровно

Доставка по Украине

90 грн/10 шт.

100 грн/10 шт.

Купить

Светодиод белый яркий 5 мм 3В 20 штук диод белый прозрачный 2 ножки

На складе в г. Ровно

Доставка по Украине

150 грн/20 шт.

200 грн/20 шт.

Купить

Светодиод белый яркий 5 мм 3В 50 штук диод белый прозрачный 2 ножки

На складе в г. Ровно

Доставка по Украине

350 грн/50 шт.

500 грн/50 шт.

Купить

Светодиод белый яркий 5 мм 3В 100 штук диод белый прозрачный 2 ножки

На складе в г. Ровно

Доставка по Украине

500 грн/100 шт.

1 000 грн/100 шт.

Купить

Пакеты для рассады и саженцев 18*40 Светодиоды для рассады Купить маленькие горшки для цветов Клиома горшки

Доставка по Украине

3.45 грн

Купить

Светодиод белый яркий 5 мм 3В 20 штук диод белый прозрачный

На складе в г. Ровно

Доставка по Украине

150 грн/20 шт.

200 грн/20 шт.

Купить

Светодиод белый яркий 5 мм 3В 50 штук диод белый прозрачный

На складе в г. Ровно

Доставка по Украине

350 грн/50 шт.

500 грн/50 шт.

Купить

Светодиод белый яркий 5 мм 3В 100 штук диод белый прозрачный

На складе в г. Ровно

Доставка по Украине

500 грн/100 шт.

1 000 грн/100 шт.

Купить

Светодиодный светильник для пряничного домика, а также для домашнего декорирования.

На складе

Доставка по Украине

Купить

10 Вт Светодиодный встроенный прожектор Ketom Downlight LED Cool White 6500K

На складе

Доставка по Украине

2 280 грн

2 430 грн

Купить

1000x LED светодиод 5мм 3-3. 2В 20мА, белый

Доставка по Украине

390 грн

Купить

1000x LED светодиод 3мм 1.8-2В 20мА, красный

Доставка по Украине

310 грн

Купить

Светодиод 3v, 3 вольта Led 5mm Белый

Доставка из г. Измаил

10 грн

14.28 грн

Купить

Измаил

расшифровка, характеристики 3528, 5050, 5630, 5730, 3014, 2835, 0805, 1206, 0603, 4014, 1608, 3014, 7020, 3020, сводная таблица

Светодиод – полупроводниковый элемент, который создает оптическое излучение в результате прохождения через него электрического тока. Будучи изобретенным еще в 1963 году, он прошел долгий этап эволюции, венцом которой и стал светодиод типа SMD. Об их типах, устройстве и предназначении пойдет речь в сегодняшней статье.

Содержание

1. Что такое
2. Как расшифровать маркировку
3. Разновидности SMD
4. 3528 — самый популярный
5. 5050 — второй по популярности
6. 5630 — в основе стабисторы
7. 5730 — лучший по яркости
8. 3014 — хорошая цветопередача
9. 2835 — третий по популярности
10. 0805 — компактность его коронка
11. 1206 — еще один мини led
12. 0603 — самый маленький
13. 4014 — ультратонкий
14. 1608 — экономичное энергопотребление
15. 3014 — лучший угол рассеивания света
16. 7020 — больше всех кристаллов
17. 3020 — силиконовое покрытие
18. Сравнительная таблица рассмотренных LED SMD
19. Плюсы и минусы SMD перед другими типами LED
20. Выводы

Что такое

Основой конструкции является полупроводниковый кристалл или чип, который расположен на специальном основании и заключен в пластиковый корпус. В нижней части находятся контакты, позволяющие закрепить светодиод на любой поверхности. За эффективное рассеивание света отвечает линза, установленная поверх кристалла.

Полупроводниковый кристалл, установлен на массивном основании, которое в совокупности с широкими контактами эффективно отводят тепло, образующееся во время работы.

В результате такой компоновки стало возможным их установка непосредственно на печатную плату.

Как расшифровать маркировку

SMD светодиод маркируется набором цифр и букв. Буквы означают принадлежность диода к тому или иному типу, четыре цифры, расположенные следом – размер корпуса, который измеряется в миллиметрах. Например, SMD 5630 расшифровывается следующим образом:

• SMD – тип светодиода, который подразумевает поверхностное нанесение на печатную плату, т.е. без впайки в сквозные отверстия;
• 5630 – размер корпуса, равный 5,6х3,0 мм.

Другие технические характеристики, можно узнать из технической документации, поставляемой со светодиодом.

Разновидности SMD

В зависимости от размера изделия, количества полупроводников, силы светового потока и количества кристаллов SMD разделяют на несколько видов. Рассмотрим основные из них.

3528 — самый популярный

В конструкции светодиода SMD 3528 может использоваться как один, так и три кристалла одновременно. В случае с единственным полупроводниковым кристаллом светодиод излучает один цвет. Поликристаллическое исполнение дает RGB эффект, это так называемые RGB светодиоды.

Для защиты от воздействия внешних факторов и улучшения цветопередачи, верхняя часть диода покрывается прозрачной полимерной смолой.

Благодаря компактным габаритам, возможности светить в RGB диапазоне и невысокой стоимости, широко используются в осветительных лентах при создании элементов интерьера будущего жилья, изготовлении недорогих ламп и фонарей.

К основным техническим характеристикам относятся:

• габариты корпуса – 3,5х2,8 мм;
• количество кристаллов – 1 или 3;
• потребляемая мощность – 0,06 или 0,2 Вт;
• световой поток – 0,6 – 5 Лм;
• угол свечения — 120⁰ – 140⁰.

Кстати, на этих светоизлучающих диодах собирают одни из самых популярных в мире светодиодные ленты SMD 3528.

5050 — второй по популярности

Светодиод SMD 5050 изготавливается в трех или четырехкристальном вариантах исполнения. Улучшение цветопередачи достигается благодаря покрытию диода силиконом, в состав которого входит люминофор. В случае параллельного подключения кристаллов, излучает довольно яркий холодный белый свет. При последовательном соединении он работает в RGB и RGBW диапазонах.

Высокие показатели мощности излучения, возможности изменения цветовой температуры и работе в RGB и RGBW диапазонах позволили данному типу использоваться не только как элемент декоративной подсветки, например потолка, но и как основной источник света.

К основным техническим характеристикам относятся:

• габариты корпуса – 5,0х5,0 мм;
• количество кристаллов – 3 или 4;
• потребляемая мощность – 0,2 или 0,26 Вт;
• световой поток – 2 – 14 Лм;
• угол свечения — 120⁰ – 140⁰.

5630 — в основе стабисторы

В основе конструкции светодиода SMD 5630 лежит использование одного полупроводникового кристалла высокой мощности. Работает исключительно в белом цветовом диапазоне, с возможностью изменения температуры свечения.

Благодаря сборке кристалла на двух стабисторах и четырем широким контактам, обеспечивается эффективный отвод тепла. Кроме того, он не боится изменения полярности подключения.

Мощный световой поток, встроенная защита от перепадов напряжения и эффективный отвод тепла позволили использовать светодиоды в мощных светодиодных лентах, лампах и прожекторах наружного освещения.

Основными техническими характеристиками светодиода являются:

• габариты корпуса – 5,6х3,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 Вт;
• световой поток – 57 Лм;
• угол свечения — 120⁰.

5730 — лучший по яркости

Выпускаются LED SMD 5730 в одно и двухкристальном вариантах исполнения.

Могут излучать теплый, нейтральный и холодный белый свет. Поверхность кристалла, для лучшей цветопередачи, покрывается полимерной смолой с люминофором.

Оснащаются четырьмя широкими контактами. Для питания используются только два, остальные служат для отвода тепла.

Двухкристальные светодиоды способны создавать световой поток равный 158 Лм. Благодаря этому, а также хорошей защите от воздействия влаги и пыли часто используется в прожекторах и светильниках наружного освещения, в помещениях с повышенным содержанием влаги и пыли в воздухе.

К техническим характеристикам светодиода относятся:

• габариты корпуса – 5,7х3,0 мм;
• количество кристаллов – 1 или 2;
• потребляемая мощность – 0,5 или 1 Вт;
• световой поток – 50 или 158 Лм;
• угол свечения — 120⁰.

3014 — хорошая цветопередача

Однокристальный светодиод умеренной мощности. В зависимости от исполнения может излучать белый, красный, синий или зеленый цвет.

Покрытие кристалла полимерной смолой с люминофором позволило улучшить цветопередачу.

Компактные размеры, небольшой уровень энергопотребления и хороший уровень защиты от воздействий окружающей среды позволили использовать его в качестве осветительного элемента в автомобильных лампах и точечных светильниках.

Основными техническими характеристиками светодиода являются:

• габариты корпуса – 3,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,12 Вт;
• световой поток – 9 или 11 Лм;
• угол свечения — 120⁰.

2835 — третий по популярности

Монокристаллический компактный светодиод. Внешне похож на SMD 3528, но отличается от последнего прямоугольной линзой, выполненной из полупрозрачного силикона с добавлением люминофора. В зависимости от варианта исполнения излучает белый свет с различной цветовой температурой.

Высокие показатели насыщенности светового потока, надежности в совокупности с небольшой стоимостью позволили использовать его как источник света в лампах и прожекторах бытового и уличного освещения, а также в светодиодных лентах.

К его основным техническим характеристикам относятся:

• габариты корпуса – 2,8х3,5 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 или 1 Вт;
• световой поток – 50 или 100 Лм;
• угол свечения — 120⁰.

Также рекомендуем почитать интересную статью про светодиод SMD 2835, в которой мы подробно рассматривали от назначения и характеристик до плюсов с минусами.

0805 — компактность его коронка

Компактный светодиод невысокой мощности. В качестве источника света используется один полупроводниковый кристалл. В зависимости от материала изготовления, может излучать белый, синий, красный, зеленый и оранжевый свет.

Размер диода составляет 0,8х0,5 мм. Для удобства монтажа и лучшего отведения тепла, возникающего в процессе работы, его установили на платформу 2,0х1,2 мм.

Они имеют компактные размеры, небольшую мощность энергопотребления и неплохую силу светового потока. Они используются в качестве индикаторов в бытовой и промышленной технике, приборной панели автомобилей, а также как источники света на информационных табло.

Основные технические характеристики:

• габариты корпуса – 2,0х1,2 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,125 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

1206 — еще один мини led

Для получения светового потока используется один небольшой полупроводниковый кристалл. От материала его изготовления зависит излучаемый им цвет. Обладает качественной цветопередачей, что достигается благодаря применению рассеивателя из полимерной смолы с добавлением люминофора.

Размеры источника света равны 1,2х0,6 мм, как и указанно в маркировке. Но они не позволяют быстро отводить тепло, получаемое во время работы. Кроме того, возникают сложности при установке диода. Именно поэтому его устанавливают на более массивное основание, равное 3,2х1,6 мм.

Светодиод характеризуется небольшими габаритами, низким уровнем энергопотребления, а также высокой надежностью. Благодаря этому его применяют, как индикатор в бытовых приборах, промышленных агрегатах и дорожных указателях.

Основные технические характеристики:

• габариты корпуса – 3,2х1,6 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,25 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

0603 — самый маленький

В основе конструкции светодиода лежит полупроводниковый кристалл малой мощности, покрытый полимерной смолой с люминофором. В зависимости от назначения и материала изготовления кристалла, излучает различные цвета.

Согласно маркировке, диод имеет размеры 0,6х0,3 мм. На практике они немного больше и составляют 1,6х0,8 мм. Такие габариты – не ошибка в обозначении. Просто такой маленький диод сложнее производить и монтировать. Кроме того, возникают проблемы с отводом тепла. Чтобы устранить все эти недочеты производитель монтирует его на более массивную платформу с металлизированным основанием.

LED SMD 0603 отличают миниатюрные размеры, устойчивость к ударам и механическим повреждениям, а также низкое энергопотребление. Благодаря этому их используют, как подсветку кнопок в телефонах и рациях, а также при создании особых элементов интерьера в квартирах.

К основным техническим характеристикам относятся:

• габариты корпуса – 1,6х0,8 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,1 Вт;
• световой поток – 0,35 Лм;
• угол свечения — 120⁰.

4014 — ультратонкий

Компактный светодиод фронтального свечения. В качестве источника света используется мощный полупроводниковый кристалл, дающий ровное белое свечение. Использование полимерной смолы с люминофором позволило добиться широкого угла свечения.

Благодаря инновационным технологиям он обладает ультратонким дизайном. Характеризуется ярким, ровным свечением. Благодаря этим показателям светодиоды часто применяют для увеличения яркости матричных телевизоров и мониторов, а также как источник света в промышленных лампах и рефлекторах.

Основными техническими характеристиками являются:

• габариты корпуса – 4,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,2 Вт;
• световой поток – 120 Лм;
• угол свечения — 120⁰.

1608 — экономичное энергопотребление

Светодиод выполнен по монокристаллической технологии. Различные материалы его изготовления позволяют получать синий, красный, желтый и зеленый цвет излучения. Широкий угол обзора достигается благодаря использованию прямоугольной линзы из силикона с добавлением люминофора.

SMD 1608 характеризуется компактными габаритами и низким уровнем энергопотребления. Применятся в светодиодных лентах для декоративного освещения, подсветки и индикации различного рода приборов.

К основным характеристикам относятся:

• габариты корпуса – 1,6х0,8 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,35 Вт;
• световой поток – 0,25 Лм;
• угол свечения — 120⁰.

3014 — лучший угол рассеивания света

Компактный светодиод фронтального свечения. Для создания светового потока используется одиночный полупроводниковый кристалл средней мощности.

Благодаря использованию в качестве линзы полимерной смолы с люминофором достигается широкий угол рассеивания света и точная цветопередача.

Металлическая подложка, расположенная в нижней части корпуса, позволяет эффективно отводить тепло, продлевая срок безотказной эксплуатации. Небольшие размеры корпуса и достаточно яркий световой поток позволили использовать его в различных типах светодиодных лент, бытовых светильниках, а также в автомобильных лампах.

Технические характеристики SMD 3014:

• габариты корпуса – 3,0х1,4 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,1 Вт;
• световой поток – 11 Лм;
• угол свечения — 120⁰.

7020 — больше всех кристаллов

Монокристаллический светодиод фронтального свечения. Использование кристалла с высоким уровнем мощности, эффективный отвод тепла и полимерная прямоугольная линза с люминофором позволили добиться яркого и ровного белого свечения.

SMD 7020 относительно недавно появился на отечественном рынке, но уже успел зарекомендовать себя как яркий и надежный светодиод. Его используют для освещения витрин, бытовых помещений, а также салонов автобусов и багажных отделений легковых автомобилей.

Основными характеристиками светодиода SMD 7020 являются:

• габариты корпуса – 7,0х2,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,5 Вт;
• световой поток – 70 Лм;
• угол свечения — 120⁰.

3020 — силиконовое покрытие

Для создания светового потока в светодиоде SMD 3020 используется мощный единичный полупроводниковый кристалл. Он создает ровный и комфортный световой поток белого цвета. Защиту от воздействия внешних факторов обеспечивает полимерный силикон, который также выполняет роль рассеивающей линзы.

Небольшие размеры корпуса, низкий уровень энергопотребления в совокупности с ярким световым потоком позволили эффективно использовать SMD для создания бытовых и промышленных ламп и прожекторов.

Технические характеристики светодиода SMD 3020:

• габариты корпуса – 3,0х2,0 мм;
• количество кристаллов – 1;
• потребляемая мощность – 0,06 Вт;
• световой поток – 10 Лм;
• угол свечения — 120⁰.

Сравнительная таблица рассмотренных LED SMD

В сводной таблице приведены характеристики всех рассмотренных светодиодов.

№ п/п	Наименование изделия	Габариты корпуса, мм	Количество кристаллов, шт	Мощность, Вт	Световой поток, Лм	Угол свечения, ⁰
1	SMD 3528	3,5х2,8	1 или 3	0,06 или 0,2	0,6 – 5	120 или 140
2	SMD 5050	5,0х5,0	3 или 4	0,2 или 0,26	2 – 14	120 или 140
3	SMD 5630	5,6х3,0	1	0,5	57	120
4	SMD 5730	5,7х3,0	1 или 2	0,5 или 1	50 – 158	120
5	SMD 3014	3,0х1,4	1	0,12	9 -11	120
6	SMD 2835	2,8х3,5	1	0,5 или 1	50 -100	120
7	SMD 0805	2,0х1,2	1	0,125	0,35	120
8	SMD 1206	3,2х1,6	1	0,25	0,35	120
9	SMD 0603	1,6х0,8	1	0,1	0,35	120
10	SMD 4014	40х1,4	1	0,2	120	120
11	SMD 1608	1,6х0,8	1	0,25	0,35	120
12	SMD 3014	3,0х1,4	1	0,1	11	120
13	SMD 7020	7,0х2,0	1	0,5	70	120
14	SMD 3020	3,0х2,0	1	0,06	10	120

Плюсы и минусы SMD перед другими типами LED

Кроме компактности и низкого уровня энергопотребления, которыми обладают все светодиоды, у SMD есть свои достоинства. К ним относится:

• возможность монтажа непосредственно на печатную плату:
• отличное отведение тепла;
• моментальный розжиг кристалла;
• независимость от количества включений и выключений;
• высокий уровень цветопередачи;
• возможность выбора цветовой температуры.

Несмотря на все преимущества у SMD светодиодов существуют и недостатки, к которым можно отнести:

• высокую стоимость;
• низкие показатели ремонтопригодности.

Также рекомендуем почитать интересную статью про самые популярные виды светодиодов.

Выводы

SMD светодиоды плотно вошли в нашу повседневную жизнь, они используются повсюду от лампочки в квартире, до подсветки приборной панели автомобиля. Разобраться в их многообразии неподготовленному человеку порой бывает сложно.

Надеемся, прочитав статью, вам будет проще понять назначение, область применения и определиться с выбором необходимого светодиода. Если, все же остались какие-то вопросы, то задавайте их с помощью формы комментариев, расположенной сразу под этой статьей.

Таблица размеров светодиодов

: типы и размеры – Evan Designs

Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и выше

Стандартные размеры светодиодов

Избавьтесь от путаницы при выборе светодиодов правильного размера для вашего проекта с помощью светодиодов Evan Designs. Таблица размеров. Наши светильники бывают различных форм и размеров, поэтому вы обязательно найдете правильный размер светодиодного светильника для своего применения. Независимо от того, ищете ли вы маленькие светодиодные чип-светильники или мегасветодиоды, у нас есть идеальное решение для каждого проекта. Просмотрите приведенные ниже размеры светодиодов и узнайте, какой размер подходит для вашего дисплея прямо сейчас.

Z Светодиод

Этот светодиод Z является САМЫМ маленьким светодиодом, даже меньше, чем наш Pico. Когда действительно нужно поместиться в крошечном пространстве, Z придет на помощь. Этот светодиод имеет диаметр всего 0,6 мм. Он действительно крошечный. Но все же как-то это все еще дает хороший свет.

Z прекрасен в виде крошечных свечек, индикаторных лампочек или миниатюрных моделей. Он не дает достаточно света, чтобы осветить комнату.

Светодиоды View Z

Пико-чип LED

Светодиод на микросхеме Pico в два раза меньше светодиода на микросхеме Nano. Вы должны внимательно посмотреть на магнитный провод, чтобы даже увидеть этот маленький светодиод. Если вы зажжете эти маленькие пико, то вы сможете увидеть их просто отлично! Эти светодиоды для поверхностного монтажа без «ножек». Этот тип светодиодов не имеет металлических ножек, выступающих вниз. Плоская форма делает его очень удобным для небольших помещений.

Светодиоды Pico Chip также отлично подходят, когда вам нужно склеить их плоско и в очень мало места. Подумайте о внутренней части настольной лампы или передней части небольших моделей. Есть много возможностей. И яркость удивительно хороша для такого крошечного светодиода!

Посмотреть светодиоды Pico

Светодиод наночипа

Светодиод на микросхеме Nano в два раза меньше нашего обычного светодиода на микросхеме. Он по-прежнему дает большое количество света в крошечном корпусе. Эти светодиоды для поверхностного монтажа также не имеют «ножек», поэтому нет металлических ножек, выступающих вниз, и опять же, эта плоская форма очень удобна для небольших помещений.

Светодиоды с наночипом также можно приклеить плоско, если у вас мало места — еще раз, подумайте о таких вещах, как настольные лампы и небольшие модели.

Из-за различий в размерах светодиодов SMD эту таблицу следует рассматривать только как общую таблицу размеров светодиодов.

Просмотреть нано-светодиоды

Чип светодиод

Большая разница с чип-светодиодами заключается в том, что они избавлены от «ножек». Эти светодиоды для поверхностного монтажа не имеют металлических ножек, выступающих вниз. Плоская форма делает их очень удобными для небольших помещений и плоских приложений.

Чип-светодиоды отлично подходят, когда нужно склеить их плоско. Например, на потолке, внутри уличного фонаря или на передней части автомобиля.
И яркость по-прежнему фантастическая.

Светодиоды View Chip

Светодиод Deka Chip

Дека больше Чипа и меньше Меги. Это лучшее из обоих миров. Дека имеет большую яркость, в 2-3 раза ярче чипа при маленьком форм-факторе, меньше и легче вписывается в вещи, чем Мега.

Дека может осветить всю комнату в масштабе 1:12 или все здание в масштабе HO.

Посмотреть светодиоды Deka



Мегачиповый светодиод

Наш самый яркий светодиод! Мега-отличный выбор для освещения всей комнаты или всего здания.

Маленькие, компактные и плоские для облегчения монтажа. И очень-очень ярко! 5 мм х 5 мм толщиной 2 мм.

С этими светодиодами в стиле SMD Chip мы позаботились о допусках, добавив 8 дюймов красного и зеленого сверхтонкого магнитного провода.

Получите эти микросхемы уже подключенными, протестированными, гарантированными и полностью готовыми к подключению к вашему источнику питания. Никаких резисторов добавлять не нужно, мы уже добавили резисторы, если вы заказываете 5–12 В постоянного тока или 7–19 В переменного/постоянного тока, мы добавим резистор для вас.

Примечание. Как всегда, точные размеры могут отличаться — это только общая таблица размеров светодиодов.

Просмотреть светодиоды Mega

Светодиод 1,8 мм

Мини-светодиод диаметром 1,8 мм имеет наконечник диаметром 1,8 мм, а под ним — квадратное основание.

Если вы используете светодиоды в своем проекте изнутри, вам не нужно, чтобы весь светодиод был виден, чтобы получить приятный световой эффект. Используйте сверло 5/64, чтобы был виден только маленький кончик светодиода.

Вы также можете закрыть светодиоды пластиковыми линзами. Поскольку они не нагреваются, вам не придется беспокоиться о тепле.

Посмотреть Светодиоды 1,8 мм

Светодиод 3 мм

Светодиод диаметром 3 мм имеет закругленную верхнюю часть, которая немного напоминает фокусирующую линзу. Если вам нужно больше света, вы можете отшлифовать закругленный верх. Будьте осторожны, чтобы не зашлифовать металлический диод внутри лампы.

Если вы вставляете светодиоды в свой проект изнутри, вы можете получить приятный световой эффект, даже не открывая весь светодиод. Используйте сверло 7/64, чтобы был виден только самый кончик светодиода, или накройте его пластиковыми линзами. Эти светодиоды также не будут нагреваться.

Примечание. Конкретные размеры могут отличаться от тех, которые мы нашли для этой таблицы размеров светодиодов.

Посмотреть светодиоды 3 мм

Светодиод 5 мм

Наши самые большие и яркие светодиоды в виде колб. Мы тестировали лампы большего размера, но не нашли ни одной, которая ярче, чем эти 5-миллиметровые светодиоды, которые мы носим.

Светодиод диаметром 5 мм имеет закругленную верхнюю часть, которая действует как фокусирующая линза. Если вам нужно больше рассеивания света, вы можете отшлифовать закругленный верх, но будьте осторожны, чтобы не отшлифовать рядом с металлическим диодом внутри лампы. Или рассмотрите наши светодиоды SMD выше.

Кроме того, имейте в виду, что вам не обязательно показывать весь светодиод, чтобы получить отличный световой эффект. Используйте сверло 3/16, чтобы был виден только самый кончик светодиода и при этом создавался приятный эффект, или попробуйте закрыть светодиоды пластиковыми линзами. Эти лампы не нагреваются, поэтому вам не придется беспокоиться о тепле.

Посмотреть светодиоды 5 мм

Светодиоды переменного/постоянного тока

Если вы покупаете наши светодиоды переменного/постоянного тока для блоков питания, это размер печатной платы нашего компактного выпрямителя.

Плата имеется только в светодиодных блоках переменного/постоянного тока, расположенных на расстоянии около 3 дюймов от лампы.

Зачем нужен выпрямитель переменного тока? Сила переменного тока имеет полярность переключения, которая убьет светодиод. И нерегулируемые источники питания, такие как рельсы для игровых автоматов, модели поездов или блоки питания для кукольных домиков, также могут повредить и убить светодиод.

Эта маленькая схема защитит ваш светодиод на долгие годы безотказной работы!

Просмотр светодиодов переменного/постоянного тока

Как подключить несколько светодиодов

** Подключите светодиоды параллельно **

При подключении нескольких светодиодов способ их подключения называется параллельным подключением светодиодов. В параллельной цепи все положительные или красные провода подключаются обратно к положительному соединению аккумулятора или настенного адаптера, а все отрицательные провода ведут к отрицательному соединению источника питания, как показано на следующем рисунке.

---

Средства сравнения размеров и преобразования светодиодов

Преобразование миллиметров в дюймы

Введите значение в поле мм, чтобы преобразовать значение в дюймы:

мм:

=

Дюймы:

Преобразование в дроби Таблица битов

1 / 64 тыс.	1 / 32 ндс	1 / 16 тыс.	1 / 8 тыс.	Десятичный	мм
1 / 64				0,015625	0,397
2 / 64	1 / 32			0,03125	0,794
3 / 64				0,046875	1. 191
4 / 64	2 / 32	1 / 16		0,0625	1,588
5 / 64				0,078125	1,984
6 / 64	3 / 32			0,09375	2,381
7 / 64				0,109375	2,778

1 / 64 тыс.	1 / 32 ндс	1 / 16 тыс.	1 / 8 тыс.	Десятичный	мм
8 / 64	4 / 32	2 / 16	1 / 8	0,125	3,175
9 / 64				0,140625	3,572
10 / 64	5 / 32			0,15625	3,969
11 / 64				0,171875	4,366
12 / 64	6 / 32	3 / 16		0,1875	4,763
13 / 64				0,203125	5. 159

Дополнительные ресурсы

Советы по использованию светодиодов

Использование светодиодов Видео

Как установить светодиодные фонари

Магазин мигающих мини-светодиодов для моделей – Эван Дизайнс

Перейти к содержимому

Бесплатная доставка для внутренних заказов на сумму от 34 долларов США и выше

Бесплатная доставка для внутренних заказов на сумму от 40 долларов США и более

Описание

Эти сверхъяркие мигающие мигающие светодиоды поставляются в полностью собранном виде

Для использования по принципу «подключи и работай».

Используйте с аккумуляторным выключателем на 9 В, аккумулятором на 12 В или нашим настенным адаптером на 12 В. Светодиоды поставляются с уже подключенным резистором и 8-дюймовым проводом. Готовы к использованию и гарантированно прослужат долго.

Наши мигающие светодиоды имеют так называемые светодиоды с «интегральной схемой», что означает, что импульсная схема встроена внутрь лампы.

Это означает, что Для вспышки не требуется печатная плата. Это также означает, что каждый светодиод будет мигать независимо от других. Дает хороший случайный эффект вспышки!

Если у вас есть несколько светодиодов, они будут мигать случайным образом. Если вам нужны синхронизированные светодиоды, вы можете получить их на нашей странице синхронизированных светодиодов

У нас есть эти светодиоды с несколькими напряжениями, так что вы можете получить правильное напряжение для вашего проекта!

Мигающие светодиоды 3 В

Мигающие светодиоды 18 В

Подключите эти светодиоды к источнику питания постоянного тока, например к батарее 9 В. Для простоты подключения приобретите комбинированный ремешок/переключатель

. Эти мигающие светодиоды будут отлично работать с любым напряжением питания от до 12– вольт. В наших тестах три мигалки могут ярко работать от одной 9-вольтовой батареи Duracell в течение 40 часов. У нас есть оба светодиода с быстрой вспышкой для современных автомобилей. См. Автомобиль 1:18 с фарами. А также стандартные светодиодные вспышки для автомобилей более ранних эпох.

Проверьте нормальную и быструю частоту мигания в этом видео с автомобилями масштаба 1:43

Быстро мигающие светодиоды другие типы автомобилей скорой помощи или используйте их для быстрых стробоскопов вертолета.—

Обычные светодиоды-вспышки Это хороший выбор для литья под давлением эпохи 1950-х годов.
