Марки кабелей и их расшифровка с фото. Маркировка кабелей и проводов: виды, расшифровка, советы по выбору

Как правильно расшифровать маркировку кабелей и проводов. Какие бывают виды маркировки проводов. На что обращать внимание при выборе кабеля по маркировке. Как не ошибиться с подбором кабеля для электропроводки.

Для чего нужна маркировка кабелей и проводов

Маркировка кабелей и проводов выполняет несколько важных функций:

• Позволяет быстро определить основные характеристики кабеля: материал жил, сечение, количество жил, тип изоляции и т.д.
• Упрощает подбор нужного типа кабеля для конкретных условий применения
• Снижает вероятность ошибок при монтаже электропроводки
• Обеспечивает безопасность эксплуатации электрооборудования

Без маркировки было бы крайне сложно отличить разные типы кабелей визуально. А ошибка в выборе кабеля может привести к серьезным последствиям, вплоть до пожара.

Основные виды маркировки кабелей

Существует три основных способа маркировки кабелей и проводов:

1. Буквенно-цифровая маркировка
2. Цветовая маркировка жил
3. Маркировка оболочки кабеля

Рассмотрим каждый из этих видов маркировки подробнее.

Буквенно-цифровая маркировка кабелей

Это основной вид маркировки, который наносится на оболочку кабеля и содержит информацию о его конструкции и характеристиках. Маркировка состоит из букв и цифр, каждый символ которой имеет определенное значение.

Пример расшифровки маркировки кабеля ВВГнг(А)-LS 3х1.5:

• ВВГ — кабель с медными жилами (В), ПВХ изоляцией (В), в ПВХ оболочке (Г)
• нг(А) — не распространяющий горение, категории А
• LS — с пониженным дымо- и газовыделением
• 3 — три жилы
• 1.5 — сечение жил 1.5 мм2

Цветовая маркировка жил

Применяется для многожильных кабелей и позволяет различать жилы между собой. Основные цвета:

• Желто-зеленый — заземляющий проводник
• Синий — нейтральный проводник
• Коричневый, черный, серый — фазные проводники

Маркировка оболочки кабеля

На оболочку кабеля наносятся метки, указывающие длину кабеля через равные промежутки. Это упрощает измерение и нарезку кабеля нужной длины.

Как правильно читать маркировку кабелей

Чтобы правильно расшифровать маркировку кабеля, нужно знать значение основных буквенных обозначений:

• А — алюминиевая жила
• М — медная жила
• В — ПВХ изоляция
• П — полиэтиленовая изоляция
• Г — отсутствие защитных покровов
• Б — броня из стальных лент
• К — броня из круглых стальных проволок
• нг — не распространяющий горение

Цифры в маркировке обозначают:

• Количество жил
• Сечение жил в мм2
• Номинальное напряжение в кВ

Внимательно изучив маркировку, можно получить полное представление о конструкции и характеристиках кабеля.

На что обращать внимание при выборе кабеля по маркировке

При подборе кабеля по маркировке следует учитывать следующие факторы:

• Материал жил (медь или алюминий)
• Тип изоляции и оболочки
• Количество жил
• Сечение жил
• Допустимое напряжение
• Условия прокладки и эксплуатации

Выбирая кабель, сверяйтесь с проектной документацией и требованиями ПУЭ. Не экономьте на качестве — от правильного выбора кабеля зависит безопасность электропроводки.

Советы по подбору кабеля для электропроводки

Несколько рекомендаций, которые помогут не ошибиться с выбором кабеля:

• Для внутренней проводки в жилых помещениях оптимально подходят кабели ВВГнг(А)-LS
• Для наружной прокладки используйте кабели с усиленной изоляцией, например ВБбШв
• Сечение жил подбирайте по расчетной нагрузке с запасом 15-20%
• Для мощных потребителей применяйте кабели с медными жилами
• В пожароопасных помещениях используйте негорючие кабели нг-LS или нг-FRLS

При возникновении вопросов обращайтесь к специалистам-электрикам. Правильный выбор кабеля — залог надежной и безопасной работы электропроводки.

Маркировка кабелей различного назначения

Рассмотрим особенности маркировки основных видов кабельной продукции:

Силовые кабели

Используются для передачи и распределения электроэнергии. Основные типы:

• ВВГ — кабель с ПВХ изоляцией
• NYM — кабель с резиновой изоляцией
• АВБбШв — бронированный кабель с алюминиевыми жилами

Контрольные кабели

Применяются в цепях контроля, управления, сигнализации. Маркировка начинается с буквы К:

• КВВГ — контрольный кабель с ПВХ изоляцией
• КГВВ — гибкий контрольный кабель

Провода для электропроводки

Используются для внутренней электропроводки зданий:

• ПВ1, ПВ3 — одно- и трехжильные провода с ПВХ изоляцией
• ПУНП — плоский провод с двумя жилами

Цветовая маркировка жил кабелей

Цветовая маркировка жил многожильных кабелей позволяет легко определить назначение каждого проводника:

• Желто-зеленый — заземляющий проводник (PE)
• Голубой — нейтральный проводник (N)
• Коричневый — фаза L1
• Черный — фаза L2
• Серый — фаза L3

В трехжильных кабелях обычно используются цвета: коричневый, голубой, желто-зеленый.

Строго соблюдайте цветовую маркировку при подключении — это важно для безопасности.

Как не ошибиться с выбором кабеля по маркировке

Чтобы правильно подобрать кабель, следуйте этим рекомендациям:

1. Определите условия прокладки и эксплуатации кабеля
2. Рассчитайте необходимое сечение жил
3. Выберите тип изоляции и оболочки
4. Найдите в каталоге кабель с подходящей маркировкой
5. Сверьте все параметры с проектом
6. При сомнениях проконсультируйтесь со специалистом

Внимательно изучайте маркировку — в ней зашифрована вся необходимая информация о кабеле. Правильный выбор обеспечит надежную и безопасную работу электропроводки на долгие годы.

Маркировка электрических кабелей и проводов

В современном мире все кабели или провода обязаны иметь определённую расцветку и обозначения, чтобы быстро, правильно и качественно определить какое у каждого из них предназначение и возможное напряжение, сколько силы тока оно способно выдерживать и при этом не выходить из эксплуатации.

Абсолютно все заводы-производители на сегодня делают на своих мощностях подобные обозначения на таких изделиях, благодаря чему электрик или просто домашний мастер может прийти в магазин и заказать определенное количество по длине кабеля нужной ему марки. Ведь все они сейчас имеют строгие стандарты, толщину жил, форму и т.п. Все они выполнены по так называемым ГОСТам.

Обратите внимание на каждом проводе или кабеле, сверху в том месте, где изоляция, расположен определенный, присущий только данному кабелю, шифр. Такой вспомогательный код помогает сразу профессионалу, как-бы сходу определить какой перед ним кабель по таким характеристикам как, например, из какого материала выполнена в нем токоведущая жила, где, в каких условиях лучше использовать подобный провод, каков тип изоляции у него, имеются ли какие-либо нюансы конструкционные, каков диаметр сечения и какое напряжение он способен выдерживать.

Назначение маркировки проводов

Требуется в самом начале знать, что такое кабели, какие бывают провода и какими шнуры, ведь все данные продукты активно расходуются в прокладывании такого типа подключения как электропроводка в любом помещении, жилом и нет.

Итак, провода- это электрический проводник, который выполнен в виде скрученных попарно нескольких проволок, которые могут иметь изоляцию, и быть без нее. Провод обладает также оболочкой – ее отличительная и характерная черта– это отсутствие металлической обводки, только в редких случаях. Для оболочки применяют обычно какие-либо легкие вещества или материалы.

Провода зачастую используются для прокладывания проводки в частных деревянных домах, дачах, в электродвигателях для изготовления обмотки. По материалу изготовления жилы различают медные и алюминиевые провода. Эти два материала очень отличаются по характеру работы и пропусканию тока через себя. Так, например, медные считаются куда лучше, чем алюминиевые. Ведь медь материал пластичный, способен пропускать через себя большие токовые нагрузки и силу напряжения без ее рассеивания и больших потерь, она более долговечная. Но к числу недостатков медных жил, а именно жила и есть основной проводник в проводе, стоит отнести такие негативные параметры как высокая цена меди как цветного металла и быстрое окисление, если в таком проводе что-то случится с изоляцией и оголится жила.

Алюминиевая проводка сейчас все больше уходит в прошлое. Да, ее существенным преимуществом является невысокая стоимость, однако алюминий – очень хрупкий металл, неспособный выдерживать большие токовые нагрузки, рассыпается, дает нестабильное электрическое соединение и контакт между проводами. Словом, стоит выбирать именно медные провода для различных строительно-монтажных работ и других, связанных с электричеством и проводкой.

Оболочка жил у проводов имеет изоляцию из пластмассы или резиновую, всего в один слой для того, чтобы закрыть оболочку токовых жил. В домашних и производственных условиях контакты жил обычно изолируются, чтобы обезопасить щитовую и электрика, а вот оголенным они остаются на высоковольтных вышках и линиях электропередач, где изоляция уменьшает напряжение и силу тока. Прохождение провода через отверстие с острыми металлическими краями категорически запрещено.

Кстати такие провода могут быть как монтажными для контактов электроцепи в аппаратуре или электросхеме в распределительном щите, так силовыми или установочными, используемыми для воздушных линий электропередач и внутри зданий и строений. Кстати, монтажный провод всегда и обязательно изготавливается из меди, вернее, его несущая жила.

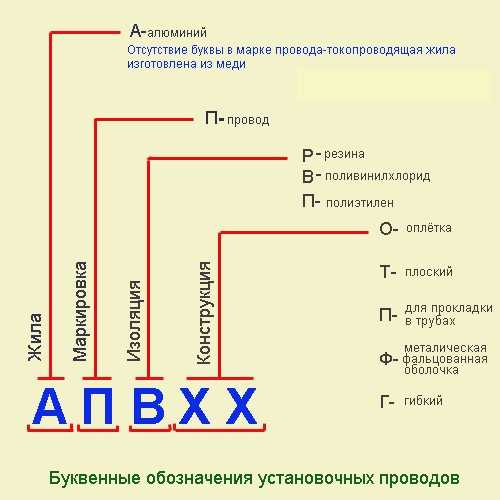

Буквенно-цифровая маркировка

Все шифры, которые представлены в маркировке, определяют различия между проводниками. Так, к примеру, каково поперечное сечение, которое может варьироваться в пределах от 0,35 квадратных миллиметров и до 240 кв. мм. Материал жил может быть медным, алюминиевым и алюмомеди – специального сплава двух этих металлов. Напряжение разнится или 220 В или 380 В. Могут быть как одножильные, так и многожильные провода.

ГОСТ строго определяет одинаковость маркировки. Так, первая буква говорит о том, каков материал жил: А – алюминий, а медь буквенной характеристики не имеет.

Вторая буква – вид провода или оболочки: П – плоский, М – для монтажа, К – контрольный, МГ – для монтажа с гибкой жилой, Ш – установочный.

Третья буква – это характеристика изоляции: В или ВР – ПВХ, Р – резина, Н, НР – негорящая резина, П – полиэтилен, К – капрон, Ф – фальцон, МЭ – эмаль, Л – лакировка, Ш – шелк из полиамида, О – оплетка из такого шелка, С – стекловолоконный, Э – изоляция с экранированием, Т – несущий трос изолированный, Г – изоляция с гибкой жилой.

Буква четвертая отвечает за конструкцию и ее особенности. А – проводник асфальтированный, Б – с бронированными лентами стальными, Г – кабель без защиты или гибкий провод, К – круглыми проволоками бронирование, Т – для укладки в трубах, О – с защитой оплетками.

Маркировка силовых кабелей

Кабель представляет собой электротехническое изделие, которое состоит сразу из нескольких проводов под единым слоем изоляции. Изоляцией в этом случае может выступать поливинилхлорид, пластмасса или резина. Жила кабеля защищена от внешнего мира также дополнительным слоем изоляции, которая представляет собой проволоку, а также бронированную стальную ленту. Что именно является вспомогательной оболочкой кабеля будет обязательно указано на маркировке данного изделия.

Электрические кабели разделяются на пять основных типов – это силовые, контрольные, радиочастотные, для связи и для управления. Силовые устройства и источники света работают исключительно на силовых кабелях. Их легко можно встретить в электропроводке дома или предприятия, на воздушных линия электрической передачи. В них изоляцией может быть не только ПВХ или резина, но даже бумага или полиэтилен.

Кабель силовой может иметь свинцовую защитную оболочку, пропитанную маслом бумажную изоляцию. Есть газонаполненные силовые кабели и маслонаполненные. Но главным образом они делятся на низкого и высокого переменного напряжения. Их изолированная нейтраль может быть, как 1,3,6, 10, 20 и даже 35 киловольт, а частота при этом поддерживаться на значении в 50 герц.

Маркировка кабелей связи

Токи различных частот – основное назначение кабелей связи. При помощи их они передают информацию. Высокочастотные кабели связи требуются для передачи информации на дальние расстояния, а для близлежащих объектов активно используются низкочастотные кабели связи.

ТЗГ – для телефонной канализации с оболочкой из свинца, ТЗБ – свинцовый с бронировкой лентами и джутом для прокладки в земле, ТЗБГ – антикоррозионный для кислых или щелочных грунтов, ТЗК – для прокладки в воде.
Монтаж «земли» общей шиной не совсем правильным. Наилучшие результаты по отсутствию фона и наводок дает так называемый «мультизвездочный» монтаж, когда земли каждого каскада сводятся в одну точку. Туда же должен подключаться и фильтрующий конденсатор питания каскада. Эти точки соединяются уже между собой.

Маркировка контрольных кабелей

Контрольные кабели используются в радиотехнике, в подаче сигнала для работы какого-либо технического устройства, например, стрелок на железнодорожных путях. Может иметь и медную и алюминиевую жилу.

Расшифровка цифрового обозначения

Расшифровка такого обозначения состоит из трех основных цифр, которые обязательно указываются на кабеле, проводе или шнуре. Так, например, первая цифра говорит о том, сколько в данном электротехническом изделии токоведущих жил. Она размещается обычно перед буквенным значением. Если ее нет, т.е. она отсутствует, то это говорит о том, что изделие с одной жилой.

Вторая цифра свидетельствует о диаметре поперечного сечения в квадратных миллиметрах, а третья определяет какое рабочее напряжение имеет провод, кабель или шнур.

Маркировка проводов и шнуров

Стоит упомянуть, чем по сути являются и шнуры. Это электротехническое устройство, состоящее из нескольких жил, которые довольно эластичны. Их отличительная особенность – небольшое сечение – максимум полтора квадратных миллиметров. Жилы данного изделия – это множество проволок, скрученных между собой. Шнуры чаще всего используются для подключения различных приборов, типа холодильника, микроволновки, компьютера, к сети. Кстати, шнуры маркируются буквой «Ш».

Цветовая маркировка кабелей

Кабель управления применим в системах автоматики, имеет медный проводник с экраном защиты, который защищает сигнал от лишних помех и повреждений.

Видео сигнал, а также радио сигнал передается при помощи радиочастотных кабелей. Они используются в радиотехнических приборах.

Трехжильные кабели имеют черный, серый, зелено-желтый, коричневый цвета, четырехжильный – серый или синий, черный и коричневый, и пятижильный. Синий цвет определяет нулевую жилу. Изоляция жилы заземления всегда должна быть желто-зеленой в полоску.

Таблицы: конструктивные особенности силовых кабелей

Выводы

Благодаря цветовой и буквенной маркировке кабелей и проводов, а также шнуров можно легко и просто разобраться во всем огромном перечне данной электротехнической продукции и применить ее на практике.

Опубликовано: 2020-07-31 Обновлено: 2021-08-30

Автор: Магазин Electronoff

Маркировка кабелей и проводов — расшифровка и советы по выбору (110 фото + видео)

Просто ткнуть пальцем в понравившийся моток проводов и угадать с выбором не получится, так как для успешного монтажа электротехнического оборудования необходимо знать, как среди тысячи предлагаемых вариантов найти требуемое сечение, материал жилы или другие их характеристики.

Заучивать бесконечную таблицу маркировок кабелей из ГОСТа нет смысла, гораздо легче и продуктивнее разобраться в самых распространенных и часто используемых цветовых, буквенных и числовых обозначениях. Теперь о главном по порядку.

Краткое содержимое статьи:

Для чего нужна маркировка

Даже опытный электрик или монтажник на глаз точно не определит диаметр токопроводящей жилы до миллиметра, потому что часто слой изоляционного материала тщательно маскирует все видимые отличия.

Поэтому производители наносят по всей длине провода маркировку, которая явно показывает:

• Количество жил;
• Диаметр сечения жилы;
• Толщину изоляции;
• Материал жилы, изоляции, прокладок;
• Условия транспортировки, хранения, эксплуатации;
• Номинально выдерживаемую токовую нагрузку.

Наносится маркировка через каждые десять сантиметров контрастным к фону цветом, чтобы максимально упростить и повысить безопасность процесса электротехнического монтажа.

Представляет она собой комбинацию от семи до пятнадцати знаков, букв и цифр. Отдельно применяется и цветовое оформление.

Зная, как расшифровать маркировку, можно безошибочно подобрать необходимый кабель, не надеясь на опыт консультанта в магазине или собственную интуицию.

Виды маркировки

Вся информация о характеристиках провода обозначается тремя способами:

• Цветом;
• Латинскими буквами;
• Арабскими цифрами.

Все способы и виды маркировок занесены в ГОСТ и другие регламентирующие строительные нормативы отечественные и международные документы. Поэтому знать основные правила нанесения разметки необходимо каждому электрику.

Вариант 1 — Маркировка цветом

Самая наглядная и простая — цветовая маркировка кабеля, которая определяет тип несущего провода:

• Ноль — синий, голубой и их оттенки.
• Заземление — зеленый, желтый или зелено-желтое сочетание.
• Фазный — чаще встречаются красные, оранжевые, розовые и белые тона, но вообще фаза может быть любой, кроме упомянутых выше оттенков.

Цветовое обозначение является первостепенным, так как множество аварий и коротких замыканий случается именно из-за неправильного подключения парных проводников.

Знание основных расцветок позволяет облегчить процесс монтажа и обезопасить свою жизнь, здоровье близких и личное имущество.

Вариант 2 — Буквы и буквенные сочетания

В случае с буквами все намного сложнее. Ими обозначаются использованные в изготовлении материалы и особенности эксплуатации кабелей. Большое значение имеет последовательность:

Первая буква говорит о материале жилы. Здесь всего два варианты: «А» — алюминий или отсутствие — медь.

Вторая характеризует назначение провода. Например, «К» — контрольный, «П» — плоский, «М» — монтажный. Полный список можно посмотреть в приведенной таблице.

Третья буква — это маркировка изоляции жил, которая бывает: из поливинилхлорида (ПВ), капрона (К), резины (Р), найрита (Н), полиэтилена (П), добавлением эмали (МЭ), шелка (О), стекловолокна (О).

Четвертая прямо указывает на особенности токопроводящей жилы. Чаще встречаются обозначения укомплектования специальной оплеткой (О), асфальтированности провода (А), дополнения круглыми проволочными кольцами для усиления брони (К) или высокой гибкости и упругости (Г).

Вариант 3 — Цифры и числа

Последовательность чисел в маркировке также говорит о многом. Так, присутствие перед буквами цифры — это обозначение количества имеющихся жил. Если комбинация начинается сразу с буквенных сочетаний, то кабель одножильный.

Число, расположенное в середине, отображает размер сечения фазы, точнее, его диаметр. Здесь возможно любое значение, единицей измерения которого будет кв. мм. Замыкает последовательность из букв и цифр на кабеле числовое обозначение максимально допустимого напряжения.

Маркировка поможет быстро и легко подобрать необходимый тип провода: достаточно заранее продумать нужные параметры, с помощью таблицы собрать идеальную комбинацию и, вооружившись ей, смело идти в магазин. Тогда купленный провод пойдет в дело и обеспечит бесперебойную подачу электричества.

Фото маркировки кабелей и проводов
