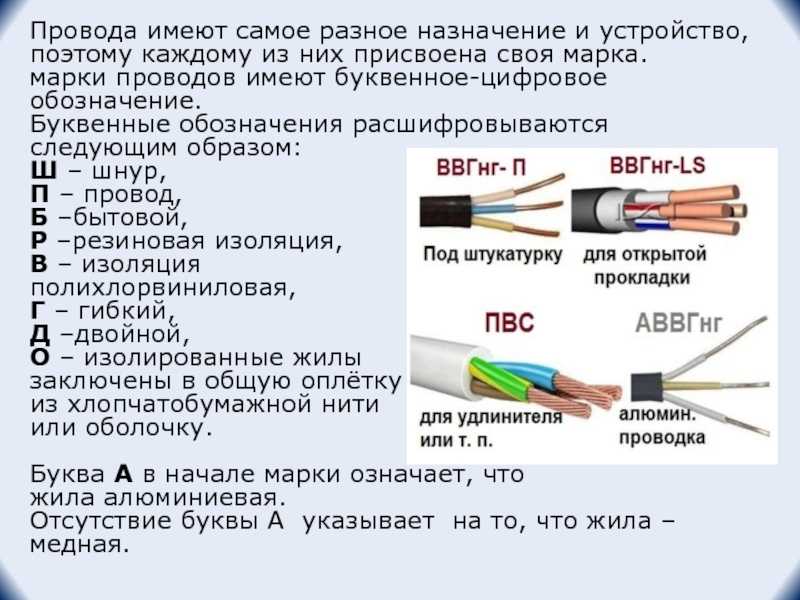

Марки провода для электропроводки. Марки проводов для электропроводки: полное руководство по выбору

Какие типы проводов используются для электропроводки в доме. Как правильно выбрать провода для разных помещений и целей. Каковы особенности и области применения основных марок проводов.

Основные типы проводов для домашней электропроводки

При проведении электромонтажных работ в жилых помещениях используются различные типы проводов и кабелей. Выбор конкретной марки зависит от назначения, условий эксплуатации и требований безопасности. Рассмотрим наиболее распространенные варианты:

• Неметаллический кабель (NM, «Ромекс»)
• Провод с термопластичной изоляцией (THHN/THWN)
• Бронированный кабель (AC, BX)
• Подземный фидерный кабель (UF)
• Коаксиальный кабель
• Провода для низковольтных систем

Неметаллический кабель — самый популярный вариант для жилых домов

Наиболее часто для внутренней проводки в жилых домах применяется неметаллический кабель, также известный как «Ромекс». Какие у него особенности?

• Состоит из 2-3 изолированных проводников и заземляющего провода
• Заключен в гибкую пластиковую оболочку
• Подходит для скрытой проводки в стенах, потолках, полах
• Не требует использования дополнительных труб или коробов
• Удобен в монтаже благодаря гибкости
• Доступен в различных сечениях для разных нагрузок

Неметаллический кабель отлично подходит для большинства цепей в сухих помещениях жилого дома. Однако его нельзя использовать во влажных зонах и на открытом воздухе.

THHN/THWN провода для прокладки в трубах и коробах

Провода марок THHN и THWN представляют собой одножильные проводники с термопластичной изоляцией. Их основные характеристики:

• Высокая термостойкость (до +90°C)
• Устойчивость к воздействию масел и бензина
• Возможность использования во влажных помещениях (THWN)
• Прокладка в трубах, коробах, кабель-каналах
• Применение в распределительных щитах
• Широкий диапазон сечений от 0,5 до 750 мм²

THHN/THWN провода часто используются для магистральных линий, питающих мощные потребители. Их также удобно применять при ремонте и модернизации существующей проводки.

Бронированный кабель для открытой проводки

Бронированный кабель (AC, BX) имеет металлическую оболочку, защищающую проводники. Где его лучше всего использовать?

• Открытая проводка в нежилых помещениях
• Производственные и складские здания
• Прокладка по металлоконструкциям
• Места с риском механических повреждений
• Временная проводка на стройплощадках

Металлическая броня обеспечивает надежную защиту от внешних воздействий. При этом кабель сохраняет достаточную гибкость для удобного монтажа.

Преимущества бронированного кабеля:

1. Высокая механическая прочность
2. Защита от грызунов
3. Возможность прокладки в земле
4. Экранирование от электромагнитных помех
5. Долгий срок службы

Подземный фидерный кабель для наружной проводки

Для прокладки электропроводки вне помещений применяется специальный подземный фидерный кабель (UF). Каковы его ключевые особенности?

• Усиленная влагостойкая изоляция
• Возможность прямой укладки в землю
• Устойчивость к УФ-излучению
• Применение для наружного освещения
• Подключение хозяйственных построек
• Питание садового оборудования

UF кабель позволяет проложить электричество на участке без использования защитных труб. Это упрощает монтаж и снижает затраты на материалы.

Коаксиальный кабель для передачи сигналов

Коаксиальный кабель имеет особую конструкцию для передачи высокочастотных сигналов с минимальными потерями. Где он применяется в домашних условиях?

• Подключение телевизионных антенн
• Разводка кабельного ТВ
• Системы видеонаблюдения
• Компьютерные сети
• Аудиосистемы

При выборе коаксиального кабеля важно учитывать его волновое сопротивление и затухание сигнала. Для разных задач могут потребоваться различные марки кабеля.

Провода для низковольтных систем

В современном доме присутствует множество низковольтных цепей, для которых используются специальные провода. К ним относятся:

• Телефонный кабель
• Провода для домофонов и видеодомофонов
• Кабели для охранной сигнализации
• Провода для систем «умный дом»
• Акустические кабели

Низковольтные провода обычно имеют небольшое сечение и легкую изоляцию. При их прокладке важно соблюдать требования по электромагнитной совместимости с силовыми цепями.

Как правильно выбрать провода для электропроводки?

При выборе проводов для домашней электропроводки следует учитывать несколько ключевых факторов:

1. Назначение цепи (освещение, розетки, питание оборудования)
2. Расчетный ток нагрузки
3. Способ прокладки (открытый, скрытый, в трубах)
4. Условия окружающей среды (сухие/влажные помещения)
5. Требования пожарной безопасности
6. Механические нагрузки на кабель

Правильный подбор сечения и типа изоляции проводов обеспечит надежную и безопасную работу электрической сети в течение долгих лет.

Требования безопасности при монтаже электропроводки

При проведении электромонтажных работ крайне важно соблюдать правила безопасности. Каковы основные требования?

• Использование проводов и кабелей, соответствующих ГОСТам
• Правильный выбор автоматических выключателей
• Качественные соединения проводов
• Заземление металлических конструкций
• Применение УЗО для защиты от утечек тока
• Соблюдение требований по монтажу в особых помещениях

Несоблюдение правил безопасности при монтаже электропроводки может привести к пожарам, поражению током и другим опасным ситуациям. Поэтому лучше доверить эту работу квалифицированным специалистам.

Строительство и евроремонт котеджа, частного дома , квартиры. Методы и этапы производства работ

---

Извините, ничего не найдено

Группировка по рубрикам

09/2020

• 06: Способы соединения электрических проводов в распределительной коробке (Электричество, освещение)

08/2020

• 29: Марки кабеля для прокладки в жилых домах, квартирах (Электричество, освещение)
• 24: Монтаж распределительных коробок, электрических розеток, выключателей освещения (Электричество, освещение)
• 20: Регулировка пластиковых окон своими руками (Окна и двери)

02/2020

• 20: Ленточный фундамент для забора: параметры и особенности возведения (Фундамент, цоколь)
• 19: Установка подвесного унитаза с инсталляцией. Инструкции и рекомендации (Сантехника)

09/2018

• 21: Утепление фасада здания минеральной ватой под штукатурку (Энергосберегающие технологии → Стены, потолок, перегородки)

08/2018

• 15: Комплексная защита древесины (Строительные материалы)
• 09: Светодиодные модули (кластеры) в подсветке наружной рекламы (Электричество, освещение)
• 02: Частотный пребразователь — автоматика для насосной станции (гидрофора) (Водоснабжение, канализация)

07/2018

• 16: Автоматика для гидрофоров и насосов (Водоснабжение, канализация)
• 09: Утепление вентилируемого фасада при помощи минеральной ваты (Энергосберегающие технологии → Стены, потолок, перегородки)

11/2016

• 15: Энергоэффективный дом (Энергосберегающие технологии)

11/2015

• 22: Штукатурные растворы — виды, пропорции и способы приготовления (Растворы, смеси)
• 11: Технология укладки линолеума (Пол, перекрытия)

10/2015

• 15: Что такое сечение провода. Как рассчитать сечение провода или кабеля по мощности? (Электричество, освещение)
• 13: Маркировка электропроводов и кабелей (Электричество, освещение)
• 03: Клей для пенопласта, пенополистироловых плит (Строительные материалы → Энергосберегающие технологии)
• 02: Что такое мауэрлат, зачем он нужен (Крыша и кровля)

09/2015

• 29: Фотореле для уличного освещения (Электричество, освещение)

04/2015

• 03: Арка из гипсокартона (Стены, потолок, перегородки → Гипсокартон)

01/2015

• 08: Твердотопливный котел длительного горения Stropuva (Отопление)
• 05: Тепловые насосы для загородного дома и дачи (Энергосберегающие технологии → Отопление)
• 03: Обзор твердотопливных котлов (Отопление)

10/2014

• 29: Строительство дома из пенобетонных и газобетонных блоков (Строительство)
• 26: Газобетон или пенобетон ? Выбираем материал для строительства (Строительные материалы)
• 24: Реставрация ванн и душевых поддонов наливным (жидким) акрилом (Сантехника)
• 24: Планировка участка по правилам Фен Шуй (Фен Шуй)

04/2014

• 24: Фитинги для металлопластиковых труб (Водоснабжение, канализация)
• 24: Металлопластиковые трубы — обзор (Водоснабжение, канализация)

Строительство и евроремонт котеджа, частного дома , квартиры.

Методы и этапы производства работ

---

Извините, ничего не найдено

Группировка по рубрикам

09/2020

• 06: Способы соединения электрических проводов в распределительной коробке (Электричество, освещение)

08/2020

• 29: Марки кабеля для прокладки в жилых домах, квартирах (Электричество, освещение)
• 24: Монтаж распределительных коробок, электрических розеток, выключателей освещения (Электричество, освещение)
• 20: Регулировка пластиковых окон своими руками (Окна и двери)

02/2020

• 20: Ленточный фундамент для забора: параметры и особенности возведения (Фундамент, цоколь)
• 19: Установка подвесного унитаза с инсталляцией. Инструкции и рекомендации (Сантехника)

09/2018

• 21: Утепление фасада здания минеральной ватой под штукатурку (Энергосберегающие технологии → Стены, потолок, перегородки)

08/2018

• 15: Комплексная защита древесины (Строительные материалы)
• 09: Светодиодные модули (кластеры) в подсветке наружной рекламы (Электричество, освещение)
• 02: Частотный пребразователь — автоматика для насосной станции (гидрофора) (Водоснабжение, канализация)

07/2018

• 16: Автоматика для гидрофоров и насосов (Водоснабжение, канализация)
• 09: Утепление вентилируемого фасада при помощи минеральной ваты (Энергосберегающие технологии → Стены, потолок, перегородки)

11/2016

• 15: Энергоэффективный дом (Энергосберегающие технологии)

11/2015

• 22: Штукатурные растворы — виды, пропорции и способы приготовления (Растворы, смеси)
• 11: Технология укладки линолеума (Пол, перекрытия)

10/2015

• 15: Что такое сечение провода. Как рассчитать сечение провода или кабеля по мощности? (Электричество, освещение)
• 13: Маркировка электропроводов и кабелей (Электричество, освещение)
• 03: Клей для пенопласта, пенополистироловых плит (Строительные материалы → Энергосберегающие технологии)
• 02: Что такое мауэрлат, зачем он нужен (Крыша и кровля)

09/2015

• 29: Фотореле для уличного освещения (Электричество, освещение)

04/2015

• 03: Арка из гипсокартона (Стены, потолок, перегородки → Гипсокартон)

01/2015

• 08: Твердотопливный котел длительного горения Stropuva (Отопление)
• 05: Тепловые насосы для загородного дома и дачи (Энергосберегающие технологии → Отопление)
• 03: Обзор твердотопливных котлов (Отопление)

10/2014

• 29: Строительство дома из пенобетонных и газобетонных блоков (Строительство)
• 26: Газобетон или пенобетон ? Выбираем материал для строительства (Строительные материалы)
• 24: Реставрация ванн и душевых поддонов наливным (жидким) акрилом (Сантехника)
• 24: Планировка участка по правилам Фен Шуй (Фен Шуй)

04/2014

• 24: Фитинги для металлопластиковых труб (Водоснабжение, канализация)
• 24: Металлопластиковые трубы — обзор (Водоснабжение, канализация)

6 типов электрических проводов (руководство для домовладельцев)

Опубликовано: Electric City 13 марта 2023 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Теги:

Когда вам нужно проложить новую проводку в вашем доме или на участке, очень важно выбрать правильный провод или кабель для работы. Как домовладелец, это требует, чтобы вы имели некоторые знания о различных типах электрических проводов, доступных вам, и о том, для чего они используются.

Электропроводка в современных домах довольно стандартна, как и в большинстве домов, построенных после середины 1960-х годов. Конечно, установка новой электропроводки в ваших домах означает соблюдение местных строительных норм и правил.

В этой статье мы расскажем о шести наиболее распространенных типах электрических проводов и о том, как выбрать правильный для вашего следующего проекта. Продолжайте читать, чтобы узнать больше.

Электропроводка 101

Если вы новичок в мире электропроводки, рекомендуется ознакомиться с терминологией.

Во-первых, электрический провод — это тип проводника, что означает, что он будет сделан из металла. Проводка, которую вы найдете в домах, часто сделана из меди, алюминия или алюминия с медной оболочкой. Он также будет либо сплошным, либо многожильным.

Сплошная проволока толстая и тяжелая, поэтому ее лучше всего использовать для наружного применения. Многожильный провод на самом деле представляет собой несколько тонких, связанных в жгуты проводов, сжатых и изолированных непроводящими материалами. Они также легче и гибче, что делает их идеальными для тесных и сложных геометрических пространств.

Кроме того, большая часть домашней проводки изолирована — обычно с пластиковым покрытием. С другой стороны, заземляющие провода обычно изготавливаются из твердой меди и либо изолированы зеленой оболочкой, либо полностью оголены.

6 наиболее распространенных типов домашней электропроводки

Тип электрических проводов, необходимых для вашего домашнего проекта, будет полностью зависеть от того, что это за проект, требуемой силы тока, напряжения, которое он несет, и его местоположения.

Следует отметить, что большинство больших проводов в вашем доме, скорее всего, имеют напряжение от 120 до 240 вольт, которое также называют сетевым напряжением. Из-за высокого напряжения к ним может быть очень опасно прикасаться. В вашем доме также есть низковольтные провода, к которым вы можете прикоснуться, не беспокоясь об ударе током или поражении электрическим током.

Если вы точно не знаете, с каким типом электрических проводов имеете дело, лучше вообще их не трогать. Сказав это, вот шесть наиболее распространенных типов электрических проводов, которые вы встретите в своем доме:

1. Неметаллический кабель

Неметаллические кабели (сокращенно NM) — это тип электрической проводки, специально предназначенный для сухих , внутренние локации. Часто называемые кабелями «Romex» в честь популярной марки кабелей NM, это наиболее распространенный тип проводки, который сегодня можно найти в домах.

Этот кабель состоит из двух или более отдельных проводов, обернутых в защитную пластиковую оболочку. Эта оболочка помогает изолировать один или несколько токоведущих проводов (горячих), один нулевой и один заземляющий провод.

Нейтральный провод обычно имеет белую оболочку, а горячий провод — черную, чтобы облегчить установку. Они также имеют плоскую, но трубчатую форму, что позволяет им незаметно проходить сквозь стены, полы и потолки.

2. Подземные питающие кабели

Подземные фидерные кабели (UF) представляют собой кабель типа NM, специально разработанный для влажных помещений, что означает, что они относятся к типу кабеля для прямого заглубления.

Провода для прямого заглубления обычно используются для подачи электричества на наружные светильники и приборы. Поэтому эти типы электрических проводов закапывают под землю.

Как и ваши стандартные кабели NM, подземные фидерные кабели содержат изолированные нейтральные и горячие провода. Они также содержат неизолированный медный заземляющий провод, и все провода индивидуально завернуты в твердую пластиковую оболочку для лучшей защиты под землей. Поскольку они используются для проводки основных цепей, они, как правило, несут высокое напряжение при включении, а это означает, что вы должны соблюдать осторожность при обращении с ними.

3. Провода THHN/THWN

THHN и THWN — это коды двух распространенных типов многожильных изолированных проводов. Оба типа проводов представляют собой одиночные проводники, каждый из которых имеет собственную изоляцию с цветовой маркировкой, которая защищена трубчатым каналом из металла или пластика.

Трубопроводы часто используются для незавершенных участков дома, таких как подвалы и гаражи. Они также используются для коротких открытых участков, таких как соединения проводки для водонагревателей и мусоропроводов.

Буквенное обозначение каждого типа провода указывает на особые свойства изоляции провода:

• T: термопласт
• H: Термостойкий (HH означает очень термостойкий)
• Вт: для влажных помещений
• N: с нейлоновым покрытием (для дополнительной защиты)

Цветная оболочка этих проводов также используется для обозначения определенных функций в цепи:

• Черный, красный и оранжевый: горячие провода
• Белый, коричневый: нейтральные провода
• Зеленый и желто-зеленый: провода заземления

Ни в коем случае нельзя браться за провода THHN и THWN во время работы цепи.

4. Провода низкого напряжения

Провода низкого напряжения используются для цепей, требующих напряжения до 50 вольт. Это будет включать ландшафтное освещение, разбрызгиватель, системное подключение, акустическую систему, термостат и проводку звонка.

Размеры низковольтной проводки также варьируются от 22 до 12 калибра и обычно изготавливаются из меди или алюминия. Они также часто изолированы в оболочке или объединены в витые пары, как тип проводки, который вы видите на лампе.

Низковольтные провода имеют малый размер и существенно отличаются от стандартной электрической схемы. Тем не менее, лучше убедиться, что ваши устройства выключены, прежде чем обращаться с ними.

5. Телефонные провода и провода для передачи данных

Телефонные провода и провода для передачи данных также являются низковольтными проводами, используемыми для стационарных телефонов и подключения к Интернету. Обычно они сделаны из меди и могут содержать от четырех до восьми проводов.

Наиболее распространенным типом кабеля для телефона/передачи данных является кабель категории 5 (кат. %), который состоит из восьми проводов, объединенных в четыре пары. Этот тип проводки имеет только около 30 вольт, что обычно считается безопасным. Тем не менее, с ними все равно нужно обращаться с осторожностью, так как всегда есть риск их контакта с проводкой вашей бытовой цепи.

6. Коаксиальный кабель

Коаксиальный кабель становится менее распространенным благодаря распространению кабелей HDMI для телевидения и передачи данных. Тем не менее, они все еще существуют, и их легко идентифицировать, поскольку они представляют собой круглые кабели с оболочкой и внутренним проводником (обычно из меди).

Наружная трубчатая оболочка обычно белого цвета, а внутри она содержит трубчатый токопроводящий экран из скрученной проволоки. Обычно это черный. Коаксиальные кабели также несут очень низкое напряжение, но все же могут вызвать поражение электрическим током, если они вступят в контакт с другим источником электрического тока или тока.

Нужна помощь с электричеством в доме?

Все типы проводки, используемые в стандартном доме, и изучение того, как установить каждый тип, может оказаться сложным. Чаще всего лучше вызвать опытного электрика, когда у вас есть проект электропроводки для вашего дома или собственности.

Корпорация Electric City готова удовлетворить все ваши потребности в проводке и многое другое. Свяжитесь с нами сегодня, чтобы получить необходимые электротехнические услуги и бесплатную консультацию!

Типы электрических проводов | ВесБелл Электроникс

Доступны различные типы электрических проводов, каждый из которых имеет уникальные свойства и области применения. Независимо от того, являетесь ли вы электриком или энтузиастом-сделай сам, понимание характеристик этих проводов поможет обеспечить безопасность, эффективность и соответствие вашим электрическим проектам. Присоединяйтесь к нам, когда мы обсудим типы электрических проводов ниже.

Типы электрических проводов

Распространенные типы проводов включают провод THHN, кабель Romex®, кабель MC и кабель UF-B. Ниже вы найдете общий обзор каждого из них.

Провод THHN

Провод с термопластичным высокотермостойким нейлоновым покрытием (THHN) состоит из медной жилы, покрытой слоем термопластичной изоляции для превосходной защиты от тепла и влаги. Нейлоновое покрытие добавляет еще один слой защиты, делая провод THHN прочным и устойчивым к износу.

Наиболее популярными размерами проволоки THHN являются 12 и 4/0, хотя для нестандартных проектов доступны и другие размеры.

Электрики выбирают провод THHN для электропроводки, требующей высокой термостойкости и долговечности. Он подходит для сухой и влажной среды и рассчитан на напряжение до 600 вольт.

Кабель Romex®

Кабель Romex®, также известный как кабель с неметаллической оболочкой (NM-B), состоит из двух или более проводов THHN, соединенных с заземляющим оголенным медным проводом, и обернутых в неметаллическую оболочку. Оболочка обычно изготавливается из прочного влагостойкого материала, такого как ПВХ, который защищает проводники от повреждений и помогает предотвратить поражение электрическим током.

Электрики обычно используют кабели Romex® в тех случаях, когда они не будут подвергаться чрезмерному нагреву или влаге, например, во внутренних стенах, потолках и полах. Кабель Romex® доступен в различных размерах и конфигурациях для удовлетворения различных электрических потребностей и строительных норм. Он популярен для электропроводки в жилых помещениях, потому что он экономичен и прост в установке.

Кабель MC

Кабель с металлической оболочкой (MC) — это тип проводки, которую электрики используют в коммерческих и промышленных помещениях. Он состоит из нескольких изолированных проводников, обычно из меди, обернутых в защитную металлическую оболочку. Металлическая оболочка защищает от физических повреждений, влаги и огня, что делает кабель MC популярным для использования в областях, где важны безопасность и долговечность. Кабель

MC относительно прост в установке и подходит для использования вне помещений и для различных применений, таких как питание осветительных приборов, систем отопления, вентиляции и кондиционирования воздуха и другого электрооборудования.

Кабель UF-B

Кабель подземной подачи и ответвления (UF-B) обычно используется для наружного применения, например для питания ландшафтного освещения, наружных розеток и ирригационных систем. Он состоит из двух или более изолированных проводников, окруженных прочной влагостойкой оболочкой. Куртка представляет собой особый тип пластика, разработанный для того, чтобы выдерживать воздействие солнечных лучей, влаги и других внешних элементов без ухудшения свойств.

Поскольку провод UFB работает с более пересеченной местностью, чем THHN или Romex®, он имеет большие размеры, обычно 6/3 и 8/3. Электрики могут закапывать кабель UF-B прямо в землю без использования кабелепровода, что упрощает монтаж и делает его более экономичным. Кабель UF-B — это надежный и долговечный вариант для наружного электрооборудования.

Кабельный лоток

Кабельный лоток чрезвычайно универсален, часто прокладывается в кабелепроводах. Кабель в лотке изготавливается из многих материалов, но некоторые общие свойства кабеля в лотке включают устойчивость к прямому солнечному свету и теплу, устойчивость к влаге и поддержку напряжения 300 или 600 вольт.

л кабель. Однако лотковый кабель имеет круглую, а не плоскую форму, и имеет несколько иное применение. Популярным типом лоткового кабеля является лотковый кабель с ограниченной мощностью (PLTC). «Ограниченная мощность» означает поддержку 300 вольт, а не 600, как обычно для лоткового кабеля. Электрический провод PLTC обычно используется для электронных приложений.

Другие типы электрических проводов

В дополнение к основным типам электрических проводов существуют и некоторые другие, менее распространенные, но полезные типы электрических проводов.

Кабель NMB для использования внутри помещений или кабель Romex® 12/2

NMB означает неметаллический, поскольку он имеет оболочку из ПВХ вместо оболочки с металлическим покрытием. Это основной внутренний электрический провод, используемый для подачи питания от электрической коробки к светильникам, розеткам и приборам. Его нельзя использовать на открытом воздухе, потому что куртка не готова к износу.

Электрический провод MC 12/2

Эти провода MC имеют замковую броню, окружающую провода THHN. Алюминиевая броня также действует как проводник при использовании внутри помещений. Много раз требуется прокладка электрического провода NMB внутри кабелепровода для внутренних применений, но теперь кабель MC может выступать в качестве электрического провода и кабелепровода одновременно.

Электрический провод UFB 12/2

Этот провод UFB имеет необходимую защиту, позволяющую прокладывать его в земле без каких-либо дополнительных кабелепроводов, каналов или лотков. Стоимость UFB немного выше из-за его дополнительных возможностей по сравнению с кабелем NMB и кабелем MC.

Электрический провод PLTC 12/2

PLTC означает кабель лотка с ограниченной мощностью. Power Limited означает 300 вольт вместо 600 вольт. Если просто сказать «лотковый кабель», то получится 600 вольт. Электрический провод PLTC обычно используется для электронных приложений, а не для электрических, но они имеют очень похожие характеристики по сравнению друг с другом.
