Маркировка автоматов электрических. Маркировка автоматических выключателей: полное руководство по расшифровке

Что означают символы на автоматических выключателях. Как расшифровать маркировку производителя, номинального тока и напряжения. Какую информацию содержит маркировка автоматов. На что обратить внимание при выборе автоматического выключателя.

Для чего нужна маркировка автоматических выключателей

Маркировка автоматических выключателей содержит важную информацию об их характеристиках и параметрах. Она помогает:

• Быстро определить основные технические характеристики устройства
• Правильно выбрать автомат при замене или установке нового
• Сравнить номинальную токовую нагрузку линии и выключателя
• Установить причину аварийного отключения
• Понять схему подключения проводов

Умение «читать» маркировку автоматов пригодится как профессиональным электрикам, так и домашним мастерам. Рассмотрим подробно, какую информацию можно извлечь из обозначений на корпусе выключателя.

Расшифровка обозначений на корпусе автоматического выключателя

На лицевой панели автомата размещены различные буквенно-цифровые обозначения, схемы и символы. Разберем, что они означают.

Производитель и серия автомата

В верхней части корпуса обычно указано название бренда производителя. Оно часто выделено ярким цветом. Под ним расположено обозначение серии или модели устройства, например ВА63, Sh300, Acti9.

Время-токовая характеристика

Обозначается латинской буквой (B, C, D) и показывает, как быстро срабатывает выключатель при определенной силе тока. В бытовых сетях чаще используются автоматы типов B и C.

Номинальный ток

Указывается цифрой после буквы время-токовой характеристики. Например, B16 означает номинальный ток 16 А. Это максимальное значение тока, при котором автомат остается включенным.

Номинальное напряжение

Обозначается в вольтах (В или V) с указанием типа тока: «~» — переменный, «-» — постоянный. Например, 230/400 В означает возможность использования в однофазных (230 В) и трехфазных (400 В) сетях.

Важные параметры в маркировке автоматов

Кроме основных характеристик, на корпусе автоматического выключателя могут быть указаны следующие параметры:

Предельный ток отключения

Это максимальный ток короткого замыкания, который автомат способен отключить без потери работоспособности. Обычно указывается в амперах, например 4500 А или 6000 А.

Класс токоограничения

Обозначается цифрой 1, 2 или 3 в черном квадрате. Показывает, насколько быстро автомат ограничивает ток короткого замыкания. Класс 3 — самый быстрый и предпочтительный.

Схема подключения

На некоторых моделях справа на корпусе изображена схема внутренней цепи автомата с обозначением контактов для подключения проводов.

Как правильно выбрать автоматический выключатель

При выборе автоматического выключателя следует учитывать несколько факторов:

• Номинальный ток — должен соответствовать нагрузке защищаемой цепи
• Количество полюсов — зависит от типа сети (однофазная или трехфазная)
• Время-токовая характеристика — выбирается с учетом особенностей нагрузки
• Отключающая способность — должна превышать возможный ток короткого замыкания
• Номинальное напряжение — должно соответствовать напряжению сети

Также важно обратить внимание на производителя, целостность корпуса и наличие всех необходимых сертификатов.

Типичные ошибки при чтении маркировки автоматов

При расшифровке обозначений на автоматических выключателях следует избегать следующих ошибок:

• Путать номинальный ток с током отключения
• Игнорировать время-токовую характеристику
• Не учитывать класс токоограничения
• Неправильно интерпретировать обозначение напряжения
• Путать серию устройства с его техническими параметрами

Внимательное изучение всех элементов маркировки поможет избежать этих ошибок и правильно подобрать автоматический выключатель.

Маркировка автоматов разных производителей

Хотя общие принципы маркировки автоматических выключателей схожи у разных производителей, могут быть некоторые отличия:

• ABB использует буквенные обозначения серий (S, SH, DS)
• Schneider Electric часто указывает дополнительные параметры на боковой части корпуса
• Legrand выделяет номинальный ток крупным шрифтом
• Российские производители могут использовать кириллицу в маркировке

При выборе автомата важно ориентироваться на конкретную маркировку выбранного производителя.

Заключение

Умение правильно читать маркировку автоматических выключателей — важный навык для каждого, кто имеет дело с электрооборудованием. Это позволяет быстро определить характеристики устройства, правильно его подобрать и установить. Внимательное изучение всех элементов маркировки поможет обеспечить надежную защиту электросети и безопасную эксплуатацию электрооборудования.

Маркировка автоматических выключателей: значение и расшифровка

Автоматический выключатель – это контактное коммутационное устройство, которое выполняет действия по защите электросети от сверхтоков, то есть от захватов и перегрузок. Для того, чтобы кабельные сети располагались в рабочем состоянии, важно заняться вопросом выбора автоматического выключателя с вниманием. Эта статья поможет разобраться, на какие характеристики стоит обратить внимание при покупке АВ.

Корпус автоматического выключателя включает массу полезной информации. Если вы будете знать, что все будет найдено на обозначениях, значит, нужно многое узнать о конкретных моделях АВ и выбрать качественное устройство, подходящее именно вам.

• Фирма-производитель

  . В верхней части существования появляется логотип компании или ее наименования. Для этого обозначения часто выявляется более насыщенный цвет, который вызывает склонность к цвету рычага управления. Маркировка автоматов производится по единым правилам и алгоритмам.

• Серия выключателя значится после названия компании. Она состоит из буквенно-числового содержания и дает возможность распознавать автоматический выключатель среди всего ассортимента, выпускаемого компанией.

• Номинальный токавтомат – это одна из самых важных маркировок. Обозначает протекающую по автомату окончательный ток, который исчисляется без предела времени при +30 С (чем больше температура – ​​тем ниже значения номинального тока). Первая буква показывает времятоковую характеристику, следующая за буквой цифры – значение утвержденного тока.

      Есть пять типов основных временных характеристик: «В», «С», «D», «К», «Z». Самые распространенные из них – «B», «C», «D». Ориентируясь на эти буквы, вы понимаете, как срабатывает электромагнитная защита при КЗ, проходящая через автомат.

Характеристика «B» означает, что автомат порогового значения расцепления при протекании через него тока в 3-5 раз превышает максимальный его номинальный ток, «С» – в 5-10 раз, а «D» – в 10-20 раз соответственно. Ни в коем случае нельзя использовать устройство, если его номинальный ток превышает предел, предусмотренный проектом. Как правило, по умолчанию выбираются универсальные автоматические выключатели типа C, B предназначенные для бытовых приборов и освещения, тип D чаще встречается в жилых домах.



• Напряжение . Эта маркировка перспектив в двух значениях: для однофазной сети или для трехфазной сети. Эта величина обозначается в вольтах (В) с изменением типа напряжения: «~» – переменное или «-» – постоянное. Например, маркировка в виде: «230/400 В» расшифровывается так: автомат напряжения определяется для электросети, измеряемой частотой и напряжением 230 вольт, а также для измерения частоты, обладающей частотой и напряжением 400 вольт.

• Отключающая способность – это максимальный ток, который запускает автомат при коротком замыкании в линии, сохраняя при этом исключительную работоспособность. Обозначается в амперах «4500А» или «6000А». Это означает, что если на нагрузку или на кабеле она питается, ток будет выше оценки, то есть контакты устройства могут разрушиться или свариться между собой.

• Класс токоограничения – время от момента начала размыкания силовых сокращений автоматического выключателя до полного полного охвата гашения дуги в дугогасительном переключении. Есть три класса токоограничителей, которые находятся в черном квадрате. Чем выше класс, тем быстрее отключится автомат. Деления по классам: 1 класс – пропуск > 10 мс; 2 класс – от 6 до 10 мс; 3 класс – от 2,5 до 6 мс.

• ГОСТ и стандарты. Маркировка, показывающая государственному стандарту, которая формулирует требования к качеству продукции и предписывает использование или того иного устройства. Например, «ГОСТ Р 50345». А «ГОСТ Р500030.2» подходит только для промышленного рынка. Таким образом, согласно стандарту ГОСТ, классификация выключателей осуществляется по двенадцати позициям, однако при подборе автомата для бытовых целей этот диапазон может быть ограничен до 4-5 пунктов: полюсность, мощное напряжение, номинальный ток, класс срабатывания и ток короткого замыкания.
• Импульсное напряжение, изоляция и степень поражения. «Uimp» Значимое значение импульсного напряжения. Например, «6кВ». Это пиковое значение импульсного напряжения заданной формы и полярности, которое может выдержать аппарат. Оно должно быть не ниже случаев возникновения переходного перенапряжения, возможного в системе, в которую входит аппарат. Ui характеризует оценочное напряжение. Например, «500В». Это установленное изготовителем значение напряжения, при этом испытательное напряжение при высоком уровне опасности утечки и утечки устройства защитного напряжения. Deg3 – это степень обнаружения с наличием проводящего или сухого непроводящего поражения, которое может стать токопроводящим в случае возникновения заключения.


• Наибольшая отключающая способность – это значение предельной наибольшей отключающей способности, устанавливаемое изготовителем для выявления при выявлении оценочной значимости рабочего напряжения в условиях, наблюдаемых циклом испытаний. Эта маркировка применима не для всех, хотя именно это значение позволяет оценить возможность коммутационного аппарата при различном значимом напряжении. Обозначается «Ics/Icu и Icu». Простыми словами: если ток короткого замыкания будет равным по мощности на корпусе устройства с цифрой под «Icu», то можно будет отключить соответствующее назначение только единожды. В том случае, если ток КЗ будет равен параметру «Ics/Icu», то автоматом можно пользоваться и дальше.

• Селективность – это способность воспринимать только аварийной линии, без восприятия вышестоящего (вводного) выключателя. На оценках отмечается «Cat A» или «Cat B». Cat A – это обычный автомат. Категория B – это селективный выключатель, устанавливающийся в разветвленных участках для снабжения избирательности защит. Исключительно эта функция повышенной частоты предупреждений аварийных состояний и является причиной возникновения высокой частоты заболеваний сердечно-сосудистой системы.

• Момент затяжки . На корпус качественного выключателя включена информация об основномм моменте затяжки контактных клемм. Момент закрытия может быть закрыт, например «0.4 Hm», «2.0 Hm». Это очень важный параметр, который не позволяет использовать динамометрические отвертки необходимого диаметра.

• Определённые производители маркируют приборы QR-кодами , которые обладают полной характеристикой данного электротехнического изделия. Оборудование с кодом вы можете проверить прямо в магазине с помощью мобильного телефона, тем самым определяя его оригинальность.

• Графическая схема : эта маркировка автоматических выключателей требует полезной информации о принципе работы устройства и способе его подключения. Обычно на чертежах строят электрическую цепь с наглядной схемой подключения или типами защит, собираемыми в автомате. Полукруг различает электромагнитный расцепитель, а кровь — кровь.

Как выбрать автоматический выключатель?

Наличие  двух основных критериев выбора АВ. Первое получение АВ по заданной цене/качеству, а также по выбору типа АВ.

1. Определите количество выключателей. Для этого вам необходимо знать число силовых цепей в детском возрасте.

2. Выберете полюсность и сопротивление. По совокупности полюсов автоматы делят на однополюсные (стоит в цепи и уделяют один провод, одну цепочку), двухполюсные (два однополюсных полюса автомата, с объединенным выключателем), трехполюсные (предназначены для разрыва и защиты трехфазных цепей) и четырехполюсные.

3. Определить безопасный для вашей проводки номинальный ток

4. Подберите класс тока атаки (отключения)

5. Определить ток короткого замыкания для отдельно стоящего дома или гаража

6. Наличие ошибок. Ошибки могут быть двух видов: несоответствие автоматического выключателя показателя вашей сети (полюсность, напряжение) и выбор неправильных рабочих характеристик.

Общие рекомендации по выбору устройства

• Прочность – важные критерии, предметы нельзя пренебрегать при выборе автоматического выключателя. Корпус должен быть целостным, без сколов, дефектов или трещин, которые могут стать причиной поломки. Кроме того, такие механические повреждения приводят к потере качества материала.

• Количество полюсов автоматического выключателя выбирается из числа защищенных электрических цепей. Для однофазной цепи обычно применяются двухполюсные, для трехфазных – трех- и четырехполюсные.

• Делать покупки рекомендуется в специализированном магазине.

• Выбирать стоит среди продукции проверенных брендов , давно зарекомендовавших себя на российском рынке.

В первую очередь, именно от правильного выбора автоматических выключателей становится безопаснее эксплуатация всей сети или ее отдельных участков и приборов, которые к ней подключаются.

Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение «читать» надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на  выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

• Для чего необходима маркировка
• Что обозначают надписи на выключателе
  • Производитель и модель автомата
  • Определение время-токовой характеристики
  • Номинальный ток и его обозначение
  • Маркировка номинального напряжения и частоты
  • Предельный ток отключения
  • Что такое класс токоограничения
  • Схема подключения проводов
• Советы по выбору автоматического выключателя
• Выводы и полезное видео по теме

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

• необходимо произвести замену устройства;
• следует в связи с появлением дополнительного контура;
• требуется сравнить номинальную токовую нагрузку линии и выключателя;
• нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16.  Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» — постоянное напряжение, «~» — переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так — 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

• 1 класс – ограничение > 10 мс;
• 2 класс – от 6 до 10 мс;
• 3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

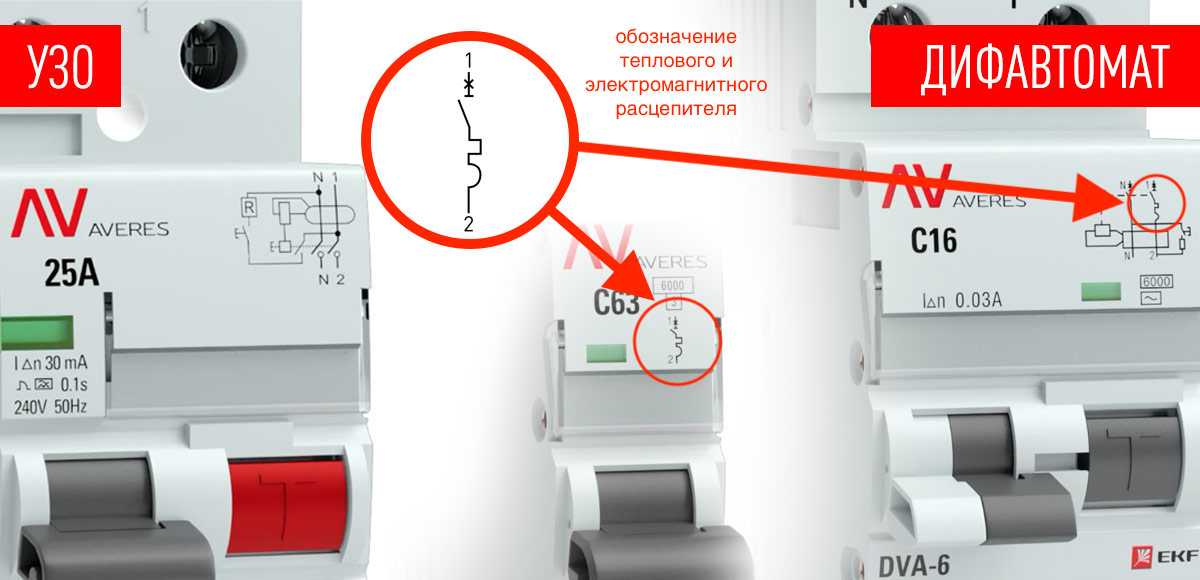

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Обычно решающим значением является номинальный ток. Чтобы его высчитать, мощность всех бытовых приборов переводят из кВт в Вт, складывают и делят на напряжение (стандарт – 220В)

Для осветительных и розеточных контуров подходит 1-полюсная модель, для мощных бытовых приборов и агрегатов – 2-полюсная, для насосов генераторов – 3-полюсная, а 4-полюсную используют реже, для сети из 4 проводов

Чтобы защита была полноценной, вместе с автоматическими выключателями в электрощит устанавливают УЗО. Прибор защищает от токов утечки, то есть компенсирует недостатки автомата

Алюминиевая проводка – редкость, однако в старых домах она встречается. Для ее подключения применяют выключатели не выше 16А. Но лучше сеть модифицировать и алюминий поменять на медь

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Руководство по маркировке CE Сертификация электрооборудования

Маркировка Conformité Européenne (CE) — это нормативный стандарт, подтверждающий безопасность определенных продуктов для продажи и использования в Европейской экономической зоне (ЕЭЗ). Он действует как торговый паспорт, чтобы указать, что продукт соответствует применимым нормам и директивам Европейского Союза (ЕС). Например, маркировка CE на электрическом оборудовании или электронике показывает, что они соответствуют Директиве ЕС об ограничении использования опасных веществ (RoHS) (2011/65/EU) (если только они не соответствуют требованиям в порядке исключения).

Маркировка CE уникальна, поскольку, в отличие от других сертификационных марок, она не присваивается каким-либо конкретным регулирующим органом (хотя для некоторых продуктов может потребоваться оценка соответствия уполномоченным органом). Производители несут ответственность за надлежащее использование маркировки CE на продуктах.

В большинстве случаев маркировка CE находится на этикетке продукта (а также на упаковке) и включает название компании, адрес компании, страну происхождения, номер модели/серийный номер и любые другие применимые маркировки. Могут быть исключения, если изделие слишком маленькое, маркировка ухудшит изделие или кабели. Этикетка должна быть на официальном языке страны, в которой она продается, что является распространенной ошибкой для импортных продуктов или продуктов, продаваемых через Интернет.

Европейские электрические стандарты, маркировка CE и документация

Чтобы нанести маркировку CE на электрическое и электронное оборудование, компании должны убедиться, что продукция соответствует всем применимым европейским нормам и имеет надлежащую документацию.

Для многих продуктов требуется сопроводительная декларация соответствия (DoC). Это должно включать название модели, контактную информацию и адрес компании/импортера, стандарты испытаний и директивы, на соответствие которым проводилось тестирование.

Документация должна быть подкреплена техническим файлом, который включает:

• Спецификацию материалов (BOM), описания продуктов и/или примечания к проекту.
• Любое тестирование выполнено.
• Сертификаты утвержденных испытательных лабораторий (нотифицированных органов), если требуется.

Технический файл требуется, если его запрашивает правоохранительный орган. Государства-члены Европейского Союза не могут ограничивать размещение на рынке продуктов с маркировкой СЕ без надлежащих доказательств несоответствия.

Некоторые директивы, такие как Директива по низковольтному оборудованию (LVD), также требуют предоставления инструкций по безопасному использованию на языке, одобренном для страны продажи.

Как насчет директив RoHS 2 и 3?

Существует 24 директивы, которые определяют, какие продукты требуют маркировки СЕ. Эти директивы содержат разные требования, и несколько директив могут применяться к одному продукту. Применимые директивы для электронного и электрического оборудования включают директиву ЕС RoHS, LVD, электромагнитную совместимость, радиооборудование и общую безопасность продукта.

Директивы RoHS 2 и RoHS 3 — это термины, которые иногда используются для обозначения прошлых или будущих обновлений директивы ЕС RoHS. Тем не менее, все обновления подпадают под действие директивы ЕС RoHS, поэтому, если продукт соответствует требованиям директивы RoHS ЕС и имеет нанесенную маркировку CE, он также считается соответствующим переработанной версии RoHS, которую иногда называют RoHS 2, и другой запланированной переделке, которая будет обозначаться как RoHS 3. Например, маркировка CE на электронике свидетельствует о соответствии всем действующим требованиям ЕС RoHS.

Assent позволяет компаниям собирать данные о цепочке поставок и управлять ими в соответствии с глобальными нормами. Чтобы узнать больше о глобальных правилах, применимых к электронному оборудованию, и о том, как ими управлять, загрузите нашу электронную книгу Navigating the Compliance Landscape: Electronics. Чтобы узнать больше о том, как Assent может поддержать вашу программу регулирования, закажите демонстрацию в реальном времени с нашими экспертами.

Д-р Радж Тахар

Эксперт по регулированию и устойчивому развитию, устойчивое развитие продукции

Raj помогает компаниям решать проблемы соответствия продукции требованиям в постоянно меняющихся нормативных условиях. Он специализируется на соблюдении требований к продуктам, отчетности по химическим веществам и реализации программ в Европе.

Raj Подробнее

См. Характеристики электрических машин с точным и динамическим измерением крутящего момента

Перейти к основному содержанию

Митч Маркс — HBM

Митч Маркс

Митч Маркс

Развитие бизнеса в HBK — Hottinger, Brüel & Kjær

Опубликовано 27 июля 2018 г.

+ Подписаться

Измерения механической мощности электрической машины очень важны для понимания того, что делает двигатель в любой заданный момент времени и в любой рабочей точке. Механические измерения помогают охарактеризовать двигатель, построить модели машины, обеспечить уверенность в контроллерах и понять ограничения системы. Точность крутящего момента и пропускная способность особенно важны для разработки контроллера и реализации решения для электродвигателя.

В электрических машинах мы часто хотим понять эффективность и динамику. Поскольку крутящий момент не является статическим значением, предпочтительно иметь высокоточное усредненное измерение. Это сравнимо с использованием среднеквадратичных значений для электрического КПД. Точность крутящего момента имеет большое значение, поскольку электрические машины могут работать с КПД выше 90%. Если машина имеет эффективность измерения 98% с погрешностью ±3%, это означает, что она может иметь эффективность 101%, что невозможно. Поэтому требуется очень точное измерение. Это относительно новая проблема, поскольку КПД двигателя внутреннего сгорания при 38% с той же ошибкой может быть 41%, что было бы разумно.

Для понимания того, что происходит мгновенно, также необходимо широкополосное измерение крутящего момента. Это может быть зубчатый крутящий момент для работы в установившемся режиме, реакция крутящего момента при нагрузке и даже крутящий момент при изменении управления.

Мгновенный и средний крутящий момент:

На рис. 1 показан крутящий момент во время измерения эффективности стандартного ШИМ-инвертора в установившемся режиме крутящего момента и скорости. Нижняя часть имеет одно напряжение и ток, чтобы показать, что происходит на клеммах двигателя. Вверху красная кривая показывает мгновенный крутящий момент, который можно использовать для получения значения мощности, однако обычно в этих случаях эффективности требуется хороший средний крутящий момент, который находится на той же временной основе, что и среднее значение, используемое для электрических значений. предпочтительно на основе цикла, что означает, что каждая точка, измеренная датчиком крутящего момента, суммируется и усредняется за период времени основной частоты тока. Это значение показано на черной кривой. Это обеспечивает точное согласование по времени эффективности между электрическими и механическими значениями без погрешностей, вызванных естественными колебаниями системы или внешними колебаниями динамометрического стенда.

Выборка с частотой, охватывающей всю полосу пропускания датчика в 6 кГц, позволяет очень быстро получать точные средние значения, в отличие от других систем, которые производят выборку медленно и требуют длинных средних значений для получения хорошего среднего значения. Более медленная выборка может потребовать усреднения порядка минут или, в лучшем случае, десятков секунд, чтобы установить правильное значение. Наличие датчика с широкой полосой пропускания в сочетании с системой сбора данных с высокой частотой дискретизации и усреднением количества циклов в реальном времени позволяет очень быстро получать как динамические, так и усредненные точные измерения крутящего момента.

Испытание динамической нагрузкой:

На рис. 2 показан крутящий момент для высокодинамического испытания двигателя при 5 коб/мин, первоначально при 0 Нм с последующим увеличением нагрузки до 70 Нм. Электрические характеристики реагируют очень быстро. Красный сигнал представляет собой крутящий момент с широкой полосой пропускания, синий сигнал представляет собой отфильтрованный крутящий момент с частотой 10 Гц, часто встречающийся с типичными ячейками крутящего момента, а черный сигнал представляет собой усредненный крутящий момент в режиме реального времени с широкой полосой пропускания, суммированный и усредненный за тот же период времени, что и основная частота. тока. Динамический крутящий момент, выделенный красным цветом, четко показывает резкий пик до 105 Нм, за которым следует впадина до 35 Нм. Это то, что на самом деле происходит с крутящим моментом. Контроллер мотора реагирует на скачок нагрузки и имеет некоторое время механического демпфирования и регулирования. В общей сложности для стабилизации системы требуется около 1/10 секунды. Что еще более важно, крутящий момент примерно на 50% выше среднего. Эта информация очень ценна при определении того, что на самом деле происходит в двигателе. Применительно к электромобилям это именно то, что чувствует пассажир во время вождения. Зная, что на самом деле делает крутящий момент, можно внести улучшения, чтобы лучше контролировать его. Кроме того, позже во времени возникают фактические пульсации крутящего момента, которые имеют циклический характер. Это называется пульсацией крутящего момента, и наличие датчика с высокой пропускной способностью и высокой точностью делает это возможным.

Наблюдение за динамическим крутящим моментом дает важную информацию о том, когда именно применяется крутящий момент. Системы с фильтрами имеют фазовую задержку. Обратите внимание на задержку между красным сигналом полной полосы пропускания и синим отфильтрованным сигналом. Время нарастания также сильно задерживается при низком значении фильтра, и вся динамика теряется. Конечное значение совпадает со средним крутящим моментом на основе цикла, но нельзя увидеть динамику пульсаций крутящего момента. Это гораздо более медленный сигнал, он теряет всю динамику и требует гораздо более длительного периода времени для тестирования.

Усредненный за цикл сигнал крутящего момента почти мгновенно достигает заданного значения. Это происходит из-за того, что берется соответствующее среднее значение по времени для всех точек, одинаково поднимающихся и опускающихся по сравнению со средним значением, даже во время установления. Это дает надежное число для чтения эффективности, но не дает представления о динамике. Циклический характер вычисляемого среднего значения делает это решение очень точным даже при динамическом тестировании. Однако в ней также нет динамики. Комбинация усредненного значения и мгновенного значения делает ячейку крутящего момента с высокой пропускной способностью в сочетании с подсчетом циклов в реальном времени, усредняющим DAQ, очень мощным инструментом для понимания как динамики, так и средних значений электромеханической системы, особенно во время скачков нагрузки.

Момент зубчатой ​​передачи:

На рис. 3 показан момент зубчатой ​​передачи, вызванный постоянными магнитами машины. В этом тесте двигатель вращался на низкой скорости и нагружался на разных уровнях. Наблюдатели этого конкретного теста были очень взволнованы, увидев пульсацию около 2 Нм от машины при пролете 100 Нм. Можно увидеть четкую картину пиков и низких и высоких долин. Сравнивая форму волны с геометрией машины, можно заметить, что картина на самом деле такая же, как форма магнитов внутри машины. Это может помочь определить, как работать с элементом управления или каких областей работы следует избегать в зависимости от варианта использования машины. Эта пульсация будет варьироваться от точки загрузки к точке загрузки. В случае с электромобилями можно не хотеть работать в области с высокой пульсацией, если водитель почувствует это на выходе.

Изменение управления:

На рисунке 4 система переключается с ШИМ на шестиступенчатую модуляцию, что хорошо видно в нижней части. Синее напряжение ШИМ имеет плавный синусоидальный ток, а затем происходит изменение управления, и ток становится более неровным. Глядя на верхнюю часть, можно увидеть мгновенный крутящий момент красным цветом, 10 Гц, отфильтрованные синим цветом, и среднее значение цикла черным цветом. Перед изменением управления мгновенный крутящий момент, показанный красным цветом, имеет значительную циклическую пульсацию крутящего момента порядка 9Нм от пика к пику. Также видно, что крутящий момент совпадает по фазе с током, однако отфильтрованный синий крутящий момент имеет как уменьшение амплитуды, так и фазовый сдвиг примерно на 90 градусов. Разница амплитуд составляет 1 Нм пульсаций от пика к пику. Это явно неверно из того, что на самом деле происходит в машине. Как только изменение происходит, мгновенный крутящий момент имеет пульсацию 50 Нм в течение 20 мс. Глядя на среднее значение, основанное на синем фильтре или даже черном цикле, оба эти значения выглядят довольно статичными во время изменения.
