Разбираемся в маркировке дифавтоматов [15 пунктов]

Для расшифровки маркировки дифавтомата не нужно быть электриком. Разобраться в особенностях можно за несколько минут, так как информация на оборудовании всегда стандартна. Это касается как отечественных, так и импортных вариантов, что еще больше упрощает дело. Главное – знать, где на корпусе дифференциального автомата находятся те или иные данные.

Особенности дифавтоматов

Часто встречается вопрос, как по маркировке отличить дифавтомат от УЗО. В первую очередь следует разобраться, что представляет собой оборудование. Оно совмещает в себе сразу две функции:

  1. Автомат необходим для защиты электрической проводки в доме или квартире от перегрузок и коротких замыканий.

  2. Устройство защитного отключения также входит в конструкцию. Оно постоянно замеряет показатели исходящего и входящего тока и сравнивает их. Если значения отклоняются больше, чем это допустимо, оборудование разрывает цепь, тем самым исключая проблемы.

Чтобы быстро понять отличия маркировки на автоматах УЗО и дифавтоматах, нужно запомнить простые рекомендации:

  1. Обращать внимание на наличие кнопки «тест». Она есть на обоих вариантах оборудования и подсказывает, что это не стандартный автоматический выключатель.

  2. В нижней части обозначен номинал устройства, именно эта часть маркировки у дифавтоматов и УЗО отличается. Если указаны данные в виде показателя в амперах (63А и т.д.) – это устройство защитного отключения. А когда обозначение имеет вид С16, В25 и т.п., то это дифференциальный автомат.

Главные отличия маркировки УЗО и дифавтоматов

Если по каким-то причинам нет возможности прочитать обозначения (такое очень редко, но бывает), дополнительным признаком станет схема, которая есть на отечественнных моделях. Если на УЗО на ней будет только обозначения дифференциального трансформатора тока (овал), то на дифавтомате есть еще электромагнитный и тепловой расцепитель.

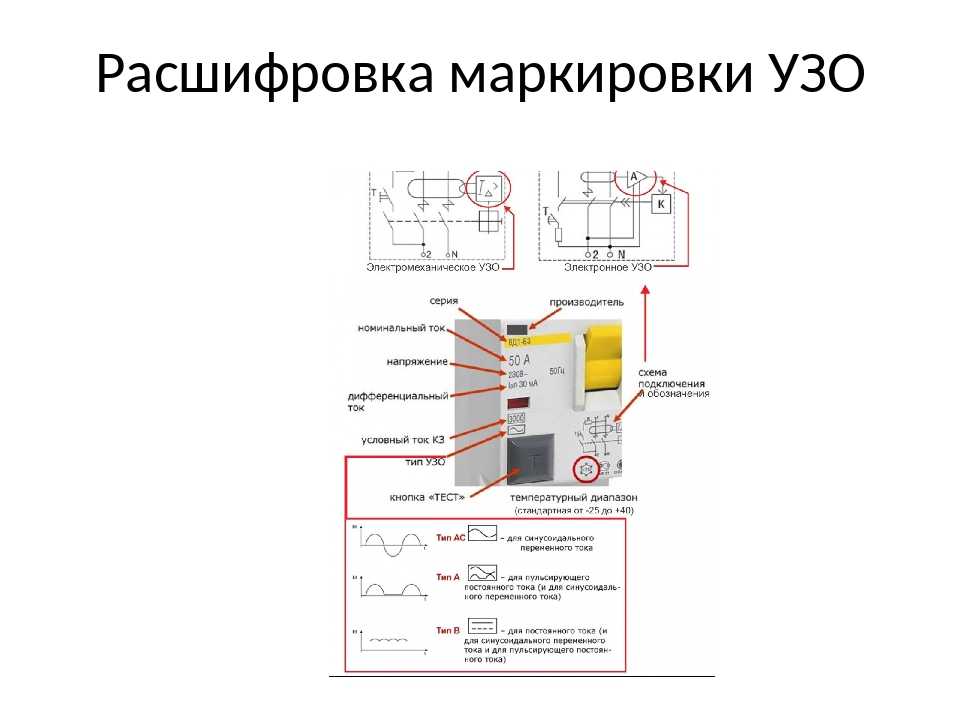

Чтобы стало понятно, ниже представлено фото.

Пример того, какая бывает маркировка у дифавтоматов и УЗО – все просто и понятно


Что означает маркировка

Для простоты информация разбита на несколько подразделов. Изучая их по порядку можно разобраться со всеми обозначениями независимо от производителя. Неважно, отечественный образец перед вами или дифавтомат Шнайдер – маркировка будет идентичной с незначительными различиями.

Показатели напряжения и тока отключения

Номинальное напряжение показывает под какие условия работы рассчитано оборудование. Обычно применяют варианты для однофазных линий (обозначаются 230V) и для трехфазных (400В). Цифру располагают в разных местах, буква может быть как русской, так и английской, принципиальной разницы нет. Главное – найти номинал, чтобы убедиться, что вариант подходит под линию.

Показатель уставки по токовой утечке показывает, при каких значениях оборудование будет срабатывать. Измеряется в миллиамперах и может составлять от 10 до 500, используется стандартный для электротехники диапазон. При этом на корпусе значение маркируется в Амперах, то есть это будут сотые или тысячные доли. Узнать этот параметр можно по значку «дельта» и латинской букве «I».

Значение рабочего тока и быстродействие

Так как дифавтомат совмещает в себе два вида устройств, то и основные характеристики у него комбинированные. Каждая из них важна, поэтому цифры и буквы маркировки отличаются большим размером и обычно сразу бросаются в глаза.

В первую очередь учитывается значение номинального рабочего тока. Оно показывает, под какие условия рассчитано оборудование, чтобы оно служило как можно дольше и не перезагружалось при работе. Показатели всегда стандартны, поэтому можно встретить несколько основных вариантов, чаще всего применяются дифавтоматы на 10,16, 25 и 50 А.

Быстродействие также имеет большое значение, оно указывается перед показателем рабочего тока. Сегодня для удобства применяют три буквенных варианта – «D» «C» «B». Чаще всего встречаются два последних вида, они подходят для бытовых нужд и обеспечивают необходимый уровень безопасности.

Маркировка обычно примерно в одном и том же месте

Тип тока утечки

Ток утечки – важный параметр оборудования. Для простоты все варианты делят на три разновидности, которые маркируются так:

  1. АС – под синусоидальный переменный ток.

  2. А – подходит как для варианта тока, указанного выше, так и для постоянного пульсирующего тока.

  3. В — может использоваться для условий, описанных в предыдущих пунктах, а также для постоянного тока.

Многие модели УЗО работают селективно, то есть, срабатывают с определенной задержкой. В дифавтомате также может быть эта функция, так как она улучшает работу за счет повышения электродинамической устойчивости. Обычно встречается два варианта – буквой «G» обозначается оборудование с паузой от 60 до 80 миллисекунд, у «S» задержка побольше – от 200 до 300.

Компоновка обозначений

Для большей наглядности следует рассмотреть маркировку на конкретном примере и разобрать каждый информационный блок. Компоновка может немного отличаться, но если понять логику, это не вызовет никаких затруднений при расшифровке.

Разберем, как выглядит маркировка на дифавтоматах на примере отечественной модели АВДТ32

Каждая из 8 позиций имеет свои особенности:

  1. Название модели. Позволяет быстро определить, что это за оборудование. Отечественные производители используют аббревиатуру «АВДТ», которая расшифровывается как автоматический выключатель дифференциального тока.

  2. Наименование изготовителя. В данном случае это российская компания «ИЭК». Название может быть и на английском языке, это не имеет значения.

  3. На этой позиции обозначения два, каждое требует отдельного внимания. Сверху указывают цифру предельной коммутационной способности. Она отражает силу тока, на которую рассчитано оборудование и при которой оно может разрывать цепь без потери рабочих характеристик. Это значение важно для промышленных сетей, в бытовых его обычно хватает с огромным запасом. Внизу указывается, для какого типа тока предназначен дифавтомат. В нашем случае использовано не буквенное, а схематическое обозначение, подсказывающее, что это оборудование типа А.

  4. Под четвертым номером идет схема, которую также стоит разобрать отдельно, чтобы понимать, что означает тот или иной элемент. Над ней указано номинальное напряжение, но данная маркировка может находиться и в другом месте, это не имеет особого значения. Что касается самой схемы, то единицей на ней отмечен трансформатор, за ним идет два расцепителя. 2 – электромагнитный (защищает от короткого замыкания), 3 – тепловой (разрывает цепь при перегрузках). Тестовая кнопка, выделенная номером 4, позволяет вручную проверить работоспособность, это рекомендуется делать ежемесячно. 5 пунктом идет усилитель, точнее его плата, а 6-й это реле, управляющее дифавтоматом.

Схема достаточно простая и понятная

  1. На пятой позиции указано, при каких температурах гарантируется нормальная работа оборудования. Чаще всего производители маркируют нижний порог, в нашем случае это -25 градусов, для наглядности цифру заключают в силуэт снежинки. Это позволяет отличить дифавтоматы, которые можно ставить в неотапливаемых помещениях от тех, что следует применять только в тепле.

  2. Под шестым пунктом идут элементы сертификации. Если оборудование отечественное, то в правой части будет символ, подтверждающий, что дифавтомат соответствует требованиям ГОСТ Р 129. Маркировка может быть нескольких видов, главное — ее наличие. Чуть ниже находится код, по которому с помощью специальной таблицы или программы можно выяснить, кем был выдан сертификат соответствия.

    Правее расположен символ, подтверждающий, что товар имеет сертификат пожарной безопасности, там также часто наносят буквенно-цифровой код. У дифавтомата АВВ маркировка этого пункта будет отличаться, как и у другого импортного оборудования, так как за рубежом свои стандарты.

  3. Этот пункт обозначаетне только марку, но и подсказывает характеристики работы оборудования. Буква «С» говорит, при каком кратковременном показателе тока, превышающем номинальное значение, дифавтомат не будет выключаться. В нашем случае превышение может быть пятикратным, а расцепитель сработает, если скачток не снизится на протяжении полутора секунд. Цифра 16 подсказывает номинальный показатель тока в сетях, для которых предназначена данная модель.

  4. На восьмой позиции, обозначенной значком «дельта», указано значение отключающего дифференциального тока в Амперах. Среди электриков этот показатель называют уставка.

На дифавтоматах Шнайдер маркировки намного меньше, но все основные данные там тоже есть

Другие особенности

При выборе нужно учитывать такие параметры как габаритные размеры, чтобы оборудование уместилось в щитке. Это особенно важно, если пространство ограничено. Также может иметь значение тип крепления к шине, хотя чаще всего он стандартный и проблем с монтажом не возникает.

Чтобы подключить дифавтомат правильно, стоит разобраться с контактами, в оборудовании для однофазных сетей их по два сверху и снизу. Фаза присоединяется к «L», а нулевой провод к «N».

Вопрос-ответ

Зачем ставить дифавтомат на каждую линию, если можно сэкономить и подключить УЗО на несколько ответвлений?

Это предпочтительнее из соображений безопасности, так как каждая линия получит собственную защиту.

Необходимо ли мне ставить дифавтоматы, если все светильники и розетки с заземлением?

Да, это оборудование включать в систему нужно как дополнительный элемент безопасности, который сообщит об утечке тока.

Как проверять дифавтомат?

Раз в месяц следует нажать на кнопку «тест» и удерживать ее 2-3 секунды. Оборудование должно отключиться со щелчком тумблера. Если этого не произошло, необходимо менять узел.

А почему не поставить просто УЗО?

В этом случае придется расположить рядом еще и автоматический выключатель, защищающий от замыканий и перегрузок. Места в щите потребуется больше, а затраты на два отдельных элемента окажутся выше.

Какие дифавтоматы подбирать для квартиры?

Все зависит от помещения и оборудования, установленного там. Так, для кухни, где много мощных приборов больше подойдут модели с током утечки в 32 мА. А линию ванной комнаты лучше оснастить чувствительным оборудованием на 10 мА.
