Маркировка электроавтоматов. Маркировка автоматических выключателей: расшифровка и характеристики

Что означают буквы и цифры на корпусе автоматического выключателя. Как расшифровать маркировку автомата. Какие бывают классы и характеристики автоматических выключателей. На что обратить внимание при выборе автомата.

Основные элементы маркировки автоматических выключателей

Маркировка автоматического выключателя содержит важную информацию о его характеристиках и области применения. Основные элементы, которые можно увидеть на корпусе автомата:

• Модель или серия
• Производитель
• Номинальный ток
• Номинальное напряжение и частота
• Отключающая способность
• Характеристика срабатывания
• Число полюсов

Разберем подробнее, что означают эти параметры и как их правильно интерпретировать при выборе автоматического выключателя.

Расшифровка маркировки номинального тока

Номинальный ток — это один из ключевых параметров автоматического выключателя. Он показывает, какой максимальный длительный ток может пропускать автомат без срабатывания.

Обычно номинальный ток указывается крупными цифрами на лицевой стороне автомата, например: 16, 25, 32, 40, 63 А и т.д.

Важно понимать, что это значение действительно для нормальных условий эксплуатации, указанных производителем. При повышенной температуре окружающей среды номинальный ток автомата может снижаться.

Классы токовых характеристик автоматов

Характеристика срабатывания автоматического выключателя определяет, при каком превышении номинального тока и как быстро он сработает. Различают следующие основные классы:

Класс B

Автоматы класса B срабатывают при токе 3-5 In в течение 5-20 секунд. Применяются для защиты бытовых приборов и осветительных цепей.

Класс C

Автоматы класса C срабатывают при токе 5-10 In в течение 1-10 секунд. Используются для защиты силовых цепей и электродвигателей с небольшими пусковыми токами.

Класс D

Автоматы класса D срабатывают при токе 10-14 In в течение 1-10 секунд. Применяются для защиты мощных электродвигателей с большими пусковыми токами.

Номинальное напряжение и частота

На корпусе автоматического выключателя обязательно указывается номинальное напряжение, на которое он рассчитан. Типичные значения для бытовых и промышленных сетей:

• 230/400 В — для однофазных и трехфазных сетей 50 Гц
• 400 В — для трехфазных сетей 50 Гц
• 690 В — для промышленных трехфазных сетей

Частота сети также указывается на автомате, обычно это 50 Гц или 50/60 Гц.

Отключающая способность автоматических выключателей

Отключающая способность — это максимальный ток короткого замыкания, который автомат способен безопасно отключить. Измеряется в кА (килоамперах) и обозначается буквой Icn.

Типичные значения отключающей способности бытовых автоматов:

• 4,5 кА — для стандартных бытовых сетей
• 6 кА — для усиленных бытовых и легких промышленных сетей
• 10 кА и выше — для мощных промышленных сетей

Чем выше отключающая способность, тем надежнее защита при коротких замыканиях.

Число полюсов автоматического выключателя

Число полюсов показывает, сколько проводников защищает автомат:

• 1P — однополюсный, для однофазных цепей
• 2P — двухполюсный, для однофазных цепей с защитой нейтрали
• 3P — трехполюсный, для трехфазных цепей без нейтрали
• 4P — четырехполюсный, для трехфазных цепей с нейтралью

Выбор числа полюсов зависит от типа защищаемой цепи и требований электробезопасности.

Дополнительные обозначения на автоматических выключателях

Кроме основных параметров, на корпусе автомата могут присутствовать дополнительные обозначения:

• Знак соответствия техническим регламентам (EAC)
• Степень защиты корпуса (IP20, IP40 и т.д.)
• Климатическое исполнение (УХЛ4, Т3 и др.)
• Категория применения (AC-22B, DC-22A и т.п.)

Эти обозначения дают дополнительную информацию об условиях эксплуатации и области применения автоматического выключателя.

Как правильно выбрать автоматический выключатель?

При выборе автоматического выключателя необходимо учитывать следующие факторы:

1. Номинальный ток нагрузки
2. Тип защищаемой цепи (освещение, розетки, двигатели)
3. Характеристику срабатывания (B, C, D)
4. Отключающую способность
5. Число полюсов
6. Условия эксплуатации (температура, влажность)

Правильно подобранный автоматический выключатель обеспечит надежную защиту электрооборудования и безопасность людей.

Особенности маркировки автоматов разных производителей

Хотя основные принципы маркировки автоматических выключателей стандартизированы, у разных производителей могут быть свои особенности:

ABB

Автоматы ABB часто имеют дополнительную цветовую маркировку рычага в зависимости от характеристики срабатывания: — Синий — характеристика B — Красный — характеристика C — Зеленый — характеристика D

Schneider Electric

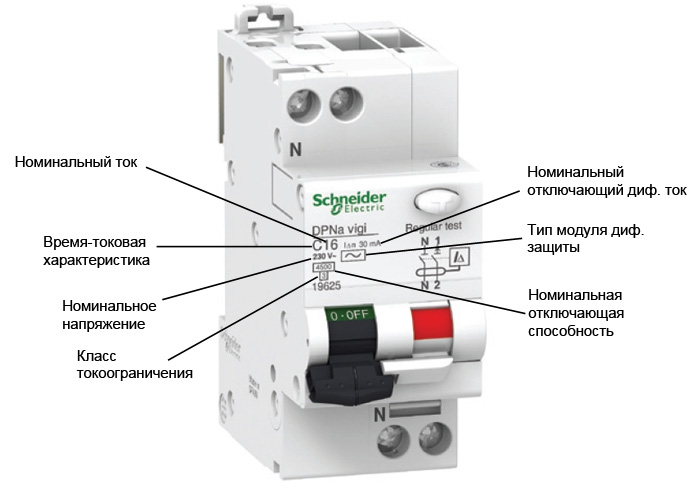

На автоматах Schneider Electric может присутствовать маркировка Vigi, означающая наличие встроенной дифференциальной защиты.

IEK

Автоматы IEK часто имеют дополнительную маркировку ВА47 в начале обозначения, указывающую на серию.

При выборе автоматического выключателя важно внимательно изучить его маркировку и сопоставить характеристики с требованиями конкретной электроустановки.

Заключение

Правильная расшифровка маркировки автоматических выключателей позволяет:

• Точно определить характеристики устройства
• Выбрать оптимальный автомат для конкретной цепи
• Обеспечить надежную защиту электрооборудования
• Повысить безопасность эксплуатации электроустановок

Внимательное изучение маркировки и учет всех параметров при выборе автоматического выключателя — залог надежной и безопасной работы электрической сети.

Маркировка автоматических выключателей («автоматов»)

 При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.

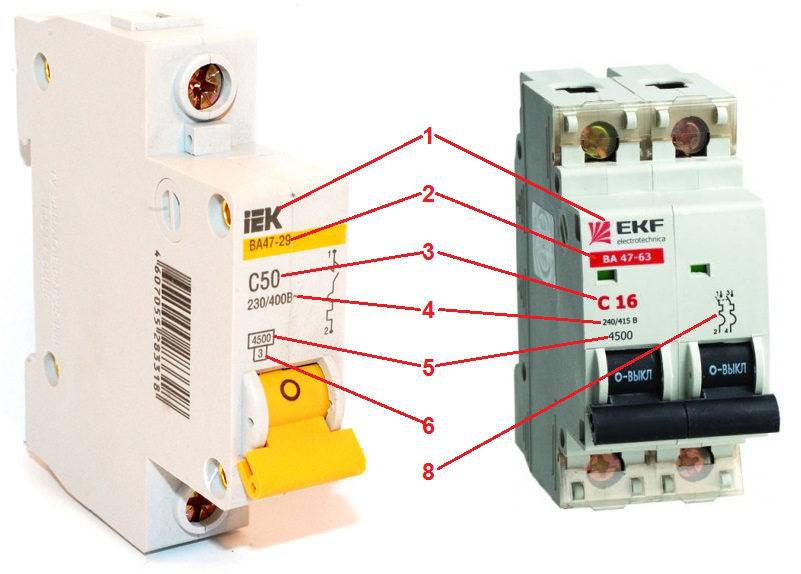

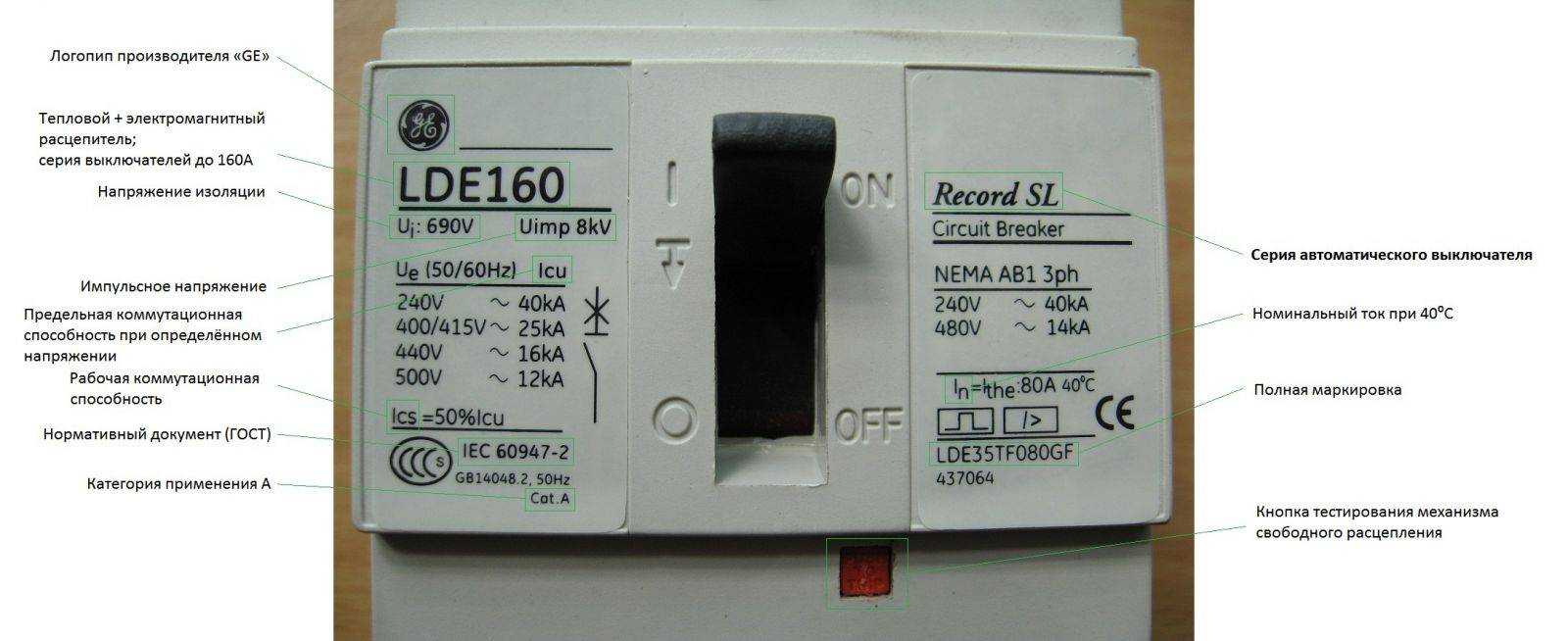

Маркировка автоматических выключателей по ГОСТ

 Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.
2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.

Маркировка автоматических выключателей ABB

Автоматические выключатели ABB имеют схожую маркировку с незначительными отличиями. Маркировка для автоматических выключателей ABB приведена ниже.

Возможно вас также заинтересует статья «Маркировка устройств защитного отключения (УЗО)».

• Назад
• Вперёд

Автоматические выключатели в Украине. Классификация и маркировка — статьи от «Pro100kabel».

Существует много разновидностей автоматических выключателей. Необходимость их расшифровки существует в соответствии с особенностями применения. В быту они часто называются –«автоматы». Основная функция — защита электропроводки от перепадов напряжения и в случаях возникновения других аварийных ситуаций. Знание сокращений и расшифровки маркировки, указанной на корпусе автомата может помочь определиться с выбором.

Расшифровка маркировки

По внешнему виду можно судить о пропускной способности и количеству фаз данного автомата. Но определить, на какой ток он рассчитан нельзя.

Точное значение по применению можно найти на маркировке, нанесенной на корпус автомата:

• Модель или серия
• Наименование производителя
• Величина номинального тока
• Характеристика номинального напряжения и частоты
• Показатели времени и тока
• Особенности внутренней схемы автомата

В Украине пользуются популярностью такие производители автоматов, как

• ABB;
• IEK;
• E-next;
• Schneider.

Логотип производителя обычно указан на передней стороне корпуса изделия.

Предпочтения отдаются, в зависимости от ценовой политики заказчика. Считается, что немецкая автоматика отличается большей долговечностью и выносливостью.

Серийный номер

Заводская маркировка, или проще серийный номер автоматов поможет с точностью найти полную документацию об автомате со всеми техническими характеристиками и особенностями модели. Серию чаще всего можно найти под логотипом изделия.

Показатели номинального тока

Главным критерием в выборе автомата для определенного участка есть показатель номинального тока, это суммарное значение тока, которое может выдержать автомат за определенный период времени.

В зависимости от планируемых в дальнейшем нагрузок, в жилых помещениях обычно используют от 16 до 32 А.

Характеристика ограничения тока (1,2,3 класс)

Показатели указывают на верхний предел нормы короткого замыкания, или допустимый ток короткого замыкания (К3), при котором автомат отключится, разомкнет электрическую цепь и обесточит все подключенные приборы, тем самым защитив их от возгорания или поломок.

Существует 3 класса ограничения тока, которые указывают на временной интервал в миллисекундах, в течение которого автомат выключается после возникновения аварийной ситуации

• 1 — более 10 мс
• 2 — от 6до 10мс
• 3 — от 2,5 до 6 мс

Класс ограничения тока	Время протекания, мс
1	Больше 10
2	6-10
3	2.5-6

Токо — временная характеристика

Эта характеристика является также особо важной при выборе автомата. При превышениях номинального тока автоматический выключатель размыкается и ток перестает течь по проводам. Именно от время-токовой характеристики зависит при каком превышении тока и как быстро разъединится выключатель.

Автоматы класса В

Скорость срабатывания прибора этого класса составляет от 5 до 20 секунд. Показатель тока составляет при этом 3-5 номинальных единицы измерения. Этот класс применяется для защиты бытовых приборов от перенапряжения и других аварийных факторов. Чаще всего устанавливается в жилых помещениях.

Автоматы класса С

Срабатывает через 1 – 10 секунд при 5 – 10 единицах номинального тока. Более всего применяется во время строительства, также иногда в промышленности. Однако для широкой промышленности считается слабым. Также применяется для защиты общих электросетей в жилых помещениях.

Автоматы класса D

Данная категория уже применяется в разных отраслях промышленности, при строительстве. Используются чаще всего для защиты электродвигателей и также трехфазных устройств. Время и скорость срабатывания автомата от 1 до 10 секунд при токе, кратном 10-14. Применяются для защиты от различных негативных факторов чаще всего в промышленности.

Напряжение и частота

Обычно, на корпусе автомата указывают и номинальное напряжение, на которое он рассчитан. Точная маркировка нужна для целесообразного использования автоматов по назначению (см. пример маркировки и расшифровка):

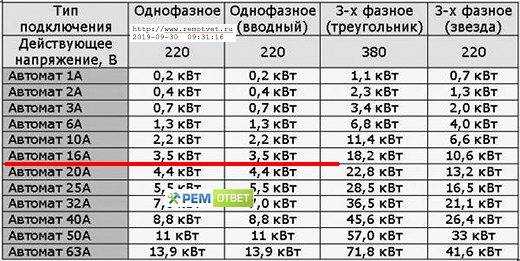

Ниже приведена таблица соответствия автоматических выключателей потребляемым приборам

Маркировка CE Руководство по электрооборудованию

Электрическое оборудование, продаваемое в Великобритании и Европе, должно иметь маркировку CE в соответствии с Директивой по низковольтному оборудованию (обычно сокращается до «LVD»). Директива применяется к электрическому оборудованию, которое работает от 50 до 1000 вольт переменного тока или от 75 до 1500 вольт постоянного тока, и применяется к новому оборудованию, которое впервые размещается на рынке. Электрическое оборудование для собственного использования должно соответствовать требованиям безопасности Директивы, но не должно иметь маркировку СЕ, если только позднее оборудование не будет размещено на рынке (т. е. оборудование продается или сдается в аренду).

Маркировка CE Электрооборудование для европейского рынка является обязательным с 1997 года, а действующая Директива (2014/35/ЕС) вступила в силу 20 апреля 2016 года, заменив собой заменившую Директиву 2006/95/ЕС. LVD устанавливает цели безопасности для оборудования в указанных диапазонах напряжения. Директива также устанавливает оборудование и явления, которые исключены из Директивы.

Некоторые ключевые моменты, касающиеся оборудования, входящего и не входящего в перечень:

• Оборудование, предназначенное для связи по радиоволнам и подпадающее под действие Директивы по радиооборудованию (заменяющей Директиву R&TTE). Эта директива понижает нижний предел напряжения до 0 вольт (как для диапазонов переменного, так и постоянного тока).
• Медицинские устройства не подпадают под действие LVD, поскольку Директива по медицинским устройствам содержит собственные требования по электробезопасности
• Электрические машины не должны декларировать LVD в Директиве по машинному оборудованию. В то время как действующая Директива по машинному оборудованию требует Целей безопасности LVD, европейские рекомендации гласят, что в Декларации по машинному оборудованию не должно быть указано LVD 9. 0010
• Конкретные электрические машины, работающие в диапазонах напряжения LVD, могут быть исключены из Директивы по машинному оборудованию, если они подпадают под одну из шести категорий (бытовые, информационные, аудио- и видеотехника, обычная офисная техника, низковольтные переключатели/механизмы управления). и электродвигатели). Такое оборудование должно иметь маркировку CE согласно LVD.

Директива по низковольтному оборудованию была заменена 20 апреля 2016 г. на 2014/35/ЕС, поэтому с этой даты во всех новых декларациях должен указываться новый номер Директивы.

Требования соответствия

В Директиве предусмотрен единственный путь к соответствию электрического оборудования, входящего в сферу ее применения, который показан ниже: неуклюжи и слишком открыты для интерпретации, чтобы позволить им оценивать свою продукцию непосредственно в соответствии с требованиями. Однако существует очень хороший список гармонизированных стандартов, таких как EN 60335-1 для бытовых и аналогичных приборов или EN 609. 50-1 для информационно-технического оборудования, чтобы обеспечить лучшее решение для достижения Целей безопасности Директивы.

После того, как производитель выполнил эти задачи и обнаружил, что электрическое оборудование соответствует всем этим требованиям, оно может считаться имеющим маркировку СЕ и готово к выпуску на рынок.

Как мы можем помочь

Ассоциация маркировки СЕ ежедневно помогает производителям, импортерам и пользователям электрооборудования, и мы предлагаем ряд услуг для удовлетворения ваших потребностей. Мы можем взять на себя некоторые или все задачи с помощью наших служб соответствия или мы можем помочь внедрить знания внутри компании с помощью наших услуг по обучению и консультированию. Вот некоторые из предлагаемых услуг:

• Испытания и оценки электробезопасности в соответствии с гармонизированными стандартами (включая EN 60335, EN 60950, EN 61010 и другие)
• Провести оценку риска в соответствии с требованиями Директивы (и стандартов электробезопасности)
• Составление технического файла
• Корпоративное или общественное обучение Директиве по низковольтному оборудованию
• Консультации по соответствующим директивам, таким как WEEE, RoHS и ErP

Для получения дополнительной поддержки по маркировке СЕ в соответствии с Директивой по низковольтному оборудованию или для того, чтобы узнать, как мы можем вам помочь, позвоните нам по телефону 01564 792349 или заполните онлайн-форму запроса.

Объяснение паспортной таблички и номинальных характеристик двигателя — артикулы

Электродвигатель — это рабочая лошадка, которая преобразует электрическую энергию в механическую, используя принципы электромагнетизма. Эти вращающиеся машины используются почти во всех формах современной жизни, от простых бытовых приборов до крупных промышленных объектов и производственных предприятий.

Детские игрушки, пылесосы, вентиляторы, электроинструменты, электромобили, механические насосы, лифты и грузовые поезда — вот лишь несколько примеров широкого спектра применений, в которых вы найдете электродвигатель той или иной формы. Магнитные поля, создаваемые электрическими зарядами, являются движущей силой двигателей, создающих крутящий момент, необходимый для выполнения полезной работы.

При таком разнообразии применений двигателей и большом разнообразии электрических систем, которые их приводят в действие, неудивительно, что существует множество различных номинальных характеристик и рабочих характеристик, которые необходимо учитывать при выборе электродвигателя для конкретной цели. приложение.

Стремясь стандартизировать эти основные характеристики и рабочие параметры двигателя, Национальная ассоциация производителей электрооборудования (NEMA) взяла на себя инициативу по определению этих номиналов в стандарте NEMA MG-1. Рабочие характеристики, определенные в этом стандарте, закодированы на паспортной табличке двигателя во время изготовления, чтобы помочь конечному пользователю сориентироваться в безопасном и надежном применении.

Национальный электротехнический кодекс определяет требуемую маркировку для обычных двигателей в разделе 430.7(A) NEC для безопасной установки и эксплуатации в определенных условиях. Когда дело доходит до испытаний и технического обслуживания электродвигателей, четкое понимание этих номинальных значений имеет первостепенное значение для определения процедур испытаний и ожидаемых значений испытаний для конкретной машины.

В этой статье мы объясняем маркировку, указанную в NEC, а также другие общие термины и характеристики, указанные на паспортных табличках двигателей.

Пример паспортной таблички электродвигателя. Фото: North American Electric

Паспортные данные двигателя

• Производитель
• Номинальное напряжение
• Ток полной нагрузки (FLA)
• Номинальная частота и количество фаз
• Синхронная скорость
• Номинальная скорость при полной нагрузке
• Слип
• Лошадиная сила (л.с.)
• КПД двигателя
• Сервис-фактор
• Номинальное превышение температуры, класс системы изоляции и номинальная температура окружающей среды
• Рейтинг времени
• Кодовая буква или ампер с заблокированным ротором
• Буквенный код дизайна
• Ток возбуждения и напряжение
• Обмотка
• Термически защищенный
• Тип корпуса
• Размер корпуса
• Напряжение нагревателя

Производитель

Указывает, какая компания произвела двигатель, и обычно включает адрес компании и страну происхождения. Производитель обычно имеет конкретную модель или заводской номер, связанный с двигателем.

Номинальное напряжение

Указывает рабочее напряжение, необходимое для оптимальной работы, как это предусмотрено производителем двигателя. Вращающиеся машины обычно проектируются с допуском 10% для напряжения выше и ниже номинального значения, указанного на паспортной табличке.

Допустимое отклонение напряжения обычно не указывается на двигателе, что может ввести в заблуждение тех, кто не знаком с этим значением. Ожидается, что двигатель с номинальным напряжением 460 В, указанным на паспортной табличке, будет работать в диапазоне от 414 В до 506 В. Двигатель на 230 вольт может работать в диапазоне от 207 до 253 вольт.

Некоторые двигатели могут работать с более чем одним напряжением, и эта возможность будет указана на паспортной табличке. Двойное номинальное напряжение позволяет разделить обмотки статора пополам для использования либо в последовательном, либо в параллельном соединении.

Важно отметить, что многие другие характеристики, указанные на паспортной табличке, такие как коэффициент мощности, эффективность, крутящий момент и ток, действительны только при номинальном напряжении и частоте.

Ток полной нагрузки (FLA)

По мере увеличения подключенной нагрузки и требуемого крутящего момента электродвигателя сила тока, необходимая для питания двигателя, также увеличивается. Ток полной нагрузки (FLA) — это максимальный ожидаемый ток, потребляемый двигателем при работе с максимальным крутящим моментом и максимальной мощностью.

Фирменная табличка FLA является очень важным параметром, который используется для выбора правильного размера провода, пускателя двигателя и устройств защиты от перегрузки, необходимых для обслуживания и защиты двигателя. Для многоскоростного двигателя ток полной нагрузки указан только для максимальной скорости.

Чтобы рассчитать падение напряжения в цепи двигателя, возьмите сопротивление цепи питания и умножьте на FLA двигателя. Для определения падения напряжения в процентах разделите ранее полученное значение на напряжение питания холостого хода и умножьте на 100%.

Номинальная частота и число фаз (двигатели переменного тока)

Частота энергосистемы означает, сколько раз волна синусоидального напряжения переменного тока повторяет одну и ту же последовательность значений в течение заданной единицы времени. В США и Канаде частота энергосистемы составляет 60 Гц.

В других частях мира частота может быть либо 50 Гц, либо 60 Гц. Количество фаз зависит от того, подключен ли двигатель к одному проводнику под напряжением и нейтрали (однофазный) или к трем проводникам под напряжением (трехфазный).

Синхронная скорость

Скорость, с которой работает вращающееся поле внутри двигателя, зависит от частоты входной мощности и количества электрических магнитных полюсов внутри. Это называется синхронной скоростью, которая не зависит от скорости выходного вала.

Синхронная скорость = количество циклов (Гц) x 60 (секунд в 1 мин) x 2 (импульсы цикла) / количество полюсов.

Например, четырехполюсный двигатель без подключенной нагрузки будет иметь синхронную скорость 1800 об/мин при 60 Гц и синхронную скорость 1500 об/мин при 50 Гц. Если двигатель предназначен для работы на разных скоростях при управлении частотно-регулируемым приводом (ЧРП), диапазон входной частоты должен быть указан на паспортной табличке.

Номинальная скорость при полной нагрузке

Для двигателя почти невозможно достичь синхронной скорости, потому что даже ненагруженному двигателю все еще приходится преодолевать некоторую форму трения. По мере увеличения нагрузки двигателя требуется более высокий крутящий момент, что подразумевает снижение числа оборотов в минуту.

Номинальная скорость при полной нагрузке — это фактическое значение об/мин, указанное на паспортной табличке двигателя. Термин «скольжение» относится к разнице между синхронной скоростью и фактической скоростью при полной нагрузке (также называемой асинхронной скоростью или скоростью скольжения).

Скольжение

Разница между синхронной скоростью магнитного поля электродвигателя и скоростью вращения вала является скольжением — измеряется в об/мин или частоте. Скольжение обычно выражается как отношение скорости вращения вала к скорости синхронного магнитного поля.

Скольжение увеличивается с нагрузкой, обеспечивая больший крутящий момент. Чтобы рассчитать скольжение двигателя в процентах, вычтите асинхронную скорость из синхронной скорости, затем разделите на синхронную скорость и умножьте на 100.

Скольжение = ((синхронная скорость – фактическая скорость) / синхронная скорость ) x 100

Используя приведенную выше формулу, двигатель со скоростью вращения 1400 об/мин и синхронной скоростью 1500 об/мин будет иметь скольжение 6,7%

Когда ротор не вращается, скольжение составляет 100 %. Проскальзывание при полной нагрузке варьируется от менее 1 % в двигателях высокой мощности до более 5-6 % в двигателях малой мощности.

Лошадиная сила (л.

с.)

Наиболее простой и распространенной оценкой электродвигателя является его мощность в лошадиных силах, которая была первоначально принята в конце 18-го века шотландским инженером Джеймсом Уаттом, который хотел сравнить мощность паровых двигателей с мощностью упряжных лошадей.

Этот термин был создан, чтобы помочь клиентам лучше понять, какую работу могут производить паровые двигатели. Позже он был расширен за счет включения выходной мощности других типов поршневых двигателей, а также турбин, электродвигателей и другого оборудования.

Мощность на валу — это мера номинальной механической мощности двигателя. Выражается как его способность создавать крутящий момент, необходимый для нагрузки при номинальной скорости.

HP = (крутящий момент) x (скорость) / 5250. Крутящий момент выражается в фунтах-футах, а скорость выражается в об/мин.

Для электродвигателя одна лошадиная сила эквивалентна 746 ваттам электроэнергии и является стандартной номинальной мощностью в Соединенных Штатах. В Европе мощность двигателя в киловаттах стала стандартной.

1 л.с. = 746 Вт. Двигатель мощностью 100 л.с. будет производить 74,6 кВт электроэнергии. NEC требует, чтобы номинальная мощность в лошадиных силах была указана на заводской табличке для двигателей мощностью более 1/8 л.с.

КПД двигателя

Указание того, сколько электроэнергии, подаваемой на двигатель, преобразуется в механическую энергию выходного вала. Выражается в процентах. Оставшаяся тепловая энергия, не преобразованная в механическую энергию, теряется в основном в виде тепла, которое может повредить изоляцию двигателя.

Эффективность определяется как выходная мощность, деленная на входную мощность, выраженная в процентах: (Выходная/Входная) × 100.

Потери в двигателе из-за нагрева могут существенно повлиять на эффективность. Существует пять различных типов потерь двигателя:

1. Потери в сердечнике: Энергия, необходимая для намагничивания сердечника, и потери на вихревые токи в сердечнике статора.
2. Потери в статоре: I ² R Нагрев статора за счет протекания тока в обмотках статора.
3. Потери ротора: I ² нагрев стержней ротора при протекании индуцированного тока
4. Потери на трение и ветер: Подшипник и трение воздуха на валу ротора и охлаждающем вентиляторе.
5. Потери на паразитную нагрузку: Потоки реактивного сопротивления утечки, индуцированные током нагрузки.

Первые три категории (сердечник, статор и ротор) обычно составляют более 80% общих потерь двигателя.

Сервис-фактор

Эксплуатационный коэффициент двигателя (SF) является мерой периодической перегрузочной способности, при которой двигатель может работать без перегрева или другого повреждения двигателя, когда на двигатель подается номинальное напряжение и частота.

Двигатели, постоянно работающие с эксплуатационным коэффициентом выше 1, будут иметь меньший ожидаемый срок службы по сравнению с двигателями, работающими при номинальной мощности, указанной на паспортной табличке.

Пример: двигатель мощностью 1 л.с. с эксплуатационным коэффициентом 1,15 может работать с мощностью 1,15 л.с. без перегрева (1×1,15)

Номинальное превышение температуры, класс изоляционной системы и номинальная температура окружающей среды

NEMA определяет допустимое превышение температуры для двигателей, работающих при полной нагрузке и эксплуатационном коэффициенте, если применимо. Спецификация стандартизирована для температуры окружающей среды 40°C или 104°F для всех классов изоляции.

Каждый класс изоляции имеет максимальное превышение температуры обмотки двигателя и максимальную номинальную температуру. Кроме того, указано повышение температуры в горячих точках, которое относится к обмоткам двигателя, окруженным другими обмотками.

Допустимое повышение температуры при полной нагрузке для двигателей с эксплуатационным коэффициентом 1,0

• Изоляция класса A – 60°C, 5°C точка перегрева
• Изоляция класса B – 80°C, точка перегрева 10°C
• Изоляция класса F – 105°C, точка перегрева 10°C
• Изоляция класса H – 125°C, горячая точка 15°C

Допустимое превышение температуры при эксплуатационном коэффициенте для двигателей с эксплуатационным коэффициентом 1,15

• Изоляция класса A – 70°C
• Изоляция класса B – 90°C
• Изоляция класса F — 115°C

Максимальная температура изоляции обмотки двигателя

• Изоляция класса А – 105°C
• Изоляция класса B – 130°C
• Изоляция класса F – 155°C
• Изоляция класса H — 180°C

Пример: Для изолированного двигателя класса F с эксплуатационным коэффициентом 1,0 добавьте допустимое повышение NEMA на 105 °C к эталонной температуре 40 °C, чтобы получить максимальную рабочую температуру двигателя (105 + 40 = 145 °C).

Максимальная номинальная температура, указанная NEMA, выше допустимого повышения температуры, чтобы обеспечить запас для температуры «горячей точки» обмотки, в данном случае 10°C для машины класса F.

Двигатели класса F традиционно используются в большинстве промышленных применений. С ростом использования приводов переменного тока с регулируемой скоростью (VFD) и связанным с этим нагревом, вызванным гармониками, создаваемыми этими приводами, класс H стал гораздо более распространенным.

Номинальное время работы

Электродвигатели имеют рейтинг времени, который показывает, как долго они могут работать при номинальной нагрузке и температуре окружающей среды. Стандартные двигатели рассчитаны на непрерывный режим работы, который можно эксплуатировать круглосуточно (24 часа в сутки, 7 дней в неделю) без перерыва.

В зависимости от применения некоторые двигатели могут быть рассчитаны только на кратковременную работу. Двигатели с сокращенным сроком службы могут быть изготовлены в более легкой конструкции, поэтому их цена ниже, чем у двигателей, рассчитанных на непрерывный режим работы.

Примером двигателя повторно-кратковременного режима может служить привод клапана. Во многих случаях механические клапаны периодически открываются и закрываются, в отличие от двигателя насоса, который может работать в течение многих часов или дней подряд.

Время работы электродвигателя обычно выражается в минутах. Некоторыми примерами рейтингов времени являются 5, 15, 30, 60 минут прерывистого режима.

Кодовая буква или ампер при заторможенном роторе

Электродвигатели обычно имеют большой пусковой ток, связанный с ними, когда они запускаются с их полным номинальным напряжением, приложенным к обмоткам. Во многих случаях этот пусковой ток во много раз превышает значение тока полной нагрузки.

Значение заблокированного ротора важно, поскольку большой пусковой ток может снизить напряжение, подаваемое на двигатель, что может повлиять на другое оборудование в той же цепи. Пониженное напряжение и пускатели двигателя по схеме «звезда-треугольник» могут помочь ограничить этот пусковой ток путем подачи на двигатель меньшего напряжения в течение короткого периода времени, пока двигатель не наберет скорость, прежде чем подавать полное номинальное напряжение.

Заблокированный ротор означает количество кВА на л.с., которое будет потребляться, когда ротор заблокирован. Кодовые буквы для этого рейтинга будут варьироваться от A до V, при этом двигатели класса A имеют наименьшую номинальную мощность в кВА, а двигатели с кодом V — наибольшую.

Стандартные номинальные значения тока блокировки можно найти в статье 430 NEC. Это значение требуется, если двигатель переменного тока мощностью 0,5 л.с. или более. На многофазных двигателях с фазным ротором буквенное обозначение обычно не указывается.

Буквенный код конструкции

Электродвигателям присваивается буквенный код конструкции, указанный NEMA, который определяет характеристики крутящего момента и тока двигателя. Некоторым машинам могут потребоваться двигатели с особыми характеристиками, обозначенными этим кодом.

• Код A — Нормальный пусковой момент, высокий пусковой ток
• Код B — Нормальный пусковой момент, низкий пусковой ток
• Код C — Высокий пусковой момент, низкий пусковой ток
• Код D – Высокий пусковой момент, низкий пусковой ток, высокое скольжение

Определения букв конструкции двигателя можно найти в ANSI/NEMA MG 1-1993, Двигатели и генераторы, часть 1, определения, и в IEEE 100-1996, Стандартный словарь электрических и электронных терминов. Двигатели NEMA Code B являются наиболее широко используемым типом двигателей и могут запускать широкий спектр промышленных нагрузок.

Буквенные коды конструкции электродвигателя. Фото: TestGuy.

Ток и напряжение возбуждения

Для синхронных двигателей с возбуждением от постоянного тока номинальные ток возбуждения и напряжение указаны на паспортной табличке.

Обмотка

Тип конструкции обмотки, используемой для электродвигателя, такой как прямой шунт, стабилизированный шунт, составной или последовательный, если двигатель постоянного тока.

Термозащита

Двигатели, оснащенные термозащитой, указаны на табличке с пометкой «Тепловая защита» или «T.P.» Этот тип защиты отключает питание двигателя, если двигатель перегревается из-за перегрузки или невозможности запуска. Питание возобновляется после того, как двигатель остынет до приемлемой температуры.

Тип корпуса

Часто обозначаемый как «ENCL» на заводской табличке, тип корпуса определяет степень защиты двигателя от рабочей среды и метод охлаждения. Стандартные типы кожухов двигателя включают:

Открытая защита от капель (ODP) — подходит только для чистых и сухих помещений.

Полностью закрытый с вентиляторным охлаждением (TEFC) — обычно используется на открытом воздухе и в грязных местах, но не является воздухонепроницаемым или водонепроницаемым. Количество воды и наружного воздуха, попадающих в двигатель, не влияет на его работу.

Полностью закрытый невентилируемый (TENV) — используется в местах, подверженных воздействию сырости или грязи, и не оснащен вентилятором для охлаждения. Эти двигатели используют естественную конвекцию для охлаждения и не должны использоваться в опасных зонах или в местах с повышенной влажностью.

Полностью закрытый воздуховод (TEAO) — пыленепроницаемый корпус, предназначенный для воздуходувок и вентиляторов, установленных на валах. Двигатель должен быть установлен на самом валу по направлению воздушного потока.

Полностью закрытая мойка (TEWD) – предназначен для струй воды высокого давления и повышенной влажности. Этот тип корпуса является лучшим выбором для влажной среды.

Полностью закрытые, неблагоприятные и суровые условия окружающей среды – предназначены для неопасных сред с экстремальным присутствием влаги или химических веществ.

Взрывозащищенный (EXPL) – рассчитан на то, чтобы выдерживать внутренние взрывы определенных газов или паров, не допуская распространения взрыва во внешнюю атмосферу.

Опасные зоны (HAZ) — Общая классификация опасных зон. Эти двигатели подразделяются на классы, подразделения и группы.

Размер рамы

Размеры двигателя указаны по размеру рамы и определяют важные монтажные размеры, такие как схема установки отверстий для ног, диаметр вала и высота вала.

Напряжение нагревателя

Двигатели, используемые на открытом воздухе или в местах, где может образоваться конденсат, часто оснащаются нагревателями для предотвращения образования конденсата.
