Что такое импульсный трансформатор и как он работает
Импульсный трансформатор — это специальный тип трансформатора, предназначенный для передачи электрических импульсов с минимальными искажениями. Основные особенности импульсных трансформаторов:
- Способность передавать короткие электрические импульсы с крутыми фронтами
- Малые габариты и вес по сравнению с обычными трансформаторами
- Работа на высоких частотах (до сотен кГц и выше)
- Высокая электрическая прочность изоляции между обмотками
Принцип работы импульсного трансформатора основан на явлении электромагнитной индукции, как и у обычных трансформаторов. Однако конструкция и параметры оптимизированы для передачи коротких импульсов.
Особенности конструкции импульсных трансформаторов
Конструкция импульсных трансформаторов имеет ряд особенностей:
- Применение специальных магнитомягких материалов сердечника с малыми потерями на высоких частотах (ферриты, аморфные сплавы)
- Минимальное число витков обмоток для снижения паразитных параметров
- Специальные способы намотки обмоток для уменьшения межвитковой емкости
- Применение экранирования для снижения паразитных связей
- Высококачественная межобмоточная изоляция
Такая конструкция позволяет обеспечить минимальные искажения передаваемых импульсов.
Где применяются импульсные трансформаторы
Основные области применения импульсных трансформаторов:
- Импульсные источники питания
- Схемы управления силовыми полупроводниковыми приборами
- Радиолокационная техника
- Схемы передачи цифровых сигналов
- Системы зажигания двигателей
- Лазерная техника
- Ускорители заряженных частиц
Импульсные трансформаторы позволяют эффективно передавать сигналы управления и энергию в виде коротких мощных импульсов.
Преимущества и недостатки импульсных трансформаторов
Основные преимущества импульсных трансформаторов:
- Малые габариты и вес
- Высокий КПД
- Способность работать на высоких частотах
- Возможность передачи мощных импульсов
- Хорошая гальваническая развязка цепей
К недостаткам можно отнести:
- Более сложная и дорогая конструкция по сравнению с обычными трансформаторами
- Ограниченный диапазон рабочих частот
- Возможность насыщения сердечника на низких частотах
Несмотря на некоторые недостатки, импульсные трансформаторы незаменимы во многих современных электронных устройствах.
Параметры и характеристики импульсных трансформаторов
Основные параметры, характеризующие импульсные трансформаторы:
- Коэффициент трансформации
- Индуктивность намагничивания
- Индуктивность рассеяния
- Межобмоточная емкость
- Время нарастания импульса
- Спад вершины импульса
- Выброс на фронте импульса
Эти параметры определяют качество передачи импульсов и должны учитываться при выборе импульсного трансформатора для конкретного применения.
Типы импульсных трансформаторов
Импульсные трансформаторы можно разделить на несколько основных типов:
- Трансформаторы для передачи сигналов (малой мощности)
- Силовые импульсные трансформаторы
- Широкополосные импульсные трансформаторы
- Высоковольтные импульсные трансформаторы
Каждый тип оптимизирован для решения определенных задач — передачи сигналов, преобразования мощности, работы в широкой полосе частот или генерации высоковольтных импульсов.
Расчет и проектирование импульсных трансформаторов
Проектирование импульсных трансформаторов включает следующие основные этапы:
- Определение требуемых параметров трансформатора
- Выбор материала и конструкции магнитопровода
- Расчет числа витков и сечения проводов обмоток
- Определение способа намотки для минимизации паразитных параметров
- Расчет изоляции между обмотками
- Проверка полученных параметров на соответствие требованиям
Правильный расчет позволяет получить трансформатор с оптимальными характеристиками для конкретного применения.
Заключение
Импульсные трансформаторы играют важную роль во многих современных электронных устройствах. Их уникальные свойства позволяют эффективно передавать импульсные сигналы и мощность. Правильный выбор и применение импульсных трансформаторов дает возможность создавать компактные и высокоэффективные устройства в различных областях техники.
Маркировка импульсных трансформаторов | Отличия
Импульсные трансформаторыИмпульсные трансформаторы2 комментария к записи Импульсный трансформатор в чем отличие
Содержание:
У импульсного трансформатора (ИП) в отличии от обыкновенного силового трансформатора при одинаковой мощности намного меньше потерь и незначительные габаритные размеры полученные в следствии высокочастотного преобразования.
Основные отличия импульсного трансформатора:
- Размер — импульсного трансформатора обратно пропорционален его рабочей частоте.
- Работает трансформатор импульсный от обычного в другой частоте входного напряжения.
В настоящее время большинство блоков питания выполняют на импульсных трансформаторах. Здесь снижение затрат на производство, удешевление стоимости изделия, экономия размеров и веса.
Наиболее важной функцией и применением импульсных трансформаторов является стабилизация напряжения выхода в рабочем режиме.
Другой областью их применения является защита от короткого замыкания на нагрузке при холостом ходе, и защита от чрезмерного возрастания напряжения, а также перегрева устройств.
Система маркировки и расшифровки обозначений импульсных трансформаторов включает в себя следующие элементы:
- Первый – буква – Т,
- Второй – буква И (импульсный) или сочетание букв ИМ. Буква И соответствует трансформаторам с длительностью входного импульса от 0,5 до 100 мкс, а ИМ – от 0,02 до 100 мкс.
- Третий – число порядковый номер разработки.
Например: обозначение ТИ-5 – трансформатор импульсный с длительностью входного импульса от 0,5 до 100 мкс, номер разработки 5
Особенности конструкций импульсного трансформатора
Основной особенностью конструкции импульсных трансформаторов является малое число витков. Наиболее экономичными стали тороидальные устройства, а менее экономными – бронестержневые. См. Виды магнитопроводов
Цилиндрическая обмотка обладает свойством малой индуктивности рассеяния, имеет простую конструкцию и технологична в изготовлении.
Расположение и число слоев может быть различным, так же, как и схемы их соединений.
Виды обмоток импульсных трансформаторов
Спиральные
Применяются для трансформаторов с наименьшей индуктивностью рассеяния. Их применение целесообразно при автотрансформаторном подключении. Намотка производится тонкой и широкой фольгой или лентой.
Конические
Предназначены для снижения индуктивного рассеяния с незначительным повышением емкости обмоток. Их особенностью является толщина изоляции слоев, которая прямо зависит от напряжения между витками первичной и вторичной обмотки. Толщина изоляции повышается от начала к концу обмоток по линейной зависимости.
Цилиндрические
Имеют низкую индуктивность рассеяния, хорошую технологичность и простую конструкцию.
Потери энергии
Важной проблемой при создании конструкции импульсных трансформаторов является снижение потерь энергии и повышение его КПД.
Потери складываются из:
- Потери от гистерезиса.
- Магнитной вязкости.
- Некачественная изоляция.
- Вихревые токи.
Кроме простого расчета потерь, для магнитопровода используют высоколегированные марки стали. Это позволяет уменьшить потери и приблизить форму петли гистерезиса к форме прямоугольника. Такие материалы предназначены для обеспечения значительных параметров индукции.
Вихревые токи искусственно разъединяют. А также применяют конструкции магнитных систем с наибольшей магнитной проницаемостью. Такими способами добиваются стабильных параметров вихревого тока в магнитопроводе.
Применяемые материалы
Вид магнитного материала значительно влияет на показатели качества и работу импульсного режима. Материал изготовления сердечника магнитопровода оценивается по значениям величин, которые определяют качество свойств:
- Удельное сопротивление применяемых материалов прибора.
- Индукция насыщения.
- Возможность применения самых тонких листов стали или лент.
- Коэрцитивная сила.
Электротехническая сталь
Импульсные трансформаторы предпочтительно оснащать магнитопроводами, изготовленными из электротехнической стали марок от 3405 до 3425, которые имеют наиболее высокие значения индукции насыщения и низкие параметры коэрцитивной силы, а также наибольшее значение величины прямоугольности формы петли гистерезисного цикла. Такой материал в настоящее время приобрел большую популярность.
Пермаллой
Этот материал является прецизионным сплавом, обладающим магнито-мягкими свойствами. Он чаще всего состоит из железа и никеля, с добавлением легирующих элементов.
Ферриты
Другим очень востребованным материалом для изготовления импульсных трансформаторов, а точнее, его сердечника являются ферритовые материалы. Они имеют малую длительность трансформируемых импульсов. Такие магнитопроводы обладают повышенным удельным сопротивлением и не имеют потерь от вихревых токов. Они применяются для импульсных трансформаторов с интервалом импульсов, который измеряется несколькими наносекундами.
ИМПУЛЬСНЫЕ СИЛОВЫЕ ТРАНСФОРМАТОРЫ — Coretech
Стандартный ряд трансформаторов для импульсных источников электропитания
Каталог стандартных импульсных трансформаторов
скачать «Power pulse transformers» каталог а архиве /2710кБ/
Содержание каталога.
Трансформаторы на вертикальном каркасе сердечника типа EF16
1-6 Вт Один выход • 1-6 Вт Два выхода • 1-9 Вт Один выход (Для Tiny Switch) • 6-12 Вт Два выхода • 6-12 Вт Три выхода
Трансформаторы на вертикальном каркасе сердечника типа EEL19
10-18 Вт Два выхода • 10-18 Вт Пять выходов
Трансформаторы на горизонтальном каркасе сердечника типа EF20
12-24 Вт Два выхода • 12-24 Вт Три выхода
Трансформаторы на горизонтальном каркасе сердечника типа EF25
15-30 Вт Три/один выход
Трансформаторы на вертикальном каркасе сердечника типа EER28(ERL28)
30-60 Вт Четыре выхода
Трансформаторы на вертикальном каркасе сердечника типа ETD34
60-90 Вт Четыре выхода
Трансформаторы на горизонтальном каркасе сердечника типа ETD39
70-140 Вт Четыре выхода
Трансформаторы на горизонтальном каркасе сердечника типа ETD44
120-180 Вт Четыре выхода
Импульсные трансформаторы, изготовляемые по техническому заданию заказчика
Использование стандартного ряда трансформаторов зачастую становится невозможным из-за специфических требований к габаритам трансформатора, установочным размерам, количеству обмоток и пр.
Нашим предприятием предоставляется услуга изготовления трансформаторов по техническому заданию заказчика.
Для производства импульсных трансформаторов наиболее часто используют составные ферритовые сердечники типов EE, ETD, PQ, RM как с зазором, так и без зазора на центральном стержне.
Для того, чтобы заказать изготовление трансформаторов или других моточных узлов, обратитесь в наш отдел продаж.
Сотрудники нашего предприятия помогут Вам подобрать эффективные компоненты для Вашего моточного узла.

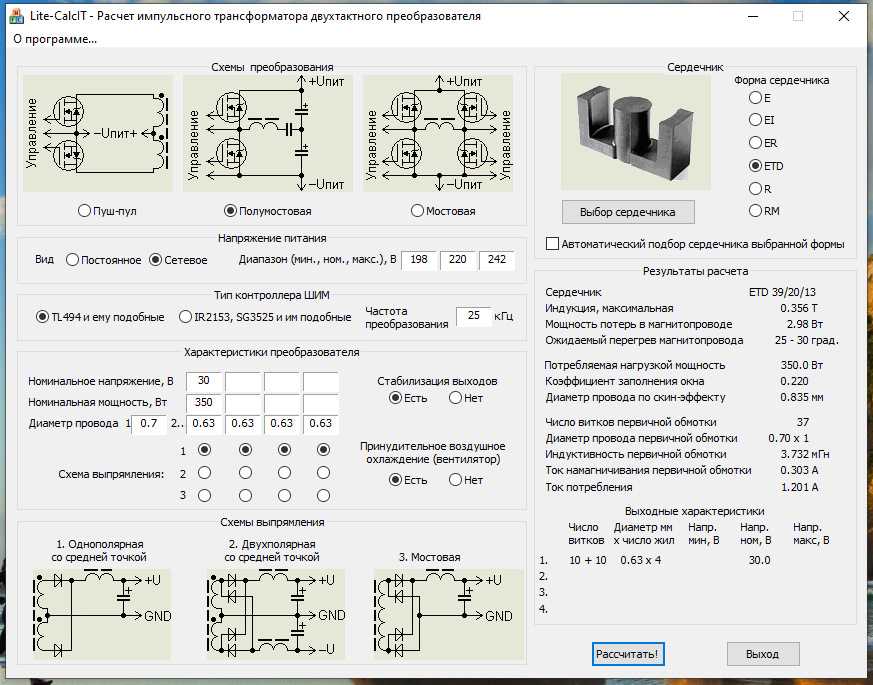

Для расчёта конструкции нового импульсного трансформатора многие конструктора используют программу PI Expert, которая распространяется бесплатно. С помощью этой программы осуществляется расчёт моточного узла и предлагается комплектация для его изготовления.
