Маркировка конденсаторов электролитических полярность. Маркировка и полярность электролитических конденсаторов: подробное руководство

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

A

. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В

. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки – емкость в пикофарадах (пф), а последняя цифра – количество нулей.

Возможны 2 варианта кодировки емкости: а) первые две цифры указывают номинал в пФ, третья – количество нулей; б) емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С

. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке – рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей (см. способ В). Например, первая строка – 15, вторая строка – 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Большое значение для правильного выбора того или иного элемента в различных схемах имеет маркировка конденсаторов. По сравнению с , она довольно сложная и разнообразная. Особые трудности возникают при чтении обозначений на корпусах маленьких конденсаторов в связи с незначительной площадью поверхности. Квалифицированный специалист, постоянно использующий данные устройства в своей работе, должен уверенно читать маркировку изделия и правильно ее расшифровывать.

Маркировка Керамических SMD конденсаторов

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. 2 PF) конденсатор от фирмы Kemet.

Letter	Mantissa	Letter	Mantissa	Letter	Mantissa	Letter	Mantissa
A	1.0	J	2.2	S	4.7	a	2.5
B	1.1	K	2.4	T	5.1	b	3.5
C	1.2	L	2.7	U	5.6	d	4.0
D	1.3	M	3.0	V	6.2	e	4.5
E	1.5	N	3.3	W	6.8	f	5.0
F	1.6	P	3.6	X	7.5	m	6.0
G	1.8	Q	3.9	Y	8.2	n	7.0
H	2. 0	R	4.3	Z	9.1	t	8.0

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров. SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Температурный диапазон Изменение емкости Первый символ Нижний предел Второй символ Верхний предел Третий символ Точность Z +10°C 2 +45°C A ±1. 0% Y -30°C 4 +65°C B ±1.5% X -55°C 5 +85°C C ±2.2% 6 +105°C D ±3.3% 7 +125°C E ±4.7% 8 +150°C F ±7.5% 9 +200°C P ±10% R ±15% S ±22% T +22,-33% U +22,-56% V +22,-82%

В общем случае керамические конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются согласно EIA тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий – допустимое изменение емкости в этом диапазоне. Расшифровка символов кода приведена в таблице. Примеры:Z5U – конденсатор с точностью +22, -56% в диапазоне температур от +10 до +85°C.X7R – конденсатор с точностью ±15% в диапазоне температур от -55 до +125°C.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

Обозначение минуса

Принцип маркировки полярности импортных изделий отличается от традиционных стандартов отечественной промышленности и состоит в алгоритме: «чтобы узнать, где плюс, сначала нужно найти, где минус». Местоположение отрицательного контакта показывают как специальные знаки, так и цвет окраски корпуса.

Например, на черном цилиндрическом корпусе на стороне отрицательного вывода, иногда называемого катодом, нанесена светло-серая полоса по всей высоте цилиндра. На полосе напечатана прерывистая линия, или вытянутые эллипсы, или знак «минус», а также 1 или 2 угловые скобки, острым углом направленные на катод. Модельный ряд с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне отрицательного контакта.

Применяют для маркировки и другие цвета, следуя общему принципу: темный корпус и светлая полоса. Такая маркировка никогда полностью не стирается и поэтому всегда можно уверенно определить полярность «электролита», как для краткости на радиотехническом жаргоне называют электролитические конденсаторы.

Корпус емкостей SMD, изготовленных в виде металлического алюминиевого цилиндра, остается неокрашенным и имеет естественный серебристый цвет, а сегмент круглого верхнего торца закрашивается интенсивным черным, красным или синим цветом и соответствует позиции отрицательного вывода. После монтажа элемента на поверхность печатной платы частично закрашенный торец корпуса, указывающий полярность, хорошо просматривается на схеме, поскольку по сравнению с плоскими элементами имеет большую высоту.

На поверхность платы наносится соответствующее маркировке обозначение полярности цилиндрического SMD-прибора: это окружность с заштрихованным белыми линиями сегментом, где располагается отрицательный контакт. Однако следует учесть, что некоторые фирмы-производители предпочитают белым цветом отмечать положительный контакт прибора.

Зачем нужна маркировка

Задачей маркировки стоит соответствие каждого конкретного элемента определенным значениям рабочей характеристики. Маркировка конденсаторов включает в себя следующее:

• собственно, емкость – основная характеристика;
• максимально допустимое значение напряжения;
• температурный коэффициент емкости;
• допустимое отклонение емкости от номинального значения;
• полярность;
• год выпуска.

Максимальное значение напряжения важно тем, что при превышении его значения происходят необратимые изменения в элементе, вплоть до его разрушения. Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента

Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра

Температурный коэффициент емкости (ТКЕ) характеризует изменение ёмкости при колебаниях температуры окружающей среды или корпуса элемента. Данный параметр крайне важен, когда конденсатор используется в частотозадающих цепях или в качестве элемента фильтра.

Допустимое отклонение означает точность, с которой возможно отклонение номинальной емкости конденсаторов.

Полярность подключения в основном характерна для электролитических конденсаторов. Несоблюдение полярности включения, в лучшем случае, приведет к тому, что реальная ёмкость элемента будет сильно занижена, а в реальности элемент практически мгновенно выйдет из строя из-за механического разрушения в результате перегрева или электрического пробоя.

Наибольшее отличие в принципах маркировки конденсаторов наблюдается в радиоэлементах, выпущенных за рубежом и предприятиями на постсоветском пространстве. Все предприятия бывшего СССР и те, что продолжают работать сейчас, кодируют выпускаемую продукцию по единому стандарту с небольшими отличиями.

Как маркируются большие конденсаторы

Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку. Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица – фарад (Ф). Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения. Чаще всего используется mF = 1 мкф (микрофарад), что составляет 10 -6 фарад.

При расчетах может применяться внемаркировочная единица – миллифарад (1мФ), имеющая значение 10 -3 фарад. Кроме того, обозначения могут быть в нанофарадах (нФ) равных 10 -9 Ф и пикофарадах (пФ), составляющих 10 -12 Ф.

Нанесение маркировки с большими размерами осуществляется прямо на корпус. В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше.

Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF – микрофарадам. Также встречается маркировка fd – сокращенное английское слово farad. Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как 400m и применяется для маленьких конденсаторов.

В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. Если в качестве примера взять маркировку 6000uF + 50%/-70%, то значение максимальной емкости составит 6000 + (6000 х 0,5) = 9000 мкФ, а минимальной 1800 мкФ = 6000 – (6000 х 0,7).

При отсутствии процентов, необходимо отыскать букву. Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска. После этого можно приступать к определению номинального напряжения.

При больших размеров корпуса конденсатора, маркировка напряжения обозначается числами, за которыми расположены буквы или буквенные сочетания в виде V, VDC, WV или VDCW. Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.

При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения.

Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности. Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.

Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку. В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт

При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание

Что понадобится

В процессе выполнения измерения необходим мультиметр. Желательно, чтобы он измерял емкость.

Кроме этого, понадобится:

• адаптер на 9 Вольт;
• отвертка;
• пинцет;
• если конденсатор в плате, то понадобится паяльник с припоем и флюсом.

Измерение сопротивления

Проверить на 100% элемент, не выпаивая из платы, не получится. Это следует помнить, тестируя деталь на материнской плате компьютера. Правильной проверке будут мешать другие детали. Единственное, что можно сделать – убедиться в отсутствии пробоя. Для этого прикоснитесь щупами к выводам конденсатора и измерьте сопротивление.

Измерение сопротивления будет отличаться в зависимости от вида конденсатора.

Электрический конденсатор

Для того чтобы прозвонить электролитический конденсатор мультиметром, следует выполнить действия:

1. Разрядите деталь, замкнув оба полюса пинцетом или отверткой.
2. Поставьте мультиметр (шкалу омметра) на максимальный предел измерений и подсоедините к конденсатору, соблюдая полярность. Стрелка прибора должна отклониться на определенное значение, а затем «уйти» на бесконечность.

Керамический конденсатор

Для проверки керамического конденсатора выставьте наибольший предел измерений. Мультиметр покажет значение более 2 МоМ. Если оно меньше, прибор неисправен.

Танталовый конденсатор

Чтобы убедиться в исправности танталового элемента, подсоедините щуп к контактам конденсатора, предел поставьте максимальный. Измерять нужно в омах. Если прозвонка покажет «0», значит, компонент пробит и его нужно заменить.

SMD-конденсаторы

SMD-элементы проверяются по аналогии с керамическими деталями.

Измерение емкости мультиметром

Здесь также хорошую помощь окажет мультиметр, способный определять значение емкости конденсатора.

Для измерения следует выполнить:

1. Переключите прибор в режим измерения.
2. Установите соответствующий предел и присоедините щупы к контактам. Показания прибора должны соответствовать надписи на корпусе элемента.

1. Взять адаптер и, соблюдая полярность, подключить его к выводам детали (ее нужно отпаять от платы). Через несколько секунд она зарядится.
2. Затем подсоедините щупы тестера к детали и измерьте напряжение. В первый момент оно должно соответствовать тому, что указано на адаптере.

Виды конденсаторов

Конденсаторы различаются по видам, их насчитывается всего три:

• Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
• Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
• Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4. 7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

• е – 2.5 В;
• G – 4 В;
• J – 6.3 В;
• A – 10 В;
• С – 16 В;
• D – 20 В;
• Е – 25 В;
• V – 35 В;
• Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Полярность конденсатора отечественного производства

В отличие от импортных деталей, на старых советских ёмкостных двухполюсниках маркируют либо только плюс, либо плюс и минус сразу. У модели типа К50-16 полярность выводов маркируется на нижней площадке. Она нанесена рядом с выводами, или контакты проходят через центр символа.

Пример отечественного конденсатора с нанесением полярности на дне

Полюса ёмкостных элементов, требующих точного соблюдения полярности при подключении, лучше всего идентифицировать при помощи мультиметра. Полученные в результате измерений данные исключают ошибки при определении маркировки выводов.

Как проверить керамический конденсатор

Конденсаторы неполярные (керамические, бумажные и т. п.) проверяются мультиметром немного другим способом:

• Прибор настраиваем на измерение сопротивления.
• Выставляем самый максимальный предел измерения.
• Прикасаемся измерительными проводами к контактам, не касаясь их.

Если в результате этих действий на экране прибора величина сопротивления будет больше 2 Мом. – конденсатор исправен. Если полученное показание сопротивления будет меньше 2 Мом. – элемент неисправен (конденсатор пробит или закорочен). Его необходимо заменить исправным.

Помните, что при измерении на максимальных режимах сопротивления, нужно обязательно исключить касание проводящих частей. Связано это с тем, что сопротивление человеческого тела намного меньше сопротивления конденсатора. Это сопротивление и оказывает большое влияние на точность измерения. Тестер не показывает правильные параметры.

Маркировка SMD конденсаторов – Технополис завтра

(Львиная доля информации заимствована с портала http://kazus.ru )

Маркировка керамических SMD конденсаторов

Керамические конденсаторы SMD ввиду их малых габаритов иногда маркируются кодом, состоящим из одного или двух символов и цифры. Первый символ, если он есть – код изготовителя (напр. K для Kemet, и т.д.

), второй символ – мантисса и цифра показатель степени (множитель) емкости в pF. Например S3 – 4. 7nF (4.7 x 103 Pf) конденсатор от неизвестного изготовителя, в то время как KA2 100 pF (1.

0 x 102 PF) конденсатор от фирмы Kemet.

Конденсаторы изготавливаются с различными типами диэлектриков: NP0, X7R, Z5U и Y5V …. Диэлектрик NP0(COG) обладает низкой диэлектрической проницаемостью, но хорошей температурной стабильностью (ТКЕ близок к нулю). SMD конденсаторы больших номиналов, изготовленные с применением этого диэлектрика наиболее дорогостоящие.

Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую температурную стабильность. Диэлектрики Z5U и Y5V имеют очень высокую диэлектрическую проницаемость, что позволяет изготовить конденсаторы с большим значением емкости, но имеющих значительный разброс параметров.

SMD конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения.

Маркировка электролитических SMD конденсаторов

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

A. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.

В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки — емкость в пикофарадах (пф), а последняя цифра — количество нулей.

Возможны 2 варианта кодировки емкости:

1. первые две цифры указывают номинал в пФ, третья — количество нулей;
2. емкость указывают в микрофарадах, знак р выполняет функцию десятичной запятой.

Ниже приведены примеры маркировки конденсаторов емкостью 4.7 мкФ и рабочим напряжением 10 В.

С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке — рабочее напряжение.

Емкость может указываться непосредственно в микрофарадах (мкФ) или 8 пикофарадах (пф) с указанием количества нулей (см. способ В).

Например, первая строка — 15, вторая строка — 35V означает, что конденсатор имеет емкость 15 мкФ и рабочее напряжение 35 В.

Маркировка танталовых SMD конденсаторов

Маркировка танталовых конденсаторов размеров A и B состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:

Буква	G	J	A	C	D	E	V	T
Напряжение, В	4	6. 3	10	16	20	25	35	50

За ним следует трехзначный код номинала емкости в pF, в котором последняя цифра обозначает количество нулей в номинале. Например, маркировка E105 обозначает конденсатор емкостью 1 000 000pF = 1.0uF с рабочим напряжением 25V.

Емкость и рабочее напряжение танталовых SMD-конденсаторов размеров C, D, E обозначаются их прямой записью, например 47 6V – 47uF 6V.

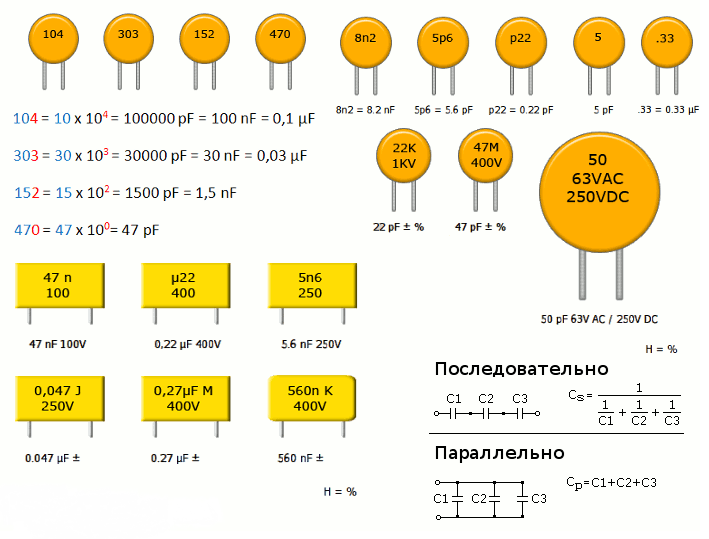

Кодовая и цветовая маркировка конденсаторов

Кодовая и цветовая маркировка резисторов

Маркировка конденсаторов импортного производства

Для обозначения импортных, а в последние годы и отечественных радиоэлементов приняты рекомендации стандарта IEC, согласно которому на корпусе радиоэлемента наносится кодовая маркировка из трех цифр. Первые две цифры кода обозначают емкость в пикофарадах, третья цифра – число нулей. Например, цифры 476 означают емкость 47000000 pF (47 μF). Если емкость меньше 1 pF, то первая цифра 0, а символ R ставится вместо запятой. Например, 0R5 – 0,5 pF.

Для высокоточных деталей применяется четырехзнаковая кодировка, где первые три знака определяют емкость, а четвертый – количество нулей. Обозначение допуска, напряжения и прочих характеристик определяется фирмой-производителем.

Особенности применения сборок конденсаторов

Конденсаторные сборки (capacitor array) — это группа конденсаторов, которые конструктивно объединены в один корпус. При этом каждый из элементов может подключаться к сети независимо от остальных. Сборки конденсаторов нашли широкое применение при создании мобильной и носимой аппаратуры, материнских плат, радиочастотных модемов. Также они незаменимы при сборке усилителей.

Несмотря на то, что конденсаторы чрезвычайно распространены, выбрать конкретную модель бывает достаточно сложно. Даже если знать емкость и показатели рабочего напряжения, которые требуются для конкретной проектной схемы, у компонентов существуют и другие характеристики (полярность, температурные коэффициенты, стабильность, показатели последовательного эквивалентного сопротивления), что делает каждый конкретный тип пригодным только для определенных решений.

Маркировка SMD конденсаторов и их обозначения

Впервые столкнувшийся с видом SMD-конденсатора радиолюбитель недоумевает, как же разобраться во всех этих «квадратиках» и «бочонках», если на некоторых вообще отсутствует маркировка, а если и есть таковая, то и не поймешь, что же она обозначает. А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача.

Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды (полярность их разнится), которые стремятся один к другому согласно законам физики. Но «проникнуть» на противоположную пластину заряд не может по причине того, что между ними диэлектрическая прокладка, а следовательно, не найдя выхода и не имея возможности «уйти» от близлежащего противоположного полюса, накапливается в конденсаторе до заполнения его емкости.

Виды конденсаторов

Различные виды конденсаторов и обозначение полярности на них

Конденсаторы различаются по видам, их насчитывается всего три:

• Керамические, пленочные и им подобные неполярные не маркируются, но их характеристики легко определяются при помощи мультиметра. Диапазон емкостей от 10 пикофарад до 10 микрофарад.
• Электролитические – производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности.
• Танталовые – корпус прямоугольный, размеры разные. Цвет выпуска – черный, желтый, оранжевый. Маркируются специальным кодом.

Электролитические компоненты

На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение. К примеру, это может быть 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D20475. Подобный код определяет конденсатор как 4.7 мкФ 20 В. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:

• е – 2.5 В;
• G – 4 В;
• J – 6.3 В;
• A – 10 В;
• С – 16 В;
• D – 20 В;
• Е – 25 В;
• V – 35 В;
• Н – 50 В.

Полоска, равно как и срез, показывает положение ввода «+».

Керамические компоненты

Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2–3 символа и цифру. Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра – емкостный показатель в пкФ.

К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.1 × 10 в 4-й степени пкФ.

Таблица обозначений номинального напряжения представлена ниже.

Таблица маркировки керамических накопителей

Маркировка танталовых SMD-конденсаторов

Такие элементы типоразмера «а» и «в» маркируются буквенным кодом по номинальному напряжению. Таких букв 8 – это G, J, A, C, D, E, V, T. Каждая буква соответствует напряжению, соответственно – 4, 6.3, 10, 16, 20, 25, 35, 50. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. К примеру, маркировкой Е105 обозначен конденсатор 1 000 000 пкФ = 10 мкФ, а его номинал составит 25 В.

Размеры C, D, E маркируются прямым кодом, подобно коду электролитических конденсаторов.

Основная сложность в маркировке подобных конденсаторов в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой. Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты.

Обозначение в схемах

Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора. Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.

Вывод

В результате этого урока я уже не просто указываю типы X7R или X5R коллегам или поставщикам. Вместо этого я указываю конкретные партии конкретных поставщиков, которые я сам проверил. Я также предупреждаю клиентов о том, чтобы они перепроверяли спецификации при рассмотрении альтернативных поставщиков для производства, чтобы гарантировать что они не столкнутся с этими проблемами. Главный вывод из всей этой истории, как вы наверное догадались, это: «читайте даташиты!». Всегда. Без исключений. Запросите дополнительные данные, если даташит не содержит достаточной информации. Помните, что обозначения керамических конденсаторов X7V, Y5V и т.д. совершенно ничего не говорят о их коэффициентах по напряжению. Инженеры должны перепроверять данные чтобы знать, реально знать о том, как используемые конденсаторы будут вести себя в реальных условиях. В общем, имейте в виду, в нашей безумной гонке за меньшими и меньшими габаритами это становится всё более важным моментом каждый день.

Полярный конденсатор в цепи переменного тока, неполярные электролиты

Содержание

• Полярные и неполярные конденсаторы — в чем отличие
• Конденсаторы электролитические неполярные
  • Маркировка конденсаторов электролитических радиальных:
  • Габаритные и установочные размеры конденсаторов электролитических радиальных:
  • Устройство электролитических конденсаторов:
  • Неполярный конденсатор из полярных:
  • Изменение емкости электролитических конденсаторов от температуры и частоты:
  • Типовая зависимость емкости электролитического конденсатора от температуры
  • Типовая зависимость емкости электролитического конденсатора отчастоты
  • Монтаж электролитических конденсаторов на плату:
  • Рекомендации по монтажу и эксплуатации:
  • Допустимое расстояние между корпусом конденсатора и стенкой корпуса оборудования:
  • Пайка электролитических конденсаторов:
  • Параметры режима групповой пайки оплавлением пасты
  • Параметры режима групповой пайки оплавлением пасты бессвинцовыми припоями
  • Меры предосторожности:

Полярные и неполярные конденсаторы — в чем отличие

Всевозможные типы конденсаторов, используемые сегодня практически всюду в электронике и электротехнике, в качестве диэлектрика содержат различные вещества. Однако, что касается конкретно электролитических конденсаторов, в частности также танталовых и полимерных, то для них при включении в схему важно строгое соблюдение полярности. Если такой конденсатор включить в цепь неправильно, то он не сможет нормально работать. Данные конденсаторы называются поэтому полярными.

В чем же заключается принципиальное отличие полярного конденсатора от неполярного, почему одним конденсаторам все равно как быть включенными в схему, а другим принципиально важно соблюдение полярности? В этом и попробуем сейчас разобраться.

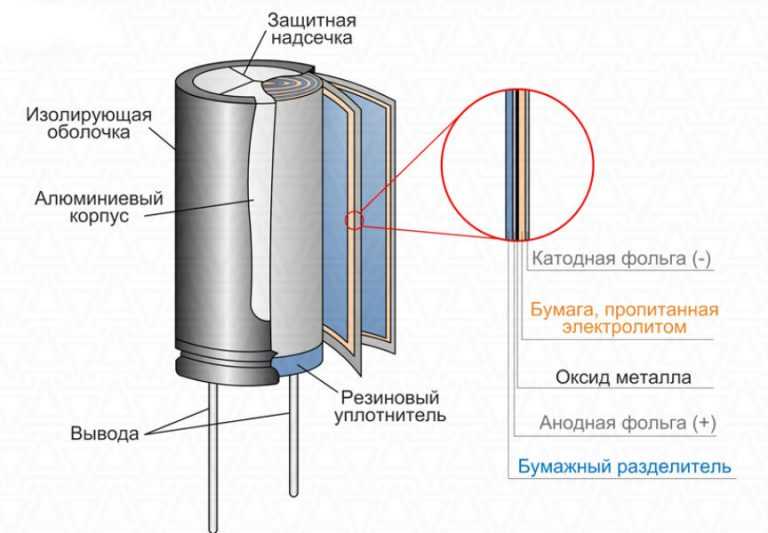

Дело здесь в том, что процесс изготовления электролитических конденсаторов сильно отличается от, скажем, керамических или полипропиленовых. Если у последних двух как обкладки, так и диэлектрик однородны по отношению друг к другу, то есть нет различия в структуре на границе обкладка-диэлектрик с обеих сторон диэлектрика, то электролитические конденсаторы (цилиндрические алюминиевые, танталовые, полимерные) имеют различие в структуре перехода диэлектрик-обкладка с двух сторон диэлектрика: анод и катод отличаются по химическому составу и физическим свойствам.

Когда изготавливают электролитический алюминиевый конденсатор, то не просто скручивают в рулон две одинаковые обкладки из фольги, проложенные пропитанной электролитом бумагой.

Со стороны анодной обкладки (на которую подается +) присутствует слой оксида алюминия, нанесенный на травленую поверхность фольги особым способом. Анод призван отдавать электроны через внешнюю цепь катоду в процессе заряда конденсатора.

Отрицательная обкладка (катод) — просто алюминиевая фольга, на нее в процессе заряда приходят электроны по внешней цепи. Электролит здесь служит проводником ионов.

Так же обстоит дело и с танталовыми конденсаторами, где в качестве анода служит порошок тантала, на котором формируется пленка пентаоксида тантала (анод связан с оксидом!), несущего функцию диэлектрика, затем идет слой полупроводника — диоксида марганца в качестве электролита, затем серебряный катод, с которого будут уходить электроны в процессе разряда.

Полимерные электролитические конденсаторы в качестве катода используют легкий проводящий полимер, а в остальном все процессы аналогичны. Суть — окислительная и восстановительная реакции, как в аккумуляторной батарее. Анод окисляется во время электрохимической реакции разрядки, а катод восстанавливается.

Когда электролитический конденсатор заряжен, то имеет место избыток электронов на его катоде, на минусовой обкладке, сообщающий как раз отрицательный заряд этой клемме, а на аноде — недостаток электронов, дающий положительный заряд, таким образом получаем разность потенциалов.

Если заряженный электролитический конденсатор замкнуть на внешнюю цепь, то избыточные электроны побегут от отрицательно заряженного катода к положительно заряженному аноду, и заряд будет нейтрализован. В электролите положительные ионы движутся в этот момент от катода к аноду.

Если включить такой полярный конденсатор в цепь неправильно, то описанные реакции не смогут нормально протекать, и конденсатор не будет нормально работать. Неполярные же конденсаторы могут работать в любом включении, поскольку в них нет ни анода, ни катода, ни электролита, и их обкладки взаимодействуют с диэлектриком одинаково, ровно как и с источником.

А что если под рукой есть только полярные электролитические конденсаторы, а нужно осуществить включение конденсатора в цепь тока с меняющейся полярностью? Для этого существует одна хитрость. Нужно взять два одинаковых полярных электролитических конденсатора, и соединить их между собой последовательно одноименными клеммами. Получится один неполярный конденсатор из двух полярных, емкость которого будет в 2 раза меньше каждого из двух его составляющих.

На этой основе, кстати, изготавливают неполярные электролитические конденсаторы, в которых слой оксида присутствует на обеих обкладках. По этой причине неполярные электролитические конденсаторы имеют значительно больший размер, чем полярные аналогичной емкости. Основываясь на данном принципе, изготавливают также электролитические пусковые неполярные конденсаторы, рассчитанные на работу в цепях переменного тока частотой 50-60 Гц.

Смотрите также: Конденсаторы в электронных схемах

Андрей Повный

Конденсаторы электролитические неполярные

Маркировка конденсаторов электролитических радиальных:

220мкФ	–	Номинальная емкость.
25В	–	Номинальное напряжение.
85°C	–	Рабочая температура.

Габаритные и установочные размеры конденсаторов электролитических радиальных:

Устройство электролитических конденсаторов:

В цилиндрическом алюминиевом корпусе расположены две электродные фольги – электроды, между которыми находится бумага, пропитанная электролитом, диэлетрик (тонкая оксидная пленка) и бумажный разделитель. В неполярных конденсаторах диэлетрик (тонкая оксидная пленка) нанесена на оба электрода для симметрии их электрических параметров.

В нижней части конденсатора размещен резиновый уплотнитель и вывода. Алюминиевый корпус конденсатора покрыт изолирующей оболочкой.

На верхней торцевой части корпуса расположен предохранительный клапан или защитные надсечки (крестообразные, в форме буквы К или Т), которые обеспечивают взрывобезопасность конденсатора при его выходе из строя вследствие перегрева, пробоя или переполюсовки. Суть защитного устройства базируется на возможности выброса накопленного внутри корпуса излишнего давления паров газа электролита. Возрастание внутреннего давления сопровождается выбросом пробки клапана или разрушением корпуса по надсечкам, но без взрыва, разбрасывания обкладок и сепаратора, предотвращая таким образом повреждения соседних элементов схемы.

Емкость электролитического конденсатора обратно пропорциональна минусовой температуре: с понижением температуры вязкость электролита увеличивается, тем самым снижая его проводимость. Повышение температурного режима приводит к уменьшению срока службы конденсатора, поэтому при их установке следует избегать близкого расположения тепловыделяющих компонентов.

Неполярный конденсатор из полярных:

Получить неполярный электролитический конденсатор можно путем последовательного соединения двух одинаковых полярных электролитов полюсами друг к другу — плюс к плюсу или минус к минусу. В этом случае его емкость будет равна половине емкости одного полярного конденсатора, а номинальное напряжение останется неизменным.

Изменение емкости электролитических конденсаторов от температуры и частоты:

Монтаж электролитических конденсаторов на плату:

• Монтаж электролитических конденсаторов осуществляется на печатную плату методом групповой пайки или с помощью паяльника.

  При установке конденсатора нужно обязательно соблюдать классификационные параметры (ёмкость, номинальное напряжение).

  Пространство вокруг конденсатора в радиусе до 3 мм следует оставить свободным для возможного срабатывания защитного клапана, а зазор между конденсатором и печатной платой должен быть минимальным (приблизительно 1 мм).

Рекомендации по монтажу и эксплуатации:

• Располагайте конденсаторы так, чтобы другие компоненты и проводники находились на расстоянии от вентиляционного отверстия конденсатора.
• Конденсаторы с жесткими выводами «snap-in» должны плотно, без люфта и зазора устанавливаться на печатную плату.
• Конденсаторы под винт «screw terminal» монтируются в вертикальном положении выводами вниз или горизонтально с положительным выводом сверху относительно отрицательного.
• После хранения конденсаторы рекомендуется «тренировать» подачей постоянного напряжения через токоограничивающий резистор сопротивлением примерно 1кОм.
• Перед установкой конденсаторы следует разрядить, замыкая выводы через резистор сопротивлением 1кОм.

Допустимое расстояние между корпусом конденсатора и стенкой корпуса оборудования:

Пайка электролитических конденсаторов:

Режимы пайки (длительности и температуры на каждой операции) должны соответствовать указаниям в спецификации к конденсатору.

Есть два способа пайки электролитических конденсаторов:

• Пайка волной – выполняется при температуре до 260°С и не более 10 секунд.
• Групповая пайка оплавлением пасты в печи с конвекционным или инфракрасным нагревом.

Меры предосторожности:

• При появлении «дыма» с предохранительного клапана электролитического конденсатора следует немедленно обесточить электрическую цепь.
• Не приближайте лицо к предохранительному клапану электролитического конденсатора. Газы, выбрасываемые из конденсатора, могут достигать температуры свыше 100°C.
• Не препятствуйте работе вентиляционных систем, соблюдайте необходимый зазор между корпусом конденсатора и стенкой корпуса оборудования.
• Не используйте конденсаторы в системах с частыми внезапными зарядами и разрядами, т.к. конденсаторы могут быть повреждены.
• Подаваемое на конденсатор напряжение не должно превышать значения номинального напряжения.
• Используйте конденсатор при допустимом значении тока пульсации, т. к. превышение допустимого тока пульсации может вызвать перегрев, уменьшение емкости или повреждение конденсатора.
• Используйте конденсаторы при допустимом диапазоне рабочих температур.
• Не применяйте чрезмерную силу воздействия на терминалы и выводы конденсаторов, чтобы исключить повреждение и нарушение внутренних элементов.
• Длительное хранение конденсаторов допускается только в сухих прохладных помещениях.

This entry was posted in Ремонт. Bookmark the <a href=»https://kabel-house.ru/remont/polyarnye-i-nepolyarnye-kondensatory/» title=»Permalink to Полярные и неполярные конденсаторы» rel=»bookmark»>permalink</a>.

Конденсаторы. Обозначения и виды конденсаторов

Похожие презентации:

3D печать и 3D принтер

Видеокарта. Виды видеокарт

Анализ компании Apple

Трансформаторы тока и напряжения

Транзисторы

Устройство стиральной машины LG. Электрика

Конструкции распределительных устройств. (Лекция 15)

Электробезопасность. Правила технической эксплуатации электроустановок

Магнитные пускатели и контакторы

Работа на радиостанциях КВ и УКВ диапазонов. Антенны военных радиостанций. (Тема 5.1)

1. Лекция 2. Конденсаторы

2. Конденсатор

3. ВАЖНАЯ ОСОБЕННОСТЬ

4. Обозначения и виды конденсаторов

5. Некоторые применения

6. Основные параметры конденсатора

7. Конденсаторы

8. Параметры

9. Параметры конденсатора

10. Параметры конденсатора

11. Электролитические конденсаторы

12. Параметры конденсаторов. Пъезоэффект

13. Параметры конденсаторов. Саморазряд

14. ВАЖНАЯ ОСОБЕННОСТЬ

15. Последовательное соединение конденсаторов

16. Параллельное соединение конденсаторов

17. RC цепи: изменения во времени напряжения и тока

18.

19. Установление равновесия

20. Интегрирующая цепь

21. Интегрирование цифрового сигнала

22. Задержка цифрового сигнала RC цепью

23. Изменение формы прямоугольного сигнала конденсатором

24. Дифференцирующая RC цепь

25.

26. Эквивалентная схема конденсатора

27. Сглаживание пульсаций

28. Конденсаторы в источниках напряжения

29. Генератор пилообразного сигнала

30. Варикап

31. Маркировка конденсаторов

32. Маркировка конденсаторов SMD

33. Переключатели

34. Конструктивное исполнение

35. Кнопки, клавиши клавиатуры

English     Русский Правила

Конденсаторы. Обозначения и виды конденсаторов презентация, доклад

Лекция 2. Конденсаторы

Цель лекции: виды; характеристики; R-C цепи; дифференциальная цепь; интегральная цепь; соединения конденсаторов; полезные схемы; переключатели.

Конденсатор

Это двухполюсник с определенным значением емкости, предназначенный для накопления заряда и обладающий свойством: Q=CU.

обкладки

диэлектрик

кулон

фарада

вольт

ВАЖНАЯ ОСОБЕННОСТЬ

Конденсатор более сложный компонент, чем резистор. Ток проходящий через конденсатор пропорционален скорости изменения напряжения.

Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.

Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.

Обозначения и виды конденсаторов

Постоянной емкости

Поляризованный

Переменной емкости или подстроечный

Варикап

Емкость измеряется в фарадах
Микро Ф
Пико Ф
Нано Ф

Некоторые применения

Фильтры напряжения.
В колебательных контурах.
В схемах динамической памяти.
В импульсных лазерах с оптической накачкой.
В фотовспышках.
В цепях задержки и формирования импульсов.

Основные параметры конденсатора

Емкость.
Точность.
Удельная емкость.
Плотность энергии.
Номинальное напряжение.
Полярность.
Паразитные параметры: саморазряд; температурный коэффициент; пьезоэффект.
Опасный параметр: взрывоопасность для электролитических конденсаторов.

Конденсаторы

Параметры

Удельная емкость – отношение емкости к объему диэлектрика.
Плотность энергии зависит от конструктивного исполнения. Например
Конденсатор 12000 мкФ с максимальным напряжением 450 В, массой 1.9 кГ, обладает энергией 639 Дж на кг. Параметр важен для устройств с мгновенным высвобождением энергии как в пушке Гауса.

Параметры конденсатора

ПОЛЯРНОСТЬ. Конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита. Конденсаторы с оксидным диэлектриком (электролитические) функционируют только при корректной полярности напряжения из-за химических особенностей взаимодействия электролита с диэлектриком. При обратной полярности напряжения электролитические конденсаторы обычно выходят из строя из-за химического разрушения диэлектрика с последующим увеличением тока, вскипанием электролита внутри и, как следствие, с вероятностью взрыва корпуса.

Параметры конденсатора

Номинальное напряжение – указывается в маркировке, при эксплуатации конденсатора не должно превышаться.
ИНАЧЕ – электрический пробой и выход из строя.

Электролитические конденсаторы

Взрывы электролитических конденсаторов — довольно распространённое явление. Основной причиной взрывов является перегрев конденсатора, вызываемый в большинстве случаев утечкой или повышением эквивалентного последовательного сопротивления вследствие старения (актуально для импульсных устройств). В современных компьютерах перегрев конденсаторов — также очень частая причина выхода их из строя, когда они стоят рядом с источниками повышенного тепловыделения (радиаторы охлаждения).

Параметры конденсаторов. Пъезоэффект

Многие керамические материалы, используемые в качестве диэлектрика в конденсаторах (например, титанат барияМногие керамические материалы, используемые в качестве диэлектрика в конденсаторах (например, титанат бария) проявляют пъезоэффект — способность генерировать напряжение на обкладках при механических деформациях. Пъезоэффект ведёт к возникновению электрических помех,

Электрическое сопротивление изоляции диэлектрика конденсатора, поверхностные утечки Rd и саморазряд.
сопротивление утечки определяют через постоянную времени T саморазряда

Параметры конденсаторов. Саморазряд

ВАЖНАЯ ОСОБЕННОСТЬ

Конденсатор более сложный компонент, чем резистор. Ток проходящий через конденсатор пропорционален скорости изменения напряжения.

Например, если напряжение на конденсаторе изменится на 1 вольт
за 1 сек, то получим ток через конденсатор в 1 ампер.

Если подать ток 1 мА на конденсатор емкостью 1мкФ, то напряжение за
1 секунду возрастет на 1000 В. Используется для фотовспышек.

Последовательное соединение конденсаторов

или

При последовательном соединении конденсаторов заряды всех конденсаторов одинаковы, так как от источника питания они поступают только на внешние электроды, а на внутренних электродах они получаются только за счёт разделения зарядов, ранее нейтрализовавших друг друга.

Эта ёмкость всегда меньше минимальной ёмкости конденсатора,
входящего в батарею.

Параллельное соединение конденсаторов

Для получения больших ёмкостей конденсаторы соединяют параллельно. При этом напряжение между обкладками всех конденсаторов одинаково. Общая ёмкость батареи параллельно соединённых конденсаторов равна сумме ёмкостей всех конденсаторов, входящих в батарею.

RC цепи: изменения во времени напряжения и тока

Рассмотрим простейшую RC цепь

При решении этого дифференциального уравнения получим решение:

Если конденсатор зарядить до напряжения
U, а затем разрядить на резистор R,
то можно получить график

RC – постоянная
времени цепи

t

1сек=1Ом1Ф

Постоянная времени RC цепи

Uвх

Установление равновесия

При времени значительно большем чем RC напряжение на выходе достигает напряжения U вх.
ПОЛЕЗНО ЗАПОМНИТЬ ПРАВИЛО:
За время, равное пяти постоянным времени, конденсатор заряжается или разряжается на 99%.

5RC

Интегрирующая цепь

Схема интегрирует входной
сигнал по времени!!!

Интегрирование цифрового сигнала

Задержка цифрового сигнала RC цепью

Полезная схема

Изменение формы прямоугольного сигнала конденсатором

Если вместо источника напряжения на конденсатор подать прямоугольный
Сигнал.

Дифференцирующая RC цепь

U c = U вх -U

Это значит, что выходное напряжение
пропорционально скорости изменения
входного сигнала

Выделение фронта сигнала

Дифференцирующие цепи удобны для выделения переднего и заднего фронта импульсного сигнала.

Эквивалентная схема конденсатора

Эквивалентная схема реального конденсатора и некоторые формулы. C0 — собственная ёмкость конденсатора; Rd — сопротивление изоляции конденсатора; Rs — эквивалентное последовательное сопротивление; Li — эквивалентная последовательная индуктивность.

Rd

C0

Rs

Ls

Реальный конденсатор имеет более сложную систему зависимости тока
и напряжения. Эта зависимость определяется частотой сигнала и значением
реактивного сопротивления

Сглаживание пульсаций

Конденсаторы в источниках напряжения

220 В

110 В

Генератор пилообразного сигнала

Схема использует постоянный ток для заряда конденсатора. I=C (dU / dt). Или
U(t)=(I/C)t

Источник тока

Для RC цепи, но весьма похоже

Варикап

Варика́п  — электронный прибор, полупроводниковый диод  — электронный прибор, полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости  — электронный прибор, полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода  — электронный прибор, полупроводниковый диод, работа которого основана на зависимости барьерной ёмкости p-n перехода от обратного напряжения.

Маркировка конденсаторов

Маркировка конденсаторов SMD

Переключатели

Применяются для коммутации линий связи. Используются обозначения.

При переключении происходит фиксация положения контактов

Конструктивное исполнение

Кнопки, клавиши клавиатуры

Применяются для кратковременного соединения источника сигнала с приемником сигнала.

Общая проблема для переключателей и кнопок – дребезг контактов.

SMD конденсаторы. Маркировка, обозначения, коды

Конденсаторы SMD подразделяются на разные типы в зависимости от используемого диэлектрического материала, как показано ниже:

• Многослойный керамический конденсатор
• Танталовый конденсатор
• Электролитический конденсатор

Многослойный керамический конденсатор

В конденсаторах этого типа в качестве диэлектрического материала используется керамика. Эти конденсаторы основаны на электрических свойствах керамики. Потому что свойства керамики многомерны. Керамика, которая используется в конденсаторе, позволяет уменьшить размер конденсатора по сравнению с другими типами. В керамических конденсаторах используются различные керамические диоксиды, такие как барий-стронций, титанат бария и диоксид титана и т. д.

Желаемый температурный коэффициент может быть достигнут с помощью различных керамических диэлектрических материалов. Диэлектрическая изоляция этого конденсатора может быть выполнена с помощью различных слоев керамики, используемых между двумя проводниками. Как правило, его электроды покрыты серебром, что обеспечивает превосходные паяльные свойства этого конденсатора.

Типоразмер		Размеры, мм			Размеры, дюйм
Дюймовый	Метрический	L	W	H	L	W	H
0201	0603M	0.6	0.3		0.02	0.01
0402	1005M	1	0.5	0.55	0.04	0.02
0603	1608M	1.6	0.8	0.9	0.06	0.03
0805	2012M	2	1. 25	1.3	0.08	0.05
1206	3216M	3.2	1.6	1.5	0.12	0.06
1210	3225M	3.2	2.5	1.7	0.12	0.1
1812	4532M	4.5	3.2	1.7	0.18	0.12
1825	4564M	4.5	6.4	1.7	0.18	0.25
2220	5650M	5.6	5	1.8	0.22	0.2
2225	5664M	5.6	6.3	2	0.22	0.25

Конденсаторы керамические, пленочные и т.п. неполярные выпускаются без маркировки. Емкость варьируется от 1пф до 10мкф.

Танталовый конденсатор

Танталовые конденсаторы широко используются для получения более высоких емкостей по сравнению с керамическими конденсаторами. Твердотельные танталовые конденсаторы обладают отличными характеристиками: высокой удельной емкостью, малыми габаритами . Значение ESR таких конденсаторов остается неизменным с ростом частоты или даже уменьшается, а значение импеданса на частотах 100 кГц и выше достигает минимального значения. Кроме того, они отличаются высокой надежностью.

Танталовые конденсаторы выпускаются в прямоугольных корпусах различного размера и цвета (черного, желтого, оранжевого), с кодовой маркировкой.

Электролитический конденсатор

Производятся в форме алюминиевого бочонка, маркируются, с виду напоминают обычные вводные, но монтируются на поверхности. Этот SMD конденсатор используется из-за высокой емкости и невысокой стоимости. На этих конденсаторах часто указывается напряжение и емкость.

Маркировка электролитических и танталовых конденсаторов подобна маркировке резисторов, за исключением того, что емкость указывается в пикофарадах. Также может применяться знак «µ».

Примеры маркировки.

Обозначение 105 — первая цифра — 1, вторая — 0, множитель — х10⁵.
Получаем 1000000 пФ или 1 мкФ.

Обозначение 476 — первая цифра — 4, вторая — 7, множитель — х10⁶.
Получаем 47000000пФ или 47 мкФ.

Маркировка 156v, что будет означать, что его характеристики – 15 микрофарад и напряжение в 6 В.

А может оказаться, что маркировка совершенно другая, например D475. Подобный код определяет конденсатор как 4.7 мкФ 20 В

[Свернуть]

Маркировка может содержать знак «µ» — 47µ, указывает на емкость в 47 мкФ. Маркировка 3µ3 — указывает на емкость 3,3 мкФ. Так же указывается и номинальное рабочее напряжение в виде цифрового или буквенного обозначения. Обозначение 35 — будет означать номинальное рабочее напряжение в 35 вольт.

Коды, используемые для обозначения номинальных напряжений приведены ниже:

Код	e	G	J	A	C	D	E	V	H
Напряжение	2. 5v	4v	6.3v	10v	16v	20v	25v	35v	50v

Полярность электролитических SMD конденсаторов обозначается черной полоской и срезом на подложке. Полоска показывает положение ввода «минус» (-), срез подложки — ввода «плюс»(+)

Таблица емкостей конденсаторов

μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
1μF	1000nF	1000000pF	105
0.82μF	820nF	820000pF	824
0.8μF	800nF	800000pF	804
0.7μF	700nF	700000pF	704
0.68μF	680nF	680000pF	624
0.6μF	600nF	600000pF	604
0.56μF	560nF	560000pF	564
0. 5μF	500nF	500000pF	504
0.47μF	470nF	470000pF	474
0.4μF	400nF	400000pF	404
0.39μF	390nF	390000pF	394
0.33μF	330nF	330000pF	334
0.3μF	300nF	300000pF	304
0.27μF	270nF	270000pF	274
0.25μF	250nF	250000pF	254
0.22μF	220nF	220000pF	224
0.2μF	200nF	200000pF	204
0.18μF	180nF	180000pF	184
0.15μF	150nF	150000pF	154
0.12μF	120nF	120000pF	124
0.1μF	100nF	100000pF	104
0.082μF	82nF	82000pF	823
0. 08μF	80nF	80000pF	803
0.07μF	70nF	70000pF	703
0.068μF	68nF	68000pF	683
0.06μF	60nF	60000pF	603
0.056μF	56nF	56000pF	563
0.05μF	50nF	50000pF	503
0.047μF	47nF	47000pF	473
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.04μF	40nF	40000pF	403
0.039μF	39nF	39000pF	393
0.033μF	33nF	33000pF	333
0.03μF	30nF	30000pF	303
0.027μF	27nF	27000pF	273
0.025μF	25nF	25000pF	253
0. 022μF	22nF	22000pF	223
0.02μF	20nF	20000pF	203
0.018μF	18nF	18000pF	183
0.015μF	15nF	15000pF	153
0.012μF	12nF	12000pF	123
0.01μF	10nF	10000pF	103
0.0082μF	8.2nF	8200pF	822
0.008μF	8nF	8000pF	802
0.007μF	7nF	7000pF	702
0.0068μF	6.8nF	6800pF	682
0.006μF	6nF	6000pF	602
0.0056μF	5.6nF	5600pF	562
0.005μF	5nF	5000pF	502
0.0047μF	4.7nF	4700pF	472
0.004μF	4nF	4000pF	402
0. 0039μF	3.9nF	3900pF	392
0.0033μF	3.3nF	3300pF	332
0.003μF	3nF	3000pF	302
0.0027μF	2.7nF	2700pF	272
0.0025μF	2.5nF	2500pF	252
0.0022μF	2.2nF	2200pF	222
0.002μF	2nF	2000pF	202
0.0018μF	1.8nF	1800pF	182
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.0015μF	1.5nF	1500pF	152
0.0012μF	1.2nF	1200pF	122
0.001μF	1nF	1000pF	102
0.00082μF	0.82nF	820pF	821
0.0008μF	0.8nF	800pF	801
0. 0007μF	0.7nF	700pF	701
0.00068μF	0.68nF	680pF	681
0.0006μF	0.6nF	600pF	621
0.00056μF	0.56nF	560pF	561
0.0005μF	0.5nF	500pF	52
0.00047μF	0.47nF	470pF	471
0.0004μF	0.4nF	400pF	401
0.00039μF	0.39nF	390pF	391
0.00033μF	0.33nF	330pF	331
0.0003μF	0.3nF	300pF	301
0.00027μF	0.27nF	270pF	271
0.00025μF	0.25nF	250pF	251
0.00022μF	0.22nF	220pF	221
0.0002μF	0.2nF	200pF	201
0.00018μF	0. 18nF	180pF	181
0.00015μF	0.15nF	150pF	151
0.00012μF	0.12nF	120pF	121
0.0001μF	0.1nF	100pF	101
0.000082μF	0.082nF	82pF	820
0.00008μF	0.08nF	80pF	800
0.00007μF	0.07nF	70pF	700
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой
0.000068μF	0.068nF	68pF	680
0.00006μF	0.06nF	60pF	600
0.000056μF	0.056nF	56pF	560
0.00005μF	0.05nF	50pF	500
0.000047μF	0.047nF	47pF	470
0.00004μF	0.04nF	40pF	400
0. 000039μF	0.039nF	39pF	390
0.000033μF	0.033nF	33pF	330
0.00003μF	0.03nF	30pF	300
0.000027μF	0.027nF	27pF	270
0.000025μF	0.025nF	25pF	250
0.000022μF	0.022nF	22pF	220
0.00002μF	0.02nF	20pF	200
0.000018μF	0.018nF	18pF	180
0.000015μF	0.015nF	15pF	150
0.000012μF	0.012nF	12pF	120
0.00001μF	0.01nF	10pF	100
0.000008μF	0.008nF	8pF	080
0.000007μF	0.007nF	7pF	070
0.000006μF	0.006nF	6pF	060
0. 000005μF	0.005nF	5pF	050
0.000004μF	0.004nF	4pF	040
0.000003μF	0.003nF	3pF	030
0.000002μF	0.002nF	2pF	020
0.000001μF	0.001nF	1pF	010
μF, микрофарады	nF, нанофарады	pF, пикофарады	Код трех-цифровой

[Свернуть]

Поставщики беспроводных радиочастот и ресурсы

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов RF и Wireless. На сайте представлены статьи, учебные пособия, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тесты и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, оптоволокно, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, Bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. д. Эти ресурсы основаны на стандартах IEEE и 3GPP. Он также имеет академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и дисциплинам MBA.

Статьи о системах на основе IoT

Система обнаружения падений для пожилых людей на основе IoT : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падения IoT. Подробнее➤
См. также другие статьи о системах на основе IoT:
• Система очистки туалетов AirCraft. • Система измерения удара при столкновении • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной розничной торговли • Система мониторинга качества воды • Система интеллектуальной сети • Умная система освещения на основе Zigbee • Умная система парковки на базе Zigbee • Умная система парковки на базе LoRaWAN.

Радиочастотные беспроводные изделия

Этот раздел статей охватывает статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE/3GPP и т. д. , стандарты. Он также охватывает статьи, связанные с испытаниями и измерениями, посвященные испытаниям на соответствие, используемым для испытаний устройств на соответствие RF/PHY. СМ. УКАЗАТЕЛЬ СТАТЕЙ >>.

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH была рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Подробнее➤

Основные сведения о повторителях и типы повторителей : В нем объясняются функции различных типов повторителей, используемых в беспроводных технологиях. Подробнее➤

Основы и типы замираний : В этой статье рассматриваются мелкомасштабные замирания, крупномасштабные замирания, медленные замирания, быстрые замирания и т. д., используемые в беспроводной связи. Подробнее➤

Архитектура сотового телефона 5G : В этой статье рассматривается блок-схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Подробнее➤

Основы помех и типы помех: В этой статье рассматриваются помехи по соседнему каналу, помехи в одном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. д. Подробнее➤

Раздел 5G NR

В этом разделе рассматриваются функции 5G NR (новое радио), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. д. 5G NR Краткий справочный указатель >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • БАЗОВЫЙ НАБОР 5G NR • Форматы 5G NR DCI • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Опорные сигналы 5G NR • 5G NR m-Sequence • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • MAC-уровень 5G NR • Уровень 5G NR RLC • Уровень PDCP 5G NR

Учебники по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводным сетям. Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, беспроводная сеть, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. д. См. ИНДЕКС УЧЕБНЫХ ПОСОБИЙ >>

Учебное пособие по 5G — В этом учебном пособии по 5G также рассматриваются следующие подтемы, посвященные технологии 5G:
Учебник по основам 5G Диапазоны частот учебник по миллиметровым волнам Рамка волны 5G мм Зондирование канала миллиметровых волн 5G 4G против 5G Испытательное оборудование 5G Архитектура сети 5G Сетевые интерфейсы 5G NR звучание канала Типы каналов 5G FDD против TDD Нарезка сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G ТФ

В этом учебнике GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадров GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM или настройка вызова или процедура включения питания, Вызов MO, вызов MT, модуляция VAMOS, AMR, MSK, GMSK, физический уровень, стек протоколов, основы мобильного телефона, Планирование RF, нисходящая линия связи PS и восходящая линия связи PS.
➤Читать дальше.

LTE Tutorial , описывающий архитектуру системы LTE, включая основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он предоставляет ссылку на обзор системы LTE, радиоинтерфейс LTE, терминологию LTE, категории LTE UE, структуру кадра LTE, физический уровень LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, Voice Over LTE, расширенный LTE, Поставщики LTE и LTE vs LTE advanced.➤Подробнее.

Радиочастотные технологии Материал

На этой странице мира беспроводных радиочастот описывается пошаговое проектирование преобразователя частоты на примере повышающего преобразователя частоты 70 МГц в диапазон C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, амортизирующие прокладки. ➤Читать дальше.
➤ Проектирование и разработка РЧ приемопередатчика ➤Дизайн радиочастотного фильтра ➤Система VSAT ➤Типы и основы микрополосковых ➤Основы волновода

Секция испытаний и измерений

В этом разделе рассматриваются ресурсы по контролю и измерению, контрольно-измерительное оборудование для тестирования тестируемых устройств на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE. ИНДЕКС испытаний и измерений >>
➤Система PXI для контрольно-измерительных приборов. ➤ Генерация и анализ сигналов ➤ Измерения физического уровня ➤ Тестирование устройства WiMAX на соответствие ➤ Тест на соответствие Zigbee ➤ Тест на соответствие LTE UE ➤ Тест на соответствие TD-SCDMA

Волоконно-оптические технологии

Волоконно-оптический компонент основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д. Эти компоненты используются в оптоволоконной связи. ИНДЕКС оптических компонентов >>
➤Руководство по оптоволоконной связи ➤APS в SDH ➤Основы SONET ➤ Структура кадра SDH ➤ SONET против SDH

Поставщики беспроводных радиочастот, производители

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики ВЧ-компонентов, включая ВЧ-изолятор, ВЧ-циркулятор, ВЧ-смеситель, ВЧ-усилитель, ВЧ-адаптер, ВЧ-разъем, ВЧ-модулятор, ВЧ-трансивер, PLL, VCO, синтезатор, антенну, осциллятор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, ЭМС, программное обеспечение RF Design, диэлектрический материал, диод и т. д. Поставщики радиочастотных компонентов >>
➤Базовая станция LTE ➤ РЧ-циркулятор ➤РЧ-изолятор ➤Кристаллический осциллятор

MATLAB, Labview, Embedded Исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. СМОТРИТЕ ИНДЕКС ИСТОЧНИКОВ >>
➤ 3–8 код декодера VHDL ➤Скремблер-дескремблер Код MATLAB ➤32-битный код ALU Verilog ➤ T, D, JK, SR триггер коды labview

*Общая медицинская информация*

Сделайте эти пять простых вещей, чтобы помочь остановить коронавирус (COVID-19).
ВЫПОЛНИТЕ ПЯТЬ
1. РУКИ: Мойте их чаще
2. ЛОКТ: кашляйте в него
3. ЛИЦО: Не прикасайтесь к нему
4. НОГИ: Держитесь на расстоянии более 3 футов (1 м) друг от друга
5. ЧУВСТВУЙТЕ: Болен? Оставайтесь дома

Используйте технологию отслеживания контактов >> , следуйте рекомендациям по социальному дистанцированию >> и установить систему наблюдения за данными >> спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таких стран, как США и Китай, чтобы остановить распространение COVID-19так как это заразное заболевание.

Радиочастотные калькуляторы и преобразователи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц измерения. Они охватывают беспроводные технологии, такие как GSM, UMTS, LTE, 5G NR и т. д. СМ. КАЛЬКУЛЯТОРЫ Указатель >>.
➤Калькулятор пропускной способности 5G NR ➤ 5G NR ARFCN и преобразование частоты ➤ Калькулятор скорости передачи данных LoRa ➤ LTE EARFCN для преобразования частоты ➤ Калькулятор антенны Yagi ➤ Калькулятор времени выборки 5G NR

IoT-Интернет вещей Беспроводные технологии

В разделе, посвященном IoT, рассматриваются беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth с низким энергопотреблением (BLE), NFC, RFID, INSTEON, X10, KNX, ANT+, Wavenis, Dash7, HomePlug и другие. Он также охватывает датчики IoT, компоненты IoT и компании IoT.
См. главную страницу IoT>> и следующие ссылки.
➤РЕЗЬБА ➤EnOcean ➤ Учебник LoRa ➤ Учебник по SIGFOX ➤ WHDI ➤6LoWPAN ➤Зигби RF4CE ➤NFC ➤Лонворкс ➤CEBus ➤УПБ

СВЯЗАННЫЕ ПОСТЫ

Учебники по беспроводным радиочастотам

GSM ТД-СКДМА ваймакс LTE UMTS GPRS CDMA SCADA беспроводная сеть 802.11ac 802.11ad GPS Зигби z-волна Bluetooth СШП Интернет вещей Т&М спутник Антенна РАДАР RFID

Различные типы датчиков

Датчик приближения Датчик присутствия против датчика движения Датчик LVDT и RVDT Датчик положения, смещения и уровня датчик силы и датчик деформации Датчик температуры датчик давления Датчик влажности датчик МЭМС Сенсорный датчик Тактильный датчик Беспроводной датчик Датчик движения Датчик LoRaWAN Световой датчик Ультразвуковой датчик Датчик массового расхода воздуха Инфразвуковой датчик Датчик скорости Датчик дыма Инфракрасный датчик Датчик ЭДС Датчик уровня Активный датчик движения против пассивного датчика движения

Поделиться этой страницей

Перевести эту страницу

СТАТЬИ Раздел T&M ТЕРМИНОЛОГИИ Учебники Работа и карьера ПОСТАВЩИКИ Интернет вещей Онлайн калькуляторы исходные коды ПРИЛОЖЕНИЕ. ЗАМЕТКИ Всемирный веб-сайт T&M

Как узнать полярность электролитического конденсатора

Чтобы определить полярность конденсатора , полоска на электролитическом конденсаторе указывает на отрицательный конец . Для конденсаторов с осевыми выводами (в которых выводы выходят из противоположных концов конденсатора) может быть стрелка, указывающая на отрицательный конец, символизирующая поток заряда. 8 сентября 2019 г.

Как определить полярность электролитического конденсатора?

Чтобы определить полярность конденсатора , полоска на электролитическом конденсаторе указывает на отрицательный конец . Для конденсаторов с осевыми выводами (в которых выводы выходят из противоположных концов конденсатора) может быть стрелка, указывающая на отрицательный конец, что символизирует поток заряда.

Как определить положительный или отрицательный электролитический конденсатор?

Электролитические конденсаторы имеют положительную и отрицательную стороны. Чтобы сказать, какая сторона какая, ищите большую полосу или знак минус (или то и другое) на одной стороне конденсатора . Вывод, ближайший к этой полосе или знаку минус, является отрицательным выводом, а другой вывод (без маркировки) является положительным выводом.

Какая сторона электролитического конденсатора положительная?

Положительная или анодная сторона конденсатора помечена символом «+». Поскольку электролитические конденсаторы поляризованы, я использую символ (показан ниже) на своих схемах. Схематическое обозначение поляризованных конденсаторов, как показано на Eagle.

Что произойдет, если подключить электролитический конденсатор наоборот?

Удельное сопротивление электролитического конденсатора становится меньше При перепутывании клемм. Когда положительные и отрицательные клеммы подключены наоборот. Водород будет генерироваться без образования оксидной пленки, необходимой для диэлектрической среды.

Как определить, является ли конденсатор полярным или неполярным?

Чаще всего если конденсатор имеет трубчатый корпус, то он будет поляризованным . Все танталовые колпачки есть без исключения. Есть исключения, но вы, вероятно, не найдете их в Хижине. У электролитов отрицательный вывод помечен, как правило, стрелками и знаком «-».

Имеет ли значение, как подключить конденсатор?

На этих электролитических конденсаторах есть положительный контакт, называемый анодом, и отрицательный контакт, называемый катодом. Анод всегда должен быть подключен к более высокому напряжению . Если вы подключите его наоборот, с катодом, получающим более высокое напряжение, то приготовьтесь к взрыву колпачка!

Как проверить полярность конденсатора с помощью мультиметра?

Чтобы проверить конденсатор с помощью мультиметра, установите мультиметр на показания в диапазоне высоких сопротивлений, где-то выше 10 кОм и 1 м Ом. Прикоснитесь измерительными проводами к соответствующим выводам на конденсаторе, красный к положительному, а черный к отрицательному. Индикатор должен начинаться с нуля, а затем медленно двигаться к бесконечности.

Как вы читаете электролитический конденсатор?

Первые две цифры представляют значение в пикофарадах, а третья цифра — количество нулей, которое нужно добавить к первым двум . Например, конденсатор емкостью 4,7 мкФ с номинальным напряжением 25 вольт будет иметь маркировку E476. Это соответствует 47000000 пФ = 47000 нФ = 47 мкФ.

Какая ветвь конденсатора заземляется?

Электролитический конденсатор имеет соединение + и -. Они НЕ называются катодом и анодом, как диоды. На операционном усилителе может быть отрицательное напряжение питания. the – переходит к более низкому потенциалу (VEE или -V).

Что означает стрелка на конденсаторе?

(i) Обозначение конденсатора:

Его символ состоит из двух параллельных линий, отделенных друг от друга, т.е. плоской, изогнутой или через нее проходит стрелка. Плоская линия указывает, что конденсатор неполяризованный, изогнутая линия указывает, что конденсатор поляризованный, а стрелка указывает, что имеет переменный тип .

Все ли конденсаторы имеют полярность?

Не все конденсаторы имеют полярность , но когда они есть, очень важно не перепутать их полярность. Керамические конденсаторы — маленькие (обычно 1 мкФ и меньше), обычно керамические корпуса синего или желтого цвета — неполяризованы. Вы можете подключить их любым способом в цепи.

Что такое символ поляризованного конденсатора?

Символ с одной изогнутой пластиной указывает на то, что конденсатор поляризован. Изогнутая пластина обычно представляет собой катод конденсатора, напряжение на котором должно быть ниже, чем на положительном анодном выводе. К положительному выводу символа поляризованного конденсатора также следует добавить знак плюс.

Имеет ли значение полярность конденсатора?

Полярность: Некоторые конденсаторы изготавливаются таким образом, что они могут выдерживать приложенное напряжение только с одной полярностью, но не с другой . Это связано с их конструкцией: диэлектрик представляет собой микроскопически тонкий слой изоляции, нанесенный на одну из пластин постоянным напряжением в процессе изготовления.

Какой провод куда идет на конденсаторе?

Коричневый провод подходит к одному концу нового конденсатора. Фиолетовый или желтый провод идет на другой конец нового конденсатора . Это также провод питания, вам нужно будет сделать перемычку, чтобы перейти от этой клеммы к клемме «C» на старом 3-контактном конденсаторе.

Можно ли подключать электролитический конденсатор в обратной полярности?

Электролитические конденсаторы переменного тока или биполярные имеют два анода, соединенных с обратной полярностью . Электролитические конденсаторы постоянного тока поляризованы в процессе производства и поэтому могут работать только с постоянным напряжением.

Сохнут ли электролитические конденсаторы?

Электрические признаки

Электролитические конденсаторы с открытым вентилем находятся в процессе высыхания, независимо от того, хороший или плохой электролит в них . Они всегда показывают низкие значения емкости и очень высокие значения омического ESR. Таким образом, сухие электронные крышки бесполезны с электрической точки зрения. Электронные колпачки могут выйти из строя без каких-либо видимых симптомов.

Какая сторона конденсатора отрицательная?

Отрицательный штифт крышки обычно обозначается маркировкой «-» и/или цветной полосой вдоль банки. У них также может быть более длинная положительная ветвь. Ниже представлены электролитические конденсаторы емкостью 10 мкФ (слева) и 1 мФ, каждый из которых имеет символ тире, обозначающий отрицательную ветвь, а также более длинную положительную ветвь.

Можно ли заменить поляризованный конденсатор на неполяризованный?

Вы можете заменить поляризованный колпачок на неполяризованный , так как у неполяризованного нет проблем с положительным или отрицательным напряжением.

Какая ветвь конденсатора положительная?

Итак, как узнать, какие стороны положительные, а какие отрицательные? Большинство электролитических конденсаторов четко обозначены черной полосой на отрицательной стороне и имеют стрелки или шевроны для предотвращения неправильного подключения. Поляризованные конденсаторы без маркировки имеют зубчатое кольцо вокруг положительного конца .

Что произойдет, если поменять полярность конденсатора?

При обратной полярности возможно повреждение или короткое замыкание конденсатора . 2. Некоторые конденсаторы с твердым электролитом рассчитаны на то, чтобы выдерживать обратное напряжение в диапазоне, указанном в документации по продукту.

Можно ли подключить конденсатор любым способом?

Не все конденсаторы поляризованы, но если это так, очень важно не перепутать их полярность. Керамические конденсаторы — маленькие (1 мкФ и меньше), обычно желтые — неполяризованные. Вы можете приклеить их любым способом .

Можно ли установить конденсатор вверх ногами?

Не устанавливайте в перевернутом виде клеммами вниз, так как это может сократить срок службы и нарушить работу клапана сброса давления .

Как проверить конденсатор с помощью цифрового мультиметра?

Подключите известное значение сопротивления последовательно с конденсатором. Подсоедините концы конденсатора к щупам мультиметра и установите ручку на измерение постоянного напряжения. Подайте известное напряжение (например, 10 В) на последовательное соединение. Обратите внимание на отображаемое на панели напряжение на конденсаторе.

Конденсатор должен иметь непрерывность?

Если конденсатор не показывает никаких признаков непрерывности, конденсатор разомкнут . Если мультиметр издает непрерывный звуковой сигнал, конденсатор перегорел и требует замены.

Сколько Ом должен иметь конденсатор?

Показания омметра

Измеритель должен немедленно перейти к нулю омов , а затем постепенно омы будут расти. Это показатель хорошего конденсатора. Если омы не увеличиваются или уменьшаются, то конденсатор необходимо заменить.

Почему электролитический конденсатор поляризован?

Электролитические конденсаторы являются поляризованными компонентами из-за их асимметричной конструкции и должны постоянно работать с более высоким напряжением (т. е. более положительным) на аноде, чем на катоде. По этой причине полярность указана на корпусе устройства.

Что может произойти, если поляризованный конденсатор установить без учета полярности?

Большинство электролитических типов конденсаторов являются полярными, т. е. постоянное напряжение, подаваемое на клеммы конденсатора, должно иметь правильную полярность, т. е. положительная на положительную клемму и отрицательная на отрицательную клемму, так как неправильная разрушить изолирующий оксидный слой и навсегда …

Каким способом установить конденсатор?

Подключите положительный вывод конденсатора.

Независимо от того, подключаете ли вы аккумулятор, усилитель или какой-либо распределительный блок, вам необходимо соединить положительный вывод конденсатора с положительным выводом другого компонента, пропустив между ними провод .

Сколько лет служат электролитические конденсаторы?

Современные алюминиевые электролитические конденсаторы имеют более длительный срок хранения, обычно около 2 лет по сравнению со своими предшественниками.

Можно ли использовать конденсатор на 50 В вместо конденсатора на 25 В?

Да. Только не опускайтесь ниже 25В . 4,7 мкФ — это «точное» значение, тогда как 25 В — максимальное значение.

Что означает мкФ на конденсаторе?

мкФ относится к размеру конденсатора . Емкость – это заряд, необходимый для повышения потенциала тела на единицу. Емкости в 1 фарад (f) требуется 1 кулон электричества, чтобы поднять ее потенциал на 1 вольт (v). 1 микрофарад (мкФ) = 0,0000001 Ф.

Как прочитать символ конденсатора?

Первые два числа представляют значение в пикофарадах, а третье число — это количество нулей, которое нужно добавить к первым двум . Например, конденсатор емкостью 4,7 мкФ с номинальным напряжением 25 вольт будет иметь маркировку E476. Это соответствует 47000000 пФ = 47000 нФ = 47 мкФ.

Какой символ используется на конденсаторах?

Единицей измерения емкости в системе СИ является фарад (обозначение: F ).

Есть ли плюс и минус на пусковом конденсаторе?

Конденсатор от вентилятора является пусковым конденсатором и не имеет полярности. У него нет положительной и отрицательной клеммы , потому что он используется в цепи переменного, а не постоянного тока. Он используется для создания фазового сдвига во вторичных обмотках двигателя, чтобы заставить его вращаться.

Какие типы конденсаторов поляризованы?

Электролитические конденсаторы поляризованы, т.е. их можно размещать в цепи только в одну сторону.

Какой символ обозначает электролитический конденсатор?

– Электролитические конденсаторы Символ

Изогнутая часть представляет собой катод (отрицательный) конденсатора, а противоположная пластина представляет собой один из электродов (положительный) . Иногда к положительной стороне добавляется еще и плюсик. Наиболее распространенное обозначение электролитического конденсатора (поляризованного конденсатора).

Почему некоторые конденсаторы имеют 3 вывода?

У двухвыводных конденсаторов с выводами остаточная индуктивность больше, поскольку провода работают как катушки индуктивности. При создании структуры с тремя клеммами остаточная индуктивность последовательно с емкостью становится меньше . Следовательно, вносимые потери лучше, чем у двухконтурных конденсаторов.

плюс-минус в зависимости от вида

Многие типы электрических конденсаторов не имеют полярности и поэтому их включение в цепь не составляет труда. Электролитические аккумуляторы заряда составляют особый класс, т.к. имеют положительный и отрицательный выводы, поэтому при их подключении часто возникает проблема, как определить полярность конденсатора.

Содержание

• 1 Как определить полярность электролитического конденсатора?
• 2 По маркировке
• 3 Плюсовая сторона конденсатора
• 4 Маркировка минусовой
• 5 По изображению
• 6 С помощью мультиметра

Как определить полярность электролитического конденсатора?

Проверить расположение плюса и минуса на устройстве можно несколькими способами. Полярность конденсатора определяется следующим образом:

• по маркировке, т.е. по надписям и рисункам на корпусе;
• по внешнему виду;
• с помощью универсального измерительного прибора — мультиметра.

Важно правильно определить положительный и отрицательный контакты, чтобы после установки при подаче напряжения цепь не вышла из строя.

По маркировке

Маркировка аккумуляторов заряда, в том числе электролитических, зависит от страны, фирмы-производителя и стандартов, которые со временем меняются. Поэтому вопрос, как определить полярность на конденсаторе, не всегда имеет однозначный ответ.

Обозначение плюса конденсатора

На отечественных советских изделиях маркировался только плюсовой контакт — знаком «+». Этот знак был нанесен на корпус рядом с плюсовой клеммой. Иногда в литературе положительный вывод электролитических конденсаторов называют анодом, поскольку они не только пассивно накапливают заряд, но и служат для фильтрации переменного тока, т. е. обладают свойствами активного полупроводникового прибора. В некоторых случаях знак «+» ставится на печатной плате рядом с плюсовым выводом размещенного на ней запоминающего устройства.

На изделиях серии К50-16 маркировка полярности нанесена на днище, выполненное из пластика. Другие модели серии К50, такие как К50-6, имеют знак «плюс», нарисованный на нижней части алюминиевого корпуса, рядом с плюсовой клеммой. Иногда на дне маркируется и импортная продукция, произведенная в бывшем соцлагере. Современная отечественная продукция соответствует мировым стандартам.

Маркировка конденсаторов SMD (Surface Mounted Device), предназначенных для поверхностного монтажа (SMT — Surface Mount Technology), отличается от обычной. Плоские модели имеют черный или коричневый корпус в виде небольшой прямоугольной пластины, с серебристой полосой со знаком «плюс» на плюсовой клемме.

Маркировка минуса

Принцип маркировки полярности импортной продукции отличается от традиционных стандартов отечественной промышленности и заключается в алгоритме: «чтобы знать, где плюс, надо сначала найти, где минус». Расположение минусового контакта показано как специальными знаками, так и цветом корпуса.

Например, черный цилиндрический корпус имеет светло-серую полосу по всей высоте цилиндра со стороны отрицательного вывода, иногда называемого катодом. Полоска печатается штриховой линией, или вытянутыми эллипсами, или знаком «минус», и 1 или 2 угловыми скобками с острым углом, направленным к катоду. Диапазон с другими номиналами отличается синим корпусом и бледно-голубой полосой на стороне минусового контакта.

Другие цвета также используются для маркировки по общему принципу: темное тело и светлая полоса. Эта маркировка никогда полностью не стирается и поэтому всегда можно определить полярность «электролита», как для краткости называют электролитические конденсаторы на радиотехническом жаргоне.

Корпус конденсаторов SMD, выполненный в виде алюминиевого металлического цилиндра, остается неокрашенным и имеет натуральный серебристый цвет, а сегмент круглого верхнего торца окрашивается в насыщенный черный, красный или синий цвет и соответствует положению отрицательный терминал. После установки элемента на поверхность печатной платы на схеме хорошо виден частично окрашенный конец корпуса, обозначающий полярность, так как он имеет большую высоту, чем плоские элементы.

На поверхность платы нанесена соответствующая полярность маркировка цилиндрического SMD устройства: это круг с заштрихованным белыми линиями сегментом, где расположен минусовой контакт. Однако учтите, что некоторые производители предпочитают маркировать плюсовой контакт устройства белым цветом.

По внешнему виду

Если маркировка стерта или нечеткая, иногда можно определить полярность конденсатора по внешнему виду корпуса. У многих конденсаторов с клеммами на одной стороне, которые не были собраны, плюсовая сторона длиннее, чем отрицательная. Продукты ETO, ныне устаревшие, имеют вид двух цилиндров, установленных друг на друга: большего диаметра и меньшей высоты, и меньшего диаметра, но значительно выше. Контакты центрируются на концах цилиндров. Положительный вывод установлен на конце цилиндра большего диаметра.

Некоторые мощные электролиты имеют катодный вывод, выведенный на корпус, который припаивается к корпусу схемы. Соответственно плюсовая клемма изолирована от корпуса и расположена сверху на нем.

Полярность широкого класса зарубежных, а теперь и отечественных электролитических конденсаторов определяется по светлой полоске, связанной с отрицательным полюсом прибора. Если ни по маркировке, ни по внешнему виду электролита полярность определить не удается, то и тогда проблема «как узнать полярность конденсатора» решается с помощью универсального тестера – мультиметра.

С помощью мультиметра

Перед проведением опытов важно собрать схему так, чтобы испытательное напряжение источника постоянного тока (ИПТ) не превышало 70-75% номинального значения, указанного на футляре для хранения или в справочнике книга. Например, если электролит рассчитан на 16 В, блок питания должен выдавать не более 12 В. Если номинал электролита неизвестен, начинайте эксперимент с малых значений в диапазоне 5-6 В, а затем постепенно увеличить напряжение на выходе блока питания.

Конденсатор должен быть полностью разряжен — для этого соедините его ножки или выводы, закороченные на несколько секунд металлической отверткой или пинцетом. К ним можно подключить лампу накаливания от карманного фонаря, пока не погаснет или резистор. Затем следует внимательно осмотреть изделие – на нем не должно быть повреждений и вздутий корпуса, особенно защитного клапана.

Потребуются следующие устройства и комплектующие:

• ИП — аккумулятор, аккумулятор, блок питания компьютера или специализированное устройство с регулируемым выходным напряжением;
• мультиметр;
• резистор;
• монтажные принадлежности: паяльник с припоем и канифолью, бокорезы, пинцет, отвертка;
• маркер для нанесения знаков полярности на корпус проверяемого электролита.

Затем необходимо собрать электрическую цепь:

• параллельно резистору с помощью «крокодилов» (т.е. щупов с зажимами) подключить мультиметр, установленный для измерения постоянного тока;
• Подключите плюсовую клемму источника питания к клемме резистора;
• соедините другой вывод резистора с выводом конденсатора, а его второй вывод соедините с минусовым выводом источника питания.

При правильной полярности подключения электролита мультиметр не будет регистрировать ток. Значит, контакт, подключенный к резистору, будет положительным. В противном случае мультиметр покажет ток. При этом плюсовой контакт электролита был соединен с минусовой клеммой источника питания.

Другой способ проверки отличается тем, что мультиметр, подключенный параллельно резистору, переводится в режим измерения постоянного напряжения. В этом случае, если емкость подключена правильно, прибор покажет напряжение, значение которого затем будет стремиться к нулю. При неправильном подключении напряжение сначала упадет, но затем зафиксируется на ненулевом значении.

По способу 3 прибор для измерения постоянного напряжения подключают параллельно не сопротивлению, а проверяемой емкости. Если полюса емкости подключены правильно, напряжение достигнет значения, установленного на источнике питания. Если минус блока питания соединить с плюсом емкости, т.е. неправильно, то напряжение на конденсаторе поднимется до значения, равного половине значения, выдаваемого блоком питания. Например, если клеммы источника питания 12 В, емкость будет 6 В.

После завершения испытаний конденсатор следует разрядить так же, как и в начале эксперимента.

Related articles:

Electrolytic Capacitor:Polarity,Types,7 Important Factors – Lambda Geeks

A. Definition of Electrolytic Capacitor and Overview

B. Family Tree of Electrolytic Capacitors

C. Принцип оплаты

D. Construction of Capacitor

E. Capacitance and volumetric efficiency

F. Electrical characteristics

G. Symbol of capacitor

«Электролитический конденсатор можно определить как конденсатор с металлическими анодами на концах. Этот анод создает изолирующий оксидный слой».

Изолирующий оксидный слой действует как диэлектрический слой конденсатора. Оксидный слой покрыт бетоном, жидким или гелевым электролитом. Эта крытая часть служит катодом электролитического конденсатора.

Электролитические конденсаторы имеют специальный символ. Символ на схеме позволяет понять, какой это тип конденсатора.

Типичный электролитический конденсатор имеет более высокое произведение емкости на напряжение (CV) на единицу объема по сравнению с другими типами. Этому способствует слабый диэлектрический слой, а также более широкая поверхность анода.

They have three kinds –

• Aluminum type Capacitors
• Tantalum type Capacitors
• Niobium type Capacitors

Конденсаторы этого типа имеют большую емкость, что помогает им обходить низкочастотные сигналы и накапливать большое количество энергии. Они находят применение в схемах развязки и фильтрации.

Эти типы конденсаторов поляризованы. Причиной их является их особая структура. Они должны работать при более высоких напряжениях, а на аноде и катоде должны быть более положительные напряжения.

Анод промышленного электролитического конденсатора помечен знаком плюс. Электролитический конденсатор можно разрушить, подав напряжение обратной полярности или используя напряжение, превышающее номинальное рабочее напряжение. Разрушение опасно и может привести к взрыву и пожару.

Биполярные электролитические конденсаторы также являются единственными в своем роде. Его можно сформировать, просто соединив два конденсатора, соединив аноды с анодом и катод с катодом.

Узнайте о других типах конденсаторов и работе

Электролитические конденсаторы имеют несколько разновидностей. Характер положительной пластины и тип используемого электролита вносят изменения. В каждом из этих трех типов конденсаторов используются бетонные и нетвердые электролиты. Дерево показано ниже –

Эти конденсаторы накапливают энергию так же, как обычные конденсаторы. Он удерживает энергию, разделяя заряд в электрическом поле в изолирующем оксидном слое внутри проводников. Здесь присутствует электролит, который действует как катод. Он также образует еще один электрод конденсатора.

Эти конденсаторы используют химическое свойство «клапанных металлов» для создания конденсатора. Практика создает тонкий слой оксида при замене электролита определенного типа. В качестве анода в этих конденсаторах используются три твердых типа.

1. Алюминий . В конденсаторах этого типа используется алюминиевая фольга высокой чистоты с тиснением и оксидом алюминия в качестве диэлектрического материала.

2. Тантал – в конденсаторах этого типа используется танталовая пыль с самым низким уровнем легирования.

[ Подробнее о танталовом конденсаторе. Кликните сюда! ]

3. Ниобий – в конденсаторах этого типа используется ниобиевая пыль, которая имеет самый низкий уровень легирования.

Свойства материалов анода можно изучить ниже –

Material	Dielectric Material	Structure of oxide	Permittivity	Breakdown Voltage(V/µm)
Aluminum	Aluminum Oxide [ Al 2 O 3 ]	Аморфный	9,6	710
Алюминий	Crystalline	11. 6-14.2	800-1000
Tantalum	Tantalum pentoxide [Ta 2 O 5 ]	Amorphous	27	625
Niobium	Niobium Pentoxid0005 Мы видим, что диэлектрическая проницаемость оксида тантала в три раза больше, чем оксида алюминия. Каждый анод отпечатан с менее гладкой поверхностью покрытия и имеет большую площадь покрытия по сравнению с удушающим. Это сделано для увеличения емкости на единицу объема конденсатора. Если к анодам конденсатора приложить положительный потенциал, образуется толстый оксидный барьерный слой. Толщина области покрытия зависит от приложенного напряжения на анодах. Этот оксидный слой, который также является изолятором, затем функционирует как диэлектрический материал. Оксидный слой, создаваемый анодом, может быть разрушен, если изменить полярность приложенного напряжения. После формирования диэлектрика счетчик должен соответствовать шероховатой изолирующей области, на которой образовался оксид. Поскольку электролит действует как катод, он выполняет процесс согласования. Электролиты подразделяются в основном на две категории – «твердые» и «нетвердые». Жидкие среды с ионной проводимостью за счет движущихся ионов считаются нетвердыми электролитами. Этот тип электролитов легко помещается на шероховатой поверхности. Твердые работают в прочной конструкции, используя химические процессы, такие как полимеризация для проводящих полимеров или пиролиз для диоксида марганца. Электролитические конденсаторы Емкость и объемный КПД Принцип работы электролитического конденсатора аналогичен принципу работы «пластинчатого конденсатора». Емкость представлена ​​следующим уравнением. C = ε*(A/d) Здесь C — емкость. A – площадь пластин. d — расстояние между двумя пластинами. ε — диэлектрическая проницаемость среды между двумя пластинами. Увеличение площади электрода и диэлектрической проницаемости увеличивает емкость. Если посмотреть подробнее, конденсаторы электролитического типа имеют слабый диэлектрический слой, и он остается в пределах нанометров на вольт. Есть еще одна причина более высокой емкости. Это шероховатая поверхность. Электрические характеристики Схема последовательного эквивалента Характеристики электролитических конденсаторов четко определены в «Международном общем описании IEC 60384-1». Конденсаторы можно представить в виде безупречной соответствующей схемы с последовательным соединением электрических компонентов, включая все омические потери, емкостные, индуктивные параметры электролитического конденсатора. Приведенная ниже схема представляет собой последовательный эквивалент эквивалентной цепи электролитических конденсаторов серии , изображение — Inductiveload, модель электролитического конденсатора, отмеченная как общественное достояние, более подробная информация на Wikimedia Commons C представляет значение емкости конденсатора; RESR представляет собой последовательное эквивалентное сопротивление. Также учитываются потери из-за тепловых и омических эффектов. LESL — это соответствующая индуктивность, включенная последовательно и рассматриваемая как собственная индуктивность электролитического конденсатора. Bleak — сопротивление утечки. Параметры емкости, стандартных значений и допусков электролитического конденсатора Конструкция анода и катода в первую очередь определяет характеристики электролитического конденсатора. Значение емкости конденсатора зависит от некоторых факторов, таких как параметры температуры и частота. Электролитические конденсаторы нетвердых типов имеют свойство отклонения в сторону температур. Он показывает большее отклонение, чем твердые типы электролитов. Емкость обычно измеряется в микрофарадах (мкФ). Требуемое приемочное значение емкости определяется указанными приложениями. Электролитические конденсаторы не требуют узких допусков. Напряжение готовности и категории Номинальное напряжение электролитического конденсатора определяется как напряжение, при котором конденсатор работает с полной эффективностью. Если на конденсатор подается напряжение, превышающее номинальное, конденсатор выходит из строя. Если на конденсатор подается напряжение ниже номинального, это также влияет на конденсатор. Применение более низких напряжений увеличивает срок службы конденсатора. Иногда это повышает надежность танталовых электролитических конденсаторов. Импульсное напряжение Импульсное напряжение — это максимальное значение пикового напряжения, которое подается на электролитические конденсаторы. Рассчитывается на время использования конденсатора в ограниченном количестве циклов. Переходное напряжение Электролитические конденсаторы, в которых в качестве материала используется алюминий, менее чувствительны к переходным напряжениям. Это условие выполняется, только если частота и энергия переходного процесса сравнительно меньше. Обратное напряжение Типичный электролитический конденсатор поляризован, и, как правило, напряжение анодного электрода должно быть положительным по отношению к напряжению катода. Обратное напряжение редко используется в фиксированных цепях переменного тока. Полное сопротивление Типичный конденсатор используется в качестве компонента для хранения электроэнергии. Иногда конденсатор помещают в качестве резистивного элемента в цепь переменного тока. Основное применение электролитического конденсатора — развязывающий конденсатор. Полное сопротивление конденсатора определяется сопротивлением переменному току, которое зависит от частоты и имеет фазу и амплитуду на заданной частоте. Чтобы узнать больше о конденсаторе, нажмите здесь Для получения дополнительной статьи, связанной с электроникой, нажмите здесь Куда подключать внешнюю фольгу на конденсаторах     Место подключения внешней фольги на конденсаторах Общий Некоторые неэлектролитические конденсаторы имеют ленточный конец, иногда обозначаемый как «внешняя фольга». Эти конденсаторы обычно изготавливаются из длинной узкой полоски изоляционного материала и с обеих сторон помещаются полоски металлической фольги. Два куска фольги становятся пластинами конденсатора, а изолятор — диэлектриком. Затем эта длинная полоса скручивается в цилиндрическую форму, выводы прикрепляются к двум фольгам, а затем вся сборка заливается каким-либо материалом, предназначенным для предотвращения попадания влаги в конденсатор и сохранения механической стабильности конденсатора. Поскольку конденсатор намотан цилиндрической формы, одна из сторон фольги находится снаружи, а другая — внутри. Соединение внешней фольги затем маркируется полосой, указывающей положение внешней фольги. Почему маркируется внешняя фольга? Почему производители конденсаторов утруждают себя маркировкой внешней фольги полосой? Разве электролитические конденсаторы не единственные, где имеет значение полярность? Хотя это правда, что полярность неэлектролитического конденсатора не имеет значения для сигнала, внешняя фольга помечена, потому что ее можно использовать в качестве экрана от наложения электрического поля на конденсатор. Чтобы воспользоваться экранирующими свойствами внешней фольги, конденсатор должен быть подключен к цепи в определенной ориентации. Куда подключать внешнюю фольгу? Надлежащий способ подключения внешней фольги — к стороне цепи с низким импедансом, которой в случае соединительных колпачков обычно является пластина предыдущей ступени. Если это перепускной колпачок для заземления, подключите внешнюю фольгу к заземленной стороне. Если это перепускной колпачок от сигнала к B+, подключите внешнюю фольгу к B+. Внешняя фольга будет действовать как экран от наложения электрического поля на конденсатор, поэтому вам нужно, чтобы он имел обратный путь к земле с наименьшим импедансом. Для сигналов переменного тока шина питания фактически находится под потенциалом земли, как и шина заземления. Вот почему его целесообразно использовать в качестве заземления экрана. Эту концепцию иногда сложно понять, но если вы задумаетесь о том, как работает конденсатор, все станет ясно. Конденсатор имеет емкостное реактивное сопротивление, которое рассчитывается следующим образом: Xc = 1/(2*Pi*f*C) где: Xc — емкостное реактивное сопротивление            f = частота сигнала, проходящего через конденсатор            C = емкость конденсатора. Как видно из приведенного выше уравнения, частотный член стоит в знаменателе, поэтому с увеличением частоты емкостное сопротивление уменьшается. Поскольку реактивное сопротивление фактически является мерой «сопротивления переменного тока» конденсатора, конденсатор будет демонстрировать очень низкое сопротивление на более высоких частотах, но при этом выглядит как разомкнутая цепь для постоянного тока и частот, достаточно низких, чтобы сделать емкостное реактивное сопротивление значительным. Это означает, что большие электролитические шунтирующие конденсаторы в блоке питания эффективно «коротко замыкают» сигналы переменного тока выше определенной очень низкой частоты. Для всех практических целей экранирования подключение внешней фольги к шине питания так же хорошо, как и заземление. В качестве примечания, электролитические конденсаторы имеют внутреннее сопротивление, которое имеет тенденцию к увеличению с частотой, что может сделать конденсатор менее чем идеальным в качестве байпаса на более высоких частотах. По этой причине иногда рекомендуется обойти электролитические конденсаторы фольгой меньшего номинала или конденсатором другого типа. Я видел, как известный «гуру» гитарного усилителя сказал, что нужно соединить ленточный конец с сеткой следующего каскада, потому что он находится под потенциалом земли. Это совершенно неправильно, потому что сетка представляет собой точку с очень высоким импедансом в цепи. Сетка самой лампы имеет очень высокий импеданс, и она обычно шунтируется высоким сопротивлением от 220K до 1Meg, а также обычно имеет большое последовательное сопротивление в качестве межкаскадного аттенюатора. Из-за этого он был бы очень плохим выбором для электростатического экранирования. Пластина, с другой стороны, имеет импеданс, равный внутреннему сопротивлению пластины трубки, параллельной пластинчатому резистору (при условии, что катод зашунтирован), что для типичного 12AX7 составляет около 38 кОм. Если катодный резистор не шунтирован, выходной импеданс немного выше, около 68 кОм или около того, в зависимости от номинала катодного резистора, но все же значительно ниже входного импеданса следующего каскада. Лампы с более низким внутренним сопротивлением пластины, такие как 12AT7, будут иметь еще более низкий выходной импеданс. Что делать, если у конденсатора нет оборванного конца? Эта маркировка внешней фольги была очень распространена в «старые добрые времена» электроники, но, к сожалению, большинство производителей конденсаторов в настоящее время не утруждают себя маркировкой внешней фольги, так что мы предоставлены сами себе. Если у конденсатора нет оболочкового конца, внешнее соединение фольги может быть на любом конце, поэтому не существует простого визуального метода определения наилучшей ориентации конденсатора. Однако, если у вас есть доступ к осциллографу, вы можете провести простой тест, чтобы определить, какая клемма является внешней фольгой. Установите осциллограф на самую чувствительную вертикальную шкалу (предпочтительно 20 мВ или меньше) и подключите щуп осциллографа к конденсатору (заземление с одной стороны крышки, наконечник щупа с другой). Крепко возьмите конденсатор пальцами и отметьте амплитуду индуцированного сигнала переменного тока частотой 60 Гц (или 50 Гц, если вы находитесь на другом берегу пруда). Крепко удерживая конденсатор, поменяйте местами выводы прицела, и вы должны увидеть существенную разницу в амплитуде индуцированного сигнала переменного тока. Ориентация с самым низким наведенным сигналом является той, которую вы хотите, и заземляющий провод прицела соединяется с внешней фольгой в этом положении. Отметьте его и подключите эту сторону колпачка к точке с самым низким импедансом в цепи, обычно к пластине источника возбуждения, когда он используется в качестве соединительного колпачка, или к заземленному концу, если он используется в шунтирующем положении. Если вы не можете увидеть достаточно сильный индуцированный сигнал переменного тока, удерживая конденсатор между пальцами, поместите конденсатор поверх сетевого шнура переменного тока (конечно, подключенного к сетевой розетке!) вместо того, чтобы держать его между пальцами и вы увидите больший сигнал на прицеле. Если вы новичок в этом, начните с 0,022 мкФ или около того, так как проще всего увидеть разницу между двумя ориентациями. Наведенный сигнал меньше на частоте 60 Гц с конденсаторами большей емкости, и его труднее увидеть в осциллографе. В случае некоторых типов конденсаторов, таких как керамические диски, многослойная керамика или серебряная слюда, «внешняя фольга» отсутствует, поскольку конденсатор изготовлен из однослойного или сложенного слоями диэлектрического материала и проводник. Ориентация этих конденсаторов не имеет значения. Кроме того, в некоторых пленочных конденсаторах с более высоким напряжением (обычно 1000 В постоянного тока/450 В переменного тока и более высокие значения, такие как высоковольтные устройства Orange Drop 716P) используется метод «последовательной намотки», который состоит из двух отдельных секций, расположенных рядом, с общей «плавающий» соединительный слой, обычно в нижней части стека слоев. Эти колпачки также не будут иметь собственного экранирования.   Правильная ориентация конденсаторов сделает усилитель гораздо менее восприимчивым к внешнему шуму, включая гул, помехи от флуоресцентного освещения и тенденцию к колебаниям или пикам и провалам частотной характеристики из-за нежелательной обратной связи от соседних сигналов внутри усилителя, что может повлиять на тон усилителя (и это причина, по которой некоторые люди утверждают, что усилитель звучит по-другому, если конденсаторы ориентированы в противоположном направлении — если нет случайной связи, не будет тональной разницы, но все же будет преимущество в шуме) достигается за счет правильной ориентации колпачков).   Copyright © 1999, 2000, 2001, 2002, 2003, 2004, 2005  Рэндалл Эйкен. Запрещается воспроизводить в любой форме без письменного разрешения Aiken Amplification. Редакция от 19.02.14 Почему электролитический конденсатор имеет полярность? – Sage-Tips Содержание 1 Почему электролитический конденсатор имеет полярность? 2 В чем разница между электролитическим и неэлектролитическим конденсатором? 3 Для чего используются алюминиевые электролитические конденсаторы? 4 Почему некоторые конденсаторы имеют полярность? Почему электролитический конденсатор имеет полярность? Электролитические конденсаторы являются поляризованными компонентами из-за их асимметричной конструкции и должны постоянно работать с более высоким напряжением (т. е. более положительным) на аноде, чем на катоде. По этой причине полярность указана на корпусе устройства. Что важно в отношении электролитических конденсаторов и полярности напряжения, что может произойти, если вы перепутали полярность? Полярный электролитический конденсатор взорвется в обратной полярности. Обратное постоянное напряжение на полярном конденсаторе приведет к его выходу из строя из-за короткого замыкания между двумя его выводами через диэлектрический материал (так же, как диод обратного смещения, работающий в области пробоя). Это явление известно как клапанный эффект. Чувствительны ли электролитические конденсаторы к полярности? Электролитические и танталовые конденсаторы поляризованы (чувствительны к полярности) и всегда имеют соответствующую маркировку. Электролитические блоки имеют свои отрицательные (-) выводы, отмеченные стрелкой на корпусе. У некоторых поляризованных конденсаторов полярность обозначается маркировкой положительного вывода. В чем разница между электролитическим и неэлектролитическим конденсатором? Электролитический конденсатор имеет металлическую алюминиевую фольгу для одной пластины, тонкий слой анодированного оксида алюминия для диэлектрика и гелевый электролит для другой пластины. Неэлектролит имеет более обычную двухпластинчатую систему, практически любой другой вид диэлектрического материала. Что такое поляризованный конденсатор и неполяризованный конденсатор? Мы можем понять это следующим образом: поляризованный конденсатор на самом деле является конденсатором, который можно использовать только в одном направлении напряжения. Для неполяризованных конденсаторов можно использовать оба направления напряжения. Следовательно, с точки зрения направления напряжения неполярные конденсаторы лучше, чем поляризованные. Конденсатор переменной емкости имеет полярность? Эти конденсаторы можно подключать без учета полярности. Если емкость является переменной, то они классифицируются как «переменные конденсаторы». Эти фиксированные конденсаторы подразделяются на «поляризованные» и «неполяризованные». Каждый тип конденсатора выбирается исходя из требований к емкости. Для чего используются алюминиевые электролитические конденсаторы? Алюминиевые электролитические конденсаторы обычно используются в источниках питания и преобразователях постоянного тока для сглаживания и буферизации выпрямленного постоянного напряжения во многих электронных устройствах. Они также используются в промышленных источниках питания. Алюминиевые электролитические конденсаторы являются поляризованными конденсаторами из-за их принципа анодирования. В чем разница между неполяризованным конденсатором и электролитическим конденсатором? В неполяризованных конденсаторах используется более толстый диэлектрический слой, и они могут быть рассчитаны на работу при гораздо более высоких напряжениях, чем электролитические конденсаторы. Неполяризованные конденсаторы имеют намного меньшую емкость (на единицу объема), чем электролитические конденсаторы, но они также имеют значительно меньший ток утечки. Как определить полярность конденсатора? Для определения полярности в КОНДЕНСАТОРАХ: Электролитические конденсаторы часто маркируются полосой. Эта полоса указывает на ОТРИЦАТЕЛЬНЫЙ провод. Если это конденсатор с осевыми выводами (выводы выходят из противоположных концов конденсатора), полоса может сопровождаться стрелкой, указывающей на отрицательный вывод. Почему некоторые конденсаторы имеют полярность? Электролитические конденсаторы имеют полярность, поэтому она показана на схеме. Причина этого покажет смещение потока тока. обычно он должен быть неполярным, чтобы получить наилучшие характеристики, на самом деле неполярная версия электролитического конденсатора может быть сделана путем соединения двух электролитических конденсаторов. Что такое неполяризованный конденсатор? Неполяризованный («неполярный») конденсатор — это тип конденсатора, который не имеет неявной полярности — его можно подключать к цепи любым способом. Похожие записи 21.11.2024 0 Особенности питания кормящей мамы: что можно и нельзя есть при грудном вскармливании 19.11.2024 0 Новорожденный какает слизью: причины появления слизи в кале грудничка 19.11.2024 0 Гемангиома у новорожденных: причины, виды, лечение и профилактика Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
