Что такое переменный резистор и для чего он нужен

Переменный резистор (потенциометр) — это электронный компонент, позволяющий плавно изменять величину сопротивления в электрической цепи. Он состоит из резистивного элемента и подвижного контакта (движка), который может перемещаться по резистивному элементу, изменяя сопротивление между выводами.

Основные области применения переменных резисторов:

Регулировка громкости в аудиотехнике
Настройка яркости и контрастности в мониторах
Управление скоростью электродвигателей
Регулировка чувствительности датчиков
Подстройка параметров в измерительных приборах
Деление напряжения в электронных схемах

Благодаря возможности плавного изменения сопротивления, переменные резисторы позволяют точно настраивать различные параметры электронных устройств.

Основные типы и конструкции переменных резисторов

По конструкции переменные резисторы делятся на несколько основных типов:

1. Поворотные (ротационные) потенциометры

Самый распространенный тип. Изменение сопротивления происходит при вращении оси. Бывают однооборотные (поворот на 270-300°) и многооборотные (до 20 оборотов). Применяются для ручной регулировки.

2. Ползунковые (слайдерные) потенциометры

Изменение сопротивления происходит при линейном перемещении движка. Часто используются в микшерных пультах, эквалайзерах. Удобны для визуального контроля положения.

3. Подстроечные резисторы

Миниатюрные потенциометры для точной настройки параметров схем. Регулируются отверткой. Бывают однооборотные и многооборотные.

4. Моторизованные потенциометры

Оснащены электродвигателем для дистанционного управления. Применяются в автоматизированных системах.

По типу резистивного элемента различают:

Проволочные — с намоткой из резистивной проволоки
Непроволочные — с резистивным слоем из углеродистых или керметных композиций

Маркировка переменных резисторов

На корпусе переменного резистора обычно наносится следующая маркировка:

Номинальное сопротивление
Допустимое отклонение
Тип функциональной характеристики
Мощность рассеивания
Дата изготовления

Номинальное сопротивление указывается в омах (Ом) или килоомах (кОм). Например:

1k — 1 кОм
470R — 470 Ом
10k — 10 кОм

Допуск обозначается буквой:

J — ±5%
K — ±10%
M — ±20%

Тип функциональной характеристики (закон изменения сопротивления):

A или B — линейная
C — логарифмическая

D — обратнологарифмическая

Мощность указывается в ваттах, например 0.5W.

Основные электрические параметры переменных резисторов

При выборе переменного резистора необходимо учитывать следующие основные параметры:

1. Номинальное сопротивление

Полное сопротивление потенциометра между крайними выводами. Выбирается исходя из схемы применения. Типовые значения от 100 Ом до 1 МОм.

2. Максимальная мощность рассеивания

Предельная мощность, которую может рассеивать резистор без повреждений. Обычно от 0.1 до 5 Вт для бытовой электроники.

3. Функциональная характеристика

Закон изменения сопротивления при повороте оси:

Линейная — равномерное изменение
Логарифмическая — быстрое изменение в начале диапазона
Обратнологарифмическая — быстрое изменение в конце диапазона

4. Допустимое отклонение

Максимальное отклонение фактического сопротивления от номинального значения. Обычно ±5%, ±10% или ±20%.

5. Температурный коэффициент сопротивления (ТКС)

Показывает изменение сопротивления при изменении температуры. Измеряется в ppm/°C (миллионная доля на градус Цельсия).

Как правильно выбрать переменный резистор

При подборе переменного резистора для конкретной схемы необходимо учитывать следующие факторы:

Требуемый диапазон регулировки сопротивления
Максимальный ток и напряжение в цепи
Необходимую точность установки
Условия эксплуатации (температура, влажность)
Требования к габаритам и способу монтажа
Особенности подключения в схеме (делитель напряжения или реостатное включение)

Важно правильно рассчитать мощность рассеивания, чтобы избежать перегрева резистора. Мощность определяется по формуле:

P = U² / R

где U — напряжение на резисторе, R — сопротивление.

Выбранная мощность резистора должна быть как минимум в 2 раза больше расчетной.

Особенности применения переменных резисторов в схемах

При использовании переменных резисторов в электронных схемах следует учитывать некоторые особенности:

1. Способ включения

Существует два основных способа включения переменных резисторов:

Потенциометрическое — используются все три вывода для деления напряжения
Реостатное — используются только два вывода для изменения силы тока

2. Шумы при регулировке

При перемещении движка могут возникать шумы из-за неоднородности резистивного слоя. В аудиотехнике рекомендуется использовать специальные малошумящие потенциометры.

3. Нелинейность характеристики

Реальная характеристика изменения сопротивления может отличаться от идеальной. Это следует учитывать при точных измерениях.

4. Влияние температуры

При нагреве сопротивление может меняться. Для ответственных применений используют прецизионные потенциометры с низким ТКС.

5. Механический износ

Со временем качество контакта движка ухудшается, что приводит к нестабильности сопротивления. Для повышения надежности применяют специальные смазки.

Современные тенденции в производстве переменных резисторов

Развитие технологий привело к появлению новых типов переменных резисторов:

1. Цифровые потенциометры

Электронные аналоги механических потенциометров. Управляются цифровыми сигналами, что позволяет легко интегрировать их в микропроцессорные системы.

2. Оптические энкодеры

Используют оптический датчик вместо резистивного элемента. Обеспечивают высокую точность и длительный срок службы.

3. Бесконтактные потенциометры

Работают на эффекте Холла. Не имеют механического контакта между подвижной и неподвижной частями, что исключает износ.

4. Прецизионные многооборотные потенциометры

Обеспечивают высокую точность установки (до 0.1%) и повторяемость. Применяются в измерительной технике и автоматике.

Современные переменные резисторы отличаются повышенной надежностью, точностью и долговечностью по сравнению с классическими конструкциями.

Содержание драгметаллов в переменных резисторах

06 июля 2020

Резистор – один из главных комплектующих в любом электронном приборе. Но не все знают о том, что этот вид радиотехнических компонентов имеет в своем составе ценные материалы. Конечно, содержание драгметаллов в резисторах невысокое, интересными являются некоторые экземпляры, так как они содержат несколько видов цветных металлов.

Какие переменные резисторы можно продать

Переменные резисторы можно сдать вместе с другими радиодеталями в Москве. Многие компании, принимающие цветные металлы, могут предложить выгодную сумму за определенные модели.

Особенно ценятся переменные резисторы в эбонитовой оболочке. Такие экземпляры имеет в своем составе, в хорошем количестве палладий. Он присутствует в изделиях серий ППЗ, под номерами 41, 43,47. Но речь идёт о резисторах без обозначения на поверхности в виде ромба. Большую роль играет маркировка, которая присутствует на поверхности детали, от нее зависит содержание драгметалла и стоимость изделия. Рассмотреть, как выглядят ценные модели можно на сайтах радиолюбителей, также в сети можно узнать примерную стоимость резисторов, содержащих благородные металлы.

Продать резисторы

Изделия, на которых нет ромба также принимаются, но оцениваются не так высоко как вышеперечисленные. В таких моделях отсутствует палладий. Несмотря на это, есть серия резисторов, на поверхности которых отсутствует обозначение, но наполнение такое же, как и деталей с ромбом. Поэтому лучше продавать радиодетали в Москве специальным компаниям, где сначала производится проверка детали, затем ее оценка. Отличить ценные радиокомпоненты, на которых отсутствует маркировка могут только специалисты. Чтоб не ошибиться с оценкой резистора, можно самостоятельно разобрать его, и изъять драгметаллы. Такая процедура не сложная, модели таких резисторов легко вскрываются.

В пунктах приема принимают переменные резисторы в металлическом корпусе. Поверхность изделия производится из алюминия. В составе такой модели медно-никелевый микс, медная и магнитная проволока. В переменных резисторах также содержится серебро. Драгметалл наносится на контакты и бегунок.

Содержание драгоценных металлов

При разборке радиодетали, из нее извлекается металлическая часть. Изъятое кольцо легко проверить в чистом виде на наличие драгметалла. При наличии инструментов и умений, эти можно сделать самостоятельно. Газовой горелкой нагреваю кольцо, экземпляры, содержащие драгметалл, станут более блестящими. Металлические кольца из недрагоценных материалов приобретут черный оттенок. Если удалось произвести данный опыт в домашних условиях, можно отделить ценные части радиодетали и сдать их чистым весом в Москве, по повышенной стоимости.

Также можно самостоятельно посчитать приблизительную стоимость материалов, содержащих палладий. В кольцах из резисторов имеется двадцать процентов ценного металла. Можно взвесить детали на электронных весах, вычислить количество драгметалла и умножить на предложенную стоимость палладия на рынке скупки. Чтоб выгоднее продать ценные детали, следует изучить предложения пунктов скупки, некоторые компании предлагают более высокие цены на все цветные металлы. В других выше оцениваются уже изъятые драгметаллы из резисторов.

Продать резисторы

Стоит отметить, что производить извлечение колец из резисторов необязательно. Если нет времени, или сил на данные манипуляции, можно сдать радиодетали в Москве, в неразобранном виде. Принимаются резисторы в любом состоянии, оценивается только содержание ценного металла. У тому же, на выводах некоторых моделей содержится серебро. Извлечение драгметаллов из переменных резисторов займет некоторое время, поэтому добычей следует заниматься, если имеется несколько изделий. Чтоб старания были оправданными. Радиодетали всегда можно сдать в пункте приема, в любом количестве.

◄ Назад к новостям

Потенциометры и триммеры Bourns: от истоков до наших дней

Одним из элементов электрической цепи, который имеет неизменяемую (определённую) величину сопротивления электрическому току, является постоянный резистор. В переводе с латинского языка resisto означает «сопротивляюсь». При помощи такой детали происходит линейная трансформация силы тока (I) в напряжение (U) и наоборот. Резистивный элемент может ограничивать величину тока, поглощать энергию электричества. Переменные резисторы позволяют вручную варьировать величину их сопротивления.

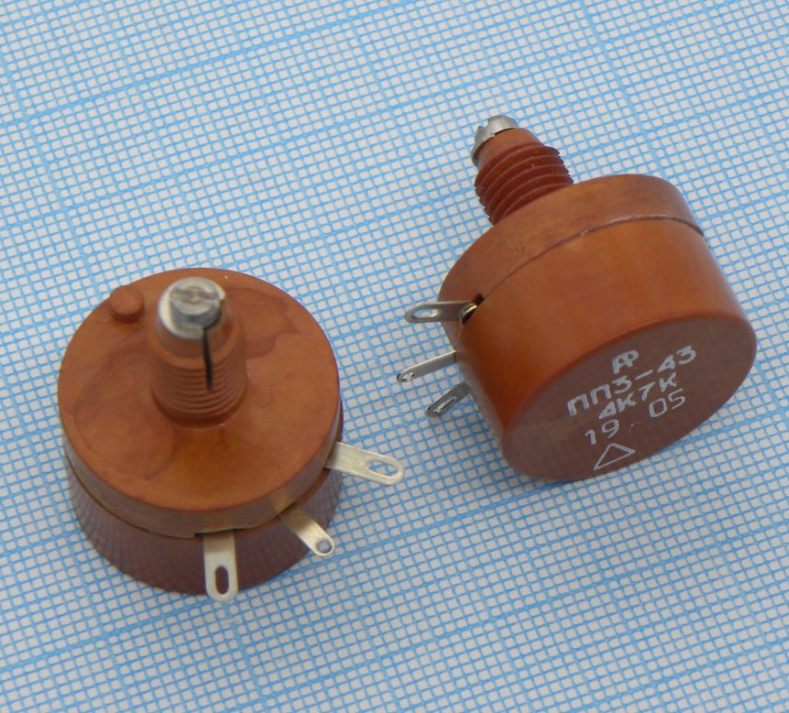

Переменные резисторы, внешний вид

Потенциометры

Переменный резистор (ПР) и потенциометр – это два разных определения одного устройства. В начале развития радиоэлектроники считалось, что, изменяя положение подвижного контакта на резистивных катушках, имеющих проволочные обмотки, измеряют разность потенциалов. Поэтому два слова: «потенциал» и «измерение», входят в определение потенциометра. Это и есть переменный резистор. На сегодняшний день таких компонентов электронных и электрических схем множество, и названия их различны. Регулировку напряжения производят потенциометром, а силы тока – реостатом.

Важно! Принцип работы у подобных элементов одинаковый. Они меняют своё выходное сопротивление в зависимости от положения подвижного контакта или щётки, которые приводятся в движение под влиянием внешнего воздействия.

Непроволочные

Резисторы типа СП относятся к композиционным непроволочным элементам. Они имеют следующую конструкцию:

основание из изолирующего материала;
плёночный, проводящий ток элемент;
двигающийся контакт;
ось с подвижной системой.

К непроволочным переменным резисторам относятся также СПО, ВК, СПЗ, ТК.

На гетинаксовую пластинку (основание) наносится углеродистая токопроводящая плёнка. Её состав может быть композиционным: бакелитовая смола и сажа. Выводы элемента присоединяются к концам слоя. Для этого на нём нанесена серебряная паста для контактных площадок. В заданных угловых интервалах по плёнке скользит ползунок (подвижный контакт), который приводится в движение от оси резистора.

К сведению. Конец оси отформован для удобства регулировки: шлиц (прорезь) под отвёртку или выборка для закрепления рукоятки.

Устройство непроволочного потенциометра

Сопротивление может меняться при изменении угла поворота. Угол изменяется от 0 до 2500.

Проволочные

В резистивных переменных элементах такого типа вместо токопроводящей плёнки используется высокоомная проволока. Она уложена в один слой виток к витку. По этим виткам скользит контакт.

Строение проволочного переменного резистора

Проволочный потенциометр состоит из следующих элементов:

каркас под обмотку;
обмотка;
узел с осью вращения;
подвижная щётка.

Обычно каркасы либо изгибаются из пластин с уже намотанной проволокой, либо её наматывают на кольца. Каркас из пластин выполнен из изоляционного материала или металла.

Внимание! Гнутые основания из пластин не обладают точными геометрическими параметрами, хотя и несложны в изготовлении.

Высокую точность при создании потенциометров получают, используя кольца из керамики, металла или пластмассы. Намотка при этом осуществляется специальным оборудованием – челноком, на котором набрано необходимое количество проволоки. Сама проволока может быть нихромовой, манганиновой с эмалевой изоляцией.

Интересно. Одним из таких материалов для проволоки служит сплав константан (59% Cu; 40% Ni; 2% Mn). Это сплав из меди и никеля с добавкой марганца. Эдвард Вестон изобрёл его в 1888 году для катушек измерительных приборов. Сопротивление константана не зависит от изменения температуры.

Изоляция провода шлифуется на глубину 0,25d. Это необходимо для надёжного соединения щётки с обмоткой при движении.

Внешний вид кромки скольжения

↑ Определяем характеристику

Дополнение от if33:

Со временем требования к многообразию регулировочных характеристик потенциометров были сведены к трем, наиболее часто применяемым функциональным зависимостям:
линейной, логарифмической и обратнологарифмической
. Они указываются на корпусе потенциометра наряду с его номиналом, и обозначаются так:

буква А
(кириллица, отечественный стандарт) или буква
В
(латиница, западный стандарт) соответствует
линейной
зависимости сопротивления;
буква Б
(кириллица, отечественный стандарт) или буква
С
(латиница, западный стандарт) соответствует
логарифмической
кривой сопротивления;
буква В
(кириллица, отечественный стандарт) или буква
А
(латиница, западный стандарт) соответствует
обратнологарифмической
зависимости сопротивления.

Как определить функциональную характеристику переменного резистора? Ну во-первых они все маркируются. «Аудио-резисторы» производства СССР (и видимо дружественных стран) шли с буквой «В» (русская буква В), импортные же резисторы (с той же характеристикой) маркируются буквой «А» (латинская А).

Если с маркировкой проблемы или Вы ей не доверяете, легко проверить характеристику можно с помощью любого тестера. Берете переменный резистор, располагаете его так, как он будет стоять в Вашем устройстве. Т.е. осью к себе. И ищете тестером где у него крайние выводы. Если выводы найдены правильно, то вращение оси не должно (никак) влиять на показания тестера. А показывать тестер должен тот номинал (или близкий), что написан на корпусе. Если резистор одинарный то третий вывод — это вывод движка. Если сдвоенный, то придется немного повозиться в зависимости от конструкции. Конструкция резисторов может быть разная. Вот несколько, что попались:

Берем резистор (ну например №3) и начинем находить где у него что.

У него сзади написано А50К. Резистор импортный, значит буква А
— это обратно логарифмическая (показательная) характеристика.
50К
— это 50ком. И даже если надписи нет, все это очень легко измерить, а заодно и найдем нужные нам выводы.

Вращаем мы регуляторы (как правило) по часовой стрелке, т.е. слева направо. Разделим резистор на 2 половинки, левую и правую.Относительно движка. Левую и правую часть определяем вращением ручки влево и вправо. В крайнем левом положении прибор должен показать 0 ком (измерять нужно между движком и крайним выводом). Это левая часть. И наоборот. Теперь нужно поставить движек (ось) в среднее положение и измерить сопротивление между левой половинкой резистора и движком. Потом сопротивление между движком и правой половиной.

Итак, что я намерил: 2

-ой и
6
-ой выводы (если считать слева) — это выводы концов одного резистора из пары. Прибор показывает
47,2 кОм.
А вывод
1
— вывод движка. Сопротивление между выводом движка и выводом левой части =
8,1 кОм
. Между движком и выводом правой части =
39,1 кОм
. Разница большая. Это и есть резистор нужный нам. Все сходится.
3
-й и
5
-й — выводы концов второго резистора. Прибор показывает
46 кОм
.
4
-й — это вывод движка второго резистора. Ну и сопротивления соответственно
8 кОм
и
38 кОм
.

Ну и для наглядности и чтобы не забыть рисую простенькую картинку. На каком нибудь кусочке бумаги. Типа такой:

Помечаю начало движения (синенькая точка, эти выводы потом соединяться с землей). А в дальнейшем такую картинку использую для разводки платы. Очень удобно.

А если будет наоборот (левая половина больше правой) или они приблизительно равны, то такие переменники в регулятор громкости не пойдут. Правда если половинки равны (это переменик с линейной характеристикой), то с некоторой доработкой схемы включения использовать можно. На слух будет не очень заметно, но это не полноценная замена.

Вот собственно и все, резистор найден, выводы помечены, можно его включать в тракт звука.

Основные параметры ПР

Как любой элемент радиотехнических и электронных технологий, потенциометр имеет свои физические и электрические характеристики. К ним относятся следующие пункты:

Rном – номинальное сопротивление (полное), Ом;
Pном – номинальная мощность, Вт;
Rмин – минимальное значение сопротивления, Ом;
функциональный вид изменения сопротивления;
стойкость к износу;
величина шума при регулировке;
габаритные размеры.

Резистор — что это такое и для чего нужен

Цена и особенности эксплуатации при влиянии различных внешних факторов также относятся к характеристикам пассивного резистивного двухполюсника.

Номинальное сопротивление

Что касается маркировки переменного резистора, на его корпус наносится цифра величины номинального сопротивления, без указания допустимого отклонения (±30%).

Внимание! Стандартный ряд Rном для российских деталей (по ГОСТ 10318-74) – 1,0; 2,2; 3,3; 4,7 Ом (кОм, Мом). Для импортных элементов – 1,0; 2,0; 3,0; 5.0 Ом (кОм, Мом). Точные данные для отдельных марок можно уточнить в справочнике.

Сопротивление между выводами 1 и 3 называется полным или номинальным.

Маркировка на корпусе

Форма функциональной характеристики

Изменение R между выводами (средним и крайним) может происходить по разному закону. Это носит название функциональной характеристики (ФК). Она может иметь следующие формы:

линейную – R меняется прямо пропорционально перемещению бегунка;
нелинейную – изменения происходят по заданному порядку.

Выделяют три формы изменения R, которые можно считать основными:

линейная – А;
логарифмическая – Б;
показательная (обратно логарифмическая) – В.

Для каждой из них выведен график, который начертан с учётом угла поворота движка по часовой стрелке.

Графики функциональных характеристик

Элементы, меняющие сопротивление по линейному закону А, употребляются в делителях напряжения. Генераторы звуковой частоты (ГЗЧ) в свою схему включают потенциометры, использующие функциональную характеристику Б. Резисторы с изменяющимся сопротивлением, применимые в аппаратуре для звуковоспроизведения, работают по закону В.

К сведению. Чтобы получить необходимую ФК, меняют компоненты или величину слоя у резистивной плёнки, а в проволочных конструкциях – варьируют шаг намотки или выполняют форму каркаса с разной шириной.

Небольшой срок службы потенциометров связан с нарушением плотности контакта между ползунком и дорожкой (проволокой), что сказывается на качестве работы аппаратуры.

Для справки

Прецизионными являются резисторы повышенной точности ±(0,05 ч 5)% и стабильности (ТКС≈10-4 1/оС), номинальные сопротивления которых составляют от 1 Ом до 1 МОм, предельные рабочие напряжения – не более сотен вольт, диапазон номинальных мощностей рассеивания – от 0,05 до 2 Вт, частотный диапазон — до единиц мегагерц, а изменение сопротивления к концу срока службы – несколько процентов.
Прецизионные резисторы применяют в точной измерительной аппаратуре и ответственных цепях аппаратуры специального назначения, а также как элементы магазинов сопротивлений, в цепях делителей и шунтов повышенной точности и в качестве различных датчиков и нагрузок схем.
Прецизионные резисторы могут быть проволочными и непроволочными. В обоих случаях для обеспечения их высокой точности выполняют технологическую подгонку под заданный допуск номинального сопротивления. В первом случае изменяют число витков при намотке, а во втором – юстируют токопроводящий элемент, например дополнительно нарезая витки на каркасе. Чтобы обеспечить высокую стабильность прецизионных резисторов, используют разные способы. В непроволочных резисторах уменьшают перегрев токопроводящего слоя, увеличивая поверхность теплоотдачи, резисторы подвергают длительной электротермотренировке.
Очевидно что эти меры не являются наиболее рациональными, поэтому в настоящее время используется лишь ограниченное количество непроволочных прецизионных резисторов: из ранее выпущенных типов – УЛИ (углеродистые лакированные для измерительной техники) и БЛП (бороуглеродистые лакированные прецизионные) и выпускаемые в настоящее время С2-13, С2-14.
В качестве прецизионных резисторов наиболее часто используют проволочные, которые изготовляют из проволоки, имеющей положительный малый температурный коэффициент удельного сопротивления, а также не изменяющей своих свойств в процессе старения и слабо подверженной действию окружающей среды.
Основными недостатками проволочных резисторов являются довольно высокая стоимость, большие габариты и часто ограниченный частотный диапазон.

Обозначение переменных резисторов на схемах

Маркировка SMD резисторов

Графический вид потенциометра являет собой обозначение прямоугольника, имеющего выводы, с упирающейся в него чертой со стрелкой. В импортном исполнении вместо прямоугольника – зигзагообразный отрезок, изображающий витки проволоки. Такое обозначение можно встретить при расчётах величины R при использовании онлайн-калькулятора.

Графическое обозначение на схемах

Подстроечные резисторы

Сопротивление резистора – формула для рассчета

Маркировка подстроечных резисторов такая же, как и у переменных. Подобные потенциометры применяются для ограниченного количества вращений оси движка. Их употребление связано с регулировкой аппаратуры и электронных схем в режиме настройки, там, где необходимо подстроить определённые параметры в нужном интервале и зафиксировать полученное значение сопротивления.

Внешний вид и графическое обозначение

Включение переменных резисторов в электрическую цепь

Схема присоединения подобных резистивных элементов зависит от того, в качестве чего они используются. Различают два вида подключения к схемам:

как реостат – регулируемый резистор для ограничения тока;
как потенциометр – для деления напряжения (делитель).

В первом случае берут средний и крайний вывод, во втором – средний и оба крайних.

Внимание! При включении реостатом второй свободный вывод припаивают к среднему для обеспечения более надёжного контакта.

Описание резисторов МЛТ

Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

Как выглядят

Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.

По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.

Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.

Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.

Какие особенности имеют

По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.

Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.

Важно! Корпус металлопленочных резисторов не изолирован, поэтому касание шасси или токоведущих частей не допускается из-за возможности возникновения короткого замыкания и пробоя резистивного элемента.

Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.

Внимание! Естественное старение проявляется в значительном изменении номинальных характеристик и может привести к быстрому выходу сопротивления из строя во время работы.

Когда и кем производились

Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.

Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.

Определение вида по маркировке

Маркировка принята в соответствии с ГОСТ 11.074.009-78 и имеет свою расшифровку.

Обозначение буквенно-цифровых меток резисторов (слева направо) следующее:

буквы РП – переменный;
цифры: 1 – непроволочный, 2 – проволочный или из металлофольги;
номер регистрации;
год выпуска;
тип ФХ;
величина номинального сопротивления;
буква допуска отклонения от номинала.

Количество нанесённых знаков зависит от размера корпуса, но значение Rном присутствует обязательно.

Расшифровка маркировки на корпусе

Переменные резисторы могут быть разного конструктивного исполнения. Допускается на одной оси устанавливать несколько переменных резистивных элементов. С помощью них производят регулировку и подстройку многих электрических параметров.

Однооборотные прецизионные переменные резисторы Bourns

Для прецизионных приложений важна точность и стабильность сопротивления. Наилучшую точность могут обеспечить полимерные потенциометры с лазерной подстройкой.

Серии 6539 и 6630 производства компании Bourns имеют точность номинального сопротивления не хуже 15% (таблица 4, рисунок 8). Для серий 6537/38 точность составляет 10%. При этом линейность характеристики не превышает единиц процентов.

Рис. 8. Прецизионные однооборотные переменные резисторы Bourns

Таблица 4. Параметры прецизионных однооборотных переменных резисторов Bourns

Параметр	Серия
Параметр	6630	6539/6639	6537	6538
Резистивный элемент	Проводящий пластик
Число оборотов	1	1	1	1
Установочный диаметр, дюйм	7/8	7/8	7/8	7/8
Форма корпуса	–	Цилиндрическая
Рейтинг IP	IP40			IP50
Вал	Металл
Линейная версия	+	+	+	+
Точность, %	±15	±15	±10	±10
Диапазон сопротивлений, кОм	1…20	1…100	1…100	1…100
Мощность, Вт	1	1	1	1
Износостойкость, млн. об.	5	10	10	20

Диапазон номинальных сопротивлений для большинства серий составляет 1…100 кОм, для серии 6630 диапазон равен 1…20 кОм.

Все серии имеют линейную регулировочную характеристику.

Использование полимерного резистивного элемента позволяет достигать отличных показателей износостойкости – до 10 миллионов циклов. Максимальной износостойкостью отличается серия 6538 – до 20 миллионов оборотов.

Применяться эти серии могут в медицинской, промышленной и измерительной электронике.

Существуют исполнения как для построения интерфейсов «человек-машина» – HMI, так и для интерфейсов «машина-машина» – MMI (для приложений промышленной автоматизации).

Основные принципы работы потенциометров/переменных резисторов

ABC of CLR, EEE Components, PASSIVES

Потенциометры являются электромеханическими компонентами и поэтому подвержены не только недостаткам постоянных резисторов, но и всем возможностям отказа электромеханики. Надежность сравнительно низкая. Это будет еще ниже, если мы попытаемся оснастить валы для наших собственных специальных применений!

Общее сопротивление редко бывает критическим и обычно соответствует европейской серии E3 или 1-2-5-10 (США).

doEEEt.com Единственная база данных деталей Hi-rel для использования в космосе, сравнивайте компоненты от разных производителей и получайте рекомендации, основанные на ваших потребностях.

Основные понятия

Потенциометр (короткое название «pot»/«pots») может быть в самой простой форме схематически изображен на рисунке 1.

Рисунок 1. Определение электрического и механического перемещения и т. д.

Между двумя фиксированными клеммами есть третья, подключенная к скользящему контакту или стеклоочистителю. Поскольку направление движения скользящего контакта скрыто в закрытых типах, фиксированные клеммы обычно маркируются цифрой 9.0003

по часовой стрелке, т. е. по часовой стрелке, и
CCW, то есть против часовой стрелки.

С помощью ползунка, расположенного в любой из двух конечных точек, мы измеряем между фиксированными клеммами номинальное сопротивление , Rtot, потенциометра. На рис. R4-1 мы также указали остаточное или конечное сопротивление, ER , которое в проволочных потенциометрах измеряется между клеммами (2) и (1) или (2) и (3), когда движок расположен в соответствующем положении. конечная точка, в которой встроенные упоры предотвращают дальнейшее движение. В случае непроволочной обмотки вал должен располагаться в любой из теоретических конечных точек, т. е. в конце теоретического электрического хода (рисунок R4-4). Иногда конечное сопротивление, ER, выражается в % от Rtot. Прецизионные потенциометры с проволочной обмоткой имеют разъемы, подобные показанным на рис. 2.

Рис. 2. Конечное сопротивление и минимальное сопротивление.

Если мы измерим сопротивление покоя, мы также получим дополнительный вклад от бесполезной части трека сопротивления (позиция B на рисунке). Если мы переместим стеклоочиститель в положение А, сопротивление упадет до минимума, так называемого Минимальное сопротивление, MR . Вместо ER для прецизионных потенциометров без проволочной обмотки указывается Конечное напряжение, EV .

В соответствии с отраслевым стандартом Института компонентов с переменным сопротивлением (VRCI) измерение должно выполняться между стеклоочистителем и конечной точкой. Затем вал располагается в теоретической конечной точке (без проволочной обмотки) или в конечной точке (с проволочной обмоткой). Теоретическая конечная точка представлена позицией B1 на рис. R4-3, конечные точки проволочного потенциометра представлены началом фактического электрического хода на рис. 1. Конечное напряжение выражается в процентах от входного напряжения E.

Рис. 3. Конечное и минимальное напряжение.

ALTER TECHNOLOGY
Лабораторные услуги Брошюра
Лабораторные услуги ALTER включают в себя закупку деталей для испытаний оборудования, включая разработку и сборку упаковки, скрининг, DPA, квалификацию, оценку подделок и многое другое.

Если бы мы, как было предложено, измеряли в положении B, то результат был бы таким же, как и в положении A. Предполагается, что ток через DVM пренебрежимо мал.

Минимальное напряжение MV — это наименьшее или самое низкое напряжение между выводом грязесъемника и концевым выводом, когда вал расположен вблизи соответствующего конца пути непрерывности цепи (положение A на рис. 3).

Фактический электрический ход применяется только к проволочным потенциометрам и относится к общему ходу между конечными точками, как показано на рис. 4.

В той точке хода вала, где мы начинаем наблюдать первые значительные изменения выходного напряжения потенциометров типа 2 триммеры иногда имеют определение Эффективное минимальное сопротивление . По сравнению с конечным сопротивлением, ER, оно примерно в 10 раз выше, например, 2%, когда ER указано равным 0,2%.

Общий механический ход определяется общим ходом вала между встроенными упорами. Если нет упоров (как в непроволочных сервопотенциометрах), механическое перемещение является непрерывным и, таким образом, механическое перемещение составляет 360°.

Та часть пути, где у нас есть непрерывное электрическое соединение между стеклоочистителем и клеммами, называется Цепь цепи . В проволочных потенциометрах он совпадает с полным механическим ходом.

При указанном положении вала соответствующее передаточное число определяется как индексная точка , IP . Обычно IP позиционируется примерно на 50% от максимального выходного коэффициента. Он используется для определения эталонного положения вала, например, при указании Теоретического электрического хода , который обычно центрируется между конечными точками фактического электрического хода, рис. 4. Теперь предположим, что IP определяется как ход вала 170°. °. Тогда теоретический электрический ход будет находиться в диапазоне от 0 до 340°.

Рис. 4: Схема различных ходов потенциометра.

Сопротивление изоляции, IR , измеряется при постоянном токе между подключенными клеммами и всеми другими токопроводящими частями, такими как вал, металлический корпус, монтажные детали и т. д. IR должно быть не менее 1000 МОм.

Цикл. В контексте потенциометра мы встречаемся с выражением «цикл», которое означает движение вала от одной конечной точки к другой и обратно к начальной точке.

Срок службы . Указанное максимальное число оборотов вала, которое потенциометр может выдержать при сохранении стабильности сопротивления, называется ресурсом вращения.

Потенциометр или реостат

В принципе, переменный резистор может использоваться двумя различными способами по отношению к нагрузке: как параллельный резистор, т. е. делитель напряжения или потенциометр, и как последовательный резистор или реостат, т. е. Тип регулятора тока.

Рис. 5: Соединения потенциометра и реостата.

На рис. 5 показаны основные функции потенциометра и реостата. Ток через реостат никогда не должен превышать Imax в формуле

Эта формула применима также к потенциометру.

Соответствие

Посредством конструкции дорожки сопротивления выходной коэффициент может следовать нелинейным функциям, таким как, например, логарифмическая, тригонометрическая и т.д. функций, используется понятие соответствия. Это допустимые, практически определенные отклонения коэффициента выпуска от теоретической функции. Соответствие выражается в процентах от общего приложенного напряжения.

Линейность

Введение

Наиболее распространенный выходной коэффициент потенциометра — прямой. Спецификация отклонений от прямой линии отсчета является частным случаем соответствия и имеет собственное название: линейность . Таким образом, он описывает, насколько точно передаточное число соответствует ходу вала. Линейность выражается в процентах от общего приложенного напряжения. В идеальном случае передаточное отношение должно следовать прямой линии от 0 до 100%, когда вал поворачивается от одной конечной точки к другой. На практике, однако, имеют место отклонения или ошибки линейности, и они могут быть определены по-разному. Последующее описание определения станет более ясным, если мы для сравнения поместим копию рисунка 1 в тесной связи с рисунком 7. Эта копия называется рисунком 6.

Рис. 6. Схема потенциометра.

Если мы поворачиваем вал потенциометра (2) из одной конечной точки (1) в другую (3), выходное напряжение увеличивается по линии, которая более или менее отклоняется от теоретической прямой опорной линии. Это может выглядеть как кривая на рис. 7.

Если сравнить рис. 6 с 7, то можно представить себе, как металлизация выводов действует как своеобразная взлетно-посадочная полоса для выходного напряжения (плоскостные участки в начале и конце фактическое электрическое путешествие).

Рис. 7. Выходное напряжение в зависимости от хода стеклоочистителя.

Независимая линейность

Наименее сложным способом определения линейности является использование независимой линейности. Здесь мы ограничиваемся либо полным фактическим электрическим ходом (с проволочной обмоткой), либо теоретическим электрическим ходом (без проволочной обмотки). Оптимальная центральная линия проводится через кривую выходного напряжения вместе с двумя параллельными пределами спецификации. Тогда границы между кривой и пределами будут максимальными. Расстояния c на рисунках 8 и 9представляют указанную независимую линейность и выражаются в процентах от общего приложенного напряжения.

Спецификация независимой линейности используется, например, в таких потенциометрах, где пользователь хочет настроить градиент выходного напряжения. Это делается с помощью встроенных резисторных элементов, подключенных к дорожке потенциометра.

Рис. 8. Независимая линейность – проволочная.

Линейность с отсчетом от нуля

Если мы укажем минимум коэффициента мощности в начале фактического электрического перемещения, проведем через эту точку центральную линию и выберем наклон, который минимизирует максимальные отклонения, мы получим опорную линию, вокруг которой мы можем провести две параллельные пределы спецификации. Они представляют линейность с отсчетом от нуля и применимы только к потенциометрам с проволочной обмоткой. Указанный минимум обычно равен нулю, отсюда и название (Рисунок R4-10). Выражается в процентах от общего приложенного напряжения.

Линейность на основе клемм

Эта линейность выражает отклонения от центральной линии через заданные минимальное и максимальное передаточные отношения, которые разделены фактическим электрическим ходом. Спецификации обычно требуют 0 и 100% при минимальном и максимальном коэффициентах. Эта линейность также выражается в процентах от общего приложенного напряжения. Это относится только к стилям с проволочной обмоткой (рис. 11).

Абсолютная линейность

Эта концепция линейности отличается от терминальной линейности только расширением записей выходного отношения. Они превышают теоретический электрический ход, что означает, что требуется индексная точка. Абсолютная линейность применима как к проволочным, так и к непроволочным проводам (рис. 12).

Рис. 9. Независимая линейность – без проволочной обмотки.

Рис. 10. Линейность с отсчетом от нуля — только проволочная обмотка.

Рис. 11. Линейность на основе терминала. Только проволочный.

Рис. 12. Абсолютная линейность.

Ответвители

Для некоторых приложений требуются дополнительные клеммы. Они называются отводами и существуют как в потенциометрах с проволочной обмоткой, так и в потенциометрах без проволочной обмотки. В последнем они выполняют одну из двух функций: Отводы тока и отводы делителя напряжения . Первые распространяются по ширине всей дорожки сопротивления и нарушают линейность. Последние расположены на самом дальнем краю дорожки и не влияют на линейность.

Потенциометры группы

Иногда несколько элементов потенциометра, называемых чашками, соединяются вместе на общем валу. Сборка называется gang . Техника требует некоторых определений.

Точка фазы

Для того, чтобы удовлетворить требование одновременного соответствия или отслеживания, групповые чашки совмещены по фазе в общем исходном положении вала. Для линейных потенциометров обычно выбирается такое положение вала, при котором выходное отношение e/E электрических элементов составляет примерно 50 %.

Трекинг

Взаимная разность при любом положении вала между выходными коэффициентами электрических элементов группы называется ошибкой трекинга. Оно выражается в процентах от входного напряжения E. Первая секция потенциометра принимается за эталон. На рисунке 13 ошибка отслеживания двух секций равна Δe.

Рис. 13. Ошибка слежения = разница коэффициента выхода Δe.

Одновременное соответствие

Если мы требуем, чтобы все элементы потенциометра в группе одновременно удовлетворяли требованиям соответствия (или линейности), мы говорим об одновременном соответствии. Наилучший результат достигается, если точка фазирования локализована при коэффициенте выхода примерно 50%.

Ошибка загрузки

Если мы нагрузим потенциометр, как показано на рисунке R4-14, нагрузка будет потреблять определенный ток через движок. Это немного изменит пропорциональность деления напряжения. Выходная кривая будет прогибаться с максимальным отклонением от линии нулевой нагрузки примерно на 2/3 от максимального вращения вала макс. Получаем ошибку линейности или ошибку загрузки. Ошибка уменьшается с увеличением импеданса нагрузки.

Рисунок 14. Ошибка загрузки.

Разрешение

Из MIL-R-39023 мы цитируем определение разрешения : «Показатель чувствительности, на который может быть установлен выходной коэффициент потенциометра». Тот же стандарт MIL также определяет разрешение по напряжению как «Максимальное приращение выходного отношения при перемещении вала в одном направлении в любой заданной части резистивного элемента» (применимо только к проволочным элементам). Разрешение выражается в процентах от входного напряжения E. Чем выше разрешение, тем меньше процент.

В описаниях потенциометров без проволочной обмотки иногда упоминается «бесконечное разрешение». Более буквально следует писать «бесконечно высокое разрешение». Разрешение проволочного потенциометра с числом витков N можно приблизить к обратной величине 1/N.

Регулируемость

Разрешение подстроечных потенциометров имеет название регулируемость , что означает точность настройки или регулируемость . Оно указывается в процентах от общего приложенного напряжения E (или от Rtot) и, таким образом, является мерой точности, с которой может быть установлено желаемое напряжение (или сопротивление).

Шум потенциометра

CRV

CRV расшифровывается как Изменение контактного сопротивления . Прежде чем мы обсудим эту концепцию, давайте начнем с контактного сопротивления в целом. Контакт между грязесъемником и дорожкой имеет определенное сопротивление, величина которого зависит от контактного давления, материала дорожки и его природы, силы тока через грязесъемник и т. д. Сопротивление контакта (CR) возрастает, например, экспоненциально с уменьшением ток стеклоочистителя где-то ниже 1 до 0,1 мА. Чем больше металла в элементе сопротивления, тем менее выражено явление. На рис. 15 в принципе показана CR керамического потенциометра, но кривая с тем же успехом может быть применена к потенциометру с проволочной обмоткой.

Рис. 15. Контактное сопротивление (CR) в зависимости от тока скользящего контакта в керметовом потенциометре.

Кроме того, ток стеклоочистителя меняется от точки к точке на пути следования. В дополнение к контактному сопротивлению в непроволочных проводах существует также определенное сопротивление материала дорожки (рис. 16).

Рис. 16. Детали сопротивления в контактной функции стеклоочистителя. Непроволочные.

Мы можем назвать сумму всех этих статических сопротивлений контактным сопротивлением, CR. В конечных точках они являются частью конечного сопротивления ER соответственно минимального сопротивления MR. Затем, когда вал перемещается по дорожке, происходят произвольные изменения сопротивления или динамические изменения контактного сопротивления, CRV, которые в принципе могут выглядеть так, как показано на рисунке 17.

Обычно CRV используется для подстроечных потенциометров, а иногда также и для непроволочных потенциометров Типа 2, предназначенных для монтажа на панели. Используется тестовая схема, аналогичная показанной на рис. 18, но с другими данными. Необходим фильтр с полосой пропускания 100 Гц – 50 кГц. Ток также должен быть настроен на Rtot. CRV выражается в процентах от Rtot.

Рисунок в принципе относится как к потенциометрам с проволочной обмоткой, так и к потенциометрам без проволочной обмотки. Проволочные обмотки имеют фиксированное контактное сопротивление (CR), которое обычно значительно ниже 1 Ом. CR без проволочной обмотки находятся в диапазоне кОм (см. пояснительный рисунок 16).

Рисунок 17. Схема контактных сопротивлений в потенциометре.

ENR

Для проволочных потенциометров указано эквивалентное сопротивление шума , ENR . Обычно он измеряется в соответствии с установкой, показанной на рис. R4-18. Генератор тока подает 1 мА через вайпер. Падение напряжения на контакте может быть градуировано непосредственно в омах (1 мВ соответствует 1 Ом).

Рис. 18. Тестовая схема для определения ENR в проволочных потенциометрах в соответствии с MIL-R12934.

Спецификации измерений, на которые сильно влияют производители, хотя и основанные на спецификации MIL, обычно также предписывают, что вал сначала должен пройти 10 циклов в течение как минимум 95 % пути электрической непрерывности до возникновения шума. измерения. Это означает, что возможные оксиды и другие загрязнения, которые могут появиться на дорожке, будут достаточно эффективно стираться, что дает относительно незначительное измерение. Значения ниже 0,1 Ом не являются чем-то необычным. Кроме того, измерения должны проводиться при комнатной температуре. Если приложение работает ниже нуля, результат теста ESR не имеет значения. Более быстрые движения дворников, чем указанные 4 об/мин, также приведут к снижению уровня шума. При производственном контроле встречаются, безусловно, более высокие скорости, вплоть до 100 об/мин для некоторых конструкций. Но рано или поздно получаются такие скорости, когда дворник начинает подпрыгивать на поворотах.

В заключение: Для взаимных сравнений между типами потенциометров приведенная выше спецификация хороша. Однако информация об ENR из условий применения может потребовать дополнительных измерений.

Гладкость выходного сигнала

Гладкость выходного сигнала означает максимальное мгновенное изменение выходного напряжения по сравнению с идеальным выходным сигналом. Этот параметр применим только к прецизионным потенциометрам без проволочной обмотки. Высокое удельное сопротивление материала дорожки и геометрия грязесъемника способствуют значительно более высокому контактному сопротивлению (CR), чем у проволочных. Если бы мы использовали тестовое оборудование для ENR, показанное на рис. R4-18, в CR была бы выработана значительная мощность. Вместо этого тестовая схема на рис. R4-19используется.

Рис. 19. Определение плавности вывода в соответствии с MIL-R-39023.

Во избежание градиента выходного напряжения фильтр блокирует постоянное напряжение. Постоянная времени фильтра выбрана таким образом, чтобы регистрировались только внезапные изменения напряжения при движениях вала менее 0,5°, т. е. ≤20 мс при 4 об/мин. Выходное напряжение «e» измеряется по теоретическому электрическому углу, который делится на интервалы 1%, Θi. Если, например, теоретический угол равен 300°, Θi будет равно 3°. Ширина интервала расположена над происходящими интересными изменениями напряжения, как показано на рисунке R4-20. Выходная гладкость определяется как максимальное изменение выходного напряжения в течение одного интервала. Таким образом, на рисунке R4-20 e _i-max = Гладкость вывода записи.

Сводка ошибок выходного напряжения

Различные типы ошибок выходного напряжения, с которыми мы имели дело, можно разделить на статические ошибки (отклонения от идеального выходного отношения) и динамические (ENR, CRV и выходная гладкость). Последние накладываются на статические, как показано на следующей схеме.

Рисунок 20. Определение выходной гладкости.

Рис. 21. Статические и динамические ошибки выходного напряжения.

Некоторые механические определения

Следующие формализованные цифры показывают основные методы определения механических свойств. В разных стандартах могут быть указаны отклоняющиеся силы и меры. Военные спецификации США указывают, например, ½ фунта вместо 2 Н, а расстояния указаны в дюймах (25,4 мм). Круг с символом указателя относится к циферблатному индикатору для записи механического движения. Рисунки разработаны, чтобы быть полностью описательными. Дальнейшие подробные инструкции должны быть найдены в рассматриваемом стандарте.

Люфт

Если мы будем поворачивать вал в одном направлении до тех пор, пока выходное напряжение не достигнет заданного значения, которое мы называем e ₁ при угле перемещения Θ = α ₁ и продолжим движение немного перед поворотом назад, мы должны пройти α ₁ определенным образом, прежде чем мы достигнем e = e ₁ . Это произойдет при угле перемещения Θ = α ₂ и зависит от механического люфта в системе стеклоочистителя. Люфт определяется как максимальная разница между α ₁ и α ₂ и, таким образом, выражается в градусах. Случай показан на рисунке 27 и описывает механический гистерезис.

Рис. 27. Люфт или люфт грязесъемника = (α1-α2)°.

СВЯЖИТЕСЬ СЕЙЧАС!
У вас есть вопросы? Свяжитесь с нами!

Примечание: для этого контента требуется JavaScript.

Автор
Последние сообщения

Томаш Зедничек

Основатель и президент ЕВРОПЕЙСКОГО ИНСТИТУТА ПАССИВНЫХ КОМПОНЕНТОВ ( EPCI)
EPCI | Объединение пассивных профессионалов

Степень в области электротехники Технического университета Брно, Чешская Республика, 1993 г.
Доктор философии. в танталовых конденсаторах в 2000 г.
> 21 год работы в компании-производителе танталовых конденсаторов
> 15 лет в должности менеджера по техническому маркетингу по всему миру
более 60 технических документов и 1 американский/международный патент
4 выдающихся/лучших технических документа на конференции по пассивным компонентам CARTS
2005 Награда доктора Зандмана за большой вклад в индустрию пассивных компонентов
Лектор по конденсаторным технологиям, навыкам презентации и межкультурному общению Институт пассивных компонентов

Последние сообщения от Tomáš Zedníček (см. все)

5 2 голосов

Рейтинг статьи

Предыдущий пост

Вносимые потери и производительность при фильтрации электромагнитных помех

Следующий пост

Вопросы надежности деталей фотоники для новых космических приложений

Scroll

Ретро Потенциометр с переменным сопротивлением Антикварные радиодетали СССР

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных. Пожалуйста, обновите до последней версии.

Воспользуйтесь всеми преимуществами нашего сайта, включив JavaScript.

Нажмите, чтобы увеличить

472 продажи |

5 из 5 звезд

€10,17

Загрузка

Доступен только 1

С учетом НДС (где применимо) плюс стоимость доставки

Заказывайте скорее —осталось 1 шт.

Внесен в список 11 сентября 2022 г.

8 избранных

Сообщить об этом элементе в Etsy

Выберите причину… С моим заказом возникла проблемаОн использует мою интеллектуальную собственность без разрешенияЯ не думаю, что это соответствует политике EtsyВыберите причину…

Первое, что вы должны сделать, это связаться с продавцом напрямую.

Если вы уже это сделали, ваш товар не прибыл или не соответствует описанию, вы можете сообщить об этом Etsy, открыв кейс.

Сообщить о проблеме с заказом

Мы очень серьезно относимся к вопросам интеллектуальной собственности, но многие из этих проблем могут быть решены непосредственно заинтересованными сторонами. Мы рекомендуем связаться с продавцом напрямую, чтобы уважительно поделиться своими проблемами.

Если вы хотите подать заявление о нарушении авторских прав, вам необходимо выполнить процедуру, описанную в нашей Политике в отношении авторских прав и интеллектуальной собственности.

Посмотрите, как мы определяем ручную работу, винтаж и расходные материалы

Посмотреть список запрещенных предметов и материалов

Ознакомьтесь с нашей политикой в отношении контента для взрослых

Товар на продажу…

не ручной работы

не винтаж (20+ лет)

не ремесленные принадлежности

запрещены или используют запрещенные материалы

неправильно помечен как содержимое для взрослых

Пожалуйста, выберите причину

Расскажите нам больше о том, как этот элемент нарушает наши правила. Расскажите нам больше о том, как этот элемент нарушает наши правила.
