Маркировка проводов по цвету 220 в. Маркировка проводов по цвету: фаза, ноль, земля в электропроводке 220В — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно определить фазу, ноль и землю по цвету провода в электропроводке 220В. Какие цвета используются для маркировки проводов согласно ПУЭ и ГОСТ. Зачем нужна цветовая маркировка проводов.

Содержание

Зачем нужна цветовая маркировка электрических проводов

Цветовая маркировка проводов в электропроводке выполняет несколько важных функций:

Повышает безопасность при проведении электромонтажных и ремонтных работ
Позволяет быстро определить назначение каждого провода
Снижает вероятность ошибок при подключении оборудования
Упрощает диагностику неисправностей в электросети
Облегчает обслуживание и модернизацию электропроводки

Раньше все провода имели одинаковый цвет изоляции, что создавало трудности для электриков. Приходилось каждый раз проверять назначение проводов с помощью мультиметра. Стандартизированная цветовая маркировка решила эту проблему.

Стандарты цветовой маркировки проводов

В России правила цветовой маркировки проводов регламентируются следующими нормативными документами:

ГОСТ Р 50462-2009 «Идентификация проводников по цветам или цифровым обозначениям»
ПУЭ (Правила устройства электроустановок)

Согласно этим стандартам, для маркировки проводов в электроустановках до 1000 В используются следующие основные цвета:

Фазные провода:

Коричневый
Черный
Серый

Нулевой рабочий проводник (N):

Голубой

Защитный проводник (PE):

Желто-зеленый

Маркировка проводов в однофазной сети 220В

В бытовой электропроводке на 220В используется следующая цветовая маркировка проводов:

Фаза (L) — коричневый (или черный)
Ноль (N) — синий (голубой)
Заземление (PE) — желто-зеленый

При этом важно соблюдать следующие правила:

Желто-зеленый провод должен использоваться только для заземления
Синий провод — только для нулевого рабочего проводника

Коричневый или черный — только для фазного провода

Особенности маркировки проводов в трехфазной сети

В трехфазных сетях 380В применяется следующая цветовая маркировка:

Фаза A (L1) — коричневый
Фаза B (L2) — черный
Фаза C (L3) — серый
Нейтраль (N) — синий
Защитное заземление (PE) — желто-зеленый

При монтаже трехфазной проводки важно соблюдать правильную последовательность фаз A-B-C.

Как определить фазу, ноль и землю по цвету провода

При работе с существующей электропроводкой можно определить назначение проводов по их цвету:

Коричневый, черный или серый провод — фаза
Синий или голубой провод — ноль
Желто-зеленый провод — заземление

Однако при этом нужно помнить, что в старых домах цветовая маркировка может отличаться от современных стандартов. Поэтому перед началом работ рекомендуется проверить назначение проводов с помощью мультиметра.

Маркировка проводов в электрощите

В электрическом щите цветовая маркировка проводов имеет особое значение для безопасности. Здесь применяются следующие правила:

Фазные шины окрашиваются в красный, желтый и зеленый цвета
Нулевая рабочая шина (N) — голубого цвета
Шина защитного заземления (PE) — желто-зеленая

Провода, отходящие от шин к автоматам и устройствам защиты, должны иметь соответствующую цветовую маркировку.

Что делать, если цвета проводов не соответствуют стандарту

В старых домах или при некачественном монтаже можно столкнуться с ситуацией, когда цвета проводов не соответствуют современным стандартам. В этом случае рекомендуется:

Проверить назначение каждого провода с помощью мультиметра
Промаркировать провода цветной изолентой или термоусадочными трубками в соответствии с их реальным назначением
При полной замене проводки использовать кабель с правильной цветовой маркировкой жил

Важно помнить, что самостоятельное изменение схемы подключения может быть опасным. При серьезных нарушениях лучше обратиться к квалифицированному электрику.

Безопасность при работе с электропроводкой

Несмотря на наличие цветовой маркировки, при работе с электропроводкой необходимо соблюдать следующие правила безопасности:

Перед началом работ отключить электропитание на вводном щите
Проверить отсутствие напряжения на проводах с помощью индикаторной отвертки
Использовать инструменты с изолированными рукоятками
Не прикасаться одновременно к проводникам разных фаз
При любых сомнениях обращаться к квалифицированному электрику

Соблюдение стандартов цветовой маркировки и правил электробезопасности поможет избежать опасных ситуаций при монтаже и ремонте электропроводки.

Цветовая маркировка проводов в сетях 220 и 380В / Разное / Публикации / Строим Домик

В настоящее время промышленностью выпускаются электрические провода разного сечения с буквенно-цифровой и с цветовой маркировкой жил по всей длине провода. Главная функция любого вида маркировки – визуальное распознавание каждой отдельно взятой жилы провода по назначению, а также облегчение (ускорение) выполнения работ по монтажу и эксплуатации проводов.

Кроме того, разделение жил по цветам в силовой электрической цепи – это ещё и одно из современных требований техники безопасности, регламентированное ГОСТ.

Цветовая маркировка проводов

Электрический провод широко используется на производстве и в быту как в силовых цепях переменного тока (однофазная сеть 220В или трёхфазная сеть 380В), так и в цепях постоянного тока. Электрический провод бывает одножильный и многожильный. Жилы у провода могут быть однопроволочные или многопроволочные.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть – это электрическая сеть с двумя электрическими проводниками. Один проводник является фазным, второй является нулевым. Двухпроводная электрическая сеть сегодня всё ещё встречается в старых домах в виде обычной электрической проводки. Старая электрическая проводка представляет собой двухжильный алюминиевый провод («лапша») с белой изоляцией.

Двухжильный провод используется для подключения выключателей, обычных розеток, светильников.

Т.к. обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля достаточно проблематично. Поэтому для того чтобы определить где фаза, а где ноль, используют отвёртку-индикатор, пробник, «прозвонку», тестер, мультиметр или другой электроизмерительный прибор.

Сегодня для того чтобы в процессе эксплуатации отличить фазу от нуля, при монтаже используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

В качестве двухжильного провода часто используется гибкий провод с коричневой и синей (светло-синей, голубой) жилой. Настоятельно рекомендуется использовать в качестве фазного проводника жилу коричневого цвета, а в качестве нулевого проводника – жилу синего цвета.

Нередко встречаются двухжильные провода с другой расцветкой жил. Например, в таких проводах фазный провод может быть не коричневым, а красным, чёрным, серым или другим цветом.

В случае использования двух отдельных одножильных проводов есть два варианта маркирования. Первый – это использование проводов разного цвета. Например, в качестве фазы можно использовать красный провод, а в качестве нуля синий провод.

Если используются провода одинакового цвета, то маркировать фазную и нулевую жилу можно или с помощью цветной изоленты, или путём использования цветной термоусадочной трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается изолента красного цвета, а на нулевой провод наматывается изолента синего цвета.

При использовании термоусадки маркирование одноцветных проводов практически аналогично маркированию изолентой. Термоусадка красного цвета надевается на фазный провод, а термоусадка синего цвета надевается на нулевой провод.

В домашних условиях можно маркировать жилы проводов и другими цветами.

Цветовая маркировка в однофазной трёхпроводной сети 220В

Трёхпроводная электрическая сеть – это сеть с тремя электрическими проводниками. В настоящее время трёхпроводная сеть встречается всё чаще и чаще, особенно это касается новой проводки.

Цветовая маркировка электрических проводов 220 в

Как и в двухпроводной сети один проводник является фазным, второй нулевым, а вот третий проводник – это защитный провод заземления, служащий для защиты от поражения электрическим током. В трёхпроводной сети используется трёхжильный провод обычно с коричневой, синей и жёлто-зелёной жилой.

Коричневая жила – это фаза, синяя жила – нулевой проводник, жёлто-зелёная жила – проводник защитного заземления. Во избежание путаницы не рекомендуется в качестве фазного или нулевого проводника использовать жилу с жёлто-зелёной расцветкой.

Трёхжильный провод с цветными жилами используют для подключения современных розеток европейского образца, имеющих кроме фазного и нулевого контакта также и контакт для подключения проводника заземления. Для подключения светильников также используют трёхжильные провода.

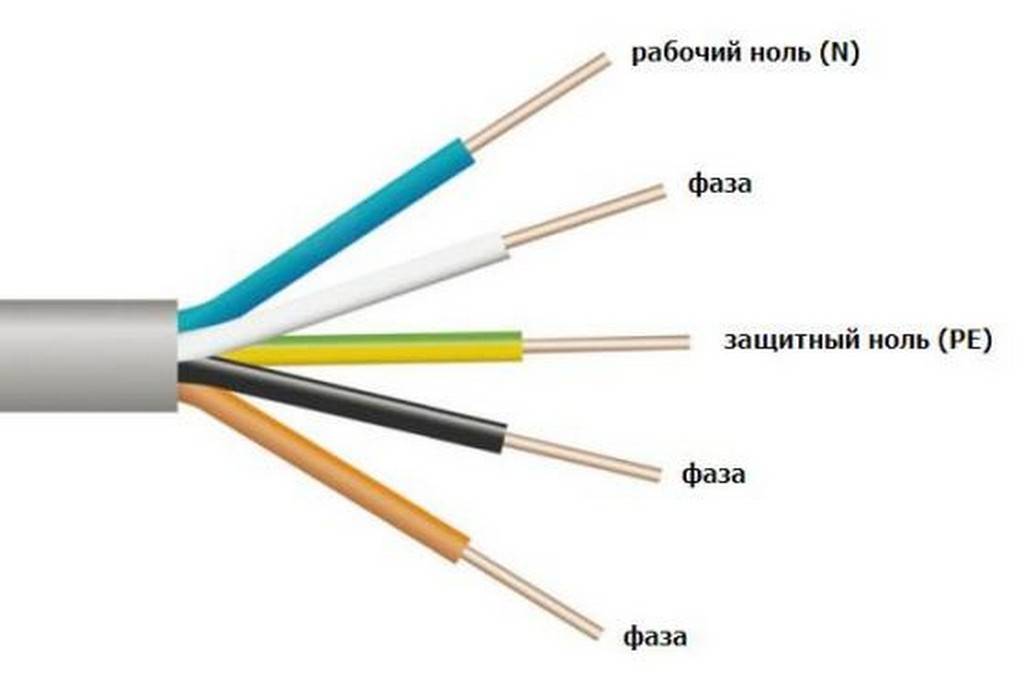

Цветовые обозначения проводов в трёхфазной сети 380В

Цветовая маркировка проводов трехфазной сети 380В

Трёхфазная электрическая сеть может быть четырёхпроводной или пятипроводной, т.е. с четырьмя или с пятью жилами провода. Разница состоит лишь в наличии или отсутствии защитного проводника заземления. Т.е. четырёхпроводная сеть – это три фазных проводника, нулевой рабочий проводник и отсутствие защитного проводника заземления. Пятипроводная сеть – это три фазных проводника, нулевой рабочий проводник и наличие проводника заземления.

И в четырёхпроводной, и в пятипроводной сети под нулевой рабочий проводник используется синяя жила, а под проводник заземления используется жёлто-зелёная жила. Что касается трёх фаз A, B и C, то чаще всего под них используется коричневая, чёрная и серая жила соответственно. Но бывает также и другая расцветка жил проводов.

Четырёхжильный и пятижильный провод используют для подключения трёхфазной нагрузки или для разделения однофазной нагрузки по группам.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника. Первый проводник — это плюс, а второй проводник — это минус. В качестве плюсового проводника используется жила красного цвета, а в качестве минусового проводника используется жила синего цвета.

По итогам всего вышесказанного стоит отметить следующее: несмотря на определённые стандартные требования по цветовому маркированию проводов, без предварительной проверки не рекомендуется стопроцентно полагаться на цвет той или иной жилы провода.

Маркировка проводов по цветам.

Маркировка кабеля — нанесение на кабель цветовой разметки. Требования к маркировке согласно ГОСТ и ПУЭ указывают, где находятся фаза, ноль и земля.

Цветовая маркировка проводов повышает уровень безопасности и применяется для удобства проведения регулярного обслуживания и профилактики электропроводки.

Для чего необходима маркировка

Конкретные цвета в электрике выбраны неслучайно. Цветная проводка необходима для безопасного проведения электромонтажных работ, чтобы избежать короткого замыкания и поражения электрическим током. Раньше цвет проводников был черным или белым, в результате электрикам это приносило большие неудобства.

Раньше при расключении необходимо было подать питание в проводники, после чего при помощи контрольки определяли ноль и фазу. Использование расцветки избавило от всех этих мук, потому что все стало очень понятно.

Цветовая маркировка почти всегда наносится по всей длине проводника. Она помогает установить предназначение каждого проводника к определенной группе, чтобы облегчить их коммутации. Существуют три вида проводов в электрике: фаза, ноль и заземление.

Электробезопасность

Переменный электрический ток напряжением 220 V или 380 V опасен для человека. Неосторожное прикосновения к оголенным проводам или металлическим частям электрооборудования, которые могут находиться под напряжением, чревато тяжелым ожогом или смертельной травмой. Для этого ПУЭ дает ответ на вопросы: каким образом цвет проводов фаза и ноль, L и N в электрике поможет наглядно определить применяемую систему безопасности в данной электрической сети.

Правила маркировки токоведущих частей согласно ПУЭ

Для обеспечения наглядности, простоты и облегчения распознавания отдельных частей электрической сети согласно п.1.1.30 ПУЭ все электроустановки должны иметь буквенно-цифровое и цветовое обозначение. Причем наличие одного из этих обозначений не снимает необходимость наличия другого.

Маркировка по цвету

Маркировка проводов по цветам является наиболее наглядной и позволяет быстро определиться с назначением любого провода. Такая маркировка может быть осуществлена путем выбора проводов с соответствующим цветом изоляции жил, путем нанесения краски на шины или за счет окрашивания или применения специальной цветной изоленты в местах соединения жил.

Причем краска на шины может наносится не по всей длине, а только в местах подключения или по концам шин.

Итак:

Если говорить о цветовом обозначении проводов и кабелей, то начать следует с фазных проводников. Согласно п.1.1.30 ПУЭ в трехфазной сети фазные проводники должны иметь маркировку желтым, зеленым и красным цветом. Так соответственно обозначаются фазы А, В и С.
Инструкция для однофазной электрической сети предполагает обозначение фазного провода в соответствии с тем цветом, продолжением которой она является. То есть, если фазный проводник подключается к фазе «В» трехфазной сети, то он должен иметь зеленый цвет.

Обратите внимание! В однофазной сети квартиры или дома вы зачастую не знаете к какой фазе подключен ваш фазный провод. Дабы соблюдать ГОСТ, вам совсем не обязательно это выяснять. Достаточно обозначить фазный проводник любым из предложенных цветов. Ведь для однофазной сети освещения совершенно не принципиально к какой именно фазе подключен ваш проводник. Исключение составляет только сеть освещения, в которой используются два разных фазных проводника.

Что же касается нулевых проводников, то они должны иметь голубую окраску. Причем цвет нулевой жилы не зависит от того трехфазная, двухфазная и однофазная сеть перед вами. Он всегда обозначается голубым цветом.

Маркировка проводов с полосой желто-зеленого цвета обозначает защитный проводник. Он подключается к корпусу электроприборов и обеспечивает безопасность от поражения электрическим током при повреждениях изоляции электрооборудования.
Если нулевой и защитный проводник объединены, то согласно п.1.1.29 ПУЭ такая жила провода должна иметь голубой окрас с желто-зелеными полосами на его концах. Дабы выполнить такую маркировку своими руками достаточно просто взять провод голубого цвета и на его концевых заделках выполнить обозначение краской или использовать для этого цветную изоленту.
Что же касается сетей постоянного тока, то красным цветом должна обозначаться положительная жила провода или шины, а отрицательная синим. При этом обозначение нулевой и защитной жилы соответствует маркировке в сетях переменного тока.

Буквенная маркировка проводов

Но маркировка проводов цветная не всегда удобна. В щитках, распределительных устройствах и на схемах значительно удобнее буквенное обозначение. Оно должно применяться совместно с цветовым обозначением.

Итак:

Буквенная маркировка фазных проводов в трехфазной сети соответствует их разговорному обозначению – фаза «А», «В» и «С». Для однофазной сети она должна быть такой же, но это далеко не всегда удобно. Тем более что достоверно определить какая именно фаза не всегда возможно. Поэтому часто используют обозначение «L».
Пункт 1.1.31 ПУЭ нормирует не только буквенно-цветовое обозначение проводников, но и их расположение. Так для трехфазной сети при вертикальном расположении шин фаза «А» должна быть самой верхней, а фаза «С» нижней. А при горизонтальном расположении проводников ближайшая к вам должна быть фаза «С», а наиболее удаленная фаза «А».
Если выполняется маркировка проводов в щитке, то под символом «N» обозначают нулевой провод.
Для обозначения защитного провода применяют буквенное обозначение «PE». Кроме того, достаточно часто применяется знак заземления, но дело в том, что он не всегда может точно указать на схему сети.
Дело в том, что вы можете встретить обозначение «PEN». Оно обозначает совмещение нулевого и защитного проводника. Это возможно в системах TN-C-S о которых мы говорили в одной из предыдущих наших статей.
А вот маркировка проводов электрических постоянного тока выполняется символизмами «+» и «¬―». Что соответственно обозначает положительный и отрицательный провод. Для постоянного тока есть еще одно отличие. Нулевая жила обозначается символом «М», что иногда вводит в заблуждение.

Стандартная цветовая маркировка проводов и шин

Цветная изоляция проводников сегодня – неотъемлемый атрибут для проведения успешного и правильного монтажа электропроводки. Такое решение – отнюдь не способ сделать провода красивыми и привлекательными для потребителя, это – удобная цветовая маркировка, стандартизированная и регламентированная во всем цивилизованном мире, являющаяся, без преувеличения, необходимостью.

Цветовая маркировка проводов дает точное обозначение каждому проводнику. Цвет изоляции жилы определяет ее назначение в группе из нескольких проводников и облегчает процесс коммутации и монтажа.

Такое решение исключает возможные ошибки, способные привести к смертельно опасному поражению электрическим током или к короткому замыканию. Ремонт и обслуживание электросетей также становится более безопасным, если провода имеют точную маркировку.

Стандарт изложенный в ПУЭ строго определяет цвета маркировки, и благодаря этому стандарту появляется возможность легко идентифицировать каждый проводник, каждую жилу кабеля в группе по цвету или по буквенно-цифровому коду.

Как правило, проводник целиком имеет определенный цвет, но допустима и маркировка только концов отдельных жил, в точках коммутации, где возможно применение цветной изоленты или цветных кембриков. Далее мы рассмотрим более подробно, как же именно выполняется такая маркировка для сетей однофазного, трехфазного тока и постоянного тока.

Для сетей трехфазного переменного тока

В сетях трехфазного переменного тока вводы высокого напряжения трансформаторов как на станциях, так и на подстанциях, а также шины, окрашены в следующие цвета, соответственно фазам:

Фаза «А» – окрашена в желтый цвет;
Фаза «В» – окрашена в зеленый цвет;
Фаза «С» – окрашена в красный цвет.

Для сетей постоянного тока

Для цепей постоянного тока характерны только две шины: положительная и отрицательная. Здесь положительный провод (шина положительного заряда) маркируется красным цветом, а отрицательный провод (шина отрицательного заряда) маркируется синим цветом, ведь нулевой и фазный провода здесь принципиально отсутствуют. Средний провод (М) маркируется голубым цветом.

В случае, когда сеть постоянного тока, содержащая два проводника, создана посредством ответвления от трехпроводной цепи постоянного тока, проводники маркируются так же, как и соответствующие проводники исходной трехпроводной цепи.

Фаза, ноль и земля в электропроводке

Электрические сети переменного тока прокладывают теперь всегда многожильным проводом в изоляции жил разного цвета, это сильно облегчает процесс монтажа. Если разводку в помещении выполняет один монтажник, а в будущем обслуживание и ремонт сети будут проводить другие люди, они уже не будут вынуждены постоянно выявлять «фазу» и «ноль», они просто сориентируются по цвету.

Но в былые времена это являлось настоящей проблемой, ибо изоляция использовалась одноцветная – или белая, или черная. Теперь же выработан стандарт, и в соответствии с ГОСТом Р 50462 «Идентификация проводников по цветам или цифровым обозначениям», жилы отдельные и в кабелях имеют строго регламентированные обозначения.

Функция маркировки – создать возможность быстрого и легкого наглядного определения назначения каждого конкретного проводника по любому его участку, это одно из главных требований ПУЭ. Какой же расцветкой, согласно ГОСТу, должны обладать проводники в электрических установках переменного тока на напряжение до 1000 вольт и с глухозаземленной нейтралью, к коим относятся почти все жилые дома и административные здания?

Нулевой рабочий проводник (N) имеет синюю маркировку. Для нулевого защитного проводника (PE) – желто-зеленая маркировка в виде полос вдоль или поперек жилы. Такая маркировка в названной комбинации цветов актуальна лишь для заземляющих проводников (для нулевых защитных).

Когда нулевой рабочий проводник выполнен совмещенным с нулевым защитным (PEN), то по всей длине провода маркировка делается синим цветом, а в местах присоединений (на концах проводника) – желто-зеленые полосы, или наоборот: желто-зеленый проводник с синими концами.

Так, нулевые провода маркируются следующими цветами:

Нулевой рабочий провод (N) – маркировка синим цветом;
Нулевой защитный провод (PE) – маркировка желто-зеленым цветом;
Нулевой совмещенный провод (PEN) – маркировка желто-зеленым цветом с синими метками на концах либо наоборот.

Фазные провода, в соответствии со стандартом ПУЭ, могут иметь маркировку одним из этих цветов: красный, черный, фиолетовый, коричневый, серый, розовый, оранжевый, бирюзовый, или белый. Если однофазная электрическая цепь получена путем ответвления от трехфазной сети, то фазный провод полученной однофазной цепи должен обязательно совпадать цветом с исходным проводом трехфазной сети, от которой произведено ответвление.

Провода маркируются так, чтобы цвета фазных проводов ни коим образом не совпадали цветом с нулевым проводником. А если применяется немаркированный кабель, то цветовые метки делаются на концах жил, в местах соединений, при помощи кембриков из термоусадки или цветной изолентой. Но для предотвращения лишней работы по изготовлению меток, достаточно изначально правильно выбрать цвет изоляции, выбрав кабель достаточной длины для своих нужд.

Порой электрику в работе приходится сталкиваться с не очень приятными ситуациями, когда проводка уже выполнена, и ни подключения в щитке, ни провода не промаркированы, в этом случае человеку приходится тратить время и, используя пробник, выявлять «фазу», «ноль», и «заземление».

Однако всегда следует помнить, что даже если не представляется возможности приобрести провод нужного цвета, можно конечно использовать провод любого цвета, но тогда обязательно нужно пометить концы жил хотя бы цветной термоусадкой или цветной изолентой. И всегда помните, что при прокладке электропроводки необходимо быть осторожным и всегда соблюдать технику безопасности.

Проводка внутри дома

Проводка внутри дома выполняется только однофазными линиями и медными проводами. В электрических цепях, используемых для бытовых целей, рабочий ноль должен быть всегда синий! Согласно ПУЭ внутридомовые линии должны прокладываться с заземляющим проводником. Во всех трехжильных проводниках, выполненных по ГОСТу, подходящих для внутренних работ, заземляющий провод – желто-зеленый.

Если трехжильный проводник гибкий типа ПВС, то фазный проводник обычно коричневого цвета. Для внутридомовой проводки лучше использовать провода выполненных из литой меди. Если жилы помечают полосами, то жила с полосой любого цвета исключая синий и желто зеленый – фазный.

Если в кабеле отсутствует желто-зеленый проводник, в качестве заземляющего провода используют проводник с зеленой полосой. Заземляющий провод может маркироваться чисто желтым цветом. В кабелях, жилы которых окрашены целиком, белый провод – фазный.

Подводка к электроплите

Бытовая электроплита на 220 В подключается в специальную розетку, выдерживающую большую мощность. Окрас жил встречается красный, зеленый, синий, где красный – фаза, зеленый – земля, синий – нулевой проводник.

Есть нюанс, в электроплитах и варочных поверхностях зарубежного производства, рассчитанных на 220/380 В, подключение выполняется четырехжильным кабелем:

синий – ноль;
желто-зеленый проводник – заземление;
черный проводник – фаза А;
коричневый проводник – фаза В.

Допускается при подключении на одну фазу сеть объединять фазные проводники на электроплите под один контактный зажим.

Нейтральный провод

Нейтральный проводник – это провод, присоединенный к средней (нулевой) точке электрической системы. В стандартной схеме подключения – это совмещенный нулевой рабочий и нулевой защитный проводник в трех фазной цепи. Цвет нейтрального провода – весь синий с желто-зеленым на концах или весь желто-зеленый с синим на концах.

Проводится маркировка проводов по цвету, буквам и цифрам. ГОСТ до 2009 г более широко трактовал возможности маркировки проводов. Начиная с 2009 г стандарты пересматривают в сторону более четкой классификации цветов и исключают примечания, позволяющие не маркировать проводники.

В национальном стандарте 2009 уточнена терминология и дополнена буквенно-цифровая классификация. Для электрических цепей до 2009 г применялась классическая окраска проводников: желтый, зеленый, красный.

В классическом варианте трехфазных цепях до 1000 вольт проводники помечают в следующих комбинациях:

Фаза А – L1, желтый – рекомендован коричневый.
Черный рекомендован в фазе В – L2, зеленый.
Фаза С – L3, красный – рекомендован серый.
Нулевой проводник – N синий.
Совмещенный рабочий ноль с заземляющим проводником – PEN, синий с желто-зелеными наконечниками – желто-зеленый с синими наконечниками.
Заземляющий проводник – PE, желто-зеленый.

Данная комбинация не подразумевает ни направление вращения, ни фазировку.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, какой тип выключателя установлен: одноклавишный или двухклавишный выключатель. Разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное – соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность, нулевой рабочий – слева, фаза – справа.

Но бывают сюрпризы от производителей, например, один проводник – желто-зеленый, а два других могут оказаться черными.

Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

Если кабель уже проложен, как нанести маркировку

Очень часто приходится сталкиваться с такими ситуациями, когда приходишь на объект, открываешь щиток, а там подключение выполнено непонятно как. Про соответствие маркировки проводов с правилами вообще говорить не приходится. Не понятно каким цветом фаза проложена, а где ноль и заземление.

Приходится ознакамливаться с разводкой проводов в щитке, распределительных коробках и т.д. Это все сводится к одному недостатку, приходится тратить время. Как быть в таком случае? Не производить же подключение по-новому.

К сожалению, даже сегодня некоторые электрики во время монтажных работ пользуются устаревшими нормативами. Из-за этого другим специалистам во время проведения работ, связанных с ремонтом и обслуживанием электрических сетей, приходится искать «фазу» и «ноль» при помощи пробника.

Если нет возможности купить проводники нужного цвета, подойдут кабели любой расцветки. Главное, чтобы концы жил были правильно помечены при помощи термоусадочных трубок или цветной изоленты.

В соответствии с правилами допускается выполнять цветовую маркировку не по всей длине, а только в местах присоединения к шинам, то есть на концах кабеля. Для этого можно выполнить обозначение проводов по цвету, воспользовавшись цветной изолентой или надеть на концы кабеля термоусадочную трубку.

Разумеется, нет необходимости менять существующую маркировку проводников, монтаж которых проводился по старому ГОСТу. Но сегодня при вводе в эксплуатацию электроустановок следует использовать только новые правила.

Напоминаем: работы по прокладке электрического кабеля требуют от монтажника предусмотрительности и внимательности. Будьте осторожны!

Электрическая проводка (цветовые коды проводов)

Содержание

Различные типы цветовых кодов проводов
1. Цвета маркировки проводов для питания постоянного тока
2. Цвета проводов для питания переменного тока
3. Цветовой код высоковольтных проводов
Цвет -Coding Essentials of Data Wired
1. Маркировка электрических проводов и кабелепроводов
Эффективные варианты обучения распознаванию цветовых кодов проводки
1. Применение обновленных цветовых стандартов к существующей проводке
  19 апреля 2022 г.
  Крайне важно следовать общепринятым цветовым кодам проводов. Эти цветовые коды существуют для того, чтобы сотрудники, работающие с опасным электрическим оборудованием и рядом с ним, могли работать безопасно, эффективно и соблюдать Национальный электротехнический кодекс (NEC).

  На большинстве объектов электричество поступает в одну точку через здание, а затем распределяется практически по каждому углу с помощью ряда проводников, проводов и кабелей. Хотя электричество используется постоянно в течение дня без особых раздумий, оно может вызвать множество проблем и даже полностью затруднить работу при неправильном управлении. Тем не менее, если электрическая система не подключена или не помечена должным образом, это может привести к травмам, смерти, пожарам и многим другим проблемам.
  Электричество является важным компонентом практически на каждом этапе производства. Не говоря уже о каждом доме, школе, распределительном центре и любом другом месте, о котором только можно подумать. Наши сообщества пользуются электричеством, но с большой силой приходят и большие обязательства по безопасности!
  Существует несколько различных стандартов цветовых кодов проводов, поэтому важно понимать, какой из них следует использовать в зависимости от конкретной ситуации. Используемые стандарты будут различаться в зависимости от страны, в которой выполняется проводка, типа используемого электричества и ряда других факторов, таких как напряжение, кабели, разъемы и цепи.
  Изучение различных вариантов, которые могут использоваться в каждой электрической ситуации, имеет важное значение для обеспечения безопасности на рабочем месте.
  Мощность постоянного тока или мощность постоянного тока течет по прямой линии. Хотя мощность постоянного тока является более стабильной формой подачи напряжения, она не может передаваться на такие же большие расстояния, как мощность переменного тока. Энергия постоянного тока используется в батареях, солнечных элементах и топливных элементах, например. Его также можно сделать от сети переменного тока с помощью выпрямителя.
  При подключении питания постоянного тока обычно используется два или три изолированных провода. Расцветка следующая:
  - Положительный ток должен быть красным .
  - отрицательный ток должен быть черным .
  - Провод заземления , если он присутствует, должен быть белого цвета или серого цвета .
  Переменный ток или мощность переменного тока можно найти в любой розетке, установленной в большинстве стандартных домов и предприятий в США. Этот тип мощности уникален тем, что поток заряда может периодически менять направление.
  Ток питания переменного тока движется синусоидальной волной переменного тока. Это волнообразное движение приводит к тому, что мощность переменного тока может перемещаться дальше, чем мощность постоянного тока, что является преимуществом передачи электроэнергии потребителям из одного места.
  Электропитание переменного тока бывает разных типов в зависимости от того, сколько вольт будет по проводам. Важно отметить, что при этом типе проводки имеется несколько фаз, каждая из которых получит провод своего цвета, чтобы было понятно, что это такое для тех, кто с ней работает.
  Для проводов на 120, 208 или 240 вольт используются следующие стандарты цвета проводки.
  - Проводка фазы 1 должна быть черной .
  - Проводка фазы 2 должна быть красного цвета .
  - Проводка фазы 3 должна быть синей .
  - Нейтральный провод должен быть белым .
  - Заземление проводка может быть зеленая или зеленая с желтой полосой .
  В некоторых нестандартных ситуациях одна фаза будет иметь более высокое напряжение, чем другие. Они известны как соединения с высокой ногой. Хотя они встречаются редко, их можно определить, найдя провод с оранжевой маркировкой, который будет проводом с более высоким напряжением.
  Эти высоковольтные соединения довольно распространены во многих производственных и других промышленных областях. Из-за серьезного риска смертельного поражения электрическим током или других проблем очень важно правильно использовать эти цветовые коды. 277/480
  Это стандарты цветового кодирования проводов, используемые в США. В Европе, Индии и других странах действуют другие стандарты. Это также относится к машинам, произведенным за границей для использования в Америке. Они будут подключены в соответствии со стандартами цветов США. Тем не менее, выделите время, чтобы убедиться в этом, прежде чем использовать оборудование или прибор, это всегда разумный шаг для обеспечения безопасности.
  Еще один важный аспект электробезопасности, о котором следует помнить, касается любой проводки данных внутри объекта. Кабели, которые используются для передачи данных для компьютерных систем, часто считаются безвредными, поскольку они передают информацию, а не электричество.
  В некоторых типах сетевых кабелей может протекать достаточно электричества, чтобы создать опасность. Некоторым устройствам, таким как телефоны, просто потребуется «питание через Ethernet», что означает, что они получают необходимое электричество от сетевого кабеля, к которому они подключены. Если кто-то разрезает изоляцию провода, чтобы обнажить оголенный провод, известный как проводник, или провода изнашиваются, это может привести к поражению электрическим током или возгоранию.
  Кабели передачи данных обычно окрашиваются в соответствии с потребностями и стандартами объекта, а не электрическими стандартами из-за более низкого напряжения. Однако размещение этикеток или предупреждающих знаков рядом с такими типами кабелей может служить хорошим напоминанием о потенциальном риске поражения электрическим током.
  Используемые цветовые коды проводов относятся только к проводам, по которым проходит электричество. Во многих случаях пучок этих цветных проводов будет сгруппирован и запечатан в черной или серой оболочке кабеля. Эта цветная оболочка помогает защитить людей от случайного воздействия и значительно упрощает прокладку проводки там, где она должна быть, особенно в ситуациях с более высоким напряжением.
  В этом случае важно уделить время правильной маркировке проводов и электрических кабелепроводов, чтобы предупредить людей о потенциальной опасности. Используя промышленный принтер этикеток, можно легко идентифицировать каждый набор проводов с информацией о том, сколько электричества присутствует, откуда и куда идет проводка.
  Размещение предупреждающих знаков в любом месте, где кто-то может соприкоснуться с электрическими проводами, особенно с высоковольтными проводами, является еще одной хорошей практикой для повышения общей безопасности. Эти знаки послужат отличным напоминанием окружающим о наличии опасных проводов.
  Те, кто ежедневно работает непосредственно с электропроводкой, например, электрики, должны быть сначала обучены тому, что означает каждый из цветовых кодов проводки. Однако, как только они будут выполнять свою работу регулярно, это станет их второй натурой.
  Те, кто не работает регулярно непосредственно с проводкой, также нуждаются в таком обучении, и во многом это даже важнее. Без надлежащего руководства, обучения и документации они могут подвергнуть себя или весь объект риску, если им нужно каким-либо образом взаимодействовать с проводкой, будь то установка проводов или базовое обслуживание автоматического выключателя.
  Любой, кто будет контактировать с электрическими проводами, должен иметь хотя бы базовое представление о системе маркировки проводов.
  Возможно, более важным, чем прямое обучение, будет обеспечение того, чтобы все знали, где ссылаться на цветовые коды. Помещения должны иметь какой-либо справочный материал, который может быть плакатом, книгой, компьютерной системой и т. д. Как бы информация ни передавалась, она должна быть легко доступна.
  Если на объекте есть провода, которые были проложены до стандартов, которые сейчас используются, важно принять меры для решения этой проблемы безопасности. Одним из вариантов является удаление и замена всей проводки в помещении. Старая проводка может иметь другие проблемы, связанные с безопасностью, так что это может быть хорошим решением в таких ситуациях.
  Если это невозможно, маркировка проводов через каждые несколько футов является еще одним способом передачи необходимой информации, которая в противном случае обозначалась бы цветом кабеля. Это может быть хорошим и доступным решением для приведения старых силовых проводов в соответствие с более высокими стандартами безопасности.
  Аналогичные статьи
  Цвет заземляющего провода и другие цветовые коды электрических проводов
  Цвет заземляющего провода и другие цветовые коды электрических проводов
  1. Angi
  2. Центр решений
  3. Электрика
  Фото: Wattanaphob Kappago / EyeEm / Getty Images
  Основные моменты
  - Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода.
  - Зеленый, зеленый с желтой полосой или голая медь — это провода заземления .
  - Черные провода — это горячие провода , которые идут к электрической розетке от выключателя.
  - Красные провода — это горячие провода общий в розетке на 240 вольт или когда настенный выключатель управляет розеткой.
  - Синие и желтые провода являются горячими проводами для потолочных вентиляторов и трех- или четырехпозиционных переключателей.
  - Белые или серые электрические провода нейтральные провода .
  Получите предложения от трех профессионалов!
  Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.
  Все домашние электрические провода, произведенные в США, соответствуют стандартным цветовым кодам — NFPA 70, Национальному электротехническому кодексу (NEC) — установленному Национальной ассоциацией противопожарной защиты. Каждый цвет определяет функцию провода в цепи. Прежде чем пытаться починить неисправный выключатель, заменить потолочный светильник или соединить провода, узнайте о красочном и невероятно важном мире электропроводки.
  Прежде чем мы начнем, важно отметить, что работу с любым типом электропроводки обычно лучше доверить профессионалу, поскольку она может быть очень опасной. Действовать с осторожностью.
  Почему электрические провода окрашены?
  Если вы когда-либо были свидетелями того, как ваши фары мерцают или у вас отключилось электричество из-за скачка напряжения, возможно, вы побежали к своему электрическому щиту, чтобы проверить, что не так. Открыв панель, вы наверняка увидели множество спутанных цветных проводов. Если вы когда-нибудь задумывались, почему они окрашены именно так, то на это есть веская причина.
  Электрические провода завернуты в цветные изоляционные кожухи, чтобы указать назначение каждого провода. Сегодня все производимые электрические и электронные устройства используют цветовую маркировку для быстрой и безошибочной идентификации каждого провода:
  - Горячие или находящиеся под напряжением цепи могут быть окрашены в черный или красный цвет, но иногда в синий и желтый.
  - Нейтральный провод может быть белого или серого цвета.
  - Провод заземления может быть зеленым, зеленым с желтой полосой или оголенным медным проводом.
  Поскольку эти цвета могут различаться, изучение веревок может поначалу немного сбивать с толку. Однако знание того, что означают цвета и почему они важны, может помочь вам во время отключения электроэнергии или когда пришло время проверить установку нового светильника из вашего списка дел. Но помните, что большинство электрических проводов находятся под высоким напряжением, которое может причинить вам вред, если вы не будете осторожны, и вы должны относиться ко всем цветам с осторожностью.
  Какие бывают цвета электрических проводов?
  Если вы когда-нибудь чувствовали легкий толчок при случайном контакте с оголенным проводом или при попытке починить выключатель, вы знаете, насколько опасной может быть электрическая проводка. К счастью, различные покрытия электрических проводов вокруг медных проводников могут помочь вам определить все подсказки, которые могут вам понадобиться, чтобы определить, является ли провод заземленным, горячим или нейтральным.
  Цвета заземляющего провода: зеленый, зеленый с желтой полосой или голая медь
  Зеленый — наиболее распространенный цвет заземляющего провода, но зеленые провода с желтыми полосами и оголенные медные провода (без цветной изоляции) также являются заземляющими проводами. Заземляющие провода — это проводники, похожие на амортизаторы, цель которых — предоставить электричеству безопасное место для прохождения — в землю под вашим домом.
  Заземляющий провод помогает положительным зарядам в розетках и электрических панелях вашего дома попасть на землю прямым, контролируемым и безопасным способом, где они могут высвобождаться без риска возгорания или поражения электрическим током. Другими словами, эти провода снижают риск электрической перегрузки, перенаправляя избыточное электричество во время перенапряжения от таких вещей, как короткое замыкание или удар молнии.
  Скорее всего, если у вас новый дом, построенный после 1960 года, у вас правильно заземленная система. Однако, если ваш дом был построен до 1960 года, есть безопасный и простой способ убедиться, что ваша электрическая система заземлена. Просто взгляните на свои торговые точки.
  Все еще не уверены? Не рискуйте получить удар током и вместо этого обратитесь к местному электрику.
  Черный: провод под напряжением
  На уроке естествознания вы, возможно, строили простые электрические цепи, используя батарею и лампочку, при этом электрический ток шел от батареи (источника) к лампочке, а затем обратно к источнику.
  Провод, по которому шел ток, был горячим или находящимся под напряжением.
  В домашней электропроводке этот провод обычно черный, но может быть и красным (подробнее об этом чуть позже). Черные провода — это всегда горячие провода, по которым проходит электричество. Вы всегда должны относиться к ним с особой осторожностью. Они питают выключатель или розетку, а также иногда используются в качестве ножки переключателя или соединения, идущего от выключателя к электрической розетке.
  Красный: Горячий провод
  Обычно красный провод можно увидеть только в том случае, если розетка рассчитана на 240 вольт или когда розетка управляется настенным выключателем. В этом случае, когда выключатель находится во включенном состоянии, красный провод будет подавать питание в розетку вместо черного провода. Как и черные электрические провода, красные провода также являются горячими или находящимися под напряжением.
  Красный также может быть соединительным проводом между двумя датчиками дыма, которые жестко подключены. Кроме того, если ваша монтажная коробка рассчитана на 240 вольт вместо 120 вольт, вы даже можете увидеть как красный, так и черный провода.
  «Еще одно распространенное место, где вы можете увидеть красный провод, — это трехпозиционный переключатель», — говорит Тайлер Кизер, специалист по домашней энергетике в Switch Electric. «Это когда у вас в доме есть два выключателя, которые управляют одним и тем же светом. Красный провод используется в качестве второго пути для передачи электроэнергии от одного переключателя к другому. Когда вы работаете с этими переключателями, вам нужно соблюдать осторожность, потому что красный провод также может находиться под напряжением в зависимости от того, в каком положении в данный момент находятся трехпозиционные переключатели».
  Синий и желтый: горячие провода
  Синие и желтые провода редко можно увидеть в обычной розетке. Хотя эти провода являются проводами под напряжением и передают питание, вы можете видеть только желтые провода в качестве ножек переключателя к потолочным вентиляторам или розеткам, управляемым выключателями света.
  Вы также можете увидеть синие провода, используемые в трех- или четырехпозиционных переключателях. Например, если у вас есть выключатель света внизу и вверху лестницы, который управляет одним и тем же светильником. Однако это очень редко, и обычно вы видите красный провод в конфигурации такого типа, как упоминалось ранее. Возможно, вы видели синие провода , если вы когда-либо подключали трехпозиционный или четырехпозиционный переключатель.
  Белый или серый: нейтральные провода
  Белые или серые электрические провода являются нейтральными проводами; белый провод встречается в большинстве домов чаще, чем серый.
  Нулевой провод предназначен для обеспечения обратного пути электричества в цепи и обычно соединяется на главном электрическом щите с одним токопроводящим металлическим элементом, известным как нейтральная шина. Хотя они и называются нейтральными проводами, по ним может проходить электрический ток, поэтому, как всегда, с такими проводами лучше обращаться осторожно.
  Устранить проблемы с электричеством не так просто, как заменить лампочку. На самом деле, Управление пожарной охраны США называет неисправность электрооборудования одной из главных причин домашних пожаров. Провода имеют цветовую маркировку по какой-то причине, поэтому, прежде чем вы начнете возиться с розеткой или устанавливать новый прибор в своем доме, убедитесь, что вы понимаете различия и относитесь ко всем с особой осторожностью.
