Маркировка резисторов — radiohlam.ru

1. Маркировка буквенно-цифровая.

При такой маркировке буква указывает на десятичную запятую и обозначение (К — килоомы, М — мегаомы, R — омы), а цифры — на значение сопротивления. Для сопротивлений меньше 1 КОм буква может отсутствовать. Примеры:

3К6 = 3,6 КОм , М68 = 0,68 МОм = 680 КОм , 820 = 820 Ом , 200 = 200 Ом , 4R7 = 4,7 Ом

2. Планарные резисторы.

Планарные резисторы маркируются в зависимости от типоразмера и допуска:

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5%, 10% всех типоразмеров маркируются тремя цифрами, первые две из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах. Для обозначения десятичной точки может использоваться буква R.

Пример:

маркировка «203» = 20*103 = 20 кОм

Резисторы с допуском 1%, типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые 3 из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах.

Для обозначения десятичной точки также может использоваться буква R.

Резисторы с допуском 1%, типоразмера 0603 маркируются двумя цифрами и буквой. Цифры определяют мантиссу, в соответствии с приведенной ниже таблицей, а буква определяет показатель степени по основанию 10, для определения номинала резистора в Омах, в соответствии с этой же таблицей. Например:

18B = / коду 18 соответствует мантисса 150, букве B — степень 101, получаем/ = 150*101=1500 Ом = 1,5 кОм

код значение код значение код значение код
значение
код значение код значение буква степень
01 100 17 147 33 215 49 316 65 464 81 681 S 10-2
02 102 18 150 34 221 50
324 66 475 82 698 R 10-1
03 105 19 154 35 226 51 332 67 487 83 715 A 100
04 107 20 158 36 232
52
340 68 499 84 732 B 101
05 110 21 162 37 237 53 348 69 511 85 750 C 102
06 113 22 165 38 243
54
357 70 523 86 768 D 103
07 115 23 169 39 249 55 365 71 536 87 787 E 104
08 118 24 174 40 255
56
374 72 549 88 806 F 105
09 121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58
392
74 576 90 845
11 127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412
76
604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931
15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96
976


Существует также цветовая маркировка резисторов, но чем с ней мучиться — проще мультиметром померить.

Маркировка резисторов: цветовая, кодовая — RadioRadar

Цветовая маркировка резисторов чаще всего представляет собой набор цветных колец на корпусе резистора, причем каждому маркировочному цвету соответствует определенный цифровой код.

Кодированное обозначение номинального сопротивления, допуска и примеры обозначения


   Кодированное обозначение номинальных сопротивлений резисторов состоит из трёх или четырёх знаков, включающих две цифры и букву или три цифры и букву. Буква кода является множителем, обозначающим сопротивление в омах, и определяет положение запятой десятичного знака. Кодированное обозначение допускаемого отклонения состоит из буквы латинского алфавита (табл. 1).

Таблица 1

СопротивлениеДопускПримеры обозначения
МножительКодДопуск,
%
КодПолное
обозначение
Код
1K(E)±0,1В(Ж)3,9 Ом±5%3R9J
±0,25С(У)215 Ом±2%215RG
103К(К)±0,5D(Д)1 кОм±5%1KOJ
±1F(P)12,4 кОМ±1%12К4F
106М(М)±2G(Л)10 кОм±5%10KJ
±5J(И)100 кОм±5М10J
109G(Г)±10К(С)2,2 МОм±10%2М2К
±20М(В)6,8 ГОм±20%6G8M
1012T(T)±30N(Ф)1 ТОм±20%1ТОМ

   Примечание: В скобках указано старое обозначение.

   Цветовая маркировка наносится в виде четырёх или пяти цветных колец. Каждому цвету соответствует определённое цифровое значение (табл. 2). У резисторов с четырмя цветными кольцами первое и второе кольца обозначают величину сопротивления в омах, третье кольцо — множитель, на который необходимо умножить номинальную величину сопротивления, а четвертое кольцо определяет величину допуска в процентах.

Цветовая маркировка номинального сопротивления и допуска отечественных резисторов.




Рис. 1 Маркировка резисторов отечественного производства.



Таблица 2

Цвет знакаНоминальное сопротивление,
Ом
Допуск,
%
ТКС
[ppm/°C]
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10-2±10
Золотистый10-1±5
Черный 001
Коричневый11110±1100
Красный222102±250
Оранжевый333103 15
Желтый44410425
Зеленый5551050,5
Голубой666106±0,2510
Фиолетовый777107±0,15
Серый888108±0,05
Белый999109 1

Цветовая маркировка резисторов фирмы «PHILIPS»


   Маркировка осуществляется 4,5 или 6 цветными полосами, несущими информацию о номинале, допуске и температурном коэффициенте сопротивления (ТКС) соответственно. Дополнительную информацию несет цвет корпуса резистора и взаимное расположение полос.

Рис. 2
Маркировка резисторов фирмы «PHILIPS»

Таблица 3

Цвет знакаНоминальное сопротивление,
Ом
Допуск,
%
ТКС
[ppm/°C]
Первая
цифра
Вторая
цифра
Третья
цифра
Множитель
Серебристый 10-2±10
Золотистый10-1±5
Черный 001
Коричневый11110±1100
Красный222102±250
Оранжевый333103 15
Желтый44410425
Зеленый5551050,5
Голубой666106±0,25
Фиолетовый777107±0,1
Серый888108
Белый999

Нестандартная цветовая маркировка резисторов


   Помимо стандартной цветовой маркировки многие фирмы применяют нестандартную (внутрифирменную) маркировку. Нестандартная маркировка применяется для отличия, например, резисторов,изготовленных по стандартам MIL,от стандартов промышленного и бытового назначения, указывает на огнестойкость и т.д.

Рис. 4
Цветовая маркировка резисторов — нестандартная.

Кодовая маркировка отечественных резисторов


   В соответствии с ГОСТ 11076-69 и требованиями Публикаций 62 и 115-2 IЕС первые 3 или 4 символа несут информацию о номинале резистора, определяемом по базовому значению из рядов ЕЗ…Е192, и множителе. Последний символ несет информацию о допуске, т.е. классе точности резистора. Требования ГОСТ и IEC практически совпадают с еще одним стандартом BS1852 (British Standart).

Рис. 5
Кодовая маркировка.

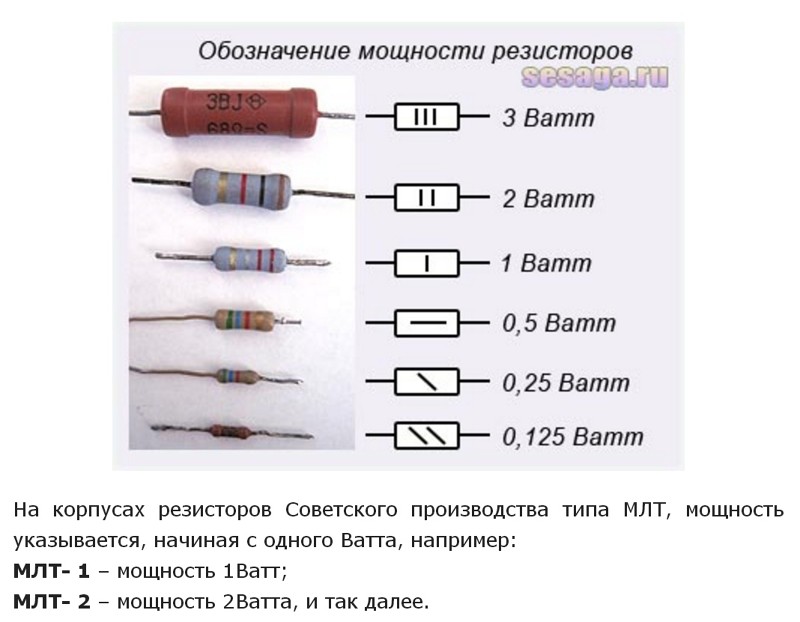

   Помимо строки, определяющей номинал и допуск резистора, может наносится дополнительная информация о типе резистора, его номинальной мощности и дате выпуска.

Например:

Рис. 6
Дополнительная информация о типе резистора.

Перемычки и резисторы с «нулевым» сопротивлением


   Многие фирмы выпускают в качестве плавких вставок или перемычек специальные провода Jumper Wire с нормированными сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления таких резисторов лежат в диапазоне единиц или десятков миллиом (~ 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206…) маркировка обычно отсутствует либо наносится код «000» (возможно «0»).

Рис. 7
Перемычки и резисторы с нулевым сопротивлением.

Маркировка резисторов прецинзионных высокостабильных фирмы «PANASONIC»


Рис. 8
Кодовая маркировка резисторов фирмы «PANASONIC»

Маркировка резисторов фирмы «PHILIPS»


   Фирма «PHILIPS»кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е первые две или три цифры указывают номиналв Ом, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется в виде 3 или 4 символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7,8 и 9 в последнем символе.

   Буква R выполняет роль десятичной запятой или, она стоит в конце, указывает на диапазон. Единичный символ «0» указывает на резистор с нулевым сопротивлением (Zero-Ohm).

Таблица 4

Последний символНоминал резистора
1100…976 Ом
21…9,76 кОм
310…97,6 кОм
4100…976 кОм
51…9,76 МОм
610…68 МОм
70,1…0,976 Ом
81…9,76 Ом
910…97,6 Ом
00 Ом
R1…91 Ом



Рис. 9
Маркировка резисторов фирмы «PHILIPS»

   Таким образом, если на резисторе вы увидите код 107 — это не 10 с семью нулями (100 МОм). а всего лишь 0,1 Ом.

Маркировка резисторов фирмы «BOURNS»


Рис. 10
А.Маркировка 3 цифрами

   Первые две цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-24, допусками 1 и 5%, типоразмерами 0603, 0805 и 1206.

Рис. 11
В.Маркировка резисторов 4 цифрами

   Первые три цифры указывают значения в Ом, последняя — количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмерами 0805 и 1206. Буква R играет роль десятичной запятой.

Рис. 12 С.Цветовая маркировка резисторов 3 символами

   Первые два символа — цифры, указывающие значение сопротивления в Ом, взятые из нижеприведенной таблицы 5, последний символ — буква, указывающая значение множителя: S=10-2; R=10-1; А=1; В= 10; С=102; D=103; Е=104; F=105. Распространяется на резисторы из ряда Е-96, допуском 1%. типоразмером 0603.

Таблица 5

КодЗначениеКодЗначениеКодЗначениеКодЗначение
01100251784931673562
02102261825032474576
03105271875133275590
04107281915234076604
05110291965334877619
06113302005435778634
07115312055536579649
08118322105637480665
09121332155738381681
10124342215839282698
11127352265940283715
12130362326041284732
13133372376142285750
14137382436243286768
15140392496344287787
16143402556445388806
17147412616546489825
18150422676647590845
19154432746748791866
20158442806849992887
21162452876951193909
22165462947052394931
23169473017153695953
24174483097254996976

   Примечание: Маркировки А и В — стандартные, маркировка С — внутрифирменная.

Рассчитать резистор SMD EIA-96: 18c

Резисторы:

3 цветные полосы, 4 цветные полосы, 5 цветных полос, 6 цветных полос, 3-значный SMD, 4-значный SMD, EIA-96 1% (формат 11A), 2%/5%/10% (формат A11)

Конденсаторы и катушки индуктивности:

керамический и танталовый конденсатор 3-значный код, 4-цветный индуктор


Рассчитать резистор SMD EIA-96: 18c

Введите значение резистора, чтобы получить ближайший EIA-96 код:

Выберите код EIA-96, чтобы получить значение резистора: 3-й символ должен быть A/B/C/D/E/F/X/Y/Z/H/R/S

1-я цифра 2-я цифра буква
0
1
2
3
4
5
6 6
7
8
9 9
0
  1
  2
  3
  4
  5
  6
  7
 8
  9
Z
  Y / R
  X/S
  A
  B / H
  C
  D
  E
  F

Таблица значений стандарта EIA-96 – декада от 100 до 1000 Ом 4A = 107 Ом

05A = 110 Ом 06A = 113 Ом 07A = 115 Ом 08A = 118 Ом 09A = 121 Ом 10A = 124 Ом 11A = 127 Ом 12A = 130 80 20 90 90 0019 13 А = 133 Ом 14 А = 137 Ом 15 А = 140 Ом 16 А = 143 Ом 17 А = 147 Ом 18 А = 150 Ом 19 А = 154 Ом 9 0 Ом 5 2 80019 1   21 А = 162 Ом 22 А = 165 Ом 23 А = 169 Ом 24 А = 174 Ом 25 А = 178 Ом 26 А = 182 Ом 27 А = 187 Ом 28 А = 191 Ом 29 А = 196 1 9 2 Ом 2 30 900 900 00 Ом 31 А = 205 Ом 32 А = 210 Ом 33 А = 215 Ом 34 А = 221 Ом 35 А = 226 Ом 36 А = 232 Ом 9002 0 3 3 3 3 3 38 А = 243 Ом 39 А = 249 Ом 40 А = 255 Ом  41 А = 261 Ом  42 А = 267 Ом 9 45A = 287 Ом 0019 48 А = 309 Ом 49 А = 316 Ом 50 А = 324 Ом 51 А = 332 Ом 52 А = 340 Ом 53 А = 348 Ом 54 А = 357 Ом 5 Ом 5 ​​Ом 3 9  56 А = 374 Ом  57 А = 383 Ом  58 А = 392 Ом 59 А = 402 Ом 60A = 412 Ом 61A = 422 Ом 62A = 432 Ом 63A = 442 Ом = 9002 9364 4 64 0019 65 А = 464 Ом 66 А = 475 Ом 67 А = 487 Ом 68 А = 499 Ом 69 А = 511 Ом 70 А = 523 Ом 71 А = 536 Ом 9 720 Ом = 5 40920  73 А = 562 Ом  74 А = 576 Ом  75 А = 590 Ом 76 А = 604 Ом 77A = 619 Ом 78A = 634 Ом 79A = 649 Ом 80A = 665 Ом 90 902 6 88 0019 82A = 698 Ом 83A = 715 Ом 84A = 732 Ом 85А = 750 Ом 86А = 768 Ом 87А = 787 Ом 88А = 806 Ом 8 2  90 А = 845 Ом  91 А = 866 Ом  92 А = 887 Ом 93A = 909 Ом 94A = 931 Ом 95A = 953 Ом 96A = 976 Ом

Другие декады сопротивления: , -1 Ом 0 0,1, — 1 — 100 Ом, 100 — 1000 Ом, 1 — 10 кОм, 10 — 100 кОм, 100 — 1000 кОм, 1 – 10 МОм, 10 — 100 МОм

SMD-резисторы с допуском 1 % могут маркироваться кодом EIA-96. Код EIA-96 всегда состоит из 3 символов. Первые два цифры (числа), а последняя буква. Две цифры (от 01 до 96) указывают значение. Буква указывает на множитель. Значения взяты из E96 серий (96 значений на декаду). Использование буквы предотвращает путаницу с 3-значной системой маркировки. Например, код «53B» указывает на резистор 3,48 кОм. Число 53 указывает на 53-е значение таблицы E96 (348), а B указывает на умножение на 10. Тогда значение будет 348 x 10 = 3480 Ом или 3,48 кОм.

Это простой онлайн-калькулятор для маркировки резисторов с цветовой полосой, маркировки с цветовой полосой катушки индуктивности, керамический или танталовый конденсатор с маркировкой 3 цифры и резистор SMD 3 цифры, 4 цифры, 10%, 5%, 2% и EIA-96 (E96) Маркировка кода допуска 1%.

Этот инструмент предназначен только для справки. Я не гарантирую правильность любой предоставленной информации. Вы используете этот веб-сайт на свой страх и риск.

danyk. cz Обо мне Свяжитесь со мной политика конфиденциальности

Как прочитать значение резистора SMD? Объяснение примера

Введение

Резистор для поверхностного монтажа , называемый Чип-резистор , является одним из типов резисторов. Это деталь, изготовленная путем смешивания металлического порошка и порошка стеклянной глазури и печати на подложке методом трафаретной печати. Он устойчив к влажности и высокой температуре, имеет небольшой температурный коэффициент. Разные резисторы имеют разные значения сопротивления, для резисторов SMD, как эти значения сопротивления маркируются и считываются?

Рисунок 1. Резисторы для поверхностного монтажа

Каталог

Метод оценки сопротивления

Введение

Ⅰ Что означает маркировка на резисторах?

Ⅱ Значение сопротивления чип-резистора

2.1 Кодовая маркировка символа

2.2 Примеры

Ⅳ SMD-резистор Производители/бренды

Ⅴ Часто задаваемые вопросы


Ⅰ Что означают маркировки на резисторах?

Прежде чем узнать, как считывать значение сопротивления, давайте сначала разберемся, как маркируется значение сопротивления, включая четыре метода:
1. Метод прямой маркировки
Используйте цифры и символы единиц для маркировки значения сопротивления на поверхности резистора. , а допустимая ошибка прямо выражается в процентах. Если отклонения по сопротивлению нет, оно обычно принимает ±20%.
2. Метод текстового символа
Используйте обычную комбинацию арабских цифр и текстовых символов для обозначения номинального значения сопротивления, и допустимое отклонение также представлено им. Число перед символом указывает значение сопротивления целого числа, а число после него указывает, в свою очередь, значение сопротивления первого десятичного знака и значение сопротивления второго десятичного знака. Символьные символы, обозначающие допустимые ошибки: D-F-G-J-K-M Допустимые отклонения: ±0,5 %, ±1 %, ±2 %, ±5 %, ±10 %, ±20 %.
3. Цифровой метод
Способ маркировки номинального значения тремя цифрами на резисторе. Цифры идут слева направо, первая и вторая цифры — действующие значения, а третья цифра — показатель степени, то есть количество нулей, а единицей измерения является Ω. Отклонения обычно выражаются текстовыми символами.
4. Метод маркировки цветовым кодом
Отметьте номинальное значение сопротивления и допустимое отклонение на поверхности резистора полосами или точками разного цвета, что принято во многих регионах.
Черный-0, Коричневый-1, Красный-2, Оранжевый-3, Желтый-4
Зеленый-5, Синий-6, Фиолетовый-7, Серый-8, Белый-9
Золото-±5%, серебро-± 10 %, бесцветный ±20 %

Рис. 2. Диаграмма цветового кода резистора

Например, при сопротивлении четырех колец последнее кольцо должно быть золотым или серебряным, первые две цифры действительны, третья цифра — номер мощности, а четвертая цифра — отклонение. Когда сопротивление составляет пять петель, расстояние между последней петлей и передними четырьмя петлями относительно велико. Первые три цифры являются значащими цифрами, четвертая цифра — числом мощности, а пятая цифра — отклонением.



Ⅱ Значение сопротивления чип-резистора

2.

1 Кодовая маркировка символов

Объяснение кодирования резистора SMD тело. Существует три типа методов номинального сопротивления, но номинальный метод не совсем такой же, как у обычных резисторов. Поверхность обычных чип-резисторов помечена цифрами или представлена ​​буквами, а метод изготовления сопротивления следующий.
1. Первая и вторая цифры обозначают значащее число сопротивления.
2. Если число в начале третьей цифры равно 0, это означает десятки Ом (от 10 до 99 Ом). Например, 100 — это 10 Ом, а 990 — это 99 Ом.
3. Если номер, начинающийся с третьей цифры, равен 1, это означает несколько сотен Ом (от 100 до 999 Ом). Примеры: 101 — 100 Ом, 151 — 150 Ом, 951 — 950 Ом.
4. Если число в начале третьей цифры равно 2, это означает несколько тысяч Ом (от 1000 до 9999 Ом). Примеры: 102 — это 1К, 152 — 1,5К, 992 — 9,9К.
5. Если число, начинающееся с третьей цифры, равно 3, это означает десятки тысяч (от 10 до 99 тысяч). Примеры: 103 — это 10 КБ, 223 — 22 КБ, 993 — 99 КБ.
6. ​​Если число, начинающееся с третьей цифры, равно 4, это означает несколько сотен тысяч (от 100 до 999 тысяч). Примеры: 104 – 100 К, 204 – 200 К, 854 – 850 К.
7. Если число в начале третьей цифры равно 5, оно представляет собой несколько M (от 1M до 9,9). Примеры: 105 — это 1 млн, 155 — 1,5 млн и 9.55 это 9,5М.
8. Если число, начинающееся с третьей цифры, равно 6, это означает десять M (от 100K до 999K). Примеры: 106 — это 10 миллионов, а 566 — это 56 миллионов.
9. Стандартный метод для четырех чисел состоит в том, что первые три цифры являются действительными числами, а четвертая цифра является кратной. Примеры: 1001 — это 1К, 1002 — 10К, 1005 — 10М.
Кроме того, микросхемы-резисторы с корпусами 01005, 0201 и 0402 слишком малы по размеру, поэтому маркированного кода нет, поэтому их можно измерить и отличить только тестом мультиметра.

2.2 Примеры

1. При допуске ±5% код сопротивления состоит из трех цифр, а номинальный метод цифрового позиционирования заключается в использовании трех цифр на корпусе резистора для обозначения его сопротивления. Его первая и вторая цифры являются значащими цифрами, а третья цифра представляет собой количество «0», добавленных после значащих цифр. Никакие буквы не будут представлять что-то в этом.

153 = 15000 Ом = 15 кОм


≤10 Ом: 6R8 = 6,8 Ом (R представляет десятичную точку)

2. При упаковке 0805, 1206, 1210, 2010, 2512 и допуске ≤±1% код резистора состоит из четырех цифр. Первые три цифры являются действующими цифрами значения сопротивления, а четвертая цифра означает количество нулей.

2372 = 23700 Ом = 23,7 кОм


≤10 Ом: 3R24 = 3,24 Ом (R обозначает десятичную точку)

корпус сопротивления слишком мал, что обозначается трехзначным кодом сопротивления (числом) и следующим индексным кодом (буквой).
Код индекса (0603≤±1% отметка)
Код: A-B-C-D-E-F-G-H-X-Y-Z
Индекс: 100—101—102—103—104—105—106—107—10-1—10-2 —10-3
Код стандартного сопротивления серии E-96 (упаковка 0603, допуск ≤±1%)

Значение

Код

Значение

Код

Значение

Код

100

01

147

17

215

33

102

02

150

18

221

34

105

03

154

19

226

35

107

04

158

20

232

36

110

05

162

21

237

37

113

06

165

22

243

38

115

07

169

23

249

39

118

08

174

24

255

40

121

09

178

25

261

41

124

10

182

26

267

42

127

11

187

27

274

43

130

12

191

28

280

44

133

13

196

29

287

45

137

14

200

30

294

46

140

15

205

31

301

47

143

16

210

32

309

48



Значение

Код

Значение

Код

Значение

Код

316

49

464

65

681

81

324

50

475

66

698

82

332

51

487

67

715

83

340

52

499

68

732

84

348

53

511

69

750

85

357

54

523

70

768

86

365

55

536

71

787

87

374

56

549

72

806

88

383

57

562

73

825

89

392

58

576

74

845

90

402

59

590

75

866

81

412

60

604

76

887

92

422

61

619

77

909

93

432

62

634

78

931

94

442

63

649

79

953

95

453

64

665

80

976

96


Значение сопротивления маркируется следующим образом:
Смешанный метод числового кода и букв также использует три цифры для обозначения значения сопротивления, то есть две цифры плюс одна буква, а буква представляет увеличение.

1,96 кОм = 196×101 Ом = 29B


12,4 Ом = 124×10-1 = 10X

С упаковкой 0603, допуск ≤±1%, в стандартной серии E-24, но не в серии E-96, маркировка совпадает с допуском 5%, но под кодом добавляется дополнительная строка.

122 = 1200 = 1,2 кОм


680 = 38 Ом

Согласно приведенному выше примеру со значениями сопротивления SMD-резисторов, значение сопротивления других микросхемных резисторов также может быть получено соответствующим образом.



Ⅲ Метод оценки сопротивления резистора поверхностного монтажа

(1) См. значение сопротивления соответствующего компонента в той же цепи.
В некоторых электроприборах иногда имеется несколько цепей с одинаковой структурой, например, цепь управления задней подсветкой цветных ЖК-телевизоров, цепи инвертора кондиционера и т. д. Для определенной схемы инвертора 4 ветви привода IGBT точно такие же. Если smd-резистор в этой части схемы поврежден, можно обратиться к номиналу резисторов микросхемы в других ветвях, а именно R17=R51, R23=R48, R22=R49. . Если метки нет, ее можно измерить и оценить на печатной плате или снять компонент для измерения.
Таким же образом, если транзисторы, ИС или другие компоненты в схеме повреждены, параметры компонентов также могут быть определены по этому методу, для замены и ремонта.
(2) Определите параметры резистора в соответствии с типом схемы.
В схеме MCU (микроконтроллера) некоторые порты часто подключаются с помощью подтягивающих или подтягивающих резисторов. Порты, подключенные к подтягивающим или подтягивающим резисторам, обычно имеют внутреннюю структуру с открытым стоком, что позволяет избежать дрейфа уровня в порте ввода-вывода и поддерживать статический и стабильный уровень. Их значения сопротивления обычно составляют 10 кОм, 6,8 Ом, 5,1 кОм, 4,7 кОм, 3,3 кОм и т. д. Если значение слишком мало, энергопотребление увеличится; если значение слишком велико, это легко вызовет дрейф уровня или вызовет помехи. Если установлено, что поврежденный чип-резистор является подтягивающим или понижающим резистором вывода микроконтроллера, его можно заменить резистором с сопротивлением 3,3 кОм ~ 10 кОм. Конечно, его также можно заменить, обратившись к сопротивлению других подтягивающих и подтягивающих резисторов.
(3) См. аналогичные модели для определения значений сопротивления.
Если нет такой же схемы для справки, с тем же типом модели можно найти, то можно провести сравнительное измерение, чтобы определить значение параметра поврежденного компонента.
(4) Значение резистора компонента, полученное в результате проверки настройки.
Если нет аналогичной модели для справки, вы можете реально нарисовать эту часть схемы в это время, определить отношение соединения поврежденного резистора в цепи и оценить его примерное значение сопротивления на основе характеристик передней и задней части. схемы. Если вы все еще не уверены, используйте потенциометр большого сопротивления для замены поврежденного резистора, отрегулируйте потенциометр после включения питания и объедините напряжение ключевой контрольной точки цепи, чтобы приблизительно определить сопротивление потенциометра.



 Ⅳ Производители/бренды резисторов для поверхностного монтажа

Какая марка резистора лучше? Вот список всемирно известных производителей резисторов для поверхностного монтажа, включая Bourns, IRC, KOA, ROHM, Ohmite, Panasonic, TE Connectivity, Vishay, Welwyn, YAGEO, TAI-I, WALSIN, LIZ, UNIOHM, FENGHUA, FOSAN и т. д. .



Ⅴ Часто задаваемые вопросы

1. Для чего используется резистор SMD? Резисторы SMD
— это всего лишь одна из форм компонентов, в которых используется технология поверхностного монтажа. Эта форма технологии компонентов теперь стала обычным явлением для производства электронного оборудования, поскольку она позволяет намного быстрее и надежнее создавать электронные печатные платы.



2. Как найти значение SMD резистора?
Он основан на серии E96, поэтому предназначен для резисторов с допуском 1%. Примеры преобразования маркировки EIA-96 в значение сопротивления: 01A ⇒ Код 01 = 100 с множителем A = 1 ⇒ 100 x 1 = 100 Ом ±1%



3. Что означают цифры на резисторах для поверхностного монтажа?
Для трехзначного кода резистора для поверхностного монтажа первые две цифры обозначают значащие цифры сопротивления, например «22» означает 22 Ом. третье число будет множителем, который должен быть умножен на первые два числа, или будет указывать, сколько нулей нужно добавить к первым двум числам.



4. Как считывать номера резисторов SMD?
Резисторы SMD со стандартным допуском маркируются простым 3-значным кодом. Первые два числа будут обозначать значащие цифры, а третье будет множителем, указывающим степень десяти, на которую нужно умножить две значащие цифры (или сколько нулей добавить).



5. Как считывать компоненты SMD?
Его первая и вторая цифры являются значащими цифрами, а третья цифра указывает число, кратное 10, например, «103» означает «10 кОм», «472» означает «4700 Ом». Буква «R» означает десятичную точку, например, «R15» означает «0,15 Ом». 0005



6. Как работает резистор SMD? Резисторы
SMD обеспечивают низкое рассеивание мощности, малую паразитную емкость и малую паразитную индуктивность. … Эти резисторы сопротивляются протеканию электрического тока, защищают, управляют или управляют цепями. Каждый резистор будет иметь постоянное значение сопротивления, в противном случае они могут быть изменены в определенном диапазоне.



7. Что означает резистор SMD?
Устройство для поверхностного монтажа
Резистор SMD — это тип резистора, предназначенный для поверхностного монтажа. … SMD-часть слова «SMD Resistor» расшифровывается как Surface Mounted Device. SMD — это электронный компонент, который можно монтировать непосредственно на печатную плату с помощью «технологии поверхностного монтажа» (SMT).



8. Из чего сделаны резисторы для поверхностного монтажа?
A: SMD изготавливаются путем размещения концевых соединительных электродов на подложке из оксида алюминия или керамики.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
