Маркировка резисторов smd. Маркировка SMD резисторов: подробное руководство по расшифровке кодов

Как расшифровать маркировку SMD резисторов. Какие бывают системы маркировки SMD компонентов. Как определить номинал резистора по коду на корпусе. Как пользоваться онлайн-калькулятором для расчета номинала SMD резисторов.

Что такое SMD резисторы и зачем нужна их маркировка

SMD резисторы (Surface Mounted Device) — это миниатюрные электронные компоненты, предназначенные для поверхностного монтажа на печатные платы. В отличие от обычных резисторов с проволочными выводами, SMD резисторы имеют металлизированные контактные площадки на торцах корпуса для пайки.

Из-за малых размеров (от 0.4 x 0.2 мм) на SMD резисторы невозможно нанести стандартную цветовую маркировку. Поэтому для обозначения номинала и других параметров используется цифро-буквенная маркировка, нанесенная на корпус компонента.

Правильная расшифровка маркировки SMD резисторов необходима для:

• Определения номинала сопротивления
• Идентификации компонента при ремонте или замене
• Контроля качества при производстве электроники
• Сортировки и учета компонентов на складе

Основные системы маркировки SMD резисторов

Существует несколько стандартных систем маркировки SMD резисторов:

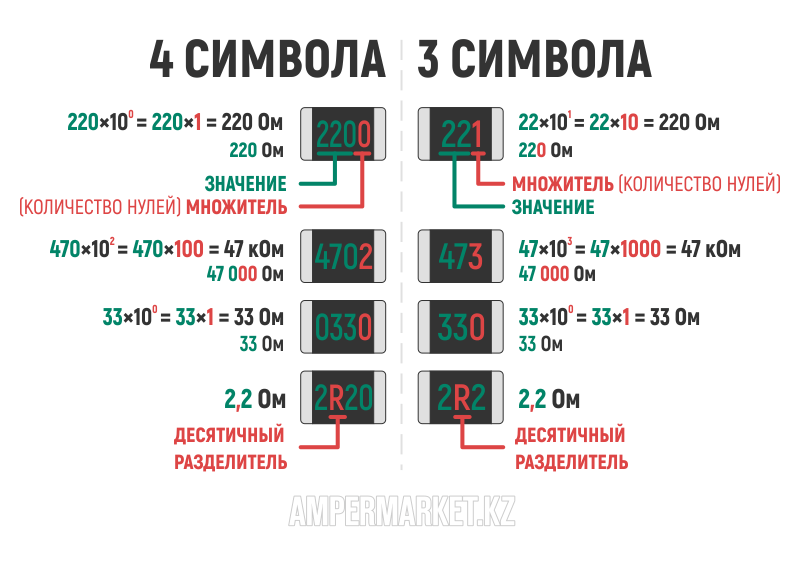

1. Трехзначная маркировка

Самая распространенная система для резисторов с допуском 5% и выше. Состоит из 3 цифр:

• Первые две цифры — значащие цифры номинала
• Третья цифра — множитель (степень 10)

Например, маркировка «472» означает:

47 х 10^2 = 4700 Ом = 4.7 кОм

2. Четырехзначная маркировка

Используется для более точных резисторов с допуском 1% и ниже. Принцип аналогичен трехзначной, но содержит 3 значащие цифры:

Например, «4702» означает:

470 х 10^2 = 47000 Ом = 47 кОм

3. Маркировка по стандарту EIA-96

Применяется для высокоточных резисторов с допуском 1% и ниже. Состоит из 2 цифр и буквы:

• Две цифры — код из специальной таблицы
• Буква — множитель

Например, «01A» означает 100 Ом

Как расшифровать трехзначную маркировку SMD резисторов

Трехзначная маркировка — самый распространенный вариант для большинства SMD резисторов. Рассмотрим подробнее, как определить номинал по такой маркировке:

1. Первые две цифры берутся как есть
2. Третья цифра обозначает количество нулей после первых двух цифр
3. Для значений меньше 10 Ом используется буква R вместо десятичной точки

Примеры расшифровки:

• 101 = 10 х 10^1 = 100 Ом
• 473 = 47 х 10^3 = 47000 Ом = 47 кОм
• 3R3 = 3.3 Ом

Важно: маркировка 100 означает 10 Ом, а не 100 Ом!

Расшифровка четырехзначной маркировки SMD резисторов

Четырехзначная маркировка используется для более точных резисторов и позволяет закодировать 3 значащие цифры номинала:

1. Первые три цифры — значащие цифры номинала
2. Четвертая цифра — множитель (количество нулей)
3. Для значений до 100 Ом используется R вместо десятичной точки

Примеры расшифровки:

• 4702 = 470 х 10^2 = 47000 Ом = 47 кОм
• 1001 = 100 х 10^1 = 1000 Ом = 1 кОм
• 10R0 = 10.0 Ом

Как читать маркировку EIA-96 на SMD резисторах

Маркировка по стандарту EIA-96 применяется для высокоточных SMD резисторов с допуском 1% и меньше. Принцип расшифровки:

1. Первые две цифры — код из специальной таблицы EIA-96
2. Третий символ (буква) — множитель

Буквенные обозначения множителей:

• Z = 0.001
• Y = 0.01
• X = 0.1
• A = 1
• B = 10
• C = 100
• D = 1000
• E = 10000
• F = 100000

Примеры расшифровки:

• 01A = 100 х 1 = 100 Ом
• 52B = 365 х 10 = 3650 Ом = 3.65 кОм

Онлайн-калькуляторы для расшифровки маркировки SMD резисторов

Для быстрого определения номинала SMD резистора по маркировке удобно пользоваться онлайн-калькуляторами. Вот несколько полезных инструментов:

• SMD Code Calculator — поддерживает все основные системы маркировки
• SMD Resistor Code Calculator — простой калькулятор для 3-х и 4-х значной маркировки
• EIA-96 Calculator — специализированный инструмент для стандарта EIA-96

С помощью этих калькуляторов вы сможете быстро узнать номинал любого SMD резистора, просто введя код с его корпуса.

Особенности маркировки SMD резисторов разных производителей

Хотя основные принципы маркировки стандартизированы, некоторые производители могут использовать свои варианты обозначений. Вот несколько примеров:

• Yageo — использует стандартную 3-х и 4-х значную маркировку
• Vishay — применяет систему EIA-96 для прецизионных резисторов
• Bourns — маркирует резисторы по стандарту EIA-96
• KOA Speer — использует собственную систему маркировки для некоторых серий

При работе с компонентами малоизвестных производителей рекомендуется сверяться с документацией для уточнения системы маркировки.

Как определить номинал SMD резистора без маркировки

Иногда на корпусе SMD резистора может отсутствовать какая-либо маркировка. В этом случае определить номинал можно следующими способами:

1. Измерить сопротивление мультиметром
2. Использовать специальный SMD-тестер
3. Сравнить с известными номиналами из набора SMD резисторов
4. Проанализировать схему, в которой установлен резистор

Важно помнить, что отсутствие маркировки может быть признаком низкокачественного или поддельного компонента. При ответственном применении лучше использовать резисторы с четкой заводской маркировкой.

Заключение

Правильное чтение маркировки SMD резисторов — важный навык для работы с современной электроникой. Зная основные системы кодирования, вы сможете быстро определять номиналы компонентов при ремонте, разработке и производстве электронных устройств.

Регулярная практика в расшифровке маркировки и использование онлайн-калькуляторов помогут вам освоить этот навык. При возникновении сложностей не стесняйтесь обращаться к справочным материалам или консультироваться с более опытными коллегами.

Публикация не была найдена — Студопедия

Поделись

Из-за малых габаритов SMD резисторов на них наносится только код, соответствующий номинальному сопротивлению. Все остальные характеристики резисторов имеют строгую зависимость от размеров корпусов резисторов. Часто название корпуса состоит из четырех цифр, которые отображают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других — в миллиметрах. Например, название корпуса 0805 получается следующим образом: 0805 = длина х ширина = (0,08 х 0,05) дюйма, а соответствующий ему метрический корпус 2012 имеет габариты (2,0 х 1,2) мм: Корпуса с одним и тем же названием могут иметь разную высоту, различные контактные площадки и выполнены из различных материалов, но рассчитаны для монтажа на стандартное установочное место. Имеется 7 типоразмеров SMD резисторов. Ниже на рис. 1.6 приведён внешний вид SMD резистора, а в таблице 9  — размеры в миллиметрах наиболее популярных типов корпусов.



Рис. 1.6. внешний вид SMD резистора.



Например, отечественные резисторы типа Р1-12 полностью соответствуют SMD резисторам типоразмера 1206.



Таблица 1.9. Типоразмеры SMD резисторов.

Типоразмер EIA	0201	0402	0603	0805	1206	1210	2010	2512
Типоразмер метрический	0603	1005	1608	2012	3216	3225	5025	6332
L= , мм	0.6	1.0	1.6	2.0	3.2	3,1	5.0	6.35
W=, мм	0.3	0.5	0.8	1.2	1.6	2,6	2. 5	3.2
H=, мм	0.23	0.35	0.45	0.4	0.5	0,5	0.55	0.55
L1=, мм	0.13	0.25	0.3	0.4	0.5	0,55	0.5	0.5
Pном., Вт	0,05	0,062	0,1	0,125	0,25	0,33	0,75	1
Uраб., В	15	50	50	150	200	200	200	200
Uмакс. доп., В	50	100	100	200	400	400	400	400
Диапазон сопротивлений: Е96 [1% (F)] Е24 [5% (J)]	100 Ом 100 кОм 2 Ом 5,6 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм	10 Ом 1МОм 1 Ом 10 МОм

Остальные характеристики одинаковы для всех типоразмеров:

Сопротивление перемычки: ≤ 0,05 Ом;

Рабочий диапазон температур: –55 ÷ +125 °С.

Кодовая маркировка SMD (чип) резисторов:

1. Маркировка нулём.

Один или несколько нулей означают, что это не резистор, а проводящая перемычка, заменяющая проводник.

2. Маркировка 3-мя цифрами.

Первые две цифры указывают значение в омах, последняя – множитель, то есть количество нулей, которые приставляются справа. Маркировка распространяется на резисторы из ряда Е-24, допуском 1% и 5%, типоразмеров 0603, 0805 и 1206.
Пример: 103 = 10 000 = 10 кОм

3. Маркировка 4-мя цифрами.

Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Указываемая иногда буква R играет роль децимальной запятой.

Пример: 4402 = 440 00 = 44 кОм

4. Маркировка 3-мя символами.

Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы (таб. 10), последний символ — буква, указывающая значение множителя: S=10^-2; R=10^-1; B=10; C=10²; D=10³; E=10⁴; F=10⁵. Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603.

Пример: 10C = 124 x 10² = 12.4 кОм



На резисторы с допуском 1% типоразмера 0603 значащие цифры номинала наносятся специальным кодом, а множитель буквами. Соответствие кодов значениям номиналов сопротивления приведены в таблице 1.10.

Соответствие букв значению множителя: S – 10^-2; R – 10^-1; A – 10⁰; B – 10¹; C – 10²; D – 10³; E – 10⁴; F – 10⁵

Пример: на SMD резисторе имеется следующая надпись – 47D. Согласно таблице 10 код 47 означает 301 Ом, букве D соответствует множитель –10¹, следовательно, номинал будет равен 3010 Ом = 3,01 кОм.







Калькулятор цветовой маркировки резисторов • Электротехнические и радиотехнические калькуляторы • Онлайн-конвертеры единиц измерения

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Допустимое отклонение от номинального значения

Конечно, можно сделать резистор с очень точным значением сопротивления, однако он будет очень дорогим. К тому же, очень точные и дорогие резисторы бывают нужны достаточно редко, например, в качестве делителей напряжения в мультиметрах. Здесь мы поговорим о недорогих и не очень точных резисторах, используемых в электронных устройствах. В большинстве случаев точность ±20% вполне допустима. Для резистора сопротивлением 1 кОм это означает, что любой резистор с сопротивлением в диапазоне от 800 Ом до 1200 Ом будет считаться резистором 1 кОм. Допуск на некоторые особо критичные компоненты может быть ±1% или даже ±0. 05%. В то же время следует отметить, что в наше время сложно найти резисторы с допуском 20%. Обычными являются 5-процентные и 1-процентные резисторы. Такие резисторы были дорогими 60 лет назад, во времена ламповых и первых транзисторных радиоприемников. Но те времена остались в далеком прошлом.

Сравнение 0,1-ваттных резисторов для поверхностного монтажа в корпусе 1608 (1,6 × 0,8 мм) с 10-ваттным керамическим резистором сопротивлением 1 Ом

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Таблица кодов SMD резисторов и их значений

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
R10	0.1 Ом	1R0	1 Ом	100	10 Ом	101	100 Ом
R11	0.11 Ом	1R1	1.1 Ом	110	11 Ом	111	110 Ом
R12	0. 12 Ом	1R2	1.2 Ом	120	12 Ом	121	120 Ом
R13	0.13 Ом	1R3	1.3 Ом	130	13 Ом	131	130 Ом
R15	0.15 Ом	1R5	1.5 Ом	150	15 Ом	151	150 Ом
R16	0.16 Ом	1R6	1.6 Ом	160	16 Ом	161	160 Ом
R18	0.18 Ом	1R8	1.8 Ом	180	18 Ом	181	180 Ом
R20	0.2 Ом	2R0	2 Ом	200	20 Ом	201	200 Ом
R22	0.22 Ом	2R2	2.2 Ом	220	22 Ом	221	220 Ом
R24	0.24 Ом	2R4	2.4 Ом	240	24 Ом	241	240 Ом
R27	0.27 Ом	2R7	2.7 Ом	270	27 Ом	271	270 Ом
R30	0. 3 Ом	3R0	3 Ом	300	30 Ом	301	300 Ом
R33	0.33 Ом	3R3	3.3 Ом	330	33 Ом	331	330 Ом
R36	0.36 Ом	3R6	3.6 Ом	360	36 Ом	361	360 Ом
R39	0.39 Ом	3R9	3.9 Ом	390	39 Ом	391	390 Ом
R43	0.43 Ом	4R3	4.3 Ом	430	43 Ом	431	430 Ом
R47	0.47 Ом	4R7	4.7 Ом	470	47 Ом	471	470 Ом
R51	0.51 Ом	5R1	5.1 Ом	510	51 Ом	511	510 Ом
R56	0.56 Ом	5R6	5.6 Ом	560	56 Ом	561	560 Ом
R62	0.62 Ом	6R2	6.2 Ом	620	62 Ом	621	620 Ом
R68	0. 68 Ом	6R8	6.8 Ом	680	68 Ом	681	680 Ом
R75	0.75 Ом	7R5	7.5 Ом	750	75 Ом	751	750 Ом
R82	0.82 Ом	8R2	8.2 Ом	820	82 Ом	821	820 Ом
R91	0.91 Ом	9R1	9.1 Ом	910	91 Ом	911	910 Ом

Код smd	Значение	Код smd	Значение	Код smd	Значение	Код smd	Значение
102	1 кОм	103	10 кОм	104	100 кОм	105	1 МОм
112	1.1 кОм	113	11 кОм	114	110 кОм	115	1.1 МОм
122	1.2 кОм	123	12 кОм	124	120 кОм	125	1.2 МОм
132	1.3 кОм	133	13 кОм	134	130 кОм	135	1. 3 МОм
152	1.5 кОм	153	15 кОм	154	150 кОм	155	1.5 МОм
162	1.6 кОм	163	16 кОм	164	160 кОм	165	1.6 МОм
182	1.8 кОм	183	18 кОм	184	180 кОм	185	1.8 МОм
202	2 кОм	203	20 кОм	204	200 кОм	205	2 МОм
222	2.2 кОм	223	22 кОм	224	220 кОм	225	2.2 МОм
242	2.4 кОм	243	24 кОм	244	240 кОм	245	2.4 МОм
272	2.7 кОм	273	27 кОм	274	270 кОм	275	2.7 МОм
302	3 кОм	303	30 кОм	304	300 кОм	305	3 МОм
332	3.3 кОм	333	33 кОм	334	330 кОм	335	3. 3 МОм
362	3.6 кОм	363	36 кОм	364	360 кОм	365	3.6 МОм
392	3.9 кОм	393	39 кОм	394	390 кОм	395	3.9 МОм
432	4.3 кОм	433	43 кОм	434	430 кОм	435	4.3 МОм
472	4.7 кОм	473	47 кОм	474	470 кОм	475	4.7 МОм
512	5.1 кОм	513	51 кОм	514	510 кОм	515	5.1 МОм
562	5.6 кОм	563	56 кОм	564	560 кОм	565	5.6 МОм
622	6.2 кОм	623	62 кОм	624	620 кОм	625	6.2 МОм
682	6.8 кОм	683	68 кОм	684	680 кОм	685	6.8 МОм
752	7.5 кОм	753	75 кОм	754	750 кОм	755	7. 5 МОм
822	8.2 кОм	823	82 кОм	824	820 кОм	815	8.2 МОм
912	9.1 кОм	913	91 кОм	914	910 кОм	915	9.1 МОм

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

• 450 = 45 х 100 равно 45 Ом
• 273 = 27 х 103 равно 27000 Ом (27 кОм)
• 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
• 1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

• 01А = 100 Ом ±1%
• 38С = 24300 Ом ±1%
• 92Z = 0.887 Ом ±1%

Маркировка МЛТ резисторов

Самым простым в части оценки является советский резистор, номинал его мощности наносится прямо на корпусе маркировкой МЛТ-1 и так далее, где единица измерения – это мощность, а МЛТ – это вид наиболее ходовые в свое советское время резисторы а эта сокращение означает что резистор М- металлопленочный, Л- лакированный, Т-термоустойчивый. Мощность таких резисторов зависит от их размеров, чем больше размеры резистора – тем большую мощности он способен рассеять. Эти резисторы уже вымирающий вид, найти их можно в старой радиоэлектронной технике.

Для резисторов МЛТ типа единицей измерения сопротивления как и у других выступают Омы, обозначаются они как R и E. Точный размер мощности обозначает дополнительной буквой «К» – килоомы или буквой «М» — мегаомы, система измерения здесь достаточно проста. Например: 33E – это 33 Ома, а 47К – это 47 кОм, соответственно 1М2 – 1.2 Мегаом и так далее.

Пример обозначения резисторов МЛТ:

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Маркировка резисторов при помощи цветовых полосок — цветовая маркировка

Цветовая маркировка немного упростила процесс маркировки в масштабах массового производства, но также и запутала некоторых радиолюбителей, но на самом деле все просто. Стартовой точкой отчета принято считать золотую полоску или же серебряную – это начальное звено, и оно не считается, необходимо повернуть сориентировать таким образом, чтобы цветные полоски начинались с левой стороны. Далее считывает номер по полоскам:

• 0-черный;
• 1-коричневый ;
• 2-Красный ;
• 3-Оранжевый ;
• 4-Желтый ;
• 5-Зеленый ;
• 6-Синий ;
• 7-Фиолетовый ;
• 8-Серый ;
• 9-Белый.

Третья полоса в штрих коде имеет немного иное значение – она отмеряет количество нулей, которые необходимо добавить к полученному значению. Следовательно, черный – 0, коричный – 1 ноль (0), красный – 2 нуля (00) и так далее.

Чтобы упростить себе подсчеты можно воспользоваться программой на компьютере которая называется Резистор 2.2 (ссылка на скачивание программы во вложении). Она упростит подсчеты и автоматически покажет мощность резистора при вводе всех полосок. Либо же воспользоваться калькулятором цветовой маркировки резистора прямо онлайн.

Резисторы

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Рассчитать резистор SMD EIA-96: 01b

Рассчитать резистор SMD EIA-96: 01b

Резисторы:

3 цветные полосы, 4 цветные полосы, 5 цветных полос, 6 цветных полос, 3-значный SMD, 4-значный SMD, EIA-96 1% (формат 11A), 2%/5%/10% (формат A11)

Конденсаторы и катушки индуктивности:

керамические и танталовые конденсаторы 3-значный код, Катушка индуктивности с 4 цветными полосами

---

Расчет резистора EIA-96 SMD: 01b

Введите значение резистора, чтобы получить ближайшее значение EIA-96 код:

Выберите код EIA-96, чтобы получить значение резистора: 3-й символ должен быть A/B/C/D/E/F/X/Y/Z/H/R/S

1-я цифра	2-я цифра	буква
0 1 2 3 4 5 6 6 7 8 9 9		0     1     2     3     4     5     6     7    8     9	Z     Y / R     X/S     A     B / H     C     D     E     F

Standard EIA-96 Values ​​Table — decade 100 to 1000 Ω

01A = 100 Ω	02A = 102 Ω	03A = 105 Ω	04A = 107 Ω	05A = 110 Ω	06A = 113 Ом
07A = 115 Ом	08A = 118 Ω	09A = 121 Ω	10A = 124 Ω	11A = 127 Ω	12A = 130 Ω
13A = 133 Ω	14A = 137 Ω	15A = 140 Ω	16A = 143 Ω	17A = 147 Ω	18A = 150 Ω
19A = 154 Ω	20A = 158 Ω	21A = 162 Ω	22A = 165 Ω	23A = 169 Ω	24 А = 174 Ом
25A = 178 Ω	26A = 182 Ω	27A = 187 Ω	28A = 191 Ω	29A = 196 Ω	30A = 200 Ω
31A = 205 Ω	32A = 210 Ω	33a = 215 ω	34a = 221 ω	35a = 226 ω	36a = 232 ω
37a = 237 Ом	38A = 243 ω	39 39 399 399. 2920 0,2920 249.29.29.2920 249.2920 249.	41 А = 261 Ом	42 А = 267 Ом
43A = 274 Ω	44A = 280 Ω	45A = 287 Ω	46A = 294 Ω	47A = 301 Ω	48A = 309 Ω
49A = 316 Ω	50A = 324 Ω	51A = 332 Ω	52A = 340 Ω	53A = 348 Ω	54A = 357 Ω
55A = 365 Ω	56A = 374 Ω	57A = 383 Ω	58A = 392 Ом	59 А = 402 Ом	60A = 412 Ω
61A = 422 Ω	62A = 432 Ω	63A = 442 Ω	64A = 453 Ω	65A = 464 Ω	66A = 475 Ω
67A = 487 Ω	68A = 499 Ω	69A = 511 Ω	70A = 523 Ω	71A = 536 Ω	72A = 549 Ω
73A = 562 Ω	74A = 576 Ω	75A = 590 Ом	76 А = 604 Ом	77A = 619 Ω	78A = 634 Ω
79A = 649 Ω	80A = 665 Ω	81A = 681 Ω	82A = 698 Ω	83A = 715 Ω	84A = 732 Ω
85A = 750 Ω	86A = 768 Ω	87A = 787 Ω	88A = 806 Ω	89A = 825 Ω	90A = 845 Ω
91A = 866 Ω	92A = 887 Ом	93A = 909 Ом	94a = 931 ω	95a = 953 ω	96a = 976 ω

Другое сопротивление Десять лет:
0,1-1-ω, 1-10 ω, 10-100 ω, 100-100-100-100-100-100-100-100-100-100-100-100-100-100-100-100-100-1000, 1000-1000-1000-1000-1000
0,1-1 ОД, 1-10 ω, 10-100 ω, 100-1000
0,1-1-10-10-100-100. 1000
. — 10 кОм, 10 — 100 кОм, 100 — 1000 кОм, 1 – 10 МОм, 10 — 100 МОм

SMD-резисторы с допуском 1 % могут маркироваться кодом EIA-96. Код EIA-96 всегда состоит из 3 символов. Первые два цифры (числа), а последняя буква. Два числа указывают значение. Буква указывает на множитель. Значения взяты из E96 серий (96 значений на декаду). Использование буквы предотвращает путаницу с 3-значной системой маркировки. Например, код «53B» указывает на резистор 3,48 кОм. Число 53 указывает на 53-е значение таблицы E96 (348), а B указывает на умножение на 10. Тогда значение будет 348 x 10 = 3480 Ом или 3,48 кОм.

Это простой онлайн-калькулятор для маркировки резисторов с цветовой полосой, маркировки с цветовой полосой катушки индуктивности, керамический или танталовый конденсатор с маркировкой 3 цифры и резистор SMD 3 цифры, 4 цифры, 10%, 5%, 2% и EIA-96 (E96) Маркировка кода допуска 1%.

Этот инструмент предназначен только для справки. Я не гарантирую правильность любой предоставленной информации. Вы используете этот веб-сайт на свой страх и риск.

danyk.cz Обо мне Свяжитесь со мной Политика конфиденциальности

Резисторы SMD

Резисторы SMD представляют собой небольшие компоненты прямоугольной формы с металлизированными участками на концах. Металлизированные участки используются для пайки с платой. Резистор SMD имеет керамическую подложку, на которую нанесена пленка оксида металла. Толщина и длина этой пленки оксида металла определяет значение сопротивления. Использование оксида металла обеспечивает хорошую стабильность и устойчивость к резисторам SMD. В отличие от резисторов с цветовой кодировкой, резисторы SMD не имеют цветных полос, вместо этого на них напечатаны числа. Трудно идентифицировать резистор SMD, если метод кодирования неизвестен. Здесь описаны методы определения SMD-резистора.



Резисторы SMD доступны в различных упаковках. Обычно доступны пакеты 2512, 2010, 1812, 1210, 1206, 0805, 0603, 0402, 021 и т. Д. Эти пакеты основаны на размере резистора от 6,30 × 3,10 до 0,6 × 0,3 мм. Номинальная мощность и допуск также различаются в зависимости от производителя.



Система маркировки

Система маркировки резисторов SMD в основном используется для замены резистора или поиска неисправностей. На многих SMD-резисторах нет маркировки, поэтому их сложно идентифицировать. Но у некоторых есть метки, напечатанные на теле для легкой идентификации. Обычно используются три системы маркировки.







[заголовок = Трехзначная маркировка]



Трехзначная маркировка

Трехзначная маркировка состоит из трех цифр. Первая и вторая цифры обозначают значащие цифры, а третья – множитель. Вместо цветных колец в цифрах используется фактическое число. Например, если резистор SMD имеет цифры 472, это означает 4, 7 = 47 х 102 Ом. То есть значение равно 4,7 кОм. Но резисторы, отмеченные как 100, не являются резисторами на 100 Ом, а 10 × 100 = 10 Ом или 10 × 1 = 10 Ом. В случае резисторов менее 10 Ом в десятичном разряде используется буква R. Например, 5R6 соответствует 5,6 Ом.

Примеры 3-значного кода:

220 = 22 × 100 (1) = 22o (не 220o!)

471 = 47 × 101 (10) = 470o

102 = 10 × 102 (101) = 470o

102 = 1021 (10) = 470o

102 = 102 100) = 1000 Ом или 1 кОм

3R3 = 3,3 Ом





[заголовок = четырехзначная маркировка]



Четырехзначная маркировка

4-значная маркировка используется для обозначения резисторов SMD с высокими допусками. В этих резисторах первая, вторая и третья цифры представляют значащие значения, а четвертая — множитель. Например, если цифры 4702, то значение равно 470 x 102 Ом или 47 кОм. В 4-значной маркировке значения менее 100 Ом используют букву R на месте десятичной точки.

4-значный код Примеры:

4700 = 470 × 100 (1) = 470O (не 4700O!) 102 (100) = 10000О или 10К?

15R0 = 15.0O





[заголовок = Маркировка EIA 96]



Маркировка EIA 96

Система маркировки EIA 96 используется в резисторах с допуском 1%. В этой маркировке используется трехзначный код. Первая и вторая цифры обозначают номинал резистора, а третий символ — буква, обозначающая множитель. Например, если маркировка 68X, то X представляет 0,1. Фигуры 68 X можно разделить на два элемента. 68 представляют значащие цифры 499 и X представляет 0,1. Таким образом, значение составляет 499 × 0,1 = 49,9 Ом.



Другие обозначения включают Z(0,001),Y или R(0,01),X или S(0,1),A(1),B или H(10),C(100),D(1000),E( 10 000), F (1 00000) и т. Д.

EIA-96 Примеры кода:

01y = 100 × 0,01 = 1o

68x = 499 × 0,1 = 49,9o

76x = 604 × 0,1 = 49.
