Как расшифровать маркировку SMD электролитических конденсаторов. Какие параметры указываются на корпусе. Как определить емкость и напряжение. Как отличить полярность.

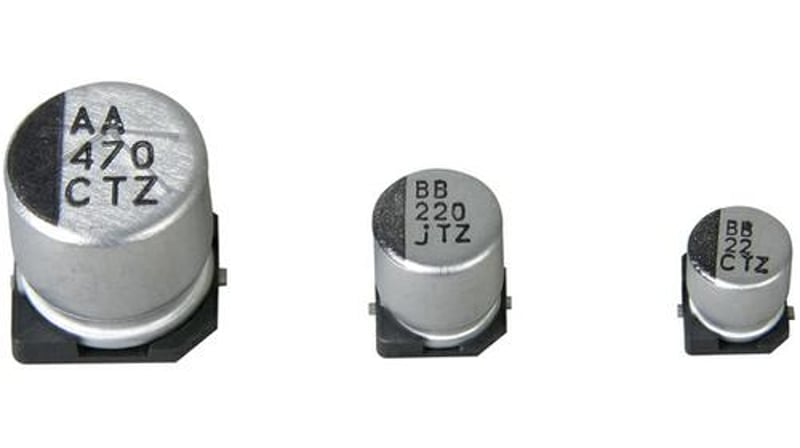

Что такое SMD электролитические конденсаторы
SMD электролитические конденсаторы — это миниатюрные конденсаторы для поверхностного монтажа на печатные платы. Они широко применяются в современной электронике благодаря компактным размерам и большой емкости. Основные особенности SMD электролитических конденсаторов:
- Диапазон емкостей: от 0.1 мкФ до 1000 мкФ
- Рабочее напряжение: от 4В до 450В
- Полярность: имеют положительный и отрицательный выводы
- Корпус: цилиндрический алюминиевый
- Размеры: от 3×5.4 мм до 10×10.2 мм
Правильное чтение маркировки SMD электролитических конденсаторов позволяет определить их основные параметры и корректно использовать в схемах.
Основные параметры в маркировке SMD электролитических конденсаторов
На корпусе SMD электролитического конденсатора обычно указываются следующие параметры:
- Емкость в микрофарадах (мкФ)
- Рабочее напряжение в вольтах (В)
- Полярность (обозначение «+» или «-«)
- Допустимый температурный диапазон
- Серия или тип конденсатора
- Дата изготовления
Наиболее важными параметрами являются емкость и рабочее напряжение. Их значения всегда указываются на корпусе конденсатора.
Как расшифровать емкость SMD электролитического конденсатора
Емкость SMD электролитических конденсаторов обычно маркируется одним из следующих способов:
- Прямое указание емкости в микрофарадах, например «100μF»
- Кодировка тремя цифрами, где первые две — значащие цифры, а третья — множитель. Например, «106» означает 10*10^6 пФ = 10 мкФ
- Буквенно-цифровой код, где буква обозначает множитель. Например, «A106» = 10 мкФ
Как определить емкость SMD электролитического конденсатора по маркировке:
- Если указано «100μF» — емкость 100 микрофарад
- Если указано «106» — емкость 10*10^6 пФ = 10 мкФ
- Если указано «A106» — емкость 10 мкФ (A — множитель 0.1)
Как расшифровать напряжение SMD электролитического конденсатора
Рабочее напряжение SMD электролитических конденсаторов обычно маркируется следующими способами:
- Прямое указание напряжения в вольтах, например «16V»
- Буквенный код, где каждой букве соответствует определенное напряжение
Наиболее распространенные буквенные обозначения напряжения:
- A — 4В
- C — 16В
- E — 25В
- G — 4В
- J — 63В
- K — 80В
Например, маркировка «C106» означает конденсатор емкостью 10 мкФ на напряжение 16В.
Как определить полярность SMD электролитического конденсатора
Полярность SMD электролитических конденсаторов обычно обозначается следующими способами:
- Знак «+» возле положительного вывода
- Полоса на корпусе со стороны отрицательного вывода
- Скос на корпусе со стороны положительного вывода
- Более короткий вывод — отрицательный
Важно правильно определять полярность, так как неправильное подключение может привести к выходу конденсатора из строя.
Дополнительная информация в маркировке SMD электролитических конденсаторов
Кроме основных параметров, на корпусе SMD электролитического конденсатора может указываться следующая информация:
- Допустимый температурный диапазон, например «-40°C +85°C»
- Серия или тип конденсатора, например «CA» или «CB»
- Дата изготовления в формате год/неделя, например «22W»
- Логотип или код производителя
Эта дополнительная информация помогает точнее идентифицировать конденсатор и его характеристики.
Особенности маркировки SMD электролитических конденсаторов разных производителей
Разные производители могут использовать свои системы маркировки SMD электролитических конденсаторов. Рассмотрим особенности маркировки некоторых популярных брендов:
Маркировка конденсаторов Yageo
Yageo использует следующую систему маркировки:
- Первая буква — серия (CA или CB)
- Вторая буква — рабочее напряжение
- Три цифры — емкость
Например, «CAC106» — конденсатор серии CA, 16В, 10 мкФ.
Маркировка конденсаторов Nichicon
Nichicon часто использует прямое указание параметров:
- Емкость в мкФ
- Напряжение в вольтах
- Температурный диапазон
Например, «100μF 16V 85°C».
Маркировка конденсаторов Panasonic
Panasonic использует буквенно-цифровые коды:
- Первая буква — напряжение
- Три цифры — емкость
- Последняя буква — серия
Например, «C106M» — 16В, 10 мкФ, серия M.
Как правильно читать маркировку SMD электролитических конденсаторов
Чтобы правильно расшифровать маркировку SMD электролитического конденсатора, следуйте этим шагам:
- Определите способ маркировки (прямое указание или кодировка)
- Найдите обозначение емкости и расшифруйте его
- Найдите обозначение напряжения и определите его значение
- Определите полярность по маркировке на корпусе
- Обратите внимание на дополнительную информацию (температурный диапазон, серия)
Если маркировка непонятна, обратитесь к документации производителя для уточнения системы кодирования.
Заключение
Правильное чтение маркировки SMD электролитических конденсаторов позволяет точно определить их параметры и корректно использовать в электронных схемах. Основные моменты, которые нужно помнить:
- Емкость указывается в микрофарадах или кодируется
- Напряжение указывается в вольтах или буквенным кодом
- Полярность обозначается знаком «+» или полосой на корпусе
- Разные производители могут использовать свои системы маркировки
Внимательное изучение маркировки и знание основных принципов кодирования помогут избежать ошибок при работе с SMD электролитическими конденсаторами.
Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа — Avislab
02.06.2011
Система маркировки электролитических конденсаторов очень разнообразна. Электролитические алюминиевые конденсаторы каждый производитель маркирует по-своему. Кроме того, каждая серия конденсаторов одного и того же производителя может имеет разную систему маркировки. Ниже привожу небольшой перечень тех, с которыми приходилось сталкиваться или когда-то интересовался. Информация собрана отовсюду, поэтому присутствует и в текстовом и в графическом виде и в PDF файлах.
Маркировка электролитических SMD конденсаторов Yageo серий CA и CB
| Серия CA | Серия CB |
Габаритные размеры (мм)
Серия CA
| Код | ФD | L | A | H | I | W | P | K |
| A | 3,0 | 5,4 | 3,3 | 4,5 max | 1,5 | 0,55±0,1 | 0,6 | 0,35+0,15 (-0,20) |
| B | 4,0 | 5,4 | 4,3 | 5,5 max | 1,8 | 0,65±0,1 | 1,0 | 0,35+0,15 (-0,20) |
| C | 5,0 | 5,4 | 5,3 | 6,5 max | 2,2 | 0,65±0,1 | 1,5 | 0,35+0,15 (-0,20) |
| D | 6,3 | 5,4 | 6,6 | 7,8 max | 2,6 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| E | 8,0 | 6,2 | 8,3 | 9,4 max | 3,4 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| F | 8,0 | 10,2 | 8,3 | 10,0 max | 3,4 | 0,90±0,2 | 3,1 | 0,70±0,20 |
| G | 10,0 | 10,2 | 10,3 | 12,0 max | 3,5 | 0,90±0,2 | 4,6 | 0,70±0,20 |
Серия CB
| Код | ФD | L | A | H | I | W | P | K |
| B | 4,0 | 5,4 | 4,3 | 5,5 max | 1,8 | 0,65±0,1 | 1,0 | 0,35+0,15 (-0,20) |
| C | 5,0 | 5,4 | 5,3 | 6,5 max | 2,2 | 0,65±0,1 | 1,5 | 0,35+0,15 (-0,20) |
| D | 6,3 | 5,4 | 6,6 | 7,8 max | 2,6 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| E | 8,0 | 6,2 | 8,3 | 9,5 max | 3,4 | 0,65±0,1 | 2,2 | 0,35+0,15 (-0,20) |
| F | 8,0 | 10,2 | 8,3 | 10,0 max | 3,4 | 0,90±0,2 | 3,1 | 0,70±0,20 |
| G | 10,0 | 10,2 | 10,3 | 12,0 max | 3,5 | 0,90±0,2 | 4,6 | 0,70±0,20 |
Электрические характеристики
Серия CA
- Диапазон рабочих напряжений: 4 ~ 100 V.
D.C. - Диапазон рабочих температур: -40°C ~ +85°C
- Допустимое отклонение емкости: ±20% (120 Гц/+25°C)
- Ток утечки (мкА): 1<=0,01 CV + 3, где:I — ток утечки (мкА)С — номинальная емкость (мкФ)V — рабочее напряжение (В)(2 мин. после работы при нормальном рабочем напряжении)
- Диэлектрические потери: (120 Гц, 25°C)
W V (B) 4 6,3 10 16 25 35 50 100 D. F. (%) Ф3 0,37 0,280,37 0,22 0, 18 0, 16 0, 14 0, 14 — — Ф4 ~ Ф6 0,35 0,260,35 0,200,30 0, 160, 26 0, 140, 16 0, 120, 14 0, 120, 14 — — Ф8 ~ Ф10 0,40 0,35 0,26 0, 20 0, 16 0, 14 0, 12 0, 18 0, 18 - Низкая температурная стабильность (120 Гц):
W*V(B) 4 6,3 10 16 25 35 50 63 100 -25/ +15°C 7 4 3 3 2 2 2 3 3 -40/ +20°C 15 8 6 4 4 3 3 4 4 - Срок службы: 2000 часов 85°C
- При максимальном значении тока:
- Изменение емкости: в пределах 20% от начального значения
- Диэлектрические потери: не превышают 200% от начального значения
- Ток утечки: не превышает начального значения.
- Изменение параметров со временем: 1000 часов 85°C. Остальные изменения — см. п. 7
| 0,1 | B | ||||||
| 0,22 | B | ||||||
| 0,33 | B | ||||||
| 0,47 | B | ||||||
| 1,0 | B | ||||||
| 2,2 | B | ||||||
| 3,3 | B | ||||||
| 4,7 | B | B | B | ||||
| 6,8 | B | B | |||||
| 10 | B | B | B | D | |||
| 22 | B | B | B | D | D | D | |
| 33 | B | B | B | D | D | ||
| 47 | B | B | D | D | D | ||
| 68 | D | ||||||
| 100 | D | D | |||||
| 150 | D | ||||||
| 220 | D | D |
Серия CB
- Диапазон рабочих напряжений: 4 ~ 100 V. D.C.
- Диапазон рабочих температур: -40°C ~ +105°C
- Допустимое отклонение емкости: ±20% (120 Гц/+25°C)
- Ток утечки (мкА): 1<=0,01 CV + 3, гдеI — ток утечки (мкА)С — номинальная емкость (мкФ)V — рабочее напряжение (В)(2 мин. после работы при нормальном рабочем напряжении)
- Диэлектрические потери: (120 Гц, 25°C)
W V (B) 6,3 10 16 25 35 50 63 100 D. F. (%) Ф4 ~ Ф6,3 0,300,35 0,220,30 0,160,26 0,140,18 0,120,14 0, 12 0, 12 0, 12 Ф8 ~ Ф10 0,35 0,26 0,20 0,16 0,14 0, 12 0, 18 0, 18 - Низкая температурная стабильность (120 Гц)
W*V(B) 6,3 10 16 25 35 50 63 100 -25/ +15°C 4 3 2 2 2 2 3 3 -40/ +20°C 8 6 4 4 3 3 4 4 - Срок службы: 1000 часов 105°C при максимальном значении тока
- Изменение емкости: в пределах 20% от начального значения
- Диэлектрические потери: не превышают 200% от начального значения
- Ток утечки: не превышает начального значения.
- Изменение параметров со временем: 1000 часов 105°C. Остальные изменения — см. п. 7
D.C.
| 0,1 | B | |||||
| 0,22 | B | |||||
| 0,33 | B | |||||
| 0,47 | B | |||||
| 1,0 | B | |||||
| 2,2 | B | |||||
| 3,3 | B | |||||
| 4,7 | B | B | B | |||
| 10 | B | B | B | |||
| 22 | B | D | D | D | ||
| 33 | B | D | D | |||
| 47 | B | D | D | |||
| 68 | D | |||||
| 100 | D | D | D |
Маркировка электролитических SMD конденсаторов Johanson
Маркировка электролитических SMD конденсаторов Temex Ceramics
Маркировка электролитических конденсаторов различних фирм в PDF формате
Rubycon
Panasonic
KEMET_A700Series
EPCOS
Yageo
см.
также:
- Маркировка SMD резисторов
- Маркировка SMD конденсаторов (керамических, электролитических, танталовых)
- Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
- Маркировка биполярных и полевых SMD транзисторов для поверхностного монтажа
- Цветовая маркировка диодов в корпусах SOD-123 и SOD-80 (MELF)
Довідники
Коментарі:
Додати коментар
* Ваше ім’я:
e-mail:
* Коментар:
Введіть код з картинки:
* — обов’язкові поля
Маркировка smd электролитических конденсаторов
Конденсаторы выполняют множество полезных функций в схемах электронных устройств, несмотря на их простую конструкцию. Если разобрать до деталей несколько радиоэлектронных устройств, и сосчитать их, то окажется, что количество, рассматриваемых в данной статье элементов, превысит количество других отдельных радиоэлектронных приборов, в том числе и резисторов.
Ввиду такого обстоятельства, нам следует уделить особое внимание конструкции, устройству и принципу работы конденсаторов. Для большего понимания принципа работы конденсатора рассмотрим его конструкцию. Простейший конденсатор состоит из двух металлических пластин, называемых обкладками.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Маркировка smd конденсаторов
- Маркировка электролитических SMD — конденсаторов
- Как определить полярность электролитических конденсаторов, где плюс и минус?
- Маркировка SMD конденсаторов — коды электролитических емкостей
- SMD-конденсаторы: особенности, сферы применения
- Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Керамические конденсаторы 10 uF, 50 V SMD
youtube.com/embed/lSlL1LzpFP0″ frameborder=»0″ allowfullscreen=»»/>Маркировка smd конденсаторов
Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно. Обратите внимание! Оба эти способа предполагают удаление конденсатора из платы или отпаивание хотя бы одной контактной площадки. С порядком измерения SMD-конденсаторов тем и другим прибором можно ознакомиться в инструкции по их применению. Для того чтобы проявить ситуацию с предельным рабочим напряжением данного элемента, существует всего лишь один надёжный способ.
Он состоит в том, чтобы попытаться измерить напряжение между контактами, куда запаян неизвестный конденсатор при включённой аппаратуре естественно. После определения этого показателя можно предположить, что сам конденсатор рассчитан на напряжение, примерно в полтора раза превышающее полученное после измерения значение.
А ведь хочется идти в ногу со временем, а значит, придется разобраться все-таки, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, все же различия есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах.
Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала следует понять, что же представляет собой этот элемент и в чем его задача. Работает такой компонент следующим образом. На каждую из двух пластинок, расположенных внутри, подаются разноименные заряды полярность их разнится , которые стремятся один к другому согласно законам физики. На таких SMD-компонентах обычно промаркирована емкость и рабочее напряжение.
К примеру, это может быть v, что будет означать, что его характеристики — 15 микрофарад и напряжение в 6 В. А может оказаться, что маркировка совершенно другая, например D Подобный код определяет конденсатор как 4. Ниже представлен перечень буквенных обозначений совместно с их эквивалентом напряжения:.
Маркировка керамических SMD-конденсаторов имеет более широкое количество обозначений, хотя сам код их содержит всего 2—3 символа и цифру.
Первым символом, при его наличии, обозначен производитель, второй говорит о номинальном напряжении конденсатора, ну а цифра — емкостный показатель в пкФ. К примеру, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора равна 5.
Каждая буква соответствует напряжению, соответственно — 4, 6. За ним следует емкостный код в пкФ, состоящий из трех цифр, последняя из которых будет обозначать число нулей. Основная сложность в в том, что на данный момент, хотя и есть общепринятые правила обозначений, некоторые крупные и известные компании вводят свою систему обозначений и кодов, которая кардинально отличается от общепринятой.
Делается это для того, чтобы при ремонте изготовленных ими печатных плат применялись только оригинальные детали и SMD-компоненты. Вообще при ремонте и перепайке современных печатных SMD-плат удобнее всего, когда под рукой все же имеется схема, глядя на которую намного проще разобраться с тем, что установлено, узнать расположение определенной детали, потому как SMD-конденсатор по виду может совершенно не отличаться от того же транзистора.
Обозначения этих деталей в схемах остались такими же, как и были до прихода на рынок чипов, а потому и емкость, и другие нужные характеристики можно также без труда найти радиолюбителю, который не сталкивался с SMD-компонентами.
В соответствии со стандартами IEC на практике применяется четыре способа кодировки номинальной емкости. Первые две цифры указывают на значение емкости в пикофарадах пф , последняя — количество нулей. При емкостях меньше 1. Буква R используется в качестве десятичной запятой. Например, код равен 1. Возможны варианты кодирования 4-значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три — емкость в пикофарадах pF.
В отличие от первых трех параметров, которые маркируются в соответствии со стандар- тами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку. SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры.
В зависимости от типа конденсатора танталовых, электролетических, керамических и т.
Код таких конденстаторов состоит их 2 или 3-х символов и цифры. Первый символ при наличии такового говорит о производителе. NP0 или C0G диэлектрик иммеет низкую диэлектрическую проницаемость и хорошую температурную стабильность.
Z5U и Y5V дижлектрики обладают высокой диэлектрической проницаемостью с помощью чего достигается большая емкость конденсаторов и больший разброс параметров.
X7R и Z5U широко используются в цепях общего назначения. Для маркировки таких конденсаторов также используется символьно — цифровая маркировка в которую добавляется рабочее напряжение. Обозгачение состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение. Существует также и другая маркировка используемые такими широко известными фирмами как Panasonic, Hitach и другие. Кодировние осуществляется 3-мя основными способами кодирования.
Маркировка осуществлется при помощи 3-х символов, первый это рабочее напряжение, второй это значение емкость третий это множитель. Если указаны только два символа то это означает что не указано рабочее напряжение 3-й символ.
Маркировка четырмя символами буквами и цифрами , которые обозначают номинальную емкость и рабочее напряжение.
Первый символ буква означает рабочее напряжение, следующие за ним 2 символа цифры означают емкость в пф, а последний символ цифра это количество нулей.
Такая маркировка конденсаторов имеет 2 варианта. Чтобы правильно прочитать технические характеристики устройства, необходимо провести определенную подготовку.
Начинать изучение нужно с единиц измерения. Для определения емкости применяется специальная единица — фарад Ф. Значение одного фарада для стандартной цепи представляется слишком большим, поэтому маркировка бытовых конденсаторов осуществляется менее крупными единицами измерения.
При расчетах может применяться внемаркировочная единица — миллифарад 1мФ , имеющая значение фарад. Кроме того, обозначения могут быть в нанофарадах нФ равных Ф и пикофарадах пФ , составляющих Ф.
Нанесение маркировки емкости конденсаторов с большими размерами осуществляется прямо на корпус.
В некоторых конструкциях маркировка может отличаться, но в целом, необходимо ориентироваться по единицам измерения, которые упоминались выше. Обозначения иногда наносятся прописными буквами, например, MF, что на самом деле соответствует mF — микрофарадам. Также встречается маркировка fd — сокращенное английское слово farad.
Поэтому mmfd будет соответствовать mmf или пикофараду. Кроме того, существуют обозначения, включающие число и одну букву. Такая маркировка выглядит как m и применяется для маленьких конденсаторов.
В некоторых случаях возможно нанесение допусков, которые являются допустимым отклонением от номинальной емкости конденсатора. Данная информация имеет большое значение, когда при сборке отдельных видов электрических цепей могут потребоваться конденсаторы с точным значением емкости. При отсутствии процентов, необходимо отыскать букву.
Обычно она располагается отдельно или после числового обозначения емкости. Каждой букве соответствует определенное значение допуска.
После этого можно приступать к определению номинального напряжения.
Символы WV соответствуют английскому словосочетанию WorkingVoltage, что в переводе означает рабочее напряжение. Цифровые показатели считаются максимально допустимым напряжением конденсатора, измеряемым в вольтах.
При отсутствии на корпусе устройства какого-либо обозначения, указывающего на напряжение, такой конденсатор должен использоваться только в низковольтных цепях. В цепи переменного тока следует использовать устройство, предназначенное именно для этих целей. Нельзя применять конденсаторы, рассчитанные на постоянный ток, без возможности преобразования номинального напряжения. Следующим этапом будет определение положительных и отрицательных символов, указывающих на наличие полярности.
Определение плюса и минуса имеет большое значение, поскольку неправильное определение полюсов может привести к короткому замыканию и даже взрыву конденсатора. При отсутствии специальных обозначений, подключение устройства может быть выполнено к любым клеммам, независимо от полярности.
Обозначение полюсов иногда наносится в виде цветной полосы или кольцеобразного углубления. Такая маркировка соответствует отрицательному контакту в электролитических алюминиевых конденсаторах, своей формой напоминающих консервную банку.
В танталовых конденсаторах с очень маленькими размерами эти же обозначения указывают на положительный контакт. При наличии символов плюса и минуса цветовую маркировку можно не принимать во внимание. Чтобы расшифровать маркировку, необходимо значение первых двух цифр, обозначающих емкость. Если конденсатор имеет очень маленькие размеры, не позволяющие обозначить емкость, его маркировка происходит по стандарту EIA, применяемому для всех современных изделий.
Если в обозначении присутствует только две цифры и одна буква, в этом случае цифровые значения соответствуют емкости устройства. Все остальные маркировки расшифровываются по-своему, в соответствии с той или иной конструкцией. Третья цифра в обозначении является множителем нуля. В этом случае расшифровка выполняется в зависимости от цифры, расположенной в конце.
Если такая цифра находится в диапазоне , то к первым двум цифрам добавляются нули в определенном количестве. Когда последняя цифра будет 8, то первые две цифры умножаются на 0, Если же 3-й цифрой будет 9, то первые две цифры нужно умножить на 0,1. После определения емкости, нужно определить единицу для ее измерения. Самые мелкие конденсаторы — керамические, пленочные и танталовые имеют емкость, измеряемую в пикофарадах пФ , составляющих Для измерения емкости больших конденсаторов применяются микрофарады мкФ , равные Единицы измерения могут обозначаться буквами: р — пикофарад, u— микрофарад, n — нанофарад.
После цифр необходимо расшифровать буквы, входящие в маркировку. Если буква присутствует в двух первых символах, ее расшифровка производится несколькими способами.
Маркировка электролитических SMD — конденсаторов
В радиоэлектронике используются огромное количество всевозможных конденсаторов. Все они различаются по таким основным параметрам как номинальная ёмкость, рабочее напряжение и допуск.
Но это лишь основные параметры. Ещё одним немаловажным параметрам может служить то, из какого диэлектрика состоит конденсатор. Рассмотрим более подробно, какие бывают конденсаторы по типу диэлектрика. В радиоэлектронике применяются полярные и неполярные конденсаторы. Отличие полярных конденсаторов от неполярных заключается в том, что полярные включаются в электронную схему в строгом соответствии с указанной полярностью.
1 Маркировка SMD конденсаторов (керамических, электролитических, танталовых) Опубликовано Маркировка Керамических SMD конденсаторов.
Как определить полярность электролитических конденсаторов, где плюс и минус?
Наверное, у каждого радиолюбителя хоть раз да взрывался танталовый конденсатор из-за неправильной переплюсовки. В этой статье я расскажу, что такое танталовый конденсатор, зачем он нужен и как вообще с ним работать. Если после прочтения у вас останутся вопросы — смело задавайте их в комментариях, а я постараюсь ответить. Твердотельные танталовые конденсаторы по большинству параметров соответствуют требованиям к современным электронным устройствам.
Они отличаются малыми габаритами, высокой удельной емкостью, надежностью при соблюдении правил на всех этапах их жизни и совместимостью с общепринятыми технологиями монтажа. Преимуществом является и то, что важный параметр конденсатора — ESR эквивалентное последовательное сопротивление — с ростом частоты не возрастает, а в некоторых случаях даже уменьшается. Чтобы сократить число отказов и продлить рабочий период устройства, необходимо учитывать его индивидуальные особенности при изготовлении, хранении, монтаже и во время работы. Тантал способен при окислении формировать плотную оксидную пленку, толщину которой можно регулировать с помощью технологических приемов, тем самым изменяя параметры конденсатора. Современные танталовые конденсаторы имеют малые размеры и относятся к чип-компонентам, которые предназначены для монтажа на плате. SMD детали удобны для автоматизированных процессов монтажа и пайки на печатные платы.
Маркировка SMD конденсаторов — коды электролитических емкостей
SMD чип конденсаторы электролитические — накопительное устройство постоянной ёмкости для поверхностного монтажа, диапазон накапливаемого заряда от 1мкФ до мкФ при напряжении от 4В до В.
Конденсаторы выполнены в виде алюминиевого цилиндрического корпуса, установленного в монтажный вывод. Имеют полярный тип конструкции , что подразумевает соблюдение полярности при подключении конденсаторов в схему. Полярность выводов, краткие технические данные, а также маркировка конденсатора указаны на торцевой части корпуса. Отрицательный вывод определяется закрашенной областью крышки конденсатора.
Конденсатор SMD или конденсатор для поверхностного монтажа — электронный компонент, состоящий из изолятора между двумя проводниками.
SMD-конденсаторы: особенности, сферы применения
При работе с SMD-конденсаторами многие радиолюбители сталкиваются с определёнными трудностями, поскольку с первой попытки разобраться с имеющимися на них обозначениями очень непросто. Существуют и такие конденсаторные изделия, на которых вообще нет маркировки. Вследствие этого вопрос о том, как определить smd конденсатор без маркировки, представляется очень важным для всех любителей монтажа радиоаппаратуры.
Но прежде чем научиться идентифицировать лишённые маркировки отечественные и импортные ёмкости, желательно ознакомиться с их разновидностями. Различные наименования SMD-конденсаторов по своему функциональному назначению делятся на три класса:.
Маркировка алюминиевых электролитических SMD конденсаторов для поверхностного монтажа
Керамические ЧИП-конденсаторы с диэлектриками X7R и Z5U используются в цепях общего назначения и маркируются цифро-буквенным кодом состоящим из пары реже одной букв и цифры. Первая буква это код фирмы производителя, вторая — мантиса в соответствии с таблицей ниже, а цифра показатель степени для определения номинала емкости в пФ. Керамические SMD конденсаторы на основе диэлектрика с высокой проницаемостью обозначаются тремя символами, первые два из которых указывают на нижнюю и верхнюю границы рабочего диапазона температур, а третий — допустимое изменение емкости в этом диапазоне. Расшифровка символов кода соответствует той-же таблице выше. Емкость и рабочее напряжение SMD электролитических конденсаторов обычно маркируется их прямой записью, например 10 6V — 10uF 6V.
Большой ассортимент полярных чип конденсаторов. Конденсаторы большой емкости для поверхностного монтажа. Купить SMD конденсаторы со.
Технические характеристики алюминиевых электролитических конденсаторов Lelon. Технические характеристики алюминиевых электролитических конденсаторов ELNA. Алюминиевые электролитические конденсаторы для поверхностного монтажа состоят из анодной и катодной алюминиевой фольги разделенной электротехнической бумагой пропитанной жидким электролитом.
Конденсаторы различают по виду диэлектрика. Существуют конденсаторы с твердым, жидким и газообразным диэлектриком. С твердым диэлектриком это: бумажные, пленочные, керамические, слюдяные. Также существуют электролитические, о которых уже было рассказано выше и оксидно-полупроводниковые конденсаторы. Эти конденсаторы отличаются от всех остальных большой удельной емкостью. Многие, думаю, встречали на импортных конденсаторах такое цифровое обозначение:.
SMD конденсаторы ввиду малых размеров маркируются используется символы и цифры.
Символ указывает рабочее напряжение, а 3 цифры 2 цифры и множитель дают емкость в pF. Срез или полоса указывает положительный вывод. Например, конденсатор маркирован A — 4. Пример: max Реклама на сайте Помощь сайту.
Каждый миниатюрный конденсатор характеризуется двумя основными параметрами: номинальной ёмкостью и предельным напряжением, при котором он ещё может работать. Рассмотрим порядок выявления каждого из этих показателей более подробно. Обратите внимание!
электролитический%20конденсатор%20smd%20код%20маркировка и примечания по применению
| Каталог Технический паспорт | MFG и тип | ПДФ | Теги документов |
|---|---|---|---|
2002 — конденсатор Реферат: 275 В 593 BC варистор VARISTOR NTC 33 VARISTOR NTC 120 2322 156 226 конденсатор smd конденсатор mkt 344 КОНДЕНСАТОР SMD керамический конденсатор 2222 655 2222 | Оригинал | ||
конденсатор Реферат: 477 танталовый конденсатор smd диод 27 E диод smd 86 DIODE SMD CE резистор smd 102 керамический конденсатор 102 SMD 157 диод smd резистор 151 SMD диод NC | OCR-сканирование | ||
Алюминиевые электролитические конденсаторы Резюме: NTC-T106K16TRC NTC-T105K16TRA NTC-T107K10TRD NTC-T106K16TRB Электролитический конденсатор 100 мкФ Стандарт Тантал 106 NTC 33 100 мкФ Тантал NTC-T106K25TRC | Оригинал | ||
2012 — Конденсатор 10 16s smd Реферат: Конденсатор 226 smd RSM 2322 2222 632 конденсатор серии MOV 103 M 3 KV 336 smd КОНДЕНСАТОР 2312 344 7 резистор SMD 474 2222 631 конденсатор серии SMD электролитический конденсатор | Оригинал | ||
конденсатор Резюме: smd резистор 151 резистор smd 103 резистор smd 104 smd диод 132 конденсатор smd 106 smd диод 104 103 smd резистор КОНДЕНСАТОР SMD SMD 106 КОНДЕНСАТОР | OCR-сканирование | ||
1999 — 1210 танталовые конденсаторы Резюме: NRSA471M16V10X12.5TR | Оригинал | ||
1999 — Алюминиевые электролитические конденсаторы Реферат: Электролитические конденсаторы Мацуа Конденсатор Мацусита Конденсатор Мацуита Электролитические конденсаторы Мацусита Конденсатор Мацусита электролитический «Алюминиевые электролитические конденсаторы» Конденсатор Мацуа электролитический Конденсатор матсусита танталовый конденсатор JQA-2524 | Оригинал | JQA-2524 JQA-2498 M014101108 EC96J1047 EC97J1144 Алюминиевые электролитические конденсаторы Электролитические конденсаторы Мацуа конденсатор мацусита конденсатор мацуа Электролитические конденсаторы Matsushita Конденсатор Matsushita электролитический «Алюминиевые электролитические конденсаторы» конденсатор Мацуа электролитический Танталовый конденсатор Matsushita JQA-2524 | |
103 ТАНТАЛОВЫЙ конденсатор Реферат: Алюминиевые электролитические конденсаторы тантала Алюминиевый электролитический конденсатор, тип поверхностного монтажа | Оригинал | ||
Санко МОТОР Реферат: Электрические двухслойные конденсаторы с радиальным выводом | Оригинал | com/www-ctlg/ctlg/qABA0000 Санко МОТОР Электрические двухслойные конденсаторы с радиальными выводами | |
Алюминиевые электролитические конденсаторы Резюме: TAMURA NA-200 Tamura NA200 flux NA200 flux Tamura kaken NRSZ101M100V12.5X20F SAT-5000 NACE NA-200 Tamura senju h63a | Оригинал | NPC221M2D7XATRF
22МПа
ИСО9001:
Алюминиевые электролитические конденсаторы
ТАМУРА НА-200
Флюс Tamura NA200
флюс NA200
Тамура Какен
НРСЗ101М100В12. 5С20Ф
САТ-5000
КДЕС
НА-200 Тамура
сенджу h63a | |
киа7805п Реферат: dg1u dg1u реле 104j конденсатор C517 транзистор KIA7806P угольный резистор KIA7815PI KIA7806PI t1.6a 250v | Оригинал | РСП-1066 kHF902 Т315мА/250В) Х-1330-04 CP404 CN903 Т2А/250В) CP407 CN602 CP602 киа7805р дг1у реле дг1у конденсатор 104Дж Транзистор С517 КИА7806П угольный резистор КИА7815ПИ КИА7806ПИ т1.6а 250в | |
1995 — электролитический конденсатор rubycon mxr Реферат: rubycon usp series RCR-2367C RUBYCON YK CAPACITOR MXW RUBYCON rubycon mxr Rubycon usp rubycon электролитический конденсатор пульсирующий ток 2367B rubycon Каталог электролитических конденсаторов | Оригинал | ||
вентиляционный конденсатор Реферат: электролитический конденсатор 10 мкФ с номиналом ESR «светодиод 5 Вт» электролитический конденсатор 1000 мкФ с номиналом ESR 200 мкФ-25В NSPE-Y271M25V10X10 100 мкФ электролитический конденсатор полярность электролитического конденсатора Электролитические конденсаторы — Безопасность продукта 100 мкФ конденсатор электролитический | Оригинал | 100 мкФ 25 В постоянного тока 220 мкФ вентиляционный конденсатор электролитический конденсатор 10 мкФ с номиналом ESR «светодиод 5 ватт» электролитический конденсатор 1000 мкФ с номиналом ESR 200 мкФ-25В НСПЭ-И271М25В10С10 электролитический конденсатор 100 мкФ полярность электролитического конденсатора Электролитические конденсаторы — безопасность продукции электролитический конденсатор 100 мкф | |
Алюминиевые электролитические конденсаторы Резюме: чип конденсаторы 3528 ЭЛЕКТРОЛИТИЧЕСКИЙ КОРПУС E Танталовый диаметр поверхностный конденсатор контур 7343 размер 6,3 мм узор алюминиевый электролитический | Оригинал | ||
2006 — Недоступно Резюме: нет абстрактного текста | Оригинал | 300 кГц) 120 Гц, 120 Гц) | |
1995 — очистка сосны альфа Аннотация: фото 750H ST-100S rubycon | Оригинал | ||
2006 — Конденсатор электролитический 470 мкФ 25В Резюме: нет абстрактного текста | Оригинал | 300 кГц) 120 Гц, 120 Гц) электролитический конденсатор 470 мкф 25в | |
Рубикон Алюминиевый электролитический Реферат: RCR-2367A 750H ST-100S RCR-2367 rubycon электролитический конденсатор пульсирующий ток вентиляционный конденсатор | Оригинал | ||
2001 — SMD КОНДЕНСАТОРЫ 106 v Резюме: нет абстрактного текста | Оригинал | часов/125 возможности30300 КОНДЕНСАТОРЫ SMD 106 В | |
1995 — КОНДЕНСАТОР RUBYCON YK Реферат: электролитический конденсатор rubycon mxr MXW RUBYCON rubycon mxr rubycon usp серия электролитический конденсатор вентиляционного типа RUBYCON CAPACITOR kxw rubycon электролитический конденсатор пульсирующий ток конденсатор Rubycon usr фотовспышка | Оригинал | ||
2002 — конденсатор электролитический smd код маркировка Реферат: Электролитический код даты серии FC Алюминиевые электролитические конденсаторы SMD МАРКИРОВКА Код электролитического конденсатора smd | Оригинал | часов/125 возможности30300 маркировка smd кода электролитического конденсатора Код даты электролита серии FC Алюминиевые электролитические конденсаторы SMD МАРКИРОВКА код электролитического smd конденсатора | |
Конденсатор ФЗ 73 1000 6,3В Реферат: ФЗ 76 конденсатор 1000 6,3В ФЗ 76 1000 6,3В ФЗ 82 конденсатор 1000 6,3В sanyo os-con sl ФЗ 77 1000 6,3В ФЗ 83 конденсатор конденсатор 100MF CC-10000 10V-220 | Оригинал | 10В47Ф 10В330Ф Конденсатор ФЗ 73 1000 6,3В Конденсатор ФЗ 76 1000 6,3В ФЗ 76 1000 6,3В Конденсатор ФЗ 82 1000 6,3В sanyo os-con sl ФЗ 77 1000 6.3В Конденсатор ФЗ 83 конденсатор 100мф СС-10000 10В-220 | |
полярность электролитического конденсатора Реферат: погружной электролитический конденсатор | Оригинал | C1CA02 полярность электролитического конденсатора погружной электролитический конденсатор | |
1996 — Конденсаторы Philips ELECTROLYTIC Реферат: Philips 037 rsm PHILIPS конденсаторы ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ серии 135 philips Philips конденсаторы RSL Philips 047 rsm rvi 136 philips philips ЭЛЕКТРОЛИТИЧЕСКИЕ конденсаторы 037 RADIAL philips конденсатор RLI-135 | Оригинал | ||
2000 — Электролитические конденсаторы — Общее введение Резюме: нет абстрактного текста | Оригинал | ||
org/Product»>Предыдущий 1 2 3 … 23 24 25 Next
Алюминиевые электролитические конденсаторы (для поверхностного монтажа)
На выбор предлагается 30 серий алюминиевых электролитических (литических) конденсаторов поверхностного монтажа Panasonic для любого применения.
Алюминиевые электролитические конденсаторы (для поверхностного монтажа)
Являясь мировым лидером в производстве конденсаторов, Panasonic предлагает лучший выбор алюминиевых электролитических конденсаторов для поверхностного монтажа, отличающихся высокой надежностью, долгим сроком службы, низким импедансом и высоким пульсирующим током. Почти 30 серий на выбор, есть «литические» конденсаторы Panasonic SMD для любого применения.
