Как правильно читать маркировку SMD резисторов. Какие виды маркировки существуют. Как рассчитать номинал резистора по цветовой и цифровой маркировке. Где применяются SMD резисторы.
Что такое SMD резисторы и зачем нужна их маркировка
SMD резисторы (Surface Mounted Device) — это миниатюрные резисторы, предназначенные для поверхностного монтажа на печатные платы. Их главное отличие от обычных резисторов — очень малые размеры, что позволяет значительно уменьшить габариты электронных устройств.
Маркировка SMD резисторов необходима для определения их номинала (сопротивления) и других характеристик. Из-за миниатюрных размеров нанести полноценную цветовую маркировку на корпус SMD резистора невозможно, поэтому используются специальные системы цифро-буквенной маркировки.
Основные виды маркировки SMD резисторов
Существует несколько стандартных систем маркировки SMD резисторов:
- Трехзначный цифровой код
- Четырехзначный цифровой код
- Буквенно-цифровой код (EIA-96)
- Полная маркировка номинала
Рассмотрим каждый вид маркировки подробнее.
Трехзначный цифровой код
Это наиболее распространенный вид маркировки. Первые две цифры обозначают значащие цифры номинала, а третья — множитель (количество нулей). Например:
- 103 = 10 x 10^3 = 10 кОм
- 472 = 47 x 10^2 = 4,7 кОм
- 330 = 33 x 10^0 = 33 Ом
Для значений менее 10 Ом вместо множителя используется буква R. Например:
- 4R7 = 4,7 Ом
- R22 = 0,22 Ом
Четырехзначный цифровой код
Используется для более точного обозначения номинала. Первые три цифры — значащие, четвертая — множитель. Например:
- 1001 = 100 x 10^1 = 1 кОм
- 4992 = 499 x 10^2 = 49,9 кОм
Буквенно-цифровой код EIA-96
Позволяет закодировать номинал с точностью до 1%. Состоит из трех символов: двух букв и цифры. Первая буква кодирует два старших разряда, вторая — младший разряд, цифра — множитель. Для расшифровки используются специальные таблицы.
Как рассчитать номинал SMD резистора по маркировке
Для расчета номинала по трехзначному коду используется простая формула:
Номинал = (Первые две цифры) x 10^(Третья цифра)
Например, для маркировки 472:
47 x 10^2 = 4700 Ом = 4,7 кОм
Для четырехзначного кода формула аналогична:
Номинал = (Первые три цифры) x 10^(Четвертая цифра)
Для кода EIA-96 необходимо воспользоваться специальными таблицами соответствия букв и цифр номиналам.

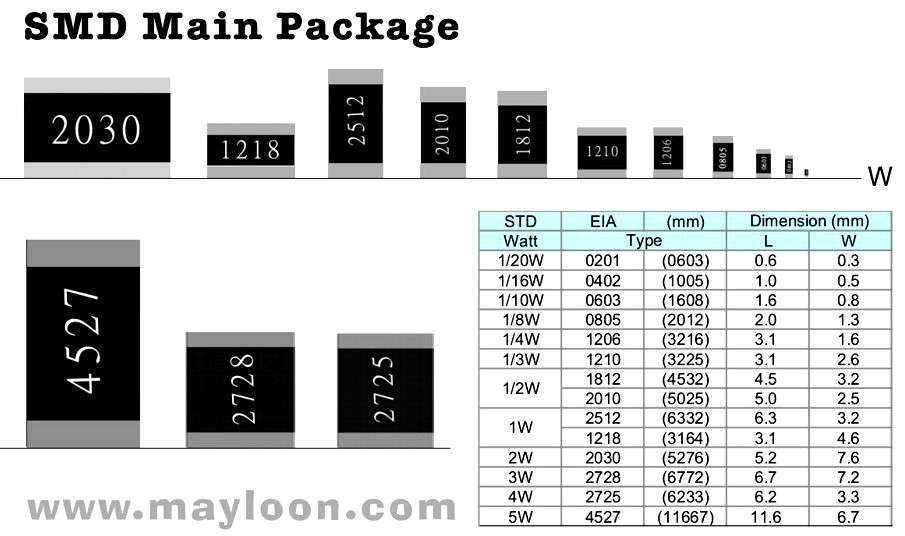

Размеры и мощность SMD резисторов
Помимо номинала, важными характеристиками SMD резисторов являются их физические размеры и допустимая мощность рассеивания. Размеры обозначаются четырехзначным кодом, где первые две цифры — длина, вторые две — ширина в тысячных долях дюйма. Например:
- 0603 = 0,06 x 0,03 дюйма (1,6 x 0,8 мм)
- 1206 = 0,12 x 0,06 дюйма (3,2 x 1,6 мм)
Чем больше физический размер резистора, тем большую мощность он может рассеивать. Типичные значения мощности для разных размеров:
- 0402: 1/16 Вт (0,0625 Вт)
- 0603: 1/10 Вт (0,1 Вт)
- 0805: 1/8 Вт (0,125 Вт)
- 1206: 1/4 Вт (0,25 Вт)
Особенности применения SMD резисторов в электронных схемах
SMD резисторы широко применяются в современной электронике благодаря своим компактным размерам. Они используются в следующих областях:
- Мобильные устройства (смартфоны, планшеты)
- Компьютерная техника
- Автомобильная электроника
- Медицинское оборудование
- Промышленная автоматика
При работе с SMD резисторами важно учитывать следующие факторы:
- Точность монтажа: из-за малых размеров требуется высокая точность при пайке
- Теплоотвод: необходимо обеспечить достаточный теплоотвод при работе на предельных мощностях
- Влагозащита: SMD компоненты более чувствительны к влаге, чем обычные резисторы
- Механические нагрузки: хрупкость компонентов требует осторожного обращения
Как выбрать подходящий SMD резистор для конкретной задачи
При выборе SMD резистора необходимо учитывать следующие параметры:
- Номинал сопротивления: должен соответствовать расчетному значению для схемы
- Допустимая мощность: не менее расчетной мощности рассеивания в схеме
- Точность (допуск): зависит от требований к точности работы схемы
- Температурный коэффициент сопротивления (ТКС): важен для схем, работающих в широком диапазоне температур
- Рабочее напряжение: не должно превышать максимально допустимое для резистора
Для ответственных применений также важно учитывать такие параметры, как долговременная стабильность, уровень шумов и частотные характеристики резистора.
Преимущества и недостатки SMD резисторов по сравнению с обычными
SMD резисторы имеют ряд преимуществ перед обычными выводными резисторами:
- Компактные размеры позволяют создавать миниатюрные устройства
- Меньшая паразитная индуктивность улучшает частотные характеристики
- Возможность автоматизированного монтажа повышает скорость производства
- Лучшие тепловые характеристики при правильном монтаже
Однако у SMD резисторов есть и недостатки:
- Сложность ручного монтажа и замены
- Более высокая стоимость по сравнению с обычными резисторами
- Меньшая устойчивость к механическим воздействиям
- Сложность визуальной идентификации номинала
Инструменты и методы для работы с SMD резисторами
Для эффективной работы с SMD резисторами используются следующие инструменты и методы:
- Паяльная станция с контролем температуры и тонким жалом
- Пинцет с антистатической защитой
- Микроскоп или лупа для точного позиционирования
- Паяльная паста и термовоздушная станция для группового монтажа
- Мультиметр с режимом прозвонки для проверки номинала и качества пайки
- Специальные калькуляторы и таблицы для расшифровки маркировки
Важно соблюдать правила работы с электростатически чувствительными компонентами, использовать антистатические коврики и браслеты.
Маркировка SMD-резисторов — онлайн калькулятор
от olrgi0ahES0c03EEdMP4·Нет комментариев
Онлайн калькулятор для расчета маркировки SMD-резисторов по заданному сопротивлению. Также можно рассчитывать сопротивление резистора, если известна его маркировка.
Как пользоваться калькулятором
Поставьте переключатель в нужное положение в зависимости от требуемого результата: расчет маркировки / расчет сопротивления. Введите заданные данные в появившиеся поля и нажмите на красную кнопку «Расчет».
ТеорияРезистор — пассивный элемент электроцепей, характеризуется сопротивлением электротоку.
SMD резисторы – это резисторы малых размеров, применяемые для поверхностного монтажа.
Ом — единица измерения сопротивления. Приставки увеличения: кило — килоом (тысяча Ом), мега — мегаом (миллион Ом).
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
| 01 | 100 | 13 | 133 | 25 | 178 | 37 | 237 |
| 02 | 102 | 14 | 137 | 26 | 182 | 38 | 243 |
| 03 | 105 | 15 | 140 | 27 | 187 | 39 | 249 |
| 04 | 107 | 16 | 143 | 28 | 191 | 40 | 255 |
| 05 | 110 | 17 | 147 | 196 | 41 | 261 | |
| 06 | 113 | 18 | 150 | 30 | 200 | 42 | 267 |
| 07 | 115 | 19 | 154 | 31 | 205 | 43 | 274 |
| 08 | 118 | 20 | 158 | 32 | 210 | 44 | 280 |
| 09 | 121 | 21 | 162 | 33 | 215 | 45 | 287 |
| 10 | 124 | 22 | 165 | 34 | 221 | 46 | 294 |
| 11 | 127 | 23 | 169 | 35 | 226 | 47 | 301 |
| 12 | 130 | 24 | 174 | 36 | 232 | 48 | 309 |
| S | 10-2 | R | 10-1 | A | 100 | B | 10+1 |
| Код | Значение | Код | Значение | Код | Значение | Код | Значение |
| 49 | 316 | 61 | 422 | 73 | 562 | 85 | 750 |
| 50 | 324 | 62 | 432 | 74 | 576 | 86 | 768 |
| 51 | 332 | 63 | 442 | 75 | 590 | 87 | 787 |
| 52 | 340 | 64 | 453 | 76 | 604 | 88 | 806 |
| 53 | 348 | 65 | 464 | 77 | 619 | 89 | 825 |
| 54 | 357 | 66 | 475 | 78 | 634 | 90 | 845 |
| 55 | 365 | 67 | 487 | 79 | 649 | 91 | 866 |
| 56 | 374 | 68 | 499 | 80 | 665 | 92 | 887 |
| 57 | 383 | 69 | 511 | 81 | 681 | 93 | 909 |
| 58 | 392 | 70 | 523 | 82 | 698 | 94 | 931 |
| 59 | 402 | 71 | 536 | 83 | 715 | 95 | 953 |
| 60 | 412 | 72 | 549 | 84 | 732 | 96 | 976 |
| C | 10+2 | D | 10+3 | E | 10+4 | F | 10+5 |
О проекте| Контакты| Карта сайта| Пользовательское соглашение| Политика конфиденциальности
Маркировка SMD резисторов, онлайн калькулятор — ТЕХНАРЬ.
ORG ТЕХНАРЬ.ORGМаркировка SMD резисторов, онлайн калькулятор
ВВЕРХ
Маркировка SMD резисторов, с числовым кодом из 3 цифр и 4 цифр, а также буквенно-цифрового типа (EIA-96).
Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-х значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.
К примеру: резистор с кодом 502. К числу «50» (первые две цифры) мы должны добавить 2 нуля (третья цифра) в итоге получаем сопротивление 5000 Ом или 5,0 кОм.
С помощью 3-х значного цифрового кода, минимальное сопротивление, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100»
При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.
Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом.
Нет smd резисторов для отображения
| Код | Метрический код | Размер (дюйм) | Размер (mm) | Мощность |
|---|---|---|---|---|
| 01005 | 0402 | 0.016 × 0.008 | 0.41 × 0.2 | 0.03 W |
| 0201 | 0603 | 0.024 × 0.012 | 0.6 × 0.3 | 0.05 W |
| 0402 | 1005 | 0.04 × 0.02 | 1.0 × 0.5 | 0.062 W |
| 0603 | 1608 | 0.063 × 0.031 | 1. 6 × 0.85 | 0.1 W |
| 0805 | 2012 | 0.08 × 0.05 | 2.0 × 1.2 | 0.125 W |
| 1206 | 3216 | 0.126 × 0.063 | 3.2 × 1.6 | 0.25 W |
| 1210 | 3225 | 0.126 × 0.1 | 3.2 × 2.5 | 0.5 W |
| 1218 | 3246 | 0.12 x 0.18 | 3.2 x 4.6 | 1 W |
| 1806 | 4516 | 0.177 × 0.063 | 4.5 × 1.6 | 0.5 W |
| 1812 | 4532 | 0.18 × 0.12 | 4.6 × 3.0 | 0.75 W |
| 2010 | 5025 | 0.2 × 0.1 | 5.1 × 2.5 | 0.75 W |
| | 6332 | 0. 25 × 0.12 | 6.3 × 3.2 | 1 W |
+
