Основные способы маркировки конденсаторов

Маркировка конденсаторов служит для обозначения их основных параметров непосредственно на корпусе. Существует несколько основных способов маркировки:

• Буквенно-цифровая маркировка
• Цветовая маркировка
• Кодовая маркировка
• Прямая маркировка номинала

Выбор способа маркировки зависит от типа конденсатора, его размера и производителя. Рассмотрим подробнее каждый из этих способов.

Буквенно-цифровая маркировка конденсаторов

Буквенно-цифровая маркировка является наиболее распространенным способом обозначения параметров конденсаторов. При этом способе на корпус наносится код, состоящий из букв и цифр. Как правило, он содержит следующую информацию:

• Емкость конденсатора
• Допустимое отклонение емкости
• Рабочее напряжение
• Температурный коэффициент емкости

Как расшифровать такую маркировку? Рассмотрим на примере:

К10-17В-25В-0,1мкФ±10%

Здесь:

• К10 — тип конденсатора (керамический)
• 17 — группа по температурной стабильности
• В — вариант конструктивного исполнения
• 25В — рабочее напряжение
• 0,1мкФ — номинальная емкость
• ±10% — допустимое отклонение емкости

Цветовая маркировка конденсаторов

Цветовая маркировка применяется для малогабаритных конденсаторов, когда нанести буквенно-цифровой код проблематично. При этом способе параметры кодируются с помощью цветных полос или точек на корпусе.

Как расшифровать цветовую маркировку конденсаторов?

• Первые две полосы обозначают первые две цифры емкости
• Третья полоса — множитель
• Четвертая полоса — допустимое отклонение
• Пятая полоса (если есть) — рабочее напряжение

Цвета полос соответствуют определенным цифрам и множителям согласно стандартной таблице цветового кода.

Кодовая маркировка конденсаторов

Кодовая маркировка применяется для SMD-конденсаторов и состоит из 3-4 символов. Как ее расшифровать?

• Первые две или три цифры — значимые цифры емкости
• Последняя цифра — множитель (количество нулей)

Например, маркировка 104 означает:

10 x 10^4 пФ = 100 000 пФ = 0,1 мкФ

А маркировка 225 означает:

22 x 10^5 пФ = 2 200 000 пФ = 2,2 мкФ

Особенности маркировки импортных конденсаторов

Маркировка импортных конденсаторов имеет некоторые отличия от отечественной системы:

• Чаще используется кодовая маркировка емкости
• Рабочее напряжение может обозначаться буквенным кодом
• Допуск обозначается буквами (например, J — ±5%, K — ±10%)
• Температурный коэффициент кодируется трехбуквенным кодом

Рассмотрим пример маркировки импортного керамического конденсатора:

223 K 50 X7R

Здесь:

• 223 — емкость 22 x 10^3 пФ = 22 нФ
• K — допуск ±10%
• 50 — рабочее напряжение 50 В
• X7R — температурный коэффициент

Маркировка электролитических конденсаторов

Электролитические конденсаторы имеют свои особенности маркировки:

• Обязательно указывается полярность
• Емкость обычно указывается напрямую в мкФ
• Рабочее напряжение указывается явно
• Может указываться максимальная рабочая температура

Пример маркировки электролитического конденсатора:

470µF 25V 105°C

Здесь:

• 470µF — емкость 470 микрофарад
• 25V — рабочее напряжение 25 вольт
• 105°C — максимальная рабочая температура

Как определить емкость конденсатора без маркировки?

В некоторых случаях маркировка на конденсаторе может отсутствовать или быть нечитаемой. Как определить емкость такого конденсатора?

1. Использовать цифровой мультиметр с функцией измерения емкости
2. Применить метод заряда-разряда с помощью осциллографа
3. Собрать простую RC-цепь и измерить постоянную времени
4. Использовать специализированный измеритель емкости (ESR-метр)

Наиболее точным и удобным способом является использование цифрового мультиметра с функцией измерения емкости. Однако для очень малых емкостей (менее 1 нФ) может потребоваться более специализированное оборудование.

Температурная зависимость емкости конденсаторов

Емкость конденсатора может изменяться в зависимости от температуры. Это свойство характеризуется температурным коэффициентом емкости (ТКЕ). Как расшифровать обозначение ТКЕ в маркировке конденсатора?

Для керамических конденсаторов часто используется трехбуквенный код:

• Первая буква — нижний предел рабочей температуры
• Вторая буква — верхний предел рабочей температуры
• Третья буква — максимальное изменение емкости в этом диапазоне

Например, код X7R означает:

• X — нижний предел -55°C
• 7 — верхний предел +125°C
• R — изменение емкости не более ±15%

Знание этого кода помогает выбрать конденсатор с подходящей температурной стабильностью для конкретного применения.

Маркировка конденсаторов расшифровка кодированных символов

Содержание

1. Кодовая маркировка конденсаторов расшифровка обозначений
2. Зачем нужна маркировка конденсаторов расшифровка?
3. Маркировка отечественных конденсаторов
4. Номинальное напряжение
5. Дата выпуска
6. Расположение маркировки на корпусе
7. Цветовая маркировка отечественных радиоэлементов
8. Маркировка конденсаторов импортного производства
9. Цветовая маркировка импортных конденсаторов
10. Маркировка smd компонентов
11. Заключение

Маркировка конденсаторов расшифровка нанесенных на их корпус закодированных данных, указывают значения электрических параметров данных компонентов. Без конденсаторов невозможно собрать практически никаких электронных схем. Поэтому если вы занимаетесь ремонтом или созданием определенных устройств, то вам обязательно нужно знать как расшифровываются такие обозначения размещенные на корпусе элемента.

В зависимости от типоразмера элемента, производителя, времени производства данные, наносимые на электронный прибор, постоянно изменяются не только по составу, но и по внешнему виду. С уменьшением размера корпуса состав буквенно-цифровых обозначений изменялся, кодировался, заменялся цветовой маркировкой. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильного интерпретирования информации нанесенной на электронный прибор.

Зачем нужна маркировка конденсаторов расшифровка?

Цель маркировки конденсаторов и их расшифровка – возможность их точной идентификации. Маркировка конденсаторов включает в себя:

• данные о ёмкости конденсатора – главной характеристике элемента;
• сведения о номинальном напряжении, при котором прибор сохраняет свою работоспособность;
• данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
• процент допустимого отклонения емкости от номинального значения, указанного на корпусе прибора;
• дату выпуска.

Для конденсаторов, при подключении которых требуется соблюдать полярность, в обязательном порядке указывается информация, позволяющая правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на предприятиях, входивших в состав СССР, имела принципиальные отличия от системы маркировки, применяемой на тот момент иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Ёмкость

Первым и самым важным параметром конденсатора является емкость. В связи с этим значение данной характеристики располагается на первом месте и кодируется буквенно-цифровым обозначением. Так как единицей измерения емкости является фарада, то в буквенном обозначении присутствует либо символ кириллического алфавита «Ф», либо символ латинского алфавита «F».

Так как фарад – большая величина, а используемые в промышленности элементы имеют намного меньшие номиналы, то и единицы измерения имеют разнообразные уменьшительные префиксы (мили-, микро-, нано- и пико). Для их обозначения используют также буквы греческого алфавита.

• 1 миллифарад равен 10-3 фарад и обозначается 1мФ или 1mF.
• 1 микрофарад равен 10-6 фарад и обозначается 1мкФ или 1F.
• 1 нанофарад равен 10-9 фарад и обозначается 1нФ или 1nF.
• 1 пикофарад равен 10-9 фарад и обозначается 1пФ или 1pF.

Если значение емкости выражено дробным числом, то буква, обозначающая размерность единиц измерения, ставится на месте запятой. Так, обозначение 4n7 следует читать как 4,7 нанофарад или 4700 пикофарад, а надпись вида n47 соответствует емкости в 0,47 нанофарад или же 470 пикофарад.

В случае, когда на конденсаторе не обозначен номинал, то целое значение говорит о том, что емкость указана в пикофарадах, например, 1000, а значение, выраженное десятичной дробью, указывает на номинал в микрофарадах, например 0,01.

Ёмкость конденсатора, указанная на корпусе, редко соответствует фактическому параметру и отклоняется от номинального значения в пределах некоторого диапазона. Точное значение емкости, к которой стремятся при изготовлении конденсаторов, зависит от материалов, используемых для их производства. Разброс параметров может лежать в пределах от тысячных долей до десятков процентов.

Величина допустимого отклонения ёмкости указывается на корпусе конденсатора после номинального значения путем проставления буквы латинского или русского алфавита. К примеру, латинская буква J (русская буква И в старом обозначении) обозначает диапазон отклонения 5% в ту или иную стороны, а буква М (русская В) – 20%.

Такой параметр, как температурный коэффициент емкости, входит в состав маркировки достаточно редко и наносится в основном на малогабаритные элементы, применяемые в электрических схемах времязадающих цепей. Для идентификации используется либо буквенно-цифровая, либо цветовая система обозначений.

Встречается и комбинированная буквенyо-цветовая маркировка. Варианты её настолько разнообразны, что для безошибочного определения значения данного параметра для каждого конкретного типа конденсатора требуется обращение к ГОСТам или справочникам по соответствующим радиокомпонентам.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов, имеющих достаточные размеры, данный параметр наносится непосредственно на корпус элемента, где цифры указывают на номинальное значение напряжения, а буквы обозначают в каких единицах измерения оно выражено.

Например, обозначение 160В или 160V показывает, что номинальное напряжение равно 160 вольт. Более высокие напряжения указываются в киловольтах – kV. На малогабаритных конденсаторах величину номинального напряжения кодируют одной из букв латинского алфавита. К примеру, буква I соответствует номинальному напряжению в 1 вольт, а буква Q – 160 вольт.

Дата выпуска

Согласно “ГОСТ 30668-2000 Изделия электронной техники. Маркировка”, указываются буквы и цифры, обозначающие год и месяц выпуска.

“4.2.4 При обозначении года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц – двумя цифрами.

Если месяц обозначен одной цифрой, то перед ней ставят нуль. Например: 9509 (1995 год, сентябрь).

4.2.5 Для изделий, габаритные размеры которых не позволяют обозначать год и месяц изготовления в соответствии с 4.2.4, следует использовать коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, повторяются каждые 20 лет.”

Дата, когда было осуществлено то или иное производство, может отображаться не только в виде цифр, но и в виде букв. Каждый год имеет соотношение с буквой из латинского алфавита. Месяца с января по сентябрь обозначаются цифрами от одного до девяти. Октябрь месяц имеет соотношение с цифрой ноль. Ноябрю соответствует буква латинского типа N, а декабрю – D.

Расположение маркировки на корпусе

Маркировка отыгрывает важную роль на любой продукции. Зачастую она наносится на первую строку на корпусе и имеет значение емкости. Та же строка предполагает размещение на ней так называемого значения допуска. Если же на этой строке не помещаются оба нанесения, то это может сделать на следующей.

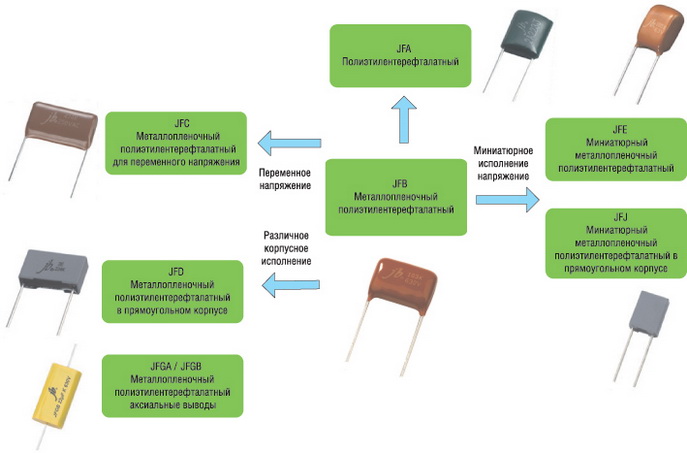

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно располагаться по определенному регламенту, который произведен ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими видами монтажа появилось и цветное нанесение, а также его непосредственное значение во всей системе.

На сегодняшний день больше всего используют нанесение с помощью четырех цветов. В данном случае прибегли к применению четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса означает отклонение, которое можно позволить. А четвертая полоса в свою очередь означает напряжение номинального типа.

Приводим для вас пример как обозначается тот или иной элемент – емкость – 23*106 пикофарад (24 F), допустимое отклонение от номинала – ±5%, номинальное напряжение – 57 В.

Маркировка конденсаторов импортного производства

На сегодняшний день стандарты, которые были приняты от IEC, относятся не только к иностранным видам оборудования, а и к отечественным. Данная система предполагает нанесение на корпус продукции маркировки кодового типа, которая состоит из трех непосредственных цифр.

Две цифры, которые расположены с самого начала, обозначают емкость предмета и в таких единицах, как пикофарадах. Цифра, которая расположена третьей по порядку – это число нулей. Рассмотрим это на примере 555 – это 5500000 пикофарад. В том случае, если емкость изделия является меньше, чем один пикофарад, то с самого начала обозначается цифра ноль.

Есть также и трехзначный вид кодировки. Такой тип нанесения применяется исключительно к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком предмете, как конденсатор, имеет такой же принцип производства, что и на резисторах. Первые полосы на двух рядах обозначают емкость данного устройства в тех же измерительных единицах. Третья полоса имеет обозначение о количестве непосредственных нулей. Но при этом полностью отсутствуют синий окрас, вместо него применяют голубой.

Важно знать, что если цвета идут одинаковые подряд, то между ними целесообразно осуществить промежутки, чтобы было четко понятно. Ведь в другом случае эти полосы будут сливаться в одну.

Маркировка smd компонентов

Так называемые компоненты SMD применяются для монтажа на поверхности и при этом имеют крайне маленькие размеры. Соответственно, по этой причине на них нанесена разметка, которая имеет минимальные размеры. Вследствие этого есть система сокращения как цифр, так и букв. Буква имеет обозначение емкости определенного объекта в единицах пикофарады. Что же касается цифры, то она обозначает так называемый множитель в десятой степени.

Весьма распространенные электролитические конденсаторы могут иметь на своем непосредственном корпусе значения основного типа параметра. Это значение имеет дробь в виде десятичного типа.

Как определить емкость конденсатора по его маркировке

Заключение

Как вы уже догадались, маркировка данных предметов имеет весьма широкий вариант. Особенно большое количество маркировок имеют конденсаторы, которые были произведены за границей. Довольно часто встречаются изделия не большого размера, параметры, которых можно определить с помощью специальных измерений.

Источник: odinelectric.ru

Ham Radio Site by UN7PPX

    Каждый радиолюбитель, конструируя или ремонтируя какую бы то ни было аппаратуру, зачастую сталкивается с проблемой идентификации элементов, обычно зарубежного производства, по кодовой или цветовой маркировке.

	1Т313, ГТ328, ГТ806, 1Т813, 1Т905, ГТ905,
	ГТ906, КТ201, КТ203, КТ208, КТ209, КТ306
	КТ3101, КТ3102, КТ3107, КТ108, КТ3109, КТ3115, КТ3117, КТ312
	КТ3123, КТ3126, КТ3127, КТ3128, КТ3129, КТ313, КТ3130
	КТЗ132, КТ315, КТ3157, КТ316, КТ3165, КТ3168, КТ325
	КТ326, КТ339, КТ342, КТ345, КТ347, КТ349,
	КТ350, КТ351, КТ352, КТ355, КТ361
	КТ363, КТ368, КТ371, КТ372, КТ382, КТ391, КТ399, КТ501
	КТ502, КТ503, КТ504, КТ505, КТ506, КТ509
	КТ601, КТ602, КТ603, КТ604, КТ605, КТ606, КТ608, КТ610
	КТ611, КТ6111, КТ6112, КТ6113, КТ6114, КТ6115
	КТ6116, КТ6117, КТ6127, КТ626
	КТ630, КТ632, КТ633, КТ635, КТ638, КТ639, КТ640, КТ642
	КТ643, КТ644, КТ645, КТ646, КТ647, КТ648
	КТ653, КТ659, КТ660, КТ668, КТ680, КТ681
	КТ683, КТ684, КТ685, КТ686, КТ698, КТКТ704, 2Т708, 2Т709
	2Т713, КТ716, КТ720, КТ801, КТ802, КТ803
	КТ805, КТ807, КТ808, КТ809
	КТ8101, КТ8102, КТ8104, КТ8105, КТ8106, КТ8107, КТ8108
	КТ8109, КТ8110, КТ8111, КТ8114, КТ8116, КТ8117, КТ8118
	КТ812, КТ8120, КТ8121, КТ8123, КТ8124, КТ8127, КТ8129
	КТ8130, КТ8131, КТ8136, КТ814
	КТ8140, КТ815, КТ816, КТ8116, КТ8163, КТ8167, КТ8168, КТ817
	КТ8175, КТ818, КТ8181, КТ8182, КТ8183, КТ819, КТ825
	КТ826, КТ827, КТ828, КТ829, КТ830, КТ831, КТ834, КТ835, КТ836
	КТ837, КТ838, КТ839, КТ840, КТ841, КТ844, КТ845, КТ846
	КТ847, КТ848, КТ850, КТ851, КТ852, КТ853, КТ854, КТ855, КТ857
	КТ858, КТ859, КТ863, КТ864, КТ865, КТ866, КТ867, КТ872, КТ878
	КТ879, 2Т886, КТ886, КТ887, КТ890, КТ892, КТ896, КТ897, КТ898
	КТ899, КТ903, КТ904, КТ907, КТ908, КТ9115, КТ9120, КТ9166
	КТ9170, КТ9171, КТ9176, КТ9177, КТ9178, КТ9179, КТ9184
	КТ926, КТ928, КТ935, КТ940, КТ944, КТ945, КТ947, КТ961
	КТ968, КТ969, КТ972, КТ974, КТ973, КТ997

Маркировка зарубежных конденсаторов.

Кодовая маркировка емкости импортных конденсаторов

Корпуса компонентов для поверхностного монтажа (SMD).

Несмотря на большое количество стандартов, регламентирующих требования к корпусам электронных компонентов, многие фирмы производят элементы в корпусах, не соответствующие международным стандартам. Также бывают ситуации, когда корпус, имеющий стандартные размеры, имеет нестандартное имя.
Часто название кузова состоит из четырех цифр, которые отражают его длину и ширину. Но в одних стандартах эти параметры задаются в дюймах, а в других – в миллиметрах. Например, название корпуса 0805 получается так: 0805 = длина = ширина (0,08 х 0,05) дюймов, а корпус 5845 имеет размеры (5,8 х 4,5) мм: Корпуса с одним и тем же названием могут иметь разную высоту, разный контакт накладки и выполнены из разных материалов, но рассчитаны на установку на стандартную монтажную площадку. Ниже приведены размеры в миллиметрах наиболее популярных типов ограждений.

* В зависимости от технологий, которыми владеет фирма, различаются и нормированные отклонения по основным размерам. Наиболее распространены допуски: ±0,05 мм — для корпусов длиной до 1 мм, например 0402; ± 0,1 мм — до 2 мм, например, СОД-323; ± 0,2 мм — до 5 мм; ± 0,5 мм — свыше 5 мм. Небольшие отличия в размерах у разных фирм из-за разной степени точности в дюймах до мм, а также указания только мин., макс. или номинального размера.

** Одноименные ящики могут иметь разную высоту. Это обусловлено: для конденсаторов — значением емкости и рабочего напряжения, для резисторов — рассеиваемой мощностью и т.д.

Сквозная нумерация наиболее популярных SMD корпусов.

Резисторы.
Кодовая маркировка фирмы PHILIPS.

Philips кодирует резисторы в соответствии с общепринятыми стандартами, т.е. первые две или три цифры обозначают номинал в омах, а последняя — количество нулей (множитель). В зависимости от точности резистора номинал кодируется 3 или 4 символами. Отличия от стандартной кодировки могут быть в трактовке цифр 7, 8 и 9в последнем символе.
Буква R играет роль десятичной точки или, если стоит в конце, обозначает диапазон. Одиночный «0» указывает на резистор с нулевым сопротивлением (ноль — Ом).

Таким образом, если на резисторе вы видите код 107 — это не 10 с семью нулями (100 МОм), а всего 0,1 Ом.

Резисторы.
Кодовая маркировка фирмы BOURNS.

Маркировка 3 цифры.
Первые две цифры обозначают значения в омах, последняя — количество нулей. Распространяется на резисторы серии Е-24 с допусками 1 и 5% и типоразмерами 0603, 0805 и 1206.

Маркировка 4 цифры.
Первые три цифры обозначают значения в омах, последние — количество нулей. Распространяется на резисторы из серии Е96, с допуском 1%, типоразмеров 0805 и 1206. Буква R играет роль десятичной запятой.

Трехзначная маркировка.
Первые два символа — цифры, обозначающие значение сопротивления в Ом, взятое из таблицы ниже, последний символ — буква, обозначающая значение множителя:
С = 0,01;
Р = 0,1;
А = 1;
Б = 10;
С = 100;
Д = 1000;
Е = 10 000;
Ф = 100 000.
Применяется к резисторам серии Е-96, с допуском 1%, типоразмера 0603.

Перемычки и резисторы с «нулевым» сопротивлением.

Многие фирмы выпускают специальные провода Jumper Wire с нормированным сопротивлением и диаметром (0,6 мм, 0,8 мм) и резисторы с «нулевым» сопротивлением в виде плавких вставок или перемычек.
Резисторы изготавливаются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip).
Реальные значения сопротивления таких резисторов лежат в пределах единиц или десятков миллиметров (~0,005…0,05 Ом). В цилиндрических корпусах маркировка выполняется черным кольцом посередине, в корпусах для поверхностного монтажа (0603, 0805, 1206. ..) маркировка обычно отсутствует или наносится код «000» (возможно «0») .

Маркировка SMD резисторов.

Резисторы SMD типоразмера 0402 не маркируются, резисторы других типоразмеров маркируются по-разному в зависимости от типоразмера и допуска.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для определения сопротивления резистора в Омах. При необходимости к значащим цифрам добавляется буква R для обозначения десятичной точки. Например, маркировка 513 означает, что резистор 51х103 Ом = 51 кОм.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя указывает показатель степени по основанию 10 для установки номинала резистора в Омах. Буква R также используется для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х101 Ом = 7,5 КОм.

Резисторы с допуском 1% типоразмера 0603 маркируются с использованием следующей таблицы EIA-96 двумя цифрами и одной буквой. Цифры задают код, по которому из таблицы определяется мантисса, а буква — показатель степени по основанию 10 для определения резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.

Маркировка керамических SMD конденсаторов
Маркировка керамических SMD конденсаторов.

Конденсаторы изготавливаются с различными видами диэлектриков: NP0, X7R, Z5U и Y5V…. Диэлектрик NP0 (COG) имеет низкую диэлектрическую проницаемость, но хорошую температурную стабильность (ТКЕ близок к нулю). Большие SMD-конденсаторы, изготовленные с использованием этого диэлектрика, являются самыми дорогими. Диэлектрик X7R имеет более высокую диэлектрическую проницаемость, но меньшую термическую стабильность. Диэлектрики З5У и Ж5В имеют очень высокую диэлектрическую проницаемость, что позволяет изготавливать конденсаторы с большим значением емкости, но со значительным разбросом параметров. Конденсаторы поверхностного монтажа с диэлектриками Х7Р и З5У применяются в схемах общего назначения.

В общем случае высокопроницаемые керамические конденсаторы на основе диэлектрика обозначаются согласно EIA тремя символами, первые два из которых указывают на нижний и верхний пределы рабочего диапазона температур, а третий указывает на допустимое изменение емкости в этом диапазоне . Расшифровка кодовых символов приведена в таблице.

Маркировка электролитического конденсатора SMD

Емкость и рабочее напряжение электролитического конденсатора SMD часто указывают их прямой записью, например 10 6В — 10мкФ 6В. Иногда вместо этого используется код, который обычно состоит из буквы и 3 цифр. Первая буква обозначает рабочее напряжение в соответствии с таблицей слева, а 3 цифры (2 цифры и множитель) — емкость в пФ. Полоса указывает на выход положительной полярности.
Например, маркировка А475 обозначает конденсатор емкостью 4,7мкФ с рабочим напряжением 10В.

Маркировка танталовых SMD-конденсаторов.
Маркировка танталовых конденсаторов типоразмеров А и В состоит из буквенного кода номинального напряжения в соответствии со следующей таблицей:
За ним следует трехзначный код номинальной емкости в пФ, в котором последняя цифра указывает количество нулей в рейтинге. Например, маркировка Е105 обозначает конденсатор емкостью 1 000 000 пФ = 1,0 мкФ с рабочим напряжением 25В.

Из-за небольшого размера конденсаторы SMD маркируются символами и цифрами. В зависимости от типа конденсатора (танталовый, электролитический, керамический и др.) маркировка осуществляется различными способами.

Маркировка керамического конденсатора SMD

Код таких конденсаторов состоит из 2-х или 3-х символов и цифр. Первый символ (если есть) говорит о производителе

(Пример К — Кемет), второй — богомол, а цифра — показатель степени емкости в пикоФарадах.

Пример

S3  Это керамический конденсатор SMD емкостью 4,7×10 3 пФ

Конденсаторы

Символ	Богомол	Символ	Богомол	Символ	Богомол	Символ	Богомол
А	1,0	Дж	2. 2	С	4,7	и	2,5
Б	1.1	К	2.4	Т	5.1	б	3,5
С	1.2	л	2,7	У	5,6	д	4,0
Д	1,3	М	3,0	В	6.2	и	4,5
Е	1,5	Н	3.3	Вт	6,8	ф	5,0
Ф	1,6	Р	3,6	х	7,5	м	6,0
Г	1,8	Q	3,9	Д	8.2	п	7,0
Н	2,0	Р	4.3	З	9. 1	т	8,0

могут иметь различные типы диэлектриков:

Диэлектрик NP0 или C0G имеет низкую диэлектрическую проницаемость и хорошую температурную стабильность. Диэлектрики З5У и Ж5В имеют высокую диэлектрическую проницаемость, при которой достигается большая емкость конденсаторов и больший разброс параметров. X7R и Z5U широко используются в схемах общего назначения.

Диэлектрики обозначаются тремя символами, первые два — температурные пределы, а третий — изменение емкости в % в заданном диапазоне температур.

Z5U — точность +22, -56% в диапазоне температур от -55 o C до -125 o C до

Диапазон температур				Изменение емкости
Первый символ	нижний предел	Второй символ	Верхний предел	Третий символ	Точность
Х	+10 o С	2	+45 o С	А	1,0%
Д	-30 o С	4	+65 o С	Б	1,5%
З	-55 o С	5	+85 o С	С	2,2%
		6	+105 o С	Д	3,3%
		7	+125 o С	Е	4,7%
		8	+150 o С	Ф	7,5%
		9	+200 o С	Р	10%
				Р	15%
				С	22%
				Т	+22%,-33%
				У	+22%,-56%
				В	+22%,-82%

Маркировка электролитических конденсаторов SMD

Для маркировки таких конденсаторов также используется условно-цифровая маркировка, в которую добавляется рабочее напряжение. Наклон состоит из 1-го символа и 3-х цифр. Символ означает рабочее напряжение

A475 A — рабочее напряжение, 47-значный, 5-мантис.

A475 = 47×10 5 пФ = 4,7×10 6 пФ = 4,7 мФ 10В.

• е-2,5В;
• Г-4Б;
• ДЖ-6.3Б;
• А-10Б;
• С-16Б;
• Д-20Б;
• Э-25Б;
• В-35Б;
• Н-50Б.

Существует также еще одна этикетка, используемая такими известными компаниями, как Panasonic, Hitach и другими. Кодирование осуществляется тремя основными методами кодирования.

Первый способ:

Маркировка осуществляется с помощью 3 символов, первый — рабочее напряжение, второй — значение емкости и третий — множитель. Если указаны только два символа, это означает, что рабочее напряжение не указано (3-й символ).

Код	Емкость	Напряжение	Код	Емкость	Напряжение
А6	1. 0	16/35	ЭС6	4,7	25
А7	10	4	EW5	0,68	25
АА7	10	10	GA7	10	4
АЕ7	15	10	ГЭ7	15	4
AJ6	2,2	10	Gj7	22	4
АДЖ7	22	10	GN7	33	4
АН6	3,3	10	ГС6	4,7	4
АН7	33	10	ГС7	47	4
АС6	4,7	10	ГВ6	6,8	4
AW6	6,8	10	GW7	68	4
СА7	10	16	Дж6	2,2	6. 3/7/20
СЕ7	15	16	Дже7	15	6.3/7
CJ6	4,7	10	ГВ6	6,8	4
CN6	3,3	16	Jn6	3,3	6,3/7
CS6	4,7	16	Jn7	33	6,3/7
CW6	6,8	16	Js6	4,7	6,3/7
DA6	1,0	10	Js7	47	6,3/7
DA7	10	20	Jw6	6,8	6,3/7
DE6	1,5	20	Н5	0,33	35
DJ6	2,2	20	Н6	3,3	4/16
Ду6	3,3	20	С5	0,47	25/35
ДС6	4,7	20	ВА6	1,0	35
DW6	6,8	20	ВЭ6	1,5	35
Е6	1,5	25/10	VJ6	2,2	35
EA6	1,0	25	ВН6	3,3	35
ЕЕ6	1,5	25	ВС5	0,47	35
Эдж6	2,2	25	Vw5	0,68	35
EN6	3,3	25	W5	0,68	20/35

Второй способ:

Маркировка четырьмя знаками (буквами и цифрами), которые обозначают номинальную емкость и рабочее напряжение. Первый знак (буква) означает рабочее напряжение, следующие 2 знака (цифры) означают емкость в пФ, а последний знак (цифра) — количество нулей. Такая маркировка конденсаторов имеет 2 варианта.

В соответствии со стандартами МЭК на практике существует четыре способа кодирования номинальной емкости.

1. Кодировка 3 цифры

Первые две цифры обозначают значение емкости в пикофарадах (пф), последняя — количество нулей. Когда конденсатор имеет емкость менее 10 пФ, последняя цифра может быть «9». При емкостях менее 1,0 пФ первая цифра «0». В качестве десятичной точки используется буква R. Например, код 010 — 1,0 пФ, код 0R5 — 0,5 пФ.

* Иногда последний ноль не указывает.

2. Кодировка в 4 цифры

Возможные варианты кодирования 4-значный номер. Но в этом случае последняя цифра обозначает количество нулей, а первые три обозначают емкость в пикофарадах (пФ).

3. Маркировка емкости в микрофарадах

Вместо запятой можно поставить букву R.

4. Смешанная буквенно-цифровая маркировка емкости, допуска, ТКЕ, рабочего напряжения

В отличие от первых трех параметров, которые маркируются в соответствии со стандартом
ами, рабочее напряжение разных фирм имеет разную буквенно-цифровую маркировку.

• Аналогичные изделия

• — Маркировка тремя цифрами. При этом первые две цифры определяют мантиссу, а последняя — показатель степени по основанию 10, для получения номинала в пикофарадах. Последняя цифра «9» обозначает показатель степени «-1». Если первая цифра «0», то емкость меньше 1 пФ (010 = 1,0 пФ). Маркировка…
• — Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует непосредственно цифрам, напечатанным на корпусе. Статья знакомит с этими стандартами и помогает избежать ошибок при замене компонентов микросхемы. Основа производства современных инструментов…
• — Как правило, кодовая маркировка дросселя содержит номинальную индуктивность и допуск. Номинальное значение индуктивности кодируется цифрами, а допуск – буквами. Первые две цифры обозначают значение в мкГн, а последняя – количество нулей. Затем следует буква, обозначающая допуск. Допуск…

Радиолюбитель, впервые столкнувшийся с появлением SMD конденсатора, недоумевает, как же разобрать все эти «квадратики» и «бочонки», если на некоторых из них нет маркировки, а если есть один, вы не поймете, что это значит. Но вы хотите идти в ногу со временем, а значит, вам еще предстоит разобраться, как определить принадлежность элемента платы, отличить один компонент от другого. Как оказалось, отличия все же есть, и маркировка, хотя и не всегда и не на всех конденсаторах, дает представление о параметрах. Есть, конечно, SMD-компоненты и без опознавательных знаков, но обо всем по порядку. Для начала нужно понять, что это за элемент и какова его задача.

Этот компонент работает следующим образом. На каждую из двух пластин, расположенных внутри, приложены разноименные заряды (различна их полярность), которые стремятся друг к другу по законам физики. Но заряд не может «проникнуть» на противоположную пластину из-за того, что между ними находится диэлектрическая прокладка, и поэтому, не находя выхода и не имея возможности «убежать» с близлежащего противоположного полюса, он накапливается в конденсатор до заполнения его емкости.

Типы конденсаторов

Конденсаторы различаются по типам, их всего три:

• Керамические, пленочные и подобные неполярные не маркируются, но их характеристики легко определяются с помощью мультиметра. Емкость варьируется от 10 пикофарад до 10 микрофарад.
• Электролитические — выполнены в виде алюминиевой бочки, имеют маркировку, с видом напоминающую обычный ввод, но закрепленную на поверхности.
• Тантал — корпус прямоугольный, размеры разные. Цвет выпуска — черный, желтый, оранжевый. Маркируется специальным кодом.

Электролитические компоненты

На таких компонентах SMD обычно маркируются емкость и рабочее напряжение. Например, это может быть 156в, что будет означать, что его характеристики 15 мкФ и напряжение 6 В.

А может быть и совсем другая маркировка, например Д20475. Этот код определяет конденсатор как 4,7 мкФ 20 В. Ниже приведен список буквенных обозначений вместе с их эквивалентом напряжения:

• е — 2,5 В;
• Г — 4 В;
• Дж — 6,3 В;
• А — 10 В;
• С — 16 В;
• Д — 20 В;
• Э — 25 В;
• В — 35 В;
• Г — 50 В.

На полосе, а также на срезе отображается позиция ввода «+».

Керамические компоненты

Маркировка керамических SMD конденсаторов имеет более широкое количество символов, хотя сам их код содержит всего 2-3 символа и цифру. Первый символ, если он есть, указывает производителя, второй — номинальное напряжение конденсатора, а цифра — значение емкости в пкФ.

Например, простейшая маркировка Т4 будет означать, что емкость данного керамического конденсатора составляет 5,1 × 10 в 4-й степени пкФ.

Ниже представлена ​​таблица обозначений номинальных напряжений.

Маркировка танталовых SMD конденсаторов

Такие элементы типоразмера «а» и «б» маркируются буквенным кодом номинального напряжения. Таких букв 8: Г, Дж, А, С, Д, Е, В, Т. Каждая буква соответствует напряжению соответственно — 4, 6,3, 10, 16, 20, 25, 35, 50. За ней следует емкостный код в pcf, состоящий из трех цифр, последняя из которых будет обозначать количество нулей. Например, маркировка Е105 обозначает конденсатор емкостью 1 000 000 пФ = 10 мкФ, а его номинал будет 25 В.

Размеры C, D, E маркируются прямым кодом, как и код электролитических конденсаторов.

Основная сложность заключается в том, что на данный момент, несмотря на наличие общепринятых правил обозначений, некоторые крупные и известные компании вводят собственную систему обозначений и кодов, кардинально отличающуюся от общепринятой. Это сделано для того, чтобы при ремонте производимых ими печатных плат использовались только оригинальные детали и SMD-компоненты.

Обозначение на схемах

Вообще, при ремонте и перепайке современных печатных SMD плат удобнее всего, когда под рукой есть схема, глядя на которую гораздо проще разобраться, что установлено, узнать расположение той или иной детали, потому что конденсатор SMD может ничем не отличаться от того же транзистора. Обозначения этих деталей на схемах остались такими же, какими они были до появления микросхем на рынке, а потому емкость и другие необходимые характеристики также легко найдет радиолюбитель, не сталкивавшийся с SMD-компонентами.

керамические, танталовые, обозначение и расшифровка

Основные сведения о характеристиках конденсаторов, входящих в состав практически всех электронных схем, обычно размещают на их корпусах. В зависимости от размера элемента, производителя, времени изготовления данные, напечатанные на электронном устройстве, постоянно меняются не только по составу, но и по внешнему виду.

По мере уменьшения размера корпуса состав буквенно-цифровых обозначений менялся, кодировался, заменялся цветовым кодированием. Разнообразие внутренних стандартов, используемых производителями радиоэлектронных элементов, требует определенных знаний для правильной интерпретации информации на электронном устройстве.

Содержание

• 1 Зачем нужна маркировка?
• 2 Домашний конденсатор Маркировка
  • 2,1 емкость
  • 2,2 Оценка напряжения
  • 2,3 Дата выпуска
  • 2,4 Место для маркировки
  • 2,5. Цветовая маркировка импортных конденсаторов
• 4 Маркировка smd компонентов
• 5 Вывод

Зачем нужна маркировка?

Маркировка электронных компонентов предназначена для их точной идентификации. Маркировка конденсаторов включает:

• данные о емкости конденсатора — основная характеристика элемента;
• сведения о номинальном напряжении, при котором устройство сохраняет свою работоспособность;
• данные о температурном коэффициенте емкости, характеризующем процесс изменения емкости конденсатора в зависимости от изменения температуры окружающей среды;
• Процент допустимого отклонения емкости от номинального значения, указанного на корпусе;
• дата изготовления.

Для конденсаторов, требующих соблюдения полярности при подключении, обязательно указывать информацию, позволяющую правильно ориентировать элемент в электронной схеме.

Система маркировки конденсаторов, выпускавшихся на заводах, входивших в состав СССР, принципиально отличалась от системы маркировки, использовавшейся в то время иностранными компаниями.

Маркировка отечественных конденсаторов

Для всех постсоветских предприятий характерна достаточно полная маркировка радиоэлементов, допускающая незначительные отличия в обозначениях.

Емкость

Первым и наиболее важным параметром конденсатора является емкость. Поэтому значение этой характеристики стоит первым и кодируется буквенно-цифровым обозначением. Поскольку единицей измерения емкости является фарад, буквенное обозначение содержит либо символ кириллицы «F», либо символ латинского алфавита «F».

Так как фарад является большой величиной, а элементы, используемые в промышленности, имеют гораздо меньшие значения, единицы измерения имеют множество уменьшительных приставок (мили, микро, нано и пико). Для их обозначения также используются буквы греческого алфавита.

• Один миллифарад равен 10 ^-3 1 миллифарад равен 10 FM и обозначается как 1 мФ или 1 мФ.
• Один микрофарад равен 10 ^-6 Микрофарад равен 10 фарадам и обозначается как 1 мкФ или 1Ф.
• 1 нанофарад равен 10 ^-9 1 нанофарад равен 10 нанофарад и обозначается как 1 нФ или 1 нФ.
• 1 пикофарад равен 10 ^-12 фарад и обозначается как 1 пФ или 1 пФ.

Если значение емкости выражается дробным числом, вместо запятой ставится буква, обозначающая размерность единиц. Например, 4n7 должно читаться как 4,7 нанофарад или 4700 пикофарад, а n47 соответствует емкости 0,47 нанофарад или 470 пикофарад.

Если номинал конденсатора не указан, целое значение указывает на то, что емкость указана в пикофарадах, например 1000, а значение, выраженное в десятичных дробях, указывает номинал в микрофарадах, например. 0,01.

Емкость конденсатора, указанная на корпусе, редко соответствует фактической величине и отклоняется от номинальной в определенных пределах. Точное значение емкости, требуемое при производстве конденсаторов, зависит от материалов, используемых для изготовления конденсаторов. Вариация может варьироваться от тысячных долей процента до десятков процентов.

Значение допустимого отклонения емкости указывается на корпусе конденсатора после номинального значения проставлением буквы латинского или русского алфавита. Например, латинская буква J (русская буква I в старом обозначении) указывает на диапазон отклонения 5 % в ту или иную сторону, а буква M (русская буква V) — 20 %.

Такой параметр, как температурный коэффициент емкости, включается в маркировку достаточно редко и наносится в основном на малогабаритные элементы, используемые в электрических схемах времязадающих цепей. Для идентификации используется буквенно-цифровая или цветовая система кодирования.

Также имеется комбинированная буквенно-цифровая и цветовая маркировка. Его варианты настолько разнообразны, что для определения значения этого параметра для каждого конкретного типа конденсатора без ошибок необходимо обращаться к ГОСТам или справочникам по соответствующим радиодеталям.

Номинальное напряжение

Напряжение, при котором конденсатор будет работать в течение установленного срока службы с сохранением своих характеристик, называется номинальным напряжением. Для конденсаторов подходящего размера это напечатано непосредственно на корпусе элемента, где цифры указывают номинальное напряжение, а буквы указывают, в каких единицах оно выражено.

Например, 160 В или 160 В означает, что номинальное напряжение составляет 160 вольт. Высшие напряжения указывают в киловольтах, кВ. На малогабаритных конденсаторах номинальное напряжение кодируется одной из букв латинского алфавита. Например, буква I соответствует номинальному напряжению 1 вольт, а буква Q соответствует 160 вольтам.

Дата выдачи

Согласно «ГОСТ 30668-2000 «Изделия электронные. Маркировка» имеются буквы и цифры, обозначающие год и месяц выпуска.

«4.2.4 При маркировке года и месяца сначала указывают год изготовления (две последние цифры года), затем месяц — двумя цифрами. Если месяц обозначен одной цифрой, ему предшествует ноль. Например : 9509 (1995, сентябрь)

4.2.5 Для изделий, габаритные размеры которых не позволяют указать год и месяц изготовления в соответствии с 4. 2.4, коды, приведенные в таблицах 1 и 2. Коды маркировки, приведенные в таблице 1, должны повторяться каждые 20 лет».

Дата производства конкретного изделия может быть указана не только цифрами, но и буквами. Каждому году соответствует буква латинского алфавита. Месяцы с января по сентябрь обозначаются цифрами от одного до девяти. Месяц октябрь имеет корреляцию с числом ноль. Ноябрь соответствует букве латинского типа N, а декабрь букве D.

Размещение маркировки на корпусе

Маркировка играет важную роль на всех изделиях. Часто он ставится на первую строчку на корпусе и имеет значение вместимости. На этой же линии будет так называемое значение допуска. Если в этой строке нет обеих маркировок, это можно сделать на следующей строке.

По аналогичной системе осуществляется нанесение конденсатов пленочного типа. Расположение элементов должно быть размещено по определенному регламенту, который выпускается ГОСТ или ТУ на элемент индивидуального типа.

Цветовая маркировка отечественных радиоэлементов

При производстве линий с так называемыми автоматическими типами монтажа появилось и цветовое нанесение, и его непосредственное значение во всей системе.

Сегодня наиболее часто используется приложение с четырьмя цветами. В данном случае прибегают к использованию четырех полос. Итак, первая полоска вместе со второй представляют собой значение емкости в так называемых пикофарадах. Третья полоса представляет допустимое отклонение. А четвертая полоса, в свою очередь, представляет напряжение номинального типа.

Вот вам пример, как маркируется тот или иной элемент — емкость — 23*106 пикофарад (24 Ф), допустимое отклонение от номинального — ±5%, номинальное напряжение — 57 В.

Маркировка импортного конденсатора

В настоящее время стандарты, перенятые от МЭК, распространяются не только на зарубежные виды оборудования, но и на отечественные. Эта система предполагает нанесение на корпус изделия маркировки кодового типа, которая состоит из трех прямых цифр.

Две цифры, расположенные в начале, обозначают емкость элемента и в таких единицах, как пикофарад. Цифра, которая стоит третьей по порядку, является количеством нулей. Рассмотрим это на примере 555, что составляет 5 500 000 пикофарад. В том случае, если емкость изделия меньше одного пикофарад, с начала указывается цифра ноль.

Существует также трехзначный тип кодировки. Этот тип применения применяется только к деталям, которые являются высокоточными.

Цветовая маркировка импортных конденсаторов

Обозначение наименований на таком объекте, как конденсатор, имеет тот же принцип производства, что и на резисторах. Первые столбики в двух строках обозначают емкость этого устройства в тех же единицах измерения. Третья полоса имеет обозначение о количестве прямых нулей. Но синей окраски нет вообще, вместо нее используется синий цвет.

Важно знать, что если цвета одинаковые подряд, то желательно реализовать промежутки между ними, чтобы было понятно. Ведь в другом случае эти полосы сольются в одну.
