Выдувающий трансивер MAX485

[Изменить: исправил мой полный пост]

У меня проблема с проектом, над которым я сейчас работаю, и я был бы очень признателен за помощь.

Я создал 10 штук 100W RGB LED модулей, которые обмениваются данными через DMX512. Уже два раза мои микросхемы приемопередатчика MAX485 перегорали на нескольких разных устройствах. Это происходит либо при включении, либо при выключении питания (не могу отличить), но никогда во время работы. Большинство взорванных MAX485 заканчивают тем, что их вход A или B подключен к GND или VCC. Некоторые не замыкаются, а просто перестают получать. В любом случае, проблема, кажется, исходит от стороны чипа RS485 (хотя я не уверен на 100%).

Теперь я открыл MAX485 дешево на Ebay, и я начинаю думать, что они могут быть поддельными или ошибочными. Но я не уверен в этом. Я планирую заменить их настоящими трансиверами SN75176AP, которые я могу заказать в известной компании. (SN75176AP дешевле, чем MAX485, и я слышал также более прочный). Но прежде, чем я это сделаю, я задаюсь вопросом, не упустил ли я какую-то ошибку из своей схемы, которая заставляет их взорваться. Отсюда мой первый вопрос здесь на форуме :-). Ниже приведена схема: (номера деталей могут отличаться от указанных в комментариях)

Все 10 агрегатов питаются от одного и того же трансформатора с реле плавного пуска, которое автоматически замыкается через 10 секунд. Трансформатор представляет собой 28-29 В переменного тока, 40 А (тяжелый) «старомодный» трансформатор. Это приводит к примерно 40 В постоянного тока после выпрямления.

Тогда схема одного блока. Всего их десять, все они подключены к одному и тому же трансформатору.

Питание: LM2596 — это импульсный регулятор, который может выдерживать напряжение 40 В на входе

Логика:

Светодиодные драйверы FAN:

Старая ситуация с R18 по-прежнему в однонаправленном режиме D10 и D11 (диоды-ограничители рабочего напряжения 7 В). R18 был основан на этой статье 4.5.2.

Новая желаемая ситуация с вынутыми R18 и двунаправленными диодами-ограничителями 12В (не проверено).

Контроллер DMX выглядит следующим образом: (Vcc идет прямо от 5 В, 1 А SMPS настенного типа)

Мои основные проблемы:

• C1-C9 — это конденсаторы емкостью 9×1 мФ. Поскольку их 9, у них очень низкая СОЭ. В сочетании с 20 м проводки, идущей к этим модулям, как насчет индуктивности. Может ли это создать импульс, разрушающий мои MAX485? Даже с D1 и мягким стартом на месте?
• Моя теория на данный момент заключается в том, что (поддельные?) Ebay MAX485 не могут обрабатывать сигнал RS485, присутствующий на линии, пока он не запитан. Иногда мой контроллер DMX включен, а трансформатор выключен. Это не должно быть проблемой в соответствии с таблицей, но если они являются поддельными, это может быть?
• Если я опущу R18 (ранее R2, R3 — извините за другую нумерацию), как насчет больших токов через мою линию GNX GND, поскольку в этой ситуации есть 10 таких блоков с заземлением, подключенными друг к другу. Может быть, мне нужен ОДИН мостовой выпрямитель рядом с моим трансформатором, и вынуть те из блоков? Но мне нужен мост 40А — если он не нужен, я бы предпочел оставить все как есть.
• И Чаще всего: Видите ли вы причину, по которой MAX485 может взорваться?

(Это рабочий прототип. Так что, кроме взрыва MAX485 время от времени, все работает. Кроме того, связь по DMX. Мой вопрос действительно сосредоточен на том, почему взорван MAX485. Если нет реальной причины, я бы хотел думать, что это потому, что они фальшивые Ebay, и попробовать реальные SN75176AP. Внесение больших изменений на этом этапе разработки потребует много работы, так как модули уже готовы и готовы к использованию. Поэтому я хотел бы предотвратить большие изменения, так как насколько это возможно.)

Спасибо большое за вашу помощь. Также тем, кто уже комментирует и отвечает. Большой!

кленовый

Ничто не прыгает на меня сразу после полной схемы. Шина правильно подключена и не работает. Нет пути для 12V, чтобы добраться до автобуса или тому подобное. Чтобы ответить на ваши вопросы:

• Я думаю, что виновником является неудачное сочетание выбранной схемы питания, этих GND-резисторов и ограничителей. Множество выпрямителей и длинные линии электропередач создавали общую разницу в режиме, резисторы позволяли этой разности становиться отрицательной, а ограничители замыкали шину на землю.

• В правильно заземленной системе не должно быть больших токов заземления. Как упомянуто в первом комментарии @Dan, стандарт DMX рекомендует заземлять линию GND в блоке контроллера и изолировать во всех приемниках. Наличие одного трансформатора и нескольких выпрямителей — неправильная вещь для этого. В идеале, каждый блок должен питаться от собственного источника питания, а заземление сделает все остальное. Если это невозможно, то иметь контроллер на своем источнике питания, безусловно, хуже, чем иметь один большой источник питания для всего. 40A SMPS не намного дороже, чем эта настенная бородавка. У вас может даже быть старый ATX PCU.

• Двунаправленные подавители не будут шунтировать шину, если общий режим будет отрицательным, но при этом защищать ее от высоких пиков.

ОБНОВИТЬ

Также, если вы посмотрите на начало таблицы данных MAX485 , есть список доступных новых трансиверов. Некоторые из них имеют защиту от электростатического разряда, встроенную систему защиты от сбоев и нагрузку всего на 1/4 единицы.

Вы упомянули, что наличие напряжения на шине при отключенном Vcc не является проблемой в соответствии с таблицей данных. Я не мог найти эту информацию в таблице. Не могли бы вы указать на это? Потому что по моему опыту очень немногие чипы в целом могут выдержать это условие. Защитные диоды на входах запускают подачу напряжения на силовые шины, микросхема входит в это состояние с прерывистым питанием и, как правило, перегорает.

ОБНОВЛЕНИЕ 2

Иметь отдельных ревнителей; будет ли это означать другую микросхему драйвера RS485 или просто не подключать GND? Последний вариант для меня?

«На землю или не на землю?» битва бушует в интернете целую вечность. Стандарт RS-485 требует общего заземления сети. Фактически, он особенно рекомендует те резисторы 100 Ом, которые вы имели в оригинальной схеме. Однако имейте в виду, что это также предполагает заземление и изолированное питание на каждом узле. Стандарт DMX требует провод «общего сигнала». Но он рекомендует заземлять этот провод только на передатчике и изолировать приемники.

В вашем случае есть две проблемы. Во-первых, для чипа MAX485 заземление сети и заземление цепи совпадают. Во-вторых, ваши светодиодные модули являются мощными устройствами, расположенными в другом месте, скорее всего, далеко от контроллера. Вы хотите их обосновать. Кроме того, с радиаторами и деталями, смонтированными на корпусе, вероятность того, что GND модуля LED соприкоснется с местным заземлением, достаточно высока.

На вашем месте я бы сделал следующее (рассмотрите только это ИМХО, у кого-то могут быть лучшие идеи)

• Избавьтесь от распределения мощности переменного тока. Одна только EMI — достаточно веская причина для этого, не говоря уже о проблемах с общим режимом, который она создает. Выпрямите и переместите половину электролитов в основной источник питания, однако оставьте хотя бы один из них в модулях. Распределить 40VDC.

• Добавьте понижающий преобразователь (аналогично светодиодным модулям) к контроллеру DMX и подключите его к той же распределительной линии. При желании вы можете сохранить настенную бородавку, но в любом случае направить линию питания к контроллеру, с единственной целью подключения к заземлению.

С распределением мощности позаботился, я вижу два варианта проводки для самой сети. Предпочтительный более дорогой.

• Замените приемопередатчики MAX485 на изолированные MAX1480A или MAX1490A, которые включают в себя как трансформатор, так и драйвер трансформатора. Есть также микросхемы с драйвером только для использования с маленьким внешним трансформатором.

• Подключайте только витую пару. Если вы заметили потерю производительности в шумной среде, вы можете подключить экран STP (или неиспользуемые пары UTP) в соответствии с таблицей данных.

• Обратите внимание, что в этом случае общий сигнал является плавающим, общий источник питания заземляется только на контроллере. Контакт заземления со шасси светодиодного модуля не должен быть проблемой для линии электропередачи, если нет большого потенциала напряжения.

• Сетевая проводка практически не зависит от источника питания, поэтому возможно даже сочетание центрального распределения и отдельных источников питания.

Второй вариант использует ваши существующие трансиверы, поэтому он дешевле.

• Используйте отрицательную линию питания в качестве общего сигнала. Это чтобы избежать контуров заземления. Важно: это также означает, что вы не можете распределять питание напрямую от источника питания, линия электропередачи должна соответствовать топологии шины.

• Следите за тем, чтобы линии электропередач не соприкасались с шасси. Подключите заземление цепи к корпусу с помощью защитных резисторов. Заземление любого или всех узлов безопасно.

• Используйте двунаправленный TVS с низкой емкостью .

Наконец, вот проводка для отдельных изолированных источников питания. Обратите внимание, что общий сигнал заземления снова подключен через RG45, однако он изолирован от заземления.

отзывы, фото и характеристики на Aredi.ru

Мы доставляем посылки в г. Калининград и отправляем по всей России

• 1

  Товар доставляется от продавца до нашего склада в Польше. Трекинг-номер не предоставляется.

• 2
  После того как товар пришел к нам на склад, мы организовываем доставку в г. Калининград.

• 3

  Заказ отправляется курьерской службой EMS или Почтой России. Уведомление с трек-номером вы получите по смс и на электронный адрес.

!

Ориентировочную стоимость доставки по России менеджер выставит после оформления заказа.

Гарантии и возврат

Гарантии
Мы работаем по договору оферты, который является юридической гарантией того, что мы выполним свои обязательства.

Возврат товара
Если товар не подошел вам, или не соответсвует описанию, вы можете вернуть его, оплатив стоимость обратной пересылки.

• У вас остаются все квитанции об оплате, которые являются подтверждением заключения сделки.
• Мы выкупаем товар только с проверенных сайтов и у проверенных продавцов, которые полностью отвечают за доставку товара.
• Мы даем реальные трекинг-номера пересылки товара по России и предоставляем все необходимые документы по запросу.
• 5 лет успешной работы и тысячи довольных клиентов.

Техническое описание MAX485 — маломощные трансиверы RS-485 / RS-422 с ограниченной скоростью нарастания

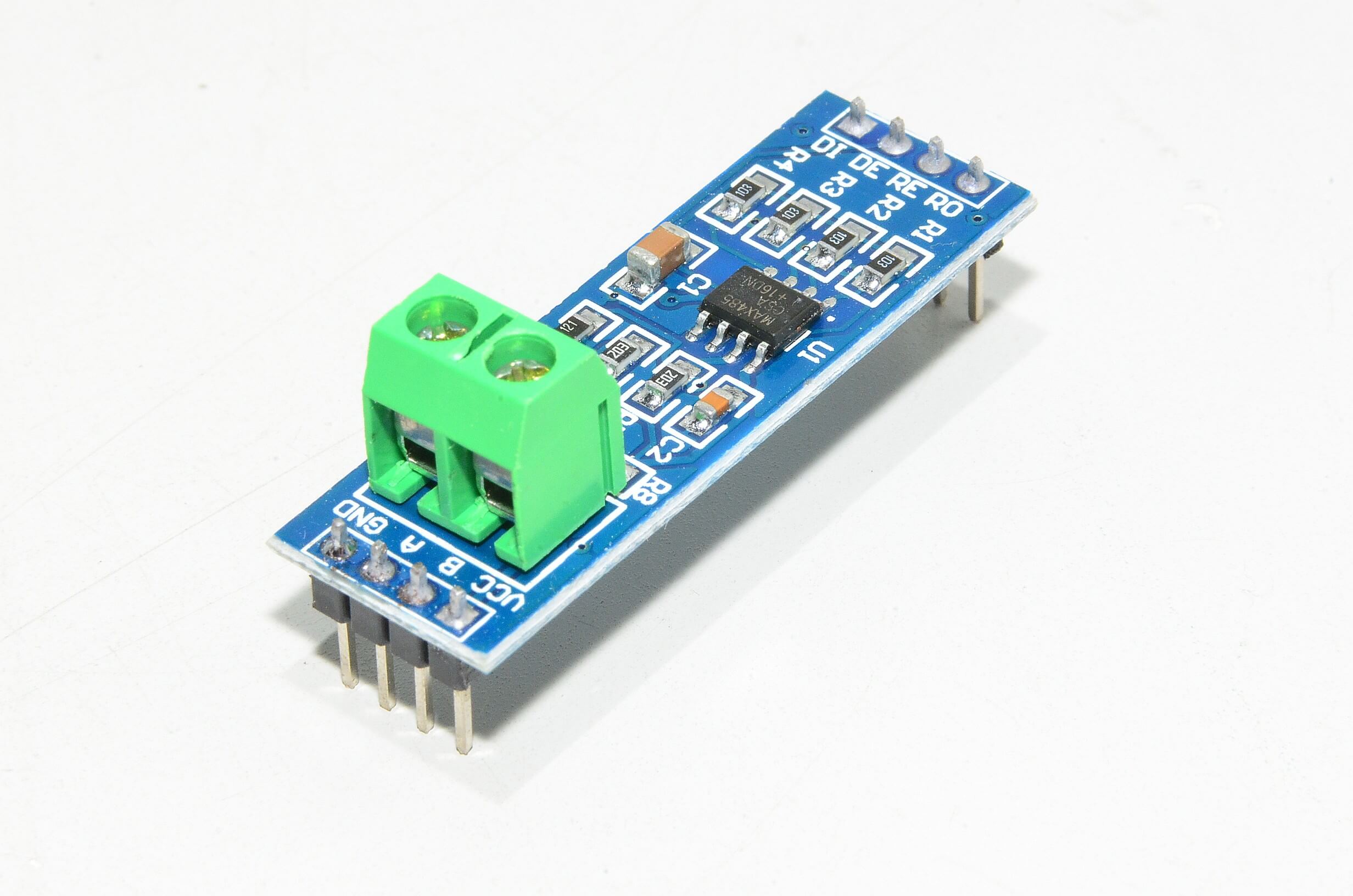

MAX485 Интерфейсный модуль TTL — RS-485

Описание

Интерфейсный модуль MAX485 TTL-RS-485 позволяет микроконтроллерам использовать дифференциальную сигнализацию RS-485 для надежной последовательной связи на большие расстояния.

• MAX485 Интерфейсный модуль TTL — RS-485

• Используйте микросхему интерфейса MAX485
• Использует дифференциальную сигнализацию для защиты от помех
• Дальность до 1200 метров
• Скорость до 2,5 Мбит / с
• Многоточечная поддержка до 32 устройств на одной шине
• Красный светодиод питания
• Работа 5 В

RS-485 обеспечивает надежную последовательную связь на больших расстояниях до 1200 метров (4000 футов) или в электрически зашумленной среде и обычно используется в промышленных условиях.Он поддерживает скорость передачи данных до 2,5 Мбит / с, но с увеличением расстояния максимальная поддерживаемая скорость уменьшается.

Вы можете думать о RS-485 как о RS232 на стероидах. Данные начинаются как типичный последовательный уровень TTL, насколько это касается микроконтроллера, в то время как модуль RS-485 заботится о преобразовании электрических сигналов между TTL и дифференциальной сигнализацией, используемой RS-485.

Многоточечная поддержка нескольких устройств

Существенным преимуществом RS-485 является то, что он поддерживает несколько устройств (до 32) на одном кабеле, обычно называемом «многоточечным».

Это работает, пропуская шину через каждое устройство, где она улавливает сигнал по мере его прохождения, как показано ниже.

Эти устройства обычно настраиваются в конфигурации «ведущий / ведомый» с одним ведущим и одним или несколькими ведомыми устройствами. Поскольку все они используют одну и ту же шину, во избежание конфликта ведомые устройства разговаривают только тогда, когда ведущее устройство запрашивает у них что-либо, например, запрос показания температуры.

Дифференциальная сигнализация

RS-485 использует дифференциальную сигнализацию и требует всего 2 провода и общего заземления.

Дифференциальные сигналы работают, подавая сигнал на 1 провод и инверсию сигнала на другой провод. Это улучшает помехоустойчивость сигналов и способность восстанавливать сигнал на дальнем конце кабеля, поскольку шум имеет тенденцию одинаково распространяться на обе линии и, следовательно, подавляться на приемном конце.

Схема подключения RS-485

Эти две дифференциальные линии передачи данных обозначены как A и B. На модуле они доступны на клеммной колодке с винтовыми зажимами, а также на двух центральных контактах на этом конце модуля.

При соединении модулей между собой проводка прямая, поэтому A на одном конце должен быть подключен к A на другом конце, а B подключается к B.

В идеале провода должны быть скрученными. Использование витой пары становится все более важным при длительных пробегах или при сильном электрическом шуме. Для простого тестирования макета или других небольших тиражей в этом нет необходимости. Необходимо общее заземление, но оно часто может быть обеспечено заземлением на каждом конце для более коротких участков.Сетевой кабель часто используется для подключения RS-485, поскольку он обеспечивает витую пару, а также может обеспечивать заземляющий провод.

Подтягивающие резисторы

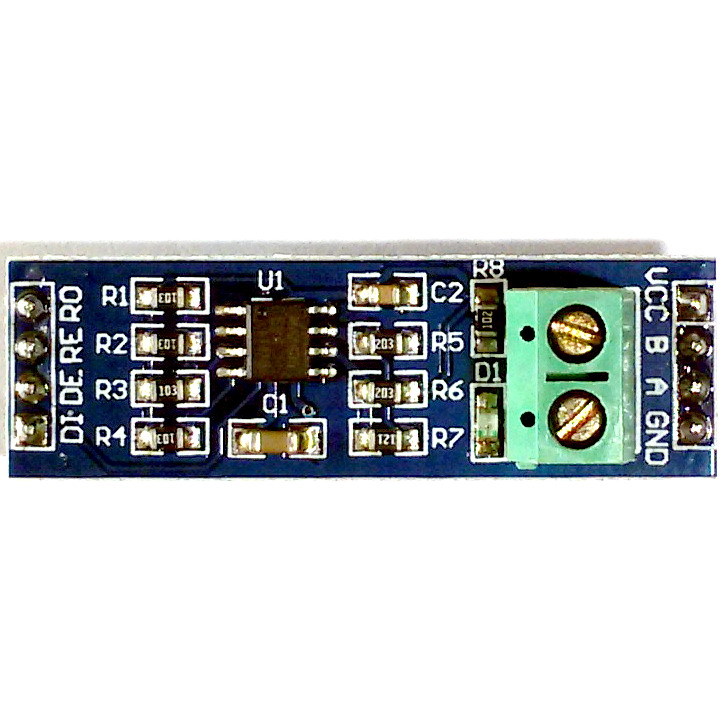

Модуль обеспечивает четыре подтягивающих резистора 10 кОм на линиях передачи данных.

На дифференциальных линиях A / B установлено два резистора 20 кОм. Они переводят линии в известное состояние, когда данные не передаются.

Наконец, есть единственный резистор на 120 Ом (R7). Этот резистор устанавливается между дифференциальными линиями A / B на каждом конце кабеля для предотвращения отражений.При использовании в многоточечной конфигурации модули на двух концах линии должны сохранять эти резисторы. В модулях в середине линии эти резисторы должны быть удалены, чтобы предотвратить чрезмерную нагрузку на линии, как показано на рисунке выше. Это требование часто можно игнорировать, когда количество устройств невелико.

Соединения модулей

Модуль имеет два 4-контактных разъема на сборке. Разъемы разнесены на 1.6 ″ друг от друга, поэтому при использовании с беспаечными макетами необходимо соединить два разных макета.

Заголовок 1 x 4 (сторона данных)

• RO = Выход приемника. Подключается к последовательному контакту RX на микроконтроллере
• RE = Приемник включен. Активный НИЗКИЙ. Подключается к цифровому выходу микроконтроллера. Установите НИЗКИЙ, чтобы включить приемник, ВЫСОКИЙ, чтобы включить драйвер
• DE = Драйвер включен. Активный ВЫСОКИЙ. Обычно перемычка к контакту RE.
• DI = Ввод драйвера. Подключается к последовательному контакту TX на микроконтроллере

Заголовок 1 x 4 (сторона вывода)

• VCC = 5 В
• B = Перевернутая линия данных «B».Общий с B
• A = Данные «A» неинвертированная линия. Подключается к A на дальнем конце модуля
• GND = Земля

Винтовой клеммный блок 1 x 2 (выходная сторона)

• B = Перевернутая линия данных «B». Подключается к B на дальнем конце модуля
• A = Неинвертированная линия данных «A». Подключается к A на дальнем конце модуля

РЕЗУЛЬТАТЫ НАШИХ ОЦЕНКИ:

Вам понадобится RS-485 на обоих концах, поэтому обычно вам понадобятся два из этих модулей для реализации базовой связи, если вы не пытаетесь взаимодействовать с устройством, в котором уже реализован RS-485.

При работе с этими устройствами имейте в виду, что они в основном просто переводчики уровней. С точки зрения микроконтроллеров, функциональность такая же, как если бы два последовательных порта RS232 были подключены для связи между устройствами. Если возникают трудности с использованием устройств, их часто можно временно удалить из настройки, чтобы проверить, связана ли проблема с RS-485 или чем-то более простым в настройке. Если они удалены из установки, линии RX / TX между микроконтроллерами должны быть пересечены i.е. TX1 — RX2 и RX1 — TX2.

Основная сложность при работе с этими устройствами — убедиться, что линии DE / RE поддерживаются в правильном состоянии, поскольку данные передаются назад и вперед между ведущими и ведомыми устройствами. На это время может влиять используемая скорость передачи данных. Если вы получаете мусор, это обычно первое место, куда нужно обратить внимание.

Приведенные ниже программы создают как ведущее устройство, так и ведомое устройство. Для этой настройки вам понадобятся два Arduinos любого типа (или другие микроконтроллеры) и два модуля RS-485.Вы загрузите программное обеспечение Master на одно устройство и программное обеспечение Slave на второе устройство. Программы используют библиотеку SoftSerial для связи, чтобы оставить аппаратный последовательный порт доступным для мониторинга данных в окнах Serial Monitor двух Arduinos. Если вы используете версию платы с несколькими аппаратными последовательными портами, вы можете использовать один из них, если хотите, но рекомендуется сначала настроить и запустить, как показано, а затем приступить к созданию модов.

Оба устройства используют одни и те же контакты для программного последовательного порта. Подключите Arduino к модулю RS-485 следующим образом на обоих устройствах

• Контакт 10 (RX) подключается к RO
• Контакт 11 (TX) подключается к DI
• Контакт 3 (CTRL) подключается к RE и DE.
• 5V подключается к VCC
• Gnd подключается к Gnd

Подключите линии данных A к A и B к B между модулями RS-485. Для выполнения этих подключений можно использовать либо клеммную колодку, либо контакты заголовка.

Главное устройство позволяет вам вводить любой символ в верхней части окна Serial Monitor, и после того, как вы нажмете клавишу ввода, оно отправит этот символ на подчиненное устройство. Когда ведомое устройство получает символ, оно отправляет полученное в собственное окно последовательного монитора, а также выводит его обратно на главное устройство. Как только ведущее устройство получит символ обратно от ведомого, оно распечатает его в собственном окне Serial Monitor. Обычно, если вы набираете «а» и нажимаете ENTER в верхнем окне главного устройства и видите, что в нижнем окне появляется «а», команда совершила полный цикл туда и обратно.

Обратите внимание, что если вы хотите использовать окно последовательного монитора как на главном, так и на подчиненном устройстве одновременно или запрограммировать оба Arduinos без перемещения USB-кабелей и сброса COM-портов и типов Arduino, вам необходимо создать два экземпляра Arduino IDE.

Для этого вам просто нужно дважды открыть среду IDE из меню «Пуск» (или там, где вы обычно открываете ее). Вы не можете просто открыть второе окно из существующей IDE. После того, как у вас будут запущены две отдельные IDE, откройте программное обеспечение Master в одной и программное обеспечение Slave во втором.Настройте как COM-порт, так и тип Arduino, который вы используете в каждом окне. Конечно, вам также понадобятся два USB-кабеля для одновременного подключения обеих Arduinos к вашему ПК.

Master RS-485

 / *
 * Программное обеспечение RS485 Master
 * Упражнение с модулем MAX485. Этот код работает на первом (главном) устройстве.
 * Используйте программное обеспечение RS485_Slave_Test для второго (ведомого) устройства
 * Здесь используется библиотека SoftSerial.h, которая поставляется с Arduino IDE.
 * Контакты, используемые для программного последовательного порта, довольно произвольны и могут быть изменены.
 * по мере необходимости. Просто измените их определение ниже.
 * /
#include < SoftwareSerial  .h>
const int SSERIAL_RX_PIN = 10; // Пин Soft Serial Receive
const int SSERIAL_TX_PIN = 11; // Вывод программной последовательной передачи
const int SSERIAL_CTRL_PIN = 3; // Управление направлением RS485
const int LED_PIN = 13;
const int RS485_TRANSMIT = ВЫСОКИЙ;
const int RS485_RECEIVE = LOW;

// Создаем объект Soft Serial Port и определяем контакты для использования
  SoftwareSerial  RS485Serial (SSERIAL_RX_PIN, SSERIAL_TX_PIN); // RX, TX

int byteReceived;
// ================================================ ===============================
// Инициализация
// ================================================ ===============================
установка void ()
{
  Серийный .begin (9600); // Запускаем встроенный последовательный порт
  Серийный номер  .println («Ведущее устройство»);
  Serial  .println («Введите в верхнем окне, нажмите ENTER»);

 pinMode (LED_PIN, ВЫХОД); // Настраиваем любые выходные контакты
 pinMode (SSERIAL_CTRL_PIN, ВЫХОД);

 digitalWrite (SSERIAL_CTRL_PIN, RS485_RECEIVE); // Переводим RS485 в режим приема

 RS485Serial. begin (9600); // Запускаем программный последовательный порт RS485
}
// ================================================ ===============================
//  Основной
// ================================================ ===============================
пустой цикл ()
{
 if ( серийный .available ()) // В Serial Monitor введен символ (байт)
 {
 byteReceived =  Серийный  .read (); // Читаем байт
 digitalWrite (SSERIAL_CTRL_PIN, RS485_TRANSMIT); // Переводим RS485 в режим передачи
 RS485Serial.write (полученный байтом); // Отправляем байт удаленному Arduino
 задержка (1); // Ждем, прежде чем вернуться в режим приема
 digitalWrite (SSERIAL_CTRL_PIN, RS485_RECEIVE); // Вернуть RS485 в режим приема
 }

 если (RS485Serial.available ()) // Данные от Slave доступны
 {
 digitalWrite (LED_PIN, HIGH); // Показываем активность светодиода
 byteReceived = RS485Serial.read (); // Чтение полученного байта
  Серийный  .write (byteReceived); // Показать на последовательном мониторе
 задержка (10);
 digitalWrite (LED_PIN, LOW); // Снова выключить светодиод
 }
}


Программное обеспечение ведомого устройства RS-485

 / *
 * Программное обеспечение RS485 Slave
 * Упражнение с модулем MAX485. Этот код работает на втором (ведомом) устройстве.
 * Используйте программное обеспечение RS485_Master_Test для первого (главного) устройства
 * Здесь используется библиотека SoftSerial.h, которая поставляется с Arduino IDE.
 * Контакты, используемые для программного последовательного порта, довольно произвольны и могут быть изменены.
 * по мере необходимости. Просто измените их определение ниже.
 * /
#include < SoftwareSerial  .h>

const int SSERIAL_RX_PIN = 10; // Пин Soft Serial Receive
const int SSERIAL_TX_PIN = 11; // Вывод программной последовательной передачи
const int SSERIAL_CTRL_PIN = 3; // Управление направлением RS485
const int LED_PIN = 13;
const int RS485_TRANSMIT = ВЫСОКИЙ;
const int RS485_RECEIVE = LOW;

// Создаем объект Soft Serial Port и определяем контакты для использования
  SoftwareSerial  RS485Serial (SSERIAL_RX_PIN, SSERIAL_TX_PIN);

int byteReceived;
int byteSent;
// ================================================ ===============================
// Инициализация
// ================================================ ===============================
установка void ()
{
  Серийный . begin (9600); // Запускаем встроенный аппаратный последовательный порт
  Серийный номер  .println («Ведомое устройство»);

 pinMode (LED_PIN, ВЫХОД); // Настраиваем любые выходные контакты
 pinMode (SSERIAL_CTRL_PIN, ВЫХОД);

 digitalWrite (SSERIAL_CTRL_PIN, RS485_RECEIVE); // Переводим RS485 в режим приема

 RS485Serial.begin (9600); // Запускаем программный последовательный порт RS485
}
// ================================================ ===============================
//  Основной
// ================================================ ===============================
пустой цикл ()
{
 // Следим за данными, поступающими через программный последовательный порт.Если найден, отправьте копию в
 // аппаратный порт для отображения на локальном последовательном терминале, а также вывод копии обратно
 // программный последовательный порт к главному устройству
 if (RS485Serial.available ()) // Если данные пришли от Мастера
 {
 byteSent = RS485Serial.read (); // Читаем байт
  Серийный  . write (byteSent); // Показать в локальном окне Serial Monitor
 digitalWrite (LED_PIN, HIGH); // Показываем активность светодиода
 задержка (10);

 digitalWrite (SSERIAL_CTRL_PIN, RS485_TRANSMIT); // Переводим RS485 в режим передачи
 RS485 Последовательный.написать (byteSent); // Отправляем байт обратно Мастеру
 задержка (1); // Ждем, прежде чем вернуться в режим приема
 digitalWrite (SSERIAL_CTRL_PIN, RS485_RECEIVE); // Вернуть RS485 в режим приема
 digitalWrite (LED_PIN, LOW); // Снова выключить светодиод
 }
}


ДО ОТГРУЗКИ ЭТИ МОДУЛИ ЯВЛЯЮТСЯ:

• Образцы проверены и протестированы при поступлении партии

Примечания:

1. Обратите внимание, что из-за длины модуля при использовании с макетной платой вам потребуется охватить две секции макета.
2. Для более простого в использовании и более функционального решения с автоматическим управлением направлением ознакомьтесь с интерфейсным модулем SCM TTL для RS-485 ниже

Технические характеристики

Эксплуатационные характеристики
V куб. см	Диапазон	от 4,75 до 5,25 В
I макс		5 мА (типичное измерение)
Размеры	Д x Ш (PCB)	45 x 15 мм (1.8 x 0,6 ″)
Листы данных		MAX485
