MBR0520L: Мощный диод Шоттки для поверхностного монтажа с низким прямым падением напряжения

alexxlabРазное
Что такое диод Шоттки MBR0520L. Каковы его основные характеристики. Где применяется MBR0520L. Какие преимущества имеет этот диод. В чем особенности его конструкции. Как выбрать и использовать MBR0520L.

Основные характеристики и параметры диода Шоттки MBR0520L

MBR0520L представляет собой мощный диод Шоттки для поверхностного монтажа производства компании ON Semiconductor. Рассмотрим его ключевые параметры:

  • Максимальное обратное напряжение: 20 В
  • Максимальный прямой ток: 0,5 А
  • Максимальное прямое падение напряжения: 385 мВ при токе 500 мА
  • Корпус: SOD-123
  • Рабочая температура: до 125°C
  • Емкость перехода: 170 пФ при 0 В, 1 МГц

Диод MBR0520L отличается очень низким прямым падением напряжения — всего 0,385 В при токе 500 мА. Это обеспечивает минимальные потери мощности при работе устройства.

Принцип работы и конструктивные особенности MBR0520L

В основе работы диода Шоттки MBR0520L лежит эффект Шоттки, возникающий на границе металл-полупроводник. Какие преимущества дает такая конструкция?


  • Очень малое время обратного восстановления
  • Низкое прямое падение напряжения
  • Высокая эффективность при работе на высоких частотах

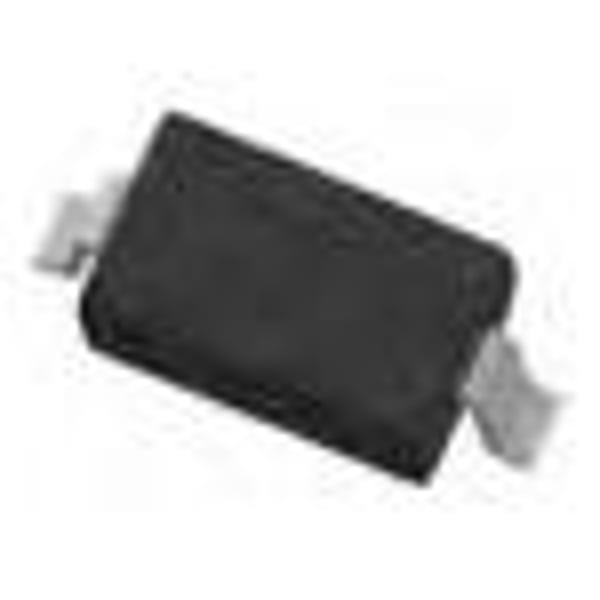

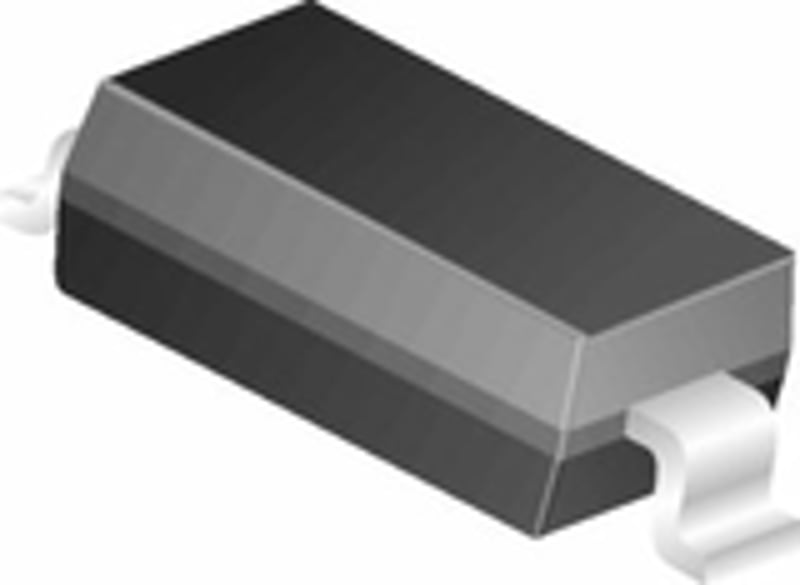

Конструктивно MBR0520L выполнен в компактном корпусе SOD-123 для поверхностного монтажа. Корпус имеет эпоксидное покрытие, обеспечивающее защиту кристалла. Выводы легко поддаются пайке, что упрощает монтаж на печатную плату.

Области применения диода Шоттки MBR0520L

Благодаря своим характеристикам, MBR0520L находит применение во многих областях электроники:

  • Низковольтные источники питания
  • Высокочастотные выпрямители
  • Импульсные преобразователи напряжения
  • Защита от обратной полярности
  • Диоды свободного хода в ШИМ-контроллерах

Диод MBR0520L особенно эффективен в устройствах, где критичны габариты и вес. Его компактный корпус SOD-123 позволяет создавать миниатюрные устройства с высокой плотностью монтажа.

Преимущества использования MBR0520L в электронных схемах

Применение диода Шоттки MBR0520L дает разработчикам ряд существенных преимуществ:

  • Снижение потерь мощности за счет низкого прямого падения напряжения
  • Повышение КПД устройств благодаря высокой эффективности на высоких частотах
  • Уменьшение габаритов и веса конечных изделий
  • Улучшение тепловых характеристик схем
  • Повышение надежности за счет встроенной защиты от перенапряжений

Все это делает MBR0520L отличным выбором для современных высокоэффективных электронных устройств.


Особенности монтажа и эксплуатации диода MBR0520L

При работе с диодом MBR0520L следует учитывать некоторые особенности:

  • Максимальная температура пайки: 260°C в течение 10 секунд
  • Рекомендуется использование низкотемпературных припоев
  • Необходимо соблюдать полярность при монтаже (катод обозначен полосой)
  • Следует избегать механических напряжений на выводах
  • Рекомендуется применение теплоотвода при больших токах

Соблюдение этих рекомендаций обеспечит надежную работу диода в течение длительного срока.

Сравнение MBR0520L с аналогами других производителей

На рынке представлены различные аналоги диода MBR0520L. Как он выглядит на их фоне?

ПараметрMBR0520LSS141N5817
Максимальное обратное напряжение20 В40 В20 В
Максимальный прямой ток0,5 А1 А1 А
Прямое падение напряжения385 мВ550 мВ450 мВ
КорпусSOD-123SMADO-41

Как видим, MBR0520L выигрывает у конкурентов по показателю прямого падения напряжения, что обеспечивает меньшие потери мощности.

Рекомендации по выбору и замене диода MBR0520L

При выборе диода Шоттки для своего устройства обратите внимание на следующие параметры:


  • Максимальное обратное напряжение (должно быть выше, чем в схеме)
  • Максимальный прямой ток (с запасом 20-30% от рабочего)
  • Прямое падение напряжения (чем меньше, тем лучше)
  • Корпус (соответствие посадочному месту на плате)
  • Температурный диапазон (должен соответствовать условиям эксплуатации)

Если требуется замена MBR0520L, можно рассмотреть аналоги: SS14, 1N5817, BAT54. Однако следует внимательно сравнить их характеристики, чтобы обеспечить корректную работу схемы.

Как правильно рассчитать тепловой режим для MBR0520L?

Расчет теплового режима важен для обеспечения надежной работы диода. Выполните следующие шаги:

  1. Определите максимальный рабочий ток через диод
  2. Рассчитайте мощность рассеивания: P = I * Vf, где Vf — прямое падение напряжения
  3. Определите максимальную температуру кристалла (125°C для MBR0520L)
  4. Рассчитайте необходимое тепловое сопротивление: R = (Tmax — Tокр) / P
  5. Подберите подходящий теплоотвод, если необходимо

Правильный расчет теплового режима позволит избежать перегрева и выхода диода из строя.


Какие меры защиты от перенапряжений рекомендуется применять с MBR0520L?

Хотя MBR0520L имеет встроенную защиту от перенапряжений, дополнительные меры не будут лишними:

  • Использование TVS-диодов параллельно MBR0520L
  • Применение варисторов для защиты от импульсных помех
  • Установка RC-снабберов для подавления высокочастотных выбросов
  • Правильный выбор номиналов входных и выходных конденсаторов

Комплексный подход к защите от перенапряжений значительно повысит надежность вашего устройства.


MBR0520L — РАДИОМАГ РКС КОМПОНЕНТЫ

Продукція > Діоди, діодні мости, стабілітрони > Діоди Шотткі > MBR0520L

Код товару: 152144

Виробник:
Діоди, діодні мости, стабілітрони > Діоди Шотткі

товар відсутній, Ви можете зробити запит додавши товар у кошик

Технічний опис MBR0520L

Інші пропозиції MBR0520L за ціною від 3.04 грн до 30.89 грн

MBR0520L Виробник: FAIRCHILD
DIODE SCHOTTKY 20V 0.5A SOD123
 на замовлення 1404 шт
термін постачання 2-3&nbspдні (днів)
67+ 3. 04 грн
MBR0520L Виробник: FAIRCHILD
04+
 на замовлення 66000 шт
термін постачання 14-28&nbspдні (днів)
MBR0520L
Виробник: FAIRCHILD
05+ROHS 1206
 на замовлення 219000 шт
термін постачання 14-28&nbspдні (днів)
MBR0520L Виробник: FAIRCHILD
00+ 1206
 на замовлення 72000 шт
термін постачання 14-28&nbspдні (днів)
MBR0520L Виробник: SMC Diode Solutions
Description: DIODE SCHOTTKY 20V 500MA SOD123
Packaging: Tape & Reel (TR)
Package / Case: SOD-123
Mounting Type: Surface Mount
Speed: Fast Recovery = 200mA (Io)
Technology: Schottky
Capacitance @ Vr, F: 170pF @ 0V, 1MHz
Current — Average Rectified (Io): 500mA
Supplier Device Package: SOD-123
Part Status: Active
Voltage — DC Reverse (Vr) (Max): 20 V
Voltage — Forward (Vf) (Max) @ If: 385 mV @ 500 mA
Current — Reverse Leakage @ Vr: 250 µA @ 20 V
 на замовлення 15000 шт
термін постачання 21-31&nbspдні (днів)
3000+ 7 грн
6000+ 6. 37 грн
15000+ 5.81 грн
MBR0520L Виробник: SMC Diode Solutions
Description: DIODE SCHOTTKY 20V 500MA SOD123
Packaging: Cut Tape (CT)
Package / Case: SOD-123
Mounting Type: Surface Mount
Speed: Fast Recovery = 200mA (Io)
Technology: Schottky
Capacitance @ Vr, F: 170pF @ 0V, 1MHz
Current — Average Rectified (Io):
500mA
Supplier Device Package: SOD-123
Part Status: Active
Voltage — DC Reverse (Vr) (Max): 20 V
Voltage — Forward (Vf) (Max) @ If: 385 mV @ 500 mA
Current — Reverse Leakage @ Vr: 250 µA @ 20 V
 на замовлення 20003 шт
термін постачання 21-31&nbspдні (днів)
3+ 30. 89 грн
10+ 22.81 грн
100+ 14.24 грн
500+ 9.14 грн
1000+ 7.03 грн

Силовой выпрямитель Шоттки для поверхностного монтажа

%PDF-1.4 % 1 0 объект > эндообъект 5 0 объект > эндообъект 2 0 объект > эндообъект 3 0 объект > транслировать BroadVision, Inc.2020-08-25T10:19:08+02:002012-01-12T01:15:49-07:002020-08-25T10:19:08+02:00application/pdf

  • MBR0520LT1 — Power Schottky Power для поверхностного монтажа Выпрямитель
  • ОН Полупроводник
  • Силовой выпрямитель Шоттки использует принцип барьера Шоттки с металлическим барьером, который обеспечивает оптимальное соотношение прямого падения напряжения и обратного тока. Идеально подходят для низковольтного и высокочастотного выпрямления, а также в качестве диодов свободного хода и защиты от полярности при поверхностном монтаже, где компактный размер и вес имеют решающее значение для системы. Этот пакет представляет собой альтернативу безвыводному пакету 34 MELF.
    • Acrobat Distiller 9.0.0 (Windows)uuid:ad4672f4-9d56-4bc7-a048-d4c9073014fcuuid:b29e935b-c2a8-498c-8a68-408d82181e07Распечатать конечный поток эндообъект 4 0 объект > эндообъект 6 0 объект > эндообъект 7 0 объект > эндообъект 8 0 объект > эндообъект 9S+s5Xs}6syMp5`5G*8iMbW7Q?»ENa 0 о/В6 ը>G=D’LvT~~ B+B9|E`M7/)R`»}8Ty q a8Ce*%/5kciLa,EtCٷ. 9#»]׍q?b=j6sO0 qj3″d72Bs»EcO\|}=՗kAp

    MBR0520L: Силовой выпрямитель Шоттки, поверхностный монтаж, 0,5 А, 20 В _ BDTIC 中国领先电子元器件 代理商

    首 页> ON 安森美> 二极管 和 整流器> 肖特基 二极管 及 整流器> MBR0520L

    MBR0520L: Schottky Power Distifier, Surface Mount, 0,5 A, 20 В

    В Schottky Retifier используется принцип Schottky Barrier с металлическим барьером, который обеспечивает оптимальное соотношение прямого падения напряжения и обратного тока.Он идеально подходит для низковольтного, высокочастотного выпрямления или в качестве диодов для защиты от полярности и свободного хода в приложениях для поверхностного монтажа, где компактный размер и вес имеют решающее значение для системы. Этот пакет представляет собой альтернативу безвыводному пакету 34 MELF.0009

    特性
    • Guardring для защиты от стресса
    • Очень низкое напряжение вперед (0,38 В макс @ 0,5 a, 25 C)
    • 125 C ТЕММЕРТА СВЕТА
    • Эпоксид.
    • Упаковка разработана для оптимальной автоматизированной сборки платы. Катодная полоса
    • Масса: 11,7 мг (приблизительно)
    • Корпус: эпоксидная смола, формованная
    • Отделка: все внешние поверхности коррозионностойкие, выводы легко поддаются пайке
    • Вывод и монтажная поверхность Температура для пайки: 260 °C Макс. for 10 Seconds
    • Все пакеты не содержат свинца
    • Префикс SBR8 для автомобильных и других приложений, требующих уникального места и требований к изменению управления; Соответствует стандарту AEC-Q101 и поддерживает PPAP
    封装
    仿真 模型 (4)
    192020777777. 0
    Название документа Идентификатор документа/Размер Ревизия Дата ППИС
    SPICE2 Model MBR0520LT1.SP2 (0.0kB) 0
    SPICE3 Model MBR0520LT1.SP3 (0.0kB) 0
    Модель сабли MBR0520LT1. SIN (0,0KB) 0
    封装 图纸 图纸 (1)
    Документ. 123 2 ВЫХОДНЫЙ 425-04 (64,5KB) G
    数据 表 (1)
    Название документа Document ID Revision.0074
    Schottky Power Rectifier, Surface Mount, 0.5 A, 20 V, SOD-123 Package MBR0520LT1/D (146.0kB) 6
    产品订购型号
    产品状况 Соответствие 封装 MSL* 容器 预算 (1 千 数量 数量 的 单价)
    MBR052022077777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777 без свинца Галоген бесплатно SOD-123 425-04 1 лента и катушка 3000 $ 0,08
    MBR0520LT3G Active 70077 MBR0520LT3G Active77777777777777777777777777777777777777777777777777777777777777777777777777777777777777777777. без свинца Без галогенидов SOD-123 425-04 1 Лента и катушка 10000 0,08 $
    SBR80520LT1G
    7 Aктив. Поддержка PPAP без свинца Галоген бесплатно SOD-123 425-04 1 Tape and Reel 3000 $0.1228 SBR80520LT3G Active AEC Qualified Поддержка PPAP без свинца Галоген бесплатно SOD-123 425-04 1 Tape and Reel 10000 $0. 1228 MBR0520LT1 Last Shipments SOD-123 425-04 1 Tape and Reel 3000 MBR0520LT3 Last Shipments SOD-123 425-04 1 Tape and Reel 10000
    订购 产品 技术 参数
    Продукт Конфигурация VRRM MIN (V) VF MAX (V) IRM MAX (µA) IO IO (re) IF). (A) trr Max (ns) Cj Max (pF)
    MBR0520LT1G Single 20 0.385 250 0.5 5.5 — —
    МБР0520LT3G Single 20 0.385 250 0.5 5.5 — —
    SBR80520LT1G Single 20 0.
