Что такое MCP602. Каковы основные характеристики MCP602. Для каких применений подходит MCP602. Какие преимущества у MCP602 по сравнению с аналогами. Как правильно использовать MCP602 в схемах.
Основные характеристики и особенности MCP602
MCP602 представляет собой двухканальный маломощный операционный усилитель общего назначения, разработанный компанией Microchip Technology. Рассмотрим его ключевые характеристики:
- Напряжение питания: от 2.7В до 6В
- Входной/выходной диапазон: rail-to-rail
- Полоса пропускания: 2.8 МГц
- Скорость нарастания выходного сигнала: 2.3 В/мкс
- Ток потребления: 230 мкА на канал
- Выходной ток: до 22 мА
- Рабочий температурный диапазон: от -40°C до +85°C
Одной из главных особенностей MCP602 является входной и выходной диапазон rail-to-rail. Это означает, что усилитель может работать практически во всем диапазоне напряжения питания, что расширяет его возможности применения.
Применения MCP602 в электронных схемах
Благодаря своим характеристикам, MCP602 находит применение во многих областях электроники:
- Усиление сигналов с датчиков
- Активные фильтры
- Буферные каскады
- Преобразователи ток-напряжение
- Схемы выборки-хранения
- Интеграторы
- Компараторы с гистерезисом
Широкий диапазон напряжений питания делает MCP602 удобным для применения в портативных устройствах с батарейным питанием. Низкое энергопотребление позволяет продлить время автономной работы.
Преимущества MCP602 перед аналогами
Какие преимущества дает использование MCP602 по сравнению с другими операционными усилителями? Основные достоинства включают:
- Низкое энергопотребление при сохранении хороших характеристик
- Входной/выходной диапазон rail-to-rail
- Широкий диапазон напряжений питания
- Высокая скорость нарастания выходного сигнала
- Низкий уровень шума
- Хорошее подавление помех по цепям питания
Эти особенности делают MCP602 оптимальным выбором для многих задач, особенно в портативной электронике и прецизионных измерительных схемах.
Схемотехнические особенности применения MCP602
При использовании MCP602 в электронных схемах следует учитывать некоторые особенности:
- Необходимо обеспечить соответствующее напряжение питания в диапазоне 2.7-6В.
- Рекомендуется использовать блокировочные конденсаторы по цепям питания номиналом 0.1мкФ.
- Входное синфазное напряжение должно находиться в пределах напряжения питания.
- При однополярном питании необходимо обеспечить смещение входного сигнала.
- Для минимизации искажений выходной сигнал не должен приближаться к напряжениям питания ближе чем на 0.1В.
Соблюдение этих рекомендаций позволит максимально эффективно использовать возможности MCP602 и избежать проблем в работе схемы.
Сравнение MCP602 с другими операционными усилителями
Как MCP602 соотносится по характеристикам с аналогичными операционными усилителями? Рассмотрим сравнение с некоторыми популярными моделями:
| Параметр | MCP602 | LM358 | TL072 |
|---|---|---|---|
| Напряжение питания | 2.7-6В | 3-32В | ±5-15В |
| Полоса пропускания | 2.8 МГц | 1 МГц | 3 МГц |
| Ток потребления на канал | 230 мкА | 500 мкА | 1.4 мА |
| Входной диапазон | Rail-to-rail | 0В — (V+ — 1.5В) | V- — 3В до V+ — 3В |
Как видно из сравнения, MCP602 выигрывает по энергопотреблению и входному диапазону, что делает его оптимальным для применений с батарейным питанием.
Практические рекомендации по применению MCP602
При разработке схем с использованием MCP602 полезно учитывать следующие практические советы:- Для минимизации шумов используйте керамические блокировочные конденсаторы, расположенные максимально близко к выводам питания микросхемы.
- При работе с малыми сигналами применяйте экранирование входных цепей.
- Для уменьшения влияния температурного дрейфа размещайте оба усилителя MCP602 близко друг к другу на печатной плате.
- При использовании в качестве компаратора добавляйте гистерезис для устранения дребезга.
- В схемах с большим коэффициентом усиления используйте частотную коррекцию для обеспечения устойчивости.
Соблюдение этих рекомендаций поможет получить максимальную производительность от MCP602 в ваших разработках.
Типовые схемы включения MCP602
Рассмотрим некоторые стандартные схемы применения MCP602:
Неинвертирующий усилитель
В этой конфигурации коэффициент усиления определяется отношением резисторов обратной связи:
+-----+ Vin ------| | +----| + |-----+ | | | | R1 +-----+ R2 | | +---------------+ | GND
Коэффициент усиления: K = 1 + R2/R1
Активный фильтр нижних частот
Простой RC-фильтр первого порядка:
+-----+
Vin ------| |
+----| + |-----+
| | | |
R +-----+ C
| |
+---------------+
|
GND
Частота среза: f = 1 / (2π * R * C)
Эти базовые схемы могут быть модифицированы под конкретные требования разрабатываемого устройства.
Особенности работы MCP602 при низких напряжениях питания
Одним из ключевых преимуществ MCP602 является возможность работы при низких напряжениях питания. Рассмотрим некоторые особенности его функционирования в таких условиях:
- При снижении напряжения питания уменьшается динамический диапазон выходного сигнала
- Снижается максимальный выходной ток
- Уменьшается скорость нарастания выходного сигнала
- Возрастает уровень шумов
Однако даже при напряжении питания 2.7В MCP602 сохраняет работоспособность, что делает его отличным выбором для устройств с батарейным питанием. При проектировании схем с низковольтным питанием следует учитывать эти особенности и при необходимости применять дополнительные меры для обеспечения требуемых параметров.
MCP602-I/P — Дистрибьютор Micrel / Microchip Technology
Главная > Продукты > Интегральные схемы (ICs) > Линейный — усилители — приборостроение, ОУ, буфер > MCP602-I/P
запрос
Введение
We can supply MCP602-I/P, use the request quote form to request MCP602-I/P pirce and lead time.XXX.com a professional electronic components distributor. With 3+ Million line items of available electronic components can ship in short lead-time, over 250 thousand part numbers of electronic components in stock for immediately delivery, which may include part number MCP602-I/P.The price and lead time for MCP602-I/P depending on the quantity required, availability and warehouse location.Contact us today and our sales representative will provide you price and delivery on Part# MCP602-I/P.We look forward to working with you to establish long-term relations of cooperation
Характеристики
| Внутренний номер детали | RO-MCP602-I/P |
|---|---|
| Состояние | Original New |
| Страна происхождения | Contact us |
| Топ маркировки | email us |
| замена | See datasheet |
| Напряжение питания, одно / двойное (±): | 2. 7 V ~ 6 V |
| Напряжение — Входное напряжение смещения: | 700µV |
| Поставщик Упаковка устройства: | 8-PDIP |
| Скорость нарастания выходного напряжения: | 2.3 V/µs |
| Серии: | — |
| упаковка: | Tube |
| Упаковка /: | 8-DIP (0.300″, 7.62mm) |
| Тип выхода: | Rail-to-Rail |
| Другие названия: | MCP602IP |
| Рабочая Температура: | -40°C ~ 85°C |
| Количество контуров: | 2 |
| Тип установки: | Through Hole |
| Уровень чувствительности влаги (MSL): | 1 (Unlimited) |
| Стандартное время изготовления: | 10 Weeks |
| Статус бесплатного свидания / Статус RoHS: | Lead free / RoHS Compliant |
| Коэффициент усиления пропускной способности продукта: | 2.8MHz |
| Подробное описание: | General Purpose Amplifier 2 Circuit Rail-to-Rail 8-PDIP |
| 230µA | |
| Ток — выход / канал: | 22mA |
| Ток — Входное напряжение смещения: | 1pA |
| Номер базового номера: | MCP602 |
| Тип усилителя: | General Purpose |
| Email: | [email protected] |
Lastest News
- Новый светодиод UVC от Vishay, используя керамику/кварцевые базовые материалы, интенсивность света выше, чем решение предыдущего поколения, одновременно снижая затраты
- Samsung анонсировал Blueprint: 2027 DDR6 Память будет превышать 10 Гбит / с через 10 Гбит / с.
- Qorvo использует Matter для разработки Kit для упрощения дизайна Smart Home Internet of Things Design
- Renesas Electronics запускает 5 В высокого уровня RX660 32 -бит MCU, чтобы обеспечить отличную устойчивость к шуму для домашних приборов и промышленных приложений
- Renesas Electronics запускает мощный RZ/A3UL MPU, поддерживает RTOS и может достичь HD HMI и Fast Startup
- Infineon запустил Optimostm 5 25 V и 30 V Power MOSFET с упаковкой PQFN 2×2, установив новые технические стандарты
- Ti Новая прецизионная широкополосная ширина ADC улучшает производительность сбора данных при минимизации размера и энергопотребления
- Полупроводниковая мощность нитрида ST SEMICONDUCOR серии Powergan инициируется, что позволяет способствовать энергоэффективности, размер тонкого размера
- Lorawan стал международным стандартом, а новая кинетическая энергия вводится для развития Лору.
- Semtech объявляет о официальном производстве чипсета CDR Tri-Edge PAM4, поддерживающую 100G-центральную ссылку
- Сиссоидная и кремниевая мобильность объявила о запуске новых энергетических автомобилей компактных и высокоэффективных инверторов карбида кремния, и отражает их партнерские отношения.
- Nexperia запускает новый высокопроизводительный кремний карбид (SiC) серии диода
MCP602-I/P, Операционный усилитель сдвоенный маломощный уровень входа/выхода до напряжения питания 6В Автомобильный
- Главная
- Каталог
- Микросхемы
- Усилители и компараторы
- MCP602-I/P
org/ListItem»>
Операционные усилители*Изображения служат только для ознакомления. См. DataSheet продукта
Op Amp Dual Low Power Amplifier R-R O/P 6V Automotive 8-Pin PDIP Tube
Операционный усилитель сдвоенный маломощный уровень входа/выхода до напряжения питания 6В Автомобильный
- mcp601_2_3_4d pdf, 465,0 кБ
Код товара: 84620
Дата обновления: 26.
01.2023 11:15
- Цена и наличие
- Сроки доставки
Адрес доставки
Для расчета срока и стоимости доставки, пожалуйста, выберите страну/регион/населенный пункт.
— Страна —РоссияБеларусь
— Регион —
— Населенный пункт —
Доставка MCP602-I/P, Операционный усилитель сдвоенный маломощный уровень входа/выхода до напряжения питания 6В Автомобильный в Екатеринбург
Рассчитать доставку в Екатеринбург
Технические параметры
Описание MCP602-I/P

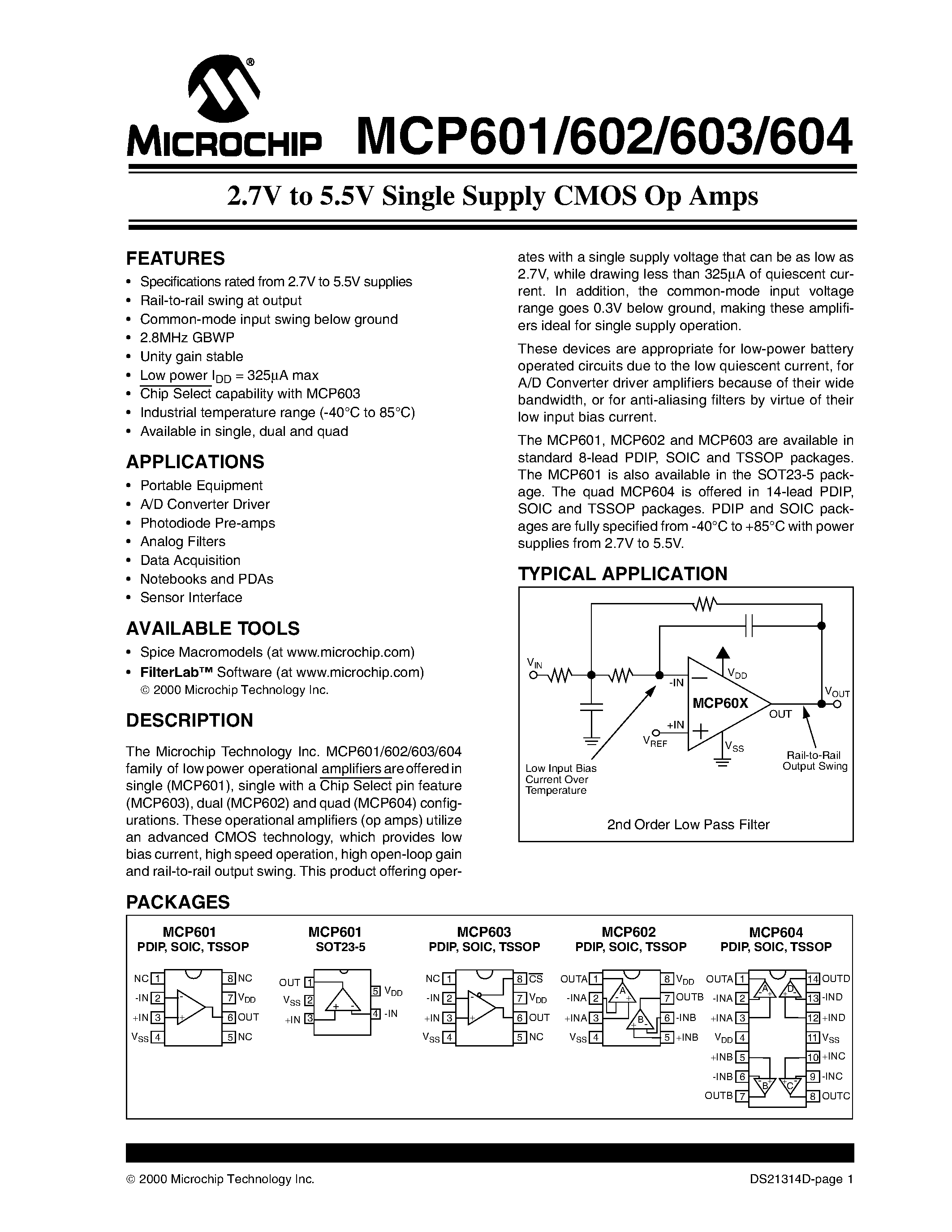

MCP601/602/603/604 Operational Amplifiers
