MCP6021: Высокоэффективный операционный усилитель с Rail-to-Rail входом/выходом

Частота среза фильтра определяется формулой: f = 1 / (2πRC). Широкая полоса пропускания MCP6021 позволяет создавать фильтры с частотой среза до нескольких мегагерц.

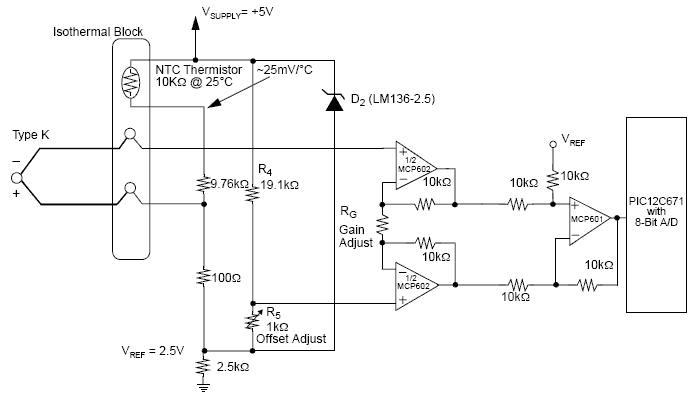

Рекомендации по проектированию схем с MCP6021

Выбор компонентов обвязки

• Используйте керамические конденсаторы 0.1 мкФ для развязки по питанию
• Размещайте развязывающие конденсаторы как можно ближе к выводам питания
• Для прецизионных схем выбирайте резисторы с низким ТКС (< 25 ppm/°C)
• При работе с высокими частотами используйте SMD компоненты для минимизации паразитных эффектов

Топология печатной платы

Правильная разводка платы критична для получения максимальной производительности от MCP6021:

• Используйте отдельные слои земли для аналоговых и цифровых цепей
• Разделяйте аналоговые и цифровые цепи на плате
• Минимизируйте длину проводников, особенно для высокочастотных сигналов
• Используйте защитное экранирование для чувствительных аналоговых цепей

Заключение: почему стоит выбрать MCP6021

MCP6021 предлагает уникальное сочетание характеристик, делающих его отличным выбором для широкого спектра аналоговых приложений:

• Высокая производительность при низком энергопотреблении
• Широкий диапазон напряжений питания и рабочих температур
• Отличные шумовые характеристики и точность
• Универсальность применения в различных отраслях

Эти преимущества позволяют разработчикам создавать более эффективные, точные и энергоэкономичные устройства. Независимо от того, проектируете ли вы автомобильную электронику, медицинское оборудование или потребительские устройства, MCP6021 может стать ключевым компонентом, обеспечивающим высокую производительность вашего продукта.

Серия mcp6021 (Microchip)

Microchip

Общие характеристики

Документация на серию mcp6021

• найти mcp6021.pdf

Товары серии mcp6021

Наименование	i	Упаковка	Корпус	Каналы	U пит	Iпотр	R‑to‑R	Скорость	T раб

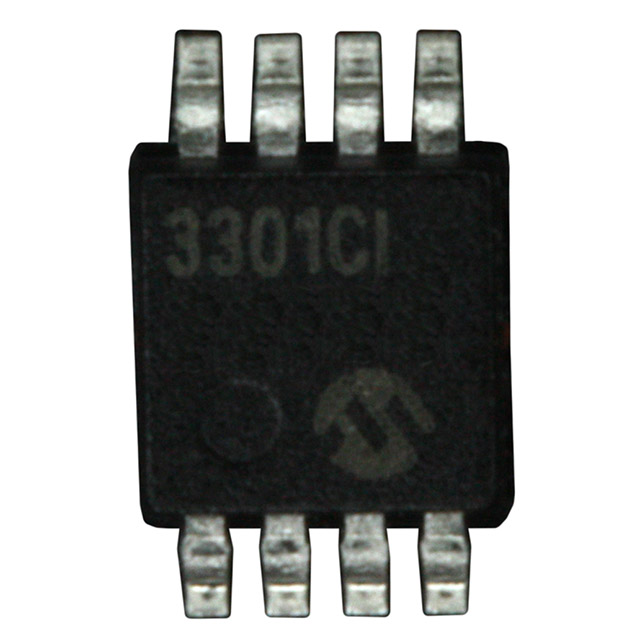

MCP6021-E/MS (MCRCH)		100 шт	uSOP-8 MSOP8
MCP6021-E/P (MCRCH)		60 шт	DIP8300
MCP6021-E/SN (MCRCH)		в линейках 100 шт	SO8150
MCP6021-E/SNVAO (MCRCH)			SO8150				—
MCP6021-E/ST (MCRCH)		100 шт	TSSOP-8
MCP6021-I/P (MCRCH)		60 шт	DIP8300
MCP6021-I/SN (MCRCH)		в линейках 100 шт	SO8150
MCP6021-I/SNVAO (MCRCH)			SO8150				—
MCP6021-I/ST (MCRCH)		100 шт	TSSOP-8
MCP6021RT-E/OT (MCRCH)		3000 шт	SOT235
MCP6021T-E/MS (MCRCH)			uSOP-8 MSOP8
MCP6021T-E/OT (MCRCH)		в ленте 3000 шт	SOT235
MCP6021T-E/OTVAO (MCRCH)		3000 шт	SOT235				—
MCP6021T-E/SN (MCRCH)		3300 шт	SO8150
MCP6021T-E/ST (MCRCH)		2500 шт	TSSOP-8
MCP6021T-I/SN (MCRCH)		3300 шт	SO8150
MCP6021T-I/ST (MCRCH)		2500 шт	TSSOP-8
MCP6022-E/P (MCRCH)		60 шт	DIP8300
MCP6022-E/SN (MCRCH)		в линейках 100 шт	SO8150
MCP6022-E/ST (MCRCH)		100 шт	TSSOP-8
MCP6022-I/P (MCRCH)		в линейках 25 шт	DIP8300
MCP6022-I/SN (MCRCH)		в линейках 100 шт	SO8150
MCP6022-I/ST (MCRCH)		в линейках 100 шт	TSSOP-8
MCP6022T-E/SN (MCRCH)		3300 шт	SO8150
MCP6022T-I/SN (MCRCH)		3300 шт	SO8150
MCP6022T-I/ST (MCRCH)		2500 шт	TSSOP-8
MCP6023-E/P (MCRCH)		60 шт	DIP8300
MCP6023-E/ST (MCRCH)		100 шт	TSSOP-8
MCP6023-I/P (MCRCH)		60 шт	DIP8300
MCP6023-I/SN (MCRCH)		в линейках 100 шт	SO8150
MCP6023-I/ST (MCRCH)		100 шт	TSSOP-8
MCP6023T-E/SN (MCRCH)		3300 шт	SO8150
MCP6023T-E/ST (MCRCH)		2500 шт	TSSOP-8
MCP6023T-I/SN (MCRCH)		3300 шт	SO8150
MCP6023T-I/ST (MCRCH)		2500 шт	TSSOP-8
MCP6024-E/P (MCRCH)		30 шт	DIP-14 PDIP14
MCP6024-E/SL (MCRCH)		57 шт	SO-14 SOIC14
MCP6024-E/ST (MCRCH)		96 шт	TSSOP-14
MCP6024-I/P (MCRCH)		в линейках 30 шт	DIP-14 PDIP14
MCP6024-I/SL (MCRCH)		в линейках 57 шт	SO-14 SOIC14
MCP6024-I/ST (MCRCH)		96 шт	TSSOP-14
MCP6024T-E/SL (MCRCH)		2600 шт	SO-14 SOIC14
MCP6024T-I/SL (MCRCH)		в ленте 2600 шт	SO-14 SOIC14

Microchip MCP6021-I Даташит, MCP6021-I PDF, даташитов

HOME  >>>  Microchip  >>> MCP6021-I PDF

Номер в каталоге

Компоненты Описание

производитель

MCP6021-I

Rail-to-Rail Input/Output, 10 MHz Op Amps

Microchip Technology

Other PDF

  no available.

PDF

MCP6021-I Datasheet PDF :

Description
The MCP6021, MCP6021R, MCP6022, MCP6023 and MCP6024 from Microchip Technology Inc. are rail-to rail input and output op amps with high performance. Key specifications include: wide bandwidth (10 MHz), low noise (8.7 nV/√Hz), low input offset voltage and low distortion (0.00053% THD+N). The MCP6023 also offers a Chip Select pin (CS) that gives power savings when the part is not in use.

Features
• Rail-to-Rail Input/Output
• Wide Bandwidth: 10 MHz (typical)
• Low Noise: 8.7 nV/√Hz, at 10 kHz (typical)
• Low Offset Voltage:
— Industrial Temperature: ±500 µV (maximum)
— Extended Temperature: ±250 µV (maximum)
• Mid-Supply VREF: MCP6021 and MCP6023
• Low Supply Current: 1 mA (typical)
• Total Harmonic Distortion:
— 0.00053% (typical, G = 1 V/V)
• Unity Gain Stable
• Power Supply Range: 2. 5V to 5.5V
• Temperature Range:
— Industrial: -40°C to +85°C
— Extended: -40°C to +125°C

Applications
• Automotive
• Multi-Pole Active Filters
• Audio Processing
• DAC Buffer
• Test Equipment
• Medical Instrumentation

Page Link’s: 1  2  3  4  5  6  7  8  9  10  11  12  13  14  15  16  17  18  19  20  21  22  23  24  25  26  27  28  29  30  31  32  33  34  35  36  37  38  39  40  41  42




Номер в каталоге

Компоненты Описание

PDF

производитель

EL5210

30MHz Rail-to-Rail Input-Output Op Amps ( Rev : 2005 )

View

Intersil

EL5120

12MHz Rail-to-Rail Input-Output Op Amps

View

Renesas Electronics

EL5220C

12MHz Rail-to-Rail Input-Output Op Amps

View

Elantec -> Intersil

EL5120

12MHz Rail-to-Rail Input-Output Op Amps

View

Intersil

EL5210C

30MHz Rail-to-Rail Input-Output Op Amps

View

Elantec -> Intersil

EL5410C

30MHz Rail-to-Rail Input-Output Op Amps

View

Elantec -> Intersil

5210CS

30MHz Rail-to-Rail Input-Output Op Amps

View

Intersil

EL5410

30MHz Rail-to-Rail Input-Output Op Amps

View

Renesas Electronics

EL5111

60MHz Rail-to-Rail Input-Output Op Amps

View

Intersil

EL5410CRZT13

30MHz Rail-to-Rail Input-Output Op Amps

View

Intersil

Share Link:




English한국어简体中文русскийespañol




MCP6021-I/P Microchip, Precision, ОУ, RRIO, 10 МГц, 3 В, 5 В, 8-контактный PDIP

Посмотреть все Операционные усилители

---

40 В наличии — БЕСПЛАТНАЯ доставка на следующий рабочий день возможна

35 в наличии из Европы с доставкой в ​​течение 1 рабочего дня.

Add to Basket

tickAdded

View Basket

Price Each (In a Pack of 5)

£1.29

(exc. ​​VAT)

£1.55

(inc. VAT)

Units	За единицу	Per Pack*
5 — 20	£1.29	£6.45
25 — 95	£1.252	£6. 26
100 +	£1.204	£ 6.02
*цена ориентировочная

RS Артикул:

403-070

Произв. Деталь №:

MCP6021-I/P

Марка:

Microchip

COO (Country of Origin):

TH

Technical Reference

• docPdfDatasheet
• docPdfESD Control Selection Guide V1

Legislation and Compliance

COO (Country of Origin):

TH

---

Подробная информация о продукте

MCP6021/6022/6023/6024 Операционные усилители






Операционные усилители, Microchip

5

Specifications

Ширина250135 6. 35mm

Attribute	Value
Amplifier Type	Precision
Mounting Type	Through Hole
Package Type	PDIP
Power Supply Type	Одинарный
Количество каналов на чип	1
Количество выводов	8
Типичное напряжение питания	3 V, 5 В
	-40 °C
Типовое усиление по напряжению	110 дБ
Rail-to-Rail	Rail-to-Rail вход/выход
Typical Input Voltage Noise Density	8.7nV/√Hz
Height	3.3mm
Dimensions	9.27 x 6.35 x 3.3mm
Length	9.27mm

40 В наличии — БЕСПЛАТНАЯ доставка на следующий рабочий день

35 Доступно из Европы для доставки в течение 1 рабочего дня.

Добавить в корзину

tickAdded

Посмотреть корзину

Price Each (In a Pack of 5)

£1.29

(exc. ​​VAT)

£1.55

(inc. VAT)

Units	Per unit	Per Pack*
5 — 20	£1.29	£6.45
25 — 95	£1.252	£6.26
100 +	£1.204	£6.02
*цена ориентировочная

OP42FZ vs TLE2081CD vs MCP6021-E/P Comparison

Home   OP42FZ   OP42FZ VS MCP6021-E/P

• Hide Shared Attributes

  OP42FZ

  TLE2081CD

  MCP6021-E/P

• Part No.

  OP42FZ

  TLE2081CD

  MCP6021-E/P

• Описание

  ANALOG DEVICES OP42FZ Операционный усилитель, одиночный, 1 усилитель, 10 МГц, 50 В/мкс, от ± 8 В до ± 20 В, DIP, 8 контактов

  TEXAS INSTRUMENTS TLE2081CD Операционный усилитель, одиночный, 1 усилитель, 9,54 МГц, 3 от ± 2,25 В до ± 19 В, SOIC, 8 контактов

  Операционный усилитель MICROCHIP MCP6021-E/P, одиночный, 2,8 МГц, 1 усилитель, 7 В/мкс, 2,5–5,5 В, DIP, 8 контактов

• 1 Производитель 1
  Ади
  Н/Д
  Микрочип

• Classification

  Operational Amplifiers(General Purpose)

  Operational Amplifiers(General Purpose)

  Operational Amplifiers(General Purpose)

• Reference Price(USD)

  $8.359

  $0.897

  0,850 долл. США

• Инвентаризация (ПК)

  134

  4. 9K

  1,7K

• Кейс/Пакет

• .

  CDIP-8

  SOIC-8

  PDIP-8

• Number of Pins

  8

  8

  8

• Number of Channels

  1

  1

  1

• полосы пропускания

  10 МГц

  9,4 МГц

  10 МГц

• SLEW.0080

• Power Dissipation

  —

  725 mW

  —

• Number of Positions

  8

  8

  8

• Number of Circuits

  1

  1

  1

• Входная емкость

  6.00 PF

  —

  —

• Входной импульс

  7093

  0071

  —

  —

  Input Offset Voltage

  400 µV

  490 µV

  250 μV

  Supply Voltage (DC)

  15. 0 V

  19.0V (max)

  2.50V (min)

  HK STC License

  NLR

  —

  —

  Supply Current

  5.1 mA

  1.7 mA

  1 mA

  Input Bias Current

  130 pA

  20 pA

  5000 pA

  Output Current

  —

  ≤80 mA

  —

  Input Offset Drift

  —

  3.20 µV/K

  3.50 µV/K

  Operating Temperature

  -25℃ ~ 85℃

  0℃ ~ 70℃

  -40℃ ~ 125℃

  Mil-Spec

  Yes

  —

  —

  Common Mode Rejection Ratio

  80 dB

  70 dB

  90 dB

  Gain Bandwidth Product

  10 MHz

  9. 4 MHz

  10 MHz

  Size-Length

  —

  4.9 mm

  10.16 mm

  Size-Width

  7.87 mm

  3.91 mm

  0.28 in

  Size-Height

  —

  1.58 mm

  0.195 in

  Mounting Style

  Through Hole

  Surface Mount

  Through Hole

  Упаковка

  Трубка

  Трубки

  Трубка

  . СОБСТВЕННЫ0070 No SVHC

• Lead-Free Status

  Contains Lead

  Lead Free

  Lead Free

• RoHS

  Non-Compliant

  RoHS Compliant

  RoHS Compliant

• Статус жизненного цикла продукта

  Активен

  Активен

  Активен

• Рабочая температура (макс. )

  85 ℃

  90 ℃0071

  125 ℃

• Operating Temperature (Min)

  -25 ℃

  0 ℃

  -40 ℃

• Automative-Spec

  —

  —

  Yes

• Gain Bandwidth

  10 MHz

  10 MHz

  10 MHz

• Minimum CMRR Range

  80 dB

  70 dB

  70 dB

• REACH SVHC Compliance Edition

  2015/12/17

  2015/06/15

  2015/12/17

• Power Dissipation (Max)

  —

  725 mW

  —

• Supply Voltage

  —

  —

  2.5V ~ 5.5V

• Supply Voltage (Max)

  20 V

  —

  5.5 V

• Aerospace- Спецификация

  Yes

  —

  —

• Supply Voltage (Min)

  —

  —

  2. 5 V

• Input Voltage

  —

  —

  2.2V ~ 2.8 V

• Обзор

  OP42FZ Обзор изделия

  OP42FZ — это быстродействующий прецизионный операционный усилитель с быстрой установкой, обеспечивающий симметричную скорость нарастания 58 В/мкс и внутреннюю компенсацию для работы с единичным коэффициентом усиления. Скорость OP42 достигается при токе питания менее 6 мА. Равное внимание уделялось как скорости, так и точности дизайна. Его жесткое максимальное входное напряжение смещения 750 мкВ в сочетании с хорошо контролируемым дрейфом менее 10 мкВ/%C устраняет необходимость внешнего обнуления во многих схемах. Подавление синфазного сигнала минимума 88 дБ в диапазоне входного напряжения ±11 В является исключительным для высокоскоростного усилителя. Высокий CMR в сочетании с минимальным коэффициентом усиления 500 В/мВ при нагрузке 10 кОм обеспечивает превосходную линейность как в неинвертирующей, так и в инвертирующей конфигурациях усиления. Низкие входные токи смещения и смещения, обеспечиваемые входным каскадом JFET, подходят для использования OP-42 в высокоскоростных схемах выборки и хранения, пиковых детекторах и логарифмических усилителях. Благодаря отличным характеристикам радиационной стойкости OP-42 идеально подходит для применения в военных и аэрокосмических целях.

  .

  1 мкс Максимальное время установления (0,01%)

  .

  10MHz Типовое усиление полосы пропускания продукта

  .

  Отличная радиационная стойкость

  .

  88 дБ Минимальное подавление синфазного сигнала

  .

  500 В/мВ Минимальное усиление без обратной связи

  .

  750 мкВ Максимальное напряжение смещения

  .

  200 пА Максимальный ток смещения

  .

  Доступен в форме штампа

  Посмотреть все

  TLE2081CD Обзор продукта

  TLE2081CD — это высокоскоростной операционный усилитель с JFET-входом, который удваивает полосу пропускания и утраивает скорость нарастания по сравнению с операционными усилителями BiFET семейств TL07x и TL08x. TLE208x также имеет более широкие шины питания, что увеличивает динамический диапазон сигнала для схем BiFET до ±19.V. Встроенная стабилитронная подстройка напряжения смещения обеспечивает более высокую точность в приложениях со связью по постоянному току. TLE208x совместим по выводам с операционным усилителем BiFET более низкой производительности, что упрощает улучшение характеристик в существующих конструкциях. Операционный усилитель BiFET предлагает более высокий входной импеданс входных транзисторов JFET без ущерба для выходного сигнала, характерного для биполярного усилителя. Это делает этот усилитель более подходящим для сопряжения с датчиками с высоким импедансом или сигналами переменного тока очень низкого уровня. Он также имеет лучшую реакцию на переменный ток, чем биполярные или КМОП-устройства с сопоставимым энергопотреблением.

  .

  Встроенная подстройка напряжения смещения для улучшения характеристик постоянного тока

  .

  Более широкие шины питания увеличивают динамический диапазон сигнала до ±19 В

  .

  3,2 мкВ/°C Типичный дрейф смещения

  .

  98 дБ Типичный КОСС

  .

  Зеленый продукт без Sb/Br

  Посмотреть все

  MCP6021-E/P Обзор продукта

  MCP6021-E/P представляет собой операционный усилитель с произведением коэффициента усиления на полосу пропускания 10 МГц при низком типичном рабочем токе 1,0 мА и напряжении смещения менее 0,5 мВ. MCP6021 использует усовершенствованную КМОП-технологию Microchip, которая обеспечивает низкий ток смещения, высокую скорость работы, высокий коэффициент усиления без обратной связи и размах выходного сигнала от напряжения питания к шине. MCP6021 работает с одним напряжением питания, которое может составлять всего 2,5 В, потребляя менее 1,35 мА тока покоя.
