Металлодетектор принцип работы: Обзор и Как Обойти Его

Содержание

Принцип работы металлоискателя для поиска монет и металлолома

Поисковое дело — увлекательное занятие, позволяющее не только отвести душу, но и немного подзаработать. Здесь никак не обойтись без поискового оборудования, особенно без металлоискателя. Ведь этот прибор как раз и позволяет найти самые непредсказуемые вещи из металла. Разберемся, что представляет собой металлодетектор и как он работает.

Так выглядит металлоискатель

Что такое металлоискатель

Металлоискателем называется прибор, дающий возможность находить предметы из различных металлов в разных средах. Например, такого рода средами могут быть почва, стены построек, толща воды, тело живого существа и многое другое. Имеются несколько различных типов детекторов, которые ориентированы на поиск целей из определенной разновидности металлов. Для умения правильно им пользоваться необходимо ознакомиться с его устройством и знать принцип работы металлоискателя.

Также читайте: простой металлоискатель своими руками в домашних условиях.

Комплектующие и их назначение

Классический металлоискатель состоит из катушки, штанги, блока управления.

Катушка

Эта комплектующая состоит из заключенных в корпус двух видов антенн – принимающей и передающей. Чаще всего имеет вид пластиковой конструкции в форме круга или эллипса. Она соединяется с блоком управления при помощи кабеля. На конце кабеля имеется специальный разъем для возможности присоединения к блоку управления. Крепление ее на штанге выполнено через проушины при помощи винтов. Особое внимание уделяют герметичности как самой катушки, так и ее соединений с кабелем. Делается это во избежание попадания воды, грязи.

Подключение к блоку управления не герметично, поэтому требуется осторожность при работе.

Нижняя штанга

Чаще всего имеет вид пустотелой трубки, сделанной из металла, либо пластика. Она служит для крепления катушки для поиска, дает возможность регулировать угол наклона над поверхностью земли для более тщательного поиска. Также на ней есть специальное устройство для изменения высоты прибора и крепление для соединения с еще одной штангой.

Конструкция металлоискателя

Средняя штанга

Используется для соединения с нижней штангой, на которой находится катушка, и с верхней с управляющим блоком. Некоторые виды металлоискателей предусматривают наличие двух штанг. На этом типе штанги также имеется возможность изменения высоты устройства.

Верхняя штанга

Зачастую выполняется в форме S для удобства использования прибора, но есть модели с полностью прямой штангой. На ней закреплены приборы управления, подлокотник с рукояткой.

Подлокотник

Используется для упора локтя оператора. Сделан из пластика и комплектуется липкой лентой для лучшей фиксации при длительной работе.

Разобранный металлодетектор

Управляющий блок

Обеспечивает выполнение всех функций устройства, обработку получаемых сигналов. К нему при помощи резьбового соединения подключается поисковая катушка. В профессиональных моделях в нем расположен отсек для батарей.

Рукоятка

Выполнена из материала с пористой структурой, уменьшающей скольжение рук и увеличивающей удобство захвата и удержания.

Принцип работы металлоискателя

Принцип действия любого металлоискателя заключается в следующем.

  1. Используемый в нем переменный ток создает вокруг катушки непостоянное магнитное поле, которое подвержено изменениям.
  2. Данное поле производит собственный изменяемый магнитный поток в найденном на доступном расстоянии металлическом предмете.
  3. В результате найденный объект приобретает свое магнитное поле, которое регистрируется катушкой приема и усиливается электронными устройствами.
  4. По типу сигнала прибор определяет вид найденного объекта и сообщает оператору путем подачи звукового сигнала, либо при помощи вибрации или цифровых значений на дисплее.

Это интересно: металлоискатели для поиска монет.

Какие бывают металлоискатели

Классифицировать металлодетекторы можно следующим образом:

  • Простейшие модели, осуществляющие поиск при помощи приема и передачи.
  • Использующие импульс.
  • Использующие принцип индукции.
  • Генераторные металлодетекторы.

Прием-передача

Наиболее популярная и доступная категория относится к первому типу. Принцип действия такого металлоискателя очень прост: поиск производится посредством приема и передачи электромагнитного излучения. Основным компонентом является пара катушек для передачи и приема волн. Выпущенная направленная электромагнитная волна попадает в необходимую нейтральную среду. При появлении на ее пути препятствия из металла, она отражается от него, возвращается к металлодетектору, где регистрируется принимающей катушкой. При этом в наушниках у оператора раздается сигнал.

Как работает металлоискатель индуктивного типа?

Его принцип работы аналогичный предыдущему варианту. Разница в том, что в его конструкции имеется только одна катушка с возможностью работы в двух режимах – прием и передача.

При поиске металлических предметов с помощью такого прибора, необходимо учитывать несколько его особенностей. Он чрезвычайно чувствителен к наличию в обыскиваемой среде, особенно на почве с высокой минерализацией.

При этом создается ряд помех, которые вызывают реакцию на себя детектора. Для того, чтобы этого избежать, перед началом работы проводят настройку прибора с указанием типа грунта на определенной местности.

Импульсный

Данный тип металлоискателей отличается от предыдущих практически полной нечувствительностью к минеральным солям в составе грунта. В их основе также лежит электромагнитная катушка. Ее применение основывается на создании электромагнитного поля, вихревых токов на металлическом предмете. Именно они регистрируются прибором. Такой способ работы имеет существенные недостатки при поиске одного вида металла.

Что можно найти при помощи металлоискателя

Металлодетектор — прибор, способный найти абсолютно любые изделия из цветных и черных металлов. Поисковики встречают такие находки, как монеты Царских времен или СССР (многие из них из серебра), ювелирные украшения из серебра и золота, военные артефакты, различный металлолом, посуда, личные вещи и многое другое. Такие находки станут для вас ценным напоминанием об удачном копе или возможностью немного пополнить свой бюджет.

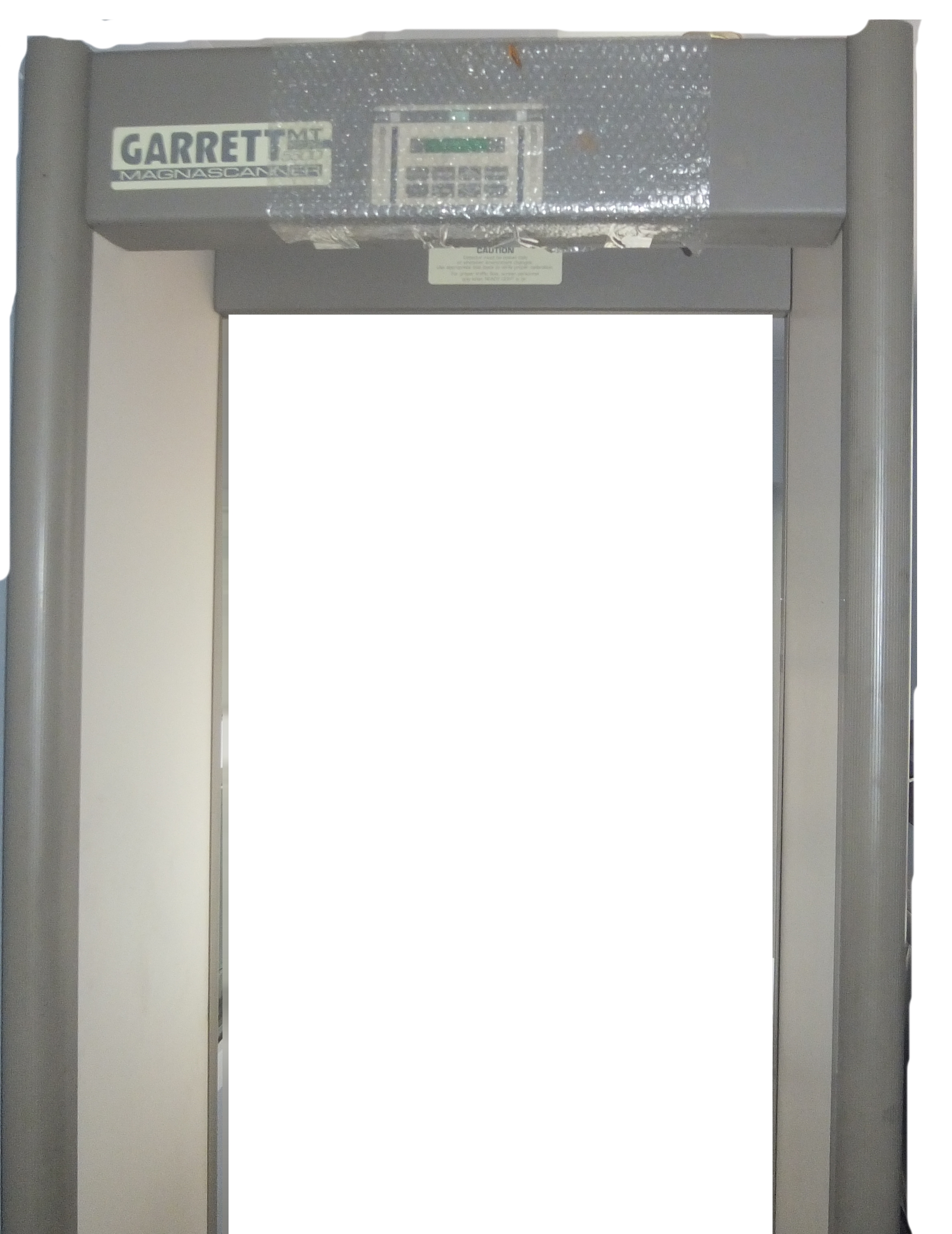

Рамка металлодетектор: принцип работы :: SYL.ru

Металлодетектор – это электронный инструмент для обнаружения металла. Используется при его поиске в объектах или под землей. Рамка-металлодетектор представляет собой металлоискатель, который установлен в дверном проеме и служит для поиска предметов, спрятанных на теле человека, проходящего через него. Используется для проверки безопасности в пунктах доступа в тюрьмах, судах и в аэропортах для обнаружения скрытого на теле человека оружия.

Принцип работы

Простейшая форма металлоискателя представляет собой генератор переменного тока и катушку. Ток, проходя через последнюю, создает переменное магнитное поле. Если вблизи катушки появляется электропроводящий металл, то в нем индуцируются вихревые токи, создающие собственное магнитное поле.

Самым большим техническим изменением в детекторах стало развитие системы индукционного баланса. Она состоит из двух электрически сбалансированных катушек. Когда поблизости находится металл, баланс исчезает. Детекторы могут определять различные металлы, поскольку под действием переменного тока у них проявляются разные фазочастотные свойства.

Импульсная индукция

Широкое распространение получили детекторы импульсно-индукционного типа. У них в качестве передатчика и приемника может использоваться одна или несколько катушек. Через катушку передатчика пропускаются мощные короткие импульсы тока, каждый из которых генерирует магнитное поле. Когда сигнал прекращается, магнитное поле меняет полярность и резко уменьшается. Результатом является электрический всплеск продолжительностью в несколько микросекунд, который вырабатывает в катушке электрический ток, называемый отраженным импульсом. Его продолжительность чрезвычайно мала. Затем снова посылается импульс, и процесс повторяется.

Типичная рамка-металлодетектор на основе данной технологии посылает около 100–500 импульсов в секунду. Частота может сильно варьироваться в зависимости от стиля и модели. Если в рамку поместить металлический предмет, импульс создает в нем противоположное магнитное поле. Когда поле импульса сжимается, магнитное поле объекта увеличивает продолжительность отраженного импульса. Это явление похоже на эхо. Если кричать в комнате, где мало твердых поверхностей, то отраженный звук можно не услышать совсем. Если же твердых поверхностей много, то отзвук длится дольше. В импульсном индукционном сканере магнитные поля объектов добавляют свое «эхо» к отраженному импульсу.

Длину отраженного импульса в металлодетекторе контролирует специальная схема. Сравнивая фактическую продолжительность с ожидаемой, можно определить, вызвано ли это другим магнитным полем. Если отраженный сигнал длится на нескольких микросекунд дольше, чем обычно, то, скорее всего, это результат вмешательства металлического объекта. Схема отправляет получаемые слабые импульсы в интегратор, который усиливает их и преобразует в постоянный ток. Напряжение постоянного тока подключено к аудиосхеме, где оно изменяется на тон, который использует металлодетектор, чтобы указать, что объект найден.

Мультисенсорная детекция

При использовании данной технологии передатчики и датчики приемника сканируют человека с обеих сторон. Используются магнитные поля низкой интенсивности, которые безопасны для пользователей кардиостимуляторов сердца, беременных женщин, пленочных и магнитных носителей. Металлические объекты анализируются 33 000 раз в секунду. Это контрастирует с детекторами импульсной индукции, у которых частота намного меньше. Многофункциональная сенсорная матрица в 80 раз быстрее проводит анализ и позволяет находить металлические объекты с большой точностью и в широком диапазоне скоростей их движения.

Для цифровой обработки сигналов используется цифровой процессор, а стабильную работу обеспечивает диагностическая программа самоконтроля. Схема обнаружения работает постоянно. От частых ложных срабатываний, характерных для многих детекторов, позволяют избавиться высокоэффективные алгоритмы подавления электромагнитных помех. Технология может использоваться в средах, где большинство других технологий оказываются неработоспособными.

Контрольный досмотр

Технология поиска металлов была адаптирована для досмотра пассажиров авиакомпаний. Первоначально конструкция пряталась в большой цилиндрической трубе. В конечном итоге была создана прямоугольная рамка-металлодетектор, в аэропортах ставшая стандартной. Используются как системы переменного тока, так и импульсные системы, а дизайн катушек и электроники постоянно прогрессирует в сторону улучшения их различающей способности (дискриминации). Можно узнать приблизительную высоту металлического объекта над землей, что дает возможность сотрудникам службы безопасности быстрее находить источник сигнала. Для более точного определения местонахождения искомого предмета используются ручные устройства небольшого размера. Арочные рамки металлодетекторов разрабатываются для обеспечения высокой пропускной способности с небольшим процентом ложных срабатываний. Целевые объекты, такие как оружие и ножи, обнаруживаются постоянно и точно, а личные предметы, такие как ключи, монеты, пряжки и очки, пропускаются без сигнала тревоги.

Типы

Стационарные рамки-металлодетекторы бывают однозонными и многозонными. Последние могут определять приблизительное местонахождение цели. Например, если человек проходит через рамку металлодетектора со скрытым оружием, расположенным в области лодыжек, то и однозонная, и многозонная модификации его обнаружат. Разница заключается в том, что многозонный вариант может идентифицировать местоположение цели на теле индивидуума.

В многозонной рамке используется техника измерения непрерывной волны множественными датчиками, а не обычный импульсно-индукционный метод. Это повышает эффективность скрининга и снижает эксплуатационные расходы. Несколько зон обнаружения позволяют определить точное местонахождение скрытого оружия. При этом дисплей показывает, находится ли оружие слева, справа или по центру тела человека, который проходит досмотр, и находится ли оно на лодыжке, колене, талии, груди или на высоте головы. Если спрятано более одного металлического предмета, то каждый из них будет обнаружен с указанием его местоположения. Во время последующего ручного поиска сотрудники службы безопасности могут сразу найти объект или объекты, ставшие источниками сигнала тревоги.

Важной особенностью горизонтальной многозонной технологии является ее способность эффективно различать миниатюрные пистолеты и безвредные предметы. Люди, подвергающиеся досмотру, могут пройти через детектор без необходимости вынимать из карманов ключи и монеты. Оружие, изготовленное из различных марок стали, алюминия, сплавов цинка и смешанных сплавов, обнаруживается за один проход.

Технология устойчива к действию электрических помех, тем самым устраняя ложные сигналы, которые останавливают поток людей. Оборудование активно постоянно, а это означает, что оружие и контрабанда не будет незаметно передана или переброшена.

Цена рамки-металлодетектора однозонного типа Garrett CS 5000 составляет 4495$, а многозонного - Garrett PD6500i – 5495$.

Расширенные функции: счетчики трафика

Детекторы могут оборудоваться интеллектуальными и практически невидимыми счетчиками трафика, которые интегрированы внутри панелей катушек. Счетчики двунаправленны и могут вести обратный отсчет, подсчитывать как число человек, так и количество срабатываний.

Удаленное управление безопасностью

Данные, получаемые детекторами, можно просматривать на удаленном рабочем столе в режиме реального времени. Это позволяет контролировать информацию о пассажирах, собирать и обрабатывать ее с помощью универсальных средств создания отчетности, а также контролировать и управлять всеми параметрами рамки-металлодетектора. Статистику можно обобщать, рассылать по электронной почте и распечатывать в виде легко читаемых отчетов. Уполномоченный персонал может просматривать уровни трафика и срабатываний подключенной к сети рамки металлодетектора. Размеры трафика представляются наглядно в виде линий, помогая лучше развернуть ресурсы. Когда имеет место отклонение от исходных настроек, хранящихся на ПК, оператор получает предупреждение. Эта функция быстро указывает на любое неправильное использование или неисправность рамки и повышает общий уровень безопасности.

Другие приложения

Большинство установок рамок-металлодетекторов имеют фазочувствительные схемы обнаружения, которые позволяют повышать чувствительность к определенной группе металлов и уменьшать для других. Они предназначены для поиска как черных, так и цветных металлов. Системы с более высокой чувствительностью могут использоваться для защиты от хищений в подразделениях по изготовлению ювелирных изделий. Есть рамки, специально разработанные для обнаружения мелких предметов, таких как одноразовые лезвия и их кусочки, заточки, ключи от наручников, детонаторы, ювелирные изделия, монеты, микропроцессоры и чипы памяти. Использование таких детекторов повышает безопасность в тюрьмах, эффективно обнаруживая небольшие предметы, которые могут использоваться в качестве оружия, даже если они скрыты в полостях тела. Рамки также применяются в производстве и торговле для защиты небольших, но ценных товаров.

Постоянная результативность

Важно выбрать детектор, который обеспечивает одинаковый результат во всей контролируемой области. Плохо спроектированная рамка не будет работать линейно. В разных областях поля обнаружения могут присутствовать и высокочувствительные точки, и области с низкой чувствительности, известные как мертвые точки. При этом сигнал от одного и того же металлического объекта будет меняться при движении через разные секторы проема.

Электрические и электромагнитные помехи

Они могут привнести хаос в работу устройства и часто делают его непригодным к эксплуатации. Качественные детекторы от других отличаются своей способностью фильтровать помехи. В хороших металлодетекторах используются высокоэффективные алгоритмы подавления шума. Источники помех многочисленны. Это и мерцающие люминесцентные лампы, и компьютерные мониторы, и копировальные аппараты, и рации. Уровень окружающего шума варьируется в зависимости от местоположения рамки металлодетектора. Арку целесообразно протестировать в том месте, где она будет установлена.

Скорость перемещения объекта и ориентация

Независимо от того, перемещается ли объект очень медленно, быстро или перебрасывается через детектор, он всегда должен быть обнаружен. Кроме того, рамка должна срабатывать независимо от ориентации цели.

Постоянное активное обнаружение

Следует всегда выбирать детектор, который работает в постоянном режиме. Ни в коем случае нельзя деактивировать схему обнаружения. Ни при каких обстоятельствах не следует устанавливать отключаемый металлоискатель в автоматических дверных системах.

Как работает металлоискателm и металлодетектор, основные параметры

В статье рассказано как работает металлоискатель, рассмотрены его основные параметры и характеристики. Для начала рассмотрим некоторые из определений.

Динамический режим работы предусматривает непрерывное движение поисковой головки (катушки). Реакция прибора будет наблюдаться только припронесении головки над металлом. Если головку остановить над объектом — реакция пропадет.

Статический режим работы — такой режим, при котором реакция прибора будет сохраняться, пока головка находится над объектом. При этом не важно, движется она или нет.

Псевдостатический режим работы — динамический режим с очень медленной подстройкой порога. То есть, если головку долго держать над объектом, произойдет подстройка прибора под этот объект и реакция пропадет. При удалении головки от объекта начнется обратная подстройка той же длительности. В компьютеризированных приборах процессами подстройки порога управляет микропроцессор, поэтому скорости подстройки при приближении и удалении от объекта могут быть разными. В обычных приборах с псевдостатикой для быстрого восстановления порога при удалении катушки от объекта служит кнопка RETUNE.

VСО-режим — зависимость не только громкости звука, но и его тона (частоты) от величины и глубины объекта. Обостряет реакцию человеческого уха на слабые изменения в принятом от объекта сигнале.

Порог (пороговый тон) — слабый звуковой тон, слышимый в динамике прибора или наушниках при отсутствии металлических объектов вблизи головки. Пороговый тон имеют как приборы, имеющие режим поиска всех металлов, так и приборы со статическими режимами поиска. По этому тону можно судить о работоспособности металлоискателя и изменению минерализации грунта. В большинстве приборов пороговый тон регулируется.

Режекция — отсутствие звукового сигнала (игнорирование) для определенного вида объектов.

Основные принципы построения металлодетектора - достоинства и недостатки

Принципов, по которым строят металлодетекторы, известно несколько. Вот основные три.

BFO (Beat Frequency Oscillator — генератор биений, зависимый генератор) — сложение колебаний двух высокочастотных генераторов и выделение разности их частот, лежащей в звуковом диапазоне. Если поблизости от поисковой катушки появляется металлический предмет, изменяется частота сигнала одного из генераторов, а с ней и высота слышимого звука. Т. е. работают на основе определения малых изменений индуктивности поисковой катушки под воздействием железных предметов. Характеризуются низкой чувствительностью.

TR/IB (Transmit-Receive/Induction Balance — передача, прием и баланс индукции) — в датчике устанавливают две катушки, передающую и приемную. Присутствие металла изменяет индуктивную связь между ними, что влияет на принимаемый сигнал.

PI (Pulse Induction — импульсная индукция) — передачу ведут импульсами, форма и амплитуда принимаемых сигналов зависят от наличия металлических объектов вблизи катушек детектора.

Напротив, импульсные детекторы имеют много достоинств:

  • самые чувствительные среди всех детекторов, которые в современное время имеются;
  • малочувствительны к влиянию земли;
  • имеют простую конструкцию.

При их работе используются магнитные импульсы, способные наводить ток во всех металлических предметах, попадающих в магнитное поле. В перерывах между импульсами, приемник принимает отклик, который усиливается и обрабатывается электронной частью.

При своих неоспоримых достоинствах они имеют и недостатки:

  •  для их работы нужны мощные аккумуляторы;
  • они крайне чувствительны к мелким железным предметам.

С середины 90-х годов многие импульсные металлодетекторы стали снабжаться дискриминатором.

Металлодетекторы с уравновешенной индукцией стали стандартными детекторами для всеобщего использования. В поисковой головке у них расположены две катушки, одна из которых наводит переменное магнитное поле. Другая катушка расположена так, что поле в нормальном состоянии вокруг нее уравновешено, а на ее выходе нет никакою электрического сигнала.

В действительности в приемной катушке имеется так называемый остаточный сигнал, обусловленный не идеальностью конструкции. Металлические предметы, которые приближаются к катушкам, изменяют конфигурацию этого поля, разбалансируют систему. В результате — на выходе приемной катушки появляется сигнал. Этот сигнал можно усилить и информировать оператора о находке.

Современные металлодетекторы, использующие этот принцип, имеют мощную электронику, обрабатывающую сигнал и дающую оператору массу дополнительной информации, например:

  • относительную удельную проводимость металла;
  • глубину залегания и т. д.

Каждому принципу свойственны специфические достоинства и недостатки. Поэтому в дорогих и сложных детекторах, способных определить не только наличие, но и вид металла, комбинируют все три.

Функционирование металлоискателя

При включении металлоискателя в поисковой катушке создается электромагнитное поле, которое распространяется в окружающую среду:

  •  земля;
  • камень;
  • вода;
  • дерево;
  • воздух.

На поверхности металлов, попавших в зону действия поисковой катушки, под действием электромагнитного поля возникают вихревые токи. Эти вихревые токи создают собственные встречные электромагнитные поля, приводящие к снижению мощности электромагнитного поля, создаваемого поисковой катушкой. Это фиксируется электронной схемой прибора.

Кроме того, вторичное поле искажает конфигурацию основного поля, что также улавливается прибором. Электронная схема металлоискателя обрабатывает полученную информацию и сигнализирует об обнаружении металла.

Вихревые токи образуются на поверхности любых металлических объектов или электропроводящих минералов. Определение металла в объекте основано на измерении удельной электропроводности объекта.

Частотные диапазоны металлодетекторов

В технической литературе, посвященной металлодетекторам, используется много специальных терминов. Так, обозначение VLF (Very Low Frequency) означает очень низкую рабочую частоту металлодетектора.

Способность металлодетектора дискриминировать (распознавать) характер находки зависит от рабочей частоты прибора. При высоких частотах усиливается явления скин-эффекта, и качество дискриминации значительно ухудшается.

Поэтому сначала (70-е, начало 80-х годов) производители металлодетекторов использовали очень низкие частоты около 2 кГц. Это приводило к возникновению специфических проблем:

  • на этих частотах, несмотря на хорошую чувствительность к меди и серебру, была снижена чувствительность к золоту и никелю;
  • при конструировании катушек возникали проблемы с качеством (добротностью).

Современные детекторы металла имеют широкий разброс по рабочей частоте, это обусловлено спецификой их применения, а также по инженерно-конструкторским соображениям.

Чаще всего диапазон частот простирается от 6 до 20 кГц, но бывает и ниже. В этом частотном диапазоне приборы хорошо дискриминируют цели и не возникает серьезных проблем с конструкцией катушек.

Приборы для поиска золота используют повышенные частоты — до 15—20 кГц и выше. Это обусловлено еше и тем, что на эти

Металлоискатели

Электронный клондайк

Не случайно лидирующая компания по производству металлодетекторов Minelab родом из Австралии. Именно там в 1970-х простым миноискателем был найден золотой самородок весом 27 кг, проданный потом с аукциона за $1 млн, что и дало старт австралийской электронной золотой лихорадке. Нахождение самородкового гнезда с помощью обычного старательского лотка — большое везение. Металлодетектором можно обнаруживать частицы золота меньше спичечной головки, не промывая в ледяной воде кубометры породы. Промышленный метод добычи золота не позволяет улавливать крупные самородки, которые уходят в отвалы и становятся добычей поисковиков с металлодетекторами.

Золото встречается не только на полигонах, но и в старых старательских поселках. При Сталине законы были суровы, при обнаружении неучтенного золота статья гласила: «Грамм — год». Многие клады, припрятанные в старые времена, так и не были востребованы своими хозяевами. Теоретически и сейчас вольная добыча запрещена, но никто не мешает, например, заключить договор с председателем артели на добычу на отработанных участках. Оплата обычно не ниже 50%. Существуют и другие способы легализовать частную золотодобычу.

Уходим под воду

Монетки, золото и клады, к сожалению, не грибы и, будучи собранными, заново не появляются. Есть, правда, исключение — пляжи. Только на пляжах Италии энтузиасты с металлодетекторами находят потерянных украшений и монет на €25 млн в год. Выходить на пляжную охоту рекомендуется пораньше — в 4−5 часов утра. Многие энтузиасты-поисковики не расстаются со своими детекторами и на зарубежном отдыхе — большинство приборов довольно компактны и не сильно обременяют при путешествии.

Но куда больше потенциальных сокровищ можно найти под водой. И не только в местах отдыха. С появлением на рынке специализированных детекторов для подводного поиска все больше поисковиков перемещается под воду в район Черноморского побережья, вдоль которого в античные времена на небольших глубинах пролегали оживленные торговые морские пути. И хотя снаряжение для такого поиска, включая акваланг, бюджетным не назовешь, находят под водой уже далеко не монетки.

Методика досмотра человека ручным досмотровым металлоискателем

Правила

  • Сохраняйте приватность при досмотре. В процессе досмотра рекомендуется не касаться досматриваемого человека ручным металлодетектором.
  • Ручной металлодетектор  не является оружием нападения и не должен рассматриваться как таковой. Корпус металлодетектора при необходимости позволяет использовать его в качестве средства самообороны.
  • Перед использованием металлодетектора ознакомьтесь с инструкцией по эксплуатации. Для более эффективной работы с металлодетектором по выявлению запрещенных металлических объектов необходимо проводить регулярное тестирование персонала, мероприятия по повышению квалификации и обучению сотрудников охраны и силовых структур.
  • Ручной металлодетектор при сканировании человека должен находиться на расстоянии 5-10 см от тела. Избегайте касания частей тела или одежды досматриваемого металлодетектором. Тем не менее, в некоторых случаях при досмотре человека в верхней одежде (пуховики, куртки, пальто и пр.) необходимо подносить металлодетектор к телу досматриваемого на расстояние меньше 5 см для обеспечения наилучшего качества по выявлению металлических предметов.
  • Используйте металлодетектор в режиме максимальной чувствительности. Исключением может являться случай, когда досмотр проводится рядом с крупными металлическими предметами (например, пол с металлической арматурой).
  • Досмотр человека должен всегда проводиться по одному и тому же алгоритму с соблюдением четкой последовательности действий.

На иллюстрации ниже представлена наиболее эффективная методика досмотра человека на примере ручного металлодетектора СФИНКС ВМ-611 ВИХРЬ ПРО.

Описание методики досмотра человека ручным металлодетектором.

1. Регулярно в течении смены проверяйте работоспособность металлодетектора, поднося его к металлическим предметам, находящимся на вашем теле (пряжка, часы и пр.). Сканированием со скоростью не более 0.5 м/с поднесите металлодетектор к локальному металлическому предмету. Срабатывание металлодетектора (световая и звуковая сигнализация) на расстоянии в соответствии с паспортом на изделие будет гарантировать, что металлодетектор работает и вы обеспечиваете эффективный досмотр.

2. Попросите досматриваемого выложить все металлические предметы, которые находятся при нем (ключи, телефон, монеты и др.). Также необходимо, чтобы досматриваемый снял головной убор и, по возможности, крупную верхнюю одежду.

3. Досматриваемый должен располагаться лицом к оператору, ноги - на расстоянии не менее 50 см друг от друга, а руки расставлены в стороны параллельно полу.

4. Начните с верхней части одного из плеч досматриваемого. Держите металлодетектор горизонтально и параллельно передней части тела человека. Сканируйте половину передней части тела сверху вниз до стопы*, перейдите к другой стопе и продолжайте сканирование другой половины передней части тела в направлении снизу вверх до другого плеча, как показано на рисунке 1. Обращайте внимание, если длина датчика (активная зона сканирования) металлодетектора меньше половины ширины тела досматриваемого, то алгоритм должен быть изменен в сторону увеличения проходов по вертикали со смещением, чтобы вся поверхность тела была в зоне сканирования.

5. Проведите металлодетектором через верхнюю часть плеча и следуйте от плеча в сторону кисти руки. Переместите металлодетектор на нижнюю часть кисти и далее следуйте до подмышечной впадины. Сканируйте боковую часть тела вниз до стопы, переместите сканирующую часть металлодетектора на внутреннюю часть ноги. Продолжайте проводить досмотр снизу вверх с переходом на противоположную ногу, а затем, дойдя до противоположной стопы, перейдите на внешнюю часть ноги и поднимитесь до другой подмышечной впадины. Повторите движения в обратной последовательности, которые вы проделали с противоположной рукой, как это проиллюстрировано на рисунке 2. Обратите внимание, чтобы в процессе сканирования не допускались касания тела досматриваемого.

6. Попросите досматриваемого развернуться на 360 градусов. Алгоритм, который использовался для лицевой части следует повторить для задней части тела человека в соответствии с рисунком 3.

7. Если требования вашей методики досмотра (например, ИКАО) предполагают досмотр обуви, ознакомьтесь с рисунком 4. Попросите досматриваемого опереться на стол или любой другой объект и поднять ногу, согнув ее в колене под углом 90 градусов, как указано на рисунке. Просканируйте обувь со стороны подошвы. Повторите с другой ногой. При нахождении в обуви металлических супинаторов или других металлических вставок обе ноги должны вызывать одинаковое срабатывание металлодетектора. Наилучшим вариантом досмотра обуви является использование интроскопа.


8. Сканирование головы начните от лобной части и перейдите через верхнюю часть головы к шее. Обогните голову, чтобы вся ее поверхность была отсканирована. Особенное внимание обращайте на женщин с пышными прическами. Обратите внимание, чтобы в процессе сканирования ручным металлодетектором не допускались касания головы досматриваемого.


В предыдущей части методики досмотра с помощью ручного металлодетектора мы рассмотрели процесс сканирования досматриваемого, следующим шагом будут действия оператора при обнаружении металлических предметов.

- Когда металлодетектор выдает сигнализацию об обнаружении металлического предмета и оператор визуально не наблюдает объект обнаружения (он скрыт под одеждой, в волосах и т.п.), следует:

1. Попросить досматриваемого предъявить к контролю объект из области обнаружения для визуального контроля оператором.

2. Провести повторное сканирование области обнаружения.

3. В случае повторного срабатывания металлодетектора вернуться к пункту 1. В случае отсутствия сигнализации при повторном сканировании следует продолжить досмотр согласно методике.

Важным требованием является повторный досмотр той области, в которой был обнаружен и изъят металлический предмет. Помните о том, что досматриваемый может положить телефон, металлическую визитницу или другой объект в карман, а за этим объектом “спрятать” пистолет, нож или другой запрещенный предмет. Принцип прост: обнаружение – изъятие - визуальный контроль - повторное сканирование места обнаружения объекта и так, возможно, несколько раз до тех пор, пока металлодетектор не будет сигнализировать об обнаружении металлических предметов.

Также обратите внимание на следующую рекомендацию: оператор должен обязательно осуществить визуальный контроль обнаруженного объекта и убедиться, что именно он вызвал срабатывание металлодетектора. Например, если металлодетектор сработал в области запястья и досматриваемый уверяет, что это часы, которые находятся под рубашкой, то оператор должен попросить человека поднять рукав, чтобы увидеть объект. Если часы крупные, следует попросить снять их и еще раз досмотреть область запястья, если она скрыта одеждой.

- Если в составе системы безопасности на объекте используется рамочный стационарный металлодетектор, и он вызвал тревогу при проходе досматриваемого, то вне зависимости от количества контролируемых зон и количества активных зон обнаружения проведите досмотр ручным металлодетектором в соответствии с полным алгоритмом данной методики досмотра. При обнаружении одного объекта не останавливайте процесс досмотра и завершите его в соответствии с описанным алгоритмом.

- Как правило, на средней части тела человека, в районе пояса, находятся металлические предметы такие как пряжки, крупные металлические пуговицы, кнопки или металлические молнии. Если при сканировании передней части досматриваемого происходит обнаружение металлического предмета, то предлагаются два варианта дальнейших действий:

а) Оператор должен попросить досматриваемого оттянуть и повернуть наружу внутреннюю часть пояса и пряжку ремня, если он есть, чтобы оператор смог убедиться в отсутствии металлического предмета за поясом или ремнем.

б) Оператор должен попросить досматриваемого расстегнуть ремень и отвести пряжку от места срабатывания металлодетектора. Затем оператор должен осуществить повторное сканирование области срабатывания. При дальнейшем обнаружении объекта в указанной области должен быть осуществлен персональный досмотр в отдельном помещении.

Данный материал подготовлен для сотрудников ЧОО (ЧОП), служб безопасности и силовых структур.

*В случае наличия металлический конструкций в полу рекомендуется проводить сканирование области стоп досматриваемого с сохранением неизменного расстояния от металлодетектора до пола, как это показано на рисунке 5.


Материал предоставлен официальным сайтом производителя ручных металлодетекторов «Сфинкс» (ЗАО "СФИНКС").

Скачать в формате pdf.

Как работают металлоискатели?

Металлоискатели - огромная часть нашей жизни, поскольку они предоставляют миллионам людей во всем мире возможность открывать спрятанные сокровища; а также обеспечение безопасности в аэропортах, офисных зданиях, школах, государственных учреждениях и тюрьмах, помогая гарантировать, что никто не пронесет оружие в такие помещения.

Итак, вы, наверное, задавались вопросом ... Как именно это работает?

Что ж, внутренняя работа металлоискателей основана на теории электромагнетизма.Он работает с использованием технологий, позволяющих использовать уникальную взаимосвязь, существующую между электричеством и магнетизмом.

В этой статье я бы подробно объяснил основной принцип работы металлоискателя и технологии, обеспечивающие работу различных типов.

Имейте в виду, что не обязательно знать, как работает металлоискатель, чтобы его использовать. Однако вполне возможно, что знание того, как это работает, поможет вам использовать его более эффективно в будущем.

Основной принцип работы металлоискателей

Основные принципы работы металлоискателей основаны на электромагнитной индукции.

Металлоискатели взаимодействуют с металлическими элементами на земле через одну или несколько катушек индуктивности, прикрепленных к ним. Они работают за счет передачи электромагнитного поля от поисковой катушки, прикрепленной к земле. В результате этой электромагнитной передачи любые металлические объекты (цели) в пределах диапазона электромагнитного поля будут возбуждены и в ответ будут передавать собственное электромагнитное поле. Затем поисковая катушка детектора принимает ретранслируемое поле и предупреждает пользователя, производя отклик цели.

Большинство металлоискателей имеют функцию распознавания; что представляет собой способность металлоискателя определять подземные цели на основе его черных металлов и / или проводящих свойств. Эта функция позволяет металлоискателям различать разные типы целей и может быть настроена на игнорирование нежелательных целей.

Имея базовое представление о том, как работают металлоискатели, давайте теперь поговорим о технологиях, на которых основан этот принцип.

Как работают металлоискатели

Металлоискатели работают на принципах электрофизики.Устройство генерирует электромагнитные волны, которые проникают глубоко в землю через металлические поисковые катушки. Эти электрические волны достигают объекта в пределах его диапазона, который заряжает другой металл в его диапазоне. Электромагнитные волны принимаются поисковыми катушками. Как только эти волны достигают поисковой катушки, детектор издает звуковой сигнал, информируя пользователя о том, что на его пути что-то важное.

Наука в действие

Некоторые ключевые понятия применимы, когда мы говорим о работе металлоискателей.Некоторые из них описаны ниже

· Частота

Есть два типа частот: низкие частоты и высокие частоты, которые работают с различными аспектами целей. Детектор с низкой частотой лучше всего подходит для обнаружения металлов, которые находятся глубоко в толще земной коры. С другой стороны, высокочастотный металлоискатель должен обнаруживать все типы металлов, которые попадают в зону прямого действия металлоискателя. Это объясняет, что высокочастотный детектор прямо пропорционален высокой чувствительности металлов.Однако на рынке доступны металлоискатели с несколькими частотами, и они лучше всего работают в любом случае. Просто выберите правильные настройки частоты для поиска глубоких больших или маленьких целей.

· Остаток земли

Это важный механизм, когда в земле есть не только драгоценные металлы, но и различные минералы. Иногда минералы могут препятствовать сигналам от различных подземных металлов, которые под землей покрыты тысячами различных минералов.Настройка баланса грунта устраняет эту проблему, игнорируя нежелательное обнаружение, и вы можете слышать только те обнаружения, которые вам нужны. Однако типы настроек заземления у разных металлоискателей различаются. Есть три типа настроек баланса грунта:

  1. Ручной баланс грунта: люди настраивают детектор в соответствии со своими требованиями, но иногда они не получают желаемых результатов, потому что человек не является экспертом в этом вопросе. Он использует это как свое хобби.
  2. Автоматический баланс грунта: Все, что вам нужно сделать, это указать ваши требования, и металлоискатель будет настроен соответствующим образом. Этот способ настройки намного проще и эффективнее ручного.
  3. Tracking Ground balance: Постоянно меняющиеся настройки с изменением уровня земли. Это более продвинутая настройка для профессионального обнаружения.

· Дискриминация

Металл различается по свойствам, например, по тому, насколько они способствуют излучению, насколько хорошо они ионизируются, обладают ли они свойствами железа и склонны к ржавчине. Настройка дискриминации поможет эффективно различать полезные и бесполезные цели еще до копания.Этот параметр экономит много времени и усилий человека, что позволяет использовать его в другом месте для продуктивной работы.

Каждый извещатель отличается настройками дискриминации, следовательно, в разных извещателях есть четыре различных типа настроек дискриминации. Четыре основных типа настроек дискриминации включают:

  1. Переменная дискриминация: детектор имеет простую ручку, которая управляет механизмом дискриминации
  2. Iron mask / Iron Reject: исключает нежелательные материалы, такие как гвозди, и обнаруживает ценные металлы, присутствующие в почве.
  3. Notch дискриминация: вы настраиваете как желаемый, так и нежелательный материал, который вы хотите обнаружить детектором.
  4. Smartfind: как следует из названия, это наиболее продвинутый тип распознавания, при котором вы вводите идентификаторы цели в детектор. Система распознает эти идентификаторы и сортирует материалы по проводимости или свойствам железа.

Металлоискатели различных типов

Металлоискатели можно разделить на разные категории в зависимости от их свойств.Различные магнитные поля из-за разного электрического разряда могут увеличивать или ухудшать частоты. С изменяющимися токами извещатели имеют другое название. Несколько типов металлоискателей включают:

  • Детекторы СНЧ (очень низкой частоты) являются простыми и имеют фиксированную частоту обнаружения в диапазоне от 6 до 20 герц. Как правило, это меньше 30 герц. Это считается простым детектором охоты за сокровищами.
  • Детектор
  • PI (импульсный индукционный) - это еще один тип детектора, который улавливает импульсы и требует высоких частот для обнаружения цели. Благодаря этим характеристикам они особенно подходят для материалов, которые залегают глубже в землю.
  • FBS (Full band Spectrum) имеет такую ​​конструкцию, что может обнаруживать несколько частот одновременно. Проще говоря, можно сказать, что несколько детекторов работают вовремя.
  • Самый распространенный тип металлоискателя - это проходной металлоискатель, который вы, возможно, видели за пределами офисных зданий, в аэропортах и ​​во многих других местах. Когда человек проходит через эти детекторы, любое хранение вредных предметов под одеждой или в сумках позволяет металлоискателю издавать звуковой сигнал в соответствии с его типом.
  • Есть также ручные металлоискатели, опять же используемые для безопасности. Их проводят по всему телу человека, и они запрограммированы издавать звук в соответствии с типом обнаруженного металла.

Технологии

  • Очень низкая частота
  • Импульсная индукция
  • Колебание частоты биений

Вот краткий обзор каждой из этих технологий, чтобы понять, как они работают.

Очень низкая частота (VLF)

Очень низкая частота - самая популярная технология металлоискателей, используемая сегодня. И он использует 2 отдельных катушки; а именно катушка передатчика и приемника.

Катушка передатчика - это внешний контур катушки. Он содержит катушку с проволокой, по которой электрический ток течет вверх и вниз (примерно до 1000 раз в секунду).

Электрический ток, протекающий вверх и вниз через эту катушку передатчика, генерирует электромагнитное поле, которое взаимодействует с любым проводящим веществом, с которым сталкивается, и заставляет эти вещества генерировать собственные слабые магнитные поля.

Приемная катушка, с другой стороны, представляет собой внутреннюю катушку, которая также состоит из другой проволочной катушки. И снова эта проволочная катушка работает как антенна, обнаруживая частоты целей под землей и усиливая их сигналы.

Чтобы различать разные металлы, VFL использует явление, называемое «фазовым сдвигом». Благодаря фазовому сдвигу металлоискатели на основе СНЧ обладают способностью, называемой дискриминацией; который представляет собой способность металлоискателя определять подземные цели на основе его черных металлов и / или проводящих свойств.

И поскольку сопротивление и индуктивность в большинстве металлов различаются, величина фазового сдвига проверяется металлоискателем VLF с использованием фазовой демодуляции (которая представляет собой пару электронных схем) и сравнивает ее со средним значением для конкретного типа металла. . Затем вы получите уведомление с помощью визуального индикатора или звукового сигнала, указывающего диапазон металлов, в которых может находиться объект.

Технология PI

Технология

PI отличается от очень низкой частоты (VLF), поскольку в ней используется 1 катушка как передатчик, так и приемник.Однако известно, что некоторые используют несколько катушек (две или даже три), работающих одновременно.

Мощные импульсы проходят по катушке с проволокой, что создает небольшие магнитные поля. Когда они заканчиваются, магнитные поля меняют полярность, а затем коллапсируют, образуя электрический всплеск. За микросекунды острие иссякает после того, как генерирует другой ток, проходящий через поисковую катушку.

Детекторы

PI способны обнаруживать металлы, находящиеся на гораздо большей глубине, чем другие технологии обнаружения металлов.

Колебание частоты биений - технология BFO

Колебание частоты биений (BFO) - это основная форма технологии обнаружения металлов. В системе BFO есть две катушки проволоки. Катушка большего размера вставляется в поисковую головку, а катушка меньшего размера помещается в блок управления детектора.

Генератор соединяет каждую катушку и генерирует тысячи импульсов тока в секунду.

Катушка генерирует радиоволны, когда импульсы проходят через каждую катушку.Радиоволна улавливается в блоке управления крошечным приемником и создает слышимую серию тонов в зависимости от разницы между частотами.

Когда катушка проходит через металлический объект, магнитное поле, вызванное током, протекающим через катушку, создает магнитное поле вокруг объекта. Магнитное поле объекта влияет на частоту радиоволн, генерируемую катушкой поисковой головки.

Поскольку частота в блоке управления отклоняется от частоты катушки, слышимые биения меняются по тональности и продолжительности.

Колебание частоты биений, однако, не обеспечивает такой же степени точности и контроля, как другие 2 технологии. А металлоискатели, использующие технологию BFO, продаются по более низкой цене из-за своей простой конструкции.

Факторы, которые могут повлиять на работу металлоискателя

Глубина обнаружения металлоискателя зависит от того, какую из вышеперечисленных технологий он использует, а также от ряда факторов окружающей среды, перечисленных ниже…

  • Минерализация грунта
  • Размер цели
  • Форма мишени
  • Ориентация цели
  • Материал мишени

Итак, вот оно.Теперь у вас есть базовое представление о том, как работает ваш металлоискатель.

Как работают металлоискатели?

БЕСПЛАТНАЯ ДОСТАВКА ДЛЯ ВСЕХ ЗАКАЗОВ ОТ 99 * Facebook Twitter Эл. адрес Pinterest linkedin WhatsApp WhatsApp Телеграмма
  • БЮЛЛЕТЕНЬ
  • Служба поддержки клиентов
    • Моя учетная запись
    • Отслеживание вашего заказа
    • Отгрузка и доставка
    • Возврат и обмен
    • Конфиденциальность и безопасность
  • Свяжитесь с нами
Поиск Войти / Зарегистрироваться 0 Список желаний 0 товаров / 0 руб.00 Меню 0 товаров / $ 0,00 Обзор категорий
  • Металлоискатели
    • Марка
      • Детек
      • Детектор Pro
      • Сокол
      • Фишер
      • Гаррет
      • Minelab
      • Нокта Макро
      • Квест
      • Teknetics
      • Tesoro
      • Электроника Уайтс
      • Металлоискатели XP
    • Цена
      • Менее 200 долларов
      • 200 до 400 долларов
      • 400 до 1000 долларов
      • от 1000 до 3000 долларов
      • 3000 до 5000 долларов
      • Более 5000 долларов
    • Категория детектора
      • Охота за сокровищами
      • Поиск золота
    • Уровень опыта
      • Начальный / Средний
      • Продвинутый / Эксперт
    • Водонепроницаемость
      • Водонепроницаемый извещатель
      • Водонепроницаемая катушка
      • Водонепроницаемость
      • Нет
    • Рейтинг глубины водонепроницаемости
      • 3 фута
      • 20 футов
      • 200 футов
    • Демонстрационная версия / Открытая коробка
      • Тип детектора
        • Торговое оборудование
        • Металлоискатели
        • Пинпоинтеры
        • Жезлы безопасности
        • Прохождения
      • Коммерческая и промышленная
        • Трассы и детекторы труб
        • Детекторы труб и утечек
        • Магнитные извещатели
      • Профессиональные детекторы
        • Наземный радар дальнего обнаружения
        • Оборудование для измерения сопротивления
        • Магнитометр
        • Детекторы полости
        • Морской и подводный
    • Пинпоинтеры
      • Марка
        • Детектор Pro
        • Фишер
        • Гаррет
        • Марс
        • Minelab
        • Нокта Макро
        • Квест
        • Солнечный луч
        • Teknetics
        • Сокровища
        • Электроника Уайтс
        • Металлоискатели XP
      • Стиль указателя
        • Моно катушка
        • Указатель
      • Беспроводной
        • Беспроводная связь
        • Проводной
      • Водонепроницаемость
        • Водонепроницаемый
        • Водонепроницаемость
        • Нет
    • Книги и справочники
      • Марка
        • Энди Сабиш
        • Клайв Джеймс Клайник
        • Давид Поче
        • Гаррет
        • Гэри Дрейтон
        • Minelab
        • RAM Книги
        • Серьезное обнаружение
        • Тони Диана
        • Электроника Уайтс
        • Металлоискатели XP
      • Тип
        • Книга
        • Карта
        • Направляющая
        • DVD / Blu Ray
        • CD
        • Руководство пользователя
    • Сумки для переноски
      • Марка
        • Валы детектора Андерсона
        • Выборки Apex
        • Базз Уилсон
        • Сокол
        • Фишер
        • Гаррет
        • Minelab
        • Шахтер Джон Дизайн
        • Нокта Макро
        • Квест
        • ReadyShovel
        • Ограбить корабельные морские поставки
        • Серьезное обнаружение
        • Солнечный луч
        • Teknetics
        • Tesoro
        • Мудрые сокровища
        • Электроника Уайтс
        • Wilcox
        • Металлоискатели XP
      • Тип мешка
        • Сумка для переноски детектора
        • Рюкзак
        • Разное
        • Чехлы от дождя и пыли
        • Подсумок
        • Сумка для катушек Search
        • Ножны
      • Прокладка
        • Есть
        • Нет
    • Катушки
      • Марка
        • Производство Coiltek
        • Поисковые катушки CORS Labs
        • Detech
        • Фишер
        • Гаррет
        • Марс
        • Minelab
        • Шахтер Джон Дизайн
        • Катушки NEL
        • Нокта Макро
        • Квест
        • Солнечный луч
        • Teknetics
        • Tesoro
        • Электроника Уайтс
        • Металлоискатели XP
      • Тип
        • Концентрический
        • Двойной D (DD)
        • Двойное поле
        • Monoloop
        • SEF
        • Супер-D
        • Защита от помех
      • Сборка
        • Открыть
        • Цельный
      • Крышки катушки
        • Крышки катушки
      • Беспроводной
        • Беспроводная связь
        • Проводной
      • Форма
        • Бабочка
        • Эллиптический
        • Круглый
        • Слеза
        • Полуэллиптический
      • Водонепроницаемость
        • Водонепроницаемый
        • Водонепроницаемость
        • Нет
      • Водонепроницаемая глубина
        • 3 фута
        • 20 футов
        • 200 футов
    • Наушники
      • Марка
        • Детектор Pro
        • Сокол
        • Фишер
        • Гаррет
        • Убийца Б
        • Minelab
        • Нокта Макро
        • Квест
        • Солнечный луч
        • Teknetics
        • Мудрые сокровища
        • Электроника Уайтс
        • Металлоискатели XP
      • Тип
        • Над ухом
        • На ухо
        • В ухе
        • Ресиверы
        • Датчики
        • Принадлежности
      • Водонепроницаемость
        • Водонепроницаемый
        • Водонепроницаемость
        • Нет
      • Домкрат Тип
        • 1/4 дюйма
        • 1/8 дюйма
        • 2-контактный
        • 3-контактный
        • 4-контактный
        • 6-контактный
        • 8-контактный
        • Запатентованный водонепроницаемый
      • Беспроводной
        • Беспроводная связь
        • Проводной
    • Запчасти и аксессуары
      • Марка
        • Валы детектора Андерсона
        • Голубая чаша
        • Производство Coiltek
        • Поисковые катушки CORS Labs
        • Детектор Pro
        • Сокол
        • Фишер
        • Гаррет
        • Смазка марки Gibbs
        • Хук и Мур
        • Lesche
        • Lortone, Inc.
        • Марс
        • Minelab
        • Шахтер Джон Дизайн
        • NFused
        • Нокта Макро
        • Квест
        • Серьезное обнаружение
        • Snappy Grip
        • Teknetics
        • Tesoro
        • Электроника Уайтс
        • Металлоискатели XP
      • Тип
        • Подлокотник / обивка
        • Аккумуляторы
        • Батарейный отсек
        • Крышка аккумуляторного отсека
        • Прокладка аккумулятора
        • Кабели
        • Ремни для переноски
        • Ящики
        • Зарядные устройства
        • Зажимы
        • Крышки катушки
        • Ручки извещателей
        • Стойки для извещателей
        • Ручки
        • Модификации рукоятки
        • Оборудование
        • Комплекты оборудования
        • Ремни
        • Адаптеры для наушников
        • Крепления на бедрах
        • Модули и счетчики
        • Гайки и болты
        • Кольца уплотнительные
        • Чехлы от дождя и пыли
        • Совок ручки
        • Защитные пленки
        • Валы и стержни
        • Замки поворотные
        • Шайба
    • Разведка
      • Марка
        • Голубая чаша
        • Camel Mining
        • Гаррет
        • Золотой приятель
        • Золотой куб
        • Золотой джин
        • Золото Магия
        • Работа
        • JSP
        • Minelab
        • NFused
        • Серьезное обнаружение
        • Сокровища и золотые изделия
        • Мудрые сокровища
        • Турбован
        • Электроника Уайтс
      • Тип
        • Захваты ковша
        • Классификаторы
        • Концентратор
        • Щелевые инструменты
        • Дисплеи
        • Земснаряды
        • Сухая стиральная машина
        • Золотые сковороды
        • Принадлежности для испытаний золота
        • Золотые колеса
        • Highbanker
        • Шланг
        • Смазочные материалы
        • Коврики
        • Металлообработка
        • Силовые шлюзы
        • Насосы
        • Весы
        • Знаки
        • Шлюзы
        • Снифферы, табакерки, капельницы
        • Троммель
        • Вакуум
    • Совки и инструменты для дайвинга
      • Марка
        • Голубая чаша
        • Совки для дюн
        • Гаррет
        • Квест
        • РИТЭГ
        • Серьезное обнаружение
        • Sito
        • T-REX
        • Мудрые сокровища
        • Электроника Уайтс
      • Тип ручки
        • изогнутый
        • Удар
        • Мяч
        • D-образная ручка
        • Стандартный
      • Материал
        • Сталь
        • Анодированная сталь
        • Нержавеющая сталь
        • Оцинкованная сталь
        • Алюминий
        • Пластик
    • Лопаты, экскаваторы и кирки
      • Марка
        • Выбор вершины
        • Гаррет
        • Lesche
        • Маленький копатель
        • Minelab
        • Нокта Макро
        • Квест
        • Серьезное обнаружение
        • Мудрые сокровища
        • Электроника Уайтс
        • Wilcox
      • Тип
        • Ножи
        • Выбор
        • Лопаты
        • Мастерки
        • Принадлежности
        • Детали
        • Зонды
        • Молотки
        • Метлы
      • Тип ручки
        • Мяч
        • D-образная ручка
        • Т-образная ручка
        • O-образная ручка
        • Стандартный
      • Материал
        • Сталь
        • Анодированная сталь
        • Нержавеющая сталь
        • Оцинкованная сталь
        • Пластик
    • Подробнее
      • Одежда и одежда
        • Шляпы
        • Рубашки
        • Туфли
        • Патчи
        • Наклейки
        • Бутылки для воды
      • Стаканы и очистка
        • Польская зернистость
        • Запчасти и аксессуары
        • Станки
      • Полиция и безопасность
        • Жезлы безопасности
        • Прохождения
    • Новые продукты
    • Брендов
      Детекторные валы Anderson
      Apex Picks
      Blue Bowl
      Bokos
      Базз Уилсон
      Camel Mining
      Coiltek Manufacturing
      CORS Labs Search Coils
      Detech Detector
      Detech Detech Dune Scoops
      Falcon
      Fisher
      Garrett
      Gibbs Brand Lubricant
      Gold Buddy
      Gold Cube
      Gold Genie
      Gold Magic
      Hook & Moor
      JOBE
      Jbee Jbee
      Lesche
      Lil 'Digger
      Lortone, Inc.
      Mars
      Minelab
      Miner John Designs
      Катушки NEL
      NFused
      Nokta Makro
      Quest
      RAM Books
      ReadyShovel
      RnB
      9118 Судоходство
      911 Marine Serious Detecting
      Sito
      Snappy Grip
      Sun Ray
      T-REX
      Teknetics
      Tesoro
      Thumler's Tumbler
      Treasure Products
      Treasure and Gold86
      Treasure and Gold86
      Treasure and Gold86
      Treasure and Gold Products
      Treasure and Gold Products
      Wilcox
      Металлоискатели XP
      .выпадающее подменю {минимальная высота: 100 пикселей; ширина: 720 пикселей; }]]>
    • Использование
      Детекторы сокровищ
      Детекторы золота
      Водонепроницаемые извещатели
      Детекторы, подходящие для детей
      Детекторы для начинающих / среднего уровня

    Прогрессивный или порочный? Как металлоискатели распознают

    Поиск металла - это веселое времяпрепровождение, даже когда все, что вы можете найти, - это немного покоя и множество всплывающих вкладок.[Huygens Optics] имеет металлоискатель на основе СНЧ, который предлагает гораздо больше обратной связи, чем просто звуковой сигнал или его отсутствие. Эта штука достаточно необычна, чтобы различать типы металла и сообщать числовое значение идентификатора из соответствующего диапазона проводимости.

    Большинство популярных вкладок имели ID 76 или 77, поэтому [Huygens Optics] начал игнорировать их, пока не нашел платиновое обручальное кольцо, не глядя на показания идентификатора. Оказывается, кольцо зарегистрировано в зоне выброса. Теперь, будучи полностью заинтригован системой идентификации детектора, [Huygens Optics] установил испытательный стенд с осциллографом, чтобы лично увидеть, как эта штука распознает разные металлы.Его ценное и обширное видео-прохождение скрывается после перерыва.

    В очень низкочастотном детекторе (VLF) используются две катушки: одна для излучения, а другая для приема. Они перекрываются ровно настолько, чтобы приемная катушка не могла видеть магнитное поле катушки излучения. Это освобождает магнитное поле приемной катушки, которое может прерываться только сторонним металлом, то есть спрятанными в земле сокровищами.

    Как только [Huygens Optics] определила, какая катушка какая, он начал проходить металлические предметы рядом с приемной катушкой, чтобы посмотреть, что происходит на телескопе.В зависимости от типа материала, а также размера и формы объекта форма волны, которую он создавал, показывала сдвиг по фазе по сравнению с формой волны эмиссионной катушки. Это в значительной степени напрямую преобразуется в считывание идентификатора - чем выше значение фазового сдвига, тем выше значение идентификатора.

    На протяжении многих лет мы подбирали самодельные металлоискатели всех размеров, но этот - ATtiny-ist.

    .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
