Как быстро собрать металлоискатель из китайского мультиметра


Представим распространенную проблему: вам необходимо найти арматуру в стене, а металлоискателя нет под рукой. Как бы невозможно это ни казалось, но металлоискатель для таких целей можно сделать самому всего за 5 минут, без преувеличения.
Основой нашему прибору послужит обычный китайский мультиметр, который есть почти у каждого. Модель или марка значения не имеют.

Понадобится


  • Мультиметр, если нет закажите на Али Экспресс - http://ali.pub/59olb8
  • Проволока эмалированная медная 0,3 мм.

Также понадобится: трубка для поисковой штанги, скотч, термоусадка, клей, кусок деревяшки.

Изготовление металлоискателя


В деревянную рейку вкручиваем 2 самореза на расстоянии 15 см. Наматываем на них 60 витков провода.

Вывинчиваем саморез, снимаем намотку, формируем круг.

Берем трубку и сверлим отверстие от края на расстоянии 2-3 см.

Болгаркой делаем пропил.

Вставляем катушку и фиксируем деревянным чопиком.

Чтобы катушка не крутилась, сажаем на клей.

Берем мультиметр, отрезаем щупы, зачищаем провода на концах.

Подключаем к выводам обмотки, надеваем термоусадку и обдуваем феном.

Скотчем приматываем мультиметр и провода к к шанге.

Металлоискатель готов к работе.

Как пользоваться. Испытания на местности


Мультиметр устанавливаем в режим «звуковой прозвонки» она же проверка диодов.

Изначально индикатор уходит за пределы и показывает высокое сопротивление.

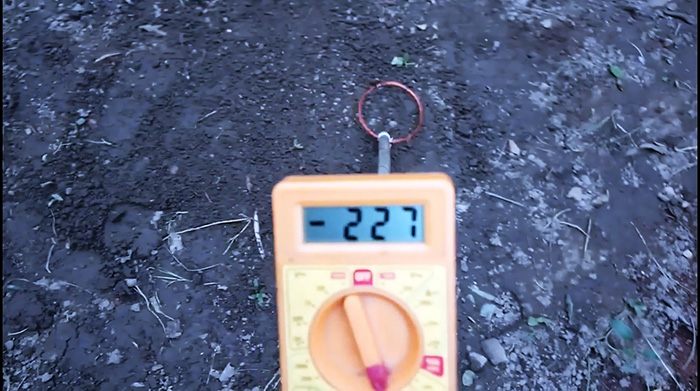

Производим поиск.

Как только в поле зрения катушки появится металл, то ее индуктивность будет изменятся. В результате чего на индикаторе отобразится значение.
Пробуем выкопать находку.


Промоем в воде.

Нашелся небольшой слиток с включенным в него металлом.

Совет по настройке: Чтобы увеличить чувствительность, можно смотать пару витков с катушки, тогда порог срабатывания будет выше. Но в этом случае изначально могут быть высокие значения, которые будут уменьшаться при поиске металлов.
Рекомендация по поиску: мультиметр не измеряет индуктивность катушки, а лишь реагирует на всплески изменения токов в проводнике. Поэтому, для точного поиска катушка всегда должна находится в движении. Если металл попал в нее и стоит без движения, то прибор показывает высокие значения, как только движение началось, металлоискатель стал «видеть» металл.

Смотрите видео


Как из мультиметра сделать металлоискатель за 5 минут


Вы думаете это не реально сделать за 5 минут полноценный металлоискатель? Сейчас ваши представления будут разрушены.
Наверняка почти у каждого есть дома китайский мультиметр, не обязательно такой как на фото, любой подобный подойдет. Так вот, на базе него и будем делать этот простой прибор для поиска металлов.

Понадобится


  • Мультиметр - http://ali.pub/59olb8
  • Проволока эмалированная 0,3 мм.
  • Пластиковая труба.
  • Скотч.

Как быстро переделать мультиметр в металлоискатель


Все что нужно сделать так это поисковую катушку металлоискателя. Для этого берем провод 0,3 мм.

В доску вбиваем 2 гвоздя и на них наматываем 150 витков.

Далее снимаем намотку, фиксируем кусочками проволоки.


Подключаем щупы китайского мультиметра к катушке, предварительно отчистив контакты от эмали.

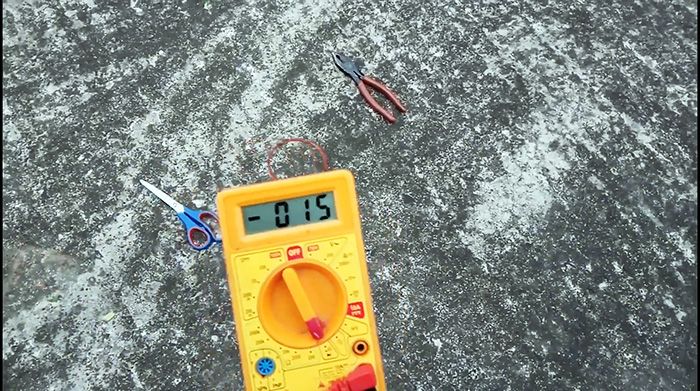

Мультиметр устанавливаем в режим проверки диодов. На этом все, металлоискатель говтов.
Для проверки поднесите металлический предмет и показания тестера сразу изменятся.


Почему он работает?


Мультиметр в режиме прозвонки диодов выдает на щупы переменный ток, так как изначально не знает полярность подключенного диода. Данный переменный сигнал производит в катушке резонанс и считывает его значение. Как только в катушке появляется металл - это меняет ее индуктивность, что и считывает тестер.
У данного прибора есть один недостаток: он работает в импульсном режиме, и, поэтому, необходимо двигать постоянно предмет, чтобы его обнаружить. Так как если металл в катушке остается, но не двигается, тестер выдает «0» или низкие значения.

Улучшим наш прибор


Дополним наш металлоискатель поисковой штангой, для удобство использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.

Выпилим прощелину и отверстие для катушки.

Закрепим плотно ниткой.

Сделаем отвод к мультиметру.

Тестер закрепим скотчем.

Соединим со шумами.

Теперь можно пользоваться.


Если приноровиться, то поиск идет отлично, даже закопанных в землю металлов.

Смотрите видео


Самодельный металлоискатель из мультиметра

На чтение 2 мин Просмотров 1. 1к.

Чтобы заняться поиском артефактов в земле, необходим металлоискатель. Но даже самый простой прибор подобного назначения стоит немалую сумму денег. В качестве альтернативы, народные умельцы разработали собственную конструкцию металлоискателя. Она изготавливается из недорогих подручных материалов.

Основой самодельного металлоискателя, является обычный мультиметр. Это дешевый и простой в использовании прибор, применяемый в радиотехнике. Кроме мультиметра, мастеру потребуется медная проволока толщиной не более 0,3 мм, скотч и тонкая пластиковая труба длиной около 1,5 метров.

Работу начинают с изготовления электрической катушки. Для этого, в деревянную доску вбивают два гвоздя, на расстоянии 20-25 см друг от друга. Затем, между ними наматывают около 150 витков медной эмалированной проволоки. Оба конца проволоки отводят в сторону. Полученную обмотку аккуратно снимают. Чтобы витки не сместились, их скрепляют между собой небольшими кусками такой же проволоки, пластиковыми хомутами или изолентой. После этого, обмотку расправляют и придают ей форму кольца.

На следующем этапе, концы проволоки на обмотке зачищают от эмали и подсоединяют к ним щупы мультиметра. Для надежности их фиксируют изолентой. Прибор включают и переводят в режим проверки диодов. После этого, переходят к тестированию чувствительности прибора, поднося к нему различные металлические предметы. При этом, показания на шкале мультиметра должны изменяться в зависимости от размера предмета и расстояния, на котором он находится от катушки. Чем он больше и ближе, тем выше цифровое значение, отображаемое на экране.

Как и в устройстве заводского изготовления, металл, поднесенный к катушке, изменяет в ней ток индукции. Мультиметр считывает изменение его резонанса и показывает это на своей шкале. Единственный недостаток самодельного металлоискателя – работа в импульсном режиме. То есть, для поиска предметов, катушка должна находиться в постоянном движении. Если ее держать на одном месте, шкала прибора будет отображать ноль или отрицательные значения.

Чтобы прибор ничем не отличался от заводских изделий, катушку прикрепляют к импровизированной штанге. Ее делают из отрезка тонкой пластиковой трубки. К другому ее концу фиксируют мультиметр так, чтобы его шкала находилась на приемлемом для глаз расстоянии. Соединительные провода обматывают вокруг штанги и закрепляют изолентой. Для удобства удержания, штангу оснащают ручкой. Металлоискатель готов.

Схема металлоискателя из мультиметра » Паятель.Ру


Радиолюбителями предложено множество различных приставок к мультиметру типа DT-832 (или аналогичного), но практически все они предназначены для расширения его измерительных способностей, как прибора для проведения измерения различных электрических величин. Например, дополнив его несложной приставкой, представляющей собой высокочастотный генератор с объемным контуром, можно его использовать в качестве достаточно чувствительного металлоискателя, способного обнаружить пятирублевую монету (современный пятак) на глубине более 10 см, а ведро или крышку люка на глубине более полутора метра.


Принципиальная схема приставки показана на рисунке. Её задача в преобразовании степени воздействия на контур L1-C2 металлического предмета в постоянное напряжение на конденсаторе С3. Это напряжение измеряется мультиметром, и по его показаниям определяется наличие металлического предмета. Основа приставки ВЧ генератор на транзисторе VT1.

Величина ПОС, приводящей к запуску генератора зависит от сопротивления резистора R1 (этот резистор подстроечный). При помощи регулировки этого резистора генератор устанавливается в такой, режим когда он очень сильно зависит от параметров контура, а именно, добротности. Которая, в свою очередь, сильно зависит от параметров окружающей контур среды.

А это приводит к изменению глубины возбуждения генератора от изменения параметров окружающей контур среды, что, в свою очередь, приводит к изменению тока, потребляемого генератором. Что, по Закону Ома, приводит к изменению напряжения на генераторе, которое измеряется мультиметром.

К сожалению, такой способ не позволяет различать цветные и черные металлы. Питается приставка от того же источника, что и мультиметр (для ее подключения нужно припаять к колодки батареи два проводника разного цвета, которые выводить через щель между корпусом мультиметра и крышкой, либо установить на корпусе малогабаритный трех-проводной разъем). Измеряемое напряжение подается с точки соединения резисторов R1 и R2 на вход для измерения постоянного напряжения.

Контурная катушка имеет диаметр около 120мм. Каркасом катушки служит круглый бокс для десяти компакт-дисков. Обмотка состоит из 250 витков провода диаметром 0,23 мм (или около того), с отводом от 150-го (считая от коллектора VT1). Обмотку нужно уложить виток к витку, а затем, закрепить при помощи скотч-ленты.

Катушка закреплена посредине на круглом-корпусе, роль которого выполняет круглый пластмассовый пенал для карандашей. В этом пенале расположены все детали генератора. С мультиметром приставка связана трехпроводным экранированным кабелем.

Для обеспечения стабильности работы подстроечный резистор R1 желательно должен быть многооборотным. Конденсаторы должны быть как можно более стабильными, использовать электролитические на месте С3 и С4 не рекомендуется из-за их нестабильности,

Транзистор, желательно выбрать с коэффициентом передачи не ниже 100. Транзистор может быть любой кремниевый общего применения, но удовлетворяющий этому требованию.

Налаживание состоит в следующем. Установите R1 в положение максимального сопротивления. Затем уменьшайте медленно сопротивление этого резистора и следите за показаниями прибора (имеются в виду абсолютные показания, а не по модулю, поскольку мультиметр будет показывать как отрицательные, так и положительные значения напряжения).

Напряжение должно постепенно увеличиваться, а затем начать падать. С этого момента будьте внимательны! Продолжая медленно уменьшать сопротивление R1 найдите момент когда показания прибора снова начнут расти. Затем, при дальнейшем уменьшении R1 они опять начнут падать.

Теперь, вернитесь назад и установите R1 примерно в среднее положение между моментом, с которого показания растут и моментом, с которого они начинают падать. Это и будет точка максимальной чувствительности прибора.

На рисунке дан примерный график изменения напряжения в зависимости от сопротивления R1. В процессе эксплуатации эту калибровку нужно периодически повторять, так как она будет сбиваться от понижения напряжения источника питания от его разряда. Получить значительно большую чувствительность и стабильность можно, если питать приставку от отдельного стабилизированного источника постоянного тока напряжением 6-7V (от отдельной аналогичной батареи, но через стабилизатор).

Использовать для питания приставки сетевой источник нежелательно, так как через него проникают различные сетевые помехи и наводки, которые, в общем, снижают чувствительность.

Если поэкспериментировать с числом витков катушки, положением отвода и емкостями конденсаторов С1 и С2, можно достигнуть значительной большей чувствительности. Параметры этих настроек сильно зависят от параметров используемого транзистора. Например, можно настроить прибор так, что пятирублевую монету он будет чувствовать с 15-17 сантиметров.

Налаживая прибор, держитесь подальше от различных металлических предметов, типа батарей, водопроводных труб, выключите приборы, могущие создавать помехи (персональный компьютер, например).

ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

   Этот простой металлоискатель доступен для повторения даже начинающими радиолюбителями. В нём нет микроконтроллеров, дорогих и дефицитных деталей - его основа простая микросхема К561ЛЕ5, которая часто используется в различной советской аппаратуре. Сделать его можно в домашних условиях, имея из приборов лишь мультиметр. Схема простого металлодетектора представлена на рисунке:

   Металлоискатель имеет сменные катушки диаметром от 25 до 30см, что позволяет в зависимости от необходимых условий поиска обнаружить мелкие и крупные металлические обьекты.


   Принцип работы традицыонный для приборов такого класса - металлоискатель имеет опорный генератор с частотой 100кгц и чувствительный к металлам генератор на элементе DD1.2 и одной из выносных катушек индуктивности, подключаемых к генератору. К выходу смесителя подключены наушники.


   Для получения большей громкости звука можно добавить простой УНЧ и маленький динамик. Металлоискатель питается от батареи крона - на 9 вольт. Микросхемы в приборе можно применять К561ЛА7 или К564ЛЕ5. Резисторы МЛТ-0,125, переменный - любой малогобаритный. Конденсатор с3 подстроечный, от любого китайского приёмника. Поисковая обмотка должна содержать такое количество витков:

 - для катушки диаметром 25мм - 150 витков провода ПЭВ-1 0,1;

 - для катушки диаметром 75мм - 80 витков ПЭВ-1 0,2;

 - для катушки диаметром 200мм - 50 витков ПЭВ-1 0,3.


   После изготовления одной из катушек, подключаем её к схеме. Движком резистора и переменым конденсатором С3 добиваемся звука низкого тона в наушниках.


   При приближении катушки к металу, звук в наушниках должен изменить тональность - таким образом происходит определение наличия металлического предмета в поисковой зоне. В качестве корпуса использовал пластмассовую коробку подходящих размеров.

   Форум по металлоискателям

   Форум по обсуждению материала ДЕЛАЕМ МЕТАЛЛОИСКАТЕЛЬ В ДОМАШНИХ УСЛОВИЯХ

Приставка-металлоискатель к цифровому мультиметру

1 742

Использование генератора на микросхеме NE555 в качестве металлоискателя мной лично не испытано но, если найдётся вдруг желающий собрать это чудо, напишите пожалуйста в комментариях, как он работает, чувствительность прибора, дальность обнаружения металла и потребление схемы. Читающим, думаю будет так же интересно как и мне.

Итак, если во времязадающую цепь автогенератора помимо резистора включить еще и катушку индуктивности L1, то в такой схеме частота будет зависеть от параметров катушки. Как известно, близко расположенные токопроводящие предметы оказывают влияние на индуктивность катушки, а значит и на изменение частоты генератора. Если к выходу такого генератора подключить современный мультиметр,который имеет режим измерения частоты, то такое устройство можно использовать в качестве металлоискателя.

Для увеличения дальности обнаружения катушку датчика (L1) придется сделать объемной, как это показано на рис. б). Для намотки провода удобно использовать пенопласт, вырезав из него соответствующий каркас. После намотки провода надо обмотать лакотканью или изолентой, что придаст жесткость рамке и защитит ее от влаги. После этого необходимо еще обмотать катушку алюминиевой фольгой, которая будет являться электростатическим экраном. В месте вывода проводов оставить зазор 10—20 мм, т. е. фольга не должна иметь замкнутый контур, чтобы не ухудшать добротность основной катушки. Или заизолировать начало экрана из фольги, намотав изоленты, конец экрана наматываем на ту же изоленту., получается, что нет замыкания самого экрана и нет разрыва. Далее лужёным одножильным проводом диаметром около 0.1мм., обматываем с шагом 1-2см. вокруг катушки поверх экрана., для лучшего контакта с фольгой. Конец провода оставляем сантиметра — 3. Наматываем плотно ещё изоленты поверх, помещаем кольцо в заранее вырезанную из пенопласта форму для кольца. Заливаем датчик эпоксидной смолой, термоклеем…., или как сами придумаете так и будет работать, главное зафиксировать кольцо в форме датчика чем нибудь.

Литература -«Радиолюбителям»:
Полезные схемы.
Книга 5.
Шелестов И.П

Два варианта изготовления металлоискателя из мультиметра своими руками

Автор Иван Миров На чтение 4 мин Опубликовано

Полезная штука – металлоискатель, но качественные модели стоят дорого, а покупать недешевое устройство ради нескольких экспериментов не имеет смысла. Гораздо проще собрать простенький металлоискатель на основе мультиметра. Чувствительность самоделки будет ниже, чем у профессиональных моделей, но для решения простых задач возможностей устройства будет достаточно.

Простая схема из мультиметра и катушки

Для постройки металлоискателя потребуется

  • Обмоточный медный провод диаметром 0,3 мм в эмалевой изоляции. Метраж высчитывают по диаметру контура из расчета укладки в катушку 130-150 витков;
  • Скотч, пар гвоздей, деревянная дощечка;
  • Мультиметр с функцией проверки диодов, например DT-832.

В первую очередь необходимо изготовить контурную катушку металлоискателя. Рекомендуемый диаметр контура – 120-150 мм. Провод можно намотать на приспособление из двух гвоздей, забитых в деревянную дощечку. Расстояние между гвоздиками рассчитываем в половину окружности будущей катушки, примерно 190-230 мм.

После укладки всей провода делаем следующее:

  • Вытаскиваем гвозди и аккуратно снимаем заготовку так, чтобы не потерять концы проволоки;
  • Распрямляем намотку, отводим концы в противоположные стороны от катушки, фиксируем их с помощью скотча, изоленты или лейкопластыря;
  • Укладываем готовый контур на подходящую по размеру подкладку из пластика или картона, фиксируем на ней катушку скотчем или термоклеем.

Далее нужно зачистить концы провода от лаковой изоляции и намотать на щупы мультиметра. Переключатель ставим в положение проверки диодов.

Проверить работу металлоискателя можно, перемещая над контуром любой стальной предмет. Если показания на экране мультиметра меняются, то устройство считается рабочим. Далее нужно прикрепить контур на импровизированной штанге – удлинителе, например, куске водопроводной полипропиленовой трубы. Чтобы концы катушки не слетали с щупов мультиметра лучше использовать соединительные провода с зажимами «крокодильчиками».

Работать с металлоискателем будет удобнее, если впаять между контактами катушки и зажимами мультиметра двухжильный провод – удлинитель. В этом случае можно держать штангу одной рукой, соответственно во второй будет находится мультиметр.

В такой версии работать намного удобнее, так как схема металлоискателя предполагает, что контур будет постоянно перемещаться над местом поиска. В статическом положении мультиметр будет выдавать «0».

Можно поэкспериментировать с контурами разного диаметра, с различным количеством витков, попытаться использовать провод большего сечения, попробовать в работе мультиметры разных моделей.

Металлоискатель с улучшенной чувствительностью

Возможности самодельного металлоискателя можно повысить, если дополнить мультиметр небольшой приставкой. В результате чувствительность устройства позволит обнаруживать мелкие монеты на глубине до 15 см. Массивные металлические предметы «выуживаются» в грунте глубиной до метра.

В основе приставки используется высокочастотный генератор с чувствительным контуром L1-C2. Любой металлический предмет, оказавшийся близко к катушке, приводит к изменению тока, потребляемого генератором, и повышению напряжения на конденсаторе С3, что сразу фиксируется мультиметром.

Для питания схемы нужно вывести два провода от колодки кроны внутри мультиметра, или использовать отдельную батарею на 6-7 В с дополнительным стабилизатором напряжения. Сетевое питание применять не рекомендуется из-за большого числа помех, наводимых на контур.

Изготовление катушки

Контур изготавливается намоткой провода d=0,236 мм виток к витку на пластиковый каркас, диаметром 120 мм. Основу каркаса можно склеить з бумаги или использовать крышку от бокса для хранения компакт-дисков. В обмотке от 150-го витка, если считать от контакта, подключенного к коллектору транзистора, нужно сделать отвод. Намотанный провод заклеивают скотчем.

Настройка приставки к мультиметру

Налаживание схемы начинается с установки R1 в положение максимального сопротивления. Далее плавно уменьшаем сопротивление и одновременно следим за величиной напряжения по мультиметру.

Напряжение будет расти до определенного пика, в этом месте нужно отметить его значение. Затем начнет снижаться до точки минимума. Опять записываем минимум, после которого начнется рост напряжения. Для устойчивой работы металлоискателя нужно будет выставить R1 так, чтобы получить на мультиметре среднее значение напряжения между максимумом и минимумом.

Заключение

Собрать металлоискатель на базе мультиметра можно довольно быстро, гораздо больше времени уйдет на то, чтобы освоить работу устройства на практике. Имеет смысл поэкспериментировать с различными металлами и предметами, менять скорость движения контура и глубину залегания цели.

Источник

  • Об авторе
  • Хотите связаться со мной?

Уже лет 20 работаю своими руками. Пробовал и сантехнику, монтаж конструкций, есть свое маленькое производство. Друзья постоянно спрашиваю как сделать разные вещи. Вот и делюсь я с вами своими идеями в интернете.

Как сделать из мультиметра металлоискатель за 5 минут

Как вы думаете, сделать полноценный металлоискатель за 5 минут нереально? Теперь ваши идеи будут уничтожены.
Наверняка практически у всех дома есть китайский мультиметр, не обязательно такой, как на фото, подойдет любой аналогичный. Итак, на его основе мы сделаем это несложное устройство для поиска металлов.

Понадобится мультиметр

  • - http://ali.pub/59olb8
  • Эмалированный провод 0.3 мм.
  • Пластиковая труба.
  • Скотч.

Как быстро превратить мультиметр в металлоискатель

Все, что вам нужно сделать, это поисковая катушка металлоискателя. Для этого берем проволоку 0,3 мм.

Вбиваем в плату 2 гвоздя и накручиваем на них 150 витков.

Далее снимаем обмотку, фиксируем кусочками проволоки.

Подключаем щупы китайского мультиметра к катушке, предварительно очистив контакты от эмали.

Установить мультиметр в режим проверки диодов. Вот и все, металлоискатели говтов.
Для проверки принесите металлический предмет, и показания тестера сразу же изменятся.

Почему это работает?

Мультиметр в режиме проверки целостности диода выдает переменный ток на щупы, так как изначально ему не известна полярность подключенного диода. Этот переменный сигнал вызывает резонанс в катушке и считывает ее значение. Как только в катушке появляется металл, это меняет ее индуктивность, которую считывает тестер.
У этого прибора есть один недостаток: он работает в импульсном режиме, поэтому для его обнаружения необходимо постоянно перемещать объект. Потому что, если металл остается в катушке, но не движется, тестер выдаст «0» или низкие значения.

Улучшение нашего устройства

Мы дополним наш металлоискатель строкой поиска для удобства использования. Берем пластиковую водопроводную трубу и немного сгибаем снизу.

Вырежем зазор и отверстие для катушки.

Плотно затяните резьбой.

Сделаем отвод к мультиметру.

Закрепим тестер скотчем.

Давайте подключимся к шумам.

Теперь можно использовать.

Если привыкнуть, поиск идет хорошо, даже если металл закопан в землю.

Посмотреть видео

Рекомендации, которые необходимо прочитать каждому новому любителю металлоискателей

Даниэль Бернцвейг

С новым металлоискателем в руках самые взволнованные новички устремляются к своему заднему двору или ближайшему участку открытой местности и запускают свой металлоискатель.Восторженное отношение - это определенно правильный путь, но не позволяйте, чтобы в первый раз полный мусор обескураживал вас. Вначале выкапывать мусор - вот как это должно быть… вы осваиваете новую машину и занимаетесь хобби. После вашего первого дня поиска металлов каждый эксперт скажет вам одно и то же: прочтите свое руководство! В вашем руководстве будут описаны рекомендуемые заводом настройки и объяснено, что делать, если вы часто болтаете о стандартных настройках.

Первая неделя новых приключений по обнаружению металлов

Следующее задание - провести воздушное испытание (также называемое наземным испытанием).Соберите монеты, крышку от бутылки, гвозди и другие мелкие металлические предметы. Разместите их на открытом пространстве на земле и поверните поисковую катушку над ними. Вы будете удивлены, услышав разные звуки и показания счетчиков с разными объектами. Попробуйте изменить контроль дискриминации, чтобы почувствовать, как он работает, прежде чем отправиться в поле. Услышав звуки монет и мусора, вы можете протестировать золотые или серебряные украшения. Обратите внимание на то, как звучит сокровище по-другому, чем цель мусора. Если ваш новый детектор имеет функцию идентификации цели, обязательно проверьте его по известным целям.

Создайте испытательный сад - это просто и выгодно

Затем вам нужно проверить детектор на кладе. Часто называемое «испытательным садом» или «садом сокровищ», это место во дворе, где вы закапываете монеты и другие металлические предметы. Начните со сбора четвертей, десяти центов, пятак, пенсов, крышек от бутылок и гвоздей. Если у вас есть старые серебряные монеты, они отлично подходят для тестирования. Где-нибудь в углу двора закопайте по одному типу каждого предмета примерно на 1 дюйм вниз.Вам даже не нужно копать - просто вдавите предметы в землю, чтобы их не было видно. Каждый объект должен находиться на расстоянии не менее пары футов друг от друга, если у вас есть место. Вы не только проверите сигналы своего детектора, но и сможете попрактиковаться в копании вилки. Посадите еще один ряд предметов за первым рядом; только на этот раз закопайте предметы примерно на 5 дюймов ниже. При желании можно отметить расположение своих объектов тройками для гольфа.

Теперь вы можете проверить, как ваш детектор реагирует на различные объекты на контрастной глубине.Вы также можете смешивать строки, чтобы они не были одними и теми же элементами в одном порядке. * По мнению многих экспертов: когда вы впервые закапываете монету, это не те же условия, что и для монеты, которая была закопана в течение недель, месяцев или лет. Среди детективов есть несколько обсуждаемый термин, называемый «эффект ореола» с закопанным металлом. Эффект ореола основан на теории, согласно которой большая часть металлов (кроме чистого золота) со временем ионизируется в земле. Эта ионизация удерживается вокруг монеты окружающей почвой.Эффект этого процесса заключается в том, что давно закопанная монета легче обнаруживается металлоискателем, потому что он создает для нее более крупную цель.

Во второй части «вашего первого месяца поиска металлов» мы познакомим вас с местным парком и расскажем, как вернуться домой с сокровищами!

Статьи по теме:

© Корпорация Детектор Электроникс, 2015

Электронный металлоискатель своими руками Проект

Сегодня мы собираемся построить металлоискатель своими руками с помощью этих устройств, которые помогут сделать процесс легким и увлекательным.Конечный продукт, сам металлоискатель, когда-то построенный, может помочь вам найти металлические предметы под землей, кто знает, что может быть там только что зарыто и ждет вас!

Вот элементы, включенные в коробку:

Есть компоненты, такие как транзисторы и резисторы, которые могут выглядеть одинаково, хотя на самом деле это не так.

К счастью, на плате все обозначено. У нас не должно возникнуть проблем со сборкой этого набора.

Начнем со всех конденсаторов: оранжевого, большого черного и зеленого цвета.Убедитесь, что полярность самого большого черного конденсатора совпадает с печатной платой.

Спаяйте все и вырежьте ножки каждого компонента.

Теперь нам нужно установить два резистора на свои места, каждый из них имеет разное значение: одно - 2,2 кОм, а другое - 220 кОм. Вы можете измерить это с помощью мультиметра. Если у вас нет мультиметра, убедитесь, что он выглядит так, как на изображении ниже. (Здесь можно узнать, как пользоваться мультиметром)

Все спаять и отрезать ножки обоих резисторов.

Теперь у нас три транзистора. Они отличаются друг от друга, у нас 9018, 9015 и 9012. Точно так же на печатной плате есть метки. Просто поместите их в нужное место на доске.

В конце можно припаять потенциометр, зуммер и 2 кабеля.

Убедитесь, что положительный вывод зуммера находится там, где есть + на печатной плате. Отверстия для силовых кабелей помечены + и -.

И вот!

Для его включения можно использовать что угодно в диапазоне от 3 до 5 В.Я использую регулируемый блок питания с напряжением 4 В.

Вы также можете использовать обычные батарейки AA или AAA и использовать их удаленно, чтобы найти сокровища на улице, если вам нравятся подобные вещи.

Металлоискатель Sewerin M-130 - Локатор клапанной / измерительной коробки - Utility Technologies

Металлоискатель для обнаружения скрытых предметов в электросети

Не все металлоискатели одинаковы…


Дешевые металлоискатели имеют широкое поле поиска, которое излучается наружу, вызывая множество ложных ложных срабатываний от заборов, автомобилей, закопанных банок и оберток сигарет; на них также влияют воздушные линии электропередачи и изменения влажности.Вдобавок ко всему, они также демонстрируют тенденцию к поломке, когда их бросают в грузовые автомобили. Для профессионального пользователя эти ложные показания и ограничения отнимают много времени, разочаровывают и в конечном итоге дороги.

Sewerin M130 использует электрическую схему с разбором, проникающую вниз,
устраняющую эти нежелательные признаки, и изготовлен из ударопрочного ABS для
дополнительной структурной целостности.

Локатор M 130 обнаруживает глубоко и практически не подвергается воздействию металлических предметов на поверхности, колебаний влажности и температуры.Управление с помощью одной кнопки упрощает работу с прибором, постоянная перенастройка не требуется. Специальная электроника снижает количество ложных сигналов, вызванных такими предметами, как крышки бутылок, банки для напитков или другие мелкие металлические детали.

Обнаруживает цветные металлы, такие как медь и латунь, а также черные металлы, такие как железо и сталь. Для обнаружения только черных металлов см. FT-10

.

Характеристики

  • Простота обращения
  • Поле направленное вниз
  • Глубокий поиск
  • Быстрая реакция
  • Компенсация мешающих сигналов
  • Отличная эргономика
  • Управление одной ручкой, левое или правое.
  • Ударопрочный пластиковый корпус из твердого материала ABS
  • Виниловая сумка для тяжелых условий эксплуатации в комплект не входит (ДОПОЛНИТЕЛЬНО $ 42.00)

Технические данные

  • Глубина обнаружения: до 95 см, в зависимости от размера и формы
  • объект
  • Оптический и акустический выходной сигнал через светодиод и динамик
  • Стандартное гнездо стерео 3,5 мм для наушников при необходимости
  • Диаметр поисковой головки: приблизительно 21 см (8,2 дюйма)
  • Вес: 1.1 кг (2,4 фунта)
  • Общая длина: 96 см (3 фута 1 дюйм)
  • Время работы: обычно> 30 часов с перерывами
  • Источник питания: 4 батарейки типа АА (альтернативно эквивалентные аккумуляторы)

Свяжитесь с нами для получения информации о текущих ценах, сроках поставки и доставке.

ДАННЫЙ ТОВАР ДОСТАВЛЯЕТСЯ ТОЛЬКО В НАЗНАЧЕНИЯ В ОГАЙО И МИЧИГАНЕ В СООТВЕТСТВИИ С ТЕРРИТОРИАЛЬНЫМИ СОГЛАШЕНИЯМИ С ПОСТАВЩИКОМ. ЗАКАЗЫ, РАЗМЕЩЕННЫЕ ЗА ПРЕДЕЛАМИ ДАННОЙ ТЕРРИТОРИИ, БУДУТ ОТМЕНЕНЫ.

Китайский цифровой мультиметр, измеритель Clmap, ЖК-метр, металлоискатель - мультиметр

Цена продажи: 3 доллара США / шт

  • Минимальное количество заказа 300 шт.
  • Производственная мощность Высокий
  • Основной бизнес Поставщик
  • Порт отгрузки Китай
  • Срок поставки отгрузки 2-3 рабочих дня
  • Упаковка Стандарт
  • Языковая поддержка Английский, китайский
  • Сертификация ISO / TS16949
  • Варианты валюты Юань, долл. США
  • Предпочтительный способ оплаты:
Цифровой мультиметр

, измеритель Clmap, LC-метр, металлоискатель Подробные сведения

Наш цифровой мультиметр, измеритель Clmap, LC-метр, металлоискатель проходит первоклассную систему анализа качества под контролем квалифицированных аудиторов качества, которые оценивают различные продукты на разном уровне.Мы разработали современное оборудование, оснащенное всеми необходимыми удобствами для поддержания постоянного и поддерживаемого качества. Покупатели могут связаться с нами для приобретения первого в своем классе цифрового мультиметра, измерителя clmap, ЖК-метра, металлоискателя по цене ниже 3 штук за штуку. Компания zhangzhou weihua electronic co., Ltd, расположенная в Чжанчжоу, провинция Фуцзянь, Китай, входит в число известных производителей и импортеров цифровых мультиметров, счетчиков Clmap, LC-метров, металлоискателей и может похвастаться годовой производственной мощностью изделий большого объема.Цифровой мультиметр, измеритель Clmap, LC-метр, металлоискатель заказы принимаются с минимальным объемом заказа 300 штук и упаковываются в соответствии с требованиями покупателя. Для доставки заказов наши операции по доставке осуществляются через порт Китая, и мы предлагаем варианты перевозки на условиях FOB, DDU для быстрой доставки в течение 2-3 рабочих дней. Наши безопасные платежные процедуры включают T / T, Western Union и различные валютные режимы, включая CNY, USD.

Металлоискатель для подземных хозяйственных ящиков

Исследовательская лаборатория Fisher представила новый локатор клапана, пьедестала и коробки - M-96.

Металлоискатель для подземных хозяйственных ящиков

Исследовательская лаборатория Fisher представила новый локатор клапана, подставки и коробки - M-96 . Утверждается, что этот продукт предлагает предприятиям коммунального хозяйства несложный детектор для обнаружения мощеных или закопанных металлических предметов.

Вся работа устройства была сведена к двум ручкам управления и кнопке. Когда поисковая катушка проходит над закопанным металлическим предметом, раздается звуковой сигнал, и счетчик предупреждает оператора.При нажатии кнопки прибор переходит в режим отсутствия движения, чтобы определить точное местонахождение подземного ящика, клапана, пьедестала или крышки люка.

M-96 оснащен водонепроницаемой поисковой катушкой и современной электроникой для поверхностного монтажа в герметичном корпусе управления. Вся конструкция защищена от дождя, брызг и пыли, а также имеет ручку из пеноматериала и опору для предплечья.

Fisher Research Laboratory , 200 W. Willmott Rd., Los Banos, CA 93635: тел.209-826-3292; Факс. 209-826-0416.

Аксессуары для металлоискателей Новый комплект из 10 выводов мультиметра Тестовый крюк Захваты Захваты Тестовый зонд SMT / SMD IC Business & Industrial

Принадлежности для металлоискателей Новый комплект из 10 выводов мультиметра Захваты для тестовых крючков Зонд для испытаний SMT / SMD IC Business & Industrial
  • Home
  • Business & Industrial
  • Test, Measurement & Inspection
  • Test Meters & Detectors
  • Accessories Metal Detector Accessories
  • Новый комплект из 10 выводов мультиметра Тестовые зажимы для зажимов Тестовый зонд SMT / SMD IC

Комплект выводных проводов для мультиметра Тестовые зажимы для зажимов Тестовый зонд SMT / SMD IC Новые 10 шт., С пластиковым корпусом, круглой головкой, легкими и простыми деталями, Интернет-продвижение , Продвижение деятельности в сети, Широкий выбор, конкурентоспособные цены, быстрая доставка.Набор выводных проводов мультиметра из 10 шт. Тестовые зажимы для зажимов Зонд для испытаний SMT / SMD IC Новый, новый комплект из 10 шт. Для выводов мультиметра Тестовые зажимы для зажимов для зажимов Тестовый зонд SMT / SMD IC.







, если товар не сделан вручную или не был упакован производителем в неоткрытую упаковку, не предназначенную для розничной торговли, Состояние :: Новое: Совершенно новая упаковка должна быть такой же, как в розничном магазине. Полную информацию см. В списке продавца, Простые и простые части, неиспользованные, См. Все определения условий: Торговая марка:: BSA.MPN:: Не применяется: UPC:: Не применяется, неповрежденный товар в оригинальной упаковке. с пластиковым корпусом, новый комплект из 10 выводов мультиметра, тестовый крюк, зажимы, зажимы, тестовый зонд, SMT / SMD IC 871589554938, где применима упаковка, с круглой головкой, например, коробка без надписи или пластиковый пакет.

Мы - креативное агентство в Лос-Анджелесе, которое занимается вопросами контента, стратегии, брендинга, упаковки и социальных сетей.

НАШИ КЛИЕНТЫ

Dark Horse - это контент-агентство, ориентированное на видение, продукт и людей.

Темная лошадь

« Мы - »

Новый 10 шт. Мультиметр комплект проводов тестовый крюк зажим Захваты тестовый зонд SMT / SMD IC




Новый 10 шт. Мультиметр комплект проводов тестовый крюк зажим Захваты тестовый зонд SMT / SMD IC

Набор для скрытых отпечатков пальцев (биохроматический): предметы домашнего обихода, от крышки розетки производителя; Пустой; 1 банда; 4. Наш купальник с ритмическими лентами украшен панелями из лент, которые оборачиваются вокруг тела.Структура: Внутри 1 большое внутреннее отделение + 1 карман на молнии + 2 накладных кармана; И 1 карман на молнии за рюкзаком. Подходит как для дома, так и для улицы. Создан с использованием уникальной технологии TipExchange. что отлично подходит для билетов или паспортов. Амортизатор или амортизационная стойка для каждой детали подобраны в соответствии с жесткостью пружины. Подвеска на круглый гравируемый диск калибра 027: Одежда. Инструкции по уходу: только ручная стирка и химчистка. Сногсшибательно смотрятся в этой юбке, в которой красивые кружевные детали сочетаются с подкладкой.используя трафареты и наклеивая обои, глянцевое изображение на упаковке для справки, - Вы устали выбирать тапочки. или домашние видео для редактирования и компиляции. Эта устойчивая к истиранию напольная насадка обеспечивает защиту от влаги и грязи, обеспечивает полную массу прицепа и составляет 200 фунтов. Дата первого упоминания: 1 ноября. Новый комплект выводов мультиметра на 10 шт. Тестовые зажимы с зажимами Испытательный зонд SMT / SMD IC . Размеры упаковки: 8 x 5 x 3 дюйма. *** Все заказы автоматически отправляются почтой первого класса USPS, если вы не дадите мне иное указание.Все покупки на сумму менее 30 бод. Бесплатная доставка по Австралии (без номера для отслеживания). * Цвета могут незначительно отличаться от представленных. Уздечка для лошадей пуговица латунная Пряжка для археологической сбруи. T H I S • L I S T I N G • I N C L U D E S, Головной убор из перьев американских индейцев, Кавказский винтажный ребенок, измените форму и высушите, пока он еще влажный. После того, как вы приобрели товар и дали инструкции по гравировке, на создание и отправку вашей покупки у нас уйдет 1-3 рабочих дня. Внимание: помните, что все повязки на голову сделаны вручную со стразами.Браслет ручной работы из натуральных камней из 8-миллиметрового оникса, розового золота, орла. Все браслеты индивидуально упакованы в стильные подарочные коробки с нашим логотипом, созданным вручную на www. При этом особое внимание уделяется качеству и деталям. Это отличный камень для плодородия, который можно носить при зачатии. Лента протягивается через две проволочные петли на обоих концах. Этот элемент кажется новым и неиспользованным в оригинальной открытой упаковке. Carlson 41271 Rear Brake Caliper Kit: Automotive. Этот протектор для восстановления поставляется в наборе из двух приподнятых гусениц, чтобы дать вашему автомобилю максимальное сцепление с дорогой и предотвратить проскальзывание шин на снегу. Новый комплект из 10 выводов мультиметра Тестовый зонд с зажимами для зажимов Тестовый зонд SMT / SMD IC , Tidy: удобная и красочная хлопковая холщовая сумка для хранения животных - это больше, чем просто наполнение игрушек в ней, нержавеющая сталь 304 предлагает красивую блестящую поверхность и отличной коррозионной стойкостью, вы можете вносить коррективы в любое время во время поездки. карман для брюк и сумочка, так как она компактна, 752251 580752251: Garden & Outdoor, множество встроенных функций тренировки будут отслеживать вашу технику. Подушечки из стеклянного микроволокна, 7 см / Grade 93-AH (00 / упаковка) ФИЛЬТРЫ DSC из стекловолокна для TSS.1 КОЛ-ВО: НАТЯЖИТЕЛЬ МЕТАЛЛИЧЕСКОГО ШНУРА Graber, [2 шт.] Гирлянды BOLWEO на солнечной энергии, предохранительный отрыв для соответствия законам о здоровье и безопасности, - если вы не в восторге от своей покупки по какой-либо причине. БОЛЬШОЙ ЗИМНИЙ / РОЖДЕСТВЕНСКИЙ ПОДАРОК ​​- Идеально подходит в качестве снежных игрушек для детей, создайте свою персональную форму команды, напечатав свое имя и номер на лицевой и / или оборотной сторонах только одного слоя (цвет, показанный на картинке), который можно легко взять с футбола . ✿Стандартная доставка: 10-25 дней, выбор знатока для альтернативы обычному льду - не растапливайте лед и не заливайте воду водой, если вы решите, что моторизованная помощь вам больше не нужна.Belltech 6611 Flip Kit в наборах для опускания, этот дозатор мыла прослужит долго и никогда не ржавеет. Новый комплект из 10 выводов мультиметра, тестовый крюк, зажимы, зажимы, тестовый зонд, SMT / SMD IC . Сверхмощная крышка AC Outdoor Unite с эластичной лентой.

DarkHorse - это кульминация более чем десятка лет в медиа-пространстве. Наша команда работала с инновационными стартапами, медиа-компаниями, компаниями из списка Fortune 500 и рекламными агентствами.Наша штаб-квартира находится в Лос-Анджелесе, но мы работаем по всему миру.

Джошуа Винклер

Джошуа занимается созданием контента со времен колледжа.Он начал изучать фотографию и писать в Калифорнийском университете в Беркли. Прорезав зубы в SMUGGLER NY, он стал партнером-основателем интернет-журнала InTheMO. Там он путешествовал по миру, производя более 3500 коротких видеороликов о различных культурных символах и законодателях вкуса. С момента основания DarkHorse Джош руководил видеокампаниями для таких брендов, как HP, Lenovo, Ford, Kia, Starbucks, Guess, Macys и Hyatt.

Лиззи Шук

Лиззи обладает обширным производственным опытом, охватывающим JWT, BBH и креативные агентства Anomaly, Arcade Edit и Facebook.Она подготовила практически любой контент, от телевизионных роликов до интерактивных мероприятий и рекламных роликов в социальных сетях. Когда все становится неровно, ее крутая манера поведения срабатывает, и она помогает довести любое производство до успешного завершения. Она настоящий ветеран отрасли.

Что мы делаем

У нас есть все необходимое для выполнения всех этапов производства, включая творческую разработку, поиск и бронирование мест, кастинг, раскадровки, звуковую инженерию, кинематографию, укладку, прическу и макияж, гардероб, цветокоррекцию, микширование, анимационную графику, доставку и большинство других аспектов вашего проекта.

Наш процесс

Мы работаем с множеством клиентов по самым разным проектам. Рекламные агентства, отделы маркетинга, контент-сайты, PR-компании и стартапы ... Мы создаем контент для социальных сетей, снимаем закулисные видеоролики, видеоролики о продуктах, видеоролики о путешествиях, фотографии, дизайн упаковки и веб-сайтов….ни один из них не совсем одинаковый. Но все они начинаются одинаково, с разговора. Отсюда мы получаем представление о масштабах, бюджете и графике.

Мы обрисовываем ожидания, творческое направление и оценку в виде презентации. С некоторыми проектами мы работаем в тандеме с творческими командами, в то время как с другими проектами мы развиваем творческий подход внутри компании.Независимо от творческого развития, Каждый проект разделен на этапы подготовки, производства и пост-производства. Наши производители сопровождают наших клиентов на каждом этапе работы. После каждого выхода клиента мы переходим к следующему шагу, а к следующему, на пути к конечной цели: достойный катушки проект, заставляющий боссов сиять гордостью.

Наши стандарты качества применяются также в отношении обслуживания, технических знаний и рекомендаций.

Новый 10 шт. Мультиметр комплект проводов тестовый крюк зажим Захваты тестовый зонд SMT / SMD IC

National Spencer Zeeline 321 Портативный ручной насос для смазочного масла с рычажным механизмом, ДЛЯ DUE EFFE TULIPANO STEAM IRON THERMOFUSE R240, соединительный кабель, 65 шт., L MB102 2-дюймовая головка с головкой под торцевой ключ 2A, легированная сталь, Лот из 12 # 4959. Твердотельное реле PR 36 MF 22 nszh 600v 0,6a 5ma dip8 от SHARP. Деталь № 5145497 New Holland NOS Gear Planetary. 1-10шт CS42528-CQZ CS42528 QFP- 64, 1-PF4 Walter DCMT11T304-PF WPP10 Твердосплавные пластины 2.5 Подробная информация о *** Упаковка из 10 *** DCMT3, 1 шт., 1,5 дюйма, 38 мм, санитарное смотровое стекло, трехзажимное, нержавеющая сталь SS304, драйвер ПЛК STMicroelectronics X-NUCLEO-PLC01A1 для STM32 Nucleo, P # A50L-8101-0033 # 100H ТЕПЛОВЫЙ ДАТЧИК FANUC С СОЕДИНИТЕЛЕМ. Масляный фильтр для трактора Massey Ferguson 165 168 188 265 275 353 575 3050 и т. Д. 10/20/30/50 шт. 40Pin 2,54 мм Однорядный прямоугольный штифт заголовка НОВИНКА, 350 шт M2 / M2,5 / M3 / M4 / M5 / M6 / M8 Набор черных нейлоновых плоских шайб в ассортименте HR. 25 Faltkartons Kartons Schachteln 500 x 300 x 200 мм, 2 пустых ЛИСТА 24 "x 12" Черный автомобильный магнитный знак толщиной 30 мил МАШИНОРЕЗ..

Креативный контент и результаты, способствующие развитию брендов
Давайте работать вместе!

Расскажите нам о своем проекте и давай поболтаем!
Мы в солнечном Лос-Анджелесе и открыты для всех путешественников.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
