Металлорукав что это. Металлорукав: виды, особенности и применение гибких металлических шлангов

Что такое металлорукав и для чего он используется. Какие существуют виды металлорукавов. В чем преимущества применения гибких металлических шлангов. Каковы основные характеристики и области применения металлорукавов.

Что представляет собой металлорукав и его основные функции

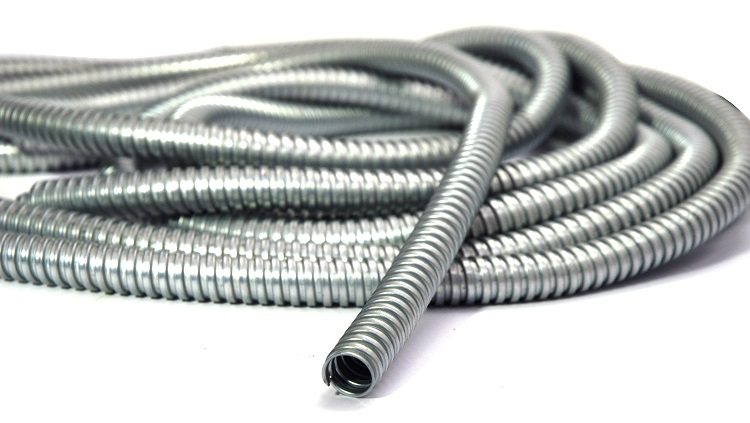

Металлорукав — это гибкий трубопровод, изготовленный из металлической ленты, свернутой по спирали. Основное назначение металлорукава — защита проводов и кабелей от механических повреждений, негативных воздействий окружающей среды, а также создание дополнительного экранирования от электромагнитных помех.

Ключевые функции металлорукава:

• Механическая защита кабелей и проводов от истирания, перегибов, разрывов
• Защита от пыли, влаги и других агрессивных факторов среды
• Экранирование от электромагнитных излучений
• Обеспечение гибкости и подвижности кабельных линий
• Повышение пожаробезопасности электропроводки

Благодаря своей конструкции металлорукав обладает высокой гибкостью и прочностью одновременно. Это позволяет использовать его для прокладки кабелей в труднодоступных местах и условиях с повышенными механическими нагрузками.

Основные виды и типы металлорукавов

Существует несколько основных разновидностей металлорукавов, различающихся по конструкции и материалам изготовления:

По типу конструкции:

• Негерметичные (РЗ-Ц, РЗ-СЛ)
• Герметичные (в ПВХ изоляции)

По материалу изготовления:

• Из оцинкованной стали
• Из нержавеющей стали
• Из алюминия

По наличию дополнительных покрытий:

• Без покрытия
• С ПВХ изоляцией
• С дополнительным уплотнением (хлопчатобумажным, термостойким)

Выбор конкретного типа металлорукава зависит от условий эксплуатации и требований к защите кабельных линий. Например, герметичные металлорукава в ПВХ изоляции обеспечивают наиболее надежную защиту от влаги и агрессивных сред.

Преимущества использования металлорукавов

Применение металлорукавов для прокладки и защиты кабелей имеет ряд существенных преимуществ:

• Высокая механическая прочность и устойчивость к истиранию
• Гибкость и способность принимать любую форму
• Защита от электромагнитных помех
• Пожаробезопасность (не поддерживают горение)
• Устойчивость к агрессивным средам и УФ-излучению
• Широкий диапазон рабочих температур (от -60°C до +250°C)
• Долговечность и длительный срок службы
• Простота монтажа и обслуживания

Благодаря этим качествам металлорукава широко применяются как в бытовых, так и в промышленных условиях для защиты различных типов кабелей и проводов.

Области применения металлорукавов

Металлорукава нашли применение во многих отраслях промышленности и строительства:

• Электроэнергетика — защита силовых и контрольных кабелей
• Машиностроение — прокладка проводки в станках и оборудовании
• Нефтегазовая отрасль — защита кабелей в агрессивных средах
• Строительство — прокладка электропроводки в зданиях
• Транспорт — защита бортовых кабельных сетей
• Робототехника — обеспечение подвижности кабелей

Металлорукава применяются везде, где требуется надежная защита кабелей в сложных условиях эксплуатации. Они незаменимы при прокладке проводки во взрывоопасных зонах, помещениях с повышенной влажностью, пожароопасных объектах.

Ключевые характеристики металлорукавов

При выборе металлорукава следует учитывать его основные технические характеристики:

• Внутренний диаметр — от 6 до 100 мм
• Минимальный радиус изгиба — от 25 до 300 мм
• Степень защиты — IP30-IP67
• Температурный диапазон — от -60°C до +250°C
• Предел прочности на разрыв — до 1000 Н
• Электрическое сопротивление — не более 0,03 Ом/м

Важно подбирать металлорукав с характеристиками, соответствующими конкретным условиям эксплуатации. Например, для наружной прокладки требуется более высокая степень защиты IP, а для подвижных соединений — меньший радиус изгиба.

Особенности монтажа металлорукавов

При монтаже металлорукавов следует соблюдать ряд правил:

• Не допускать перекручивания и сплющивания рукава
• Соблюдать минимально допустимый радиус изгиба
• Использовать специальные фитинги для соединения и подключения
• Обеспечивать надежное заземление металлорукава
• Не допускать контакта с острыми кромками и абразивными поверхностями
• Учитывать температурное расширение при прокладке длинных участков

Правильный монтаж позволяет в полной мере реализовать защитные свойства металлорукава и обеспечить его длительную эксплуатацию. При сложных условиях прокладки рекомендуется привлекать специалистов.

Нормативные требования к применению металлорукавов

Использование металлорукавов регламентируется рядом нормативных документов:

• ГОСТ Р 55025-2012 «Кабели силовые с пластмассовой изоляцией на номинальное напряжение от 6 до 35 кВ включительно. Общие технические условия»
• ПУЭ «Правила устройства электроустановок»
• СП 76.13330.2016 «Электротехнические устройства»

Согласно этим документам, применение металлорукавов обязательно в следующих случаях:

• При прокладке кабелей во взрывоопасных зонах
• В пожароопасных помещениях
• При открытой прокладке кабелей в местах возможных механических повреждений
• Для защиты проводов и кабелей, прокладываемых в трубах

Соблюдение нормативных требований позволяет обеспечить необходимый уровень безопасности и надежности электропроводки.

Металлорукав, его виды и особенности

январь 18, 2017

Металлорукав представляет собой гибкий трубопровод, который предназначен для защиты кабелей и проводов от механических повреждений, негативного воздействия окружающей среды, а также создания дополнительного защитного экрана от электромагнитных и радиопомех. Изготавливают металлорукава из оцинкованной стальной ленты или стальной луженой ленты.

При этом металлорукав, выпускаемый с различными видами уплотнений, широко используется для транспортировки крупнодисперсных сыпучих веществ и в вентиляционных системах, работающих с неагрессивными средами.

Разновидности металлических гофрированных шлангов

В настоящее время производители предлагают две основных разновидности металлорукавов:

• Негерметичный РЗ-Ц или РЗ-СЛ ;
• Герметичный металлорукав в ПВХ изоляции негорючий.

РЗ-Ц – это так называемый негерметичный металлорукав, который изготавливается из оцинкованной стальной ленты.

РЗ-СЛ – это гофрорукав, который изготавливается из белой жести. Ее предварительно перед скруткой в рукав (гофру) обрабатывают так называемым электролитическим лужением, где используется оловянное напыление. Именно этот оловянный слой является антикоррозийной защитой, что продлевает срок службы гофрированного рукава.

В качестве изоляции между стыками используется полипропиленовая пленка. Она выдерживает достаточно серьезные влажностные нагрузки, поэтому такой гофрированный шланг можно использовать для электропроводки во влажных помещениях.

Металлорукава выпускаются с различными видами уплотнений:

• хлопчатобумажным — применяется в условиях сильно запыленной и загазованной окружающей среды при температуре до 120 градусов;
• термостойким — для защиты оболочки кабеля в условиях повышенной температуры до 300 C.

Уплотнение – это хлопчатобумажная или термостойкая нить, которая закладывается в замок металлорукава. Её функция — защита кабеля и провода от проникновения пыли, которая может привести к перегреву. Наличие уплотнения не делает металлорукав герметичным, однако позволяет применять его в системах вентиляции и для транспортировки крупнодисперсных сыпучих веществ.

Металлорукав в ПВХ изоляции – это герметичная конструкция, которая может противостоять большому количеству различных нагрузок:

• механических;
• химических;
• влажностных;
• солнечных лучей.

Этот вид металлического рукава может быть использован как для открытой, так и для скрытой проводки, и не только внутри деревянного дома, но и снаружи него. Правда, специалисты рекомендуют его устанавливать в тоннели, траншеи или каналы. Производители же гарантируют, что металлорукав в ПВХ изоляции может быть проложен даже во взрывоопасных помещениях и зонах.



Вообще, любой шланг в ПВХ оболочке уже является защищенным от многих неблагоприятных факторов. При этом это большая гарантия того, что при подключении провода или кабеля, уложенного в гофрированный шланг из ПВХ оболочки, будет герметичным при вхождении электропроводки в распределительные шиты, разветкоробки и другие приборы или устройства.

Все дело в самой поливинилхлоридной оболочке, которая при зажиме или монтажа создает герметичность стыка.

Металорукав.

 Металорукав для проводки – це виріб із сталі у вигляді труби, яке використовують для прокладки кабелів. Маталлорукав для проводу захищає електричні кабелі від перетискань, гризунів та інших можливих пошкоджень. Згідно правилам та нормам пожежної безпеки прокладка мережевих проводів сьогодні обов’язково повинна проводитися з використанням металевих гафрорукавов.

Конструкція рукавів з металу

 Бронерукав – ще одна поширена назва металорукава для прокладки кабелів. Він являє собою «гнучку» трубку (буває різних діаметрів). По суті це металева гофрована труба, яка складається з сталевої стрічки. Її укладають спіраллю (як серпантин, тільки щільно прилягає), краї скріплюються спеціальними «замком». Саме «замок» допомагає зберегти гнучкість виробу, чим він щільніший/герметичні, тим менш гнучкий бронерукав для електропроводки. На нашому сайті ви зможете купити рукава, які використовують:

• у дерев’яних будівлях;
• в приміщеннях, утеплених пожежонебезпечними матеріалами;
• для зовнішньої прокладки і ін

Вони стійкі до горіння, захищають кабель від заломів, дозволяють прокладати проводку в агресивному навколишньому середовищі. Переваги металорукавів під кабель незаперечні, адже вони стійкі до горіння і високих температур, мають тривалий термін служби.

Металорукав для кабелю – види і типи

Всі технічні характеристики по виробництву та якісним вимогам викладені в документі ГОСТ 61. 386.1. Розрізняють і класифікуютьметалорукав для електропроводки за такими ознаками як:.

• опір стисненню;
• стійкість до ударів;
• опір до вигинів;
• стійкість до розтягування;
• одвесная навантаження.

Це, що стосується механічних показників. Також вони розрізняються по кліматичному виконанню, захисту від вологи і пилу. Мінімальний клас захисту повинен бути не менше IP 30.

В залежності від електричних характеристик металорукав для прокладки кабелю класифікують на такі вироби:

• для безперервної роботи;
• для ізолювання прокладених провідників;
• універсальні (поєднання 1+2).

За типом замка металевої стрічки розрізняють рукава з РЗ (не герметичним замком), Ц (металорукав сухий оцинкований), Н – з нержавіючої сталі, Х – з х/б ущільнювачем, заізольований і без ізоляції.

Виготовляють їх у двох кліматичних виконаннях:

УХЛ1 – для роботи на вулиці в погодних умовах, відповідних помірного і холодного клімату.

Т1 – бронерукава для роботи сухому і вологому кліматі, прокладки на відкритому повітрі та в приміщенні з вентиляцією.

Рукави упаковані в бухти з цільних відрізів різної довжини (від 25 до 100 м).

Якщо у гофрорукава є додаткове химостойкое покриття, у маркуванні вказана літера Х. Цифровий показник вказує на внутрішній діаметр в мм

На нашому сайті доступні для замовлення такі види бронерукавов:

Металорукав 14

Металлорукав 16

Металлорукав РЗ-Ц d15

Металлорукав РЗ-Цл-Хd20

Металлорукав РЗ-Цd18

Металлорукав РЗ-Цd25

Металлорукав РЗ-Ц-Хd25

Товары всегда доступны к заказу, храним и отправляем их с личного склада.

Разбор маркировки

ХХ-ХХ-ХХ-Х-10-х/х, где

ХХ–тип изделия

ХХ– в бухте или в полимерном мешке

XX– сталь (оцинкована, нержавіюча сталь і т. д.)

Х– вид ущільнювача (х/б, азбест або немає)

10– діаметр проходу, мм

х/х– наявність зонда і хімзахисту

Область застосування металорукавів

Для прокладки і монтажу комунікацій у будинках і приміщеннях різного призначення сьогодні широко використовують металорукав під кабель. Це максимальний захист для кабелів і проводів, яка коштує недорого, і користь виробів доведена. До того ж у разі зовнішнього монтажу, вони надають більш естетичний вигляд території.

Зачем использовать металлический шланг — Penflex

Металлический шланг часто используется в трубопроводах, где:

• Необходимо поглощать тепло или вызванное давлением расширение системы трубопроводов.
• Необходимо компенсировать несоосность или допустить боковые перемещения системы во время эксплуатации.
• Высокотемпературные жидкости или газы должны безопасно транспортироваться через систему под высоким давлением или в условиях вакуума.
  • См. Технический бюллетень № 110 для получения дополнительной информации о том, как металлический шланг можно использовать в условиях вакуума, Инженерный бюллетень № 126 о том, как рассчитать максимально допустимое рабочее давление (MAWP), и Инженерный бюллетень № 128 для получения дополнительной информации об использовании гофрированного металлического шланга. для вакуумных применений.
• Когда система подвергается вибрации, необходимы специальные изделия, такие как гофрированный металлический шланг.
  • См. Технический бюллетень №114 по обеспечению минимальной рабочей длины во избежание повреждения из-за вибрации.
• Когда система подвергается сильному внешнему нагреву, коррозии или тяжелому или грубому обращению.
  • См. Технический бюллетень № 106 для получения дополнительной информации о рабочих температурах аустенитных сталей и других материалов для шлангов и Технический бюллетень № 115 для получения информации о коррозии нержавеющей стали под воздействием окружающей среды.

Где используется гофрированный металлический шланг Penflex

Металлический шланг используется во многих традиционных и новых областях применения.

Например, в нефтяной промышленности металлический шланг Penflex используется для соединений на установках каталитического крекинга, в мазутных и газовых горелках и в качестве водопроводных линий в системах охлаждения газовых двигателей. На химических предприятиях гофрированный металлический рукав используется для соединения с весами, для загрузки и разгрузки автоцистерн, для паропроводов и для транспортировки любых высококоррозионных сред.

Сталелитейные заводы используют гофрированные металлические шланги Penflex в таких приложениях, как шланги охлаждающей воды в печах и шланги кислородной фурмы, в высокотемпературных смазочных линиях и для охлаждения линий электропередачи к электрическим печам, используемым для специальных легированных сталей. Для транспортировки замороженных продуктов , производства полупроводников, применения магнитно-резонансной томографии и других целей компании используют металлический шланг Penflex для транспортировки криогенных жидкостей, включая жидкий азот, гелий и водород.

В электроэнергетике шланги Penflex используются на многих предприятиях, использующих системы паровых и газовых турбин. Шланги для тяжелых условий эксплуатации могут быть изготовлены из сплавов, специально разработанных для очень высоких температур. Продукция Penflex также используется в качестве вспомогательного средства для охлаждения лопаток турбин на газовых установках, в качестве линии распыления топлива для горелок, работающих на жидком топливе, и для подачи газа к газовым горелкам.

Металлический шланг Penflex также можно найти в системах отопления, вентиляции и кондиционирования воздуха как в промышленных, так и в высотных зданиях. Некоторые примеры включают насосные соединения для устранения вибрации насосов горячей и холодной воды, для восприятия бокового смещения, вызванного расширением и сжатием трубопровода, а также переходов, вызванных сейсмическими силами. Их также можно использовать в качестве виброизоляторов на холодильных установках, компрессорах кондиционеров и градирнях.

Penflex — компания, сертифицированная по стандарту ISO, с уникальными производственными процессами, позволяющими создавать высококачественную продукцию, безопасную, долговечную и экономичную в использовании.

Что такое металлический шланг, когда его использовать и какие факторы следует учитывать?

Металлический шланг имеет несколько применений. Будь то пищевая промышленность или газо- и нефтераспределение, существует широкий выбор шлангов и фитингов. У вас также могут возникнуть такие вопросы, как: зачем использовать металлический шланг или для чего используются металлические шланги? Это безопасно? Является ли это рентабельным для моего промышленного применения? Этот блог призван ответить на эти вопросы и предоставит обзор областей применения металлического шланга 9.0064  и факторы, влияющие на него.

A] Что такое металлический шланг?

Металлический шланг представляет собой гибкую трубу, доступную в двух основных типах в зависимости от конструкции и области применения. Типы металлического шланга: ленточный шланг и гофрированный шланг .

• В то время как ленточные шланги обладают высокой механической прочностью, гофрированные шланги благодаря своему материалу обеспечивают максимальную герметичность и выдерживают высокое давление.
• Гофрированные шланги также обладают герметичностью в экстремальных условиях, например, в космосе или при транспортировке охлажденного сжиженного газа или атмосферы, такой как агрессивная морская вода. Они также устойчивы к коррозии.
• Металлические шланги существуют уже более 100 лет. Они также привели к появлению различных гибких элементов трубопровода, таких как металлические сильфоны и металлические компенсаторы, а также гибкие металлические трубы.

B] Когда следует использовать металлический шланг?

Один из наиболее часто задаваемых вопросов – когда использовать металлорукав. Несмотря на то, что на рынке доступны различные типы шлангов, такие как резиновый шланг, композитный шланг , шланг из ПТФЭ и тканевый шланг, многочисленные преимущества металлического шланга делают его наиболее востребованным вариантом.

Во многих отраслях промышленности используются металлические рукава в сборе из-за их простоты и долговечности. Применение металлических шлангов включает подключение газовых линий к подвижным приборам и перекачку масла, пара или воды. Однако окончательное решение о том, какой тип шланга купить, зависит от области его применения.

Вот несколько факторов, которые могут помочь вам определить, когда использовать металлический шланг:

1. Экстремальные температуры

Если температура воздуха или температура среды, проходящей через шланг, очень высокая или низкая, то металлический шланг может быть единственным материалом, который может выдерживать такие экстремальные температуры.

2. Химические компоненты

Металлические шланги могут работать с более широким спектром химических веществ, чем шланги других типов. Металлический шланг следует рассматривать, если ваше приложение подвергает шланг воздействию агрессивных химикатов внутри или снаружи. Нержавеющая сталь показывает хорошую устойчивость к химическим веществам, а сплавы могут использоваться с металлическими шлангами, чтобы сделать их устойчивыми к коррозии.

3. Проблемы с проницаемостью

При использовании неметаллических шлангов существует вероятность проникновения газов через стенку шланга в атмосферу. Принимая во внимание, что проникновение металлических шлангов маловероятно, если они изготовлены должным образом.

4. Катастрофический отказ

Во время отказа в металлических шлангах образуются небольшие отверстия или трещины, в то время как в других шлангах образуются более крупные трещины или они полностью разрушаются. Кроме того, фитинги приварены к металлорукавам, поэтому проблемы с удержанием фитинга здесь маловероятны. Если внезапный выход шланга из строя носит катастрофический характер, металлический шланг сведет к минимуму последствия отказа, обеспечив более медленную утечку продукта.

5. Проблемы с изгибом и истиранием

Металлический шланг можно использовать в качестве защитного покрытия для проводов и даже других шлангов для предотвращения истирания и изгиба. Шланги с полосовой обмоткой очень устойчивы к истиранию и идеально подходят для использования в качестве защиты. Их можно наносить на внешнюю сторону гофрированного шланга, чтобы предотвратить его чрезмерное изгибание. Одним из способов проверки металлического шланга в сборе является сгибание гофрированного шланга, поскольку шланг, намотанный в полоску, нельзя перегнуть без разрыва шланга.

6. Пожарная безопасность

В то время как другие типы шлангов плавятся при воздействии огня, металлический шланг сохраняет свою огнестойкость до 1200 градусов по Фаренгейту. шланг может подвергаться воздействию открытого огня или использоваться при погрузке и разгрузке баржи.

7. Полный вакуум

Металлический шланг сохраняет свою форму при полном вакууме, в то время как другие типы шлангов могут сломаться. Гофры в металлическом шланге обеспечивают превосходную кольцевую прочность, что позволяет ему выдерживать полный вакуум. Спиральная проволока используется в неметаллических шлангах для улучшения их вакуумных характеристик. Тем не менее, коллапс все еще возможен.

8. Гибкость в зависимости от конфигурации фитинга

В сборку гофрированного шланга можно встроить любой тип свариваемого фитинга в любой конфигурации. Принимая во внимание, что для других типов шлангов требуются специальные хомуты и хвостовики. Это преимущество по сравнению с другими типами шлангов, которые требуют нескольких резьбовых соединений для соединения нескольких шлангов. Каждое резьбовое соединение является потенциальной точкой утечки. Следовательно, используемый фитинг устраняет любую точку утечки и может облегчить установку.

C] Какие факторы следует учитывать при использовании металлического шланга?

Факторы, которые следует учитывать при использовании металлического шланга, аналогичны преимуществам использования и применимости, которые он обеспечивает.

Вот факторы, которые следует учитывать при использовании металлического шланга:

1. Аварийные ситуации

Будет ли повреждение шланга катастрофическим с точки зрения травм или простоев? Или, как мы это называем, катастрофический провал на индустриальном языке. Как правило, фитинги металлического шланга привариваются, а не зажимаются или обжимаются в традиционном металлическом шланге. Когда происходит отказ, в сварных фитингах металлического шланга появляются небольшие трещины, в отличие от больших трещин и разрывов в случае неметаллического шланга.

2. Химическое сродство

Металлические шланги хорошо зарекомендовали себя благодаря широкому диапазону абразивной и коррозионной химической совместимости. Все фитинги для шлангов и другие компоненты сборки рассчитаны на стойкость к химическому воздействию химических веществ во внешней среде, а также в транспортируемом материале.

3. Проницаемость

Газ может просачиваться за счет проницаемых стенок неметаллического рукава, в то время как профессионально изготовленные металлорукавные сборки не пропускают газы через свою стенку. Поскольку нет перекрестного загрязнения материала шланга, 9Шланг из нержавеющей стали 0063 можно очищать с помощью соответствующих химикатов, что снижает затраты и продлевает срок службы.

4. Внешняя среда

Одним из важных факторов, которые следует учитывать при использовании металлорукава, является то, что внешняя среда не разрушает его. Некоторые металлические шланги не являются электропроводящими и, следовательно, не будут искрить. Более того, металлические шланги сохранят свою целостность при температуре до 1200 градусов по Фаренгейту даже в случае пожара. Металлический шланг лучше поглощает вибрацию, чем неметаллический, что сводит к минимуму нагрузку на соединительное оборудование.

5. Температура

Металлический шланг выдерживает экстремальные температуры. Если температура материала, транспортируемого по металлическому шлангу, или внешняя температура слишком высокая или слишком низкая, срок службы неметаллического шланга сократится и он разрушится. Вы должны обеспечить безопасность своей команды, используя металлические шланги, которые гибки при низких температурах до -50 градусов.

6. Вакуум

Гофр в металлическом шланге помогает ему сохранять полную форму даже в условиях полного вакуума, в то время как неметаллический шланг сжимается под вакуумом, даже если он армирован.
